Перекрытие между этажами в деревянном доме – Как правильно сделать деревянное перекрытие между этажами

Содержание

Звукоизоляция деревянных перекрытий: правила организации

Деревянные перекрытия, сделанные своими руками в частном доме, имеют плюсы и минусы. К плюсам можно отнести экологические свойства древесины. Ее природное тепло, текстуру и запах. К тому же, при возведении перекрытия на деревянных балках не требуется применение специальной техники. Бревно – не бетонная плита, которую нужно поднимать и укладывать с помощью автокрана. Минусы подобного перекрытия также вытекают из свойств древесины. Под воздействием температуры и влаги дерево способно «двигаться». В отличие от монолитного или плитного перекрытия, деревянное не является сплошным. Это означает, что тепло- и звукоизоляция деревянных конструкций должна быть выполнена по всем правилам. Только тогда тепло и звук не будут проходить между этажами.

Что такое шум и звукоизоляция

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Шумы и звуки по своей физической природе – это волновая вибрация. Она может порождаться:

  • акустическими звуками. Это человеческая речь, музыка, звуки животных, переданные вживую или посредством теле-, радиоаппаратуры или компьютера. Степень защиты от акустических шумов (индекс Rw), должна быть не ниже 45 децибел для межэтажных перекрытий;
  • звуками от ударов. Например, стук каблуков, звуки от упавших предметов или от сдвигания мебели. Степень проникновения звуков от стука и ерзания (индекс Lmw) в жилом помещении не должны превышать предельный уровень в 66 децибел;
  • звуки от нагрузок на несущие конструкций и крепежные элементы в них. Это всевозможные скрипы винтов, болтов, с помощью которых собрано деревянное перекрытие.

Шумы и звуки легко распространяются в пространстве. Они также могут проходить и сквозь материалы перегородок. Препятствия звуку нужно выстраивать не только между основными несущими деревянными конструкциями, но и отсекать шум от соприкосновения со всеми поверхностями. Это относится и к балкам, и к деревянным материалам отделки потолка и пола.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

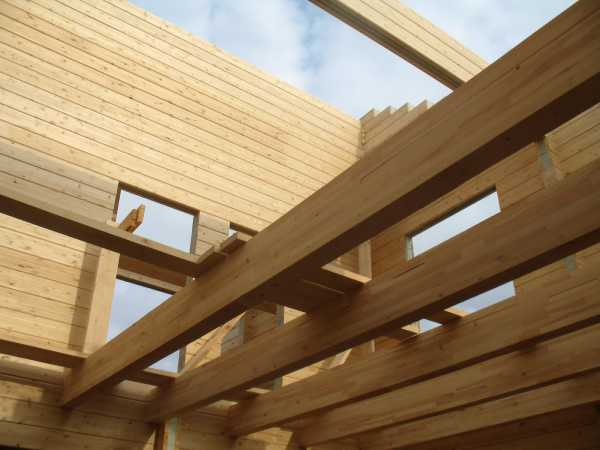

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Должен получиться такой «пирог»: кирпич – уплотнение из рубероида – прокладка из дерева – конец балки в кольце из рубероида – воздушный проем – стена.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Важно!

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Совет!

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам. Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

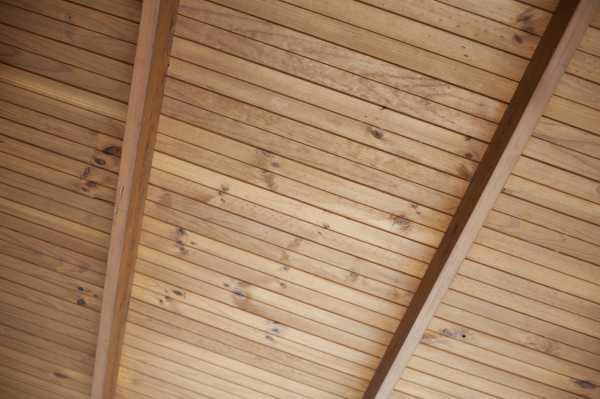

Деревянное перекрытие дома

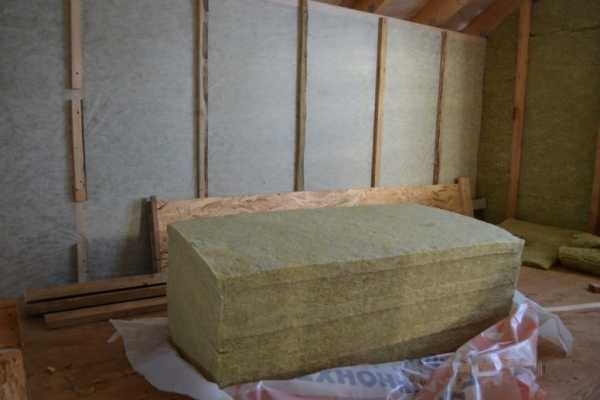

Материалы для звукоизоляции перекрытий из дерева

На этапе возведения конструкций необходимо позаботиться о снижении воздействия ударных шумов. Следом можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

К таким материалам относятся маты из минеральной ваты, базальтовые и древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Важно!

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных конструкциях.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

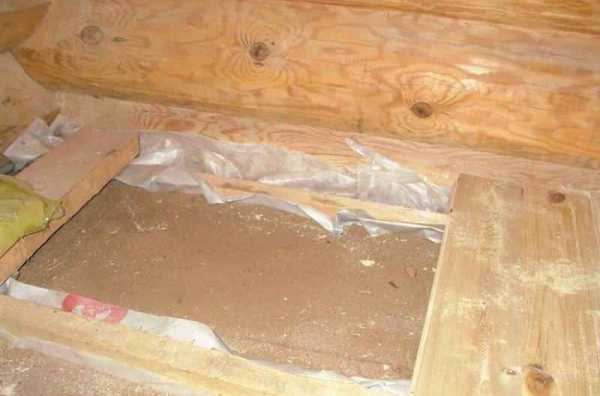

Звукоизоляция перекрытия песком

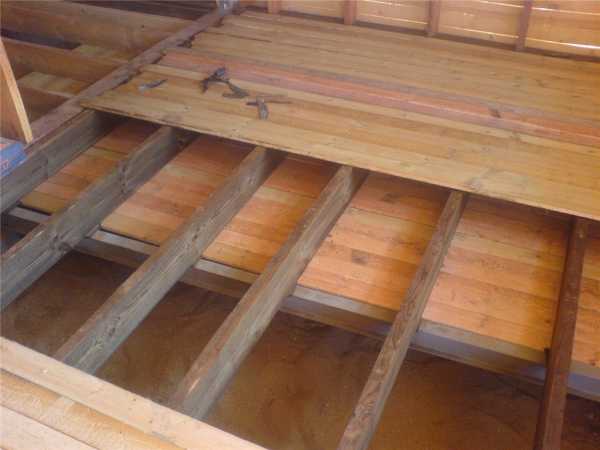

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола.

Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Идея!

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

lestnitsygid.ru

деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство

Балки перекрытия являются важнейшим конструкционным элементом дома Балки из дерева не слишком тяжелые, а значит, не утяжеляют конструкцию. Их можно использовать в частном кирпичном доме или же в других сооружениях, например, административного типа. Лаги из досок обладают длительным сроком эксплуатации, и с ними очень легко работать. К тому же, стоимость их не слишком высока.

Особенности монтажа деревянных перекрытий

Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.

Установить на перекрытия можно только просушенные брусья, в противном случае, вполне возможно образование плесени, сырости и даже гниения полотен.

Выполнять монтаж деревянных перекрытий следует при наличии соответствующего опыта

Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.

Варианты:

  1. Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
  2. Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
  3. Можно положить шпунтованную доску.

Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

  • Соблюдать технологию;
  • Следовать инструкции;
  • Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Крепеж промежуточных балок проводится с ориентиром на крайние элементы.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

  • Сращивания полотен в длину;
  • Используя срощенные элементы по ширине;
  • Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

  1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
  2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
  3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Устройство защиты деревянного перекрытия между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

Защитить деревянные перекрытия между этажами от негативного воздействия влаги можно с помощью клеенки

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

  • Глубине проникновения;
  • Сроку эксплуатации;
  • Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.

Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться.

Слоеный пирог пола по деревянным балкам

Пол в помещении деревянного дома должен быть прочным, надежным и тщательно продуманным. Чтобы сделать и закрепить пол в деревянном доме, можно применять множество различных технологий, одной из которых считается пирог, который пользуется особой популярностью.

Между деревянными балками рекомендуется класть теплоизоляционный материал

Особенность его состоит в укладке слоев в следующей последовательности:

  • Пароизоляция;
  • Гидроизоляция;
  • Звукоизоляция;
  • Теплоизоляция;
  • Стяжка или, другими словами, бетонное полотно.

Что касается утеплителя, то наполнением пространства второго этажа должна быть минеральная вата, а вот керамзит или шлак с опилками подойдет для обустройства пола на первом этаже. Утепление пола в комнатах, где будет повышенная влажность, нужно делать посредством такого материала, как стекловолокно, так как у него оптимальные свойства гидроизоляции.

Перекрытие второго этажа по деревянным балкам (видео)

Соблюдение технологии и инструкции, представленной специалистами высшей категории, позволит сделать перекрытия и их отделку в лучшем виде и без допущения оплошностей. Самое главное, не торопиться и тщательно продумывать каждый последующий шаг.

Подробно: балки перекрытия (фото примеров)

dekormyhome.ru

Устройство пола и межэтажных перекрытий в деревянном доме.

В данной статье мы постарались осветить такие моменты в строительстве деревянного дома, как теплоизоляция полов и шумоизоляция межэтажных перекрытий. Как произвести эти работы эффективно, но в тоже время с меньшими затратами? Такой вопрос встает практически перед каждым, кто решился на строительство собственного дома. Надеемся, наш опыт устройства пола и межэтажных перекрытий в деревянном доме описанный в данной статье будет Вам полезен, и Вы сумеете насладиться теплом и покоем Вашего дома, не опустошив при этом свой кошелек.

При строительстве собственного дома перед нами встали следующие вопросы:

  1. Как нам за небольшие деньги получить теплый пол в зимнем доме?
  2. Как нам добиться необходимой шумоизоляции, которая в достаточной мере смогла бы защитить нас от посторонних раздражающих звуков?

Теплый и не дорогостоящий пол

Проблема полов, которые не обжигали бы ноги зимой своим ледяным холодом, существует столько же, сколько существуют сами дома. Также давно и разнообразно существуют решения этой проблемы. И как правило, решение эти сколь технологичны, столь и дорогостоящи. Поэтому перед нами стоит вопрос: можно ли за небольшие деньги получить теплый, непромерзающий в зимние морозы, пол? Начав строительство собственного дома, мы решили эту проблему при помощи старых технологий и новых материалов.

Черновой пол

Основой пола в нашем доме, как и в любом другом, послужили балки перекрытия. У нас балки размером 150 на 50 мм, расстояние между балками 80 см.

На балки был уложен черновой пол из доски 150мм на 25мм с интервалом в 400 мм. Сверху между переводами на обрешетку выстлали фольгированный теплоизол толщиной 8 мм фольгированной стороной внутрь дома.

Края теплоизола плотно пришили к балкам степлером. Теперь теплоизол лежит на обрешетке и подшит не монолитным ковром, а пришит к боковинам переводов, с целью проветривания балок со стороны подпола, что крайне важно для долговечности деревянных конструкций.

Чистовой пол

После этого мы принялись за настил чистового пола. Напольное покрытие предполагается делать из линолеума и половой ламинированной доски. Для этих работ обычно с целью выравнивания полов, какие бы они ни были, используют фанеру толщиной 10 – 12 мм.

Для обеспечения воздухотока и вентиляции в межполовом пространстве по углам всех помещений необходимо просверлить вентиляционные отверстия в чистовом полу.

Описанная нами, конструкция полов была неоднократно опробована и показала себя с очень хорошей стороны. И мы знаем, что утепленный линолеум или паркетная доска, выстланная на подножку, лишь добавит тепла под нашими ногами.

Многих может смутить, кажущаяся легкость, и малая несущая способность такого пола. Уверяю, это только, кажется. Поначалу слегка играющие полы, постепенно принимая на себя полную нагрузку, отстаиваются и ведут себя не хуже монолитного железобетона.

Устройство шумоизоляции межэтажных перекрытий в деревянном доме

Как при теплоизоляции полов, подобным образом нами делались и межэтажные перекрытия с той лишь разницей, что упор шел на шумоизоляцию. Снизу к балкам межэтажного перекрытия (150 на 60) мы пришили сплошным ковром теплоизол толщиной 5мм фольгированной стороной в низ.

На теплоизол, снизу была набита обрешетка из бруса 50 на 50 мм с интервалом 500 мм. На обрешетку в свою очередь закрепили фанеру толщиной 10 мм. Теперь на фанеру планируется закрепить материал чистовой отделки потолка, что тоже улучшит звуконепроницаемость.

Пол второго этажа был сделан посредством выстелания обрешетки из доски 40 на 150 мм, доски привернуты саморезами (во избежание скрипа) с интервалом 150 мм.

На обрешетку мы выстлали фольгированный теплоизол толщиной 5 мм, пришитый сплошным ковром фольгированной стороной вверх.
В свою очередь на теплоизол уложили фанеру толщиной 12 мм.

По углам всех помещений в перекрытиях во всех слоях необходимо сделать отверстия для проветривания. Однако важно учитывать, что отверстия воздуховода не должны пронзать весь пирог межэтажного перекрытия сверху донизу в одном месте, иначе все труды по обеспечению звукоизоляции будут напрасны. То есть если отверстия-воздуховоды в фанере сделаны в правом углу комнаты, то отверстия-воздуховоды, сделанные в следующем слое звукоизоляции, должны быть сделаны в левом углу. На каждый слой должно быть два отверстия, обычно их располагают по диагонали относительно углов помещения.

Многие могут поспорить, что проще, быстрее и эффективнее не городить огород из прослоек и звукоизоляционных мембран, а просто заполнить межэтажное пространство минватой. По нашему опыту этого недостаточно. Кроме того, что межэтажное пространство насыщается влагой, а соответственно и деревянные элементы конструкций, что может вызвать гниение и сокращение срока их службы, подобная звукоизоляция совершенно неэффективна, так как звуки, особенно ударные, хорошо проводятся через деревянные элементы и в этом случае насквозь пронзают всю толщину перекрытия.

Надеемся, что Вам пригодятся наши советы в строительной работе, и Вы сумеете добиться желаемой защиты от холода и шума в Вашем прекрасном доме.

rems-info.ru

Как сделать перекрытие в деревянном доме – устройство и усиление

Межэтажное перекрытие в деревянном доме



Строительные конструкции в доме, разделяющие собой различные этажи, называют перекрытиями. Они усиливают каркас дома, связывают стены между собой, служат основанием для настила полов и крепежа потолков. Могут быть расположены между этажами, между крышей и нижним помещением, а также разделять первый этаж и подвал.

В малоэтажных загородных домах и коттеджах, как правило, используются деревянные перекрытия, а в мансардных помещениях требуется усиление деревянных балок перекрытия. Деревянные конструкции обладают большими преимуществами, поэтому имеют большое распространение в индивидуальном строительстве. Подробнее остановимся на плюсах деревянных перекрытий чуть ниже, а также приведем некоторые рекомендации по их монтажу, технологии сооружения и способам шумоизоляции. Подскажем, как не делать ошибок при устройстве деревянных перекрытий.

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий — это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева — восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Совет!

Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

К достоинствам деревянных перекрытий относят легкость, возможность придания конструкции надлежащих теплотехнических и акустических свойств



В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

  • Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
  • Доски черновых полов. Подходит для устройства даже некачественная доска — необрезная и не струганная.
  • Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
  • Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
  • Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
  • Антисептические пропитки, битум, краска, рубероид.
  • Декоративные отделочные материалы.

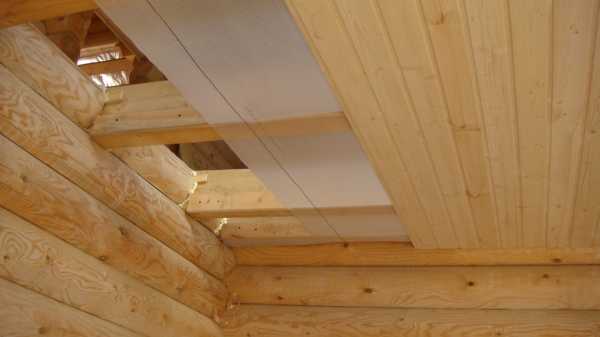

Устройство пароизоляции в междуэтажном перекрытии



Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий — важная задача, в этом случае балки будут надежны и прослужат долго.

В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению.

Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Грамотное устройство деревянных перекрытий между этажами избавит от шума и создаст комфортную атмосферу в доме



Важно!

Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Порядок устройства перекрытий

Монтаж перекрытий начинается в процессе возведения дома. Технология строительства к балкам предъявляет определенные требования по прочности и степени прогиба. Поэтому перед их изготовлением требуется сделать расчеты по нагрузке. После расчетов станет возможным правильно подобрать сечение балок и расстояние между ними.

Перекрытие по деревянным балкам – довольно стандартный способ обустройства межэтажного или чердачного перекрытия



  1. Подготовительный этап перед монтажом перекрытий состоит в сооружении гнезд в стенах для укладки в них балок. Гнезда следует делать глубиной не меньше ½ толщины стены или могут быть сделаны насквозь с дальнейшим утеплением и пароизоляцией.
  2. В рубленых зданиях балки врубаются в венцы. Перед этим следует провести обработку балок антисептическими растворами, после чего просушить. Окончания балок следует обрезать под наклоном 60 градусов, обработать битумом и обернуть рубероидом. Технология рекомендует установку балок начинать с крайних. Горизонтальность проверяется уровнем.
  3. Непосредственно строительство перекрытий производится вслед за возведением стен и крыши. Снизу балок, по обеим сторонам следует делать крепление черепных брусков, они будут служить опорой черновых полов. Кроме того к черепным брускам подшивается потолочная конструкция нижерасположенного помещения. Черепные бруски изготавливаются из сосновых брусьев с сечением 50х50 мм, пропитанных антисептическим составом. Крепление к балкам производится шурупами для деревянных изделий.
  4. Черновой пол из не струганной, необрезной доски крепится к черепным брускам. Толщина доски может быть небольшой (около 16 мм), поскольку нагрузки на черновые полы не высокая. Уложенные перпендикулярно балкам доски черновых полов, также следует обработать антисептиком.
  5. Сверху черного пола необходимо уложить гидроизоляционную пленку (изоспан или аналогичную). Очень рекомендуется выбирать пленки, обладающие также пароизоляционными свойствами. Монтаж полотна гидроизолятора следует делать внахлест, стыки необходимо закрепить строительной лентой типа скотч. Следующим слоем идет утепляющий материал (насыпной, плиточный или рулонного типа). Толщина его выбирается таким образом, чтобы утеплитель не превышал уровень балок. Настоятельно рекомендуется выбирать для утепления перекрытий негорючий материал.
  6. Далее, поверх балок производится монтаж полов верхнего помещения. Укладываются лаги из бруса или из досок 0,4 мм с шагом 0,6-1 м. Лаги, уложенные поперек балок, фиксируют уголками из металла и саморезами. Для большего утепления, между лагами можно сделать дополнительный слой изолятора, который повысит также и шумоизоляцию. Следующим слоем рекомендуется проложить еще раз гидроизолирующую пленку, чтобы предохранить нижний этаж от протечек, разлитой жидкости и проч.
  7. На лаги настилается чистовой пол, фанерный или из половой шпунтованной доски, поверх которой возможно провести финишную отделку: линолеум, паркет или керамическую плитку.
  8. Под финишной отделкой возможна прокладка электрических или водяных нагревателей для теплого пола. В этом случае обязательно устройство пароизоляции, которая может быть сделана фольгированной пленкой.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



Установка такого перекрытия, правильно выполненного, не прогибается и способно выдержать внушительный вес.

Монтаж шумоизоляции

Важным фактором является тишина и покой в собственном доме. Добиться этого поможет хорошая шумоизоляция перекрытий между этажами. Делать это необходимо по следующим причинам:

  • Деревянные элементы хорошо проводят звук из-за своей структуры и поэтому конструкции из дерева являются хорошим ретранслятором.
  • Постоянные посторонние шумы, проникающие из соседних помещений, делают жизнь невыносимой и обстановку раздражающей.
  • Отделка и окружающая обстановка (мебель, портьеры, ковры) также влияют на проницаемость шумов.

Созданию уюта и комфорта в своем жилище поможет правильная шумоизоляция деревянных перекрытий в доме. Поэтому ниже рассмотрим, как избежать ошибок при устройстве звуконепроницаемых перекрытий между этажами.

Звукоизоляция перекрытия в деревянном доме



Одним из распространенных ошибочных решений при строительстве частных домов является использование минеральной ваты, поскольку минвата плохой изолятор шумов. К тому же минеральная вата содержит микрочастицы вредные для организма и использование ее в жилых помещениях не желательно.
Другая ошибка при устройстве перекрытий в деревянном доме — экономия на лагах. В подобном варианте отсутствует решетчатая схема перекрытия и образуется дрожание пола и потолка.

В углах всех помещений в перекрытиях должны быть проделаны сквозные отверстия для вентиляции и циркуляции воздуха. Лучше их прикрыть декоративными решетками. Важна схема их расположения, поскольку отверстия для вентиляции не следует располагать непосредственно одно над другим, иначе вся работа по шумоизоляции будет насмарку. Другими словами при устройстве вентиляционных отверстий в правом углу, нижерасположенное отверстие следует сделать в левом. На каждое перекрытие между этажами необходимо два отверстия, располагаемые, как правило, по диагонали комнат.

Будем рады, если наши рекомендации пригодятся при строительстве дома, и вы сможет защитить его от холода и шума.

Межэтажные перекрытия в деревянном доме

metasold.com
