Перекрытия в кирпичном доме – Перекрытия в кирпичных домах, обзор типов перекрытий

Перекрытия в кирпичных домах, обзор типов перекрытий

Перекрытия в кирпичном доме могут выполнять три функции: разделять дом на два этажа, служить надежной основой для кровельной конструкции или же перекрывать цокольный этаж. Согласно этому на строительном сленге они делятся на чердачные и межэтажные конструкции.

Конструктивные особенности

В этом плане перекрытия делятся на два вида:

• Балочные. Собираются из несущих частей и заполнителей.
• Безбалочные. Состоят из однородных материалов.

Перекрытия балочные

В этом варианте конструкция собирается из отдельных элементов (металлических, железобетонных, деревянных), расположенных на равном расстоянии друг от друга, на возведенной по крышу стене или фундаменте здания. В частном, одноэтажном домостроении популярны перекрытия из бруса. Он легче и не оказывает сильной нагрузки на стены. Но для них есть определенные нормативы, ограничивающие их использование в габаритных комнатах. В междуэтажном пролете, деревянный брус допускается к укладке, если ширина комнат не превышает 5 метров, для чердачных перекрытий не более 6 м. Металлический швеллер используется практически в любых вариантах.

Деревянные балки выполняются из хвойных пород или лиственницы. С верхней стороны организуется настил, дополнительно выполняющий функцию пола. В конструкцию балочного перекрытия помимо основных элементов, входят накаты и утеплитель. Чтобы со временем балки не прогнулись, а это может произойти даже при соблюдении нормативов, их рекомендуется укладывать на определенном расстоянии. Сечение подбирается исходя из несущей нагрузки, оказываемой на нее кровельной конструкцией дома.

Преимущества и недостатки балочных перекрытий

Выделяет этот тип, простота сборки. Его очень легко смонтировать на любой конструкции, без привлечения спецтехники. Благодаря этому снижается и полная стоимость работ,
относительно материала.

При использовании деревянных балок, минусом будет ограниченность по использованию в домах с большими комнатами, повышенная огнеопасность, и возможность заражения плесенью или грибком, что решается обработкой антисептиками. Этих неприятностей не будет при укладке металлического швеллера, но все же он отличается весом и работа с ним требует если не найма спецтехники, то использования самодельных подъемных устройств.

Безбалочный тип

Такие перекрытия изготавливаются из плит, панелей и схожих однородных элементов, уложенных вплотную друг к другу. Одновременно служат несущими конструкциями и ограждающими элементами. Технология исполнения делит безбалочные перекрытия на три вида:

• сборные;
• монолитные;
• сборно-монолитные.

Сборные

Этот тип наиболее популярен в кирпичном домостроении. Монтируется из железобетонных плит, полых или пустотелых, в зависимости от сложности строения. Размеры подбираются согласно ширине пролета, и есть возможность изготовления
единого перекрытия. Если требуется закрыть большой пролет, стыкуются две или три плиты, с заделкой швов герметиками и раствором.

Сборные перекрытия из железобетонных плит, не подвержены коррозии, прочны и способны выдержать нагрузку свыше 200 кг на 1 м2. Из недостатков выделяется высокий вес и невозможность монтажа без использования крана или подъемника.

Монолитные перекрытия

Изготавливается по типу опалубки. Монолитные конструкции перекрытий – это сплошные залитые бетоном плиты, толщиной не менее 12 см. В работе используется состав марки М200. Опорой служат несущие стены, а вес залитого перекрытия на 1/м2, равен 470-500 кг. Как и в заливке ленточного фундамента монолитные перекрытия предварительно армируются для прочности.

Из достоинств можно выделить отсутствие необходимости найма погрузочной техники, полностью ручная работа, обеспечивающая надежность и высокое качество перекрытия, без заделки швов и дополнительного выравнивания. Можно выделить и возможность различных архитектурных решений. Монолитное перекрытие удобно обустраивать в домах со сложными формами (угловыми или округлыми стенами), где применение балочного или плитного варианта не очень удобно и требует дополнительных отделочных работ.

Из недостатков отмечается сложность подготовки опалубки. Можно заливать частями, но в этом случае придется дополнительно выравнивать переходы, и соответственно увеличиваются временные рамки.

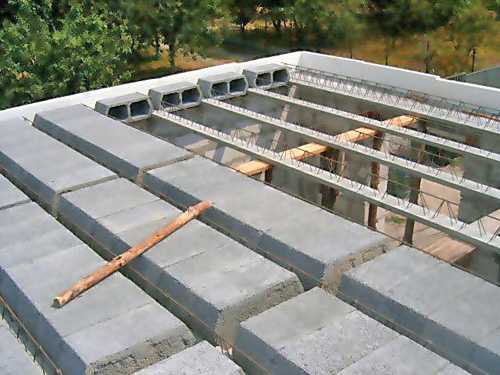

Сборно-монолитные

Комбинирование плит с заливкой опалубки. Этот способ упрощает работу по обустройству перекрытия в геометрически сложных помещениях. Хорошая альтернатива монолитной конструкции. Используя этот вариант, необходимо соблюдать технику безопасности. Где допустимо укладываются плиты, а сложные архитектурные переходы заливаются бетоном. Здесь и кроется опасность. Необходимо проработать соединение с армированием плиты и монолита. При естественной осадке дома, соединение может треснуть и деформироваться. Армирование не допустит этого, и перекрытие будет соответствовать технологическим нормам.

Из преимуществ этого способа выделяется возможность работы на сложных архитектурных объектах, а недостатки только в сложности комбинирования и необходимости прокладки опалубки.

Любой тип перекрытия может использоваться в кирпичном домостроении. Ограничения затрагивают только балочный способ, ограничивающий свободу действий относительно габаритных помещений.

www.dom-iz-kirpicha.ru

устройство деревянной и монолитной плитной конструкции

Каждое здание строится последовательно. После завершения работы над возведением малоэтажного корпуса из кирпича, наступает этап монтажа чердачного перекрытия в кирпичном доме. Перекрывающая горизонтальная конструкция может быть из разных стройматериалов, но все они не должны ограничивать её функциональное назначение – обеспечивать надёжность крыши и устойчивость стен, разделённых этажами.

Процесс монтажа деревянных перекрытий в кирпичном доме

Вернуться к оглавлению

Содержание материала

Виды перекрытий

В планировках кирпичных домов прочность стен и фундамента позволяет использовать любые межэтажные перекрывающие устройства. Они в строительном деле используются в следующих вариантах:

• по функциональному назначению: межэтажные перекрытия, чердачные, цокольные и подвальные разделяющие конструкции;

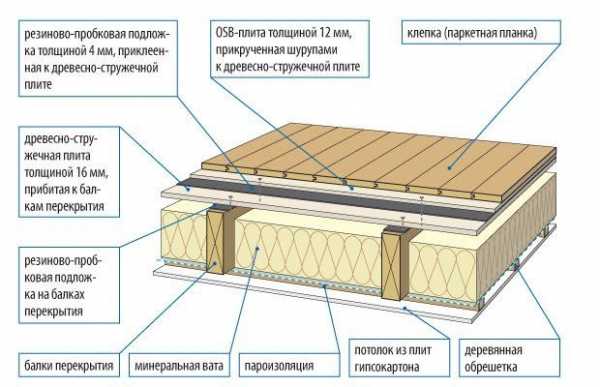

  Схема оборудования межэтажных перекрытий и полов

• по материалу, из которого сделаны несущие балки: деревянные, металлические, железобетонные;
• по конструктивному решению: балочные и безбалочные системы;
• в свою очередь, сооружения без балок могут быть монолитные или такие, у которых несущую часть составляют отдельные плотно уложенные плиты.

У каждого вида есть свои преимущества и недостатки, влияющие на его выбор. Для индивидуального застройщика немаловажными являются следующие факторы:

• срок службы перекрытия, существенно не отличающийся от времени эксплуатации всего здания;
• способность выдерживать нагрузки этажа, перекрывать всю площадь между стенами;
• продолжительность временных затрат, необходимых для монтажа;
• денежные расходы как на все комплектующие, включая опоры и плиты, так и на установку конструкции.

Установленные плиты перекрытия в кирпичном здании

Если все виды перекрытий разместить по стоимостной шкале, то деревянное перекрытие в доме самое дешёвое, а самые дорогое – монолитное и сборномонолитное. Ведь на стоимость оказывает влияние не только материал, но и сложность монтажа, а также необходимость привлечения техники, специалистов высокой квалификации.

Перекрытия на балках из дерева

Владельцы будущих кирпичных домов в большинстве случаев выбирают деревянные перекрывающие конструкции. Вес их сравнительно небольшой, индивидуальному застройщику они обойдутся недорого, а их монтаж он может осуществить без использования специальной техники. К тому же дерево легко поддаётся обработке с использованием обычных плотницких инструментов.

Несущими элементами являются деревянные балки, обычно из лиственницы или сосны. Предварительно они обрабатываются различными антисептическими средствами, устраняющими гниение и повреждение дерева насекомыми-точильщиками.

При этом не следует забывать о покрытии древесины противопожарными растворами – антипиренами. Обязательным условием эксплуатации таких перекрытий является хорошая естественная вентиляция.

Наиболее популярны прямоугольные балки, толщина которых 15х10 см. Это, как правило, цельные или склеенные из высококачественных досок. Применение первых ограничено длиной пролёта, так как они обычно производятся длиной 5 м. А клеёный брус может достигать 15 м. Вместо него в качестве несущего элемента перекрытия можно использовать доски, сколоченные, поставленные на ребро. Некоторые застройщики предлагают клиентам оцилиндрованный брус или двутавры из дерева.

Установка межэтажных перекрытий из деревянных двутавров

Способы монтажа

Укладываются балки параллельно ширине здания. В строительной практике монтаж их возможен двумя способами. Первый – установка их концов на кирпичные столбики, расстояние между которыми не должно быть больше 2 м. По низу горизонтальных опор делается подшивка для пароизоляции и утеплителя, в качестве которого может использоваться пенопласт, опилки, шлак.

Какой бы материал ни был выбран для утепления, в его состав обязательно необходимо добавить цементный раствор и как следует перемешать. Но если это перекрытие устанавливается между вторым и первым этажами, то можно обойтись без утепляющего слоя. Сверху по балочной основе настилают пол, обычно досками из древесины.

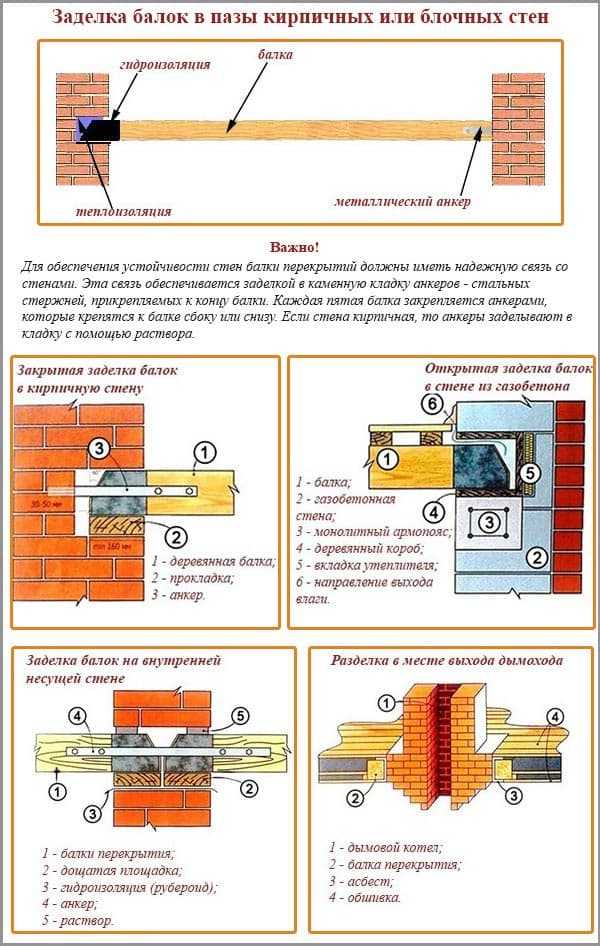

Второй способ монтажа балок – это закладка, врубка их торцов. В процессе укладки кирпича делают соответствующие углубления для несущих опор. Предпочтительно, чтобы они не выводились наружу, а их устройство с улицы не должно быть заметным и указывать, что стены разделены этажами.

Вариант монтажа перекрытий из балок

Для чердачных перекрытий ниши размещают в шаге не более 1, 8 м, а для межэтажных – 1 м. Если на пол будут настилаться доски толщиной меньше 3-х см, то дистанция между опорами должна составить полметра.

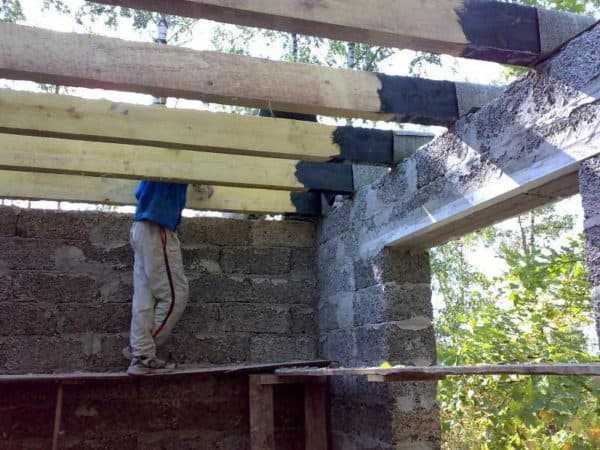

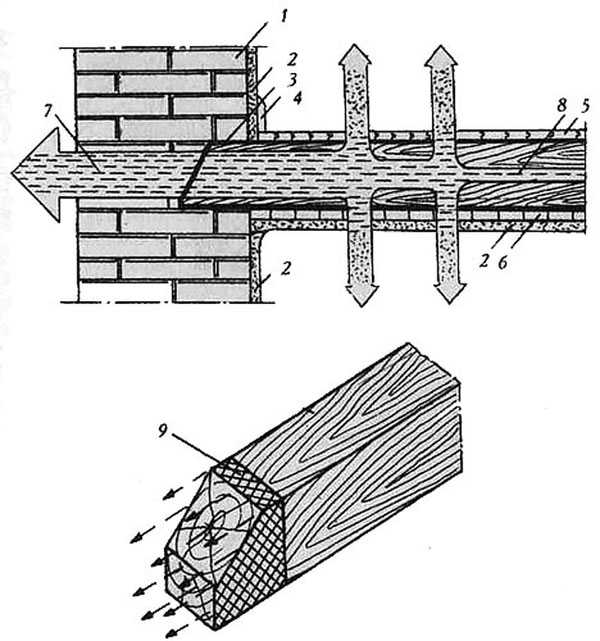

Деревянные торцы балок в соприкосновении с кирпичом – самое слабое звено горизонтальной конструкции. Там может появляться конденсат, который вызывает гниения.

Поэтому концы опор следует с пяти сторон обернуть рубероидом в два, три слоя. Заполненные гнёзда уплотняют монтажной пеной. Для большей прочности балки на кирпичной стене можно закрепить анкерными болтами. Такое крепление обеспечивает большую устойчивость стен, разделённых этажами. Предварительно каждую установленную балку проверяют, чтобы она была строго горизонтальной, на едином уровне с другими. Для выравнивания под торец подкладывают какой-либо прочный не гниющий, не разрушающийся со временем материал.

Укрепляют их в таком порядке: сначала по краям пролёта, выравнивают их, а затем от них идут к середине. Если через обустроенный чердак и все этажи проходит труба отопления, то расстояние между ней и ближайшей опорой не должна быть меньше 38 см. Или же их разделяют негорючим асбестовым листом.

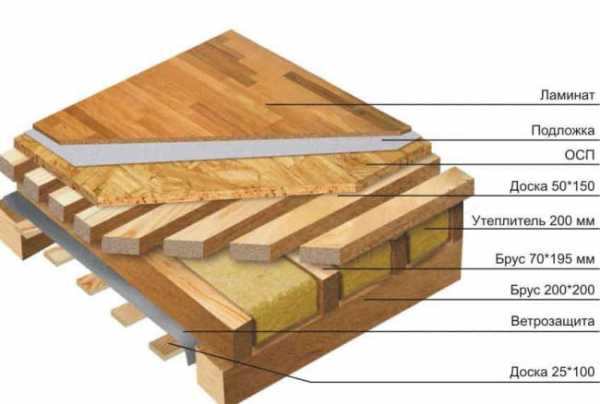

Начинку перекрытия составляют:

• черепные бруски;
• щит наката;
• пароизоляционный материал, звукоизоляция;
• утеплитель;
• пол.

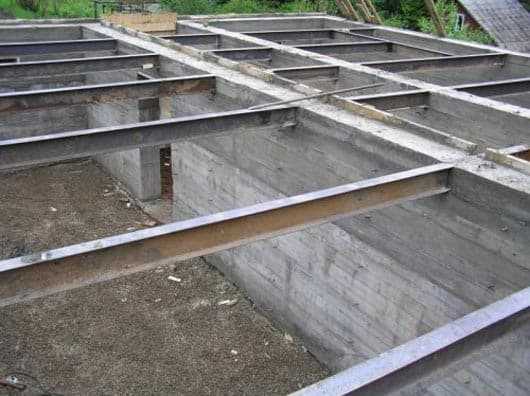

Перекрытия на металлических балках

Для них используются: двутавр, уголок, швеллер. Балки из них тонкие, но прочные и долговечные. Пространство между ними заполняют легкобетонные плиты или настилы из досок, а также гидроизоляция и штукатурка. Такая конструкция тяжелее деревянной, но в кирпичных малоэтажных домах применяют часто.

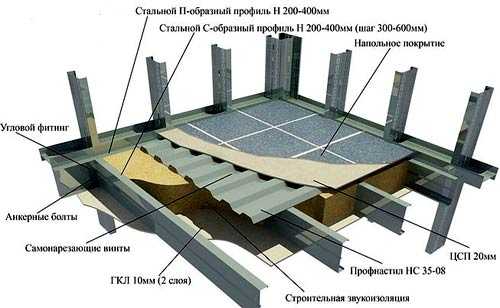

Схема устройства перекрытия на металлических балках

Здесь сказывается то её преимущество, что она не горит и не поддаётся никаким внешним воздействиям, кроме коррозии.

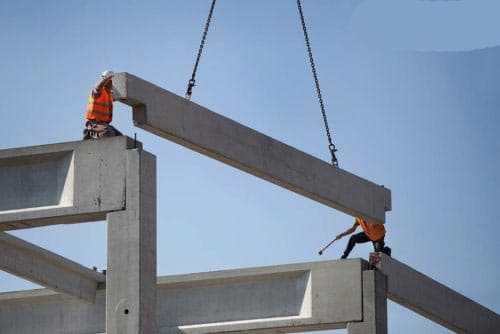

На балках из железобетона

Их застройщики обычно называют бетонными. В продажу поступают длиной от 3 метров до 7,5. Их укладывают на дистанции одна от другой 60–100 см. Для заполнения промежутка между ними используются легкобетонные плиты или пустотелые блоки. Наверх укладывают цементную стружку и покрывают её ламинатом или линолеумом. При монтаже такой конструкции не обойтись без грузоподъёмной техники.

Безбалочные

Это такое устройство перекрывающих конструкций, для которого балки не требуются. Их заменяют бетонные панели, монолитные или сборномонолитные перекрытия. Они не гниют, не горят, выдерживают большую нагрузку. Но толщина кирпичных стен для их укладки должна быть не менее 25 см.

Установка бетонных панелей перекрытия

Особенно на это следует обращать внимание при ремонте старых домов. Рассмотрим некоторые варианты перекрытий без использования балок.

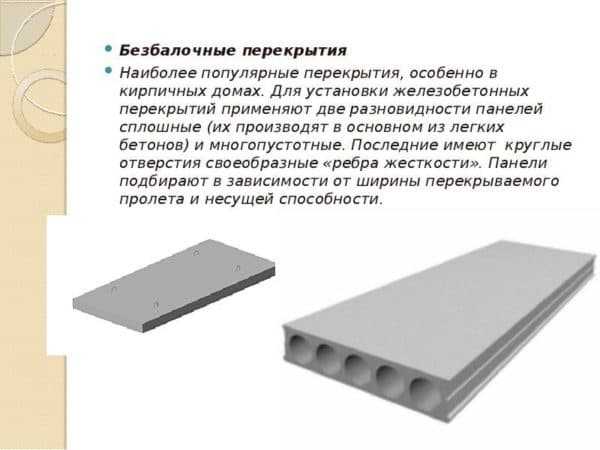

На бетонных плитах

Используются многопустотные плиты, которые укладываются плотно, без зазоров. Их заказывают нужного размера соответственно длине пролёта. Если у застройщика они имеются в готовом виде, то кирпичный дом строят под их размер. Устанавливаются в кирпичных, панельных, блочных и перекрытия в газобетонных домах.

Главное, чтобы стены могли выдержать их немалый вес. Сверху должна быть ровная основа для чернового пола, а с обратной стороны на потолке – незаметные швы стыковок. Этому поспособствует хорошее оштукатуривание.

Монолитные

Устройство таких перегораживающих конструкций – дело сложное и трудоёмкое, требует много времени и денег. Его должны выполнять профессионалы, пользующиеся необходимой опалубкой и виброуплотнителями. Эти перекрытия заливают прямо на строительной площадке. В результате получают сплошные плиты из облегчённого бетона, толщина которых может быть от 8 до 20 см. Весь процесс заливки состоит из следующих этапов:

• монтаж несущих балок и опалубки;
• вязка арматурного каркаса;
• заливка бетонного раствора.

Всю поверхность заливать бетоном необходимо за один сеанс. Важное достоинство такого перекрытия: отсутствие швов, нестыковок.

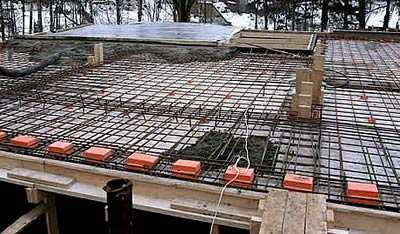

Подготовка к заливке монолитного перекрытия

В строительном деле иногда используется сборномонолитные конструкции. Когда между бетонными балками уже уложены пустотелые плиты, поверх их кладут арматурную сетку и всю площадь заливают бетонным раствором. Устройство таких межэтажных перегородок позволяют использовать различные архитектурные формы.

При очень широких пролётах тяжёлые плиты требуют дополнительных опор.

Они для межэтажных и чердачных конструкций вряд ли подойдут, но в цокольном этаже и подвальных помещениях дома, где нужна высокая прочность и долговечность, монолитное перекрытие может пригодиться. На его ровной поверхности без щелей и нестыковок очень удобно выполнять финишную отделку пола первого этажа. Однако понадобится увеличить слой его теплоизоляции.

Какие перекрытия ни были в доме, главное, чтобы они обеспечивали надёжность здания и комфортное проживание его обитателей.

planvsem.ru

Какими сделать перекрытия дома: их преимущества и недостатки

Строительство любой частной жилплощади не обходится без сооружения межэтажного и чердачного перекрытия дома – попросту говоря, речь в этой статье пойдет о том, из чего сделать потолок в новеньком строении. Вместе с сайтом stroisovety.org мы рассмотрим все возможные варианты и определимся с вопросом, какие перекрытия подойдут именно для вашего дома.

Для начала следует понимать, что на тип используемых перекрытий сильное влияние оказывает материал, из которого построен дом. К примеру, трудно себе представить дом из клееного или цельного бруса, имеющий в качестве перекрытий бетонные плиты – ни одна деревянная конструкция не выдержит тяжести этих плит. Существует три основных типа перекрытий, которые используют в частном строительстве – это деревянные, монолитные и сделанные из железобетонных плит. Именно про них, а точнее про область их применения пойдет речь далее.

Перекрытия дома фото

Перекрытия из дерева: преимущества и недостатки

Деревянные перекрытия в доме используются исключительно в строениях, имеющих небольшой вес и малую этажность – если речь идет о деревянных, каркасных, пеноблочных и газобетонных сооружениях, то придумать ничего лучше, чем деревянные перекрытия, не получится. В принципе, для частного строительства, выполняемого самостоятельно, этот вид перекрытий можно назвать идеальным вариантом – такой настил довольно легко соорудить своими руками, не прибегая к помощи серьезной строительной техники.

Следует понимать, что, к примеру, деревянные перекрытия в кирпичном доме прослужат не так долго, как стены. К сожалению, дерево имеет свойство сравнительно быстро разрушаться. Этот нюанс необходимо учитывать и предпринять все возможные защитные меры, которые в основном сводятся к пропитке древесины специальными антисептическими и противопожарными растворами, а также организации качественной вентиляции. Без этих мер предосторожности деревянные перекрытия дома не прослужат и десятка лет.

Деревянные перекрытия в доме фото

К основным преимуществам такого типа перекрытий можно отнести:

• Легкость конструкции – если речь идет о перекрытии для дома из газобетона, то лучшего материала не найти.
• Быстрый и сравнительно простой монтаж – если вы собираетесь сделать перекрытие дома своими руками, то деревянный настил – это именно то, что нужно.
• Экологичность – трудно найти более чистый в этом отношении материал, чем дерево.

Недостатков у этого типа перекрытий также немало:

• Дерево плохо переносит перепады температуры и влажности.
• Подвержено быстрому возгоранию.
• Такие перекрытия обладают плохими акустическими качествами.
• Прочность деревянных перекрытий оставляет желать лучшего.

Но как бы то ни было, практически все эти недостатки можно исправить с помощью специальных пропиток, дополнительного усиления металлом и использования современных тепло- и звукоизоляционных материалов.

Межэтажные перекрытия в деревянном доме

Перекрытия из железобетонных плит: плюсы и минусы

Применяются перекрытия из железобетонных плит для высоких строений с мощным фундаментом, стены которого сделаны из кирпича и других прочных материалов. В некоторых случаях используются такие перекрытия для каркасных строений, в основу которых заложена монолитная конструкция из железобетона.

Преимущества таких перекрытий оспаривать трудно – здесь и надежность, и долговечность, и высокая прочность. Плиты из железобетона способны выдерживать огромные нагрузки. И самое интересное – после изготовления в первые 50 лет бетон только набирает свою прочность. Как правило, железобетонные перекрытия способны пережить не одно поколение людей.

Перекрытия из железобетонных плит фото

Преимущества использования железобетонных плит для перекрытия дома значительно превосходят все их недостатки – к ним можно отнести следующие положительные моменты:

• Прочность, надежность и долговечность.
• Доступная стоимость.
• Высокие тепло- и звукоизоляционные характеристики.
• Легкость монтажа.

К недостаткам этого материала можно отнести:

• Необходимость специализированной строительной техники для установки перекрытий.
• Сравнительно большой вес – к примеру, межэтажные перекрытия в деревянном доме из них не сделаешь, дом просто не выдержит таких нагрузок.
• Необходимость устройства стяжки для равномерного распределения нагрузки по всем плитам перекрытия.

Но, несмотря на все недостатки, железобетонные плиты являются наиболее популярным материалом в частном и капитальном строительстве. Преимущества просто перекрывают все их отрицательные моменты.

Железобетонное перекрытие дома фото

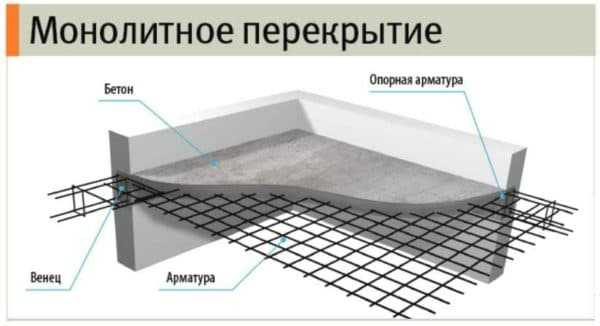

Монолитное железобетонное перекрытие: преимущества и недостатки

На сегодняшний день монолитные перекрытия из железобетона можно назвать самыми надежными и универсальными. По сравнению со всеми предыдущими, они обладают рядом преимуществ:

1. Во-первых, перекрыть таким способом можно помещения практически любых габаритов – здесь не важна ни длина, ни ширина здания. Единственное условие для перекрытия больших помещений – это необходимость в дополнительных опорах.
2. Во-вторых, монолитные перекрытия обладают высокой звукоизоляцией – при своей сравнительно небольшой толщине в 14см они полностью подавляют все посторонние шумы.
3. В-третьих, нижняя поверхность в процессе литья получается гладкой и, в отличие от плит перекрытий, не имеет швов и перепадов – как правило, такие потолки требуют только тонкого слоя шпаклевки и покраски.
4. Ну и, в-четвертых, процесс монолитного литья перекрытий дает возможность создавать выносные конструкции вроде балконов одной цельной плитой вместе с перекрытием. Служат такие балконы намного дольше.

Монолитные железобетонные перекрытия фото

К недостаткам можно отнести только необходимость использования в процессе строительства большого количества специализированного оборудования. Самостоятельно соорудить такие перекрытия для дома, конечно, можно, но очень сложно. Использовать монолитное железобетонное перекрытие в домах из легких материалов (пенобетон, газобетон) возможно только при наличии дополнительных бетонных или железных опор. В деревянных постройках такой тип перекрытий не используется вообще.

Преимущества монолитного перекрытия дома

Как видите, выбрать тип перекрытия для вашего дома не так уж сложно в виду их небольшого разнообразия. Самое главное, на что необходимо обратить внимание в процессе выбора, так это на прочность фундамента и используемого для сооружения стен материала. Вообще перекрытия дома должны тщательно рассчитываться архитектором – в учет берется много различных факторов: и тип грунта, и вид фундамента, и вес кровельной конструкции. Дело это серьезное и по большому счету его необходимо доверить профессионалам.

Автор статьи Михаил Корнеев

stroisovety.org

Деревянные перекрытия в кирпичном доме

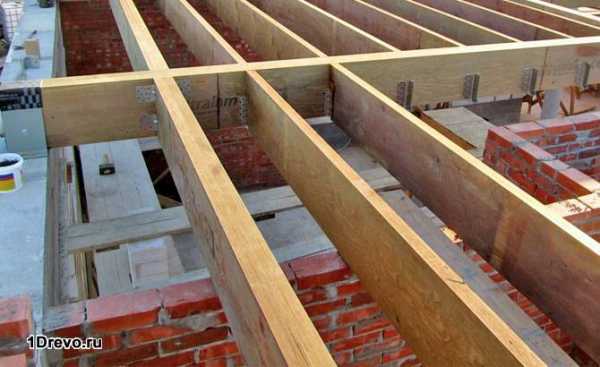

Перекрытия по деревянным балкам в кирпичном доме

Межэтажные и чердачные перекрытия – обязательная часть любого дома. В загородном строительстве широко распространёнными стали три вида перекрытий: монолитные бетонные, плитные и деревянные. Выбор варианта зависит от материала изготовления стен, к примеру, для деревянного дома не могут подойти монолитные или сборные железобетонные конструкции. Деревянные перекрытия в кирпичном доме – не самое распространённое решение: они могут быть достаточно прочными, но всё равно они окажутся намного менее долговечными, чем бетон.

Преимущества деревянных перекрытий

Деревянное перекрытие кирпичного дома – вариант, обладающий сразу несколькими важными плюсами, и вместе с тем у него есть серьёзные недостатки. Этот вариант имеет следующие преимущества:

• Лёгкость. Такие перекрытия минимально увеличивают вес дома, что для кирпичного дома будет немаловажным моментом. По этой же причине перекрытия из дерева очень часто выбираются для домов из газобетонных блоков.
• Относительно простой монтаж. Самостоятельно установить бетонное перекрытие крайне трудно, чтобы доставить плиту на объект и поднять её на этаж требуется привлечение спецтехники. Деревянные балки легко установить без чьей-либо помощи.
• Экологичность. Природный материал благотворно сказывается на атмосфере дома, особенно это касается древесины хвойных пород.

Минусы у такого решения тоже есть: дерево горит, поэтому возгорание может причинить значительный ущерб. Кроме того, оно подвержено гниению, и для защиты от него каждый деревянный элемент требует тщательной обработки антисептиками. Это увеличивает трудозатраты и время на монтаж.

Конструкция перекрытия по балкам

Кирпичные дома с деревянными перекрытиями – достаточно распространённое решение. Система из дерева может использоваться для создания чердачного, межэтажного или подвального перекрытия, при правильном выборе материала и его обработке балки могут прослужить очень долго.

Конструкция представляет собой систему балок, которые будут опираться на наружные стены, в которых для этого сделаны углубления. Балки изготавливаются из досок, толщина которых составляет 70-80 мм, можно также использовать спаренные доски толщиной по 50 мм, скреплённые между собой гвоздями или скобами.

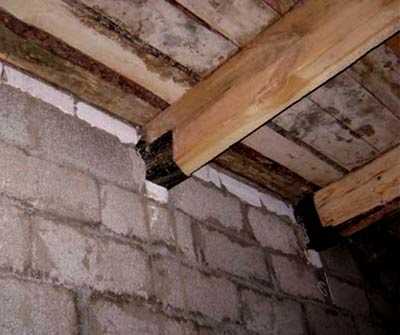

Важно участь, что самым слабым элементом конструкции является место соприкосновения балки со стеной: если дерево будет контактировать с холодным гнездом, оно неминуемо пострадает от конденсата и постепенно начнёт гнить. Чтобы избежать негативных последствий, концы балок оборачивают рубероидом, либо для этих частей используются специальные антисептические пропитки, препятствующие гниению.

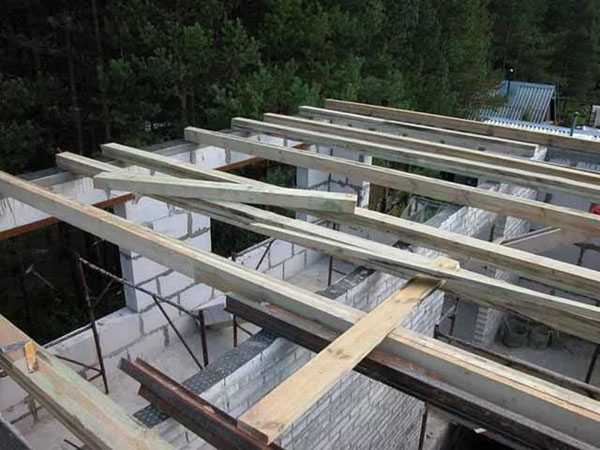

Балки укладываются в углубления в стенах маячным способом, то есть сначала ставятся крайние, а потом средние, необходимо убедиться, что они располагаются в одной плоскости. Если требуется выровнять балки, под них подкладывают просмоленные щепки, имеющие разную толщину.

Специалисты советуют не выводить края балок на улицу, чтобы древесина не начала разрушаться под воздействием уличной влажности. Получившиеся гнёзда снаружи заделывают монтажной пеной.

Ещё одно требование: расстояние от ближайшей балки до трубы отопления не должно быть менее 38 см. Если выбора нет, между балками и дымовой трубой нужно помещать негорючий асбестовый лист.

Обустройство деревянных перекрытий в кирпичном доме

Строительство кирпичного дома с деревянными перекрытиями даст возможность немного сэкономить, при этом дом будет максимально экологичным и безопасным. Перекрытия из бруса по кирпичным стенам представляет собой многослойную конструкцию, которая должна обеспечивать не только прочность, но хорошие звукоизоляционные качества. Конструкция состоит из следующих слоёв:

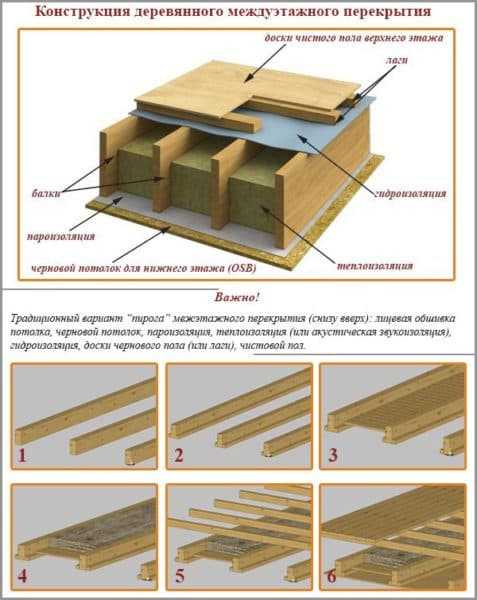

1. Накат. Нижний слой, который прикрепляется к балкам с помощью черепных брусков. Пластины наката могут быть выполнены из самых дешёвых досок, иногда для этого используется даже горбыль. Он должен плотно прилегать к балкам, между ними и нижним слоем не должно оставаться щелей.

Накат застилается гидроизоляционным слоем: это может быть толь, рубероид, пергамин и другие материалы. Сверху на гидроизоляцию укладывается выбранный утеплитель. Для перекрытий можно использовать опилки, керамзит, также применяют минеральную вату и другие утеплители.

Для защиты от внешней влаги их закрывают вторым слоем гидроизоляции. Толщина утеплителя для межэтажного перекрытия должна составлять минимум 100 мм, это гарантия хорошей звукоизоляции. Для подвального чердачного перекрытия толщина слоя должна составлять минимум 200 мм, это гарантия хорошей теплозащищённости.

Далее укладываются лаги на расстоянии 50-70 сантиметров друг от друга, а затем — черновые доски пола следующего этажа или чердака. Для них могут использоваться любые варианты отделки.

Правильно смонтированное перекрытие будет блокировать звуки с верхнего этажа, поэтому оно станет хорошим решением для дома, где будет жить большая семья. При установке системы балки вставляются в оставленные для них пробелы в кладке, а затем они закрепляются анкерными болтами.

Вместо лаг и досок может быть установлена армирующая сетка, после чего верхняя часть перекрытия будет выполнена в виде цементно-песчаной стяжки. Это позволяет использовать все виды отделки, пол верхнего этажа будет совершенно ровным.

Перекрытие по деревянным балкам может прослужить не меньше 50 лет, если деревянные элементы будут правильно обработаны. Это достаточно простая конструкция, которая подходит для кирпичного, деревянного, газобетонного и других зданий. Профессиональный монтаж гарантирует перекрытию прочность, и ремонтировать балки придётся нескоро.

Требуется включить JavaScript или обновить плеер!

В каких домах можно делать деревянные перекрытия

Деревянные перекрытия монтируют в малоэтажных частных домах. Стены при этом могут быть возведены из самых разных материалов: кирпича, пеноблока, строительных камней из газосиликата, бруса клееного или профилированного, оцилиндрованного бревна, сандвич-панелей. Устраивают такие перекрытия и в засыпных и саманных постройках.

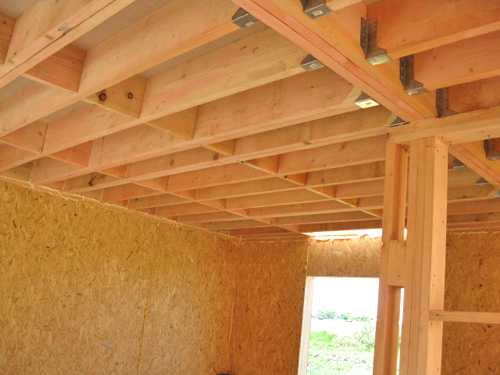

Устройство деревянного перекрытия в каркасном доме

Тип перекрытия, который монтируют в каркасных домах, называют ребристым. Причиной этому стало то, что вместо брусовых балок в этом типе домостроения используют сдвоенные доски, уложенные на ребро. Такие перекрытия отличаются высокой скоростью монтажа. Допустимая максимальная ширина пролета – 5 м. Весь пиломатериал обрабатывают антипиренами и антисептиками, что увеличивает срок его службы.

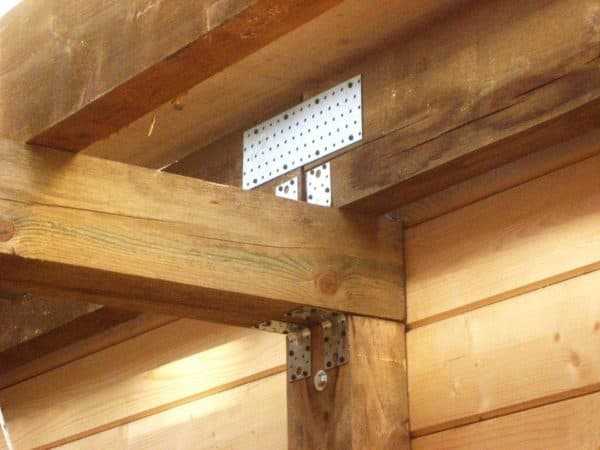

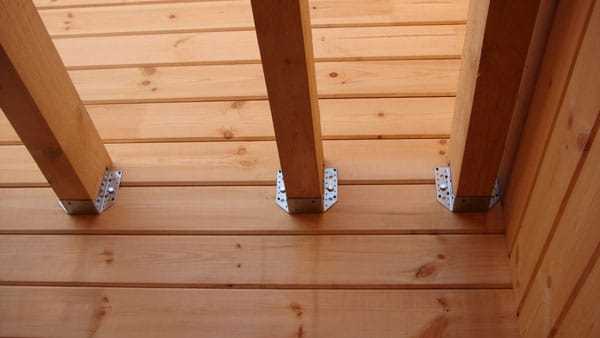

Доски скрепляют между собой с помощью саморезов и металлических пластин. Обычно для монтажа перекрытий используют тот же пиломатериал, из которого возводят каркас: доски толщиной 4 или 5 см. Их ширина зависит от того, насколько мощное требуется утепление.

Для южных регионов достаточно 5-10 см, для северных – не меньше 20 см. Торцы сдвоенных досок укладывают в специальные проемы, которые оставляют на этапе возведения стен. Места, на которые опираются балки, обязательно гидроизолируют с помощью водоотталкивающих мастик или рубероида.

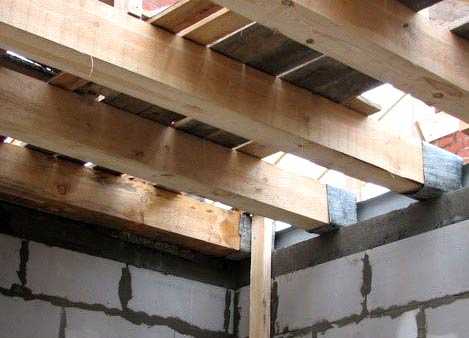

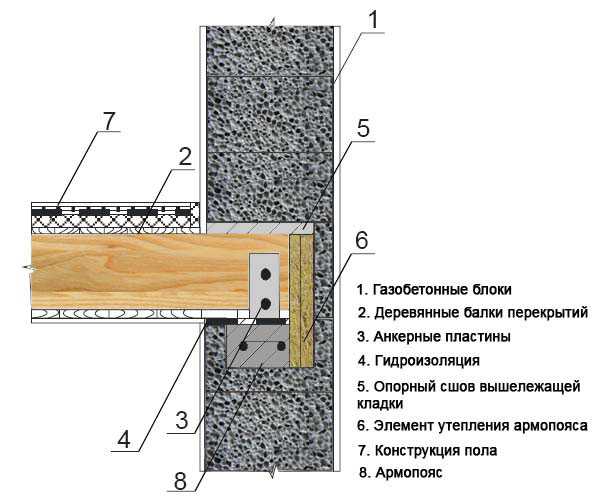

Монтаж деревянного перекрытия в кирпичном или блочном доме

Для устройства перекрытий в постройках из кирпича, пено- и газобетона, используют брусовые балки сечением 15/15 см или 15/20 см. Эти опоры укладывают параллельно друг другу и на одинаковом расстоянии. Оба конца балок должны зайти в специально подготовленные гидроизолированные проемы. Затем деревянный каркас обшивают с обеих сторон досками, плитами ОСБ или влагостойкой фанерой. Сначала закрывают нижнюю часть перекрытия, затем в проемы между балками закладывают утеплитель. Это может быть пенопласт, минеральная вата, сухая отсыпка из керамзита, опилок или песка. После этого зашивают верхнюю часть балок.

Устройство деревянного перекрытия в щитовых домах

Балки перекрытия в домах щитового типа укладывают на стены или в устроенные в них гнезда. Торцы бруса обрабатывают антисептиком и обкладывают паклей. Балки укладывают на всю глубину гнезда: 15-20 см. До стенок проема должно с обеих сторон оставаться не менее 1 см. Допустимо крепить опоры с помощью металлических анкеров. Поскольку в щитовом домостроении используют более тонкие балки, шаг между ними уменьшают до 50-60 см.

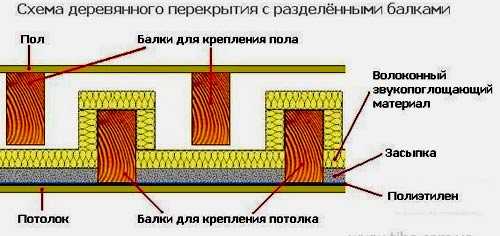

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

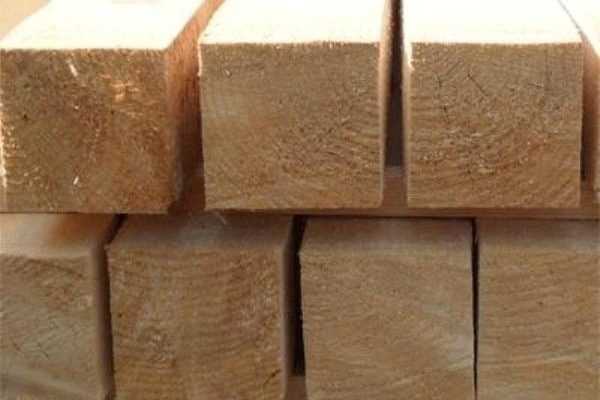

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

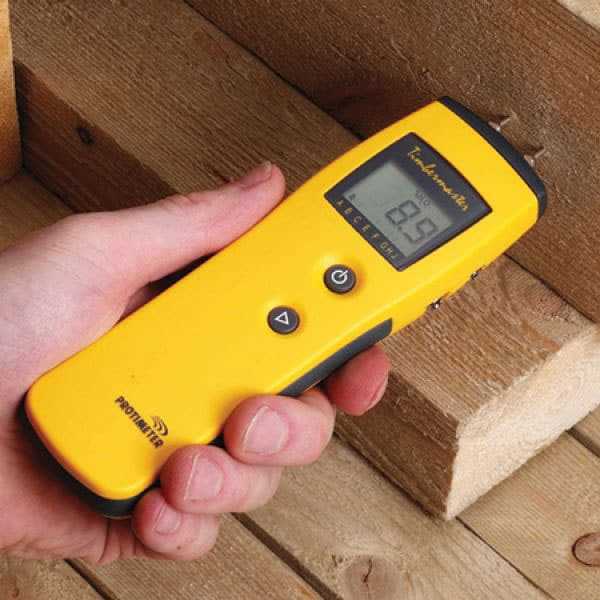

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

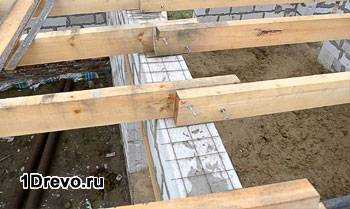

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.



1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Источники: http://1drevo.ru/page/perekrytija-po-derevjannym-balkam-v-kirpichnom-dome, http://www.kakprosto.ru/kak-884646-v-kakih-domah-mozhno-delat-derevyannye-perekrytiya, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

sam-doma.ru

видео-инструкция по монтажу своими руками и фото

Частное строительство домов широко распространено в нашей стране. Деревянные перекрытия между этажами в кирпичном доме, в деревянном или блочном строении используются в обязательном порядке. Они довольно дешевы, обладают небольшим весом, не требуют для монтажа применения тяжелой техники, достаточно прочны. При правильной укладке срок их службы измеряется десятками лет.

Из чего делаются перекрытия

Деревянные перекрытия между этажами устраиваются в тех случаях, когда ширина пролета не превышает 8 м. Основными конструкциями являются балки. Они могут быть сделаны из брусьев (фото № 1) или бревен. Минимальное сечение брусьев может быть 50х150 мм, максимальное — 140х240 мм. Они укладываются с шагом 0,6-1,0 м. Древесина используется обычно хвойных пород. Она отличается особой прочностью на изгиб. Сделать балки перекрытия можно из хорошо просушенных на воздухе материалов. При постукивании их обухом топора раздается чистый и звонкий звук.

Фото 1

Чтобы соорудить межэтажное перекрытие, нужны еще кое-какие материалы:

• бруски черепные 50х50 мм;
• доски для сооружения чернового пола;
• доски чистового пола;
• материал утеплителя;
• пленка гидропароизоляционная;
• антисептические смеси;
• битумная мастика;
• рубероид;
• декоративное покрытие на пол и потолок.

Черепные бруски крепятся к балкам с нижней их части. К ним в дальнейшем подшивается черновой потолок для нижнего этажа. Доски чернового потолка могут быть любыми, даже необработанными. Доски для изготовления чистового пола обязательно должны быть строгаными и шпунтованными. В качестве утеплительного материала обычно используют плиты минеральной ваты. Иногда применяется и рулонный материал. Утеплитель обкладывается пленкой гидро- и пароизоляции. Она обеспечивает непроходимость паров воды к изоляционному слою. Антисептики и мастика вместе с рубероидом нужны для защиты дерева от влаги и грибка. Полы и потолки обычно отделываются декоративным покрытием: плиткой, линолеумом, ковролином, ламинатом, паркетом и другими материалами.

Как сделать перекрытие в доме

Фото 2

Межэтажное перекрытие начинают делать еще во время строительства стен дома. В стены закладываются концы балок. Для этого в кирпичной кладке стены делаются гнезда глубиной не менее половины толщины несущей стены. Можно сделать и сквозные отверстия. Они позже заделываются паронепроницаемым материалом. Балки прямоугольного сечения располагают широкой стороной в вертикальном направлении. В таком положении жесткость их значительно повышается. Сначала на место укладывают крайние балки. Между ними можно натянуть леску для ориентации следующих балок. Горизонтальность укладки балок постоянно нужно контролировать уровнем (фото № 2).

Концы балок обрабатываются мастикой из битума и обертываются рубероидом. Торцы ничем замазывать не надо: пусть через них выходит излишняя влага. Деревянное перекрытие продолжаем делать так.

балкам прикрепляются саморезами бруски 50х50 мм. Они служат для опоры потолка нижнего этажа и чернового пола верхнего. Бруски лучше брать сосновые. Их обрабатывают антисептиком. Черновые доски также крепятся саморезами к черепным брускам. Их тоже нужно обработать антисептиком. Поверх уложенного пола кладут пленку пароизоляции. Полосы укладывают внахлест, стыки проклеивают скотчем. На эту пленку укладывается материал утеплителя. Толщина его не должна превышать высоту балки. Можно для утепления использовать минеральную вату, керамзит, полистирол. Лучше брать огнеустойчивые материалы (фото № 3). Фото 3

Уложенные материалы утепления укрываются пленкой для изоляции от воды с верхнего этажа. Дальше весь этот пирог закрывается толстой фанерой, ДСП или другими подобными материалами толщиной от 16 мм. Далее можно выравнивать пол верхнего этажа и делать на нем окончательную отделку. Делается это уже после окончания стройки, во время проведения отделочных работ.

Можно уложить и систему «теплый пол». Подобные плиты перекрытия в кирпичном доме делаются на каждом уровне дома из кирпича. Они почти не создают нагрузки на сооруженный под домом фундамент, обладают свойствами теплозащиты и звукоизоляции. Плиты перекрытия из натуральных материалов позволяют «дышать» полу и потолку.

Межэтажные перекрытия из дерева имеют еще некоторые плюсы:

• простота монтажа;
• доступность всех материалов;
• высокая экологичность;
• привлекательный вид.

Вместе с плюсами есть и минусы в таких сооружениях. Это:

• древесина может подвергаться гниению;
• она способна деформироваться и скрипеть;
• некоторые элементы при неправильной установке «играют» при нагрузках.

Заключение по теме

Перекрытие в кирпичном доме можно сделать из разных материалов. Можно использовать монолитное перекрытие из железобетона, перекрытие потолка деревянными конструкциями. В частных домах чаще используются самодельные деревянные плиты перекрытия. Общая толщина плиты перекрытия с учетом уложенной теплоизоляции составляет более 15 см. Балки своими концами вставляются в стену из кирпича. Снизу балок формируется потолок нижнего этажа, сверху — пол верхнего. Сделать все это вполне можно собственными руками. Пол и потолок при правильном монтаже на долгие десятилетия сохраняют свою работоспособность.

Монолитное перекрытие из железобетона обладает большим сроком службы. Но и масса его огромна. Такое монолитное перекрытие должно монтироваться в здании, стоящем на мощном фундаменте. В частном строительстве это не всегда возможно.

Деревянные детали должны быть пропитаны составами, которые защитят их от грызунов, короедов, от влаги и возгорания.

Короткие балки допускается сращивать разными способами. Усилить их можно, если сбоку приложить и скрепить анкерами швеллер подходящего размера. Выбрать для своего кирпичного дома монолитное перекрытие или более легкое и доступное деревянное — дело только ваше.

//www.youtube.com/watch?v=eqv4iqbmo_k

kubkirpich.ru

устройство, толщина, виды, расстояние между балками

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

•

  Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;

• При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
• Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
• Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

• Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
• Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

• Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

  Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

• Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

• С помощью металлических балок можно перекрыть широкие пролеты;
• Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

• Риск появления коррозии в областях высокой влажности;
• Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Крепление к стене

Балки крепятся к стенам с помощью нескольких методов:

• Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;
• Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

• Не нужна подъемная техника, удастся на этом сэкономить;
• Качественная поверхность;
• Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

• Создается несущая конструкция с помощью стальных балок;
• Делается подвесная опалубка из необрезанных досок;
• Варится армирующий каркас;
• Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

• Отсутствие необходимости привлечения спецтехники;
• Должно обеспечивать качественное изолирование комнаты;
• Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
• Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Изоляция и отделка

Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.

Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.

skedraft.ru

Деревянные перекрытия между этажами в кирпичном доме

Применение железобетонных перекрытий в малоэтажном частном строительстве не всегда удобно, поэтому устройство деревянного перекрытия между этажами сегодня является наиболее востребованной технологией. Такое перекрытие имеет вид закрытой понизу и сверху балочной конструкции, причем закрывается все листовым или погонажным материалом. Применяется деревянное перекрытие в каркасных домах и строениях из оцилиндрованного, бревна, бруса или кирпича.

Классификация перекрытий

Выбирая проект дома, застройщики отдают предпочтение строениям с мансардой

Выбирая проект дома, застройщики отдают предпочтение строениям с мансардой или наличию цокольного этажа. Вне зависимости от типа, необходимы деревянные перекрытия между этажами, чтобы отделить жилые помещения от нежилых в кирпичном доме, деревянном или каркасном строении. Такие конструкции различаются следующим образом:

1. Подвальные или цокольные. Они отделяют нижний этаж жилого назначения от нежилых помещений, поэтому нуждаются в дополнительном утеплении;
2. Чердачные – это конструкции, которые возводятся над последним жилым этажом. Они тоже должны хорошо держать тепло, предотвращать образование конденсата, поэтому обустройство перекрытий должно включать оба этапа отделки;
3. Межэтажные перекрытия, используемые при строении коттеджей. Тут главное условие – хорошая шумоизоляция.

Монтаж перекрытий

Деревянные балочные элементы укладываются на несущие стены с интервалом 0,6-1 м

Технология устройства деревянных перекрытий довольно проста. Деревянные балочные элементы укладываются на несущие стены с интервалом 0,6-1 м. Ширина самой балки по стандарту должна составлять 1/3 высоты и не менее 1/16 ширины расчетного поля.

Монтаж по балкам требует сначала укладки наката из щитового или досочного материала, причем для упрочнения нужно выбирать сечение минимум 40*40 или 50*50. Для улучшения звукоизолирующих качеств неплохо применить тонкий слой насыпного песка, а сверху уложить утеплитель, который затем покрывается настилом из досок – это будет черновой пол следующего этажа.

Рекомендуем к прочтению:

Концы балочных элементов, заделываемых в стены наружного типа, это самое слабое место в перекрытиях: из-за воздействия с холодным воздухом древесина может начать гнить, что ослабит несущие способности всей конструкции. Поэтому нужно предварительно защитить концы посредством рубероидного «колпака» или обработать специальным средством от гниения.

Совет! При капитальном строительстве применяется технология укладки перекрытия на армокаркас, выполненный из бетонной смеси.

Укладка балок производится маячным способом, который требует сначала монтажа крайних элементов, а затем равного расположения промежуточных. Ровность укладки проверяется уровнем, промежуточные шаги легко отследить рейкой или шаблоном. Для выравнивания применяется различный обрезной материал, например, просмоленные куски досок различной толщины. А вот от использования щепок лучше отказаться, так как они имеют особенность быстрого крошения, что приведет к потере устойчивости. Заделка гнезд осуществляется монтажной пеной, пенопластом, а скреплять балочные элементы между собой лучше всего специальными металлическими крепежами.

Важно! Специалисты настоятельно рекомендуют не доводить концы балок до уличного края на 2-3 см. балочные же доски, расположенные в непосредственной близости к дымовым трубам, должны иметь расстояние до них минимум в 38 см, но можно и сократить отрезок, прокладывая между балками и трубами негорючие листы асбеста.

Выбор балок: что нужно знать

На подбор материала влияет степень сухости древесины только хвойных пород

На подбор материала влияет степень сухости древесины только хвойных пород. Профессионалы часто применяют круглый лес, так как материал способен избежать прогиба в течение долгого срока эксплуатации, а это повысит прочность перекрытий. Проблема с подбором заключается в том, что балки часто изготавливаются из сырья сниженной плотности, причем берется сердцевина – самая мягкая часть ствола.

Рекомендуем к прочтению:

А вот подбирая круглый сухой лес, можно быть уверенным, что нагрузка допускается намного больше, чем на перекрытия из обычного бруса или доски.

Основные требования к деревянным перекрытиям:

1. При обустройстве конструкции, разделяющей жилые и нежилые помещения обязательно утепление, иначе снизится уровень энергосбережения;
2. Достаточный запас прочности элементов – гарантия долгого срока эксплуатации всего строения. Балочные перекрытия должны переносить вес людей, меблировки и другие нагрузки;
3. Хорошая звукоизоляция также важна, а для улучшения показателя придется запенить все щели;
4. При монтаже перекрытий над подвальным помещением, необходимо предусмотреть принудительную или естественную вентиляцию дополнительного типа;
5. Поверх закрепленного наката нужно выстлать или засыпать теплоизоляцию, которая может быть любой: керамзит, перлит, минвата, шлак или пенопласт. Главное – это наличие утеплителя, а вот ширина слоя зависит только от конструкционных особенностей дома.

Основное достоинство деревянных перекрытий – это экологичность. А низкая цена, возможность обустройства своими руками и малые трудозатраты являются дополнительным преимуществом технологии.

kakpostroitdomic.ru
