Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения. Дрова являются древнейшим видом топлива, которым человек обогревает свои жилища на протяжении тысячелетий. В 21 веке из технологии получения древесного угля зародился пиролизный способ получения тепла.

Пиролизные котлы длительного горения — современная альтернатива газовому отоплению в частном доме

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

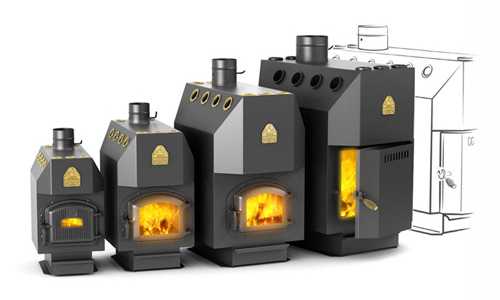

Некоторые виды пиролизных котлов длительного горения

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

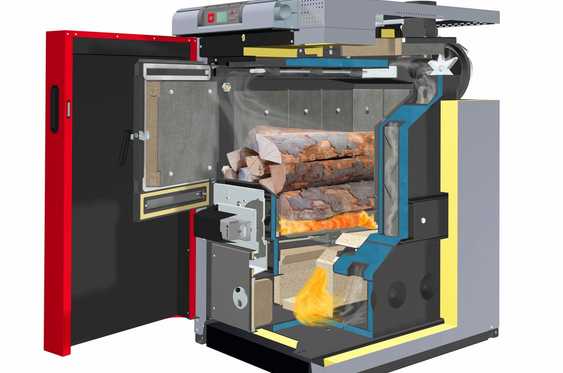

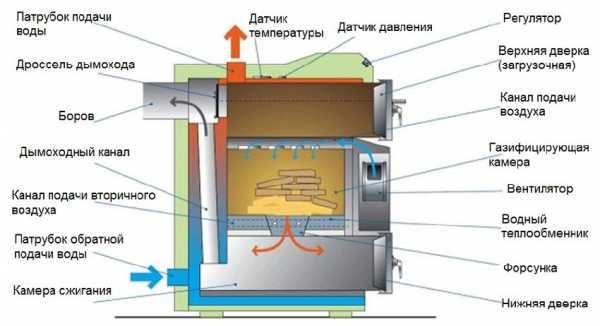

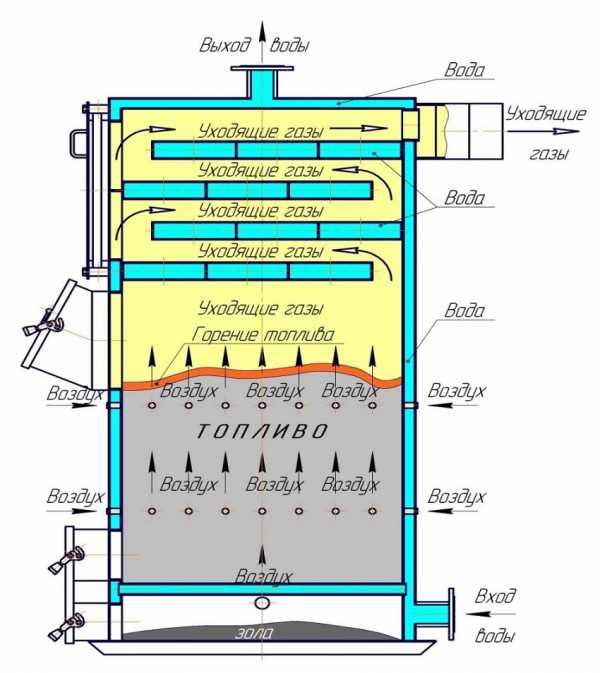

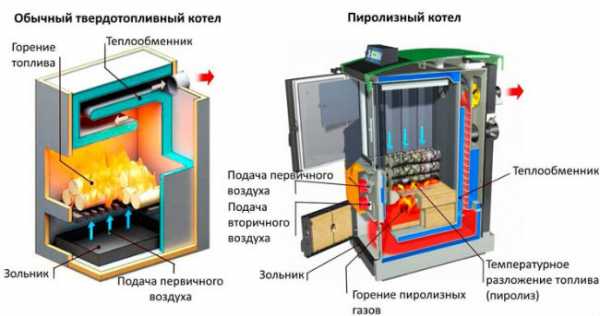

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе

Пиролизные котлы длительного горения с водяным контуром

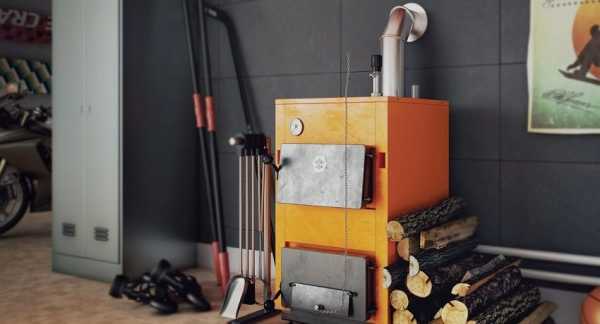

Внешне эти котлы мало чем отличаются от обычных металлических печей. Они имеют такую же загрузочную дверцу, ведущую в первичную камеру сгорания. В нее укладываются обычные дрова, а также брикеты из опилок либо торфа. Используют в этих целях и изобретение последних нескольких лет — гранулы пеллет. Они представляют собой сильно спрессованные отходы столярного производства. В дело идет все, начиная от коры деревьев и заканчивая торфом и сушеным навозом.

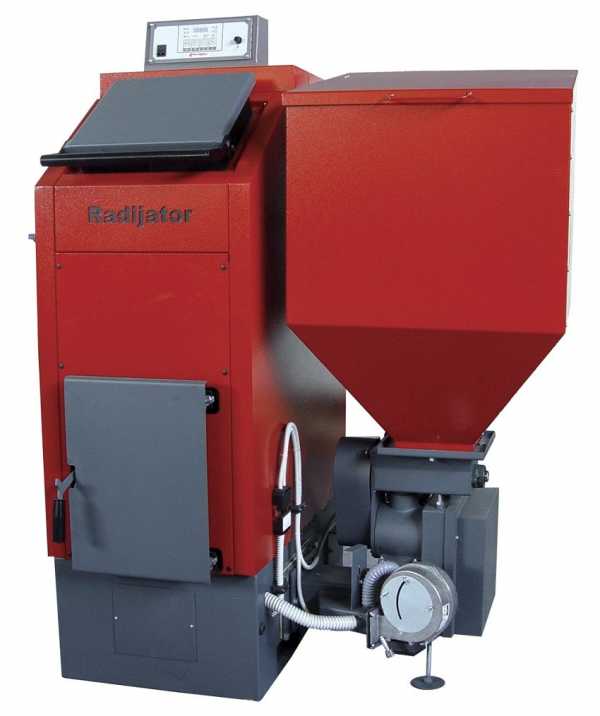

Современный котёл длительного горения с бункером для пеллетных гранул

На дне камеры сгорания располагается колосник, имеющий вид очень тяжелой чугунной решетки. Он необходим для подачи воздуха под топливо. Загруженные дрова поджигают и ждут пока они полностью разгорятся под воздействием первичного потока воздуха. Как только котел выходит на режим, доступ воздуха в первичную камеру практически прекращают, в результате чего горение останавливается. Топливо начинает только тлеть, выпуская пиролизный газ. Он обладает очень высокой горючестью, но так как воздуха мало, то он не вспыхивает.

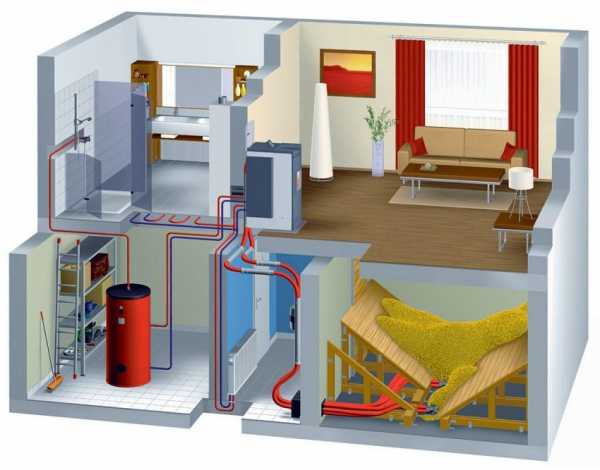

Схема системы отопления частного дома с использованием твердотопливного котла

Затем самотеком или принудительно эта газообразная летучая смесь органики подается во вторичную камеру, которая собственно и является главной рабочей частью пиролизного котла длительного горения. С водяным контуром системы отопления она связана непосредственно. Поступающий в эту камеру газ имеет температуру около 300 градусов и поэтому вспыхивает при поступлении кислорода без промедления. Во вторичную камеру подается достаточное для горения количество воздуха. Пиролизный газ выделяет при сгорании намного больше энергии, чем простые дрова, поэтому нагревание теплоносителя в системе происходит очень быстро.

Пример размещения твердотопливного котла с автоматической подачей пеллет из бункера хранения в подвальном помещении частного дома

Важным моментом является то, что порция дров, помещенная в топку, расходуется очень медленно, что позволяет отапливать помещение очень небольшим их количеством длительное время.

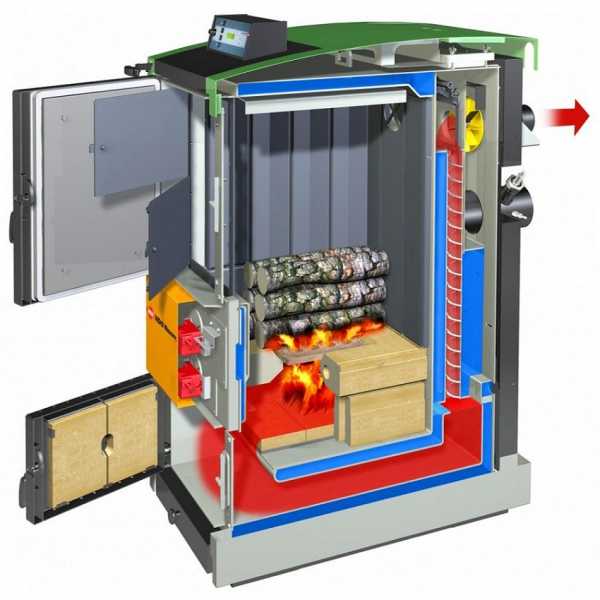

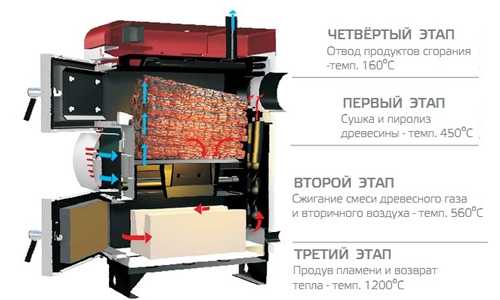

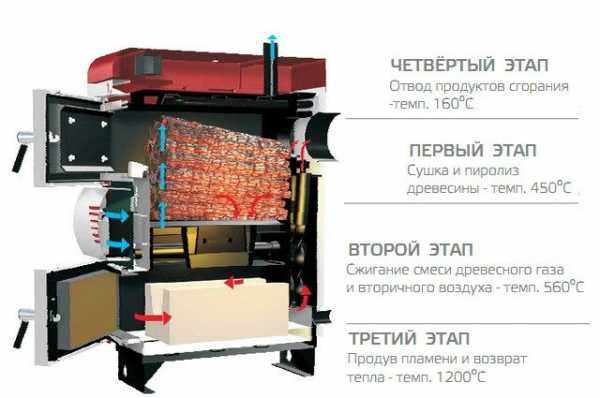

Принцип работы пиролизного котла с водяным контуром

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

  • полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;

Для увеличения эффективности пиролизного котла используйте только сухие дрова

  • благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
  • высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуром имеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

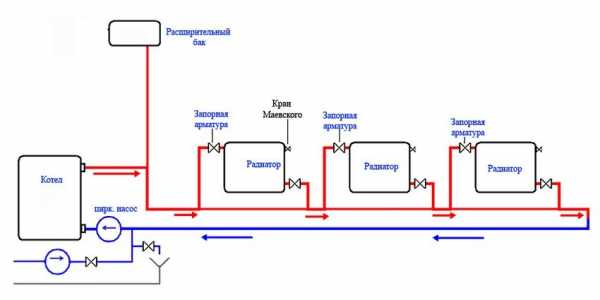

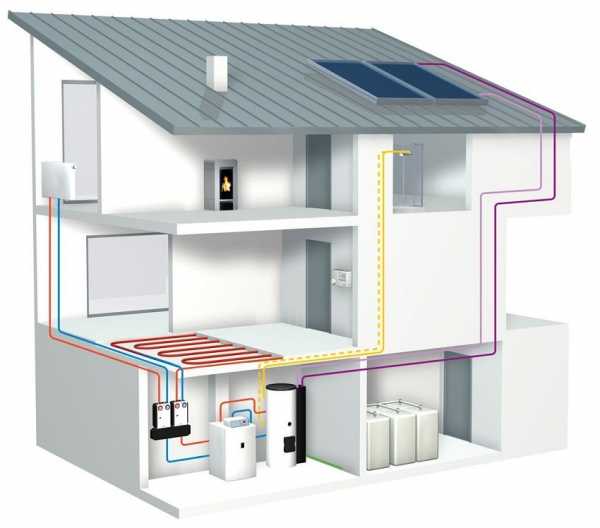

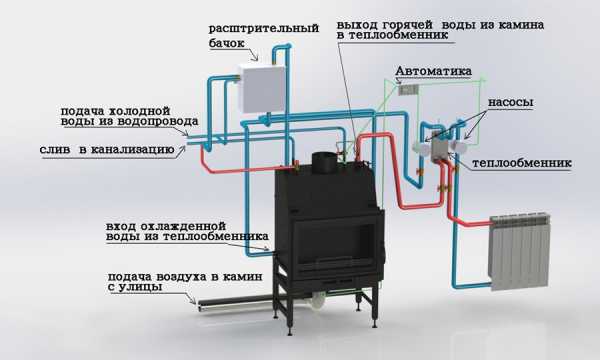

Схема подключения твердотопливного котла к системе отопления дома

  • полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения с водяным контуром и недостатки, о которых следует осведомиться, при приобретении этой техники:

  • стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

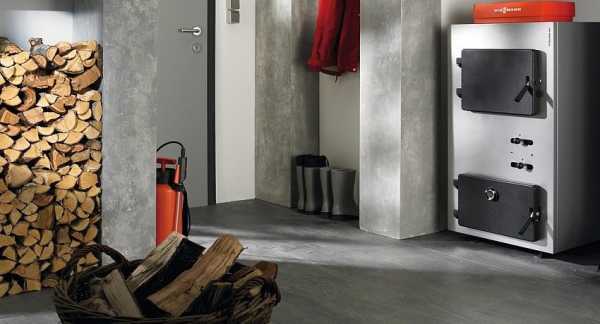

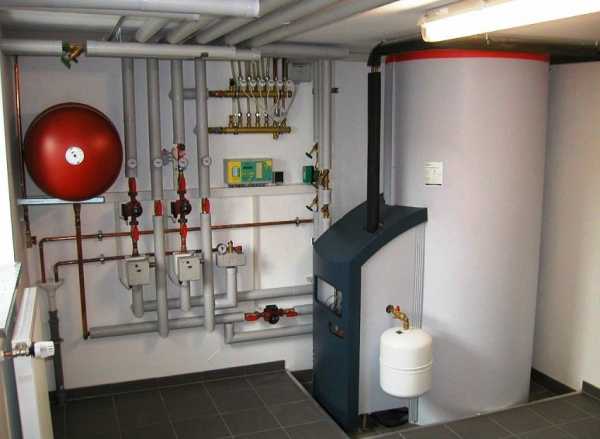

Автоматизированная котельная в современном частном доме

  • топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
  • в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

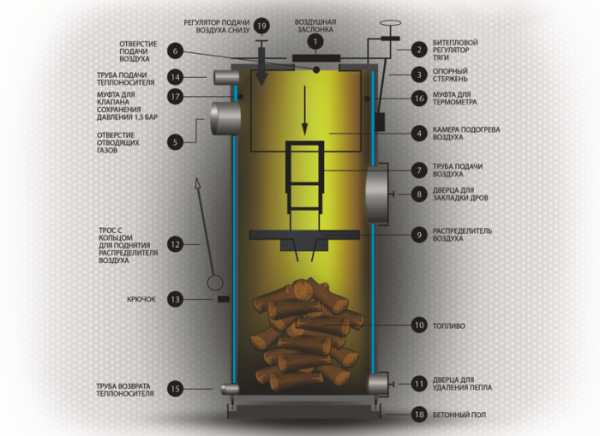

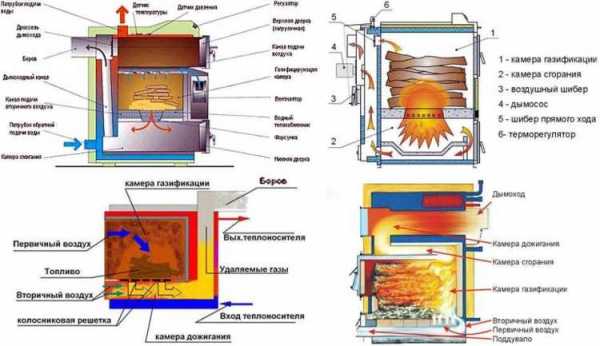

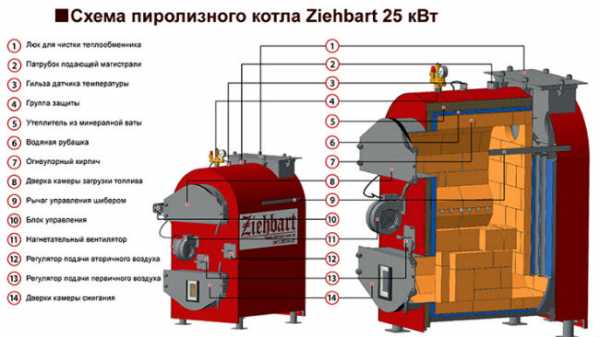

Схематическое изображение пиролизного котла с водяным контуром

Отзывы владельцев пиролизных котлов длительного горения

Если задаться вопросом, то можно найти на форумах и в блогах множество отзывов владельцев пиролизных котлов длительного горения. Вот некоторые из них:

В прошлом году поставил газогенератор у себя на даче. Рядом лесопилка, где всегда огромное количество опилок коры и сучков. Бери – не хочу. Теперь не нарадуюсь. На топливо совсем не трачусь. Привез телегу отходов, которые взял бесплатно. Не знаю, когда и израсходую.

Сергей Васильев, г.Омск.

Недавно приобрел твердотопливный котел, друг посоветовал. Поначалу не понимал, зачем я это сделал, где брать и хранить дрова. А потом узнал, что можно пользоваться пеллетными гранулами. Купил несколько мешков. Топлю – горя не знаю.

Николай Павлов, г.Тверь.

Пиролизные котлы длительного горения — экологичны и энергоэффективны благодаря полному сгоранию твёрдого топлива

Мой муж привез недавно чудо-печь, которая работает на обычных дровах. Я его долго ругала. Говорила, что у нас газопровод и газовый котел. Зачем нам еще эта печка. Он сказал, что я все пойму позже и подключил это устройство к системе, оставив и газ. Однажды в поселке произошел обрыв газопровода. Рабочие три дня исправляли аварию. Соседи скупили все электронагреватели, а мой муж только пожал плечами и растопил свою печь. Теперь я поняла, что была не права.

Ольга Мейзер, п.Голышманово, Тюменской обл.

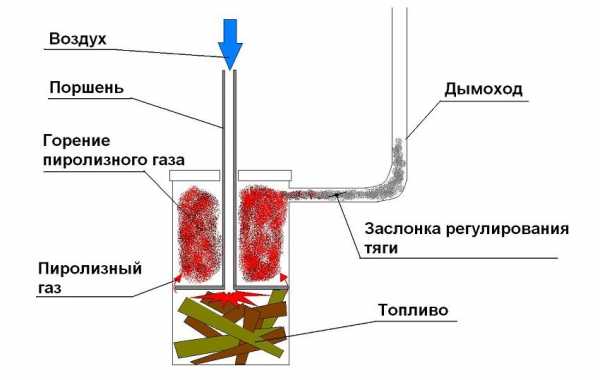

Схема самодельного пиролизного котла для отопления дачи или гаража

Отзывы владельцев пиролизных котлов длительного горения раскрывают все положительные качества устройства. Использовать этот прибор действительно можно с большой пользой для себя. Являясь альтернативным источником тепла, он может полностью решить проблему временного отсутствия газа. Для тех же, у кого имеется возможность пользоваться отходами различного производства, это просто находка.

ibuildrussia.ru

принцип работы и его эксплуатация

Отопительные системы, оснащенные пиролизными котлами – современные, производительные устройства, создающие в здании комфортные условия. При этом выделяется большое количество тепла при минимальных затратах.

Котлы, работающие на основе процесса пиролиза, в некоторых случаях являются основными источниками тепла в жилых и промышленных помещениях. Недорогое топливо и высокий уровень КПД, система надежного контроля над оптимальным процессом горения – достоинства, влияющие на выбор этого отопительного оборудования.

В данных агрегатах происходит выработка пиролизного газа, получаемого при сжигании дров. В топке создается температура не более 8000 и обеспечивается малое содержание кислорода. Пиролизный газ смешивается с воздухом и полностью сгорает в камере дожига.

Принцип действия и виды пиролизных котлов

Промышленность выпускает 2 типа оборудования:

  • шахтные котлы с верхней загрузкой топлива;
  • нижняя загрузка.

Верхняя загрузка

В этом случае горение топливо проходит с верхней части к низу. В топке расположены колосники, которые разделяют ее на несколько отсеков. Сюда загружаются твердая древесина или другой вид топлива. При загорании, в верхней части образуется пиролизный газ, который опускается в нижнюю камеру. Здесь происходит смешивание с вторичным воздухом и дожигание.

По мере опускания газа, происходит разогрев нижней части древесины, поэтому могут использоваться отсыревшие дрова. Для того чтобы газ смог опуститься вниз и для стабилизации тяги в конструкции предусмотрена установка вентилятора. Его монтируют в верхней части котла. Воздух подается сверху вниз, поэтому это установка с «верхним дутьем».

Для улучшения процесса дожигания газа, в некоторых моделях предусмотрена установка дополнительного нагнетателя. В этом случае, поток воздуха проходит непосредственно в нижнюю камеру. Такая конструкция увеличивает производительность оборудования. Отведение дыма и пара, производится по дымовому патрубку в систему вентиляции.

Агрегаты с нижней загрузкой

Газогенераторные камеры в данном типе расположены в нижней части. Газ проходит в верхнюю часть и здесь происходит его дожиг. Для нормальной работы оборудования высота дымохода должна быть не менее 5 м. В этом виде котлов не используются нагнетательные вентиляторы, поэтому они не зависят от подачи электроэнергии. Но производительность этого типа ниже.

Независимо от типа оборудования, пиролизные котлы с водяным контуром работают по следующему алгоритму:

  • топливо загружается в камеру;
  • при помощи регулятора выставляется определенный тип работы котла;
  • после прогревания топочной камеры, перекрывается доступ воздуха. Топливо тлеет, происходит повышенное выделение угарного газа;
  • пиролизный газ проходит в отсек дожига, смешиваясь с кислородом, полностью сжигается.

Это интересно! По мнению специалистов, оборудование работает с полной производительностью при сжигании сухой древесины твердых пород. Длина дров не должна превышать 600 мм, а влажность не более 20%. Такое топливо позволит продлить работоспособность оборудования и достичь его максимальной производительности.

Достоинства и недостатки пиролизных котлов

Данный тип отопительного оборудования намного превосходит печи прямого горения по нескольким пунктам. К ним относятся:

    • невозможность образования сажи. Это обусловлено полным сгоранием твердого топлива. Помимо экономической составляющей, эта особенность делает пиролизные котлы более экологичными. В этом случае продуктами отхода являются углекислый газ и вода;
    • может применяться любое твердое топливо. Это обусловлено его полным сгоранием. Может использоваться любое вещество способное гореть. Возможна установка на производстве кожи, сельхозпредприятиях, в швейных цехах для переработки отходов и отоплении помещений. При этом отходы производства полностью утилизируются;

  • процесс пиролиза, при сжигании твердой древесины, может длиться более 10 ч. Печь с прямым сжиганием дает тепло на 4 ч;
  • работа агрегата может регулироваться. При этом происходит регулировка процесса горения топлива и нагревания воды в контуре. Простота регулировки обусловлена сгоранием газа и простотой регулирования его потока. Такая особенность позволяет установить автоматическую регулировку и обезопасить работу котлов.

К недостаткам этого оборудования можно отнести:

  • высокая стоимость, но затраты на покупку быстро окупятся. Это обусловлено преимуществами пиролизного котла и полному сгоранию топлива;
  • обязательное условие использования сухого топлива. При влажности более 20%, оборудование может работать с перебоями;
  • для нормальной работы шахтных котлов требуется подведение электроэнергии для нагнетания воздуха в камеру дожига. Такая техника не может использоваться в местах, отдаленных от линий электропередачи.

Важно! По отзывам владельцев пиролизного оборудования, работа может нарушаться из-за низкой температуры воды, поступающей из обратного трубопровода. Для предотвращения неудобств потребуется при монтаже системы водяного отопления смонтировать трехходовой кран, для отведения горячей воды в обратку. Таким образом, подогрев холодную воду обратной трубы, вы избежите неприятностей и отключения котла.

Основные правила и условия нормальной эксплуатации

Для нормальной работы оборудования необходимо соблюдать определенный диапазон температуры горения топлива. Это диапазон от 2000 до 8000 С. Необходимо достаточно точно настраивать устройство. Для предотвращения возникновения аварийных ситуаций при высокой температуре служит водяной контур агрегата. Корпус играет роль теплообменника, между его стенками проходит вода. Эта особенность и встроенный змеевик в одной из стенок препятствует созданию запредельной температуры.

При недостаточной температуре воды, прекращается образование пиролизного газа, в топочную камеру подается воздух и котел работает как обычная печь на твердом топливе. Не допускается остывание воды ниже температуры ниже 600 С. В этом случае, процесс горения без кислорода прекращается в любом типе пиролизных котлов.

Для обеспечения малого водяного контура и перехода оборудования в рабочее состояние предусмотрена установка в водяном контуре дополнительной перемычки (байпаса). Регулировка байпаса производится вручную, для контроля над температурой предусмотрена установка датчиков температур.

Данный тип оборудования может работать на всех типах дров, брикетах, паллетах. В реальности может применяться такой вид топливо, как уголь. Предусмотрена переработка горючих бытовых и промышленных отходов. Но это может вызвать неприятные последствия из-за содержания в них высокого содержания полимеров и резины.

Пиролизные котлы выпускаются только одноконтурными и не могут использоваться для подогрева воды. Но, в случае отсутствия природного газа, для создания в здании комфортных условий, данный вид оборудования является лучшим решением проблемы.

ventkam.ru

Пиролизные котлы длительного горения с водяным контуром – Советы по ремонту

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения. Дрова являются древнейшим видом топлива, которым человек обогревает свои жилища на протяжении тысячелетий. В 21 веке из технологии получения древесного угля зародился пиролизный способ получения тепла.

Пиролизные котлы длительного горения — современная альтернатива газовому отоплению в частном доме

Что такое пиролиз и какова его эффективность

Средневековые европейцы в результате долгих веков сжигания дров установили, что эту энергию можно использовать более рационально, если в печи класть не дрова, а древесный уголь. Производили его путем сжигания обычных дров без достаточного доступа кислорода. Для этого копали специальные ямы в земле, где и происходил весь этот процесс, в последствии названный пиролизом.

Некоторые виды пиролизных котлов длительного горения

Такие ямы прекрасно справлялись с задачей получения древесного угля, но та энергия, которая выделялась в ходе этих процессов, тратилась без какой-либо пользы. Стоит сказать, что количество, выделяемой энергии было очень приличное. Поэтому современные технологии не обошли стороной такой подарок природы. Были созданы пиролизные котлы длительного горения с водяным контуром, которые смогли обуздать это тепло, используемое ранее впустую. Сегодня их с успехом используют, не только как вспомогательные источники отопления, но и как основные. Это и не удивительно, ведь кроме обычных дров, в них можно загружать и другое, более современное и эффективное топливо на древесной основе.

Пиролизный котёл длительного горения с водяным контуром — вид в разрезе

Пиролизные котлы длительного горения с водяным контуром

Внешне эти котлы мало чем отличаются от обычных металлических печей. Они имеют такую же загрузочную дверцу, ведущую в первичную камеру сгорания. В нее укладываются обычные дрова, а также брикеты из опилок либо торфа. Используют в этих целях и изобретение последних нескольких лет — гранулы пеллет. Они представляют собой сильно спрессованные отходы столярного производства. В дело идет все, начиная от коры деревьев и заканчивая торфом и сушеным навозом.

Полезный совет! Лучше всего использовать в качестве топлива пеллетные гранулы. Это топливо имеет маленький размер и может автоматически подаваться в камеру сгорания котла.

Современный котёл длительного горения с бункером для пеллетных гранул

На дне камеры сгорания располагается колосник, имеющий вид очень тяжелой чугунной решетки. Он необходим для подачи воздуха под топливо. Загруженные дрова поджигают и ждут пока они полностью разгорятся под воздействием первичного потока воздуха. Как только котел выходит на режим, доступ воздуха в первичную камеру практически прекращают, в результате чего горение останавливается. Топливо начинает только тлеть, выпуская пиролизный газ. Он обладает очень высокой горючестью, но так как воздуха мало, то он не вспыхивает.

Схема системы отопления частного дома с использованием твердотопливного котла

Затем самотеком или принудительно эта газообразная летучая смесь органики подается во вторичную камеру, которая собственно и является главной рабочей частью пиролизного котла длительного горения. С водяным контуром системы отопления она связана непосредственно. Поступающий в эту камеру газ имеет температуру около 300 градусов и поэтому вспыхивает при поступлении кислорода без промедления. Во вторичную камеру подается достаточное для горения количество воздуха. Пиролизный газ выделяет при сгорании намного больше энергии, чем простые дрова, поэтому нагревание теплоносителя в системе происходит очень быстро.

Пример размещения твердотопливного котла с автоматической подачей пеллет из бункера хранения в подвальном помещении частного дома

Важным моментом является то, что порция дров, помещенная в топку, расходуется очень медленно, что позволяет отапливать помещение очень небольшим их количеством длительное время.

Полезный совет! В качестве топлива для газогенераторов рекомендуется использовать очень хорошо просушенные вещества и дрова. Ведь 1 кг дров, которые содержат 20% влаги выделяет 4 кВт/час. энергии, а содержащие 25% влаги, уже только 3 кВт/час.

Принцип работы пиролизного котла с водяным контуром

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

  • полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;

Для увеличения эффективности пиролизного котла используйте только сухие дрова

  • благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
  • высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуром имеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

Схема подключения твердотопливного котла к системе отопления дома

  • полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения с водяным контуром и недостатки, о которых следует осведомиться, при приобретении этой техники:

  • стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

Автоматизированная котельная в современном частном доме

  • топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
  • в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

Полезный совет! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

Схематическое изображение пиролизного котла с водяным контуром

Отзывы владельцев пиролизных котлов длительного горения

Если задаться вопросом, то можно найти на форумах и в блогах множество отзывов владельцев пиролизных котлов длительного горения. Вот некоторые из них:

В прошлом году поставил газогенератор у себя на даче. Рядом лесопилка, где всегда огромное количество опилок коры и сучков. Бери – не хочу. Теперь не нарадуюсь. На топливо совсем не трачусь. Привез телегу отходов, которые взял бесплатно. Не знаю, когда и израсходую.

Сергей Васильев, г.Омск.

Недавно приобрел твердотопливный котел, друг посоветовал. Поначалу не понимал, зачем я это сделал, где брать и хранить дрова. А потом узнал, что можно пользоваться пеллетными гранулами. Купил несколько мешков. Топлю – горя не знаю.

Николай Павлов, г.Тверь.

Пиролизные котлы длительного горения — экологичны и энергоэффективны благодаря полному сгоранию твёрдого топлива

Мой муж привез недавно чудо-печь, которая работает на обычных дровах. Я его долго ругала. Говорила, что у нас газопровод и газовый котел. Зачем нам еще эта печка. Он сказал, что я все пойму позже и подключил это устройство к системе, оставив и газ. Однажды в поселке произошел обрыв газопровода. Рабочие три дня исправляли аварию. Соседи скупили все электронагреватели, а мой муж только пожал плечами и растопил свою печь. Теперь я поняла, что была не права.

Ольга Мейзер, п.Голышманово, Тюменской обл.

Схема самодельного пиролизного котла для отопления дачи или гаража

Отзывы владельцев пиролизных котлов длительного горения раскрывают все положительные качества устройства. Использовать этот прибор действительно можно с большой пользой для себя. Являясь альтернативным источником тепла, он может полностью решить проблему временного отсутствия газа. Для тех же, у кого имеется возможность пользоваться отходами различного производства, это просто находка.

psk-remont.ru

Пиролизные котлы длительного горения с водяным контуром

Для загородных домиков старой постройки характерно печное отопление. Очень многие при перепланировке или ремонте такого дома хотят избавиться от него, и установить более современную и удобную в эксплуатации отопительную систему. Данное желание обусловлено еще тем, что в свете постоянно растущих тарифов на топливные твердые материалы, очень хочется найти оптимальный, и самое главное экономичный способ отопить свое жилище.

Наилучшей альтернативой печному отоплению в доме могут стать пиролизные котлы длительного горения. Для многих остается непонятной такая замена. Рассмотрим более подробно, в чем заключается принцип работы пиролизных котлов длительного горения. В чем их преимущества, а возможно и недостатки.

Принцип работы, устройство пиролизного котла

Процесс пиролиза активно внедряется в различные отрасли промышленности. Этот химический процесс представляет собой распад очень сложных по структуре органических соединений (дерево, уголь, нефть) при условии очень высоких температур и минимального доступа кислорода. В результате образуются простые вещества в трех основных состояниях: твердом, жидком и газообразном. Пиролизный котел – это своего рода лаборатория, в которой из твердых материалов горения образуется газ, заполняющий отопительную систему дома.

Принцип действия агрегата

Пиролизный устройства отопления – это специальный отопительный агрегат, состоящий их двух разноуровневых отсеков. В верхнем блоке проходит химическая реакция пиролиза дров, при температуре, достигающей 800°С. По итогу, древесина разлагается на более мелкие частицы: уголь и газ. Смешанный газ и воздух попадает в нижний отсек котла, где при температуре порядка 1200°С сгорает, выделяя при этом достаточное количество тепла, которое и идет на обогрев здания.

Пиролизные дровяные котлы длительного горения, для получения тепла по факту сжигают не древесину, а выработанный газ, обеспечивая тем самым высокий коэффициент полезного действия.

Данный принцип работы удобен еще тем, что газ удобнее контролировать, что делает процесс управления отопительной системой дома полностью автоматизированным.

Устройство пиролизного котла

Рассматривая конструкцию агрегата более подробно, можно выделить два самостоятельных отсека, которые разделены колосниками. В верхней камере в условиях очень высокой температуры и практически отсутствия кислорода происходит процесс пиролиза. Колосник позволяет сдерживать тепло верхнего отсека. Выделенный в процессе пиролиза газ, смешиваясь с потоками воздуха, переходит в нижний отсек котла.

От чего зависит длительность работы котла

Время работы пиролизной установки длительного горения с одной загрузкой напрямую зависит от температуры воздуха за окном и в доме. Также существенное влияние может оказывать качество утепления здания, вид используемого, твердого топлива и его качество, насколько грамотно была спроектирована и смонтирована система отопления в доме.

Если сравнивать работу пиролизного котла с печью, то при равных условиях эксплуатации эффективность первого будет намного выше.

Виды пиролизных котлов

Многие владельцы пиролизных котлов длительного горения отзываются о них только с положительной стороны. И это не удивляет, ведь пиролизные котлы по своим характеристикам намного превосходят обычные модели отопительных приборов.

Выделяют несколько основных, наиболее популярных моделей пиролизных котлов длительного горения:

  1. Прибор для водяного отопления. Его эксплуатация полностью повторяет принцип действия обычных агрегатов. Основной теплоноситель в данном случае – вода, приобретает тепловую энергию в теплообменнике, после чего, по трубам расходится по всему дому. Процесс постоянной циркуляции позволяет сохранять температуру воды на должном уровне и не остывать долгое время.
  2. Прибор для воздушного отопления дома. Как правило, в быту используется очень редко. Чаще его используют для обогрева производственных и хозяйственных построек. Принцип действия такого агрегата основывается на перемещении воздуха, который нагревается путем сжигания твердого топлива. Нагретый воздух расходиться по всей площади при помощи специальных нагнетателей, по трубам. Такую систему можно полностью автоматизировать, настроив основные параметры под личные потребности.

Топливо для пиролизного котла

Для того чтобы работа данного типа отопительного прибора проходила с максимальной эффективностью, в качестве топлива стоит использовать древесину высокого качества. Самое главное – дрова должны быть хорошо высушены. Для примера можно привести несколько показателей: 1 кг дров с влажностью 20%, выделяет порядка 4 кВт/час энергии. Для того же количества дров соответствующего качества, но с влажностью 35%, уровень энергии будет снижен до 3кВт/час. Если дрова будут высушены плохо (уровень влажности более 50%), то показатель тепловой энергии вряд ли превысит 2кВт/час.

Как видно, количество тепла, выделяемого в процессе эксплуатации котла, напрямую зависит от влажности используемого твердого топлива. Влажная древесина зачастую является причиной низкой эффективности работы агрегат, плохого горения, и большого количества выделяемого дыма.

Если в течение долгого времени использовать твердое топливо очень плохого качества, то это может крайне негативно сказаться на работе котла, и длительности его эксплуатации. Мощность агрегата снижается, а количество используемого твердого топлива увеличивается в несколько раз.

Стоимость агрегата

Пиролизный котел длительного горения на сегодняшний день является самым современным и эффективным способом решения проблемы обустройства отопительной системы в частном доме. Но, несмотря на большое количество положительных моментов, многих отпугивает цена агрегата. Она достаточно высокая.

Стоимость самого прочного пиролизного котла может превышать тысячу долларов, а если агрегат изготовлен иностранными производителями, цена увеличивается в несколько раз. Поэтому на сегодняшний день, основания задача отечественных разработчиков – внедрять в производство новые технологии и разработки, чтобы сделать пиролизный котел более доступным для потребителя.

Преимущества и недостатки

Подведем итоги и определим, в чем заключаются главные преимущества и недостатки при использовании пиролизных котлов длительного горения. К основным преимуществам относят:

  1. Способность управления агрегатом, высокий уровень коэффициента полезного действия.
  2. Образующиеся в процессе пиролиза газы, приводят к тому, что существенно снижается количество золы и практически отсутствует сажа. Процесс эксплуатации котла проходит в чистоте.
  3. Процесс пиролиза обеспечивает настолько высокую температуру горения, что в результате газ не просто выделяется, но и проходит дальше через форсунку. Пламя имеет белый или желтоватый оттенок.
  4. Способность эффективно работать на протяжении двадцати четырех часов с одной закладкой твердого топлива.

Также у пиролизных котлов длительного горения выделяют следующие недостатки:

  1. Высокую стоимость, которая зачастую недоступна для потребителя со средним уровнем достатка.
  2. Необходимость постоянного доступа к электричеству.
  3. Эффективную работу обеспечивает использование только хорошо высушенного твердого топлива.

Не смотря ни на что, пиролизные котлы отопления являются наиболее эффективным способом обогрева дома, нежели дровяная печь. Данное утверждение основано на следующих фактах:

  1. При использовании некачественной древесины, в обычных котлах невозможно добиться высокой температуры горения. Данный фактор хорошо исправляется путем сжигания древесного газа, который образуется в процессе пиролиза.
  2. Высокая температура и эффективность горения достигается меньшим количеством вторичного воздуха, которое необходимо для горения газа.
  3. Возможность автоматизировать полностью весь процесс отопления дома, позволяет существенно облегчить жизнь хозяевам, и освободит массу свободного времени.

Заключение

Важно понимать, что процесс сборки и монтажа пиролизных твердотопливных котлов длительного горения требует опыта и определенных знаний. Для этих целей лучше приглашать специалистов. Но затратив денежные средства на покупку котла и его установку, вы гарантировано получаете комфорт в доме, и полностью освобождаетесь от постоянной заботы о поддержании пламени в обычных отопительных приборах.

Как спроектировать и установить пиролизный котел длительного горения своими руками узнаем в следующем видео

bouw.ru

Пиролизный котел длительного горения с водяным контуром: принцип работы

В наше время у людей есть возможность выбора каким именно топливом отапливать свой дом.
Ни для кого не станет открытием, что самым первым топливом на земле был не газ, а твердое топливо.

Прошло много веков, а оно не теряет своей актуальности даже сегодня. Специально для твердого топлива руками человека было создано три категории котлов, а именно:

  • чугунные;
  • пеллетные;
  • пиролизные.

Если рассматривать все эти три категории котлов, то больше всего выделяются пиролизные.

Самым главным отличием можно назвать обособленный процесс горения, за основу которого взят принцип пиролиза.

Согласно принципу пиролиза вещество распадается на соединения органического и неорганического вида, а также дальнейшая их газификация. Агрегат насчитывает 2 основные камеры, поскольку продукты, которые образуются в результате горения, выводятся каждый по отдельности. Пиролизные котлы без сомнения можно с уверенностью назвать газогенераторным устройством, поскольку в результате сгорания продуктов образуется остаток, имеющий твердую структуру и вещество газообразного типа. КПД данного вида котлов достигает 92%.

Существует два типа котлов, а именно газогенераторные котлы энергозависимого и энергонезависимого плана. Энергозависимые имеют определенные требования к качеству используемого топлива, поскольку у него должен быть уровень влажности около 25%. В процессе использования данных котлов крайне не желательно поддавать процессу горения различные древесные отходы, имеется в виду хворост, щепу и так далее. В случае с энергонезависимыми газогенераторными котлами все с точностью наоборот, то есть можно использовать любой вид твердого топлива, а также разнообразные отходы. Их влажность может достигать до 50%.

Конструкция

Все пиролизные котлы делятся на 3 типа в зависимости от их функциональности.

  • Одноконтурные. Применяются для нагрева помещений за счет нагрева воды в отопительных трубах.
  • Двухконтурные. Предоставляют возможность отопления помещения и в то же время нагревают воду для различных целей.
  • Парогенераторы пиролизного типа.

Корпус имеет цельную структуру. Он выполняется из листовой стали. В структуру котла входит камера сгорания, которая оснащена двумя отсеками. Помимо этого в систему котла входят следующие устройства:

  • вентиляторное устройство;
  • контроллер;
  • теплообменник;
  • форсунка;
  • специальные трубки для подачи воды;
  • каналы подачи воздуха;
  • устройство отведения дымовых газов.

Камера сгорания поделена на два отсека:

  • газифицирующий отсек – для топлива;
  • для продуктов горения.

Между отсеками расположен колосник выполняющий функцию разделителя. На поверхности колосника располагается топливо. Если котел имеет небольшие параметры камеры, то за уровень тяги отвечает вентилятор. Когда камера большая, то данную функцию выполняет специальный дымосос.

Процесс в камере горения происходит с помощью кислорода, попадающего в середину через канал первичного воздуха. Во втором отсеке кислород соединяется с продуктами горениями. Он попадает сюда через вторичный канал.

Принцип работы

В основе работы этого вида котлов лежит процесс пиролиза. Протекание данной реакции происходит при температуре от 200 – 800 градусов. Процесс первоначального сгорания топлива протекает в области первого отсека. За счет недостаточного количества кислорода топливо медленно тлеет в результате этого, образуется газ. Продукты реакции горения путем перехода по форсунке попадают во второй отсек. Там они смешиваются с определенным количеством вторичного воздуха.

Далее происходит сгорание летучих веществ. Немного образовавшегося тепла попадает назад в область первого отделения. Это дает возможность постоянно поддерживать реакцию пиролиза.

Если в структуру входит водный аккумулятор тепла, то с помощью патрубка в теплообменник транспортируется вода. Там на нее оказывает влияние высокая температура, что приводит к образованию пара. Этот пар смешивается с теми продуктами, которые остались после горения, что в свою очередь препятствует перегреву котла.

Если сравнивать пиролизный котел с твердотопливным то здесь есть существенное отличие, которое заключается в подаче воздуха. В виду того что внутри агрегата наблюдается высокое сопротивление аэродинамического характера, то процесс нагнетания воздуха происходит с помощью вентилятора, а в больших котлах дымососа.

Как только цикл обработки будет полностью завершен, то образовавшиеся газы транспортируются через конвективный отсек теплообменника, а затем выводятся наружу через дымоход.

Типы топлива

В качестве топлива могут использоваться:

  • дрова, а также различные древесные остатки;
  • уголь;
  • брикеты торфа;
  • древесные отходы, содержащие целлюлозу.

Огромное значение имеет уровень влажности сжигаемого топлива. Лучше всего использовать сухое топливо иначе уровень мощности будет ниже нормы.

Если же влажность будет превышать рекомендуемый показатель, то котел перестанет вообще работать.

Защитный механизм

Любое устройство, особенно отопительное несет в себе опасность. Именно поэтому в пиролизных котлах предусмотрена защитная система. Тип системы зависит от модели котла. Самые распространенные:

  • контроль температуры в нужных пределах с помощью термостатического регулятора;
  • предотвращение процесса перегрева теплообменника с помощью специального датчика давления;
  • предохранительный клапан.

Контроль за работой данного вида котла проводится с помощью специального электронного блока управления. Этот блок дает возможность не только контролировать работу котла, но и задавать те параметры работы, которые считаются нужными. Отдельные виды моделей позволяют осуществлять контроль с помощью специального пульта управления.

Положительные и негативные стороны

К положительным особенностям относятся:

  • длительный процесс горения от 12 часов до двух суток;
  • полное сгорание топлива;
  • высокий уровень экономичности;
  • удобство и высокая степень безопасности;
  • минимальное количество выделяемых вредных веществ;
  • использование самых разнообразных видов твердого топлива.

Недостатки:

  • высокая цена;
  • энергозависимость;
  • наличие минимального показателя загрузки;
  • требовательность к влажности.

Не смотря на то, что у пиролизных котлов есть свои определенные преимущества и недостатки, они  продолжают оставаться самыми эффективными и востребованными. Тот факт, что котлы имеют очень высокую стоимость не стоит считать существенным недостатком, поскольку в дальнейшем он себя полностью оправдывает.

Отзывы

Виктор Панкратов

Такой котел установил у себя почти два года назад. Решился на это не сразу. Долго изучал отзывы тех людей, которые уже имеют опыт использования. До сих пор никаких серьезных проблем не возникало. Главное вовремя делать чистку теплообменника. То количество материальных средств, которые удалось сэкономить, радует, при использовании газового котла этого сделать не удалось бы. В виду того что стоимость газа с каждым годом растет лучше потратится и купить пиролизный.

Сергей Нисмиян

К покупке пиролизного котла подтолкнуло то, что газ стал регулярно перемерзать. Конечно же, газ включил и забыл, а здесь необходимо время от времени ходить и делать закладку. Но, не смотря на это, порадовала экономичность котла. Конечно же, производитель указал, что одной закладки достаточно на 10 часов горения, но на практике это число уменьшилось до 7. В виду того что твердое топливо практически полностью сгорает, необходимость чистки возникает раз в 4- 5 дней, а иногда еще реже. Очень доволен.

Антон Семенов

Повелся на длительное горение больше 12 часов, а на самом деле одной закладки хватает не больше чем на 6 часов. Необходимо очень часто чистить. Как не бьюсь, не могу достигнуть заявленных производителем показателей.

Игорь Васильев

Пользуюсь таким котлом 3 года и за это время не разу не пожалел о его приобретении. Работает просто безотказно. После закладки твердого топлива 8 часов к нему вообще не подхожу.

Виталий Смирнов

Практически сразу после установки сломался вентилятор. Заменили его по гарантии сервисного центра. В дальнейшем никаких поломок не возникало. Регулярно провожу чистку, и все работает нормально. Очень радует экономичность.

chastnydom.com

Пиролизные котлы длительного горения с водяным контуром для дома

Пиролизные котлы длительного горения с водяным контуром для дома – идеальное оборудование для экономичного и комфортного отопления. О покупке и эксплуатации данного оборудования.





В последнее время такие котлы покупают намного чаще обычных твердотопливных – пиролизные модели эффективнее и экономичные в 4-5 раз. Принцип их работы заключается в том, что процесс горения разбивается на две части, на втором этапе сгорает при высокой температуре газ, выделяемый при первичном горении. Необходимо отметить, что пиролизные котлы – устройства сложные, требующие тщательного расчета. Многие энтузиасты делают их своими руками, но в плане эффективности им сложно добиться того же КПД, как у ведущих производителей. Примерно то же самое можно сказать про пиролизные котлы отечественного производства самого нижнего ценового сегмента – они эффективнее обычных твердотопливных, но хуже современных моделей.



Водяной контур в пиролизных котлах длительного горения может быть пассивным, то есть, с естественной циркуляцией и активным – от помпы. Второй вариант предпочтителен для крупных, например, двух- и трехэтажных строений. Совершенно понятно, что котлы со встроенной автоматикой и помпой будут стоить дороже. Но существует и другая аксиома – чем дороже котел, тем он лучше. Особенно это актуально сейчас, когда каждые 1-2 года появляются модели с лучшим КПД. Так что желающие пиролизный котел купить, должны понимать, что деньги вложенные в данное оборудование окупаются, причем, чем больше вложено, тем быстрее окупается.



Пиролизное автономное отопление имеет один единственный крупный недостаток – зависимость от электричества. Конечно, можно приобрести генератор, но все-таки целесообразно покупать пиролизные котлы только в местах, где есть централизованное энергоснабжение. Кроме того, данное устройство необходимо устанавливать в отдельном помещении с вентиляцией, на бетонное основание. Температура сгорания в камере высокая, поэтому подобное оборудование является потенциально пожароопасным, хотя и, несомненно, гораздо безопаснее газовых котлов. Кроме того, преимущество такого отопления в том, что не требуется разрешений на подключение.



На пиролизные котлы цена в последнее время снизилась в связи с появлением большого количества заводов по их изготовлению.



Но на качественные модели стоимость держится на одном уровне – из-за хорошей сборки и высокого КПД. На качественные пиролизные котлы отзывы владельцев лучше, в том числе и если речь идет о российских разработках.



Перспективность такого оборудования несомненна, ведь очень много населенных пунктов в России не оборудованы газоснабжением. И, хотя, газ будет дешеветь, твердотопливное отопление не теряет своей актуальности, ведь дрова или уголь можно найти практически везде. Вполне вероятно, что через какое-то время появятся полностью автономные пиролизные котлы без электричества – прототипы уже существуют. Область весьма интересная и перспективная для России, так что, несомненно, получит свое развитие в ближайшие годы.

novosti-online.info

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром могут изготавливаться из стали или чугуна. Как и твердотопливные печи, подобные отопительные приборы из чугуна отличаются длительным сроком эксплуатации. Водяной контур таких котлов требует регулярного техосмотра и ремонта, что затрудняет их использование в частных домах. Поэтому владельцы загородных домов и коттеджей отдают предпочтение приборам, выполненным из стали. Пиролизный котел обеспечивает максимальную теплоотдачу и легко осуществляемое обслуживание.

Качество работы отопительного котла зависит от типа используемого топлива. Лучше всего в подобных котлах применять древесные отходы или уголь. Покупая прибор в магазине, уточните у продавца, какой тип топлива рекомендуется использовать при его эксплуатации. Чем большие размеры будет иметь дверца загрузочной камеры котла, тем большей будет его теплоотдача. В дровяных котлах не рекомендуется использовать уголь. Выбирая прибор для отопления загородного дома, ориентируйтесь на соотношение цена-качество.

В настоящее время все более популярными становятся пиролизные котлы с автоматической поставкой топлива в камеру сгорания. Они бесперебойно функционируют независимо от типа горелки. Основным их преимуществом является возможность полного заполнения камеры топливом, обеспечивающая 8-10 часов непрерывной работы прибора. Топливо, подаваемое в камеру, не должно быть влажным. 1-2 подачи топлива обеспечивают отопление на сутки, в то время как обычные твердотопливные печи необходимо заправлять не менее 4 раз. Твердотопливный котел длительного горения экологически безопасен. При сгорании топлива угарный газ, опасный для жизни и здоровья человека, выделяется в значительно меньшем количестве, чем при работе газовых котлов.

Как работает пиролизный котел

Отопление такого типа можно организовать и своими руками. Однако выполнить эту задачу под силу лишь тем, кто обладает достаточными знаниями и навыками. В первую очередь следует изучить принцип работы отопительного прибора. Что представляет собой пиролиз?


Пиролиз — это процесс превращения древесины в уголь и газообразные продукты горения. Для нормального протекания этого процесса требуется соблюдение 2 условий: обеспечение высокой температуры горения для тления дерева, прекращение поступления кислорода в топку.

Для этого требуется котел твердотопливный длительного горения, произведенный на заводе. Прибор должен иметь толщину стенок более 5 мм. Именно такой котел способен обеспечить достаточную для сгорания топлива температуру.

Твердотопливный котел длительного горения данного типа имеет свои особенности: при горении задействовано не только твердое топливо, но и образующийся в процессе газ. Сжигание газа защищает стенки котла от образования слоя сажи. Небольшое количество золы позволяет реже чистить топочную камеру. Пиролизные котлы, как и другие приборы подобной конструкции, имеют как преимущества, так и недостатки. Из достоинств можно отметить высокий КПД и возможность регулирования мощности. К недостаткам можно отнести высокую стоимость котла, невозможность применения других типов топлива, зависимость от электросети.

Стандартные твердотопливные котлы длительного горения с водяными контурами имеют 2 камеры, что связано с особенностями протекания процесса сгорания. В загрузочном отсеке происходит распад топлива на сухой остаток и газообразные продуты горения под действием высокой температуры. В другой камере газ смешивается с подаваемым в нее воздухом, что обеспечивает полное сгорание топлива. Камеры отделяет колосник для складирования дров.

При работе отопительного прибора возникает сильное аэродинамическое сопротивление, поэтому требуется организация принудительной вентиляции. Сборка пиролизного котла — процесс дорогостоящий и трудоемкий.

Как смонтировать твердотопливный котел

Перед тем как приступить к работе, рассчитайте свои финансовые возможности и оцените свои знания. Собирая котел по готовым чертежам, вы сможете сэкономить немалую сумму денег. Выполнить необходимые расчеты и составить чертежи помогут специализированные фирмы, имеющие большой опыт в этой области. Даже обратившись в такую фирму, вы потратите меньше денег, чем при покупке конструкции, изготовленной в промышленных условиях.

После того как все необходимые расчеты будут выполнены, можно приступить к покупке необходимых материалов и инструментов:

  • стальные листы требуемого размера;
  • труба диаметром 4 см;
  • арматурные прутья;
  • сварочный аппарат;
  • кирпичи;
  • дрель со сверлами;
  • болгарка с дисками разных размеров;
  • вентилятор для подачи воздуха в топку;
  • автоматика для отопительного прибора.

Подготовьте все чертежи, необходимые для самостоятельного изготовления котла. С их помощью сможете рассчитать количество материалов, а также выполнить пошаговый монтаж. На чертеже должно быть выделено несколько основных деталей: топка, теплообменник для обеспечения отопления, элементы подсоединения к системе, пиролизный котел с водяной рубашкой при необходимости подачи горячей воды.

Теперь можно начинать сборку, согласно схемам и чертежам. В пиролизных котлах, сделанных своими руками, основным теплоносителем является воздух, доставляемый по трубам. Такая конструкция может использоваться для отопления дачных домиков.

Заключительные моменты

После того как котел длительного горения с водяным контуром будет собран, можно приступать к его установке. Требуемая температура достигается примерно через час работы котла. Организуя отопление в доме, соблюдайте правила пожаробезопасности.

Прибор должен находиться в специально отведенной комнате.

Котел должен устанавливаться на основание, выполненное из огнеупорного материала. Топка котла должна формироваться из нержавеющих либо оцинкованных стальных листов. Прибор следует устанавливать на расстоянии более 50 см от стен, вентиляционная труба в котельной должна иметь диаметр не менее 11 см.

Смотрите также


pikucha.ru

РубрикаДом

Добавить комментарий
