План чертеж фундамента

Возведение качественного основания для дома является залогом прочности и надежности здания. Правильно разработанный план фундамента становится отличной основой для производства работ. При его создании анализируется большой объем исходных данных, которые могут оказать влияние на основание.

План фундамента, кроме таблиц, сопровождает чертеж. На этом документе детально прорисованы все геометрические характеристики и привязки к существующему участку и контурам местности.

Классический и популярный ленточный фундамент также имеет чертеж, который является отправной точкой для производства работ.

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам. Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Как сделать план фундамента, основные параметры расчетов

В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.

Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.

Основные параметры расчетов ленточного фундамента

Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.

Если основание имеет колонны, то они обязательно детализируются на плане.

Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.

Технологические отверстия для входа инженерных коммуникаций обозначаются:

• полной детальной схемой,
• с указанием данных по нижней точке,
• с осевым выносом необходимых в производстве работ данных.

Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.

Схема расчетов фундамента

План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:

1. Общий вес здания.
2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
3. Характеристики грунтов на участке застройки.

Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.

Условия точного переноса плана на местность

Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.

При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно. Важно точно соблюсти геометрические формы строения.

План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.

Как делать ленточный фундамент под дом

Как сделать правильно фундамент под различные типы домов.

Как делают мелкозаглубленный ленточный фундамент.

Строительство фундамента начинают с планировки участка. Технология земельных работ выбирается в зависимости от типа грунта и уровня почвенных вод. Также перед тем, как сделать фундамент под дом, нужно определить его разновидность, наиболее подходящую для ваших условий.

Самые распространенные виды оснований.

Как делать свайно ленточный фундамент.

Фундаменты на столбах очень популярны для легких домов.

Сборный, столбчатый железобетонный. Первый используется на болотистых местностях или с высоким уровнем почвенных вод, второй – в условиях глубокого промерзания грунтов. Такие фундаменты предусматривают рытье котлованов с вертикальными стенками. Используются растворы из бетона повышенной прочности. Несущие столбы делают из раствора (щебень, крупнозернистый песок, цемент) с внутренним армированием толстой проволокой или металлическими стержнями. Можно использовать готовые блоки или заливать столбы непосредственно на стройплощадке.

• Ленточный. Котлован или яму под такое основание роют с учетом допустимого показателя кривизны откосов. Желательно укреплять стенки досками либо другими похожими материалами. На склонах уступы делают высотой не более 50 см. Перед укладкой следует убрать воду из дна траншей.

Как делать ленточный фундамент под дом.

Устройство фундамента ленточного типа.

Ленточный фундамент на сухой почве делают из кирпича, камня или бетона, на влажной – из железобетона либо бетона с армированием сеткой и обустройством гидроизоляции.

• Песчаный. Обустраивается на грунтах с глубоким залеганием почвенных вод. Роют траншею 70-сантиметровой глубины, на дно насыпают крупнозернистый песок 15-сантиметровыми слоями, каждый из которых обильно поливают водой. Верхний слой шириной до 30 см состоит из гравия, кирпичного боя или щебня, скрепленного раствором из песка и цемента.

Как построить фундамент самостоятельно: пошаговое руководство.

1. Определите глубину залегания почвенных вод и состав грунта. Для этого необходимо выкопать яму однометровой глубины. Отсутствие в ней воды означает, что почвенные воды залегают глубоко. Если грунт представляет собой смесь гравия, камня и песка, можно остановиться на простом ленточном основании, заглубленном на полметра. В случае наличия воды в яме, фундамент нужно заглублять на 0,5-1,2 м.

Определение глубины грунтовых вод.

Перед устройством основание узнайте уровень залегания грунтовых вод.

• Разметьте участок, снимите плодородный слой грунта. По периметру будущего здания выройте траншею нужной глубины, дно выровняйте с помощью песка.

Как делать ленточный фундамент под частную баню пошагово.

Яма для «ленты» может быть разной глубины.

• Перед тем, как построить фундамент для дома, сделайте опалубку из фанерных листов или досок. Затем можно приступать к заливке. Для этого используют цементную смесь с подходящим наполнителем. Для ее приготовления берут цемент, щебенку и крупнозернистый песок в пропорции 1:5:3. Компоненты смешивают и заливают водой так, чтобы получилась сметанообразная консистенция. Чем гуще раствор, тем прочнее будет фундамент.

Как правильно делать опалубку под ленточный фундамент.

Опалубка для основания дома выполняется из досок.

• Кладку основания из камней, блоков или кирпичей делайте на цементный раствор. Начинать ее нужно от песчаной подушки. Ширина на 20 см толще стен дома. Фундамент армируют металлическими стержнями, скрепленными проволокой.
• Сделайте гидроизоляцию основания. На уровне грунта уложите в траншею два рубероидных слоя, затем продолжайте возводить фундамент до нужной высоты. Для улучшения гидроизоляции подземную часть основы промазывают в несколько слоев горячим битумом, после чего траншею засыпают. На данном этапе нужно выровнять фундамент посредством уровня. При необходимости делают вводы для канализации и водопровода.

Нужно ли делать гидроизоляцию ленточного фундамента.

Для качественного устройства фундамента необходимо сделать гидроизоляцию подземной части основания.

• Выше гидроизоляционного слоя укладывайте рядами блоки или кирпичи. Чтобы воспрепятствовать накоплению сырости в подполовом пространстве необходимо в противоположных стенках основы оставить вентиляционные отверстия.

Чем делать обратную засыпку ленточного фундамента.

После утепления и гидроизоляции прокладываем несколько цокольных рядов кирпича.

• После завершения укладки фундамента снова сделайте гидроизоляцию посредством рубероида либо другого сходного материала.

Также можно посмотреть видео о том, как сделать фундамент под дом. Ниже мы рассмотрим особенности возведения оснований для самых популярных типов зданий.

Как правильно сделать фундамент под деревянный дом.

Как делать ленточный фундамент под баню пошагово.

Деревянный дом легче каменного, но основание должно быть крепким и надежным.

Фундамент для дома из дерева выполняет две основные функции:

1. Придание устойчивости деревянной конструкции.
2. Создание барьера для микрофлоры и влаги, которые разрушают древесные стены.

Также плотный толстый фундамент препятствует проникновению холода в подвальные помещения. Если почва на участке сухая и плотная, делают ленточный или плитный столбчатый фундамент.

Самым популярным основанием для таких домов является мелкозаглубленный ленточный.

Он подходит для легких деревянных зданий.

Как делают ленточный фундамент для кирпичного дома.

Конструкция фундамента мелкого заложения.

Самым прочным является фундамент из бетонных плит. Правда, дома с бетонным полом не очень уютные. В местности с повышенной влажностью почвы обустраивают свайный. Если вы думаете, как правильно построить фундамент для дома, начните с определения наиболее подходящего типа.

Следует учитывать, что возведение бетонного основания выполняют не раньше, чем за месяц до начала строительства стен, иначе он не успеет осесть, и конструкция может деформироваться. Под деревянные дома обязательно делают отмостку и рубероидную или битумную гидроизоляцию.

Кирпич и бетон защищают не только от влаги, но и от воздействия солнечных лучей, покрывая их устойчивой краской или штукатуркой. Для обеспечения сухости в верхней части основы дома в фундаменте оставляют сквозные отверстия для вентиляции.

Как правильно сделать фундамент под дом из бруса.

Как делать столбчатый фундамент.

Основание на столбах — отличный способ экономии для легкого дома.

Для брусового дома небольшой массы и габаритов подойдет опорностолбчатый фундамент из квадратных столбов, установленных на расстоянии 2,5±0,5 м. Также можно использовать бетон, камень или кирпич. Чем прочнее материал, тем дольше прослужит основание. В местностях с неоднородной почвой основу для дома из бруса обустраивают на винтовых сваях.

Для больших домов выгодно ставить плиточный фундамент из 25-сантиметровых монолитных плит. Но наиболее часто для зданий из бруса делают железобетонный фундамент ленточного типа. Такую основу можно использовать и для массивных домов. Основное правило – фундамент должен быть на несколько сантиметров толще стен здания.

• Перед тем, как делать фундамент под дом, площадку размечают и роют траншею, глубина которой обычно составляет около 70 см.
• На дно укладывают песок, утрамбовывают его, монтируют деревянную опалубку. Она должна возвышаться над землей максимум на 30 см.
• Также выполняют гидроизоляцию основы.
• После выбора и закладки основы дома устанавливают брусовые стены.
• Чтобы увеличить надежность конструкции, балки крепят к фундаменту с помощью крупных анкерных болтов или ранее залитых в основу шпилек. На последние наворачивают гайки.
• После этого шпильки утапливают в брусе до основания.

Как правильно сделать фундамент под каркасный дом.

Для каркасных домов его обычно делают столбчатый или ленточный. Последний используется преимущественно для тяжелых несколькоэтажных зданий. Столбчатый фундамент отлично подходит для одноэтажных домов каркасного типа. Но при выборе основания следует учитывать не только параметры здания. Большое значение имеют свойства грунта, особенного его пучинистость. Чем она выше, тем прочнее понадобится фундамент. В некоторых случаях целесообразно обустраивать плиточную основу для каркасного дома.

Ленточный фундамент обычно делают мелкозаглубленным. Следует учитывать, что на таком основании нетяжелое здание может плавать в периоды повышенной влажности грунтов. Фундамент ленточного типа для каркасных домов делают из бетона либо железобетона. предварительно обустроив подушку из любого непучинистого материала, что уменьшит подвижность конструкции.

Столбчатый фундамент менее затратный, чем ленточный. Сделать его можно из бетона либо кирпича. Хорошим он получается из красного пережженного кирпича. Под опоры копают ямы глубиной 0,5-1,5 м.

Недостатком кирпичного столбчатого фундамента является то, что из-за давления двигающейся почвы он способен сместиться или деформироваться. Бетонный фундамент такого типа считается самым прочным и способен прослужить свыше 150 лет, но стоит он гораздо дороже аналога из кирпича.

• Опоры для фундамента размещают по периметру основы каркасного здания на расстоянии 1,5-2 м.
• Обязательно устанавливают столбики под несущие перегородки и углы дома. Диаметр ям должен быть минимум 40 см, глубина зависит от уровня промерзания и пучинистости грунта.
• Дно устилают песком либо другим материалом, который подходит для обустройства подушки. Выполняют опалубку, вставляют арматурный каркас и заливают яму бетоном при периодической утрамбовке.
• Можно сделать между опорами стяжку из бетона, которая станет основой для цоколя и защитит подвальные помещения каркасного дома от холода, пыли и влаги.
• Стяжку укладывают на подушку, заглубленную на 20 см. Для обустройства стяжки тоже понадобится опалубка и арматура.

Желательно все строительные работы выполнить за один сезон и запустить дом в эксплуатацию. Если отложить строительство на следующий год, фундамент без нагрузки стен и крыши может деформироваться за зимний период. Закладку основы для дома начинают после покупки всех необходимых стройматериалов.

Как сделать ленточный фундамент.

Как правильно делать ленточный фундамент.

Строительство ленточного фундамента можно отнести к возведению монолитной конструкции, использующейся непосредственно для строительства жилого дома или коммерческого здания.

Выполнить все работы можно самостоятельно, что сможет существенно сэкономить семейный бюджет и направить его на последующие работы.

Однако прежде чем приступать, необходимо учесть особенности грунта на земельном участке, возможные климатические и атмосферные изменения, тип будущего строения, а также ознакомиться с регламентирующей документацией и получить все необходимые для начала работ соглашения и разрешения.

Регламентирующая документация.

СНиП.

Делая ленточный фундамент для дома, нужно знать, каким образом происходит их классификация. Осуществляется она по признакам, характерных нормативам СНиП № 2.02.01-83, 3.02.01, 3-8-76 и СН 536-81. В первую очередь это различия самой конструкции:

• сборные, состоящие из железобетонных блоков;
• монолитные, заливающиеся на определённом участке в опалубке;
• выкладывание ленты с использованием кирпича или бутового камня.

Помимо этого, перед началом строительства рекомендуется ознакомиться с нормативами, регламентирующими использование земельных участков с соблюдением требований, описанных в СанПин 2.1.7.1287-03.

Если говорить о частном жилом и коммерческом строительстве, преимущественно используется второй метод с самостоятельной заливкой.

Что для этого потребуется?

Бетонный блок типа ФБС.

Блоки ФБС позволят смонтировать фундамент очень быстро.

Перед тем, как правильно сделать ленточный фундамент, необходимо определить технологию его монтажа. В этом случае потребуется выбрать и приобрести нужное количество строительного материала. К нему можно отнести следующие:

1. Бетонный блок типа ФБС.
2. Бетонный блок типа ФЛ.
3. Кирпичи и бетон для заделывания отверстий и соединительных стыков.
4. Гидроизоляция.
5. Теплоизоляция (при желании или необходимости).

Бетонные блоки типа ФБС.

Бетонирование или заделывание отверстий необходимо потому, что выложить стену, расположенную ниже уровня грунта без недостатков, практически невозможно.

Кроме этого, понадобится арматура, с её помощью нужно сделать ленточный опоясывающий периметр и расположенный в опорной части конструкции.

Его основная функция будет заключаться в том, чтобы соединить и связать все отдельные элементы в одно целое.

Армирование позволит распределить нагрузки от дома или строения по всей его площади.

Как правильно делать ленточный фундамент для дома.

Фундамент заливается непрерывно.

Перед заливкой ленточного фундамента своими руками нужно предварительно заготовить сыпучий материал. В этом случае подойдёт песок, щебень или гравий.

Можно воспользоваться песчано-гравийной смесью, она сможет выполнять сразу несколько функций: послужит основным компонентом для изготовления бетона и используется для монтажа подушки под основание.

Последняя необходима для выполнения следующего:

• выровнять котлован для последующей укладки плит или заливки бетона;
• выполнить роль дренажного слоя;
• предотвратить пагубное воздействие пучинистости грунта при отрицательных температурах окружающего воздуха.

Глубина залегания.

Можно ли делать ленточный фундамент.

Подошву фундамена закладывайте ниже уровня промерзания грунта.

При самостоятельном строительстве, не имея опыта проведения таких работ, многие задаются вопросом: как правильно залить ленточный фундамент?

Если с технологией выполнения работ все более или менее ясно, то с определением глубины траншей и закладывания основания вопрос обстоит намного сложнее.

Уровень промерзания грунта.

Главным определяющим фактором этой величины является требование того, чтобы его подошва располагалась не менее 30 – 40 см ниже, чем уровень промерзания грунта.

Высота ленточного фундамента дома зависит от территориального расположения земельного участка, напрямую связанного с климатическими особенностями каждого отдельно взятого региона. Для облегчения этой задачи смотрите таблицу, представленную ниже и предназначенную для самостоятельного определения глубины промерзания, согласно СНиП.

Обустройство ленточного фундамента мелко заглубленного типа располагается на расстоянии 80 – 100 см от уровня грунта. Однако следует учитывать слабую несущую способность и практически нулевое противостояние морозному пучению почвы. Таким образом, прежде чем проектировать схему строения дома своими руками, необходимо учитывать глубину фундамента.

Как делать ленточный фундамент под дом разрез.

Фундаменты под одноэтажные строения, как правило, рассчитываются на глазок.

Что касается установки ленты под одноэтажное строение, здесь в большинстве случаев расчёты выполняются в средних величинах, так сказать «на глазок».

В этом случае вероятность перерасхода материалов и работ снижается к минимуму.

Делаем ленточный фундамент своими руками.

Однако если есть возможность получить консультацию профессионалов, отказываться от них не рекомендуется. При отсутствии опытного человека можно принять во внимание следующие факторы:

• Высота ленты зависит от промерзания почвы (данные указаны в таблице).
• за ширину цоколя принимается толщина стены с прибавлением 2 – 3 см на каждую сторону;
• армирование выполняется с использованием материала сечением не менее 10 мм;
• стяжки армирующей сетки 5 – 7 мм.

Не следует забывать об уровне залегания грунтовых вод. По нормативам она должна располагаться не ближе чем 20 см от цоколя.

Делаем опалубку своими руками под ленточный фундамент.

Порядок выполнения работ.

Траншея под фундамент дома.

Вырыть траншею можно без привлечения специальной техники.

Пошаговая инструкция монтажа ленточного фундамента своими руками достаточно проста.

После того как все расчёты выполнены, разрешения получены, а материал приобретён и доставлен на земельный участок, можно приступать к выполнению работ.

Преимущество такого метода строительства заключается в том, что все работы можно выполнить самому без привлечения специальной техники и специалистов. При условии сыпучего грунта траншея роется лопатами, а вместо железобетонных плит можно заливать монолит, армируя его металлом.

Разметка под фундамент дома.

Начните разметку с вбивания колышков по углам будущего строения.

Перед тем как сделать ленточный фундамент своими руками, нужно выполнить разметку участка. Для этого понадобится архитектурный план строящегося объекта с указанием всех стен и перегородок.

Согласно ему осуществляется отметка расположения на выбранном месте. Для облегчения последующих работ желательно заранее освободить участок от строительного мусора, веток и корней деревьев.

Кроме этого, можно снять верхний слой плодородной почвы толщиной не более 20 см. Его можно перенести на садовый участок или использовать для последующего озеленения территории вокруг постройки.

Разметка выполняется вбиванием деревянных колышков, размещаемых по углам. Между ними натягивается строительная нить, изображающая границы, за которые цоколь выступать не должен. Закончив, рекомендуется ещё раз внимательно проверить соотношение намеченного участка и плана, соотношение углов и прямые линии.

Разметка под фундамент частного дома.

Если планируется обустройство фундамента прямоугольной формы, не лишним будет сравнение длины его диагоналей. Если величины равные, можно приступать к земляным работам.

Планируя установить кирпичную печь или настоящий камин, рекомендуется подготовить отдельное основание. Оно не должно быть жестко привязано к ленточному, однако при слабой конструкции со временем строение может наклониться или лопнет одна из его сторон.

Земляные работы.

Нужно ли делать подсыпку для ленточного фундамента.

Стенки траншеи должны быть ровными.

Рытьё траншеи в ленточном фундаменте выполняется строго по намеченной траектории. Начинать рекомендуется с нижней точки земельного участка.

Стенки желательно делать ровными и вертикальными, при осыпании грунта может понадобиться сделать дополнительные деревянные или металлические щитки.

Это позволит избежать лишней работы и снизить расход строительных материалов.

Периодически глубина планируемого залегания подушки основания замеряется и сравнивается по всему периметру.

Подготовка траншеи.

На какую глубину делать ленточный фундамент.

Толщина подушки должна быть не менее 10 — 20 см.

Для распределения нагрузки от всей массы строения и снижения давления создаваемого почвой при пучении в холодное время года внизу траншей отсыпается песчано-гравийная подушка.

Её толщина делается не менее 10 – 20 см при условии, что она хорошо утрамбована. Рекомендуется делать её в 3 этапа, смачивая каждый ряд водой и хорошо утрамбовывая.

Песчано-гравийная подушка под дом.

Если не защитить подушку от вымывания, есть вероятность того, что при весеннем наполнении грунта водой песок просто размоет, поэтому на дно настилается рубероид, который ещё не позволит смешаться с песком цементной жиже, когда будет осуществляться заливка ленточного фундамента.

Кровельный материал можно не только застелить на дно, но и поднять на стенки траншеи на 15 – 20 см.

Монтаж опалубки.

Как делать опалубку для ленточного фундамента.

Перед тем как залить ленточный фундамент, нужно позаботиться о его максимальном выравнивании в горизонтальной плоскости. Это позволит снизить вероятность того, что цоколь будет выложен неровно. Монтаж выполняется с помощью различных материалов, которые есть в наличии:

Из отдельных элементов собираются ячейки нужной высоты и соединяются с помощью перемычек в одно целое. В некоторых участках делаются отверстия, необходимые для вентиляции будущего подполья. В них вставляются специальные трубы нужной длины, диаметр обычно составляет не менее 10 см. Подробнее о монтаже деревянной опалубки смотрите в этом видео:

Заливкой ленточного фундамента дома.

Заливку бетоном заканчивают не доходя до края на 3 — 4 см.

Перед тем как залить ленточный фундамент своими руками, нужно учитывать, что выполняется это не до верхнего края опалубки, а ниже него на 3 – 4 см.

Это позволит снизить вероятность того, что бетон будет разбрызгиваться при вибротрамбовке.

Для облегчения этой процедуры можно воспользоваться отметками, сделанными на внутренней стороне щитов по всему периметру или натянутой строительной нитью.

При необходимости построить ленточный фундамент с использованием теплоизоляции пиломатериал для опалубки можно заменить на экструдированный пенополистирол, собираемый друг с другом как детский конструктор.

Армирование конструкции.

Рекомендуется вязать арматуру проволокой.

Строительство дома – достаточно ответственное дело, потому к нему нужно подходить предельно внимательно. Это касается как приобретения материала, так и порядка выполнения работ. Все этапы строительства должны быть выполнены обязательно, игнорирование любого из них может привести к самым плачевным последствиям.

Армирование ленточного фундамента своими руками выполнить не так сложно, однако есть многочисленные нюансы, которые могут значительно повлиять на весь результат. В первую очередь это состыковка прутьев в углах и местах примыкания соседних стен. На этих участках металл сгибается и прокладывается по всей длине.

Из какой арматуры делать ленточный фундамент.

Во-вторых, диаметр продольных элементов не должен быть менее 10, а распределительных стяжек и перемычек не менее 6 мм. Для каждого каркаса нужно закладывать в среднем 5 – 6 продольных стержней.

На соединениях расстояние между перемычками становится равным не 60 см, как на прямых участках, а 20. Соединение прутьев выполняется внахлёст с накладыванием друг на друга на 50 – 60 см.

В-третьих, металл не должен касаться опалубки, так как при последующем удалении щитов появится прямое взаимодействие с грунтом, результатом чего станет образование очагов коррозии и разрушения арматуры под воздействием влаги. Более подробно об армировании смотрите в этом видео:

Определить количество армирующего материала можно исходя из объёма бетона. Коэффициент составляет 80 кг на 1 м3.

Делаем ленточный фундамент для дома.

Успевайте залить фундамент за 1 день.

Если все ранее описанные действия были выполнены, последующий монтаж ленточного фундамента не доставит особых проблем.

Определив количество нужного объёма (делается это путём умножения будущей высоты на длину и ширину), принимается решение: используется покупная бетонная смесь или изготавливается самостоятельно.

Заливка бетоном ленточного фундамента дома.

При этом следует учитывать, произведённый в заводском режиме продукт намного качественнее, чем сделанный самостоятельно.

При этом ещё нужно брать во внимание количество цемента и песка, которое нужно будет перемешать вручную.

В дальнейшем должны быть соблюдены следующие требования:

1. Заливка осуществляется в один день с небольшими интервалами не более 2 часов.
2. Стенки в ленточном фундаменте обязательно простукиваются.
3. Каждый залитый слой трамбуется и простукивается с помощью лома.

При самостоятельном изготовлении смеси нужно периодически переставлять миксер на разные места. Заполнение с одной точки не допускается.

Как делают ленточный фундамент.

Опалубку снимают только после набора фундаментом половины прочности.

Предотвратить ремонт фундамента спустя несколько лет после его заливки можно, соблюдая технологию его сушки и выдержки. В этот период нужно снизить вероятность механического или химического воздействия. Кроме этого, бетон очень чувствителен к повышенной температуре окружающего воздуха и резким перепадам.

Опалубку не рекомендуется удалять до момента набора составом более половины своей прочности, на это может понадобиться несколько дней. Кроме этого, всё время сушки он должен находиться под полиэтиленовой плёнкой или брезентом, и периодически смачиваться водой из садовой лейки (в жаркое время года).

Время полного затвердевания конструкции составляет от 1 до 1,5 месяцев. Это следует учитывать перед тем, как построить на нём капитальные стены. Несоблюдение срока набора прочности может привести к преждевременному разрушению.

Таким образом, вопрос о том, как сделать ленточный фундамент своими руками, полностью раскрыт. Исходя из информации, представленной выше, выполнить работы самостоятельно не так сложно. Для этого, прежде всего, нужно правильно произвести расчёты и выполнить все действия согласно инструкции. Только в этом случае строение прослужит много лет и не будет подвергаться разрушению из-за возможных ошибок.

Рекомендация: Хорошая обзорная статья, из нее вы узнаете как делать ленточный фундамент под дом. Самое главное не забудьте, что фундамент нужно делать под тот дом, который на нем будет построен, иначе ваш дом будет трескаться и вы потеряете свои деньги.

Расчет фундамента — подробная инструкция + видео

Доброго времени суток дорогие читатели!

Фундамент – основа вашего дома. Каким вы сделаете фундамент, таким и будет ваш дом. Если вы не правильно рассчитаете фундамент для дома, то соответственно он долго стоять не будет.

В этой статье вы найдете нужную информацию о фундаментах:

— как правильно сделать фундамент под дом,

— на какую глубину его заложить,

— как рассчитать ширину подошвы фундамента,

— какую нагрузку может выдержать фундамент от здания и многое другое.

ВИДЕО НА ЭТУ ТЕМУ ВЫ НАЙДЕТЕ В КОНЦЕ СТАТЬИ.

Самые распространенные фундаменты: ленточные, столбчатые, плитные и их производные.

Цель любого фундамента – выдерживать нагрузку от здания или сооружения, распределять ее и передавать нагрузку на основание (грунт).

Если грунт не выдерживает нагрузку от здания (болотистая местность), то перед началом строительства фундамента, можно сделать частичную замену грунта на более прочный, к примеру, засыпать граншлаком, (который со временем превращается в бетон), или использовать сваи.

Выбор того или иного фундамента в основном зависит от вида грунта и от глубины залегания грунтовых вод.

Подошва фундамента – это нижняя плоскость фундамента, которая опирается на грунт.

Глубина заложения фундамента – определяется как расстояние от поверхности земли (грунта), до подошвы фундамента. В основном глубина заложения фундамента зависит от двух факторов: уровень грунтовых вод и глубина промерзания грунта.

Если все нюансы и тонкости при заложении фундамента учтены, то это отразится на долговечности вышестоящего здания!

Помните, что затраты на заложение фундамента составляют от 15 до 25% и более, в зависимости от вида грунта, его промерзания и глубины грунтовых вод.

Если сэкономить на фундаменте не там где надо, то его переделывание и устранение ошибок будет очень затратно, а в некоторых случаях (как показывает практика) невозможно!

.

.

Подготавливаем участок в том месте, где будет стоять будущий дом. Очищаем участок от кустов, деревьев. Если верхний слой состоит из хорошей плодородной земли, то ее можно снять и перевести в то место, где она не будет мешать.

Желательно отвести поверхностные воды (осадки) в сторону, чтобы не затопляли строительную площадку.

Разметку фундамента начинают с разбивки плана дома в натуре. В проекте (на генплане) обычно указано к чему необходимо привязать дом. Чаще всего дом привязывают к дороге или к соседним зданиям.

В первую очередь размечаем, где будут находиться наружные стены дома. Для разметки лучше всего использовать деревянные или металлические колышки и капроновый шнур.

Итак: размечаем контур здания и забиваем по углам колышки.

Потом необходимо сделать обноску вокруг будущего здания. Обноска невероятно облегчают строительство на ранних стадиях! Если вы не хотите ее ставить, то можете не ставить, вы все равно сделаете все правильно. Но, как показывает практика, обноска значительно экономят время при дальнейшем заложении фундамента и строительстве цоколя.

Обноска – это два колышка к которым прибита ребром доска.

Для удобства забиваем обноску на расстоянии от края будущего котлована, на расстоянии от 2 до 5 м. С таким расчетом,  чтобы обноска не мешала работе тяжелой техники:

— экскаватору, который будет копать котлован,

— монтажному крану, который будет монтировать фундаментные блоки и плиты.

— нормальный подъезд миксера и тому подобное.

Иногда обноску делают сплошную – по всему периметру дома, но это не совсем удобно. Самый лучший вариант сделать обноску из небольших элементов похожих на маленькую скамеечку.

Обноску обычно располагают таким образом, чтобы на ней можно было отметить все оси.

Высота обноски – чаще всего делаем выше грунта на 500 – 600 мм. Можно сделать и повыше, к примеру на 100 – 150 мм выше будущего пола первого этажа.

Далее в доски обносок забиваем гвозди и натягиваем капроновый шнур (или тонкую проволоку) по осям стен здания.

Некоторые пренебрегают осями и используют за основу края наружных стен здания (или капитальных стен). Делать так не рекомендую, так как можно легко ошибиться.

Если будете все размечать от ОСЕЙ, то никогда не ошибетесь.

Когда оси пересекаются между собой образуется  прямой угол (90 градусов). Если пренебречь прямым углом, то получится кривой дом. Это вылезет при устройстве кровли и полов. Визуально можно заметить, что дом построен не ровно (без прямого угла), в первую очередь это видно на кровле дома!

Как сделать легко прямой угол – для проверки углов, можно использовать “Египетский треугольник”. От пересечения осей откладываем в одну сторону 3 м и в другую сторону от пересечения осей (перпендикулярно) откладывают 4 м (можно привязать узелок или кусочек проволоки). После этого соединяют первый и последний узлы рулеткой, должно получиться 5 м (квадрат гипотенузы).

Если тяжело проверить прямой угол, то самый лучший вариант померить диагонали. Диагонали должны быть одинаковыми по размеру.

Планировка площадки — желательно “отстрелять” площадку с помощью нивелира и узнать самую низкую и самую высокую точки (планировка площадки) и принять одну из отметок за исходную. Благодаря планировки площадки вы узнаете в каком месте необходимо больше копать, а в каком меньше.

Если нет нивелира, то можно использовать обычный гидроуровень (тонкая, прозрачная шланга, наполненная водой). На доске обноски делаем отметку карандашом (или забиваем гвоздь) и переносим эту отметку с помощью гидроуровня на другие обноски. В результате получается по периметру горизонтальная плоскость от которой можно отмерять глубину котлована или траншеи.

Когда мы будем отмерять глубину котлована (или траншеи) от горизонтальной плоскости, то и сам котлован внизу будет иметь ровную (горизонтальную) поверхность. Другими словами низ котлована будет ровный.

Итак: от осей откладываем параллельно с двух сторон края будущего фундамента. Натягиваем два капроновых шнура по краям фундамента и переносим на грунт с помощью обычного песка. То есть посыпаем руками песок прямо на капроновый шнур и на земле (на грунте) вырисовывается контур наружного и внутреннего края фундамента.

Затем сматываем капроновые шнуры, чтобы не мешали копать.

Полностью обноски убирают только после того, когда строители построят цоколь дома.

.

.

Котлованы (траншеи) чаще всего копают экскаватором. Форма котлована (траншеи) зависит от вида грунта и его глубины. В плотных, не сыпучих, грунтах стенки траншей обычно вертикальные (если траншеи не глубокие и грунтовые воды далеко от подошвы фундамента) и они используются вместо опалубки.

Глубина траншеи без опалубки:

— Максимальная глубина траншеи с ровными вертикальными стенками в гравелистых и песчаных грунтах – 1 м.

— Максимальная глубина траншеи с ровными вертикальными стенками в супесях – 1,25 м.

— Максимальная глубина траншеи с ровными вертикальными стенками в глинах и суглинках – 1,5 м.

 Если необходимо выкопать траншею глубже тех размеров, которые указаны выше, тогда необходимо дополнительно ставить опалубку для укрепления стенок траншеи или копать траншеи с откосами.

При заложении столбчатых фундаментов чаще всего выкапывают ямы квадратной или круглой формы. Ямы круглой формы с вертикальными стенками лучше всех устойчивы к обрушению стенок грунта. Даже в более агрессивной среде, когда уровень грунтовых вод высокий, стенки ям круглой формы более устойчивы к обрушению.

Ямы и траншеи для фундамента необходимо защитить от стока поверхностных вод. Если в траншеи (ямы) стекает вода с участка, то основание раскисает, разжижается и теряет несущую способность.

Можно отвести поверхностные воды, сделав канавы, отвалы и тому подобное.

Чтобы откосы траншеи не обваливались и основание не раскисало от атмосферных осадков, необходимо сразу же после выкапывания грунта закладывать фундамент. То есть, если выкопали траншею, то сразу необходимо делать фундамент.

Иногда выкапываем траншеи под половину дома. Заливаем ростверк, монтируем блоки выше уровня земли и засыпаем пазухи между блоками. Затем выкапываем вторую (оставшуюся) половину траншей и доделываем фундамент полностью. Этот способ применяем когда необходимо построить большой дом на маленьком участке.

Так как участок маленький, а будущий дом большой, то землю просто физически некуда деть!

Если вы выкопали траншею (котлован) и решили не сразу закладывать фундамент, а через какое – то время, то лучше всего полностью не докапывать траншею до проектных отметок на 10 – 15 сантиметров. Этот не докопанный грунт защитит дно траншеи от размокания и раскисания несущего грунта (во время осадков).

Непосредственно перед заложением фундамента, не докопанный грунт подчищается на нужные отметки.

Ни в коем случае нельзя досыпать обратно в траншею выкопанный грунт (в места случайного перебора)! Если грунт досыпать, то получиться в этом месте насыпной грунт. Из-за того, что досыпали в траншею грунт, будет неравномерная усадка фундамента и дом может лопнуть.

В местах случайного перебора грунта, яму можно засыпать песком (не более 100 мм), щебенкой, гравием и хорошо уплотнить. Так же в местах перебора грунта, яму в траншее можно заложить кирпичной кладкой или залить бетоном (самый лучший вариант).

.

.

Многие застройщики ошибочно считают, что чем глубже заложить фундамент, тем лучше. Застройщики полагают, что если подошва фундамента ниже уровня промерзания грунта это обеспечит надежную эксплуатацию фундамента.

Действительно, если подошва фундамента находиться ниже уровня промерзания грунта, то силы морозного пучения уже не могут давить на фундамент снизу вверх, то есть поднимать фундамент. Однако, не стоит забывать про боковое касательное морозное пучение грунта, которое действует на боковые поверхности фундамента.

Боковое касательное морозное пучение грунта, может вырвать фундамент из грунта, отделив его верхнюю часть от нижней. Такое бывает, если фундамент сделан из кирпича, камня или небольших блоков, особенно под легкими домами (деревянные дома, облегченные каркасные дома и тому подобное).

Для того чтобы избежать разрушения фундамента (сделанного из кирпича, камня или небольших блоков) на пучинистых грунтах, нужно не только заложить фундамент под жилой дом ниже уровня промерзания грунта, но также погасить силы бокового касательного морозного пучения грунта.

Для этого можно утеплить отмостку карамзитом, пенопластом или пумпаном.

Если же вы не будете делать утепленную отмостку, тогда можно связать стены фундамента (сделанного из кирпича, камня или небольших блоков) с помощью металлического каркаса. Каркас закладывают на всю высоту фундамента, связывая нижнюю и верхнюю часть между собой.

Можно и не использовать металлический каркас, тогда стены фундамента необходимо выкладывать снизу широкие, а к верху постепенно сужающиеся. Это значительно ослабит силы бокового касательного морозного пучения грунта.

Рисунок 3.1 Ленточные и столбчатые фундаменты, в пучинистых грунтах.

1- наклонные стены бутовой кладки; 2 – кладка из забутовочного кирпича; 3 – сердечник сделанный из железобетона; 4 – бетон; 5 – будущий цоколь; 6 – обратная засыпка грунтом; 7 – плита ж/б, опорная; 8 – плита бетонная; 9 – арматура; У.П.Г. – уровень промерзания грунта.

При возведении зданий и сооружений на крутопадающем рельефе необходимо брать во внимание возможный сдвиг, боковое давление грунта. Величина бокового давления грунта зависит от многих факторов (вид грунта, насколько крутой откос и тому подобное) и поэтому его достаточно сложно рассчитать.

Самый надежный фундамент на крутопадающем рельефе – ленточный, потому что он жестко связан между собой в поперечном направлении и продольном.

Столбчатый фундамент на крутопадающем рельефе необходимо жестко связывать поверху. Для связи лучше использовать железобетонный монолитный пояс, тогда все конструктивные элементы фундамента будут работать как единое целое.

1) Уровень промерзания грунта.

2) Высоту грунтовых вод.

3) Состав (вид) несущего грунта, на котором будет находиться фундамент дома (здания, сооружения).

Если зимой грунтовая вода находится ниже уровня промерзания грунта больше чем на 2 м, то для многих грунтов (мелкие и пылеватые пески, твердые глинистые грунты) глубина заложения фундамента рассчитывается без учета уровня промерзания грунта.

Другими словами – уровень грунтовых вод находится далеко от уровня промерзания грунта (более чем на 2 м), соответственно грунт относительно сухой и пучиниться не будет. Это значительно удешевит строительство фундамента!

А если грунтовая вода находиться близко к уровню промерзания грунта (до  2 м), то грунт (глинистые грунты, пески мелкие и пылеватые) насыщен водой и при морозе будет пучиниться. Поэтому когда грунтовая вода близко, грунт влажный. Фундамент необходимо закладывать с учетом промерзания грунта, то есть подошва фундамента должна находиться не выше (лучше чуть – чуть ниже) уровня промерзания грунта.

Минимальная глубина заложения фундамента.

Минимальная глубина заложения подошвы фундамента в сухих грунтах (мелкие и крупные пески, твердые глины) – 0,7 м.

Минимальная глубина заложения подошвы фундамента во влажных грунтах (мелкие и пылеватые пески, пластичные глинистые грунты, лессовидные суглинки просадочные) – 1,2 м.

Минимальная глубина заложения подошвы фундамента для дома, который имеет подвал. Подошву фундамента закладывают ниже уровня пола в подвале минимум на – 0,4 м.

Таблица 3.1 На какую глубину необходимо закладывать фундамент.

Для определения уровня промерзания грунта в вашей местности можно воспользоваться картой (смотрите ниже).

Рисунок  2.2. Глубина промерзания грунтов в сантиметрах.

.

Как самостоятельно определить уровень грунтовых вод и состав грунтов.

Определить уровень грунтовых вод достаточно просто: необходимо выкопать на строительном участке (на котором будет стоять будущий дом) шурф – колодец. Размер колодца приблизительно 1 метр на 1 метр и глубиной около 2,5 -3 м.

Шурф-колодец необходимо защитить от стока в него поверхностных вод и осадков. Наиболее достоверную информацию об уровне грунтовых вод, вы сможете получить осенью или весной, когда уровень грунтовых вод самый высокий.

Чтобы уменьшить затраты на выкапывание шурфа, его можно выкопать к примеру в том месте где будет подвал.

Благодаря шурф-колодцу вы узнаете не только уровень грунтовых вод, но и еще состав грунта.

Чаще всего верхний слой – это  плодородный слой, его обычно снимают, так как он не равномерно просаживается из-за гниения органических остатков (растения, корни) и дом может лопнуть. Плодородный слой легко узнать, так как он более темный. Толщиной плодородный слой от 100 до 1000 мм и более.

Под плодородным верхним слоем находится естественный подстилающий грунт. Этот грунт (естественный подстилающий) несущий и воспринимает нагрузку от  подошвы фундамента и выше стоящего здания.

Если естественные подстилающие грунты – средние и крупные пески, гравелистые, то это надежное основание для вашего дома. Глубина заложения фундамента в таких грунтах минимальная – 0,5 м.

Если естественные подстилающие грунты – пылеватые и мелкие пески, супеси, глины, суглинки, необходимо брать во внимание уровень грунтовых вод. При высоком уровне грунтовых вод у этих грунтов снижается несущая способность.

Если естественные подстилающие грунты –  суглинки лессовидные, то при небольшой влажности они могут воспринимать достаточно большие нагрузки. При высоком уровне грунтовых вод, суглинки лессовидные могут проседать даже от своего собственного веса. Как же отличить этот не очень надежный грунт от других?

Довольно просто – его необходимо опустить в воду. В отличии от обычных глинистых грунтов, суглинок лессовидный распадается в воде значительно быстрее.

.

.

Все грунты могут воспринимать нагрузку от выше стоящего частного жилого дома (кроме илов и торфяников). Индивидуальные дома имеют относительно небольшой размер и вес.

Если несущая способность грунта слабая, то необходимо увеличить площадь подошвы фундамента для уменьшения давления на грунт.Чем больше площадь подошвы фундамента, тем меньше давление на грунт.

Чтобы правильно рассчитать ширину подошвы фундамента, необходимо знать два основных показателя – вес дома (с учетом снеговых нагрузок) и вид грунта (несущий грунт), на который будет опираться дом.

а) Вес дома – необходимо рассчитать вес дома полностью с учетом снеговых нагрузок, мебели в доме (на втором этаже). Делается это очень легко, примерно за полчаса вы сможете посчитать полностью вес своего будущего дома.

б) Вид несущего грунта – все грунты разные и имеют разную несущую способность. Когда вы узнаете вид грунта, на котором будет стоять ваш будущий дом, вы сможете определить несущую способность этого грунта по таблице 4.1 (смотрите ниже).

К примеру каменистые грунты имеют самую высокую несущую способность: 5,0 – 6,0 кг/см2, а глины пластичные имеют слабую несущую способность: 1,0 – 3,0 кг/см2.

Таблица 4.1  Расчетные сопротивления грунтов и их виды.

Итак: когда известен общий вес здания и какую нагрузку может воспринимать грунт (на сантиметр квадратный), высчитываем площадь подошвы фундамента.

Делается все очень просто и для наглядности давайте рассмотрим пример – как определить ширину подошвы фундамента (площадь подошвы фундамента) для двухэтажного жилого дома.

Пример:

Двухэтажный жилой дом 12 метров на 12 метров. Дом без подвала.

1) Определим общий вес здания, все считаем в сантиметрах и килограммах:

а) Определим вес крыши дома:

— Крыша деревянная, легкая поэтому будет весить относительно не много, около 3 000 кг.

— Кровля металлочерепица, приблизительно весит 800 кг.

— Снеговая и ветровая нагрузка не очень большая и возьмем приблизительно 2000 кг.

Итого: общий вес крыши приблизительно – 5 800 кг

б) Определим вес коробки дома:

— Приблизительно на этот дом пойдет 15 000 лицевого кирпича. Один кирпич весит допустим 4 килограмма.

15 000 шт • 4 кг = 60 000 кг.

— Приблизительно на дом пойдет 2 500 ракушечника. Один блок ракушечника весит приблизительно 15 кг.

2500 шт • 15 кг = 80 700 кг.

— На капитальные стены, перегородки и некратности, приблизительно пойдет 12 000 шт красного одинарного кирпича. Один красный кирпич весит около 3,8 кг.

12 000 шт • 3,8 кг = 45 600 кг.

— Перекрытие дома, первого и второго этажа – круглопустотными ж/б плитами 34 штуки. Размер плиты 6 м на 1,2. Одна плита весит приблизительно 2 200 кг.

34 шт • 2 200 кг = 74 800 кг.

— Раствор для кирпича и ракушечника, стяжка (на втором этаже), отделка (штукатурка) будет приблизительно весить – 63 000 кг.

— Мебель (на втором этаже) и оборудование будет весить приблизительно 5 000 кг.

Итого: общий вес коробки дома будет около – 329 100 кг.

в) Определим вес цоколя и фундамента:

— Приблизительно на цоколь пойдет 6 500 шт кирпича. Один кирпич весит около 3,8 кг.

6 500 шт • 3,8 кг = 24 700 кг.

— Фундаментных блоков (пятерка) пойдет около 20 шт (два ряда блоков). Один блок весит около 1 600 кг.

40 шт • 1 600 кг = 64 000 кг.

— Ростверк из бетона будет весить около 15 840 кг.

— Раствор для кирпича и монтажа блоков необходимо около 0,52 м3. Один м3 раствора весит около 2 000кг.

0,52 м3 • 2000 кг = 1040 кг.

— Арматура в растверке будет весить около 500 кг.

Итого: общий вес цоколя и фундамента будет около – 106 080 кг.

Общий вес здания будет около 440 980 кг. То есть этот вес (441 тонны) будет давить на грунт.

2)Рассчитаем ширину подошвы (площадь подошвы) фундамента.

Допустим ширина подошвы фундамента (ростверка) такая же, как и ширина блока, а именно 50 см. Длина периметра 4 800 см

4 800 см • 50 см = 240 000 см2 (площадь опирания дома на грунт).

К примеру грунт, на который будет опираться дом весом 440 980 кг, глина пластичная. К примеру, глина пластичная может воспринимать  2 кг на один сантиметр квадратный.

240 000 см2 • 2 кг = 480 000 кг/см2 – вес, который может воспринимать грунт (глина пластичная).

Итак: наше здание весом 440 989 кг давит на грунт (глина пластичная). Площадь опирания здания на грунт 240 000 см2. Несущая способность грунта 480 000 кг/см2.

480 000 кг/см2 – 440 989 кг = 39 011 кг – запас прочности.

Ширина подошвы фундамента (ростверка) – 50 см.

.

Ширина подошвы фундамента 500 мм. Данное здание весом 441 тонна с легкостью выдержит грунт (глина пластичная). Запас прочности 39 тонн, то есть на грунт можно еще увеличить нагрузку (если необходимо) 39 тонн.

.

Как построить фундамента дома.

Подведем итоги. Сегодня благодаря статье вы узнали: как сделать разметку для фундамента, как рассчитать глубину заложения фундамента, какую нагрузку он сможет выдержать, какую необходимо делать ширину подошвы фундамента, как определить уровень грунтовых вод и многое другое.

Вы получили огромное количество полезной и практической информации. Что вы думаете по поводу этой статьи и что бы вы могли еще дополнить?

Самое интересное и полезное на эту же тему:

пошаговая инструкция изготовления, укладка и монтаж своими руками, возведение его на уклоне и как делать мелкозаглубленный?

Ленточный фундамент является самым распространенным основанием сооружений разного типа, чему способствует его универсальность. Несмотря на повышенную трудоемкость и определенную сложность, его можно возвести своими руками.

Технология строительство ленточного фундамента (глубокого заложения и мелкозаглубленный) для дома требует соблюдения специфических правил и порядка работ.

Технология: подробная пошаговая инструкция изготовления своими руками

Как же правильно заливать ленточный фундамент? Рассмотрим процесс строительства поэтапно.

Подготовка земельного участка

Строительство дома начинается с подготовительных работ, когда необходимо осуществить следующие шаги:

1. Инженерно-геологические исследования. Их целью является определение состава грунта и его несущей способности, а также глубина залегания грунтовых вод. Проводятся исследования путем бурения скважин и отбора образцов. Полученные результаты учитываются при расчетах основных параметров фундамента постройки.
2. Проведение расчетов и составление плана. Определяется заглубление фундамента.
3. Установка ограждения. Оно может представлять собой временную ограду по всему периметру дома или забор, который останется и после завершения строительства.
4. Подготовка подъездных путей. Надо учитывать, что строительство может осуществляться в любую погоду, а использовать, возможно, придется грузовой автотранспорт, землеройную и подъемную технику. Один из самых простых вариантов – засыпка слоя щебня средней фракции.
5. Очистка стройплощадки от мусора и растительности. Пни деревьев выкорчевываются.
6. Выравнивание площадки.

Особенности возведения на неровном участке, уклоне

Определенные проблемы вызывает строительство на участках с неровным рельефом и на склонах.

Для того чтобы заложить ленточный фундамент на таких участках, нужно на них  обеспечить отвод водных потоков, стекающих сверху. Для этого делается временная дренажная система.

Перед стройплощадкой копается поперечная, перехватывающая канава, которая будет собирать стоки. От нее делаются отводные канавы, проложенные по обоим краям участка, отводящие водные потоки от стройплощадки.

Важно учитывать, что этот дренаж является временным (только на период строительства), т.к. канавы нельзя прокладывать слишком близко к фундаменту. Окончательная дренажная система обустраивается уже после заливки основания.

Как делать разметку?

Следующий важный подготовительный этап – разметка фундамента. Прежде всего, обеспечивается привязка строящегося дома к существующим объектам. Минимально допустимые расстояния определены СП 30-102-99 и СП 53.13330.2011.

В частности жилой дом должен располагаться не ближе 3 м к соседнему участку и 5 м от проезжей части улицы. Расстояние между строениями – не менее 6 м.

С учетом «красных линий» уточняется местонахождение дома, и начинается непосредственная разметка:

1. Разметка производится по оси (средней линии) ленты фундамента. В одном из углов вбивается колышек, а от него прочерчивается направление фасадной стены.
2. По правилу «египетского треугольника» строится правильный прямой угол (вершина – вбитый колышек, а одна из сторон – прочерченная линия фасада). Правило основано на соотношении сторон в прямоугольном треугольнике 3:4:5 (катеты — 3 и 4 условные единицы, гипотенуза – 5). Прочерчивается направление смежной стены (2-ой катет треугольника).
3. На отмеченных линиях отмеряется длина соответствующих стен. Вбиваются колышки, определяющие расположение 2-го и 3-го углов дома. В этих углах опять строятся прямые углы по правилу «египетского треугольника». Пересечение 2-х новых линий (катетов) дает 4-ый угол дома.
4. Разметка правильного прямоугольника проверяется путем сравнения диагоналей. Их разница не должна превышать 1 см.
5. Контур бетонной ленты отмечается канавками на поверхности земли по всему периметру. Это позволит рационально копать траншею.

При рытье траншеи повредится разметка ленты, а потому она переносится за границы траншеи. Для этого устанавливается обностка, составляемая из вертикальных стоек, удаляемых от вбитых угловых кольев на расстояние 1-1,5 м по диагонали. Расстояние переноса должно быть строго одинаковым во всех углах. Обычно для обностки применяются деревянные рейки.

На высоте цокольной части дома между стойками натягивается шнур по всему периметру дома. Он формирует четкий прямоугольный контур фундамента, и становится ориентиром для проведения последующих работ.

Если план фундамента дома не имеет правильной формы, то вначале, все равно, строится прямоугольник, а затем вносятся необходимые коррективы. Так, например, обеспечивается Г-образная или трапецевидная форма.

После разметки несущих, внешних стен размечаются внутренние перегородки, под которыми также возводится фундаментная лента. В месте примыкания вышеуказанным способом строятся прямые углы. Расположение перегородок соответствует плану дома.

Определенные проблемы создает неровный рельеф участка. Здесь придется использовать нивелир. С его помощью размечаются точки на стойках обноски по высоте так, чтобы натянутый шнур формировал строго горизонтальную плоскость.

Подготовка траншеи

Рытье траншеи может обеспечиваться землеройной техникой или производиться вручную, в зависимости от размеров дома и заглубления фундамента. Важный ее параметр – глубина. Она равна сумме заглубления бетонной ленты и толщины подушки, гидроизоляции и утеплителя.

Для обустройства глубокозаглубленного фундамента глубина выбирается на 20-30 см ниже уровня промерзания грунта.

Для мелгозаглубленного ленточного фундамента (МЗЛФ) глубина зависит от свойств грунта.

•  для непучинистых грунтов с глубиной промерзания до 2 м и для слабопучинистых, твердых грунтов с промерзанием до 1 м — заглубление на 0,4-0,5 м;
•  для непучинистых грунтов с глубиной промерзания до 3 м и для слабопучинистых, твердых грунтов с промерзанием до 1,5 м — заглубление на 0,7-0,8 м;
•  при больших глубинах промерзания — минимальное заглубление составляет 0,9-1 м.

Параметры регламентирует СНиП II-Б 1-62.

При рытье траншеи для ленточного фундамента следует соблюдать такие правила:

• ширина траншеи превышает ширину ленты на 50-60 см в каждую сторону;
• в плотных грунтах (глина, суглинок) можно формировать вертикальные стенки траншеи, в песчанике и супеси необходим их уклон на 8-12 градусов для исключения осыпания;
• дно траншеи уплотняется и выравнивается, что позволяет избежать перерасхода материалов;
• через каждые 50-70 см проходки делаются промеры глубины траншеи.

После завершения землеройных работ на дно траншеи засыпается подушка. Она составляется из слоя песка толщиной 30-50 см и щебня (гальки) толщиной 10-20 см. Укладка начинается с засыпки песком с увлажнением и уплотнением. Затем, формируется щебневый слой, который тщательно утрамбовывается и выравнивается. Общая толщина подушки составляет 40-70 см. Ширина ее должна превышать ширину бетонной ленты.

Поверх подушки укладывается геотекстиль и гидроизоляция. Для нее, чаще всего, используется толстая полиэтиленовая пленка или рубероид. Укладка обеспечивается в 2 слоя. Можно применить иные битумные материалы (технониколь, бикрост и т.п.).

Монтаж опалубки

Качество ленточного фундамента во многом зависит от правильности установки опалубки для заливки бетона. Она изготавливается из листовых материалов (фанера, ОСБ, металл, пластик) или обрезной доски шириной не менее 20 см и толщиной более 2 см.

Работа по монтажу осуществляется в таком порядке:

1. Из выбранного материала (чаще всего, доска хвойных пород) сбиваются щиты. Их высота должна превышать высоту фундамента на 5-7 см. Зазор между досками – не более 2-3 мм.
2. По всей длине траншеи с 2-х сторон вбиваются деревянные колья с шагом, не превышающим длину щитов.
3. Щиты устанавливаются в 2 ряда, параллельно друг другу и закрепляются на кольях. Расстояние между щитами строго соответствует ширине бетонной ленты (с учетом гидроизоляции).
4. Дополнительное укрепление опалубки обеспечивается откосами снаружи и горизонтальными распорками внутри конструкции.
5. Верхний край опалубки тщательно выравнивается с помощью строительного уровня.
6. На стенках опалубки изнутри закрепляется гидроизоляция, исключающая утечку влаги из раствора и самого раствора через щели щитов. Обычно применяется рубероид. Можно использовать геотекстиль.

По ходу установки опалубки в ней делаются продухи в виде закладок из пластиковых труб или короба. В дальнейшем через них можно вводить в дом инженерные коммуникации.

Армирование

Для придания требуемой прочности фундаменту необходимо армирование бетонной ленты металлическими элементами. Оно обеспечивается с помощью непрерывного по всему периметру армирующего каркаса.

Он монтируется из нескольких горизонтальных слоев стальной арматуры, связанных в единую конструкцию вертикальными стержнями.

Для МЗЛФ достаточно уложить 2 яруса, для ЗЛФ в зависимости от глубины может монтироваться 3 и более слоев на расстоянии 50-70 см друг от друга.

Горизонтальные слои формируются из 2-х параллельно уложенных арматурных стержней диаметром 12-16 мм. Вертикальные элементы изготавливаются из стальной арматуры диаметром 10-12 мм. При соединении их между собой сварка не применяется. Оно обеспечивается с помощью стальной вязальной проволоки.

Армирующие ярусы должны быть удалены от края бетона на расстояние не менее 3 и не более 8 диаметров арматуры. Обычно удаление составляет 5 см. При монтаже важно соблюдать принцип непрерывности армирующего каркаса по всему периметру фундамента.

Заливка бетона

Заливка бетона в опалубку осуществляется с учетом следующих нюансов:

1. Бетонирование обязательно производится в один прием, непрерывно, но слоями по 20-30 см с уплотнением вибратором. Предыдущий слой не должен «схватиться» (отвердеть) для исключения появления воздушных прослоек и границ между слоями. Должна сформироваться монолитная масса по всей высоте и длине ленты.
2. Раствор не должен сбрасываться с высоты более 120 см. Для удовлетворения этого требования монтируются специальные желоба для подачи бетона.
3. После завершения заливки обеспечивается надлежащий уход за бетоном. Для исключения быстрого испарения влаги фундамент укрывается пленкой. В течение 3-5 суток обеспечивается периодическое увлажнение. При необходимости осуществляется подогрев.

Важно обеспечить непрерывность процесса бетонирования, а это возможно только при использовании бетономешалки нужного объема или заказа готового раствора и доставки его бетоновозом. Опалубка снимается после полного отвердения бетона, т.е. не ранее через 10-14 суток.

Гидроизоляция

После демонтажа опалубки необходимо обеспечить защиту фундамента от воздействия влаги. Гидроизоляция может накладываться путем обмазывания, оклеивания, оштукатуривания или закрепления объемного покрытия. Наиболее эффективными оказываются комплексные методы. Важно, чтобы гидроизоляция образовывала непрерывный герметичный слой по всей поверхности стенок фундамента.

Один из наиболее распространенных вариантов реализуется следующим образом. Вся поверхность стенок бетонной ленты (снаружи и внутри сооружения) обмазывается битумом или битумной мастикой.

Сверху укладывается рубероид, причем с перекрытием полос 10-15 см. Сверху можно осуществить штукатурку с введением в раствор специальных добавок.

При проведении обратной засыпки зазора между фундаментом и стенками траншеи необходимо использовать только непучинистый грунт. Глина в этом случае не подходит. Снижает пучинистость песок.

Утепление

Теплоизоляция ленточного фундамента продлевает его срок службы и позволяет создать теплый подвал. При необходимости она накладывается на стенки бетонной ленты до монтажа гидроизоляции.

В качестве утеплителей, чаще всего, используются листы и плиты из:

• пенопласта,
• пенополистирола,
• пенополиуретана,
• пенополиэтилена,
• или маты из минеральной ваты.

В последнем случае повышаются требования к гидроизоляции. Можно использовать современные рулонные теплоизоляционные материалы.

Фото

Фото подборка процесса строительства ленточного фундамента:

Полезное видео

Как правильно сделать ленточный фундамент своими руками, подскажет полезное видео:

Заключение

Ленточный фундамент находит широкое применение в частном домостроении. Его можно строить самостоятельно, но при условии соблюдения установленных норм и технологии строительства.

Важно тщательно провести подготовительные работы, обеспечить армирование и правильно залить бетонную ленту. Не менее важен последующий уход за бетоном, до набора им необходимой прочности.

советов по выбору лучшего фундамента для вашего нового плана дома

Строите новый дом? Вам нужно начать с нуля

Один из элементов, связанных с постройкой дома вашей мечты, который, возможно, не мешает вам спать по ночам, но должен — это фундамент вашего дома. Легко увлечься элементами домашнего декора, планами этажей, цветами краски, бытовой техникой и ландшафтным дизайном, но вам действительно нужно начать с основ, включая основы плана дома.

Существует множество факторов, которые влияют на выбор правильного фундамента для вашего дома. Некоторые примеры включают в себя, состоит ли земля, на которой будет построен ваш дом, из песка или глинистой почвы, и находится ли она на заболоченных территориях, на коренной породе или подвержена наводнениям. В конце концов, тип почвы на участке под застройку во многом определит тип фундамента, который вам понадобится для поддержки вашего дома.

На что следует обратить внимание

Каковы именно причины для определения лучшего фундамента плана дома?

1. Прежде всего, фундамент должен выдерживать нагрузку дома, на который вы его возлагаете. В зависимости от типа дома, который вы строите, а также от общего размера и веса нагрузки, которую должен выдержать фундамент, фундамент должен быть достаточно прочным, чтобы выдержать дом, иначе у вас наверняка возникнут проблемы с ним.Дизайнер выбранного вами плана дома учтет все эти соображения при проектировании дома. Если вы выберете другой фундамент из доступных вариантов проектировщика или сделаете модификацию фундамента, не указанного в списке вариантов на странице сведений о плане, то опять же, дизайнер позаботится о том, чтобы фундамент мог поддерживать структуру. Если вы решите приобрести план дома и самостоятельно обработать фундамент, обязательно попросите квалифицированного дизайнера / архитектора или инженера подписать фундамент перед началом строительства.

2. Кроме того, фундамент необходимо укладывать на устойчивый и ненарушенный грунт, чтобы избежать сдвигов опоры фундамента, которые могут привести к разрушению конструкции. Сертифицированный, опытный подрядчик по строительству убедится, что условия созданы, прежде чем копать и устанавливать фундамент.

3. Еще один важный фактор, который следует учитывать при выборе наилучшего жилого фундамента, — это убедиться, что фундамент останется сухим.Будут ли грунтовые воды иметь доступ к вашему фундаменту? Влажный фундамент — это не прочный фундамент. В большинстве загородных районов перед строительством дома требуется провести «испытание на содержание влаги» в почве, чтобы убедиться, что почва будет правильно пропускать через него воду для септической системы. Почва, прошедшая тест на эксплуатационные характеристики, не должна иметь проблем с грунтовыми водами с глубоким (цокольным) фундаментом.

4. В случае отсутствия (или даже завершения) испытания на содержание перхоти вы можете попросить местную инженерную компанию провести испытание грунта, которое определит, какой тип почвы присутствует, содержание влаги и качество уплотнения.Проверка грунта гарантирует, что ваш фундамент будет работать правильно.

5. Установка водостоков и водосточных желобов для отвода влаги с крыши — хороший способ удержать лишнюю влагу от фундамента после строительства. Использование материалов, обеспечивающих дренаж вдали от фундамента, таких как гравий и песок, может помочь защитить фундамент от опасной влаги. Если вы хотите сделать еще один шаг по защите фундамента от влаги, подумайте об установке подкладной дренажной подушки.Проконсультируйтесь по этому поводу со своим подрядчиком. При установке слоя полиэтиленовой пленки между дренажной подушкой и фундаментом вы также можете заблокировать водяной пар и почвенные газы. Это может даже улучшить качество воздуха в вашем доме.

Типы фундаментов

Подвал

В зависимости от типа дома, который вы строите, и географического положения района, в котором вы строите, ваши потребности или желания иметь подвал могут измениться.В конце концов, вы же не стали бы строить подвал в своем доме на берегу моря с высоким уровнем грунтовых вод, не так ли? Проекты домов с подвалами в основном встречаются на Северо-Востоке или Среднем Западе, где почва может поддерживать структурные компоненты для одного.

Строительство вашего подвального дома, скорее всего, начнется с дыры глубиной восемь или более футов. Часто фундамент состоит из опор, расположенных ниже глубины промерзания, и стен, которые ограждают бетонную плиту толщиной 4 дюйма. Стены подвала могут быть сформированы из залитого бетона (изолированного или нет), сложенных друг на друга бетонных блоков (изолированных или нет), изолированных бетонных панелей или даже обработанной давлением древесины и фанеры (постоянный деревянный фундамент), чтобы обеспечить надежную опору конструкции. остальная часть дома.

Поскольку дома часто имеют опоры, закрепляющие конструкцию, особенно те, которые находятся в более холодном климате, строители часто добавляют подвал, поскольку им уже приходится копать так глубоко, чтобы установить опоры. Это оставляет домовладельцу дополнительные квадратные метры для собственных нужд или увеличения будущей стоимости перепродажи. Утепление плиты и стен будет необходимо для отделки подвального помещения, так как это уменьшит образование плесени и грибка в теплую погоду и улучшит всесезонный контроль температуры.

Для тех, у кого есть участки под уклоном, выходом на улицу или дневным светом, подвал может быть еще лучшим вариантом. Эти типы подвалов часто имеют меньше проблем с сыростью и в целом более удобны в качестве жилого помещения, потому что пропускают довольно много естественного света.

Ползун

Не совсем подвал, но тем не менее, подвальное помещение позволяет удерживать структуру дома над землей. Зачем кому-то искать пространство для ползания в своем новом фундаменте? Часто это делается для того, чтобы обеспечить доступность сантехнического оборудования и оборудования HVAC для облегчения будущего ремонта при отсутствии подвального помещения. Если вы определили, что ползунок будет лучшим фундаментом для вашего плана дома, вам может быть интересно, что нужно для его строительства.

В этом типе фундамента заливают фундамент и короткие фундаментные стены. Обычно они имеют высоту 20 и более дюймов, поэтому пространство для ползания предоставляет как раз такое количество пространства для маневрирования. Вам придется ползать на животе или четвереньках, чтобы добраться до инженерных сетей, если они действительно нуждаются в ремонте в будущем. Подрядчики часто предлагают установить пароизоляцию над почвой, чтобы избежать проблем с плесенью. Добавление подвесного пространства обычно не защищает дом от затопления, как некоторые могут подумать, но оно значительно упростит ремонт любой крупной сантехники, кондиционирования и отопления, чем плиточный фундамент.

Плита

Фундамент из плит, построенный непосредственно на земле без предварительной выкапывания под подвал, вероятно, является наиболее распространенным типом фундамента для стандартного дома, построенного на стабильном участке земли.Сначала необходимо выровнять землю и вырыть пространство вокруг того места, где будет сидеть фундамент. Обычно гравий или мелкие камни разбрасывают по площадке и заливают бетоном, чтобы сформировать плиту толщиной от 4 до 6 дюймов, а также периметр и внутренние опоры (как опоры для стен и колонн).

Каковы преимущества плитного фундамента? Обычно это дешевле и проще в строительстве, что сокращает общие сроки строительства вашего дома. Единственным недостатком может быть неровная или нестабильная почва под ней, которая со временем может привести к растрескиванию и разрушению фундамента.Кроме того, под плитой могут быть закопаны сантехника и иногда даже системы вентиляции и кондиционирования, что может затруднить их ремонт или замену. И, конечно же, вы теряете лишние кладовые или жилое пространство в будущем, которое у вас могло быть с подвалом. Несмотря на недостатки, плитные фундаменты по-прежнему остаются наиболее популярными благодаря их невысокой стоимости и простоте строительства.

Для домов со сложной землей

Если построить фундамент из плит невозможно из-за типа земли, на которой вы планируете строить, например, на холме, на неустойчивой почве или песке, что вы можете сделать? В таких случаях фундамент для пирса часто является лучшим вариантом для вашего дома.

Фундаменты опор закладываются с использованием квадратных или круглых бетонных подушек в стратегических точках по периметру (и в пределах площади основания) сооружения. Опорные площадки выкапываются и устанавливаются в почве, обычно на коренной породе или другом участке грунта, который инженер определяет как достаточно устойчивый для поддержки; затем бетонные или обработанные под давлением деревянные колонны заливаются или устанавливаются поверх опорных площадок и соединяются горизонтальными балками (балками) из дерева или стали. Балки поддерживают стены и пол вашего дома.Ваш подрядчик может определить, является ли подход к пирсу лучшим основанием для вашего плана дома, в зависимости от типа земли, на которой он будет построен. Некоторые фундаменты пирсов поднимают конструкцию дома на 8 и более футов, что делает их идеальными для использования на побережье, на берегу моря или в зонах затопления, где возможно затопление. Они также идеально подходят для холмистой или гористой местности, чтобы компенсировать отсутствие ровного места для размещения дома.

Здесь, в The Plan Collection, мы понимаем, насколько важен фундамент вашего дома для обеспечения безопасности и защиты вашего дома на десятилетия вперед.Поэтому важно, чтобы вы выбрали лучший фундамент для плана дома, который вы выбрали с помощью The Plan Collection, и сможете спокойно построить дом своей мечты!

Какой тип фундамента лучше?

Какой тип фундамента должен быть у вашего нового дома? Каждый отличный план этажа начинается с прочного фундамента, поэтому создавайте свой вариант, наилучший для ваших условий! Важно выбрать правильный тип фундамента для вашего дома — получите здесь небольшое руководство, и мы знаем, что вы сделаете правильный выбор! Давайте углубимся и узнаем больше о каждом типе фундамента.

Плита — Самый популярный тип фундамента

Около половины всех новых домов, построенных в У.С. построены на плитном фундаменте. Поскольку плита является наиболее экономичным выбором, клиенты выбирают этот недорогой вариант. Что касается фундамента, это быстро и просто — плиту часто можно вылить прямо на землю или на подушку из гравия. Вашему строителю, возможно, придется заранее провести небольшие раскопки, чтобы создать пригодную для использования поверхность.

Фундамент из плит — отличный вариант для теплого и сухого климата, где глубина промерзания не будет проблемой.Они также идеально подходят для областей, где уровень грунтовых вод не позволяет использовать подвалы. Однако плита, скорее всего, не подойдет, если вы строите участок с уклоном (в зависимости от ваших условий лучше всего подойдет подвал или подвал).

Crawlspace — Лучшее из обоих миров

Подземное пространство объединяет аспекты фундамента подвала и перекрытия. Достаточно недорогой дизайн пространства для сканирования помогает тем, кто надеется не терять бюджет.Между тем, 2-3 фута (или более) пространства под домом предоставят его владельцу столь необходимый доступ к механическим и сантехническим приборам. Это поможет сэкономить время и деньги на ремонте на долгие годы!

Подземное пространство — также замечательный вариант для клиентов, строящих на наклонном участке. Опоры используются для создания ровной основы для строительства дома. Ползания также выбираются в большинстве зон затопления, потому что пространство между первым и вторым этажами действует как барьер, защищающий от затопления.

Подвал — дополнительные квадратные метры

Фундаменты подвала — самые дорогие в строительстве, но они дают невероятные преимущества! Вы создаете изобилие дополнительных квадратных метров, когда решаете строить с этим типом фундамента — не говоря уже о том, что доступ к инженерным сетям становится несложным! Создайте игровую зону, семейную комнату или гостевое пространство. Единственным ограничением является ваше воображение!

Те, кто строит в более холодном климате, часто предпочитают строить с фундаментом подвала. Это из-за морозов. Фундаменты для дома должны быть вырыты и залиты ниже уровня местного мороза, поэтому выбор будет немного дальше и сделать полноценный подвал намного проще.

Прежде чем вы уйдете, давайте кратко рассмотрим различные типы подвалов.

Подвал:

Подвал в земле либо полностью, либо в основном подземный.Единственный доступ к подземному подвалу — через главный уровень дома. Некоторые начинаются на уровне земли, а другие начинаются чуть выше, чтобы оставить место для небольших окон для света. Заказчики обычно выбирают подземный подвал при строительстве на ровном участке, так как затраты на раскопки подвала для пешеходов могут быть дорогостоящими.

Дневной свет или выход в подвал:

Подвал с дневным освещением или выходом из дома имеет одно или несколько полноразмерных окон на внешних стенах. Термин «выход в подвал» часто используется, когда есть дверь, ведущая на улицу.Наши клиенты часто предпочитают дневной свет или подвал, потому что в нем отсутствует «ощущение подвала», которого они не любят. Это происходит благодаря естественному свету, который пропускают его окна и двери. Это отличный выбор при строительстве на наклонном участке!

Ознакомьтесь с нашими планами дома с подвалами или для получения дополнительной информации о подвалах посетите наш блог — Преимущества дневного подвала!

различных типов фундаментов для дома

Эллисон Гункель

Обсуждения домовладения часто охватывают множество тем, от основных схем домашнего декора до оборудования и бытовой техники.

Обсуждения строительства дома часто охватывают множество тем, от украшения схем до оборудования и бытовой техники. Однако очень важное решение, которое следует принять в первую очередь, — это тип жилого фундамента, который будет заложен для вашего дома.Простое определение фундамента — это часть конструкции здания, цель которой — перенести вес здания на землю. Звучит просто, правда? Можно не осознавать, что у чего-то столь простого и важного есть так много возможностей.

Перед тем, как углубиться в различные типы фундаментов дома, приведу несколько требований, которые применяются ко всем фондам, от самого маленького садового сарая до самой большой большой виллы.

1. Способность удерживать дом —
   Многие из сегодняшних фундаментов перестроены, чтобы выдерживать нагрузку построенного на них дома.Однако очень важно, чтобы нагрузка не превышала несущую способность фундамента — в этом случае фундамент гарантированно выйдет из строя. Фундаменты также должны быть размещены на ненарушенной почве, которая не будет значительно деформироваться со временем, так как это вызовет проблемы и вызовет повреждения в будущем.
2. Защита от грунтовых вод —
   Основная причина сырости фундамента — грунтовые воды, которые попадают туда, где они не должны быть. Решение может быть проще, чем вы думаете.Очевидный выбор — построить на холме, то есть наклонить землю подальше от фундамента и позволить гравитации идти своим чередом. Другое решение — эффективные водосточные желоба и водосточные трубы, которые направляют сток с крыши за пределы конструкции. Дренажный материал, такой как песок, гравий и другие пористые вещества, позволяет воде проходить сквозь нее, а не собираться, отводя лишнюю влагу от фундамента. Водонепроницаемые уплотнения не являются решением проблемы плохой водоотводной системы. Хороший дренаж в сочетании с гидроизоляцией может обеспечить длительную защиту от влаги.
3. Блокировка грунтового газа / водяного пара —
   Установка подкладки дренажа — еще один способ удержать влагу от фундамента. Размещение слоя полиэтиленовой пленки между дренажной подушкой и фундаментом предотвращает проникновение водяного пара в фундамент и загрязнение воздуха в помещении. Эта же дренажная подушка не дает неизвестным почвенным газам ухудшать качество воздуха в помещении. Строя дом, трудно понять, чему подверглась ваша почва.Принятие подобных мер гарантирует, что эти потенциально вредные материалы не смогут проникнуть через ваш фундамент в ваш дом.


Тип жилого фундамента, который вы выберете, во многом будет зависеть от региона, в котором вы строите, от вашего конкретного участка земли и вашего бюджета. Обязательно проконсультируйтесь с вашим подрядчиком перед началом строительства. Предложения подрядчика следует внимательно рассмотреть; не стесняйтесь спрашивать, почему рекомендуется именно тот тональный крем.Если вы не уверены в рекомендации, найдите время, чтобы проконсультироваться с рядом подрядчиков и посмотреть, каков консенсус, прежде чем вы продолжите строительство чего-то, что вам может быть не нужно, или что на самом деле может не подходить для вашего дома.

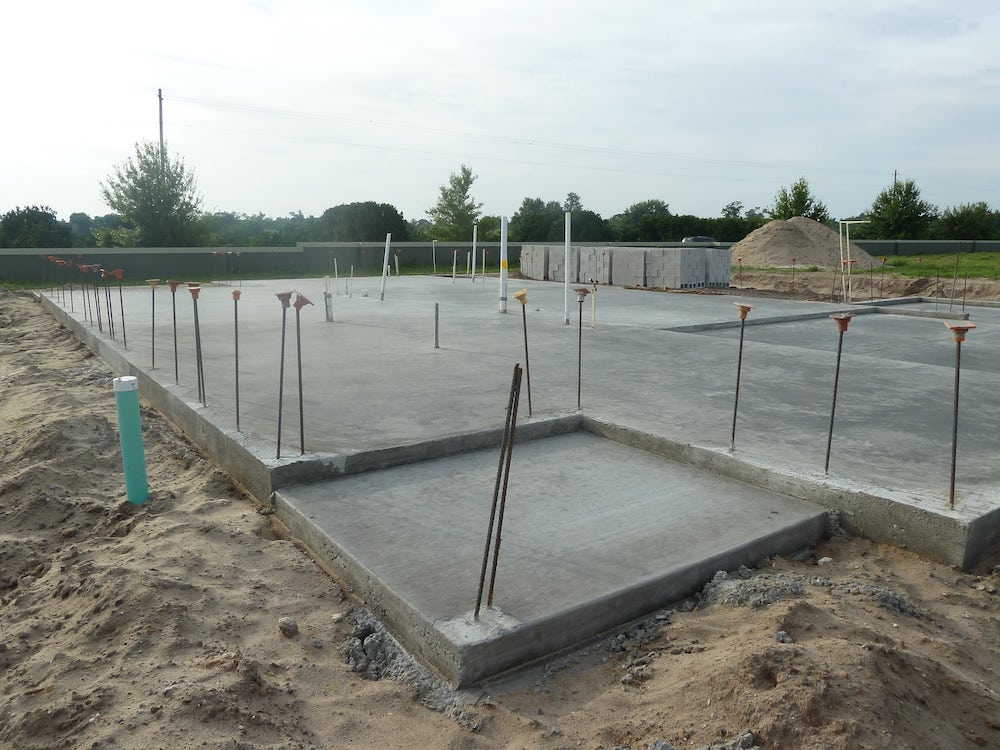

Фундамент из плит

Фундамент из плит — это фундамент, построенный непосредственно на земле, без подвала или подвала. Строительная площадка выровнена, по периметру вырыта траншея. Гравий распределяется по площадке, и бетон заливается слоем сетки и барьера для влаги толщиной примерно четыре дюйма.Вырытые траншеи позволяют заливать бетон в местах расположения несущих стен, обеспечивая дополнительную толщину и поддержку. Никакие опоры или балки не используются, так как этот фундамент передает вес здания непосредственно на почву через плиту.

популярны как среди строителей, так и домовладельцев из-за их относительно низкой стоимости, минимальных потребностей в земляных работах и ​​того факта, что фундамент из плит имеет тенденцию ускорять запланированные графики строительства. Однако отсутствие подвала или подполья обеспечивает минимальную защиту от сильных штормов.Все системы водопровода, отопления и охлаждения скрыты под плитой, поэтому в случае возникновения проблем ремонт часто бывает дорогостоящим и требует много времени. Меры предосторожности в отношении изоляции необходимо тщательно соблюдать, зная, что проблемы с теплопроводностью возникают почти всегда. Точно так же необходимо серьезно относиться к защите от влаги и повреждений, вызванных стоком, поскольку дом расположен ближе к земле, чем с фундаментами других типов.

Ползание

Фундамент для подполья — это фундамент, в котором залит фундамент, а также короткие фундаментные стены для поддержки дома.Это очень короткие стены, некоторые всего 16-18 дюймов в глубину. Этот фундамент немного сэкономит вам в стоимости, однако он не сэкономит время по сравнению с другими фондами. Пространства для обхода обеспечивают доступность коммунальных услуг (если вы не против стоять на четвереньках). Обычно требуется утепление внутренних стен и потолка помещения, так как это пол дома выше. Также рекомендуется установить пароизоляцию над почвой в подвесном пространстве, чтобы предотвратить появление плесени. Пространства для обхода препятствий устраняют многие проблемы, связанные с фундаментными плитами; однако они по-прежнему предлагают очень слабую защиту от штормов.

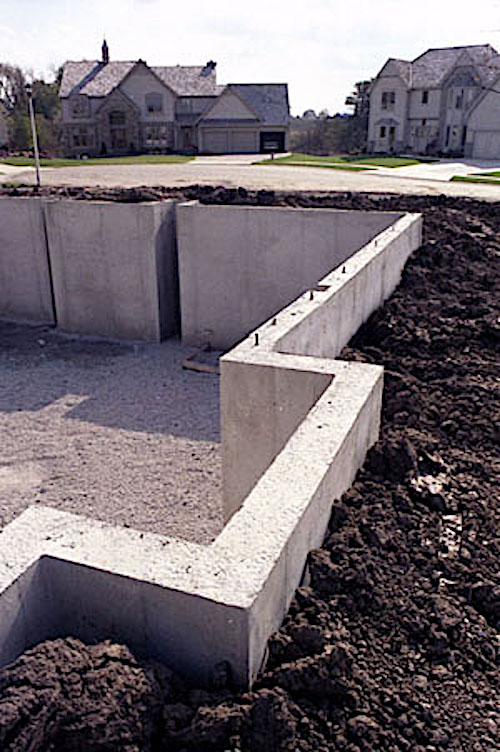

Подвалы и выходы

Все здания имеют опоры, которые закрепляют конструкцию в земле. Эти опоры должны быть расширены ниже линии промерзания региона, чтобы избежать повреждений, которые могут нарушить целостность конструкции. В холодном климате, где линия мороза достаточно глубокая, во многих домах есть подвалы. В конце концов, если вы уже копаете глубоко, чтобы поддержать свой дом, за минимальные дополнительные расходы вы можете добавить еще одно жилое пространство.Многие дома, в которых не нужно копать глубоко для фундаментов, включают в свои планы подвалы, поскольку они чрезвычайно функциональны и стоят своих денег.

Подвалы идеальны для хранения вещей и легкого доступа к механике. Это способствует правильному обслуживанию систем водоснабжения, отопления и охлаждения. Подвалы также могут быть отделаны как дополнительные жилые помещения, которые остаются красивыми и прохладными в жаркую погоду (отлично подходят для винных погребов и домашних кинотеатров) и включают в себя установленные безопасные комнаты для защиты от штормов.Дома с небольшими участками особенно ценят дополнительное пространство, которое может предоставить подвал, как по вместимости, так и по жилой площади.

Некоторыми недостатками подвалов являются отсутствие естественного света, влажность, которая является естественным явлением, а также проблемы с доступностью. Без естественного освещения некоторые подвалы кажутся душными или непригодными для проживания. Но с этим можно бороться, выходя из подвалов, установленных на наклонных участках, а также в подвальных помещениях с дневным освещением, которые обеспечивают доступ света через небольшие окна. В подвалах всегда присутствует влажность, которую можно минимизировать с помощью осушителей и гидроизоляции.Однако необходимо постоянно следить за появлением плесени или грибка, чтобы не ухудшить качество воздуха в доме. Поскольку лестница ведет в большинство подвалов, использование подвала в качестве жилого помещения не всегда является жизнеспособным вариантом для людей с дополнительными потребностями в мобильности.

Фундамент пирса

В фундаменте опор используются небольшие квадратные или круглые бетонные подушки, расположенные в стратегических точках по внешнему периметру здания. Эти опоры устанавливаются в землю с помощью вертикальных стоек из обработанной древесины или стали, соединяющихся с нижней стороной конструкции посредством горизонтальных балок.Эти балки поддерживают балки пола и внешние стены. Этот тип фундамента необходимо использовать на участках, где сложно заложить традиционный фундамент. Для более крупных конструкций внутри внешней границы можно разместить больше подкладок и стоек для дополнительной поддержки.

Любой тип фундамента для жилого фонда, который вы выберете, при условии его правильной установки, будет служить вашему дому. Обсуждение вариантов вашего дома с подрядчиком — лучшее место для начала, чтобы убедиться, что то, что вы задумали, можно сделать.Если у вас есть планы на будущее в отношении вашего дома, такие как надстройки, отделка подвала, дополнительное пространство на крыльце и т. Д., Внесите эти идеи в начальные разговоры, чтобы их можно было учесть при планировании основания вашего дома.

Вот несколько статей по теме:

Сохраните эту статью в:

наверх

Понимание планов вашего дома — Планы дома

Много лет назад планы домов приходили к вам в виде наборов чертежей, страниц с белыми линиями и буквами на темно-синем фоне. Это было связано с процессом печати той эпохи. Совсем недавно, примерно 15 лет назад, большинство планов домов были напечатаны на химически обработанной бумаге и разработаны с использованием жидкого или безводного аммиака. В те дни планы этажей сильно пахли аммиаком, особенно когда они только что напечатаны.

Сегодня планы домов часто еще называют чертежами, но их распечатывают на широкоформатных цифровых принтерах, обычно на высокосортной бумаге, а также на стираемых пергаментах, когда ожидаются серьезные изменения. Доступно несколько различных пакетов планов жилищного залога, часто из пяти или восьми наборов. Иногда бывает достаточно пяти наборов, но чаще требуется набор из восьми наборов. Городу или округу часто требуется как минимум два набора планов: один для их файлов, а другой — для хранения на рабочем месте.Если у вас будет ипотека, банку потребуется набор планов. Вам потребуется несколько наборов, которые строитель будет использовать для постройки дома, и вы должны сохранить набор планов для личного пользования, чтобы вы могли легко увидеть, что потребуется восемь наборов, а часто и больше. Дополнительные наборы также доступны одновременно с первоначальной покупкой и на срок до нескольких месяцев после покупки по плану.

Сейчас, в быстро меняющемся мире, в котором мы живем, люди привыкают к удобству цифровых форматов, многие планы теперь доступны в PDF и CAD, что позволяет быстро доставить их по электронной почте.Важным преимуществом выбора пакета PDF является возможность отправлять свои планы строителям и суб-торговым предприятиям по электронной почте и избегать распечатки дополнительных комплектов и поездок по городу с распространением планов ставок и т. Д. Форматы CAD, хотя и более дорогие, имеют важное значение за внесение серьезных изменений в план вашего дома на местном уровне — становится все труднее и труднее найти дизайнеров, которые все еще рисуют вручную.

Наши планы жилищного строительства будут иметь несколько стандартных размеров — 18 «x 24», 24 «x 36» (наиболее распространенный), 30 «x 42» и 36 «x 48».Большие размеры необходимы в очень больших и обширных домах. Планы, которые мы продаем, обычно называются «Планы строителя», что означает, что они предназначены для того, чтобы показать компетентному строителю, как построить этот конкретный дом, и подходят для получения разрешения на строительство в большинстве юрисдикций. Эти планы дома обычно концентрируются на архитектуре и самом здании и обычно не определяют внутреннюю отделку. Часть удовольствия от строительства нового дома — это выбор отделки, оборудования и техники — мы не хотим лишать вас этого удовольствия!

Важно помнить, что планы складских помещений разработаны в соответствии с действующим строительным кодексом IRC, но из-за региональных различий в местных нормах и правилах строительства и снеговых нагрузках в планы могут потребоваться незначительные корректировки.Иногда ваш строитель может внести эти изменения или может знать местного дизайнера или инженера, который сделает это.

Что будет включать ваш домашний план?

1. Внешний вид — это чертежи внешнего вида дома, в основном они нарисованы в масштабе «= 1′-0». Иногда стороны и задняя часть имеют масштаб 1/8 «= 1′-0». Здесь изображены окна, двери и детали внешней отделки, а также обычно определяются размеры высоты стен, уклона крыши и высоты конька.
2. Планы этажей — Эти чертежи, обычно по одному листу на каждый этаж, если это не небольшой дом, действительно являются наиболее важными чертежами в вашем наборе планов. Они нарисованы в масштабе «= 1′-0» и включают в себя большинство критических размеров и спецификаций, необходимых для строительства дома. Они действуют как своего рода дорожная карта вашего дома, показывая, как разные пространства соотносятся друг с другом. Многие планы будут включать электрические элементы — фонари, вилки и часто выключатели, но иногда они будут на отдельном листе.Точно так же структурные детали (балки перекрытия и т. Д.) Также могут быть включены в эти планы этажей, если есть место, но иногда может потребоваться, чтобы они были на отдельных планах каркаса. Здесь будет показан вид с воздуха на шкафы, сантехнику и бытовую технику.
3. Планы фундамента / подвала — На этом чертеже подробно описан и проиллюстрирован фундамент дома, включая все структурные балки и опоры, необходимые для поддержки верхних этажей. Если приобретен подвал, на нем также будут показаны лестницы, несущие стены и окна подвала, если таковые имеются.На каждой странице плана указано, какой фундамент доступен для этого конкретного плана. Если конкретного фонда, который вы ищете, нет в списке, напишите или позвоните нашим специалистам по поиску плана дома по телефону 866-214-2242, и они узнают о его наличии.
4. Части и детали здания — Это чертеж, на котором показано, как разные уровни и области дома соотносятся друг с другом. Часть стены большого размера, которая подробно описывает конструкцию дома, иногда располагается здесь, а иногда на плане фундамента, если там было место.Здесь будут другие детали, необходимые для строительства дома.
5. План крыши — Этот рисунок, обычно в масштабе ¼ «= 1′-0», будет похож на вид дома сверху с высоты птичьего полета. Он покажет гребни, бедра и впадины, а иногда может показать каждое стропило или ферму.
6. Общие примечания — Обычно предоставляется отдельный лист со стандартными примечаниями и деталями, которые необходимы для соответствия строительным нормам IRC.

В планах вашего дома будет электрическая схема с предполагаемым расположением светильников, розеток и т. Д.Имейте в виду, что это в основном используется только в качестве справки, полезно для ставок и получения количеств. Обычная практика — встретиться с вашим строителем и / или его электриком до того, как работа начнется по плану, иногда с обходом, когда вы можете точно настроить приспособление и переключить места. Во время чернового процесса строительства вам необходимо обеспечить кабели и розетки, необходимые для использования в Интернете, иногда называемые кабелем CAT5. Тщательное планирование будет иметь большое значение для того, чтобы сделать ваш дом особенным и удобным для вас и вашей семьи.

Высота шкафа обычно предоставляется вместе с вашими планами и, как и план электрооборудования, в основном является ориентиром для целей оценки. Шкафы — это область, которую легко настроить, и ваш строитель или его краснодеревщик будет работать с вами на раннем этапе процесса, чтобы убедиться, что указаны правильные шкафы. Не полагайтесь исключительно на указанные высоты шкафа!

Куда вы отсюда пойдете?

Предполагая, что у вас есть строительная площадка и планы на руках, вы будете готовы найти своего строителя и приступить к сборке дополнительных элементов, которые понадобятся вам для получения разрешения на строительство.Ваш строитель может помочь вам с планом вашего участка, чертежом, который показывает вашу строительную площадку и определяет местонахождение вашего плана дома, неудач в строительстве, инженерных сетей и т. Д. Если вы строите на участке земли, вам потребуется план септики и разрешение.

Чтобы помочь вам разобраться в различных архитектурных стилях, ознакомьтесь с нашей информацией о Как выбрать правильный план дома и Стили архитектурного плана этажа .

Если у вас возникнут какие-либо вопросы или помощь в поиске домашнего плана, напишите или позвоните нашей опытной команде специалистов по поиску домашнего плана, которые будут рады помочь вам по телефону 866-214-2242.
