Фундамент под дом плита - Всё о строительстве

Плитный фундамент. Пошаговая инструкция своими руками

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом. вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай. которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции. в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол ). Следует знать. что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.


3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

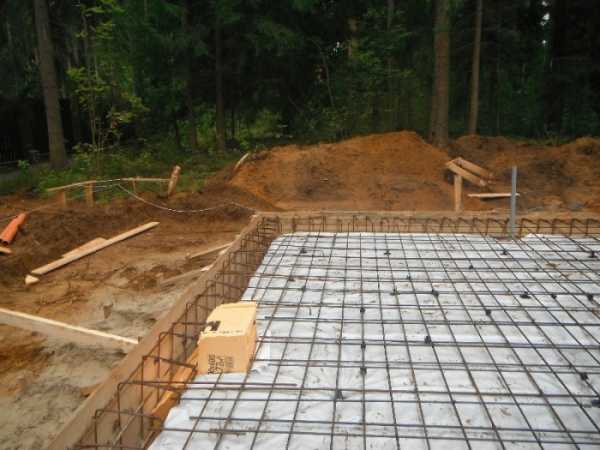

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

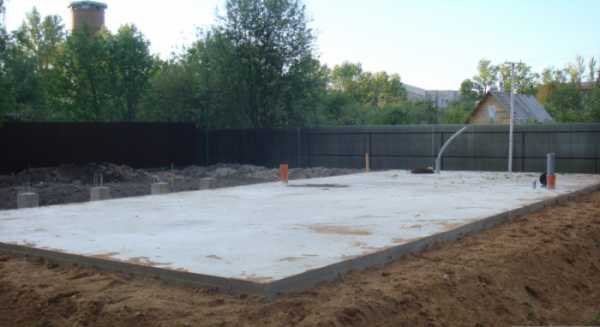

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

Фундаментная монолитная плита для дома своими руками

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома — не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала ;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем — сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

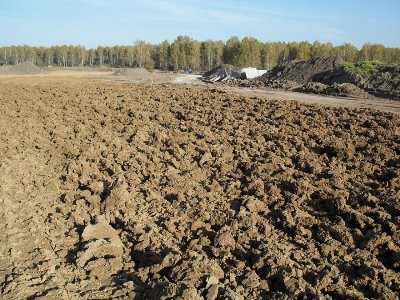

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем — тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка — определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом — геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время — не пропускает воду. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции. Оптимальный вариант — полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» — специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество — чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент — на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6

. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой — обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха — устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой — это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше — 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа — одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!

Фундамент в виде железобетонный плиты

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

    УШП — утепленная шведская плита со встроенным теплым полом

  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

    Так выглядит в разрезе русский плитный фундамент

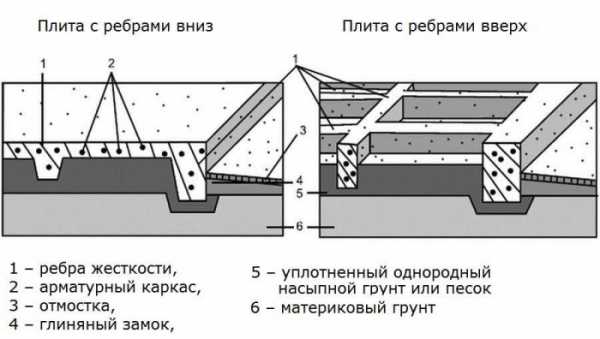

    Строение фундаментной плиты с ребрами вниз и вверх

    Технология строительства утепленной плиты

    Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

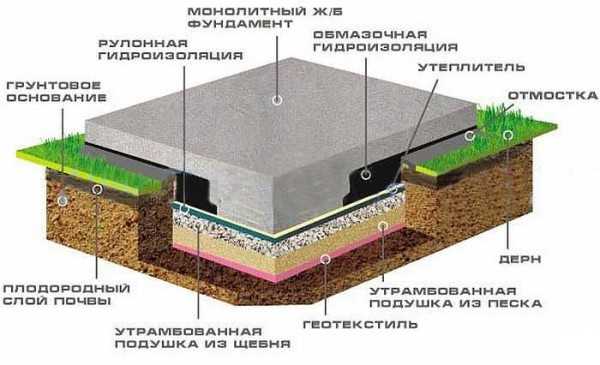

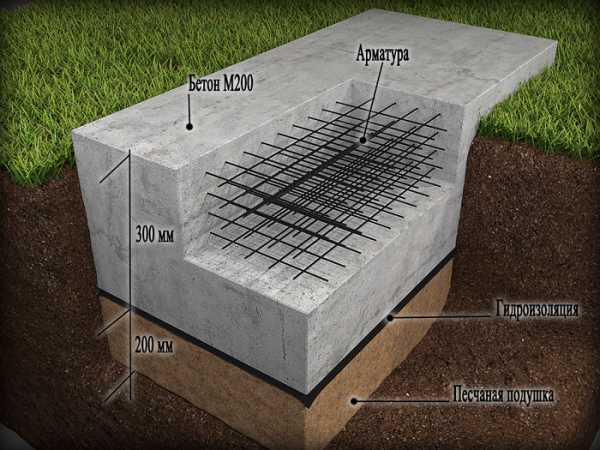

    Структура фундамента монолитная плита

    Подготовка основания

    Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

    Выкопать котлован с запасом в 1 метр во все стороны

    По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

    Полная схема фундамента монолитная плита

    Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

    Выравнивание дна в уровень

    На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

    Песок насыпан, его надо пролить и утрамбовать

    Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

    На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

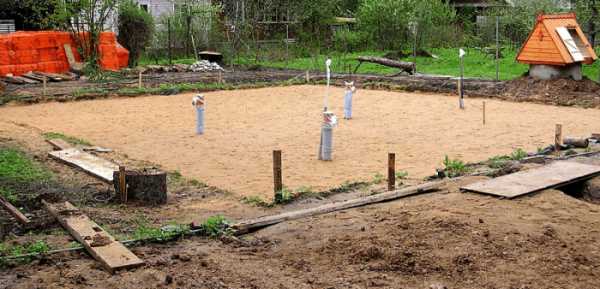

    Щебень засыпан, установлены закладные элементы канализации и водопровода

    На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

    Бетонная подготовка

    По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

    В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

    На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

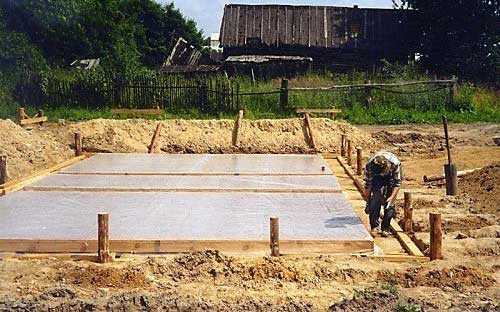

    Залита бетонная подготовка

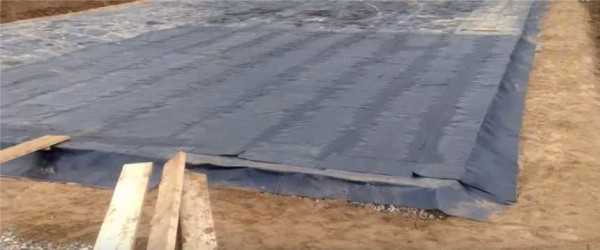

    Гидроизоляция

    Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

    При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

    Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

    Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

    Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

    Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

    Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

    Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

    Армирование

    Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

    От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

    Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

    При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

    Заливка фундаментной плиты бетоном

    Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

    Одновременно с распределением бетона его вибрируют

    График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

    В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

    Уход за бетоном

    Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

    Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

    Послезаливки монолитная плита укрывается пленкой

    Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

    Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

    Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

    Когда снимать опалубку

    Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

    Таблица набора прочности бетона в зависимости от температуры

    Отличия утепленной монолитной шведской плиты и видео о ее строительстве

    Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

    Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

    Примерное процентное соотношение затрат на монолитный плитный фундамент

    В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

    А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

  • Источники: http://domsdelat.ru/fundament/plitnyj-fundament.html, http://domzastroika.ru/foundation/monolitnaya-plita-svoimi-rukami.html, http://stroychik.ru/fundament/fundament-monolitnaya-plita-svoimi-rukami

    blogforbuilder.ru

    Как делать фундамент плита под дом: устройство своими руками

    • Монтаж фундамента
      • Выбор типа
      • Из блоков
      • Ленточный
      • Плитный
      • Свайный
      • Столбчатый
    • Устройство
      • Армирование
      • Гидроизоляция
      • После установки
      • Ремонт
      • Смеси и материалы
      • Устройство
      • Устройство опалубки
      • Утепление
    • Цоколь
      • Какой выбрать
      • Отделка
      • Устройство
    • Сваи
      • Виды
      • Инструмент
      • Работы
      • Устройство
    • Расчет

    Поиск

    Фундаменты от А до Я.
    • Монтаж фундамента
      • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

        Фундамент под металлообрабатывающий станок

        Устройство фундамента из блоков ФБС

        Заливка фундамента под дом

        Характеристики ленточного фундамента

    • Устройство
      • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

        Устранение трещин в стенах фундамента

        Как армировать ростверк

        Необходимость устройства опалубки

        Как сделать гидроизоляцию цоколя

    • Цоколь
      • ВсеКакой выбратьОтделкаУстройство

        Отделка фундамента камнем

        Выбор цокольной плитки для фасада

        Что такое цоколь

        Как закрыть винтовые сваи

    • Сваи

    fundamentaya.ru

    Плитный фундамент под дом: как залить своими руками?

    Строительство одноэтажного дома своими руками на плите привлекает своей простотой, легкостью в реализации. И хотя далеко не всегда этот тип конструкции можно назвать хорошим выбором, он обладает рядом преимуществ.

    В некоторых случаях плитный монолитный фундамент может стать практически безальтернативным вариантом, в некоторых — наиболее удачным выбором. Существует множество факторов, которые следует учитывать при решении задачи по составлению проекта.

    Достоинства и недостатки плитного основания

    В справочниках и учебниках для архитекторов плитный фундамент рекомендуется использовать для не ответственных построек. Причиной тому — недостатки конструкции.

    • Плита испытывает при эксплуатации огромные изгибающие нагрузки, значительно более мощные, чем ленточный, свайный или столбовой конструктив.

      Причин тому две: большая неравномерность распределения нагрузки от несущих стен на основание; серьезные деформации грунта под бетоном из-за морозного пучения, которые активно передаются плите из-за ее большой площади контакта.

    • Тонкая конструкция не обладает необходимой прочностью и жесткостью, а основание достаточной толщины очень материалоемкое и дорогое. По этому показателю опережает плиту только ленточный заглубленный фундамент.

    Из этих фактов можно сделать вывод, что плитное основание дома — нерациональная трата денег при строительстве своими руками. Однако прежде чем принимать решение, давайте перечислим достоинства конструкции.

    • Огромная опорная площадь. По этому показателю плитной конструкции нет равных. Соответственно, если нужно возвести постройку на слабонесущих грунтах, то альтернатив конструкции просто нет.
    • Жесткость конструкции. По этому параметру данная разновидность уступает разве что заглубленному ленточному фундаменту.

      Правильно сконструированная опора гарантирует отсутствие деформаций, соответственно она хорошо подходит для построек своими руками из ломкого материала, склонного к образованиям трещин — газобетона, шлакобетона и пр.

    • Простота закладки. Умеренный объем земляных работ, простая опалубка, легкость в подготовке участка и заливке.

    Простота не должна вводить в заблуждение. Любые недочеты и ошибки при закладке приведут к образованию трещин и серьезным проблемам с домом.

    Смотрите нашу видео-подборку по теме:

    к оглавлению ↑

    Боремся с недостатками

    Есть несколько приемов, позволяющих ликвидировать недостатки конструкции или хотя бы снизить их влияние при выполнении работ своими руками.

    • Для противодействия изгибающим нагрузкам систему можно залить с ребрами жесткости. Несколько балок с нижней части не повлияют на внешний вид конструктива, умеренно поднимут его стоимость, при этом значительно увеличат способность выдерживать усилия на излом.

    • Для снижения пучинистости грунта его подсушивают, устраивая дренажную систему.

      Избыток влажности не только увеличивает способность грунта пучиниться при морозах, но и ускоряет его замерзание, так как увеличивает теплопроводность почвы. Дренаж позволяет ослабить этот фактор.

    • Для ослабления давления пучинистого грунта и равномерного его распределения по всей площади опоры используется песчаная подушка. И чем сильнее почва подвержена морозному пучению, тем толще должна быть прослойка песка.

    Целесообразность применения тех или иных приемов решается в зависимости от конкретных условий.

    Стоит также помнить, что одноэтажный дом оказывает умеренное давление на опору, соответственно фактор неравномерного распределения нагрузки является второстепенным.

    Альтернативой для очень тяжелого дома, каменного, например, может стать более прочный ленточный фундамент. Для легкой постройки из упругих материалов, не склонных к образованию трещин, можно использовать свайно-винтовой тип основания.

    Если же вы все-таки остановили свой выбор на плитной разновидности, то алгоритм закладки своими руками будет следующим.

    к оглавлению ↑

    Последовательность закладки плиты

    Плита для дома может лежать на поверхности грунта или быть заглубленной в него. В любом случае последовательность работ такова:

    1. Подготовка участка. Почва выравнивается, удаляется дерн и прочая растительность. Даже для фундамента, который будет лежать на поверхности, придется вырыть небольшой котлован. Его глубина зависит от мощности песчаной подушки, от того, как будет залегать бетон.
    2. На дно ямы насыпается песок, слой за слоем, с утрамбовкой. Идеально, если утрамбовка будет производиться виброплитой. При возведении фундамента своими руками часто производят ручную трамбовку, которая менее эффективна.
    3. Поверх песка укладывается гидроизоляция. Можно взять полиэтиленовую пленку или рубероид, желательно проклеить швы.
    4. Если песок не удалось нормально утрамбовать, то нужно залить тонкую бетонную подушку, которая будет служить дном опалубки, а также опорой для арматурного каркаса.

      Иногда фундамент утепляют снизу, укладывая под бетон экструдированный пенополистирол, однако это сомнительное решение.

      Кроме прочего утеплитель не позволит дому прогревать грунт под ним и тем самым усилит эффект морозного пучения.

    5. Далее устанавливается опалубка для бетона. К ней рекомендуется прикрепить пенополистирол, так как утепление с боков положительно скажется на энергоэффективности дома и устойчивости фундамента к разрушениям.
    6. Укладывается арматура. Сеткой в два слоя. Плитное основание испытывает огромные нагрузки на разрыв и без арматуры не выдержит и одного года.
    7. Когда каркас готов, можно залить бетон. Заливать нужно весь объем сразу для исключения расслоения. После заливки не лишним будет трамбовка бетона строительным вибратором для удаления пузырьков воздуха и заполнению всех щелей.
    8. Так как работы обычно проводятся летом, велик риск пересушить бетон. Поэтому следует либо накрыть его пленкой, либо несколько дней производить регулярный полив водой. Особо это критично в первые сутки затвердевания.
    к оглавлению ↑

    Выводы и затраты

    Хотя в учебниках для инженеров-строителей плита подается как ненадежное основание, современные решения позволяют ее эффективно применять при возведении одноэтажного дома своими руками. Но затраты на закладку такого основания скромными не назовешь.

    Для примера попробуем посчитать, во сколько обойдется фундамент 5х7 метров с толщиной плиты в 25 сантиметров и полметровой песчаной подушкой.

    Материал Кол-во Цена Стоимость
    Бетон М300 8,75 куб.м. 2900р/куб.м. 25375р
    Арматура D=14 700 п.м. 35р/п.м. 24500р
    Проволока вязальная 1.2 263 п.м. 0,54р/п.м. 142.02р
    Песок 17,5 куб.м. 250р/куб.м. 4500р
    Гидроизоляция, рубероид 35кв.м. 10р/кв.м. 350р
    Итого 54867,02р

    Более детальный разбор затрат в статье про расчет фундаментной плиты. Соответственно, выбирать подобную конструкцию при возведении дома своими руками стоит только в том случае, когда в ней действительно есть необходимость.

    Смотрите нашу видео-подборку по возведению основания:

    proffu.ru

    Фундаментная плита

    Обычно очень тщательно выбирают основание под будущий дом. На данный момент самым надежным считается монолитная плита в виде фундамента. Он пригоден для любого вида строений, но в основном подходит для тяжелых зданий. Стоит учесть, что стоимость его достаточно высока, поэтому не всегда правильно устанавливать именно плиту. В данной статье мы рассмотрим те характеристики, которые имеет фундаментная плита, а также случаи, когда она будет уместна при строительстве.

    Плюсы использования железобетонных плит для фундамента

    Фундаментная плита монолитного типа – это мелкозаглубленный или плавающий фундамент. Называется так, потому что после ее заливки образуется большая плита под всей площадью дома.

    Обязательно перед заливкой плиты организовывается песчано-гравийная подушка, которая станет переходным элементом между фундаментом и грунтом, позволяя правильно распределить нагрузку от здания. Такой фундамент является незаменимым при строительстве на грунтах с большой глубиной промерзания, а также на почвах нестабильного типа. Кроме того, это лучший вариант под дом из газобетона в силу качественных характеристик.

    Важно! Можно сэкономить время и средства, не заказывая тяжелую технику для доставки плит, а залить ее на месте самостоятельно.

    Монолитную плиту без проблем можно обустроить своими руками, без привлечения к работе профессионалов. Заливка бетона может осуществляться прямо с бетономешалки. Если выполнять все работы по технологии, то можно сделать все самостоятельно.

    Помимо простоты монтажа выделяются также еще несколько преимуществ фундаментной плиты:

    • Так как фундамент обустраивается высотой в промежутке между 15 и 40 см, уменьшаются работы по выкапыванию котлована.
    • Объем заливки также снижается на 1/3.
    • На обустройство фундамента понадобиться заметно меньше времени из-за простоты монтажа.

    Приведенных выше характеристики относятся к мелкозаглубленному или незаглубленному плитному фундаменту, а вот монолитная плита для обустройства цоколя или подвала будет более затратной, чем известные технологии фундаментов. Если планируется вести строительство дома с цоколем на зыбком грунте, то без плитного фундамента не обойтись, он станет полом для нижнего этажа. Однако стоимость, которая может составить даже 50% от всего бюджета, быстро окупается высокими показателями надежности и прочности, а также длительной эксплуатацией при условии правильного монтажа.

    Монолитный фундамент морозоустойчивого типа, который очень распространен в странах Скандинавии, используется в качестве основания на грунтах, которые имеют очень низкую точку промерзания. Теплоизоляционный эффект достигается путем утепления фундаментной плиты.

    Виды фундаментных плит

    Все плитные фундаменты можно подразделить на три типа:

    1. Классический. Этот тип фундаментной плиты характеризуется установкой железобетонной плиты на подушке из песка и гравия с применением теплоизоляционных материалов или без них. Бетон заливается в плиту толщиной от 20 до 50 см в зависимости от того, какая нагрузка предусмотрена. Слои подушки закладываются на такую толщину, каков плодородный слой, он обязательно снимается перед засыпкой.
    2. Утепленная шведская плита. Данная технология отличается минимальными потерями тепла из-за создания опалубки из пенополистирола. Также поверх укладывается теплый пол, который заливается слоем бетона в 10 см. Все инженерные коммуникации закладываются на этапе засыпки песчаной подушки. Такая фундаментная плита хоть и значительно уменьшает время строительства, является одной из самых дорогих и самостоятельное ее изготовление просто невозможно, так как она требует точных расчетов и инженерных идей. Но ее стоимость оправдана, так как получившийся пол не позволит уходить теплу из дома.
    3. Русский. Такой тип фундамента подразумевает под собой наличие дополнительных ребер жесткости под несущими стенами и в местах наибольшей нагрузки на фундамент. Такая плита получается очень прочной и надежной, но расходы и время на строительство увеличиваются.

    Требования к материалам для монолитного фундамента

    Для создания любого типа основания нужно использовать только самые качественные материалы. Главным в этом списке выступает бетон, который по стандарту должен соответствовать следующим показателям:

    • По коэффициенту водонепроницаемости быть не ниже W8
    • По классу прочности марка бетона должна быть не ниже М300
    • По коэффициенту подвижности достаточно будет материала с показателем П-3
    • По показателю морозостойкости от F-200.

    Важно! Для участков с высоким уровнем грунтовых вод лучше всего использовать бетон, стойкий к сульфатам.

    Также обязательно нужно обратить внимание на выбор арматуры для плитного фундамента. Если планируется традиционно производить армирование фундаментной плиты связыванием арматуры, то можно использовать любой ее тип. Если же она будет сварена с другими частями, то целесообразней выбрать класс арматурной стали А500С с диаметром не менее 12 мм. Такая сталь используется как раз для сваривания.

    Для гидроизоляции чаще всего используются битумные материалы полимерного типа в рулонах. Можно также выбрать и какой-то другой материал, так как сейчас строительный рынок готов предложить покупателям массу разнообразных гидроизоляционных материалов с подходящими в каждом конкретном случае характеристиками. Они отличаются более выгодным составом, который позволяет материалу не замерзать в зимний период и не плавиться при летнем зное.

    Также стоит упомянуть и утепляющие материалы, которые также могут быть использованы при монтаже фундаментной плиты. Ранее это был просто обыкновенный пенопласт, но сейчас разработан материал под названием пенопостирол, который обладает высоким качеством, прочностью, долговечностью и совершенно не подвержен гниению.

    Применяется он для изготовления теплоизоляционной подушки под фундамент и для утепления наружных стен подвального и цокольного помещения при монтаже утепленной шведской плиты по технологии теплого пола.

    Устройство фундаментной плиты своими руками

    Перед работами нужно подготовить все материалы и инструменты, которые потребуются при работе, чтобы в дальнейшем не отвлекаться на их поиски. В этот список входят бетонная смесь, арматура, рейки для выравнивания бетона, доски для создания опалубки, молоток, уровень, шнур для произведения разметки, лопаты совкового и штыкового типа, топор, ножовки, расходные материалы, проволока и вязальный крючок для арматуры.

    Обязательно нужно озаботиться арендой тяжелой техники для выкапывания котлована, если устанавливается фундамент заглубленного типа.

    Технология монтажа плитного фундамента

    Первым и определяющим шагом при монтаже является точный расчет фундаментной плиты и несущей способности грунта, а также нагрузок на фундамент. На этом этапе обязательно высчитывают риск деформации, крена и усадки фундамента. Уже соответственно всем этим показателям и определяется, каким образом будет заложен фундамент. Данный этап лучше всего доверить профессионалам, ведь самостоятельное изучение и расчеты могут дать неверный результат.

    Следующим этапом являются земляные работы по выкапыванию котлована и настилание на его дно геотекстильных материалов во избежание смешивания песчаной подушки с нижележащим грунтом.

    После нужно засыпать гравийно-песчаную подушку послойно. Песок лучше всего для более плотного прилегания укладывать сразу влажный. Каждый слой материала в 10 см нужно обязательно обрабатывать виброплитой. Если устанавливается шведская утепленная плита, то на этом же этапе вводятся и инженерные коммуникации.

    После всех произведенных действий заливается бетонный раствор. При обычном монолитном фундаменте перед этим шагом на песчаную подушку в опалубку укладывается армированная сетка.

    Важно! Бетон должен быть залит за один раз и обработан вибратором глубинного типа, чтобы не было слоистости и пустот внутри.

    Для установки шведской плиты нужно сделать подготовительный слой бетона поверх фундаментной подушки толщиной в 10 см. После застывания на основание настилают гидроизоляционный материал, который по площади больше будущего фундамента на 30 – 50 см и спаивается при помощи горелки на краях. Сверху укладывается экструдированный пенополистирол, сверху на него настилается полиэтиленовая пленка. Получившееся основание укладывают арматурной сеткой и устраивают по периметру опалубку, в которую и заливается бетон высокой марки. Таким образом получается технология теплого пола.

    Готовый фундамент высыхает приблизительно через месяц. Время набора крепости зависит от того, при какой температуре воздуха будет сохнуть фундамент. Данная зависимость прослеживается в представленной ниже таблице.

     Пока идет этот процесс, нужно смачивать его поверхность водой несколько раз день, особенно в жаркие дни. Также нужно прикрыть его полиэтиленом, чтобы на поверхность не попадали осадки и различного рода мусор.

    Заключение

    Фундаментные плиты в некоторых случаях являются наиболее удачным вариантом основания. Монолитные фундаменты есть нескольких типов, которые отличают друг от друга по качественным характеристикам и стоимости. Среди них можно найти именно тот, который подойдет под те или иные условия. Но выбор, как и строительство фундамента — дело непростое, поэтому тем, у кого нет совсем опыта в данном вопросе, лучше положиться на мнение специалистов.

    bouw.ru

    плита: технология строительства, как правильно залить

    Если говорить о фундаменте с позиции надежности для частного домостроения, то, безусловно лидирующее место занимает плитный фундамент. Но за счет его не дешевой стоимости, и определенной технологии строительства, к его помощи прибегают только в тех случаях, когда грунт, на котором будет происходить строительство дома, не является надежным.

    Чтобы создать плитный фундамент своими руками, необходимо прекрасно знать какова технология строительства такого основания, а также из каких элементов он состоит.

    Схема расположения элементов плитного фундамента

    Устройство плитного фундамента

    Строительство любого дома, начинается с фундамента. Он делается заранее, и только по плану будущего дома. Перед тем, как приступить к сооружению, необходимо закупить необходимые материалы, а также знать схему основания. Схема плитного основания следующая:

    • сначала располагается песчано гравийная подушка, которая нивелирует все почвенные колебания, и является надежной подстилкой для плитного фундамента;
    • слой утеплителя, который должен защищать основание от излишнего воздействия влаги и грунтовых вод;
    • непосредственно монолитная плита, которая делается с железобетона;
    • слой гидроизоляции и утеплителя, которые предохраняют конструкцию дома от влаги и холода;
    • сюда также можно отнести дренажную систему, которая прокладывается по периметру фундамента и служит для того, чтобы отводить излишнюю воду от основания.

    Технология строительства плитного основания

    Земляные работы

    Чтобы правильно сделать такое основание, необходимо четко представлять все строительные процессы, которые будут происходить на строительной площадке. Пошаговая инструкция по сооружению плитного фундамента, для хорошего дома следующая.

    Сначала необходимо подготовить земельный участок. Его подготовка начинается с того, что необходимо правильно разметить все стороны, а также оставить некоторое место, по периметру будущей траншеи, для того чтобы можно было работать. Для этого не нужно привлекать строительную технику, и можно все сделать своими руками.

    Второй шаг, это начало земляных работ. Тут, прежде всего необходимо определить глубину будущего котлована. Для плитного фундамента она не должна быть большой, но минимальная толщина плиты, без песчано гравийной подушки, не должна быть меньше 10 сантиметров. Остальное зависит от количества денег и качества грунта. Сама технология рытья котлована, или траншеи, как говорят некоторые, предусматривает привлечение землеройной техники, или бригады землекопов. Можно все делать своими руками, но это займет гораздо больше времени.

    Самым полезным советом, в данном случае, может быть изучение качественности грунта. Чтобы о нем узнать, можно обратиться за помощью к справочникам, в которых есть информация по качеству грунта на данной территории (уровень пучинистости, и глубина промерзания). Если необходим более детальный анализ почвы, то можно пригласить специалистов, которые проведут качественные изыскательские работы.

    Если котлован сделать с помощью специальной техники, то нужно знать, что края его и дно придется заравнивать с помощью лопаты, поскольку экскаваторы и другая техника не может вырыть ровный котлован.

    Когда котлован выкопан, можно переходить к следующему шагу.

    Создание подушки под фундамент

    Данный шаг состоит в том, что необходимо создать песчано гравийную подушку. Для этого понадобится песок, желательно карьерный, крупнозерновой, а также щебень средних или мелких фракций.

    Чтобы правильно сделать такую подушку, необходимо насыпать слой песка по всему котловану, который не должен превышать 20-30 сантиметров. После этого его нужно полить водой и хорошо утрамбовать.

    Поверх него насыпается слой гравия, который не должен превышать 5-10 сантиметров. Он тоже трамбуется. Подушка готова. Теперь ее необходимо покрыть слоем гидроизоляции, для этого подойдет полиэтиленовая пленка, либо рубероид. Слой утеплителя должен быть надежным и не пропускать воду.

    Такова технология создания качественной подушки. Укладка полиэтилена или листов рубероида должна идти внахлест листов друг на друга.

    Процесс монтажа опалубки

    Следующий этап, это монтаж опалубки. Существует два способа монтажа опалубки. Первый состоит в том, чтобы сделать ее прямо в земле, с выходом на поверхность, на высоту будущей плиты. Можно делать по-другому.

    Монтаж опалубки будет происходить на поверхности земли, на высоту плиты. Но в таком случае, нужно гидроизолировать и утеплить стены котлована.

    Делать это нужно таким образом:

    • по внутренним стенам котлована происходит укладка рубероида или полиэтиленовой пленки, которая фиксируется возможными способами;
    • после этого кладется слой утеплительного материала, для него лучше использовать твердые листы.

    Если опалубка будет изготовлена внутри котлована, то по ее сторонам также расстилается пленка или листы рубероида, а затем ставятся листы плотного утеплителя.

    Делать опалубку можно из деревянных досок, которые скрепляются между собой специальным способом. Более подробный монтаж опалубки описан в других публикациях. Когда опалубка готова, можно переходить к следующему этапу.

    Подготовленная под заливку бетона армировка

    Следующий этап это создание армирующей сетки. Для этого используется арматура, диаметр которой должен быть от 10 до 15 миллиметров. Как правильно рассчитать количество необходимой арматуры, проволоки для ее вязки, рассказано в других публикациях.

    Но вот о том, что для качественной плиты, необходимо два параллельных ряда арматурного каркаса, необходимо рассказать. Дело в том, что монолитная плита, которая служит фундаментом для дома, находясь в земле, как бы плавает, и полностью повторяет все движения почвы.

    Сам по себе бетон является прочным, но хрупким материалом и подвержен разрушениям под воздействием почвы. Чтобы этого не происходило в него необходимо поместить металлическую арматуру, которая нивелирует такие нагрузки, и придает бетону эластичность.

    Поэтому к монтажу арматурного каркаса, необходимо подойти со всей ответственностью. Ведь построить качественный дом без надежного основания не получится.

    Главное на что необходимо обратить внимание, это на вязку арматуры. Ее, ни в коем случае, нельзя скреплять между собой с помощью сварки, и делать это нужно только с помощью стальной проволоки. Это продиктовано тем, что приваренные арматурины между собой никогда не будут давать эластичность бетону.

    Структура качественного бетона

    Следующий этап, это изготовление бетона, и заливка им металлического каркаса, который смонтирован и находится в опалубке. Бетон нужно делать из цемента, песка, щебня средних фракций и воды.

    Его можно заказать у производителя, а можно изготавливать прямо на участке. Разницы нет, главное чтоб он был качественным. Ведь для дома это будет играть решающую роль.

    Заливка бетона происходит следующим образом. Сначала нужно залить первый 30 сантиметровый слой. Его необходимо притрамбовать, чтобы не было пузырьков воздуха. После того как он немного затвердеет, происходит заливка следующих слоев, с учетом их затвердевания, и так до верхней точки плиты.

    Когда бетон застынет, опалубку можно убирать и видеть качественную плиту, которая гидроизолирована и утеплена. Но это еще не все. Дом, сам по себе должен быть качественно утепленным. Поэтому необходимо, поверх плиты, положить слой гидроизоляции и утеплителя. Их монтаж не представляет из себя ничего сложного. Сначала укладывается слой гидроизоляции, а затем утеплителя.

    Как видно, чтобы построить монолитный фундамент, который будет иметь форму плиты, нужно внимательно ознакомится с технологией его строительства. Выложенная пошаговая инструкция четко дает понять, как его построить.

    Главное понимать, что провести ремонт такого фундамента будет практически невозможно. В отличии от столбчатого или свайного фундамента, ремонт которых можно делать даже после того, как на них располагается конструкция дома, для плиты ремонт практически невозможен. В данном типе основания можно сделать ремонт только утеплительных и гидроизоляционных материалов, которые будут располагаться по внешним стенам.

    Разновидности плитного фундамента

    Виды плитного фундамента

    Данный тип фундамента настолько распространен, что существует несколько его разновидностей.

    Первая состоит в том, что в его основу идет не монолитная железобетонная плита, а специальные плиты перекрытия. По общим правилам, изготовители таких плит перекрытия, делают их для использования в конструкциях многоэтажных домов.

    Но с учетом того, что плиты перекрытия изготавливаются из железобетона, и могут иметь ребристую поверхность, такие плиты перекрытия стали использовать и для сооружения фундамента.

    Монтаж фундамента из плит перекрытия происходит с применением тяжелой подъемной техники, которая может их класть в необходимо место, без нарушения подкладочного слоя (подушки). Вызвано это тем, что такие плиты перекрытия имеют большой вес, и без подъемника их не положить в котлован.

    Соединяются между собой плиты перекрытия цементно-песочной стяжкой, в которую кладется арматурный каркас. Это нужно для того, чтобы в местах соединения, при движении почвы не произошло нарушение конструкции, и одна плита перекрытия не стала выше или ниже другой, так как это приведет к перекосу дома.

    Кладутся они также на песочно песчаную подушку, при этом гидроизолируются и утепляются по правилам, которые существуют для монолитной плиты. Когда такие плиты уложены, проводить ремонт их уже не получится, поэтому все дефекты необходимо выявить сразу.

    Утепленная “шведская” плита

    Следующая разновидность, это финская плита. Ее еще называют шведской. Такое монолитное основание, которое получило название финская плита, родом из Скандинавии.

    Характерной особенностью плиты, которая имеет название финская, является то, что она в обязательном порядке должна быть утеплена, и не имеет большой глубины заложения.

    Делается финская плита из нескольких небольших плит, между которыми устанавливаются специальные тепловые зазоры, которые не представляют из себя жесткой сцепки.

    То есть отдельные плиты, могут двигаться в грунте, не зависимо друг от друга. Именно благодаря таким особенностям, монтаж такого основания более сложен. Провести капитальный ремонт такого основания тоже проблематично.

    Свайно-плитный фундамент

    И последнее, некоторые специалисты рекомендуют монолитную плиту под свайный или столбчатый фундамент. Таким образом, получается монолитный ростверк, который дает сваям или столбам дополнительную жесткость. Таким ростверком обеспечивают фундамент под мощные конструкции, которые располагаются в неустойчивых грунтах.

    Для изготовления ростверка в виде монолитной железобетонной плиты, понадобится небольшой котлован, глубиной не более 20 сантиметров, с небольшой песчаной подушкой. Сама толщина плиты может быть от 5 до 10 сантиметров.

    Оборудование свайного и столбчатого фундаментов таким ростверком, повышает надежность и долговечность строения, которое будет оказывать равномерное давление на сваи и столбы, оборудованные монолитным железобетонным ростверком. Но проводить ремонт свай и столбов будет невозможно.

    Но такое основание является качественным и долговечным, а сопротивление грунту повышается благодаря устойчивости свай или столбов, которые погружены в землю ниже уровня промерзания грунта.

    Говоря о технологии строительства монолитной плиты, необходимо отметить, что она не представляет из себя ничего сложного. Но, чтобы получился действительно качественный фундамент, необходимо будет потратить значительные средства на закупку материалов, и привлечения тяжелой техники, если площадь дома будет значительной.

    Видео

    fundamentclub.ru

    Монолитная плита фундамента: толщина под кирпичный дом

    Монолитное основание дома – это сплошной фундамент, который выполняется из бетона с армированием. Данная конструкция закладывается под весь периметр здания. Данное устройство имеет высокий уровень прочности и оказывает наименьший объём давления на почву. Но, стоит отметить, что такой показатель может иметь только та постройка, которая спроектирована с правильной величиной толщины. Данный показатель должен отталкиваться от характера земли, глубины залегания постройки и поверхностных вод. В нашей статье мы выясним, как сделать расчет правильно, и все его нюансы для монолита.

    Особенности процесса расчета

    Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки

    Процесс расчета достаточно сложный и ответственный, так как от него будет зависеть качество строительного объекта.  Выполняя данную задачу, нужно обращать внимание на такие факторы и показатели:

    • Дистанция между сетками арматуры;
    • Толщина бетона между верхней и нижней точкой сетки;
    • Показатель толщины арматурной конструкции.

    Самым простым методом совершения расчетных данных считается суммирования всех величин. Впрочем, оптимальным числом значения толщины считается плита до 30 см. Конечный показатель отталкивается от состава почвы и особенности залегания полезных ископаемых.

    Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки. Для того чтоб обустроить плитный механизм постройки, нужно подготовить котлован, глубиной полметра. Если суммировать все данные, получиться, что требуемая величина не должна превышать один метр.

    Внимание! Ширина может колебаться – это зависит от индивидуальных особенностей почвы и массы дома.

    Так, кирпичный дом должен иметь ширину монолитного фундамента на 5 см больше, чем здание из пенобетона. Стоит учесть, что если такая постройка имеет второй этаж, то этот показатель возрастает еще на 40 см. Но, все же это не точные показатели, так как ширина вычисляется в индивидуальном порядке. Лучше всего для выполнения работ воспользоваться услугами специалистов.

    Рекомендуем к прочтению:

    Причины необходимости вычисления

    Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом

    Проведение расчетов должно быть согласовано с существующими строительными нормами СНиП и ГОСТ. Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом, и определить количество материалов. Кроме этого показателя нужно знать еще такие характеристики:

    • Величина периметра фундамента;
    • Объём площади плиты и ее боковой части;
    • Количество и масса бетона;
    • Показатель нагрузки на почву;
    • Диаметры арматурной сетки и прутьев по вертикали;
    • Габариты ячеек;
    • Длина прутьев и общую массу прутьев арматуры.

    Внимание! Вычисление объёма необходимого бетона  вычисляется отнятием величины пространства термоизоляции от общего количества.

    Все нормативные требования к расчетным действиям зафиксированы в Своде строительных правил (СНиП) и Государственном стандарте. Стоит отметить, что регламент предусматривает контроль над величиной толщина и количеством и качеством материалов.

    Ширина подушки для плиты

    Подушка из песка и щебня укладывается под всей площадью фундамента

    Подушка из песка и щебня укладывается под всей площадью фундамента. Стоит отметить, что смесь нужно выстилать в 50 см, так как это стандартная и наиболее востребованная толщина. Величина сечения имеет весьма нестабильный предел. Этот показатель отталкивается от нескольких факторов таких как, сколько весит дом и какая почва на участке.

    Внимание! Если постройка имеет маленький вес, то толщина подушки фундамента может составлять всего 15 см, а в случае, когда вы возводите кирпичный дом, то величина должна быть около полуметра.

    С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы. Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров.

    Пример выполнения расчета

    Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ

    Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ. Выполняют данную задачу умножением дух величин: толщина на площадь подошвы. Лучше всего понять схему вычисления на конкретном примере, что мы далее и сделаем.

    Рекомендуем к прочтению:

    Внимание! Полученный результат можно применять и в других ситуациях, просто заменив одни цифры другими.

    Итак, предположим мы строим кирпичный дом 10 на 10 метров и монолитный фундамент,  толщиной четверть метра. Исходя из этого, величина объёма плиты составит 25 кубических метров. Такую цифру мы получили, перемножив все показатели. Сколько же нам понадобиться бетонного материала? При выполнении заливки нужно предусмотреть монтаж ребер жесткости, которые способствуют повышению устойчивости и защиты от деформаций. Данный элемент конструкции устанавливается через каждые три метра и поперек плиты, таким образом, создавая квадрат.

    Далее нужно выполнить расчет для длины и высоты ребер. Первое значение считывается с общей длины одной стороны основания и в данной ситуации равно 10 метрам.  Кирпичный дом в большинстве случаев имеет 8 таких компонентов, поэтому общая их длина – 80 метров.

    Форму трапеции или прямоугольника зачастую можно увидеть в поперечных сечениях конструкции. Стандартный показатель ширины составляет 0, 8 от значения высоты. Если в фундаменте применены прямоугольные ребра, то расчет выглядит таким образом: 0,25 на 0,8 на 80 и получается 16 кубических метров.

    Внимание! Если форма трапеции, то площадь будет равна 12 метрам кубическим.

    Рассмотрев пример выполнения расчета можно с уверенностью, сказать, что данная задача несложная и ее легко можно выполнить самостоятельно. Показатель толщины плитного основания дома – это один из главных значений при выполнении строительных работ, так как, от ее точности зависит прочность и надежность постройки. Самые важные факторы величины считаются особенности почвы на участке и масса постройки. По этой причине, если вы выполняете расчеты самостоятельно, то подойдите к ним с полной ответственностью.

    kakpostroitdomic.ru

    Фундамент «плита» своими руками — пошаговая инструкция

    Плитный фундамент иногда называют плавающим потому, что он располагается практически на поверхности, заглубление такого основания незначительное, не более 1 м. Плитный фундамент, благодаря ширине по всему периметру, не перекашивается, и не кренится, это сохраняет геометрию здания на долгие годы. Монолитная плита может повторять движения неустойчивого грунта, подниматься во время промерзания почвы и опускаться с оттепелью, поэтому в зданиях, построенных на таком основании, не бывает разломов и трещин.

    В этой статье я рассмотрю пошаговую инструкцию по созданию фундамента типа «плита».

    Особенности плитного фундамента

    Несомненными достоинствами плитного фундамента являются:

    • Стойкость к большим нагрузкам.
    • Надежность и долговечность.
    • Целостность структуры.
    • Отсутствие усадки.

    Монолитный плитный фундамент накладен для бюджета, но иногда это единственный способ построить здание на участке:

    • Слабый и проблемный грунт.
    • Большой вес здания.
    • Насыпные грунты.
    • Сильная пучинистость и неравномерные сжатия почвы.
    • Высокий уровень грунтовых вод.

    Принципиальная схема при устройстве плитного фундамента предполагает: песчаную подушку, гидроизоляцию и армированную бетонную плиту.

    Толщина монолитного плитного фундамента определяется тяжестью будущей постройки:

    • 100 мм — для легких построек: гаражей, каркасных зданий, или строений из легких блоков. В хозпостройках верхняя часть плиты служит полом.
    • До 250 мм – для больших полноценных из кирпича, бетонной плиты, камня, домов до 3 этажей, с тяжелыми перекрытиями.

    Гидроизоляция

    Гидроизоляции плитного фундамента следует уделять особое внимание. Внизу фундамента гидроизоляция устраивается на этапе строительства опалубки. Предпочтительней всего использовать битумно-полимерные материалы, которые стелятся на подушку, внахлест и затем стыки герметизируются наплавлением с помощью газовой горелки. С боков оставляется запас гидроизоляционного материала, который потом заворачивается на плиту. Верх изолируется от влажности рулонными, обмазочными или напыляемыми составами.

    Утепление

    В большинстве случаев плитный фундамент утепляется под основанием. Для жилых домов рекомендуется класть утеплитель на готовую плиту под стяжку пола. В обязательном порядке следует утеплять торцы фундамента и периметр по всей ширине отмостки, укладывая утеплитель под основной материал отмостки.

    Утеплять можно любым материалом, но наиболее эффективный на сегодняшний день – экструдированный полистирол и пенопласт, оптимальный слой 50-100 мм.

    Частные застройщики для организации плиты могут использовать дорожные железобетонные плиты, которые скрепляются между собой раствором. Но такой способ требует привлечения техники и дополнительного выравнивания поверхности, поэтому не совсем выгоден для бюджета.

    Монолитный плитный фундамент

    Устройство мелкозаглубленной монолитной плиты предполагает, что она послужит перекрытием цокольного этажа, рассчитана на невысокий цоколь и отсутствие подвала.

    Котлован:

    • минимальная глубина котлована — снять растительный слой почвы;
    • максимально – оптимальная глубина – 500 -700 мм;
    • рекомендуется снимать грунт до относительно плотной почвы.

    Песчаная подушка

    Высота песчаной подушки зависит от устойчивости и пучинистости грунта. Обычный рекомендуемый слой 15-30 см., который необходимо тщательно утрамбовать, чтобы на поверхности не оставалось следов от подошвы. Для того чтобы не повредить подушку иногда ее заливают 10 см слоем цементной стяжки, подойдет раствор м-100.

    Затем, на песчаную подушку, устраивается слой щебня в 10 -15 см.

    В холодных регионах на щебень кладется утеплитель в 1-2 слоя.

    Не забудьте подвести под плитный фундамент все инженерные коммуникации.

    Утеплитель накрывается гидроизоляционным слоем, который следует тщательно загерметизировать.

    После всех предварительных работ устраивается опалубка, доски для нее не должны быть тоньше 25 мм. Крепится опалубка колышками и подкосами, чтобы жидкий бетон не раздавил форму.

    Армирование

    Основываясь на характере грунта, следует выполнить арматурный каркас. Для легких зданий, а, следовательно, невысокой плиты, подойдет сетка из арматуры диаметром 8 мм. Для более массивных конструкций рекомендуют соорудить двухслойный каркас из ребристой арматуры 10-16 мм, с клеткой 200*200 мм, допускается размер клетки до 500 мм. Клетки каркаса должны быть одинаковы по всей площади плиты.

    ВАЖНО: арматурная конструкция в плитном фундаменте должна закрываться слоем бетона по 50 мм со всех сторон.

    Бетонирование осуществляется одномоментно, сразу всей плиты, это необходимо для достижения прочности и монолитности конструкции, без образования температурных швов.

    Плитный фундамент с ребрами жесткости – это монолитная плита высотой 200 -250 мм, с дополнительными ребрами, заглубленными вниз, для придания основанию цепкости с грунтом. Ребра устраивают по всему периметру фундамента, иногда еще и посередине для неподвижности плиты во время вспучивания грунта.

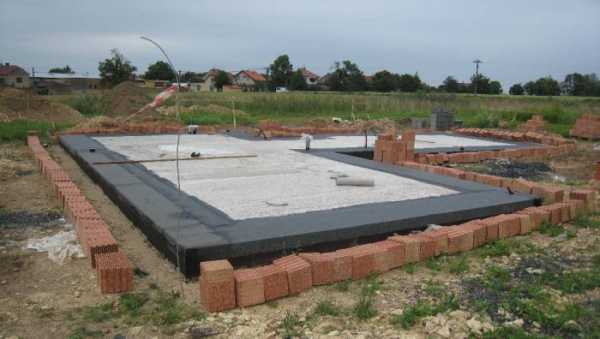

    Плитный фундамент – самый прочный вид основания, который нашел широкое применение в частном строительстве. Затратность такой конструкции с лихвой компенсируется легкость и простотой устройства фундамента, а так же надежностью и безопасностью зданий, построенных на нем.

    Небольшое видео, демонстрирующее внешний вид плитного фундамента наглядно:

    thefundament.ru
