Устройство пола в каркасном доме

Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.

Устройство пола в каркасном доме

Далее вам предлагается ознакомиться с последовательностью устройства пола в каркасном доме. Изучив приведенные рекомендации, вы успешно справитесь с выполнением необходимых мероприятий собственными силами, избежав необходимости привлечения сторонних мастеров и сопутствующих этому расходов.

Устройство пола в каркасном доме (вид с фасада строящегося здания)

Содержание статьи

Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Критерий оценкиПояснения и рекомендации
Материал изготовленияХвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности.

Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах.

ВлажностьДля устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии.
Внешнее состояниеКонтролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку.

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

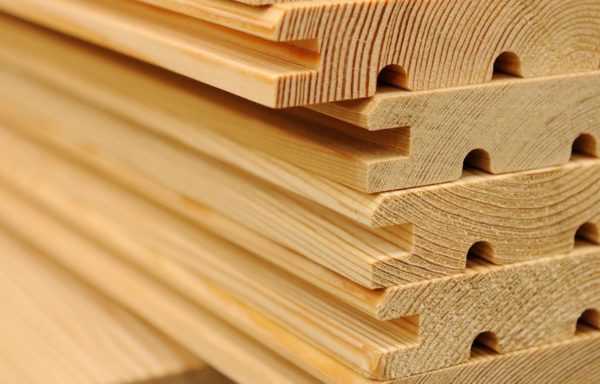

Пиломатериал

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

Примерная схема обустройства пола в каркасном жоме

Каким может быть пол деревянного дома: обзор существующих вариантов

Для обустройства настила чаще всего используются нижеперечисленные материалы:

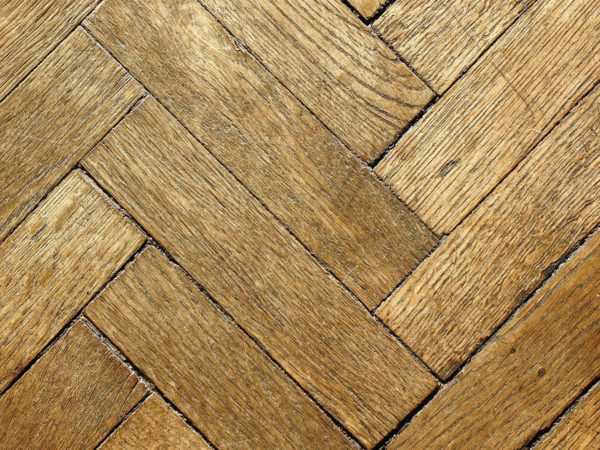

  • паркет;
  • клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
  • паркетная доска из массива;
  • доска из древесного массива.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Порядок обустройства чернового пола в каркасном доме

Подготовка опор

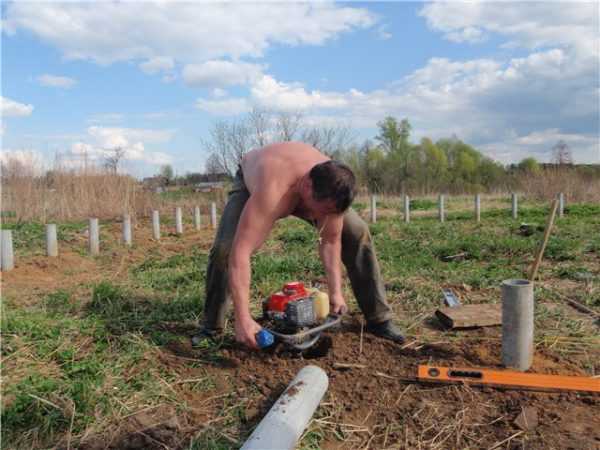

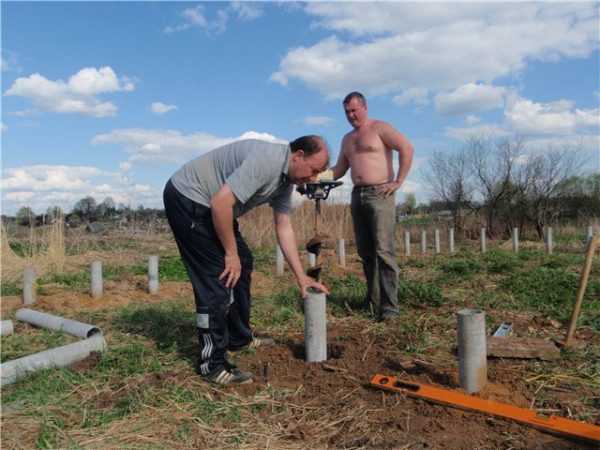

Процесс бурения

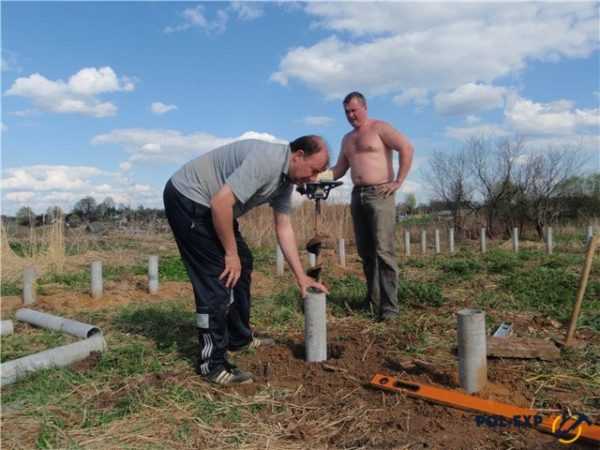

Установка столбов

Заливка столбчатого фундамента

Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметрового шага.

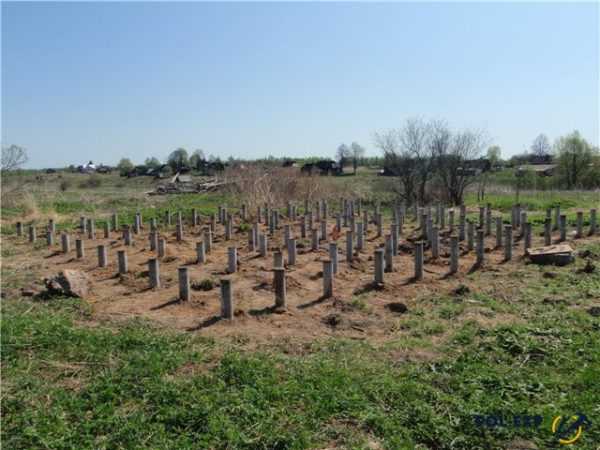

Столбчатый фундамент

Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:

  • с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
  • в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
  • пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
  • в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
  • в трубы устанавливаются специальные пластины для фиксации лаг.

Монтаж лаг

Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.

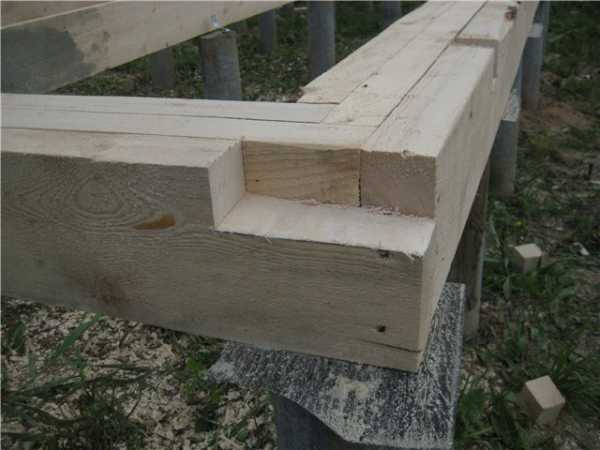

Нижняя обвязка

Если у вас она еще не готова, выполните следующие мероприятия:

  • зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
  • соедините доски внутренней нижней обвязки в углах при помощи шурупов;
  • к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
  • к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
  • прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
  • разметьте места будущей установки лаг;
  • вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

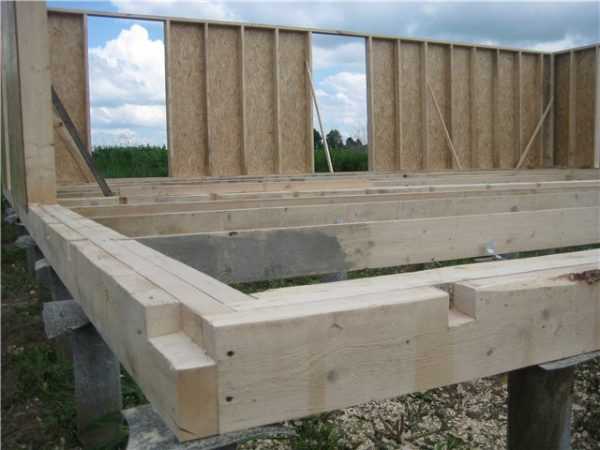

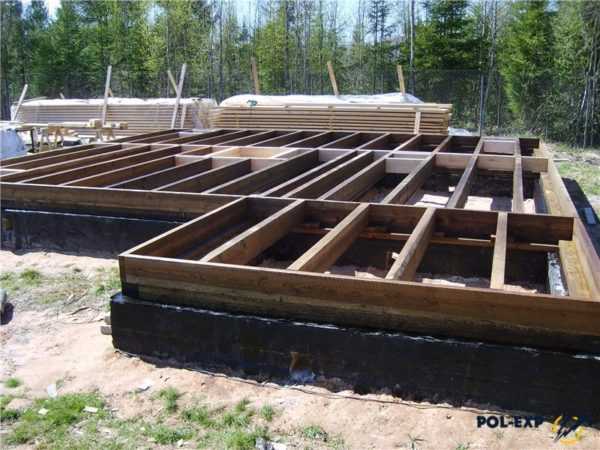

Нижняя обвязка и лаги

Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т.д.

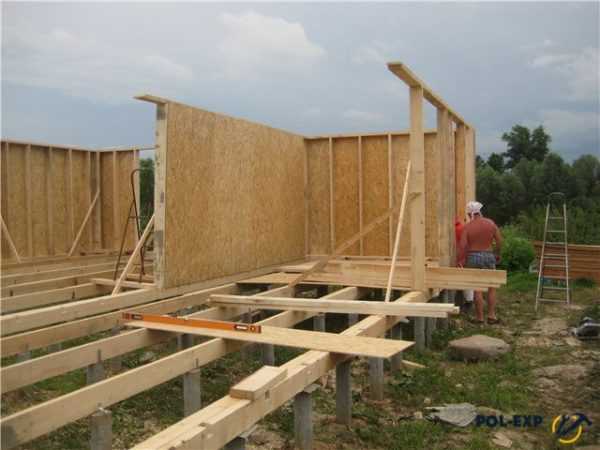

Укладка лаг на столбчатый фундамент

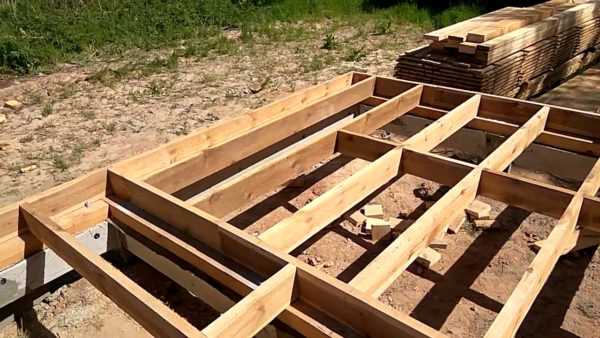

Лаги уложены на обвязку

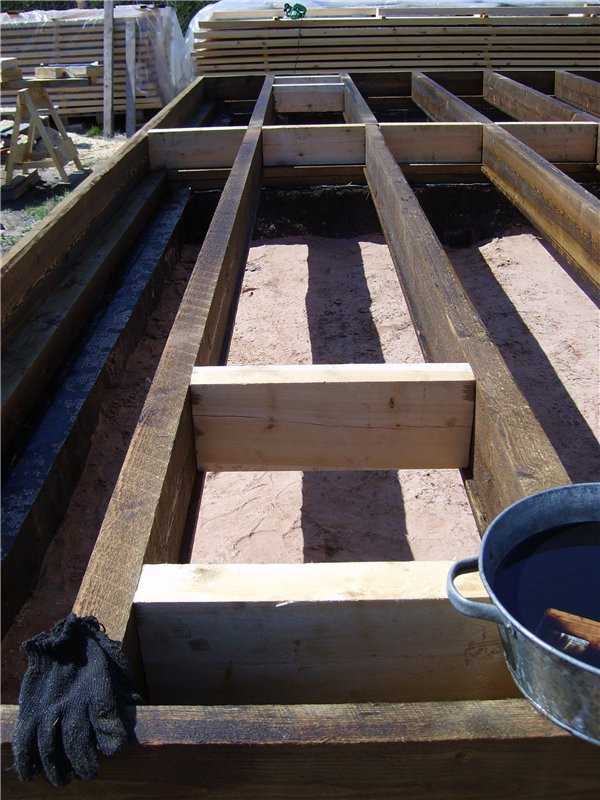

Лаги

На фото видна подшивка лаг тонкой доской

К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровый или другой шаг в соответствии с размерами используемых элементов настила.

Проемы для лазов

Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метрового шага.

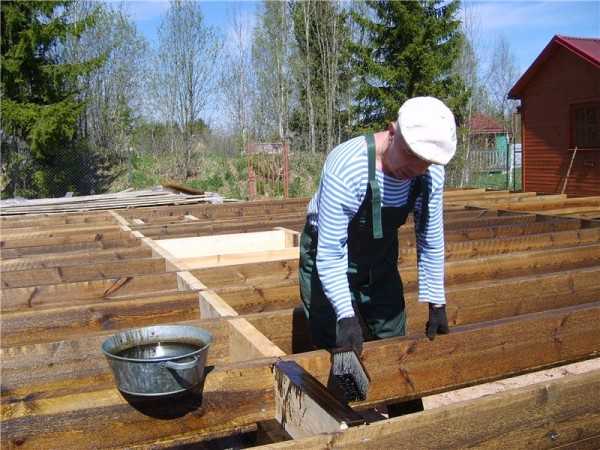

Пропитка лаг

Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.

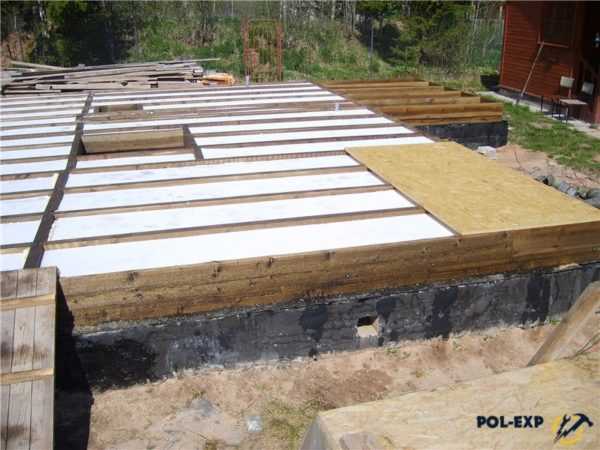

Устройство чернового настила

Настил чернового пола

Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

Таблица. Правила устройства черного пола из фанеры

ТребованияПояснения
Схема укладкиЛисты фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента.
Толщина листовПри выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор.
Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм.
В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм.
Крепление настилаДля крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов.
Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток.
Зазоры между листамиФанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете.

В пространство между лагами укладывается слой гидропароизоляционного материала. Для крепления пленки удобнее всего использовать строительный степлер.

Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:

Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.

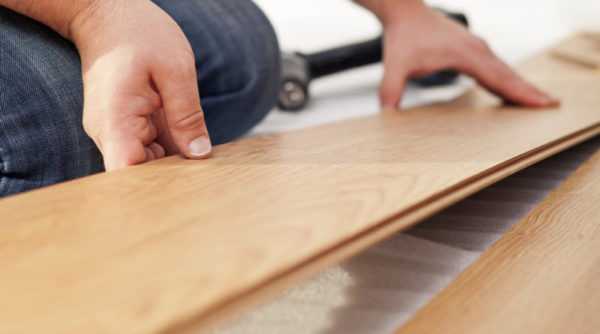

Готовый пол

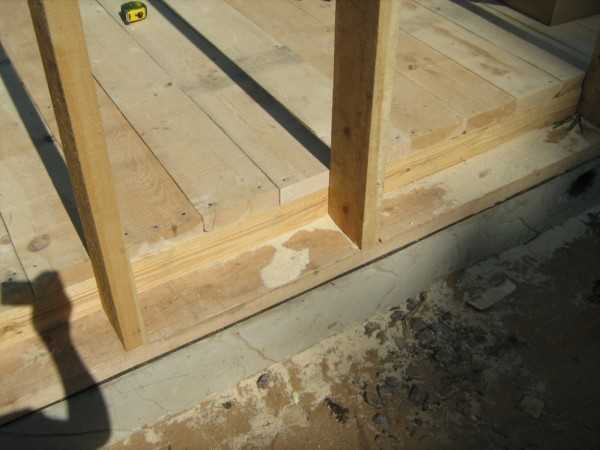

Настил дощатого пола

Дощатый пол в каркасном доме

Удачной работы!

Видео – Устройство пола в каркасном доме

Видео - Как устроен пол в каркасном доме

pol-spec.ru

Пол в каркасном доме - варианты устройства, конструкция и утепление

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

Прежде всего, перед началом строительства должен быть создан план-проект, по которому будет строиться дом. Когда проект готов, приобретают необходимые инструменты и материалы. Для сооружения пола понадобится следующее:

  • молоток;
  • рубанок;
  • стамеска;
  • дисковая пила;
  • карандаш;
  • отвес;
  • уровень;
  • отвертки;
  • лестница;
  • дрель со сверлами;
  • кисточки.

Важно сделать пол прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и прочие детали. Особенно прочными должны быть полы в каркасном доме на сваях, где фундамент выполнен в виде металлических труб, а вся конструкция держится на них.

Прежде чем приступать к строительству, необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько необходимо слоев – один или два.

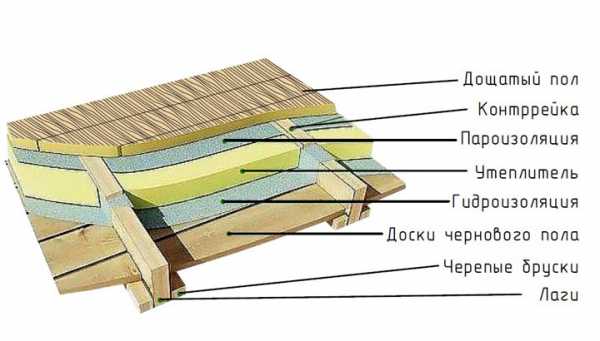

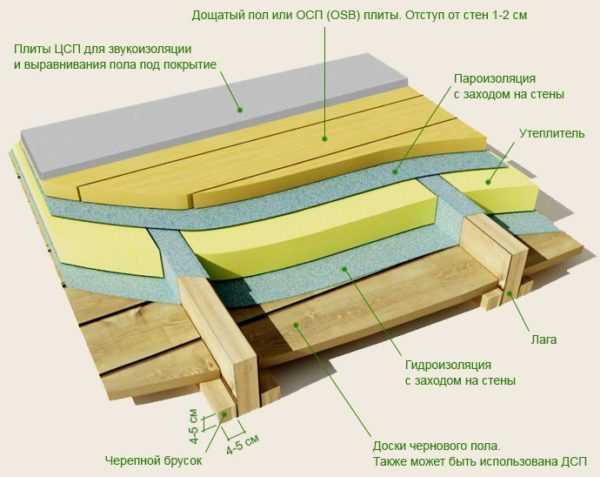

Пирог конструкции

Сначала делают черновой пол, который для каркасного дома является одновременно и перекрытием. К обвязке фундамента закрепляют балки перекрытия. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влажности. Для этого укладывают двойной слой рубероида или гидроизола.

Далее делают несущую основу пола, применяя либо только главные, либо и главные, и второстепенные балки.

Второстепенные балки или лаги в каркасном доме используют для того, чтобы шаг основных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, необходимо сделать больше работы.

Если второстепенных балок нет, главные также могут использоваться как лаги. Тогда пирог пола выглядит так (снизу вверх):

  • черепные бруски с размером сечения 50х50 мм, закрепляющиеся к несущим балкам перекрытия;
  • слой из досок – подшивка;
  • защитные элементы от ветра и влаги;
  • несущие балки, между которыми внутри находится утеплитель;
  • слой пароизоляции;
  • черновой настил, выполненный из досок или толстого ДСП.

Что такое черновой пол

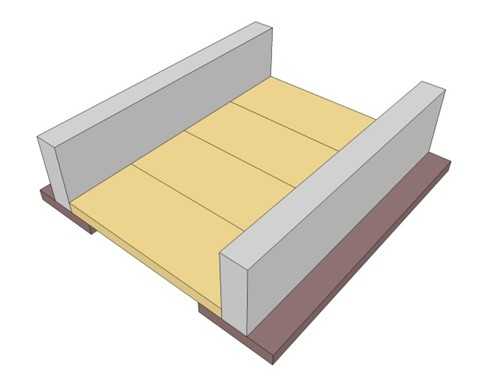

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины.

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Черновой пол и перекрытия по лагам

Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.

Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.

Использование насыпных заполнителей

Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Схема расположения продухов в фундаменте

Чтобы нижнее перекрытие, выполненное из дерева и уложенное на ленточный фундамент, было долговечным, нужно выполнить в фундаменте определенное количество продухов. Это отверстия в фундаменте для обеспечения естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или  устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни — это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

Далее осуществляют монтаж лежней:

  1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
  2. Высчитывают, в каких местах лучше всего засверлить болты
  3. Заготавливают отверстия в бетоне.
  4. Укладывают гидроизоляцию
  5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

  1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
  2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
  3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
  4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

  1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
  2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
  3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
  4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

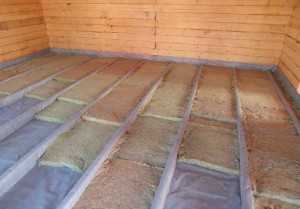

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

  1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
  2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
  3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Теплый пол в каркасном доме

Планируя каркасный дом, нужно сразу решить, будет ли в нем теплый пол, и если да, то где именно (например, в ванной, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, на этапе монтажа пола.

Существует много вариантов обогрева пола, поэтому нужно их изучить и определить, какой подойдет вам.

Для организации системы теплого пола при водяном отоплении используют пластиковые трубы, которые проводят внутри перекрытия по всему дому и  организовывают центр управления системой, чтобы регулировать работу всех элементов.

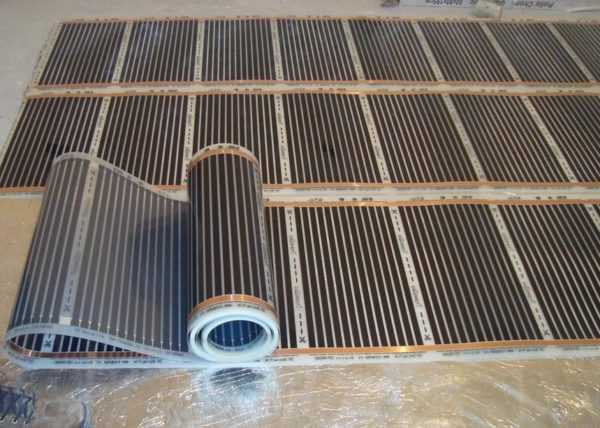

При электрическом отоплении экономичнее всего использовать инфракрасный теплый пол. Он расходует меньше электроэнергии, чем кабельный, более прост в монтаже и удобен в обслуживании.

Как сэкономить на полах

Чтобы не потратить много денег на организацию перекрытия в каркасном доме, можно использовать один из следующих методов:

  • применение древесины, которая уже была в эксплуатации;
  • использование дверных полотен вместо досок.

Не новые доски ничем не хуже только что приобретенных. Более того, они уже высушены, поэтому их использование порой считается более выгодным. При этом такая доска в несколько раз дешевле новой.

Что касается дверных полотен, то это также оптимальный вариант. Они ровные, прочные и ничем не хуже черновой доски. Сверху будет установлен чистовой пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас множество дверных полотен. Но это позволит значительно сэкономить на материале, не потеряв в качестве.

Видео: нюансы утепления

Посмотрите это видео, чтобы детально разобраться с утеплением пола в каркасном доме.

Закладка Постоянная ссылка.

pro-karkas.ru

Деревянные перекрытия в каркасном доме: цокольное, межэтажное, чердачное

Перекрытия в каркасном доме – это горизонтальные поверхности, при помощи которых ограждается внутренний объем помещения сверху и снизу. Это пол и потолок, закрепленные на специальных деревянных или бетонных конструкциях. Они имеют большую важность, связывая между собой стены и делая конструкцию здания более жесткой. Кроме того, эти элементы создают дополнительное утепление здания: их каркас обязательно должен содержать утеплитель.

Какие бывают перекрытия

Есть три типа перекрытий в каркасных зданиях:

  • межэтажные;
  • половые;
  • чердачные.

Перекрытия пола должны быть достаточно прочными и жесткими, чтобы сделать надежным напольное покрытие. Чердачные перекрытия также выполняют качественно, поскольку к ним крепится утеплитель и потолочная отделка.

У межэтажных перекрытий одновременно две функции – быть полом для верхнего этажа и потолком для нижнего. На эти перекрытия оказывается вертикальная нагрузка, поэтому балки должны быть устойчивыми к вертикальным прогибам.

Требования к конструкции перекрытия

Межэтажное перекрытие в каркасном доме должно соответствовать многим критериям, но основные требования такие:

  1. Жесткая и прочная конструкция, которая выдержит серьезную нагрузку.
  2. Никакая балка не должна прогибаться под воздействием тяжести.
  3. Деревянные перекрытия каркасного дома должны иметь хорошую звукоизоляцию, чтобы шум и посторонние звуки с одного этажа не проникали на другой.
  4. Важно сделать качественное утепление. Особенно хорошо должно быть утеплено мансардное и цокольное перекрытия.
  5. Все основные элементы перекрытия должны иметь хорошую огнестойкость, чтобы случайный пожар на одном этаже не перекинулся на все здание.
  6. Не стоит делать слишком массивные, дорогие и огромные конструкции – устройство перекрытия должно быть максимально простым и бюджетным.

Особенности перекрытий

После возведения нижнего уровня необходимо сделать перекрытие из тех же материалов, что и каркас, чтобы продолжить строительство следующего уровня дома. Важно, чтобы каркасные стены были ровными в горизонтальной плоскости. Это позволит быстро сделать перекрытие.

По сути, перекрытие является основой для верхнего уровня. То есть, перекрытие первого этажа (прослойка между первым и вторым этажом) становится полом для второго этажа. Это означает, что конструкция должна быть особо прочной. Лучше для этого при необходимости усилить лаги, ведь на них будут закрепляться внутренние неосновные стены.

Порой проект дома подразумевает участие лаг перекрытия в конструкции стропильной системы. В этом есть свои недостатки:

  • слой теплоизоляции значительно уменьшится, что приведет к появлению мостиков холода;
  • придется предусматривать сложную вентиляционную систему подкровельного пространства в зоне стыков лаг и стропил;
  • при возведении стропил придется вынужденно возводить настил из досок или фанеры.

Лаги для междуэтажных перекрытий могут быть разной толщины. Так, если по ним никто не будет ходить, можно поставить тонкие доски. Если же верхнее помещение будет жилым, лаги должны быть большого сечения, не меньше, чем на первом этаже.

Порядок и правила монтажа

Даже не планируя монтаж перекрытий каркасного дома своими руками, нужно ознакомиться с особенностями устройства и установки этого важного элемента.

Особые рекомендации по установке

Для установки межэтажных перекрытий сначала нужно уложить по периметру дома обвязку из балок, а уже на нее закреплять гвоздями лаги. При наличии большого пролета лучше сделать клееные балки.

Балки перекрытий имеют двойную функцию. С одной стороны на них крепят потолок из гипсокартона, с другой – набивают лаги пола. Толщина досок для пола должна составлять не менее 1/20 от длины. Например, для пролета 4 м потребуется лага толщиной от 20 см. Пространство перекрытия заполняют утеплителем.

Балки делают из толстых бревен, которые распиливают на части толщиной от 70 мм. Также можно сбить вместе две доски, толщина которых составляет 50 мм.

Соединяют доски друг с другом гвоздями или металлическими скобами. Балки для перекрытий имеют преимущества: у них низкая стоимость, простая установка, высокие теплоизоляционные свойства, длительный срок эксплуатации (до 50 лет).

Деревянные балки – пожароопасный материал. Это значит, что их необходимо обработать огнеупорными пропитками, противогрибковыми составами и средствами от гнили.

Утепление перекрытий между этажами

У минеральной ваты есть важные преимущества: природное происхождение, низкая теплопроводность, она легкая и негорючая. Поэтому лучше всего именно её применять для утепления перекрытий. Но также для звуко- и теплоизоляции можно использовать другие альтернативные материалы:

  • перлит;
  • пенопласт;
  • керамзит;
  • шлак;
  • сухой песок;
  • опилки.

Материалы для перекрытий

Лучше всего выбирать хвойную древесину. Это может быть сосна, ель, лиственница. Основная нагрузка оказывается на балки или лаги, а затем переносится на стены, обвязку и фундамент.

Для балок перекрытия используется обработанный круглый брус на два канта или сбитые вместе доски.

Несущие балки должны иметь соответствующий размер, в зависимости от нагрузки, которую они будут испытывать, а также длины пролета. Значения размеров можно узнать из специальных таблиц.

Расчет нагрузки

Перекрытия испытывают следующие виды нагрузки:

  • выдерживают собственную массу;
  • массу части дома, что выше их;
  • переменную нагрузку от пребывания людей и от установки мебели и вещей.

Собственная масса в среднем имеет 150-200 кг на каждый квадратный метр перекрытия. Конкретный вес зависит от вида утеплителя и толщины всех элементов конструкции. У чердачных перекрытий вес еще больше, поскольку там необходимо устанавливать больше утеплителя.

Что касается переменных нагрузок, то средние их значения – до 100 кг на 1 кв. м, а иногда и больше. Чтобы понять общую нагрузку, необходимо суммировать постоянную и переменную в их максимальных значениях.

Далее в таблицах смотрят необходимую толщину балок с учетом их длины. Балки устанавливают на обвязку по периметру при помощи металлических уголков. При установке межэтажного или чердачного перекрытия важно устанавливать балки четко над вертикальными каркасными стойками.

Подшивка и настилы

Установив потолочные балки и проверив, достаточна ли их прочность и правильно ли они закреплены, начинают сверху на них устанавливать настил, чтобы по ним можно было ходить. После этого снизу устанавливают подшивку потолка.

Для межэтажных перекрытий необходимо подбирать качественную подшивку. Она должна выдерживать свой вес, а также нагрузку отделки потолка, утеплителя и всех декоративных и функциональных элементов, которые будут к ней прикреплены. Это светильники, некоторые элементы мебели, какие-то украшения.

Несмотря на все это, несущая способность у обшивки должна быть не слишком большой. Для этих целей в любом каркасном доме используют какие-то листовые материалы. Для примера, это может быть даже обычный гипсокартон. Его применение очень выгодно, поскольку он не только позволяет сделать потолок максимально ровным, но и является огнеустойчивым материалом.

Выбирая подшивку для полового и потолочного перекрытий, нужно помнить, что она должна выдерживать большую нагрузку, так как в этих местах больший слой утеплителя, чем в межэтажном. Кроме того, появляются дополнительные элементы конструкции перекрытия. Поэтому здесь уже рационально использовать не обычный гипсокартон, а шпунтованную доску и другие подобные варианты.

Вариант устройства наката

Работу начинают с того, что к нижней части потолочных балок системы перекрытия по всей длине сбоку набивают специально заготовленные черепные бруски. Для этой цели отлично подойдут обычные деревянные рейки, сечение которых составляет 30х50 мм. Они необходимы для установки щитов наката. Под ними подразумевают листы гипсокартона, фанеры, прочих материалов или доски, которые смогут удерживать вес утеплителя.

Накат необходим не только для декоративных целей. Он держит на себе все элементы конструкции, которые не закреплены на балках перекрытий. Кроме того, этот элемент подшивки удерживает на себе еще и нагрузку снизу в виде отделки и ее декоративных частей.

Различают два типа настилов, которые используются в каркасных домах. Первый – черновой, второй – ходовой. Только черновой вариант используют на чердаках, чтобы по ним можно было удобно передвигаться. Под ходовым настилом подразумевают установку чистового дощатого пола.

Установка и чернового, и чистового настила подразумевает укладку досок на балках и их закрепление. Таким образом, монтаж настила одинаковый, но требования к качеству работ отличаются.

Прибивая доски чернового пола к балкам, делают специальный зазор. Он необходим для того, чтобы через пол циркулировал воздух. Прибивая ходовой (или чистовой) настил, зазор не делают, а доски стыкуют плотно.

Следует отметить, что необязательно делать сплошной настил на чердаках, которые не будут эксплуатироваться. Для этого достаточно набить доски по определенным маршрутам, которые понадобятся для решения каких-либо аварийных задач. Например, для доступа к коньку крыши или к дымоходу.

Пирог перекрытия в каркасных домах

Неважно, по каким технологиям построен каркасный дом и как выполнен его проект, перекрытия имеют примерно схожую конструкцию и пирог. Если говорить снизу вверх, то сначала идет подшивка (или накат). Затем на нее натягивают полиэтиленовую пленку, пергамин, толь или другой гидроизолирующий слой.

Далее устанавливают слой утеплителя. На первом этаже удобно использовать сыпучие наполнители. Это может быть керамзит, перлит, печной шлак, другие материалы. Между этажами оптимально использовать минеральную вату, пенопласт, стекловату или другие плитные и рулонные утеплители.

Утепление необходимо для половых и потолочных перекрытий в каркасном доме. Если нужно провести шумоизоляцию между комнатами, делают это при помощи акустической шумоизолирующей ваты.

Количество утеплителя, которое пойдет на утепление разных частей каркасного дома, можно вычислить по таблицам.

Установив утеплитель или засыпав его, если он сыпучий, сверху можно залить песчано-цементный раствор для стяжки всей конструкции. Особенно это актуально для чердачных перекрытий. К этому прибегают, чтобы сделать более медленным разрушение утеплителя и максимально продлить срок эксплуатации перекрытия.

Условия долговечности перекрытий

Чтобы перекрытия каркасного здания выполняли все свои функции, необходимо содержать их в должных условиях, которые позволят максимально сохранить прочность конструкции на протяжении всего срока ее эксплуатации. Так, необходимо исключить попадание в перекрытия и накопление там сырости и влаги. Именно она зачастую оказывает самое разрушительное влияние на дерево.

Воздух в каркасных домах должен циркулировать как горизонтально, так и вертикально. А перекрытия лишают его способности проходить между этажами. Поэтому, когда наблюдается перепад температур, на них выступает конденсат как на самой холодной точке, контактирующей с воздухом.

Если воздух не циркулирует, дерево начинает мокнуть, оно сыреет, что приводит к гниению конструкции и быстрому распространению плесени. Древесина легко впитывает влагу и начинает разбухать. Из-за этого меняются размеры отдельных конструкций каркасного дома, что приводит к излишнему напряжению.

Если такая ситуация будет продолжаться, прочность всего дома начнет страдать, что приведет к быстрому износу и вынужденному прекращению эксплуатации. А за счет того, что при повышенной влажности начнут активно развиваться грибки, это ускорит разрушение деревянных конструкций и еще больше сократит срок использования здания.

Влажность и сырость чаще всего поступают в дом из-за неправильно обустроенных перекрытий пола. Изредка причиной также служит чердачное перекрытие. Что касается межкомнатных перекрытий, то им не угрожает избыток влаги в доме.

Исключение составляют перекрытия в туалете, ванной, кухне. Выполняя их, делают дополнительный слой гидроизоляции, чтобы влага не проникала в деревянный каркас и не накапливалась там.

Видео:правила и разбор ошибок межэтажного перекрытия

Итак, установка перекрытий в каркасном доме не считается сложной задачей. Но есть ряд тонкостей и технических норм, которые необходимо выполнять. Это необходимо для того, чтобы сделать эксплуатацию дома максимально комфортной и длительной. Ответы на все оставшиеся вопросы даны в видео.

Закладка Постоянная ссылка.

pro-karkas.ru

Пол в каркасном доме - варианты и этапы устройства!

Каркасный дом – это очень легкое строение, но оно должно быть прочным и надежным, чтобы пережить непогоду и прослужить долгие годы. Строится такая конструкция очень быстро, так как технология достаточно проста. Интересно, но пол в каркасном доме делается не так, как в обычном. Здесь используется особая технология. Как его сделать, чтобы получилось все как нужно – с учетом всех норм, правил и пожеланий?

Пол в каркасном доме

Содержание статьи

Материалы для пола

Пол в каркасном доме – это быстровозводимая и несложная конструкция, которая создается из нескольких слоев различных материалов и имеет сильную схожесть с пирогом стены каркасного дома. Но важно помнить, что полы и стены в таких домах испытывают разную нагрузку, а значит, технологии их создания и конструкции будут отличаться. Также отличаться в таком облегченном доме будут и полы на разных этажах, например, на первом и втором.

Преимущества каркасных домов

Обычно пол в каркасном доме создается сразу после строительства фундамента. Только после этого строятся стены. Конечно, это намного проще, но в то же время необходимо, чтобы на улице держалась хорошая погода, так как конструкция пола не должна намокнуть.

На заметку! Для строительства каркасного дома и сооружения пола в нем требуется выбрать теплый солнечный день и работать быстро, чтобы погода не успела поменяться.

Обвязка и лаги пола каркасного дома

Первым делом следует подготовиться к стройке, чтобы не терять времени. Выбрать требуется подходящий строительный материал. Это, конечно, древесина. При ее выборе придется учитывать климатические условия в конкретном регионе и бюджет средств, выделенных на постройку. Важно помнить, что понадобятся тепло- и гидроизоляционные материалы. Например, при строительстве дома на сваях каркас обычно создается из дуба, древесины хвойных, осины и т. д.

Таблица. Свойства древесины для создания пола.

ВидХарактеристика

Хвойные

Дешево и сердито, как говорится. Действительно, данная разновидность  материала не стоит больших денег, но он прочный, долговечный и прослужит долго. Идеальный вариант для создания пола в небольших домах, в частности, в таких помещениях как ванная, кухня, санузел, коридор.

Дуб и осина

Стоят дороже, чем древесина хвойных. Обладают высокими показателями надежности, прочности, по своим прочностным характеристикам превышают показатели древесины хвойных. Обычно их советуют использовать для создания полов в спальне, гостиной.

Древесина для пола должна быть сухой. Если использовать непросушенный вариант, то полы со временем, когда древесина высохнет сама по себе, потрескаются. Вернее, между элементами пола появятся трещины и прочие дефекты. Наилучший шанс для пола в каркасном доме – это древесина первого сорта, имеющая влажность не более 20%. Доску лучше брать не менее 2 м длиной и важно, чтобы она была из одной партии – тогда, возможно, повезет купить дерево, имеющее одну текстуру и один оттенок. Кстати, строители советуют покупать шпунтованную доску, которая не нуждается в дополнительной финишной обработке и может в значительной мере ускорить процесс строительства.

Шпунтованная доска для пола

Совет! При подсчете количества древесины требуется к предварительным расчетам прибавить 10% запаса.

Помимо древесины, также потребуются следующие материалы и инструменты:

  • рубанок, стамеска, электрический лобзик;
  • дрель и сверла;
  • отвесы;
  • карандаш;
  • гидроизоляционный материал, пароизоляция;
  • гравий и песок;
  • бетон;
  • брус сечением 10х8 см.

Общая схема прохождения влаги через пароизоляционный материал

Следует помнить, что в любом случае понадобится несущая основа. Это может быть железобетонный фундамент, который создается прямо на участке. Далее создается черновой пол – основа из деревянных балок. Также создать пол в каркасном доме можно на балках, вкопанных в землю, то есть на основе столбчатого фундамента.

Создание основания и установка лаг

Шаг 1. Первым делом необходимо создать основу-фундамент. В данном случае дом будет возводиться на столбчатом фундаменте. Для начала участок земли размечается в соответствии с проектом. В определенных точках необходимо произвести бурение небольших скважин для установки столбов фундамента. Диаметр отверстий – 20 см, глубина – около 1 м.

Бурение скважин для столбов

Шаг 2. После этого в каждую подготовленную лунку нужно установить трубы из асбестоцемента длиной 1,3 м и диаметром 10 см. Шаг между соседними элементами не должен превышать 2 м. Но обычно придерживаться рекомендуется шага 80-100 см.

Установка труб из асбестоцемента

Шаг 3. Вокруг столбов лунки нужно засыпать песком, который после этого требуется тщательно утрамбовать и пролить водой, чтобы он сидел как можно плотнее. Далее в каждую асбестоцементную трубу заливается свежая строительная смесь (цемент – 1 ч, вода и щебенка – 5 ч, песок – 4 ч). Также после заливки в каждую трубу нужно установить пластины, на которых потом будут фиксироваться лаги.

В трубы заливается строительная смесь

Трубы готовы к дальнейшим работам

Шаг 4. После этого начинается создание нижней обвязки. Доски, используемые для ее воплощения и имеющие параметры 5х15 см, устанавливаются ребром. Доски внутренние соединяются друг с другом в углах будущего дома шурупами.

Создание нижней обвязки

Шаг 5. Далее к доскам изнутри фиксируются доски срединной части, а затем – и внешние. Притом используются для крепления все те же шурупы. При помощи рубанка нужно обстрогать верхнюю часть досок. Они должны быть ровными, что можно проверить при помощи уровня. Остается изготовить лишь пазы, куда будут устанавливаться лаги. Для последних можно использовать брус 5х10 см или 5х15 см. Они также фиксируются при помощи абсолютно любого крепежного материала.

Лаги будут укладываться в специальная пазы

Шаг 6. Лаги требуется укладывать по линиям столбчатого фундамента, ровно и аккуратно, и фиксировать на обвязке.

Устанавливаются лаги

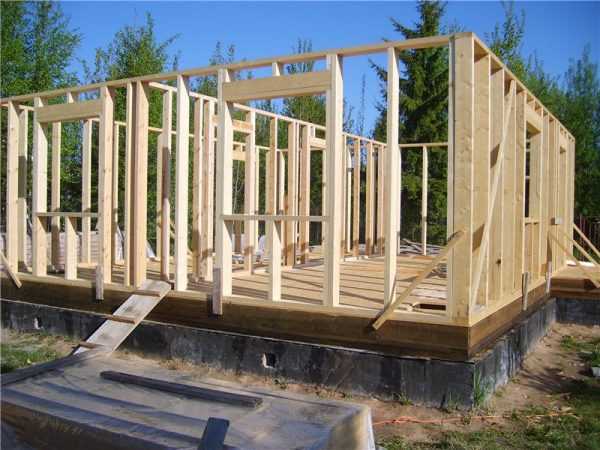

Шаг 7. Должен получиться примерно такой же каркас, как на фотографии. После этого к лагам прикрепляются рейки 3х3 см. Для фиксации также может быть использован любой материал. Эти рейки понадобятся для того, чтобы выполнять функцию некой опоры для краев досок пола. Также между лагами лучше сделать перемычки. Они укрепят конструкцию и дадут возможность лучше фиксировать доски конструкции. Шаг между перемычками должен составлять примерно 1,25 м.

Пример готового каркаса

Шаг между перемычками должен составлять примерно 1,25 м

Создание чернового пола

Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП. Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией.

Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.

Укладка утеплителя

Шаг 2. На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее.

Коммуникации также проводятся на этом этапе

Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.

Укладка пароизоляции

Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.

Монтаж плит ОСП

Шаг 5. После этого этапа можно оформлять чистовые полы.

Полы этажом выше

По большому счету, в двухэтажном каркасном доме пол второго этажа по конструкции не будет отличаться от пола, обустроенного на первом. Но в этом случае теплоизоляционных материалов потребуется меньше. Здесь лучше больше внимания уделить звукоизоляционным работам – так удастся уберечь нижние этажи от громких звуков шагов сверху, стука и прочего шума.

На заметку! Утеплители обладают и звукоизоляционными свойствами. Так, минвата и эковата вполне могут выступить как звукоизоляционные материалы.

Схема устройства пола

Основа пола на втором этаже – межэтажное перекрытие. Его требуется монтировать на основе обвязки верхнего этажа, сделанной по тому же принципу, что и на первом этаже. Перекрытие можно сделать из бруса, легкого металлического профиля. В любом случае, должны использоваться не тяжелые материалы, а те, которые имеют наименьший вес, но являются достаточно прочными. Единственное ключевое отличие между полами первого и второго этажа – это отсутствие во втором случае пароизоляционного материала.

Видео – Пол в каркасном доме

Система теплых полов

Если есть опасение, что зимой полы в каркасном доме будут все-таки холодными, то можно продумать систему подогрева пола. Лучший вариант – использование нагревательных матов. Они укладываются на черновой пол, поверх формируется цементная стяжка, а затем уже укладывается финишное напольное покрытие. Как вариант можно использовать электрические инфракрасные теплые полы. Главное – правильно изучить технологию монтажа перед произведением работ, чтобы не допустить ошибку.

Инфракрасный теплый пол

Важно! Черновое основание и бетонная стяжка должны быть ровными. Убедиться в этом поможет строительный уровень. Если стяжка будет неровной, то, к сожалению, ряд отделочных материалов для полов использовать для финишных работ не получится. Например, кривых полов не терпят ламинат и керамическая плитка. А вот линолеум от небольшой кривизны хуже чувствовать себя не будет.

Водяной теплый пол в каркасном доме

Если есть идея сделать теплые полы в таком доме, то об их создании следует задуматься еще на этапе проектирования. Особенно если планируется обеспечить обогревом весь дом.

Как можно сэкономить?

Наши соотечественники всегда стараются получить как можно больше, потратив при этом как можно меньше средств. Обычно это не самое лучшее решение, ведь скупой платит дважды, но иногда может быть вполне оправданным. Итак, при строительстве каркасного дома межэтажные перекрытия и полы можно делать с использованием старой доски или ровных деревянных дверных полотен.

Утепление пола в каркасном доме

Старую доску порой можно купить прямо на строительном рынке по бросовой цене. Главное, чтобы она была не гнилой и достаточно прочной. Зато она сухая, и вряд ли со временем полы поведет. Старые межкомнатные двери можно поспрашивать у знакомых. Они вполне сгодятся в качестве чернового основания и дадут возможность сэкономить достаточно большие суммы, которые затем можно потратить на более дорогие обои или понравившееся, но дороговатое покрытие для полов.

Финишный этап

В качестве финишного покрытия для полов в каркасном доме можно использовать любой материал. Подойдет и паркетная доска, и ламинат, и плитка. Важно лишь учитывать требования каждого материала к условиям монтажа, чтобы потом не жалеть о сделанном выборе.

Ламинат

Так, например, ламинат не любит кривых полов. Но зато он дешевый, и его можно укладывать в абсолютно любых помещениях, кроме разве что ванной комнаты, где уровень влажности априори повышен. Ламинат не любит воду и будет разбухать под действием влаги. Так что в санузле и ванной от него лучше отказаться и положить там керамическую плитку либо такой привычный всем линолеум.

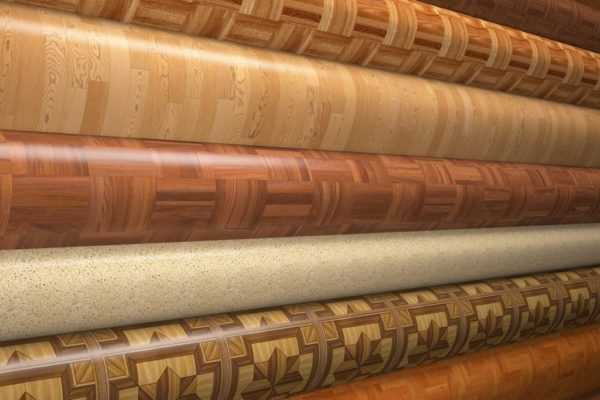

Линолеум — дешевый и простой в укладке материал

Кстати, последний – также дешевый и простой в укладке материал, который благодаря разнообразию рисунков можно укладывать в любом помещении, даже в спальне. Если он был выбран правильно, то даже с ним интерьер будет выглядеть дорого и красиво.

Хорошо подойдут для монтажа пола в каркасном доме паркет, виниловая плитка. Керамическую плитку лучше всего использовать только в помещениях с повышенной влажностью – она плохо сохраняет тепло, и, вполне возможно, с ней полы будут просто чересчур холодными. Если же имеется система теплого пола, то за этот аспект можно не переживать.

Виниловая плитка – это собирательное название, которое принято распространять на несколько отличающихся друг от друга вида покрытий

Порой владельцы каркасного дома желают сделать обычные деревянные полы и, как говорится, почему бы и нет. Дерево – материал не только красивый и благородный, он – экологически чистый. С деревянными полами можно не беспокоиться о наличии вредных веществ в помещении, так как браться им просто неоткуда. Зато пахнут полы из дерева просто восхитительно.

Как вариант «деревянного» пола можно использовать паркет. Тоже достаточно красивый, но сложный в уходе материал. Да и в монтаже не прост. Но если выбор пал на него, то дом точно будет изнутри выглядеть богато и уютно.

За паркетом ухаживать сложнее

Этапы укладки паркета

Полы в каркасном доме – задача, пожалуй, доступная для решения каждому. Настолько просто создать пол не получится ни в одном другом варианте. Причина проста – конструкция максимально облегчена и собирается по ходу строительства самого дома. И так действовать намного проще, чем делать полы и даже черное основание прямо внутри построенного помещения. Но, к сожалению, такой вариант подойдет только для каркасного дома.

pol-exp.com

Утепление пола первого этажа в каркасном доме

В жилищном строительстве нашли широкое применение технологии возведения жилья из древесины и материалов, созданных на ее основе. Каркасные дома превосходно себя зарекомендовали в сложных  климатических  условиях  таких  северных стран как Канада, Финляндия и Норвегия. Главные их достоинства – это относительно невысокая цена  и малые сроки строительства.

Такие дома при условии использования качественных материалов и соблюдения технологии хорошо сохранят тепло. Особое внимание при этом должно уделяться нижней части строения, потому как львиная доля потерь происходит именно здесь. Правильное утепление пола первого этажа каркасного дома позволит свести их к минимуму. Такой подход позволит экономить ресурсы и на обогреве жилья.

Устройство пола первого этажа каркасного дома

пример монтажа пола первого этажа

Основой для строения такого рода может служить ленточный, столбчатый или свайно-ростверковый фундамент.   Полы в каркасных или каркасно-щитовых домах устраиваются с применение лаг, чернового и чистового настилов. Как  правило, эти конструкции изготавливаются из цельного или составного бруса, влагостойких листов фанеры QSB или обработанной доски. Полы делаются многослойными с прокладыванием утеплителя.

Лаги устанавливаются с промежутками, величина которых определяется проектом и соответствующими СНиПами.  Утепление деревянного пола производится путем укладывания материалов с низким коэффициентом теплопередачи в пустоты. Свободное пространство образуется лагами, нижним и верхним настилами. Устройство многослойного пола во многом идентично устройству поточного  перекрытия.

Для большего эффекта утеплитель применяется в сочетании с парогибробарьерами. Полимерные пленочные или тканые материалы позволяют надежно исключить сквозняки через неплотности и стыки, а также проникновение влаги.  Таким образом, пол представляет собой многослойный бутерброд из нижнего настила, парогидробарьера, утеплителя, еще один слой гидроизоляции и чистового настила.

к содержанию ↑

Обзор строительных материалов — утеплителей

В розничной продаже представлена широкая номенклатура теплоизоляции разного вида. Качественные материалы для утепления пола производятся как отечественными, так и зарубежными компаниями. Они могут незначительно различаться по своим физико-химическим и ценовым характеристикам. Импортные материалы, как правило, правило стоят дороже отечественных.

Вопрос выбора конкретного вида утеплителя для каркасного дома решается исходя из финансовых возможностей владельца. Все теплоизоляционные строительные материалы можно условно разделить на три группы:

  1. сыпучие: керамзит, шлак и тому подобное;

  2. волокнистые: минеральная или базальтовая вата и другие;

  3. пенопласты: пенополистирол, пенополиуретан и другие.

Каждая из представленных групп имеет свои достоинства и особенности в применении. Так, сыпучие материалы типа керамзита широко применяются, прежде всего, благодаря их невысокой стоимости. Однако они непригодны для утепления вертикальных ограждающих конструкций – стен.

Использование пенопласта для утепления загородного дома оправдано целиком и полностью. Этот материал обладает малым удельным весом и низкие показатели по теплопроводности. Минимальная толщина пенопласта для утепления пола в каркасном доме должна составлять не менее 100 мм. Для достижения этого применяются или цельные листы либо наборные. Важно принять действенные меры по защите этого материала от биологических вредителей.

к содержанию ↑

Руководство по выполнению теплоизоляционных работ

Утепление  зданий и строений производится в процессе их возведения. В проекте и плане-графике строительных работ, эти мероприятия, как правило, выделяются в отдельный раздел. Контроль над действиями работников осуществляется прорабами или другими сотрудниками инженерно-технических служб компании. Заказчики строительства, как заинтересованные лица имеют право на проверку полноты выполнения технологических операций.

При возведении каркасного строения самостоятельно, теплоизоляционным работам следует уделить самое пристальное внимание. Утепление каркасного дома своими руками не представляет особой сложности даже при полном отсутствии какого-либо опыта. Достаточно внимательно ознакомиться с предложенной инструкцией и рекомендациями специалистов.

к содержанию ↑

Устройство строительных конструкций под утеплитель

Основой несущей конструкции пола являются лаги, представляющие собой цельные или составные деревянные балки. Они имеют жесткую связь с нижним поясом обвязки, который служит для них опорой. Поперечное сечение лаг должно быть достаточным, чтобы избежать провисания под собственной тяжестью и прогиба в результате действия статических  и динамических нагрузок.

Для устройства перекрытия пола потребуются материалы, приведенные в списке:

  1. балки деревянные постоянного прямоугольного сечения или составные в виде двутавра;

  2. брусок размером 40×40 мм;

  3. доска обрезная толщиной 25 мм;

  4. фанера OSB толщиной от 12 до 18 мм;

  5. утеплитель перекрытия;

  6. пленочная мембрана.

К уложенным и закрепленным лагам при помощи гвоздей или саморезов крепятся бруски в нижней части. На образовавшиеся полочки укладывается сплошной настил из доски и фиксируется. В образовавшиеся углубления и по лагам укладывается парогидробарьер, который закрепляется мебельными скобами при помощи степлера.  В результате выполнения подготовительных операций мы получаем конструкцию с открытыми полостями, проложенными мембраной.

к содержанию ↑

Укладка утеплителя

виды строительных утеплителей

Дальнейшие действия строителей будут состоять в заполнение образовавшегося пространства теплоизоляционными материалами. При проведении этих операций с использованием Эковаты необходимо применять индивидуальные средства защиты: перчатки, очки, респиратор или марлевые повязки. Это позволит избежать реакции раздражения от прямого контакта с материалом и попадания его частиц в глаза и органы дыхания.

Утепление деревянного пола первого этажа может производиться как отдельными матами, так и рулонами. В первом случае отдельные листы вкладываются в проемы, а во втором материал просто раскатывается в углублении. Если предусмотрено несколько слоев, то необходимо маты класть таким образом, чтобы стыки нижнего слоя приходились на средину  листа последующего слоя. Это позволит исключить образование сквозных зазоров.

Поверх  утеплителя укладывается мембрана парогидробарьера. Наступать на уложенные теплоизоляционные материалы и пленку не рекомендуется во избежание их повреждения. Все перемещения исключительно по лагам или проложенным по ним доскам. Мембрана закрепляется при помощи все того степлера, и теперь можно приступать к устройству чистового настила.

Качественное утепление пола первого этажа каркасного дома с соблюдением всех технологических требований позволит обеспечить в помещениях комфортный тепловой режим. Как показывает многолетний опыт эксплуатации таких строений в условиях экстремально низких температур, удается сохранить приемлемую температуру в помещениях. Все теплоизоляционные работы можно выполнить и без привлечения профессиональных строителей.

Пошаговая видео инструкция по устройству и утеплению пола первого этажа частного дома:

karkasnik.su

Утепление пола в каркасном доме

Утепление пола в каркасном доме не такая сложная операция, если знать основные правила и нормативы. В этой статье вы узнаете самые важные из них и не совершите обидных ошибок. Самая распространенная толщина утеплителя в полу каркасного дома в средней полосе России – 200 мм. Как правило, этого вполне достаточно, чтобы свести к минимуму потери тепла через пол. Если речь идет об энерго-эффективном или так называемом «пассивном» доме, то рекомендуемая толщина утеплителя должна составлять 300 мм. Эта же толщина актуальна для северных широт.

Как правило, полы (первого этажа) в каркасном доме собирается на лагах из пиломатериала сечением 200*50мм (или 195*45мм для строганной доски) с шагом 600 или 400 мм, в зависимости от расчетных нагрузок на перекрытие.

Для обустройства чернового пола, на который будет укладываться утеплитель можно использовать либо опорную доску, либо черепные бруски.

Опорная доска, в отличии от черепного бруска, позволяет максимально использовать пространство между лагами и целиком его заполнять утеплителем. Крепится опорная доска непосредственно в процессе монтажа лаг пола первого этажа, перед их установкой. Оптимально использовать в качестве опорной доски пропитанный антисептиком пиломатериал сечением 100*25 или 150*25. Так как основная отрывная нагрузка будет приходится на метизы в этой конструкции, крайне важно обеспечить их надежное крепление – используйте либо ершенные(винтовые) гвозди, либо саморезы.

Черепной брусок сечением от 40Х40мм до 50Х50мм используется, как правило, в межэтажных перекрытиях, где толщина утеплителя (шумоизоляции) требуется для заполнения только части объема. Либо в случаях, когда лаги уже смонтированы. Так же этот способ используется в летних домиках, когда в пол первого этажа укладывается небольшой слой утеплителя, достаточный для сезонного проживания.

Далее, на получившуюся опору укладывается непосредственно черновой пол. Как правило, это нарезанные по ширине проема листы OSB (ОСП), либо антисептированная доска сечением 150(100)*25. Второй способ дешевле, как вы понимаете.

После этого по лагам пола и черновому полу растягивается, укладывается и закрепляется степлером слой ветровлагозащитной мембраны (типа Изоспан А) шершавой поверхностью к утеплителю. Нахлест полотнищ мембраны - 15 см.

Место для укладки утеплителя готово, можно приступать к его монтажу.

После укладки утеплителя обязательно делается пароизоляция.


Это ответственный момент. От качества проклейки швов пароизоляционного слоя будет зависеть продолжительность срока службы как самого утеплителя, так и всего "пирога" пола. На фото выше использованы бруски дополнительной обрешетки. Как и для стен такой прием помогает предотвратить возможные повреждения пленки при зашивании пола доской, OSB или фанерой.

Еще одним плюсом использования дополнительно обрешетки (либо контробрешетки - под углом 90 градусов относительно лаг) является возможность "спрятать" коммуникации под полом. Например, как на фото:

Виды утеплителя пола в каркасном доме

1.Минеральная вата (минвата).

Наверно самый распространенный на сегодня вид утеплителя. Минвата изготавливается из расплава стекла. Материал с оптимальным сочетанием цены и качества. Большой выбор производителей на рынке. Для пола используется как рулонный утеплитель, так и в виде матов. Укладывается обязательно с перекрыванием стыков и перехлестами слоев не менее 15 см. Т.е., например, для утепления 150 мм не желательно использовать один слой в 150 мм, используйте 100+50 или 50+50+50.

2. Базальтовый утеплитель.

Следующий по популярности вид утеплителя. Изготавливается материалов из горных пород, которые переплавляются в каменное воловно. Этот вид утеплителя дороже минваты из-за материалов и самого процесса производства. Но более устойчив к агрессивным веществам и биологическим воздействиям.

В отличии от минерального базальтовый утеплитель более жесткий (хрупкий) и больше подходит для ровных поверхностей. Минеральная же вата более гибкая и может использоваться для утепления сложных геометрических конструкций.

3. Эковата.

Относительно новый в России вид утеплителя для каркасных домов. В основном российская эковата состоит из газетной и картонной макулатуры. В Странах Европы и Америки сырьем для эковаты выступает в том числе: сено, древесные опилки, отходы хлопка и льна, конопля и т.д. В составе эковаты в обязательном порядке присутствуют антипирены (огнезащита). В России в качестве антипиренов как правило выступает бура (борекс в англ. варианте) в сочетании с антисептиком – борной кислотой. Примерная пропорция целлюлозы и антисептиков в составе эковаты колеблется от 80/20 до 75/25. Поэтому, как вы понимаете, экологичность эковаты зачастую является обычным маркетинговым пиаром. Более подробнее про эковату мы поговорим в другой нашей статье.

Важным нюансом при утеплении каркасного дома с помощью эковаты является правильность этого самого нанесения. Утепление вручную («распушение») крайне не рекомендуется, поскольку в дальнейшем велика вероятность оседания утеплителя. Правильное утепление эковатой возможно только при помощи «влажного» распыления специальным оборудованием. За счет лингина, добавляемого в эковату, последняя, при задувании ее под далением, приклеивается к строительным конструкциям, образуя при этом бесшовный слой утеплителя.

По сравнению с минеральными и базальтовыми утеплителями эковата примерно на 35% (по данным ассоциации производителей целлюлозы) лучше защищает дом от продувания. При этом и стоит она в 1,5-2 раза дороже минеральных утеплителей. По заверению производителей эковате не требуется пароизоляция, но большинство строителей на данный момент все равно перестраховывается.

4. Пенопласт.

Самым главным преимуществом пенопласта в качестве утеплителя, является его дешевизна. Именно поэтому он так популярен среди строителей малобюджетного жилья, гаражей, сараев, бытовок и прочих подсобных строений. Важно отметить, что при утеплении каркасной конструкции имеется ввиду обычный пенопласт, а не экструдированный (ЭПП). ЭПП полностью паронепроницаем, поэтому влага, попавшая внутрь каркаса, со временем, как правило провоцирует процессы гниения древесины и приводит к непоправимым итогам.

Наверно самым большим недостатком пенопласта является его подверженность температурным изменениям геометрии. При сильных перепадах температуры стыки листов пенопласта растрескиваются, образую щели, которые требуют в дальнейшем герметизации почти каждый сезон. Опытные мастера (сторонники пенопласта) научились пользоваться этим материалом без использования монтажной пены. Все что требуется – это монтаж панелей пенопласта «в натяг», когда лист материала распиливается размером на 1-2 мм шире проема и его установка проводится очень плотно к стойкам каркаса. Листы пенопласта при этом кладутся «в разбег», чтобы исключить щели в утеплителе. И в обязательном порядке при утеплении пенопластом делается идеальная пароизоляция изнутри помещения.

Кто то научился комбинировать пенопласт и минеральный утеплитель. Но правильнее все-таки для утепления полноценного дома для круглогодичного пенопласт не использовать.

5. Другие утеплители.

В редких случаях для утепления полов в каркасных домах применяют такие сыпучие материалы, как опилки, торф, соломенную сечку и т.д. Вряд ли такое решение является правильным. Во-первых, достаточно надежно такие материалы обеспечивают сохранность тепла только при слое в 25-40см, во-вторых, они могут слеживаться со временем, а в-третьих, их обработка различными защитными веществами обойдется довольно дорого.

Так же читайте:

- Как утеплить стены каркасного дома.

dokadom.com

Правильный пол в каркасном доме на винтовых сваях. |



В домах с винтовыми сваями к технологии укладки пола предъявляются особенные требования из-за конструктивных особенностей строения. В каркасных домах пол должен быть частью силовой конструкции. Полы в каркасном доме на сваях в большей мере подвергаются климатическим воздействиям, поэтому требования к материалам, технологии настила и способам утепления принципиально иные, чем в зданиях со стандартными типами фундамента. Этот материал о том, как правильно настилать пирог пола в каркасном доме  на сваях, чтобы не нарушить ключевых параметров здания и добиться комфортных условий проживания в течение долгих лет.

На винтовых сваях

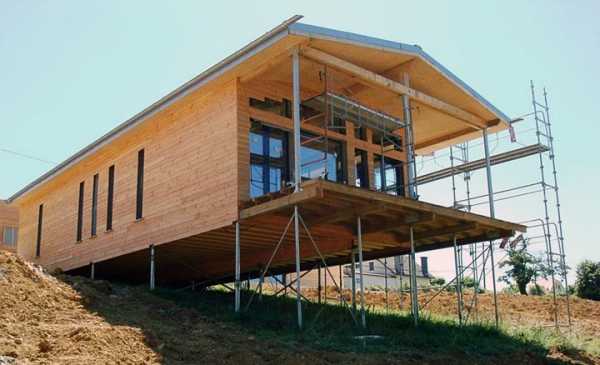

Строить каркасный дом на винтовых сваях  в большинстве прецедентов — это вынужденная необходимость, нежели имиджевое или эстетическое решение. Дома такого типа строят в местах, где почва имеет низкую плотность или высокий уровень грунтовых вод. Также подобные строения встречаются в прибрежных зонах, где весной есть угроза подтопления жилища.

Постройка на склоне оврага.

Для возведения нужно вкрутить по всей площади будущего каркасного дома сваи. Количество свай, их заглубление индивидуально прописываются в проектной документации. Верхняя часть свайного фундамента объединяется с помощью нижней обвязки из бруса 150 на 150 мм, или 200 на 200 мм. Брус нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.

Достоинства свайного фундамента

Подобное технологическое решение имеет ряд преимуществ:



  • минимальный уровень осадки;
  • возможность использования на любых типах почвы;
  • быстрый монтаж фундамента;
  • отсутствие большого количества земляных работ;
  • высокий уровень устойчивости конструкции;
  • незначительная восприимчивость к агрессивным факторам внешней среды.

Важным моментом является то, что с помощью фундамента на винтовых сваях можно строить каркасные дома на участках со значительным перепадом высот: на обрывах, склонах низин или оврагов, искусственных насыпях.

На заметку

К слабым сторонам описываемого технологического решения можно отнести невозможность обустроить подвальное помещение и затрудненное утепление пола в каркасном доме на сваях.

Пол в постройке на винтовых сваях

Перед тем как застилать горизонтальное перекрытие первого этажа, нужно грамотно выбрать сорт древесины, чтобы минимизировать теплопотерю, так как пол в каркасном доме на винтовых сваях не защищен от внешней среды как пол в обычном доме. Поэтому требуются сорта дерева, которые обеспечат максимально плотное прилегание половиц друг к другу.



Для того, чтобы настелить пол каркасного дома на винтовых сваях, рекомендуется использовать хвойные породы, которые сочетают в себе высокую прочность, долговечность и приемлемую цену. Для обеспеченных домовладельцев предпочтительнее будет выбрать дуб или осину, которые многократно превосходят хвойные сорта по многим характеристикам.

Утепление пола первого этажа.

Правильный пол в каркасном доме позволит использовать любые типы напольного покрытия натурального происхождения будь то паркет, паркетная доска или обработанная доска из древесного массива. Также нужно держать в уме, что в качестве напольного покрытия придется использовать керамику для того, чтобы зашить плиткой санузел. Дерево должно хорошо переносить воздействие влагоотталкивающих пропиток.



Пол первого этажа

Горизонтальные перекрытия первого этажа наиболее подвержены теплопотере, поэтому в данном случае требуется прокладка утеплителя между основной половой поверхностью и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет значительно больше, чем на втором. Дополнительно требуется приколотить листы фанеры или листы изоплата к лагам с внешней стороны.

Контррейки, на которых покоится напольное покрытие, должны находиться непосредственно поверх лаг над утеплителем. Пол первого этажа в каркасного дома требует дополнительной защиты от накопления влаги и ее испарения. О гидроизоляции нужно думать на стартовом этапе застилания пола, еще до монтажа напольного покрытия.



Слои изоляционного материала должны накладываться в нахлёст. Ширина нахлеста должна быть не менее десяти сантиметров. Устройство полов в каркасном доме на сваях напоминает своеобразный пирог, «начинкой» которого являются черновой пол, ветрозащита, слои теплоизоляции, пароизоляция, половое покрытие.

Требования к полу второго этажа

Какой пол в каркасных домах используется на втором этаже? Основное требование к полам второго этажа в том, что они должны нести минимальную нагрузку на здание, поскольку не рекомендуется возводить каркасные дома высотой более чем в два этажа. Перекрытия второго этажа не отдают тепло и менее требовательны к типу напольного покрытия. Основное требование к полам данного типа — это легкость конструкции и хорошая звукоизоляция.

Пол второго этажа в разрезе.

На верхних этажах каркасного дома неприемлемо использовать толстый слой изоляционных материалов. Для меньшей нагрузки на пол, можно сделать большее количество помещений на первом этаже. Распорки и перегородки станут частью силовой конструкции дома, тем самым разгрузят пол второго этажа каркасного дома.

Утепление пола

Нужно уделить пристальное внимание типам утеплителя, так деревянные полы в каркасном доме не только активно отдают тепло во внешнюю среду при отсутствии изоляции, но и могут разрушаться, если материал изоляционного слоя подобран с ошибками.

Основные типы утеплителя

  • Минеральная вата — этот вид утеплителя обладает превосходными изоляционными параметрами. К тому же минеральная вата не горит, не разлагается, не накапливает токсичные вещества в процессе эксплуатации. Однако, минеральная вата теряет свои изолирующие свойства, если контактирует с водой, поэтому строительство пола каркасного дома должно производиться с минимальным использованием жидкостей. В этом случае запрещено обрабатывать половую доску водоэмульсионной эмалью.
  • Каркасный дом с водяными полами — такой вариант утепления требует значительных технологических компетенций от строителей. Требуется проложить магистрали подачи теплоносителя между полом и напольным покрытием. Циркулирующая горячая вода будет нагревать покрытие до нужной температуры. Чтобы данная система работала без сбоев, в доме должен быть установлен котел с АСУ и терморегуляторами. Данный вид утепления рекомендован для домов, где люди проживают круглый год;
  • Электрический теплый пол — в каркасном доме между полом и напольным покрытием устанавливаются тепловые элементы, которые пользователь сможет активировать по своему желанию. При этом напольное покрытие не должно быть горючим.



Утепление каркасного дома подразумевает вариативность, которая ограничена финансовыми возможностями домовладельца и условиями эксплуатации жилища.

Работы по монтажу пола

Алгоритм монтажа:

  1. Установка лаг.
  2. Примыкание брусков между лагами для усиления конструкции.
  3. Укладка настила чернового пола из доски или фанеры.
  4. Настил между лагами парозащитной мембраны.
  5. Укладка утеплителя.
  6. Утеплитель должен быть накрыт парозащитной пленкой.
  7. Монтаж пола в каркасном доме.

Монтажники должны следить за правильностью последовательности укладки пирога пола и плотностью примыкания досок.

1karkasnydom.ru
