В технологическом процессе строительства каркасного дома одним из самых важных процессов остается правильное обустройство пола.

Грамотно спроектированный и созданный пол поможет избежать теплопотерь и сохранит в доме оптимальную температуру. Так как сделать пол в каркасном доме правильно?

Общая информация

Учитывая особенности технологии возведения каркасных домов, фундаментом таких конструкций могут быть:

• сваи, подходящие для более мягкой почвы и позволяющие легче подбирать нужный уровень;
• бетонные столбики, монтируемые в более твердые почвы;

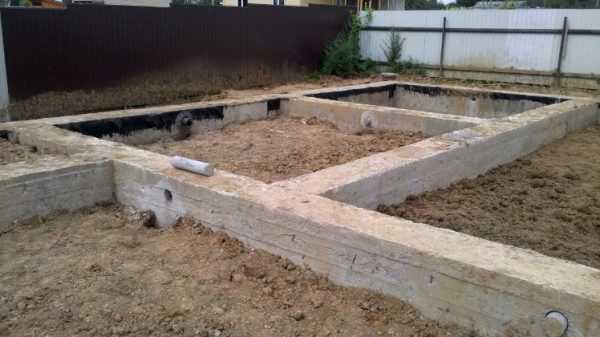

• ленточный фундамент;
• плитный фундамент, представляющий собой монолитную армированную бетонную плиту, уложенную на плотной песочной подушке.

Собственно, исходя из этого и начинается монтаж основных несущих балок каркасного дома и пола в частности на опорный фундамент.

Внимание! Учитывая то, что каркасный дом является капитальной конструкцией, рассчитанной на долгий срок эксплуатации, к выбору древесины для его изготовления следует подходить обдуманно и исходя из будущих окружающих климатических условий.

Так, из экономически выгодных вариантов традиционно выбирается хвойная древесина, обладающая хорошими показателями долговечности. Дуб и осина более дорогие, однако характеризуются наилучшими показателями. Для обустройства пола следует выбирать только хорошо просушенный материал, так как влажный материал склонен уменьшаться в размерах, вследствие чего образуются зазоры.

Так как делается пол в каркасном доме, то наиболее частым способом монтажа является установка чернового и чистового пола. Черновой пол представляет собой плиты ОСП, прикрепленные к нижним частям обвязки и лаг, на которые затем укладываются остальные слои. Получается конструкционный пирог каркасного пола.

Чистовой пол — есть ничто иное, как финишное напольное покрытие в доме. Им могут быть:

• клееная паркетная доска;
• паркет;
• паркетная доска из массива;
• обработанная доска из древесины;
• ламинат;
• керамическая плитка.

Виды

Конструкция пола в каркасном доме выполняется несколькими способами, в зависимости от постоянства проживания в нем. Так, на даче он может быть проще, для постоянного же проживания зачастую необходимо дополнительное утепление и, соответственно, монтаж теплого пола.

В зависимости от предпочтений, устройства фундамента, экономических возможностей, выделяют следующие способы устройства пола:

• каркасный пол;
• монолитный пол.

Каркасный

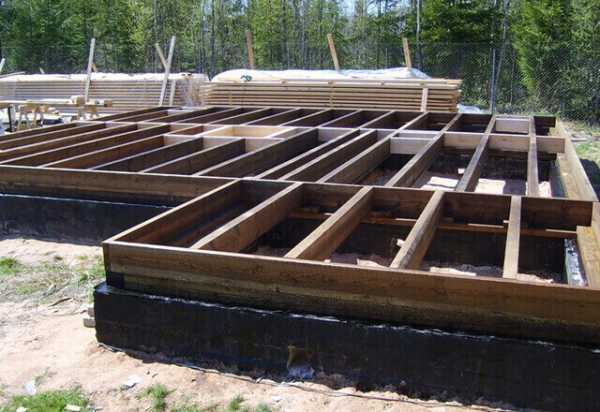

Применяется при наличии свайного, столбчатого и ленточного фундамента. Он представляет собой систему несущих и промежуточных балок и лаг.

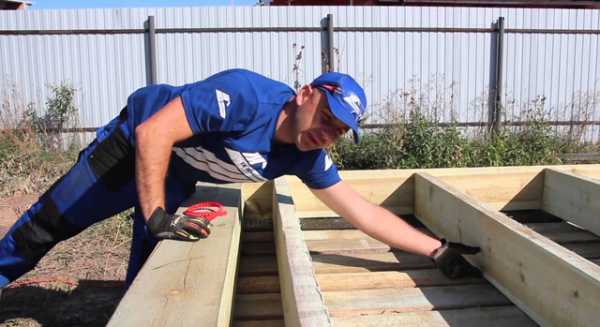

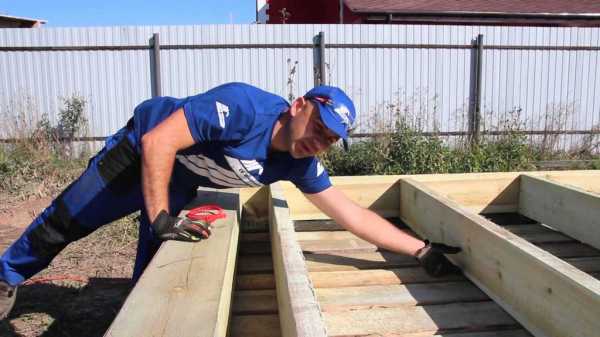

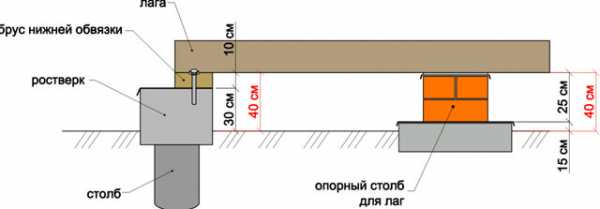

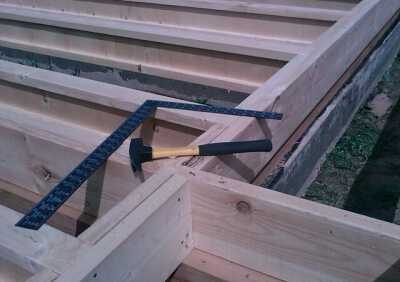

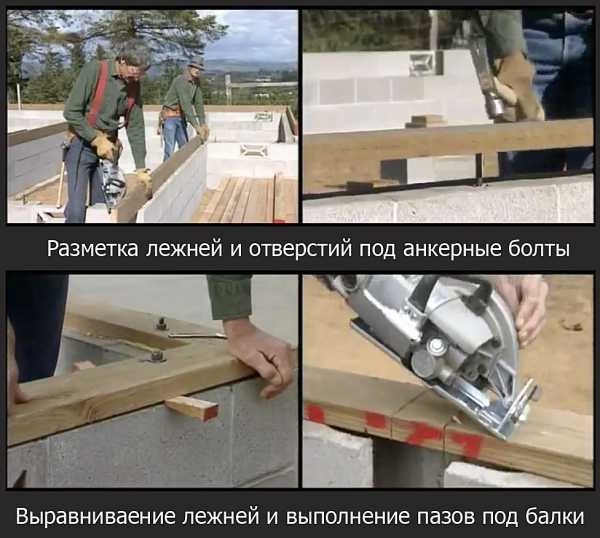

Начинают монтаж каркаса и подготовку к установке пола с укладки лежней. Они представляют собой доски, уложенные на верхнюю часть фундамента с гидроизоляцией, и прикрепленные к нему анкерными болтами.

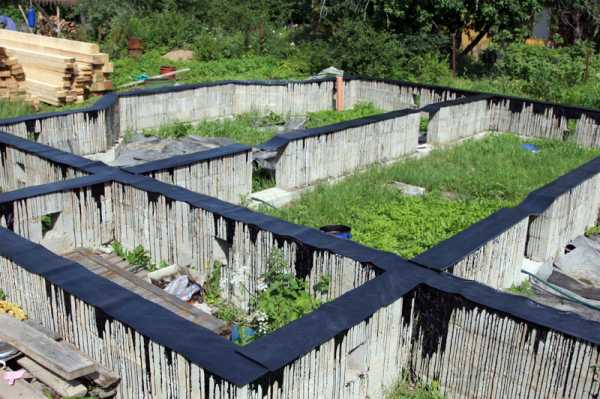

Лежни выравнивают по внешней стороне фундамента и соединяют между собой, образуя жесткую единую конструкцию. В лежнях выполняют пропилы для лаг в соответствии с их шагом. По нормам и правилам такой шаг составляет 500 мм.

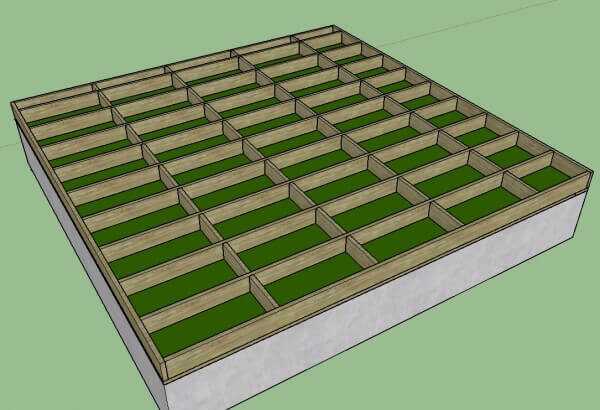

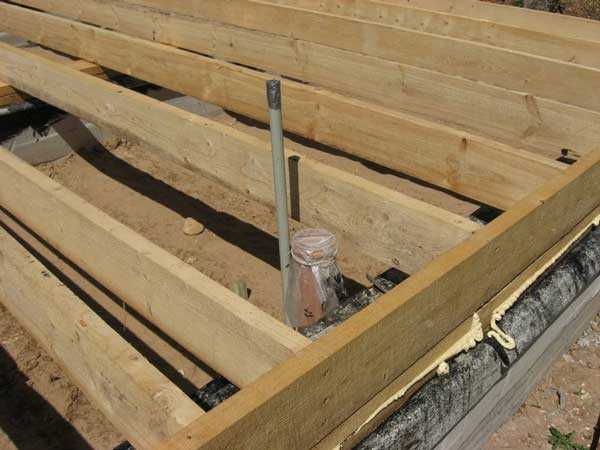

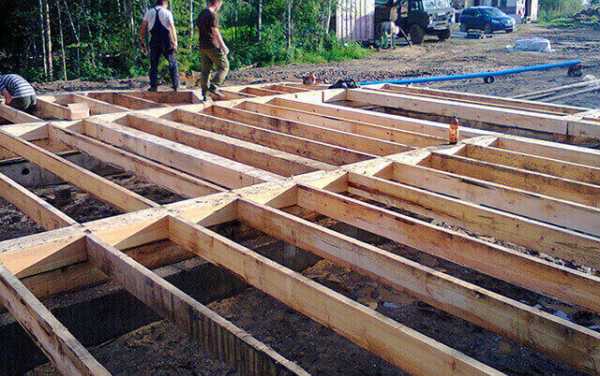

Сечение лаг определяется их применением для строительства первого этажа, второго этажа и ванной комнаты. Так, для первого этажа используют лаги или промежуточные балки сечением 100*250 мм, для второго этажа приобретаются лаги сечением 70*200 мм, в ванной комнате применимы балки сечением 50*150 мм. Лаги и промежуточные балки относятся к опорным элементам конструкции, на которых монтируется пол и возводятся стены.

После установки лаг в пропилы, к ним в нижней части крепятся доски. На них уложится впоследствии черновой пол.

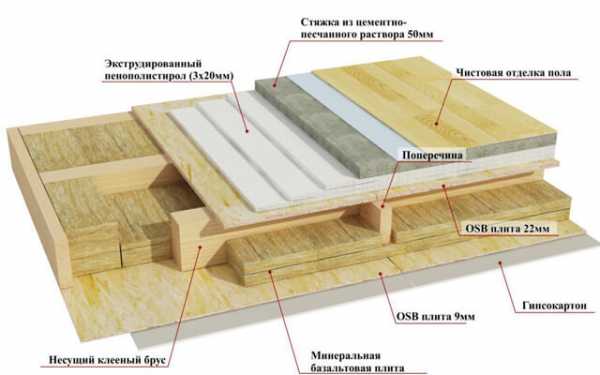

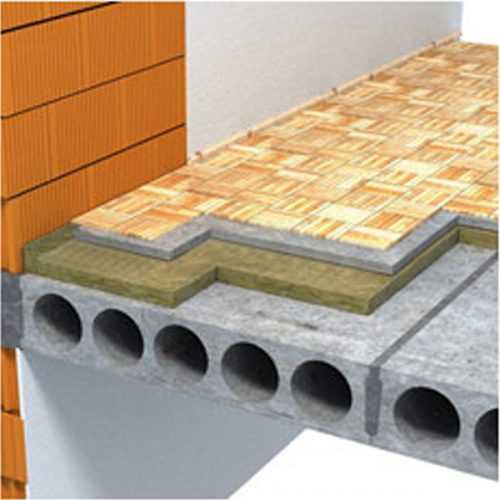

Для наглядности рассмотрим все элементы в разрезе, то есть конструктивный пирог пола в каркасном доме на сваях:

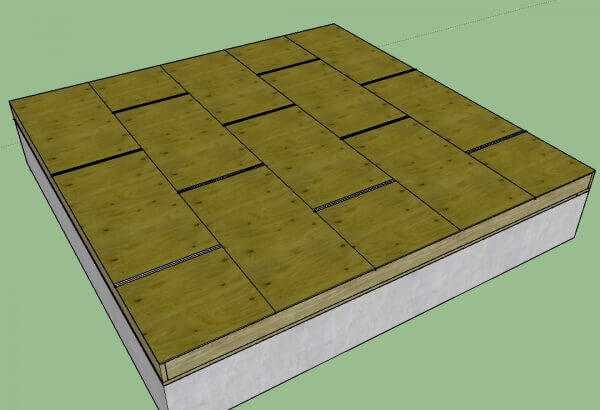

1. Первый слой — ОСП плита толщиной 6 мм, уложенная между лагами на доски.
2. Желательно первый слой укрыть пленкой гидроизоляции и ветрозащиты.

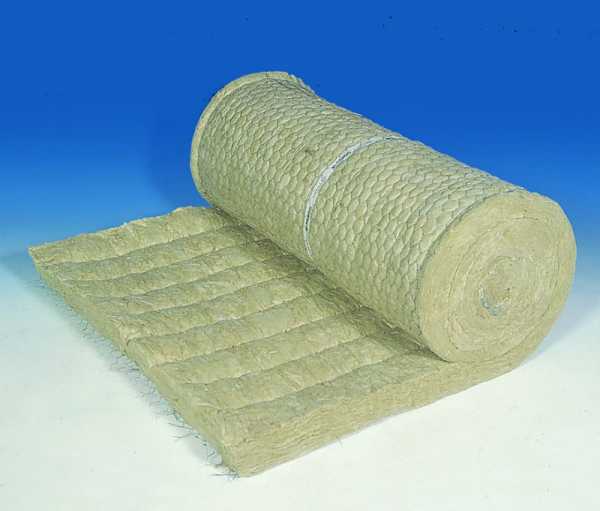

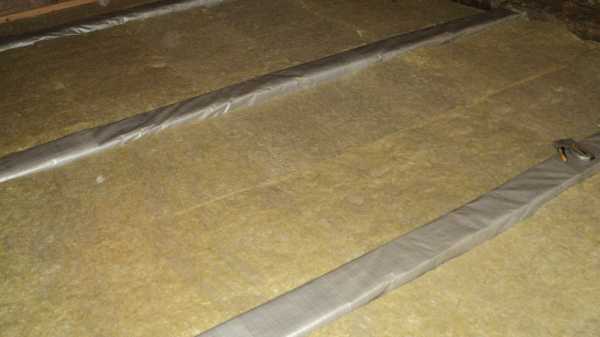

3. Утеплитель (чаще всего минеральная базальтовая вата), заполняющий всю толщину лаг.
4. Щит из ОСП толщиной 18 мм.
5. Утеплитель — экструдированный пенополистирол.

Далее, можно провести некоторые различия в зависимости от целей эксплуатации строения. Так, для дач и помещений, где не предполагается их постоянный обогрев и не требуется наличие теплого пола, продолжение «пирога» будет таким:

1. Вспененная подложка.
2. Подложка – ГВЛ (гипсоволоконные листы).
3. Чистовое покрытие в виде паркета, ламината, керамической плитки.

Пол в ванной в каркасном доме и, желательно, на кухне, где возможна повышенная влажность и требуется отопление в холодное время года, будет содержать следующие элементы пирога:

1. Слой пароизоляции.
2. Армирующая металлическая сетка.
3. Система контуров теплого пола.
4. Гидроизолирующая пленка.
5. Стяжка.
6. Подложка в виде вспененного фольгированного пенополистерола в случаях последующего применения ламината или паркета.
7. Керамическая плитка.

О полах в каркасной бане у нас также есть отдельная статья.

Для помещений дома, предназначенных для постоянного проживания, требуется организация теплого пола. Поэтому пирог пола в каркасном доме будет состоять из таких слоёв:

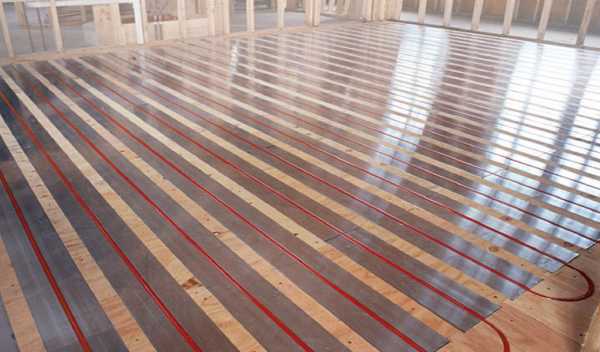

1. Алюминиевые пластины.
2. Система контуров теплого пола.
3. Вспененная подложка.
4. Подложка – ГВЛ.
5. Чистовое покрытие в виде паркета, ламината, керамической плитки.

Внимание! Учитывая особенности возведения каркасных домов на сваях, столбах либо ленточном фундаменте, для предотвращения контакта нижней части чернового пола с окружающими погодными условиями весь периметр фундамента обшивается цоколем.

Вместе с тем, даже при правильном монтаже, каркасные деревянные полы все же подвержены воздействию влаги при образовании конденсата, менее устойчивы к механическим воздействиям, поэтому во многих случаях распространенной конструкцией является бетонный пол в каркасном доме на бетонном фундаменте. Такой метод применяется при строительстве капитальных сооружений, рассчитанных на постоянное проживание.

Монолитный

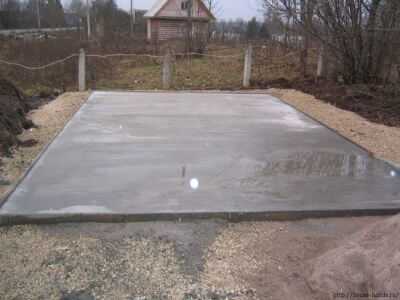

Пол на основе бетонной стяжки обладает рядом достоинств:

1. Долговечность и большой срок эксплуатации.
2. Выдерживает большие нагрузки.
3. Является основой для теплого пола.

Создание бетонной стяжки предполагает проведение ряда подготовительных работ:

1. Под местом создания стяжки разравнивается и тщательно утрамбовывается грунт.
2. Засыпается песчаная подушка, которая также утрамбовывается.
3. Песок покрывают слоем щебня, толщиной не менее 10 см.

Внимание! Перед залитием стяжки необходимо удостовериться, что все коммуникации, включающие канализацию, водопровод, электрические кабели, обозначены и выведены.

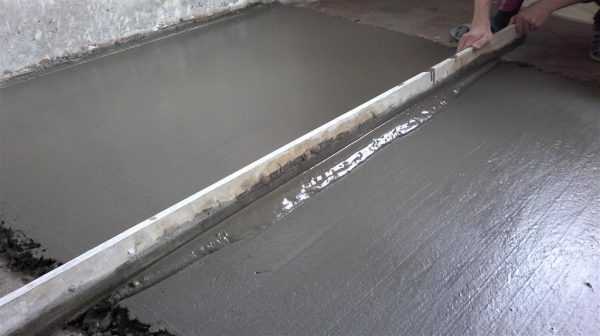

Таким образом, все готово к заливке стяжки. Раствор чаще всего привозится готовым в большом количестве, рассчитанном на единовременную заливку всей площади. Заливают стяжку так, чтобы не оставалось пустот. Сохнет черновая стяжка от 14 до 28 дней. Она служит прочным основанием, позволяющим конструировать на ней стены и пол каркасного дома. На готовую естественно высохшую стяжку можно укладывать остальные слои пирога.

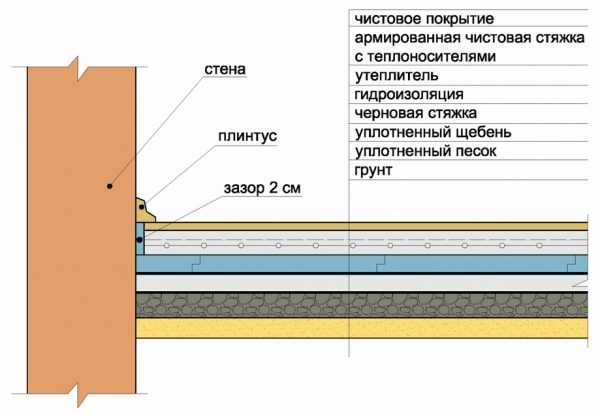

Теперь его разрез будет иметь следующий вид:

1. Песчаная подушка.
2. Слой щебня.
3. Армированная стяжка.
4. Гидроизоляция.
5. Утеплитель.
6. Пароизоляция.
7. Теплый водяной либо электрический пол.
8. Чистовая стяжка.
9. Финишное напольное покрытие.

Инструкция

Как делать полы в каркасном доме? Насколько сложна технология? Возможен ли монтаж своими руками? Какие особенности следует учесть? Вопросов возникает много.

Каркасный пол своими руками следует возводить в том случае, когда вы обладаете необходимыми строительными навыками и имеете представление о существующих нормах и правилах.

Приведем технологию устройства в виде пошаговой инструкции для разных видов фундамента.

Для свайных, столбчатых и ленточных фундаментов

1. На фундамент укладывается несущая обвязка из балок.

2. К балкам прибиваются лаги.

3. На лаги прибиваются опорные доски — держатели чернового пола.

4. Укладывается черновой пол из ОСП толщиной 6 мм.

5. Вся площадь чернового пола застилается пленкой гидроизоляции.

6. Пространство между лагами заполняется минеральной ватой.

7. Поверх лаг укладывается второй слой ОСП толщиной 18 мм.

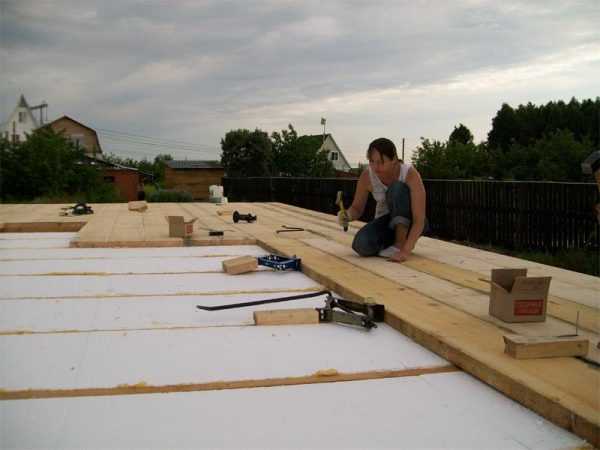

8. Кладется второй слой утеплителя – пенополистирола.

9. Настилается подложка в виде фольгированного пенополистирола для предотвращения теплопотерь.

10. Устанавливается армирующая металлическая сетка.

11. Проводятся контуры электрического или водяного теплого пола.

12. Заливается чистовая стяжка.

13. Вся площадь застилается вспененной подложкой в случае последующего настила паркета, ламината.

14. Настилается финишное напольное покрытие либо следует облицовка плиткой.

Бетонные полы

Бетонные полы в каркасном доме своими руками сооружаются по этапам:

1. Подготавливается, расчищается, утрамбовывается грунт.
2. Засыпается слой песка, который тщательно утрамбовывается.
3. Засыпается слой щебня толщиной от 10 см. Разравнивается и трамбуется с помощью вибромашины для максимального уплотнения слоев.

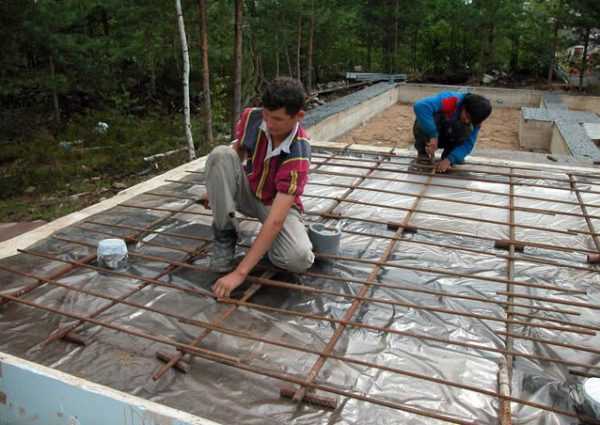

4. На щебень кладутся армирующие металлические пруты сечением не менее 10 мм.
5. Заливается цементно-песчаный раствор полугустой консистенции. Им заполняются все пустоты, чтобы предотвратить последующее растрескивание черновой стяжки.
6. Гидроизоляция пола каркасного дома укладывается через 28 дней на черновую стяжку.
7. Настилается слой утеплителя в виде экструдированного пенополистирола или самого плотного пенопласта. Стыки между матами проклеиваются монтажным скотчем.
8. Слой утеплителя укрывается пароизолирующей пленкой либо фольгированной лавсановой подложкой.
9. Производится прокладка теплого пола.

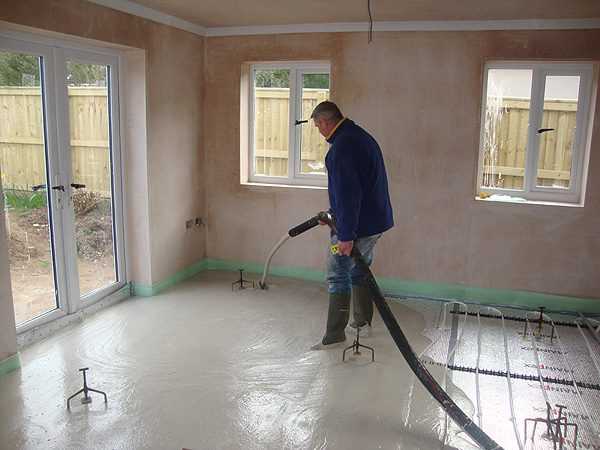

10. Заливается чистовая стяжка, заполняющая все пустоты.
11. На высохший слой стяжки укладывается вспененная подложка с последующим настиланием напольного покрытия либо укладывается облицовочная плитка.

Полезное видео

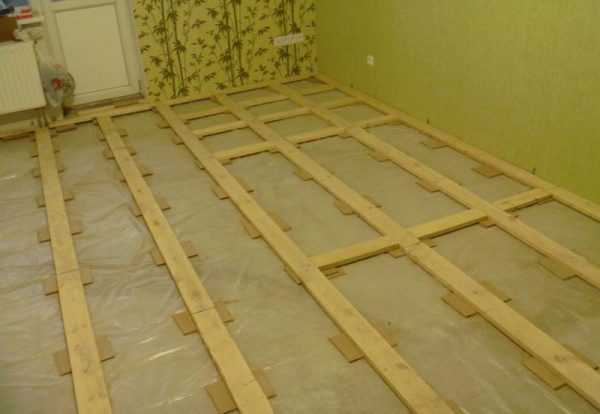

Об устройстве половых лаг и чернового пола дополнительно рассказано на видео ниже:

Выводы

Таким образом, устройство пола в каркасном доме имеет определяющее значение. От того, насколько грамотно и качественно выполненным будет монтаж, зависит долговечность всей постройки, комфорт и тепло дома. Не стоит забывать, что дом — капитальное сооружение. Его не разберешь через год и кое-что не исправишь. Строить необходимо обдуманно, обращая внимание на все нюансы и мелочи.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Notice: compact(): Undefined variable: limits in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853 Notice: compact(): Undefined variable: groupby in /home/f/friendlg/ochag.online/public_html/wp-includes/class-wp-comment-query.php on line 853

ochag.online

Как утеплить пол в каркасном доме своими руками. |



Утепление пола в каркасном доме  — один из важных этапов строительства. На первом этапе строительства необходимо определиться с вариантом утепления пола. В домах каркасного типа очень востребован именно деревянный пол – его легко укладывать, он экологичен и не создает чрезмерную нагрузку на фундамент. Сегодня мы остановимся на вопросах монтажа пола в каркасном доме и расскажем о методах утепления пола.

Материалы для пола

Прежде чем делать утепление пола каркасного дома своими руками, необходимо выбрать материалы, из которых будет делаться пирог пола каркасного дома. В процессе выбора стоит учитывать регион строительства каркасного дома, степень нагрузки на конструкцию, а также то, для чего будет использоваться та или иная комната в доме.

Пирог полов постройки.

Чаще всего для лаг каркасного пола выбирают хвойную древесину, которая считается самым дешевым материалом, но при этом отличается долговечностью и надежностью. Например, пол из дуба будет стоить дороже, при этом и эксплуатационные характеристики у материала выше.

На заметку

Перед покупкой материала обязательно убедитесь в том, чтобы доска была качественно высушена на производстве, в ином случае с течением времени пол может менять свою геометрию.



Монтаж полов

Монтаж пола в каркасном доме начинается с подготовительных работ. Так, используемые деревянные материалы обязательно пропитываются специальными средствами, которые защищают от возгорания, вредителей и мышей в каркасном доме.

Если строительство каркасного дома ведется на столбчатом фундаменте, на подготовительном этапе необходимо заняться обустройством столбов. Утепление пола каркасного дома на винтовых сваях начинается с вкручивания самих свай.

Лаги

Перед монтажом лаг в каркасном доме производится нижняя обвязка фундамента, которая позволяет соединить в единую цепь свайно-винтовой фундамент и пол. Обвязка выполняется следующим образом:



1. На свайном фундаменте раскладывается брус нижней обвязки.
2. Брус обвязки соединяется между собой в углах «в лапу» и фиксируется дополнительно скобой.
3. Брус крепится болтами к оголовкам свайного фундамента.

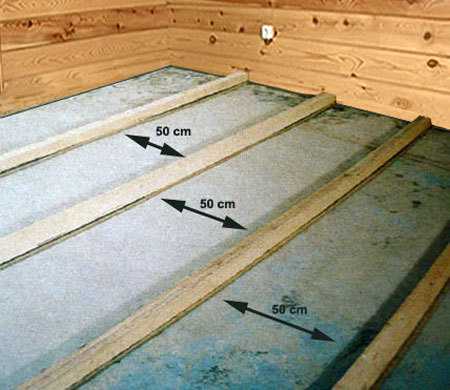

Лаги пола и черновой пол.

После обвязке приступают к непосредственной укладке лаг. Для процесса чаще всего используются доски 100 на 50 мм. Выбор зависит от нагрузки на напольное покрытие. Лаги укладываются на нижнюю обвязку фундамента и фиксируются с помощью гвоздей. Обязательно производится пропитка уже готовой конструкции антисептиками и противопожарными растворами.

Традиционное строительство каркасного дома предусматривает монтаж чернового пола на первом этапе, после завершения монтажа начинается установка стен и перегородок. Допускается отхождение от описанного принципа в зависимости от типа конструкции и пожеланий владельца дома.

Черновой пол

Между лагами набиваются деревянные рейки, на которые укладывается листовая фанера либо специальный влагостойкие плиты. Для того, чтобы не скрадывать высоту лаг, которую можно использовать для укладывания утеплителя большей высоты, можно крепить черновой пол непосредственно на нижнюю часть лаг без использования реек-опор. Есть несколько рекомендаций по укладке чернового пола в каркасном доме.

1. Укладка листов чернового пола производится в шахматном порядке.
2. Толщина фанеры либо плиты подбирается в зависимости от расстояния между лагами.
3. Крепление листов производится комплексным методом – с помощью специального клея и саморезов, такой подход позволяет в дальнейшем избежать скрипов в полу при хождении.
4. Крепление осуществляется по краю и по центру, крепежи саморезами размешаются в 150 мм друг от друга.
5. Между листами фанеры обязательно оставляется зазор в 2-3 мм. Чтобы расстояние везде было одинаковым, в промежутки укладываются гвозди нужного диаметра. После завершения монтажа они вытаскиваются.

Доски чернового пола крепятся к лагам.

Гидроизоляционная мембрана

В пространство между лагами и черновым полом обязательно укладывается гидроизоляционный мембрана. Удобнее всего гидроизоляционную мембрану крепить с помощью строительного степлера. Утепление пола в каркасном доме на сваях является одним из последних этапов монтажа пола. Для утепления чаще всего используют пенопласт либо минеральную вату. О преимуществах и недостатках каждого из утеплителей мы поговорим позже.



Утепление пола на сваях

Для того, чтобы сделать правильное утепление пола в каркасном доме, необходимо разобраться в устройстве пирога пола каркасного дома. Каркасный пол чаще всего состоит из чернового пола, ветрозащитной мембраны, утеплителя, пароизоляции и деревянного настила. Все элементы каркасного дома удерживаются на лагах, которые опираются на обвязку и фундамент. Чаще всего высота лаг будет аналогичной высоте пирога пола каркасного дома на сваях.

На заметку

Если каркасный дом находится в условиях крайнего севера, утеплить пол каркасного дома на сваях лучше более значительным слоем изолирующего материала, даже если высота лаг будет меньше необходимого слоя утеплителя.

Черновой пол образует опорную поверхность, для того, чтобы в последующем закрепить пирог пола каркасного дома, поэтому пол может выполняться из деревянных досок, либо из любого листового материала. Черновой пол каркасного дома закрепляется на нижней части лаг и образует своеобразные ящики, в которые впоследствии будет укладываться утеплитель каркасного пола.

В этих нишах располагают ветрозащитный слой, который предотвращает попадание внутрь конструкции холодного либо горячего воздуха. Для паровой изоляции лучше выбирать материалы, которые не пропускают пар, однако обеспечивают хорошую циркуляцию воздуха, к таким материалам относят диффузные мембраны. При укладке обязательно делается на хлёст наверх (не менее 100 мм). При использовании пленки предпочтение лучше отдать материалу, толщина которого не менее 300 мкм, желательно использовать армированную пленку.

Делаем утепление внахлест.

Следующим слоем идет утеплитель, о том, как утеплить пол в каркасном доме мы поговорим ниже.

На утеплитель укладывается пароизоляция. Не стоит подвергать сомнениям необходимость укладки данного слоя, так как при повышении влажности воздуха в помещении водяной пар неизбежно дойдет и до правильного пирога пола каркасного дома, что негативно скажется на его характеристиках.

Завершающим этапом строительства каркасного пола является формирование деревянного настила. Именно он защищает все элементы пирога пола каркасного дома от механического воздействия. Самый главный вопрос на который отвечает данная статья: как правильно утеплить пол в каркасном доме?

Утепление пола

Утеплитель – незаменимый материал в строительстве каркасного дома, который позволяет создать в помещении нужный микроклимат. Перекрестное утепление пола в каркасном доме преимущественно производится с помощью минеральной ваты либо пенопласта.

Утепление минеральной ватой

На заметку

Утепление пола каркасного дома минеральной ватой обеспечивает не только тепловую изоляцию помещения, но и заглушает посторонние звуки, проникающие в помещение с улицы.

Материал отличается устойчивостью к возгоранию, он не поражается грибком со временем. Если в качестве утеплителя используется минеральная вата – грызуны не образуют в полу свои гнезда – их отпугивают острые волокна материала. Советую внимательно изучить видео, утепление пола каркасного дома в нем рассказано от а до я.



Укладка минеральной ваты производится строго в защитной одежде, так как материал негативно воздействует на кожный покров и дыхательные пути человека. Лучше использовать полностью высушенную вату, так как в мокром виде она теряет свои эксплуатационные характеристики.

Утепление пенопластом

Утепление пола в каркасном доме пенополистиролом небезопасно с экологической точки зрения. Материал содержит в своем составе много вредных примесей. Но он отличается влагостойкостью и обеспечивает хорошую звуковую изоляцию.

Утепление пола пенопластом в каркасном доме имеет еще недостатки — в случае возгорания и повышения температуры до 120 градусов пенопласт начинает плавиться с выделением токсичных веществ. Кроме того, материал легко разрушается грызунами.

Утепление керамзитом и опилками

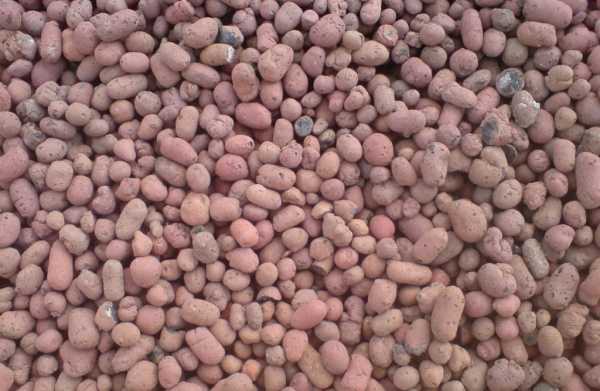

Керамзит – материал, получаемый при обжиге глинистого сланца, представляет собой легкие окатыши, которые защищают от перепада температуры и звукоизолируют помещение.

Утепление пола каркасного дома керамзитом – несложная процедура, достаточно засыпать материал поверх ветрозащитного слоя и разровнять относительно края лаг. Не требует подгонки, дополнительного крепежа, устранения щелей.

Керамзит делают разных фракций.

Утепление пола каркасного дома опилками производится по аналогичному принципу. Не забудьте обработать материал растворами, защищающими от грызунов, вредителей и возгорания.



Достаточно много вариантов как утеплить пол каркасного дома, видео материалы помогут более подробно рассмотреть процесс утепления своими руками.

Сегодня мы рассмотрели конкретные этапы обустройства пола  в каркасном доме. При этом некоторые особенности, например толщина утепляющего слоя, выбор материала для лаг, будут индивидуальными для каждого каркасного дома.

1karkasnydom.ru

Как сделать пол в каркасном доме: технология стяжки. |



Устройство пола в каркасном доме зависит от вида фундамента и конструкции перекрытия. В зависимости от того, опирается ли настил на плиту или стоит на сваях, имеет ли встроенные элементы отопления, выбирается тот или иной утеплитель, тот или другой «пирог» стяжки.

Как сделать пол в каркасном доме? Какие материалы использовать для несущего слоя, утепления и декоративного покрытия?

Устройство пола

Независимо от того, опирается ли дом на фундаментную плиту или стоит на сваях, конструкция пола будет состоять из несущего чернового и декоративного чистового настила. Черновой пол предназначен для несущих нагрузок. Он держит на себе вес утеплителя, а также коммуникаций, которые могут быть встроены в него. К примеру, в пол могут быть вмонтированы элементы системы обогрева, так называемый «тёплый пол» — электрические кабели или водные трубы.

Черновой пол из досок.

Чистовой пол является декорирующим материалом. Он не несёт больших нагрузок, но закрывает основной несущий материал, элементы обогревательной системы, утеплитель и гидроизолятор, а также создаёт вид и поддерживает стиль. Материал чистового пола должен соответствовать общему декору помещения.

На заметку

Вспомогательные материалы, – утеплитель, гидроизолятор, — являются узкофункциональными. Они выполняют определённые задачи, защищают от потерь тепла, предупреждают отсыревание. Их располагают в черновой стяжке пола или под ней.

Черновая стяжка

Черновая бетонная стяжка выполняется на плитном или ленточном фундаментах. В ленточном варианте черновая стяжка предполагает отсутствие подпола или другого пустого пространства под перекрытием первого этажа. В плитном фундаменте сама плита может выполнять функцию черновой стяжки.

Черновая стяжка пола.

Бетонный черновой пол является самым прочным вариантом перекрытия пола. На нём можно устанавливать любое оборудование, устройства обогрева, тяжёлые музыкальные инструменты. В бетонную основу можно укладывать кабель и трубы тёплого пола.



Бетонный пол обладает низкой теплоизоляцией. Сам по себе бетон является «холодным» и требует утепления. Бетонный пол создаёт дискомфорт и «холодит» ноги, поэтому его закрывают «тёплым» покрытием – деревянным паркетом, пробковыми панелями, утеплённым линолеумом. Или обустраивают в нём систему обогрева «тёплый пол».

На заметку

Если дом или внутренние помещения имеют площадь больше 4х4 м2, то бетонную стяжку упрочняют. Для этого перед заливкой укладывают армирующую металлическую сетку. Такое упрочнение также необходимо, если в доме будет стоять пианино, рояль, крупный газовый или дровянойугольный котёл, ванная, другие тяжёлые устройства, предметы.

Кроме того, упрочнением бетонной стяжки можно варьировать её толщину, и этим – экономить бетон. Так, использование армирующей сетки обеспечивает прочность тонкой бетонной стяжки толщиной 3 см на уровне более толстой стяжки толщиной 5-6 см.

Гидроизоляция пола

Бетон способен впитывать влагу и воду. Почвенная вода может подниматься по порам материала и вызывает отсыревание настила. Поэтому черновую стяжку пола в каркасном доме гидроизолируют одним из выбранных способов – добавляют в раствор водостойкие добавки или укладывают перед заливкой раствора изолирующий материал.



Гидроизоляция пола при строительстве.

Варианты гидроизоляции черновой стяжки пола в каркаснике:

• Перед заливкой бетона добавляют в раствор влагостойкие компоненты типа Пенетрон. Они образуют с компонентами бетонной смеси нерастворимые комплексы, которые закрывают поры и препятствуют подъёму грунтовой влаги. Таким образом, бетон остаётся сухой, что предупреждает отсыревание настила, а также увеличивает долговечность бетонной стяжки.
• Перед заливкой бетона укладывают слой рулонной гидроизоляции (полиэтилена, рубероида) – этот метод менее эффективен, так как не обеспечивает 100%-ной и защиты от влаги, имеет ограниченное время изолирования. По его истечению – полиэтилен и рубероид начинают разрушаться, теряют сплошную основу.

Утепление пола

Утепление пола необходимо для ограничения теплопотерь при зимнем отоплении. Оно предусматривается для тех каркасных домов, в которые будут проживать круглогодично. Утепление также может использовать различные теплоизолирующие материалы:

• Керамзит – насыпной натуральный и самый недорогой вариант утепления стяжки пола. Его насыпают поверх грунта слоем 300-600 мм. Толщина насыпного слоя определяется зимними температурами. При средних температурах около 0°C достаточно 300 мм керамзита. При зимних температурах -30°C необходимы 600 мм насыпного утеплителя.
• Пенополиуретан – следующий недорогой теплоизолятор. Для напольного и фундаментного утепления рекомендуют использовать его влагостойкие формы – экструдированные плиты Пеноплекс. Они совмещают в себе функцию утеплителя и гидроизолятора, а также служат более длительный срок.

Тёплый пол

Существует два варианта обустройства пола с подогревом:

• Так называемый электрический пол, в котором функцию обогревательных элементов выполняют электрические провода, силовые кабели, проложенные в толще пола, в его черновой стяжке. Такой пол отличается низкой инертностью. Он быстро нагревается и также быстро остывает. Его очень удобно использовать для дачных и сезонных помещений, когда необходимо за час-полтора нагреть пространство дома для комфортной ночёвки.

Электрический пол.

• Водный или водяной пол, в котором обогрев помещения выполняют водные трубы, уложенные в углубления в стяжке. Этот вариант отличается большей инертностью. Водный пол дольше прогревается и также дольше удерживает своё тепло. Поэтому водяной пол лучше использовать для домов с круглогодичным проживанием. Протапливать его иногда, изредка, от раза к разу – невыгодно и неэффективно. Ещё одно преимущество тёплого водяного пола – он может быть подключен к любому источнику тепла. Будь то газовый котёл, электрический или дровяной – к любому обогревающему устройству подводятся трубы отопления, по которым двигается горячая жидкость.

И ещё одна особенность: электрический пол обустраивают поверх бетонной стяжки (в целях безопасности и предупреждения возгорания). Поэтому для такого вида отопления необходима плита фундамента или лента с черновой бетонной стяжкой.

На заметку

Для свайных фундаментов можно использовать другой вариант напольного электрообогрева – инфракрасный плёночный пол. Или, если перекрытие деревянное, уложить между досками водные трубы.

А теперь опишем подробнее, как сделать тёплый пол в каркасном доме?

Электрические кабели или ИК-плёнка

Для электрического обогрева пола используют специальные силовые кабели или ИК-плёнки, инфракрасные панели. Они отличаются от кабеля монтажом, применяются для различных полов. Кабель укладывают в стяжку, и потому используют для плитных и ленточных типов фундаментов. Плёнка не требует сооружения бетонной стяжки, и поэтому используется для обогрева пола в свайно-ростверковых каркасных строениях.

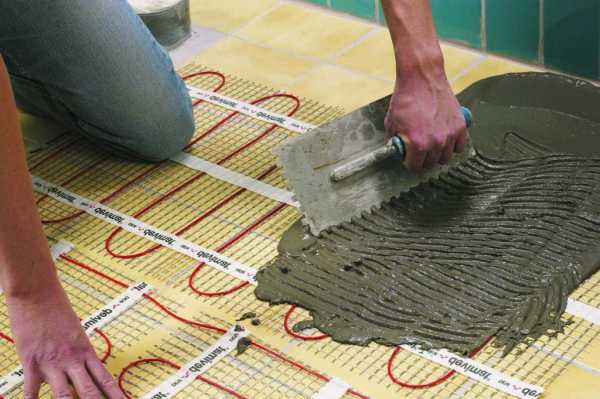

Электрический пол в бетонной стяжке.

Электрический силовой кабель прокладывают внутри бетонной стяжки. Его заливают слоем бетона толщиной 50 мм, при необходимости – армируют. Выходы кабельных проводов подключают к регулятору температуры. В зависимости от выставленных показаний, регулятор осуществляет периодическое отключение подачи тока в кабель. Таким образом, происходит автоматическая регулировка температуры нагрева пола и помещения. Как только нагрев достигает заданной температуры, регулятор отключает электрический ток, стяжка которого продолжает излучать тепло без подогрева. Как только температура опускается, регулятор возобновляет подачу тока и нагрев стяжки.

На заметку

Инфракрасная плёнка представляет собой тонкий слой наноуглерода и встроенных в него медных шин. С двух сторон нагревающий слой закрыт гибким полимером. Полимерная защита предупреждает намокание нагревательного элемента.

Плёнку укладывают поверх любых поверхностей, на бетонную стяжку или деревянный брус. Она также укладывается на пол перекрытия второго этажа, которое в каркасных строениях часто обустраивают досками, OSB и фанерой. Такой тёплый пол называют «плёночным», его часто обустраивают на лёгких межэтажных перекрытиях. Это наиболее удачный вариант отопления верхних этажей лёгких каркасных строений, мансардных помещений.

Инфракрасную плёнку не приклеивают к основе и не бетонируют в стяжку. Её кладут на имеющийся черновой пол – бетонную плиту, дерево, или плиту ЦСП, или OSB. А сверху закрывают чистовым напольным покрытием – ламинатом, линолеумом.

Для регулирования температуры нагрева пола и помещения используют выходы проводов ИК-плёнки. Их подключают к регулятору нагрева и автоматического включения/выключения аналогично кабелю.

На заметку

Важное достоинство плёночного тёплого пола: его можно демонтировать и уложить в другом помещении.

Тёплый водяной пол

Водные трубы являются модификацией традиционного отопления металлическими батареями – радиаторами. Его можно укладывать на бетон и дерево, поверх бетонных плит первого этажа или между деревянных досок межэтажного перекрытия. На лаги пола в каркасном доме кладут черновое перекрытие, которое собирают из крепких досок толщиной 50-60 мм. Поверх досок – кладут водяные трубы. Поверх труб – декоративный настил.

На заметку

При обустройстве водного отопления верхних этажей каркасных строений необходимо обеспечить достаточную прочность перекрытий верхних.

Для системы тёплый пол используют металлопластиковые трубы диаметром не меньше 20 мм. Их укладывают либо в стяжку пола первого этажа, либо в пазы между деревянными досками чернового пола второго этажа строения. Концы труб подключают к нагревательному устройству.

Схема работы водяного пола от котла.

На каждую комнату предусматривают свою «петлю» отопления. На входе и выходе нагревательные устройства подключают к коллекторам. Они распределяют воду между помещениями каркасного дома, а также принимают её из тех же помещений. Далее – вода проходит в котёл, где нагревается, и заново выходит из коллектора.

Покрытие пола

На заметку

В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.

Ламинат для пола

Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем. Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга. Важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие.



Линолеум на пол

Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений  – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.

Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.

1karkasnydom.ru

устройство, утепление, теплый обогрев и его конструкция своими руками

Оглавление статьи:

В каркасном доме устройство пола немного отличается от стандартных приемов строительства, так как такие здания относят к сооружениям быстровозводимого типа. Часто пол в каркасном доме создается сразу же после строительства фундамента, а потом уже возводятся стены. Такая последовательность строительства требует устойчивой погоды, так как необходимо избегать намокания конструкции пола до того, как будет создана крыша. Поэтому в регионах, где часто идут дожди, такая последовательность строительных операций является нежелательной. Мы же постараемся подробно расписать, как обустроить пол каркасного дома самостоятельно, своими руками, не прибегая к помощи профессиональных строителей.

Особенности создания фундамента для каркасного дома

Перед строительством пола фундамент проверяется на возможные перепады высоты и равенство диагоналей. Если обнаружены перепады более чем на 1 см, необходимо устранить их при помощи цементно-песчаной смеси. Для крепления лежней по периметру дома в фундаменте устанавливаются анкерные болты. В стенках фундамента необходимо обеспечить карманы, которые понадобятся для укладки балок пола, а сам фундамент следует гидроизолировать обмазочным методом.

Укладка лежней

Лежнями называют доски, которые укладывают по периметру фундамента и крепятся к нему анкерными болтами, которые монтируются еще на этапе создания основания. Устанавливать анкеры необходимо с шагом не больше 2м на расстоянии 0,3 м от угла фундамента. Далее к лежням крепят закладную доску. Между верхней плоскостью фундамента и лежнями прокладывается рубероид или любая другая подходящая гидроизоляция.

Последовательность работ по укладке лежней

Лежни укладывают на фундамент и выравнивают по одной стороне, а если есть излишки длины, их обрезают при помощи пилы. Выполняется разметка под анкерные болты (поверх болтов кладется доска и по ней ударяют молотком там, где расположены болты, по оставшимся вмятинам потом определяются места расположения анкеров). Уложенные на фундамент лежни затягиваются болтами. После этого проверяется горизонтальность при помощи уровня и при необходимости болты могут быть ослаблены и подбиты кольями, образованные щели заполняются жидким бетоном. Далее создаются пропилы над карманами, которые понадобятся для укладки балок.

Балки пола и опоры

Основными опорными элементами пола, на которые в дальнейшем будет осуществлена укладка лаг, являются балки. Опорами называются деревянные столбы, служащие для обеспечения большей устойчивости балок и предотвращения контакта с бетоном. И балки, и опоры изготавливаются из дерева хвойных пород, которое пропитывается специальным биозащитным веществом. Рассмотрим поэтапное устройство пола в каркасном доме.

Выполняется разметка опор, можно нарисовать план их расположения с указанием высоты. Бечевка натягивается по линии расположения этих опор и закрепляется на лежнях там, где есть пропилы. Далее замеряется высота опор рулеткой, а результаты измерений заносятся в план. Теперь необходимо нарезать брус 100х100 мм согласно размерам. На соответствующие места расставляются заготовки.

Конструкция пола при ее обустройстве в каркасном доме предполагает наличие гидроизоляции. Гидроизоляционный слой настилается под бетонное или кирпичное основание. Опоры необходимо прибить к деревянным вкладышам при помощи гвоздей. Одним концом балки укладываются в подготовленные карманы, а для регулировки высоты балки можно применить специальные вкладыши из дерева. Балки должны бить вровень с лежнями.

В случае, когда заготовки имеют большую длину, чем длина дома, второй конец балок прикладывается к стене с противоположной стороны и карман, размечается, а излишек отрезается. Но если брус оказался короче, их стыкуют таким образом, чтобы стык пришелся на опору. Закрепляются балки с лежнями при помощи рифленых гвоздей, которые необходимо забивать под углом. С каждой стороны будет достаточно 2 гвоздя.

Лаги и обвязка

Дальнейшее создание пола в каркасном доме сопровождается установкой обвязочной доски по периметру и ее выравниванием по внешней плоскости фундамента. Доска ставится на торец так, чтобы на лежнях изнутри периметра было расстояние, которое необходимо оставить для опоры лаг. Обвязка и лаги выполняются из досок толщиной 50 мм. В зависимости от расчетной нагрузки, а также исходя из толщины слоя утеплителя, выбирается доска шириной 20-25 см.

Последовательность укладки обвязки и лаг

Осуществляется укладка обвязки по тем сторонам дома, которые являются параллельными балкам пола. Доски устанавливаются на торец и выравниваются по внешнему краю лежней. Крепление досок осуществляется при помощи гвоздей с шагом до 20 см.

Выполняется разметка расположения лаг, для чего от угла вдоль уже уложенной доски отмеряется 40 см – это шаг укладки лаг. Доски, которые будут выступать в роли лаг, раскладываются на балках, ставятся на боковую плоскость и выравниваются по разметке. Чтобы не изменился шаг, линия разметки должна оказываться всегда с одной и той же стороны доски.

Устройство пола в каркасном доме может происходить по двум вариантам.
В случае, когда лаги имеют длину, покрывающую длину здания, то с другой стороны разметка выполняется таким же образом и с того же угла. Лаги необходимо обрезать по размеру и прикрепить при помощи гвоздей к лежням и обвязке.

Но если здание имеет большую длину, чем длина лаг, тогда их нужно стыковать внахлест для увеличения прочности будущего пола. Сначала осуществляется укладка досок с одной стороны, далее – с другой, но так, чтобы на балке перекрытия получился стык. Промежуточные лаги необходимо нарезать длиной 30 см и сколотить стыки между собой. Обрезки будут выполнять роль распорок. Далее лаги следует закрепить на балках перекрытия.

Утепление пола

Для надежного утепления пола в каркасном доме необходимо организовать укладку теплоизоляции. В регионах, где температура на улице не падает ниже нуля, утеплять пол не нужно, а вот в средней полосе пол без утепления не будет хранить тепло в доме, поэтому необходимо утеплить его при помощи теплоизоляционного материала.

Минеральная вата может стать хорошим утеплителем, так как она не горит, ее не едят грызуны, она проста в укладке и при всем этом обладает низкой теплопроводностью.

Она чрезвычайно пластична на сжатие, поэтому ее укладка очень удобна. Утепление пола в каркасном доме при помощи минеральной ваты – это оптимальный вариант.

Но так как этот материал впитывает влагу и теряет свои теплоизоляционные свойства, то данный утеплитель стоит защитить специальной парогидроизоляционной защитой, а также ветрозащитной пленкой. Но можно также выбрать и другой материал для утепления пола в каркасном доме, но чтобы его плотность была достаточной, в противном случае под лаги придется подшивать черновой пол из досок, обработанных биозащитой.

При утеплении пола в каркасном доме пароизоляционная пленка располагается поперек лаг, что является необходимым условием для предотвращения провисания. Пленку можно крепить при помощи строительного степлера, а стыки полос необходимо проклеить скотчем. Утеплитель укладывается между лагами без зазоров. Если утеплитель будет уложен в два слоя, тогда необходимо второй слой на полплиты сместить для перекрытия стыка первого слоя. Гидроизоляционная пленка крепится поверх утеплителя при помощи скоб.

Особенности настила пола

Настилом в каркасном доме может стать любой отделочный материал для пола. В качестве декоративного покрытия пола может быть выбрана шпунтованная доска, которая настилается поперек лаг, закрепляется гвоздями. Укладку доски необходимо осуществлять без щелей. В дальнейшем пол необходимо циклевать и покрыть лаком. Но если напольное покрытие в разных комнатах дома будет разное, тогда на лаги следует уложить фанеру слоем 16-20 мм. Отделочные работы для пола будут осуществляться лишь после окончания всех этапов строительства дома.

Сегодня весьма распространенным является система теплый пол в каркасном доме. Причинами этому можно считать:

• Большой коэффициент теплоотдачи от пола;
• Равномерный прогрев всего помещения;
• Отсутствие сквозняков;
• Возможность комбинировать эту систему с радиаторным отоплением.

Тонкие современные металлопластиковые трубы не займут много места, а сам монтаж может быть осуществлен даже без стяжки с цементом. Также можно организовать и электрический теплый пол, отзывы о котором только положительные. На нашем сайте можно увидеть множество фото и видео по созданию полов и их утеплению.

pol-inform.ru

теплый пол, лаги своими руками, как сделать пирог, из чего водяной пол, стяжка, конструкция, фото и видео

Данная статья о том, как произвести устройство пола в каркасном доме своими руками. Речь пойдет о монтаже – от трамбования грунта под опорные столбики, на которые монтируются лаги, до облицовки напольным покрытием.

Основные особенности устройства

В сравнение с другими строениями у каркасного дома имеется преимущество, одновременно являющееся недостатком. Работы по созданию пола начинают сразу после подготовки фундамента. Недостаток в том, что лаги в каркасном доме, используемые в качестве основания, могут быть намочены и нужно осуществлять монтаж исключительно в теплое и сухое время. При этом лаги должны быть выровнены по линии горизонта при помощи строительного уровня и крен не может быть более 1 сантиметра на метр покрытия пола.

Стоит отметить, что еще на подготовительном этапе при создании фундамента в него внедряются анкеры, на которых закрепляются лежни (доски). Их прокладывают с шагом до 2 метров за 30 сантиметров от углов. Они выступают функциональной частью при установке лаг. Что касается лаг, то интервал между ними должен составлять около 3 метров, если используются лаги размером 5×20 сантиметров.

Особенности укладки лежней

Начиная укладывать полы в каркасном доме своими руками, необходимо осуществить укладку лежней. Применять лучше всего доски 5-сантиметровой толщины с шириной, равняющейся толщине фундамента. Рекомендуется использовать древесину, устойчивую к воздействию влаги. Обычно используется лиственница, поскольку она слабо поддается гниению, но обработку антисептиком производить необходимо даже при использовании высококачественной древесины.

Процесс укладки выглядит следующим образом:

• для начала укладывается двухслойная гидроизоляция с использованием рулонного рубероида;
• далее производится разметка под вставку крепежей. Чтобы пометить доску, ее нужно уложить на анкер и ударить по поверхности, после чего на нижней части останется отметина в том месте, где нужно будет просверлить отверстие;
• просверленные доски насаживаются на анкера и затягиваются, прижимаясь к полу.

Установка столбов

Если лаги пола в каркасном доме установлены на расстоянии более 3 метров, потребуется оборудование специальных опор – столбов из кирпича. Основанием для такой опоры выступает армированный бетон, залитый в квадратной форме с пропорциями 40х40 сантиметров. Сам столб в сечение представлен квадратом со стороной 25 сантиметров – 1 кирпич.

Укладка при этом производится следующим образом:

• производится разметка с определением места закладки опор. Даже при максимальном расстоянии пролета между столбами лаги укладываются на расстоянии около 70 сантиметров. Использование досок при этом должно быть ориентировано на 4-сантиметровую толщину;
• для начала выкапываются неглубокие ямки 25-30 сантиметров и утрамбовываются. Можно создать ручной инструмент для трамбовки: бревно с закрепленным квадратным обрезком доски и ручками;
• в заготовленные углубления засыпается песок (слой –5 сантиметров) и его заливают водой, чтобы усадить;
• дно и боковые стенки покрываются полиэтиленовой пленкой, которая не позволяет жидкости в цементном растворе просочиться в грунт до полного застывания. По факту затвердевания основания пленка будет защищать его от воздействия влаги в грунте;
• в залитый раствор укладывается сетка из арматуры, а поверх углубления создается опалубка, которая позволит создать основания высотой большей на 5 сантиметров, чем сама яма;
• бетонная смесь, используемая для создания основания, изготавливается из цемента, песка и щебня в пропорции 1:3:3;
• застывший в течение 3 дней бетон покрывается рубероидом, и на его поверхности начинается укладка кирпичных столбиков. Необходимо придать им высоту по отмерянному ранее горизонту, а при недостаче уровня его повышают все тем же цементным раствором. Если опора будет неровной, то и покрытие на фото и при визуальном осмотре будет выглядеть низкокачественным, что еще хуже, возможны его деформации в местах особых искажений высоты;
• подготовленные столбики также укрываются гидроизоляционным материалом.

Основа из лаг и обвязка

Своеобразный пирог пола каркасного дома содержит на столбиках каркас из лаг, который, помимо всего прочего, придется обвязать. Использовать в качестве лага и материала для обвязки можно доску с толщиной в 5 сантиметров и шириной в 20-25 сантиметров.

Монтаж осуществляется путем установки элемента на ребро. Чтобы закрепить лежни, лаги и обвязку между собой рекомендуется применять оцинкованные уголки или простейший крепеж в виде гвоздя. Забивать гвозди нужно под углом в торцевую часть доски, но прочность каркаса при этом значительно снизится.

Монтируется конструкция пола в каркасном доме из лаг следующим образом:

• обвязка ставится вертикально на внешний край основания;
• далее при соблюдении определенного интервала производится установка и фиксация лаг;
• наконец каждый лаг закрепляется на столбике при помощи уже имеющихся оцинкованных уголков.

Не нужно задумываться о том из чего сделать пол в каркасном доме, если в наличие отсутствуют длинные доски, используемые в качества лаг. Элементы меньшей длины объединяются между собой таким образом, чтобы стыковка производилась на столбиках.

Создание теплоизоляционного слоя

Чтобы сделать теплый пол в каркасном доме можно использовать любой утеплитель с подходящими пропорциями. Популярно для этой процедуры использовать базальтовую, эко или стекловату. Помимо этого нужно будет уложить поверх утеплителя слой пароизоляции, а под материал подкладываются технические доски в качестве основания.

Процесс укладки выглядит следующим образом:

• поверх лаг устилается техническая доска, на которую будет уложен слой теплоизоляции. Доски закрепляются простыми гвоздями. Если недопустимо излишнее повышение поверхности пола, можно с торцевой части лага прибивать бруски, на которые будет укладываться доска;
• поверх настила укладывается гидроизоляционная мембрана;
• сверху настилается выбранный материал для теплоизоляции. Желательно не оставлять пустот в этом слое, но и мять вату не рекомендуется, чтобы сохранить ей высокую плотность, обуславливающую лучшее сохранение тепловой энергии.

Толщина слоя должна быть такой, чтобы оставался зазор для вентиляции конструкции пола.

Настил на лаги

Под теплый пол и напольное покрытие не заливается стяжка в каркасном доме, а применяется обычный дощатый настил (прочитайте: «Как сделать теплый пол по деревянным лагам своими руками»). Используются для этого обычно шпунтованные доски с толщиной от 3 сантиметров. Значение толщины доски увеличивается с расхождением в расстоянии между соседними лагами. Для минимального 3-сантиметрового изделия хватит 40 сантиметров интервала между лагами, а при 4 сантиметрах придется увеличивать шаг до 70 сантиметров.

Процесс укладки настила выглядит следующим образом:

• первая доска закрепляется шипом в сторону стены с отступом в 10-20 миллиметров. Такой зазор нужен, чтобы избежать деформации покрытия при расширении досок при воздействии температур и влаги. Подобное направление выбирается исходя из того, что доски стыкуются друг с другом путем подбивания и ударное воздействие лучше осуществлять на ровную сторону с пазом, а не деформировать шип;
• процесс стыковки цикличен и повторяется до тех пор, пока не будет осуществлен настил по всей площади, но между досками рекомендуется стыки делать в разбежку. В таком случае стыки должны располагаться на лагах, что позволяет повысить прочностные характеристики настила.

Фиксировать дощатый настил можно саморезами, шляпки которых утапливаются во избежание повреждения слоев, располагаемых выше.

Напольное покрытие в каркасном доме

До того как осуществить финишную отделку полов могут быть монтированы теплые водяные полы в каркасном доме, если существует необходимость в подобном способе обогрева помещения.

В качестве напольного покрытия при этом рекомендуется использовать ламинат, который лучше всего будет исполнять роль напольного покрытия, не влияя на структуру расположенных ниже слоев пола. Внешне покрытие выглядит очень эстетично и его не стыдно опубликовать на фото или представить гостям. Читайте также: «Делаем пол второго этажа по деревянным балкам своими руками».

Итог

В статье подробно описано, как сделать пол в каркасном доме своими руками. Процедуру эту назвать сложной нельзя, но потребуется терпеливость и четкость выполнения работ. Если возникают определенные трудности в процессе монтажа, всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от подбора материалов до монтажа каждого слоя и наладки системы теплых полов.

polspec.com

Устройство пола в каркасном доме

Устройство пола в каркасном доме несколько отличается от привычных приемов строительства. Каркасные дома относятся к быстровозводимым сооружениям, и этап строительства пола часто следует сразу за возведением фундамента, а уже после устанавливают каркас стен и крыши и зашивают их. При такой последовательности операций необходимо предупредить намокание конструкций, выбрав наиболее подходящую для строительства погоду. В регионах с частыми и внезапными дождями последовательность операций лучше изменить, при этом устройство пола в каркасном доме будет несколько отличаться.

Устройство пола в каркасном доме

Требования к фундаменту

Фундамент перед началом возведения пола необходимо проверить на равенство диагоналей и отсутствие перепада высот более 1 см на метр, при их наличии нужно выровнять его цементно-песчаной смесью. По периметру здания в фундаменте должны быть установлены анкерные болты для крепления лежней.

Внутри периметра выполняют бетонные опоры для установки опорных брусьев, расстояние между ними должно быть не более 2 метров для бруса 100х100 мм и не более 3 метров для бруса 150х150 мм.

Фундамент необходимо гидроизолировать обмазочным или оклеечным методом. Кроме того, в стенках фундамента должны быть выполнены карманы для укладки балок пола.

Укладка лежней

Лежни – это доски, уложенные по периметру фундамента и прикрепленные к нему с помощью анкерных болтов. Анкерные болты устанавливают еще в процессе заливки фундамента на расстоянии 0,3 метра от угла фундамента и с шагом не более 2 метров. Впоследствии к лежням крепится  закладная доска, поэтому их необходимо тщательно выровнять и закрепить.

Лежни выполняют из доски толщиной 50 мм и шириной, равной по ширине фундаменту. Фундамент должен быть предварительно гидроизолирован обмазочным способом, а между горизонтальной верхней плоскостью фундамента и лежнями необходимо дополнительно проложить рубероид или другую рулонную гидроизоляцию.

1. Укладывают доски на фундамент, выравнивая по одной стороне. Излишки отрезают циркулярной пилой или ножовкой.
2. Размечают отверстия для анкерных болтов. Для этого доску кладут поверх болтов и ударяют по ней молотком в месте их расположения. С нижней стороны доски остаются вмятины, по которым потом сверлят отверстия необходимого размера.
3. Лежни укладывают на фундамент и затягивают болты. Проверяют горизонтальность с помощью уровня, при необходимости болты ослабляют и подбивают кольями, а образовавшиеся щели заполняют жидким бетоном.
4. Выполняют пропилы над карманами в фундаменте для укладки балок пола.

Процесс крепления лежней к фундаменту

Опоры и балки пола

Балки – основные опорные элементы, на которые позже будут уложены лаги. Опоры – это деревянные столбы, установленные на бетонные опоры, они служат для большей устойчивости балок и предохраняют их от контакта с бетоном. Опоры и балки выполняют из древесины хвойных пород, пропитанной биозащитным составом, для них подходит брус 100х100 мм.

1. Выполняют разметку опор. Для удобства рисуют план их расположения, на котором будет указана их высота. По линии расположения опор натягивают бечевку, закрепляя ее на лежнях в том месте, где выполнены пропилы под балки. Выполняют замеры высоты каждой опоры с помощью рулетки и заносят результаты на план расположения.
2. Брус 100х100 мм нарезают на необходимые отрезки в соответствии с замерами. Чтобы не запутаться, можно подписывать их размер прямо на только что отпиленных опорах. Заготовки расставляют на предназначенные им места, не забывая подстилать на бетонное или кирпичное основание слой гидроизоляции. Прибивают опоры гвоздями к деревянным вкладышам, выполненным в процессе заливки.
3. Балки укладывают одним концом в подготовленный карман, при этом  можно использовать вкладыши из обработанной древесины, чтобы отрегулировать высоту балки – она должна быть вровень с лежнями. Если длина заготовок больше длины дома, то второй конец балки прикладывают к противоположной стене в подготовленный карман, размечают и отрезают излишек. Если же брус короче, то балки стыкуют так, чтобы стык попадал на опору.
4. Балки закрепляют к лежням и промежуточным опорам с помощью рифленых гвоздей, забивая их под углом. Достаточно забить по 2 гвоздя с каждой стороны. При высоте опор более 1 метра их необходимо дополнительно укрепить с помощью укосов из доски.

Обвязка и лаги

Обвязочная доска устанавливается по периметру здания и выравнивается по внешней плоскости фундамента. Ставят доску на торец так, чтобы внутри периметра на лежнях осталось расстояние для опоры лаг. Обвязку, как и лаги, выполняют из доски 50 мм, ширина доски зависит от расчетной нагрузки и толщины слоя утеплителя, обычно используют доску шириной 20-25 см.

1. Укладку обвязки выполняют по сторонам дома, расположенным параллельно балкам пола.  Доски обвязки ставят на торец, выравнивают по внешнему краю лежней и крепят к ним гвоздями с шагом не более 20 см.
2. Выполняют разметку расположения лаг. Для этого отмеряют от угла вдоль уложенной доски обвязки шаг укладки лаг, 40 см. Доски, предназначенные для лаг, раскладывают на балках в необходимом количестве, ставят на боковую плоскость и выравнивают по разметке. При этом необходимо, чтобы линия разметки оказывалась с одной и той же стороны от доски, в противном случае шаг может измениться.
3. Если длина доски, из которой выполняют лаги, покрывает всю длину здания, то с противоположной стороны разметку выполняют аналогичным образом, начиная с того же угла. Лаги обрезают по размеру и крепят с помощью гвоздей к обвязке и лежням, а после проверки их ровного положения – к балкам в месте пересечения.
4. Если длина здания больше, то лаги необходимо стыковать. Делают это внахлест, чтобы увеличить прочность пола. В этом случае укладывают доски сначала с одной стороны, потом с другой так, чтобы стык получился на балке перекрытия. Нарезают промежуточные лаги длиной 30 см и сколачивают стыки между собой, устанавливая обрезки как распорки. После этого закрепляют лаги на балках перекрытия.

Установка обвязки и раскладка лаг

Утепление пола

В теплых регионах, где температура не опускается ниже нулевой отметки, утепление выполнять не обязательно. В средней полосе неутепленный пол повлечет за собой большие потери на отопление дома, поэтому необходимо предусмотреть укладку теплоизоляции.

Оптимальным материалом для этого является минеральная вата – она негорючая, обладает крайне низкой теплопроводностью, не повреждается грызунами и удобна в укладке благодаря пластичности на сжатие. Единственным недостатком этого материала является склонность к намоканию и потеря при этом теплоизоляционной способности. Поэтому слой утеплителя обязательно должен быть защищен парогидроизоляционной и ветрозащитной пленкой. Можно использовать Изоспан.

Если выбран утеплитель с недостаточной плотностью, под лаги необходимо подшить черновой пол из необрезной доски, обработанной биозащитой.

1. Пароизоляционную пленку укладывают поперек лаг так, чтобы она провисала и позволяла уложить между ними плиты утеплителя. Стыки полос проклеивают скотчем, крепят пленку степлером.
2. Плиты утеплителя кладут между лагами, стараясь не оставлять зазоров. Если укладка утеплителя ведется в два слоя, необходимо второй слой сместить на половину плиты, чтобы перекрыть стык первого.
3. Поверх утеплителя кладут гидроизоляционную пленку, которая поможет избежать намокания при протечках жидкости внутри дома. Пленку крепят скобами.

Утепление пола минеральной ватой

Настил пола

Материал для настила пола зависит от вашего выбора. Если в качестве декоративного покрытия выступает шпунтованная доска, ее настилают поперек лаг, закрепляя гвоздями, при этом стараясь не оставлять щелей. Впоследствии такой пол циклюют и покрывают лаком.

Однако чаще покрытие пола в разных помещениях дома различается, поэтому на лаги укладывают слой фанеры 16-20 мм, а отделку производят после окончания постройки дома.

1. Размечают листы фанеры так, чтобы стыки листов оказывались на лаге. Промазывают лаги клеем «жидкие гвозди» и раскладывают листы фанеры, крепят их гвоздями или саморезами. Клей устраняет скрип пола и создает дополнительное крепление.
2. Между листами оставляют небольшой зазор, не более 2 мм, для того, чтобы при повышении влажности пол не покоробило.
3. В местах прохождения труб и других коммуникаций в фанере выполняют отверстия, для этого ее сначала размечают, а после делают пропилы циркулярной пилой.
4. Края фанерных листов выравнивают по доске обвязки, размечают с помощью мелованной нити и подрезают.

Крепление фанеры на лаги

Видео — возведения пола в каркасном доме

После выполнения пола можно приступать к дальнейшему строительству – возведению каркаса стен, крыши, к обшивке дома. Чистовое покрытие укладывают на пол каркасного дома после установки внутренних перегородок.

stroyvopros.net

Пол в каркасном доме своими руками: видео

Возведение пола является важнейшим строительным этапом. От качества пола зависит, насколько комфортным будет ваше жилище, будет ли в нем тело зимой. Пол в каркасном доме может быть выполнен несколькими способами. Для сезонного проживания на даче он может быть проще, а для жилого помещения часто требуется дополнительное утепление, и тогда монтируют водяной обогрев под его поверхность. Рассмотрим основные способы устройства данного элемента здания.

Устройство пола в каркасном доме своими руками

Основные виды и их преимущества

В деревянном доме теплый пол можно устанавливать несколькими способами. Выбор зависит от личных предпочтений хозяина, от устройства фундамента, от финансовых возможностей. Можно выделить 3 основных способа создания пола:

• на основе бетонной стяжки
• на основе бетонных плит
• на основе регулируемых систем

Бетонная стяжка пола

Пол на основе бетонной стяжки имеет ряд преимуществ, кроме низкой цены:

1. Он выдерживает большие нагрузки.
2. Создает ровную поверхность.
3. Является отличной основой для устройства теплого пола.
4. Большой срок эксплуатации, при котором ремонт не требуется.

Использование плит для дома

Пол на основе бетонных плит называют еще сухой стяжкой. Ее основные преимущества:

1. Легкость монтажа и конструкции.
2. Качественное основание для каркасного дома.
3. На плиты хорошо ложиться водяной теплый пол.
4. Срок эксплуатации более сотни лет.

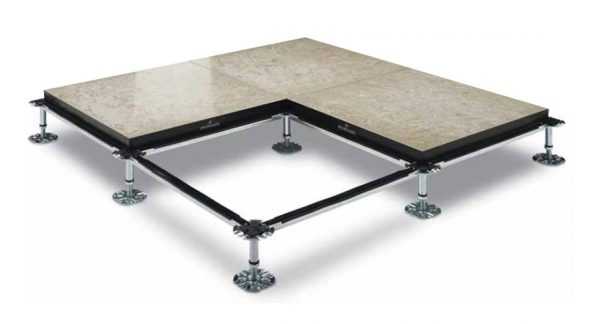

Регулируемые системы пола

Если вы выбрали решение с использованием регулируемых систем, вы приобретете:

1. Современные способ устройства пола.
2. Легкость монтажа.
3. Создаем необходимые перепады пола для визуального разделения помещения на зоны.
4. Может монтироваться как на лаги, так и на перекрытия.

Бетонная стяжка под каркасник

Перед тем, как делать бетонную стяжку, необходимо провести ряд подготовительных работ. Речь идет о прослойке под бетонной стяжкой. Она должна состоять из следующих слоев:

1. Самый первый слой – это крупнозернистый грунт.
2. Далее необходимо насыпать песок, который необходимо утрамбовать.
3. Песок покрываем крупным щебнем, который также утрамбовываем. Толщина этого слоя должна составлять минимум 10 см.

Черновая стяжка по грунту

Если фундамент высокий, то песок засыпать и утрамбовывать необходимо поэтапно, каждый слой засыпая и утрамбовывая отдельно. Используйте вибротрамбовку или виброуплотнитель, которые заметно облегчат вашу работу. Смочите поверхность песка водой, только не сильно, это поможет уплотнить песок сильнее. Это очень важный этап устройства полов по грунту, поэтому лучше не спешить и дать некоторое время песку после механического уплотнения отстояться. Если песок будет утрамбован качественно, верхнего слоя щебня может не потребоваться.

Совет: Иногда можно встретить следующий состав пирога под пол: грунт, щебень, песок. Он также считается правильным, и часто его использование более обосновано.

Оставляем до верхнего края фундамента около 10 см. Здесь будет располагаться собственно сама бетонная стяжка. Не забудьте, что к моменту устройства стяжки вами должны быть устроены части инженерных коммуникаций, это касается канализации, водопровода и проводов для проведения электричества к каркасному дому.

Схема устройства пола в каркасном доме

Теперь настало время устройства стяжки. Бетон подается из бетоносмесителя, его густота должна быть чуть ниже среднего. Можно сказать, что бетон должен свободно разливаться по всей поверхности, имея консистенцию жидкой сметаны. Разравниваем и распределяем его лопатами равномерно в каждый отдел будущего дома.

Совет: теплые полы можно выполнять под чистовую стяжку, причем класть их можно прямо на утеплитель. Для этого на него кладут армирующую сетку, а к ней хомутами фиксируют трубу теплого пола (сверху можно положить еще одну сетку), и заливают чистовой стяжкой.

Вы можете дополнительно использовать металлическую сетку и проармировать фундамент, что придаст ему дополнительную прочность. Однако опыт подсказывает, что чаще всего в этом нет необходимости.

Выравниваем жидкий цемент

Так как вы использовали более жидкий бетон, чем обычно, необходимость в установке маяков для выравнивания бетона отсутствует. Жидкая консистенция позволяет раствору более ровно самостоятельно распределиться по пространству и сохранить нужный уровень. Единственный минус – более длительная схватка фундамента. На второй день фундамент еще жидкий и по всей его поверхности могут проступить лужи из освободившейся воды.

Гидроизоляция пола при черновой стяжке

Если влага испаряется очень быстро, к примеру при сухой и жаркой погоде, на второй день увлажните стяжку.

На данном этапе пол можно оставить и продолжить ставить каркас каркасного дома, если он ранее не был поставлен. Если вы делаете стяжку по грунту после установки стен, можно продолжить делать пол.

На черновую бетонную стяжку, которую мы сделали, необходимо уложить следующие слои:

1. Гидроизоляция.
2. Утеплитель.
3. Пароизоляция.
4. Чистовая стяжка.
5. Теплый водяной пол.
6. Напольное покрытие.

В некоторых фирмах укладку гидро- и пароизоляции производят одним слоем, что чревато скоплением влаги в утеплителе. Чтоб правильно понимать, почему так делать нельзя, надо знать природу пароизоляции и гидроизоляции. Гидроизоляция кладется сразу на бетон, так как она должна предотвращать попадание влаги от бетона к утеплителю. Особенно это актуально, когда в качестве утеплителя используют минеральную влагу, которая впитывает влагу, комкается и теряет все свит тепловые свойства. Поэтому гидроизоляция уберегает от попадания влаги в утеплитель.

Используем демпферную пленку

Не забывайте использовать демпферную пленку для компенсации расширения бетона, если укладываете «теплый пол».

Совет: Если под бетон проложить слой пеноизола, влага не будет впитываться в бетон, тем самым увеличивая срок эксплуатации конструкции. И полы в таком доме будут более теплыми.

Однако сам утеплитель часто располагается в зоне образования росы, и при соприкосновении с холодным бетоном, даже через гидроизоляцию, может собирать на себе конденсат. Именно поэтому мы кладем поверх утеплителя пароизоляцию, которая позволяет лишней влаге уходить наружу, и не позволяет влаге проникать вовнутрь. Именно такими качествами обладают современные пароизолирующие мембраны.

Водяной теплый пол в каркасном доме

Только после укладки всех слоев, можно приступать к устройству наливного чистового пола. Чистовой пол также делается с помощью заливки поверхности бетонной смесью, на которую после высыхания можно установить трубы под водяной теплый пол. При этом теплый пол имеет шаг в 160-300 мм.

Почему лучше не использовать плиточную стяжку

Для устройства такого пола используются железобетонные плиты. Такой пол требует дополнительной вентиляции в фундаменте – необходимо формировать продухи. Их лучше сделать сквозными для достаточной вентиляции под плитами. Минимальная высота от грунта до нижней части плиты должна составлять пол метра. Поэтому фундамент должен быть достаточно высоким.

Использование плит при устройстве пола

Для низко заглубленных фундаментов, которые чаще всего возводятся под каркасные дома, такой тип стяжки не подходит. Влага, исходящая от грунта, приведут к преждевременному разрушению плит, из-за чего их эксплуатация становится небезопасной.

Чтобы заложить неиспользуемую часть фундамента, необходимо заложить его кирпичом, что приводит к дополнительным расходам и сложностям в работе.

Фундамент с продухами

Именно поэтому сухую плиточную стяжку лучше не использовать для каркасных домов.

Деревянная конструкция на основе лагов

Деревянные полы для каркасного дома считаются универсальным решением. Они поддерживают традиции деревянного строительства, дышат, выполняют некоторую роль вентиляции каркасного дома, и весь дом выполняется в одной технологии.

Лаги деревянного пола

Деревянные полы для каркасника делают с помощью лаг, которые представляют собой обыкновенный брус из качественной, лучше хвойной, древесины. Все элементы деревянного дома должны быть пропитаны антисептиком. Лаги выкладывают поперек свету из окон, тогда доски покрытия пола будут располагаться вдоль этого направления. Зазор в 2-3 см необходимо оставлять между лагами и стеной. Лаги должны касаться звукоизоляционного слоя без зазоров.

Шаг между лагами полметра

Если вы планируете стыковать два лага, то их длина должна быть не менее 2 метров. Если поверхность, на которую выкладывают лаги, неровная, необходимо подложить под них прокладку. Высота пространства между черновой стяжкой и поверхностью пола должна составлять не менее 10 см. Лаги крепятся к черновой стяжке с помощью анкеров. Лаги необходимо укладывать ровно, поэтому проверяем геометрию укладки во всех направлениях. Для этого можно использовать двухметровую рейку, которую укладываем на лаги, проверяя – нет ли зазоров. Рейка должна лежать ровно, без свободного пространства под ней.

Схема пола в каркасном доме

После того, как все лаги уложены и проверены, настала очередь делать обрешетку. На бобышки (подкладки) укладываем ригеля, закрепляя их саморезами. Размер обрешетки должен соответствовать размерам используемой фанеры. Расстояние между ригелями должно составлять не менее 30 см.

Обрешетка по лагам доской

На обрешетку укладываем листы фанеры. Ее также необходимо заранее пропитать антисептиком. Укладка должна происходить так, чтобы листы друг с другом не соприкасались. Если листы будут иметь точку соприкосновения, то в будущем полы могут скрипеть, поэтому оставьте между листами пространство в 2 мм. Крепим фанеру саморезами, расстояние между которыми около 50 см.

Теплый пол укладывается чаще всего на полиэтиленовую пленку, толщиной от 100 микрон.

Дальнейший этап работы – подготовка поверхности к отделке. Выполняем грунтование или обработку антисептиком. Последний этап – укладка отделочного материала, например, ламината или плитки.

Укладываем фанеру на обрешетку

Если вы решили устроить теплый пол, используйте специальные бетонные смеси.

Полезное видео по теме:

karkasblog.ru
