Приточно-вытяжные установки с рекуперацией тепла

Приточно-вытяжные установки с рекуперацией тепла – вентиляционное оборудование, предназначенное для нагнетания в помещения свежего воздуха с улицы и одновременного удаления старого, отработанного воздуха с низким содержанием кислорода. Приточный воздух нагнетается в наружную камеру при помощи вентилятора, а затем через диффузоры распределяется по помещениям. Вытяжной вентилятор удаляет отработанный воздух через специальные клапаны.

Основная проблема интенсивного воздухообмена с помощью приточно-вытяжной вентиляции – высокие теплопотери. Для их минимизации были разработаны приточно-вытяжные установки с рекуперацией тепла, позволившие снизить теплопотери в несколько раз и на 70-80% сократить затраты на отопление помещений. Принцип работы подобных установок заключается в утилизации тепла исходящего воздушного потока путем его передачи приточному.

При оборудовании объекта приточно-вытяжной установкой с рекуперацией тепла теплый отработанный воздух отбирается через воздухозаборники, расположенные в наиболее влажных и загрязненных помещениях (кухнях, ванных, санузлах, хозяйственных помещениях и пр.) Перед тем, как покинуть здание, воздух проходит через теплообменник рекуператора, передавая тепло входящему (приточному) воздуху. Нагретый и очищенный приточный воздух поступает по воздуховодам внутрь помещений через спальни, гостиные, кабинеты и т.п. За счет этого осуществляется постоянная циркуляция воздуха, при этом поступающий воздух нагревается за счет тепла, отдаваемого вытяжным воздухом.

Типы рекуператоров

Приточно-вытяжные установки могут оснащаться несколькими типами рекуператоров:

• пластинчатые рекуператоры – одна из самых распространенных конструкций рекуператоров. Теплообмен осуществляется путем прохождения приточного и вытяжного воздуха через ряд пластин. При работе в рекуператоре может образовываться конденсат, поэтому пластинчатые рекуператоры дополнительно оснащаются отводом для конденсата. Эффективность теплообмена достигает 50-75%;
• роторные рекуператоры – теплообмен осуществляется посредством вращающегося ротора, а его интенсивность регулируется скоростью вращения ротора. У роторного рекуператора высокая эффективность теплообмена – от 75 до 85%;
• менее распространенные типы – рекуператоры с промежуточным теплоносителем (в его роли выступает вода или водно-гликолевый раствор) с эффективностью до 40-60%, камерные рекуператоры, разделенные на две части заслонкой (эффективность до 90%) и тепловые трубки, заполненные фреоном (эффективность 50-70%).

Закажите приточно-вытяжные установки с рекуперацией тепла в интернет-магазине MirCli «под ключ» — с доставкой и профессиональным монтажом.

mircli.ru

Приточно вытяжная вентиляция в частном доме

Приточно-вытяжная вентиляция в доме обеспечивает комфортный микроклимат в любое время года. Благодаря ей воздух в помещениях постоянно обновляется – это важно для здоровья и самочувствия жильцов. Грамотно рассчитанная, спроектированная и установленная система вентиляции исключает сквозняки, перепады влажности, удаляет из помещений углекислый газ, пар, неприятные запахи и пр.

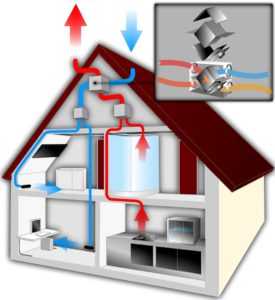

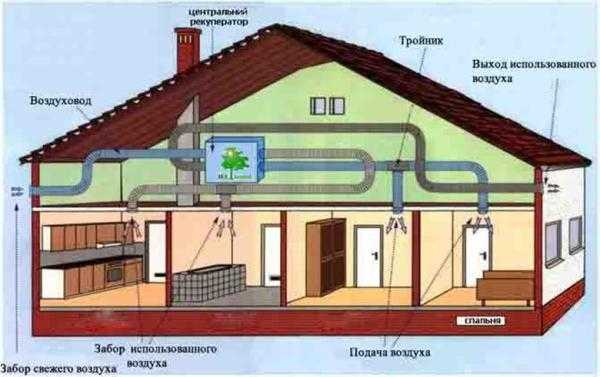

Принцип работы системы основывается на непрерывной циркуляции воздуха во всем доме. Вытяжные механизмы избавляют комнаты от отработанного воздуха, на место которого элементы приточной системы нагнетают воздух с улицы. Результат – контролируемый, непрерывный и организованный воздухообмен во всех комнатах дома.

Единственная проблема приточно-вытяжной вентиляции может проявиться в холодное время года. Это касается только самых простых систем или случаев отдельной установки вытяжки и притока. Зимой, вместе с отработанным воздухом на улицу выходит тепло, вместо которого через приточные элементы поступает холодный воздух. Это увеличивает счета за обогрев помещений и влияет на комфорт. Чтобы решить эту проблему большинство систем приточно-вытяжной вентиляции для дома оборудуются

рекуператором.

Рекуперация воздуха

Рекуператор передает часть уходящего через вытяжку тепла поступающему холодному воздуху. По одному контуру приточно-вытяжной установки из помещения вытягивается теплый воздух, по другому втягивается уличный, а внутри рекуператора воздушные потоки обмениваются теплом через специальную перегородку. К примеру: если дома температура +20°C, а на улице -10°C, вентиляция с рекуперацией перед подачей позволяет прогреть уличный воздух до +15°C. Это ощутимо уменьшает теплопотери.

Существует три вида рекуператоров:

• пластинчатые;
• батарейные;
• роторные.

Все они отличаются КПД и стоимостью эксплуатации и обслуживания. Роторные рекуператоры показывают наиболее высокий КПД – до 85%. Их использование позволяет сэкономить максимум средств на обогреве. Но сама вентиляция с роторным рекуператором стоит дороже других. КПД пластинчатого рекуператора достигает примерно 60%, батарейного – 50%. Данные по всем устройствам могут колебаться в зависимости от того, как соотносятся параметры атмосферного и «домашнего» воздуха.

Помимо КПД и стоимости есть другие факторы, которые могут повлиять на выбор. Так, в холода, при минусовой температуре, вентиляция с пластинчатым рекуператором без дополнительного подогрева работать не будет. При -7 градусах Цельсия начинается обмерзание пластин. В то же время роторный рекуператор начинает обмерзать примерно при -27 градусах. Хорошим решением является установка вентиляции оснащенной батарейным рекуператором, который в условиях Санкт-Петербурга и Ленинградской области не замерзает никогда, даже с учетом высокой влажности.

Чтобы выбрать вентиляционную систему с определенным видом рекуператора, нужно провести расчеты в соответствии с предполагаемым размером системы, проектом дома, географическим расположением и т.д. – этим занимаются проектировщики компании АирТех. Мы готовы рассчитать оптимальный для вашего коттеджа вариант, который обеспечит нужный уровень вентиляции во всех помещениях и при этом не будет требовать высоких затрат на эксплуатацию. На основе наших расчетов и ваших пожеланий составляется проект приточно-вытяжной вентиляции дома.

Стоимость

Цена приточно-вытяжной вентиляции в частном доме «под ключ» составляет в среднем 2300 руб/м². В эту цену включены: стоимость оборудования, проект, работы по монтажу и запуску системы.

Дополнительные компоненты эффективной системы

Система приточно-вытяжной вентиляции часто дополняется различными фильтрами. Это особенно важно, если в доме проживают аллергики, дети, люди со слабым здоровьем. Весь воздух, поступающий в помещения, проходит сквозь фильтры, задерживающие мелкую пыль и крупную грязь, а также вредные для здоровья газы.

Помимо моделей с фильтрами, можно найти усовершенствованные модели:

• ионизирующие;
• обеззараживающие;
• увлажняющие воздух.

Установка таких компонентов делает организацию вентиляции в доме дороже, но все это – цена повышения качества жизни и сохранения здоровья. В зависимости от размера дома и функциональности системы вентиляции пропорционально растет и сложность разработки проекта и монтажа. Чтобы получить от системы максимальную отдачу, обратитесь к профессионалам. В компании АирТех к вашим услугам инженеры и проектировщики, специализирующиеся на разработке оптимальных систем вентиляции для частных домов под ключ.

Отдельная установка приточных и вытяжных систем

Возможность монтажа приточной вентиляции и вытяжки отдельно друг от друга существует. Это может быть сделано в целях экономии. Однако выбрав этот вариант и сэкономив на монтаже и оборудовании, в будущем придется тратить больше на обогрев дома. Для достижения максимального КПД, приточная вентиляция в частном доме должна быть согласована с работой вытяжки, иначе тепло будет безвозвратно уходить на улицу.

Если вы хотите сэкономить и установить системы притока и вытяжки воздуха отдельно, обсудите возможные решения с нашими консультантами, чтобы подобрать лучший вариант.

xn--80aki6akt.xn--p1ai

Приточно вытяжная вентиляция с рекуперацией тепла — в квартире — в частном доме

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то – это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше

. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

• высокий КПД всей системы, более 65 процентов;
• экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
• благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
• теплообменник отличается простотой в уходе и обслуживании;
• для функционирования устройства не требуется электрическая энергия;
• благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

• не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
• в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
• в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
• чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
• если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

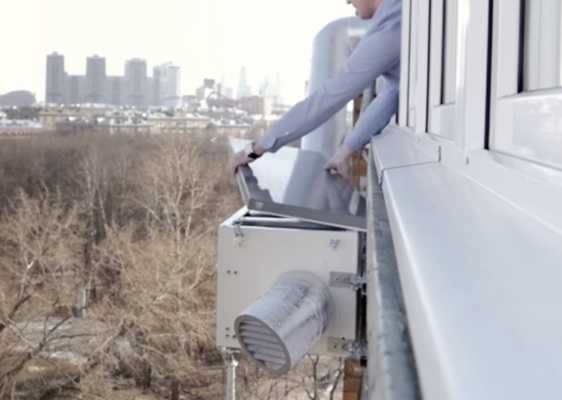

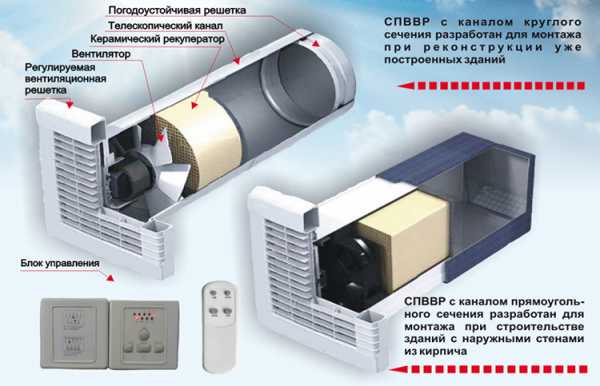

• компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
• полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;

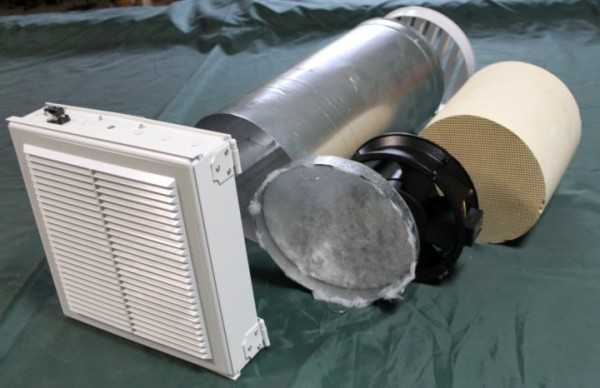

3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

Загрузка…

remontidei.ru

Вентиляция с рекуперацией тепла в частном доме

Все чаще при организации вентиляции в загородных домах и квартирах используется рекуперация приточного воздуха. Высокий спрос на оборудование объясняется эффективностью, производительностью и функциональностью. В процессе эксплуатации также значительно снижаются тепловые потери, что приводит к снижению затрат на отопление.

Принцип действия приточной вентиляции с рекуперацией тепла

Основное назначение вентиляционной установки заключается в следующем:

• обеспечение помещения чистым и отфильтрованным воздухом;
• в процессе воздухообмена отработанные и свежие воздушные массы соприкасаются в теплообменнике через стенку, и в помещение уже поступает чистый прогретый воздух;
• предотвращение попадания холодных потоков с улицы, что особо важно в зимний период.



Для примера можно рассмотреть ситуацию. В морозный день уличная температура -30 °С, но вентиляция необходима в любом случае. После прохождения воздушных потоков через теплообменник температура на входе в помещение повышается до +13-+16 °С, что исключает понижение температуры в помещении.

В стандартной комплектации предусмотрен вентилятор для нагнетания воздуха. В зависимости от модели в устройство может входить функция догрева для повышения температуры до комнатных показателей.

Важно! В последнее время везде устанавливаются ПВХ окна и двери, используется влагостойкая штукатурка и другие отделочные материалы. Все это приводит к высокой герметизации – естественная вентиляция становится неэффективной. Приточная вентиляция с рекуперацией в квартире позволяет решить все проблемы.



к оглавлению ↑

Особенности и основные преимущества

При рассмотрении технологии воздухообмена и характеристик вентиляционных установок можно выделить следующие достоинства:

• при заборе отработанных воздушных потоков из помещения устраняются вредоносные микробы и бактерии;
• тепловые потери снижаются примерно на 50%, что в целом сказывается на стоимости обслуживания системы отопления;
• широкая сфера использования, приточная вентиляция с рекуперацией тела применяется в бытовых, коммерческих и промышленных направлениях;
• не возникает проблем при монтаже, а простая конструкция обеспечивает длительный срок эксплуатации;
• в помещение поставляется без примесей, чистый и прогретый воздух;
• предотвращается образование конденсата на окнах и других поверхностях;
• установки энергонезависимы и просты в обслуживании, главное, ежегодно требуется менять фильтрующие элементы;
• на некоторых моделях можно регулировать влажность в помещении и температуру поставляемого воздуха.

к оглавлению ↑

Виды установок для рекуперации приточного воздуха

Производители предлагают потребителям несколько типов систем, различающихся конструкцией и возможностями:

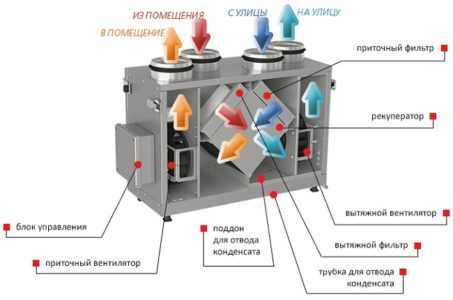

1. Пластинчатый. В устройство входят пластины из металла или пластика, через которые по разным сторонам проходят поступающие и отводимые воздушные массы. В зависимости от характеристик коэффициент полезного действия составляет порядка 55%. Конструкция не предполагает наличие подвижных деталей, что гарантирует длительный срок службы.

Совет! При монтаже простых устройств происходит выделение конденсата, что приводит к промерзанию. Специалисты рекомендуют выбирать модели с влагопроницаемыми пластинами, в этом случае промерзание рекуператора исключено.

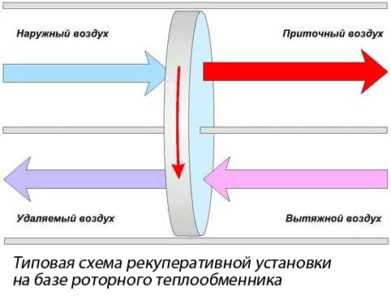

1. Роторный вид отличается высоким КПД (до 85%) и минимальным потреблением электричества. Процесс рекуперации приточного воздуха основан на вращении ротора. Системы больше подходят для промышленных объектов и редко используются в бытовых целях.

1. Рекуператоры с промежуточным тепловым носителем (вода или антифриз). При отводе из помещения воздушные потоки нагревают теплоноситель, и уже он отдает тепло поступающему воздуху. Коэффициент полезного действия может составлять около 55%.
2. Камерные рекуператоры отличаются повышенным КПД (до 80%). Конструкция включает в себя заслонку для разделения камеры на 2 части. Установки чаще всего монтируются в производственных помещениях, так как при воздухообмене происходит небольшое смешивание потоков.

к оглавлению ↑

Как правильно провести расчеты и монтаж?

При проектировании приточной вентиляции с рекуперацией тепла в квартире или загородном доме требуется принимать во внимание, какое количество воздуха сменяется за час, для этого необходимо сначала высчитать объем помещения. После получения данных нужно прибавить 20% за счет сопротивления фильтров и решеток.

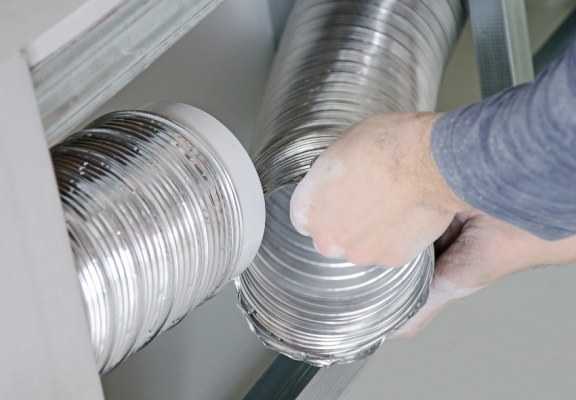

Оборудование и комплектующие элементы монтируются до установки потолочного покрытия, но после отделки стен. Сборка и монтажные работы проводятся по представленному алгоритму:

• сначала устанавливается заборный клапан;
• выполняется монтаж фильтра и электронагревателя;
• установка рекуператора (теплообменника) и системы охлаждения;
• следующим этапом идет инсталляция вентилятора и увлажнителя (при его наличии).

Совет! От правильности действий зависит эффективность и долговечность системы. При отсутствии опыта в этой сфере за помощью в выборе, проектировании и монтаже приточной вентиляции тепла в квартире или доме лучше сразу обратиться к специалистам.
