85 фото идей применения для различных типов домов

Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.

Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности — способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

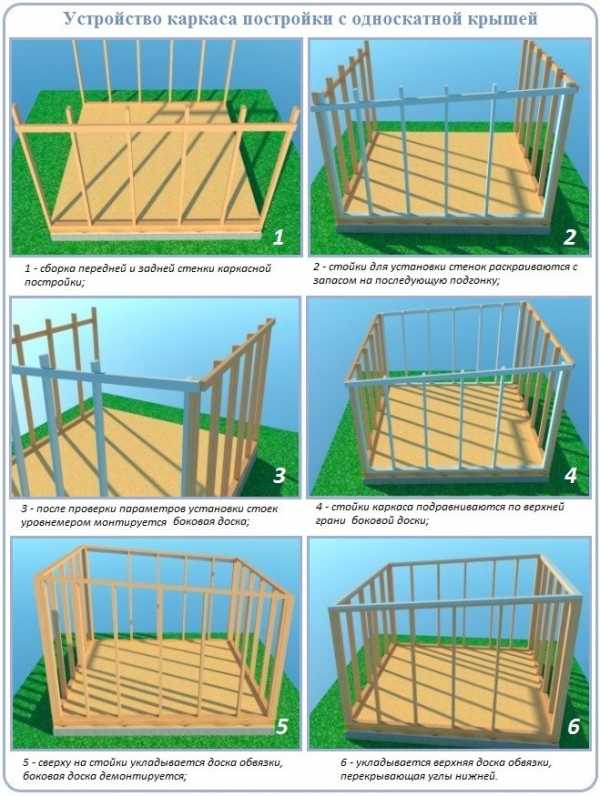

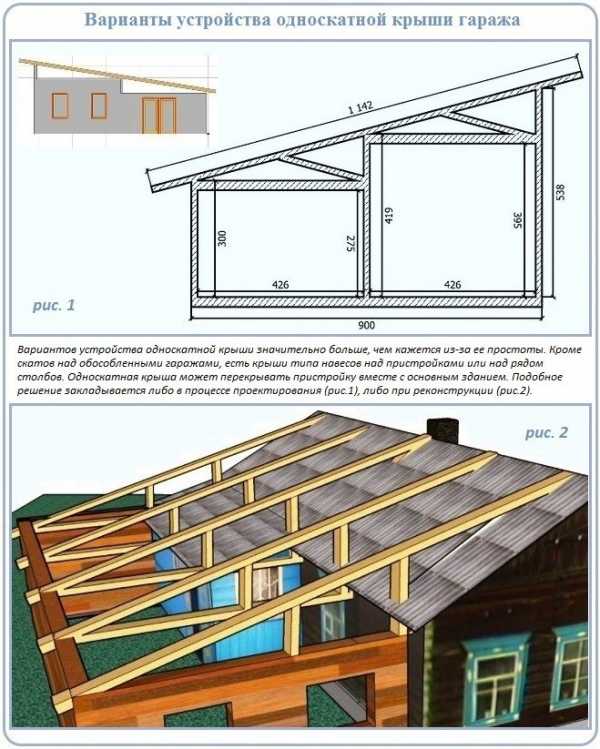

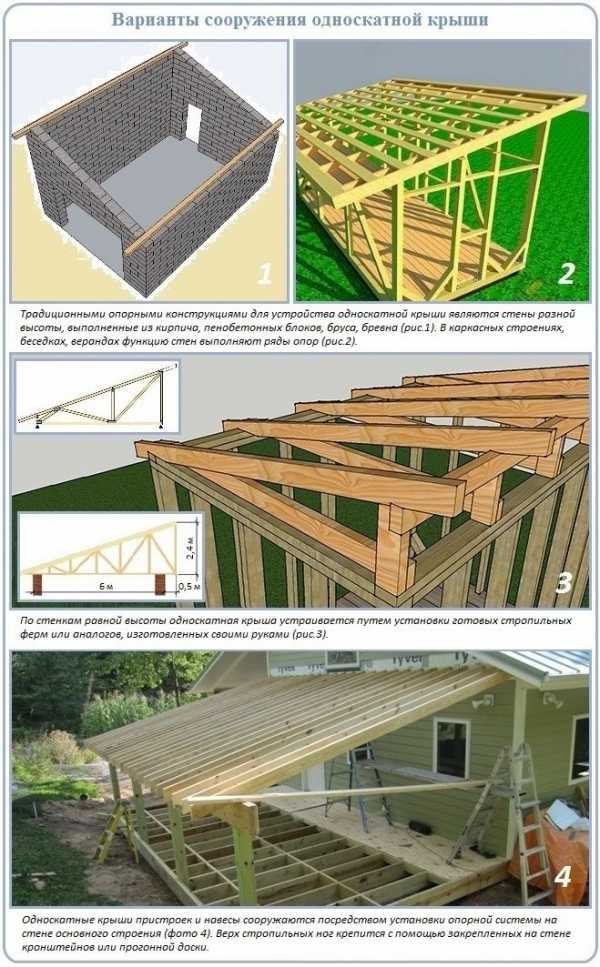

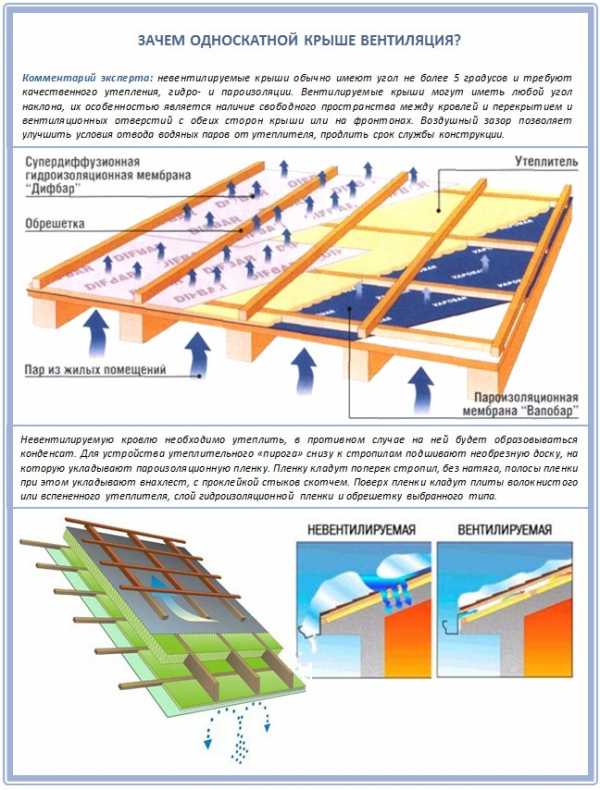

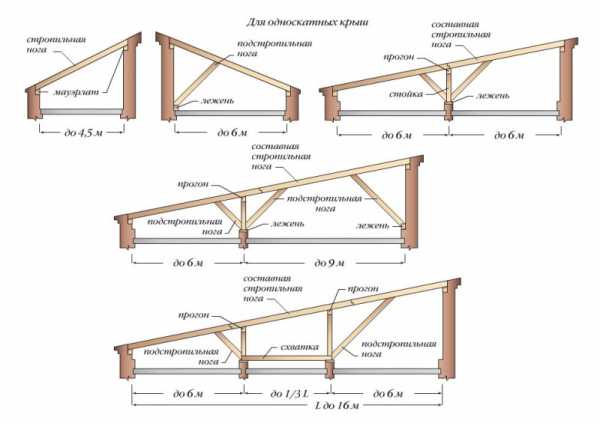

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

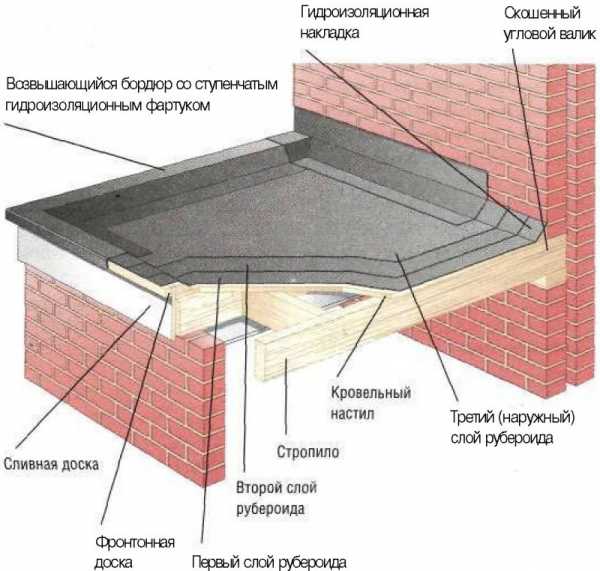

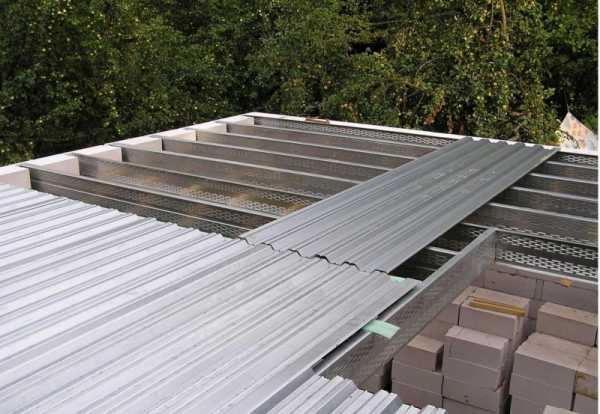

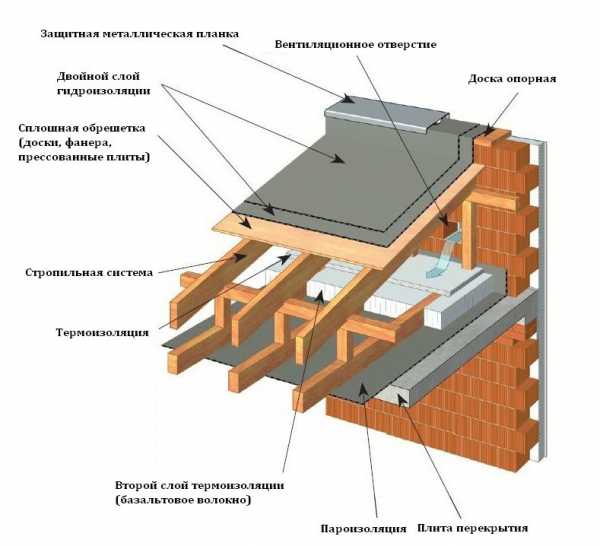

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

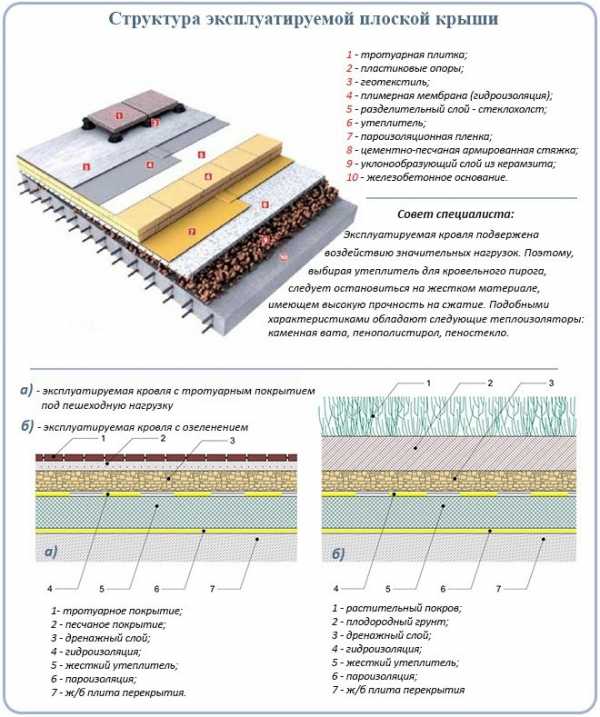

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

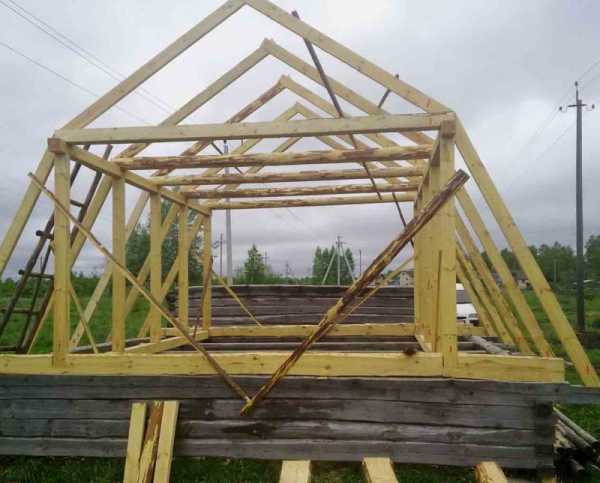

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

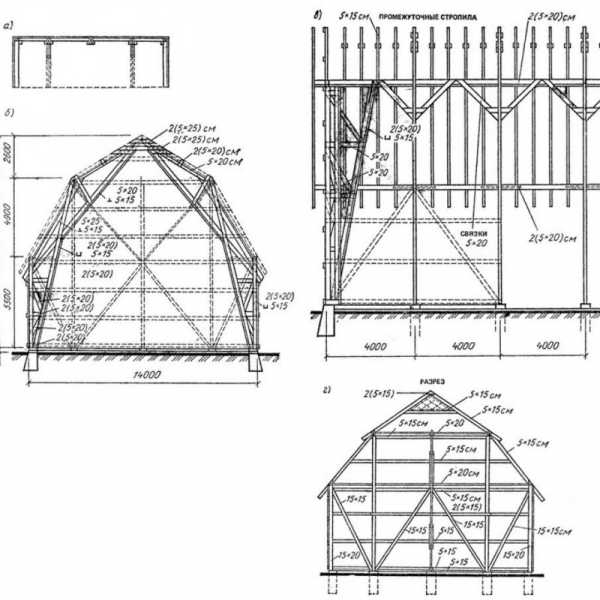

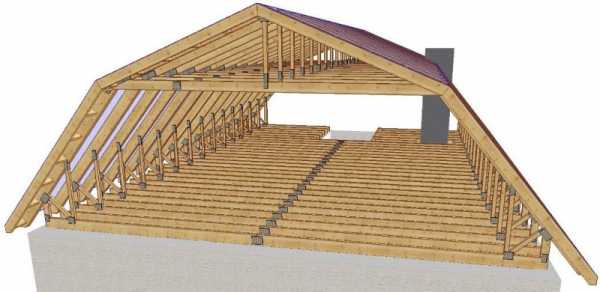

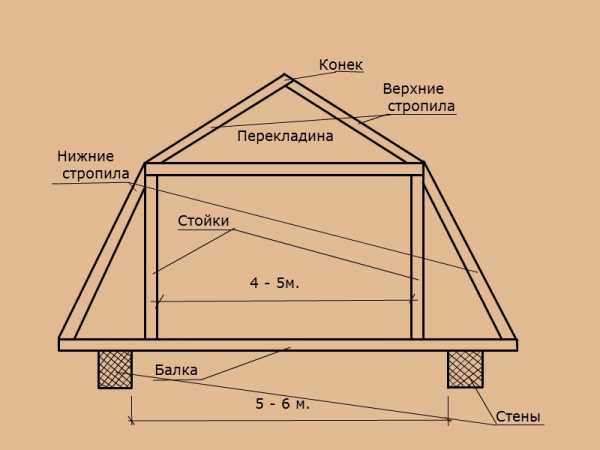

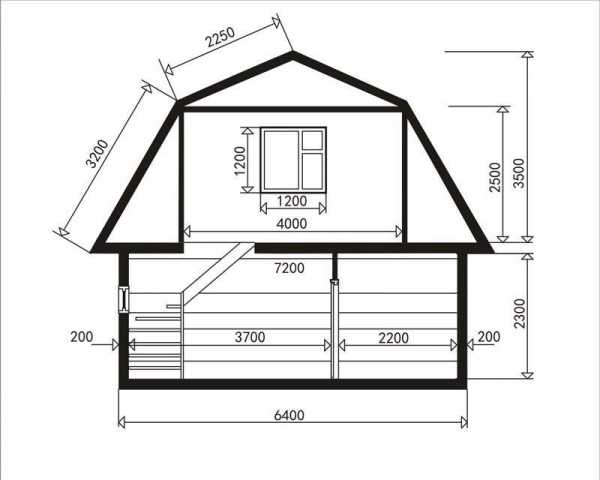

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

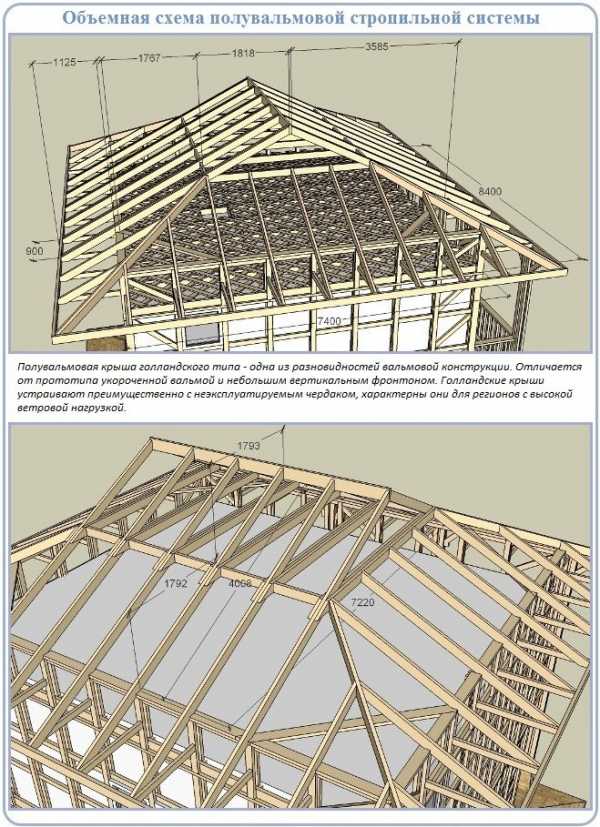

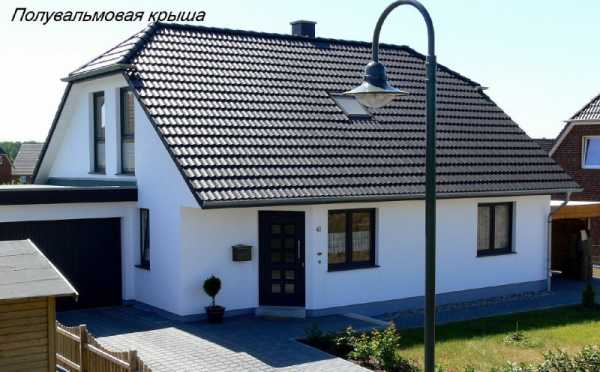

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

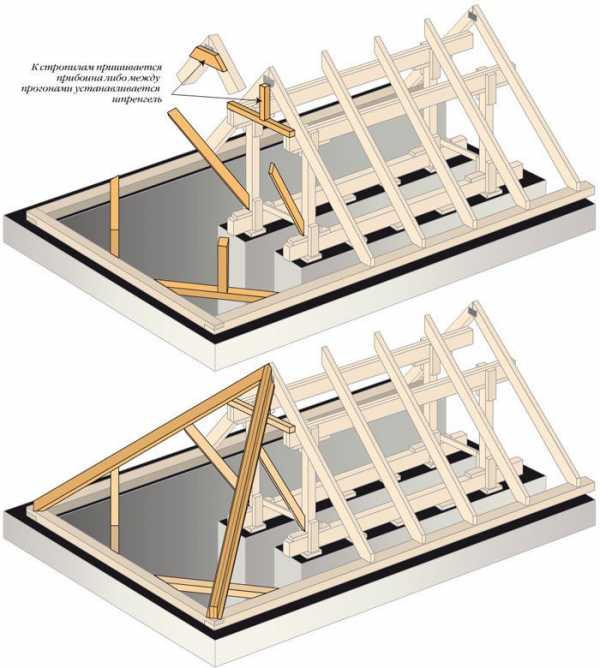

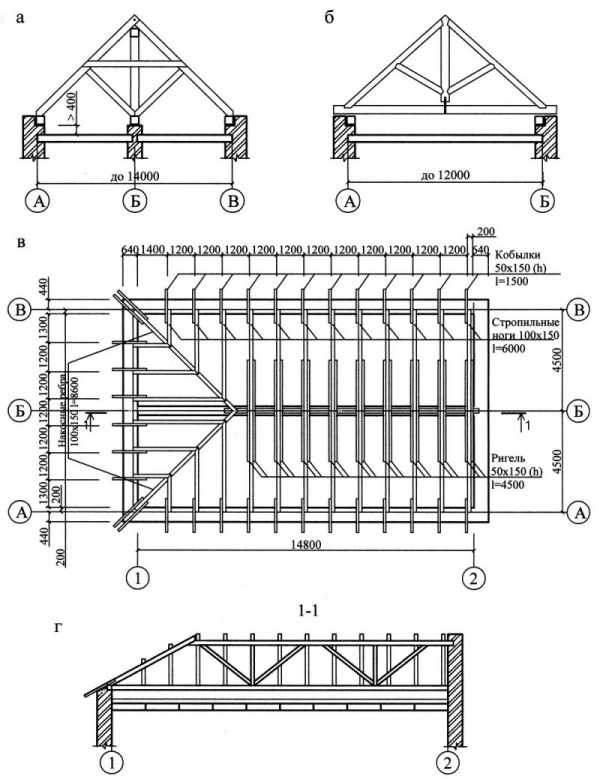

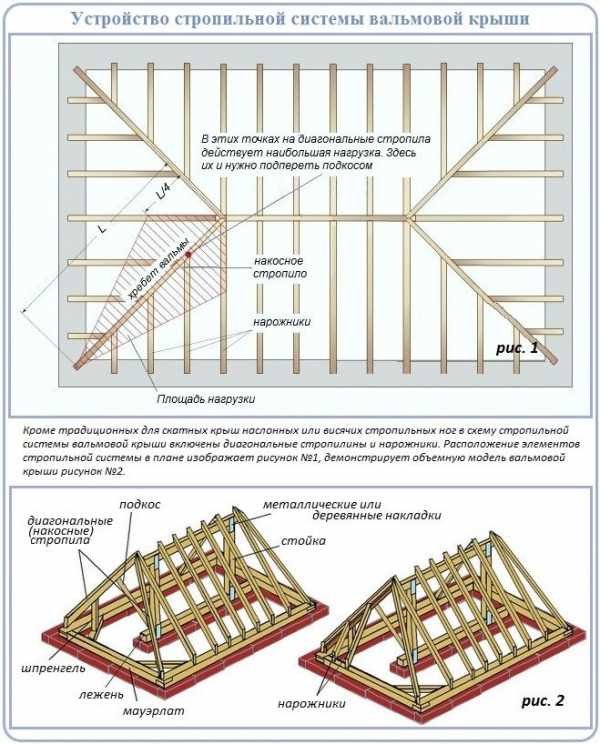

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

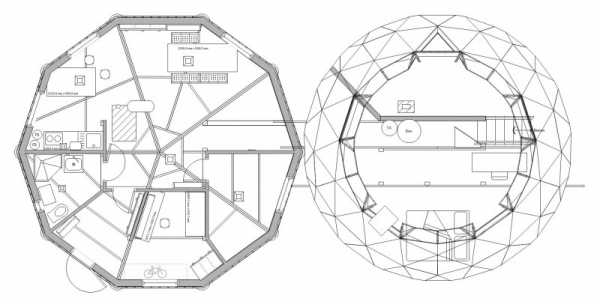

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Выводы и рекомендации

Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.

Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.

При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.

Фото проектов крыши

Также рекомендуем посетить:

mojdominfo.ru

Проекты крыш домов, фото с чертежами, расчет кровли

Во время проектирования учитываются параметры вашего дома. Так, проекты крыш домов с мансардой должны учитывать некоторые специфические нюансы, чтобы конечный результат был максимально качественным. Таким образом, почти любую кровлю можно подогнать под ваше жильё.

Преимущество и недостатки крыш

О преимуществах и недостатках каждого вида можете почитать, перейдя по соответствующим ссылкам.

Односкатная крыша
Двускатная крыша
Четырехскатная крыша
Вальмовая крыша
Полувальмовая
Арочная
Шатровая

Какой стройматериал использовать при строительстве
В процессе строительства стоит использовать качественные стройматериалы. В противном случае крыша вам недолго прослужит. Поэтому лучше инвестировать больше в начале, чтобы потом не пришлось вкладываться в ремонт.
Угол наклона кровли
Важнейшей характеристикой кровли является угол её наклона. От него зависят многие аспекты проекта, например сила нагрузки, тип используемого покрытия и так далее.

Металлочерепица от 6°
Ондулин и шифер от 6°
Профнастил от 6°
Фальцевая от 7°
Цементно-песчаная и керамическая черепица от 10°
Гибкая черепица от 12°

Эти характеристики учитываются на этапе проектирования.
Угол наклона кровли
Наша компания на протяжении уже 10 лет занимается строительством, и на основании нашего опыта мы можем выделить типичные ошибки, допускаемые при проектировании:

Кровля состоит из 3-15 листов вместо 100.
Не были предусмотрены узлы крепления.
Не были рассчитаны нагрузки.
Упущение незначительных, но важных мелочей, таких как вентиляционные зазоры.

Ещё одна распространённая ошибка – неправильный расчёт продуха, из-за чего кровля со временем гниёт, на ней появляется грибок.
Чтобы не допускать таких просчётов и потом не пожинать их плоды, рекомендуем посмотреть наши обучающие видео.

Часто задаваемые вопросы

Вопрос: Обязательно ли укладывать мауэрлат или можно обойтись без него?

Ответ: Использование мауэрлата при строительстве обязательно, так как он служит фундаментом для кровли и распределяет нагрузки равномерно по дому. Без него в доме могут появляться трещины на стенах и возникать другие проблемы.

Вопрос: Что будет, если использовать доску нестроганную и не камерной сушки?

Ответ: Если вы используете нестроганное дерево, то его неровность может привести к впадинам, волнам и неровностям кровли. Если же используется дерево не камерной сушки, то это приведёт к высыханию дерева, что также приведёт к дальнейшему проседанию кровли.

Вопрос: Можно ли крепить стропила только гвоздями?

Ответ: Стропила в основном крепятся на гвозди, остальное идет для усиления. Каждый узел необходимо рассчитать, а это уже зависит от нагрузки конкретно на данное место, более подробно вы можете узнать об этом в наших видео инструкциях.

home-zagorod.ru

Проект крыши частного дома — варианты и формы кровли, какой дизайн выбрать, фотографии и видео

Содержание:

1. Варианты проектов
2. Проект крыши частного дома — преимущества скатных крыш
3. Далее, рассмотрим варианты крыши частного дома
4. Рекомендации по обустройству

Крыша — наиболее важный элемент загородного дома. Современное строительство предполагает использование разнообразных по видам крыш. Именно они и определяют внешний облик загородного дома.

Помимо оригинального дизайна, крыша должна быть надёжной. В ее функции входит защита дома от дождя, снега и жаркого солнца. Наличие надёжной крыши — позволит вам сказать о комфортном проживании в доме. Наша статья расскажет о том, как составить проект крыши частного дома. Но для начала нужно познакомиться с формами крыш и их функционалом. Сегодня можно встретить самые разнообразные крыши, которые мы и рассмотрим.

Варианты проектов

Виды крыш:

скатные крыши;
плоские крыши.

Плоские крыши обладают уклоном в 3 градуса. Сегодня они вышли из применения при проектировании и строительстве крыши частных домов. Причина — небольшой уклон, приводящий к неэффективности очистки крыши от снега. Поэтому часто страдает надежность кровли, особенно в зимний период времени. Однако, здание с плоской крышей может иметь практическое значение. Например, использовать дополнительные функциональные пространства (подробнее: «Коттеджи с плоской крышей — особенности»).

К примеру, это может быть бассейн или палисадник. Варианты крыш частных домов предусматривают расположение подобных элементов. В пользу плоских крыш говорит минимизация их расходов. Такой вариант устройства кровли – наиболее дешевый из всех. Здесь нет сложной конструкции стропильной системы или сокращения кровельной площади (прочитайте: «Как выбрать план плоской кровли»). Однако, серьезный недостаток плоской крыши в частном доме — отсутствие дизайнерской ценности. Другими словами, они не вносят новых черт в общий дизайн дома. Все, что расположено на плоской крыше, можно разглядеть лишь на одном уровне с ней или чуть выше. Таким образом, в нашей стране плоские формы крыши не столь популярны. Это связано как раз с причинами, описанными выше.

Ендовы, желоба и «фартуки» – являются сборщиками снега. Это увеличивает вероятность повреждения крыши.

проектирование и чертеж, как посчитать площадь

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Первым этапом каждого строительства является составление подробного проекта. Как составляется проект кровли для постройки дома?

Нужно сразу сказать, что проектирование – это сложная работа, которая требует знания теории и учета множества важных нюансов, которые могут оказать действием на надежность всей постройки.

При расчете нужно учитывать не только особенности самого дома, но и климатические условия местности – ветровые нагрузки, количество выпадающих осадков и пр.

Обязательно нужно учесть и такой момент, как вес самой будущей кровли, так как вид материала для покрытия крыши определяется надежностью фундамента и несущих стен.

Кроме того, проектирование кровли зависит от размера будущего дома и его планировки. Наиболее простым вариантом считается, когда площадь дома не превышает 6×6 метров.

В том случае, если планируется построить просторный дом (например, площадью 200-250 квадратных метра), да еще и на разных уровнях, то задача серьезно усложняется

Виды крыш

Проектирование двухскатной крышы

Прежде чем приступать к проектированию, необходимо уяснить, какие типы крыш используются в современном строительстве.

Их принято делить на 2 больших типа:

Чердачные, то есть имеющие внутреннее пространство между кровлей и перекрытием, отделяющим помещения верхнего этажа.
Бесчердачные, то есть не имеющие такого пространства.

Кроме того, крыши принято делить по форме на следующие подвиды:

Провести классификацию крыш можно и по виду материала, который был использован для покрытия кровли:

Шиферные;
Мягкие;
Черепичные;
Металлические;
Камышовые и пр.

Выбирая готовые проекты кровли или создавая индивидуальный проект, нужно помнить, что крыша должна быть не отдельным элементом, а продолжением общего проекта дома.

То есть крыша должна гармонично сочетаться с конструкцией и внешним видом дома.

Советы по созданию проекта кровли

Пример выполненного проекта кровли

Вот несколько полезных советов, которые стоит учесть, проектируя кровлю:

Далеко не все обладают умением рисовать и чертить, поэтому, чтобы разработать проект стоит воспользоваться компьютерными программами, созданными для проектирования. Например, Аркон или Автокад. В этом случае, будет достаточно только выбрать необходимый вид кровли, а программа подберет стандартные заготовки, в которые можно вносить необходимые изменения.
Необходимо с особым вниманием подойти к разработке стропильной системы, ведь именно от нее зависит прочность и надежность конструкции.
Подбирая материал для кровли крыш и цвет покрытия необходимо придерживаться общего стиля, в котором построен дом.

Этапы проектирования

Готовый проект дома и кровли

Процесс создания крыши, который начинается с задумки и заканчивается проведением строительных работ, можно разделить на три больших этапа.

Этап эскизного проектирования. Это время, когда осуществляется осмысление образа будущей конструкции, представление ее внешнего вида – формы, покрытия. Кроме того, на этом этапе необходимо провести согласование задуманного стиля крыши с общим проектом. То есть, проще говоря, составление эскизного проекта – это перенос фантазий архитектора на бумагу.
Этап разработки технической документации. Это время для проведения инженерных расчетов, разработки документов. Необходимо рассчитать предполагаемую нагрузку на кровлю, подобрать требуемое количество и толщину стропил. На этом же этапе делается чертеж кровли, производится проектирование всех ее основных узлов, выбираются наиболее подходящие конструктивные решения.
Этап строительства. Это время воплощения созданного проекта на практике. На этом этапе уже не осуществляется никаких расчетов (кроме дополнительных и промежуточных, если в ходе работы были выявлены недочеты проекта), а проводятся строительные работы, согласно составленному проекту.

Как провести расчеты площади кровли?

Компьютерное проектирование кровли дома

Знать площадь кровли необходимо для того, чтобы не ошибиться с количеством приобретаемого материала. Вот инструкция, которая подскажет, как посчитать площадь кровли:

Рассчитаем площадь односкатной кровли. Это самый простой вариант, так как форма такой крыши – прямоугольник, его площадь равна произведению длин сторон, то есть нужно ширину дома умножить на его длину.

Пример: Дом размером стен 8 и 6 метров, длина стропильной ноги – 7,35 с учетом длины свеса 0,5 м

Прибавляем к длине дома удвоенное значение длины свесов и умножаем этот значение на длину стропильной ноги.

В нашем примере площадь односкатной кровли будет равна:

(8м +2*0,5м)*7,33 = 65,97 кв.м.

Рассчитаем площадь двухскатной крыши. В этом случае, нам необходимо вычислить площадь одного из скатов, затем это значение умножить на два. В идеале двускатная крыша представляет собой прямоугольник. При расчете потребуется учесть длину фронтонного и карнизных свесов, причем д

krovlyakryshi.ru

основные этапы проектирования, типичные ошибки

При проектировании кровли дома нужно учитывать и конструктивные особенности, и последовательность выполнения, и количество и характеристики используемых материалов. Проект крыши – это сложно выполнимая задача. Чаще всего ее поручают профессионалам. Но если вы решили все сделать самостоятельно, то стоит первоначально познакомиться с основными этапами и нюансами ее выполнения.

Проект кровли дома — этапы составления

Проект кровли дома выполняется в несколько этапов. В первую очередь стоит определиться с самой формой крова. От этого будет зависеть, какие и в каком количестве материалы понадобятся, а значит и прочность всех конструкций. При строительстве можно использовать следующие формы крыши:

Односкатная – это самый простой в исполнении и самый дешевый вариант. Как правило, такая конструкция редко используется при частном домостроении;
Двух и многоскатная крыша – это самый распространенный вариант;
Вальмовая конструкция – отличается элегантным внешним видом;
Мансардная крыша – позволяет оборудовать дополнительные жилые помещения в чердачном пространстве;
Кровля с разными уровнями – считается наиболее сложной как в строительстве, так и в эксплуатации.

Если с формой крыши разобрались, то стоит подумать об используемых материалах. Если каркас или стропильную систему традиционно делают из деревянных элементов, то для кровли можно использовать множество вариантов.

После решения общих вопросов стоит перейти непосредственно к проектированию. В первую очередь делается эскиз будущего крова. Здесь необходимо окончательно определиться с формой и геометрией кровли, ее цветом и оформлением. При составлении эскиза вы сможете визуально увидеть внешний вид всего дома полностью.

Расчет крыши в программе Аркон

Если рисовать вы сами не умеете, то можно воспользоваться услугами дизайнеров и архитекторов. Но такие специалисты могут попросить довольно высокую оплату. Но и из этой ситуации есть выход. Сегодня существует множество специализированных программ, с помощью которых можно без особых трудов (и навыков) сделать эскиз любой сложности.

Также помощь программного обеспечения вам понадобиться при следующем этапе проектировании кровли – разработка основных схем конструкции. Этот этап проектирования состоит из нескольких шагов:

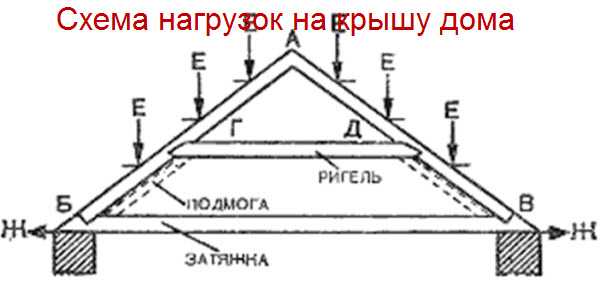

В первую очередь стоит высчитать предполагаемые нагрузки на крышу. Снег, ветер и другие атмосферные явления, а так же вес всех материалов – все это должна выдержать конструкция кровли;
Затем делается расчет размеров и сечения стропильной системы. Именно эта конструкция будет перераспределять все нагрузки на другие элементы;
Далее, делается чертеж самой кровли. На этом шаге выбирается оптимальный для вашего крова вариант устройства всех деталей. Делается чертеж всех систем и их составляющих.

Заключительным этапом проектирования будет составление сметы. На предыдущих шагах вы уже просчитали, каких и сколько материалов вам понадобиться для строительства крыши. Достаточно просто узнать их стоимость и смета готова. Но стоит помнить, что основные расходы вы понесете на оплату строителям. Если у вас есть опыт в подобных работах, то эту статью можно вычеркивать из сметы. Но конструкция крыши довольно сложна, поэтому многие предпочитают довериться профессионалам.

Составление проекта крыши – это сложный и поэтапный процесс. В первую очередь нужно определиться с типом и формой будущей конструкции. После этого выбрать, какой кровельный материал будет использоваться. Только после этого составляется эскиз и схема крыши. Важно при проектировании учесть все мелочи, чтобы во время монтажа не возникали простои и трудности.

Некоторые типичные ошибки при проектировании

Составив проект кровли дома, не стоит сразу же начинать строительные работы. Крыша – это сложная конструкция. Поэтому перед началом ее монтажа еще раз проверьте свою проектную документацию, лучше всего это сделать вместе со специалистами. Если в ваши расчеты и схемы прокрадется ошибка, то она будет дорого вам стоить, как в финансовом плане, так и в виде зря потраченных усилий.

Очень часто при проектировании возникает архитектурная ошибка, которая связана с вентиляцией крыши. Если ее не предусмотреть или сделать неправильно, то используемый материал начнет гнить и вся конструкция быстро выйдет из строя.

Пример правильно выполненного проекта кровли

Чаще всего ошибки в расчетах системы вентиляции связаны с «теплой» крышей. Если под кровельным материалом предусмотрена укладка теплоизоляционного слоя, то между ним и гидроизоляцией должен свободно «гулять» воздух. Очень часто, желая украсить свой дом, владельцы устанавливаются различные дополнения на карниз или другую часть кровли. Но стоит помнить, что такие «украшения» могут стать препятствием для свободного проникновения воздуха. А значит, вентиляция крыши будет некачественной.

Следующей часто встречающейся при проектировании кровли дома ошибкой является некачественная водосточная система. Все стараются украсить карнизы крова красивыми желобами, но вот на их размер зачастую не обращаются внимание. Но при проектировании водосточной системы на первом месте должна стоять практичность, а не внешний вид. Зачастую пропускной способности желобов не хватает, и дождевая вода попадает на стену и под нее. Все это приводит к быстрому выходу из строя всего строения.

Еще одной ошибка – неверно сделанный расчет уклона скатов. Если крыша не будет иметь достаточный уклон, то в зимнее время на ней будет скапливаться большое количество снега. Такая нагрузка потребует увеличение сечения используемых в стропильной системе элементов. В противном случае, крыша может просто не выдержать всей нагрузки.

Проектирование крыши дома требует определенных знаний в строительстве. Если таковыми вы не обладаете, то лучше доверить это дело специалистам. Потратив некоторую сумму, вы получите верно составленный проект. А это значит, что ваша постройка прослужит долго, и не будет доставлять неприятности при своей эксплуатации.

www.krovlyakrysh.ru

Проекты крыш частных домов

На самом деле проекты крыш частных домов имеют большое значение, так как если эта документация правильно составлена, то ваше здание будет надежно защищено на долгие годы, кроме того вам будет обеспечено комфортное проживание

Поэтому составлению проекта кровли необходимо отводить достаточно внимания. Как правило, когда говорят про подобную документацию, то подразумевают выбор конструкции кровли, ее размеры, количество используемого материала, а также выбор кровельного.

В большинстве случаев проект крыши частного дома разрабатывается совместно с проектом на строительство дома. Целесообразно выбирать простые крыши домов, так как сложные конструкции увеличивают возведение дома. Кроме правильного выбора и монтажа кровельного материала многие мастера обращают владельцев частных домов на соблюдение технологии крепления воротников, ендов, коньков, водостоков и подобных конструкций. В свою очередь продавцы нередко напоминают о целесообразности осуществлять покупки в одном месте.

Использование той или иной кровельной конструкции при составлении проекта дома зависит от многих составляющих, проекты крыш частных домов сильно привязаны к габаритным размерам, планировки дома, климатической зоне и типу кровли. Очень часто всем таким условиям соответствует мансардная крыша, так как она позволяет увеличить эффективность капиталовложений, добавив дому полезной площади. Благодаря ней владелец дома строит не один одноэтажный дом, а два. Однако использование мансардного этажа должно быть обдуманным решением, так как оно имеет определенные недостатки.

Проекты крыш частных домов – плоская или скатная?

Если вы привыкли к нестандартным решениям и вам не жалко потерять потенциальную полезную площадь, то присмотритесь к проектам крыш частных домов с плоской кровлей. Следует отметить, что сегодня разработано множество проектов, строительство которых с плоской кровлей оказывается наиболее целесообразным. Как правило, это здания со сложной конфигурацией планировки. Конечно, строительство зданий со сложной конфигурацией довольно невыгодное вложение денежных средств, но суть остается той же – экономически более выгодным может стать устройство плоской крыши. Наиболее рациональным и эстетичным способом, на мой взгляд, будет совмещение скатной крыши с плоской.

Наиболее признанными проектами крыш частных домов все же оказываются скатные крыши, число скатов в которых может быть самым разнообразным. Конечно, речь не идет об использовании для частного дома односкатной конструкции. Для жилых домов используются другие частных домов – крыши, по крайней мере с двумя скатами, которые проектировщики и архитекторы шутливо называют кукушками. Да, дома экономичны в строительстве при использовании крыш простых форм, вез вальм, полу вальм, слуховых окон или множества скатов. Однако, задействование некоторых вариантов необходимо при желании владельца дома сделать второй этаж. Так как проектом принято такое решение, то и высота крыши должна быть соответствующей.

Особенности проекта крыши частного дома

Если у вас хорошая база знаний или вы хотите ее получить, то давайте ознакомимся со следующим материалом: важно помнить, что крыша с висячими стропилами, то есть крыша, стропила которой опираются на боковые стены. Особенность такой конструкции в возникновении распирающих нагрузок, приходящихся на боковые стены. Нагрузки уменьшаются благодаря использованию затяжки, называемой также ригелем.

Следует отметить, что для уменьшения распирающей нагрузки до нуля растяжку необходимо переместить в самый низ конструкции, таким образом мы получим, можно сказать ферму. Однако такая конструкция может использоваться только для создания чердачного помещения, но никак не для формирования мансардного этажа. Таким образом, необходимо установить затяжку на определенной высоте, которая и станет высотой этажа.

Конечно, сегодня конструкторы составляют проекты крыш частных домов составляют с учетом действующих нагрузок. Нагрузки подсчитываются при составлении проектной документации. Из-за нагрузок может возникать и прогиб стропил, что может наблюдаться на следующей схеме. Нужно помнить, что при составлении проекта важно правильно рассчитать высоту стропил. Кроме того, при устройстве затяжки необходимо быть внимательным, чтобы не возникало больших растягивающих усилий. Если при проектировании дома затяжка помещена очень высоко, то проблемы не избежать. Стены мансардного этажа могут опрокинуться под воздействием этих сил.

Если проект крыши частного дома составлен неверно и неверно выполнен расчет, то спасти положение может только установка подпорки для поддержания коньковой балки. Именно она и будет воспринимать усилие E.

Как правило, многие застройщики не используют чертежей при проектировании крыши, что опасно для ваших капиталовложений, так как все должно быть продуманно и спланировано до мелочей: вычерчивая план крыши частного дома в автокаде или другой программы, вы удивитесь, как много деталей необходимо проработать.

proektabc.ru

пошаговая инструкция +Фото- проект и чертежи стропил, расчет +Видео

Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.

Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.

Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.

Возможно, этому поспособствовали особенности климатических условий нашего отечества.

Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.

Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.

Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
легкую и простую конструкцию;
хорошо вентилируемый чердак;
уклон скатов, мешающий скоплению осадков.

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.

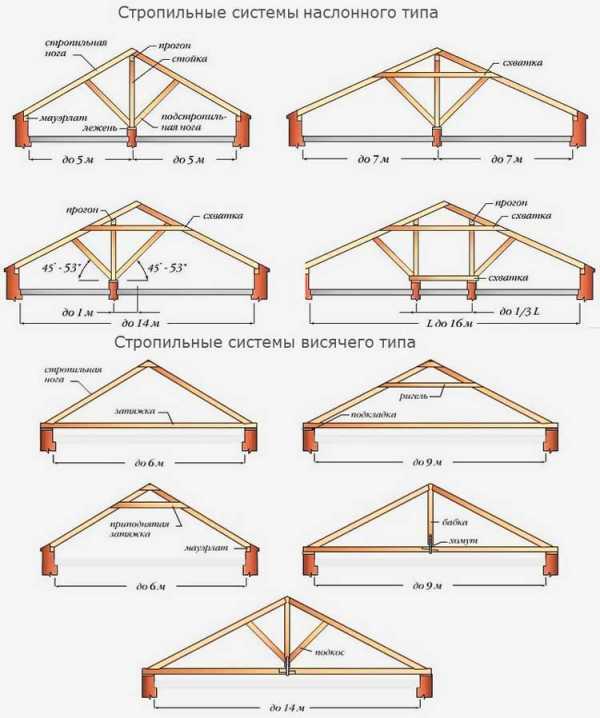

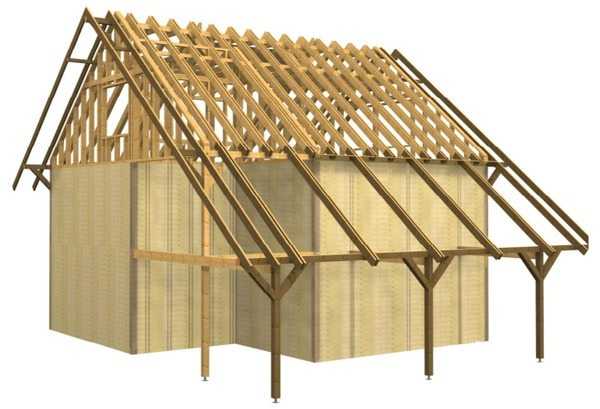

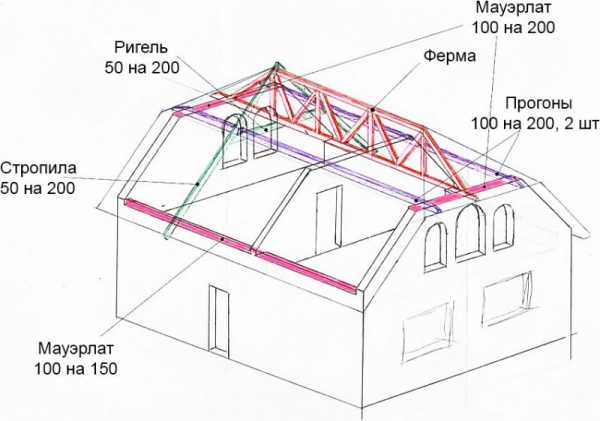

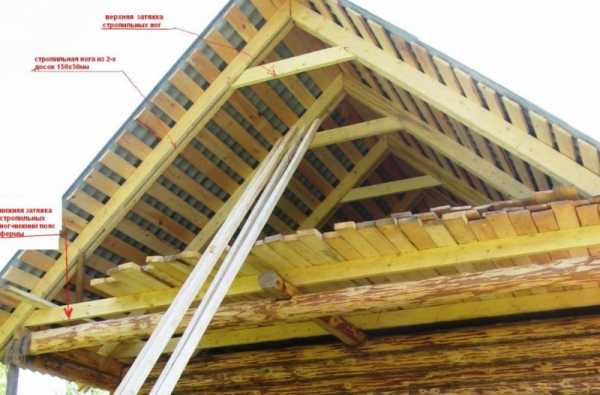

Стропила двускатной крыши: схема устройства

Виды стропил двускатной крыши

Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.

По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.

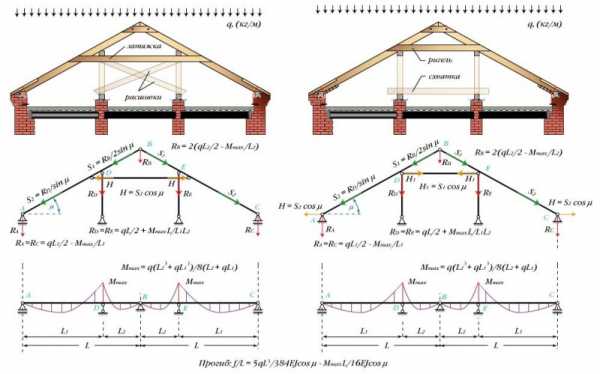

Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.

Дело в том, что в случае возможной ошибки в расчетах необходимого стропильного сечения, вполне вероятны нарушения соединения отдельных узлов, или даже разрушение самой системы стропил. Так или иначе, дальнейшая эксплуатация строения окажется под вопросом.

Крепление опорного бруса (он же мауэрлат)

Его можно провести различными методами:

Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.

В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.

Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.

Можно удешевить работу, заменив специальные шпильки обрезками арматуры с приваренными к ним болтами. Использование вместо шпилек анкеров повышает возможные траты.

Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.

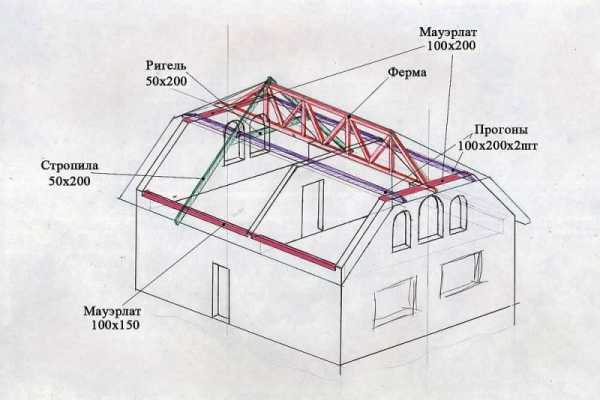

Схемы крепления мауэрлата

Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)

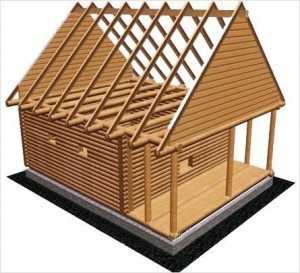

Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.

Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.

Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.

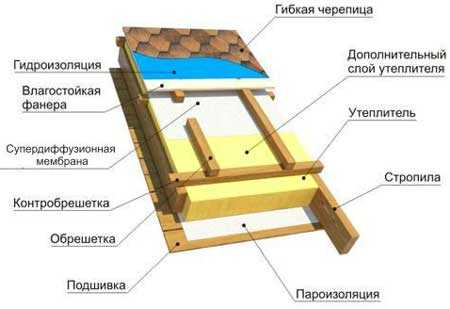

Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.

Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.

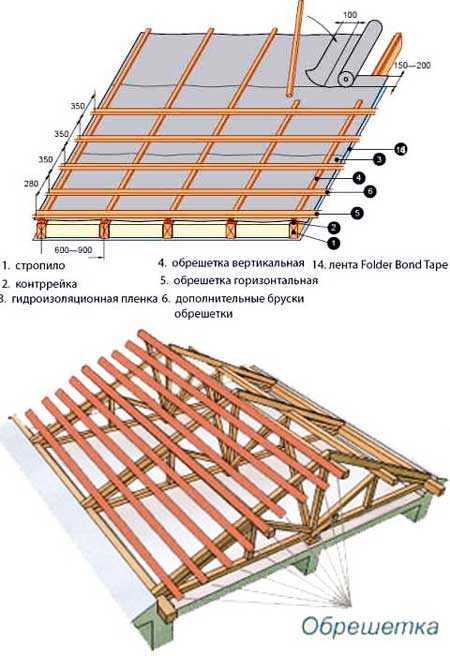

Обрешетка: порядок сборки

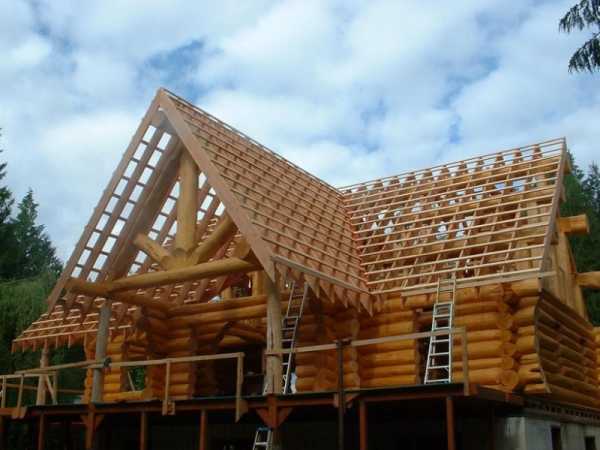

После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.

Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.

Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.

Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

РубрикаДом
