Дома с цокольным этажом (Выбор проекта). Проекты домов с цокольным этажом и мансардой Проекты одноэтажных домов с цокольным этажом и мансардой

Собственный дом – это настоящая мечта для многих людей. Если же она находится на пути своего осуществления и строительство в скором времени должно состояться, то стоит ответственно подойти к выбору плана строения. Здание с мансардой и цоколем – оригинальное решение, достаточно востребованный вариант, который приобретает все большую популярность в загородном строительстве.

Особенности

Проектирование подобных сооружений обязательно должно осуществляться профессионалами. Но выбор структуры дома зависит только от будущего хозяина. Некоторые советы, учитывающие особенности данного проекта, помогут распределить пространство в доме максимально рационально.

Мансардный этаж логичнее всего использовать для размещения спальни. Это пространство станет самым светлым в здании, к тому же среди всего комплекса комнат оно проветривается наиболее эффективно. Важный момент обустройства: на самом высоком этаже не рекомендуется размещать тяжелые предметы.

Цоколь станет отличным местом для расположения технических подсобок или комнат для развлечений, активного времяпрепровождения. Хорошие варианты: гараж, сауна, спортзал. Организовывать в цоколе жилые комнаты нежелательно, так как в полуподвальном помещении отсутствует необходимое количество естественного освещения. Однако в нижней части дома можно обустроить кухню, чтобы разграничить зоны приготовления и приема пищи. Если позволяют финансовые возможности, там обустраивают бассейн, зимний сад или биллиардную комнату.

На первом этаже здания (если планируется строительство двух этажей) идеально размещение гостиной и столовой. Это облегчит доступ к помещениям и избавит хозяев, а также их гостей от необходимости пользоваться лестницей.

Еще до начала строительства важно учесть такие факторы:

• Здание не должно иметь слишком большую площадь, так как после строительства обслуживание огромного пространства потребует немалых затрат.
• Дом не должно иметь и слишком малую площадь. Цокольный этаж можно возводить только при планировке более чем 150 м2.

• Перед строительством необходимо проверить уровень грунтовых вод: если они лежат слишком высоко, то от планов придется отказаться.

• При обустройстве мансарды важно помнить о необходимости усиленного утепления помещения, так как фактически это чердак.
• Небольшая хитрость при строительстве мансарды: увеличить полезную площадь можно с помощью использования мест под скатами крыши для обустройства кладовых.

• Цокольное пространство требует проведения дополнительного освещения, гидроизоляции, налаживания вентиляции и отопления.
• Цоколь рекомендуется планировать в тех случаях, когда участок имеет уклон поверхности.
• Для домов с цокольным этажом обязательно строительство внутренней лестницы. Планируя ее возведение, учитывайте параметры при вычислении ширины полотна и высоты ступенек.

Плюсы проекта

Проекты домов с мансардой и цоколем дают возможность большого прироста помещений. Такие здания имеют массу преимуществ перед стандартными технологиями строительства.

Стоит отметить наиболее значимые их достоинства:

• Каждый следующий этаж увеличивает вес дома, а это, в свою очередь, влечет необходимость утолщения стен и фундамента. Укрепление нужно для того, чтобы повысить прочность конструкции и продлить срок ее эксплуатации. Мансарда же – не полноценный этаж, а жилое чердачное помещение, и, следовательно, нагрузка на фундамент значительно падает.

• Цокольный этаж находится на меньшей глубине, чем стандартный подвал. Это снижает необходимость проведения масштабных строительных работ. К тому же, в цоколь естественным образом проникают солнечные лучи, тогда как в подвале необходимо организовывать искусственное освещение.
• Стоимость строительства по данной технологии значительно снижается. Происходит это благодаря тому, что схема проектирования максимально проста: мансарда возводится на основании чердака, а нижний этаж формируется при строительстве в виде высокого цоколя дома.

Также, цоколь и мансарда увеличивают общую площадь более чем на 50%, а значит, позволяют экономить на возведении дополнительных пристроек, скажем, того же гаража или мастерской. И наконец, цоколь – источник естественного усиления тепла, позволяющий сэкономить еще и на отопительных приборах. Воздух в доме всегда будет теплым и свежим благодаря естественной вентиляции и обогреву.

• Отсутствие дополнительных пристроек к зданию уменьшает не только смету на строительство, но также позволяет сэкономить место на участке, что важно при наличии ограниченной территории вокруг здания.
• Благодаря облегченному весу конструкции снижается необходимость частого ремонта, а значит, и затрат на эксплуатацию.

Минусы

Некоторые неудобства домов с цокольным этажом и мансардой вытекают из особенностей конструкции:

• Мансарда имеет потолок изломанной формы, так как он повторяет линии кровли. Исправить этот минус невозможно.
• Высокий цоколь здания поднимает его, поэтому требуется обязательное обустройство лестницы при входе в дом.

Проекты

Грамотно составленный проект гарантирует максимальное соответствие конечного результата индивидуальным пожеланиям будущих хозяев. Можно выбрать одноэтажную или двухэтажную планировку здания, оба этих варианта имеют свои особенности:

Одноэтажные

Такое здание совмещает в себе все удобства одноэтажного строения, при этом фактически полезная площадь будет равна двухэтажному дому с дополнительным пространством в цоколе. Но площадь не должна быть слишком большой, иначе возникнет необходимость строительства множества коридоров. Это нерационально, так как съедается пространство без выполнения при этом полезных функций.

Наличие мансарды снижает теплопотери, которые в случае строительства обычного одноэтажного дома будут значительными. Более того, обустроенный чердак также снижает затраты на возведение второго этажа. Оформить же одноэтажное здание можно с помощью массы различных дизайнерских решений.

С проектом одноэтажного дома с мансардой и цокольным этажом вы можете ознакомиться на видео ниже.

Двухэтажные

Двухэтажные строения отлично разместятся даже на самом узком участке, так как они обладают меньшими габаритами, к тому же позволяют сократить длину коммуникаций. Наличие мансарды делает из двухэтажного дома трехэтажный, тем самым позволяя фактически обойти закон о запрете строительства более чем 2 этажей на частном участке.

Двухэтажный дом хорошо прогревается благодаря наличию естественного источника тепла от цоколя и мансарды, задерживающей тепло. В одноэтажном здании требуются большие затраты на электричество, так как необходимо освещение множества коридоров.

Красивые примеры

Существует масса прекрасных проектов, которые станут оптимальным решением для реализации практически любых архитектурных замыслов или помогут вдохновиться на создание своего уникального шедевра. Подробно рассмотреть примеры таких зданий можно на изображениях, представленных ниже.

Один из самых недорогих способов увеличить свой дом, не занимая много места на участке и не нарушая норм этажности в загородной застройке, это обустройство пространства под домом и создание цокольного этажа. Такой подход дает возможность при строительстве вынести все помещения вспомогательного характера и отделить от жилых комнат. Поскольку для здоровья человека не полезно находиться на уровнях с отметкой ниже нуля, (т. е. заглубленных под землю) более четырех часов в сутки, в цокольном этаже не стоит размещать столовую, гостиную или, тем более, спальни.

Особенности проектирования

• Необходимо подумать о достаточной вентиляции, чтобы не давать воздуху застаиваться и влажности повышаться, иначе возникнет опасность появления грибка на стенах.
• Поскольку солнечный свет не проникает под землю, потребуется усиленное искусственное освещение, учитывать которое нужно при расчете нагрузки на сети на стадии создания чертежей.
• При устройстве сауны, душевых и санузлов потребуется установка специального насоса для канализации, так как естественный слив под землей невозможен.
• Высота подвальных помещений должна быть не менее 2,2 м, что является нормой как для физического, так и для психологического комфорта жильцов.
• В районах с влажными грунтами затраты на устройство гидроизоляции будут значительно выше, чем при песчаном или каменистом грунте.

Следует учитывать, что при устройстве в цоколе помещений, где будут пребывать люди, нужно поддерживать температуру от 16 до 22 0 С. В кладовых или гардеробных достаточно нагрева до 8 0 С.

Варианты использования

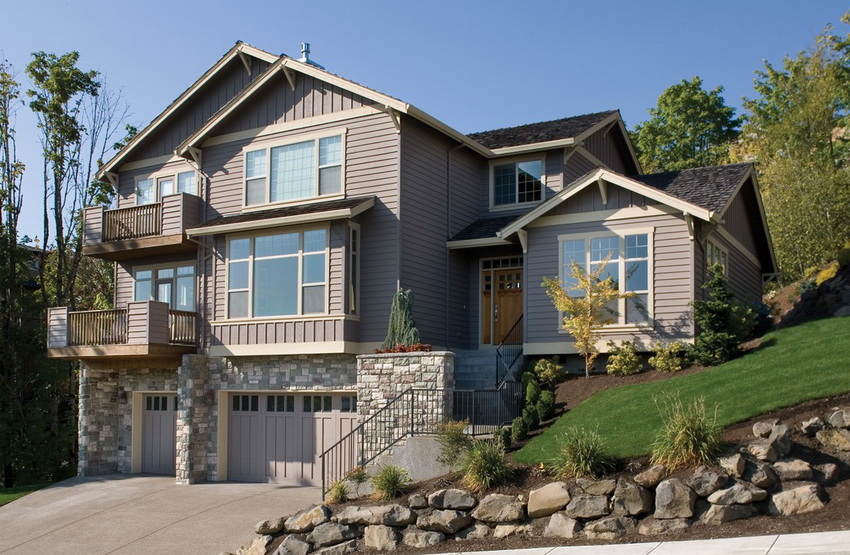

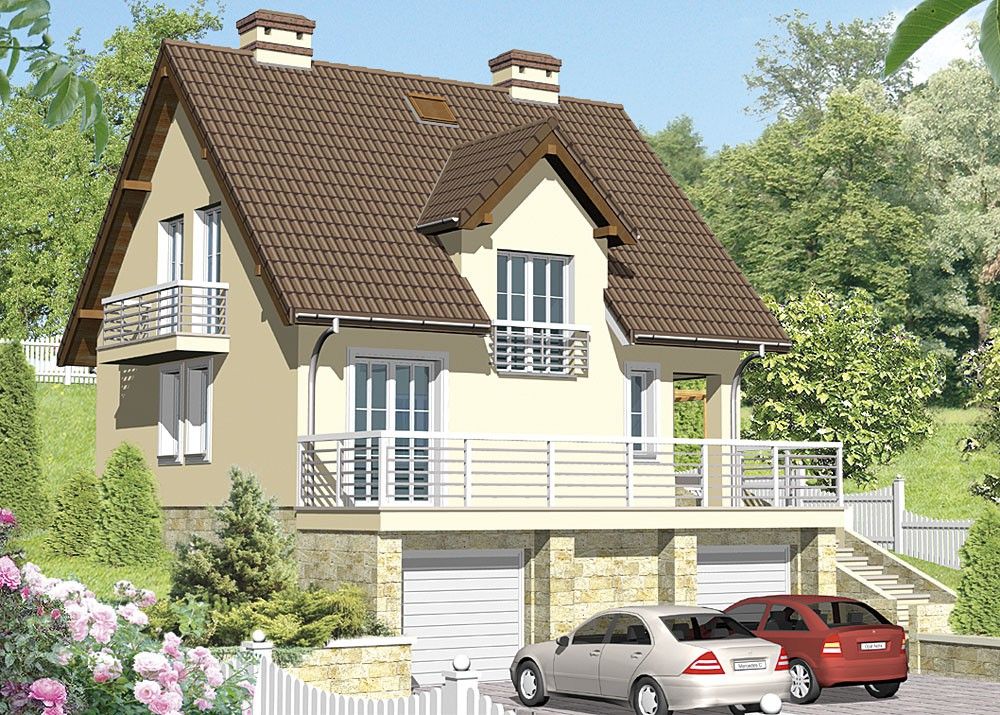

Устройство гаража в цокольном этаже — прекрасная возможность создать удобство одновременно для всех членов семьи. Это и комфортная парковка, и экономия места на участке, и безопасность остальных членов семьи. Проектов с таким решением в каталоге довольно много:

• оригинальная бревенчатая на высоком каменном цоколе;
• трехэтажный с гаражом на два автомобиля, дающий возможность построиться на маленьком участке;
• компактный современный коттедж
• уникальный, не имеющий аналогов

В цоколе могут быть размещены домашние тренажерные и мини-спортзалы:

• где «тренажерка» соседствует с сауной и постирочной, а техпомещение отделяет от них холодную кладовую;
• коттедж с угловой террасой где размеры цоколя позволяют рядом со спортивной зоной запланировать просторную бильярдную;
• аристократичный где лестничный холл отделяет спортзал от масштабной комнаты отдыха с домашним кинотеатром.

Довольно разумным решением является оборудование в цокольном этаже сауны или парной с комнатой отдыха, где можно принять различные оздоровительные процедуры в любое время года. Это такие проекты, как:

• коттедж с небольшой мансардой, где по обе стороны душевой находятся парная и сухая сауна;
• представительный трехэтажный , чей подземный уровень вместил и спортивную зону, и игровую, и уголок, где можно послушать музыку или посмотреть кинофильм, расслабляясь после финской бани;
• довольно экономичный и компактный » с большой душевой и джакузи, объединенных с парилкой в один объем.

Кроме того пространство под землей может быть полностью хозяйственным или назначено быть мастерской. Можно заполнить его кладовыми различного назначения, как отапливаемыми, так и холодными для хранения продуктов и домашней консервации. Выбирая проект, ориентируйтесь на потребности вашей семьи, а мы с удовольствием поможем вам в этом.

Проекты двухэтажных домов с цоколем особенно популярны, поскольку цоколь позволяет разместить все подсобные и хозяйственные помещения отдельно, не отнимая полезную площадь у основного этажа. Что касается мансарды, то это, по сути, дополнительный жилой этаж, который обойдется гораздо дешевле, чем «настоящий» этаж – расходы на обустройство крыши останутся примерно такими же, потратиться придется только на возведение стен и создание внутренних перегородок.

Многие клиенты, планирующие строительство, заказывают проекты домов с цоколем и мансардой – это гораздо дешевле, чем дом с двумя-тремя полноценными этажами и во многом удобнее. Затраты на фундамент и крышу остаются такими же, как и при строительстве стандартного одноэтажного дома, но при этом в жилище появляется дополнительная полезная площадь. Кроме того, пол и перекрытие цоколя обычно создается из монолитной железобетонной плиты, что обеспечивает высокую устойчивость и выносливость и фундамента, и цоколя, и дома в целом.

Однако есть и такие заказчики, которые считают, что проекты домов с цоколем – не слишком экономичное решение, ведь придется затрачивать средства на обустройство подвала. Но выгоды дома с цоколем с лихвой покроют все дополнительные расходы: во-первых, как уже говорилось, жильцы получают дополнительную площадь под подсобные помещения, во-вторых, цоколь позволяет сделать полы в комнатах на первом этаже теплее. Идеально подходят проекты домов с цоколем для загородного и дачного строительства. В этом случае цокольный этаж может служить местом хранения садовых инструментов, урожая с собственного участка и пр. Но и в городском строительстве такие проекты пользуются неизменным успехом у заказчиков.

Проекты домов с цоколем и мансардой особенно актуальны в том случае, когда участок под застройку небольшой, и нужно организовать рациональную планировку помещений, не урезая при этом полезную жилую площадь. Также проекты домов с мансардой оптимальны в тех случаях, когда у заказчика нет средств на возведение полноценного второго этажа или же он особенности строительного участка не позволяют возводить «тяжелые» дома с капитальными несущими стенами. Мансарда – это не только функциональное дополнение, но и украшение дома, придающее ему индивидуальность.

Проект дома с цокольным этажом и мансардой позволяет даже на ограниченном пространстве земельного участка реализовать целый ряд задумок. Это экономия полезной площади и бюджета, выделенного на строительные работы. Цокольное пространство всегда легко приспособить под гараж или сауну с небольшим бассейном. А мансарда в одноэтажном коттедже по расходам будет на порядок дешевле, чем строительство двухэтажного загородного особняка.

Особенности проектов домов с цокольным этажом и мансардой

Важно понимать, что цоколь в коттедже нужно будет дополнительно утеплить. Особенно если цокольное помещение приспособлено под парилку. Здесь понадобиться не только слой теплоизоляции, но и дополнительная защита от влаги или пара для соседних помещений. При неправильном утеплении цоколя возможны высокие теплопотери, поэтому такие работы стоит доверять лишь опытным профессионалам.

Стандартный проектный план коттеджа с цоколем или мансардным этажом включает следующие особенности планировки:

• на первом этаже располагается рабочий кабинет, гостиная и кухня, совмещенная со столовой;
• мансардный выделяют под детскую комнату или спальню, которых может быть даже 2, в зависимости от площади жилья;
• цоколь используют под хозяйственные помещения, сауну, спортивный зал или гараж, вход в которые предусмотрен прямо из самого дома, что очень комфортабельно зимой.

Любой из подходящих клиенту проектных планов архитектор может без труда скорректировать. Сравнить по планировке проекты домов с цокольным и мансардным этажами можно при помощи каталога нашей компании. Цена готовой проектной документации напрямую зависит от площади коттеджа, планировки, количества помещений в нем и необходимости внесения дополнительных корректив в изначальный архитектурный план.

Максимально использовать небольшую площадь можно, построив дом с мансардой и цокольным этажом. Проекты строительства подобных сооружений необходимо доверять профессионалам, так как их разработка обладает множеством нюансов. От качества созданного проекта напрямую зависит прочность и долговечность будущего строения.

Достоинства домов с мансардой и цокольным этажом:

1. Максимальное использование полезной площади дома. На территории мансардного этажа можно оборудовать одну из жилых комнат, например, детскую или спальню для супругов. Кроме того, здесь можно организовать рабочий кабинет или комнату для гостей. Цокольный этаж часто используют в качестве места хранения для различных вещей.

2. Мансарда является не только функциональным дополнением дома, но и его украшением. Она придает строению благородный вид, делает его эстетически привлекательным и гармоничным.

3. Для строительства подобных сооружений можно использовать широкий ряд различных строительных материалов. К ним также применимы практически любые архитектурные решения.

4. Мансарда и цокольный этаж способствуют дополнительному утеплению дома.

Как работают профессионалы, разрабатывая проекты домов с цокольным этажом и мансардой

Разработкой проектов домов с мансардой и цокольным этажом занимаются специалисты фирмы «СтройЭкспресс». На этапе проектирования жилого здания учитываются следующие моменты:

· особенности окружающей среды местности, где планируется возведение здания;

· тип используемых при строительстве материалов;

· этажность и площадь здания;

· тип крыши;

· планировка дома;.

· наличие инженерных коммуникаций.

Перед составлением проекта специалисты обязательно делают замеры всех параметров будущего здания, в том числе и цокольных этажей. На этом этапе важна внимательность и точность, чтобы не возникло каких-либо неприятностей в дальнейшем. После замеров специалисты переходят непосредственно к составлению чертежа, с помощью которого можно визуально увидеть, как будет выглядеть готовое сооружение.

Plinth House, Pembrokeshire Wales — e-architect

Plinth House, Pembrokeshire, West Wales Luxury Home, New Welsh Property, Architecture Project

6 января 2022

Архитектура: Hyde + Hyde Architects

5 Location: Hyde + Hyde Architects

4 Национальный парк Коуст, Уэльс, Великобритания

Компания Hyde + Hyde Architects рада получить проект нового дома в Национальном парке Пембрукшир Коуст, Западный Уэльс, Великобритания.

Дом с цоколем возвышается над склоном, обращенным к Ирландскому морю. На территории находится естественная и мощная архитектурная набережная.

Извилистый спуск по небольшой лесистой тропинке открывает вид на океан, обрамленный новым домом и соседним навесом для лодок. Общий план дома линейный, отражающий ширину участка.

Южный фасад представляет собой игривый фасад из черного каучука, украшенный звездным полем из ярких рук и ног, демонстрирующих жизненную силу интересов нашего клиента.

К северу от небольшой бухты вьется ряд ступенчатых каменных монолитов с различными встроенными функциями, небольшим бассейном, площадкой для барбекю и местом для отдыха с видом на океан.

Завершающим цоколем является плато самого дома. Со столовой открытой планировки, кухней и центральным утопленным жилым пространством для бесчисленных видов среди стеклянных стен, делающих дом светлым.

На первом этаже главная спальня подвешена над нижними помещениями, открывая последовательности и проблески двойной высоты, а открытая деревянная конструкция добавляет порядка, тепла и сплоченности.

Окна дома обращены к природе – на первом этаже он скрыт под подвесной филигранной деревянной перегородкой, которая со временем растрескается, встроившись в кроны окружающих деревьев.

Все номера должны были иметь вид на море. Для этого гостевые спальни на первом этаже выступают за боковые возвышения, чтобы украсть часть вида, тайно подвешенные между внешней стеной и внешним подвесным деревянным экраном. Это помогает сохранить бескомпромиссную линейную форму, которая говорит о его внимании и почтении к морю.

Плинт -Хаус в Пембрукшире, Уэльс — Информация о здании

Дизайн: Hyde + Hyde Architects
Размер проекта: 140 кв. Plinth House, Pembrokeshire Wales изображения/информация получены 060122 от Hyde + Hyde Architects

Местоположение: Западный Уэльс, Великобритания

Уэльская архитектура

Современная архитектура в Южном Уэльсе – выбор архитектуры ниже:

Welsh Architecture Designs – список в хронологическом порядке

Welsh Architecture News

Welsh Architects Studios

Всплывающий гостиничный домик в пещере Артура , Castell y Bere

изображение предоставлено архитекторами
Welsh Pop-up Hotel Cabin

Инновационный кампус Университета Кардиффа
Дизайн: HawkinsBrown ; ХОК ; БДП ; DPP

изображение из архитектурного бюро
Инновационный кампус Университета Кардиффа

Уэльская архитектура

Национальная ассамблея Уэльса дизайн архитектора Ричарда Роджерса Архитектурный дизайн от Hyde + страница Hyde Architects приветствие

42 Типы чертежей, используемых при проектировании и строительстве

Составление плана строительства перед началом строительства обязательно . Он дает подробный обзор здания. Имея это в виду, сегодня для этой цели используются различные типы рисунков.

Помимо предоставления технических деталей в удобочитаемом формате, эти чертежи также необходимы для утверждения проекта .

Они устанавливают ориентир для процесса строительства и обеспечивают соответствие строительным стандартам.

Можно сказать, что эти строительные чертежи дают архитектуре возможность передать свои идеи и концепции относительно любого здания.

Ниже перечислены большинство проектных и строительных чертежей. Все типы проектных и строительных чертежей можно разделить на следующие наборы чертежей:

• Архитектурные чертежи
• Чертежи конструкций
• Чертежи ОВКВ
• Электрические и сантехнические чертежи
• Чертежи пожарных
• Разные чертежи

Архитектурные чертежи представляют собой техническое представление здания, которое делается до начала процесса строительства. Они выполнены с линиями, проекциями и основаны на масштабе .

1.

Архитектурный план представляет собой вид с воздуха на строительную площадку , включающая основное здание и прилегающие к нему постройки.

Среди его широкого применения мы можем включить строительные чертежи для улучшения зданий и понимания объема строительных работ .

Наряду с этим он помогает идентифицировать топографию здания, включая дороги, тротуары и т. д.

2.

Это подробные версии плана помещения . Архитектурные планы этажей составляются независимо от того, будут ли они использоваться при строительстве дома, магазина или коммерческого проекта.

Приложения включают понимание размеров и различных видов рассрочки. Это помогает получить представление об использовании ограниченного пространства комнаты.

3.

Архитектура Чертежи разрезов позволяют архитектору рассматривать различные компоненты здания по вертикали. Это двумерное изображение полезно для предоставления обзора как видимых, так и скрытых компонентов здания.

Другой тип поперечного сечения — Поперечное сечение стены , которое полезно для просмотра обеих сторон стены.

4.

Чертежи фасадов помогают архитектору понять фасад здания. Полезно знать о направлении солнца и ветра, соответствующем зданию.

Также указывают высоту здания  и наружную и внутреннюю маркировку, в которую входят двери, а также размеры окон.

5.

Ландшафтный рисунок представляет собой аэрофотоснимок всей территории, на которой построено здание. Сюда входят участки, предназначенные для деревьев, уличных фонарей, парков, бассейнов и всего остального .

Ландшафтные планы чаще используются для изображения внешней эстетики здания. Вы также можете включить в них дорожки, дороги, тротуары, парковочные места и многое другое.

6.

Чертеж отделки тесно связан с чертежами фасадов, так как они также говорят о мелкие детали здания .

Среди различных типов отделочных чертежей вы можете включить рисунки пола, тип и форму подвесного потолка, цвета краски, штукатурку, текстуры и многое другое. Они важны для поддержания эстетической ценности конструкции.

7.

Проектировщики создают рабочие планы или планы строительства для подрядчиков , чтобы помочь им понять объем проекта .

К преимуществам такого плана относится удобство изготовления строительного материала по общему проекту.

Рабочие чертежи также содержат условные обозначения, содержащие информацию о различных компонентах.

8.

Как следует из названия, на чертежах в разрезе конструкция показана в разрезе . Этот вид строительного чертежа помогает идентифицировать основные конструкции по отношению к другим окружающим конструкциям здания.

Кроме того, чертежи в разрезе также содержат информацию о типах материалов, которые будут использоваться в конструкции.

9.

В общей заметке чертежей нет. Он содержит подробную информацию о зданиях .

Сюда входят подзаконные акты , коды, длина, формы отображения, тип построения, легенды, сокращения и все остальное, что необходимо.

10.

Чертежи раскопок необходимы, чтобы знать длину, глубину и ширину котлована здания. В нем рассказывается о масштабах земляных работ, удалении грунта и процессе земляных работ.

Различные процессы, используемые для земляных работ, включают рытье траншей, стеновые шахты, проходку туннелей и другие.

11.

Исполнительные чертежи обеспечивают сравнение того, что было построено, с первоначальным планом .

Это может произойти из-за непредвиденных обстоятельств, подрядчики могут быть вынуждены изменить схему строительства и проект.

Исполнительные чертежи выполняются либо в процессе строительства, либо после завершения строительства.

12.

Однолинейные изображения структуры помещения. Линии нарисованы точно так, как будут разные конфигурации комнаты.

Имеет размеры комнат и положение дверей с соответствующей маркировкой. Линейный план дает общее представление о том, как будет распланирована вся комната.

13.

Чертежи проходки предназначены для структурных, механических, электрических, водопроводных и противопожарных систем. Они измеряют размеры всех проходов гильз/сердечников и валов через полы и стены, включая размер фактического отверстия и приблизительные размеры.

14.

Рабочие чертежи также являются своего рода руководством по строительству, которое олицетворяет то, как объект должен быть установлен, приспособлен или изготовлен .

В большинстве случаев рабочие чертежи готовятся подрядчиками и субподрядчиками. Кроме того, поставщики, производители и изготовители могут подготовить эти чертежи.

Рабочие чертежи обеспечивают соответствие оригинальному проекту и характеристикам объекта.

Следуйте этим рекомендациям: Советы по созданию точных рабочих чертежей

Узнайте больше о наших услугах по чертежам в цеху и расскажите, как мы можем повысить ценность вашего проекта.

15.

Существует множество установок, которые можно добавить в здание. Некоторые из них необходимы, например, вентиляция, отопление и система охлаждения.

Таким образом, план помощи при всех видах установки может быть полезен подрядчикам и команде разработчиков.

От самых сложных структур, таких как центры обработки данных, до диспетчерских, такие чертежи также важны с точки зрения управления .

16.

Чертежи расположения также называются чертежами общего вида . Они сделаны для демонстрации композиции всего проекта.

И если в этом проекте есть несколько частей и зданий, которые должны быть построены, чертеж местоположения будет включать детали для всех них.

Под него можно добавить фасады, проекции, различные планы и разрезы .

17.

План размещения охватывает большую территорию. Этот вид строительного чертежа требует, чтобы архитектор проверил всю территорию, на которой будет построено здание.

Также называется Чертежи общего вида , они представляют объекты и, что более важно, они показывают взаимосвязь между различными этапами развития здания.

«Жизнь — это искусство рисования без тебя» Ластик — Джон В. Гарднер

Узнайте больше об услугах по архитектурному проектированию, мы будем рады помочь вам!

Строительные чертежи также называются инженерными чертежами, и они сосредоточены на структурном аспекте здания. Эти чертежи включены в документы предложения и служат руководством для рабочей силы.

18.

Компоновка колонн усиливает дизайн и рисунок колонн всей конструкции . Этот план разделен по этажам и определяет точный размер и расстояние между каждой колонной здания.

Чертежи компоновки колонн также облегчают подрядчикам понимание планировки всего здания.

19.

Цокольные балки представляют собой еще одну форму балочной конструкции, усиливающую несущую систему здания.

Компоновочные чертежи цокольных балок демонстрируют положение, длину и сечение цокольных балок . Здесь тоже чертежи цокольных балок выполняются поэтажно.

20.

Перемычки – это еще одна форма несущей конструкции, которая делается над дверями и окнами.

Это усиленные конструкции, предназначенные для обеспечения прочности той части здания, которая находится над окнами и дверями.

На этих чертежах вы найдете правильное расположение, размеры и количество перемычек на каждом этаже.

21.

Балка крыши предназначена для усиления общей конструкции здания. Балка крыши представляет собой треугольную конструкцию, которая обычно делается на вершине здания и поддерживает крышу. Балки крыши обычно изготавливаются из дерева, но они также могут быть изготовлены из стали или бетона.

22.

Компоновка скатов крыши более наглядно выполнена в архитектурном программном обеспечении AutoCAD.

Основная цель плит крыши состоит в том, чтобы предоставить подробный отчет о полах, поверхностях крыши и других подобных поверхностях , которые требуют точной информации о границе.

23.

Блочный план представляет собой представление более широкой территории, которая находится в непосредственной близости от основного строящегося здания .

План квартала может включать в себя прилегающие здания, дороги, границы и другие подобные компоненты.

Что еще более важно, блочный план представлен в масштабе, что также означает, что он охватывает большую площадь.

24.

Планы каркаса аналогичны макетам балок. Они предлагает информацию о каркасе , размерах и положениях балок .

Каркасные планы полезны для строителей, поскольку они могут легко понять и разметить планы крыши, пола и других конструкций, которые являются важной частью здания.

25.

Чертежи компонентов в основном называются чертежами, предоставляемыми производителем продукта.

Эти виды планов снабжены чертежами компонента, что обеспечивает подробное представление о его маркировке и различных составных частях.

26.

Концептуальные чертежи больше похожи на первый эскиз строительного проекта, который делается в первую очередь.

Они не очень детализированы или различимы. Концептуальные чертежи похожи на грубых эскизов здания и близлежащих территорий .

Они чаще используются для описания обзора здания потенциальным клиентам или заинтересованным сторонам.

27.

Любое здание может потребовать установки некоторых инженерных объектов или компонентов. Итак, инженерный чертеж равен 9.0019 предназначен для удобного строительства или размещения подобных конструкций .

Это скорее руководство, помогающее подрядчику и инженеру, они работают синхронно друг с другом и получают желаемые результаты.

28.

В строительной отрасли эти типы чертежей делаются для изображения соединения между двумя компонентами конструкции.

Он показывает, как различные части этой структуры подходят друг к другу. Он имеет все виды дизайнов и узоров, включая 3D, виды в разрезе и фасады .

29.

Конструктивные чертежи чем-то похожи на концептуальные чертежи. Это означает, что они также полезны в случае получения новых конверсий для конкретного проекта.

Они также полезны при предложении проектов заинтересованным сторонам, а затем предоставляют проектировщикам грубую идею для ознакомления.

Дизайнерские чертежи также могут служить эталоном или использоваться для сравнения.

30.

Планы фундамента не обязательно являются планами подвала или первого этажа. План фундамента можно сделать для любого этажа здания .

Целью создания этих планов является передача размеров, размеров, форм и каждой отдельной конфигурации пола. Фундаменты также являются важной частью плана фундамента.

Электрические чертежи — это электрические схемы и руководства, содержащие информацию об электрических цепях и других системах в здании.

Сантехнические чертежи аналогичны электрическим чертежам и демонстрируют выходы воды и систему трубопроводов здания.

31.

Чертеж представляет собой подробное описание всех электрических соединений, розеток, светильников, выключателей, освещения, вентиляторов и всего остального.

Эти чертежи служат опорой для электриков, позволяя им понять расположение проводки на полу.

На электрическом чертеже также указана грузоподъемность и информация о системах кондиционирования воздуха или отопления.

32.

Как и на электрических чертежах, на планах строительства сантехники показаны маркировка и расположение компонентов сантехники .

Сюда входят канализационные трубы, водопроводные трубы, системы канализации и все остальное, что связано с сантехникой здания.

Может также включать расположение кранов и других выходов воды на каждом этаже. Кроме того, здесь вы можете узнать, как Revit может импровизировать при создании проектов сантехники.

33.

Также называемые механическими чертежами, чертежи HVAC содержат информацию о системах отопления и вентиляции.

Они также включают в себя схемы и схемы кондиционирования воздуха, которые должны быть установлены внутри здания.

Чертежи HVAC дают представление об этих сложных системах и помогают строителям соответствующим образом планировать процесс строительства.

34.

Чертежи пожаротушения составляются до начала строительства здания. Вычерчивают схему размещения пожарных рукавов, точек, водовыпусков и всего остального.

Они также излагают план противопожарной защиты и системы безопасности, которые должны быть установлены.

35.

Это чертежи любой геометрической структуры, которую необходимо построить.

Детальные чертежи могут включать что угодно, от небольшого здания до большого моста или даже туннеля.

Эти чертежи более подробные и обращают внимание на сложные конструкции и детали любого строительного проекта .

36.

Чертеж в перспективе подчеркивает пространственные аспекты здания, а также показывает его трехмерные объемы .

Это реалистичные изображения строящегося здания. В дополнение к этому существуют различные типы перспектив, основанные на точках схода.

36.

Производственные чертежи представляют собой руководства, передающие информацию рабочим и руководителям о процессе строительства.

Наряду с материалами имеет размеры, материалы, инструменты, сборку и другие. Производственные документы содержат инструкции и рассказывают, как выполнить эти требования.

38.

Чертежи в масштабе демонстрируют более крупные объекты, так как их невозможно нарисовать в исходном размере. Таким образом, это означает, что каждый чертеж здания представляет собой чертеж в масштабе.

Например, план местности имеет масштаб 1:1000, план участка — 1:200, план этажа — 1:100 и т. д.

Чем больше размер строящегося объекта, тем выше будет склонность масштаба .

39.

Технические чертежи также имеют широкое значение в отношении строительного проекта.

Основная цель технических чертежей состоит в том, чтобы показать, как объект функционирует . В отличие от художественных рисунков, эти рисунки выполняются с одной конкретной целью.

В этом смысле почти каждый чертеж, подготовленный до, во время и после строительства, можно назвать техническим чертежом.

40.

Чертежи для представления подготовлены со ссылкой на подзаконные акты, разработанные и введенные в действие органом .

Они направляются властям на утверждение и включают индексные планы, подробные чертежи, чертежи фасадов и другие планы в разрезе.

41.

Модели идут после чертежей. Они подготовлены для большего здания и олицетворяют то, как будет выглядеть здание, когда оно будет завершено.

Преимущество создания моделей заключается в том, что они помогают архитектуре выявить трудности . На модели все понятно, конструкция, фасад, внутренняя и внешняя детализация.

42.

Некоторые проекты строятся вокруг рек или ручьев. В этом случае экологические планы дают представление о том, как будут управляться эрозия и седиментация. Не только это, но и эти рисунки также говорят о процедурах удаления растений и механизмах утилизации химикатов. Более того, у него также есть процедуры и планы по смягчению вредных последствий.
