Толщина подложки под инфракрасный теплый пол: Какую подложку стелить под пленочный теплый пол
Какую подложку стелить под пленочный теплый пол
Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?
Обязательно ли укладывать подложку под ИК пол
Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.
Подложка одновременно выполняет сразу несколько важных функций:
- Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
- Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
- Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.
Как выглядит послойный «пирог» под плёночный пол
Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.
Как в результате должен выглядеть «пирог»?
- Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
- Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
- Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
- Пленка ИК пола.
- Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.
Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.
Какую подложку укладывают под теплый пол
Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.
Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:
- Тепла.
- Конвекции воздушных потоков.
- Излучению.
При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.
Какую дополнительную теплоизоляцию надо под ИК пол
Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:
- Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
- Не допустить свободного перемещения нагретого воздуха из здания.
При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.
Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.
На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.
Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.
Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.
как выбрать теплоизоляцию, технология укладки
На чтение 6 мин. Обновлено
Инфракрасные тёплые полы появились на рынке совсем недавно, но уже пользуются большим спросом. Это связано с невысокой стоимостью и простым монтажом, который под силу сделать своими руками.
Главное, следовать инструкции по укладке системы, в которой отдельным пунктом прописано наличие подложки под инфракрасную плёнку.
Нужна или нет подложка под инфракрасный пол?
Инфракрасные тёплые полы представляют собой плёнку с карбоновой пластиной внутри. При нагреве выделяется инфракрасное излучение, которое распространяется в разные стороны. Чтобы направить потоки тёплого воздуха в нужное русло, и не отапливать потолок соседей снизу, требуется прослойка под плёнку из теплоотражающего материала.
Основные функции подложки для тёплого пола:
- выравнивать поверхность — для этого идеально подходит экструдированный пенополистирол, он оснащён боковыми замками, что позволяет сделать плоскость ровной;
- предотвращать потери тепла — инфракрасные лучи направляются строго вверх, что приводит к экономии электроэнергии;
- облегчить процесс укладки напольного покрытия — основу под плёнку рекомендовано подбирать отталкиваясь от напольного изделия.
Структура «пирога» плёночного пола
Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:
- Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
- Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
- Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
- Инфракрасной плёнки — нагревательный элемент.
- Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.
Предлагаем ознакомиться с статьей: Инфракрасный тёплый пол под ламинат, вся информация – устройство, как выбрать и произвести монтаж своими руками.
Какую подложку лучше выбрать и почему?
На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.
Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.
Экструдированный пенополистирол
Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.
Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.
Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.

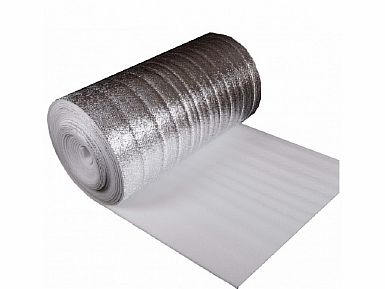

Лавсановая
Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.
Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.
Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.

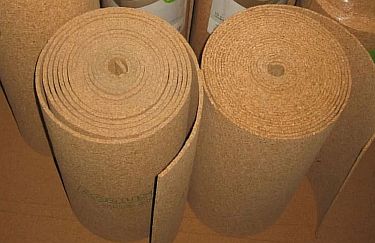

Пробковая
Пробковая подложка — это натуральный материал, изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.
Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге. Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал.
Самоклеящаяся подложка
Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.
Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).
Изолон, Пенофол
Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.
Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.
ДВП
ДВП — плиты из волокон целлюлозы и различных добавок. Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.
Магнезитовые плиты
Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.
Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.
К сведению! Не рекомендовано стелить под инфракрасный пол подкладку с алюминиевым фольгированным слоем, ведь данное покрытие является проводником электричества. Лучше использовать отражающий металлизированный слой.
Нужна ли дополнительная теплоизоляция или нет?
Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:
- Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
- Сбережение тепла внутри помещения, и недопущение его выхода наружу.
Потребность в дополнительном утеплителе зависит от ряда факторов:
- В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
- Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.
Если не придерживаться этих правил, то пол будет работать не эффективно (тепло будет расходоваться в пустую), а это повлечёт за собой дополнительные затраты.
Технология укладки
Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:
- при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
- в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
- изоляционный материал должен покрывать всю поверхность отапливаемого помещения.
Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).
Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.
После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.
От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.
Видео материалы
Подложка под теплый инфракрасный пол как выбрать? Нужна она или Нет? Толщина подложки под электрический теплый пол
2019-08-16 16:53:35 1 1258
Инфракрасный теплый пол (нагревательная пленка) очень хорошо зарекомендовал себя при использовании под покрытие из ламината, линолеума и ковролина.
Купить инфракрасную пленку по 250 грн/м2 по ссылке
Тепло вырабатываемое такими полами быстро прогревает все соприкасающиеся с нею поверхности, поэтому для максимальной эффективности всей конструкции, особое внимание стоит уделить утеплению пола в целом.
Как выбрать подложку под инфракрасный теплый пол?
- Толщина подложки под инфракрасный теплый пол должна быть не меньше 4мм. Оптимальный вариант 5мм и более (так как провода и клипсы подключения хорошо в нее вдавливаются и тем самым получают защиту от внешних механических повреждений.
- Подложка не должна быть с токопродовящим слоем (производители не рекомендуют монтировать подложку с металлизированным слоем). Почему? Причина в проводимость электрического тока.
- Покупайте подложку вместе с напольным покрытием. В большинстве случаев наши клиенты приобретают их при покупке ламината (другого товара) в супермаркетах. Специалист строительного отдела предложит оптимальный вариант по цене и качеству). Не забудьте ему сказать, что будете монтировать еще инфракрасный теплый пол.
Можно установить нагревательную пленку и на голую стяжку, однако потери тепла в таком случае очень существенные, ведь пленка излучает тепло как вверх, так и вниз. Основным принципом должно быть утверждение, что выработанное тепло нужно сохранить как можно лучше, и направить его в сторону нагреваемого помещения, а не вниз для прогрева потолка соседям или обогревать почву под домом.
Посудите сами, пленке установленной на стяжку без утепления, для набора 23 градусов в помещении потребуется 6 часов работы, а при хорошо утепленной стяжке, эта цифра сократиться вдвое, а соответственно и ресурс службы пленки увеличится в два раза, и расход электроэнергии сократится, поэтому выбор утеплителя очень важен.
Из недорогих утеплителей, первое место — мягкий вспененный полипропилен с тепло-отражателем. Укладывают сверху инфракрасную пленку, прикрепив ее скотчем, по всему периметру.
Укладывать нагревательную пленку непосредственно на пенопласт, запрещено, так как он имеет низкую температуру плавления и деформируется от температуры.
Приветствуется максимальное количество слоев теплоизоляции, применение гидробарьеров в помещениях с повышенной влажностью и т.д. Все эти первоначальные затраты, с лихвой окупаются при последующей эксплуатации теплого пола и делают его наиболее экономичным и удобным.
По вопросам приобретения теплых полов, а так же правильности их размещения и монтажа, обращайтесь, пожалуйста, к консультантам интернет-магазина Polcity.com.ua Вам предложат широкий выбор различных моделей хорошего качества, по оптимальной цене.
Подложка под инфракрасный теплый пол
Нужна ли подложка под теплый пол
Технология обогрева помещений с помощью систем теплые полы становится сегодня все более популярной. В зависимости от типа нагревательных элементов, теплые полы выпускаются в нескольких модификациях, что позволяет применять любое покрытие для пола. Немаловажным аспектом качественной и эффективной работы таких отопительных систем является правильно выполненная теплоизоляция. Чтобы не расходовать понапрасну драгоценное тепло, используется подложка под теплый пол. Она создается из материалов с теплоотражающим действием.
В качестве подложки под теплый пол используются полипропилен или вспененный полиэтилен, которые покрыты лавсановой пленкой с металлизированным слоем. Слой металлизации способствует равномерному распределению тепла, а вспененный полиэтилен препятствует «уходу» тепла в стяжку.
Кроме того, подложка из пеноматериала для теплого пола обладает низкой теплопроводностью и это предотвращает передачу тепла в стяжку и перекрытие. Допустимая температура для такой пористой подложки достаточно высока (до 90°С), что позволяет укладывать трубы теплообменника или греющий кабель прямо на лавсановую пленку со слоем металлизации. Помимо высоких теплоизоляционных и гидроизоляционных качеств, подложка обладает высокой отражающей и звукоизолирующей способностью. Нужно отметить, что разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.
Разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.
Важно знать! Использование подложки при устройстве любых обогревательных систем теплых полов позволяет сохранить от 85 до 90% теплового излучения, значительно сокращая энергетические расходы.
Ламинат – очень популярное сегодня напольное покрытие. Он недорогой и удобен при укладке. Планируя установку теплого пола, нужно предусмотреть применение подложки, которая отгородит ламинат от теплого пола и основания. Если не сделать этого, со временем на участках пола, где есть промежутки между ним и основой, обязательно появится люфт. При ходьбе по таким местам ламинатное покрытие будет стучать и издавать звуки.
Чтобы избежать этих неприятностей, под ламинат укладывают специальную подложку толщиной 2-5 мм. Сегодня под ламинат выпускается специализированная подложка, с повышенной теплопроводностью. Она решит сразу несколько проблем: станет дополнительным утеплителем, послужит амортизатором между покрытием и основой, выровняет остаточные перепады основания, предотвратит повреждение ламинатных досок и возникновение скрипа.
Подложка под ламинат предотвратит повреждение ламинатных досок и возникновение скрипа.
Ее устанавливают между системой «теплый пол» и напольным покрытием – ламинатом. Большинство производителей ламината рекомендуют в качестве наиболее подходящего материала для подложки под ламинат рулонный полиэтилен. Подложка под ламинат под теплый пол из полиэтилена отлично совмещается с такими щелочными стройматериалами как бетон и цемент, она устойчива к воздействию химических веществ, микроорганизмов (бактерий, плесени). Инструкция по укладке теплого пола под ламинат .
Теплые водяные полы очень популярны среди потребителей благодаря таким преимуществам, как экономичность и удобство монтажа в любом помещении. При обустройстве водяного теплого пола важным моментом является применение специальной подложки. Из каких материалов ее изготавливают?
Рулонная пробка в качестве подложки под теплый пол
На водяной теплый пол подложка может быть из экструдированного пенополистирола, из рулонной пробки, изоплата, но самый распространенный материал – вспененный полистирол.
Подложка под теплый пол — экструдированный пенополистирол
Подложка направит поток теплого воздуха вверх, обеспечивая эффективную работу конструкции в целом. Благодаря высокотехнологичному производству, пенополистирольная подложка под водяной теплый пол приобрела ряд положительных качеств, таких как:
- теплоизоляция;
- звукоизоляция;
- низкий уровень влагопоглощения;
- экономичность;
- легкость;
- пожаробезопасность;
- простота укладки;
- экологичность;
- устойчивость к перепадам температуры;
- долговечность (срок службы — 100 лет).
Важно! Наличие на подложке самоцентрирующихся замков дает возможность легко произвести монтаж пенопластовых плит, а их форма — удобно расположить трубы в специальных каналах, без использования дополнительных крепежей.
Бобышки на поверхности пенопластовых плит позволяют уложить трубы без дополнительных крепежей.
Чтобы пленочный теплый пол функционировал в строгом соответствии с инструкцией, необходимо, чтобы все его элементы были правильно смонтированы.
Теплоотражающую подложку под пленочный пол укладывают отражающей стороной вверх
Это касается в первую очередь подложки под теплый пол:
- Подложка под инфракрасный теплый пол может быть выполнена из листов ДВП, из магнезитовой плиты. В этом случае ее стелят непосредственно на стяжку, которая была предварительно накрыта алюминиевой фольгой.
- Если подложка под пленочный теплый пол изготовлена в форме полимерной металлизированной пленки, ее укладывают под пленку с инфракрасными резисторами отражающей стороной вверх. Данный материал экологичный, тонкий, гибкий и эластичный.
- Изоляцию необходимо уложить сплошным массивом по всей площади. Соединение отдельных полотен выполняется монтажом встык, швы проклеиваются в обязательном порядке скотчем или липкой лентой. Это создаст дополнительную паро- и гидроизоляцию. При необходимости материал можно склеивать.
Швы между полотнами подложки обязательно проклеиваются скотчем
В заключении хочется подчеркнуть еще раз важность использования подложки при создании современной отопительной системы в своем доме. Именно она даст возможность воспользоваться всеми преимуществами, которыми наделены системы теплых полов. Грамотно утепленный дом сохранит тепло в себе, а не будет отдавать его в окружающую среду.
Какую подложку стелить под пленочный теплый пол
- Содержимое:
- Обязательно ли укладывать подложку под ИК пол
- Как выглядит послойный «пирог»
- Какую подложку укладывают под теплый пол
- Какую дополнительную теплоизоляцию надо
Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?
Обязательно ли укладывать подложку под ИК пол
Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.
Подложка одновременно выполняет сразу несколько важных функций:
- Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
- Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
- Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.
Как выглядит послойный «пирог» под плёночный пол
Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.
Как в результате должен выглядеть «пирог»?
- Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
- Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
- Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
- Пленка ИК пола.
- Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.
Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.
Какую подложку укладывают под теплый пол
Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму. Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:
- Тепла.
- Конвекции воздушных потоков.
- Излучению.
При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.
Какую дополнительную теплоизоляцию надо под ИК пол
Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:
- Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
- Не допустить свободного перемещения нагретого воздуха из здания.
При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.
Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.
На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.
Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.
Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.
Расчет мощности и температуры тёплого водяного пола
Зачем нужна подложка под теплый пол
Фольгированная подложка под теплый пол используется для любых разновидностей обогревательных контуров. Они, как известно, бывают водяные и электрические. Такая подложка, благодаря физическим особенностям материала, экономит энергию, необходимую на отопление.
Читайте еще:
Подложка под водяной теплый пол – основные параметры! Пленочный теплый пол под ламинат – комфортная атмосфера Какой инфракрасный теплый пол под ламинат лучше Инфракрасный теплый пол под ламинат – особенности и монтаж
Как достичь максимальной теплоотдачи
Как можно большая теплоотдача — главная цель, которая преследуется при установке любой обогревающей системы. Этого невозможно достичь без применения дополнительных средств. Монтаж обогревательных контуров учитывает меры по повышению теплоотдачи.
Главная задача получить более высокую температуру обогреваемого помещения, используя меньше энергии.
Разновидности теплых полов
Существует три разных конструкции систем электрического обогрева полов. У них разные способы обогрева, соответственно совершенно разные цены. Особенно отличается от двух других способов ИПО. Это инфракрасное пленочное отопление. Два оставшиеся способы — нагревающиеся кабели, только в одном случае кабель зафиксирован на специальных матах, в другом — нет.
От ИПО исходит инфракрасная энергия, которая нагревает предметы, получается, что они нагревают помещение. Кабель, естественно, греется сам. В этом разница этих конструкций обогрева.
Человеку тоже тепло от инфракрасного излучения, т. к. он является физическим телом. А вот воздух не нагревается, это очень полезно для здоровья человека. Конвекционные обогреватели воздух нагревают.
Водяные теплые полы также обогревают помещение конвекционным способом. Они эффективны и экологичны, не уступают в этом электрическим.
Важно. Монтаж контура осуществляется трубой, полиэтиленовой или металлопластовой. На устройство пола это совершенно не влияет.
Теплый пол любой конструкции обеспечивает более здоровую атмосферу в помещении, чем радиаторное отопление. При теплом поле температура внизу всегда выше температуры вверху, это хороший вариант для здоровья. При таком раскладе температур человек чувствует себя комфортнее.
Фольгированные отражатели
Фольгированный отражатель и подложка под ламинат на теплый пол — разные вещи, не надо их путать. Они часто изготавливаются из одного и того же материала — вспененного полиэтилена. Но функции имеют совершенно разные.
Фольгированный утеплитель должен отражать тепло, а подложка, напротив, сдерживать его.
Параметры все очень похожи. Из этого следует, что алюминий и металлизированная пропиленовая пленка одинаково хорошо подходят для теплоотражающей подложки для теплого пола.
Цель здесь — не греть бетонную стяжку внизу, экономить энергию.
Тут далеко не однозначно. Тепло от греющего элемента, трубы или электрического кабеля, идет вверх воронкой под углом 45 градусов. Эти потоки постепенно уклоняются к горизонту, поэтому вниз происходит передача тепла на молекулярном уровне.
Термическую преграду создают не алюминий или металл, они хорошие проводники тепла и не способны на это. У них роль другая. А преграду для потери тепла создает вспененный полиэтилен, который находится в основании.
Полезная информация. Происходит это потому, что поры полиэтилена наполняются воздухом. За счет этого создается термическая преграда.
Зачем тогда нужна фольга? Что за роль у нее? Она отражает инфракрасные лучи. Эта изоляция повышает эффект от отопления до 70%. Процент повышения зависит от многих условий — влажности воздуха, температуры, даже величины отапливаемого помещения. Таким образом, наличие фольги очень оправдано, у нее своя важная роль при укладке под ламинат.
Разрешите совет. Для теплого пола с ИПО лучше использовать подложку с алюминиевой фольгой. Тогда все инфракрасные лучи пойдут на помещение. Для других конструкций систем отопления, это не имен значения, можно использовать подложку с алюминием, можно с металлизированной пропиленовой пленкой.
Укладка подложек под ламинат и под контур теплого пола одинакова. Эта изоляция укладывается или внахлест, или стык в стык. Это два разных метода укладки, выбор зависит от толщины утеплителя.
Толстый слой внахлест не уложишь, надо пользоваться другим методом. Толщина вспененного полиэтилена со слоем фольги может сильно варьироваться — от 2-х миллиметров до двадцати. В зависимости от этого, от этой толщины, выбирается способ укладки.
Если фольгированный вспененный полиэтилен имеет толщину не более 6мм, его смело можно класть внахлест, то есть запустить друг на друга. При этом стыки надо зафиксировать скотчем для прочности настила.
Недопустимо. чтобы он сдвинулся, когда будут монтироваться трубы и кронштейны. На пол под ламинат укладывается обычно не толстый отражатель.
При толстом получается мягкая подушка, которая будет негативно действовать на верхнюю стяжку. Стяжка может деформироваться и растрескаться.
Если необходимо дополнительное утепление, под тонкую изоляцию помещают еще листы пенополистирола экструдтрованного. Он тоже бывает разной толщины. Это зависит от того, какая мощность теплоизоляции необходима.
Позвольте совет. Под отражатель необходимо подстелить гидробарьер, если нет уверенности, что на стяжке или бетонном перекрытии есть гидроизоляция. Плотный целлофан успешно может сыграть роль этого барьера, его надо просто разложить.
Заключение
При монтаже системы теплого пола под ламинат не обойтись без термической и гидроизоляции. Частью этой важной конструкции будет обязательно вспененный полиэтилен с фольгой.
Для верхней стяжки необходима кромочная лента. Напущенный на стены отражатель ее заменяет. Напуск делается так, чтобы он был выше чистового покрытия. Лишнее потом срезается.
Похожие статьи
Источники: http://mrpol.su/teplyj-pol/podlozhka-pod-teplyj-pol.html, http://avtonomnoeteplo.ru/teplye-poly/568-podlozhka-pod-plenochnyy-teplyy-pol.html, http://www.laminatguru.com/teplyj-pol/zachem-nuzhna-podlozhka-pod-teplyj-pol.html
10 ошибок при монтаже плёночного тёплого пола
1.
Углубление для клемм в полу
Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.
2. Всегда лучше паять
Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.
3. Монтаж проводов в подложке
Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.
4. Неправильный монтаж датчика температуры
Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.
5. Использование дополнительных подложек
Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.
6. Использование промышленной пленки
На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.
7. Настройка программируемого терморегулятора
Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.
8. Теплого пола лучше меньше чем больше
Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.
9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя
Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т.д.
Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.
10. Теплоотражающая подложка не фольга, а лавсан
Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.
Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.
На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.
Подложка под теплый пол: под водяной, инфракрасный (пленочный)
Теплым полом сегодня уже никого не удивишь. Он может быть выполнен в нескольких модификациях – все зависит от устройства нагревателей. Но, что важно пирог теплого пола позволяет использовать любое напольное покрытие. И именно от него зависит, какие именно материалы будут применяться при монтаже. Одним из составных элементов системы теплый пол является подложка под теплый пол.
Признаки хорошей подложки:
- Высокие гидроизоляционные и теплоизоляционные качества.
- Чрезвычайно высокая отражающая способность.
- Устойчивость к любым температурным перепадам.
- Пароизолятор.
- Звукоизоляция.
- Стойкость к деформациям.
- Экологическая безопасность.
- Доступность монтажа.
Специальная отражающая подложка способствуют равномерному распределению тепла по поверхности пола, а также фактически ускоряет нагрев системы
Важно! Подложка является универсальным материалом, поэтому она актуальна не только при устройстве теплого пола, но при настилании паркета или обычного ламината.
Если вы кладете ламинат на теплый пол
Ламинат – относится к натуральным напольным покрытиям, а значит, ему свойственны все достоинства и недостатки натуральной древесины. Именно по этой причине при укладке ламинатной доски на теплый пол обязательным условием является использование подложки. Если ее не уложить, то пол будет очень шумным. В том случае, когда теплый пол монтируется на наливной пол или тонкую стяжку, то система «подложка — теплый пол» подразумевает применение самого тонкого материала, толщиной где-то 3 мм. В процессе эксплуатации она под весом других слоев сплющится до 2,5-2,0 мм. В итоге подложка одновременно будет хорошим теплоизолятором и сохранит высокие звукоизолирующие свойства.
Какая должна быть подложка под водяную систему?
Главным условием системы теплых полов является обеспечение повышенной степени теплоотдачи. В этом случае тепло не будет расходоваться напрасно. При условии, что пол основан на трубах, то подложка в случае аварии будет выполнять дополнительную функцию гидроизоляции.
Иногда можно использовать специальное формованное покрытие из пенопласта, в которое очень легко закреплять трубопровод. Это же покрытие выполняет роль подложки
Обычно, типичное основание у подложки – фольга, способствующая отражению тепла, которое не должно идти на обогрев потолков соседей снизу. Фольга при достаточной толщине может быть в чистом виде или же на полимерной основе (клеится тонким слоем). В принципе, теплоизолятор наделен невысокой степенью гидроизоляции. Об этой защите нужно беспокоиться укладкой отдельного слоя изоляционного материала.
Подложка в специальном закреплении не нуждается, поскольку она укладывается на утеплитель. При монтаже водяного теплого пола используется армирующая стяжка, которой и придавливается подложка
Основное различие при сравнении идентичных моделей подложки заключается в стоимости и разных сроках службы. А современное рыночное предложение пока что не блещет широким ассортиментом.
Подложка под пленочный инфракрасный теплый пол
Во время укладки инфракрасного теплого пола с целью уменьшения теплопотерь также используется подложка. Она укладывается под слой пленки с инфракрасными резисторами. В качестве подложки допустимо использование листов ДВП или магнезитовой плиты.
Подложка стелится непосредственно на стяжку, на которую в идеале предварительно укладывается алюминиевая фольга
Подложка под пленочный теплый пол может быть выполнена в форме металлизированной полимерной пленки (пенофол). Она так же, как и другие виды подложки, является тепло-отражателем. При его изготовлении за основу берется вспененный полиэтилен, который с одной стороны покрывается металлизированной полимерной пленкой. Такой материал очень гибкий, тонкий и эластичный, а еще экологичный. Его функция заключается в остановке тепла на трех путях его распространения:
- Теплопроводность.
- Конвекция.
- Излучение.
Важно! Благодаря использованию подложки, при устройстве теплого пола с любым принципом функционирования удается отразить до 97% теплового излучения, таким образом, значительно сокращаются энергетические расходы.
Несколько рекомендаций по монтажу подложки:
- Подложка укладывается отражающим слоем вверх.
- Отдельные полотна укладываются друг к другу стык в стык, а места соединений соединяются скотчем (лучше металлизированным). Таким образом, достигается полная пароизоляция и гидроизоляция пола.
- Нагревательные элементы монтируются сверху отражающего покрытия.
Создаете современную отопительную систему в своем доме – не забудьте подложку. Именно ее применение позволит получить все преимущества, которыми наделена система теплый пол.
Оцените статью: Поделитесь с друзьями!какой утеплитель выбрать под водяной, электрический и инфракрасный пленочный теплый пол, что такое фольгированная подложка
Типы утеплителя и их характеристики
Сегодня утеплитель для пола, который используется в качестве подложки, выпускается в различных видах. Все они поделены на три большие группы в зависимости от состава.
Натуральные утеплители
Такие подложки изготавливаются из органических материалов и являются крайне уязвимыми для различных вредоносных микроорганизмов. По этой причине такая подложка должна иметь специальную пропитку. Срок ее эксплуатации меньше, чем у утеплителей из других групп. В эту категорию входят подложки, изготовленные из:
- Джута или льна. Волокна имеют небольшой размер, сам утеплитель отлично поглощает влагу, быстро сохнет и не меняет своих первоначальных размеров и вида. Минусом является низкая теплоизоляция.
- Пробковый утеплитель отличается универсальностью использования, имеет один из лучших показателей шумопоглощения и теплоизоляции, не портится со временем, имеет надежную защиту от вредных микроорганизмов. Продается в рулонах по доступной стоимости. Имеет хорошую упругость, плохо поддается горению.
- Войлочный утеплитель производят из шерсти овец. Такой материал имеет толщину до 5 мм, плохо горит, хорошо впитывает и пропускает влагу, а также относится к дышащим материалам. Такая подкладка подходит только для мягких напольных покрытий. Имеет высокие показатели теплоизоляции.
Несмотря на подобные качественные характеристики, натуральные утеплители используют довольно редко из-за их короткого срока службы, склонности накапливать конденсат и менять свои размеры.
Синтетические подложки
Подкладка из синтетики может быть фольгированной или обычной. Синтетические утеплители с фольгой обладают большей способностью к теплоотражению. Их не рекомендуется укладывать на бетонный пол, иначе отражающая поверхность из фольги быстро разрушается. Также стоит знать, что в продаже есть утеплители как с обычной фольгой в составе, так и такие, у которых отражающее покрытие – мультифольга. Она является более современным, надежным и усовершенствованным материал.
Любая металлизированная положка из разряда синтетических имеет два больших плюса: повышенную теплопроводимость и полную невосприимчивость к любым болезнетворным микроорганизмам и бактериям.
В настоящее время такие утеплители изготавливают из следующих материалов:
- Пенополиэтилен сшитый используют в качестве подложки для любых теплых полов. Он обладает низкой горючестью, прекрасными шумопоглощающими и теплоизоляционными свойствами, не мнется и легко возвращается в исходную форму. В продажу поступает в листах и рулонах.
- Пенополивинилхлорид бывает жестким и мягким. В качестве утеплителя используется редко и только в жесткой модификации. Легко возгорается, и в процессе горения выделяется много вредных химических соединений, поэтому в настоящее время пенополивинилхлорид используется крайне редко. Реализуется в рулонах и листах толщиной от 3 до 20 мм.
- Пенополистирол – это вспененный синтетический материал, обладающий хорошей гибкостью. Он невосприимчив к возгоранию, прекрасно подходит для укладки под любые теплые полы. Реализуется как в листах, так и в рулонах. В продаже можно встретить как гладкую подложку, так и со специальными бобышками. Второй вариант предназначен только для укладки под водяной теплый пол.
- Полистирольная подложка более проста, если сравнивать с предыдущим вариантом. Она часто используется ввиду своей доступности и хороших теплоизоляционных качеств. Обычно реализуется в виде листов. Подложка из этого синтетического материал может быть ребристой или гладкой. Ребристый утолитель используют при монтаже водяного теплого пола.
Лавсановая подложка является своего рода гибридом вспененного пенополистирола. Дело в том, что листы из этого материала покрыты тонким слоем фольги, поэтому теплоотражающая способность лавсана просто поражает. Поверхность у таких листов обычно гладкая, но иногда в продаже встречается и ребристая подкладка из него.Стоит отметить, что перфорированная подкладка любого вида в большинстве случаев предназначена для укладки под водной теплый пол. Пупырышки и позволяют плотно закрепиться утеплителю.
Минеральный утеплитель
В данную группу входит лишь одна разновидность подложки – стеклохолст или, как его называют в народе, стекловата. Материал не подвержен горению, не впитывает и не проводит влагу, но при этом он не обладает никакими теплоизоляционными свойствами. Из всего вышесказанного можно сделать вывод, что лучше приобретать синтетические подложки под теплый пол, так как они обладают более длительным сроком эксплуатации и имеют лучшее теплопоглощение, чем минеральный или натуральный утеплители.
Мощность и энергопотребление
Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится
Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться
Выбор мощности пленочного теплого пола
Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.
- Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
- Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
- Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
- Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.
Теплый пол CALEO PLATINUM
Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.
Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала
Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.
Рассчитать нужную мощность пленки можно так.
Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.
Пленкой можно закрывать не весь пол
Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.
Определение полезной площади пола
Шаг 3
Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.)
Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.
Рассчитываем необходимое количество пленки
Подкладка под электрический обогрев пола
Электрополы можно укладывать без подложки
Сразу следует оговорить то обстоятельство, что теплоотражающие металлизированные подложки для полов с электрическим обогревом стараются не применять. Дело в том, электрический нагревательный кабель и металлизированная подложка — это пара электродов.
Нагревающий провод создаёт вокруг себя магнитное поле, которое индуцирует на металлизированную поверхность подложки блуждающие токи.
Технология монтажа электрокабельного обогрева
Как и технология возведения теплых водяных полов, электрическая система требует выполнения следующей последовательности действий:
- На чистое основание укладывают плитный полимерный утеплитель.
- Пароизоляцию стелют на всю площадь помещения.
- Расстилают полимерную подстилку с ламинированным покрытием с алюминиевыми нитями.
- Укладывают арматурную пластиковую сетку.
- К сетке крепят электрический кабель полиэтиленовыми хомутами.
- Всю площадь заливают жидким бетоном.
- На застывшую бетонную стяжку укладывают напольное покрытие.
В качестве подстилающего слоя под электрические тёплые полы применяют рулонные материалы из вспененного полиэтилена и пенофола. Подстилка покрыта ламинированной плёнкой с алюминиевыми нитями. Подробнее о монтаже кабельного пола смотрите в этом видео:
Водяной теплый пол: выбор подложки и особенности ее укладки
Если система теплых полов будет работать от труб с горячей водой, то подложка должна выполнять как минимум 2 функции: отражать в помещение тепло и стать преградой для утечки воды в случае аварии. Чаще всего при монтаже используется пенопласт высокой плотности (25-35), поверх которого укладывают фольгу, либо фольгизированный пенополистирол. Толстый пенопласт рекомендуется стелить в тех случаях, когда под полом – неотапливаемые помещения вроде подвала или фундамент. Очень удобен специальный пенопласт, на поверхности которого есть «бобышки». Это позволяет легко разложить трубопровод.
Если подложка имеет поверхность с «бобышками», то легче фиксировать все изгибы трубопровода
Такая подложка под водяной теплый пол прекрасно отражает тепло, но ее гидроизоляционные качества нельзя назвать идеальными. Для подстраховки всегда создается дополнительный гидроизоляционный слой из пленки, укладываемой внахлест и с напуском на стены.
При укладке фольга должна заходить на стены, чтобы верхняя стяжка могла свободно «играть» под воздействием тепла. Утеплитель никак не фиксируют, потому что вся система сверху заливается бетонной стяжкой. Она и придавит слой теплоизолятора, не давая ему двигаться.
Пенополистирольные плиты
Полистирольный теплый пол
Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола
Плиты изготавливаются по методу экструзии, такая технология позволяет получать материалы повышенной плотности и физической прочности. Имеет закрытые ячейки, что положительно влияет на показатели водоустойчивости, плиты не впитывают влагу, не боятся длительного прямого контакта с водой. Не изменяют первоначальных показателей при нагреве до t°=+130°С.
Пенополистирольные плиты для водяного теплого пола
Маты под теплый пол из вспененного пенополистирола
Для теплых полов используются листы толщиной до 3 см. Пенополистирол легко режется монтажным ножом, во время укладки количество отходов незначительное.
Применение плит пенополистирольных для водяного теплого пола
Стяжка — финишное покрытие теплого водяного пола
Пенополистирольная плита
Если вы кладете ламинат на теплый пол
Не секрет, что ламинат относится к классу натуральных покрытий. Отсюда следует, что ему свойственны все плюсы и минусы древесины. По этой-то причине обязательным условием при укладке ламината на теплое напольное покрытие является настил подложки. Если этим пренебречь, то при ходьбе половицы будут шуметь. При варианте, когда на тонкую цементную стяжку или наливной пол монтируется «теплый пол», то система, которую можно назвать как «теплый пол -подложка» подразумевает использование самого тончайшего материала, толщиной не более трех миллиметров. В дальнейшем под весом она сплющится до двух-двух с половинной миллиметров. Как итог, подложка сможет сохранить свои превосходные звукоизолирующие свойства и послужит отличным теплоизолятором.
Если подложку размещают между ламинатом и системой «теплый пол», наиболее подходящим материалом станет рулонный полиэтилен. Кроме того, подложка совместима с такими щелочными материалами, как цемент и бетон, она устойчива к воздействию микроорганизмов (плесени, бактерий) и химических веществ.
Какую подложку укладывать под теплый электрический пол?
Так, можно обустроить систему «плавающего пола».
Пол должен быть надежно гидро- и пароизолирован, для этого стыки полотен нужно проклеить алюминиевой лентой.
После монтажа нагревательных элементов можно приступать к укладке армировочной сетки, только затем можно начинать обустройство стяжки. После того как заливка была осуществлена, края утеплителя следует аккуратно подрезать. После предстоит довольно долго прогревать пол, затем его можно будет ввести в эксплуатацию.
Утепление поверхностей пенофолом обеспечивает гидро-, тепло- и шумоизоляцию, снижая уровень ударного шума на 20 дБ, что гарантирует равномерное прогревание, обусловленное отражающими свойствами пенофола.
https://youtube.com/watch?v=VgRv0V_xJ2o
Перед тем как утеплить пол, используя пенофол, следует ознакомиться с особенностями укладки того или иного типа утеплителя этого класса, так как неверная технология укладки может стать причиной неэффективной теплоизоляции.
Плюсы и минусы
Фольгированная подложка для пола отличается высокой эффективностью в плане энергосбережения. Среди плюсов применения этой продукции также отмечают следующие моменты:
- не увеличивается высота конструкции пола, так как толщина фольгированного полотна варьируется в пределах 2-10 мм;
- материал легко монтируется, это под силу даже начинающим умельцам;
- утеплители с отражающим слоем располагают свойствами шумопоглащения;
- подложка с фольгой способна выдерживать постоянные высокие нагрузки температур в диапазоне до +90°Cи выше;
- отдельная категория ресурсов с отражающим покрытием подходит для обустройства любого вида подогреваемых полов;
- на поверхности большинства моделей фольгированного утеплителя выполнена разметка для упрощения процесса укладки элементов отопительной конструкции;
- отдельные модификации материала оснащены липким слоем для облегчения монтажных работ.
Фольга для теплого пола является решением по энергосбережению
Какой должна быть подложка под теплый пол?
Чаще всего роль подложки под теплый пол играет вспененный полиэтилен или полипропилен, на которые постелена лавсановая пленка с тонким слоем металла.
Вспененный полиэтилен не тает теплу испариться или, как еще говорят, уйти в стяжку, а слой металла распределяет тепло равномерно по всей поверхности. Помимо всего прочего, подложка для теплого пола, выполненная из пеноматериала, не транспортирует тепло в перекрытие и стяжку, поскольку обладает низким уровнем теплопроводности.
Это позволит вам укладывать греющий кабель или трубы теплообменника прямо на лавсановую пленку, покрытую слоем металла.
Кроме отличных гидро- и теплоизоляционных качеств, подложка имеет высокие звукоизолирующие и отражающие способности.
Возьмите на заметку, что при устройстве обогревательной системы использование подложки позволяет сохранить до 90% теплового излучения, что сокращает расходы энергии.
Характеристики хорошей подложки:
- Высокая отражающая способность.
- Отличные гидро- и теплоизоляционные свойства.
- Устойчивость к температурным перепадам.
- Паро- и звукоизоляция.
- Экологическая безопасность.
- Стойкость к деформациям.
- Легкость укладки.
Технология укладки
Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:
- при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
- в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
- изоляционный материал должен покрывать всю поверхность отапливаемого помещения.
Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).
Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.
После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.
От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.
Видео материалы
Монтаж электрокабельной системы с применением подложки
Подготовительные работы перед установкой обогревающей модели, идентичны монтажным работам инфракрасного теплого пола. Сам монтаж выполняется такой последовательностью:
- На чистое основание помещения располагают плитный полимерный утеплитель.
- По всей площади помещения укладывают пароизоляционные слои.
- Устанавливают полимерную подстилку.
- Производят монтаж пластиковой сетки.
- При помощи полиэтиленовых хомутов к ней крепят кабели.
- Заливают стяжку.
На застывшем бетоне монтируют напольное покрытие.
Производить эти монтажные работы самостоятельно не рекомендуется. Для их выполнения лучше пригласить опытного специалиста. Так как допущенные ошибки могут не только сказаться на семейном бюджете, но и вывести отопительные системы из строя.
Требования к подстилающему материалу
Подкладка не должна пропускать тепловые волны вниз
Теплоотражающую подкладку укладывают между бетонным основанием и системой обогрева. Главная функция подкладки заключается в том, чтобы тепло распространялось строго вверх. В результате чего тепловая энергия не тратится на нагрев перекрытия.
Подстилающие материалы должны отвечать следующим требованиям:
- экологическая безопасность;
- эффективная теплоотражающая подложка для тёплого пола;
- стойкость к резким перепадам температуры;
- качественная звукоизоляция;
- сопротивление возможным деформациям;
- простота в укладке.
Подстилающий материал под водяные полы
Уложенная подложка под тёплый водяной пол предназначена для выполнения 2-х функций:
- Отражение тепла от нагревателя внутрь помещения.
- Препятствие проникновению аварийной протечке в нижние конструкции сооружения.
Виды подложек совместимые с разными системами обогрева в следующей таблице:
№ | Система отопления | Подложка |
---|---|---|
1 | Водяное отопление | Фольгированное покрытие на полимерной основе |
2 | Электрокабель | Вспененные полимеры с ламинированным покрытием |
3 | Плёночные ИК покрытия | Фольгированное покрытие на полимерной основе |
Технология монтажа водяного пола с фольгированной подложкой
Подложка фольгированная под тёплый пол стелется после проведения ряда работ:
- На чистое основание пола укладывают плиты утеплителя (пенополистирол, пенофолили плотный пенопласт).
- Стелют пароизоляцию из плотной полиэтиленовой плёнки.
- Фольгированную подкладку стелют на плёнку, обращённой отражающей стороной вверх.
- Укладывают армированную сетку.
- Смонтированные трубопроводы крепят пластиковыми хомутами к сетке.
- Делают бетонную стяжку.
- Укладывают напольное покрытие.
- Выступающие за пределы напольного покрытия излишки фольги и пароизоляции срезают.
- Устанавливают плинтусы.
Кроме фольги применяется подложка под водяной тёплый пол из лавсана. Лавсан для тёплого водяного пола представляет собой металлизированный отражающий слой на плёночной основе (вспененный полиэтилен).
Одним из лучших материалов в качестве утеплителя под тёплый пол водяной является пенополистирол. Ячеистый полимер одновременно играет роль подложки для водяного тёплого пола. Материал, покрытый металлизированной плёнкой, рассчитан на эксплуатацию при температурных перепадах от -180°С до +180°С и обладает отличной звукоизоляцией.
ИК теплый пол под ламинат – тонкости технологии
Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.
Можно ли класть ламинат на теплый пол
Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования
Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору
Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.
Терморегулятор теплого пола
Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.
Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:
- пленка раскраивается только по четко обозначенным для этого линиям;
- чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
- между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
- в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
- каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
- нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
- термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
- длина одной ИК полосы не может быть более 8 м;
- подходящее место для терморегулятора – 15 см от уровня пола;
- отдельные полосы пленки не могут укладываться внахлест или друг на друга.
Схема подключения ИК пола
Монтаж водяной системы с участием подложки
Водяная отопительная система имеет высокий порог устройства. Поэтому чтобы минимизировать высоту помещения, необходимо использовать материал с минимальной толщиной. Процесс монтажа происходит следующим действием:
- На подготовленную поверхность укладывают слой гидроизоляции.
- На этот слой встык настилают подложку таким образом, чтобы отражающая сторона смотрела вверх.
- Швы между отрезками материалов проклеивают металлизированным скотчем.
- Далее устанавливается отопительная система.
- Трубы заливают стяжкой.
После того как стяжка высохнет, переходят к монтажу напольного покрытия.
Подложка из пробки
Если вы решили сделать качественный и экологически чистый теплый пол, то вспененная подложка под водяной теплый пол может быть заменена на рулонную пробку. Такой вариант будет несколько дороже, чем пенополистирола, но у вас в комнате будут лежать только натуральные материалы, которые гарантированно не выделяют в воздух вредные вещества при повышении температуры. Пробка не менее эффективно отводит тепло, она не боится влаги и нагрузок, приятно пружинит и удерживает свою форму.
Хотите по-настоящему качественный теплый пол? Обязательно постелите под теплоноситель подложку!
Укладка ламината на теплый пол
Мы уже разобрались с тем, что подложку нужно обязательно использовать под теплоносителем. Но есть ли необходимость в ней, если сверху на стяжку будет укладываться ламинат или линолеум? Практика показывает, что укладывать данный материал необходимо. Он сглаживает все огрехи поверхности, защищает ламинат и линолеум от чрезмерного перегрева, создает дополнительный слой шумо-пароизоляции. Тепло, поднимающееся вверх, эффективно рассеивается подложкой по всей поверхности. При ходьбе вы не будете ощущать перепада температуры из-за неравномерно проложенных труб — весь пол будет теплый и комфортный. Пленка надежно защитит вашу комнату от пыли, образовываемой на поверхности стяжки и придаст ламинату дополнительную защиту от “звонкости”.
Ламинат можно уложить прямо сверху на пленку, но лучше разделить материалы подложкой
Как работает теплопередача?
Для того чтобы разобраться в вопросе, стоит ли использовать фольгированный материал в доме, нам для начала необходимо понять, что такое теплопередача, и каковы ее базовые принципы работы. Так вот, передача тепла — это физическое явление, способное протекать всего двумя способами: контактным и через излучение.
Контактный способ обусловлен тем, что предметы или, как говорится в физике, — тела, находящиеся в одной «связке», то есть непосредственно соприкасающихся, постоянно стремятся к уравновешиванию температур. Другим языком, два тела, которые соприкасаются друг с другом, в итоге станут одной температуры.
Конечно, справедливо это только в том случае, если на них не действует внешний источник энергии. В таком случае, этот процесс передачи тепла от более нагретого источника менее нагретому будет проходить постоянно.
Кстати говоря, этот процесс и называется теплопередачей. Мы разобрались, что он неизбежен, а в нашем случае с теплым полом, еще и постоянен. Передача тепла излучением — это когда одно тело более нагрето, чем среда, в которой он расположен. Если это среда воздушная или газовая (а может быть вообще вакуум), то тело излучает определенные тепловые волны — инфракрасное излучение.
Инфракрасное излучение не греет окружающий воздух, а действует лишь на предметы. Вспомните, что будет, если находиться в непосредственной близости к костру? Ваше лицо буквально загорит, словно на солнце. Или вспомните инфракрасные лампы на ножке — эффект один и тот же, лицо начинает гореть, а воздух остается прежней температуры.
Так вот, излучение действует лишь на предметы, а препятствовать теплопередаче может лишь воздушная прослойка, как следует из свойств утеплителей. Чтобы вы лучше понимали целесообразность использования алюминиевой фольги, давайте рассмотрим, как работает обычный, всем нам известный термос.
Его главным элементом является стеклянная колба с двойными стенками. Первая стенка — это обычное стекло, а на вторую напылен тонкий слой серебра — то есть, это обычное зеркало. Так вот, тепло, излучаемое нагретой поверхностью первой колбы, попадает в прослойку вакуума. Он хуже его проводит и отражается от зеркала. Заметьте, не теряется в ней, а отражается.
↑ Особенности укладки подложки под инфракрасный теплый пол
Чтобы пленочный теплый пол функционировал в строгом соответствии с инструкцией, необходимо, чтобы все его элементы были правильно смонтированы.
Теплоотражающую подложку под пленочный пол укладывают отражающей стороной вверх
Это касается в первую очередь подложки под теплый пол:
- Подложка под инфракрасный теплый пол может быть выполнена из листов ДВП, из магнезитовой плиты. В этом случае ее стелят непосредственно на стяжку, которая была предварительно накрыта алюминиевой фольгой.
- Если подложка под пленочный теплый пол изготовлена в форме полимерной металлизированной пленки, ее укладывают под пленку с инфракрасными резисторами отражающей стороной вверх. Данный материал экологичный, тонкий, гибкий и эластичный.
- Изоляцию необходимо уложить сплошным массивом по всей площади. Соединение отдельных полотен выполняется монтажом встык, швы проклеиваются в обязательном порядке скотчем или липкой лентой. Это создаст дополнительную паро- и гидроизоляцию. При необходимости материал можно склеивать.
В заключении хочется подчеркнуть еще раз важность использования подложки при создании современной отопительной системы в своем доме. Именно она даст возможность воспользоваться всеми преимуществами, которыми наделены системы теплых полов
Грамотно утепленный дом сохранит тепло в себе, а не будет отдавать его в окружающую среду.
Значение теплоизоляционной подложки
Изоляционный материал – промежуточный слой между черновым полом и водяным трубопроводом с теплоносителем. Основное назначение подложки – сохранение и переадресация тепловых потоков вверх, то есть, в жилую зону помещения.
Кроме задачи по сохранению тепла, промежуточный слой выполняет ряд не менее значимых функций:
- Гидроизоляция. При аварийных ситуациях водостойкая подложка удержит воду, защитит нижние слои подпольного «пирога» и предотвратит протечку воды к цокольному этажу. Кроме того, она исключит поступление паров влаги от стяжки к финишному напольному покрытию.
- Теплоизоляция. Прослойка выступает своеобразным барьером между элементами с разной температурой. Иначе, контакт с холодным полом будет способствовать выпадению конденсата и снижению характерных качеств утеплителя.
- Равномерность распределения тепла. Подложка минимизирует вероятность явных температурных перепадов – нет чрезмерно теплых или холодных зон. Эта особенность снижает негативное термическое воздействие на финишное напольное покрытие, технику и мебель.
- Звуковой барьер. Большинство подкладочных материалов поглощают шумовой эффект от ходьбы по полу и улучшают общую звукоизоляцию помещения.
Подложка смягчает ударные нагрузки на основание, распределяя точечно давление – это способствует сохранению целостности стяжки.
Изоляционная прослойка, благодаря низкой теплопроводности материала, дает теплоотражающий эффект – основной поток энергии тепла устремляется вверх. При отсутствии подложки КПД отопительного контура резко снижается, а счета за энергоресурсы возрастают (+)
При обустройстве водяного пола, подложка обычно укладывается на утеплитель для максимального сохранения тепла – реализуется «эффект термоса», сокращающий теплопотери.
Подклад с бубышками облегчает инсталляцию – можно использовать разные варианты размещения отопительного контура, выбрав оптимальные места для соединения системы и установки контрольных датчиков
Какой теплый пол лучше?
Сегодня существуют различные модели теплых полов. Большой популярностью среди потребителей пользуются не только зарубежные варианты, а и высокотехнологичные отечественные модели. Например, конструкция «Национальный комфорт». Система может быть установлена в любой комнате квартиры. Но, особо ценно данное изделие на кухне и в ванной комнате.
Среди достоинств теплого пола данной фирмы можно отметить:
- Возможность монтажа под любое напольное покрытие.
- Конструкция позволяет создавать оптимальное соотношение уровня влажности и температуры.
- За счет чего достигается здоровый микроклимат в квартире.
- Приемлемая стоимость.
- Высокое качество. Изделие выпускается в соответствии со стандартами качества.
- Безопасность.
Хорошо зарекомендовал себя и теплый пол equation, который отличается высокими эксплуатационными характеристиками, надежностью и безопасностью. Данная конструкция влагостойкая, долговечная. Не зависимо от того, какой марки используется теплый пол, желательно позаботиться о том, чтобы система имела качественную, теплоотражающую подложку. Без нее обогрев вряд ли будет эффективным.
Какой выбрать инфракрасный теплый пол: советы и рекомендации
В холодное время года основная задача всех владельцев частных домов, квартир и офисов — обеспечить комфорт в помещении за счет регулирования температуры. И это очень хороший теплый пол. И становится все более популярным вид именно инфракрасные технологии. Потому что мы продолжаем рассматривать все за и против, и определять, какой инфракрасный теплый пол лучше всего выбрать для своего дома.
Принцип работы и эффективность системы
Электроэнергия преобразуется в тепло, при этом устройство снабжено термостатами, позволяющими установить необходимую температуру теплого пола.
Всего система вырабатывает тепловую энергию, которая выделяется в инфракрасном диапазоне. При этом сначала температура повышается на смежных поверхностях, а затем передается воздуху. Таким образом, система становится достаточно низкой.
Следует отметить, что эффективность системы максимальна по сравнению с другими типами, что достигается за счет отсутствия поглощения инфракрасного излучения воздухом.
В итоге, приобретая инфракрасный теплый пол, вы получаете дополнительный источник тепла, который не является основным средством обогрева.
Среди существующих видов обогрева теплый пленочный пол выделил новое конструктивное решение, лишенное недостатков водопроводной и электрической систем. При его укладке используется удивительно тонкая полимерная пленка, поддерживающая ровный уровень поверхности.
Виды инфракрасного теплого пола
Сам материал — это специальные рулоны из термостойкой пленки, в которых герметизируются нагревательные элементы. Но в то же время следует учитывать разные виды отопления. В частности, общие основные представления. Он тоже присутствует в виде рулона, но это не тип пленки.
Непосредственно сама система представлена в двух формах и классифицируется по типу нагревательных элементов:
- биметалл Углеродная система
- .
Для каждого из них есть свои особенности, которые стоит рассмотреть отдельно. Единственное, что объединяет эти системы, так это их вид — теплый пол, что ведет к такому же принципу монтажа.
карбоновая система
Рассмотрим первый тип углеродных теплых полов. Система предполагает использование углеродного волокна в качестве нагревательного элемента. Его производство осуществляется с использованием угольной пасты и ряда присадок.
Также относится к этому типу теплого пола с графитовым покрытием, которое отличается повышенной прочностью и надежностью, а также значительно большим сроком службы.
В качестве материала пленки использован лавсан, различаются:
- повышенной прочности.
- Высокий уровень диэлектрических свойств.
- Эластичность и прочность.
Если говорить о нагревательных элементах, то они запаяны в два слоя пленки, при этом соединены медные проводники, по которым подводится ток. Ведь большинство соединений выполняется по параллельным цепям, что позволяет не мешать работе других в случае поломки одного элемента.
Этот тип пола используется не только для горизонтальных поверхностей, но может быть использован в качестве отдельных нагревательных элементов, таких как окно, зеркало, стены.
Отделка занимает всего несколько часов, при этом допускается любое сочетание напольных покрытий. Единственным недостатком системы становится ее высокая стоимость. Это связано с дополнительным графитовым покрытием, которое значительно увеличивает стоимость продукции.
Биметаллический инфракрасный теплый пол
В такой системе используетсяспециальных нагревательных элемента, которые изготовлены из комбинации двух металлов — алюминия и меди.
Причина в данном случае — полиуретановая пленка. Дополнительно система отопления оснащена заземлением, что усложняет монтаж и требует подключения АВДТ и УЗО.
Единственным недостатком системы становится использование под плитку, в остальном можно отметить идеальное сочетание со всеми видами материалов.
Преимущества и недостатки системы
А теперь пора рассмотреть преимущества и недостатки использования инфракрасного теплого пола.Отметим, что плюсов у него было намного больше, и мы начнем именно с них.
Преимущества ИК полов
- Пленка для теплого пола имеет явные преимущества, среди которых преобладает простота укладки. Таким образом, установка системы занимает всего несколько часов, поэтому нет необходимости в дополнительном соединении.
- Также нельзя забывать о гидроизоляции, особенно, если монтаж осуществляется под деревянными балками, ведь здесь применяются самые совершенные технологии.
- Крепится к теплому пленочному полу без капремонта, без лишних хлопот и согласований. Более того, потребители вполне могут сэкономить, заложив всего восемьдесят процентов от общей площади поверхности, но качество нагрева от этого не пострадает.
- В то же время системы слоев являются наиболее универсальными и совместимы с различными типами покрытий для полов — гранитом, линолеумом, ламинатом, паркетом. Термо имеет максимальную температуру нагрева до +45 С, на напряжение 150 Вт, поскольку его использование не приводит к деформации деревянных и ламинатных полов.Рассчитать мощность теплого пола по комнатному калькулятору онлайн можно, перейдя по ссылке. Пленочные теплые полы
- обладают отличной гибкостью, система может быть установлена даже в местах нестандартной планировки со сложной внутренней архитектурой — это важный факт универсальности фьюзера.
- Конструктивные возможности системы позволяют обогревать как горизонтальные, так и вертикальные типы поверхностей, в том числе некоторые элементы интерьера: зеркало, лестницу, стены, потолок, место для домашнего животного. Пленка
- благодаря своим свойствам устойчива к различным механическим повреждениям — в случае выхода из строя какой-либо секции, ее необходимо заменить, но отказ элемента не останавливает всю систему.
- Толщина пленки всего 0,3 см, можно использовать на любом грунте, можно избежать создания порога.
- Высокий уровень надежности, благодаря наличию специальных узлов, предотвращающих возможность поражения электрическим током.
- Сама по себе полностью автономная система, так как в большинстве моделей есть функция самоподогрева уровней.Таким образом, климат-контроль становится максимально простым.
- Дополнительно можно отметить, что инфракрасное излучение положительно влияет на человека.
Безусловно, следует отметить, что на рынке представлено большое количество систем с разными энергетическими характеристиками. А потому такую систему отопления можно подобрать для любого помещения и для любых целей. Кроме того, индивидуальное внимание, мобильная модель, представленная в виде картин или ковриков.
Минусы ИК полов
Теперь пора рассмотреть некоторые слабые места системы:
- В первую очередь к нему предъявляются высокие требования к качеству, а именно к созданию идеально ровной поверхности, поскольку любое падение и неровность могут привести к повреждению.
- При установке необходимо соблюдать все обязательные правила и инструкции, любое пренебрежение может привести к разрыву пленки или ее перерасходу. №
- Использование теплого пола возможно только на открытых участках помещений, так как если это предусмотрено в системе мебели, велик риск перегрева и выхода из строя системы.
Важным аспектом также становится выбор и мощность, так как неправильный выбор вызывает постоянство системы на максимальной мощности, соответственно ее быстрый выход из строя.
Видео:
Выбор пленочного теплого пола
Важным вопросом, конечно же, становится, как выбрать инфракрасный пол с подогревом. А теперь пора рассмотреть все нюансы этого выбора. И ряд факторов, которые необходимо учитывать, влияя на выбор:
- Тип изоляции.
- Материал, в котором будет комбинированное отопление (пол).
От этих факторов уже будет зависеть выбор типа теплого пола и выбор мощности.
Для начала обратите внимание на выбор утеплителя. Он направлен на то, чтобы минимизировать потери тепла, становится ровным, а также служить своего рода экраном, отражающим лучи. Таким образом, необходимо подобрать материал, который сможет справиться с поставленными задачами.
А теперь прямо решаются, некоторые выбирают инфракрасный теплый пол, и для этого мы учитываем советы и рекомендации по выбору системы в зависимости от типа напольного покрытия.
Укладка плитки
Первый делается под укладку плитки.В этом случае идеальным выбором станет поворотный ИК-пол. А связующий фактор лежит поверх экрана, отражающего стяжки из фольги. Такой шаг поможет значительно снизить теплопотери и повысить эффективность системы.
Укладка под линолеум
Если в дальнейшем на полу будет производиться укладка линолеума, к выбору типа системы и ее мощности следует подходить ответственно.
Мощность первого агрегата должна быть менее 150 Вт. При большей мощности нагревательные воздействия могут привести к неготивным последствиям, а именно:
- Перегорающая крышка.
- гнущийся линолеум.
- Изоляция зловредного газа, а именно газ — фенол.
- Павел тоже мог растаять или сломаться.
В этом случае вам следует остановить свой выбор на напольной пленочной модели. Эта форма имеет ряд преимуществ, что позволяет быстро и смонтировать ее, не повредив покрытие.
Как было сказано ранее, теплый пол нельзя укладывать под мебель.
Ламинат
Следующим типом становится ламинированное покрытие, которое также очень чувствительно к перепадам температуры.
Это потому, что все отопительные системы должны иметь непрерывный обогрев поверхностей, что полностью исключает резкие скачки температуры.
Есть и более подходящие для пленочного варианта инфракрасного пола, который полностью удовлетворяет всем требованиям материала, кроме того, позволяет мгновенно собрать покрытие. Учтите, что при установке необходимо также проложить защитную ткань, которая защитит систему от царапин и поломок в процессе укладки ламината.
ковровое покрытие
К подобному виду покрытия следует отнестись ответственно, ведь само его использование подразумевает создание теплого напольного покрытия.Потому что использование дополнительного отопления должно быть максимально разумным. Нагрев нужно обеспечить всего на несколько градусов.
Но в свою очередь эта комбинация имеет множество преимуществ, среди которых:
- Покрытие не деформируется.
- Простая установка.
- Минимизация процесса горения пола.
Выбрать производителя
Для того, чтобы выбрать, какой вид отопления в тех или иных ситуациях, мы решили, но теперь следует выбрать и производителя оборудования, не в последнюю очередь.
Сейчас можно отметить несколько десятков производителей этого типа обогревателей, поэтому анализируйте нужную вам продукцию максимально внимательно.
Кроме того, Марка представляет не только множество компаний, но и выделяет производителей страны, среди которых страны Европы, Китай, Россия и многие восточные страны. В разнообразии предметов можно просто заблудиться.
Важно то, что, что угодно, при минимальной стоимости, восточные производители легко в этом помогут, но в то же время срок службы у этих не велик.
Если вы ищете оптимальное соотношение цены и качества, то обратите внимание на отечественных производителей. Что ж, если у вас есть возможность приобрести лучшее, то обратите внимание на производителя «Монокристалл», который в независимом потребительском рейтинге является лидером рынка в этой сфере.
Также отметим производителя и оптимальную, а именно Caleo . Эта компания — мировые системы, которые относительно недороги, а кроме того, достаточно качественны.
вывод
Как видите, есть много нюансов, которые играют решающую роль, в том числе инфракрасный теплый пол лучше выбрать.И у всех систем есть свои достоинства и недостатки, но плюсы существенно компенсируют все недостатки. Для более глубокого понимания предмета предлагаем ознакомиться с рядом видеороликов. И ждем ваших вопросов в комментариях.
Видео:
Видео:
Видео:
Видео:
.Россия склад 50см * 2м и комплекты для подключения Инфракрасный электрический подогрев полов Пленка для теплого пола, содержит 2 зажима + 4 пасты | |
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц
Ширина: 50 см (Если вам нужна ширина 80 см и 100 см, свяжитесь с нами)
Толщина: 0,338 мм (есть продавцы, которые продают пленку 0,25 мм вместо пленки 0,338 мм)
Почему выбирают нагревательную пленку с дальним интервалом?
Пакет включает в себя:
50см * 2м нагревательная пленка + 2 зажима + 4 изоляционные пасты
Нагревательная пленка настраивается, если вам нужен другой размер или набор, пожалуйста, свяжитесь с нами.
Руководство по установке:
.5m2 Новый комплект инфракрасных пленок для теплого пола из углеродного волокна, включая термостат WiFi, зажимы, изоляционные пасты и ленту | |
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц
Ширина: 50 см / 80 см (Если вам нужна ширина 100 см, свяжитесь с нами)
Толщина: 0,338 мм (есть продавцы, продающие 0.Пленка 25 мм вместо пленки 0,338 мм)
Почему выбирают нагревательную пленку с дальним интервалом?
Номинальных товаров (Нажмите на картинку, чтобы проверить):
1) Аксессуары для установки нагревательной пленки:
2) Маршированные термостаты:
Нажмите на картинку ниже, чтобы выбрать больше термостата
.
200 ~ 240 В 220 Вт / м2 Новый инфракрасный саморегулирующийся теплый пол PTC Пленка с углеродным обогревом Электрический коврик для обогрева пола Здоровый | |
Что такое PTC
PTC означает положительный температурный коэффициент, он относится к типам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материал уменьшится при понижении температуры.
Что такое нагревательная пленка PTC
Нагревательная пленка PTC — это новый тип и обновленное изделие для теплых полов на основе нагревательной пленки.
Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, а температура не будет уменьшаться бесконечно.Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне. Для достижения эффекта энергосбережения и энергосбережения.
Спецификация:
Номинальная мощность: 220 Вт / м (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц
Ширина: 50 см
Длина инфракрасной волны: 8 ~ 16 мкм
Толщина: 0,338 мм (0,25 нагревательную пленку толщиной мм использовать под полом небезопасно)
Характеристики:
1. Быстрый нагрев с помощью метода высокой эффективности
2.Хорошие тепловые эффекты при относительно низкой температуре по сравнению со старой системой отопления. Пленка имеет отличную прочность и долгий срок службы. Использую не менее 20 лет.
3. Отопление без пламени. Безопасное использование в детских школах, домах для престарелых, больницах ……
4. Тихое и чистое отопление. Низкая температура дает пользу людям за счет большого количества дальних лучей и сохраняет свежий воздух в помещении. комната.
5. Сохраняйте спокойствие и чистоту в доме и комнате благодаря отсутствию шума горения топлива, вибрации, вентиляции, и это особенно хорошо для обогрева некоторых помещений, таких как больницы, в которых необходимо поддерживать тишину и чистоту.
6. Энергосбережение и экономное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.
Примечание:
Температура поверхности нагревательной пленки не будет более 60 °, без утечки тока или саморазрушения, работа с электрической пленкой, никто не может использовать случай высокой температуры, зона нагрева электрической пленки запрещена для покрытия предметов , чтобы не влиять на рассеивание тепла, в результате температура нагревательной пленки слишком высока, нагревается и производит высокую температуру, мембрана и пол будут повреждены.
В пакет включено:
1 X пленка для обогрева пола
.
