Провод для деревянного дома – правила и рекомендации по монтажу

Содержание

Кабель для деревянного дома — прокладка кабеля в деревянном доме, ввод кабеля в деревянный дом, обзор марок

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля	Назначение	Заказать
СИП-4	Ввод кабеля в деревянный дом по воздуху	Заказать СИП-4
СИП-2а	Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления	Заказать СИП-2а
ВБбШв	Ввод кабеля в деревянный дом под землей	Заказать ВБбШв
ПвБШв	Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например)	Заказать ПвБШв
ВВГнг	Скрытая или открытая прокладка кабеля внутри деревянного дома	Заказать ВВГнг
NYM	Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно.	Заказать NYM

Ввод кабеля в деревянный дом

⊕Прокладка по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.

⊕ Рис.1⊕ Рис.2

Ввод кабеля СИП непосредственно в деревянный дом запрещен, бронированный кабель ВБбШВ допустимо вводить через стену цоколя (рис. 1) или через фундамент (рис.2). При варианте подкладки кабеля по воздуху необходимо сделать переход с СИП на кабель не распространяющий горение, например ВВГнг. Вводный кабель подключается к распределительному щиту, от которого кабельные линии расходятся по дому.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап — прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

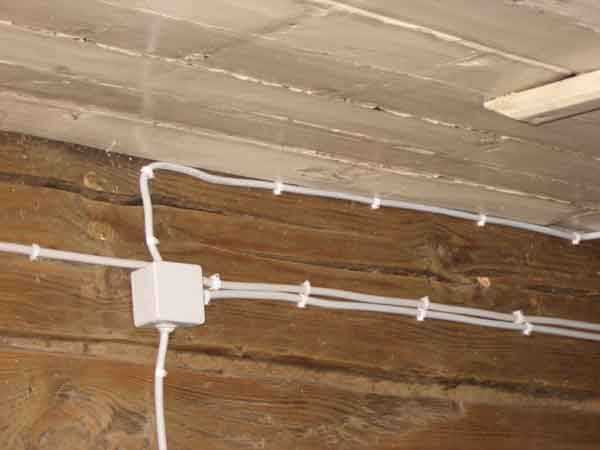

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение — NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 — для электрических плит.

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

kabel-s.ru

как провести качественно и безопасно?

Сегодня загородные дома чаще всего возводят из дерева. Это объясняется экологичностью, экономичностью и простотой монтажа сооружения из такого материала. Одним из существенных недостатков деревянных построек является их высокая пожароопасность. Поэтому необходимо ответственно и внимательно подходить к вопросу электроснабжения. Если соблюдать все правила и рекомендации ПУЭ, проводку в интерьере получится провести своими руками качественно и безопасно. Электромонтажные работы и подробная инструкция по созданию электропроводки рассмотрена в статье.

Составление проекта электроснабжения деревянного дома

Чтобы проложить или поменять электропроводку правильно по фото, надо сначала оценить и составить индивидуальный проект. Для этого предварительно следует получить в электроснабжающей организации технические условия. Именно они будут основанием для выполнения работы.

Прежде всего, делают расчет и высчитывают сводную мощность общего числа используемого электрического оборудования. Затем разрабатывается схема электрики:

На схеме отмечаются места расположения розеток, светильников, выключателей. Также фиксируются все электроприборы с отдельным подключением.
Выбирается тип кабеля для каждой отмеченной электроточки.
Указываются на плане места расположения распределительных коробов.

Отображается мощность каждого электроприбора.
Все устройства объединяются в группы, в зависимости от степени мощности.
Отмечается на схеме расстояние от линии прохода провода до окон, дверного проема. Указывают также и расстояние от электроточек до потолка, пола.
Рассчитывается максимальная мощность всех электроприборов при их одновременном включении в сеть.

Выбор кабелей, розеток и выключателей

Когда проект составлен, покупают трехфазные розетки, кабеля и выключатели. Для каждой группы электропитания подбирают кабель с сечением, которое соответствует величине потребляемой мощности. Для проводки обычно берут медный кабель марки NYM или ВВГнг-LS. Первый вид оснащен дополнительным изоляционным слоем, считается прочным и удобным при разделке. Вторая модель дешевле, но она менее надежна.

Алюминиевые изделия также можно купить. Но в этом случае надо брать варианты с большим сечением. Жилы такого кабеля при перегибах часто ломаются. Алюминиевые изделия считаются ненадежными. Поэтому медная проводка лучше всего.

Часто начинающие мастера не знают, какой провод выбрать для подключения розеток. Специалисты советуют выбирать трехжильные кабеля с заземляющим шнуром. Ведь большинство бытовых приборов нуждаются в защитном заземлении.

При выборе розеток и выключателей следует учитывать ряд параметров:

Тип монтажа: для внешней либо срытой проводки.
Электроток, на который они рассчитаны.
Выключатели выбирают по количеству нужных клавиш, а розетки – по числу мест. Если выключатели расположены рядом, их имеет смысл объединить в блок.

Установка вводного автомата

Прежде чем приступать к установке вводного автомата, требуется отключить электроэнергию. Наличие питания легко проверить при помощи индикаторной отвертки либо мультиметра. Монтируют автомат на специальную посадочную DIN-рейку, защелкивают фиксирующим элементом. Некоторые обходятся и без рейки, но тогда работа проходит менее удобно. Далее жилы исходящих и водных проводников зачищают примерно на 0,8-1 сантиметр.

В два верхних зажима подключают фазу и ноль, а в два нижних – фазу и исходящий ноль. Затем место соединения проверяют на надежность вручную. С этой целью проводник аккуратно берут и шевелят в разные стороны. Если жила остается на месте, это говорит о надежности подключения. В противном случае нужно подтянуть винт. Когда электромонтажные работы завершены, подают напряжение и проверяют изделие на работоспособность.

Приведенный выше алгоритм рассчитан на установку вводного автомата в однофазной цепи, если следовать правилам монтажа, работа пройдет быстро и качественно.

Пошаговая инструкция укладки проводки

Многие не рискуют самостоятельно укладывать проводку по чердаку и доверяют эту работу специалистам. Но расценки на работу мастера под ключ высокие. Поэтому, если имеются хоть небольшие навыки и знания в сфере электромонтажа, стоит попытаться установить красивую проводку в перекрытии своими руками. Главное, знать, с чего начать ввод, изучить ПЭУ и СНиП, четко следовать инструкции.

Сначала делают прокладку в трубе либо металлорукаве. Потом выполняют монтаж внешней проводки на вагонку. Далее создают заземление в доме из дерева, УЗО. А когда все работы завершены, проверяют проводку на работоспособность, исправность. Аккуратность и внимательность – залог правильного монтажа электропроводки в деревянном доме.

Прокладка в металлорукаве или трубе

Есть разные способы пожаробезопасной прокладки проводки в полу в деревянном коттедже. Наиболее надежным и простым методом считается применение трубы (металлического рукава). Преимуществом является то, что при возгорании металлическая труба сможет защитить от огня все прилегающие конструкции.

Но в этом случае необходимо соблюсти ряд условий:

Трубу следует выбирать оцинкованную либо окрасить изделие изнутри. Это защитит внутренние стенки от коррозии.
На концы кабеля лучше одевать пластиковые заглушки. Так получится защитить изоляцию от острых кромок, которые образуются при нарезке трубы.
В толще стен надо просверливать углубления в форме каналов. Именно в них и будут укладываться металлические трубы.

Трубы лучше выбирать медные. Они хорошо гнутся, и для их прокладки не требуется покупать специальные инструменты. Но цена таких изделий высокая. Укладывают трубы согласно правилам пожарной безопасности под небольшим уклоном. Это позволит появившемуся конденсату не скапливаться, а вытекать наружу. Важно учитывать тот факт, что проверка герметичности соединений, наклона труб проходит очень трудно.

На практике также часто применяется способ прокладки скрытой проводки под штукатурку. Слой штукатурки при этом должен быть не меньше сантиметра. Этот вариант дизайна выглядит красиво и аккуратно. Существуют разные способы того, как спрятать проводку. Некоторые устанавливают ее в полу, по потолку, в плинтусах и в коробах, скрывают под гипсокартоном. Открытая проводка снаружи выглядит менее декоративно и является более опасной. Поэтому по возможности ее лучше скрыть. О том, как штробить стены под проводку, читайте здесь.

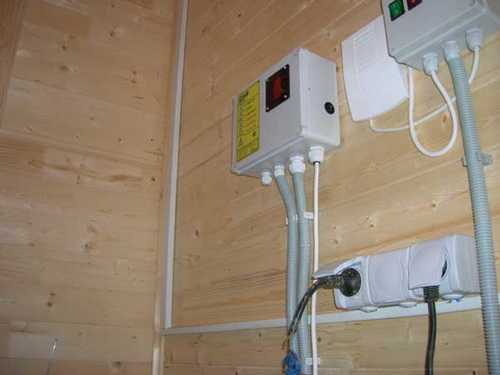

Монтаж внешней электропроводки

Внешняя или наружная накладная электропроводка служит для подачи электричества в деревянный дом из внешней электросети. Осуществляется это при помощи воздушной линии, которая выполнена из провода типа СИП либо провода, помещенного на натянутый трос. Вводят провод в помещение через металлическую трубу. Выполняют подсоединение к распределительному щитку.

На щите устанавливают следующие приборы:

главный выключатель электросети;
счетчик электричества;
распределительную шину;
УЗО;
автоматы выключения линий потребителей;
шину заземления;
нулевую шину.

Далее от распределительного щита прокладывают внутреннюю проводку. Другие способы прокладки внешней электропроводки предполагают применение жестких одножильных кабелей в двойной либо тройной изоляции. При этом кабель должен иметь медные жилы. Оптимальное сечение составляет 2,5 квадратных миллиметра для электрических розеток, 1,5 – для осветительных приборов. Монтируют провода к поверхности специальными электротехническими скобами.

Если планируется использовать более дешевый ПУНП кабель, тогда под него лучше устанавливать негорючую прокладку. Как правило, это асбест либо металл.

Ставится прокладка таким образом, чтобы был выступ от кабеля на один сантиметр с каждой стороны.

Наиболее предпочтительным вариантом прокладки проводки с точки зрения эстетики является использование гофры. Такие трубы механически защищают электрокабель, а также не поддерживают процесс горения. Крепят изделия к стенам деревянного дома при помощи пластмассовых либо металлических стяжек, клипс. В одну гофру разрешается затягивать не более 3-4 кабелей одновременно. Как протянуть внутри?

В деревянном доме открытая проводка реализуется по двум схемам:

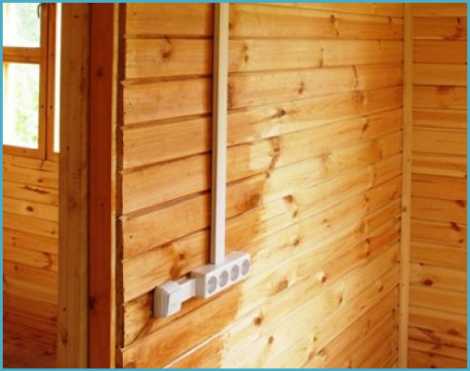

Классическая. Предполагает применение кабель каналов. В этом случае используют пластиковые короба. Их монтируют на потолок либо стены. Преимуществом данного способа является простота замены и возможность модернизации старой проводки.

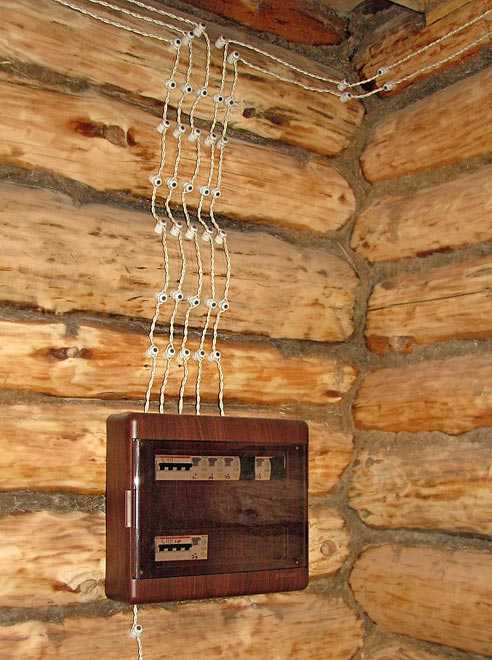

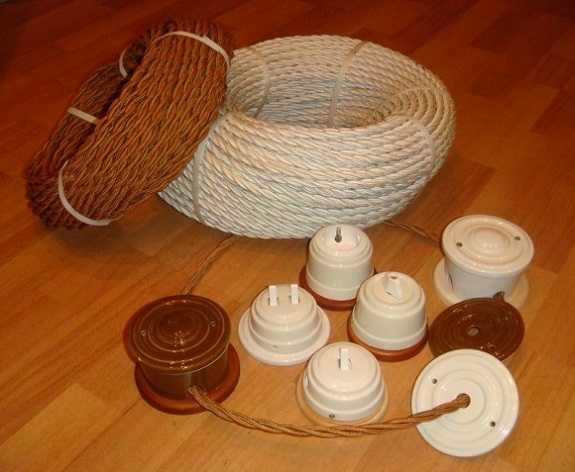

Винтажная декоративная на изоляторах. Для этого нужен специальный витой кабель в диэлектрической оплетке. Также монтаж проводится на роликах, изоляторах. В постройках из дерева проводки ретро стиля дополняют стилевую направленность помещения.

Заземление в деревянном доме и УЗО

Если корпус бытовых приборов выполнен из металла, в обязательном порядке проводится заземление. В частном деревянном доме эту работу легко проделать своими руками. Для создания заземления пригодятся три металлических штыря, уголок длинной порядка трех метров, обрезки уголка около метра в длину.

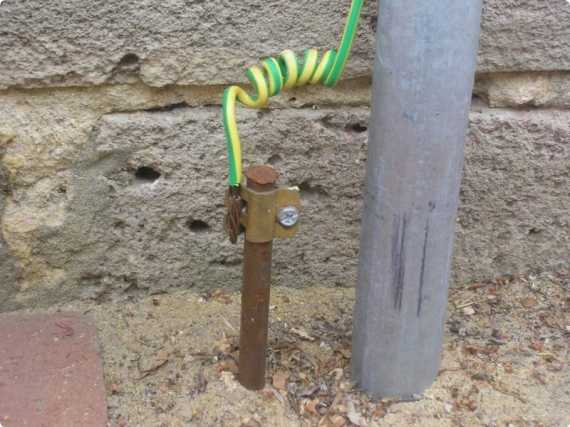

Заземление делают по такой технологии:

Выкапывают треугольную траншею. Каждая сторона треугольника должна быть равна одному метру, а глубина – 30 сантиметрам.
По углам созданной траншеи вбивают трехметровые уголки либо штыри. Соединение выполняют при помощи коротких отрезков уголков, используя метод сварки.
В углу делают отверстие. Крепят заземляющий проводник при помощи гайки и болта.
Выводят проводник в щит распределения, присоединяют его к заземляющей шине.
К шине крепят жилы кабеля с желто-зеленым цветом изоляции.

УЗО предназначено для защиты человека от получения электротравм в случае утечки тока на корпус бытового прибора. УЗО сразу реагирует на несоответствие тока. Оно выявляет даже незначительную утечку. Выбирают изделие по двум параметрам: ток утечки и номинальный ток. Последнее значение должно быть на порядок выше, чем ток автовыключателя цепи. Ток утечки выбирают, исходя из типа помещения и используемого оборудования.

Проверка электропроводки после монтажа

Когда монтаж проводки в деревянном доме из оцилиндрованного бревна завершен, надо проверить ее на исправность. Для этого следует вызвать работников электролаборатории. Они сделают все необходимые замеры: определят сопротивление заземляющего проводника и изоляции, проверят петли «фаза-ноль», УЗО, выполнят прогрузку автоматов.

По окончании испытания, специалисты составят протокол. Этот документ подтверждает правильность выполнения электромонтажа. Протокол выдается заказчику и может пригодиться при опломбировании счетчика потребления электроэнергии.

Схему проводки со всеми замечаниями и поправками лучше наклеить на внутреннюю стенку распределительного щита. При возникновении неисправностей, такая схема обеспечит наглядность и позволит быстро составить алгоритм действий. В составленном плане рекомендуется указать то, какой автоматический выключатель питает каждую группу приборов, а также, что подключено к группе.

Таким образом, в деревянном доме можно легко своими руками развести закрытую электропроводку. Главное, знать особенности, нормы и требования, которые выдвигаются к электромонтажным работам, следовать рекомендациям специалистов. Если все выполнено грамотно, тогда проводка будет абсолютно безопасной и исправно прослужит долгое время. Видео процесса смотрите ниже.

armatef.ru

Кабель для проводки в деревянном доме

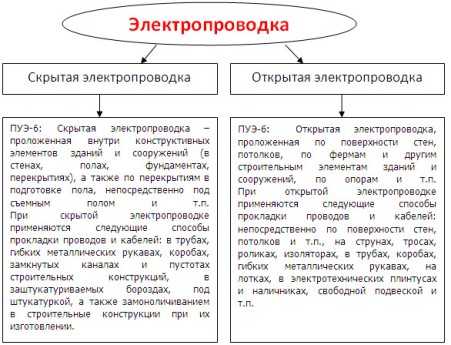

Скрытая проводка в деревянном доме ПУЭ

Несмотря на ряд преимуществ, присущих деревянным домам, они обладают и весьма серьезным недостатком – способностью к быстрому воспламенению и горению. Причем возгорание может начаться не только из-за неправильной эксплуатации печи и других отопительных приборов, но и по причине неправильного монтажа электропроводки, пренебрежения при прокладке правил ПУЭ.

Для правильного проектирования, проведения расчетов и безопасного монтажа электрической проводки разработан технический документ – «Правила устройства электроустановок » (сокращенно – ПУЭ).

Как нельзя прокладывать проводку

ПУЭ категорически запрещает вести монтаж проводки в индивидуальном доме прямо по поверхности деревянных стен, тем более закрывать его горючими отделочными материалами.

Не стоит излишне надеяться качество изоляции кабеля, потому как в конструкциях кабель-каналов протекает множество процессов, заранее предвидеть которые невозможно:

перепады температуры;
накапливание пыли;
колебания влажности;
микродеформации изоляции.

При повышенных нагрузках на сеть велика вероятность пробоя между протянутыми параллельно проводами и, при отсутствии их отгорожения от легковоспламеняющихся оснований, пожар неизбежен.

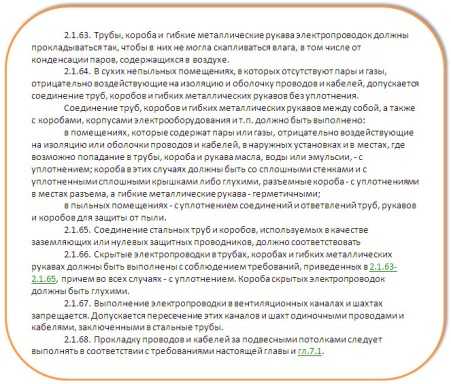

Согласно пункту 7.1.38 ПУЭ, скрытая электропроводка в бревенчатом доме не должна прокладываться по деревянным конструкциям, запрещена укладка проводов в гофрах, пластиковых коробах.

Применение гофр и труб из пластмассы не рекомендуется из-за их возможной порчи грызунами, а накапливание мелкой и горючей древесной пыли может привести к ее самовоспламенению.

От повышенной температуры при горении скрытой проводки даже гофрированные рукава уберечь не способны, так как их стенки не имеют должной толщины и не предназначены для выдерживания воздействия высоких температур. Главной полезной характеристикой, присущей каналам, считается их способность выдерживать короткое замыкание без прогорания в промежутке времени, требующегося для естественного затухания дуги.

В полной мере такое свойство присуще лишь трубам и коробам. изготовленным из стали и рекомендующимся для устройства скрытой проводки в зданиях из дерева.

Правильный монтаж проводки

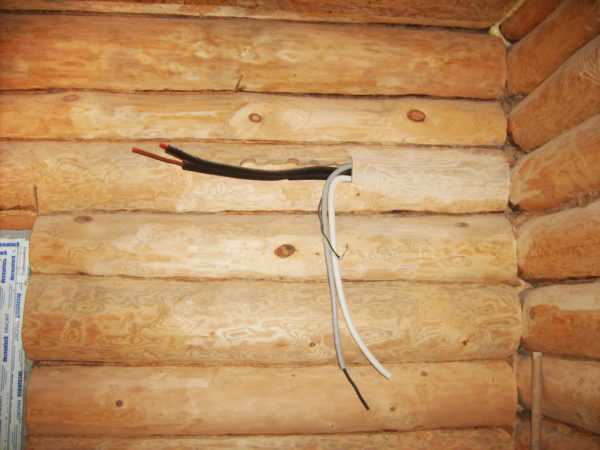

Имеется множество способов прокладки скрытой проводки в деревянных домах, но лишь некоторые можно отнести к правильным и соответствующим всем требованиям ПУЭ. Как в процессе проектирования, так и монтажа, в первую очередь, нужно следовать противопожарным требованиям.

Скрытая электропроводка в доме из оцилиндрованного бревна устраивается в специальных каналах из не горящих материалов, локализующих возможное возгорание внутри себя. При этом эстетические качества и идеи дизайнера, стоимость материалов и производства работ необходимо переместить на второстепенный план.

Лучшим материалом для прокладки проводов, спрятанных в пустотах деревянных конструкций потолков и стен, считаются стальные короба и металлические трубы. При использовании негорючих ПВХ-материалов (монтажных коробов либо гофротруб), с каждой их стороны необходимо предусмотреть установку несгораемых и не проводящих тепло прокладок из:

Толщина прокладки рассчитывается на основании требуемых характеристик проводки.

Наиболее надежным методом сделать монтаж проводки соответствующим рекомендациям ПУЭ считается ее прокладка в стальных либо медных трубах и коробах. Трубы из меди легко изгибаются без использования каких-либо специальных приспособлений и инструментов, что важно при необходимости устройства разветвленной электропроводки.

Использование стальных труб немного затруднительней и требует наличия высокой квалификации у рабочих, особенно при замене проводки небольшими отрезками. Заостренные кромки коробов способны деформировать изоляцию проводов, потому их разрезание необходимо осуществлять только специализированным инструментом.

Подбор трассы

Подбор и последующую наметку линии проводки следует производить строго в соответствии с требованиями ПУЭ. Число поворотов и изгибов необходимо принимать минимальными, а в точках, в которых ввиду архитектурных особенностей здания прокладка трассы вызывает затруднения, необходима установка распаечных коробок.

При монтаже коробок запрещено укрывать их под любыми декоративными элементами, затрудняющими открытый доступ для осуществления обслуживания при эксплуатации, осмотра либо проведения измерений.

Трубы для электропроводки заглубляются с учетом того, чтобы не нарушить прочностные и несущие свойства конструктивных элементов здания. Сечение труб и толщина их стенок подбираются исходя из характеристик кабеля. Провод, размещенный в трубе, должен занимать менее 40% от всего внутреннего объема и без проблем растягиваться на все протяжение участка. При укладке в трубе сразу нескольких кабелей, их общий объем также должен быть менее 40% от внутреннего сечения трубы.

Перед укладкой кабеля необходимо заранее рассчитать сопротивление изоляции. Эта процедура проводится в целях определения соответствия провода требованиям ТУ, выявления возможных деформаций изоляции при перевозке и хранении, выполнении подготовительных работ.

Выбор провода

После разработки схемы и разметки каждого узла следует определиться с маркой провода, использующегося непосредственно для укладки. В деревянных зданиях рекомендуется использовать кабеля со следующей маркировкой:

Медный цельножильный провод (содержащий до пяти жил) с маркировкой ВВГнг (А) или ВВГнг-П (А) покрыт двойной изоляцией. Внутренняя изоляция изготовлена из ПВХ, причем каждая жила, окрашенная в разный цвет, изолируется отдельно, что значительно облегчает работы по монтажу розеток, выключателей, приборов освещения. Снаружи кабель обтянут изоляцией из гибкого композитного пластика, что позволяет использовать его в температурном диапазоне от +50 до -50 °С.

Характеристики провода марок ВВГнг LS, ВВГнг-П LS полностью соответствуют предыдущей марке, отличие заключается в отсутствии выделения при нагреве вредных веществ (хлор-водорода).

Кабель NYM изготавливается по ГОСТ 22483 и обладает тремя изоляционными слоями. Жилы провода сперва изолируются по отдельности, затем пучок жил помещается в композитный материал, а после собирается в оболочку из негорючего ПВХ.

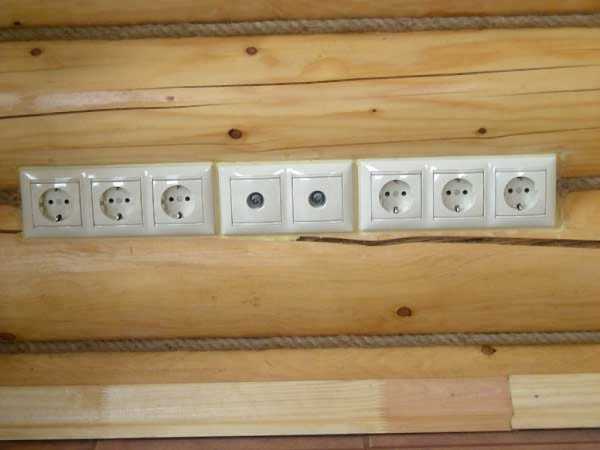

Расположение розеток и выключателей

В точках будущей установки выключателей и розеток посредством специального оборудования следует высверлить гнезда, куда впоследствии будут монтироваться металлические коробки. Такие коробки, равно как и распаечные, монтируются по соответствующей технологии, предусматривающей производство ряда обязательных работ, в результате которых должно обеспечиваться качественное соединение коробки с трубой, надежность контактов между всеми элементами.

Контакт также важен и для обеспечения заземления. Если при монтаже электропроводки обеспечена непрерывность цепи, то заземление допускается выполнить лишь в распределительном щитке.

Из нескольких способов прикрепления коробок к трубе наибольшей надежностью отличаются сварка и пайка. Эти способы позволяют обеспечить максимальную надежность контактов, полную защиту от коррозии и устойчивость к приложению механических нагрузок.

Если для подвода провода к розетке используются медные трубы, то их открытые края, выведенные в коробку, необходимо развальцевать. Если же установлены трубы стальные, то подключение к коробке осуществляется посредством гаек, для чего в оголовках трубы нарезается резьба. Гайки в целях обеспечения максимальной плотности завинчивания очищаются от следов коррозии и надежно фиксируются.

Технологические и распределительные коробки для монтажа розеток и выключателей должны соответствовать требованиям класса IP -54, в соответствии с которыми гарантируется защита от проникания в открытую коробку пыли и влаги.

Испытания проводки по завершении монтажа

По окончании работ по установке труб и коробок необходимо произвести замер заземления в целях определения надежности подключения каждого элемента цепи.

По окончании проверки и устранения всех, даже незначительных, несоответствий требованиям ПУЭ, прокладывается кабель.

Кабель должен подбираться такой длиной, чтобы в любой из коробок создавался небольшой запас длины, который впоследствии может пригодиться при изменении подключений.

При устройстве электрической сети в деревянных зданиях необходимо использование кабелей с тремя либо с пятью жилами с обязательным заземлением. Сдача электропроводки в эксплуатацию без заземления строго запрещается.

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар – это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

ВВГнг (А) , ВВГнг-П(А) – медный провод с цельной жилой, может быть двух, трех. четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода “нг” – означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) – обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

ВВГнг LS , ВВГнг-П LS – данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.

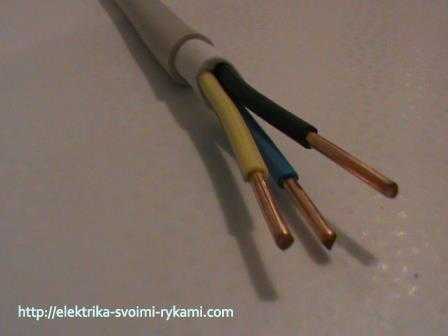

NYM – медный провод с цельной жилой. Изготавливается по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

РКГМ – медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

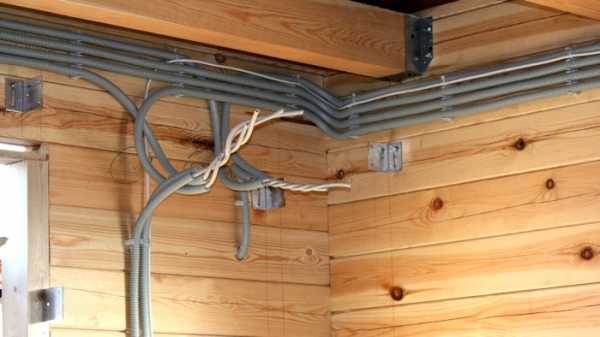

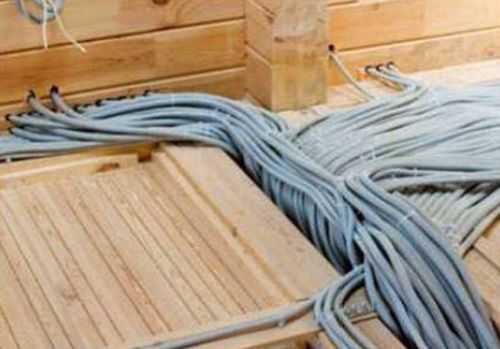

Гофрированная самозатухающего трубка – это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

поливинилхлорид (ПВХ) – состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
полиамид – самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
полипропилен – самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105, устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен. перекрытий, внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается, из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево “сосна”. При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

метод скрутки – жесткий, одножильный провод
метод скрутки с дальнейшей опайкой оловом – жестки, одножильный и мягкий, многожильный
метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы – мягкий, многожильный провод

Розетки и выключатели

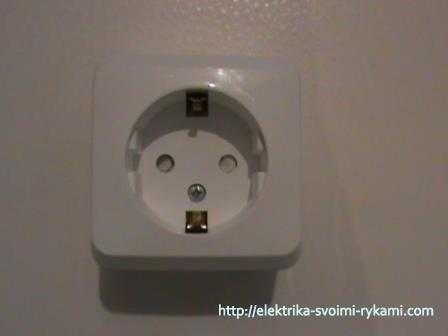

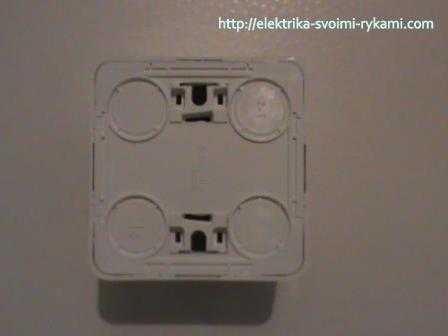

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода. а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

Комментарии к записи “Электропроводка в деревянном доме, строгие критерии безопасности”

Сергей | 17.05.2014 12:17

Здравствуйте. Посоветуйте как сделать правильно: потолок и люстра деревянные, до люстры кабель проложен по коробу, а между люстрой и потолком он находится без всякой противопожарной оболочки(на случай замыкания). Посоветуйте как лучше мне обезопасить этот монтаж.

Здравствуйте Сергей!
В вашем случае лучше всего воспользоваться термоусадочной трубкой, она одевается на провод, нагревается и под воздействием тепла садиться на жилу провода по нужному размеру. Данная трубка даст дополнительную защиту для каждой жилы провода.
Хочу так же обратить ваше внимание на то, что очень важным фактором безопасности является качественное соединение проводов и их изоляция.
Спасибо за комментарий!

Александр | 21.10.2014 10:26

Здравствуйте. Можно ли соединения в распределительных коробках сделать не методом скрутки, а используя зажимы соединительные безвинтовые WAG 222-413 ?

Здраствуйте Александр!
Использовать вместо скруток соединительные безвинтовые клеммы можно, но при этом необходимо четко понимать, что такие соединения имеют ограничения по пропускной способности. Максимальный ток, на который расчитан зажим равен 25 Амперам, это 5 Киловат. Грузить зажим на предел, я бы не советовал, нормальной нагрузкой будет 3, ну максимум 3,5 Киловата, не более.
Посоветую вам, вместо зажимов серии WAG 222-413, воспользоваться зажимами серии WAG 773-324, в них имеется возможность визуально проконтролировать фиксацию жилы провода в зажиме.
Спасибо за комментарий!

Александр | 30.10.2014 13:21

Спасибо за ответ! У меня разделенная нагрузка с max 3 квт на зажим, а электроплиту подключаю непосредственно к автомату, так что соблюдаю Ваши рекомендации.

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

– Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

– Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

– Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности. плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Электрика в деревянном доме на видео:

Электрик Инфо – электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Источники: http://elquanta.ru/elektroprovodka/skrytaya-provodka-dome.html, http://elektrika-svoimi-rykami.com/provodka-v-derevyannom-dome/bezopasnaya-e-lektroprovodka-v-derevyannom-dome, http://electrik.info/main/electrodom/640-bezopasnaya-elektroprovodka-v-derevyannom-dome-ne-mif-a-realnost.html

electricremont.ru

РубрикаДом
