Проводка в деревянном доме своими руками, схемы, видео

Благодаря своей экологичным и дизайнерским характеристикам древесина завоевала достаточно высокую популярность для возведения частного жилища. Но вот в качестве противопожарных свойств она считается очень опасной. Поэтому выполняя проводку в деревянном доме своими руками, необходимо следовать определённым правилам.

Отличия проводки в других домах и деревянных

Безопасность является главным правилом во время укладки проводки. Чтобы обезопасить свой дом необходимо правильно выбрать поперечное сечение провода, при которых он справится с необходимой от него нагрузкой. С такой задачей делается запас мощности 30% и более.

Если потребовалось соединить алюминиевые и медные провода, то это необходимо сделать только допустимым вариантом. А также предусматривается установка прибора аварийного отключения электричества для соблюдения правил противопожарной безопасности.

Кабельно-проводниковая продукция подвергается тщательной проверке: медные кабеля должны быть экранированы защитной оплёткой, изоляция проводников должна быть качественной.

Изоляционный материал проводников обязан не подвергаться механическим воздействиям и исключать возгорание. Если разводка удаляется из поля зрения, то её монтаж должен подразумевать доступ к ней.

Для приборов, которые нуждаются в потреблении электроэнергии высокой мощности, требуется прокладывать независимую линию.

Для монтажа проводки через различные элементы дома необходимо выполнять с помощью проделанных проходов. Каждый засор после укладки кабелей нужно уплотнить негорючими смесями. Самое простое и надёжное вещество получается из цемента и песка, но также можно применить глину, гипс или шпаклёвку.

Отверстия через части здания требуется целиком заделать. Полностью изолированная площадь послужит хорошей страховкой от поступления газов и влаги.

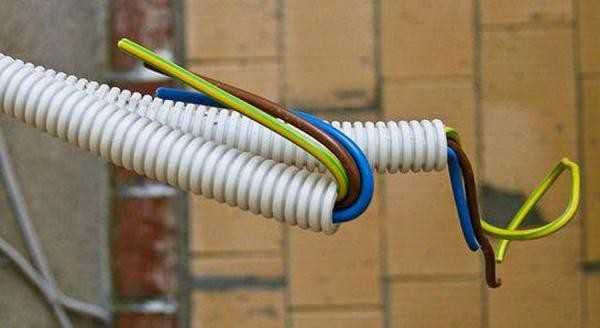

Каждая часть проводки помещается в гофрированный чехол. Купить его можно специализированном магазине. От класса изоляции провода и его сечения зависят геометрические и качественные её свойства.

Типы проводки

Скрытая проводка

Монтаж проводки скрытого типа в деревянном доме выполняется только в случае использования подвесных потолков или имеющихся пустот в конструктивных частях дома. Необходимо применять негорючие вещества во время прокладки на горизонтальных участках, чтобы изолировать поверхность.

Рекомендуется использовать кабеля с защитной оплеткой при укладке разводки на стенах, покрытых штукатуркой. Это даст возможность обезопасить провода от повреждений. В таком случае кабеля должны иметь направление исключительно вертикальное или горизонтальное. Проводку необходимо размещать на расстоянии от перекрытия, которое составляет не менее 20 см.

При установке проводки в области подвесных потолков или других похожих постройках применяются провода высшего качества, не распространяющие горение и не выделяющие дым и газы. Проводка, протекающая на плоскостях со свойствами полугорючих, включает в себя элементы металлических труб или рукавов. Наличие металла нуждается в защите от коррозии.

Данный способ установки отлично работает, если обеспечивать электроснабжением с повышенной влажностью помещения. Кабеля необходимы быть изолированы оболочкой ПВХ и располагаться в трубе из соответствующего материала, дабы избежать поражение током. В таких помещениях детали из металла нельзя устанавливать.

Открытая электропроводка

Для упрощения работы и обеспечения доступности элементов электрической цепи рекомендуется применять именно открытый тип схемы укладки кабелей. При данном виде разводки провода крепятся на поверхность стены. Преимуществом данного типа проводки – это простота, однако, интерьер станет менее привлекательным.

Данную разводку можно осуществлять различными способами: укладкой в трубах, креплением к стене, в кабель-каналах или под плинтусом.

Повышенная влажность в помещении, которая служит увеличением риска короткого замыкания, приходится основной причиной применения открытой проводки.

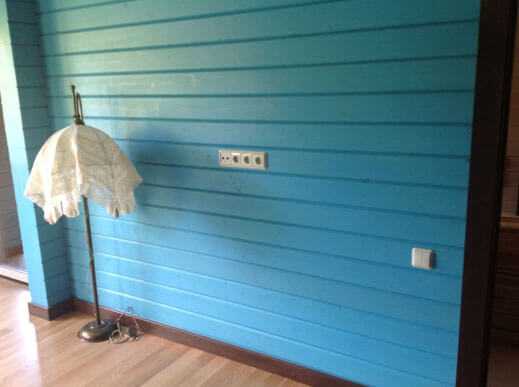

Используя монтаж проводки под плинтусом, строго запрещается подключать между собой провода, у которых разная функциональность. Дабы избежать перегрев плинтуса, заполненный объем пространства должен быть менее чем на 65%. Самая популярная причина короткого замыкания – это пренебрежение данным правилом.

При установке кабель-каналов и плинтусов требуется позаботиться о максимально плотном прилегании к плоскости стены. В помещениях, которые не отапливаются, в качестве крепежа используют скобы подходящего размера.

Высота, на которой крепится проводка, не лимитируется. Её определяет лицо, проводящее этот вид работы.

Замаскировать проводку можно, расположив её в более скрытых местах. Монтаж разводки около дверей, углов стен, трубопроводов и отопительных приборов категорически запрещён.

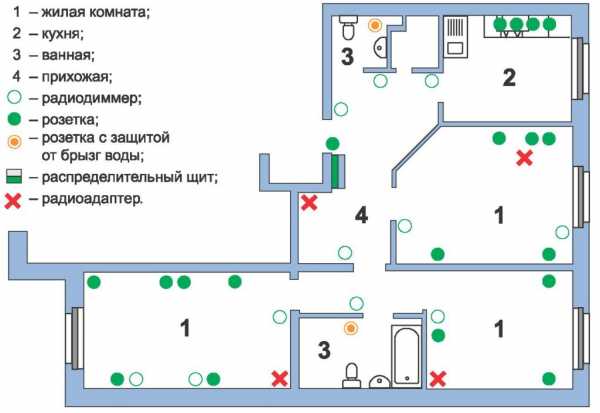

Проводка в деревянном доме своими руками – схемы электропроводки
Укладывать проводку в деревянном жилище необходимо плавно и постепенно. В связи с этим, перед началом монтажа следует составить схему и взять во внимание следующие требования:

  • распределительный щиток устанавливается вблизи входной двери;
  • к участкам установки выключателей и розеток должен быть лёгкий доступ, не блокированный дверями, мебелью и остальными частями интерьера;
  • устанавливать коробки необходимо в минимальном количестве;
  • в схему должны быть включены участки, на которых расположено различное специализированное оборудование. Оборудование с большой мощностью должны быть занесены в отдельную группу;
  • при указании мест расположения электрических приборов ставится отметка о типе питающего их кабеля;
  • на схеме указывается длинна проводки и привязка к частям помещения.

Укладка электрической проводки

Прокладывание кабеля

Перед стартом прокладки проводки на стены наносится разметка трассы и устанавливаются распределительные коробки. Затем необходимо определить местоположение электрооборудования. Все работы ведутся, следуя электрической схеме и использованию перечисленных ниже вариантов.

При возможности будущего полного обшивания стен используется прокладка разводки с применением труб из металла и рукавов. Внешний вид будет потерян, если облицовка

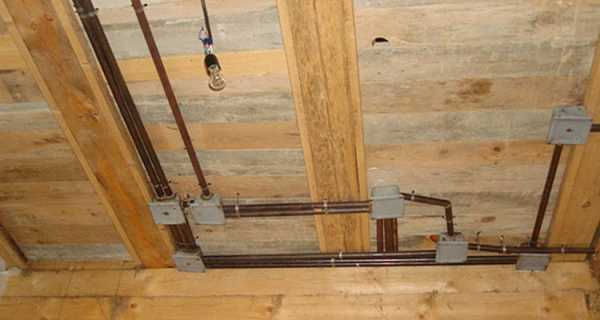

Работы во время проводки в трубе выглядят так:

  • Сначала идёт подготовка штроб;
  • Установка распределяющих коробок ведётся в доступном и после облицовки месте;
  • Проход через стены осуществляется при помощи металлических гильз, обладающих заглушками. В результате коротким замыканием возгорания, которое может создать возгорание, данная конструкция будет ему препятствовать;
  • Диаметр труб должен быть таким, которые будет способствовать наличию 60% свободного места. Невзирая на существенную стоимость, советуется применять медные трубы из-за их высокой технологичности. Закрепить их можно хомутами;
  • После протягивания кабеля, необходимо замерить состояние изоляции в трубе. В момент укладки, труба может повредить кабель;
  • Далее, провод необходимо разделить, учитывая запас длины, составляющий не менее 20 см. При потребности повторного монтажа, это упростит работу. Жилы с коробкой соединяются скруткой или СИЗами;
  • Разделывается провод и подсоединяется к электрооборудованию и автоматическим выключателям, соблюдая цветовую маркировку.

Применение кабель-канала для монтажа разводки:

  • Разметка трассы;
  • Происходит подбор сечения кабель-канала в зависимости от числа проводов и их сечения. Крышка короба удаляется, затем его саморезами крепят к стене с шагом 50 см.;
  • Распределительные коробки устанавливаются в месте стыковки отрезков проводников;
  • После монтажа кабеля в короб, он закрывается крышкой. Если место позволяет, то туда же кладут запас длинны провода;
  • Следуя схеме, жилы кабеля соединяются. подсоединение к электрическому оборудованию производится после разделки его концов.

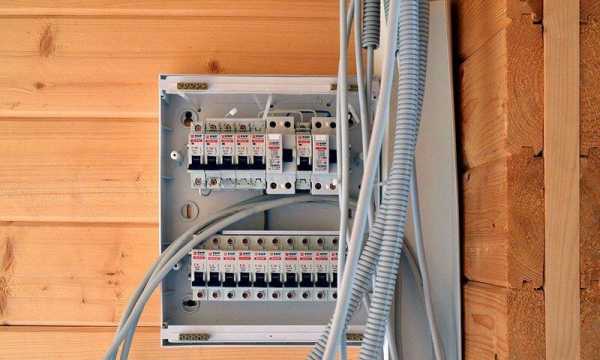

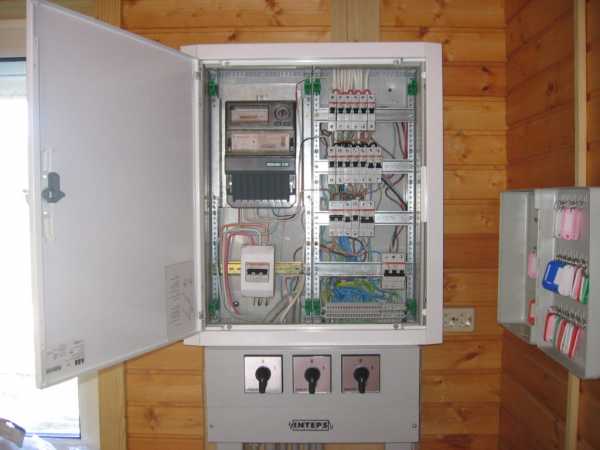

Установка электрического щитка

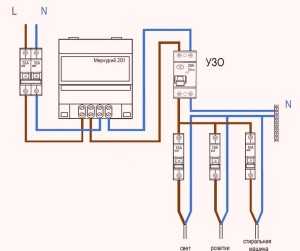

Крепление корпуса щитка на стене должно быть надёжным. Все другие действия выполняются после его крепления:

  • установка электрического счётчика;
  • фиксируется автоматический выключатель;
  • соединяется выход автомата с входом счётчика;
  • входные клеммы счётчика с заводимым кабелем внутри дома;
  • устанавливаются автоматические выключатели и УЗО на все группы приборов.

На заключительном этапе в электрическую схему включается внутренняя разводка и заземление.

Установка выключателей и розеток

Данные электроприборы монтируются с помощью фиксации основания к стене. При это непременно необходимо при помощи алюминия или асбеста соорудить слой изоляции. Прибор должен быть надёжно закреплён, чтобы шанс его качения или шатания не был допустим.

При использовании трехжильного провода все жилы нужно соединить с розеткой. Жила, маркировка которой белого цвета, крепится с контактом фазы, синяя с нулём, жёлто-зелёная соединяется с заземлением.

Установка светильников

Применяемые внутри помещения приборы освящения, разделяются на накладные и встроенные. Они монтируются аналогично монтажу выключателей с проводами. Каждая жила должна быть подсоединена с клеммами совпадающей маркировки, которые входят в состав прибора освящения. Во время подключения светильников одной группы, требуется использовать параллельную схему.

Установка контура заземления

Если в деревянном доме электроприборы используются в сочетании с корпусом из металла, то электропроводка в обязательном порядке должна предполагать заземление.

Чтобы соорудить заземляющий контур, потребуются три металлических уголка или арматуры, длинна которых 3 м, и металлические куски в длину один метр.

Производится подготовка котлована с глубиной не менее 30 см и периметра, представляющего из себя равносторонний треугольник, сторона которого достигает один метр. В каждый угол треугольника необходимо вбить длинный штырь, которые после необходимо соединить короткими отрезками между собой, воспользовавшись сваркой. Проушина, служащая для соединения болтом и гайкой с заземлением, располагается в одном углу. Все жилы с маркировкой жёлтого и зелёного цветов подключаются к данному кабелю.

Ниже можно посмотреть видео проводки в деревянном доме своими руками.

На этом, пожалуй, всё! Надеемся наши советы помогут вам в ваших начинаниях. До скорой встречи в других рубриках!

Загрузка...

pochtidoma.ru

Скрытая электропроводка в деревянном доме: видео, фото, правила монтажа

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве , а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

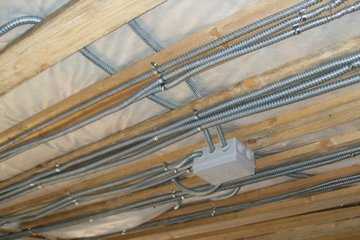

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

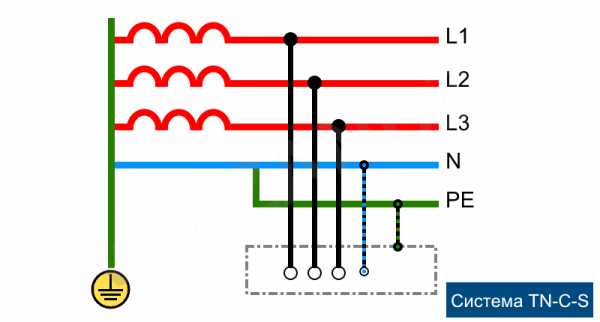

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Обзор скрытого электромонтажа

Установка розетки в деревянную стену

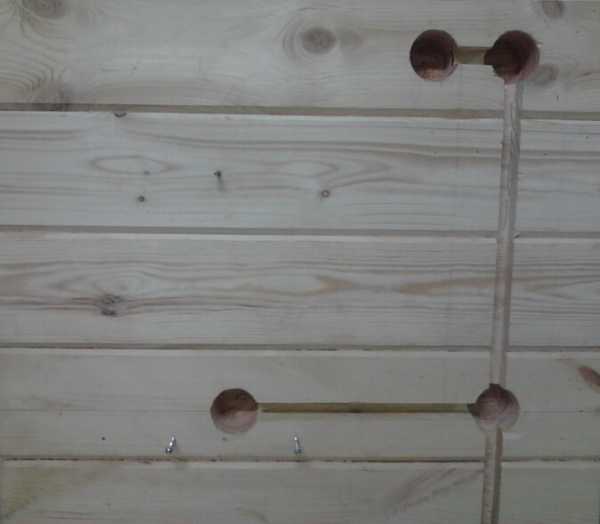

Фрезеровка бревна под розетку

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы по теме:

samelectrik.ru

Монтаж электропроводки в деревянном доме – видео-инструкция

При оборудовании электропроводки в деревянном доме и на даче существует одно, очень важное требование – пожарная безопасность.

По подсчетам специалистов, за последние 30 лет бытовое потребление электроэнергии возросло практически втрое.

В жилом помещении могут работать одновременно несколько электроприборов (например, холодильник, стиральная машина, кондиционер), а телевизор стал чем-то вроде звукового фона.

Также постоянно может быть включен компьютер, на котором играют дети, или работают, общаются взрослые. Такая нагрузка на электропроводку приводит к нагреванию проводов.

Из этой статьи вы узнаете, как правильно смонтировать систему электрообеспечения в деревянном доме с учетом пожарной безопасности.

Материалы и инструменты

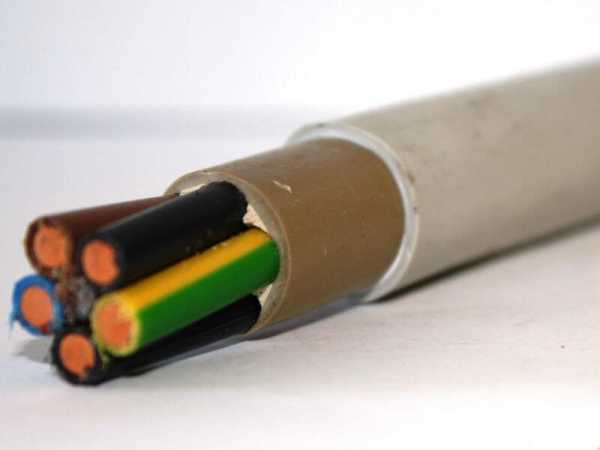

Провода и кабели


Для подведения электричества к дому может потребоваться кабель. Поэтому определимся с терминологией. Разница между проводом и кабелем заключается в качестве изоляции.

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.


Трехжильный провод кроме жил на ноль и фазу содержит еще жилу на заземление. Этот провод присоединяется к заземляющему контакту и служит для отвода электротока в землю в случае пробоя изоляции или иных аварийных ситуаций.

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.


Розетки и выключатели


Розетка – это устройство для подключения электробытовых приборов. В быту применяются розетки с заземляющим контактом, их подключение проводится 3-х жильным кабелем.

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

  • открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
  • Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль



Монтажные и распределительные коробки


Монтажные и распределительные коробки производятся из невоспламеняющейся пластмассы или металла. В монтажные коробки встраиваются выключатели и розетки.

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.


Приспособления для прокладки кабелей и проводов


Пенал, короб, кабель-канал – устройства, открытые с двух концов и служащие для защиты проводов и кабелей на наружной стене.

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.


Устройство защитного отключения


УЗО – это не просто приспособление, это полноценный автоматизированный прибор, обеспечивающий защитное отключение энергии в случае короткого замыкания, повышения напряжения в сети.

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

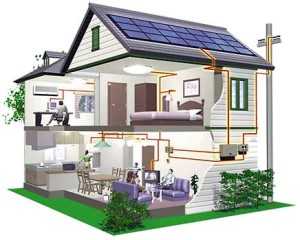

Создание схемы электропроводки

Прежде чем начинать монтаж электросхемы, необходимо ее спроектировать.

Для этого вам нужно иметь полное представление, о том, какие электроприборы будут работать постоянно, а какие — временно.

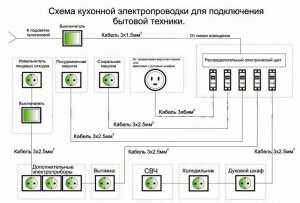

Для кухонной плиты (если она с электроподключением), стиральной машины и холодильника необходимо устанавливать свои (персональные) розетки. Отдельная розетка необходима для бытовых приборов над разделочным столом хозяйки.

И хотя у каждой хозяйки имеется не менее 5-6 электрических помощников, нет необходимости для каждого устанавливать свой источник питания. Лучше использовать переносной тройник (разветвитель) с выключателем. Тем более что у некоторых бытовых устройств очень короткий провод.

Все вышеупомянутое оборудование довольно энергоемкое, и поэтому обязательно надо устанавливать розетки с заземляющим контактом.

Определяете местоположение электрической коробки, расположение светильников и соответственно, расположение их выключателей. Обычно, на кухне устанавливается 2- 3 светильника: под потолком, в рабочей и столовой зонах.

Спальня. Из числа электроприборов в этой комнате располагается телевизор, осветительные приборы, домашняя электроника. Если в доме нет домашней котельной, то, возможно использование электрических отопительных приборов.

Для них в каждой комнате следует предусмотреть отдельную розетку. Эту же розетку можно использовать для утюга, так как многие хозяйки предпочитают гладить белье в спальне.

Таким образом, для спальни потребуются около 4 розеток, причем, как минимум одна из них с заземляющим контактом. Одна розетка для телевизора и две – для каждого из обитателей спальни.

Эти розетки будут использоваться для светильников и возможно, для подключения с целью подзарядки ноутбуков, планшетов, телефонов. В них заземляющий контакт не нужен, достаточно использовать простые.

В гостиной, где обычно собираются все члены семьи, приходят гости, также следует предусмотреть несколько розеток. Обязательно для телевизора, кондиционера, музыкального центра, другой электроники. Свои условия продиктует освещение.

В детской, рядом с личным столом ребенка, лучше установить одну спаренную (двойную) розетку для компьютера и настольной лампы.

Правда, к персональному компьютеру подсоединяются прочие аксессуары, их целесообразно включать через тройник с автономным выключателем. Освещение проектируйте под потолком и над столом подростка. Отдельная розетка – для отопительных и иных приборов.

С учетом всех предполагаемых розеток и выключателей необходимо определить местоположение соединительных коробок в каждом помещении, и общего распределительного щита для всего дома. Нет необходимости тащить каждую розетку или каждую лампочку в распределительный щит. Это не рационально.

Не разумно также устанавливать розетки под все электроприборы без исключения. Во-первых, никогда все электроприборы не работают единовременно, и, во-вторых, количество и качество электроприборов постоянно меняется в зависимости от потребностей проживающих людей.

Рассчитайте метраж необходимых проводов и кабелей. Для этого необходимо знать пути их прокладки. Метраж проводки напрямую зависит от количества и площади всех помещений.

Подсчитайте количество розеток, выключателей, светильников, предполагаемое количество устройств защитного отключения (УЗО). Данные противоаварийные устройства наряду со счетчиком составят электрощит вашего дома.

В проекте необходимо учесть, какой способ монтажа предпочтителен для вашего дома. Существует открытый и закрытый способы монтажа. В жилых помещениях все чаще применяется закрытая проводка.

На нее и будем ориентироваться в нашем проекте и при подсчете сметы. Для работы потребуется монтажная фурнитура, выбор которой тоже зависит от способа монтажа.

Длина металлорукавов или кабель-каналов, количество соединительной и крепежной фурнитуры, также зависит от общей длины всей электропроводки. Здесь сложно давать какие-либо рекомендации, поскольку каждый дом индивидуален, и в каждом конкретном случае, должен проводиться свой подсчет.

В деревянном доме закрытая проводка потребует особого внимания к процессу монтажа. Выбирая провода и фурнитуру, не бойтесь казаться привередливым и капризным, проверьте наличие сертификатов качества на приобретаемые аксессуары.


Закладка проводов




Монтаж проводов закрытым способом


Закрытый монтаж электрики осуществляется до начала малярно-отделочных работ. Данную проводку можно выполнить несколькими способами:

  1. Первый способ пригоден для толстых стен, которые будут оштукатурены под покраску или обои. В стене выдалбливается канавка (штроб), глубина которой на сантиметр больше стальной гофрированной трубки. Провода протягиваются через трубку и крепятся внутри штроба
  2. Вторым способом является прокладка проводов поверх асбестовой подкладки, которая настилается внутри канавки и прибивается мелкими гвоздями или степлером на расстоянии 15-20 см. Асбест не проводит ток и не горит, поэтому является идеальным материалом для изоляции и защиты от возгораний

Если предполагается обшивка стен вагонкой, или гипсокартоном, то нет необходимости выдалбливать штробы. Провод крепится поверх стены, под обшивку.

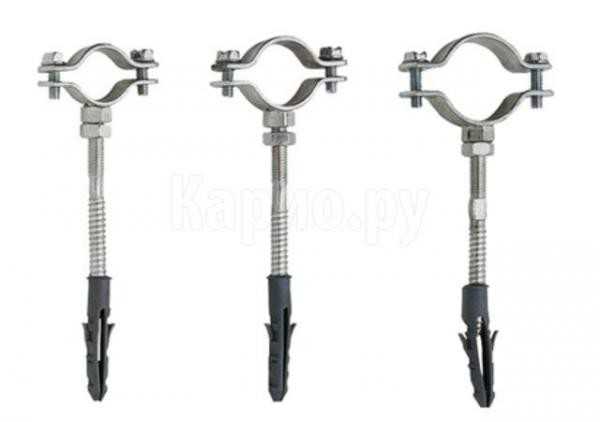

Гофрированный металлорукав в обоих случаях крепится к стене при помощи хомутов на шурупах-саморезах.

При размещении проводов на стене закрытым способом важно учесть одно правило. Все провода на стене должны размещаться вертикально, а на потолке – горизонтально.

И хотя укладка проводов по диагонали позволяет сэкономить, лучше от такой экономии отказаться во избежание случайного повреждения проводов, например, при сверлении стен.

На полу электропроводка не прокладывается, только если вы не монтируете теплый пол. Но и в таком случае розетка для теплого пола монтируется в стене на высоте не ниже 50 см от пола. Она должна располагаться в том месте, где провода выходят к розетке.


Открытый способ


Электрику можно смонтировать также открытым способом, поверх стены. Такой монтаж проводится по отделанным стенам. Наружная проводка имеет ряд важных преимуществ перед скрытой:

  • во-первых, она располагается на виду, и, следовательно, можно избежать ее случайного повреждения
  • во-вторых, она доступна для ремонта и профилактики

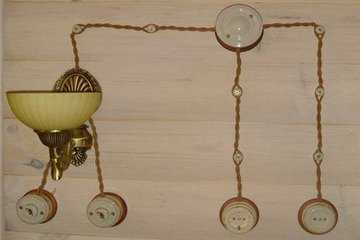

  • в-третьих, можно смонтировать, так называемую, ретро-проводку, которая пользуется огромной популярностью и спросом



Соединение проводов в распределительной коробке




Однофазная электропроводка


В частных коттеджах и квартирах, как правило, применяется однофазная электропроводка с оптимальным напряжением 220 вольт.

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.


Разводка


Распределительные коробки закладываются в каждой комнате. В эту коробку сходятся все провода от розеток и выключателей.

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

  • скрутка со спайкой
  • скрутка без спайки
  • зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.




Скрутка


Чтобы скрутка получилась правильной и аккуратной, соберите все скручиваемые провода в ряд, зажмите их плоскогубцами с длинными концами и начинайте скручивать сначала вручную.

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.


Проверка и испытания


Прежде чем по новым проводам в вашем деревянном доме побежит ток, всю проводку нужно испытать.

Испытание обесточенной электропроводки (так называемая прозвонка) производится при помощи мегаометра. Этот прибор измерит сопротивление изоляции между жилами в проводах, между жилой и металлической оплеткой внутри кабеля, между жилами всех проводов, находящихся внутри короба или гофротрубы.

В мегаометр вмонтирован генератор переменного тока, измеритель и выпрямитель. При вращении ручки мегаометра вырабатывается ток, пропускаемый через новую проводку.

О целостности изоляции и качестве смонтированной проводки судят по изменению сопротивления. Оно должно быть не менее 1 Ом. Мегаометр можно приобрести в магазине. Вы, конечно, также можете провести испытание сами, но во избежание неприятных последствий в дальнейшем, доверьте проверку профессионалу.


Еще одна причина пригласить электрика


Вам осталось подвести источник электропитания к дому, а для этого нужны разрешительные документы на такое подключение и услуги электрика с правом доступа к внешним электросетям.

Монтаж распределительного щита и счетчика, и подключение дома к электросети должен выполнять профессионал, работающий в той же организации, которая поставляет электроэнергию в вашу местность.

Опытный мастер проверит вашу работу до того, как вы спрячете всю электросистему под панели и штукатурку, подскажет, какие и сколько устройств защитного отключения необходимо заложить в вашем распределительном щите, а также проведет его монтаж и подключение электроэнергии.

Обратите внимание, что специалист, представляющий определенную организацию, должен обладать соответствующей лицензией и правом на выполнение данных работ.


Стоимость работ по электроснабжению


Стоимость прокладки проводки под ключ достаточно сильно варьируется от количества используемых вами электроприборов, выбранных материалов, размещения и числа узловых точек (распредщитов).

Цены на услуги специалиста по проверке сети и подключению к распредустройствам также отличаются в зависимости от его квалификации, необходимости применения спецтехники и механизмов.

При выполнении данных работ самостоятельно для минимизации затрат необходимо тщательно продумывать тип и количество используемых материалов.

Более наглядно монтаж электропроводки в деревянном доме своими руками, вы сможете посмотреть в этом видео:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

проводка в деревянном доме видео YouTube

...

1 лет назад

Как подключить проводку в деревянном доме. Ставьте "лайк" и подписывайтесь на канал! Видео "Ввод кабеля...

...

2 лет назад

Скрытая проводка в деревянном доме. Электрика в деревянном доме. Проводка в деревянном доме. http://проводка-...

...

1 лет назад

Никому и никогда еще не удалось сделать скрытую проводку в коттедже, согласно пункту 7.1.38 Мой сайт: http://www.teplo...

...

2 лет назад

Выполнить своими руками монтаж электропроводки довольно сложно. Необходимо знать не только правила электр...

...

3 лет назад

Электромонтаж в деревянном доме. Скрытый электромонтаж. Розетки. Технология монтажа скрытой проводки в...

...

1 меc назад

Скрытая проводка в деревянном доме, электромонтажные работы Наша компания: http://www.xn--d1ahgallkjij.xn--p1ai/home/ Мои...

...

3 лет назад

Наглядно о подключении электропроводки в доме. Ставьте "лайк" и подписывайтесь на канал! Видео "Электропро...

...

6 лет назад

Строить не перестроить, серия 61 Понравилось данное видео? - Нажми на кнопку "Нравится" Строим дом Дом своими...

...

3 лет назад

Электропроводка в деревянном доме. 8-499-136-54-83. Пентадизайн. http://проводка-в-деревянном-доме.рф Электропровод...

...

2 лет назад

В последнее время, при строительстве дома, многие отдают предпочтение натуральным, экологически чистым...

...

11 меc назад

Каркасное строительство только сейчас получает широкое распространение. Электрики, в основном, работают...

...

2 лет назад

Монтаж электропроводки в деревянном доме требует определенных знаний и квалификации. Но, при желании, можн...

...

9 меc назад

В этом видео мы расскажем как сделать скрытый монтаж электрики в каркасном доме. Возможен ли электромонтаж...

...

5 меc назад

В данном видео рассказывается о том, как по правилам проложить и скоммутировать кабеля в кабель-каналах...

...

5 лет назад

Особенности прокладки заключаются в следующем: 1. Ручной кропотливый труд. 2. Отсутствие нужной фурнитуры....

...

1 лет назад

Отопление, электрика, водоснабжение загородного дома. Информация для моих будущих заказчиков. Мой сайт:...

...

5 лет назад

Согласно СНиП, ГОСТ и ПУЭ... монтаж электрических сетей в деревянном доме. Скрытые работы.

...

1 лет назад

Полный фильм. Первый этаж — сруб, второй каркасник. На дом выделяется 15 кВт, три фазы 380 вольт. У щитка учета...

...

3 лет назад

Рассказываю об основах организации электрики в доме. Основной упор делаю на безопасность, так как по стати...

...

2 лет назад

Многие отказываются от строительства деревянного дома из-за того что не знают как безопасно и красиво реал...

syoutube.ru

Электропроводка в деревянном доме своими руками

Деревянный дом – мечта многих загородных застройщиков. Это красиво, это уютно, но проблем с ним больше, чем с домом каменным. И одна из них это электрическая проводка. В чем проблема? В том, что электрические сети являются пожароопасными, когда дело доходит до короткого замыкания или перегрузки. В соприкосновении с деревом в таких ситуациях пожара не избежать. Поэтому очень важно грамотно провести монтажный процесс. Но многих интересует и другой вопрос, касающийся возможности проведения электромонтажных работ своими руками. Насколько это скажется на безопасности. Поэтому в этой статье рассмотрим процесс проведения электропроводки в деревянном доме своими руками (как пошаговую инструкцию).

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

  • В пластиковые короба.
  • В гофротрубы.
  • В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.

Электропроводка в металлических трубах

Этапы монтажного процесса по видам проводки

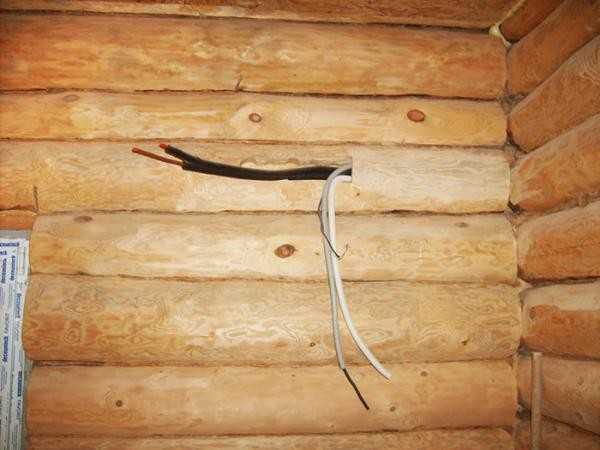

Итак, все начинается с ввода кабеля в дом. Обычно для этого используют самонесущий изолированный кабель (СИП). Это алюминиевый кабель с тремя жилами. Для частного домостроения обычно применяется провод марки СИП 4. У него все жилы имеют одинаковое сечение – 16 мм². Это больше, чем достаточно.

Внимание! Провод СИП обладает повышенной жесткостью, поэтому его очень неудобно разделывать и подключать в распределительном щите. Поэтому рекомендуется на внешней стене дома установить специальный ящик, в который установлен автоматический выключатель с двумя полюсами. К этому автомату лучше и присоединить СИП к верхнему полюсу, а к нижнему, например, провод ВВГ, который протянется сквозь деревянную стену.

Электропроводка в коробах

На сегодняшний день это самый распространенный вид электрической проводки. Для этого используются пластиковые короба, которые при помощи саморезов закрепляются по схеме проведения электрического кабеля. Процесс проходит следующим образом:

Провод СИП-4
  • Производится монтаж короба.
  • В него укладывается кабель.
  • Закрывается крышка.

Обратите внимание на вот какой момент. Сам провод в коробе должен занимать не более 50% всего пространства. Это не жесткое требование, но забитый под завязку короб просто не закроется крышкой. Особенно при наличии угловых соединений.

Правда, на рынке сегодня можно найти короба, в которые можно укладывать кабеля друг на друга. Здесь придется учитывать порядок и последовательность укладки. Но именно этот вариант дает возможность упростить проведение монтажных работ. Рекомендуем короба от компании «Legrand».

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

  • Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
  • Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.
Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Внимание! Во всех вышеописанных операциях необходимо учесть один очень важный момент. Подготовленный к установке кабель необходимо пронумеровать по участкам. Электрики это делают специально для того, чтобы не запутаться. То есть, мастер должен точно знать, куда идет каждый отрезанный кусок, по какому участку его необходимо прокладывать.

Срытая проводка

Есть возможность в деревянном доме провести и скрытую проводку. Процесс этот сложный и связан с проведением обязательных защитных мероприятий. Сам монтаж начинается с высверливания на деревянных плоскостях, по которым будет производиться прокладка электрического кабеля, штроб (канавок). Их глубина должна быть больше, чем внешний диаметр металлических труб, в которые впоследствии провод должен быть уложен.

Штробить деревянные стены надо с помощью фрезерной пилы, которую устанавливают на болгарку. Трубы крепятся или хомутами, или пластинами, которые устанавливаются поперек штробы и закрепляются саморезами. В принципе, все это сделать даже своими руками несложно. Здесь присутствует другое требование. Внутреннее пространство труб надо обязательно заполнить огнеупорным материалом. К примеру, асбестом или специальной пеной. Можно воспользоваться и цементным раствором. Как показывает практика, сделать это непросто.

Если уж совсем строго подходить к требованиям правильного монтажа электрических сетей в металлическом корпусе, то саму трубу надо обязательно заземлить. Хотя по причине большого количества труб заземлением мастера проводят редко. Ведь придется заземлять каждый участок отдельно.

Устройство штробы в стене под электропроводку

Как видите, монтаж электропроводки в деревянном доме – это достаточно большое количество технологий. Какую из них выбрать, решать должен заказчик. Но если ставится вопрос именно открытого типа укладки проводов, то придется учитывать и мнение дизайнера. Вписать в дизайн интерьера комнат трубы или пластиковые короба иногда затруднительно. Поэтому без профессионала здесь не обойтись.

Полезные советы

  • Необходимо точно рассчитать и установить необходимое количество автоматов в распределительном щитке. Специалисты рекомендуют на каждый контур (комнату) монтировать один автомат.
  • Особое внимание электрическим контактам в распределительных коробках.
  • Розетки и выключатели монтируются на деревянные поверхности только при наличии изоляционных прокладок, которые не распространяют огонь.

Уделить особое внимание стеновым проходкам (сквозь стены между комнатами). Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба. После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом.


onlineelektrik.ru

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

  • Составление проекта и расчет общей мощности оборудования;
  • Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
  • Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
  • Прокладка кабелей, разводка их по точкам;
  • Монтаж розеток, выключателей, осветительной аппаратуры;
  • Монтаж заземления и УЗО;
  • Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

  1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
  2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
  3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
  4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
  5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

  • По току, на который они рассчитаны;
  • По типу установки: для скрытой или для внешней проводки;
  • Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

  1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле IНОМ = P / U·cosϕ.  Полученное значение IНОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
  2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле IКЗ = 3260·S/L, где S – сечение провода в мм2, L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
  3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить IКЗ /  IНОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

  1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
  2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

    Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

  3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

    Образец крепления проводки к потолку

  4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
  5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

    Изолирование проводки колпочками СИЗ

  6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

  1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
  2. Устанавливают распределительные коробки в местах соединения кабелей.
  3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
  4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
  5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

    Кабель канал — отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

stroyvopros.net

правила монтажа и варианты прокладки

Один из ключевых принципов монтажа электросетей гласит, что прокладка кабеля ведется по кратчайшему из возможных путей.

Этот принцип распространяется практически на все виды сетей. Место ввода кабеля в частный дом определяется произвольно, но с учетом расположения линии и подводящих проводов.

Подвод электроэнергии к частному дому производится воздушным или подземным способом. Проводка электричества в деревянном доме своими руками — это трудоемкий процесс.

В этой статье мы рассмотрим, как и какую электрическую проводку лучше делать/проводить и использовать в деревянном доме своими руками, какие провода подходят для электропроводки.

Общая информация

Подземный метод подвода электроэнергии достаточно дорог, трудоемок и сложен в реализации, имеет некоторые ограничения по геологическим особенностям грунта. Правильно проложенный кабель считается более надежным по сравнению с воздушным, но ремонт трассы в случае повреждения связан со значительными затратами. В силу упомянутых причин в частном домостроительстве этот способ применяется редко.

Воздушный способ подключения технически проще. Для ответвления по воздуху применяются изолированные медные или алюминиевые провода сечением не менее 10 мм² и 16 мм² соответственно.

Шаг опор 15-20 метров, если расстояние между магистральной линией и домом превышает предельно допустимое, необходимо установить дополнительную опору. Воздушная линия должна проходить на расстоянии не менее 3,5 м над землей, размещение кабелей над крышей дома или других построек категорически запрещено.

Принципиальное отличие деревянного дома от любого другого – горючесть материала. Поэтому в процессе проектирования важно помнить следующее:

  • Прямой контакт проводки со стеной не допускается.
  • Внутренние сети монтируются только из медного кабеля с термоусаживаемыми трубками.
  • Кабели внутренних сетей закладываются в короба из негорючего материала или металлические трубы.
  • Обязательно выполняется расчет максимальной нагрузки на сеть. При этом учитываются мощности всех электроприборов. Включая даже ночник в спальне.

При вводе кабеля в дом необходимо выполнить переход от алюминиевых проводов наружной сети к медным внутренним. На вводе устанавливаются стальные втулки, сквозь которые протягивается вводной провод, в металлической гофре. Это обеспечивает защиту от возможного возгорания и уменьшает риск повреждения провода при осадочной деформации конструкции. Для дополнительной защиты от возможных перегрузок на вводе кабеля рекомендуется устанавливать еще один защитный автомат.

Устройство и выбор типа электропроводки

При соблюдении требований ПУЭ в деревянном доме можно монтировать и скрытую (внутреннюю), и открытую (наружную) проводку своими руками. Исходя из соображений безопасности, предпочтительнее монтаж проводки открытым способом.

Прежде, чем приступать к разработке схемы, следует начертить подробный план дома и каждого помещения с указанием расположения мебели, предполагаемых мест установки бытовой техники и других электроприборов с указанием их типа. При таком подходе уменьшается вероятность установки ключевых элементов сети в труднодоступных местах, рационализируются маршруты прокладки кабеля и достигается заметная экономия материалов.

Оптимальное сечение кабеля выбирается на основе расчета потребляемой мощности по каждому помещению. Рекомендованный запас по токовой нагрузке составляет примерно 30%.

Последовательное подключение нескольких комнат от одного провода запрещено, для каждого помещения прокладывается отдельная линия. Соединения линий с основным кабелем выполняются в распределительных коробках и тщательно изолируются. Поскольку любые соединения являются самыми уязвимыми местами сети, распределительные коробки должны быть установлены так, чтобы к ним всегда имелся беспрепятственный доступ.

Осветительную группу подключения в небольшом доме можно сделать общей для всех комнат. При обустройстве розеточных групп важно помнить, что критичное количество точек в группе – 4.

Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО.

Для внутренних сетей деревянного дома рекомендуется использовать медный кабель типа ВВГнг. Наружная оболочка кабеля этого типа изготовлена из негорючего синтетического материала. Промышленность выпускает несколько разновидностей кабеля ВВГнг с разным количеством жил. Для однофазной проводки рекомендуется трехжильный провод.

Оптимальное решение для внешней защиты проводки в деревянных домах – медные трубки, но можно использовать и короба из негорючего пластика. Объем короба должен быть больше суммарного объема кабелей примерно на 40%. Это упростит процесс монтажа. Металлорукава и гофру из ПВХ в деревянных домах использовать нельзя из соображений безопасности.

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом. Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.

Для деревянных домов рекомендуются щиты открытого типа. На щит устанавливают счетчик, автоматы защитного отключения и заземление.

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

  • На скобах;
  • На изоляторах;
  • В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации. При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью.

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Типичные ошибки

Ошибки в проектировании и воплощении проекта внутренних электрических сетей деревянного дома могут очень дорого обойтись владельцу. Чаще всего приходится сталкиваться со следующими нарушениями технологии обустройства проводки:

  • Неправильное распределение нагрузки. Перегрузка кабельных линий опасна возможным перегревом провода, что приводит к нарушению целостности изоляции и может стать причиной пожара.
  • Слишком малый зазор между проводом и базовой деревянной поверхностью. При этом повышается риск случайного повреждения провода во время монтажа.
  • Неправильный выбор сечения кабеля. Осветительная часть проводки выполняется из проводов сечением 1,5 мм². Для розеточных групп понадобится кабель сечением не менее 2,5 мм². Электроплиты и другое мощное электрооборудование подключают кабелями сечением 4 мм². Использовать осветительные провода для обустройства розеточных групп запрещено, розеточные провода для освещения не применяют из соображений экономической целесообразности.
  • Смешивание низковольтных и высоковольтных кабелей в одной монтажной коробке. Помехи от высоковольтной линии ухудшают работу домашней электроники. В случае ошибок монтажа также не исключаются пробои на слаботочные провода, что может стать причиной пожара.
  • Скрытые распределительные коробки. По статистике примерно половина проблем с электросетями связана с нарушениями соединений проводов. Устранение любых неполадок в проводке связано необходимостью осмотра распределительных коробок. Поэтому важно установить их в местах недоступных для детей и животных, но удобных для проведения ремонта.

Неправильный выбор материалов для защитных оболочек. Кабель-каналы и гофру из ПВХ в деревянных домах использовать категорически запрещено.

Видео-инструкция, как правильно сделать электропроводку (проложить скрытую или провести наружную) в деревянном доме своими руками:

elektrik24.net
