Пылеуловитель для дома – что выбрать / Умные вещи

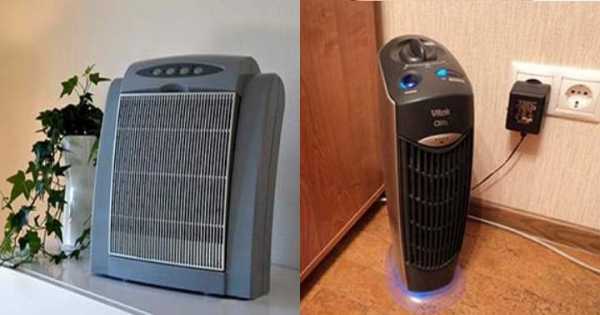

Какие бывают пылеуловители для дома и чем они полезны? Инструкция +Фото и Видео

Даже при частом использовании пылесоса и регулярной влажной уборки квартиры, справится с пылью полностью практически невозможно. Ее частицы плотно оседают на мебели, технике, подушках и мягких игрушках. Для того, чтобы максимально избавиться от пыли, на рынке появилось новое устройство – пылеуловитель для дома.

Принцип работы такого устройства основан на циркуляции воздуха. При этот, попадая в пылеуловитель частицы пыль задерживаются в специальных фильтрах, и на выходе получается очищенный воздух, которым и насыщается помещение. На сегодняшний день можно купить такие устройства в магазинах бытовой техники. Их выбор очень велик и отличаются они между собой по способу очистки.

Виды пылеочистителей

Выделяют следующие разновидности таких устройств:

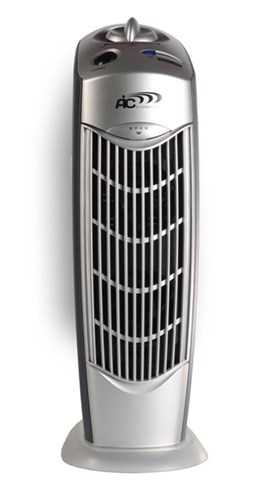

• Электростатический. Такие модели наиболее распространены благодаря невысокой стоимости при этом отличному соотношению цены и качества. Воздух очищается при помощи ионизации. При включении прибора, ионизированный воздух начинает двигаться и притягивать частицы пыли, имеющие отрицательный заряд.


  При этом, пластины самого устройства имеют противоположный заряд, благодаря чему обеспечивают притяжение пыли и оставление их в фильтре. Такой очиститель отличается небольшим потребление электроэнергии и низким уровнем шума. Он также не требует специального ухода, достаточно один раз в неделю удалить остатки пыль с пластин влажной салфеткой. Дополнительной функцией данного прибора является наличие ионозатора. Он нужен для очистки дома еще и от бактерий и вирусов и устранения неприятных запахов.

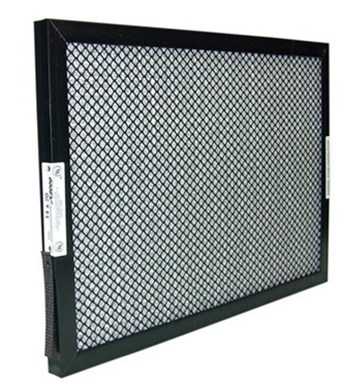

• Устройства со сменными фильтрами. Они оснащены НЕРА-фильтрами ( такими же, как некоторые модели пылесосов), которые способны улавливать мельчайшие частицы пыли. У такого устройства есть положительные отзывы от аллергиков и семей с детьми.  Существенным недостатком является высокая цена как на само устройство, так и на фильтры, которые необходимо менять 1-2 раза в год в зависимости от частоты использования.

ВНИМАНИЕ! Некоторые устройства подразумевают определенное количество замен фильтров, после чего их необходимо утилизировать. Информация об этом будет указана в техническом паспорте очистителя.

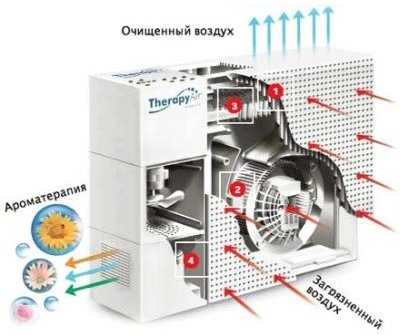

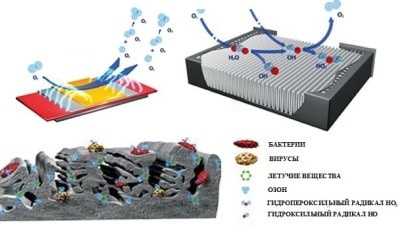

• Фотокаталитические пылеуловители отличаются наибольшей эффективностью, и, как следствие, более высокой ценой. Взаимодействие ультрафиолета и катализатора позволяет не только очистить воздух от пыли, но и обеззаразить его. Принцип работы данного вида состоит в том, что УФ-свет, попадая на поверхность катализатора, образовывает натуральные вещества с высокой способностью окисления. Эти вещества, в свою очередь, способны разлагать на нано-частицы любую попадающую пыль и загрязнения.


  Также они помогают бороться с табачным дымом и неприятными запахами. Благодаря тому, что расщепление происходит на молекулярном уровне, остатки пыли нигде не накапливаются и нет нужны менять фильтры, воздух просто становится очищенным. Единственным элементом, который может выйти из строя является ультрафиолетовая лампа. Но, как правило, срок ее эксплуатации очень продолжительный, от 1 года до 3-х лет. К недостатком такого вида очистителя можно отнести высокий уровень шума и энергопотребления.

Некоторые производители комбинируют фотокаталитические очистители с ионозаторами и электростатическими устройствами, что повышает эффективность, но при этом увеличивается и цена.

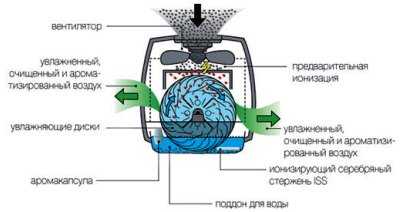

• Мойка воздуха. Такое устройство представляет собой симбиоз очистителя и увлажнителя. Фильтром в данном случае является вода. Она одновременно способствует очищению и увлажнению. Стоит такой прибор довольно дорого, при это не отличается высокой эффективностью. Также в нем необходимо регулярно менять воду, иначе положительного эффекта от работы такого очистителя вовсе не удастся достичь.

Как выбрать пылеочиститель

Исходя из многообразия видов пылеуловителей, возникает вопрос, какой все-таки выбрать?

Существуют основные критерии, которыми следует руководствоваться при выборе устройства:

• Площадь комнаты. Каждый прибор рассчитан на очистку определенной площади, о чем будет указано в его характеристиках. Поэтому при расчете стоит учесть, нужны ли приборы в каждую комнату или достаточно одного, который будет перемещаться по дому;

• Количество пыли. Довольно сложно его оценить. Но, при наличии в доме большого количества электронных приборов или мягких игрушек лучше отдать предпочтение устройствам с НЕРА-фильтрами или фотокаталитическим. Они быстрее и эффективнее справятся с задачей очистки воздуха;
• Если кто-либо из жителей дома является аллергиком, стоит выбрать устройства с НЕРА-фильтром, так как они справляются с мельчайшими частицами пыли и позволяют людям с аллергией комфортно дышать. Также можно рассмотреть мойку воздуха, которая дополнительно увлажнит воздух, облегчив дыхание;
• Производители. На сегодняшний день хорошо зарекомендовали себя очистители фирм Керхер,Daikin, Electrolux, Boneco и другие. В выборе могут помочь отзывы пользователей о конкретном устройстве.

Таким образом, домашний пылеуловитель помогает в очистке воздуха и создании в доме более комфортной атмосферы.

kakchistim.ru

Электронный пылеуловитель | Полезное своими руками

Любая домашняя пыль состоит из огромного комплекса аллергенов, которые человек вдыхает вместе с воздухом. Частицы пыли повреждают стенки альвеол, нарушая первый иммунный барьер и открывая путь инфекциям и аллергенам. Аллергия на пыль проявляется такими симптомами, как насморк, чиханье, слезящиеся глаза.

Особенно вредна пыль образовавшаяся в результате естественного разрушения искусственных материалов (поролон, всевозможные утеплители, обои, обивка для мебели, ковры, паласы и т.п.)

В такой пыли накапливаются соединения свинца и пестициды, а также микроскопические пылевые клещи, способные вызывать аллергические реакции и, даже астму.

Поэтому необходимо принимать все меры, чтобы снизить содержание пыли в жилых помещениях (особенно в воздухе).

Обычно для очистки воздуха от пыли применяют сложные и громоздкие механические фильтры, имеющие низкую производительность.

Заметно увеличить производительность и уменьшить размеры воздухоочистительных установок можно, применив электронный пылеуловитель.

Принцип действия такого пылеуловителя заключается в том, что загрязненный воздух проходит через металлическую трубу 1, внутри которой установлены две проволочные сетки 2 и 3, играющие роль фильтра.

Сетка 2 изолирована от короба и находится по отношению к нему под постоянным положительным напряжением 5,2 кВ. Сетка з имеет надежный электрический контакт с коробом (заземлена). Частицы пыли, проходя через первую сетку, приобретают сильный электрический заряд, который заставляет их оседать на сетке второго фильтра, имеющей по отношению к первой сетке отрицательный потенциал.

Для очистки от крупных частиц между первым и вторым фильтрами установлен дополнительный механический фильтр 4. Очищенный от пыли чистый воздух выходит из противоположного отверстия трубы, а пыль осаждается на дне, вблизи второго фильтра.

Устройство электронного пылеуловителя несложно, но требует источника постоянного напряжения 5,2 кB. Его можно собрать по предлагаемой схеме. Он представляет собой выпрямитель сетевого напряжения, состоящий из повышающего трансформатора Тр1 и выпрямителя с удвоением напряжения на диодах Д1, Д2 и конденсаторах С2, С3.

Ограничение выходного тока до безопасной для человека величины 5 ма осуществляется с помощью токоограничительных резисторов R1-R3, а также дополнительной обмотки III, трансформатора Тр1, (вместе с конденсатором С1 она образует феррорезонансный стабилизирующий контур). Действие его сводится к тому, что в случае превышения выпрямленного тока более 5 mA, напряжение на выводах обмотки II снижается.

Неоновая лампа Л1 в данном устройстве играет роль сигнализатора величины выпрямленного напряжения. Включается она параллельно резистору R1.

Сопротивление его подобрано таким образом, чтобы при выпрямленном напряжении 5,2 kV падение напряжения на резисторе R1 составляло около 100B, то есть достаточное для зажигания неоновой лампы.

По мере накопления пыли на второй сетке, происходит увеличение потребляемого тока, это приводит к понижению выходного напряжения. Лампа Л1 гаснет, что свидетельствует о том, что пылеуловитель требует очистки.

Очистку устройства можно производить только после выключения питания.

В выпрямителе пылеуловителя использованы кремниевые диодные столбы и высоковольтные конденсаторы, применяемые в телевизорах. Трансформатор Тр1, с целью повышения его электрической прочности, залит эпоксидной смолой.

В качестве диодов Д1 и Д2 можно использовать кремниевые высоковольтные выпрямительные столбы Д1006-Д1008.

electro-shema.ru

Электростатический очиститель воздуха своими руками: советы от мастера

Любое жилище имеет огромное количество «генераторов» бытовой пыли, среди которых сам человек, мягкая мебель, книги и мягкие игрушки занимают первое место. И чтобы человек не придумывал, все равно пыль производится и ни чего с этим не поделаешь.

В процессе «технической революции» и наполнения наших домов электрическими приборами стали замечать, что некоторые электроприборы имеют свойство притягивать пыль. Исследуя эту особенность, учеными и был разработан электростатический воздухоочиститель. Этот достаточно простой и эффективный прибор стал очень популярен во всем мире и о нем пойдет речь в этой публикации.

Принцип действия и конструкция очистителя

Принцип работы электростатического очистителя воздуха достаточно прост: на электроде создается коронирующий заряд, который производит ионы с определенным зарядом. Заряженные ионы начинают двигаться в сторону противоположно заряженного электрода захватывая по пути молекулы воздуха, пыль, бактерии и пр. После чего все ионы и загрязнения, получившие заряд оседают на электроде, а очищенный воздух поступает обратно в комнату.

Конструктивно, такие очистители состоят из:

• Корпуса, в котором выполнены отверстия для забора загрязненного и вывода очищенного воздуха.
• Фильтра, картриджа или патрона, в котором воздух проходит ионизацию, попадая в поле высокого напряжения.
• Пылесборника, в котором находятся электроды с противоположным зарядом.
• Платы управления и блока питания.

В некоторых моделях электростатических воздухоочистителей установлен вентилятор для повышения производительности и для прокачки воздушной смеси через дополнительные ступени фильтрации, если таковые предусмотрены.

к оглавлению ↑

Достоинства и недостатки

Основным достоинством таких воздухоочистителей является эффективность очистки воздушных масс от загрязнений, размером менее 1 мкр., при минимальном расходе электроэнергии. Мощность бытовых электростатических очистителей воздуха редко когда превышает 25-45 Вт. Кроме этого, еще одним немаловажным фактором в поддержку использования таких очистителей, можно считать тот факт, что электростатический фильтр не нуждается в замене: время от времени его необходимо снимать и промывать в теплой воде. Воздухоочиститель без сменных фильтров значительно снижает затраты на его эксплуатацию. Если модель очистителя не оснащена вентилятором, то в ней нет движущихся частей, а это значит, что она полностью бесшумна. Это еще один большой плюс электростатическим очистителям.

Теперь немного о недостатках. Почему немного – потому что их действительно всего один, но достаточно серьезный. В процессе работы, такой аппарат производит не только ионы с определенным знаком заряда, а и озон, который является сильнейшим окислителем.

Этот газ в малой концентрации обладает потрясающими обеззараживающими свойствами. Неконтролируемое превращение кислорода в озон может привести к достаточно серьезным последствиям. Наиболее пагубное влияние озон оказывает на:

• Органы дыхания человека.
• Свойства холестерина, придавая ему нерастворимые формы.
• На систему размножения человека, убивая мужские половые клетки и препятствуя их образованию.

В нашей стране озон отнесет к вредным веществам с высшим классом опасности. ПДК содержания озона в воздухе для населенных пунктов составляет 0,03 мг/м³.

к оглавлению ↑

Правила выбора электростатического воздухоочистителя

• Выбирать прибор следует исходя из его мощности, т.е на объем какого помещения он рассчитан.

  Устройства с высокой мощностью оснащены вентилятором, который производит шум.

• Уровень шума. Следует обращать внимание на приборы с уровнем шума не более 40Дб.

• Наличие дополнительных ступеней очистки.

  Для продавливания воздуха через фильтры требуется наличие вентилятора.

• Безопасность. При выборе воздухоочистителя с электростатическим фильтром обращайте внимание на количество озона, который он вырабатывает. Напоминаем, максимальная среднесуточная концентрация озона не должна превышать 0,03 мг/м³.
• Исполнение. На современном рынке климатической техники присутствуют воздухоочистители такого типа, настенного, потолочного, напольного и настольного исполнения. Выбор очистителя зависит исключительно от ваших предпочтений.

В связи со сравнительной дороговизной этого прибора, многие наши соотечественники задают вопрос о том, как его сделать своими руками. Электростатический очиститель воздуха своими руками, конечно изготовить можно и в этом нет ничего сложного: если немного покопаться, в сети можно найти массу схем, инструкций и даже книг. (Одна из них называется «Домашний практик», выпуск 7)

Несмотря на высокое напряжение, можно избежать поражения электрическим токомни, выполняя элементарные требования по технике безопасности. Но, контролировать производство озона в домашних условиях очень сложно или даже практически невозможно. Ввиду высочайшей токсичности озона, мы не рекомендуем собирать электростатический воздухоочиститель своими силами.

Если производитель нее указывает данных по выделению озона, то на такой очиститель не стоит обращать внимание, каким бы привлекательным по стоимости оно ни было.

ventilationpro.ru

Недорогой и эффективный пылеулавливатель

Во время работы в мастерской образуется много пыли. Для того что бы поддерживать относительный порядок нужно часто пользоваться пылесосом. И если у современных моделей пылесосов мусор попадает в контейнер, то старые модели в большинстве своем используют для сбора мусора одноразовые мешки. Постоянная замена мешков дорогое удовольствие. Да и на современных моделях пыль забивает фильтры. Исправить ситуацию поможет дополнительный пылесборник. Именно такое приспособление и решил сделать мастер-самодельщик.

Инструменты и материалы:
-Пластиковое ведро с крышкой;
-Два колена из ПВХ;
-Два шланга пылесоса;
-Переходник;
-Четыре винта;
-Клей;
-Термоклей;
-Дрель;
-Газовая горелка;
-Нож;
-Маркер;

Шаг первый: соединение колена и шланга
Для проекта автор использовал два колена 45 и 90^о. По окружности широкой части 45^о колена автор сверлит четыре отверстия для винтов. С внутренней стороны колена наносит клей. Соединяет колено с всасывающей трубой пылесоса и фиксирует винтами.

Шаг второй: верхняя часть
К центру крышки прикладывает торец колена, обводит маркером. Сверлит в крышке отверстие. Устанавливает в отверстие колено. Наносит на место соединения термоклей.

Шаг третий: соединение шланга с переходником
Всасывающий шланг пылеуловителя автор решил сделать съемным. Отрезает от шланга широкий конец. Надрезает край шланга. Для размягчения обрабатывает горелкой и надевает на него переходник.

Шаг четвертый: установка бокового колена
Здесь автор использует колено 90^о. В верхней части ведра делает отверстие. Устанавливает колено как показано на фотографии. На место соединения, с двух сторон, наносит термоклей.

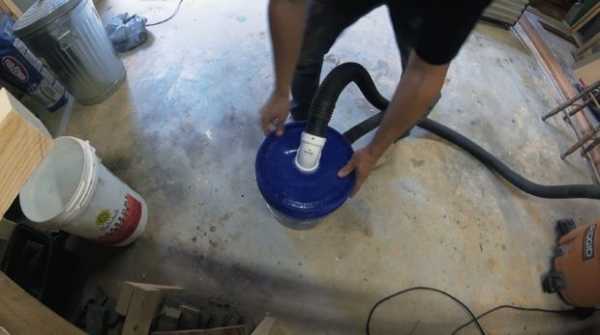

Шаг пятый: испытания
Осталось подсоединить шланг и проверить пылеулавливатель в работе. Как видно из фотографий во время испытания весь мусор остался в пылесборнике.

Вот так с минимумом затрат автор сделал эффективное приспособление. Процесс изготовления пылеулавливателя можно посмотреть на видео.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Циклон своими руками (пылеуловитель) в мастерской | Своими руками

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

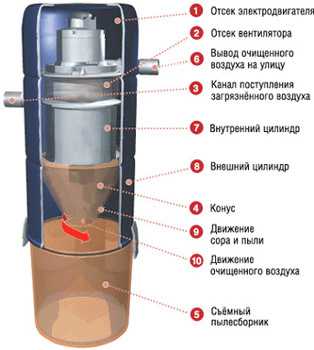

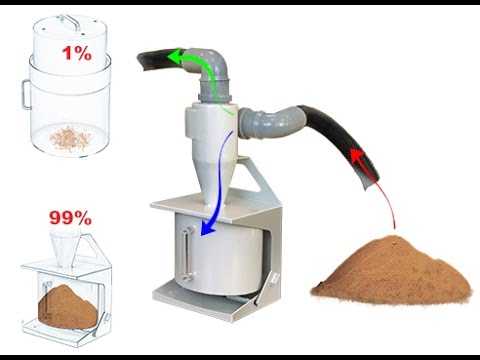

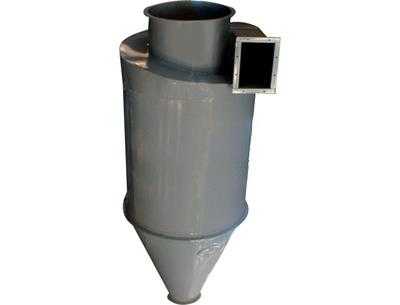

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

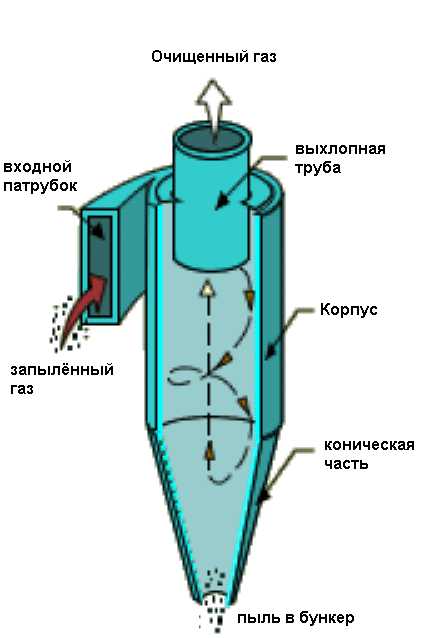

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).

---

Ссылка по теме: Как выбрать сварочный аппарат – типы сварочных аппаратов, инверторы, оборудование для сварки, виды электродов.

---

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

---

Читайте также: Как правильно пользоваться (красить) краскопультом распылителем

---

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

---

Ссылка по теме: Как и какой выбрать компрессор для работы по дому и в мастерской.

---

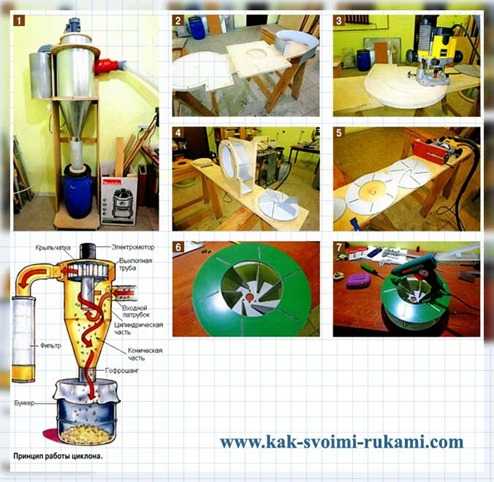

Циклон своими руками – фото

1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
2. Заготовки для вентилятора.
3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
4. Готовые для сборки корпус и вентилятор.
5. Перед приклеиванием лопастей.
6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
9. Мощный мотор может превратить циклон в настоящий пылесос!
10. Заготовки для корпуса циклона.
11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
12. Готовая конусная часть ожидает сборки.
13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
15. Камазовский фильтр для тонкой очистки воздуха после циклона.
16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края

---

КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ

---

Вытяжка для мастерской своими руками

После работы в мастерской остается много опилок и пыли. Чтобы ускорить процесс уборки, смастерил систему вытяжки с циклоном. Своей идеей хочу поделиться с коллегами по столярному делу.

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.

3. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
4. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
5. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
6. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
7. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
8. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

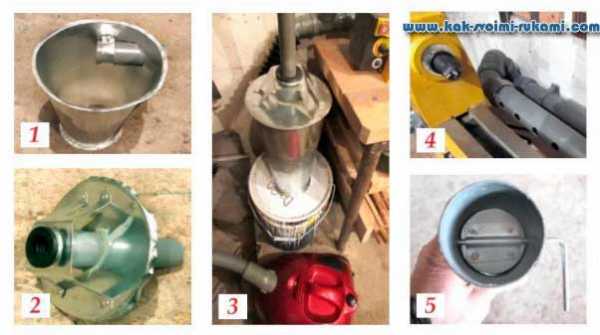

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

© Автор: Анатолий Матвейчук, г. Заводоуковск. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Мини-пылесос своими руками (фото) Как сделать мини пылесос из…

Ночник из светодиодов своими руками Как сделать ночной светильник своими…

Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ…

Кресло из банок своими руками Кресло из банок для террасы Увидела…

Светильник из керамической плитки своими руками (фото+схема) Ночник своими руками из керамической…

Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…

Полка для зарядки гаджетов своими руками И зарядка под рукой Приобрел розетку…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Делаем самодельный очиститель воздуха на батарейках

Воздух в помещении не может быть идеально чистым. Вредную пыльную взвесь и токсины способны выделять даже «безобидные» предметы обстановки. Негативный список дополнит шерсть животных, запах неудавшихся блюд, дым от работы паяльника… Перечень можно пополнять бесконечно, особенно если с приведенными пунктами плохо справляется вентиляция. Средство борьбы есть – очищение или фильтрация воздушной массы, для осуществления которой не обязательно приобретать недешевое заводское устройство. Сделать можно очиститель воздуха своими руками, сэкономив при этом немалую сумму для покрытия насущных нужд семейного бюджета.

Изобретать велосипед не придется. Все возможные способы удаления загрязнений досконально исследованы производителями бытовых устройств очистки. Изучив их принцип работы можно соорудить личную полезную самоделку.

Принцип очищения воздуха заключается в улавливании вредных компонентов, промышленные устройства могут к тому же ионизировать состав воздушной массы

Очищение воздушной массы в помещении выполняют:

• Простая механическая фильтрация. Действие заключается в задержании крупных взвешенных в воздухе частиц, шерсти животных. Для их улавливания канал приточно-вытяжной вентиляции оборудуется мелкой металлической сеткой.

Для осуществления механической очистки воздух засасывается в прибор вентилятором, после фильтрации и насыщения полезными ионами и влагой возвращается в помещение

• Электростатическая чистка. Действует она за счет притяжения частиц с разными зарядами. Положительно заряженная пыль улавливается отрицательно заряженными пластинами устройства. Электростатический фильтр отлично собирает копоть и пыль, но не улавливает органические загрязнители и токсины.

[include id=»1″ title=»Реклама в тексте»]

• Водяная «мойка» воздуха. Функционирует за счет притяжения отрицательно заряженной водой летающих в воздухе вредных молекул с положительным зарядом.
• Адсорбирующая очистка. Принцип действия ее основан на способности таких веществ, как уголь, сода, эфирные масла, ряд специй и пряностей, поглощать вредные токсичные молекулы порами. Адсорбция сократит содержание веществ с негативным «ароматом», молекул угарного газа, окислов азота и других вредных примесей в воздухе.

Не будем увлекаться описанием способов очистки, позволяющей избавиться от микроорганизмов, мельчайших распространителей инфекций и микрочастиц. Подобные методы фильтрации воздуха необходимы в лабораториях исследовательских институтов, в хирургических операционных. Рассмотрим вариант, который обязательно найдет применение в быту.

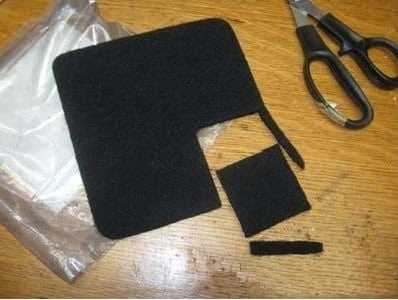

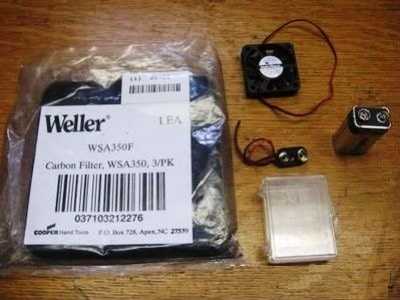

Для производства несложного устройства очистки с угольным фильтром нужно будет запастись:

• миниатюрным вентилятором, работающим при напряжении 12 В;
• батарейкой Крона и клеммой для нее;
• коробочкой из пластика, размер которой позволит установить внутри нее вентилятор;
• угольным фильтром.

Мастеру необходимо будет купить батарейку типа «Крона» на 12 В, вентилятор, угольная фильтрационная пластина, и пластиковый контейнер для корпуса

Процесс изготовления самоделки ↑

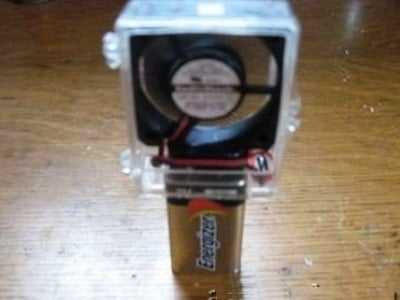

Коробка будет служить корпусом. Вентилятор необходим для циркуляции очищаемой воздушной массы, батарейка потребуется для питания кулера. Значит, на корпусе нужно сделать отверстия для подсоединения батарейки и для обеспечения свободной подачи на угольный фильтр воздуха, поток которого будет стимулировать вентилятор.

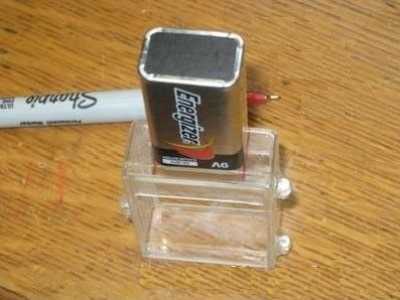

• Маркером на пластиковой коробке разметим линии будущих пропилов для поступления и для отвода очищенного воздуха на крышке и дне, для подключения питающего элемента в центре нижней грани.

На нижней грани пластиковой коробки должно быть отверстие для присоединения питающего элемента

• Аккуратно пропиливаем отверстия по намеченным линиям.

Отверстия на пластиковой коробке можно пропилить лобзиком или острым ножом

• Батарейка к вентилятору будет присоединена с помощью клеммы. Повысить надежность контакта лучше припоем.
• Клемму к вентилятору надо приклеить, после чего проверить работоспособность созданного «узла».
• Получив подтверждение правильно выполненного подключения, все элементы устанавливаем в корпус-коробку.

[include id=»2″ title=»Реклама в тексте»]

Все компоненты будущего устройства объединяем — самодельный прибор для очистки воздуха почти готов

• В соответствии с габаритами коробочки вырезаем угольный фильтр. Его нужно уложить поверх вентилятора.

Осталось только вырезать фильтр и установить его поверх вентилятора

Вот и готов самодельный очиститель воздуха, на сборку которого ушло минимум времени, не было затрачено особых средств и сил.

Как сделать очиститель с увлажнителем ↑

Принцип сооружения аналогичен. Только потребуется более объемный контейнер, в котором отверстие нужно будет сделать лишь под вентилятор и под источник питания. Пропилить надо еще и отверстия под болты, с помощью которых вентилятор нужно зафиксировать в зоне верхней плоскости самодельного устройства. Нижняя часть очистителя будет заполняться водой.

Вместо батарейки можно использовать 12-вольтовый блок питания, что позволит подключить устройство к стационарной сети. Если воду в очищающем приборе обогатить морской солью, воздух в комнате будет еще и ионизироваться, насыщаться полезными молекулами.

Схема и принцип работы заводского устройства очищения и увлажнения воздуха: запас воды в поддоне необходимо регулярно пополнять, для ионизации потребуются специальные добавки

Ориентируясь на уже внедренные в производство технические разработки, вполне можно сделать любое устройство собственноручно. Супер сложного в самодельных приборах для очистки воздуха ничего нет. Все основано на грамотном применении законов физики, на усердии, трудолюбии и умении пользоваться инструментами.

strmnt.com

Циклоны для очистки воздуха от пыли: виды, изготовление своим руками

Владельцам небольших мастерских и просто домашним мастерам часто приходится сталкиваться с проблемой очистки воздуха после интенсивных работ по обработке древесины, шлифовке металлических поверхностей и т.д. Обычная вентиляция помещения тут не поможет, потребуется смонтировать специализированное оборудование. При известных навыках его можно сделать и своими руками.

Циклон для очистки воздуха от пыли

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

1. допустимую дисперсность частиц, которые поступают в циклон, мкм.
2. эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм³;
3. производительность циклона, в м³/ч;
4. граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
5. внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ. Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах. Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров.

Принцип работы циклонного пылеуловителя

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

• корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;
• патрубок – один или несколько, куда поступает исходный загрязнённый воздух;
• выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;
• входной фильтр (или их система) в качестве стружкоотсоса;
• приёмное ведро;
• приводной электродвигатель;
• вентилятор.

Устройство циклонного пылеуловителя

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

Результат работы циклона

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель  до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Выбор электродвигателей для циклонов

№ улитки	Диаметр входного раструба (соответствует диаметру крыльчатки), мм	Производительность по воздуху, м3/ч	Рекомендуемая мощность электродвигателя, Вт	Число оборотов вала, мин-1
2.5	80…150	До 1700	500	3000
3.15	250…300	До 5100	2200	2800
4	500…630	До 8400	5500	1430

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

• комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
• звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
• воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
• ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;
• фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
