Расчет лестницы в частном доме: рекомендации специалистов

Правильно просчитанная и оформленная лестница станет отличным дополнением интерьера.



Новое строительство, равно как и ремонт, являются для нашего соотечественника едва ли не самой большой головной болью. Возведение дома или ремонт квартиры требует очень серьезных материальных и физических затрат. Также часто человек, который сталкивается с ремонтом, старается выполнить своими руками все, что в его силах. С одной стороны, разумеется, преследуется цель экономии средств, с другой стороны просыпается банальный интерес – а смогу ли я? В большинстве случаев, оказывается, что практически все строительные работы под силу выполнить даже не специалисту в той или иной сфере. Это касается и такой задачи как проектирование и расчет лестницы, что особенно актуально для частного домостроения.

Прежде чем бежать в строительный гипермаркет или на рынок, уделите немного времени математике. Для начала вам нужно будет рассчитать конструктивные элементы лестницы, и только потом отправляться за материалами для конструкции. В данной статье мы расскажем  как рассчитать правильно, в соответствии с нормами проектирования, безопасности и, конечно же, здравого смысла. Благодаря этой статье вы сможете своими руками возвести лестницу в частном доме из любых материалов.

Особенности конструктивного расчета

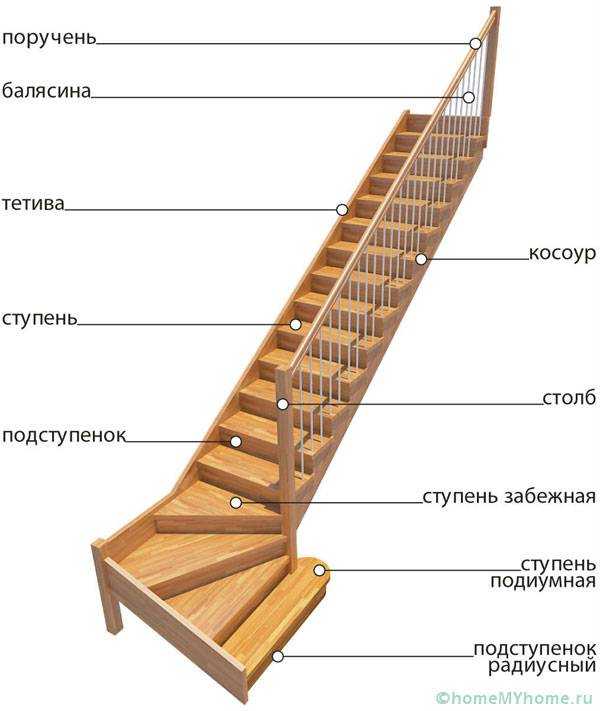

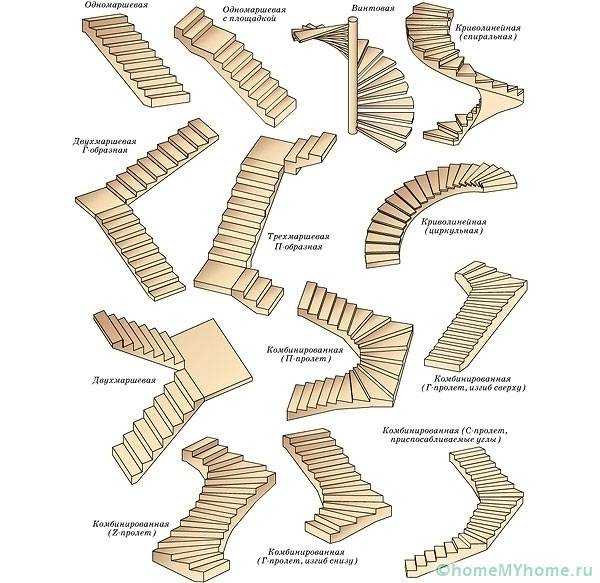

Благодаря нашему ресурсу, вы уже смогли ознакомиться и с типами конструкций лестниц, и с основными строительными материалами, применяемыми для их изготовления. В жилом доме наиболее распространенными являются маршевые лестницы из дерева, реже – металлические или железобетонные конструкции. Прежде чем приступать к поэлементному проектированию лестницы своими руками, необходимо прикинуть длину лестничного марша, выбрать материал и рассчитать несущую способность лестничного каркаса.

Даже сложную, на первый взгляд, конструкцию без проблем можно собрать самостоятельно, если подойти к этому вопросу правильно.



Для определения несущей способности принято расчленять целостную конструкцию на отдельные балки – обязательно статически определимые. В зависимости от типа защемления лестничного марша – жесткого с двух сторон, шарнирного, а может быть и вовсе консольного – выбирается формула для определения главных силовых факторов. Что особенно важно учесть при расчете конструкции своими руками? Ходьба и бег по лестнице – это своеобразный вид динамических воздействий, пусть даже незначительных. Поэтому несущие конструкции лестницы обязаны иметь достаточную жесткость, которая обеспечит прогиб не более 1/400 пролета. Суммарная нагрузка (постоянная + временная) на лестничные марши и площадки жилого дома должна составлять не более 300 кг/м2.

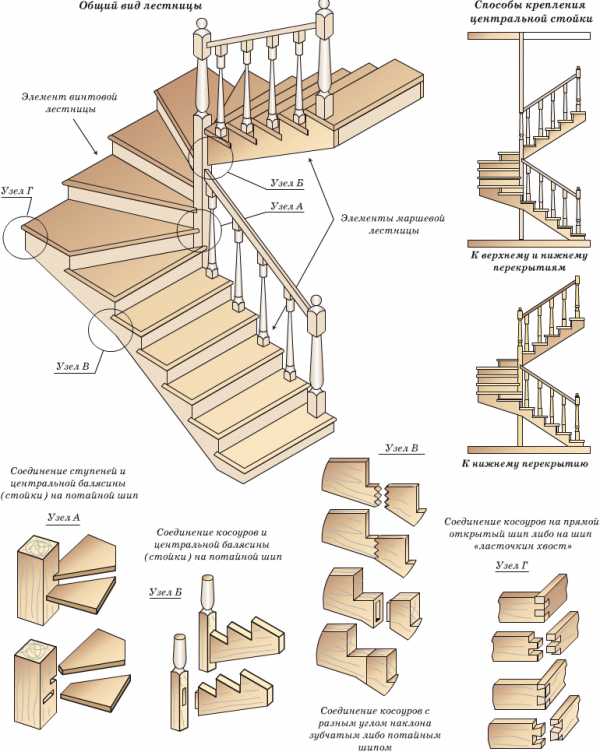

Способы крепления опорных косоуров деревянной лестницы к площадочной балке.

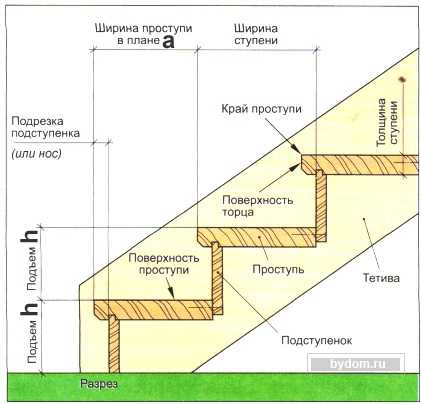

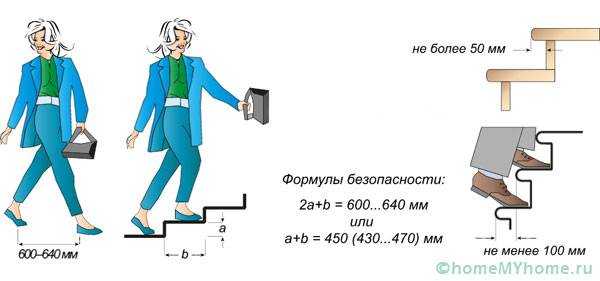

Знакомимся с нормами расчета ступеней

Научно подтверждено, что энергозатраты на преодоление горизонтальной дистанции вдове меньше, чем затраты энергии на подъем по наклонной поверхности. Благодаря этому практически установлена формула лестницы, которая будет максимально комфортной и безопасной для эксплуатации: размер проступи и удвоенная высота подступенка в сумме должны давать средний шаг взрослого человека. Проекция человеческого шага считается равной в среднем 600 — 640 мм. Тогда, обозначив высоту подступенка буквой a, ширину проступи – буквой б, формула будет иметь вид: 2а + б = 600-640 (мм).

Альтернативный метод расчета размера ступеней



Рассчитать эти параметры можно и более простым способом: а + б = 450 (мм). Эту величину допустимо корректировать на 20 мм с большую или меньшую сторону.

Следуя данным рекомендациям, можно сделать вывод, что ступень обязана обеспечивать комфортный шаг, когда нога опирается на проступь всей плоскостью. Поэтому для проступи назначают ширину в диапазоне 200-320 мм. Наиболее часто проступь принимают равной 300 мм, а высоту подступенка назначают 150 мм. Данные геометрические размеры гарантируют, что по лестнице вам будет удобно передвигаться без опасности для здоровья.

Идея!

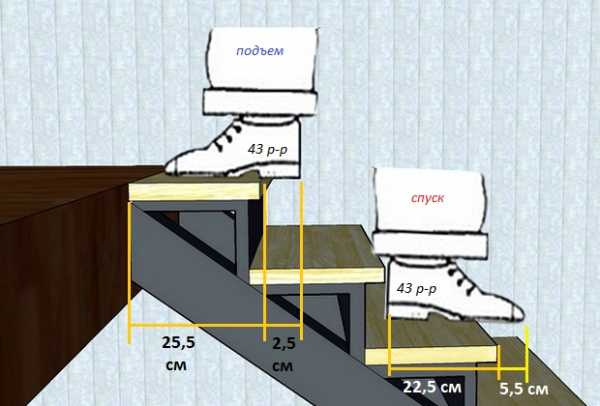

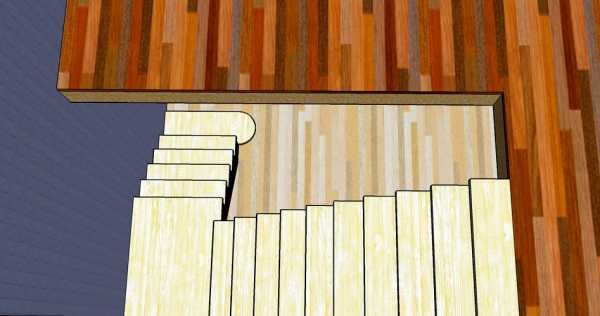

Сделав проступь навесной, можно увеличить ее ширину. Отметим, что длина нависания над ниже идущей ступенью принимается в пределах 50 мм для железобетонных или 30 мм для лестниц из древесины.

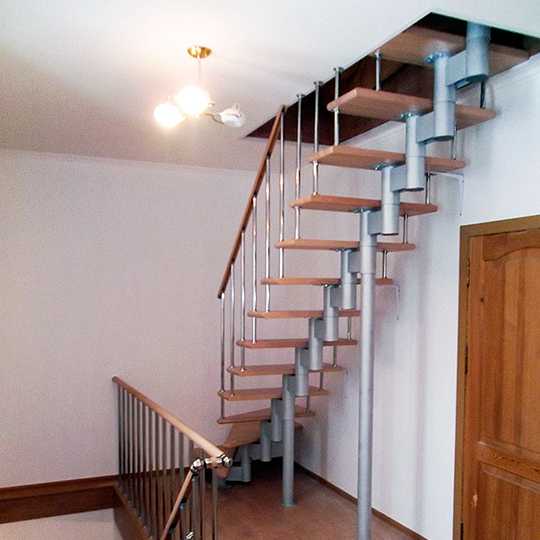

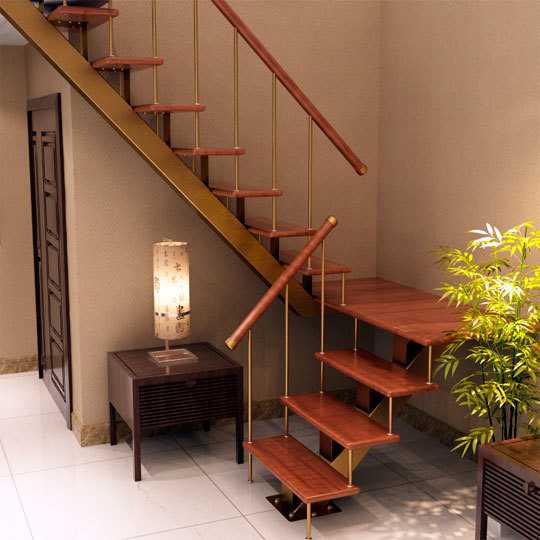

Пример нависания ступеней в лестнице на больцах.



Определяем безопасный и комфортный наклон лестницы

Говоря об условиях комфорта передвижения по металлической лестнице или по конструкции из другого материала, следует отметить, что важны и размеры ступеней, и угол наклона ее полотна к горизонтальной поверхности. Считается, что наибольшей эксплуатационной надежностью и удобством характеризуются конструкции, которые имеют угол наклона равный 23-37 градусов.

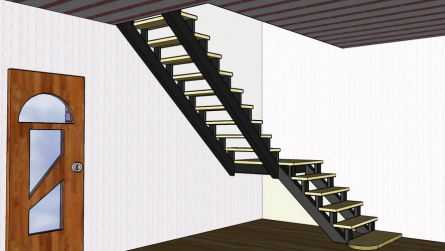

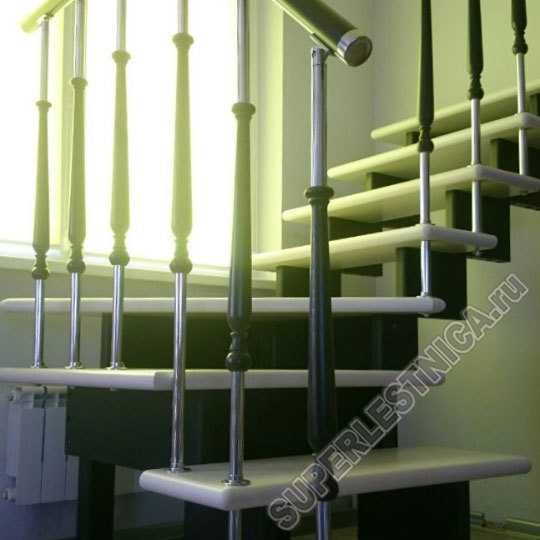

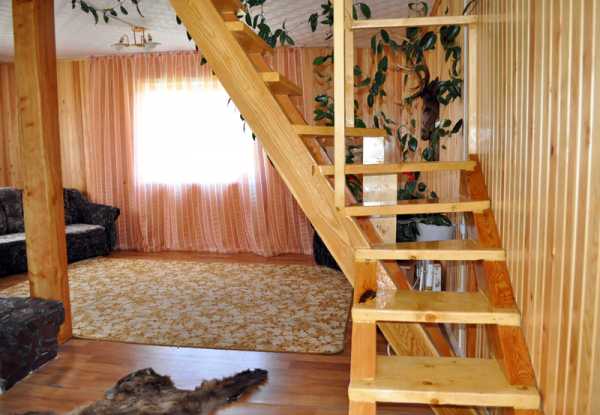

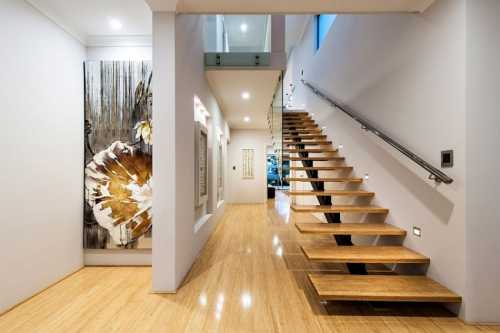

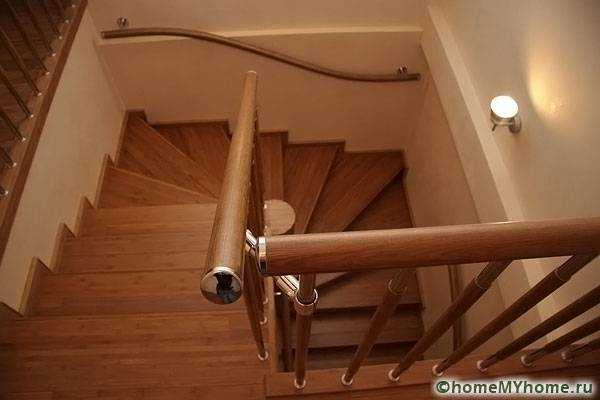

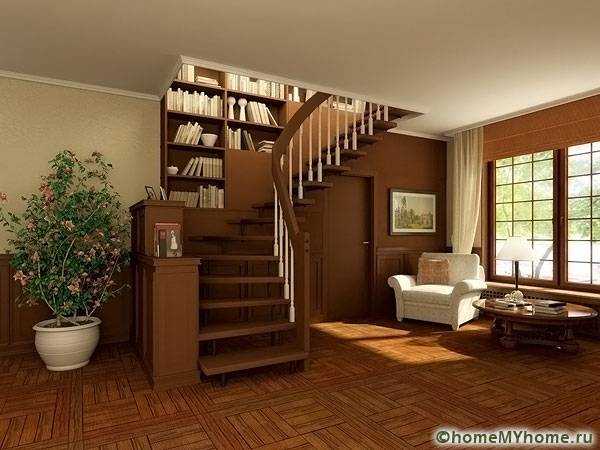

Пример лестницы с комфортным углом наклона марша.



Лестницы с большей пологостью занимают больше места в помещении, крутые же наоборот позволяют экономить пространство. Но, с точки зрения рациональности, практической ценности не представляют ни те, ни другие. Когда угол наклона меньше 23 градусов, можно обойтись обычным пандусом. Наоборот же, если угол наклона превышает 45 градусов, то логичнее использовать приставные стремянки. Когда угол наклона больше 40-45 градусов, спускаться с лестницы необходимо спиной вперед, иначе это будет попросту небезопасно.

Угол наклона лестничного марша изменяется, в зависимости от предназначения лестницы.



Угол наклона совместно с высотой этажа определяют количество ступеней в одном марше. Если вы определились, где в плане будет расположена лестницы, измерили высоту этажа, можно рассчитать число ступенек своими руками графическим способом. Затем по формулам проверяют на безопасность размер проступи.

Совет!

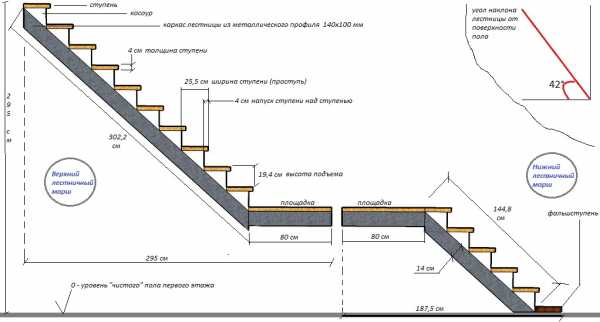

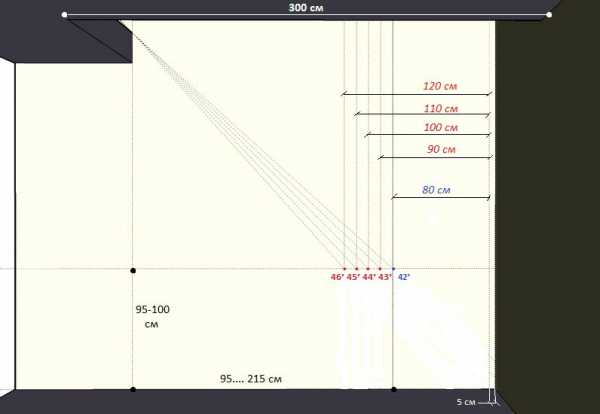

Чтобы построить точный разрез лестницы лучше всего использовать бумагу «миллиметровку»: на удобной бумаге в клетку правильно сделать расчет лестницы в частном доме своими руками будет проще всего.

Пример простого чертежа лестница на миллиметровке.



Еще несколько рекомендаций

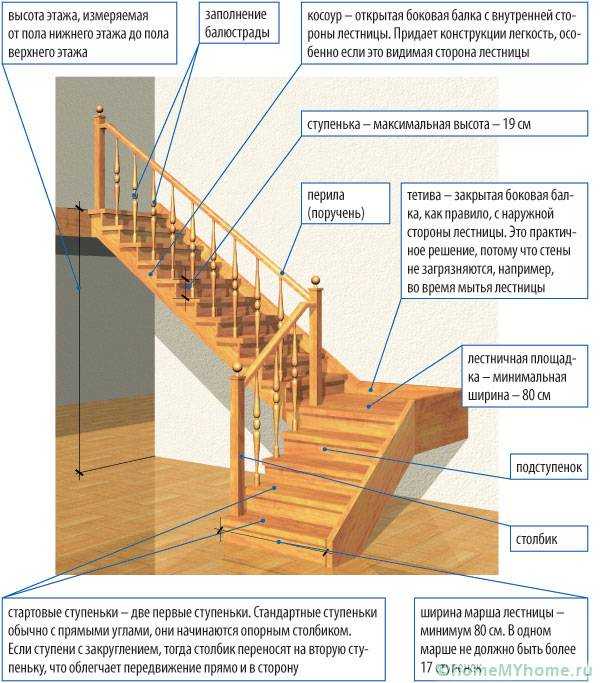

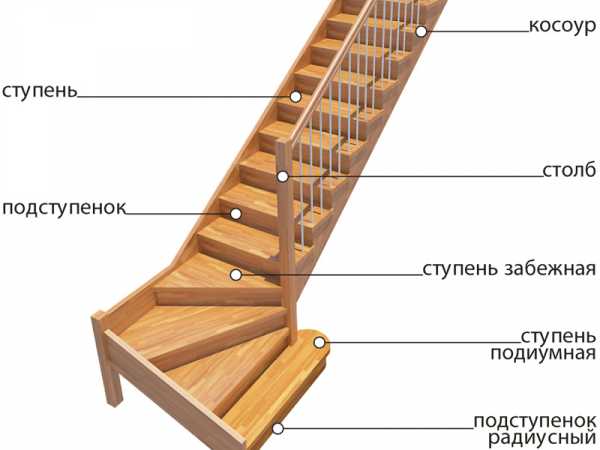

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется.



Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.



Лайфхак для корректирования и просчета размеров лестницы

Итак, как мы уже успели отметить, каждый шаг по лестнице, которая имеет различные по высоте ступени, таит в себе опасность травмирования, особенно ночью. Поэтому, чтобы рассчитать как выровнять высоту ступеней своими руками в жилье с нестандартными высотами этажей, рекомендуется занизить уровень чистого пола лестничной площадки, находящейся сверху, по отношению к полу всего этажа. Эту разницу не следует делать прямой (в виде порожка), а организовать небольшой пандус. Угол наклона пандуса будет незначительным, поэтому не доставит дискомфорта при ходьбе.

Существует другой простой способ определения размера ступеней — графический. Определить ширину и высоту каждой ступени можно при помощи элементарного графика. Если учесть, что человеку удобно сделать шаг, равный на плоскости 620 мм, то поймете также и то, что поднять свою ногу он способен только на половину указанной высоты – на 310 мм. Нанеся на горизонтальной оси разбивку с шагом 620 мм, а на вертикальной – через 310 мм и, обозначив угол наклона лестницы, вы получите точки пересечения, которые будут соответствовать оптимальным параметрам. Какими бы ни были лестницы по материалу (металлические или деревянные, стеклянные или бетонные), данная техника справедлива и применима только для маршевых конструкций.

Можете также воспользоваться одним из многочисленных сервисов расчета лестниц

---

---

lestnitsygid.ru

Расчет лестницы в частном доме

Правильный расчет параметров лестницы для частного дома

Правильно просчитанная и оформленная лестница станет отличным дополнением интерьера.

Новое строительство, равно как и ремонт, являются для нашего соотечественника едва ли не самой большой головной болью. Возведение дома или ремонт квартиры требует очень серьезных материальных и физических затрат. Также часто человек, который сталкивается с ремонтом, старается выполнить своими руками все, что в его силах. С одной стороны, разумеется, преследуется цель экономии средств, с другой стороны просыпается банальный интерес – а смогу ли я? В большинстве случаев, оказывается, что практически все строительные работы под силу выполнить даже не специалисту в той или иной сфере. Это касается и такой задачи как проектирование и расчет лестницы, что особенно актуально для частного домостроения.

Прежде чем бежать в строительный гипермаркет или на рынок, уделите немного времени математике. Для начала вам нужно будет рассчитать конструктивные элементы лестницы, и только потом отправляться за материалами для конструкции. В данной статье мы расскажем как рассчитать правильно, в соответствии с нормами проектирования, безопасности и, конечно же, здравого смысла. Благодаря этой статье вы сможете своими руками возвести лестницу в частном доме из любых материалов.

Особенности конструктивного расчета

Благодаря нашему ресурсу, вы уже смогли ознакомиться и с типами конструкций лестниц, и с основными строительными материалами, применяемыми для их изготовления. В жилом доме наиболее распространенными являются маршевые лестницы из дерева, реже – металлические или железобетонные конструкции. Прежде чем приступать к поэлементному проектированию лестницы своими руками, необходимо прикинуть длину лестничного марша, выбрать материал и рассчитать несущую способность лестничного каркаса.

Даже сложную, на первый взгляд, конструкцию без проблем можно собрать самостоятельно, если подойти к этому вопросу правильно.

Для определения несущей способности принято расчленять целостную конструкцию на отдельные балки – обязательно статически определимые. В зависимости от типа защемления лестничного марша – жесткого с двух сторон, шарнирного, а может быть и вовсе консольного – выбирается формула для определения главных силовых факторов. Что особенно важно учесть при расчете конструкции своими руками? Ходьба и бег по лестнице – это своеобразный вид динамических воздействий, пусть даже незначительных. Поэтому несущие конструкции лестницы обязаны иметь достаточную жесткость, которая обеспечит прогиб не более 1/400 пролета. Суммарная нагрузка (постоянная + временная) на лестничные марши и площадки жилого дома должна составлять не более 300 кг/м2.

Способы крепления опорных косоуров деревянной лестницы к площадочной балке.

Знакомимся с нормами расчета ступеней

Научно подтверждено, что энергозатраты на преодоление горизонтальной дистанции вдове меньше, чем затраты энергии на подъем по наклонной поверхности. Благодаря этому практически установлена формула лестницы, которая будет максимально комфортной и безопасной для эксплуатации: размер проступи и удвоенная высота подступенка в сумме должны давать средний шаг взрослого человека. Проекция человеческого шага считается равной в среднем 600 — 640 мм. Тогда, обозначив высоту подступенка буквой a, ширину проступи – буквой б, формула будет иметь вид: 2а + б = 600-640 (мм).

Альтернативный метод расчета размера ступеней

Рассчитать эти параметры можно и более простым способом: а + б = 450 (мм). Эту величину допустимо корректировать на 20 мм с большую или меньшую сторону.

Следуя данным рекомендациям, можно сделать вывод, что ступень обязана обеспечивать комфортный шаг, когда нога опирается на проступь всей плоскостью. Поэтому для проступи назначают ширину в диапазоне 200-320 мм. Наиболее часто проступь принимают равной 300 мм, а высоту подступенка назначают 150 мм. Данные геометрические размеры гарантируют, что по лестнице вам будет удобно передвигаться без опасности для здоровья.

Сделав проступь навесной, можно увеличить ее ширину. Отметим, что длина нависания над ниже идущей ступенью принимается в пределах 50 мм для железобетонных или 30 мм для лестниц из древесины.

Пример нависания ступеней в лестнице на больцах.

Определяем безопасный и комфортный наклон лестницы

Говоря об условиях комфорта передвижения по металлической лестнице или по конструкции из другого материала, следует отметить, что важны и размеры ступеней, и угол наклона ее полотна к горизонтальной поверхности. Считается, что наибольшей эксплуатационной надежностью и удобством характеризуются конструкции, которые имеют угол наклона равный 23-37 градусов.

Пример лестницы с комфортным углом наклона марша.

Лестницы с большей пологостью занимают больше места в помещении, крутые же наоборот позволяют экономить пространство. Но, с точки зрения рациональности, практической ценности не представляют ни те, ни другие. Когда угол наклона меньше 23 градусов, можно обойтись обычным пандусом. Наоборот же, если угол наклона превышает 45 градусов, то логичнее использовать приставные стремянки. Когда угол наклона больше 40-45 градусов, спускаться с лестницы необходимо спиной вперед, иначе это будет попросту небезопасно.

Угол наклона лестничного марша изменяется, в зависимости от предназначения лестницы.

Угол наклона совместно с высотой этажа определяют количество ступеней в одном марше. Если вы определились, где в плане будет расположена лестницы, измерили высоту этажа, можно рассчитать число ступенек своими руками графическим способом. Затем по формулам проверяют на безопасность размер проступи.

Чтобы построить точный разрез лестницы лучше всего использовать бумагу «миллиметровку»: на удобной бумаге в клетку правильно сделать расчет лестницы в частном доме своими руками будет проще всего.

Пример простого чертежа лестница на миллиметровке.

Еще несколько рекомендаций

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется.

Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.

Лайфхак для корректирования и просчета размеров лестницы

Итак, как мы уже успели отметить, каждый шаг по лестнице, которая имеет различные по высоте ступени, таит в себе опасность травмирования, особенно ночью. Поэтому, чтобы рассчитать как выровнять высоту ступеней своими руками в жилье с нестандартными высотами этажей, рекомендуется занизить уровень чистого пола лестничной площадки, находящейся сверху, по отношению к полу всего этажа. Эту разницу не следует делать прямой (в виде порожка), а организовать небольшой пандус. Угол наклона пандуса будет незначительным, поэтому не доставит дискомфорта при ходьбе.

Существует другой простой способ определения размера ступеней — графический. Определить ширину и высоту каждой ступени можно при помощи элементарного графика. Если учесть, что человеку удобно сделать шаг, равный на плоскости 620 мм, то поймете также и то, что поднять свою ногу он способен только на половину указанной высоты – на 310 мм. Нанеся на горизонтальной оси разбивку с шагом 620 мм, а на вертикальной – через 310 мм и, обозначив угол наклона лестницы, вы получите точки пересечения, которые будут соответствовать оптимальным параметрам. Какими бы ни были лестницы по материалу (металлические или деревянные, стеклянные или бетонные), данная техника справедлива и применима только для маршевых конструкций.

Можете также воспользоваться одним из многочисленных сервисов расчета лестниц

No related posts.

Добавить комментарий Отменить ответ

Как рассчитать лестницу на второй этаж в частном доме. Нормы. Формулы. Таблицы. Примеры расчета.

Любой двухэтажный дом или многоуровневая квартира невозможны без лестницы. Подняться вверх и при необходимости спуститься по ступенькам — дело обычное, но как сделать это красиво и комфортно?

Этот вопрос мучает человечество уже тысячи лет и потому на сегодня мы имеем богатый теоретический материал подкрепленный практикой. Еще в далекие времена египтяне оставили предписание по строительству и видам лестниц. Отголоски этих знаний и сегодня отражены в современных строительных нормах и профессиональной литературе.

Итак, каким образом профессионалы советуют выполнять расчет в XXI веке?

Проектирование лестницы может быть выполнено различными способами. В основе каждого заложены оптимальные размеры лестничного марша необходимые для комфортного и безопасного движения.

Естественно, самой удобной будет пологая и не узкая лестница, но как правило практические обстоятельства диктуют ограничения на выбор ключевых параметров к которым относят: вид лестницы, высоту подъема, площадь в плане, угол наклона, количество ступеней, ширину и высоту каждой.

Эти параметры связаны между собой и не могут быть определены автономно. Например для простой одномаршевой лестницы высота подъема и угол наклона жестко задают площадь в плане и напротив, знание площади в плане и высоты не оставит сомнений в величине угла наклона лестницы.

В данной статье мы не будем рассматривать экзотические варианты вроде лестниц с элементами трехмерной кривизны, а остановимся на привычных и посильных домашнему мастеру лестницах на косоурах и косынках.

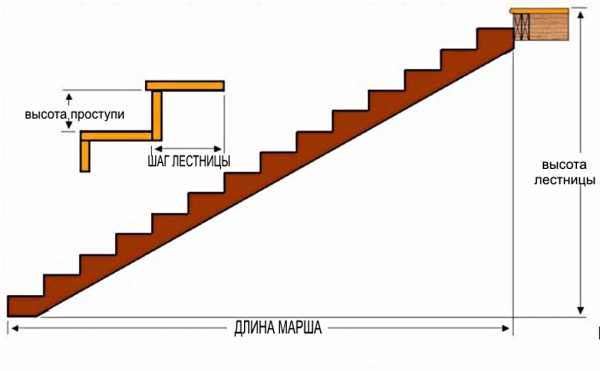

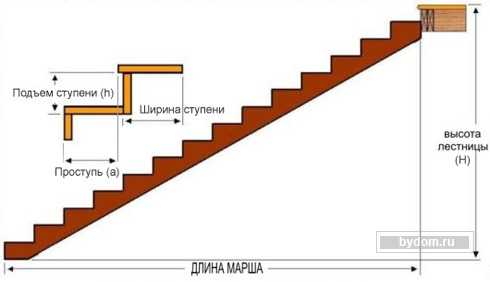

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней).

Предельная высота ступени 220 мм. (СНиП 21-01-97)

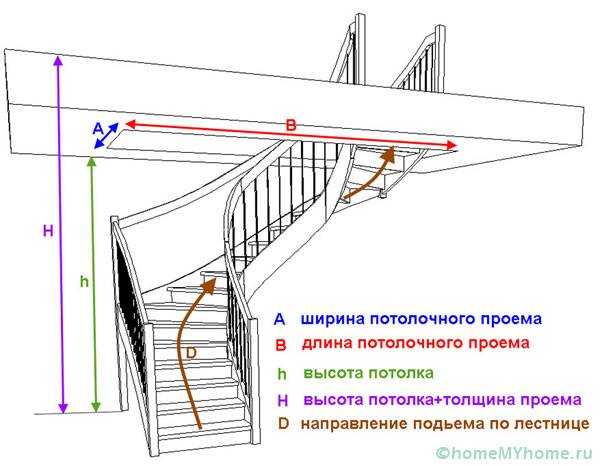

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

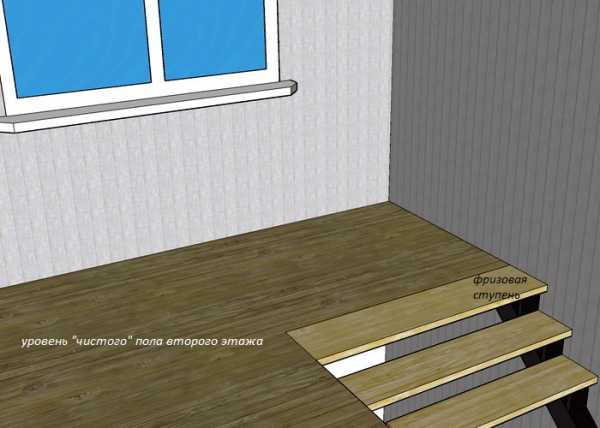

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

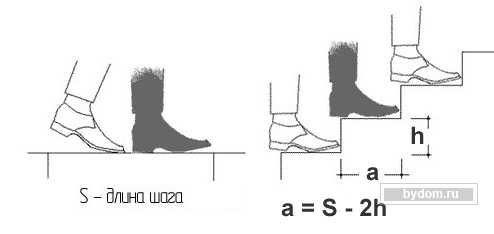

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600 < a + 2h < 640 мм.

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм.
При 18: h = H / n = 3050/18=169.4 мм.
При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

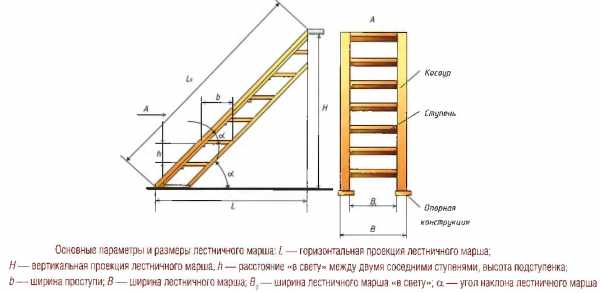

Линия хода и Средняя линия марша.

Линия хода (A) — Это горизонтальная проекция воображаемого движения человека по ступеням. Проходит на расстоянии 300 — 500 мм. от внутреннего края лестницы.

Этот усредненный размер определяет комфорт пользования поручнем. Дети будут идти ближе к перилам, взрослые — соотв. дальше.

Иногда для прямого марша этим размером пренебрегают, т.к. грани ступеней параллельны.

Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода сместится к поручню.

С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше чем высота в 1.7 раза — значит уклон составит 30°.

Далее разделите её на (n-1) по каждому предполагаемому варианту подъема ступени.

Каждый полученный вариант размера проступи рассчитайте с помощью формулы Блонделя чтобы определить оптимальный.

Относительная величина подъема марша (угол подъема) .

В строительной практике угол подъема как правило находится в диапазоне от 20 до 50, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.

Зависимость размеров ступеней от угла наклона:

Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм. от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета).

Критическую высоту удобно проверить нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия проведенная от потолка или опасного выступа будет меньше искомого значения.

Именно по этой причине зачастую нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.

Однако мы все же рекомендуем корректировать уклон лестницы или рассматривать другое место для её монтажа. Перебор вариантов расположения — это разумная и распространенная практика. В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж. » рассмотрен реальный практический случай в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.

В любом случае, окончательный результат — это как правило точка равновесия между множеством противоречивых аргументов.

Ширина марша.

Ширина марша определяется пропускной способностью лестницы (кол-во человек в минуту в самом узком месте ) и предполагает комфортное перемещение взрослого человека.

Для внутриквартирных лестничных маршей строительные нормы определяют это значение (размер от стены до перил или между двумя перилами с левой и правой стороны ) как минимум в 9000 мм, в домах повышенной комфортности 12 500 — 16 000 мм.

Предусмотрены исключения для ширины лестничного марша (0.8 м) некоторых типов лестниц (например в садовых домиках ), но ориентироваться при проектировании лестницы на этот размер следует только в условиях жесткого недостатка свободной площади помещения.

Ширину менее 0,8 м могут себе позволить вспомогательные лестницы, например, лестница в подвал или на чердак.

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и h320x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

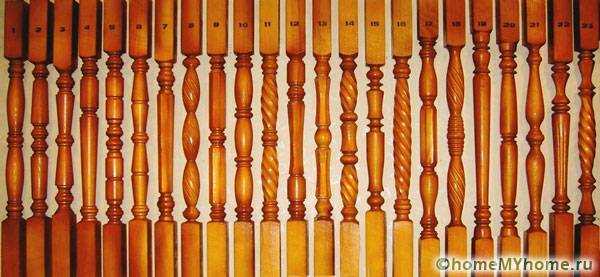

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

Навигация по сайту

Полезный совет

Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в работе. Для этого добавьте в него моющего средства — обязательно на основе мыла, наподобие «Фэйри», а не синтетического детергента.

Со статьей читают:

Её величество лестница. Какие бывают лестницы в доме и как их правильно выбирать? Фото образцов в частных домах.

Как рассчитать лестницу на второй этаж в частном доме. Нормы. Формулы. Таблицы. Примеры расчета.

Лестницы. Требования нормативных документов (СНиП).

Как сделать лестницу на второй этаж своими руками. Фото и чертежи с размером.

Расчет прямой деревянной лестницы

Онлайн калькулятор расчета деревянной лестницы

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Источники: http://lestnitsygid.ru/svoimi-rukami/raschet-parametrov-lestnicy-dlya-chastnogo-doma.html, http://bydom.ru/news/read/kak-rasschitat-lestnicu-na-vtoroj-etazh-v-chastnom-dome-normy-formuly-tablicy-primery-rascheta.html, http://zamer-doma.ru/raschet-derevyannoy-lestnicy/

lestnica-mpl.ru

поворотную, прямую, размер, формула, правильный расчет, фото, видео.

Лестница – это основной элемент многоэтажных домов. Сделать ее надежной, практичной и эстетически привлекательной поможет правильный расчет и грамотное проектирование.

Варианты лестниц

Лестницы для дачных домов бывают разными по конструкции и по материалу, из которого они изготавливаются. Наибольшего внимания заслуживают винтовые модели (из-за их сложности), модульными, деревянные и металлические (из-за их популярности).

Винтовые

Винтовая лестница – прекрасное решение для небольшой площади, представляющее собой вертикальный опорный стояк со спиралью ступеней вокруг. По форме такие образцы бывают квадратными, круглыми и восьмиугольными.

Единственный их недостаток: они неудобны для переноса мебели, других объемных вещей и требуют внимания и сноровки при хождении.

Деревянные

Несмотря на сравнительно высокую стоимость, сложный монтаж, кропотливую и трудоемкую подготовку материала, натуральное дерево всегда вызывает наибольший интерес у потребителей.
При строительстве таких лестниц рекомендуется использовать клееные элементы – самые прочные и долговечные.

Из металла

При изготовлении лестниц может использоваться полностью железная конструкция или дополненная другими материалами – комбинированная. Металл гармонично сочетается с деревом, мрамором, стеклом или пластиком.

Фрагменты из нержавеющей стали устойчивы не только к механическим нагрузкам, повреждениям, и потертостям, но и к воздействию влаги, что допускает их применение в бассейнах.Однако их поверхности всегда нуждаются в дополнительном покрытии.

По форме такие лестницы могут быть самыми разнообразными, например п-образными; выбор зависит от площади свободного пространства. Но зачастую их сложно органично вписать в интерьер.

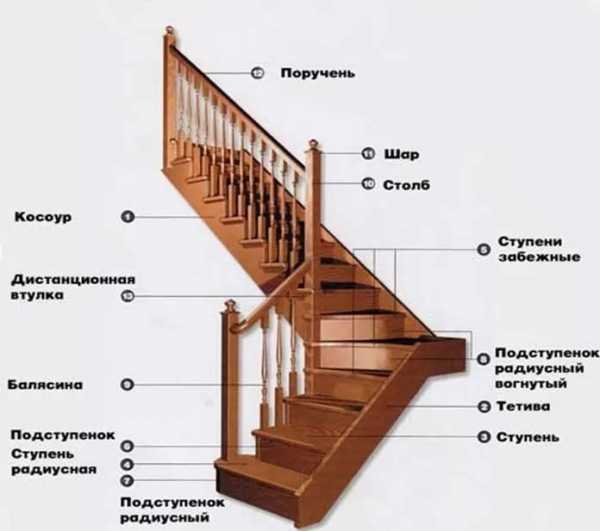

Основные элементы лестниц и их параметры

Основу лестницы составляют ступени, состоящие из проступи и подступенков, закрепленных к металлическим или деревянным косоурам или тетивам.

Для удобства и безопасности дополнительно устанавливают балюстраду с поручнями. Другие элементы применяются в исключительных случаях и для сложных образцов.

Нормы на изготовление лестниц на второй этаж в частных жилых домах строго соблюдаются, ведь от этого зависит не только их функциональность, но и безопасность жильцов.

Кстати, параметры лестниц необходимо знать не только тем, кто планирует заниматься строительством самостоятельно, но и тем, кто нанимает бригаду специалистов. Не каждый, кто предлагает свои услуги, отличается профессионализмом, поэтому лучше знать основные правила и контролировать процесс.

Этапы расчета

Сделать расчет лестницы можно воспользовавшись всевозможными программами, онлайн калькуляторами, а можно рассчитать своими руками. Его производят исходя из параметров дома: высоты между этажами и площади пространства, отведенного под строительство.

Для невысоких помещений с неограниченным пространством самым удобным решением считается одномаршевая конструкция от уровня нижнего перекрытия до уровня верхнего.

Необходимо проводить следующие расчеты:

Вычисление угла наклона

Угол лестничного пролета может колебаться от 200 до 500. В идеале он должен быть 300 – 450. Так как не у каждого хозяина найдется место для расположения пологой лестницы, важно помнить, что чем меньше угол ее наклона, тем опаснее ею пользоваться.

Выведение оптимальных параметров ступеней

Расчет этих показателей производится для каждого марша отдельно и зависит от длины обычного шага при ходьбе по плоской горизонтальной поверхности, который составляет примерно 580 – 660 мм.
Соотношение параметров описывается формулой:

ширина ступени + двойная высота проступенка = обычный шаг человека.

Таким образом, оптимальный размер проступи варьируется в пределах 280 – 300 мм (на деревянных моделях прибавка в 30 – 45 мм за счет свеса), а проступенка – 150 – 180 мм.
Из формулы видно, чем низкие ступеньки должны быть более широкими.

Определение ширины марша

Допустимым показателем для ширины лестничного марша считается расстояние в 700 – 900 мм. Этого достаточно для комфортного передвижения по лестнице одного человека и перемещения небольших вещей.

Для транспортировки больших предметов и движения нескольких человек рекомендуется увеличить этот показатель до 1200 – 1400 мм (минимум до 1000 мм).
Запас для установки перилл составляет примерно 100 мм на каждую сторону.

Расчет высоты прохода

Расстояние от площадки и каждой из верхних перекладин ступеней, в том числе забежных, должно быть не менее двух метров.

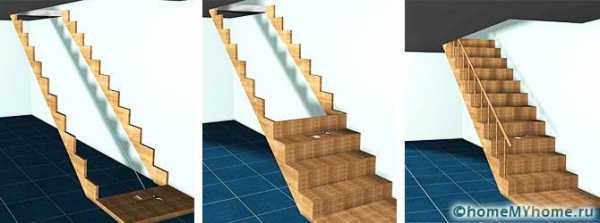

Проектирование поворотных участков

Прямые маршевые лестницы из-за своих громоздких конструкций используются крайне редко. Превосходная альтернатива – поворотные образцы с лестничными площадками или забежными ступенями.

Для моделей с площадками никаких специальных расчетов не требуется; вместо очередной ступеньки устанавливается планка квадратной или прямоугольной формы, а после поворота на 900 или 1800 изготавливается следующий пролет.
С забежными ступенями процесс проектирования и расчета немного сложнее. Каждый поворот на 900 должен включать в себя максимум три клиновидных ступени. Если смотреть на них сверху, они должны образовывать прямоугольник или квадрат.

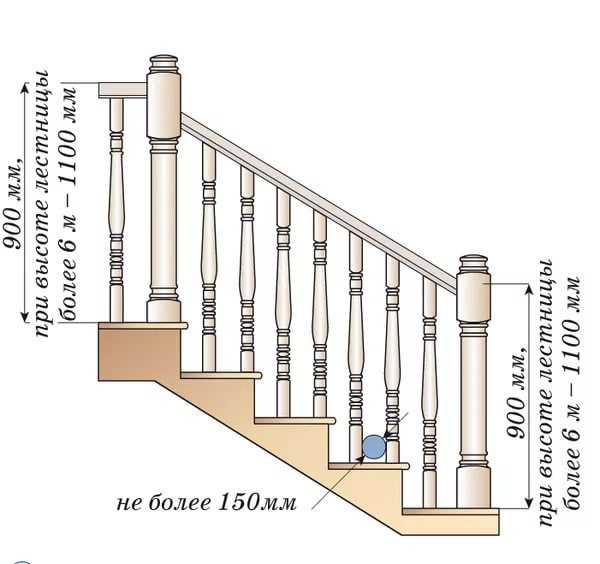

Проработка ограждений

Средняя рекомендованная высота ограждений составляет 900 – 1000 мм. Для поручней, с точки зрения удобства для взрослого человека, характерна ширина около 100 мм. Для детей можно спроектировать дополнительный поручень высотой 700 – 750 мм.

Каркас самой распространенной конструкции рассчитать достаточно просто. Опорные балки, как правило, изготавливают из пары досок 200 мм – шириной и 25 мм – толщиной. Длина их соответствует предварительным замерам.

Остальные детальные параметры определяются в соответствии с общим дизайнерским проектом.

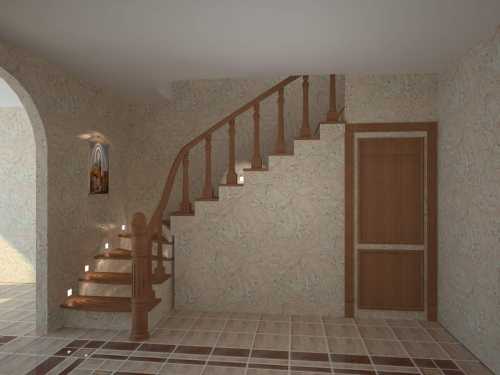

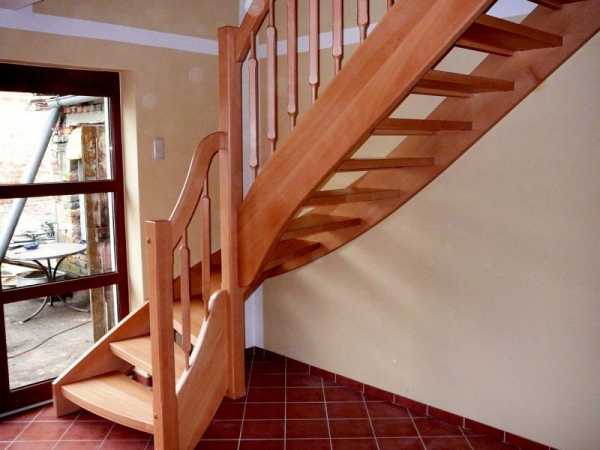

Расчет лестницы поворотного типа

Такой образец лестницы позволяет рационально использовать площадь помещения и отличается от одномаршевого тем, что расчет производится для каждого пролета отдельно.

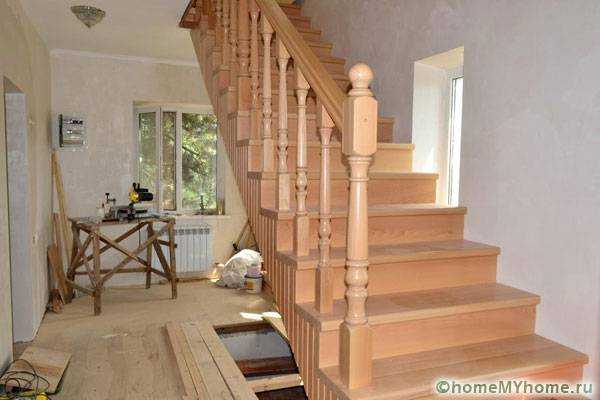

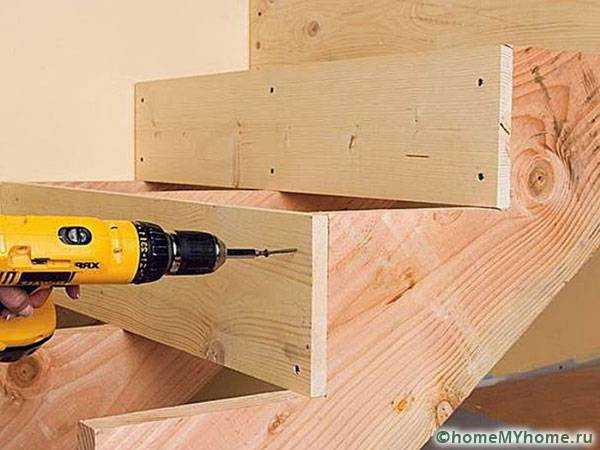

Расчет деревянной лестницы

Принцип расчета аналогичен тому, как вычисляются параметры большинства других типов. Единственная особенность: из-за того, что дерево – не самый прочный материал, есть смысл устанавливать дополнительную среднюю тетиву на лестницы шириной более 900 мм.

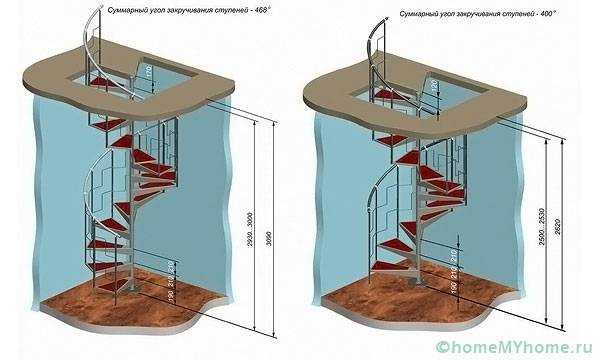

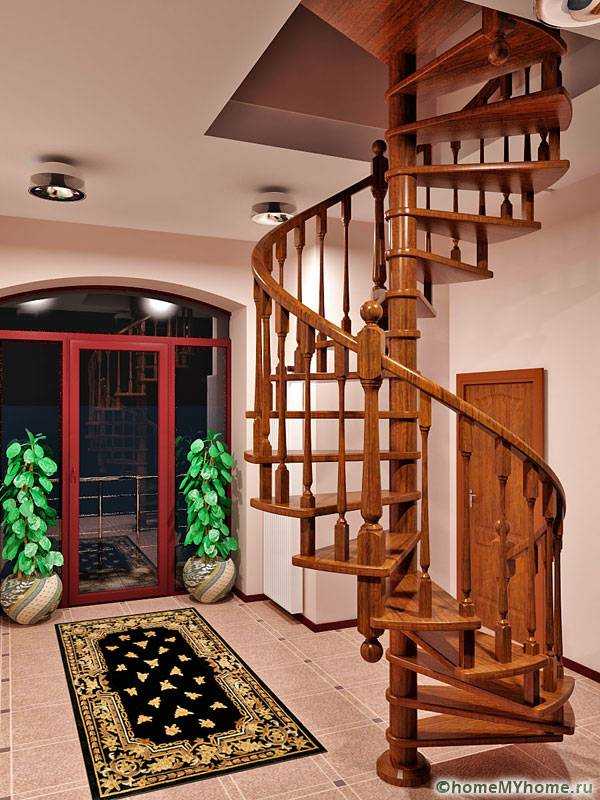

Расчет винтовой лестницы

Необычные типы лестниц рассчитываются не так как прямые, и параметры их зависят от назначения.
Если лестница – декоративный элемент, то допустимо выбирать параметры для ее эстетически привлекательного внешнего вида в ущерб практичности.

Общепринятые правила расчета будут полезны, если лестницей планируется пользоваться не только для перемещений человека, но и для транспортировки тяжелых крупногабаритных предметов. Диаметр внешнего ее контура будет соответствовать площади выделенного для нее пространства, а внутреннего – размерам несущей конструкции.

К конусообразным ступеням тоже применимы важные стандарты: центральная часть должна быть 200 – 250 мм, а самая широкая – не более 400 мм. Подступенок же может достигать 180 мм.

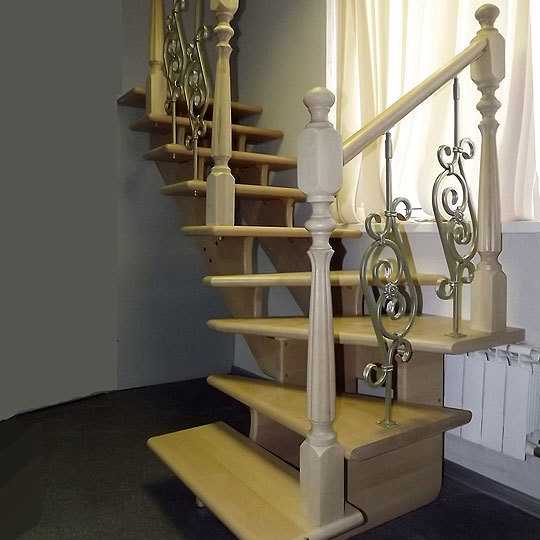

Отличие расчета конструкций с забежными ступенями

Такой тип лестниц требует тщательного проектирования, поэтому их расчет лучше поручить специалистам. Это объясняется не совсем удобной конструкцией ступеней, сужающихся к центру. В этой части ширина не должна быть меньше 100 мм.

Разница проектов забежной и поворотной лестницы заключается в наличии трех поворотных ступеней. Изготавливаются они на основе рамных конструкций, а затем надежно крепятся на готовый лестничный каркас. Как и для винтовых образцов, ширина центральной части ступеней не должна быть меньше 200 мм.

Советы и правила для правильного расчета

При самостоятельном проектировании лестниц важно помнить общие для всех моделей правила:

• Расстояние от любой ступени (площадки) лестницы до потолка и других конструкций не должно быть меньше двух метров, чтобы избежать травм головы.
• Для соблюдения техники безопасности количество ступеней одного марша должно быть в пределах от 3 до 16.
• Удобной лестница считается тогда, когда угол ее наклона колеблется в пределах 300 – 400.

Примеры расчета параметров

• Общие габариты: для одномаршевой лестницы оптимальное соотношение длины к высоте 2:1. То есть, если есть расстояние между этажами 3 метра, полная длина конструкции будет равна 6 метров.
• Угол наклона: оптимальный параметр для удобства и безопасности – 300.
• Ширина и высота ступеней: соотношение описывается формулой:

ширина ступени + двойная высота проступенка = обычный шаг человека,

где длина шага = 580 – 660 мм.
Полученная ширина = 280 – 300 мм, высота = 150 – 180 мм.

Интенсивность использования: для движения людей в обе стороны или перемещения крупногабаритных предметов ширина лестницы должна быть 120 см и более. Однако такая необходимость возникает редко и наиболее распространенное значение ширины – около 90 см. Минимально допустимый параметр – 70 см.

Выводы

Независимо от того, из какого материала изготовлена лестница, какой она формы и конструкции, она должна быть удобной для всех и надежной.

Все ее ступени должны быть абсолютно одинаковыми, ведь подобрав шаг под конструкцию первых ступеней, человек совершает подъем или спуск машинально. Любое различие параметров может спровоцировать несчастный случай.

Тем, кто не уверен в своих силах, лучше обратиться за помощью к профессионалам, ведь только правильно рассчитанная и спроектированная лестница будет практичной, надежной и идеально дополняющей интерьер помещения.

ПОХОЖИЕ СТАТЬИ

krovlya777.ru

Как рассчитать лестницу на второй этаж с поворотом своими руками? Размеры, видео

Перед тем, как делать расчет лестницы, надо определить, какой вид будет наиболее приемлем для вашего дома. Различают три вида соединяющего этажи элемента: маршевая и винтовая. Иногда в отдельный подвид относят конструкцию на больцах.

Маршевая лестница считается одним из самых простых для сооружения своими руками вариантов. Название элемента происходит от прозвища непрерывных рядов ступеней, которые именуются маршами. Плюсами является легкий подъем на второй этаж. По маршевым лестницам также просто переносить тяжелые предметы, что немаловажно при обустройстве второго этажа.

Какую лестницу выбрать на второй этаж

Лестница с непрерывными рядами ступеней все же может разделяться площадкой, если вы хотите соорудить поворотную конструкцию. Обычно повороты необходимы, если количество ступеней превышает десять. Но прямые конструкции создавать своими силами все-таки проще. Единственный минус лестниц маршевых – это необходимость в большой площади для сооружения, поэтому если комната на первом этаже небольшая, возможно, лучшим вариантом для соединения верха и низа станет винтовая лестница на второй этаж.

Данный тип конструкции сложнее создавать самостоятельно, потому что следует производить расчет радиуса, по которому будут подниматься забежные ступени. Но ничего невозможно в устройстве такого варианта нет. Винтовые лестницы на второй этаж считаются единственно правильным выбором, если площадь дома совсем небольшая, и сделать прямую конструкцию с необходимым углом наклона нельзя. Минус винтовой лестницы состоит в неудобстве подъема, особенно для пожилых и маленьких детей. Этот фактор нужно учитывать.

Лестница на больцах – это особенный тип постройки, для которой не нужны косоуры или тетива. Если при устройстве стандартных лестниц ступени крепятся к косоурам, то в данном случае они фиксируются на больцы к стене помещения. Конструкцию на больцах также есть смысл устанавливать, если вы хотите сэкономить пространство.

Когда вы определились с видом конструкции, необходимо решить, из какого материала вы будете ее делать. Здесь все гораздо проще: вы можете соорудить лестницу из дерева на второй этаж, металла или комбинировать эти два материала в зависимости от дизайна.

Традиционно считается, что в частном доме лучше всего смотрится конструкция из дерева. Обычно выбирают сосну, которая по своим характеристикам не особо уступает дубу или ясеню, но стоит в разы дешевле. Металлические лестницы на второй этаж отличаются прочностью и функциональностью. Ухаживать за ними проще.

Расчет лестницы на второй этаж

Итак, вы определились с типом лестницы и материалом, из которого она будет изготовлена. Теперь осталось самое главное – сделать расчет размера лестницы на второй этаж. Но для того чтобы это сделать, следует ознакомиться с основными терминами, которыми обозначаются элементы конструкции. Терминов немного, но именно они понадобятся при расчете лестничных параметров.

Ступени – это основной элемент конструкции, который также имеет свою анатомию. Каждая из них имеет горизонтальную часть, именуемую проступью, и вертикальную, называемую подступенком. Параметры данных элементов очень важны для удобства подъема.

Марши – это ряд ступеней, идущих прямо. С помощью забежных ступеней на лестнице создается поворот. Элементы восхождения могут соединяться тетивой, которая представляет собой боковую балку. Косоур – это балка, на которую, собственно, укладываются ступени. Как уже было сказано, они могут фиксироваться с помощью больцов, иначе, крепежных болтов. Перила – это верхние элементы лестничной конструкции, за которые человек держится руками при подъеме. А балясины – это опоры, которые поддерживают перила.

Расчет лестницы на второй этаж сводится к выявлению пяти главных параметров:

• Высота ступеней;
• Ширина ступеней;
• Угол наклона конструкции;
• Размеры площадки между маршами;
• Параметры перил и балясин.

Определить угол наклона для лестницы в частном доме несложно. Достаточно знать, что угол в 20 – 37 градусов характерен для устройства пандусов, угол от 37 до 45 градусов необходим для жилых помещений, а лестницы, угол наклона которых составляет более 45 градусов, считаются крутыми. Но забывайте, что, чем наклон круче, тем меньше потребуется площади для установки конструкции.

Чтобы выяснить высоту лестницы, можно примерно сориентироваться по потолочной высоте. Она должна быть равна ей, но вполне может быть и немного больше. Если потолочная высота в частном доме около 2.85 метров, то длина конструкции будет составлять около трех метров.

Если вы желаете определить высоту конструкции более опытным путем, то сперва нужно измерить расстояние между чистовыми полами первого и второго этажа и добавить к этому размеру толщину перекрытия. Если высота между этажами будет около 250 см, то вместе с перекрытием высота лестницы получится около 285 см.

Ширина марша зависит от такого параметра как пропускная способность. Естественно, в частном доме ходить по ней будет один, максимум два человека. Поэтому делать ее слишком широкой не имеет смысла, тем более, что в этом случае площадь комнаты существенно сократится. Оптимальная ширина конструкции равна полутора метрам. Удобен будет и размер, равный 80 см.

Единственное, что можно отметить при высчитывании данной величины, это то, что маршевая ширина должна быть кратна идентичному параметру проступи.

Чтобы рассчитать лестницу на второй этаж, отдельное внимание стоит уделить параметрам ступеней, ведь именно от них во многом зависит размер конструкции.

Во-первых, определите, сколько ступеней будет у вашей лестницы.

Для этого нужно знать, что высота одного элемента подъема в жилых зданиях обычно равна 20 см, но не менее 18 см. Чтобы сделать расчет количества ступеней, высоту лестницы разделите на 20 см. Например, если высота ее три метра, то количество их будет 15.

Далее следует определить ширину. В данном случае, нужно опираться на размер ноги человека. Но можно руководствоваться и профессиональной схемой расчета. Научно установлено, что средняя величина человеческого шага составляет около 64 см. От нее и нужно отталкиваться при расчете лестничного шага. Чтобы узнать параметры ступени, надо использовать формулу:

• 2L+H=S, где S – это величина шага, L – ширина ступени, а H – высота подступенка;
• В среднем, самая оптимальная ширина – это 25 – 30 см, а высота подступенка – 17 см.

Длина лестницы на второй этаж также является немаловажным параметром. Это расстояние от самой нижней ступени до самой верхней.

Чтобы узнать данный параметр, нужно ширину проступи умножить на количество ступеней. Например, если ширина равна 30 см, а количество ступеней – 15, то длина конструкции будет 450 см. Естественно, длина в четыре метра заберет много пространства, поэтому лестницу часто делают двухмаршевой.

Расчет параметров ограждений для лестницы на второй этаж

Когда вы закончили с расчетами размеров самой конструкции, осталось определиться с параметрами перил, которые являются не менее важными. Перила так же, как и ступени, обеспечивают комфортный и безопасный подъем.

При ширине марша менее 125 см, перила могут быть установлены только с одной стороны, если другая сторона прилегает к стене. Также вместо перил в данном варианте конструкции можно использовать пристенные поручни.

Если же ширина марша более 125 см, перила необходимо установить с двух сторон. Промежутки, которые образуются между балясин, лучше заполнить листами из металла, пластика или стекла, или же ограничиться прутками. Высота поручня для жилых зданий составляет 90 – 120 см.

Нюансы расчетов лестниц на второй этаж

Если выбор материала конструкции пал на дерево, следует иметь в виду, что для деревянных маршей на середине лестницы лучше всего соорудить подпорку, которая укрепит ее и убережет от прогиба.

Создавая винтовую лестницу на второй этаж, нужно принимать во внимание степень интенсивности ее использования. Если ходить по ней на второй этаж предполагается часто, конические ступени в середине должны иметь ширину около 25 см, а ширину внешней части – около 40 см.

Расчет поворотных конструкций немного сложнее. В данном случае необходимо просчитать и оптимальные размеры поворота. Обычно в таких конструкциях в качестве промежуточной площадки выступают именно ступени, которых должно быть около трех штук, но не более.

При сооружении перил, следует брать в расчет и их оптимальные параметры. Если лестница на второй этаж предполагается в детскую комнату, высота уменьшается до 75 см.

При конструкции лестницы, пролет которой проходит рядом с окном, его проем необходимо загородить перилами.

Данные расчеты актуальны практически для любого вида лестниц на второй этаж. Как видно из статьи, высчитать длину конструкции и узнать величину параметров ее основных элементов, достаточно просто самостоятельно.

prolestnitsy.ru

Особенности правильного расчета и замера лестничной конструкции на второй этаж

Стационарная лестница, установленная в частном доме или в квартире, должна соответствовать определенным стандартам. Только в этом случае она будет безопасной, а также обеспечит комфортные условия перемещения по ней. Для этого следует правильно выполнить расчет лестницы на второй этаж, который практически ничем не отличается от расчета бетонной или металлической конструкции. Точность расчета лестницы на второй этаж зависит от большого количества факторов: личный опыт и знания мастера, умение ориентироваться в нормативах, указанных в ГОСТах и СНиПах.

Лестница «Престиж» прямая от компании «Супер Лестница» создана с учетом всех норм и требований

Только правильно рассчитанная и грамотно спроектированная лестничная конструкция будет в полной мере соответствовать всем стандартам. Такая лестница будет безопасной в использовании, надежной и комфортной при спуске или подъеме.

Лестница «Престиж» разворотная (180 градусов) от компании «Супер Лестница» удобна при спуске и подъеме

Основные параметры, используемые для расчета деревянной лестницы

Перед тем, как размерить деревянную конструкцию, следует определить список параметров, которые повлияют на проектировку лестницы. Некоторые величины можно вычислить с помощью обыкновенного метра или посмотреть в таблице со стандартными показателями. Другие величины требуют самостоятельного вычисления.

Лестница «Элегант» прямая от компании «Супер Лестница» удобная и занимает мало места в помещении

Если вы думаете, как правильно размерить деревянную конструкцию, то следует обратить внимание на следующие характеристики:

1. Высота проема. Под этим понятием подразумевается высота от пола до потолка, измеренная по прямой вертикальной линии.
2. Длина проема. Этот показатель измеряется по диагональной линии, начиная от края проема и до расположения первой ступеньки.
3. Общее число ступенек.
4. Ширина шага.
5. Ширина лестницы. Оптимальным размером, по мнению специалистов, считается ширина, равная 100 сантиметрам. При необходимости, ее можно уменьшить, но она не должна составлять менее 80 сантиметров.
6. Глубина проступи. Иначе говоря, это ширина ступеньки, куда человек будет ставить ногу во время спуска или подъема. В среднем значение должно составлять от 23 до 28 сантиметров.
7. Высота подступенка или высота ступени. Оптимальный размер от 17 до 22 сантиметров. Это расстояние измеряется между двумя смежными проступями.
8. Высота поручней должна составлять от 90 до 100 сантиметров. Этот размер подходит для комфортного передвижения по лестнице.
9. Толщина ступеней напрямую зависит от используемого типа древесины.

Фото лестницы «Эволес Бук» от компании «Супер Лестница» с перилами

Как правильно размерить деревянную конструкцию

Перед началом работы следует выбрать место, где будет располагаться конструкция. После этого можно приступать к выполнению необходимых замеров.

Компактная лестница «Соло» поворотная (90 градусов) от компании «Супер Лестница»

Итак, следует определить:

1. Высоту между уровнями пола.
2. Длину участка, который был выделен под строительство лестничной конструкции.
3. Габариты лестничного проема.

Лестница «Соло» разворотная (180 градусов) идеально подходит для маленьких помещений

Помните, что данные параметры зависят от выбранного типа лестничной конструкции. Если проем и площадь, отведенная для лестничной конструкции слишком мала, то следует отдать предпочтение винтовым моделям. Самыми простыми считаются лестницы с одним маршем на косоурах. На их примере рассмотрим, как правильно размерить деревянную конструкцию самостоятельно.

Лестница «Дуэт» на второй этаж со ступенями из дуба от компании «Супер Лестница» идеально впишется в любое помещение

Расчет количества ступеней для лестницы на второй этаж

На самом начальном этапе выполняется расчет количества, а также размеров ступенек. За высоту лестницы берется расстояние между двумя этажами. При подсчете количества ступеней высота лестницы делится на размер подступенка.

Расчет лестницы на второй этаж

По мнению специалистов, высота подступенка должна находиться в пределах от 15 до 18 сантиметров. При необходимости, данный размер можно уменьшит до 12 сантиметров или увеличить до 20 сантиметров. Если в результате деления получается дробное значение, то его следует округлить. Полученный результат и будет отражать то количество ступенек, которое необходимо для возведения лестницы на второй этаж.

Как правильно размерить деревянную конструкцию

Помните, один марш не должен иметь меньше трех или больше восемнадцати ступенек. Если получилось большее число ступеней, то их следует разделить на несколько маршей, а между ними сделать поворотные или промежуточные площадки.

Основные элементы лестничной конструкции, необходимые для расчетов

Для того, что бы шаг человека, движущегося по лестнице, не сбивался, глубина и высота ступенек должна быть одинаковой на протяжении всего марша.

Расчет высоты ступеней по ГОСТу

На следующем этапе надо рассчитать глубину проступи. Оптимальное значение 28 – 32 сантиметра.

Какие параметры следует учитывать, выполняя расчет лестницы на второй этаж

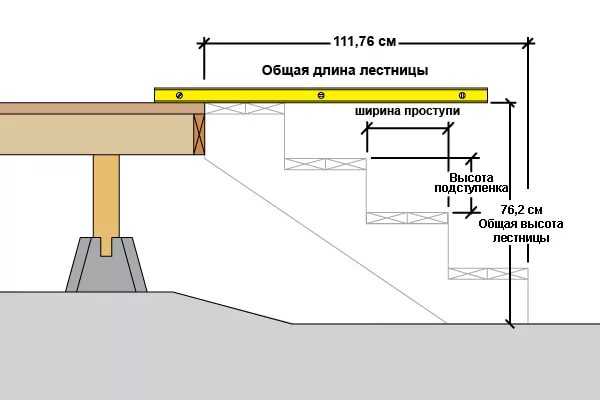

Расчет длины лестницы на второй этаж

Расчет лестницы на второй этаж, а именно ее длины, выполняется на основе очень простого способа. Для этого надо взять подсчитанное раньше количество ступенек в марше. Отнять от этого значения одну ступеньку. Понадобится так же глубина ступени. Эти два параметра следует перемножить.

Как правильно размерить деревянную конструкцию с ограждением

В том случае, если получается слишком большая длина лестничной конструкции, то ее следует развернуть на 90 или на 180 градусов. Дополнить конструкцию можно забежными ступеньками или промежуточными площадками.

Лестница на второй этаж с разворотом

Перед тем, как правильно размерить деревянную конструкцию, помните, что большое значение на расчеты оказывает высота просвета. Она определяется путем измерения пространства между горизонтальной плоскостью ступени и нижней потолочной частью. Перед работой рекомендуется посмотреть видео инструкцию.

Все параметры лестницы на второй этаж должны подсчитываться с особой тщательностью

Этот параметр должен быть более 190 или 200 сантиметров. Только в таком случае поднимающийся высокий человек не будет травмирован во время движения.

Фото удобной и безопасной лестницы на второй этаж

Помните, выполнять расчет лестницы на второй этаж нужно аккуратно и внимательно. Отнестись к этой работе следует со всей ответственностью. Если возникают вопросы, то можно воспользоваться видео или фото инструкцией.

Все элементы лестницы, которые надо рассчитать

Если вы не знаете, как правильно размерить деревянную конструкцию, следует обратиться за помощью к профессионалам. Только тщательное соблюдение всех технологических аспектов монтажа и проектирования позволят получить оптимальные условия для ее дальнейшей эксплуатации.

Лестница от компании «Супер Лестница» превзойдет все ожидания заказчиков

Заключение

Опытные специалисты, работающие в компании ”Супер Лестница” выполнят грамотный расчет лестницы на второй этаж, а также установят ее в соответствии со всеми требованиями.

Фото красивой лестницы на второй этаж от компании «Супер Лестница»

Обратившись за помощью к профессионалам, клиенты гарантировано получат качественную и надежную лестницу. Передвигаться по которой будет не только удобно, но и безопасно.

Фото удобной и безопасной лестницы, которую можно заказать в компании «Супер Лестница»

lestnicymaster.ru

Межэтажная лестница: как ее правильно рассчитать

Содержание статьи

Межэтажная лестница: Часть вторая

Устройство любого конструктивного строения, в том числе и лестницы, начинается с расчетов. Лучше потратить время на бумажную работу, чем затем тратить средства на исправление ошибок и недочётов в уже готовом сооружении. Правильно выполненные расчеты не только сэкономят выделенный на строительство бюджет, но и ускорят проведение работ.

Расчёт лестницы состоит из следующих этапов:

1. Подготовка исходных данных для расчета лестницы Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
2. Определение количества ступеней лестницы
3. Определение высоты расположения и ширины промежуточной площадки
4. Определение ширины ступеней
5. Промежуточные итоги расчета Г – образной формы с промежуточной площадкой, исходя из размеров проёма 300х150 сантиметров
6. Определение размеров лестничного проема

Г- образная лестница с промежуточной площадкой для проема 300х150 см: Начало расчета

Как уже говорилось в первой части статьи «Устройство и расчёт межэтажной лестницы частного дома. Лестница Г- образной формы с промежуточной площадкой», расчет лестницы должен быть выполнен до начала строительства здания. Для расчета потребуются определённые данные нормативных документов, которые помогут проконтролировать правильность его выполнения.

Расчет лестницы проводим, учитывая ограничения пространства для её установки. Например, из-за длины и ширины несущих стен дома нет возможности сделать межэтажный проем более 300 сантиметров длиной и 150 сантиметров шириной. Длина помещения 450 сантиметров (по стене с проёмом), ширина 340 сантиметров (по стене, перпендикулярной к проёму).

Примечание:

Расчет самого межэтажного проема опущен, но, в конце данного материала, будет рассмотрен и способ определения размеров межэтажного проема.

С первого взгляда может показаться, что длина проёма в 300 сантиметров вполне достаточна для устройства безопасной и комфортной лестницы. Так ли это и предстоит проверить с помощью ниже приведённых расчётов, которые и помогут узнать, какая именно получится лестница.

Определение количества ступеней в лестнице

Что бы определить необходимое количество ступеней, используется следующая вспомогательная таблица, в которой приведена высота ступеней в зависимости от их количества и высоты этажа:

Таблица 1. Соотношение высоты этажа с количеством ступеней лестницы.

Высота этажа здания составляет 295 сантиметров с учётом перекрытия (по таблице 1 ориентируемся на 3000 мм), судя по таблице, оптимальным количеством ступеней для такой лестницы будет 15-16 шт., при высоте подъёма ступеней 18-20 сантиметров. При этом, следует заметить, что необходимо выбирать такое количество ступеней, что бы при этом обеспечивалась ширина ступеней (ширина проступи), удобная при передвижении по лестнице, именно это количество и будет оптимальным.

Последняя (фризовая) ступень верхнего этажа будет расположена на уровне чистового пола второго этажа. Следовательно, определяя число ступеней, необходимо учесть и толщину материала, который пойдёт на их изготовление – в данном случае равную четырём сантиметрам. Чтобы узнать высоту подъема ступеней проведем следующие расчеты:

(295 – 4 (высота помещения – толщина материала)) / 15 ступеней = 19,4 сантиметра

Приняв за оптимальное число ступеней – 15 штук, в дальнейших расчетах необходимо убедиться в том, что этот выбор действительно оптимален.

Рис. 1. Угол наклона одномаршевой лестницы.

На рисунке 1 показана схема расчета количества ступеней для комнаты шириной 450 сантиметров с проемом длиной 300 сантиметров. Из схемы ясно видно, что длины проема не достаточно для устройства одномаршевой лестницы, из-за того, что угол наклона превысит 50°! По этой причине и применена Г-образная лестница с промежуточной площадкой, позволяющая изменить угол поворота, если расположить её по перпендикулярной стене и подняв на определенную высоту площадку, изменить и угол наклона лестницы.

Как проводится расчет

Для проведения расчёта необходимо взять лист бумаги стандартного формата А4 и составить схему помещения, расположив в одной плоскости обе стены, как это показано на рисунке 3 (см. ниже по тексту). Как и на рисунке 1 наносится схема высоты ступеней, затем необходимо определиться с шириной площадки, которая одновременно является и шириной лестницы и высотой, на которой она будет располагаться, учитывая все остальные параметры помещения.

Внимание — важно! Все схематичные размеры рекомендуется прорисовывать в масштабе, это позволит наглядно увидеть и оценить полученный результат. Очень удобно для выполнения такого рода чертежей использовать специальную бумагу с нанесённой на неё миллиметровой сеткой.

Определение высоты расположения и ширины промежуточной площадки

Продолжая расчет, необходимо определить ширину промежуточной площадки, которая одновременно является и шириной лестницы. Необходимо взять во внимание то, что пространство для установки лестницы имеет ограниченные размеры, что может привести к тому, что лестница, имеющая рекомендованную для частных домов ширину 90-120 сантиметров, будет неприменима. По какой причине?

Рис. 2. Влияние ширины лестницы на угол её наклона.

Помимо того, что существует ограничение по высоте расположения площадки от уровня пола, угол наклона лестницы будет тем круче, чем шире промежуточная площадка и соответственно лестница. Необходимо решить две задачи – во-первых: угол наклона не должен превысить 42°; во-вторых: ширина площадки не должна быть менее 80 сантиметров.

На рисунке 2 показана схема изменения угла наклона в зависимости от ширины лестницы и высоте уровня расположения площадки 95-100 сантиметров, из которой видно, что ширина лестницы и площадки не должна превышать 80 сантиметров.

Теперь известно, как влияет ширина промежуточной площадки и лестницы на угол наклона. Далее нужно определить, на какую высоту можно поднять промежуточную площадку. Рекомендованная величина просвета в критичной точке подъема между ступенью и перекрытием равна 200 сантиметров.

Для расчета применяется следующая формула:

200 см (размер просвета) / 19,4 см (высота ступеней) = 10,3 ступеней (округляем до 10).

Из полученного результата можно сделать вывод, что в лестничный проем длиной 300 сантиметров войдет верхний лестничный марш из 10 ступеней с промежуточной площадкой шириной 80 сантиметров. Оставшиеся пять ступеней разместятся в нижнем лестничном марше, соответственно площадка будет располагаться на уровне пятой ступени первого лестничного марша.

Для дальнейшего расчёта используется формула для определения высоты уровня расположения площадки:

(295 см (высота помещения с учетом перекрытия) – 4 см (толщина материала ступеней) — 10 ступеней х 19,4 см (высота подъема ступеней)) = 97 см (с учетом толщины материала ступеней – 101 см).

Рис. 3. Определение высоты расположения и ширины промежуточной площадки.

Перенос расчетов на схему

Все полученные расчеты наносятся на схему помещения, как это сделано на рисунке 3. Как уже говорилось выше, для составления схемы будет удобно использовать бумагу с миллиметровой сеткой, что облегчит её вычерчивание в определённом масштабе, например, 1:10. Стены А и Б на схеме располагаются в одной плоскости. На стенах отмечается ширина площадки равная 80 сантиметров. Между лестницей и поверхностью стен необходимо оставить промежуток в 5 сантиметров. От уровня пола отмеряется четыре сантиметра (толщина материала ступеней) и проводится горизонтальная линия (Х).

Далее, от линии (Х) отмеряется расстояние 19,4 сантиметра и проводится следующая горизонтальная линия, и так наносится разметка с промежутком 19,4 сантиметра до поверхности пола. Все ступени разделяются горизонтальными линиями, как это показано на рисунке 3.

Затем, от верхней фризовой точки нужно отсчитать 10 ступеней, которые по стене А войдут в лестничный проем. Когда все горизонтальные линии проведены, можно перейти к определению точки критичности подъема: по стене Б замеряется расстояние от пересечения межэтажного перекрытия с началом лестничного проема до критичной точки прохода (Y) (рисунок 3, справа), где ширина проема составляет 150 сантиметров. Наглядно видно, что с учетом толщины материала 4 сантиметра (в красном круге) от уровня третьей ступени в точке критичности подъема получается расстояние 207,7 сантиметров. Эта цифра больше чем рекомендованные 200 см, следовательно, весь расчет и выбор высоты расположения площадки выполнен без ошибок.

Определение ширины ступеней

Теперь, имея контрольную точку максимальной высоты для установки промежуточной площадки, необходимо продолжить проектирование лестницы, вычерчивая её на схеме. Следующей задачей является определение ширины ступеней.

Рис. 4. Схема расчета проступи

В проем вошло десять ступеней и промежуточная площадка шириной 80 сантиметров. Ширина ступеней определяется по формуле:

215 см (расстояние от т. A до площадки) / 10 ступеней = 21,5 см (ширина ступени)

От точки A вправо (указано стрелкой) необходимо отмерить 21,5 см и провести вертикальную линию разметки. Полученная величина и даст ширину ступени, таким же образом надо отмерить и провести остальные вертикальные линии, так, как это показано на рисунке 4.

От точки пересечения линий разметки ширины и высоты ступеней до площадки необходимо провести диагональную линию, обозначающую ось наклона лестницы, полученный угол наклона должен быть около 42°. Если все размеры выполнены в определённом масштабе, угол наклона можно проверить, измерив его транспортиром. Синим цветом, выделена линия наклона.

Далее, выделяем красным цветом ступени лестницы и соединяем Г-образной линией линии разметки по ширине и высоте ступени (разделенный по диагонали квадрат). На рисунке 4 видно, что получилось 15 ступеней и промежуточная площадка. Верхний марш содержит 10 ступеней, нижний марш — 5 ступеней.

Получилась ширина ступени равная 21,5 сантиметров, что недостаточно для безопасного и удобного передвижения по лестнице. Устраивая ступени, обеспечивающие безопасность передвижения, используют простую формулу: ширина + высота ступени = 45 см ± 2 см (43…47 см), по расчёту получено: 21,5 см (ширина ступени) + 19,6 см (высота ступени) = 41,1 см.

Способ нависания ступеней

Для данного случая проще всего воспользоваться таким способом увеличения ширины проступи, как нависание ступеней, одной над другой, на величину 1-5 см. Такой вариант обычно используют в тех случаях, когда другим способом увеличить ширину ступеней не получается.

Чтобы определить оптимальную ширину ступени для данного случая, необходимо определиться, с величиной напуска ступени над ступенью. Для этого проводится несложный расчет по формуле:

45 см – 19,6 см (высота ступени) = 25,4 см (округлённо — 25,5 см) — это и будет ширина ступени с напуском, при этом величина напуска составляет:

25,5 см – 21,5 см = 4 сантиметра

Следовательно, для устройства ступеней понадобится материал шириной не 21,5 сантиметров, а большей — 25,5 сантиметров. Итоговый расчёт по формуле, определяющей безопасные параметры ступеней лестницы, даёт:

25,5 см + 19,6 см = 45,1 см – значение, соответствующее показателю формулы для расчета пропорциональных параметров ступеней, оптимизированных для безопасного перемещения по лестнице. После этого, необходимо отразить на схеме увеличение ширины ступеней, а одновременно с этим, прорисовать толщину материала ступеней, равную четырём сантиметрам.

Рис. 5. Схема, показывающая увеличение ширины ступеней

Горизонтальная разметка толщины ступеней, начиная с верхней фризовой ступени, учитывающая толщину материала четыре сантиметра, наносится на схему так, как показано на рисунке. Затем наносится вертикальная разметка, обозначающая добавочную ширину ступеней, также равную четырём сантиметрам, её нанесение начинается от той же верхней фризовой ступени. Жёлтым цветом на рисунке 5, выделена ширина ступеней, 21,5 см, полученная при расчете, красным цветом обозначена добавочная ширина 4 см. В конечном счёте, получаются ступени толщиной 4 см и шириной 25,5 см.

Рекомендуемые соотношения между шириной и высотой ступеней

Теперь необходимо обратимся к таблице, содержащей рекомендуемые соотношения ширины и высоты ступеней:

Таблица 2. Соотношение размеров ступеней лестницы.

В таблице 2 зелёным цветом выделены соотношения размеров, удобные для комфортного передвижения. Удобные для передвижения соотношения размеров выделены жёлтым цветом, а для относительно удобного — синим цветом. Размер ступеней 25,5 см х 19,6 см, полученный в результате вышеприведённых расчётов, соответствует нормативным требованиям, но, так как ширина ступеней получена путем их увеличения за счет нависания с выпуском четыре сантиметра друг над другом, это делает лестницу удобной только для подъема, для спуска она является относительно удобной.

Промежуточный итог расчета лестницы Г- образной формы с промежуточной площадкой для проема размерами 300х150 сантиметров

Промежуточный итог

Подводя промежуточные итоги полученных результатов расчета можно сказать, что полученные в ходе проектирования размеры лестницы, соответствуют нормативным требованиям, но лестница, тем не менее, получается лишь относительно удобной, в связи с тем, что имело место ограничение размеров межэтажного проема:

Рис. 6. Пример подъема и спуска по спроектированной лестнице

Получен максимально допустимый угол наклона лестницы, равный 42°.

Ширина ступеней за счёт напуска величиной четыре сантиметра делает ступени лестницы относительно удобными для спуска. Это связано с тем, что при спуске из-за нависания на четыре сантиметра ступени над ступенью, их рабочая ширина будет не 25,5 см, а 22,5 см (рисунок 6), то есть, теряется, как минимум, 3 сантиметра рабочей ширины ступеней.

Рис. 7. Общий чертеж лестницы Г- образной формы с промежуточной площадкой.

На общем чертеже проекции лестницы Г- образной формы с промежуточной площадкой подведены итоги проведенных ранее расчетов. Чертёж позволяет взглянуть на результаты расчётов в объемном формате и получить ясное представление о результатах выполненной работы.

Рис. 8. Лестница Г- образной формы с промежуточной площадкой. Вид сбоку.

Рис. 9. Лестница Г- образной формы с промежуточной площадкой. Вид сверху.

На рисунках 8 и 9 показаны результаты расчетов в объемном формате. Видно, что еще нет балясин, поручней, ограждений и прочего. Всё это ещё только предстоит просчитать и, кроме того, разработать дизайнерское решение лестницы – какие сделать косоуры, выбрать материал для изготовления ступеней и много другого. Таким образом, пройдено только около половины пути, но, уже и теперь можно увидеть ту лестницу, о разработке проекта которой шла речь в этой и предыдущей статьях.

Теперь можно провести разбор полученных результатов и выяснить, почему лестница получилась условно-удобной. Ответ лежит в размерах межэтажного проема, ограниченного длиной 300 сантиметров. По существующим правилам расчет лестницы начинают с того, что выясняют длину необходимого для неё проёма или, говоря проще, проем подгоняют под лестницу, а не лестницу под него.

Вернёмся обратно к уже спроектированной лестнице и попробуем рассчитать её заново:

Расчет был основан на ограничении размеров межэтажного проёма, что привело к необходимости устройства 15 ступеней высотой 19,4 сантиметра. При таком устройстве лестницы уменьшить высоту подъема не получится. Теперь необходимо рассчитать, каким должно быть устройство удобной лестницы, если отбросить ограничения.

Определение необходимых параметров лестничного проема

Для этого нужно вернуться к таблице 2 этой статьи и взять для расчета длины проема два других показателя параметров ступеней – те, где лестница имеет удобные, как для подъема, так и для спуска параметры ступеней, например: 19х26 сантиметров (15 ступеней) или 17х28 сантиметров (17 ступеней).

Расчёт проводится по простой формуле:

ширина ступеней Х количество ступеней = длина проема.

Подставив числовые значения, получаем следующие значения для длины проёма:

26 см х 15 = 390 сантиметров или 28 см х 17 = 476 сантиметров

Из полученных значений видно, что наиболее оптимальным вариантом будет устройство 15 ступеней, и ширина проёма для устройства удобной лестницы этом случае составит 390 сантиметров. Отсюда вывод, подтверждающий сказанное ранее – сначала проектируется лестница, а лишь затем рассчитываются параметры проема, но не наоборот. Конечно, этот классический метод применим только в том случае, когда в наличии имеется идеальный вариант, при котором площадь и планировка дома и позволяют проделать расчёты в таком порядке, а не так, как в вышерассмотренном случае с ограничением размеров лестничного проёма.

Ограниченные размеры проема

В случае с ограничением размеров проема, также можно сделать более удобную лестницу Г- образной формы с промежуточной площадкой. Для этого необходимо изменить способ, по которому лестница крепится к межэтажному проему. Ранее рассматривался вариант конструкции, в котором верхняя фризовая ступень располагается заподлицо с уровнем чистового пола второго этажа, в новом варианте сможем уменьшить необходимое количество ступеней, если опустить, ниже уровня пола второго этажа верхнюю фризовую ступень и вместо торцевого крепления лестницы к межэтажному проему применить потолочное. Необходимо отметить, что такое изменение способа крепления лестницы к межэтажному перекрытию вызовет необходимость в повторном проведении всех расчётов.

При таком варианте конструкции, который далее будет называться второй вариант устройства лестницы, возможно, придется устанавливать подступенки, при этом практически вся лестница получится закрытой, что также может дать определённые преимущества. То, как проводится расчёт лестницы Г- образной формы с промежуточной площадкой с ранее заданными параметрами лестничного проёма и помещения по второму варианту будет рассмотрено в следующей статье.

После расчетов второго варианта конструкции лестницы Г- образной формы с промежуточной площадкой, в следующей статье пойдёт речь о дальнейшем устройстве лестницы – балясинах, поручнях и других, сравнительно небольших, но важных деталях. Работа над расчетами ещё не закончилась, но уже надо задуматься и об её окончательном завершении – разработке оригинального дизайнерского решения лестницы, которое сделает её чем-то большим, чем просто функциональной конструкцией, обеспечивающей доступ ко второму этажу здания.

Мне нравится!15Мне не нравится!2

www.allremont59.ru

Лестницы на второй этаж в частном доме: секреты расчета и монтажа

С овременное развитие строительства частных домов все чаще прибегает к возведению двух-или трехэтажных домов. Поэтому постройка лестницы на второй этаж в частном доме служит важным пунктом. Конечно, вы можете обратиться к специалистам по ее возведению, но мы рекомендуем соорудить ее самостоятельно.

Лестница на второй этаж в частном доме

Лестница, как сложный строительный элемент имеет свои особенности и обязательные составляющие элементы. Рассмотрим состав лестницы на второй этаж частного дома:

• Баллюстрада – это ограждение лестницы.
• Балясины – стойки-ограждения в виде небольших колонн, между ними не должна проходить голова ребенка, поэтому максимальное расстояние не превышает 15 см.
• Перила – ограждения.
• Столбы – опоры для балок и перекрытий.
• Больцы – металлические болты, которые нужны в качестве крепления ступеней к стенам.
• Марш – подъем из ступеней. Для него важен наклон, поскольку от него зависит безопасность лестницы.
• Тетива – опорная колонна для удержания лестницы в заданном положении и регулировки ее нагрузки. В зависимости от использования тетивы выделяют тетивную лестницу или косоурную. Тетивная использует пазы, а косоурная специальную форму для укладки ступеней.
• Подступенок – вертикальная часть ступени для опоры.
• Переходная площадка между маршами.
• Сама ступень, состоящая из проступи и подступенка.

Лестницы на второй этаж в частном доме чаще всего делают из дерева, так как это экологически чистый материал, выглядящий стильно и привлекательно.

Деревянная лестница на второй этаж частного дома может быть двух основных видов. Ниже изучим каждый из них.

Разнообразие типов лестниц

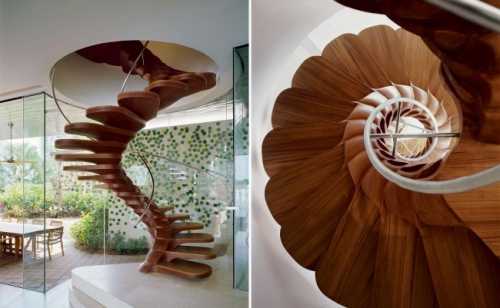

Такой тип обычно выбирают при ограниченном или малом пространстве для ее установки. Минимальный размер площадки для нее может ограничиваться полутора метрами. Для такого варианта есть ограничения – ей одновременно не могут пользоваться несколько человек – только один, а также затрудняется по ней поднимать громоздкие и объемные предметы.

Она также отличается повышенной сложностью монтажа, а потому не имеет большой популярности для сбора ее самостоятельно. Для нее важно рассчитать надежность несущих и опорных стоек, а также важно соблюдать прочность конструкции.

Схема металлической винтовой лестницы

Монтаж деревянной винтовой лестницы

Другое дело – маршевые лестницы, которые считаются наиболее часто используемыми в частных домах. Они бывают с 1 маршем, а также 2, 3 или более – количество маршей зависит от потребности хозяина дома и наличия свободной площади.

Кроме деления по количеству маршей такие лестницы делятся на прямые и поворотные, а по расположению делятся на пристенные или самостоятельные. Последние часто упираются в центр комнаты и могут быть позволены только владельцам с большой площадью дома.

Лестница с двумя маршами пристенного типа

Маршевую лестницу легко собрать самостоятельно, причем специалисты дают полезный совет о делении маршей при количестве ступеней больше десятка. Разделить ступени можно специальной площадкой, которая может поменять их дальнейшее направление, при этом в таком варианте используются специальные поворотные ступени, имеющие другое название трапециевидных или забежных.

Устройство маршевой лестницы

Лестницы с поворотом также различаются по направлению. Так, если она поворачивает на прямой угол, то ее называют четвертьоборотной, а при повороте вокруг своей оси – полуоборотной. На полный круг оборачивается винтовая лестница, которая не может уже считаться маршевой.

Промежуточным вариантом круговой и маршевой лестницы считается комбинированный тип. Это самый сложный тип лестниц, так как требует много расчетов и сложных элементов. Ее встретить можно крайне редко.

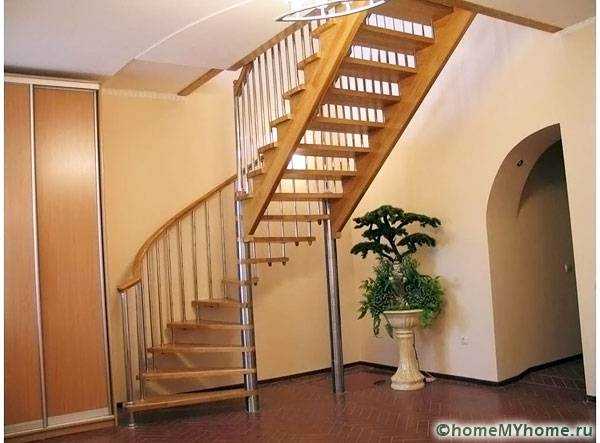

Пример комбинированного типа

Лестница на второй этаж своими руками из дерева с поворотом на 90. Пошаговое руководство по расчету и монтажу лестниц с поворотом на 90 в отдельной публикации.

Технические требования к конструкции и правильный расчет параметров

Размеры лестницы на второй этаж частного дома рассчитываются исходя из наличия свободного места в доме. Оцените свои силы и возможности, сможете ли вы собрать тот или иной сложный тип конструкции без должного умения и опыта. Лучше выбрать простую лестницу, чем заново пересобирать ее несколько раз. К тому же, сложные лестницы требуют большого бюджета.

Размеры для расчета

Чтобы верно собрать лестницу самостоятельно, используйте следующие полезные советы:

• Чертеж с замерами поможет вам определиться с местоположением лестницы и ее оптимальным вариантом.

Чертеж деревянной лестницы

• Удобная и безопасная лестница — превыше всего, поэтому ознакомьтесь с оптимальными параметрам наклона, поворота и размера ступеней.

Рекомендации по выбору угла наклона

• Ступени не должны быть меньше 20 см в ширину –такие минимальные размеры обеспечивают удобство шагания по ней.

Рекомендации по расчету ступеней

• Угол подъема максимум 45 градусов, иначе это будет неудобно.
• Учитывайте степень нагрузки и выбирайте подходящий материал. Для жилого дома подойдет нескользкое покрытие с нагрузкой до 350 кг на квадратный метр.

Удобные ступени – залог безопасности лестницы

• Если в доме есть дети, делайте лестницу максимально защищенной – следите за расстоянием между балками и увеличьте уровень ограждения.
• Оптимальная ширина пролетов составляет 1 метр плюс минус 12 см.
• Для расчета используйте метод подстановки на место лестницы прямоугольного треугольника с интересующими вас параметрами. Катет пола будет нужно поделить на 20 см (минимальная ширина ступени) и таким образом, получится количество ступеней. Высота же ступени рассчитывается по формуле высота подъема, деленная на 10-12 см. ширину вы можете определить сами.

Схема расчета оптимальных размеров лестницы

Для изготовления лестницы вам пригодятся несколько полезных советов:

• Чертеж необязательно чертить самостоятельно, вы можете найти готовые в интернете и адаптировать под себя или взять уже готовый.

Готовый пример чертежа лестницы

• Если вы делаете детали самостоятельно, то используйте только древесину качественных пород дерева, сухую. Детали должны быть идеально заполированы и точно соответствовать параметрам чертежа или готовым лекалам.

Используем только качественную древесину

• Для косоуров используйте доски без оснований сучков толщиной до 5 см.
• Для поступей выберите закруглённые края и толщину доски 3 см.
• Балясины сложно сделать одинаковыми, поэтому вы сразу можете купить их набор в комплекте с креплениями.

Разнообразие готовых комплектов балясин

• Монтаж лестницы осуществляется в следующем порядке: косоуры, подступенники, поступи, балясины, перила и поручни.

Этапы возведения лестницы

• Готовая лестница нуждается в обработке специальными составами: полировка, антисептик, краска по желанию и лак.

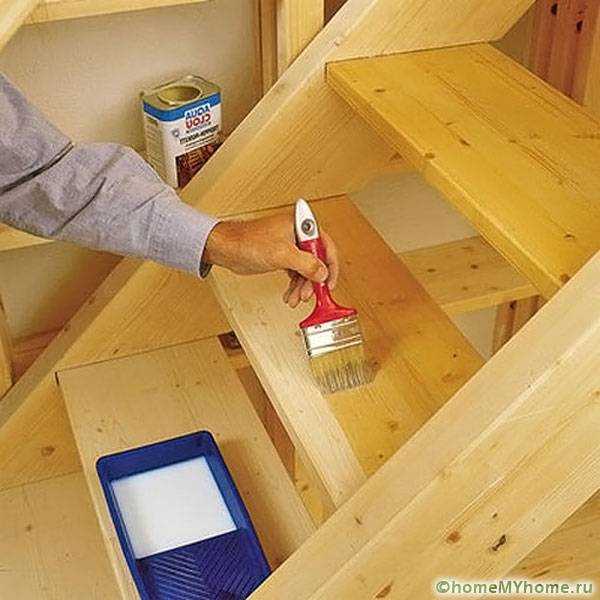

Покрытие лестницы лаком

Итак, теперь вы знаете все нюансы и хитрости изготовления лестниц самостоятельно. Уверены, ваш дом существенно преобразится с внесением этого нужного и стильного элемента. Подведем итоги, для монтажа вам понадобится помнить:

• Элементы лестниц зависят от выбранного вами типа;
• Маршевая лестница проще в монтаже, чем винтовая, но требует большого пространства;
• Тщательное соблюдение параметров и размеров лестницы влияет на ее безопасность;
• Сборка лестницы идет снизу вверх.

Здравствуйте. Хотела поблагодарить за такую полезную статью и задать вопрос. А как вы думаете, для тех, у кого в семье есть маленький ребёнок, какую лучше монтировать лестницу? Какая наиболее безопасна?

По моему мнению маршевые лестницы с 1 маршем для семей с детьми самые безопасные. Мы дом еще не достроили, а в гараже муж сделал маршевую,но с несколькими маршами, детки то и дело поднимаются по ней и опускаются, и не всегда это получается аккуратно, очень часто падают.

Так, что в доме будет маршевая лестница с 1 маршем, и частыми перекладинами, чтоб даже палец не могли просунуть.

vizada.ru
