Расчет солнечных батарей для частного дома калькулятор – On-line калькулятор расчета работы солнечной электростанции

On-Line калькулятор солнечных батарей, он-лайн расчет солнечных электростанций



Данный калькулятор предназначен для оценки выработки электрической энергии солнечными батареями.

Для каждой точки местности России, мы собрали данные по инсоляции с точностью 0,1 градуса по широте и долготе. Данные были любезно предоставлены сервисом NASA где история измерений ведется с 1984 года.

Для использования нашего калькулятора выберите местоположение вашей солнечной электростанции передвигая метку по карте или воспользуйтесь полем поиска на карте. Наш калькулятор работает только по территории России.

1. Если вы знаете какие солнечные батареи вы будете использовать, или они уже установлены в вашей солнечной станции — выберите солнечные батареи нужной мощности и их количество.

2. Укажите угол наклона вашей крыши, место установки. Также наш калькулятор автоматически показывает оптимальный угол наклона солнечной батареи для выбранной точки местности. Угол показывается для зимы, оптимальный — средний для всего года, для лета. Это особенно важно если вы только планируете установку солнечной станции и при ее строительстве сможете указать строителям необходимый угол для монтажа СБ.

Если например вы планируете установить солнечные батареи на крышу вашего дома и угол установки предопределен конструкцией, просто укажите его в поле ввода произвольного угла.
Наш калькулятор будет вести расчет учитывая угол вашей крыши.

3. Очень важно правильно оценивать мощность потребителей электроэнергии вашей солнечной станции при подборе необходимого количества солнечных батарей.

В калькуляторе нагрузок для солнечной электростанции выберите электроприборы которые вы будете использовать, задайте их количество и мощность в ваттах, а также примерно время использования в сутки.

Например для небольшого дома выбираем:

• Электролампа — 3шт мощностью 50Вт каждая, работают 6 часов в сутки — итого 0,9 кВт часов/сутки.
• Телевизор — 1шт мощностью 150Вт, работает 4 часа в сутки — итого 0,6 кВт часов/сутки.
• Холодильник — 1шт мощностью 200Вт, работает 6 часов в сутки — итого 1,2 кВт часов/сутки.
• Компьютер — 1шт мощностью 350Вт, работает 3 часа в сутки — итого 1,05 кВт часов/сутки.

Телевизор современный с плоским экраном, светодиодный потребляет от 100 до 200 Вт, холодильник, в нем работает компрессор и работает не постоянно, а тогда когда нужен холод, т.е. чем чаще вы открываете дверь холодильника, тем больше электричества он съест. Обычно холодильник работает 6 часов в сутках, остальное время отдыхает. Компьютер например вы используете в среднем 3 часа в сутки.

При заданных условиях потребления вы получите необходимую мощность для электропитания ваших электроприборов.
Для нашего примера это будет 3,75 кВт / час в сутки.

Давайте подберем необходимое количество солнечных панелей для нашего примера, в регионе Санкт-Петербург:

Возьмем солнечные модули 250Вт, установим оптимальный угол наклона предложенный программой равный 60 градусов.
Увеличивая количество солнечных батарей мы увидим, что при установке 3х солнечных модулей 250Вт потребление наших электроприборов 3,75 кВт час сутки начинает перекрываться на графике выработке уже с апреля по сентябрь, что достаточно для тех людей которые например пребывают на даче летом.

Если вы хотите эксплуатировать СБ круглогодично, то вам понадобится минимум 6 солнечных модулей по 250Вт, а лучше 9шт. Учтите также, что зимой с ноября по середину января в Питере солнца скорее нет, чем оно есть. И в данное время года вы будете использовать бензо-дизель генератор для подзарядки аккумуляторов.

Под графиком выработки находится сводная таблица с числовыми данными о выработке солнечной электростанции в удобном числовом виде.

Заполните форму ниже, отправьте нам данные своего расчета и получите коммерческое предложение для вашей солнечной электростанции.

Расчет солнечной электростанции с помощью калькулятора носит предварительный характер. Каждый объект является индивидуальным, для формирования окончательного предложения под «ключ» с учетом монтажа и технико-экономического обоснования мы рекомендуем провести консультацию с нашими специалистами по телефону или заказать выезд инженера к вам. По итогам общения наши специалисты подготовят и предоставят комплексное предложение по стоимости и монтажу вашей солнечной электростанции.

Для того, чтобы наши менеджеры смогли подготовить для Вас предварительные расчеты по стоимости оборудования и монтажу, отправьте нам данные своего расчета. Если информации будет недостаточно, наш специалист свяжется с Вами для уточнения.

realsolar.ru

Расчет выработки и потребления энергии от солнца — Фабрика тока

Статистика

Ключевой показатель

Ед.изм.

Янв

Фев

Мар

Апр

Май

Июн

Июл

Авг

Сен

Окт

Ноя

Дек

Год

Выработка за период (угол = широта)

кВт·ч

Выработка за день (угол = широта)

кВт·ч

Эффективность панели (по сравнению с панелью вне атмосферы)

%

Моделирование

Выработка за период (выбранный угол)

кВт·ч

Выработка за день (выбранный угол)

кВт·ч

Экономический эффект (на основе данных моделирования)

Экономия за счет замещения сетевого электричества, за период

руб

Нереализованная экономия сетевого электричества из-за малой емкости АКБ, за период

кВт·ч руб

Экономия за счет замещения дизельного топлива и затрат на ТО, за период

л руб

Нереализованная экономия дизельного топлива и ТО из-за малой емкости АКБ, за период

л руб

www.fabrikatoka.ru

Калькулятор расчета солнечных батарей

Зачем платить за электроэнергию, если можно ее получать путем преобразования солнечного света. С этой целью вам нужно будет обзавестись комплектом солнечных батарей, дополнительными техническими средствами, а также правильно их подключить. Однако, чтобы система работала правильно и смогла обеспечить электричеством ваш дом, сначала нужно правильно произвести предварительные расчеты. Итак, как рассчитать необходимое количество солнечных батарей и как выбрать сопутствующие элементы системы, без которых вы не сможете обеспечить током частный дом.

Содержание статьи

Что входит в комплект систем солнечных батарей

Для получения тока недостаточно приобрести солнечные панели и подключить их. Солнечная система состоит из множества не менее важных технических устройств, благодаря которым создается нужный эффект. Итак, чтобы в вашем доме появилось электричество экологичного происхождения, помимо солнечных батарей нужно будет приобрести еще 6 базовых элементов системы, а именно:

• генератор;
• инвертор;
• аккумулятор;
• контроллер солнечного заряда;
• потребитель 230В;
• соединительная коробка.

Поэтому, перед тем как начать проектировать монтаж и размещение фотоэлектрической системы, вы должны понимать, что это куда больше затрат, чем покупка одних только солнечных панелей. Срок службы и эффективность выбранных элементов будет зависеть от количества модулей, класса и фирмы производителя. Правильно выбранные технические характеристики, надежность устройства и место размещения солнечных батарей станет залогом качественной работы и долговечности.

Расчет количества батарей для дома

Чтобы рассчитать, сколько вам понадобится батарей для дома, необходимо оценить значения нескольких главных параметров. Разберем все по порядку.

Расчет энергопотребления

Чтобы рассчитать необходимое количество панелей, нужно начать с составления списка всех электроприборов и времени их эксплуатации с учетом мощности. Только после того, как вы составите техническое описание системы, можно вычислить общую потребность дома, что является обязательным этапом для подсчета количества солнечных батарей. Ниже в таблице приведены значения отдельных электроприборов, что поможет вам в расчетах.

Электроприбор	Мощность, Вт	Часов работы в сутки	Вт/час
Холодильник	250	24	6000
Электрочайник	1000	0.3	300
Телевизор	150	6	900
Радиоприемник	4	2	8
Экономлампа 1	20	6	120
Экономлампа 2	15	4	60
Экономлампа 3	10	2	20

Чтобы правильно рассчитать затраты электроэнергии в своем доме в зависимости от количества приборов, посмотреть мощность каждого отдельного устройства можно в его технической документации или в интернете на сайте производителя.

После того как вы посчитали, нужно скорректировать значения, так как солнечная батарея принимает на себе 100% постоянный ток, который при помощи инвертора перерабатывается в переменный, в результате чего теряется до 20% напряжения. Также следует принять во внимание тот факт, что пусковая мощность любого электрического прибора в несколько раз выше заявленной в паспорте, поэтому при расчете общей потребляемой электроэнергии нужно оставлять погрешность, которая будет использоваться инвертором первые несколько секунд при запуске устройства. Если таких мощных приборов много в доме и они могут одновременно включаться, тогда лучше предусмотреть отдельное включение для запуска.

Определение количества энергии от солнца в конкретной местности

Количество вырабатываемой мощности солнечными батареями зависит от региона и солнечной радиации. Подобные показатели просчитать или измерить самостоятельно нельзя, для этого нужно обратиться за данными в гидрометеостанцию или к справочнику. Его можно найти в интернете, достаточно указать в поиске ваш город и определение солнечной радиации. После того как вы соберете необходимую информацию, надо воспользоваться следующей формулой для определения количества энергии:

Среднегодовая солнечная радиация: кВт * ч / м.кв / день

Так как солнце светит в разное время года с разным уровнем излучения, то целесообразно рассчитывать ее значение исходя из показателей за весь год, то есть использовать среднее значение, конечно же, если вы хотите использовать солнечные батареи круглый год. Исходя из рассчитанных данных, можно определиться с количеством и мощностью солнечного модуля. Для примера рассмотрим значения Москвы, Котельническая набережная, широта 55,7.

	Янв	Февр	Март	Апр	Май	Июнь	Июль	Авг	Сент	Окт	Нояб	Дек	Среднее значение (год)
Горизонтальная панель	0.53	1.24	2.56	3.71	5.21	5.56	5.36	4.2	2.76	1.34	0.62	0.38	2.79
Вертикальная панель	0.69	2.07	3.38	3.12	3.49	3.36	3.51	3.34	2.88	1.87	1.29	0.83	2.49
Наклон панели, 40 градусов	0.66	1.89	3.5	4.25	5.36	5.43	5.41	4.68	3.49	1.96	1.16	0.71	3.21
Вращение вокруг полярной оси	0.7	2.23	4.29	5.38	7.35	7.59	7.25	6.1	4.22	2.31	1.41	0.84	4.14

Данные примерные показатели и приведенная формула позволяют произвести максимально точные расчеты для подбора мощности и количества солнечных батарей, однако кроме тех случаев, когда наблюдается чрезвычайно длительный период дождливой или пасмурной погоды.

Вычисление количества батарей

На основе ранее приведенных значений по расходованию энергии электроприборами, а также уровню солнечной радиации можно определить нужное количество солнечных батарей для обеспечения электричеством вашего дома. Итак, берем значение радиации из таблицы за интересующий вас месяц или период, а после делим его на 1000. Полученное значение называется пикочасы, в 1000 Вт/м2. А солнечный модуль в свою очередь вырабатывает такое количество энергии, где Рw – это мощность, Е — значение инсоляции за выбранный период, k – коэффициент, равный 0,5 в летний период и 0,7 – в зимний:

W = k Pw E / 1000

Показатель W делает поправку с учетом потери мощности, не только потребляемое инвертором или зазор пуска при выключении электроприборов, но и наклонное падение лучей, которое изменяется в течение дня. Приведенная формула и необходимое количество потребляемой энергии в доме (ранее рассчитанное) позволяют определить суммарную мощность модуля и тем самым понять, сколько солнечных батарей вам понадобится для полноценного обеспечения. Сегодня представлены батареи мощностью от 50 Вт и выше. С помощью генератора можно регулировать необходимое значение.

Очень важно не подбирать солнечные батареи впритык по рассчитанной мощности, например, если средний расход энергии дома составляет 68Вт, не стоит покупать один модуль с мощностью в 70Вт, лучше приобрести две панели по 50 Вт либо использовать солнечное электричество частично, а не для постоянного пользования. Но специалисты советуют, что если вы уже занялись таким вопросом, как обеспечение дома экологическим током, тогда лучше рассчитывать показатель с избытком.

Как выбрать остальные составляющие системы

Обязательными компонентами для работы солнечной батареи является инвертор и аккумулятор. Для обеспечения дома энергией и правильной работы системы при их выборе также необходимо учитывать определенные технические характеристики.

Выбор емкости аккумуляторов

Зачем нужно выбирать емкость аккумулятора? В солнечной батарее вырабатывается энергия, которая накапливается в аккумуляторе, с целью выполнения трех важных функций:

• компенсировать периоды плохой погоды и продолжать электроснабжение дома;
• покрывать пиковую нагрузку;
• обеспечить электроэнергией частный дом в ночное время.

На сегодняшний день нет проблем с выбором аккумулятора, промышленность выпускает разнообразные модели для систем резервного питания, которые отлично подходят для солнечной батареи. Но проблема может возникнуть в том случае, если для большого количества модулей будет недостаточно емкости одного аккумулятора, поэтому очень важно правильно выбрать солнечный аккумулятор с учетом потребляемой энергии и технических характеристик устройства. Например, аккумулятор мощностью 12В и емкостью 100А/ч (ампер/час) может сохранять 1200 Вт*ч. Но постоянно аккумулятор не может сохранять столько энергии, так как его работа напрямую зависит от зарядки и интенсивности использования. Специалисты советуют производить расчеты так, чтобы размер батареи аккумулятора позволял сохранить энергии минимум на 4 дня. Если более понятным языком: представим потребность дома в 3600 Вт*ч в день, теперь делим эту цифру на напряжение 12Вт, после чего получаем дневную норму 300 А*ч. То есть на 4 дня бесперебойной работы нам нужен заряд 1200 А*ч.

Аккумуляторы для солнечных панелей

Перед покупкой и выбором типа аккумулятора учитывайте, что батарея из свинца требует на 20% больше от рассчитанного значения, так как ей нежелательно полностью разряжаться. А вот, например, для батареи кадмиево-никелевой дополнительно уже потребуется свыше 20%. То же самое правило применяется и к железо-никелевым. Насчет щелочных можете быть спокойны, так как полная разрядка аккумулятора не вредит их сроку службу и общей работе.

Для того чтобы аккумулятор прослужил заявленный срок и не подвергался перенапряжениям или, наоборот, глубокой разрядке, необходимо использовать качественный контроллер.

Выбор инвертора

С помощью инвертора постоянная энергия, получаемая панелями от солнца, превращается в переменную с повышением напряжения до 220В, необходимого для обеспечения бытовых потребностей. Мощность инвертора начинается от 250 Вт и может достигать 8000 Вт. Оптимальным вариантом является инвертор с мощностью 3000 Вт, который способен обслуживать сразу несколько модулей параллельного подключения. Специалисты советуют выбирать для дома трехфазные синусоидальные инверторы. Они отличаются надежностью, высоким качеством и долгим сроком службы. Кроме того, они также могут служить «буфером» для вывода излишней солнечной электроэнергии в общую сеть.

www.termico-solar.com

Расчет солнечных батарей

Содержание:

1. Комплектация солнечной батареи
2. Исходные данные для расчетов
3. Расчет солнечных панелей
4. Как рассчитать параметры аккумулятора
5. Расчет и выбор инвертора
6. Видео

Перед монтажом любого объекта требуется составление проекта и выполнение предварительных расчетов. Только таким образом возможно добиться максимальных результатов от запланированного мероприятия, установить объем предстоящих материальных затрат. Поэтому при проектировании альтернативных энергетических систем, большое значение имеет точный расчет солнечных батарей, без которого возможны значительные отклонения от нормативов и значительное снижение эффективности данных устройств.

Во время составления проекта даже самый неинформированный человек начнет разбираться и представлять себе порядок эксплуатации будущего комплекса. Его нормальная работа зависит не только от самих солнечных панелей, но и от всех остальных компонентов и составных частей.

Комплектация солнечной батареи

Для того, чтобы максимально точно рассчитать солнечную энергетическую систему, необходимо знать, какие элементы входят в ее состав. Все они используются в комплексе и позволяют наиболее эффективно преобразовывать энергию солнца в электрический ток.

Стандартный комплект включает в себя:

• Основной элемент – солнечные батареи для дома. Главная функция заключается в приеме солнечного излучения и его последующем преобразовании в электроэнергию. Основой конструкции являются фотоэлектрические элементы, способные удерживать излучение в течение длительного времени, требующегося для преобразования. Поэтому большое значение имеет точный расчет мощности солнечных батарей.
• Инвертор. Преобразует постоянный ток солнечной панели в переменный, пригодный для работы потребителей. Полученное напряжение составляет 220 вольт.
• Аккумуляторная батарея. Накапливает электроэнергию, а потом отдает ее в ночное время, при плохой погоде или внезапном отключении основной сети. Электричество из аккумулятора поступает в инвертор и превращается в переменный ток.
• Контроллер. Управляет процессом зарядки аккумулятора, контролирует уровень заряда и разряда батареи. Подключается последовательно между солнечной батареей и аккумулятором, помогает поддерживать стабильность напряжения, поступающего в инвертор.

Для соединения компонентов системы между собой используются провода и специальные коннекторы. Обычно они входят в общий комплект.

Исходные данные для расчетов

Теперь рассмотрим как рассчитать солнечные батареи? Основной цифрой, необходимой для расчетов, является общее энергопотребление за определенный период. Если панели устанавливаются в электрифицированном загородном доме, то расход электроэнергии можно определить по счетчику. Однако, если электроснабжение подключается впервые, необходимо составить список всех имеющихся потребителей с указанием мощности каждого из них.

Например, холодильник потребляет 350 Вт/ч. В сутки он потребит около 1 кВт/ч, а в течение месяца – около 30 кВт/ч. Точно так же нужно подсчитать расход электроэнергии у осветительных и других приборов.

Полученные цифры складываются и вначале определяется общее суточное энергопотребление. Далее результат умножается на количество дней в месяце, что даст предварительное значение. К примеру, расход электроэнергии составляет 100 кВт/ч. Эта цифра будет относительной, поскольку к ней следует добавить еще 40% на потери в аккумуляторе и при работе инвертора.

Таким образом, общий расход электроэнергии в месяц составит 140 кВт/ч. В сутки получается 140:30:7 = 0,67 кВт/ч. Следовательно, необходимы панели с минимальной мощностью 0,7 кВт. Однако их будет достаточно лишь при хорошей погоде в летнее время и частично весной и осенью. Необходимо учесть и пасмурные дни, которые нередко наблюдаются и в летние месяцы. В связи с этим, требуется увеличить количество панелей не менее чем в два раза, в противном случае электроэнергия будет поступать с перебоями.

Максимальный эффект от солнечной системы получается лишь при условии согласованной работы всех составляющих частей и компонентов. В первую очередь нужно правильно рассчитать батареи на основе исходных данных, потому что именно от этих расчетов будет зависеть эффективность работы всей энергетической установки.

Расчет солнечных панелей

Необходимая мощность солнечных панелей рассчитывается в соответствии с погодой в данной местности и интенсивностью излучения в разное время года. Большое значение при расчетах имеют углы наклона по горизонтали и вертикали. Этот показатель особенно важен, если солнечная система будет эксплуатироваться круглый год. От этого будет зависеть и место размещения оборудования. Если угол наклона не требует регулировок, то панели могут размещаться непосредственно на крыше здания.

Наиболее ответственным мероприятием является расчет солнечных батарей, количества модулей и их эффективности. Данные берутся по самому лучшему и самому худшему месяцу с точки зрения энергоэффективности. Для расчетов стандартной инсоляции выбирается площадь в 1 м², а для определения номинальной мощности требуется температура 25⁰С, при стандартном световом потоке 1 кВт/м².

Определение производительности солнечной батареи в течение месяца осуществляется по следующей формуле: Есб = Еинс х Рсб х η/Ринс. Ее переменные соответствуют таким показателям:

• Есб – количество энергии, вырабатываемое батареей.
• Еинс – результат месячной инсоляции 1 м².
• η – величина общего КПД при передаче тока по проводникам.
• Рсб – номинальная мощность солнечной панели.
• Ринс – наибольшая мощность инсоляции 1 м² поверхности Земли.

При расчетах необходимо использовать единицы, одинаковые для всех показателей. Как правило, это джоули или киловатт-часы. Вычислив месячную инсоляцию, можно легко определить номинальную мощность солнечной панели, необходимую для выработки месячного объема электроэнергии: Рсб = Ринс х Есб / (Еинс х η).

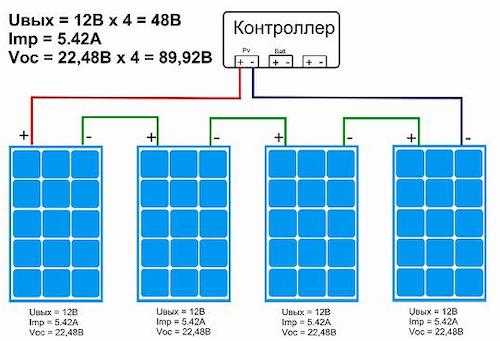

Следует учесть, что напряжение на выходе солнечной панели будет на 15-40% выше напряжения аккумулятора. При использовании дешевых контроллеров эта разница неизменно уходит в потери. Более дорогие современные модели позволяют снизить этот показатель до 2-5%.

Солнечное излучение имеет разные показатели мощности, в зависимости от времени года и конкретного месяца. Номинальная мощность самой панели остается неизменной, поэтому большое значение приобретает правильный выбор места ее установки. Используя формулы, приведенные выше, можно определить лишь приблизительное количество модулей. Чтобы получить точное значение с необходимым запасом, берется двойное количество панелей с поправкой на ночное время, пасмурные дни, снегопады и другие факторы, снижающие эффективность системы.

Мощность солнечных батарей для частного дома и их производительность, во многом зависит от правильного выбора аккумуляторной батареи и инвертора.

Как рассчитать параметры аккумулятора

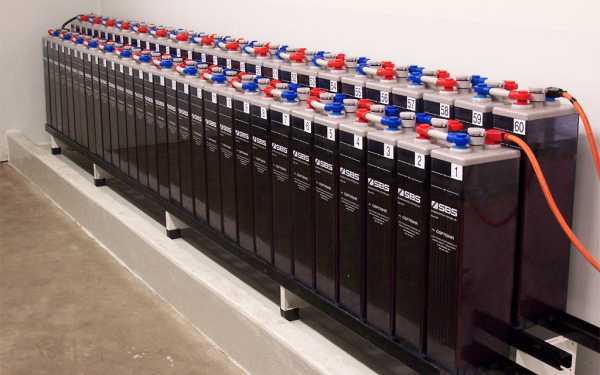

Аккумуляторные батареи составляют значительную часть стоимости всей солнечной системы. Прежде всего это связано с их регулярными заменами в процессе эксплуатации. Данные устройства обладают различной емкостью и сроками службы, поэтому и цена существенно отличается. Существует определенный порядок определяющий расчет солнечной батареи для дома, на основании которого каждый принимает решение о покупке той или иной модели аккумулятора.

Основными параметрами любой батареи являются емкость и количество циклов зарядки и разрядки. Показательные расчеты можно выполнить на примере обычного кислотного аккумулятора, напряжение которого составляет 12 В, а емкость – 100 А*ч. Требуется вычислить возможный объем энергии, накопленной за 1 раз и количество той же энергии, отдаваемой за 1000 циклов, составляющих срок службы батареи. Все расчеты проводятся с учетом соблюдения правил и эксплуатационных норм. Например, повышение температуры сокращает срок службы устройства, а понижение приводит к уменьшению емкости.

Итак, сколько же энергии способен выдать аккумулятор полностью заряженный, а затем полностью разряженный. Для получения результата емкость в 100 А*ч умножается на среднее значение напряжения в 12 В. Итоговой цифрой будет 1200 Вт*ч или 1,2 кВт*ч. Однако на практике полная выработка аккумулятора считается при 40-процентном остатке от начальной емкости. В этом случае показатель средней емкости за весь период эксплуатации будет не 100 А*ч, а только 70. Поэтому реальный запас электроэнергии получается: 70 А*ч х 12 В = 840 Вт*ч или 0,84 кВт*ч.

В инструкции к батарее указано, что ее нежелательно разряжать больше чем на 20% от общей емкости. То есть, в темное время суток из аккумулятора можно без последствий взять только 0,164 кВт*ч. Нормальная разрядка батареи должна происходит в течение 20 часов. Если этот процесс происходит под влиянием высокого тока, то емкость снизится еще больше. Таким образом, наиболее оптимальный ток разрядки будет 5 А, а мощность на выходе батареи – 60 Вт. Если требуется решить задачу, как рассчитать мощность с повышенным значением, в этом случае количество аккумуляторов увеличивается или изменяется режим работы имеющихся устройств.

Большое значение в обеспечении рабочего режима придается правильным настройкам контроллера зарядки и разрядки. При достижении определенного напряжения заряда производится отключение, в противном случае начнется закипание электролита и его интенсивное испарение. Точно так же отключаются потребители, при разряде батареи до 80%. Соблюдение рабочего режима и рекомендаций производителя существенно увеличивает срок службы аккумуляторных батарей.

Расчет и выбор инвертора

При выборе преобразователя энергии учитывается его мощность и конфигурация выходного сигнала. Специалисты рекомендуют выбирать инверторы с номинальной мощностью, превышающей суммарную мощность потребителей на 25-30%. Также должна учитываться резко возрастающая нагрузка, когда одновременно включаются приборы с высокой пусковой мощностью.

Одним из основных показателей инвертора является его коэффициент полезного действия. Он зависит от потерь электроэнергии при выполнении сопутствующих процессов. В разных моделях он составляет 85-95%. Наиболее оптимальным вариантом считаются устройства с КПД не менее 90%.

Различные модификации инверторов могут использоваться в однофазных или трехфазных сетях. В первом случае стоимость устройств намного ниже, но они хорошо зарекомендовали себя при работе с потребителями общей мощностью до 10 кВт. Работа происходит с напряжением 220 в и частотой 50 Гц. Трехфазные приборы могут работать в более широком диапазоне напряжений – 315, 400 и 690 В. Наиболее качественные изделия комплектуются выходными трансформаторами для выравнивания параметров напряжения.

Необходимо учитывать зависимость технических характеристик инвертора и его массы. При наличии трансформатора на 1 кг приходится мощность в размере 100 Вт. В солнечных системах может использоваться разное количество преобразователей. В системах мощностью до 5 кВт с работой вполне справляется 1 инвертор. При более высокой мощности панелей на каждые дополнительные 5 кВт к общему рассчитанному количеству рекомендуется устанавливать еще один преобразователь. Некоторые модели инверторов укомплектованы собственными зарядными устройствами. Если один из них выйдет из строя, то система будет и дальше нормально работать.

Производительность системы во многом зависит от правильного подключения инвертора. Кабель, используемый для соединений, должен обладать минимально допустимой длиной и максимально возможным сечением. При значительном удалении потребителей длину кабеля придется наращивать. Его длина от солнечной батареи до инвертора должна быть не более 3 метров.

Все соединения выполняются максимально плотно. В противном случае может возникнуть искрение и вызвать пожар. Если устанавливается автономный инвертор в качестве бесперебойного источника питания, то в его цепи вместе с другими устройствами устанавливаются автоматические выключатели.

electric-220.ru

Новый калькулятор солнечной энергии

Для Вашего удобства наши инженеры разработали калькулятор солнечной энергии. Данные предоставлены сервером НАСА и могут быть рассчитаны на основе координат местности, либо по расположению конкретного населённого пункта.



Что позволяет рассчитать калькулятор?

Калькулятор выдаёт данные в виде графиков. Вы можете наглядно оценить, какой угол наклона необходим для каждого сезона. На графике видно, сколько энергии в среднем выдаёт солнечная электростанция или панель в любое время года.

Вы можете получить оптимальный угол наклона солнечных батарей для своей местности, а также можете рассчитать наилучший постоянный угол, чтобы получить максимальную выработку от солнечных панелей в конкретное время года (например, только для летнего проживания).

Данные о любой точке мира

В отличие от других схожих программ, данные которых ограничены городами, наш калькулятор выполняет расчёт для любой местности. Это могут быть горы, поля и степи. Наша страна обладает огромной территорией. Особенно это актуально для русского Севера, где населённые пункты находятся очень далеко друг от друга. Если Вы введёте конкретные координаты, то калькулятор даст информацию именно для этого места.

Как пользоваться?

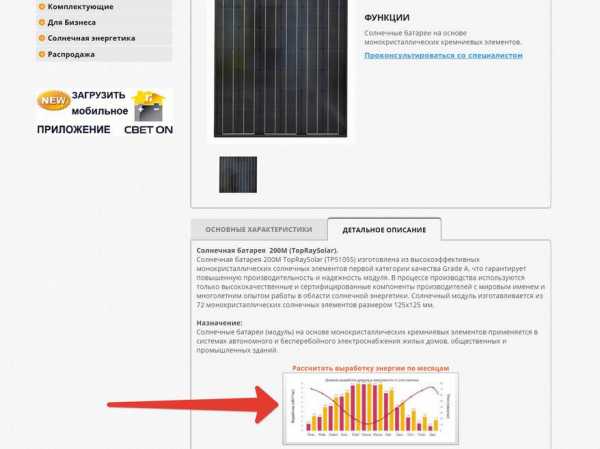

В описании каждой солнечной электростанции и солнечной батареи находится ссылка на данный калькулятор.

В открывшемся окне выбираете ближайший населённый пункт (для быстрого поиска можно набрать первые 3 буквы города) или вводите координаты.

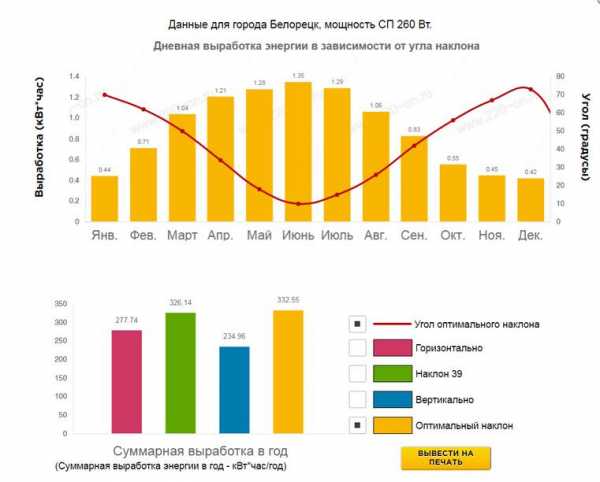

Программа обрабатывает данные и выдаёт в виде наглядных графиков.

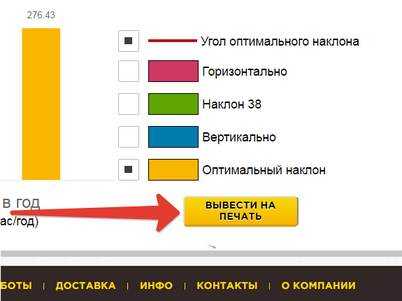

Полученную информацию можно без труда распечатать на принтере. Для этой цели в калькуляторе солнечной энергии мы установили соответствующую кнопку.



Программа автоматически сформирует отчёт в удобном для печати формате.

Для подбора оборудования под вашу задачу Вы можете обратиться к специалистам нашей компании по телефонам (495)646-12-20, (800)500-20-74 или оставить заявку в электронном виде на [email protected]

220-on.ru

Как рассчитать солнечную электростанцию и выбрать оборудование для нее?

Как рассчитать солнечную электростанцию и выбрать оборудование для нее? Очень просто!

Как рассчитать солнечную электростанцию и выбрать оборудование для нее

Расчет небольших солнечных электростанций можно сделать достаточно просто вооружившись листом бумаги и ручкой. В этой статье мы расскажем основные принципы подбора оборудования для бытовых солнечных электростанций.

ВАЖНО:  комплектация солнечной системы никак не связана с площадью дома. Она зависит только от мощности подключаемого оборудования и количества потребляемой энергии.

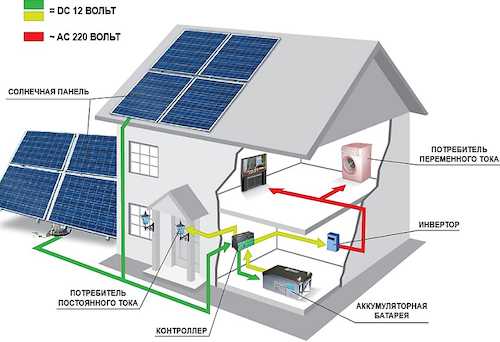

Основными элементами солнечной электростанции являются:

·         Солнечные панели – они генерируют электроэнергию, и чем они мощнее и их больше, тем больше электроэнергии можно получить в течении дня.

·         Аккумуляторные батареи – в них происходит накопление элеткроэнергии, которую можно использовать в отсутствии солнца (ночью), когда выработки электричества на солнечных панелях нет.

·         Контроллер заряда аккумулятора – это устройство, которое позволяет обеспечить правильные режимы заряда аккумулятора. Выбор этого устройства, как правило, чисто технический момент за исключением выбора типа контроллера MPPT или ШИМ. Иногда контроллер заряда может быть встроен в инвертор.

·         Инвертор преобразователь напряжения – это устройство преобразует постоянный ток на аккумуляторах в переменный 220В, который используется во всех бытовых электроприборах. Мощность инвертора ограничивает максимальную мощность электропотребителей, которые могут быть подключены к системе.

Теперь подробно остановимся на каждом из этих элементов системы, для того, чтобы понять, какое именно оборудование и в каком количестве, нам потребуется.



Как выбрать инвертор – преобразователь напряжения

Подбор оборудования для системы начинается с выбора инвертора. Все инверторы делятся на 2 группы по форме выходного сигнала – чистый синус (форма сигнала в виде синусоиды) и модифицированный синус (форма сигнала в виде ступенек или трапеций). Если к системе будет подключаться любая индуктивная нагрузка: двигатели , компрессоры и т.д. то инвертор должен быть обязательно с чистым синусом на выходе. Т.е. если вы планируете подключать холодильник, насос, электроинструмент и т.д. то инвертор должен на выходе выдавать чистую синусоиду.

Если же подключаемая нагрузка это телевизоры, зарядные устройства, освещение и т.д. то модифицированный синус вполне подойдет.

Таким образом чистый синус имеет более широкую область применения, но и цена у него существенно дороже чем у инверторов с модифицированным синусом.

Итак, мы определили тип инвертора, который нам нужен, далее нужно определить его номинальную мощность. Для того, чтобы это сделать, нужно просуммировать мощность всех электроприборов которые могут быть включены одновременно. Мощность каждого прибора можно найти в инструкции или на самом устройстве. Например: холодильник (300Вт) + телевизор (70Вт) + насос (400Вт) + микроволновка (1000Вт) = 300Вт+70Вт+400Вт+1000Вт = 1770Вт. Соответственно в данном случае инвертор должен иметь номинальную мощность более 1770Вт. Кроме того важно понимать, что у некоторых приборов существуют пусковые токи, которые кратковременно появляются при запуске оборудования. Эти пусковые токи могут быть в 5-7 раз больше чем номинальные. Это важно учитывать при выборе инвертора. Благо у каждого инвертора есть запас прочности – пиковая нагрузка и зачастую эта характеристика в 2 раза больше номинальной мощности. Поэтому в данном примере инвертора номинальной мощностью 2000Вт хватит для обеспечения питанием указанных приборов, даже с учетом того, что у холодильника в момент пуска мощность может быть 300Вт*7=2100Вт.

Как рассчитать солнечные панели

Следующий вопрос  — как рассчитать сколько солнечных батарей нужно установить, чтобы их было достаточно для обеспечения нужным количеством электроэнергии.

Прежде чем ответить на этот вопрос, давайте выясним, сколько же электроэнергии мы потребляем. Это можно сделать умножив мощность электроприборов на время их работы, например: лампочка мощностью 50Вт работая в течении 3х часов, израсходует 50вт*3ч=150Вт*ч электроэнергии. Таким образом, можно посчитать полное электропотребление за сутки, но есть и более простой способ – посмотреть показания электросчетчика за месяц и разделить на количество дней в месяце. К примеру: счетчик за месяц (30 дней) накрутил 150кВт*ч электроэнергии. В среднем за сутки получается 5кВт*ч электроэнергии.  Это значит, что массив солнечных панелей должен за солнечный день успеть сгенерировать такое же количество электроэнергии.

Солнечные панели бывают различного размера и мощности, и в каждом конкретном случае бывает удобнее использовать панели определенного размера, но, как правило, для средних и больших систем используются панели 250-300Вт, поскольку они наиболее оптимальны с точки зрения монтажа. Мощность панели это как раз то количество электроэнергии, которая она вырабатывает при полной освещенности. Т.е. если на солнечную панель 250Вт в течении 3х часов под прямым углом будет светить солнце, то она выработает 250Вт*3ч=750Вт*ч электроэнергии. Конечно в течении дня может быть достаточно облачно и мало света, поэтому та же самая панель при облачной погоде может вырабатывать в 3-4 раза меньше электроэнергии чем в солнечную погоду.  Таким образом для грубой оценки такой подход в расчетах может подойти.  Например если нужна система, которая летом должна вырабатывать 5кВт*ч электроэнергии в день, при условии, что в среднем в течении 4х часов на панель будет светить солнце (4ч*250Вт=1000Вт), то нам понадобится не менее 5 таких панелей.

Для более точного расчета необходимо использовать так называемые таблицы солнечной инсоляции, в которых указаны средние значения солнечной освещенности на 1 кв.м. за сутки в разных регионах нашей страны. К примеру в Астрахани в июне на поверхность наклоненную на 35градусов к горизонту за месяц проникает 197.7 кВт*ч энергии. За сутки в среднем получится около 6.6кВт*ч энергии. Конечно, не вся эта энергия будет преобразована в электрическую. У каждого модуля есть КПД (коэффициент полезного действия, не путать с КПД ФЭПа), в среднем это 16.5-17%. Это значит что нужно 6.6 кВт*ч умножить на 17%, в результате чего получим 1.12кВт*ч в сутки с одного квадратного метра солнечных панелей. Зная нужное нам количество энергии в сутки, к примеру 5кВт*ч, мы можем определить нужную нам площадь солнечных панелей – 5кВт*ч/1.12кВт*ч=4.46м.кв. Солнечный модуль 250Вт имеет размеры 1650х990мм и площадь равную 1.64м.кв.. Таким образом 3х модулей по 250Вт будет достаточно для генерации 5кВт*ч электроэнергии в сутки на территории Астрахани в июне.

По такому принципу делаются профессиональные расчеты систем, поскольку нет более точных данных по работе солнечных панелей, чем статистические.

Сколько нужно аккумуляторов

Количество энергии которое может быть запасено в аккумуляторной батарее можно оценить по формуле «емкость умножить на номинальное напряжение». Например аккумулятор емкостью 100Ач и напряжением 12В, может запасти в себе 100Ач*12В=1200Вт*ч электроэнергии.

Зная, сколько энергии у нас расходуется в сутки, мы можем определить какая часть этой энергии расходуется из аккумуляторов в отсутствии солнца. Но поскольку срок службы аккумуляторов на прямую зависит от глубины его разряда, и не рекомендуется разряжать аккумуляторы ниже 50%, мы рекомендуем делать расчет аккумуляторов исходя из суточного потребления, например в сутки потребляется 5кВт*ч, это 5000Вт*ч. Разделив потребление на 12В, получим требуемую емкость банка аккумуляторов 5000Вт*ч/12В=416Ач. Т.е. 4 аккумулятора по 100Ач гарантированно не разрядятся полностью в течении дня, что позволит увеличить срок их службы, а также обеспечат необходимым количеством электроэнергии в отсутствии солнца – ночью.

Как выбрать контроллер заряда аккумулятора и что это такое можно прочитать по адресу: http://oporasolar.ru/articles/11066-kontrollery-zaryada . В этой статье мы не будем останавливаться на данном этапе.

Зима-Лето

Зимой солнца сильно меньше чем летом, поэтому если вы хотите полностью автономную систему, то все расчеты необходимо делать основываюсь на минимальных значениях солнечной инсоляции, которые, как правило наблюдаются в декабре-январе. Так вы гарантированно обеспечите себе автономное питание в течении года. К примеру в той же Астрахани, значение солнечной инсоляции в декабре в 4 раза меньше чем в июне, поэтому для автономной работы системы зимой, потребуется в 4 раза больше солнечных панелей.

Наличие внешней сети или генератора

Если у вас есть возможность подключиться к сети или генератору, то это позволит не покупать большое количество солнечных панелей, для обеспечения питанием в зимнее время. При длительном отсутствии солнца можно включить сеть или генератор для зарядки аккумуляторов не небольшой период времени до полной зарядки, и продолжать получать энергию от солнца.

На сегодняшний день есть большое количество инверторов со встроенным зарядным устройством аккумуляторов, вплоть до автоматического переключения на питание от сети в случае сильного разряда аккумуляторных батарей. Такие инверторы наиболее удобны в использовании и достаточно просты в подключении.

Таким образом, мы разобрались как можно сделать расчет солнечной электростанции, а если у вас остались вопросы вы можете позвонить нам и мы поможем вам разобраться!

OporaSolar, Сапожников Д.А.

oporasolar.ru

Как расcчитать солнечную электростанцию. Теория

Проектирование солнечной электростанции лучше всего поручить профессионалам. Инженеры компании Helios House бесплатно произведут для Вас все необходимые расчеты, подберут оборудование и предоставят схемы монтажа, если Вы планируете производить установку оборудования самостоятельно. Однако не так сложно самостоятельно рассчитать солнечную электростанцию тем, кто еще не забыл курс школьной физики. Приведем ряд советов для тех, кто все любит делать сам:

1. Начните с подсчета необходимого для Вас количества энергии или суточного потребления Вашего дома, кВт*ч/сутки. Эти данные можно списать с электросчетчика, либо произвести расчет в on-line калькуляторе на нашем сайте, указав все Ваши «потребители» и среднее время их работы.

2. Зайдите в on-line калькулятор и выберите место установки солнечной электростанции, воспользовавшись «поиском города по названию» или перетащив метку на карте. Помните, что инсоляция в разных регионах нашей страны различна. Например, количество солнечных дней в Северо-Кавказском регионе значительно выше, чем в Ленинградской области, поэтому для южных регионов массив солнечных батарей всегда меньше при одинаковых потребителях.

3. Далее выберите необходимое количество солнечных модулей из расчета выработки необходимого количества энергии относительно среднесуточного потребления Вашего дома. Вбейте в поле «Средняя нагрузка, кВт*ч/сутки» данные среднесуточного потребления или рассчитайте его в «калькуляторе». На графике появятся: кривая зеленого цвета — указывающая выработку выбранных Вами солнечных батарей в разрезе года (среднее показание на 1 сутки в месяц), и красная линия — указывающая уровень потребления, относительно выработки.



Что бы посмотреть количество энергии, вырабатываемое солнечными модулями в том или ином месяце — наведите курсор на точку на графике, расположенную над интересующим Вас месяцем. Вы также можете выгрузить график выработки за все периоды. Для этого нажмите на закладку «Среднемесячная выработка электроэнергии, кВт*ч/сутки».



3. Подберите необходимую суммарную емкость аккумуляторов исходя из количества запасаемой энергии. Для этого введите предполагаемую суммарную емкость аккумуляторных батарей в поле «Емкость аккумуляторов, Ач». Если в поле «Средняя нагрузка кВт*ч/сутки» указаны данные о потреблении, то в поле «Время автономной работы, ч» появятся данные о количестве часов автономной работы системы, относительно выбранной Вами емкости аккумуляторных батарей. Увеличивайте или уменьшайте суммарную емкость аккумуляторных батарей, добиваясь необходимого Вам показателя «время автономной работы». Помните, что используя отличные от рекомендуемых аккумуляторные батареи — необходимо указать также данные «Напряжение аккумуляторов, Вольт» и «Предельная глубина разряда, %».

4. Определитесь с резервной системой. При постоянной эксплуатации солнечной электростанции, особенно зимой, необходим резервный источник энергии на случай затяжной пасмурной погоды, когда энергии солнечных модулей не достаточно. Чаще всего в качестве дублирующей системы используют генератор или внешнюю электрическую сеть. Если сомневаетесь в том, какая резервная система будет для Вас экономичнее, то обратитесь за консультацией к инженерам нашей компании.

5. Подберите мощность преобразователя напряжения (инвертора) опираясь на суммарную мощность одновременно работающих приборов, которые планируете питать от солнечной электростанции.

Полученных Вами данных будет достаточно для подбора и комплектации Вашей солнечной электростанции! Теперь Вы можете получить документацию на выбранное оборудование и консультацию менеджера по вопросам монтажа.



www.helios-house.ru
