Как рассчитать вентиляцию в частном доме | Вентиляция

» Вентиляция


Расчет естественной и вытяжной системы вентиляции помещения #8212; общие формулы и правила

Необходимость вентиляции помещений как жилых, так и складских, и производственных не поддается сомнению, не обсуждается и в проекте должна присутствовать с самого начала. Отсутствие правильно рассчитанной вентиляции на чертежах является неоспоримым поводом не принимать работу у проектировщиков. Правильный расчет естественной и вытяжной вентиляции помещения обеспечит не только комфорт людям, которые им пользуются, но и необходимый для поддержания помещения в нормальном состоянии микроклимат, ведь постоянная замена воздушных масс препятствует повышению влажности и, как следствие, возникновению ощущения сырости.

Содержание

Расчет естественной вентиляции, которая чаще всего используется в домах и квартирах, возможен только в том случае, если система вентиляции реализована канальным способом, то есть в стенах и перекрытиях предусмотрена система воздуховодов, через которые и осуществляется воздухообмен в здании.

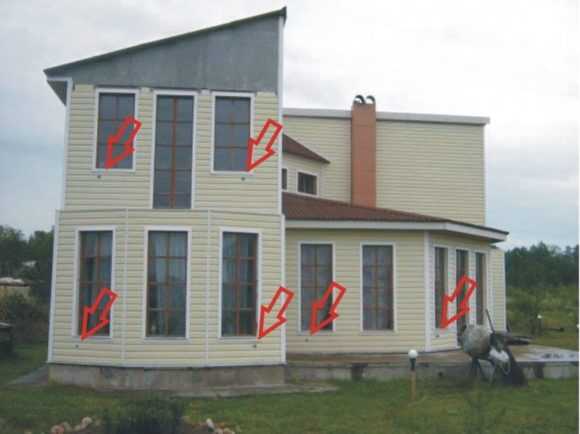

Естественная вентиляция помещения может проводиться также бесканальным способом – проветривание и естественная инфильтрация воздуха через дверные и оконные щели и поры стен. В этом случае процесс вентиляции неорганизован и неконтролируем, а расчет системы вентиляции невозможен, так как часть необходимых для него данных постоянно меняется.

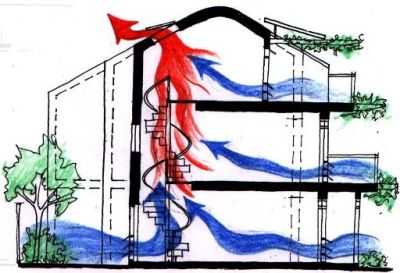

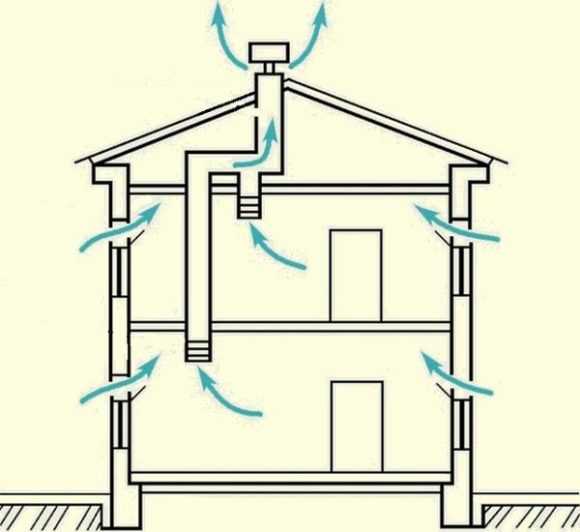

Естественная вентиляция дома основана на свойстве воздуха при нагревании подниматься вверх, в результате чего отработанный теплый воздух выводится через вентиляционное отверстие на крыше дома

Важно! Бесканальный способ вентиляции любых помещений сопровождается значительными теплопотерями, считается низкоэффективным, а в некоторых типах помещений вообще не может быть использован.

Начинается расчет вентиляции дома обычно с определения воздухообмена или производительности по воздуху, которая измеряется в кубометрах в час. Также под рукой должен находиться план объекта с указанием назначения помещений и их площади. Все расчеты стоит проводить, руководствуясь принятыми государственными нормами и стандартами: СНиП 41-01-2003 или МГСН 3.01.01.

Важно! Специалисты обычно используют в расчетах нормы СНиП 41-01-2003. так как они жестче, следовательно, полученный результат больше отвечает интересам заказчика.

Бывает, что в некоторых помещениях естественное проветривание по каким-либо причинам ограничено (старое здание или неправильно спланированная система вентиляции), тем не менее, условия для проживающих в них людей нужно создать как можно более комфортные, для чего и устанавливается принудительная вентиляция.

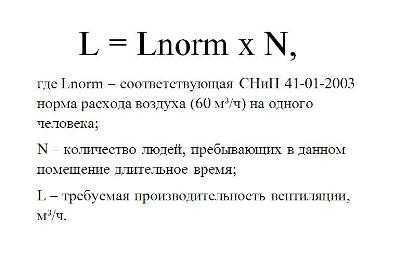

По этой формуле производится расчет производительности вентиляции

За один час воздух в помещении, где находятся люди, должен полностью обновляться минимум один раз. Если такого обновления недостаточно, необходимо подсчитать, сколько же раз нужно проводить замену отработанного воздуха на свежий. Это называется определением воздухообмена по кратности.

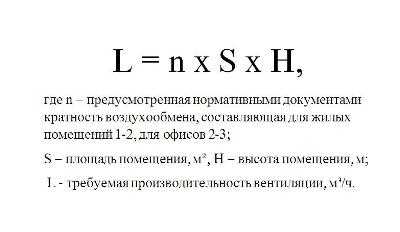

Формула для определения воздухообмена по кратности

В результате вычислений получаются два показателя, из которых специалисты рекомендуют выбирать больший, как максимально соответствующий нормам безопасности.

Если воздух в помещении затхлый и сырой, а проветривание не решает этой проблемы, скорее всего, речь идет о недостаточной естественной вентиляции. В этом случае рекомендуется произвести расчет вытяжной вентиляции, после чего установить вентилятор оптимальной мощности. Мощность вытяжки на кухне зависит от типа используемой газовой плиты: электроплита или 2-комфорочная газовая не будут негативно воздействовать на микроклимат кухни, если мощность вытяжки составляет 60 куб.м/час, для 4-комфорочной газовой плиты мощность вытяжки должна быть не менее 90 куб.м/час. Если в квартире совмещенный санузел, то мощность вытяжной вентиляции должна быть не менее 50 куб.м/час, а для раздельных ванной комнаты и туалета достаточно 25 куб.м/час.

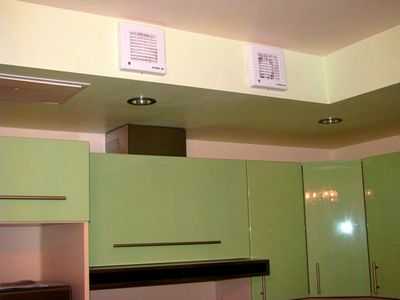

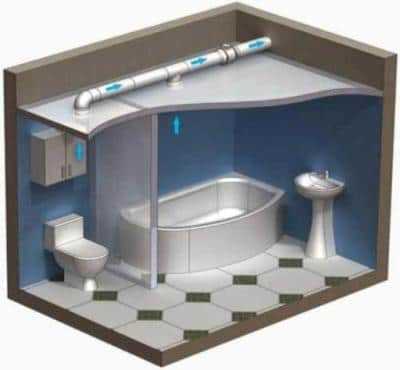

В таком санузле лучше установить два вытяжных вентилятора меньшей мощности, чем один большей, так как ширма является препятствием на пути воздушных масс

В том случае, если мощность вытяжной вентиляции слишком велика, в помещении могут возникнуть сквозняки и проблемы с потерей тепла, поэтому необходимо провести расчет приточной вентиляции, которая должна будет компенсировать работу вытяжной. В жилых домах, коттеджах, квартирах приточная вентиляция может обеспечить, в среднем, двукратный воздухообмен, который можно регулировать при помощи окон, дверей и кондиционеров.

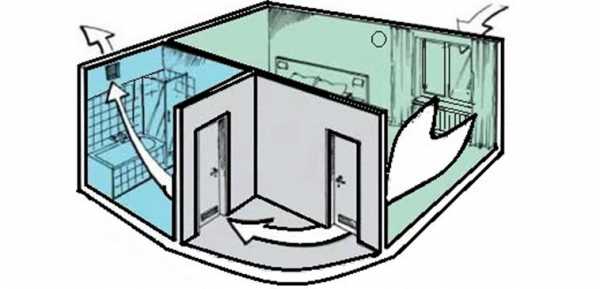

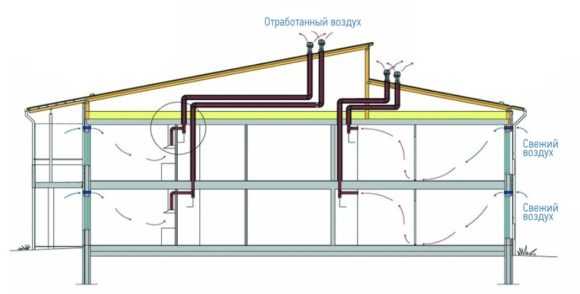

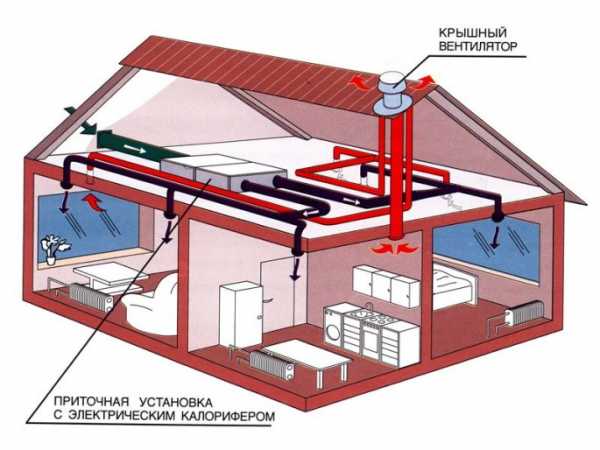

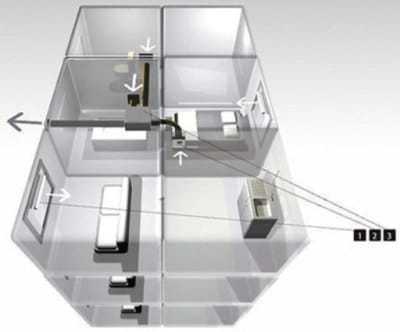

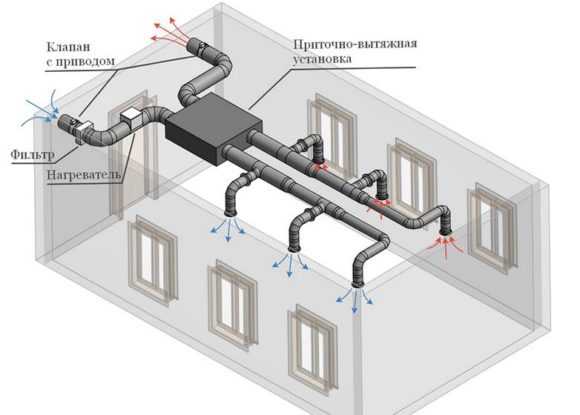

Схема приточно-вытяжной вентиляции наглядно показывает оптимальное расположение вентиляционного оборудования и направления потоков воздуха

Оптимальный расчет приточно-вытяжной вентиляции основан на совпадении показателей, то есть на равновесии между поступающим и выводимым воздухом.

Аэродинамический расчет системы вентиляции проводится для зданий с принудительным воздухообменом, которые состоят из большого количества помещений, и расчет естественной вентиляции помещения показывает, что она не в состоянии обеспечить необходимый воздухообмен для поддержания нормального микроклимата в помещении. Аэродинамический расчет вентиляции применяется при планировании больниц, учебных заведений, офисных зданий, рассчитанных на постоянное присутствие большого количества людей, и доверять выполнение расчетов лучше специалистам, так как правильно построить аксонометрическую проекцию здания и учесть все нюансы человеку без специальных навыков очень тяжело.

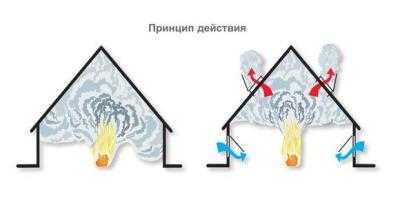

Расчет противодымной вентиляции предусматривает создание такой системы воздухообмена, которая в случае опасности сможет заблокировать и ограничить распространение газов, дыма, продуктов горения в помещения, безопасные для людей, а также эвакуационные пути.

Важно! Система противодымной вентиляции эффективна только в начальной стадии пожара, потом она уже не в состоянии обеспечить приток свежего воздуха в необходимых количествах.

Основная задача противодымной вентиляции #8212; не допустить попадания дыма в помещения, основываясь на действии теплового потока

В жилых помещениях устанавливать противодымную вентиляцию обычно нет необходимости, она нужна лишь в тех промышленных зданиях, где технологический процесс предусматривает применение пожароопасных технологий. Система противодымной вентиляции должна обеспечивать приток свежего воздуха, ограничивающий распространение дыма.

Понравилась статья? поделитесь ей в соц. сетях

Расчёт воздухообмена жилого дома. Расчёт вентиляции.

Для проектирования качественной системы вентиляции в первую очередь необходимо знать необходимый воздухообмен. Простыми словами это количество воздуха, который необходимо подавать или удалять из помещения. После этого можно будит определиться с видом системы вентиляции, подобрать модель вентилятора или вентиляционной установки, рассчитать воздуховоды.

При расчёте воздухообмена жилых помещений применяют методики которые предлагаются нам нормами, такими как СНиПы, ГОСТы, СанПины. В жилых и общественных зданиях воздухообмен рассчитывается тремя способами: по площади помещения, по санитарно-гигиеническим нормам и кратностям. Из трёх полученных значений выбирают наибольшее, по которому и проектируют систему вентиляции. Стоит заметить, что вентиляция бассейна рассчитывается по другой методике. Об этом можно прочесть в статье Расчёт вентиляции бассейна

Рассчитать вентиляцию по площади очень просто. По площади рассчитывают объём приточного воздуха для жилых помещений. Для жилых помещений нормы предписывают подавать 3 м.куб./час свежего воздуха на 1 м.кв. жилой площади. Жилой площадью считаются только комнаты, без учёта площади прихожих, коридоров, туалетов и ванных комнат. При этом расчёте количество пребывающих в доме людей не учитывается.

Расчет по санитарно-гигиеническим нормам.

Для жилых помещений на одного человека полагается подавать 30 м.куб./час свежего воздуха. Для общественно-бытовых зданий на одного человека полагается 40 м.куб./час. Учитывать стоит только людей находящихся в помещении продолжительное время.

Нормы вытяжки выражаются в конкретных значениях для некоторых помещений. Для других, они выражаются в кратностях воздухообмена по вытяжки(для некоторых и по притоку).

Кратность воздухообмена- число, показывающее сколько за 1 час воздух в помещении полностью обновляется. Например, однократный воздухообмен показывает что воздух в помещении обновится 1 раз в течении часа, трёхкратный- 3 раза за час и так далее.

В СНиП 2.08.01-89* Жилые здания в Приложение 4 приведены нормативные кратности воздухообмена в жилых помещениях. Ими мы и будим руководствоваться при расчёте вентиляции по нормам вытяжки воздуха.

Формула расчёта выглядит так:

Таким образом, последовательность расчета воздухообмена жилого, или общественного помещения следующая.

  1. Вычисляем расчётное количество приточного воздуха для жилых помещений по площади и по санитарно-гигиеническим нормам и выбираем наибольшую из двух сумм значений, полученных по двум методикам. Наибольшую из них принимаем как расчётную.
  2. Вычисляем расчётное количество удаляемого из помещений воздуха.

Норму вытяжки или кратность при этом берём из соответствующей графы. Если указана только норма воздухообмена по вытяжке то воздух следует только удалять, если указано и то и другое то воздух следует как подавать, так и удалять. Все полученные значения округляем до 5 в большую сторону.

  1. Составляем уравнение воздушного баланса ∑ Lпр= ∑ Lвыт.

Если ∑ Lвыт ∑ Lпр. то для увеличения ∑ Lпр до значения ∑ Lвыт увеличиваем Lпр. помещений с более чистым воздухом. Это спальные, гостиные, прихожие.

Когда мы рассчитываем воздухообмен частного дома, квартиры или общественного здания нужно рассматривать их как единый объём. При этом необходимо выполнять условие ∑ Lпр = ∑ Lвыт. То есть, количество удаляемого воздуха равно количеству приточного воздуха. Воздух следует подавать в жилые помещения, как в более чистые, а удалять из туалетов, кухонь и ванных комнат.

Пример расчёта воздухообмена частного дома.

Общая площадь дома 180 м.кв. В нём имеются помещения: кухня (газовая плита 4 конфорки) S 1 =15 м.кв. спальня №1 S 2 =20 м.кв. спальня №2 S 3 =20 м.кв. спальня №3 S 4 =25 м.кв. кабинет S 5 =18 м.кв. гостиная S 6 =30 м.кв. коридоры S 7 =40 м.кв. санузел S 8 =2 м.кв. ванная (унитаз и ванная) S 9 =10 м.кв. Высота потолков в доме h=3м. В нём планируется проживание 4х человек. Нужно рассчитать требуемый воздухообмен.

Жилыми помещениями в доме являются спальные комнаты, гостиная и кабинет. Общая жилая площадь дома равна:

Отсюда требуемое количество притока воздуха равно

L пр=113*3=339м.куб./час. Округляем до пяти L пр=340 м.куб./час. Это требуемое количество приточного воздуха по площади.

Расчет по санитарно-гигиеническим нормам.

По санитарно-гигиеническим нормам на одного человека требуется подавать 30м.куб./час свежего воздуха. В доме планируется проживание 4х человек. Отсюда получаем:

L пр =30*4=120 м.куб./час.

Это требуемое количество приточного воздуха по нормам на человека.

По нормам воздух необходимо удалять из ванной, туалета и кухни в количествах 50 м.куб./час 25 м.куб./час и 90 м.куб./час соответственно. Отсюда требуемое количество удаляемого воздуха из дома равно

L выт =50+25+90=165 м.куб./час .

Получаем, что требуемое количество удаляемого воздуха равно L выт=165м.куб./час. Требуемое количество приточного воздуха получаем как максимальное из двух значений L пр=340 м.куб./час.

Видно, что L пр L выт. Чтобы получить равенство L пр = L выт увеличим L выт до L пр.

Получаем что теперь L пр = L выт =340 м.куб./час .

Так как количество воздуха, удаляемого из туалета, ванной и кухни получилось больше нормируемого, распределим разницу равномерно между кухней туалетом и ванной.

ΔL =340-165=175 м.куб./час .

Отсюда таблица воздушных балансов выглядит следующим образом.

Вентиляция в частном доме своими руками: схема организации

С истема воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

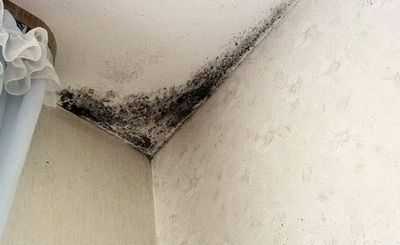

Так выглядят углы в помещениях с повышенной влажностью

Видео: вентиляция в частном доме

Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

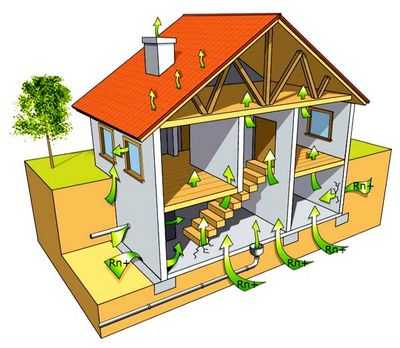

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

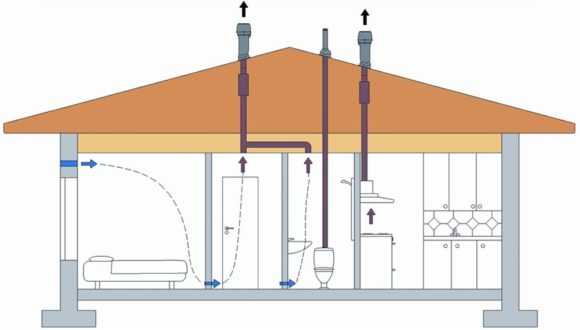

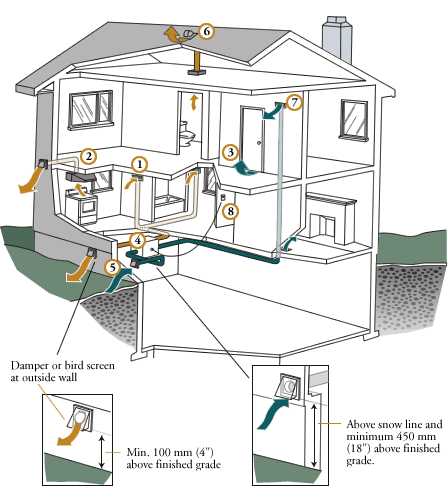

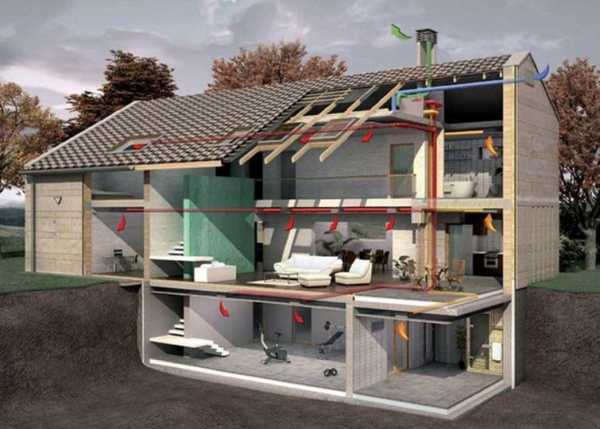

Пример комбинированной вентиляционной системы

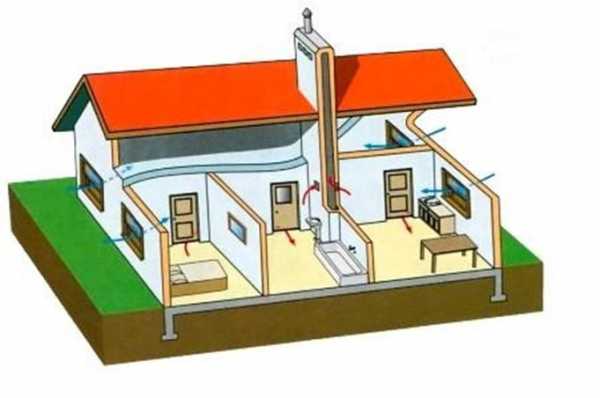

Естественная вентиляция

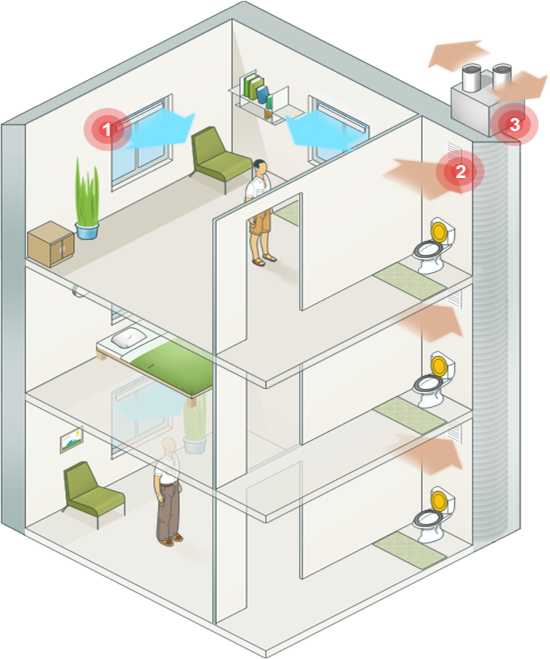

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

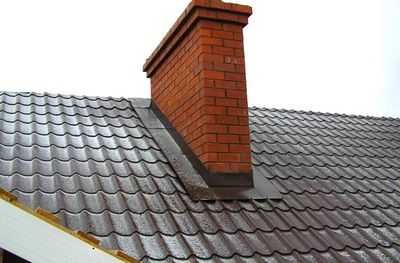

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

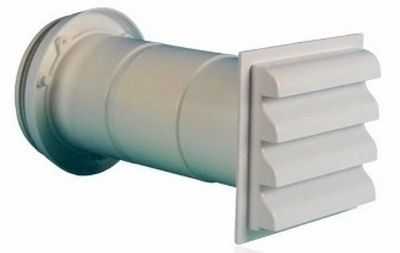

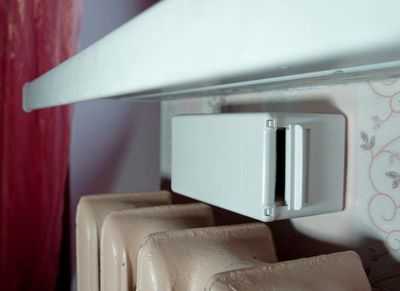

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения . а также печи с водяным контуром . часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

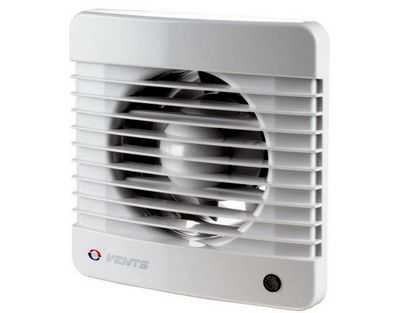

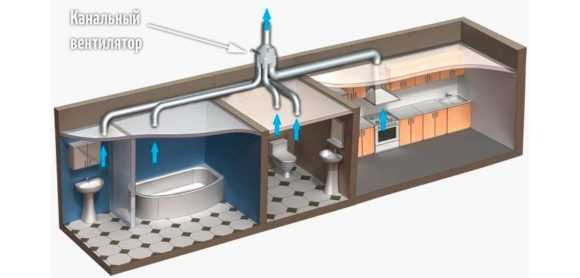

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

  • нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
  • углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
  • трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
  • если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

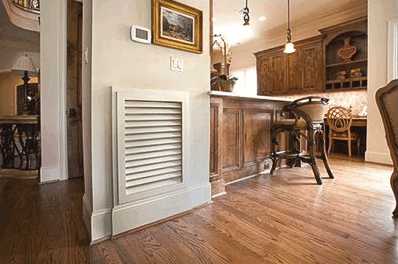

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома

Источники: http://strmnt.com/dom/comm/d-ventilation/raschet-estestvennoj-i-vytyazhnoj-ventilyacii.html, http://svoservice.ru/poleznye-stati/raschjot-vozdukhoobmena-zhilogo-doma, http://homemyhome.ru/ventilyaciya-v-chastnom-dome-svoimi-rukami-sxema.html


Комментариев пока нет!

restart24.ru

Расчет вентиляции для частного дома

При строительстве частного дома в современных условиях следует уделить должное внимание проектированию системы вентиляции. От наличия или отсутствия вентиляции в жилом доме зависит здоровье его обитателей и техническое состояние самого дома. Ведь не секрет, что в плохо вентилируемом помещении люди чувствуют себя подавленно, часто страдают инфекционными заболеваниями и болезнями органов дыхания. Скапливающиеся в доме пары с большим содержанием токсинов и других вредных веществ оседают на стенах в виде конденсата, и болеть начинают не только люди, но и сам дом.

Поэтому в каждом доме, независимо от того, новый он или старый, необходимо обеспечить должную вентиляцию. Она обеспечит благоприятный микроклимат, удаляя из дома загрязненный воздух и наполняя жилище свежим воздухом с необходимым содержанием кислорода; с помощью нее в доме поддерживается комфортная для людей влажность и температура воздуха.

Однако следует очень тщательно подойти к вопросу выбора типа системы вентиляции, которая максимально подойдет к условиям вашего дома, а также правильный расчет ее мощности, для обеспечения эффективной работы без излишних энергетических затрат. Прежде чем остановить свой выбор на понравившемся вам типе вентиляционной системы, найденной по каталогам в Интернете, следует иметь в виду, что правильность выбора зависит от многих факторов. К ним, например, относятся:

  • этап, на котором планируется провести монтаж вентиляционной системы: уже эксплуатируемый дом или строительство нового здания;
  • материалы, из которых построен дом: дерево, панели, кирпич, пенобетон, камень;
  • параметры дома: общая площадь и объем каждого отдельно взятого помещения;
  • финансовые возможности хозяев дома для устройства вентиляции.

Заказать грамотный расчет вентиляции для загородного дома вы можете в нашей компании, обратившись по телефону или заполнив форму обратной связи.

Типы вентиляции для частного дома

Вентиляционные системы для зданий жилого и общественного назначения делятся на три категории: по функциональному назначению, по способу перемещения воздушного потока и по способу побуждения воздуха к движению.

По функциональному назначению системы вентиляции делятся на три вида:

  • Приточная – обеспечивающая приток свежего воздуха в помещения;
  • Вытяжная – удаляющая из помещений загрязненный воздух;
  • Рециркуляционная – подача свежего воздуха в помещения обеспечивается с частичной вытяжкой отработанного воздуха.

По способу передвижения воздушного потока системы вентиляции различают:

  • Канальные – движение воздуха обеспечивается сетью каналов и воздуховодов;
  • Безканальные – поступление свежего воздуха обеспечивается естественным путем через открытые форточки, окна и двери.

По способу побуждения воздуха к движению вентиляционные системы делятся на два вида:

  • Естественная вентиляция;
  • Принудительная вентиляция.

Для частных домов обычно используют один из этих двух типов вентиляции.

Естественная вентиляция

Преимущества: низкая себестоимость монтажа; отсутствие дополнительных трат на приобретение и техническое обслуживание дорогого оборудования.

Недостатки: не подходит для плохо вентилируемых домов из-за высокой воздухонепроницаемости, а также для помещений с большими площадями; зависимость от климатических особенностей и природных явлений; необходимость монтажа больших вентиляционных отверстий и объемных воздухопроводов. По этой причине естественную вентиляцию следует учитывать при проектировании дома и практически невозможно смонтировать в уже эксплуатируемом жилище, где естественная вентиляция не была предусмотрена.

Принудительная вентиляция

Циркуляция воздуха в жилых помещениях при таком типе вентиляции обеспечивается работой специальных вентиляторов вытяжного или засасывающего типа.

Этот тип вентиляции по типу применяемого оборудования делится на несколько подвидов:

  • Вытяжная;
  • Приточная;
  • Сбалансированная, или приточно-вытяжная.

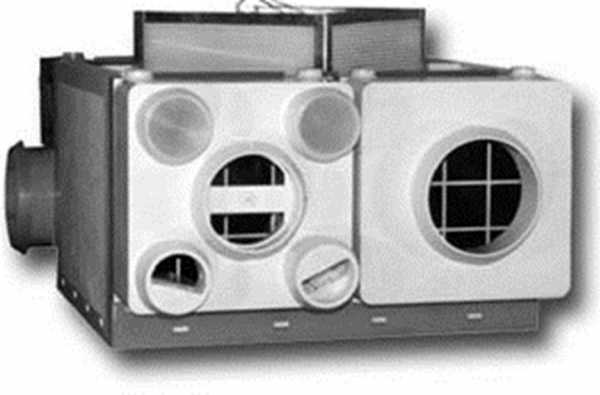

Рекуперационная система (с возвратом тепла)

Принцип работы вытяжной, приточной и сбалансированной систем не сложен и заключается в принудительной откачке или нагнетании воздуха. Система с рекуперацией дает возможность полного контроля над работой всей системы, обеспечивая оптимальную для обитателей температуру и влажность отфильтрованного воздуха в помещении, что позволяет значительно сэкономить на обогреве дома. Существенным недостатком системы с рекуперацией является высокая стоимость; сложность монтажа и технического обслуживания; большой расход электроэнергии. Зная преимущества и недостатки каждого типа вентиляционной системы, легче выбрать именно тот вариант, который будет для вас наиболее приемлемым.

Проектирование вентиляционной системы

В том случае, если вы остановили свой выбор на естественном типе вентиляции, то прежде всего необходимо разработать проект, предусмотрев расположение всех элементов системы в каждом отдельно взятом помещении и объединив их в общую систему. Стоит учесть, что наибольшую потребность в вентиляции имеют такие помещения, как кухня, котельная, комнаты санитарно-гигиенического предназначения.

Легче осуществить монтаж естественной вентиляции в строящемся доме, когда расположение вентиляционных каналов и отверстий для подачи и откачки воздуха, дополнительных элементов согласовано при проектировании с размещением остальных коммуникационных систем.

Проектируя естественную вентиляцию, необходимо предусмотреть несколько важных моментов, без которых невозможно создание хорошей тяги в воздухоотводных каналах для обеспечения эффективной работы всей системы:

  • выходное отверстие вытяжного канала должно располагаться на высоте не менее одного метра над уровнем крыши;
  • оптимальное расстояние между решетками входа и вытяжки должно быть не меньше 5-6 метров;
  • воздухопроводы должны иметь минимальную длину и как можно меньше изгибов и других помех для обеспечения свободного воздухотока.

Расчет потребности вентиляции

Для того, чтоб правильно сделать расчет вентиляции частного дома, необходимо определить потребность количества кубометров воздуха для полного обмена в каждой комнате дома за один час. Для этого составляется поэтажный план дома, где указывается площадь каждого помещения и его назначение.

Шаг первый: Определяем необходимый воздухообмен в единицу времени. Для этого воспользуемся двумя способами:

С учетом коэффициента кратности. Коэффициент кратности для помещений с разным предназначением имеет различные значения. За единицу принимается коэффициент для жилых комнат – спальни, гостиные, комнаты отдыха. В бытовых помещениях, таких как кухня и санитарный узел, этот коэффициент равен трем. Суть метода заключается в определении потребности воздухообмена помещения за один час времени путем умножения объема помещения на коэффициент кратности.

Существуют нормативные строительные документы, в которых даются рассчитанные коэффициенты кратности по помещениям. Применительно к России это СНиП 2.08.01-89* Жилые здания, Приложение №4. Коэффициенты кратности для наиболее типовых помещений в жилом доме приводятся в таблице 1.

Таблица 1. Кратности воздухообмена в помещениях жилых зданий.



Помещения





Расчетная температура зимой,ºС





Требования к воздухообмену







Приток



Вытяжка





Общая комната, спальня, кабинет





20





1-кратный





—





Кухня





18





—





По воздушному балансу квартиры, но не менее, м3/час





90







Кухня-столовая





20





1-кратный







Ванная





25





—





25







Уборная





20





—





50







Совмещенный санузел





25





—





50







Бассейн





25





По расчету







Помещение для стиральной машины в квартире





18





—





0,5-кратный







Гардеробная для чистки и глажения одежды





18





—





1,5-кратный







Вестибюль, общий коридор, лестничная клетка, прихожая квартиры





16





—





—







Помещение дежурного персонала (консъержа/консъержки)





18





1-кратный





—







Незадымляемая лестничная клетка





14





—





—







Машинное помещение лифтов





14





—





0,5-кратный







Мусоросборная камера





5





—





1-кратный







Гараж-стоянка





5





—





По расчету







Две последние колонки данной таблицы содержат данные коэффициентов кратности воздухообмена по подаче и вытяжке воздуха.

Алгоритм расчета вентиляции с учетом коэффициентов кратности:

Рассчитать объем каждой комнаты или помещения бытового назначения можно по формуле: V=h*l*n, где: V – объем, мі; h – высота, м; l – длина, м; n – ширина, м.

Объем воздуха для каждого помещения рассчитывается по формуле: L=V*К, где К – коэффициент кратности.

В жилых домах количество подаваемого воздуха равно объему вытяжки. Обычно для помещений жилого типа рассчитывается только нормативная вытяжка или подача воздуха. Обсчитав нормативы воздухообмена по всем помещениям (отдельно с нормой вытяжки, отдельно – с подачей), суммируем общий объем воздуха отдельно для вытяжки, отдельно – для подачи. Сравниваем полученные показатели и берем в расчет показатель с большей величиной.

Рассмотрим пример расчета с учетом коэффициента кратности для кухни и спальни, высота потолков которых составляет 2,5 метра.

Спальня. При параметрах комнаты 4, 5х4,8 м ее площадь составит 21,6 мІ. Следовательно, объем помещения будет 21,6х2,5=54 мі. То есть потребность воздухообмена для спальни за один час будет составлять 54х1=54 мі.

Кухня. Если ее длина и ширина составляет соответственно 4 и 3 метра, то площадь будет равна 12мІ, а объем помещения – 12х2,5=30 мі. учитывая коэффициент кратности для бытовых помещений 3, потребность воздухообмена за час для кухни составит 30х3=90 мі.

Аналогичным образом рассчитывается объем вентиляции для всех остальных помещений, а затем берется общее значение объема воздухооборота.

Расчет потребности вентиляции по количеству присутствующих в помещении людей. Согласно утвержденным санитарно – гигиеническим нормам, потребность воздуха для одного человека составляет:

  • в спальне – 20 мі/час;
  • жилые помещения общего назначения (гостиные, зал, детская) – 40 мі/час;
  • кухня и другие бытовые помещения – 60 мі/час.

То есть, если в спальне проживает два человека, то потребность в воздухообмене в этой комнате составит 20х2=40 мі/час; а для семьи из трех человек потребность в воздухообмене для гостиной составит 40х3=120 мі/час, а для кухни – 60х3=180 мі/час.

Для эффективной работы вентиляции во всем доме необходимо производить расчет потребности воздухообмена по наибольшему значению одного из двух приведенных способов.

Шаг второй: расчет вентиляционных каналов и размеров проходных отверстий для вытяжных и приточных устройств

От правильного подбора оптимальных размеров вентиляционных каналов и диаметра воздуховодных отверстий зависит работа всей вентиляционной системы в частном доме.

Каналы для подачи и вытяжки воздуха могут быть встроенными в полости стены в виде вентиляционной шахты (что обычно делается при строительстве нового дома), или устанавливаются в виде наружных металлических или пластиковых трубопроводов. Сечение таких трубопроводов может быть круглым или прямоугольным; изгибы выполняются с использованием гофротрубы. Для того, чтоб предотвратить образование конденсата внутри наружных воздуховодов, трубы следует утеплить. Над выходом вытяжного канала, во избежание попадания осадков или посторонних предметов, устанавливается защитный зонтик – дефлектор.

Минимальный диаметр воздуховодных каналов при монтаже естественной вентиляции не должен быть меньше 10 сантиметров. При монтаже принудительной вентиляции этот минимальный предел составляет 6 сантиметров. Правильно рассчитанное сечение каналов для воздухообмена гарантирует эффективную работу вентиляционной системы с необходимыми давлением и скоростью воздушного потока в воздуховодах. Так, например, для комнаты объемом 300мі, при естественной вентиляции сечение канала должно быть 250х400 мм, а при принудительной – 250х400 мм.

Сделать правильный расчет сечений воздуховода можно по приведенной ниже диаграмме соотношения сечения воздуховода со скоростью и объемом воздушного потока за час.

Горизонтальными линии диаграммы обозначен расход воздуха; вертикальными — скорость воздушного потока. Косыми линиями обозначены размеры воздуховодов.

Разобравшись в значениях диаграммы, нетрудно обсчитать сечение воздушных каналов для вентиляции помещений частного дома. Осуществляя расчет воздуховодов вентиляционной системы, следует учесть, что для уменьшения шума и поддержания оптимального давления соотношение сторон в воздуховодах прямоугольного типа не должно быть больше, чем 3:1. Скорость в воздушной магистрали не должна превышать 5м/с, а в ее отводках – 3 м/с.

Для каждого дома система вентиляции должна быть спроектирована и смонтирована строго по индивидуальному проекту, который учитывает все архитектурные особенности и финансовые возможности хозяев. Однако общие требования для всех систем вентиляции должны неукоснительно соблюдаться:

  • для всех систем вентиляции вытяжной воздух должен выбрасываться наружу выше уровня кровли;
  • заборная решетка, через которую осуществляется забор и нагнетание в систему свежего воздуха, должна находиться не ниже, чем два метра над уровнем земли;
  • необходимо так рассчитать и спланировать вентиляционную систему, чтоб подача воздуха осуществлялась в направлении от жилых помещений к помещениям с повышенным загрязнением воздуха.

climat-78.ru

Как рассчитать вентиляцию в частном доме | Вентиляция

» Вентиляция


Расчет естественной и вытяжной системы вентиляции помещения #8212; общие формулы и правила

Необходимость вентиляции помещений как жилых, так и складских, и производственных не поддается сомнению, не обсуждается и в проекте должна присутствовать с самого начала. Отсутствие правильно рассчитанной вентиляции на чертежах является неоспоримым поводом не принимать работу у проектировщиков. Правильный расчет естественной и вытяжной вентиляции помещения обеспечит не только комфорт людям, которые им пользуются, но и необходимый для поддержания помещения в нормальном состоянии микроклимат, ведь постоянная замена воздушных масс препятствует повышению влажности и, как следствие, возникновению ощущения сырости.

Содержание

Расчет естественной вентиляции, которая чаще всего используется в домах и квартирах, возможен только в том случае, если система вентиляции реализована канальным способом, то есть в стенах и перекрытиях предусмотрена система воздуховодов, через которые и осуществляется воздухообмен в здании.

Естественная вентиляция помещения может проводиться также бесканальным способом – проветривание и естественная инфильтрация воздуха через дверные и оконные щели и поры стен. В этом случае процесс вентиляции неорганизован и неконтролируем, а расчет системы вентиляции невозможен, так как часть необходимых для него данных постоянно меняется.

Естественная вентиляция дома основана на свойстве воздуха при нагревании подниматься вверх, в результате чего отработанный теплый воздух выводится через вентиляционное отверстие на крыше дома

Важно! Бесканальный способ вентиляции любых помещений сопровождается значительными теплопотерями, считается низкоэффективным, а в некоторых типах помещений вообще не может быть использован.

Начинается расчет вентиляции дома обычно с определения воздухообмена или производительности по воздуху, которая измеряется в кубометрах в час. Также под рукой должен находиться план объекта с указанием назначения помещений и их площади. Все расчеты стоит проводить, руководствуясь принятыми государственными нормами и стандартами: СНиП 41-01-2003 или МГСН 3.01.01.

Важно! Специалисты обычно используют в расчетах нормы СНиП 41-01-2003. так как они жестче, следовательно, полученный результат больше отвечает интересам заказчика.

Бывает, что в некоторых помещениях естественное проветривание по каким-либо причинам ограничено (старое здание или неправильно спланированная система вентиляции), тем не менее, условия для проживающих в них людей нужно создать как можно более комфортные, для чего и устанавливается принудительная вентиляция.

По этой формуле производится расчет производительности вентиляции

За один час воздух в помещении, где находятся люди, должен полностью обновляться минимум один раз. Если такого обновления недостаточно, необходимо подсчитать, сколько же раз нужно проводить замену отработанного воздуха на свежий. Это называется определением воздухообмена по кратности.

Формула для определения воздухообмена по кратности

В результате вычислений получаются два показателя, из которых специалисты рекомендуют выбирать больший, как максимально соответствующий нормам безопасности.

Если воздух в помещении затхлый и сырой, а проветривание не решает этой проблемы, скорее всего, речь идет о недостаточной естественной вентиляции. В этом случае рекомендуется произвести расчет вытяжной вентиляции, после чего установить вентилятор оптимальной мощности. Мощность вытяжки на кухне зависит от типа используемой газовой плиты: электроплита или 2-комфорочная газовая не будут негативно воздействовать на микроклимат кухни, если мощность вытяжки составляет 60 куб.м/час, для 4-комфорочной газовой плиты мощность вытяжки должна быть не менее 90 куб.м/час. Если в квартире совмещенный санузел, то мощность вытяжной вентиляции должна быть не менее 50 куб.м/час, а для раздельных ванной комнаты и туалета достаточно 25 куб.м/час.

В таком санузле лучше установить два вытяжных вентилятора меньшей мощности, чем один большей, так как ширма является препятствием на пути воздушных масс

В том случае, если мощность вытяжной вентиляции слишком велика, в помещении могут возникнуть сквозняки и проблемы с потерей тепла, поэтому необходимо провести расчет приточной вентиляции, которая должна будет компенсировать работу вытяжной. В жилых домах, коттеджах, квартирах приточная вентиляция может обеспечить, в среднем, двукратный воздухообмен, который можно регулировать при помощи окон, дверей и кондиционеров.

Схема приточно-вытяжной вентиляции наглядно показывает оптимальное расположение вентиляционного оборудования и направления потоков воздуха

Оптимальный расчет приточно-вытяжной вентиляции основан на совпадении показателей, то есть на равновесии между поступающим и выводимым воздухом.

Аэродинамический расчет системы вентиляции проводится для зданий с принудительным воздухообменом, которые состоят из большого количества помещений, и расчет естественной вентиляции помещения показывает, что она не в состоянии обеспечить необходимый воздухообмен для поддержания нормального микроклимата в помещении. Аэродинамический расчет вентиляции применяется при планировании больниц, учебных заведений, офисных зданий, рассчитанных на постоянное присутствие большого количества людей, и доверять выполнение расчетов лучше специалистам, так как правильно построить аксонометрическую проекцию здания и учесть все нюансы человеку без специальных навыков очень тяжело.

Расчет противодымной вентиляции предусматривает создание такой системы воздухообмена, которая в случае опасности сможет заблокировать и ограничить распространение газов, дыма, продуктов горения в помещения, безопасные для людей, а также эвакуационные пути.

Важно! Система противодымной вентиляции эффективна только в начальной стадии пожара, потом она уже не в состоянии обеспечить приток свежего воздуха в необходимых количествах.

Основная задача противодымной вентиляции #8212; не допустить попадания дыма в помещения, основываясь на действии теплового потока

В жилых помещениях устанавливать противодымную вентиляцию обычно нет необходимости, она нужна лишь в тех промышленных зданиях, где технологический процесс предусматривает применение пожароопасных технологий. Система противодымной вентиляции должна обеспечивать приток свежего воздуха, ограничивающий распространение дыма.

Понравилась статья? поделитесь ей в соц. сетях

Расчёт воздухообмена жилого дома. Расчёт вентиляции.

Для проектирования качественной системы вентиляции в первую очередь необходимо знать необходимый воздухообмен. Простыми словами это количество воздуха, который необходимо подавать или удалять из помещения. После этого можно будит определиться с видом системы вентиляции, подобрать модель вентилятора или вентиляционной установки, рассчитать воздуховоды.

При расчёте воздухообмена жилых помещений применяют методики которые предлагаются нам нормами, такими как СНиПы, ГОСТы, СанПины. В жилых и общественных зданиях воздухообмен рассчитывается тремя способами: по площади помещения, по санитарно-гигиеническим нормам и кратностям. Из трёх полученных значений выбирают наибольшее, по которому и проектируют систему вентиляции. Стоит заметить, что вентиляция бассейна рассчитывается по другой методике. Об этом можно прочесть в статье Расчёт вентиляции бассейна

Рассчитать вентиляцию по площади очень просто. По площади рассчитывают объём приточного воздуха для жилых помещений. Для жилых помещений нормы предписывают подавать 3 м.куб./час свежего воздуха на 1 м.кв. жилой площади. Жилой площадью считаются только комнаты, без учёта площади прихожих, коридоров, туалетов и ванных комнат. При этом расчёте количество пребывающих в доме людей не учитывается.

Расчет по санитарно-гигиеническим нормам.

Для жилых помещений на одного человека полагается подавать 30 м.куб./час свежего воздуха. Для общественно-бытовых зданий на одного человека полагается 40 м.куб./час. Учитывать стоит только людей находящихся в помещении продолжительное время.

Нормы вытяжки выражаются в конкретных значениях для некоторых помещений. Для других, они выражаются в кратностях воздухообмена по вытяжки(для некоторых и по притоку).

Кратность воздухообмена- число, показывающее сколько за 1 час воздух в помещении полностью обновляется. Например, однократный воздухообмен показывает что воздух в помещении обновится 1 раз в течении часа, трёхкратный- 3 раза за час и так далее.

В СНиП 2.08.01-89* Жилые здания в Приложение 4 приведены нормативные кратности воздухообмена в жилых помещениях. Ими мы и будим руководствоваться при расчёте вентиляции по нормам вытяжки воздуха.

Формула расчёта выглядит так:

Таким образом, последовательность расчета воздухообмена жилого, или общественного помещения следующая.

  1. Вычисляем расчётное количество приточного воздуха для жилых помещений по площади и по санитарно-гигиеническим нормам и выбираем наибольшую из двух сумм значений, полученных по двум методикам. Наибольшую из них принимаем как расчётную.
  2. Вычисляем расчётное количество удаляемого из помещений воздуха.

Норму вытяжки или кратность при этом берём из соответствующей графы. Если указана только норма воздухообмена по вытяжке то воздух следует только удалять, если указано и то и другое то воздух следует как подавать, так и удалять. Все полученные значения округляем до 5 в большую сторону.

  1. Составляем уравнение воздушного баланса ∑ Lпр= ∑ Lвыт.

Если ∑ Lвыт ∑ Lпр. то для увеличения ∑ Lпр до значения ∑ Lвыт увеличиваем Lпр. помещений с более чистым воздухом. Это спальные, гостиные, прихожие.

Когда мы рассчитываем воздухообмен частного дома, квартиры или общественного здания нужно рассматривать их как единый объём. При этом необходимо выполнять условие ∑ Lпр = ∑ Lвыт. То есть, количество удаляемого воздуха равно количеству приточного воздуха. Воздух следует подавать в жилые помещения, как в более чистые, а удалять из туалетов, кухонь и ванных комнат.

Пример расчёта воздухообмена частного дома.

Общая площадь дома 180 м.кв. В нём имеются помещения: кухня (газовая плита 4 конфорки) S 1 =15 м.кв. спальня №1 S 2 =20 м.кв. спальня №2 S 3 =20 м.кв. спальня №3 S 4 =25 м.кв. кабинет S 5 =18 м.кв. гостиная S 6 =30 м.кв. коридоры S 7 =40 м.кв. санузел S 8 =2 м.кв. ванная (унитаз и ванная) S 9 =10 м.кв. Высота потолков в доме h=3м. В нём планируется проживание 4х человек. Нужно рассчитать требуемый воздухообмен.

Жилыми помещениями в доме являются спальные комнаты, гостиная и кабинет. Общая жилая площадь дома равна:

Отсюда требуемое количество притока воздуха равно

L пр=113*3=339м.куб./час. Округляем до пяти L пр=340 м.куб./час. Это требуемое количество приточного воздуха по площади.

Расчет по санитарно-гигиеническим нормам.

По санитарно-гигиеническим нормам на одного человека требуется подавать 30м.куб./час свежего воздуха. В доме планируется проживание 4х человек. Отсюда получаем:

L пр =30*4=120 м.куб./час.

Это требуемое количество приточного воздуха по нормам на человека.

По нормам воздух необходимо удалять из ванной, туалета и кухни в количествах 50 м.куб./час 25 м.куб./час и 90 м.куб./час соответственно. Отсюда требуемое количество удаляемого воздуха из дома равно

L выт =50+25+90=165 м.куб./час .

Получаем, что требуемое количество удаляемого воздуха равно L выт=165м.куб./час. Требуемое количество приточного воздуха получаем как максимальное из двух значений L пр=340 м.куб./час.

Видно, что L пр L выт. Чтобы получить равенство L пр = L выт увеличим L выт до L пр.

Получаем что теперь L пр = L выт =340 м.куб./час .

Так как количество воздуха, удаляемого из туалета, ванной и кухни получилось больше нормируемого, распределим разницу равномерно между кухней туалетом и ванной.

ΔL =340-165=175 м.куб./час .

Отсюда таблица воздушных балансов выглядит следующим образом.

Вентиляция в частном доме своими руками: схема организации

С истема воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Видео: вентиляция в частном доме

Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения . а также печи с водяным контуром . часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

  • нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
  • углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
  • трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
  • если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома

Источники: http://strmnt.com/dom/comm/d-ventilation/raschet-estestvennoj-i-vytyazhnoj-ventilyacii.html, http://svoservice.ru/poleznye-stati/raschjot-vozdukhoobmena-zhilogo-doma, http://homemyhome.ru/ventilyaciya-v-chastnom-dome-svoimi-rukami-sxema.html


Комментариев пока нет!

www.restart24.ru

Как сделать вытяжку в частном доме своими руками: схемы, расчеты, монтаж

Правильное обустройство системы вентиляции (СВ) в многоквартирных домах и частных жилых строениях обеспечивает нормальную атмосферу и чистоту воздуха, с минимальными потерями тепла зимой. Для выполнения расчетов по вентиляции необходимы знания об особенностях систем и общих правил и норм устройства по СНиПу. Самостоятельно разработать и установить вентиляционную систему не получится – проще сделать вытяжку в частном доме своими руками выход через стену.

Для чего нужна вентиляция

Качество воздуха в жилых помещениях по государственным стандартам и нормам СНиП должно обеспечивать нормальное проживание человека. Чтобы показатели микроклимата в частном доме соответствовали норме необходимо обеспечить вентиляционную систему. Для этого учитывают общую площадь жилья, виды тепловых бытовых приборов, температурные показатели, влажность и загрязненность окружающей среды на территории расположения строения. СВ должна обеспечивать такой ряд факторов:

  1. Выведение загрязненного воздуха на улицу вместе с пылью, продуктами горения и углекислым газом.
  2. Приток свежего чистого воздуха, насыщенного кислородом со стороны улицы взамен выведенному.
  3. Сохранение показателей температуры и общей влажности в помещении в рамках нормы.

Альтернативных вариантов устройств по соблюдению таких условий для жилого помещения нет. Очищающие фильтрующие системы, встроенные в кондиционеры, ионизаторы и увлажнители воздуха не могут обеспечить состояние воздуха в доме по стандартам санитарных правил. Кроме израсходованного и загрязненного воздуха в помещении присутствуют и отработанные газы от котла, духовки и плиты на кухне. При постоянном нахождении дома воздух претерпевает такой ряд изменений:

  1. В составе появляется примесь токсических компонентов – испарения от отдельных видов лакокрасочных покрытий и материалов.
  2. Сожжение кислорода при дыхании жильцов, в том числе и домашних животных и выработка углекислого газа с повышением общей влажности.
  3. Открытые и закрытые источники тепла сжигают кислород и наполняют окружающее пространство продуктами горения.
  4. Шерстяные и текстильные предметы быта также несут опасность за счет накопления в воздухе мельчайших частиц материала.
  5. Присутствие животных и растительности в помещении приводит к наличию частиц шерсти и токсинов от отдельных цветов в воздухе.
Внимание!

Отдельные включения несут опосредственную опасность – возможно развитие аллергических реакций.

Указанные моменты не являются поводом для отказа от содержания любимцев или использования обогревателей и кухонных плит. Опасность для человека возникает только при значительной концентрации посторонних включений в воздухе. Чтобы сохранить чистоту достаточно оборудовать жилье соответствующей системой вентиляции, для чего нужно соблюдать нормы.

Виды вытяжки в частном доме

Для обеспечения жилых домов вентиляцией используют разные системы. Главное разделение ведут на приточную и выводную, а также на естественную и принудительную. Приточная СВ подразумевает только подачу свежего воздуха в помещение, а вытяжная обеспечивает очистку воздуха. Отдельный вариант системы – вентиляция с рециркуляцией. Такие виды вентиляции подают в дом воздух из выводного канала при смешивании с уличным, так происходит прогрев до нужной температуры.

Для поддержания установленных стандартов по ГОСТ система вентиляции частного дома должна обеспечивать непрерывный оборот воздушных масс с замещением. К примеру – для спальни или гостиной по классификации присвоено значение равное 1. Это обозначает, что система вентилирования для помещения должна обеспечить полную смену объемов воздуха за 1 час. По системе замещения воздуха рассматривают 2 вида – с естественной тягой и принудительные СВ.

Отдельной разновидностью системы вентилирования помещений выступает дымоход, который должен обеспечивать отведение продуктов горения от отопительных приборов – печи или котла как твердотопливного, так и газового. При естественной системе оттока замещение происходит по причине большей плотности и тяжести холодного воздуха, который вытесняет нагретый в помещении. Скорость замещения в такой СВ незначительная. Если в системе наличествуют отрезки вентиляционного хода в горизонтальной позиции свыше 8 метров лучше применять принудительные системы.

Для справки!

СВ естественного оборота могут быть канальными и бесканальными. Во втором случае нужно открывать оконные проемы и двери для освежения воздуха в здании.

Устройство принудительной циркуляции обеспечивает большую скорость замещения воздуха в комнате, потому ее можно использовать в домах большей площади. Воздуховоды в таких СВ устанавливают под крышу, и они имеют большую протяженность по зданию. Такие системы можно обеспечить дополнительными устройствами по очистке приточного воздуха и рециркуляции.

Виды дымоходной вентиляции

Выбирать материала для вытяжного канала нужно исходя и его изначального предназначения и особенностей предполагаемого устройства вентиляционной системы. По назначению канала различают вывод отработанных воздушных масс от нагревательных приборов – котел, газовая колонка и пр. или общее обеспечение воздуха в помещении. Выбирать можно из следующих:

  • стальные трубы;
  • кирпичная кладка;
  • керамический воздуховод;
  • коаксиальный дымоход.

Чтобы правильно определить материал для устройства вентиляционной системы также нужно учесть начальный проект строения. Каналы из отдельных видов материала нужно подготавливать еще на этапе строительства. Для организации воздушного обеспечения жилых помещений не нужна температурная устойчивость, поэтому можно использовать самые простые, в том числе и пластик.

Использование кирпича

Кирпич – самый распространенный материал для устройства вентиляционных шахт. Но, при его применении сэкономить не получится, так как он подходит только для прогреваемых систем – если отсутствует тепло, внутри шахты образуется конденсат. Он ведет к нарушению структуры материала, поэтому на внутренней стороне нужно прокладывать дополнительную прослойку.

Если запланировано использование шахты из кирпича для обеспечения оттока газов из котла или общего обеспечения воздуха в доме нужно обеспечивать внутреннюю прослойку. В таком качестве обычно используют оцинкованные стальные трубы. Обычная кладка больше подходит для дровяной или угольной печи – горячий воздух и сажа закроют кирпич от воздействия сырости.

Внимание!

Толщину стенок внутренней трубы в кирпичной шахте определяют по предполагаемой температуре отводных газов – выше температура, больше толщина.

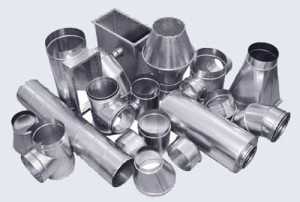

Стальные трубы

Трубы из стали просты в установке, особенно при сравнении с кирпичной кладкой. Толщину стенок такого вытяжного канала подбирают в зависимости от предполагаемой температуры отводных газов. Для газового котла в частном доме этот показатель составит порядка 400-450°С – стенки должны быть толщиной 0,5-0,6 мм. Для твердотопливных печей и котлов этого будет недостаточно – трубы в короткий период прогорят. Выбирать сталь лучше при реконструкции или когда нет другого варианта. Сборку такого дымохода проводят следующим образом:

  1. Сегменты устанавливают труба в трубу, для чего предусмотрены расширения и сужения на концах. Начинать сборку следует с нижнего отрезка.
  2. Для удобства прочистки дымохода нужно заранее предусмотреть установку ревизионных колодцев – расстояние не более 2 м.
  3. Для устойчивости системы ее фиксируют кронштейнами через каждые 1,5 м. Так, их будет не менее 1 на каждый сегмент.
  4. Во время составления проекта учитывают, что горизонтальные части не должны быть длиннее 1 м при естественной тяге.

Купить можно разные виды труб по диаметру, но также есть различие по структурному строению – одноконтурные и двухконтурные. Одноконтурная труба – одностенный канал только из стали с возможным покрытием цинком. Двухконтурные по строению напоминают сэндвич – две трубы с разным диаметром вложенные одна в другую, зазор заполнен огнеупорным материалом, чаще базальтовой ватой.

Использование керамики

Керамические каналы отводов из котельных считают самыми надежными при использовании твердого топлива с планами перехода к газовой системе. Главные преимущества материала – долговечность, простота в чистке и газовая устойчивость. Керамические трубы не пропускают отводные газы и обеспечивают безопасность от токсических соединений в жилой комнате.

У керамики также есть и недостатки – хрупкость и подверженность влаге. Чтобы обезопасить дымоход из этого материала рекомендуют устанавливать на внешней стороне конденсатоотводящие устройства. В чистом виде керамическую тубу для дымохода не используют – ее дополняют теплоизолятором и более устойчивой керамзитовой оболочкой. Как альтернативу, керамику можно установить в кирпичном канале.

Внимание!

В качестве изолятора для такого дымохода рекомендуют применять базальтовую вату или другие негорючие разновидности утеплителей.

Применение коаксиального дымохода

При проектировании дымоходного обеспечения газового котла лучше обратить внимание на системы коаксиального типа. Строение такого дымохода подразумевает расположение трубы внутри трубы со свободным зазором. Центральный канал предназначен для отведения газообразных продуктов горения, а внешний для притока кислорода в закрытые камеры сгорания газовых котлов. Преимущества коаксиальной системы в следующем:

  1. Приточный воздух попутно охлаждает отводные газы в дымоходе. Это повышает пожарную безопасность системы.
  2. Приходной воздух за счет отводящих газов предварительно прогревается. За счет такого прогрева возрастает КПД отопительной системы.
  3. При повышении КПД сгорает больше топлива потому в отводных газах меньше токсических соединений.

При установке коаксиального дымохода нельзя ставить более чем 2 колена – приточный воздух будет задерживаться, как и отводные газы. Горизонтальное расположение трубы не рекомендуется без обеспечения принудительной тяги. Когда в здании ставят несколько котлов, использовать единый дымоход коаксиального типа нельзя – лучше сформировать отделенные системы.

Методика расчета вентиляции

Расчет вентиляционной системы частного дома в сравнении с системами многоквартирных домов проще, так как на обеспечении стоит меньшее количество помещений. Методика регулируется по законодательству СНиП и включает учет определенного перечня характеристик, так как планировка помещения и расстановка мебели заметно влияют на потоки. Приблизительные характеристики воздухообмена можно получить по свободной площади помещения или при учете иных условностей:

  1. Для жилой комнаты, площадь которой не превышает 20 м2, скорость вентиляционного обеспечения составит около 3 м3/час.
  2. При больших габаритах помещения ведут расчет исходя из количества проживающих лиц – на 1 человека нужен воздухообмен от 30 м3/час.
  3. Для помещений подсобной направленности – мастерские, кладовые и кухня необходим приток от 110 м3/час.
Внимание!

Когда на кухне установлена плита газового типа нужно учитывать повышенный расход кислорода. В таких случаях при расчете используют минимальное значение 140 м3/час.

Такие расчеты применимы только при разработке вентиляционной системы естественного притока в идеальных условиях. Поэтому в расчетах обязательно нужно учитывать систему отопления и общий расход энергии при вентилировании комнат в доме. Даже при достижении оптимальных характеристик воздухообмена в некоторых случаях необходимо позаботится вопросом дополнительного прогревания приходного потока.

Нормы по устройству СВ частного дома

При необходимости установки СВ в частном доме нужно учитывать санитарные — технические требования по устройству. Это связано с обеспечением здорового воздухообмена и общей регуляцией температуры в жилом помещении. Главное правило – соответствие выводного потока приточному. В случае значительного дисбаланса в доме будут сквозняки и посторонние запахи с улицы. Кроме этого, нужно учесть такие нормы:

  1. Стенки каналов СВ должны быть гладкими. Для этого использую трубы круглого или квадратного сечения с постоянным размером.
  2. Общий вентиляционный стояк должен быть оснащен смотровым окном. Это отверстие закрывают герметично.
  3. Вытяжной канал должен возвышаться над кровлей не менее чем на 1,5 м. Если крыша нестандартной формы ставят дефлекторы для защиты от обратной тяги.
  4. Когда конструкция дома изначально не включала систему вентилирования нужно строить дополнительный канал. Его утепляют для стабильной тяги.
  5. Принудительную вытяжную аппаратуру на кухне нельзя совмещать с естественной СВ остального дома. Могут возникнуть проблемы с циркуляцией в комнатах.
  6. Предельное расстояние от потолка до края выводного вентиляционного хода не должно превышать 15 см. Увеличение влечет застои воздуха у потолка.

Внутренние проемы при межкомнатных дверях должны быть проницаемы для оборота воздушных масс даже в закрытом состоянии. При установке сплошных полотен расстояние до пола не менее 2 см. Если нет возможности оставить зазор, лучше купить двери с готовой решеткой около пола. Когда нарушается оборот, также происходит дисбаланс между объемами приточного и вытяжного воздуха.

Внимание!

Когда зазор под дверью оставить не получается и нет возможности заменить дверное полотно, как временное решение рекомендуют просверлить отверстия в нижней части.

Естественный воздухообмен

В классические проекты домов включают системы естественного воздухообмена. Такой тип вентилирования работает на физических свойствах газообразных веществ – теплый воздух поднимается вверх и уходит через выводной канал, попутно затягивая свежий, через приточные каналы. На неэффективность работы вентиляционной системы естественной циркуляции указывают такие факторы:

  • запыленность помещений;
  • нехватка кислорода;
  • высокая влажность зимой;
  • сухость воздуха летом;
  • развитие плесневого грибка под обоями;
  • оседание копоти на стенах и потолках;
  • запотевание стекол в рамах.

Если подобные эффекты наблюдают постоянно, то нужно проверить работоспособность вентиляционной системы и обратить внимание на возможность установки принудительной вентиляции. Проверить работоспособность вытяжного вентиляционного канала несложно – для этого подносят зажженную спичку или лист бумаги к отверстию и наблюдают за поведением. При нормальной работе вытяжки пламя или бумага будут отклоняться в сторону канала. Если такого эффекта не наблюдают, то можно сделать вывод о необходимости прочистки вентиляционных ходов.

Особенности работы

После расчета номинального воздухообмена частного дома при выборе естественного типа СВ, подготавливают эскиз размещения каналов и точек приходящего и выводного потока. Большая часть зданий индивидуального строительства расположены за пределами городской черты, поэтому фильтрующие компоненты, как и принудительный оборот не нужны. Если установлены пластиковые окна – это большое препятствие естественному обороту. При ограниченном воздухообмене по причине глухих рам нужно устанавливать приточные клапаны. Их устройство таково:

  • прямой патрубок с гладкими стенками;
  • длина соответствует толщине оконной рамы или стены;
  • присутствуют решетки с внешней и внутренней стороны.
Для справки!

Проницаемость внутренней стороны клапана регулируют при помощи решетки – канал можно перекрыть полностью или частично.

Такие вводные каналы размещают в верхней части окна, чтобы свежий воздух прогревался за счет тепла внутреннего. Если клапан ставят в нижней части, то его располагают за радиатором – тепло от отопительной системы прогревает входящий поток. При наладке СВ приток и отток направляют таким образом, чтобы свежий воздух переходит от основных жилых помещений в «грязные» — кухня, туалет, мастерские, кладовые.

Монтаж принудительной СВ

Работа принудительных систем вентиляции основана на дополнительном обеспечении вытяжного канала вентилятором. Такой вариант работы позволяет более эффективно замещать воздух в помещении вне зависимости от погодных условий с возможностью контроля воздухообмена. Как недостатки выделяют – зависимость от электроснабжения и необходимость периодической замены фильтрующей части системы. Принудительные СВ бывают:

  • наборно-приточные;
  • вытяжные;
  • приточно-вытяжные;
  • канальные кондиционеры.

Самым эффективным вариантом признана приточно-вытяжная СВ. Конструкция включает набор датчиков, фильтры, автоматизированные клапаны и единый вентиляционный блок. Сильному охлаждению воздуха в помещении с приточно-вытяжной системой препятствует специальная заслонка, которая срабатывает автоматически при значительном понижении температуры в вентилируемом помещении. При небольшой площади частного дома (2-3 жилых комнаты) строители рекомендуют устанавливать СВ перерабатывающую от 200 до 300 м3/час.

Совмещение вентиляции с рециркуляцией

СВ основанная на совмещении вентиляции с рециркуляцией работает на принципе совмещенного потока – часть свежего воздуха поступает с улицы, а часть отфильтрованный внутренний. Такая система делает воздух свежим и позволяет сократить охлаждение помещения, но может обеспечить только 1 комнату. Главные недостатки такого варианта – ограниченное использование по СНиП и низкая производительность в холодных регионах. Положительные стороны совмещенной СВ:

  • экономия затрат на прогреве воздуха;
  • возможность контроля рециркулирующего объема;
  • переключение с одной системы на другую.
Для справки!

Путем регулировки клапанов СВ получают лучшие характеристики по теплоте и свежести воздушных масс в доме для нормальной жизнедеятельности.

Методика монтажа вытяжки на кухне частного дома

После расчета параметров и покупки вытяжной системы для оборудования оттока воздуха на кухне в частном доме нужно правильно провести работу по установке. В зависимости от модели и функциональности вытяжки могут быть различия в шагах, но общий алгоритм не отличается. Кроме прибора и прилагаемых деталей для установки системы вытяжки необходим следующий перечень инструмента и расходных материалов:

  • уровень строительный;
  • перфоратор;
  • ножовка по металлу;
  • шуруповерт;
  • набор ручных отверток;
  • рулетка или складной метр;
  • силиконовый герметик;
  • шпатлевка.

Кухонную вытяжку предполагается устанавливать в 50-70 см над газовой плитой или электрической. При таком расположении сборочного канала в систему будут уходить все испарения, и запах не будет задерживаться в помещении. При установке купол крепят на стене или кухонном шкафчике в соответствии с инструкцией. Выводной канал рекомендуют не подключать к общей системе вентиляции (если в расчеты не входила кухня), а вывести рукавом на улицу. Вне зависимости от типа системы ее необходимо очищать от загрязнений, в рециркулирующих моделях также предусматривается замена фильтра.

Принудительное вентилирование санузла

Для вентилирования санузлов в доме применяют естественный приток через щели под дверьми или форточки. При необходимости принудительного оборота проводят монтаж вентиляционной вытяжной системы с вентиляторами, подходящими для влажной среды. Шахта вентиляционной системы изначально заложена в классический проект дома – обычно в роли канала выступает труба 11 см в диаметре. Установка вентилятора заключается в такой процедуре:

  1. В ванной в частном доме подводят дополнительный источник питания для вентилятора.
  2. В стене пробивают отверстие, соответствующее соединительной муфте вытяжки.
  3. Муфту вентилятора устанавливают в отверстие и подготавливают крепления.
  4. Вентилятор отсоединяют от лицевой панели, и подсоединяю к электрической сети.
  5. Устанавливают вытяжку на стену с креплением к переходной муфте.
  6. Снятую панель и решетку устанавливают на место и проверяют систему.
Внимание!

Если необходимого обеспечения для принудительной вытяжки в ванной нет, то нужно установить трубу, близкую по размерам и через наружную стену вывести канал выше уровня крыши.

Вентиляция цокольного помещения или подвала

Чтобы в подвальном помещении сохранялся сухой и прохладный воздух необходимо обеспечить его полное замещение 1 раз в 30 секунд. За счет низкого расположения при маленькой площади подвала подойдет естественная вентиляция. Для установки такой системы нужно поставить теплоизолированную трубу диаметром от 8 до 15 см. Приточный канал размещают вдоль наружной стены – вовнутрь помещения заводят в 30 см от пола, а снаружи длина трубы должна составить 5,5 метров. Для маленького подвала такой системы будет достаточно.

Если подвал большой площади в дополнение к приточному каналу устанавливают вытяжной. Отток монтируют под потолком – воздухообмен происходит из-за разницы температур на улице и в подвале. Для регулировки потока воздуха в помещение нужно обеспечить разницу по высоте снаружи – чем выше расположен канал оттока, тем мощнее поток воздуха. На концах труб необходимо поставить решетки для защиты от мусора и грызунов и козырьки от дождя.

Монтаж вытяжки для котла

Вытяжка в котельной в частном доме – необходимость, так как выгоревший воздух в помещении нужно замещать свежим. Перед установкой вытяжки для котла нужно рассчитать параметры обеспечения. Для этого собирают данные по расположению дома, площади котельного помещения и мощности котла. Чтобы обеспечить котел нужными объемами воздуха путем естественного притока должны быть соблюдены такие параметры:

  1. Расположение дома на возвышенности или равнине.
  2. Отсутствие преград на уровне выводного канала – высокие дома или деревья.
  3. Малая мощность котла и площадь котельного помещения.

Вытяжную трубу в таком случае располагают выше котла и выводят дымоход выше крыши, так будет обеспечиваться естественная тяга. Если проведение вентиляционного канала через здание недоступно, его выводят через стену и наращивают до нужного уровня. Приток воздуха в помещение обеспечивают за счет открытой форточки, переточной решетки в дверном полотне или микровентиляция оконного проема. Когда параметры дома не подходят для установки естественной вытяжки нужно обратить внимание на принудительные схемы – уровень выходного канала не играет роли, главное, оставить вытяжной вентилятор.

Внимание!

Приток при принудительном вентилировании котельной устраивают по аналогии с вариантом в естественной вентиляции этого помещения.

Заключение

Правильно выполненная вентиляционная схема позволяет обеспечить жилье свежим воздухом без потери комфорта как в теплое время года, так и зимой. В зависимости от строения можно выбрать естественно приточную вентиляцию и принудительную. Чтобы установить вентиляционную систему в частном доме своими руками необходимо предварительно рассчитать параметры обеспечения и подготовить материалы.

roof-tops.ru

Вентиляция частного дома своими руками: выбор и расчет

Одним из наиболее важных показателей определяющих степень комфортабельности жилья – это благоприятный микроклимат, который напрямую зависит от качества воздуха внутри помещения и вентиляции. Именно поэтому правильная и продуманная вентиляция частного дома позволит повысить качество жизни и создать здоровую атмосферу.

Как правильно сделать вентиляцию частного дома своими руками?

Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.

Важно! Если здание имеет небольшие габаритные размеры и количество проживающих в ней людей невелико, то есть его площадь не превышает 200м2, а количество жильцов не более 5-6 человек, то для вентилирования используется приточно-вытяжная система с естественной тягой.

Другими  словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые  воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.

Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.

Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.

Наиболее подходящей для современных домов с площадью равной  300 – 500 м2 является  система вентиляции, которая совмещает  свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод  отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.

После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали  из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.

Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов –  для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся  в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.

Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.

Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.

Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом. При выборе стоит особое внимание обратить на показатели шума.

Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.

Расчет вентиляции частного дома

Схема устройства вентиляции с калорифером

Выполнять точный расчет системы вентиляции может только квалифицированный инженер, но рассчитать вентиляцию своего небольшого дома может любой образованный человек.
Возьмем для расчета следующие тактико-технические характеристики:

  1. Площадь жилых комнат                 — 100 м2;
  2. Площадь кухни                    — 20 м2;
  3. Площадь ванной и санузла                — 10 м2;
  4. Площадь гардеробной                — 10 м2;
  5. Прочие помещения                    — 40 м2;
  6. Высота этажа                    — 3 м.

Определяем необходимую производительность системы вентиляции

Она рассчитывается исходя из потребного воздухообмена в помещениях дома. Так в жилых комнатах воздухообмен равен 3м3/час на 1м2, в ванной 25 м3/час, на кухне кратность воздухообмена равна 6, т.е. умножаем её площадь на высоту помещения и на кратность, в гардеробной кратность равна 1,5, в прочих помещениях 1.

Вычисляем производительность:
100х3+25+20х3х6+10х3х1,5+40х3х1=850 м3/час

Расчет мощности калорифера

Для подбора калорифера производим расчет его мощности.

Для этого умножаем разность температуры воздуха на входе и на выходе из калорифера (для Московского региона это 44оС) на полученную ранее производительность (850 м3/час) и на показатель объемной теплоёмкости воздуха (0,336 Вт*ч/м3/ оС), а затем полученное значение делим на 1000.
44х850х0,336/1000=12,57 кВт.

Исходя из полученной мощности калорифера, можно выполнить расчет и определить мощность тока необходимого для его работы. Для вычисления нужно определиться какой ток будет применяться для питания агрегата – однофазный или трехфазный. Принимаем в качестве питании однофазный ток с напряжением 220В.
12570/220=57 А

Внимание! Полученная сила тока значительно нагрузит электрическую сеть дома при условии использования однофазного питания.

Подбор сечения воздуховодов для вентиляции частного дома

Воздуховоды для вентиляции

Определяем площадь сечения воздуховода умножая производительность системы (850 м3/час) на коэффициент 2,778 и деля на скорость движения воздуха, которую принимает равной 5 м/с.
850х2,778/5=472,26 см2

Так как предполагается использовать в качестве воздуховода пластиковую трубу рассчитываем её диаметр, который равен квадратному корню произведения площади (472,26 см2) на константу 400 и деленному на число пи (3,14).
√472,26х400/3,14=245,28мм.

Так как труб с таким диаметром не выпускают, то принимаем типовую трубу d=250мм. При скорости движения воздуха 5 м/с труба диаметром 250 мм обеспечивает производительность 900 м3/час, т.е. её применение полностью обеспечивает вентиляцию дома.

Вентиляция частного дома должна базироваться на расчете и правильном подборе материалов.

inzhenernye-seti.com

Вентиляция дома: виды, расчет (фото)

Комфорт в жилище во многом зависит от правильно организованного воздухообмена. Грамотная вентиляция дома оптимизирует уровня влажности и температуры, способствует созданию здорового микроклимата. Благодаря вентиляционной системе в помещения своевременно поступает свежий воздух, а испарения и неприятные запахи удаляются.

Виды вентиляции

Правильно организованный воздухообмен

Система вентиляции должна охватывать весь дом. Недостаточно установить вытяжные узлы в кухне, ванной комнате и туалете, как считают многие домовладельцы. В вентилировании нуждается все здание. Застой воздуха в какой-либо из комнат приведет к появлению плесени, грибку и, как следствие, порче мебели, строительных и отделочных материалов.

Важно! При правильно организованной вентиляции воздух поступает в жилые комнаты и удаляется через наиболее «грязные помещения»: кухню, санузел. При этом воздушные потоки должны свободно перемещаться от притока к вытяжке.

Разновидности вентиляционных систем:

  • Естественная вентиляция;
  • Принудительная вентиляция;
  • Смешанные системы.

Естественная вентиляция

Естественная вентиляция с организованным воздухообменом

Естественная вентиляция дома осуществляется благодаря разности температур снаружи и внутри помещения. Как следует из названия, такая система обеспечивает воздухообмен без привлечения дополнительного оборудования. Несмотря на ряд недостатков, естественная вентиляция пользуется большой популярностью у владельцев частных домов.

Естественная вентиляция делится на неорганизованную и организованную систему. В первом случае воздухообмен осуществляется через приоткрытые форточки и различные неплотности в строительных конструкциях (инфильтрация). При организованном типе вентиляции воздух проникает и удаляется в дом через специально устроенные приточные и вытяжные отверстия.

Основное преимущество естественного воздухообмена – это простое устройство и нетребовательность к ремонту. Такая система надежна и практически никогда не ломается.

Неорганизованный воздухообмен

У естественного воздухообмена есть ряд существенных недостатков. Эффективность работы вентиляции напрямую зависит от времени года. При существенной разнице внешней и внутренней температур помещение вентилируется нормально. Зато при незначительном отличии (осенью и весной) воздухообмен в помещении практически не происходит. Еще один минус – отсутствие фильтрации поступающего воздуха, вместе с которым в здание проникают насекомые и уличная пыль. Если дом расположен в экологически неблагоприятном районе качество внутреннего воздуха может стать серьезной проблемой. Кроме этого, в зимнее время в помещение подается холодный воздух, что увеличивает расходы на отопление.
Советы по устройству естественной вентиляции:

  • Вытяжные каналы лучше устроить вертикально, допустимый угол наклона – не больше 35º;
  • Если комнаты с вытяжными отверстиями расположены рядом, можно объединить на чердаке вытяжные воздуховоды в один. В помещениях расположенных в разных концах дома лучше установить отдельные вытяжные каналы;
  • При прокладке каналов следует избегать крутых поворотов и использовать трубы с гладкой поверхностью;
  • В котельной, а также комната с камином должны быть оборудованы персональными вытяжными трубами.

Принудительная вентиляция

Дом с принудительной вентиляцией

В принудительной вентиляции движение воздушных потоков осуществляется за счет электрических вентиляторов. Такая система не зависит от природных факторов, воздух в помещение поступает в нужных количествах и с заданной скоростью. В состав принудительной вентиляции входят фильтры, увлажнители и охладители воздуха, шумопоглотители, калориферы и блок автоматики для управления параметрами.

Варианты организации принудительного воздухообмена:

  • Наборная система;
  • Моноблок;
  • Установка вытяжных и приточных вентиляторов.

Элементы наборной системы

Наборные системы довольно громоздки, поэтому их обычно монтируют в домах с большой площадью. Воздуховоды и основные узлы системы обычно скрывают за фальшивыми потолками. Большой выбор комплектующих позволяет включить в систему любые функции: тонкую фильтрацию, увлажнение, обеззараживание воздуха и пр.

В моноблочной вентиляции все детали размещены в одном шумоизолированном корпусе. Благодаря компактным размерам и низкому уровню шума моноблок можно монтировать непосредственно в жилых помещениях. В большую часть моноблочных конструкций встроены рекуператоры-теплообменники, позволяющие обогревать входящие потоки за счет удаляемого воздуха. Моноблочные системы используются для организации воздухообмена в небольших коттеджах и квартирах.

Наиболее бюджетный вариант принудительно воздухообмена – установка приточных и вытяжных вентиляторов. Приточные установки располагают в жилых комнатах, вытяжные – в кухнях и санузлах. Минусов у такой системы больше, чем плюсов. Вентиляторы шумят, часто ломаются, входящие потоки воздуха невозможно подогреть. Поэтому приходится организовывать работу системы таким образом, чтобы она функционировала только в какие-либо определенные часы.

Смешанная вентиляция

Смешанный тип вентиляции

Смешанные системы сочетают в себе элементы естественной и принудительной вентиляции. Наиболее распространенный вариант – это естественный приток и электрическая вытяжка. Свежий воздух может поступать через приточные клапана, приоткрытые форточки, отверстия в неплотно пригнанных оконных и дверных рамах. Для удаления отработанного воздуха используются отдельные вентиляторы или одна вытяжная установка на чердаке с разводкой в кухню, ванную комнату, туалеты и т.д.

Расчет вентиляции

Вентиляционная система с рекуперацией

Чтобы правильно организовать работу вентиляции, необходимо определить с какими объемами воздуха ей придется справляться. То есть, сколько кубометров в час воздуха нужно удалять из помещения и подавать в него. Наиболее простые способы расчета воздухообмена:

  • По площади помещений;
  • По санитарным нормам;
  • По кратностям воздухообмена.

Расчеты по площади помещения производятся на основании нормативных актов, согласно которым на 1 м² помещения должно подаваться 3 м³ чистого воздуха. В показателях, полученных таким образом, содержится высокая погрешность, так как при их расчете не учитывается назначение помещения и количество людей, проживающих в комнате. Более точными являются два других метода.

По принятым на сегодняшний момент санитарным нормам для одного постоянно находящегося в комнате человека должно подаваться 60 м ³ воздуха, а на каждого временного пребывающего еще 20 м³ в час. Следует учитывать только людей, пребывающих в здании долгое время.

Таблица кратностей воздухообмена

Расчет по кратностям воздухообмена регламентирован правилами СНиП и считается наиболее точным. Кратность воздухообмена показывает, сколько раз за 1 час в данном помещении воздух должен полностью обновиться. В одном столбце таблицы указаны кратности для помещений с притоком, в другом – с вытяжкой. Если в таблице нет требуемого помещения, то воздухообмен для него по умолчанию считается 3 м³/ч на 1 м² площади.

Формула по кратностям выглядит следующим образом:

L=n*V, где V – объем помещения, n – кратность воздухообмена.

Для нахождения объема помещения нужно перемножить между собой длину, высота и ширину комнаты.

Важно! Объемы подаваемого в помещение воздуха должны совпадать с количеством удаляемого воздуха. Если величины не разняться, их следует округлить в сторону большего значения.

Если выбранная система вентиляции состоит их приточных клапанов и вытяжных вентиляторов, то рассчитать параметры просто. Пропускная способность каждого устройства указана в технической документации, хозяину остается только подобрать оборудование с требуемыми параметрами.

Следует заметить, что в таблице напротив помещений указаны кратности только притока или вытяжки. Например, в ванной, санузле и кухне указаны параметры только для вытяжки, а в жилых комнатах (спальнях, гостиной, столовой) — только для притока. Такая организация воздухообмена предотвращает перетекание неприятных запахов из одной в другую комнату.

Делаем вентиляцию в частном доме

https://youtu.be/11N1kOzkbpE

provozdyx.ru

РубрикаДом

Добавить комментарий
