Калькулятор двухскатной крыши и расчёт стропильной системы онлайн
Размеры в сантиметрах:
Тип кровлиЖесткая
Мягкая
Неверный ввод
Размеры дома
Длина XНеверный ввод
Ширина BНеверный ввод
Высота кровли HНеверный ввод
Свес кровли CНеверный ввод
Размеры стропил
Ширина S1Неверный ввод
Толщина S2Неверный ввод
Расстояние между стропилами S3Неверный ввод
Размеры обрешётки
Ширина O1Неверный ввод
Толщина O2Неверный ввод
Расстояние между досками O3Неверный ввод
Размеры ОСП (ОСБ)
Длина L1Неверный ввод
Неверный ввод
Размеры листа покрытие
Длина P1Неверный ввод
Ширина P2Неверный ввод
Нахлёст сверху P3Неверный ввод
Нахлёст сбоку P4Неверный ввод
Считать мауэрлат Неверный ввод
Ширина M1Неверный ввод
Толщина M2Неверный ввод
Считать гидроизоляцию Неверный ввод
Длина G1Неверный ввод
Ширина G2Неверный ввод
НахлёстG3Неверный ввод
Считать контробрешетку Неверный ввод
Ширина K1calcstroy.ru
Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы
От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.
Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.
Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.
Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

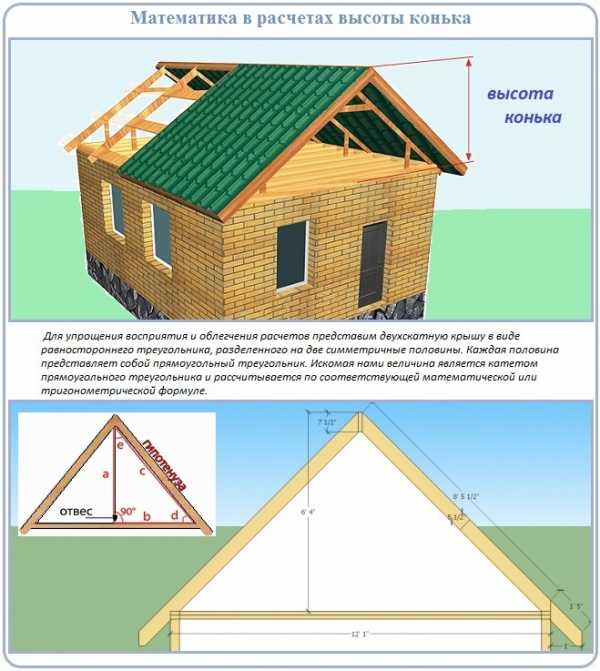

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.
Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.
Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.
Ориентир №1: Атмосферные явления
С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:
- Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
- Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
- Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.
Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.
Ориентир №2: Наличие чердака
В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.
Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.
Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.
Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.
Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.
Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.
Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.
Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.
Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.
Ориентир №3: Тип кровельного покрытия
Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.
Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.
Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:
- Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
- Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
- Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.
Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.
Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.
Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.
Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.
Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.
К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.
Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.
Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.
Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.
Математический и графический методы
Для определения высоты конька кровельной конструкции применяются следующие методы:
- Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
- Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.
Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.
Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.
Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.
Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.
Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.
Практический пример расчета
Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.
В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.
В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.
Алгоритм вычисления высоты конька сводится к ряду следующих действий:
- Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
- Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
- От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
- Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
- Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
- Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
- Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
- От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
- В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.
Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.
Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:
Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.
krovgid.com
Как посчитать площадь крыши дома (формула)
Вы решили приобрести материал под будущую крышу в вашем доме, и вас интересует какая сума вам для этого понадобиться? ваши траты в этом деле целиком и полностью зависят от правильности определения площади кровли, но как посчитать площадь крыши для дома? Именно об этом и пойдет речь ниже.
Допустим, вы строите двускатную крышу, это нам на руку! Можно просто посчитать значение площади одного из скатов, и умножить это значение на два.
Плоскость идеального ската является наклоненным прямоугольником, расположенным перпендикулярно к короткой стене постройки. Для определения площади прямоугольника (ската) нужно всего лишь использовать простейшую геометрическую формулу: длину умножить на ширину.
В случае с обустройством кровли – значение длины принимается равным длине стенки, к которой следует прибавить расстояние, на которое крыша будет выступать за стены, умноженное на два.
А ширину ската следует принимать равной сумме длины, которую имеет стропило и длины одного выступа крыши над поверхностью стены.
Расчет материала на кровлю крыши
Пример расчета
Как примером, воспользуемся расчетом площади кровли двускатного типа, в доме, размеры которого 8 на 6 м (рисунок выше).
Значение длины стропила равняется L=490см, а длину выступов кровли возьмем за 50см.
S ската = (L длины стропила) + (D длина дома)
S ската = 4.9*8=39.2 м²
S кровли = 2 * 39.2 = 79.4 м².
Ну, вот и все, расчет оказался предельно простым, но от этого не менее точным. Желаем удачи в ваших начинаниях!
Если у Вас угол между стропилами не 90 градусов или сложная форма крыши, то следует воспользоваться основными формулами геометрии:
postroyka-dom.com
Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Общие сведения по результатам расчетов
- Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
- Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
- Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
- Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
- Длина стропил — Длина каждого стропила от конька до основания ската
- Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
- Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
- Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
- Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
stroy-calc.ru
Ломаная крыша стропильная система расчет с размерами
Любой, наверное, хозяин загородного участка старается использовать свою территорию с максимально возможной полезностью. Хочется, чтобы и дом был вместительным, и чтобы было где гостей принять, и для мастерской отвести место. В то же время, на выделенных «сотках» особо не разгуляешься – необходимо оставить территорию для своих «сельхозугодий», для уютного двора, для гаража или автостоянки, для хозяйственных построек. Выход очевиден – «расти вверх». Двухэтажные полноценные здания – это доступно далеко не каждому, но можно постараться задействовать под полезную площадь чердачные помещения. Одним словом, оптимальным решением становится строительство дома с мансардой.
Ломаная крыша стропильная система расчет с размерами
Ну а если возводить мансарду, то лучше всего обратить внимание именно на ломаную конструкцию крыши. При равных размерах в плане с двускатной, такая система дает значительный выигрыш в полезной площади, пригодной в том числе и для полноценных жилых помещений. Безусловно, подобный подход в определённой мере отражается на возрастании сложности расчётов и монтажа стропильной конструкции, но для трудолюбивого, умелого и старательного хозяина это не должно стать препятствием.
Итак, настоящая публикация призвана показать, что, если выбрана ломаная крыша стропильная система, расчет с размерами вполне можно провести собственными силами, чтобы получить гарантированно прочную конструкцию. Причем, для такого самостоятельного проектирования не потребуется знаний специальных прикладных программ. Предлагаемый алгоритм, безусловно, упрощен, и не может сравниться по точности с профессиональными расчетами, и если затевается строительство крупного здания со сложной конфигурацией крыши – так или иначе, придется обратиться к специалистам. Но для типичной мансарды ломаного типа над среднестатистическим жилым загородным домом или гаражом – он вполне оправдан.
Содержание статьи
Особенности стропильной системы ломаного типа
Принцип устройства мансардной крыши ломаного типа
Итак, что же из себя представляет стропильная система ломаного типа?
С некоторой долей условности ее можно отнести к разновидностям двускатной. Но главное отличие в том, что каждый из скатов не представляет собой единой плоскости от конька до карнизного свеса. По определенной горизонтальной линии она «ломается» на две, причем верхняя часть ската имеет куда меньший угол крутизны по сравнению с нижней.
Характерная особенность ломаной крыши понятна уже из ее названия – каждый из скатов «ломается» на две плоскости, различающихся углом наклона к горизонту
Для чего это делается? Ответ очевиден. Если организовывать жилую мансарду под обычной двускатной крышей, слишком большая площадь приходится на «мертвые зоны» — по краям чердачного помещения вдоль линии карнизов. Безусловно, предпринимаются определенные меры, чтобы полезно использовать и эти участки, но возможности все же весьма ограничены, а сделать полноценный потолок, который не будет создавать «давящего» на голову ощущения, то есть с нормальной, привычной для человека высотой, получается только в центральной области чердака. Казалось бы, можно увеличить крутизну скатов – но это приводит к совершенно не оправданному росту высоты конька – такая крыша труднее в монтаже, требует большего количества материалов, и при всем этом – чрезмерная высота всегда становится причиной роста уязвимости конструкции от ветровой нагрузки, снижения общих прочностных характеристик. Одним словом, хлопот с возведением такой стропильной системы (тем более, если это планируется делать самостоятельно) – не оберешься!
А выход прост – повысить крутизну скатов только на «обитаемом» уровне чердачного помещения, до нормальной высоты потолка, а затем перейти к малому углу уклона, чтобы крыша не получалась слишком высокой. Давайте для наглядности посмотрим на один характерный пример.
Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа
Для «чистоты эксперимента» возьмем два здания, с совершенно одинаковыми размерами в основании, например, с шириной стены по фронтонной части в 6 метров (как показано на иллюстрации). Высота стены до линии перекрытия – 4 метра, и такое же расстояние отложено по вертикали от перекрытия до высшей точки крыши – конька. Различие – в конструкции крыши: слева обычная двускатная, справа – ломаного типа.
Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».
Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!
Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.
Основные элементы конструкции мансардной ломаной крыши
Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.
Схема расположения основных деталей системы ломаного типа с опорой мансардных стропил на мауэрлат
На схеме показаны следующие детали:
Стены здания (поз.1) в которые еще при их возведении вмурованы балки чердачного перекрытия (поз. 2). Обратите внимание – в данном случае они расположены даже несколько ниже верхнего обреза стен, что дает определенный выигрыш в высоте мансардного помещения. Но нередко они укладываются и вровень с верхним окончанием стен.
По стенам (по их карнизным сторонам) установлен мауэрлат (поз. 3) – брус, который станет опорой для основных, так называемых мансардных стропильных ног (поз. 4). Чаще всего эти стропила исполняются по наслонной схеме, то есть имеют в верхней части упор на вертикальную стройку (поз. 5). Вся «анфилада» таких стоек по все длине крыши связана общим брусом — прогоном (поз. 6). В верхней части противоположные стропильные ноги, закрепленные на стойках с прогонами, соединены затяжкой (поз. 7). Эта затяжка играет роль усиливающего элемента конструкции, но кроме этого – становится основой для подшивки потока мансардного помещения. То есть ее расположение в данной схеме обычно принимается с учетом комфортной для хозяев высоты потолка.
Основные стропильные ноги, несмотря на то что являются наслонными, все же испытывают немалые нагрузки на изгиб и на сжатие – просто в силу своей длины и особенностей расположения под большим углом. Поэтому их необходимо разгружать, то есть усиливать дополнительными деталями. В этом качестве применяются подкосы – диагонально расположенные опоры (поз. 8) и (или) дополнительные затяжки (поз. 9).
Как правило, крутизна этого ската, сформированного основными, мансардными стропилами, выдерживается в диапазоне от 60 до 70 градусов, хотя может быть даже больше. Это, кстати, дает еще один «плюс» – на плоскости, расположенной с таким уклоном, зимой не будут задерживаться снежные массы, и их при расчете данных стропил можно не принимать во внимание.
Верхние скаты формируют коньковые стропила (поз. 10). Они, безусловно, значительно короче, и обычно располагаются под углом к горизонту от 15 до 30 градусов. Здесь можно применить и висячую схему расположения стропил, без центральной опоры. Но для надёжности нередко и на коньке устанавливается стойки или бабки (поз. 11) с пущенным по ним коньковым прогоном, и тогда, по сути, стропила превращаются также в наслонные.
Еще один нюанс данной схемы. Так или иначе, но создавать карнизный свес крыши над стенами, чтобы защитить их от прямого попадания влаги, придется. Значит, мансардные стропила должны иметь определённое удлинение (поз. 12) для формирования этого свеса планируемой ширины. Другой вариант – использование дополнительных деталей – так называемых «кобылок», с помощью которых наращивается длина стропильных ног. Это будет несколько подробнее рассмотрено ниже.
Пример такой конструкции крыши показан на иллюстрации ниже.
Пример стропильной системы ломаного типа с мансардными стропилами, закрепленными на мауэрлате, и с их удлинением для формирования карнизного свеса
Теперь рассмотрим вторую схему, обратив внимание на принципиальное отличие.
Карнизный свес формируется за счет выноса за пределы стен балок перекрытия
В целях максимально полезного использования объёма чердачного помещения, очень часто мансардные стропильные ноги крепят не на мауэрлате, а на балках перекрытия, уложенных на верхних торцах стен здания и вынесенных наружу на необходимое расстояние (поз. 2а). Выигрыш в ширине получающейся комнаты – очевиден. Кроме того, решается еще одна проблема. Вынос балок перекрытия сразу формирует карнизный свес необходимой ширины (поз. 12а). Впоследствии останется лишь подшить его снизу досками или панелями-софитами.
Стропильная система ломаной крыши с вынесенными за пределы стен здания балками перекрытия
Основные требования, учитываемые при проектировании ломаной стропильной системы
Чтобы закончить вопрос с общим устройством и перейти вплотную к расчетам стропильной системы, имеет смысл перечислить основные требования, которые к ней предъявляются.
- Как правило, высота потолка в мансардном помещении принимается не менее 2200 мм – в противном случае неизбежно постоянное давящее ощущение от близкорасположенной потолочной поверхности. Отсюда и начинаются основные расчеты других деталей системы.
- При определении типа кровельного покрытия стремятся выбрать материал с небольшой удельной массой – тяжелую кровлю разместить на крутом скате мансарды будет значительно сложнее, да и надежность установки может быть не гарантирована.
- Стопила, в особенности – основные, мансардные, нередко получаются весьма большой длины, и, скорее всего, потребуется установка усиливающих элементов конструкции (подкосов или затяжек). Промежуточные вертикальные стойки под круто расположенными стропильными ногами становятся малоэффективными.
- Необходимо иметь в виду, что мансарда, если она задумывается жилой и «всесезонной», всегда отличается выраженно большим количеством теплопотерь, так как, по сути, вообще не имеет со стороны скатов кровли никакой термоизоляционной преграды. Все это налагает особые требования к утеплению, которые также могут сказаться и на линейных параметрах деталей стропильной системы. Вместе с тем, слой термоизоляции кровли в большинстве случаев потребует еще и качественной вентиляции утеплителя, иначе он быстро напитается конденсационной влагой и потеряет свои качества.
Мансарда практически всегда требует надежной термоизоляции, и это может сказаться на размерах деталей ее конструкции
- Для строительства мансарды ломаного типа следует употреблять только качественный пиломатериал хорошей степени просушки (остаточная влажность не более 20%) – никому не нужны деформации этой сложной конструкции при усыхании древесины. Не следует приобретать древесину с обилием сучков, с продольными трещинами, с синевой или другими признаками биологического разложения. Перед монтажом элементов системы все они должны получить полноценную обработку специальными составами, защищающими дерево от гниения, поражения плесенью, грибком или насекомыми, повышающими противопожарные качества материала.
Обработка пиломатериалов пропиткой, повышающей их биологическую стойкость и противопожарные качества
Вот теперь, познакомившись с особенностями стропильной системы ломаного типа, можно перейти к ее самостоятельным расчетам.
Как выполнить самостоятельный расчет ломаной стропильной системы
В интернете можно, при желании, отыскать программы расчета стропильных систем, выполненных как в виде специальных приложений, так и по типу алгоритма для использования, скажем, в Microsoft Excel. Мы же предлагаем упрощенную систему расчета, которой, впрочем, будет вполне достаточно для самостоятельного проектирования ломаной крыши для собственного дома небольших размеров или хозяйственной постройки.
В отличие от предлагаемых программ, когда у пользователя только запрашиваются данные, а сама процедура расчета для него остается «за семью печатями», мы проведем вычисления поэтапно, с объяснением каждого выполняемого шага. Это, кстати, поможет и глубже разобраться в конструкции системы и в основных взаимосвязях ее элементов.
Взаимосвязь «крутизна ската – высота помещения мансарды – ширина помещения»
В качестве исходных данных у хозяина дома всегда будет ширина здания (Вд)– размер той стены, над которой станет формироваться фронтон крыши. Кроме того, наверняка имеются пожелания о высоте потолка в мансардном помещении (Нм). Значит, необходимо отследить взаимосвязь – как будет влиять крутизна нижнего ската мансардной крыши (угол а) на вместимость образующегося помещения с заданной высотой потолка, то есть его ширину (Вм). Если затем эту величину Вм разделить на два, то полученное значение покажет еще и расстояние между центром (продольной осью мансарды) и местом установки вертикальных стоек.
Схема для проведения расчетов ширины и высоты помещения
На схеме хорошо показаны те данные, которыми мы будем оперировать при расчетах. Правда, если стропильная система будет делаться по принципу выноса балок перекрытия наружу, потребуется еще один размер – величина этого выноса (Вв).
Особенности такой схемы: добавляется еще один параметр – длина выноса балки перекрытия Вв
Итак, по законам геометрии в прямоугольном треугольнике наши стороны (катеты) соотносятся следующим образом:
Вг = Нв / tg а
Вг – это длина «глухого» участка, то есть между внутренней поверхностью стойки и вершиной угла а (между скатом и балкой перекрытия).
Очевидно, что ширина полезного помещения мансарды (между вертикальными стойками) станет равна общей ширине минус два «глухих» участка.
Чтобы не «мучить» читателя самостоятельными подсчетами, постараемся каждый шаг расчетов снабдить соответствующим калькулятором.
Калькулятор зависимости крутизны мансардного ската и ширины образующегося помещения
Для удобства, в поле ввода сразу предусмотрена возможность расчета для обоих случаев – с опорой стропил на мауэрлат и с выносом балок перекрытия наружу. Просто в случае, если выноса балок нет, необходимо оставить в этом поле значение по умолчанию – «0».
Перейти к расчётам
При необходимости калькулятор позволяет решать и обратную задачу, когда известны желательные параметры комнаты, и необходимо вычислить, какой же крутизна ската должна быть при этом. Изменяя значение угла (градация сделана с точностью до 1 градуса), с ранее заданной шириной здания и высотой потолка, можно быстро прийти к необходимой ширине помещения. Такой подбор займет всего несколько лишних секунд.
Высота и крутизна конькового отдела ломаной крыши
Теперь у нас есть все необходимые величины для того, чтобы «прикинуть» общую высоту крыши, которая складывается из высоты мансардного помещения (Нм) и высоты треугольника, который можно назвать «коньковым» (Нк). Для расчета необходимо еще только определиться с углом крутизны установки коньковых стропил (b) – как уже говорилось, здесь обычно применяют скаты небольшого уклона, от 15 до 30 градусов.
Итак, высота «конькового треугольника» будет равна:
Нк = 0,5 × Вм × tg b
Калькулятор расчета высоты «конькового треугольника» мансардной ломаной крыши
Полученный результат остается суммировать с известной высотой мансардного помещения, чтобы получить суммарную высоту крыши. Для этого, наверное, уже не требуется калькулятора.
И опять же, вполне решается обратная задача. Например, необходимо узнать какую крутизну конькового ската необходимо задать, чтобы получилась крыша, допустим, общей высотой в 4 метра, при том, что потолок в мансарде планируется высотой в 2.3 метра. Простым арифметическим действием находим высоту «конькового треугольника»: 4 – 2,3 = 1,7 м, а затем, варьируя значения угла b, добиваемся нужной высоты в выдаваемом калькулятором ответе.
Расчёт длины стропильных ног
Пришла пора определиться, какой же длины, при полученных выше параметрах, будут стропильные ноги. Опять на помощь идет тригонометрическая формула:
L = Н /sin a = H / cos (90º — a)
Понятно, что для расчета длины мансардного (нижнего) стропила принимается значение высоты, соответствующее выбранной высоте мансардного помещения Нм и угол крутизны ската а, а для конькового стропила – высота «конькового треугольника» Нк и свой угол крутизны b. В остальном же различия нет, так что для поочередного расчета можно воспользоваться одним калькулятором, предлагаемым ниже.
Калькулятор расчета длины стропильной ноги
Если применяется схема с вынесенными балками перекрытия, и карнизный свес сформирован за счет этого, то на этом расчет общей длины стропильных ног закончен. Но в том варианте, когда требуется удлинение стропила для создания свеса, придётся выполнить еще одно вычисление.
Обычно ширина карнизного свеса, для полноценной защиты стен от прямого попадания осадков, задается по горизонтальной оси, то есть расстоянием от стены до края карниза. А при больших углах крутизны, характерных именно для нижних мансардных стропил, даже незначительная ширина свеса потребует довольно большого удлинения стропильных ног.
Карнизный свес, создаваемый за счет удлинения стропильных ног за линию мауэрлата
Для экономии материала, это удлинение часто делают и из досок, наращивая стропила кобылками. Значит, предлагаемый ниже расчет поможет определиться с тем, какая рабочая длина кобылок (без учета соединительного нахлеста) потребуется.
Калькулятор расчета необходимого удлинения стропила для создания карнизного свеса
Для расчета необходимо знать уже известный угол крутизны нижнего, мансардного ската а и планируемую ширину карнизного свеса k.
ΔL = k / cos a
Это соотношение заложено в расположенный ниже калькулятор:
Расчет основных нагрузок, выпадающих на стропильные ноги, определение их оптимального сечения
Следующим важным моментом становится определение нагрузок, которые будут выпадать на стропильные ноги. Этот параметр поможет определиться с сечением пиломатериала, которое обеспечит стабильность возводимой системы.
Расчет нагрузок, по правде говоря – это удел специалистов, владеющих теорией сопромата и вооружённых специальными методиками. Но в условиях строительства небольшого частного дома вполне можно применить и упрощённый алгоритм, который даст вполне приемлемый по степени точности результат.
Для подбора сечения пиломатериала мы будем оперировать распределенной нагрузкой, выпадающей на стропильные ноги. Она зависит от шага установки стропил – чем он меньше, чем ниже нагрузка, выпадающая на каждый погонный метр этой несущей детали.
А общая нагрузка складывается из нескольких составляющих – это масса самой системы с кровельным покрытием, ветровое воздействие, давление снежных масс на крышу. Плюс к этому, закладывается еще и определенный эксплуатационный запас – на случай непредвиденных нагрузок, например, стихийного или даже техногенного плана.
Ниже предложен калькулятор, который позволит быстро рассчитать распределённую нагрузку на стропильную ногу. Он, безусловно, требует некоторых пояснений по работе с ним – они также будут приведены.
Калькулятор расчета распределенной нагрузки на стропильные ноги.
Итак, для расчета потребуется ввести:
- Угол ската крыши. Обычно расчет проводится для более длинных мансардных стропил, так что вводится значение угла а. Впрочем, при желании, для сравнения можно провести вычисления и для коньковых – тогда указывается угол b. Угол ската необходим для правильного подсчета снеговой и ветровой нагрузок.
- Планируемый материал кровельного покрытия. В программу расчета, вместе с массой конкретной кровли, сразу занесено среднее значение массы характерной для нее конструкции обрешетки. Сюда же внесено примерный удельный вес утеплителя кровли мансарды. То есть, выбирая кровлю, пользователь сразу вносит и все весовые нагрузки стропильной системы.
- Для определения уровня снеговой нагрузки необходимо указать номер зоны своего региона проживания. Узнать свою зону можно по карте-схеме, расположенной ниже. Значение средней снеговой нагрузки для каждой из зон уже внесено в алгоритм расчета.
Карта-схема распределения территории России по зонам в зависимости от уровня снеговой нагрузки
- Для учета ветровой нагрузки придется ввести несколько параметров:
— Во-первых, по аналогии со снежной нагрузкой, необходимо определить по соответствующей карте свою зону по уровню ветрового давления (данные систематизированы по итогам многолетних метеонаблюдений). Показатели ветрового давления для зон – внесены в базу данных калькулятора.
Зонирование территории России по уровню ветрового давления
— Во-вторых, необходимо определиться со своей «локальной зоной», то есть с особенностями расположения дома на местности, наличием или отсутствием естественных или искусственных преград для ветра. Тут подразумевается градация по трем типам – все они достаточно понятно изложены в интерфейсе калькулятора.
Правда, есть одна тонкость. Преграда для ветра только в том случае принимается в расчет, если она расположена в пределах круга с радиусом 30H, где Н – это высота дома над уровнем земли по линии конька. К примеру, для дома высотой в 6 метров учитываются препятствия, расположенные не дальше 180 метров от него.
Круг, в пределах которого учитываются естественные или рукотворные препятствия для ветра
— Наконец, следует указать и саму высоту будущего дома (по уровню его конька).
- Последнее поле ввода исходных значений – это планируемый шаг установки стропильных ног.
Варьируя этот параметр, оставляя неизменными все остальные исходные данные, можно наблюдать, как изменяется распределенная нагрузка, чтобы выбрать оптимальное значение.
- Итоговый результат будет выдан в килограммах на погонный метр стропильной ноги.
Располагая этим значением, можно войти в таблицу, предложенную ниже, чтобы выбрать брус или доску необходимого сечения.
Расчетная величина распределенной нагрузки (килограмм на погонный метр стропильной ноги) | Сечение пиломатериала для изготовления стропильных ног | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
75 | 100 | 125 | 150 | 175 | доска или брус | кругляк | ||||
толщина доски (бруса), мм | диаметр, мм | |||||||||
40 | 50 | 60 | 80 | 100 | ||||||
Планируемый пролет стропила между точками опоры, м | высота доски (бруса), мм | |||||||||
4 | 3.5 | 3 | 2.5 | 2 | 160 | 150 | 140 | 130 | 120 | |
4.5 | 4 | 3.5 | 3 | 2.5 | 180 | 170 | 160 | 140 | 120 | 120 |
5 | 4.5 | 4 | 3.5 | 3 | 200 | 190 | 180 | 160 | 140 | 140 |
5.5 | 5 | 4.5 | 4 | 3.5 | — | 210 | 200 | 180 | 160 | 160 |
6 | 5.5 | 5 | 4.5 | 4 | — | — | 220 | 200 | 180 | 180 |
6.5 | 6 | 5.5 | 5 | 4.5 | — | — | — | 220 | 200 | 200 |
— | 6.5 | 6 | 5.5 | 5 | — | — | — | 240 | 220 | 220 |
В левой части таблицы находят ячейку на пересечении округленной (в большую сторону) распределенной нагрузки с длиной пролёта стропил (расстояния между точками опоры или усиления). Затем из этой строки в правой части таблицы выписываются рекомендуемые сечения бруса (или диаметр бревна, если стропила будут изготавливаться из кругляка).
Кстати, при подборе материала для изготовления стропил обычно учитывают еще и толщину утеплителя, который укладывается между ними. Плюс к этому – необходимо оставить вентиляционный зазор между утеплителем и расположенной над ним паропроницаемой мембраной кровельного «пирога» (еще 20-30 мм). Поэтому имеет, наверное, смысл сразу определиться и с необходимой толщиной утепления, при котором в мансарде будет поддерживаться комфортный для всесезонного проживания микроклимат.
Давайте проведем и этот расчет.
Толщина необходимого утепления мансарды
Расчет толщины утепления скатов мансарды строится на том, что суммарное термическое сопротивление создаваемого «пирога» не должно быть ниже нормированного значения, установленного СНиП.
Найти это значение можно по размещенной ниже карте-схеме. При этом необходимо брать значение «для покрытий» (показано красными цифрами). Оно всегда – самое большое, так как через кровельные покрытия происходят максимальные утечки тепла.
Карта-схема для определения нормированного значения сопротивления теплопередаче
Для утепления мансарды чаще всего применяют минеральную вату. Однако, это не догма, и можно встретить массу примеров, когда используется пенополистирол (обычный «белый пенопласт» или более безопасный и качественный экструдированный). Кроме того, в последнее время всё шире применяются напыляемые материалы – пенополиуретан или эковата.
Не будем сейчас рассматривать достоинства и недостатки каждого из утеплителей, а просто скажем, что их теплотехнические характеристики, необходимые для проведения расчета, уже внесены в программу калькулятора.
Какие материалы используются для термоизоляции частного дома?
Ассортимент подобных материалов – достаточно велик, и каждый из них обладает своими особенностями. Подробнее об основных утеплителях для дома рассказано в специальной публикации нашего портала.
Наконец, свою роль в термоизоляции мансарды может сыграть и внутренняя отделка помещения. В калькуляторе указаны основные типы материалов для обшивки стен мансарды – необходимо выбрать нужный и указать его планируемую толщину.
Калькулятор расчета толщины утепления скатов мансарды
Перейти к расчётам
Результат выдается в миллиметрах, и его можно затем округлить – привести к стандартным толщинам выпускаемых утеплительных матов или плит.
Кстати, для многих регионов России толщина утепления может оказаться весьма значительной, и для установки плит или матов такой толщины придётся неоправданно, в принципе, увеличивать сечение стропильных ног, что приводит и к удорожанию общей сметы, и к очень серьезному утяжелению конструкции.
Пример утепления скатов кровли в два слоя
Но выход есть – это практика двухслойной укладки термоизоляции. Вначале плиты укладываются между стропильных ног. А затем, для достижения необходимой расчетной толщины термоизоляции, монтируется второй слой, для установки которого достаточно вспомогательной обрешетки из легкого пиломатериала небольшого сечения.
Площадь кровли ломаной крыши
При планировании строительства крыши такого типа обязательным параметром, который необходимо узнать, является суммарная площадь получаемых скатов. Это важно в плане приобретения кровельного материала, утеплителя, требуемых по технологии гидро- и пароизоляционных мембран, для расчета обрешетки, разреженной или даже сплошной – под мягкие битумные покрытия.
(Про обрешетку в данной статье не говорилось намеренно, так как у каждого кровельного материала есть своя специфика в этом вопросе, и общих «рецептов» просто нет).
Схема для подсчета суммарной площади кровельного покрытия мансардной ломаной крыши
Подсчет площади скатов стандартной ломаной крыши, которая рассматривалась в публикации – задача буквально для начальной школы, и нет смысла облекать ее в какой-то онлайн-калькулятор. Просто воспользуйтесь следующей формулой:
S = 2 × D × (Lм + Lк)
где:
S – суммарная площадь скатов ломаной мансардной крыши;
D – длина кровли по линии карнизного свеса;
Lм – длина мансардного стропила. Если для формирования карнизного свеса применялось удлинение стропильной ноги или использование кобылки, то это тоже обязательно принимается в расчет – длина стропила принимается суммарная, с учетом ΔL;
Lк – длина конькового стропила.
Все значения указываются с максимальной точностью в метрах, ответ получается, естественно, в квадратных метрах.
Вместо заключения
Конструкция ломаной мансардной крыши на небольшом по размерам загородном доме (с шириной по линии фронтона в пределах 6÷7 метров) – настолько широко опробованная на практике, что встречается масса рекомендаций по выбору сечения пиломатериалов, даже не проводя расчетов. Так, для стропильных ног советуют использовать доски сечением 50×150 мм (если требуется толстое утепление – то его лучше провести в два слоя). Для стоек и перекрывающих их сверху балок применяют брус сечением от 80×80 до 100×100. Затяжки и подкосы – обычно выполняют из тех же материалов, что и стропильные ноги. Про обрешетку было сказано – в зависимости от выбранного кровельного материала и крутизны скатов.
Правда, при этом часто оговариваются, что такие сечения будут справедливы для районов с не слишком высокой снеговой и ветровой нагрузкой. А вот как уловить эту грань? Может, лучше все же не полениться и провести самостоятельный расчет? Дело ваше.
В завершение публикации – два видео сюжета, посвященные монтажу такой стропильной системы. Хотя вопрос практического монтажа выходит за рамки рассмотрения данной публикации, такое знакомство с одной из существующих технологий возведения ломаной конструкции крыши поможет лучше представить ее устройство для проведения необходимых проектировочных работ.
Видео: Вариант монтажа ломаной стропильной системы – часть 1
Видео: Вариант монтажа ломаной стропильной системы – продолжение
stroyday.ru
Калькулятор расчёта высоты конька стропильной системы
В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.
Калькулятор расчёта высоты конька стропильной системы
Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.
Содержание статьи
Калькулятор расчёта высоты конька стропильной системы
Перейти к расчётам
Пояснения по проведению расчетов.
Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.
Характерные примеры для расчета высоты конька для различных стропильных систем
1 – односкатная система.
2 – простая двускатная система.
3 – вальмовая система.
4 – шатровая система.
В любом из представленных случаев определяющими величинами будут являться:
- Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
- Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.
Калькулятор позволит решить и «прямую», и «обратную» задачи:
- По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
- По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.
После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.
Какую стропильную систему выбрать?
Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.
stroyday.ru
Как посчитать площадь крыши дома: техника расчетов
Актуальность покрытия крыши
В настоящее время во всем мире, в том числе и в России, бурными темпами развивается такая отрасль народного хозяйства, как строительство. Еще с древних времен этот вид деятельности очень ценился и был востребованным. И по сей день ничего не поменялось. Ежегодно строятся тысячи новых домов, обустраиваются и ремонтируются новые. Особенный интерес к строительству возникает у владельцев частных домов, которые украшают свои владения. Это могут быть небольшие дачи, домики или же большие коттеджи. Один из важных этапов строительства — это покрытие крыши.
Строительство дома никогда не обходится без крыши, поэтому стоит внимательно подойти к проектированию данной части дома, т.к. именно она защищает дом от осадков и других природных воздействий.
Дом, то есть его внешний вид, во многом определяется именно ей. Крышу можно покрывать с помощью различных материалов: шифера, металлочерепицы, металлических листов и так далее. Работа требует точных расчетов материала и необходимых инструментов. Покрыть ее могут и специалисты, и сам хозяин дома, все зависит от желания и навыков. Кроме того, при этом можно сэкономить хорошие деньги. Рассмотрим более подробно, как посчитать площадь этой части дома, ведь это один из основных и самый главный подготовительный этап в ходе работы.
Основные типы крыш и их достоинства
Формы крыш для дома.
Перед тем как делать крышу, нужно определиться, какие материалы будут использоваться для кровельного покрытия, теплоизоляции, гидроизоляции и так далее. Нужно составить точный план, на котором будут нанесены все размеры, желательно, чтобы все было в цифровых значениях. Знать площадь необязательно, это нужно, чтобы точно рассчитать количество материала для строительства и не переплачивать. После того как собраны все сведения, застройщик может начинать устанавливать крышу для дома.
Любой специалист в этой области должен знать, какие типы их существуют. Они бывают односкатные, двухскатные, трехскатные, вальмовые, полувальмовые, щипцовые и многоскатные. Наиболее просто можно посчитать те из них, которые не имеют изломов. Но все чаще строители делают многоскатные и вальмовые кровли, поэтому материал приходится тщательно подсчитывать. Если в простых крышах все поверхности представлены в виде правильных треугольников или трапеций, то в последнем случае они могут иметь самые различные геометрические фигуры.
Как составить план кровли
Схема односкатной крыши.
В случае если плана самого дома еще нет, а стропильная система уже готова, то нужно приступить к замерам. В этом случае необходимо измерить всю ее. Сперва замеряется высота ее от конька до перекрытия. В том случае, если крыша состоит из нескольких уровней, то рассчитываются они все. Рекомендуется сделать чертеж для большей наглядности, желательно в профиль. Имея все это, расчет площади крыши и будущей кровли будет намного проще и быстрее. Нужно помнить, что даже если все составляющие, на которые она разложена, просты, то не нужно ограничиваться измерением только периметра крыши, учитываются помимо того и размеры свесов будущей кровли.
Рассмотрим более подробно, как рассчитывается односкатная крыша, как происходит разбивка на составляющие, какие формулы применяются с этой целью и тому подобное.
Пример расчета площади крыши
Скат крыши имеет вид прямоугольника (ABDC). Площадь такого прямоугольника равна произведению длин двух его смежных сторон.
Площадь крыши для покрытия ее шифером считается по простой формуле. Если крыша двускатная, то сперва считается площадь ската, и полученная цифра умножается вдвое. Чаще всего скат крыши имеет вид прямоугольника. Площадь прямоугольника равна произведению его одной стороны, то есть длины, на другую сторону (ширину дома).
Например, если размер дома 8х6 м, длина стропильной ноги составляет 3,38 м, длина карнизного свеса равна 0,5 м, величина фронтового свеса — тоже 0,5 м, то площадь одного ската равна 37,62 метров.
Расчет проводился так: (8 + 0, 5 + 0, 5) х (3, 68 + 0, 5) = 9 х 4, 18 = 37,62 м. Тогда вся площадь будет равна 37,62 х 2 = 75,24 м. Таким образом во внимание обязательно берутся длины свесов и стропильной ноги.
Если же крыша односкатная, размеры дома 8х6 м, длина стропильной ноги- 7,35 м длина свесов равна 0,5 м, то площадь ската крыши составит 66,15 м: (8 + 0, 5 + 0, 5) х 7, 35 = 66,15. Для четырехскатной крыши все немного сложнее. В этом случае нужно высчитать площадь равнобедренного треугольника, а затем умножить результат на количество треугольников, то есть 4. Площадь его равна произведению его высоты на половину длины основания. Здесь тоже учитывается длина стропильной ноги, основания крыши и размеры конька. Длина высоты треугольника считается по теореме Пифагора. Она равна квадратному корню от разницы квадрата длины стропильной ноги и квадрата длины одной стороны основания крыши.
Как посчитать площадь крыши для кровли шифером
В зависимости от конфигурации кровли существуют различные способы укладки шифера.
При строительстве крыши важно не только посчитать площадь ее самой, но и площадь необходимой кровли, то есть материал. Все дело в том, что некоторый материал для кровли требует большого нахлеста, поэтому они могут не совпадать с данными, полученными с подсчете площади поверхности крыши. Таким образом расход материала увеличивается. При расчете кровельного покрытия проще всего воспользоваться калькулятором площади крыш.
Есть формула для того, чтобы определить площадь покрытия. Она подходит, если планируется закрывать крышу шифером. Она выглядит следующим образом: S = (2 х A + B) х (2 х А + С) х cos 30, где S — это общая площадь крыши, А — ширина свеса, В — длина здания, а С — его ширина, 30 — угол наклона крыши. Здесь важно не ошибиться в расчетах и последовательности действий. Подобные расчеты может провести даже школьник. Интересен тот факт, что для каждого строительного материала есть свои формулы и методы получения достоверных данных. Поэтому перед тем, как что-либо делать, важно определиться с выбором стройматериала.
Как рассчитать материал и площадь для покрытия черепицей
При подсчете необходимого количества металлочерепицы необходимо учитывать вид и технологию укладки, а также угол уклона крыши.
Наряду с шифером, металлочерепица — это очень востребованный материал в строительном деле. При подсчете площадей здесь нужно учитывать некоторые тонкости. Если в предыдущем случае не нужно было брать во внимание отходы, то здесь это очень актуально. Если при обычной работе с простой крышей процент отходов производства составляет примерно 7-10 %, то для сложных и причудливых конструкций эта цифра возрастает до 20 %. Расчет мягкой кровли делают по вышеописанной схеме. Берут во внимание вид и технологию укладки. Площади коньков измеряются уже отдельно и не в квадратных метрах, а в погонных.
Всегда нужно помнить, как предполагается соединять кровельный материал, от этого зависит размер нахлеста и, соответственно, объемы кровли. Многое зависит и от угла уклона крыши. Чем он выше, тем нахлест планируется меньше. Существуют так называемые поправочные коэффициенты для сложных конфигураций крыш. Не рекомендуется начинать работу, не имея на бумаге схемы крыши и чертежей с расчетами, в противном случае можно получить совсем не то, что желаете.
Заключение, выводы, рекомендации
Можно сделать заключение о том, что покрытие крыши тем или иным материалом — дело довольно несложное. Обязательно при этом нужно выбрать необходимый материал, произвести замеры, соблюдая все инструкции, рассчитать необходимое количество кровли и сопоставить его с предыдущими замерами. Основной принцип, лежащий в основе подсчетов — это разбивка больших и сложных поверхностей на более мелкие геометрические структуры, например, правильные треугольники, квадраты, трапеции. Это необязательно, но дальше будет проще работать, и это сэкономит вам много времени. Если ваши способности в математике слабы, то оптимальнее всего обратиться за помощью к специалистам, которые знают толк в этом деле. Они все сделают быстро и качественно.
Есть формула, по которой проводятся расчеты. В ней имеются такие данные, как длина и ширина дома, длина стропильной ноги и размеры скатов. Для этой части дома важно измерить размеры свесов и учесть процент предполагаемых отходов, чаще всего он составляет 10-15 %, а это немало. Объем работы во многом определяется и типом дома. Дома могут быть простые с односкатной крышей или же с замысловатыми очертаниями, соответственно, и поверхность крыши будет неровная. Большое значение имеет и техника укладки. Одно дело, если работают профи, а другое — неопытные хозяева, которые не знают всех тонкостей. Поэтому если вы планируете самостоятельно своими руками укрывать крышу своего дома, то данный материал поможет вам все сделать правильно и последовательно. Если же возникли трудности, то лучше вызвать бригаду специалистов.
1metallocherepica.ru
