Крыша – важная часть дома, обойтись без которой невозможно. Большинство людей отдает предпочтение практичности, полностью забывая о внешних данных дома, его визуальном восприятии. Не все придают особое значение крыше и ее типу, а зря. Благодаря крыше даже небольшой одноэтажный домик может существенно преобразиться, стать более выразительным и оригинальным.

Конечно, понятно, что в первую очередь крыша – это надежная защита, ведь она должна оберегать дом от внешних факторов и их воздействий. Гонясь за красотой, многие забывают о надежности, впоследствии чего страдают от возникших проблем при первом же снеге или сильном дожде. Именно поэтому нужно выбрать оптимальный вариант, сочетающий в себе и внешнюю привлекательность, и надежность.

Конструкция крыши одноэтажного дома

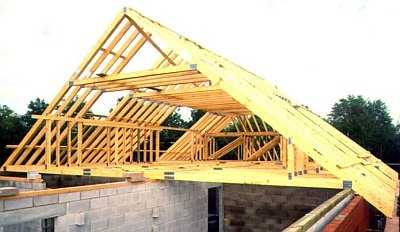

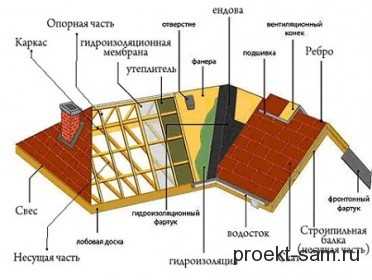

Крыша одноэтажного дома состоит из несущей и ограждающей частей, связанных между собой, ведь они не только взаимодействуют, но и поддерживают равновесие всей конструкции. Особенностью становится то, что допущенные ошибки в одной составляющей приведут к нарушениям и второй, а значит, конструкция в целом пострадает и не будет качественной.

В большинстве случаев для одноэтажного дома принято использовать скатные крыши, угол скатов зависит от многих факторов. На скаты может повлиять как тип скатной крыши, так и материал кровли. Несущей частью конструкции выступает каркас крыши, включающий в себя деревянные стропила.

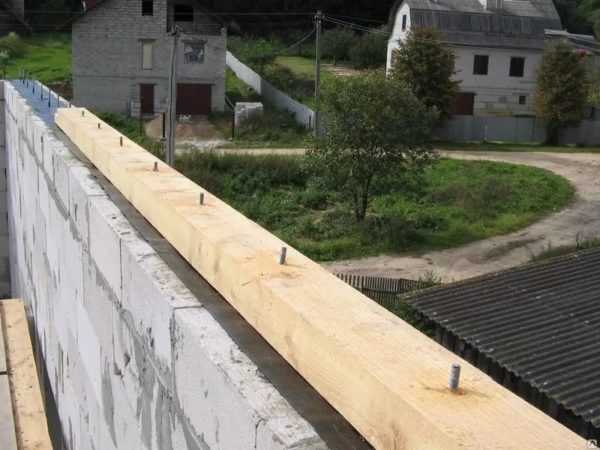

Помимо них там можно найти мауэрлат, который собирает все стропила в одной точке, другой стороной ноги присоединяют с предназначенной для этого балкой. Стропильная система должна опираться на прогон, а специальные стойки равномерно распределят вес, сделают нагрузку одинаковой на все несущие стены. Для того, чтобы стропила не двигались, применяют раскосы и подкосы, а также проволоку, обеспечивающую надежную фиксацию.

Если дом полностью выполнен из сруба, то проволоку придется заменить металлическими скобами, которые нужно крепить ко второму бревну (считая сверху вниз). Стропила необходимо укладывать, сделав отступ от перекрытия в 0,3-0,4 метра, это даст легкий доступ к стропильной системе в случае, если потребуются срочные ремонтные работы.

Ограждающая часть начинается с момента, когда начинают укладку гидроизоляции, защищающей дом, обезопасив его от попадания влаги и гниения конструкции крыши. Между стропильными ногами и мауэрлатом нужно положить два слоя рубероида, после чего можно выполнять деревянную обрешетку и проводить кровлю крыши.

Если дом большой и ширина его больше 6 метров, то потребуется возведение опорных стен, ведь крыша будет нуждаться в дополнительной поддержке. При таких габаритах дома используют наслонную стропильную систему, в случае, когда постройка небольшая, то применяется висячая система укладки стропил.

Актуальные виды крыш

Если взять во внимание все крыши, то их можно поделить на две основные категории: скатные и плоские. В случае с плоским типом крыш все и так понятно, ведь никаких особенностей здесь нет. Следует отметить, что одноэтажные дома с плоской крышей выглядят очень скучно и неприглядно, поэтому ее использование не рекомендуется. Единственные вариант, когда плоская крыша лучше – создание дополнительного пространства для оборудования бассейна на крыше дома.

Типы скатных крыш, что могут применяться для одноэтажных домов:

  • Одно- и двухскатная.
  • Шатровая, вальмовая и полувальмовая.
  • Ломаная (мансардная).
  • Сложная (многощипцовая) и комбинированная.

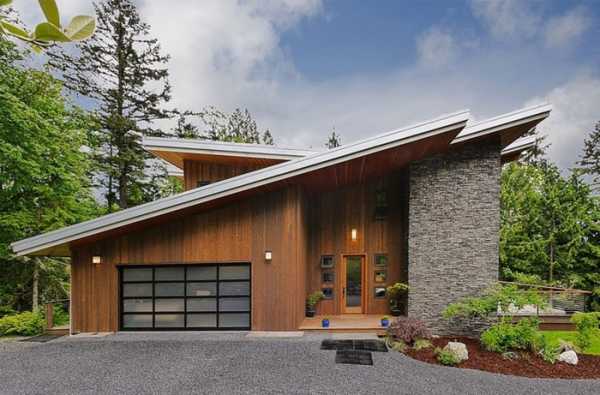

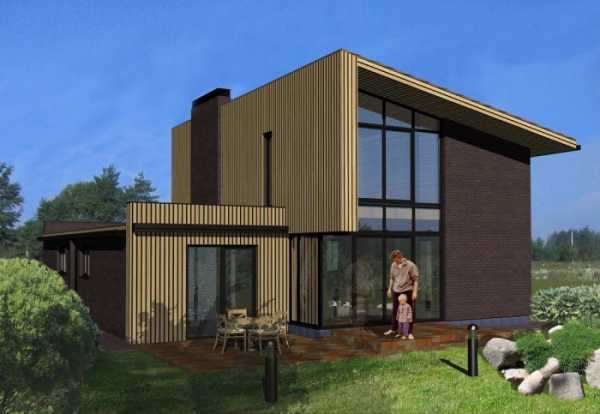

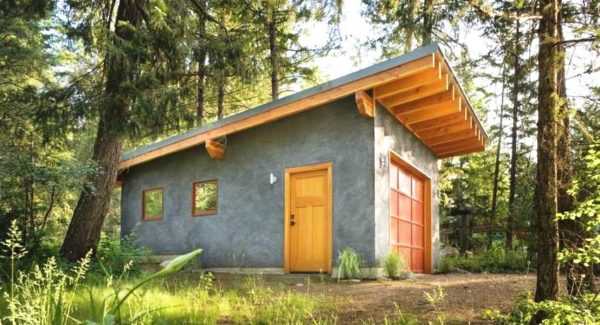

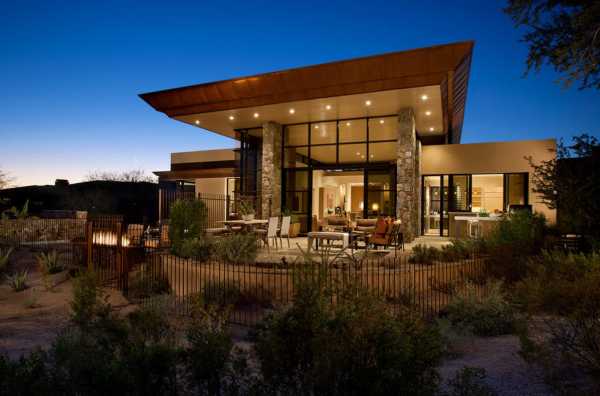

Односкатная крыша – дешево, просто и надежно, но не особо привлекательно. В целом односкатная крыша представляет собой скат, закрепленный на стенах с отличающейся между собой высотой. Этот вариант скорее отжил свое, так как при строительстве современных домов односкатная крыша практически не используется. Ее лучше применять на хозяйственных постройках или гаражах.

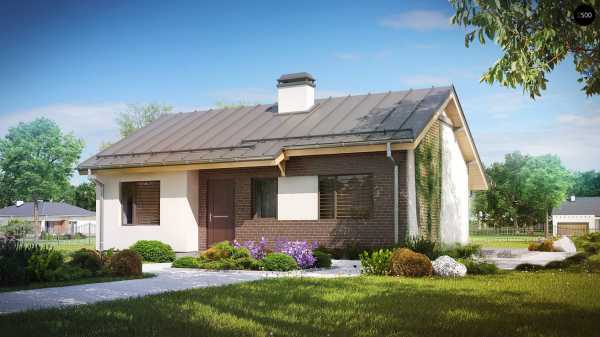

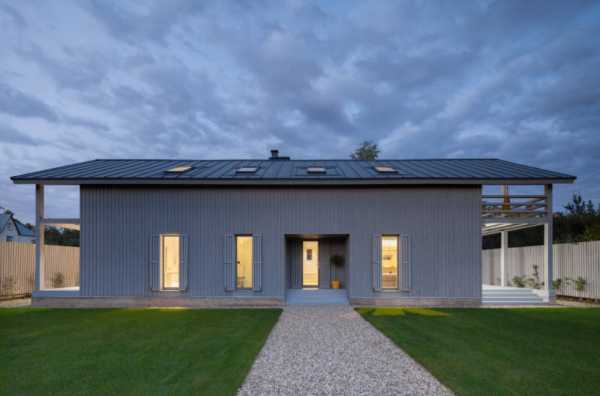

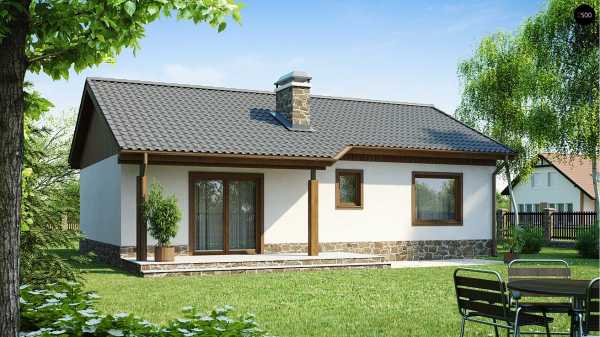

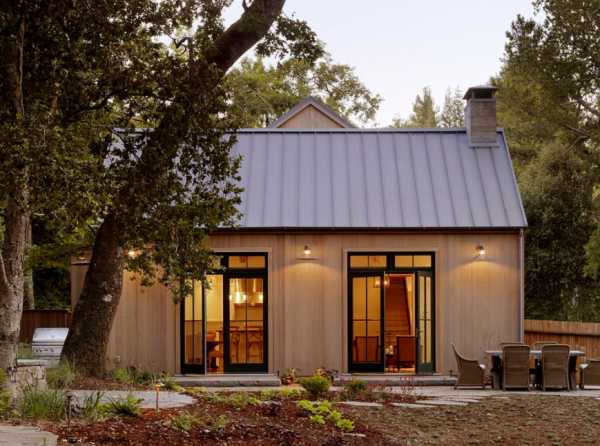

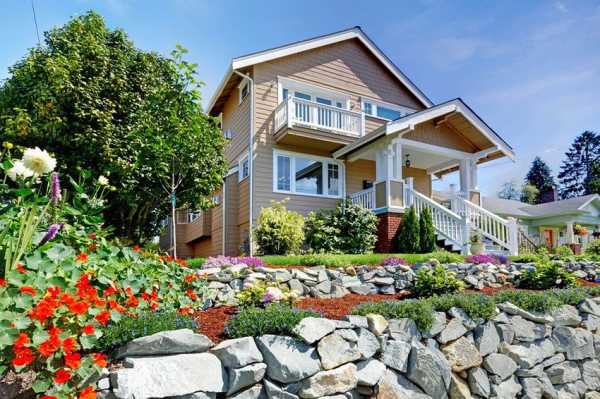

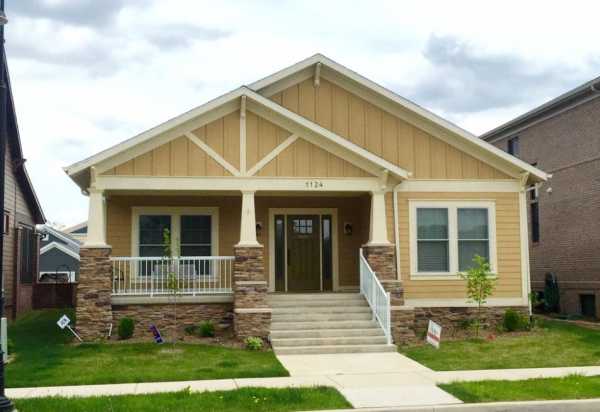

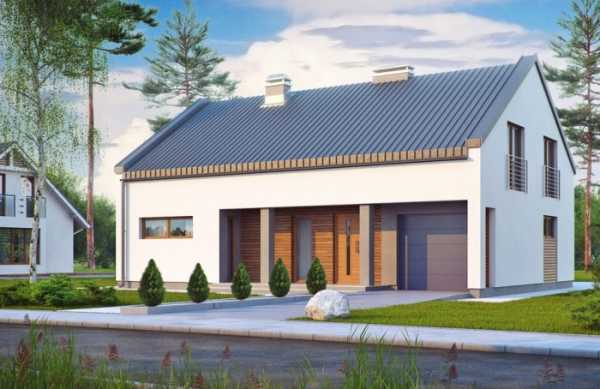

Двухскатная крыша – неумирающая классика. Именно этот вариант является оптимальным для одноэтажного дома. Такой тип крыши сочетает в себе практичность и надежность, возводить его просто та и не особо дорого. С помощью этой крыши уже можно подчеркнуть экстерьер дома, выразить его индивидуальность, используя различные стили и кровельные покрытия.

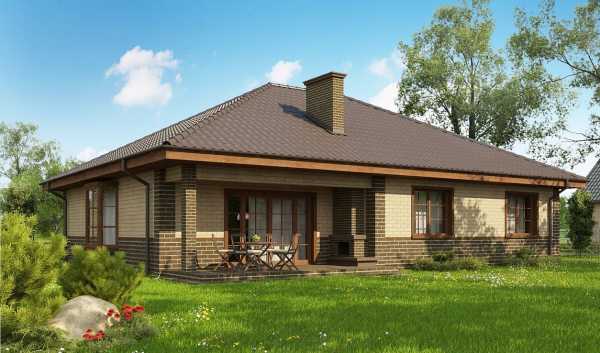

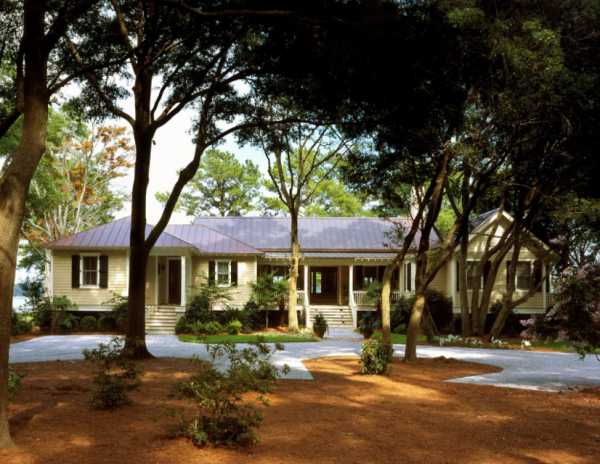

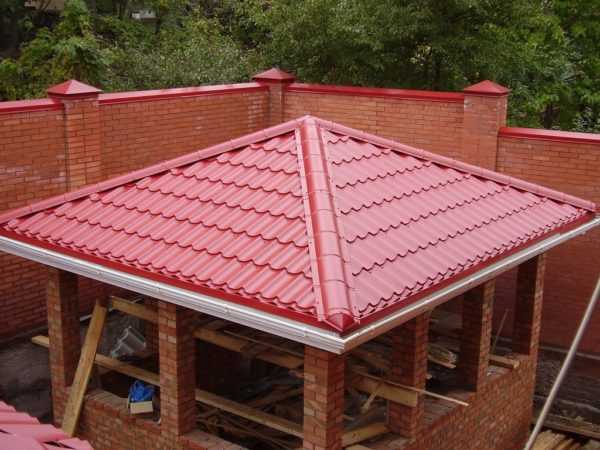

Четырехскатная крыша шатрового типа состоит из скатов в виде треугольника, вершины которых сходятся в одну точку. Выглядит такой вариант интересно, строиться быстро и легко.

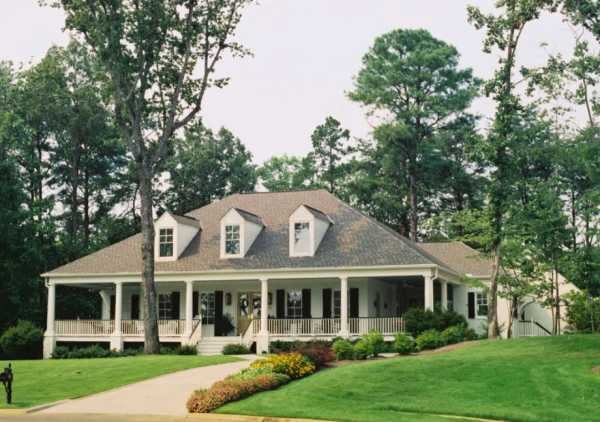

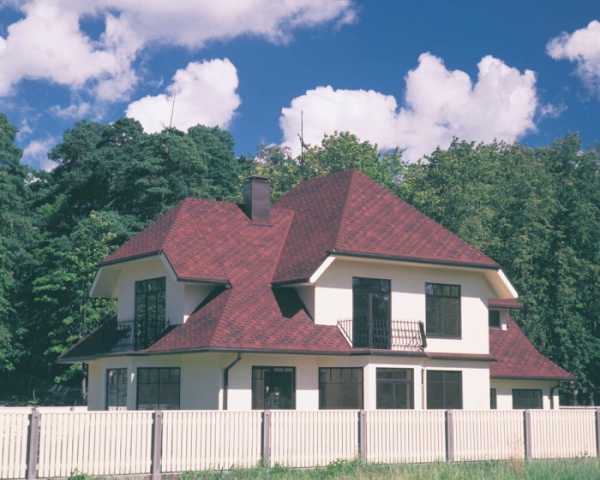

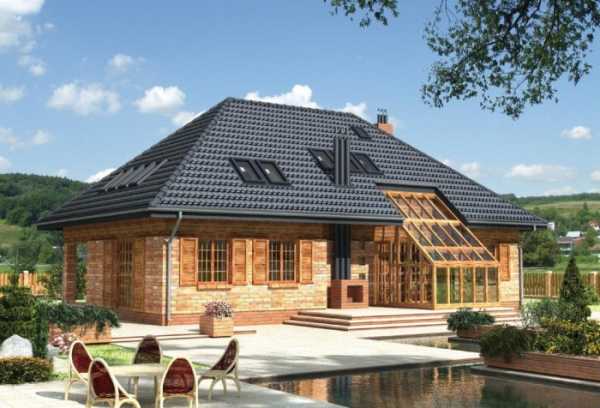

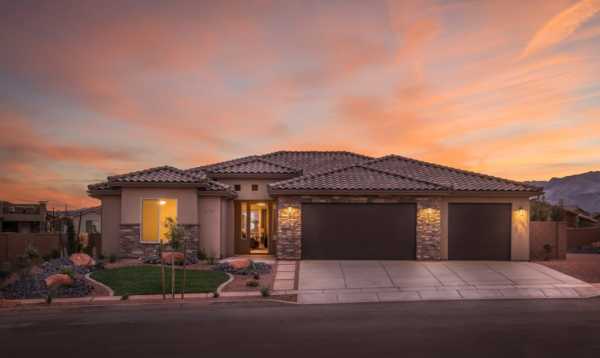

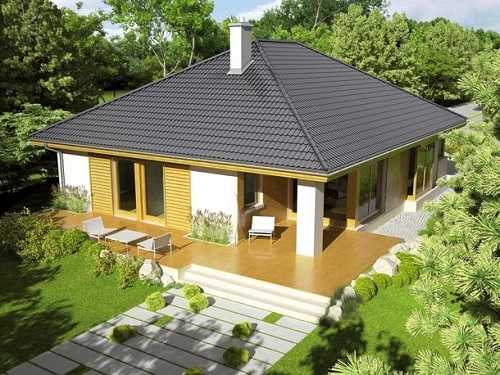

Альтернативный вариант – вальмовая крыша, это также разновидность четырехскатной крыши. Основная разница в том, что при строительстве крыши используется два треугольных ската (торцевых), а два основных выполнены в трапециевидной форме. Построить вальмовую крышу немного сложнее, но и внешне она будет очень заманчивой.

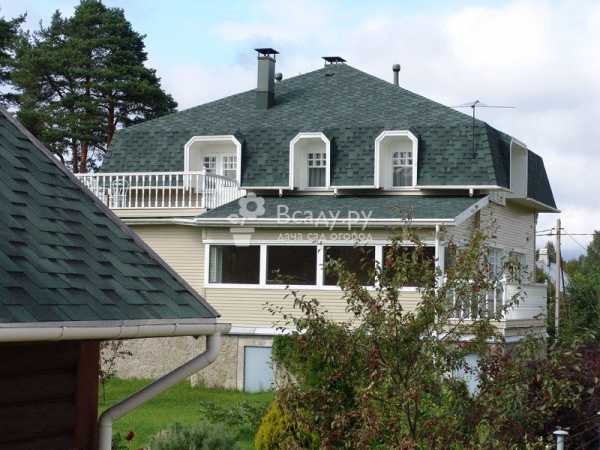

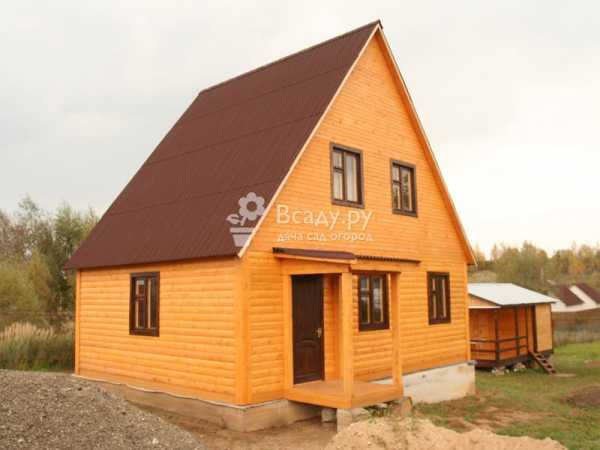

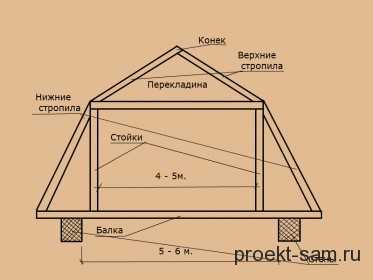

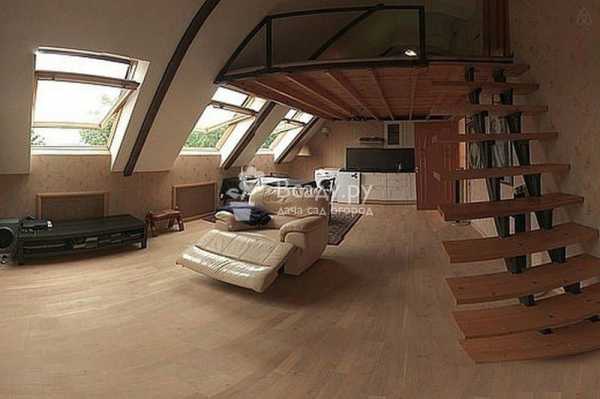

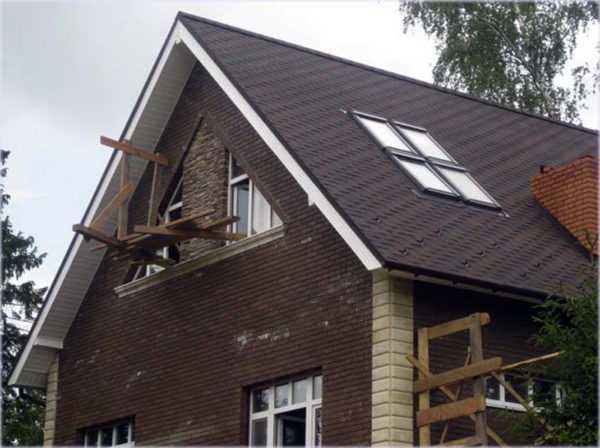

Мансардная крыша – конструкция с ломаными скатами, постоянно набирающая популярность. Благодаря такой крыше не обязательно создание второго этажа, ведь чердак можно активно использовать в качестве жилой мансарды.

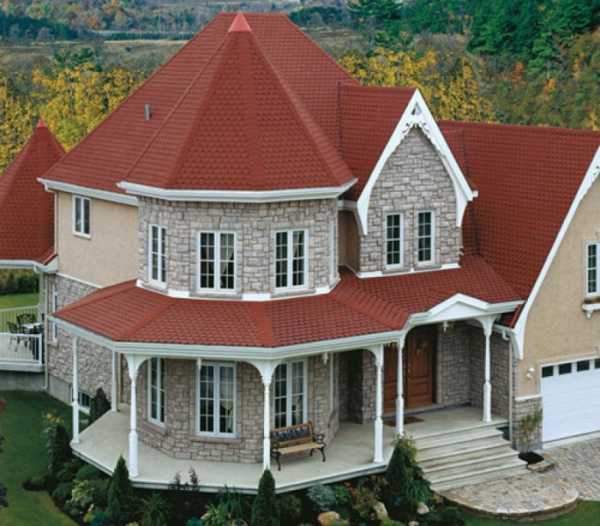

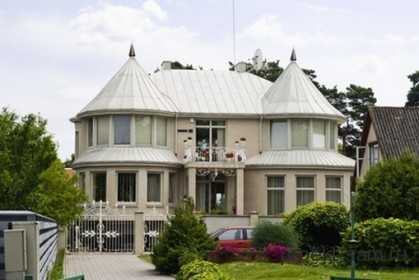

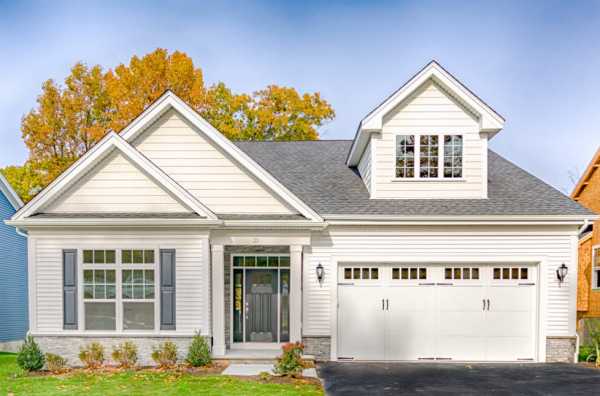

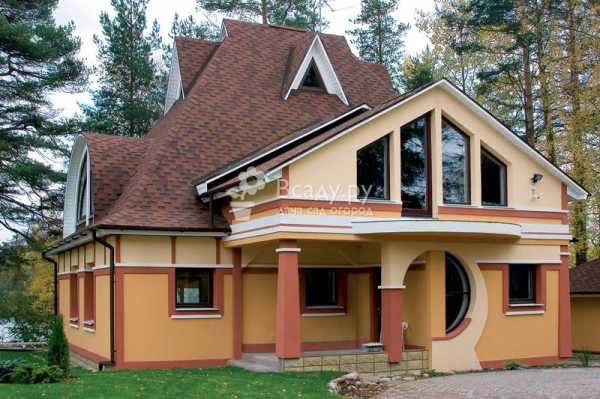

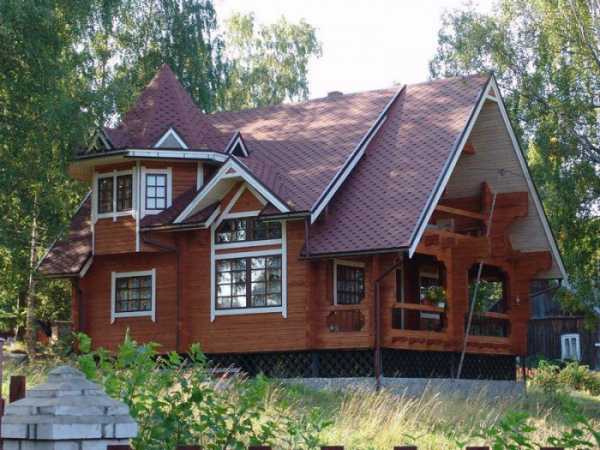

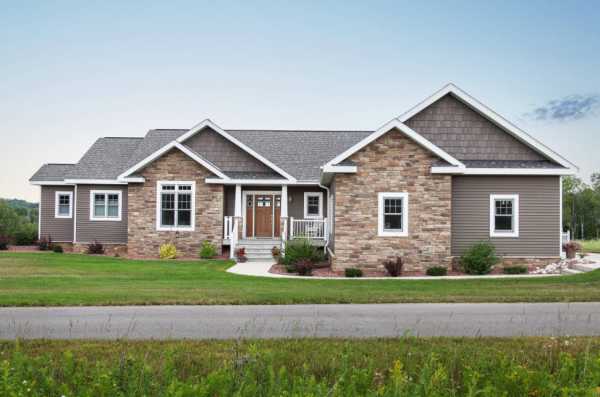

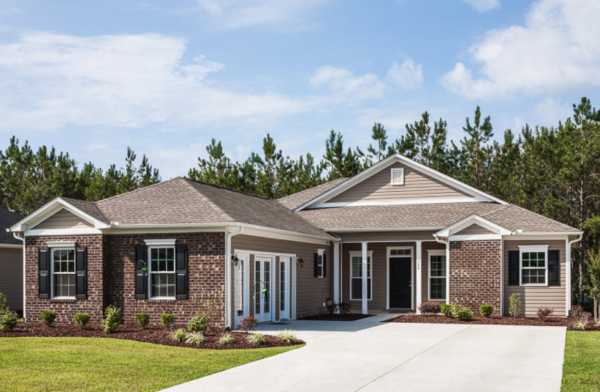

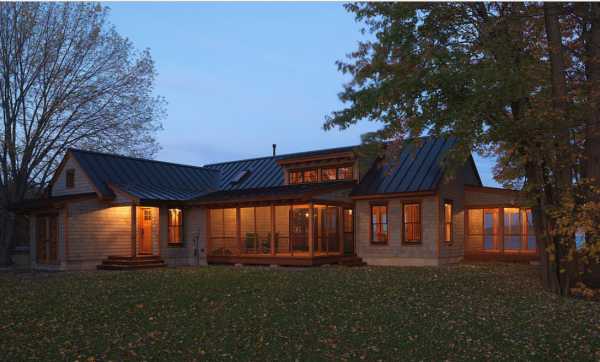

Комбинированная или многощипцовая крыша – дорогой и сложный в реализации вариант. Такие крыши в основном используют для больших коттеджей или домов в несколько этажей, поэтому применение таких типов крыш будет не совсем логичным при строительстве небольшого одноэтажного домика. Эти крыши самые красивые внешне, однако, соорудить их смогут лишь профессионалы, да и стоимость этого будет очень высокой.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли.

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции. Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

krov-torg.ru

Проекты крыш частных домов - составляем самостоятельно

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

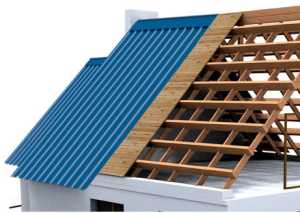

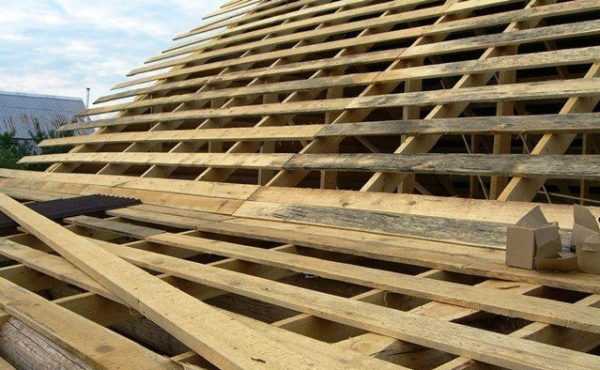

  1. Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.

    Обрешётка служит основанием для фиксации утеплителя и кровельного материала

  2. Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
  3. Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.

    Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов

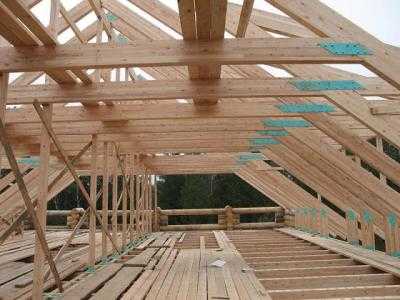

  4. Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.

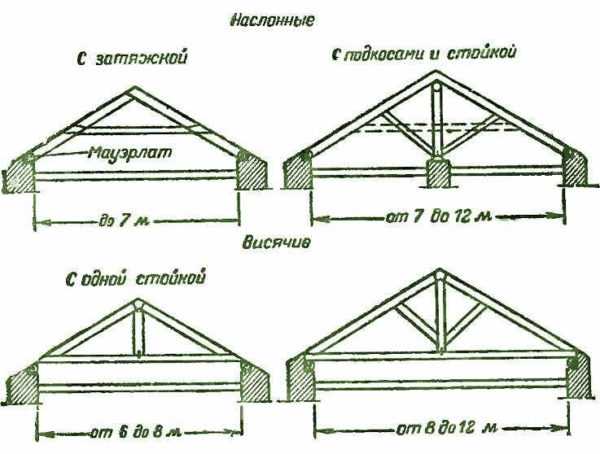

    Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка

  5. Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
  6. Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.

    Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой

  7. Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.

    Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

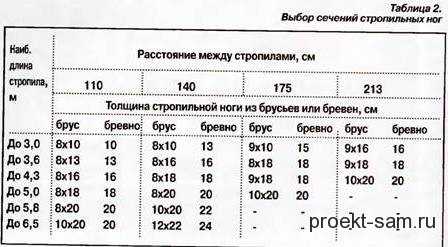

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

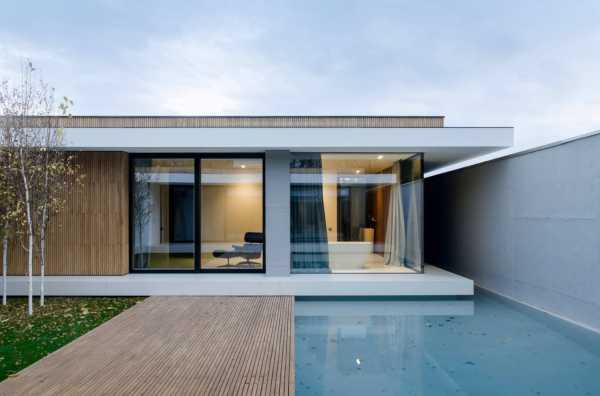

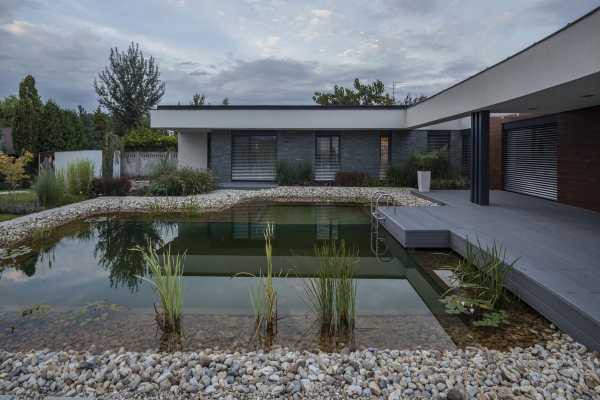

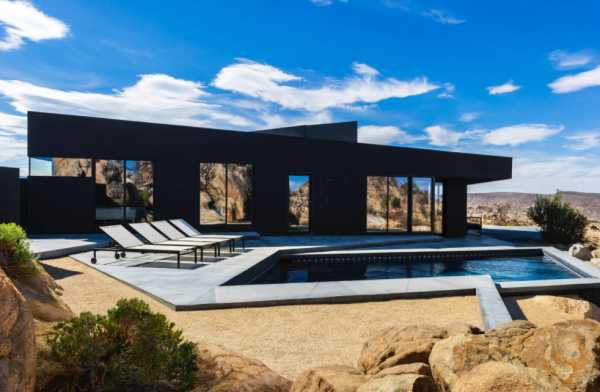

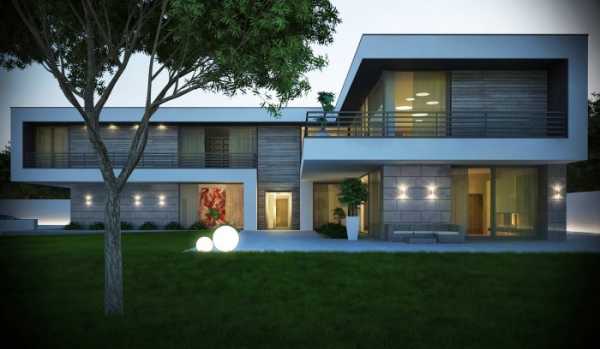

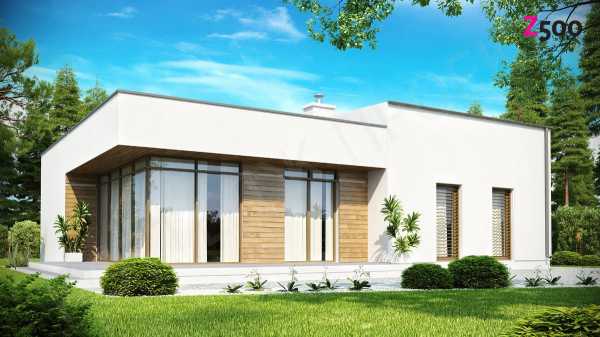

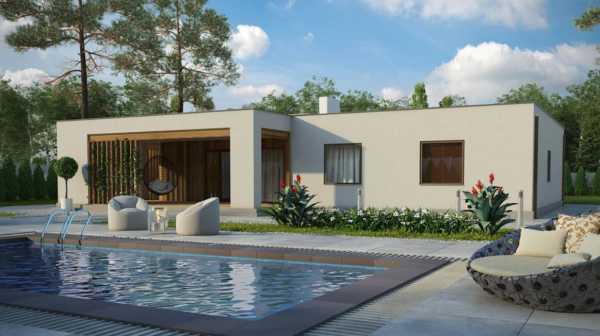

  1. Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

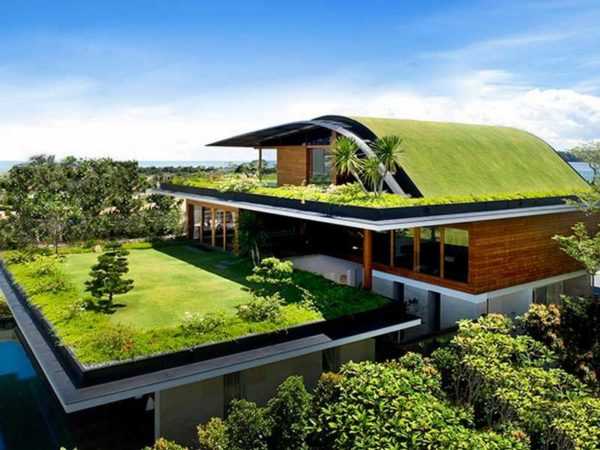

    Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки

  2. Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.

    При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков

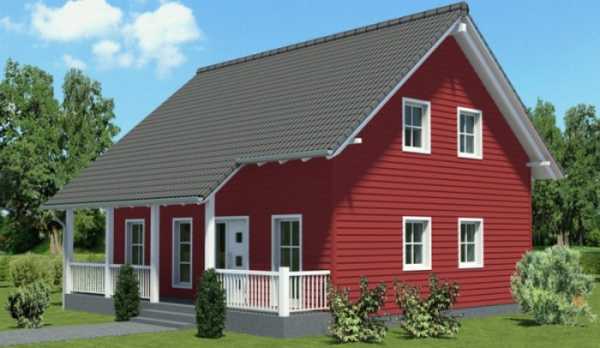

  3. Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение. Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.

    Двускатная крыша позволяет обустроить чердачное помещение

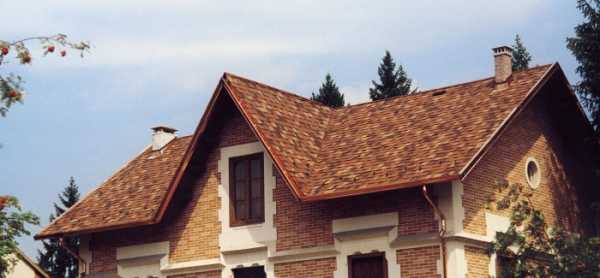

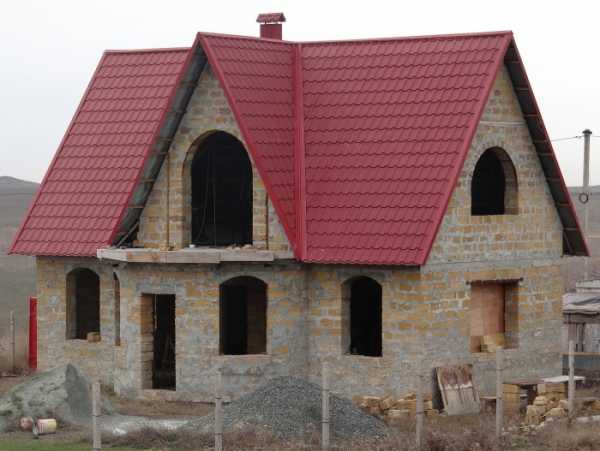

  4. Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

    В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться

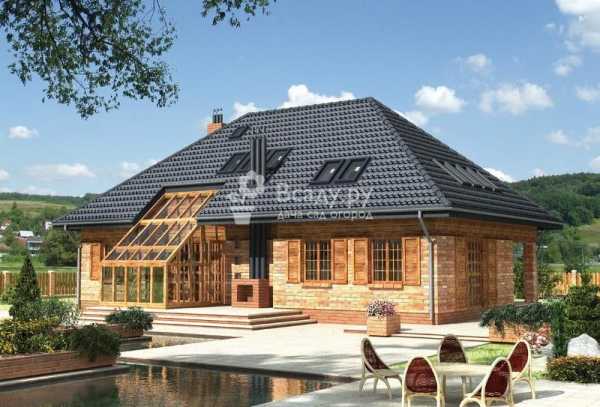

  5. Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.

    В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна

  6. Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.

    Шатровая крыша подходит только для зданий квадратной формы

  7. Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.

    Ломаная вальмовая крыша подходит для частных домов больших размеров

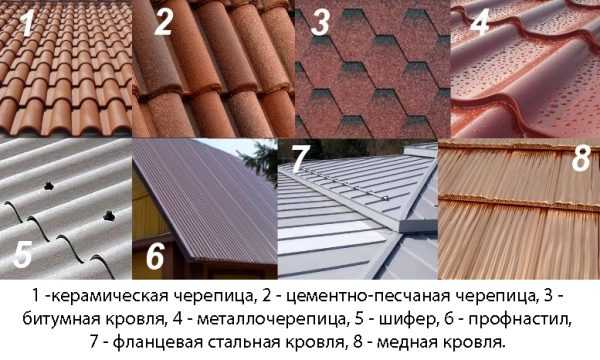

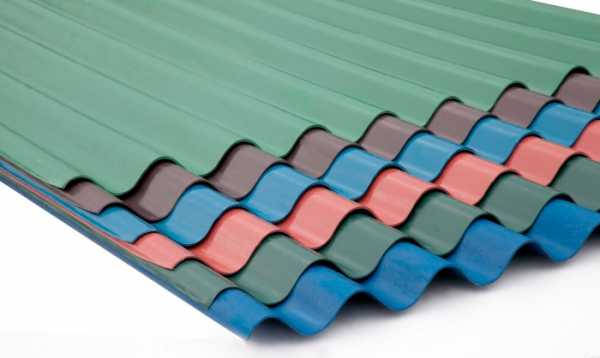

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

  • железо;

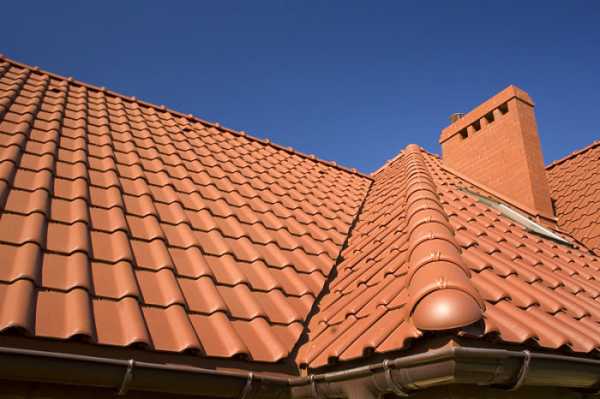

  • цементно-песчаная черепица;
  • шифер;
  • камыш, солома или тростник;
  • деревянный гонт;
  • металлочерепица;
  • рубероид;
  • металлопрофиль.

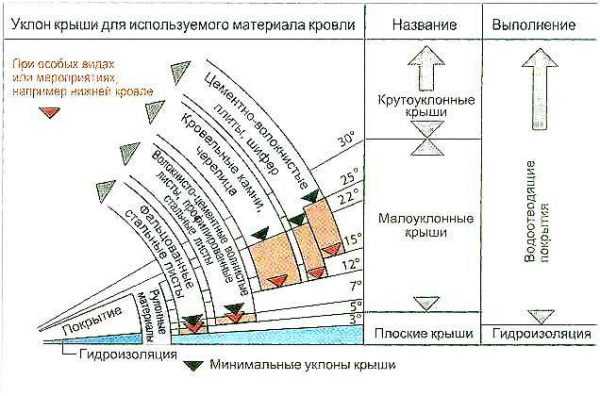

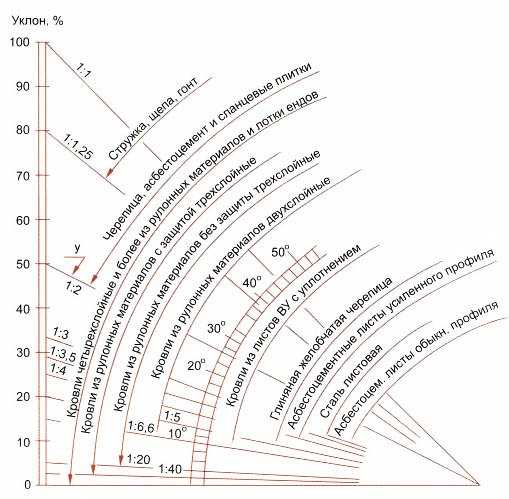

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

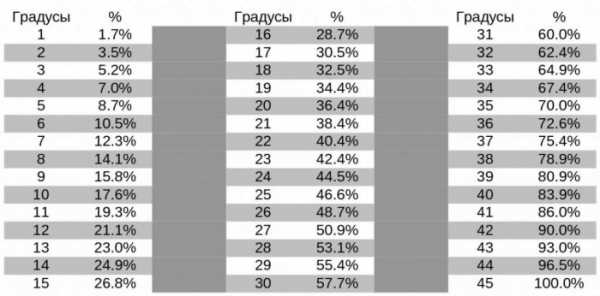

Таблица: зависимость относительного показателя от уклона кровли

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

  1. Расчётная ветровая нагрузка составляет 35 кг/м2. Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
  2. Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м3. Если уклон больше, то нагрузку чаще всего не учитывают.
  3. Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

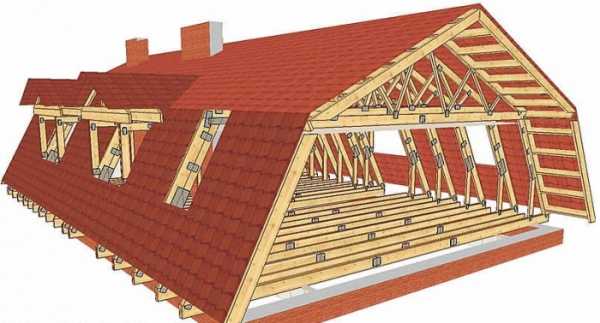

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

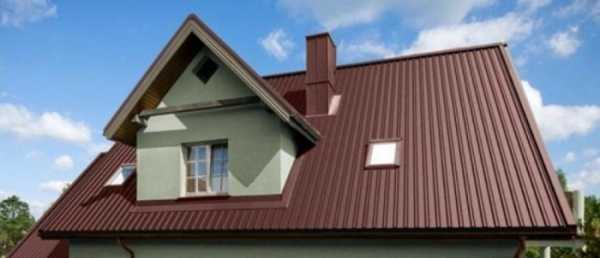

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

  • угол наклона крыши был более 35°;
  • размеры створок находились в пределах от 80х60 до 120х80 см;
  • надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

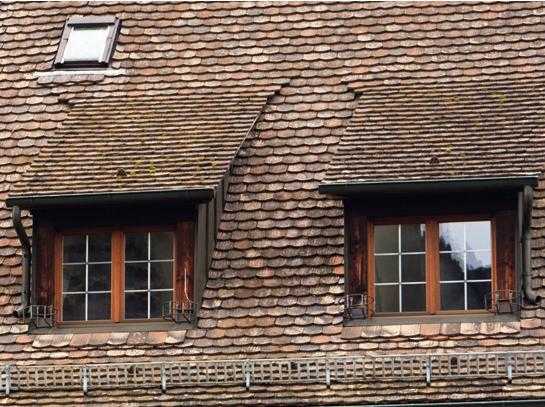

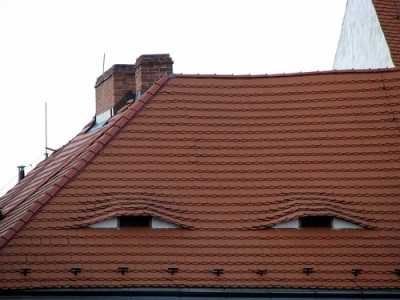

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

  • черепицу;
  • медные листы;
  • листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

  • ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
  • опоры должны быть той же толщины, что и стропильные рейки крыши;
  • элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

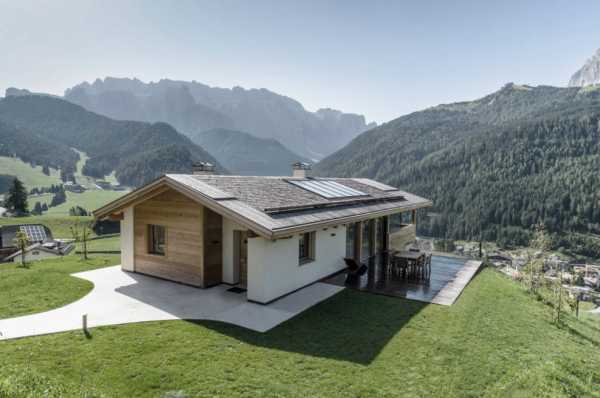

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

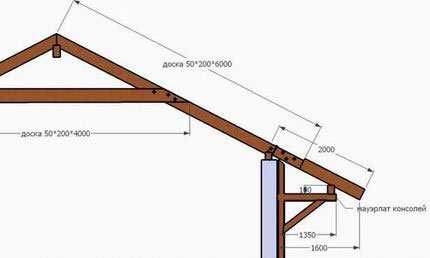

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

  1. Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
  2. По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
  3. Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.

    К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

  1. Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
  2. Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
  3. Высокая цокольная часть, сделанная из камня.
  4. Второй этаж, изготовленный из деревянных деталей.
  5. Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

  1. Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке.

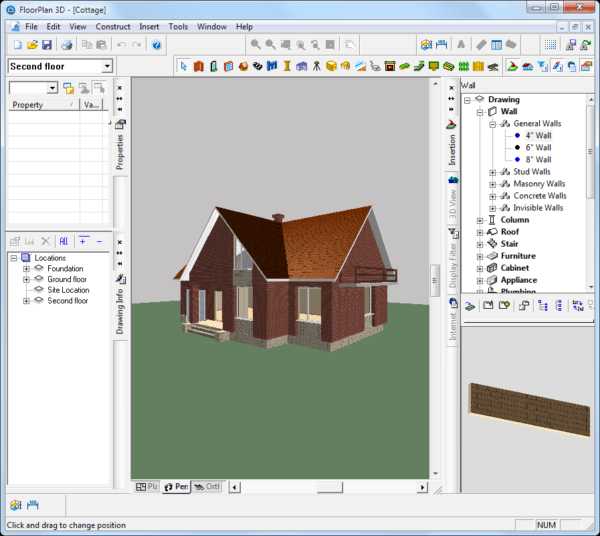

    В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков

  2. Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.

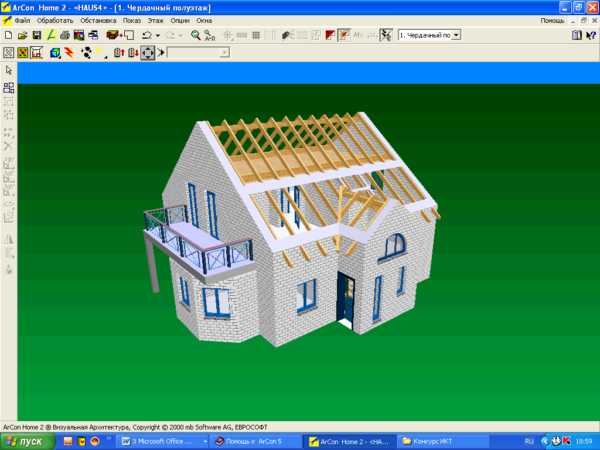

    ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности

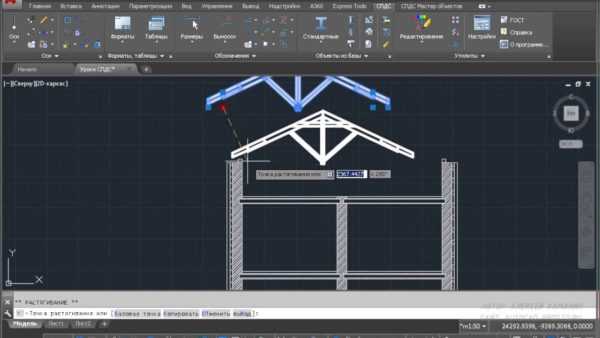

  3. Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.

    Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

  1. Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
  2. Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
  3. Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

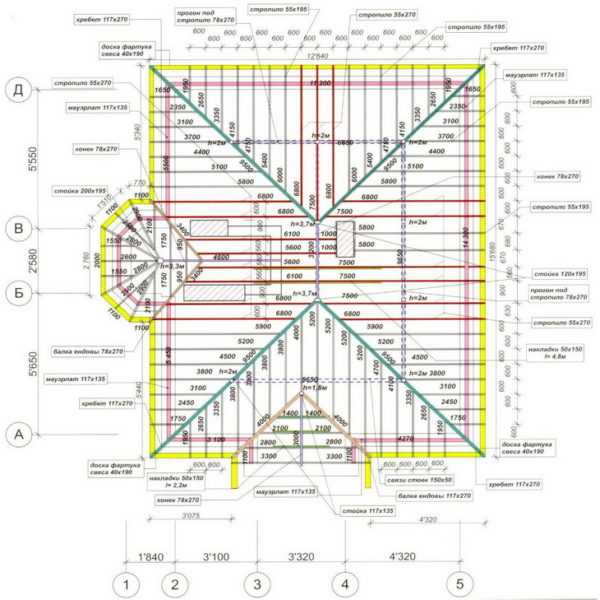

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

  1. Обвести линией план частного дома.
  2. Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
  3. Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
  4. Обозначить линиями проекции коньков.
  5. Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

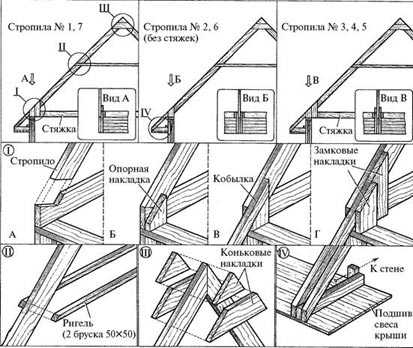

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

  • присоединение подкосов, стоек, затяжек и других элементов;
  • фиксация стропильных ног к мауэрлату;
  • крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

  1. Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
  2. Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
  3. Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
  4. Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

  1. Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.

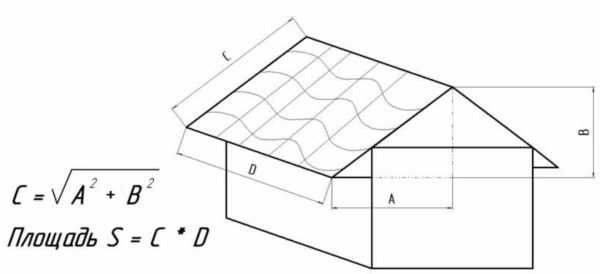

  2. В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.

    Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька

  3. Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

  • конструктивные просчёты;
  • архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

  • для металлической черепицы допустимый угол наклона составляет от 30°;
  • для профнастила минимальный уклон составляет 8°;
  • для шифера оптимальный диапазон углов наклона — 25–30°;
  • для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

Оцените статью:

(5 голосов, среднее: 2.2 из 5)

Поделитесь с друзьями!

roofs.club

Виды крыш частных домов - проекты и варианты строительства кровли своими руками

Крыши частных домов делятся на несколько различных категорий, в зависимости от формы, конструктивных элементов, сложности устройства и прочего. Выбирать вид крыши при строительстве здания следует с учётом многих факторов: количества осадков в той или иной местности, прочности конструкции, ветровой нагрузки, устройства жилых комнат на чердаке и т.д.

Крыша дома выполняет сразу несколько важных функций:

  • обеспечивает гидро- и шумоизоляцию;
  • создаёт заслон от ветра;
  • выступает в роли теплового барьера.

От качества самой конструкции и кровельного материала зависит долговечность конструкции. Также эти показатели влияют на затраты по обогреву комнат внутри здания.

Вернуться к оглавлению

Содержание материала

Виды крыш домов по назначению и конструкции

Плоские и скатные крыши

Крыши домов могут быть плоскими и скатными (наклонными).

В зависимости от архитектуры здания, ещё на этапе проектирования подбирается соответствующая конструкция крыши. Создаются чертежи, и проводятся расчёты, с учётом всех особенностей данного архитектурного сооружения. Заранее также продумывается и планировка крыши – чердака или жилых помещений.

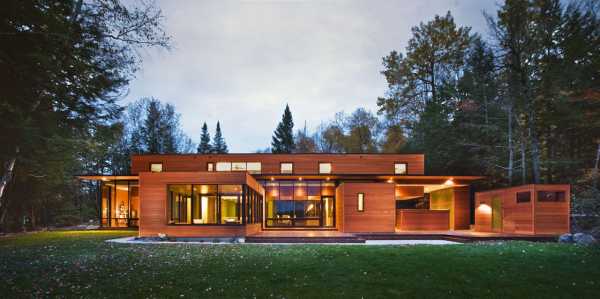

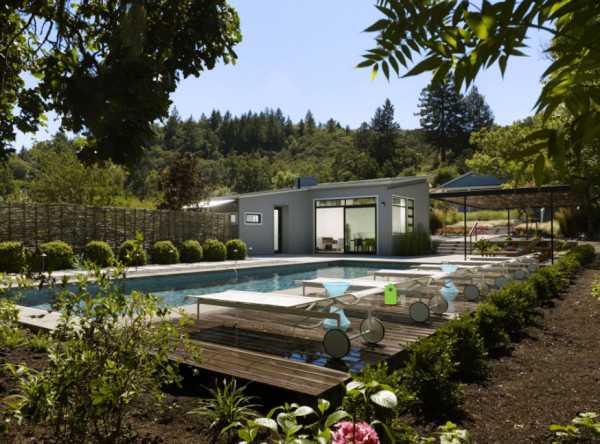

Загородный коттедж с плоской крышей

Плоские конструкции встречаются в основном в странах, на территории которых выпадает незначительное количество ежегодных осадков. Так как при обильном количестве осадков вода будет скапливаться на такой крыше, и она может начать протекать. На просторах нашей страны при строительстве зданий применяют скатные крыши. Плоскость у таких конструкций располагается под определённым углом, обычно он более 10 градусов и зависит от обилия осадков, выпадающих за сезон в данном регионе.

Обо всех других преимуществах и недостатках плоских крыш можно подробнее узнать из данного специального видео.

Гораздо чаще используют проекты крыш частных домов, обладающих наклонной конструкцией, которые могут иметь сразу несколько скатов.

Бесчердачные и чердачные крыши

По своей конструкции крыши можно разделить на бесчердачные и чердачные. У бесчердачных несущие элементы её конструкции одновременно являются перекрытием верхнего этажа дома. Они могут быть вентилируемыми и невентилируемыми. У чердачных крыш присутствует чердачное перекрытие, которое отделяет их конструкцию от жилых помещений.

Вернуться к оглавлению

Назначение крыши

При выборе крыши дома следует заранее определиться с тем, как будет использоваться её пространство: в качестве простого чердака или жилого помещения. Эти моменты существенно влияют на то, какая именно форма и вид крыши подойдёт для вашего дома.

Основные виды крыш домов по форме

Конструкции крыш частных домов по своей форме также можно разделить на несколько видов:

  • односкатные,
  • двускатные,
  • вальмовые,
  • многощипцовые,
  • мансардные,
  • шатровые,
  • купольные,
  • конические,
  • плоские.
Основные виды крыш для частных домов

У односкатных крыш угол наклона обычно не превышает 20-30 ⁰. Плоскости мансардных крыш устанавливают под углом 45-60⁰ в нижней части и 25-35⁰ в верхней части. Для обычных двухскатных конструкций этот показатель находится в пределах 25-45⁰.

Шатровые крыши предполагают наличие 4-8 плоскостей для лучшего удаления дождя и снега.

Красивые конструкции крыш частных домов получаются при объединении нескольких двускатных элементов или видов, однако поддерживать в хорошем состоянии такие сооружения и устанавливать их – дело непростое.

Односкатная крыша

Односкатная крыша дачного дома обладает достаточно простой формой. При этом в обустройстве частных жилых домов такой вид крыши встречается крайне редко, так как при подобной конструкции нагрузка на систему отвода дождевой воды значительно повышается, и просто смотрятся они не слишком красиво.

Частный дом с односкатной крышей

В большинстве случаев такие крыши используются при возведении хозяйственных пристроек небольшой ширины. Если вы всё-таки решили обустроить именно такой вид крыши, то вам будет необходим усиленный водоотлив, обладающий большей пропускной способностью.

Двускатная крыша

Двускатные крыши, также обладающие весьма простой конструкцией, представляют собой наиболее распространённый тип крыш для частных малоэтажных зданий. При её обустройстве можно использовать практически любые кровельные материалы.

Схема устройства простой стандартной двускатной крыши частного дома

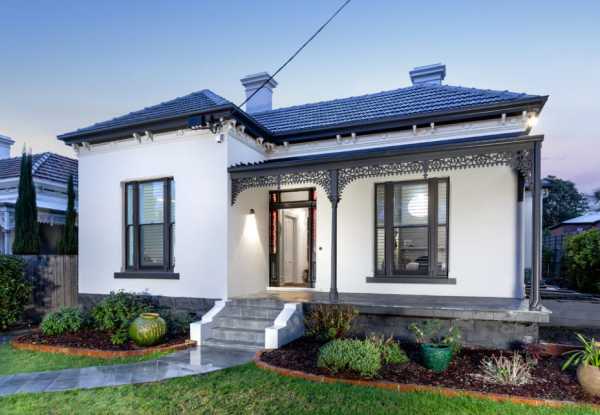

Вальмовая (четырёхскатная) крыша

Вальмовая (четырёхскатная) крыша более распространенной является в южных районах. При таком варианте обустройства крыши у чердака отсутствуют фронтоны, а слуховые окна, в большинстве случаев, располагаются на пересечении конька с ребрами вальма. По своей конструкции вальмовая крыша намного сложнее двускатной, поэтому чаще используется в тех случаях, когда зданию требуется придать эстетическую привлекательность.

Конструкция вальмовой четырёхскатной крыши дома

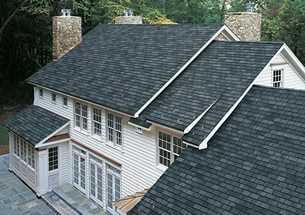

Многощипцовая крыша

Многощипцовый вид крыши отличается внушительным количеством различных вариантов выполнения, зависящих от размеров и количества щипцов (фронтонов). Её сооружение рекомендуется доверять только опытным профессионалам, так как её обустройство сопровождается образованием впалых углов, которые требуют очень точного и аккуратного выполнения кровельных работ.

Устройство многощипцовой крыши дома
Мансардная крыша

Мансардную крышу, как правило, обустраивают в тех случаях, если предполагается использование чердака под жилое помещение. Такой вид крыши обладает ломаным профилем и, соответственно, несколько сложен в изготовлении. Часто бывает разновидностью многощипцовой и двускатной крыши.

Схема ломаной мансардной крыши

Другие виды крыш частных домов

Помимо этого, достаточно распространёнными являются конические, купольные и комбинированные виды крыш. Конические и купольные крыши часто применяются в качестве декоративных или отдельных элементов более сложных конструкций здания. Комбинированный тип является одним из наиболее распространённых типов крыш, так как совмещает в себе сразу несколько элементов отдельно взятых видов.

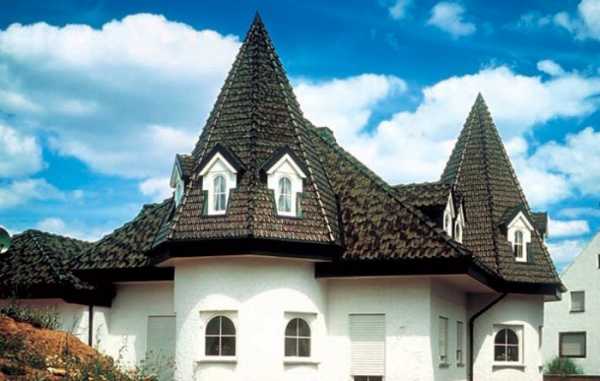

Частный загородный коттедж с конической крышей

Выбор вида и формы крыш для частных домов

При выборе формы и вида крыши необходимо учитывать факторы, от которых зависят её эксплуатационные качества. В первую очередь следует обратить внимание на уклон крыши. В снежных районах желательно подбирать конструкции с простыми и крутыми формами, так как снег на таких накапливаться практически не будет.

В районах с сильными ветрами при выборе нужно учитывать силу ветровой нагрузки.
Чем она выше, тем больше угол наклона, площадь и высота крыши. Помимо этого требуется принимать во внимание противопожарные требования, предъявляемые к крышам.

Вернуться к оглавлению

Стеклянные крыши для частных домов

Многие владельцы загородных коттеджей мечтают наслаждаться видом звёздного неба. Проекты крыш частных домов могут предполагать, как частичное остекление, так и обустройства прозрачного купола. Стеклянная кровля устанавливается на террасе, балконах, веранде.

Форма крыши для частных домов и различного рода сооружений выполняется в виде наклонной плоскости, купола, сферы. Панорамные стеклянные крыши монтируются на несколько скатов, благодаря чему значительно увеличивается площадь обзора. Во время установки такой конструкции необходимо использовать усиленные алюминиевые и стальные профили.

Стеклянные крыши для частных домов имеют свои отличительные особенности. При проектировании конструкции, следует учесть, что будет необходимо периодически производить мойку и ремонт стёкол. Крыша, как и окна, со временем потускнеет от попадания пыли и осадков на её поверхность. Также желательно установить систему подогрева на стёкла, чтобы в холодное время на них не скапливались  лёд и снег, а вы смогли насладиться открывающимися видами.

Материалы для прозрачных крыш

Для создания прозрачных и, в то же время, тёплых и безопасных кровель применяют:

  • cтекло триплекс,
  • оргстекло,
  • поликарбонат,
  • прозрачный шифер.

Обычное стекло для создания прозрачных крыш не используется из-за своей высокой хрупкости, при поломке осколки могут навредить здоровью человека.

  1. Триплекс наиболее безопасный материал для создания безопасного покрытия.
  2. Ламинированное стекло также не даёт осколков при разрушении, однако, светопропускная способность не очень большая и  оно очень толстое.
  3. Армированное стекло иногда используют для остекления крыш. Если стекло разобьётся, осколки останутся в каркасе из металлической сетки.
  4. Пластиковые светопрозрачные материалы – поликарбонат, оргстекло и шифер обладают прекрасными свойствами (лёгкостью и высокой прочностью), обуславливающими возможность их применения для создания сложных раздвижных конструкций.
Вернуться к оглавлению

Устройство простой крыши деревянного дачного дома

Проекты крыши домов обычно предполагают максимальное использование чердачного пространства, для чего помещение наверху расширяют и утепляют. Полученную в результате полезную мансардную площадь можно использовать для жилья.

Конструкция крыши деревянного дома состоит из каркаса и кровли. Каркас крыши состоит из несущих и крепёжных элементов.  К основной части относятся: стропила, мауэрлат и обрешётка. Важные дополнительные элементы каркаса – ригели, подкосы, стойки и т.д. Они придают жёсткость конструкции.

Конструкция элементов крыши деревянного дома

Высота и объём полученного помещения зависят от двух факторов: угла наклона и числа скатов. Обычно проекты крыш дачных домов предполагают двускатную ломаную форму. Такая конструкция наиболее удобна для жизнедеятельности человека. Иногда на втором этаже в план входит балкон. Обязательно следует учитывать, что в максимальной точке высота этажа мансарды не должна быть менее 2,2 м.

Внутренняя часть обычной двускатной крыши тоже может использоваться в качестве жилой зоны. Здесь располагают спальни или кабинет. Высота средней части помещения при этом, не должна быть менее 1,8 м.

Кровля состоит из материалов, обеспечивающих тепло-, гидро- и пароизоляцию.

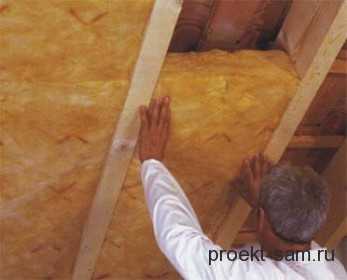

При устройстве крыши особое внимание уделяют выбору утеплителя. Также стоит остановиться на кровельном материале, который больше подходит по характеристикам для вашего сооружения.

Подробная схема устройства крыши деревянного дома
  1. Гидроизоляция обеспечивает защиту от осадков, поэтому покрытие не должно иметь на своей поверхности повреждений и даже очень маленьких и отверстий.
  2. Пароизоляция обеспечивает отсутствие конденсата, который может стать причиной сырости на чердаках и в мансардных помещениях. Также исключить отсыревание деревянной конструкции позволит включение в проекты крыш дачных домов оконных проёмов, которые позволят производить вентиляцию. Расположение и количество форточек влияет на проветриваемость мансарды и её освещённость.
  3. Утепление пола крыши производится в зависимости от его конструктивных особенностей. На монолитные перекрытия укладывают жёсткий материал. Сверху делают стяжку и монтируют напольное покрытие. На деревянных конструкциях укладываются: пароизолирующий материал, утеплитель, делается черновой пол и только потом устанавливается напольное покрытие.

Вернуться к оглавлению

Строительство крыши частного дома

Возведение крыши является крайне важным этапом строительных работ, результат которого будет влиять не только на эстетическую привлекательность здания, но и на его защищённость от воздействия атмосферных осадков и прочих явлений.

Рабочий проект крыши желательно заказывать в конструкторском отделе, благодаря чему произвести расчёт строительных материалов будет намного проще и, кроме этого, сам расчёт будет более точным. В процессе проектирования следует определиться с формой и типом крыши, её эксплуатационными качествами, цветовым решением, а также тщательно продумать систему снегозадержателей и расположение окон.

После того, как проект подготовлен, можно приступать непосредственно к самому строительству крыши. Её возведение своими руками – весьма сложный и трудоёмкий процесс, так как любая малейшая неточность может стать причиной расслоения покрытия.

Этапы строительства двускатной крыши частного дома

Стропильные фермы укладывают, как на мауэрлат, так и на перекрытия этажа.

  1. Возведение крыши начинают с крепления мауэрлата. Его устанавливают на одном уровне с внутренней частью стен. Верх мауэрлата должен высовываться на пару см над облицовочным кирпичом для правильного распределения нагрузки.
  2. Устанавливаются балки-перекрытия. Выступающие концы брусьев определяют будущую ширину карниза, который обычно составляет 0,4-0,5 м. Сначала укладывают крайние балки, по которым выставляются оставшиеся перекрытия. Шаг зависит от шага стропил. Обычно он составляет 0,6 м. После длинных, укладывают короткие перекрытия с шагом в 1 м.
  3. Балки крепятся к мауэрлату гвоздями или саморезами. На них, не закрепляя, укладываются доски для проведения дальнейших строительных работ.
  4. Сначала ставятся стойки из доски 50х150 с шагом менее 3 м, фиксируются они при помощи распорок. Их высота зависит конструкции крыш частных домов. Сначала возводят крайние, затем выставляют остальные стойки. Сделав каркас, можно убрать часть промежуточных стоек, чтобы освободить пространство.
  5. На стойках саморезами закрепляется коньковый брус 50х150 или 50х200 мм.
  6. Далее начинают заниматься монтажом стропил. Делают шаблон, по которому устанавливается вся конструкция. Сохраняйте равномерное распределение нагрузки. Стропила фиксируют на коньке и на перекрытиях. Под них устанавливают ригеля и стойки.
  7. Делают каркас фронтона, закрепляя дополнительные стойки, и окошко. Фронтон необходимо обшить доской дюймовкой. После чего устанавливают карниз по всему периметру.  Лобовую доску крепят к торцам перекрытия, а в нижней части фиксируют 2 пояса из досок 25х100мм.
  8. Устанавливают держатели под водосток. Далее необходимо сделать обрешётку, перед этим закрепите гидроизоляционную плёнку на стропила. Сначала прибивается контробрешётка, при этом оставляется свободное пространство для прокладки второго слоя плёнки, и только после устанавливается обрешётка.

    Пример обрешётки крыши дома под профнастил

  9. Строительство крыши частного дома заканчивается монтажом фронтонного отлива и свеса.

При помощи деревянных балок необходимо возвести стропильную систему будущей крыши, которая будет держать на себе кровельные материалы и снег в зимнее время года. Будьте аккуратны, так как во время её установки может появиться вероятность расползания стен дома, которые не смогли выдержать всю тяжесть.

Как только размеры крыши определены, можно начинать подготавливать каркас. Для этого следует соединить две стропильные ноги, у которых должен быть косо спиленный конец.

После этого ноги стропил требуется сбить гвоздями в одной точке и поднять на них крышу, при этом нужно следить, чтобы длина и высота используемых досок были подходящих размеров. В местах их будущего соприкосновения с брусьями обвязки дома следует сделать фигурные запилы.

При изготовлении стропил нужно использовать только качественные материалы, без каких либо дефектов (гнили или сучков). Также необходимо изготовить несколько одинаковых стропил, подходящих к длине будущей крыши. Расстояние между ними должно составлять не более двух с половиной метров, в противном случае возникает риск обвала кровли частных домов.

Рекомендуемое расстояние между деревянными стропилами из бревна и бруса

Затем следует соединить стропила, используя при этом сетку из досок и бруски для облегчения работы. Чтобы добиться большей прочности, стропильную систему можно соединить с прогонами, которые снизят давление, оказываемое кровлей. После завершения работ с конструкцией крыши можно приступать к облицовке обрешётки черепицей или шифером.

Вернуться к оглавлению

Выбор кровли для частного дома

Кровля дома представляет собой наружную оболочку крыши. Её выбор следует осуществлять на стадии проектирования здания, так как этот момент напрямую касается вопроса обустройства обрешётки. Например, если вы решили использовать гибкую черепицу, то к ней лучше всего подбирать сплошные обрешётки из фанеры. При выборе шифера или металла обрешётку можно чередовать через одну доску.

Все существующие в настоящее время кровельные материалы можно разделить на несколько основных групп:

  1. Мягкая кровля (гибкая черепица) – ондулин, рубероид и другие материалы;
  2. Металлическая кровля – листовая сталь, профнастил, медная кровля и т.д.;
  3. Натуральная керамическая черепица – цементно-песчаная и т.д.;
  4. Асбесто-цементные листы – шифер.

В этом видео вы можете посмотреть различные варианты устройства крыши частного дома и выбора кровельных материалов для неё

Выбирая кровлю, обязательно следует учитывать некоторые факторы. Прежде всего, материал должен быть долговечным. Шифер и металлическая кровле в этом случае показывают лучшие результаты, нежели гибкая черепица. Как правило, черепицу складывают из небольших кусочков на листе фанеры, после чего оставляют на какое-то время для полного высыхания и склеивания отдельных элементов кровли между собой. При выполнении качественного и профессионального монтажа по прочности такая крыша будет такой же, как и металлическая. Крыша частного загородного дома из гибкой черепицы

Монтаж металлической черепицы практически ничем не отличается от работ с гибкой черепицей. Медная кровля относится к категории самых дорогих видов, причём не только среди видов металлической кровли, но и всех остальных. Шифер, в составе которого содержится асбест, не слишком эстетичен, но при этом наиболее долговечен. Помимо этого, он не горит, не гниёт и не перегревается под воздействием солнечных лучей.

Крыша из шифера или ондулина является одной из наиболее долговечныхВернуться к оглавлению

Ремонт крыши частного дома

Капитальный ремонт загородного жилья, в большинстве случаев, предполагает ремонт крыш, основной задачей при котором является выбор нового, правильного подходящего материала кровли, если старый перестелить невозможно. Помимо этого, во время ремонта  потребуется проведение отделки и ремонта не только самой крыши, но и всего чердачного помещения.



Ремонт крыши подразумевает проведение следующих работ:

  • демонтаж старого покрытия;
  • частичный или полный демонтаж системы стропил;
  • замена различных элементов, пришедших в негодность;
  • укладка нового кровельного материала;
  • изоляция кровли.

Если вы собираетесь хранить на чердаке различную утварь, то лучшим вариантом станет переделка существующей крыши на двускатную или ломаную. При выборе той или иной её конфигурации необходимо учитывать такие факторы, как декоративные особенности и эксплуатационные характеристики.

Помимо этого, потребуется качественная тепло- и звукоизоляция чердачного помещения. Чтобы её осуществить, необходимо аккуратно закрепить утеплитель (например, минеральная вата) в проёмах, которые располагаются между стропилами и перекрытиями.

После этого под изоляцией производят монтаж пароизоляции и устанавливают облицовку, которая выполняется при помощи вагонки или гипсокартона. Затем осуществляется утепление пола на чердаке, для которого можно использовать керамзитовую засыпку или пенопласт.

proekt-sam.ru

Крыша для частного дома. Виды крыш по конструкции












Несмотря на простую конструкцию, существует много способов совмещения плоской крыши с современным дизайнерским стилем частного строительства. Моноскатный вариант кровли имеет незначительный набор составных элементов и не требует весомых финансовых вложений. В дизайне плоских крыш многие используют новое оригинальное направление – озеленение. Покрытая цветами и зеленью крыша добавит порцию романтики всему дому.

Наибольшей популярностью в загородных поселках пользуется двухскатная крыша. Фото частных домов демонстрируют типовые модели двускатных конструкций. Оригинально смотрится двускатная крыша со скатами, отличными по длине и уклону, более строга классическая модель с симметричными наклонными плоскостями. Важная деталь – возможность обустройства мансарды под двускатной крышей одноэтажного частного дома. Фото характеризует простоту и функциональность данного типа кровель.

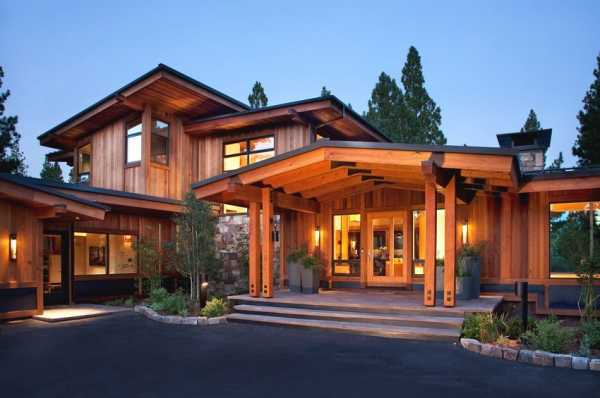

Дом из бруса со сложной комбинированной крышей

Фото вальмовых крыш частных домов свидетельствуют о том, что такой дизайн кровли применяется в основном для коттеджей большой площади. Дома с такими крышами выглядят более солидно и презентабельно. Из-за отсутствия в конструкции фронтонов высота домов с вальмовой крышей визуально кажется меньшей, но это ощущение полностью компенсируется за счет наличия мансардных и слуховых окон. Они отлично освещают чердачное помещение и делают фасад всего дома более живописным.

Исключительными эргономичными преимуществами обладают ломаные конструкции кровель. Фото ломанных крыш частных домов наглядно иллюстрируют максимальную эффективность использования полезного пространства. Несмотря на то что сооружение такой конструкции влечет большие расходы, данные модели активно применяются в частном строительстве.

Классическая модель двускатной крыши с симметричными скатами

Полезный совет! Тем, кто мечтает о двухэтажном коттедже, но ограничен финансово, стоит обратить внимание на мансардные виды крыш. Это будет превосходным вариантом при минимальных вложениях.

Любителям необычного дизайна как нельзя лучше подойдет многощипцовая кровля. Такие конструкции можно отнести к настоящим шедеврам. Уникальность их состоит в большом количестве ребер, граней, щипцов и скатов. Такая форма крыши стала популярной в современном частном строительстве коттеджей с мансардными помещениями. Если подобран удачный проект, можно возвести неповторимую конструкцию, ассоциирующуюся с крышами сказочных теремов.

Рассмотрев все варианты крыш для частных домов и тщательно разобравшись в особенностях и преимуществах каждого из них, можно принять оптимальное решение именно в вашем случае. Главное – ваш дом должен быть под надежной защитой.

vizada.ru

Крыши домов + фото

При строительстве собственного дома в любом случае придется подумать об устройстве кровли и правильно выбрать ее в зависимости от того климата, где находится строение и для каких целей будет использоваться крыша.

Крыша – очень важный элемент здания, который защищает от холода и осадков, но также может выполнять и другие функции. Например, мансардная кровля служит укрытием для дополнительных помещений дома. Существуют и дома с плоской крышей, но они менее распространены. В этой статье будут рассмотрены разновидности крыши частных домов и критерии, по которым можно выбрать то, что необходимо тому или иному дому.

Разновидности крыш для частных домов

На данный момент существует огромное разнообразие конструкций крыш для частных домов. Можно обустроить классический вариант, а можно воссоздать все смелые идеи в современной конструкции.

Перед тем как выбрать нужную конструкцию для своего дома, нужно обязательно ознакомиться со всеми существующими видами и их особенностями. Все существующие кровли распределяются по основным признакам, среди которых:

  • Уклон;
  • Материал;
  • Форма.

Идеально подходящий вариант для дома должен подходить ко всем критериям. Самым главным фактором при выборе является климат той зоны, где построен дом. Именно он будет определять уклон, форму и размер конструкции, а также тот материал, из которого будет выполняться кровля. Например, в районе с частыми и обильными осадками лучше не сооружать плоскую с небольшим уклоном кровлю, так как они будут скапливаться, и действовать на конструкцию разрушающе. Конечно, дома с плоской крышей более просты в исполнении и дешевле, к тому же есть вариант использовать кровлю для создания открытых площадок, но она совершенно не подойдет для климата с максимальными осадками, так как прослужит относительно недолго.

Важно! Если плоская конструкция уже установлена, то для улучшения отвода воды можно насыпать на нее слой керамзита под небольшим уклоном.

Также все крыши могут быть распределены на эксплуатируемые и неэксплуатируемые. Первые используются хозяевами для увеличения полезного пространства дома. Часто там обустраивают площадки для отдыха или игр, а также мини-сады. Но делается это все после специального покрытия ее поверхности. Единственным недостатком является то, что они не защищены от атмосферных воздействий.

Есть крыши чердачные и бесчердачные. Чердачные – это те, которые имеют между перекрытием и кровлей небольшое пространство, которое используется хозяевами для хранения ненужных вещей или технического инвентаря. Бесчердачные – те, которые подразумевают наличие под кровлей жилой площади – мансарды. Ее можно установить и на уже имеющемся доме.

Самой большой группой крыш частных домов является та, которая делит крыши по конструкции и количеству скатов. Крыши могут иметь один, два или четыре ската. Скатной крышу можно назвать, если она имеет 10-градусный угол наклона. Также существуют и современные конструкции, которые могут быть шатровыми и многощипцовыми. Более смелые устраивают у себя в доме конические и купольные конструкции. Также кровля может быть комбинированной, то есть сочетать в себе несколько видов.

Виды крыш по уклону

Как уже говорилось, в зависимости от наличия уклона крыши могут быть скатными и плоскими. Угол уклона считают в зависимости от положения относительно линии горизонта. Измеряется он в процентном соотношении или в градусах по тому, каким образом относится высота крыши к длине пролета. Уклон крыши в 100 % равен 45 градусам. Для того чтобы было удобней переводить данные показатели была создана таблица:

Уклон делают для того, чтобы не скапливались осадки. Минусом дома с плоской крышей, находящегося в климате с большим количеством осадков, является то, что она начнет протекать и будет доставлять неудобства хозяевам. К тому же не всегда плоская конструкция вписывается в общий дизайн дома, как правило, такой кровлей снабжаются технические постройки около дома.

Помимо осадков, на конструкцию свое действие оказывает ветер. Очень сильный порыв может сорвать кровлю, так как потоки проникают внутрь. Именно поэтому подбор конструкции нужно выполнять очень внимательно и четко, ориентируясь на климатические условия местности.

Важно! Крыша сможет самоочищаться от осадков тогда, когда у нее будет уклон, равный 45 градусам.

Для того чтобы определить уклон, который нужно будет сформировать, специалисты руководствуются такой формулой: высчитывается отношение величины конька к половине ширины дома. То, что получается в итоге необходимо умножить на 100. Таким образом, получается нужный уклон. Помимо этой формулы, для расчетов опытные строители часто используют всевозможные графики и таблицы.

Стоит помнить, что возведение конструкции с большим уклоном будет стоить дороже, чем строительство плоской. Но, сооружая крышу, нужно в первую очередь думать о надежности и безопасности, а уже в последнюю очередь ставить затраты на сооружение.

Как ясно из вышесказанного, скатная модель крыши будет наилучшим вариантом для частного дома в плане снеговой нагрузки и климатических условий. Помимо этого, такую крышу можно оформить интересным по виду кровельным материалом и создать такую конструкцию, которая будет привлекать взгляды прохожих.

Виды конструкций крыши в зависимости от типа каркаса

Все скатные крыши можно разделить на виды кровли, которые различаются по исполненной конструкции.

Односкатные — это самый простой вариант скатной конструкции. Он представляет собой перекрытие, которое находится между двумя разными по высоте стенами. Чем большая разница в их высоте, тем больший уклон придается. Такие кровли в основном сооружают на гаражах и хозпостройках на участке. Также эта кровля часто покрывает дома в современном стиле, но стоит помнить, что обустройство мансарды под ней невозможно.

Двускатные – это конструкция, состоящая из двух частей, которые соединены между собой коньком. Эта кровля наиболее распространена и имеет множество вариантов конструкции, например, разный уклон или длину скатов.  Эти крыши наиболее практичны, так как есть возможность под кровлей обустроить чердак или мансарду. К тому же протечки таких кровель сведены к минимуму, но из-за плохой обтекаемости, такая крыша может быть сорвана ветром.

Вальмовые – совокупность двускатной и шатровой конструкций. Фронтоны в таком исполнении являются треугольниками и называются вальмами. Скаты выполняются в форме равнобедренной трапеции. Такая кровля может быть сооружена на основании в виде прямоугольника, верхние части скатов имеют смотровые окна.

Сооружать такую конструкцию должны только профессионалы, так как ее постройка довольно сложная. Вальмовые крыши имеют такую конструкцию, которая противостоит порывам ветра и способна, благодаря выгодному уклону, к самоочищению.

Мансардные – это разновидность двускатной крыши с двухуровневыми скатами. Верхний скат имеет пологий уклон, а нижний – падающий. Они создаются в тех случаях, когда необходимо освободить максимум пространства под крышей под обустройство какого-то помещения. Такие кровли достаточно неустойчивы к ветрам, поэтому их дополнительно укрепляют в нижней части. Дома с мансардной крышей выглядят оригинально и являются очень практичными.

Полувальмовые – разновидность, которая является переходом между вальмовой и скатной крышей. При этом конек накрыт небольшой по размерам вальмой. Это очень выигрышный вариант в декоративном плане. К тому же во фронтонах вполне реально сделать окна полноценного размера. Благодаря такой конструкции обеспечивается отличная обтекаемость, которая очень важна в ветреном климате. Выполнение такой крыши очень сложное, поэтому нужно обязательно к строительству привлекать профессионалов.

Шатровые – это разновидность вальмовой конструкции, состоящая из нескольких скатов, которые сходятся в одной точке посередине. Они прекрасно подойдут для тех домов, которые выполнены в виде правильного прямоугольника или квадрата. В строительстве такой разновидности кровли необходимо соблюдать полную симметричность, в результате получается кровля, устойчивая к ветрам и самоочищающаяся.

Сводчатые – разновидность крыши, основанием для которой служит дуга. В частных домах встречается нечасто, так как смотрится более выигрышно на больших общественных зданиях.

Купольные – крыши, имеющие очертания полукруга. В частном строительстве используется только для отделки круглых террас или башенок, но не для покрытия всего дома.

Шпилеобразные – это эксклюзивный вариант для самых смелых хозяев. Резкие скаты сходятся в одной точке и получается шпиль. Используется для декоративного обыгрывания некоторых составляющих дома. Сделать такую конструкцию самостоятельно практически невозможно, поэтому без помощи профессионалов не обойтись. Но использовать такие конструкции принято в храмах, зданиях в готическом стиле и других сооружениях монументального масштаба.

Многощипцовые – конструкции, которые отличаются обилием декоративных элементов, ендов и ребер. Это, пожалуй, один из наиболее сложных вариантов при строительстве. Внешний вид такой конструкции очень оригинальный, а большая площадь под кровлей может быть использована для мансарды. Благодаря различному оформлению ребер крыши можно добиться оживленности и яркости, что выделит дом среди остальных. Это наиболее красивые крыши домов.

Ниже представлены фото крыш различной конструкции:

Кровельные покрытия для каждого вида крыши

Для создания надежной кровли нужно выбрать правильное кровельное покрытие, которое будет соответствовать виду крыши:

  • Шифер – волнообразное покрытие, которое подходит только для конструкций, которые имеют уклон от 13 до 60 градусов. Если это условие не будет соблюдено, и уклон будет меньше, то в щели между листами будут попадать осадки, что может привести к протечкам и порче крыши.
  • Металлочерепица – универсальный отделочный материал, который можно использовать при любом уклоне крыше начиная с 15 градусов.
  • Керамочерепица — материал, предназначенный для использования на крышах с уклоном от 30 до 60 градусов. Если уклон меньше, то нужно заранее побеспокоиться об улучшении гидроизоляции и вентиляции.
  • Профнастил – материал, укладывать который можно на уклоне от 10 градусов без максимальной величины. Профнастил используется в основном для построек, которые созданы для хозяйственных нужд.
  • Битумный шифер — материал используется при уклоне более 5 градусов.

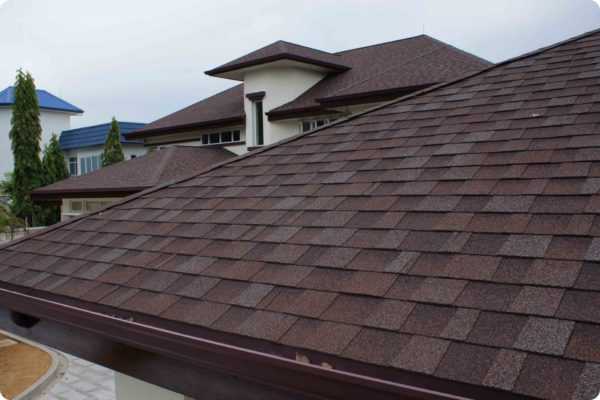

  • Битумная черепица – материал, прекрасно повторяющий форму крыши, поэтому подойдет для самых оригинальных конструкций с уклоном от 12 градусов и без максимального показателя. Его использование представлено на фотографии.
  • Стальная кровля фальцевого типа – материал, укладываемый от уклона в 20 градусов без наличия максимального показателя.

Важно! Выбирать кровельный материал, принято руководствуясь правилом относительно жесткости покрытия. Чем жестче покрытие, тем меньший угол наклона должен быть.

Заключение

Частный дом можно украсить различными видами крыши, все зависит от фантазии дизайнера и желаний заказчика. Но главными критериями все же остаются климатические условия, в которых построено здание. Уже отталкиваясь от них, выбирается правильный уклон и форма конструкции.

bouw.ru

Дизайн крыши частного дома – идеи и виды дизайнов крыш (фото)

Архитектурный образ строения складывается по кирпичику из материала, примененного для строительства, планировки, этажности и формы крыши в единую картину. Чтобы дом смотрелся гармонично и цельно, необходимо, чтобы все эти элементы были взаимосочетаемы.

Так как возведение кровли является практически последним этапом стройки, многие относятся к выбору кровельного покрытия и вида конструкции по остаточному принципу. Но профессиональные архитекторы и дизайнеры знают, что дизайн крыши дома – последний штрих, который собирает воедино облик сооружения, придавая ему законченный вид.

Содержание статьи

Устройство и функции кровли

Кровлей называют сложную конструкцию, которой перекрывают верхний этаж сооружения с целью защиты внутренних помещений здания от проникновения дождя, ветра, снега или холода. Она состоит из своеобразного остова, каркаса, который придает крыше форму и уклон, а также из покрытия – гидроизоляционного материала, обеспечивающего защиту от попадания атмосферной влаги. Кровля выполняет следующие функции:

  1. Защита от холода. Крыша дома является первым барьером, который встает между холодом окружающей среды и жилыми помещениями внутри. Она помогает сохранить тепло в доме в зимний период, а в летний она предохраняет их от перегрева в результате воздействия солнечных лучей.
  2. Защита от ветра. Кровля должна защитить сооружение от проникновения холодного воздуха или ветра, часто являющиеся причиной серьёзных теплопотерь.
  3. Логичное завершение архитектурного облика дома. Только грамотно спроектированная крыша может гармонично завершить архитектурный замысел сооружения, подчеркнуть его стиль.

Важно понять, что кровля – не только унитарная конструкция, она также несет большой эстетический, декоративный потенциал, который делает архитектурный облик сооружения завершенным, органичным. Поэтому так важно серьезно относиться к проектированию кровельной конструкции.

Схема устройства крыши

Теплая или холодная

Крыша дома является естественным барьером между неблагоприятной окружающей средой и внутренними жилыми помещениями, благодаря которому в них поддерживается оптимальный для человека температурный режим. С точки зрения термоизоляции существуют следующие виды обустройства крыши:

  • Холодная кровля. Это традиционный и более простой в исполнении способ устройства крыши частного дома. Его отличительная черта в том, что кровельный пирог не включает в себя слой термоизоляции. Вместо этого термоизоляционный материал размещается на полу чердака. Этот вариант используется, если второй этаж не отапливается.
  • Теплая кровля. Теплой кровлей называют конструкцию крыши, в состав кровельного пирога которой входит один или даже несколько слоев утеплителя. Этот вариант используют при обустройстве домов с верхним этажом или мансардой. Теплая кровля обходится дороже, чем холодная из-за большей площади термоизоляции и сложности монтажа.

Опытные кровельные мастера рекомендуют использовать более простой и дешевый вариант обустройства холодной кровли, если только нет прямой необходимости в сооружении отапливаемой мансарды.

Схема теплой и холодной кровли

Уклонность

Важным параметром крыши частного дома является уклон. Этим термином обозначают угол наклона скатов кровли по отношению к ее основанию. Уклон может находится в пределах 0-60 градусов, его выбирают в соответствии с климатическими условиями в зоне, где находится дом, используемым кровельным покрытием и архитектурным стилем. По углу уклона различают следующие виды крыш:

  • Плоские. Плоскими кровлями называют перекрытия с уклоном 0 градусов. Конструкция плоской крыши состоит из бетонных перекрытий, термоизоляции и гидроизоляционного материала.
  • Низкоуклонные. Низкоуклонными считаются крыши с уклоном до 15 градусов. Обычно такими бывают односкатные конструкции, популярные для обустройства террас, беседок, навесов или бань. Они экономичны из-за низкого расхода кровельного материала.
  • Среднеуклонные. Крыши с уклоном 15-35 градусов являются среднеуклонными. Они дешевле и проще в монтаже, чем крутоуклонные, но намного лучше отводят воду и снеговые массы, чем конструкции с меньшим углом наклона скатов.
  • Крутоуклонные. Конструкции с уклоном скатов более 35 градусов называются крутоуклонными. Большой угол наклона скатов требует обустройства массивного стропильного каркаса, а также большего расхода кровельного материала, поэтому они дороже.

Виды уклонов

Оптимальный уклон

Важно! Чтобы правильно выбрать уклон крыши, необходимо учитывать климатические условия в зоне строительства. Чем больше количество осадков, выпадающих в зимний период, тем больше должен быть угол наклона скатов. И напротив – если в районе интенсивная ветровая нагрузка, то лучше уменьшить уклон кровли, чтобы предотвратить срывание кровельного покрытия.

Форма

Форма крыши оказывает большое влияние на визуальное восприятие дома в целом. Главное, чтобы высота кровли была пропорциональна высоте здания. При этом низкоуклонная конструкция с широкими свесами делает дом зрительно более приземистым. А среднеуклонная кровля вытягивает силуэт дома, уравновешивая его пропорции. По форме кровли условно разделяют на следующие виды:

  1. Двухскатная. Двухскатной кровле называют простую конструкцию, состоящую из двух наклонных скатов. Дизайн такой крыши достаточно прост, незамысловат, зато ее легко проектировать и строить.
  2. Двухскатная ломанная. Двускатная кровля, скаты которой меняют свой наклон, называется ломанной или мансардной. За счет изменения угла наклона удается более рационально использовать свободное место на чердаке, увеличивать высоту полотка мансарды.
  3. Вальмовая. Вальмовой крышей называют конструкцию, в которой фронтоны заменены на укороченные скаты, за счет чего снижается ветровая нагрузка на кровлю, а также придается оригинальный, необычный внешний вид.
  4. Шатровая. Шатровой кровлей называют конструкцию, состоящую из множества скатов, соединенных в одной точке. Минимальное количество скатов в такой крыше составляет 4.

Интересно, что существуют более сложные по форме виды кровли – купол, арка, стрельчатая, но они используются намного реже из-за высокой сложности монтажа, неэкономичности раскроя кровельного материала.

Формы крыш

Кровельные материалы

Внешний вид дома в целом и кровли в частности сильно зависит от выбора кровельного материала. Цвет, фактура поверхности и вес покрытия оказывает влияние на конструкцию крыши, поэтому важно сделать обдуманный выбор. Существуют следующие виды гидроизоляционных материалов:

  • Металлические. Для изготовления кровельных материалов используют устойчивые к коррозии виды металлов – оцинкованную сталь, алюминий, медь. Они могут представлять собой отдельные листы, из которых изготавливаются кровельные картины, или профилированные листы, обладающие ярко выраженным рельефом. Металлические кровельные покрытия считаются долговечными, прочными, но их слабыми сторонами считаются шумность.
  • Битумные. Вторыми по популярности кровельными покрытиями являются различные основы, пропитанные битумом. К этой категории относится рубероид, стеклоизол, рубемаст, ондулин, а также битумная черепица. Они эластичные, легкие. Их слабое место – низкая механическая прочность.
  • Керамические. Керамическая черепица – традиционный способ обустройства крыши. Он обладает высоким декоративным потенциалом, хорошей изолирующей способности. Правда, керамическая черепица очень много весит, а также довольно дорого стоит.
  • Асбестоцементные. Шифер – это листы из асбестоцемента, которые используются для перекрытия кровли. Он достаточно дешево стоит, но обладает низким декоративным потенциалом.

Виды кровельных материалов

Видео-инструкция

krovlyakrishi.ru

Виды крыш частных домов с фото и описанием. Крыши с мансардой и их кровля

Крыша дома

Крыша дома – это его защита. Зимой она укрывает от снега, а летом от солнца и дождя. Правильное архитектурное решение позволит сделать её не только прекрасным элементом дизайна здания, но и рационально использовать чердачное помещение.

Крыши частных домов фото и их разновидности

При проектировании постройки важно подобрать правильную конструкцию крыши, отталкиваясь от формы постройки и её предназначения. Существуют разные виды крыш, отличающиеся количеством скатов и вальм. Рассмотрим основные из них.

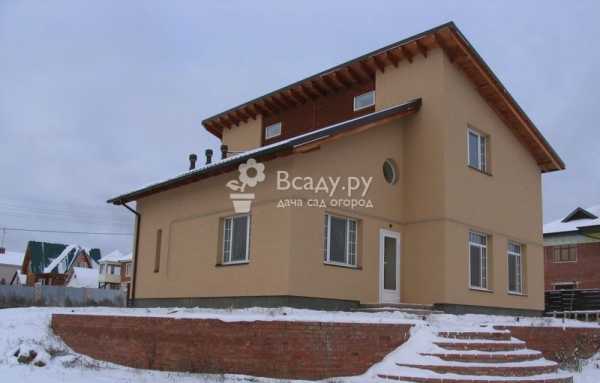

Односкатные крыши домов фото

Односкатные крыши домов фото

Односкатная крыша является самой простой из всех вариантов. Её конструкция довольно проста, а установка стоит недорого. Монтаж заключается в опоре полотна на внешние стены здания разной высоты.

Чаше всего этот вид используют для хозяйственных построек, складских помещений и гаражей. Имеет довольно непримечательный вид, поэтому очень редко применяется в постройке коттеджей и дач. Самым большим минусом данной крыши является невозможность использования чердачного пространства из-за её формы.

Двускатные крыши фото

Двускатные крыши фото

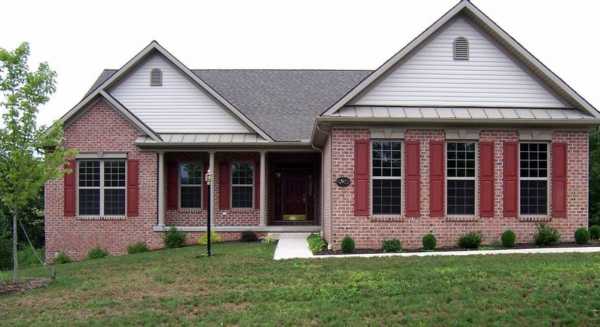

Самый распространенный вид, встречающийся в поселках. Это классический вариант крыши, состоящей из двух частей. Они не обязательно должны быть равных размеров, и могут располагаться под разными углами. Две части опираются о стены здания и соединяются между собой металлическим коньком. Также их называют щипцовыми. Этот вариант идеально подходит для оборудования чердака. Боковые внешние стенки (торцы) называют фронтонами. Такая крыша является наиболее практичной и функциональной.

Вальмовая крыша дома фото

Это усложненный тип двускатной крыши. Отличается наличием треугольных скатов вместо фронтонов, еще их называют вальмами. Такую конструкцию будет сложно спроектировать и установить самостоятельно, поэтому лучше доверить это профессионалам.

Вальмовая крыша дома фото

Чаще всего на данных крышах имеются окна на треугольных скатах. Этот вариант отличается эстетичным видом и пользуется наибольшим успехом при постройке частных особняков. Такая кровля более устойчива к порывам ветра и обильным осадкам.

Разновидностью вальмовой крыши является шатровая. Состоит из нескольких треугольных скатов (4 и более), которые сходятся вверху в одну точку, а между собой соединяются металлическими коньками.

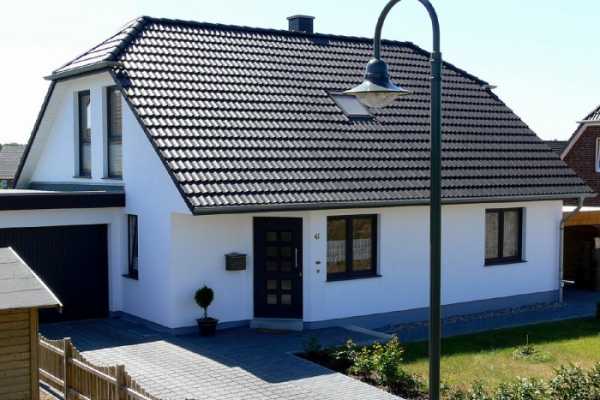

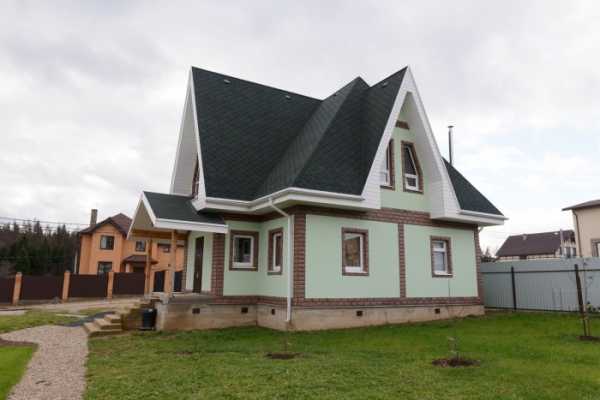

Ломаная кровля фото

Ломаная кровля фото

Более усложненный вариант двускатной. Такие крыши частных домов идеально подходят для постройки мансард. Конструкция состоит из двух скатов, имеющих излом. Такая форма позволяет устанавливать окна на фронтонах и максимально использовать чердачную площадь. Она более устойчива к ветру, благодаря своей обтекаемости.

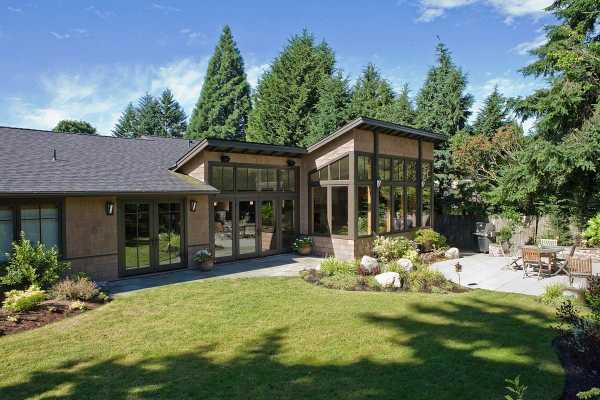

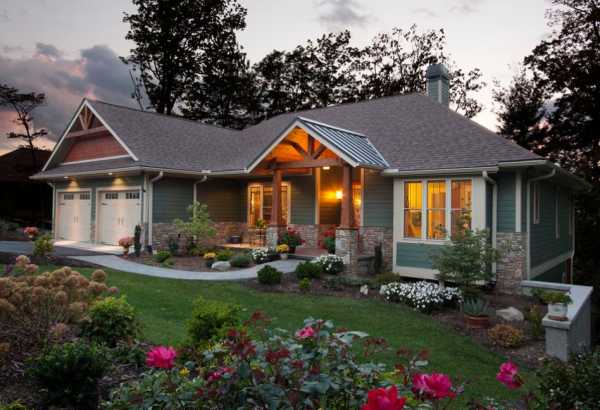

Комбинированная крыша

Фото крыш частных домов этого типа чаще всего встречаются в популярных строительных журналах, так как они считаются наиболее красивыми и необычными. Это самый сложный и затратный вариант. Может включать в себя все вышеперечисленные виды. Такая крыша имеет нестандартные формы, как и здание.

Виды крыш - комбинированная

Разная высота стен позволяет создавать множество открытых и закрытых балконов и веранд. Большое количество составляющих частей понижает устойчивость покрытия к плохим погодным условиям, а множество стыков являются первопричиной протекания и порчи кровли. Поэтому для постройки необходимо использовать только качественные и дорогостоящие материалы.

Особенности крыши домов с мансардой фото

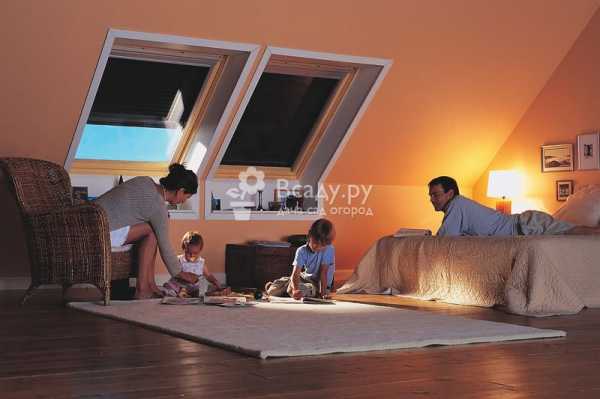

Мансардная крыша фото - детская

Крыши домов, состоящие из двух или более скатов, в большинстве случаев обустраивают под мансарду. Это не только красиво и уютно, но и рационально. Чтобы не засорять чердак ненужными вещами, целесообразнее оборудовать его под отдельную жилую комнату.

Мансардная крыша фото и ее преимущества

Обустройство чердака имеет свои плюсы:

  • увеличение жилой площади и её рациональное использование;
  • улучшение внешнего вида здания;
  • внутренняя отделка увеличивает плотность постройки;
  • быстрота и легкость оборудования;
  • невысокая стоимость новообразовавшейся жилой площади.

Крыша мансардного типа варианты

Крыша мансардного типа варианты - двухъярусная

Наиболее простой является мансардная крыша конструкция которой имеет треугольную форму, то есть находится под двумя ровными скатами.

Мансардные крыши частных домов фото:

  • одноярусная - сочетается с двухскатной или ломаной крышей;
  • одноярусная - с выносными консолями;
  • двухъярусная - с использованием смешанных опор.

Выбор типа мансарды полностью зависит от конструкции здания и инженерных расчетов. Также важную роль играют материалы для отделки, они должны соответствовать показателям предполагаемой нагрузки на поверхность.

Использовать помещение можно в любых целях: от детской комнаты до спортзала. Также это может быть библиотека или вовсе оранжерея (подразумевает наличие больших окон).

Так как мансарда находится непосредственно под крышей, то такую комнату следует хорошо утеплять. Для этого подойдет минеральная вата ТехноНиколь толщиной до 100 мм. Также необходимо позаботиться о гидроизоляции комнаты с помощью влагозащитной мембраны, например, ИЗОСПАН А плотностью 110 г на м².

Установка мансардных крыш

Прежде чем заниматься установкой, необходимо сделать экспертную оценку здания. Все работы по планированию и сборке лучше поручить профессионалом, поскольку малейшая ошибка может обойтись очень дорого. Чтобы несущие стены выдержали вес конструкции, для постройки используют легкие и прочные материалы, такие как деревянный брус или легкий металл. Не допускается использовать камень или цементный раствор.

Виды кровли крыш

Кровельное покрытие мансарды должно быть легким, но при этом устойчивым к механическим воздействиям. Его основная функция – это отвод дождевой и талой воды. Не последнюю роль играет и внешний вид. Красивая и аккуратная крыша привлекает внимание и облагораживает здание.

Виды кровли - металлочерепица

Виды кровли

Такие материалы, как листовой шифер или керамическая черепица, использовать не стоит из-за большого веса. Рассмотрим наиболее подходящие:

  • Металлочерепица. Это универсальный кровельный материал. Он довольно легкий (5 кг на 1м²) и состоит из листов оцинкованной стали. Металлочерепица очень скользкая, поэтому в зимнее время следует ограждать придомовую территорию на случай сползания большого количества снега. При покупке данной кровли лучше отдать предпочтение проверенным импортным производителям, например, Руукки (Финляндия) с толщиной листа 0,5 мм.
  • Битумная черепица. Мягкое кровельное покрытие, состоящее из небольших листов разнообразных форм и расцветки. Обладает хорошей гидро- и шумоизоляцией (например, во время дождя или града). Такая черепица проста в использовании, а по практичности не уступает металлической. Срок её эксплуатации может достигать 50 лет. Одним из ведущих производителей является Ruflex Runa (Россия).

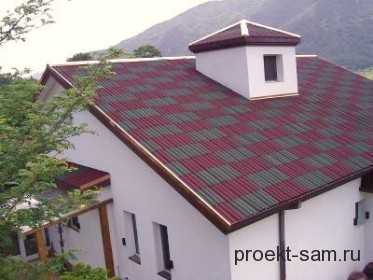

Виды кровли – битумная черепица

Полимерная черепица. Самый экономный, но непрактичный вариант. Покрытие состоит из песка и пластиковых отходов (тара, ПВХ пленка и т.п.). Срок его службы невысок, а стоимость установки сравнима с керамической черепицей.

Итог

Крыша – это защита жилища. Её внешний вид говорит о вкусах владельцев и выражает индивидуальность каждого здания. Правильная форма и конструкция являются залогом долгого срока службы, а обустроенная мансарда позволяет расширить жилую площадь.

vsadu.ru
