Правила прокладки скрытой и открытой электропроводки в загородном деревянном доме: рекомендации специалистов

Жилые постройки из дерева — одни из самых древних архитектурных сооружений. Но и в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают для возведения дома использовать древесину с экологическими качествами и естественной красотой, которой не сравниться ни один отделочный материал.

Да и среднестатистические жители городов, во владении которых есть небольшой дачный участок, отдают предпочтение сооружению несложных построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж они обязательно оснащаются электропитанием. Поэтому очень важно понимать, как выполнить разводку и подключение электропроводки в деревянном доме, чтобы её использование не подвергало опасности жизнь человека и сохранность его имущества.

Требования, предъявляемые к проводке в деревянных постройках

Для начала каждый желающий заняться самостоятельным подведением электричества в деревянный дом должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подсоединить розетку с выключателем далеко не достаточно. В первую очередь — это обусловлено повышенными требованиями безопасности использования электроприборов в постройках из дерева.

Лучше доверить все работы квалифицированным электрикам. Но быть осведомленным в основных правилах как пролагать электропроводку в деревянном доме нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электрической проводке в деревянных жилых строениях?

  1. Важно полностью исключить или по максимуму минимизировать возможность возгорания электрических кабелей, для недопущения передачи открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
  2. Основные показатели и характеристики используемых в проводке кабелей должны в точности соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно возникать любых проявлений нагрева вводного провода или клеммного соединения.
  3. Техническое состояние электрических проводов не должно допускать даже малейших рисков поражения жильцов дома или животных электрическим током.

Вопрос эстетической составляющей в условиях деревянных домов должен отойти на второй план. На сегодняшний день есть много вариантов решения данной проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик строения. Такие действия могут привести к необратимым последствиям.

Особенности ввода электричества в доме из дерева

Самым опасным участком электрической проводки считается вход проводов через стену чердака, изготовленную из древесины. Среди народных умельцев бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но использование такого материала неприменимо, так как в состав резинового изделия входит сажа, представляющая, собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резинового шланга могут появляться мосты, пропускающие, электричество с довольно высокими показателями удельного сопротивления. Из-за этого возникает нагрев кабеля на локальных участках, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электрической проводки и приведение последней в надлежащее состояние, то начать модернизацию нужно с ввода электрического кабеля в здание. При этом специалистами рассматривается два основных метода

того, как завести силовой кабель в деревянную постройку:

  1. Прокладка электрического силового кабеля под землёй является самой надёжной в плане безопасности, так как провода спрятаны от влияния внешних факторов. Но в плане стоимости такой вариант слишком затратный и подразумевает проведение земляных работ. По правилам прокладки подземной электропроводки глубина траншеи должна составлять не менее 80 см.
  2. Воздушная проводка, подразумевает работы на электрическом столбе, проводить которые без наличия необходимого допуска строго воспрещается. Это могут делать только квалифицированные электрики.

Участок электрической магистрали от высоковольтного столба к деревянному строению должен выполняться из проводов, сечение которых составляет более 16 мм. Оптимальными являются самонесущие алюминиевые провода, обладающие качественной изоляцией. Эксплуатационный ресурс такого кабеля должен составлять 25 и более лет.

Естественно, ввод такой линии внутрь помещения недопустим. Если следовать установленным правилам, прокладка электрических проводов с токонесущими частями из алюминия по легко воспламеняющимся конструктивным элементам дома строго запрещена. Поэтому в постройках из дерева можно прокладывать только проводники из меди.

Подключение электрического кабеля должно проводиться с наружной стороны дома. Для этого применяют специальные сжимы, благодаря которым обеспечивается качественный контакт, который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие сквозь деревянные стены или перекрытия между этажами обязательно должны заключаться в металлические гильзы. Благодаря такой дополнительной мере предосторожности достигаются следующие цели:

  • электрический кабель будет защищён от механических повреждений, обусловленных смещением конструкции дома в связи с усадкой или колебанием почвы;
  • металл огнеупорный материал, который надёжно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящее к нагреву и дальнейшему возгоранию электропроводки;
  • электропроводка в труднодоступных и малозаметных местах будет надёжно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентирована действующими правилами. В случае, если необходимо пролагать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. Это не допустит прогорания металлической гильзы при коротком замыкании. Данное правило применимо ко всем участкам электрической разводки в деревянном доме.

Прокладка проводов от ввода в дом к электрическому щитку

Ещё одним важным участком электрической проводки деревянных домов является промежуток от ввода до щитка распределения внутридомовой электрической системы. Особой специфичностью данного участка считается незащищенность последнего от перегрузки при помощи автоматов. А учитывая то, что его прокладывают в чердачном или подсобном помещении, то опасность пожара в случае короткого замыкания сильно увеличивается, так как полагаться на автоматическую защиту подстанции не стоит. Поэтому для решения проблемы используют два кардинальных способа.

  1. Кабель по всей длине заключается в трубу из металла, с параметрами, соответствующими установленным правилам. Но такой способ применим на коротких промежутках электросети протяжённостью до 3 м.
  2. Более приемлемым методом считается установка автомата, помещённого в герметический бокс прямо перед вводом линии в деревянное помещение. Порог срабатывания такого прибора должен быть на уровень выше основного автомата, размещённого в распределительном устройстве.

Ещё одним вариантом решения проблемы является размещение автоматов и электрического счётчика на внешней стене снаружи деревянного дома в отдельном защищённом коробе. Естественно, такой вариант самый надёжный хоть и неудобный для владельцев жилплощади.

Монтаж распределительных щитков

Электрический кабель ввода в деревянный дом напрямую без дополнительных ответвлений попадает в распределительный щиток, который состоит из следующих элементов:

  • короб из пластика или металла с местами под размещение прибора, контроля потребляемой электроэнергии и автоматических защитных устройств;
  • электрический счётчик с соответствующей опломбировкой;
  • двухполюсное или трёхполюсное автоматическое устройство защиты главного вводного кабеля;
  • защитные автоматы для внутридомовой разводки электропроводки в деревянном доме;
  • очень удобно, если в отдельную зону выделено гаражное и дворовое освещение, а также электроснабжение подсобных помещений.

Расчёт мощности автомата для каждой отдельно взятой зоны выполняется в индивидуальном порядке. Основным правилом, которым руководствуются при этом – это срабатывание защиты при возникновении перегрузки на слабом участке внутридомовой проводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при закупке аппаратной части распределительной системы, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки электропроводки в деревянном доме, то к самому безопасному можно отнести открытый вариант прокладки проводов. Плюс ко всему такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабеля прокладываются по внутренним стенам и потолку помещения. Для эстетической маскировки проводов

их можно задекорировать в ретростиле или поместить в декоративный короб из пластика.

Электрический кабель пролаживают в самозатухающий канал. При этом в строительных магазинах можно найти изделие, подходящее по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых вагонкой из дерева с ровными стеновыми поверхностями.

Использование кабелей в оплётке придаст электрической проводке состарившийся вид в ретростиле. Провода напоминают витые шнуры, закреплённые к деревянной стене через изолятор из керамики. Такой способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс ко всему такой тип проводов подчеркнёт общую стилизацию постройки.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то её монтаж очень трудоёмкий и в случае необходимости модернизации или ремонта электрических кабелей делает процедуру дорогостоящей и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу монтажа электрических кабелей.

Домовладельцы деревянных строений не хотят портить внешний вид отделки дома распределительными щитками и проводами. Закладка скрытой электропроводки начинается ещё на стадии проектирования здания. При этом в целях безопасности, провода помещаются в трубу из металла или оцинковки, которая обязательно должна быть окрашена. Для подъёма кабеля к розетке или выключателю обустраивается специальное защищённое от возгорания отверстие.

Монтаж электросетей в деревянных строениях скрытым способом должен выполняться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабеля, проходящие в перекрытиях здания, обязательно помещаются в металлический рукав или трубу из негорючей пластмассы.

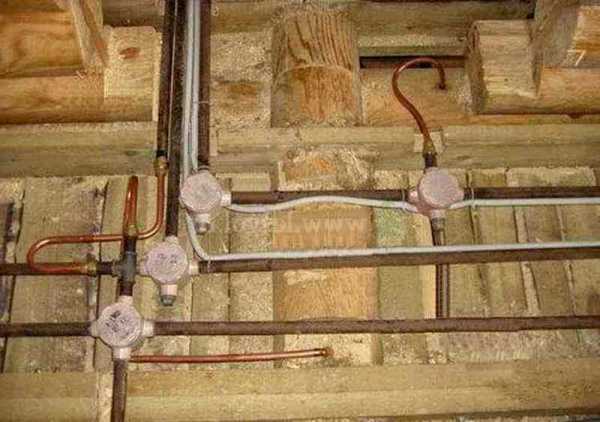

Также скрытый способ проводки может размещаться в заземлённых трубах из металла. Бревенчатые постройки зачастую усаживаются, что необходимо учитывать, не допуская воздействия брёвен на провода или металлические рукава. Для проводки кабелей сквозь стены используют специальные гильзы из металла. Но из-за того, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности монтажа электрических приборов

После изучения схемы разводки электрических проводов в деревянной постройке и нанесения разметки линий кабелей можно переходить к монтажу электрических распределительных устройств ­– розеток, светильников и выключателей. При этом крепление всех электрических узлов должно выполняться только на заранее подготовленной металлической площадке, закреплённой на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожаробезопасности в доме из древесины. Это правило касается и распределительных коробов.

Проблемой многих любителей самостоятельного ремонта при монтаже электрической проводки является несоблюдение норм и требований пожаробезопасности в деревянных постройках. Ни в коем случае нельзя использовать стандартные провода и электрические приборы, так как это противоречит правилам техники безопасности.

Прокладка электрической проводки в деревянных строениях должна выполняться только с учётом всех рекомендаций, что позволит гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

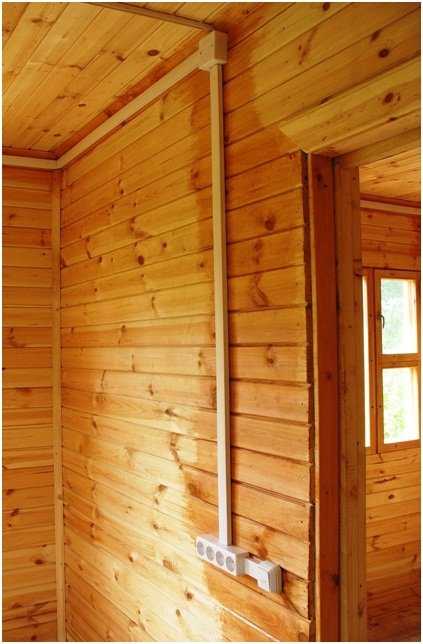

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

    Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

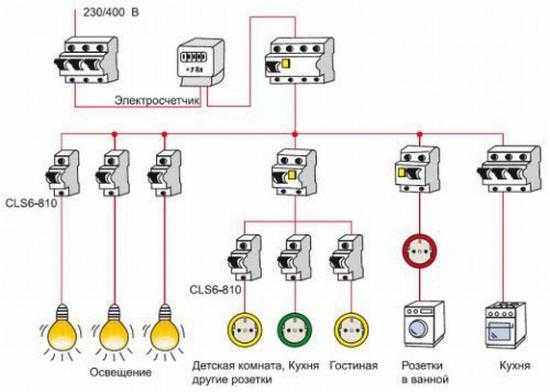

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

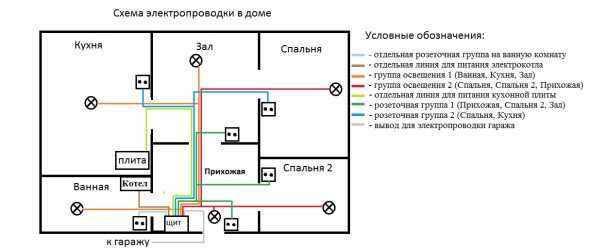

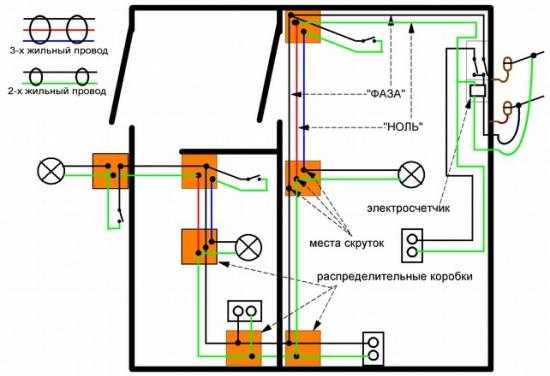

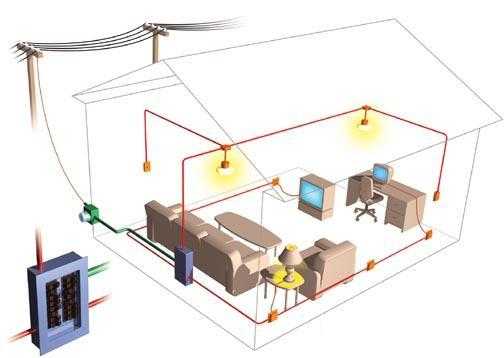

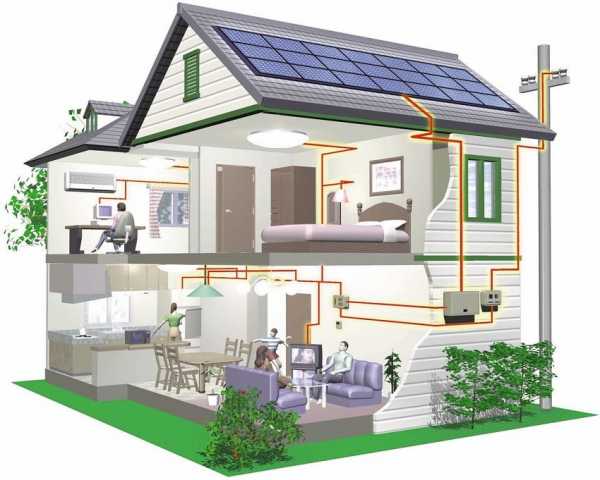

    Примерная схема электропроводки

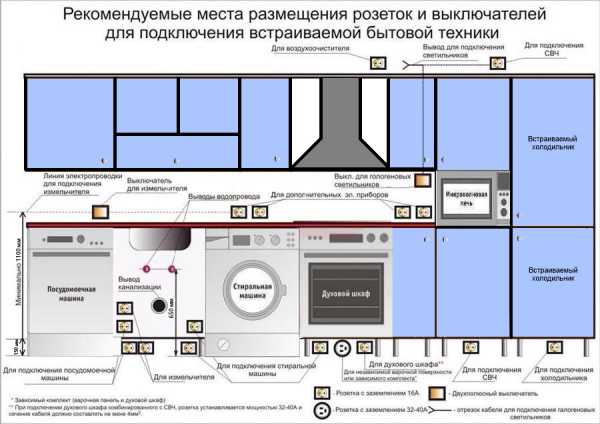

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

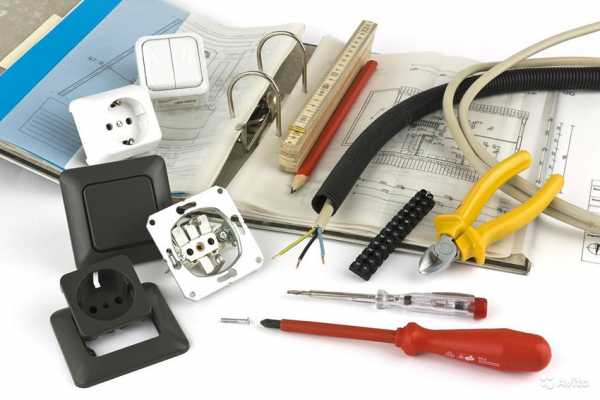

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

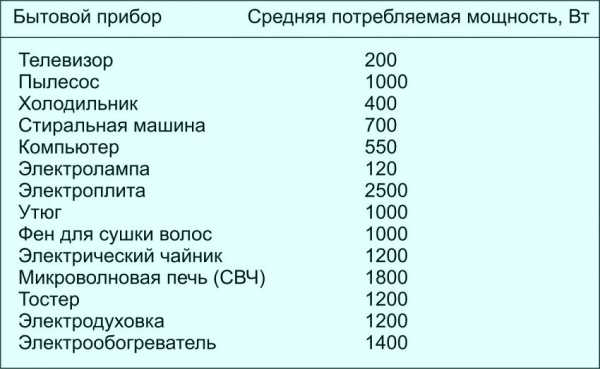

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

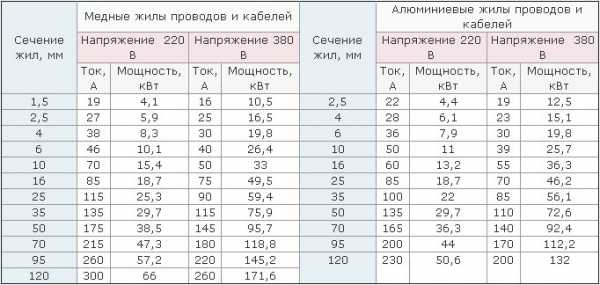

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

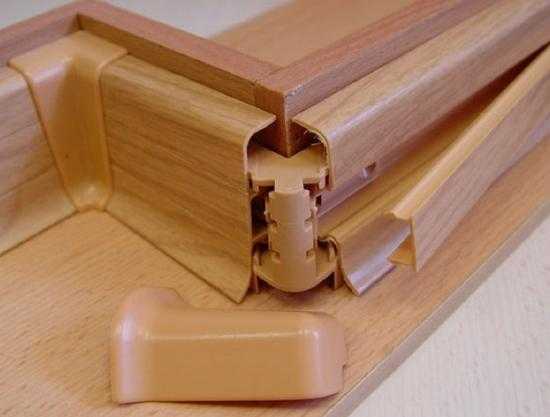

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

  1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
  2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
  3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

    Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

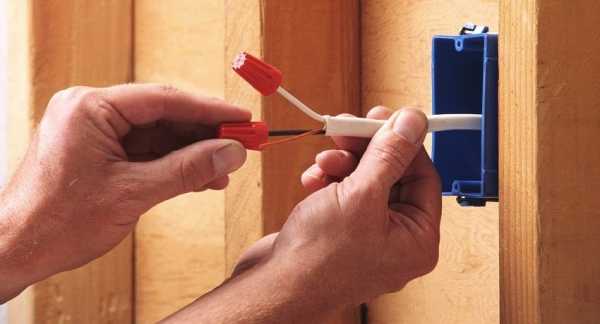

Внутри распределительной коробки кабель можно присоединить несколькими способами:

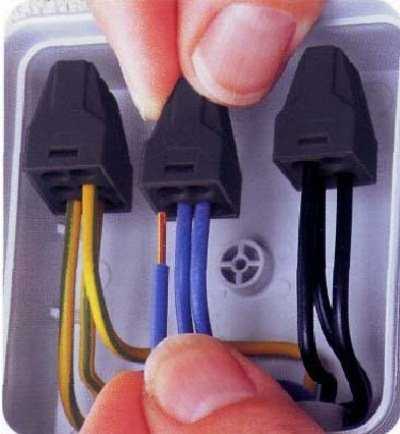

  1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

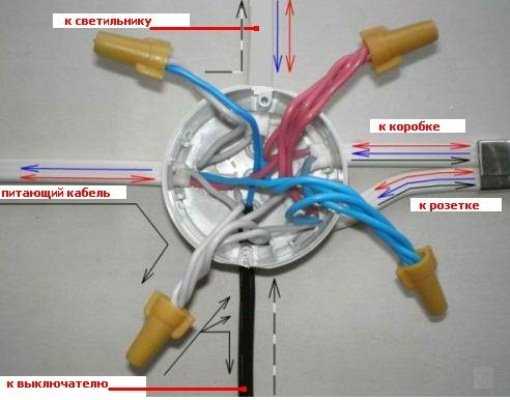

    Указана примерная разводка кабелей

  2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

    Проводки вставляются до щелчка

  3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

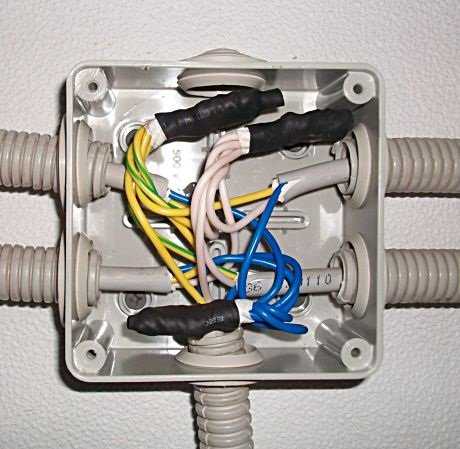

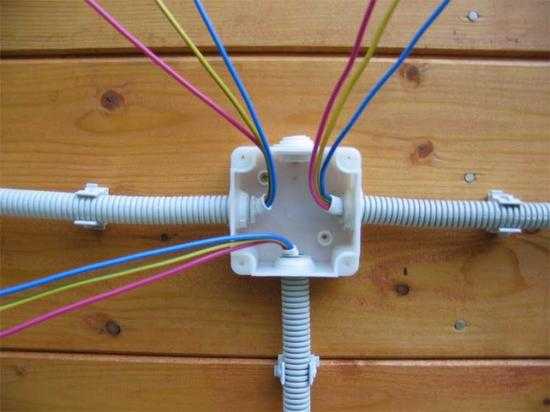

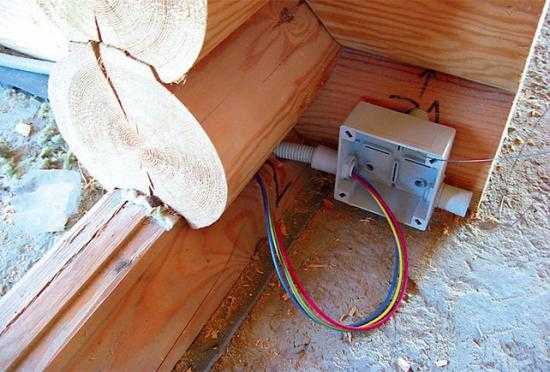

    К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

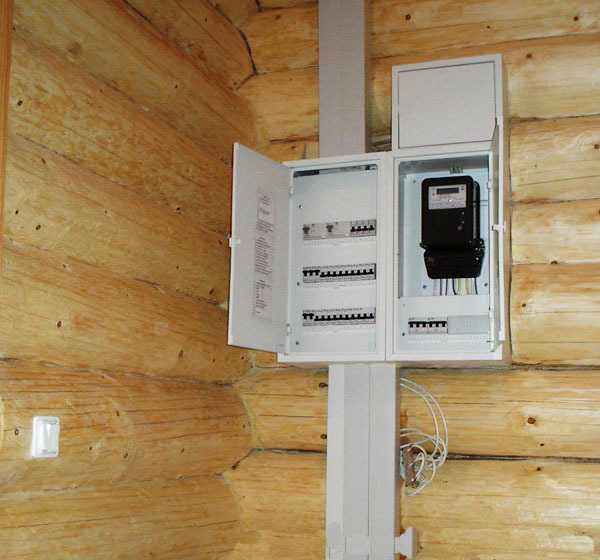

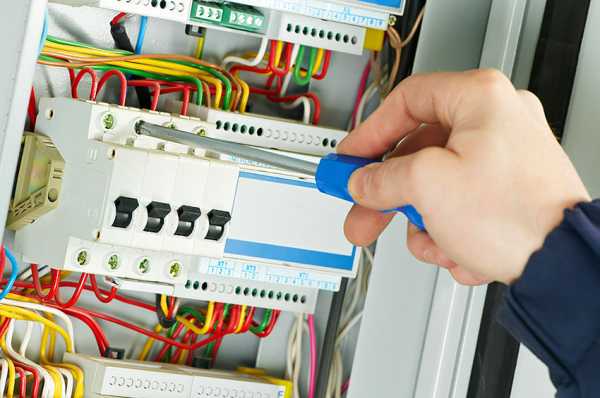

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

  1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
  2. Опломбированный счётчик расхода электричества
  3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

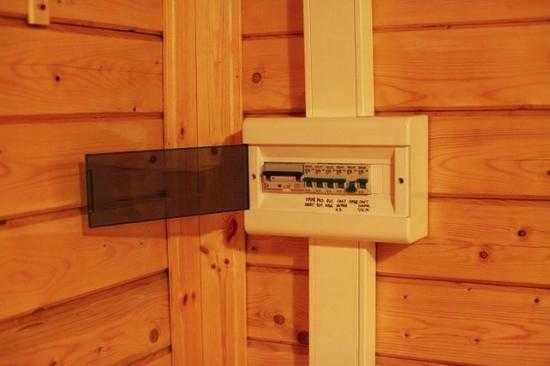

    Простейший вариант для деревянного дома

  4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
  5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

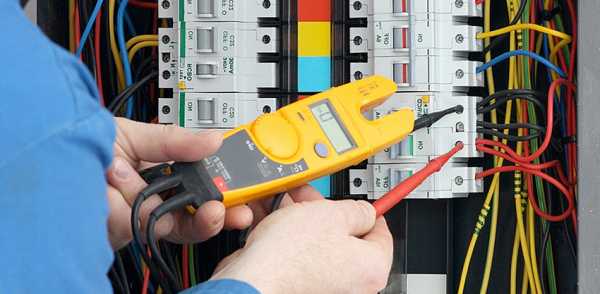

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

postroika.biz

Схема разводки электропроводки в деревянном доме: рассмотрим подробно

Схемы разводки проводки в деревянном доме

Деревянный дом имеет свои преимущества, но в связи с тем, что дерево является горючим материалом, электропроводка в деревянном доме требует особо тщательного подхода.

Ведь именно короткое замыкание является одной из наиболее частых причин пожаров в деревянных домах. Поэтому дабы избежать этого, лучше придерживаться установленных норм строительства и не надеяться на «авось».

Ввод электропитания в дом

Подключение дома к электрической сети осуществляется энергоснабжающими предприятиями и только при наличии проекта. Обычно такие компании осуществляют установку наружного счетчика и его подключение к электрической сети.

А вот выводы от счетчика до распределительного щита вашего дома вы уже монтируете самостоятельно и на этапе, предшествующем подключению к электроснабжению.

На фото представлен ввод питания дома от воздушной линии

Итак:

  • Согласно СНиП 3.05.06-85 п.3.18, проход кабелей и проводов через сгораемые конструкции должен осуществляться в отрезках трубы. При этом должны быть приняты меры, препятствующие скоплению и образованию воды в данном отрезке. Исходя из этого, обычно применяют стальную трубу, загнутую вниз.
  • Высота ввода воздушной линии в здании должна быть не менее 2,75 метра. При этом в отдельных случаях допускается снижение этого норматива до 2,5 метров. А расстояние до козырька крыши не должно быть меньше 200 мм.
  • А вот если ввод осуществляется не воздушной, а кабельной линией, то мы опираемся на ВСН 59-88 п. 12.1. Эта инструкция гласит, что глубина прокладки кабельной линии должна быть в пределах от 0,5 до 2 метров.
  • В местах прохода кабеля через конструкцию здания следует применять также металлическую трубу, которая должна не менее чем на 60 см выступать за пределы конструкций наружу. И не менее чем на 5 см внутри здания. При этом необходимо обеспечить уклон трубы наружу, что исключит скапливание в ней влаги.

Распределительный щит

Любая схема электропроводки в деревянном доме начинается с распределительного щита. Поэтому соблюдение правил его монтажа является достаточно весомым аргументом в борьбе за безопасность вашей электрической сети.

Регламентирует правила установки распределительных щитов п.7.1 ПУЭ.

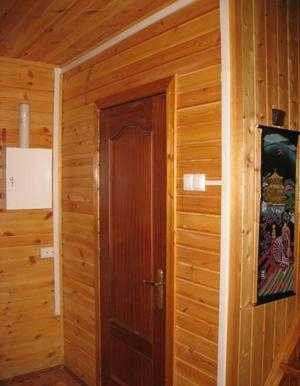

Распределительный щиток в деревянном доме

Итак:

  • Прежде всего, распределительные щиты следует располагать в удобных для обслуживания местах. Они должны иметь запорные механизмы и при наружной установке соответствующий класс защиты. Установка щита должна выполняться на несгораемую основу. Для этого обычно применяются металлические листы.
  • Распределительные щиты необходимо устанавливать в помещениях, не имеющих ответвлений систем вентиляции и канализации. Кроме того нельзя оборудовать щиты под санузлами, ванными комнатами и другими помещениями, из которых может произойти затопление щита.
  • Распределительные щиты должны устанавливаться не ближе чем в 50 см от трубопроводов горячего или холодного водоснабжения. А вот в помещениях, в которых проходит газопровод или обвязка вашего жидкотопливного котла, его оборудовать вообще запрещено.

Разводка проводки по дому

Электропроводка в деревянном доме внутренняя может быть открытого и скрытого типа. И если для кирпичных и бетонных домов более приемлемой считается проводка скрытого типа, то в деревянном доме значительно проще и менее затратно реализовать проводку открытого типа.

Разводка открытого типа

Открытой проводкой называется способ монтажа, когда провод монтируется непосредственно по элементам конструкций дома. Этот способ достаточно удобен, ведь вся проводка легко доступна для ремонта, монтаж не требует последующего капитального ремонта помещения, а для деревянного дома цена монтажа такой проводки значительно ниже.

В то же время при открытом способе монтажа страдает внешний вид помещений, ведь инженерные коммуникации находятся на виду.

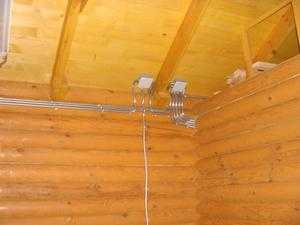

Открытая проводка в деревянном доме

  • Выбор способа монтажа открытой электропроводки зависит от типа используемого провода. Например, если вы используете кабель в несгораемой оболочке, то его можно монтировать непосредственно по стенам дома. Но такой кабель имеет не очень привлекательный внешний вид, да и его стоимость достаточно велика.
  • Обычно электропроводка открытая в деревянном доме выполняется посредством коробов и труб из несгораемых материалов. На рынке сейчас представлено огромное количество таких коробов с различными размерами и цветовой гаммой. Это позволяет подобрать короба для любого пломещения.

Обратите внимание! Согласно п.2.1.61 ПУЭ, при выборе коробов следует учитывать, что для коробов с крышками суммарный диаметр проложенных в нем проводов не должен превышать 40% диаметра короба. Если же короб не имеет съемных крышек, то суммарный диаметр проводов не должен превышать 35% диаметра.

  • Кроме того, проводку открытым способом, согласно таблицы 2.1.3 ПУЭ, можно монтировать на роликах и изоляторах с подкладкой несгораемых материалов. В качестве таких материалов может подойти либо асбестовое полотно, либо листы железа.

Обратите внимание! При использовании несгораемых подкладок стоит учитывать, что они должны выступать за пределы провода не менее чем на 10 мм с каждой стороны.

  • Высота монтажа электропроводки открытым способом, согласно п.2.1.52 ПУЭ, должна быть не ниже 2,5 метров. При этом это не относится к спускам к выключателям и розеткам.
  • Если электропроводка в деревянном доме открытая, то при проходе проводов через перекрытия они должны помещаться в металлическую трубу. Она обеспечивает не только быструю смену проводов при ремонте, но и необходимый уровень защиты сгораемых перекрытий.
  • Открытая электропроводка не должна располагаться ближе чем в 50 мм от трубопроводов и ближе чем в 100 мм от газопроводов. Кроме того, при параллельной прокладке провода и трубопровода на расстоянии менее чем 250 мм следует защитить провод от механических повреждений. Обычно для этого используется металлическая труба или гофра.

Разводка скрытого типа

Скрытой проводкой называется такой вид монтажа, при котором провода располагаются внутри конструктивных элементов. В нашем случае это могут быть полы, стены или потолок.

К преимуществам скрытой проводки в деревянном доме можно отнести только скрытие инженерных коммуникаций. В то же время выполнить такие работы своими руками достаточно сложно, стоимость всех необходимых материалов достаточно велика, а ремонтировать проводку при таком способе монтажа практически невозможно.

Скрытая проводка в деревянном доме

Итак:

  • Электропроводка в деревянном доме скрытая также монтируется в зависимости от кабельно-проводниковой продукции. Так кабели, выполненные из несгораемых материалов, могут монтироваться непосредственно в элементах конструкций. Кабели, выполненные из несгораемых материалов, имеют в конце маркировку «внг» (выполнены из несгораемых материалов).
  • Если провода или кабель выполнены из трудносгораемых материалов, то их можно монтировать только с подкладкой несгораемых материалов со всех сторон, с которых возможен контакт с элементами конструкции. К трудносгораемым материалам относятся кабели, имеющие в конце маркировку «нг» (не поддерживающий горение).

Стоит отметить! Что правила нормируют толщину слоя оштукатуривания. Она должна быть не менее 1 см. Кстати, при подкладке несгораемых материалов в скрытой проводке выступ с каждой из сторон тоже должен быть не менее 1 см.

  • А вот обычные кабели и провода из сгораемых материалов можно монтировать тремя способами:
    1. Можно подкладывать под провод несгораемые материалы с последующим оштукатуриванием проводов со всех сторон. Но для деревянных домов это не самый удачный вариант.
    2. Можно выполнять монтаж в трубах и коробах из трудносгораемых материалов. При этом под трубы и короба требуется подкладка из несгораемого материала.
    3. А вот в трубах и коробах из несгораемых материалов возможен монтаж непосредственно в элементах конструкций. Именно этот способ обычно и используют. А в качестве защиты применяют стальные или медные трубы, а также металлическую гофру.
  • При использовании труб, коробов и гофры из металла, следует помнить о том, что п.2.1.63 ПУЭ требует обеспечить невозможность скапливания влаги в таких трубах. Поэтому их следует монтировать под небольшим углом.
  • Кстати, использование вентиляционных каналов для прокладки скрытой проводки запрещено. Этот запрет не касается только отдельных проводов, которые могут пересекать вентиляционные каналы.

Вывод

В нашей статье мы остановились лишь на основных требованиях при монтаже электропроводки в деревянном доме.

Сам же процесс прокладки практически не отличим от монтажа провода в любом другом доме. Поэтому многочисленные видео и другие статьи на нашем сайте помогут вам разобраться со всеми нюансами этого процесса.

elektrik-a.su

Монтаж электропроводки в деревянном доме своими руками

Деревянные дома давно, несколько тысяч лет назад, доказали свою актуальность и не вызывают сомнений в практичности и обоснованной цене. По-настоящему адаптировать к условиям комфортного проживания деревянные конструкции начали все же относительно недавно. Электричество в принципе есть энергия небезопасная, а в деревянном доме, и подавно. Поэтому, занимаясь электрификацией постройки из дерева нужно жестко соблюдать определенные правила, о которых мы сегодня поговорим.

Содержание:

  1. Правила электропроводки в деревянном доме
  2. Монтаж электропроводки в деревянном доме, схема
  3. Прокладка кабелей, закрытая и ретро электропроводка
  4. Открытая проводка

Правила электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме своими руками имеет определенные особенности и отличия от электрификации каменных построек. Безопасность — вот что должно стоять во главе угла при проектировании и проведении электрификации деревянных домов.

О правилах и тонкостях прокладки электрических коммуникаций можно говорить долго, тем не менее, есть ряд основных правил, которые просто необходимо неукоснительно соблюдать:

  1.  Все проводники электрического тока должны быть тщательно изолированы с помощью негорючего материала.
  2. Крайне нежелательно использовать алюминиевые проводники, стоит отдать предпочтение медным жилам.
  3.  Электропроводка должна быть преимущественно открытого типа.
  4.  Экономить на материалах и устройствах не стоит. Китайский бюджет приводит к частым поломкам и непредвиденным авариям.
  5. Расчет толщины кабеля необходимо выполнять максимально точно, учитывая 30% запас.
  6.  Необходимо постоянно сверяться с нормами и стандартами, установить автоматику в распределительном щитке.

Базируясь на этих простых правилах, можно выполнить монтаж безопасно и качественно.

Монтаж электропроводки в деревянном доме, схема

Схема разводки — это начальный и, пожалуй, один из основных этапов электрификации деревянного здания. Проект разводки можно составить своими руками, если есть достаточные знания в бытовой электротехнике. Это можно сделать и без образования, главное проконсультироваться с людьми, которые занимаются этим постоянно. Без схемы монтаж проводки займет море времени и может принести массу неприятных сюрпризов.

Поэтому, вначале — схема разводки и ее основные правила:

  1. Любая электроточка должна находиться в пределах досягаемости, к ней в любой момент можно подступиться для обслуживания и ремонта. Выполнив этот пункт, можно значительно упростить себе жизнь в дальнейшем.
  2.  Схема разводки электроточек должна быть согласована с общим планом дома, в том числе, с планировкой расстановки мебели — нельзя допускать, чтобы мебель перекрывала доступ к выключателям и розеткам.
  3. Все выключатели устанавливаются на одинаковой высоте, удобной пользователю. Сегодня нет жестких норм по их размещению. Розетки должны быть спланированы так, чтобы не было необходимости в использовании дополнительных удлинителей. Розетку размещают на высоте 30-40 см от уровня пола. Есть определенные нормативы по размещению розеток — на 6 квадратах должна быть 1 розетка. Тем не менее, это не относится к кухне, где их должно быть минимум 3 штуки, независимо от площади. Розетка не должна быть смонтирована ближе, чем полметра до металлических конструкций.
  4. Не допускается монтаж диагональных линий проводки. Вся проводка должна быть смонтирована строго вертикально или горизонтально.

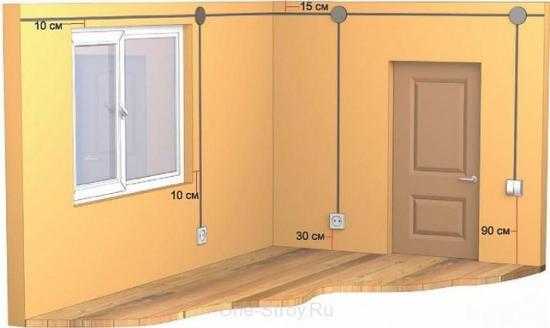

    Размещение линий проводки: 100 мм от карнизов и балок, на 150 мм ниже уровня потолка.
    Размещение спусковых линий: 150 мм от проемов и окон, но при нижней разводке расстояние 150 мм сохраняется, применительно к поверхности пола.
  5.  Все провода прокладываются в гофрированных изоляционных рукавах и трубах, а все соединения выполняются в распределительных коробках.
    Конечно, конкретный план разрабатывается по месту и для определенного дома, но приблизительная схема представлена на рисунке.

Прокладка кабелей, закрытая и ретро электропроводка

Ретро электропроводка используется уже довольно редко или в тех случаях, когда нагрузки на линию небольшие, площади маленькие, а бюджет ограничен. Она представляет собой прокладку провода прямо по стене и фиксацию его на керамических изоляторах роликах. При применении хорошего провода, такая проводка довольно практична и стоит недорого — не нужно покупать короба, металлорукав, гофрорукав и прочие средства изоляции. Но при сложных схемах монтажа она не сможет обеспечить достаточный уровень функциональности.

Можно проводить скрытую проводку в трубах, но в этом случае придется применять протяжку проводов сталистой проволоки по трубам. Кроме того, что это не совсем удобно, в некоторых случаях приходится вносить коррективы и добавлять провода, или наоборот, удалять. А в этом случае такие меры будут проблематичны. К тому же нужно разбить всю линию на конкретные участки, а после соединить в одну цельную линию, что несколько снижает скорость монтажа.

Открытая проводка

Открытая электропроводка совсем не означает, что провода будут постоянно в поле зрения. Есть для этого специальные электроплинтусы, которые могут прятать весь провод, а при необходимости открывать к нему доступ. Также, кроме плинтуса, есть еще несколько вариантов, о которых мы еще не говорили:

  • прокладка в каналах;
  • скобяная проводка;
  • прокладка в гофре.

Наиболее эффективным стал электроплинтус, поскольку внутри его корпуса осуществляется надежная фиксация, которая позволяет быстро и легко электрифицировать деревянный дом или дачу.

Монтаж электропроводки цена которого зависит от площади и количества потребителей, может смело проводиться своими руками, выполняя основные правила безопасного подключения и соединений.

nashprorab.com

Проводка в деревянном доме своими руками схемы

Загородное строительство – вполне устоявшийся тренд в области строительной индустрии. Неудивительно, что, желая жить вне города, люди стремятся создать максимально комфортабельное и вместе с тем высокофункциональное и экологичное жилище. Практически идеальным решением в этом плане станет возведение деревянного дома. Преимущества таких построек очевидны даже для детей:

  • Они строятся преимущественно из экологически чистых стройматериалов.
  • Строительные процедуры отнимают небольшое количество времени.
  • Здание, возведенное профессионалами, по надежности и прочности нисколько не уступает кирпичным аналогам.

Однако, несмотря на вполне понятные достоинства, у таких архитектурных объектов есть и существенный минус – слишком высокий уровень пожароопасности. Для того, чтобы ликвидировать возможные риски, связанные с возгоранием, необходимо удостовериться, что электропроводка в деревянном доме организована должным образом. Специалисты, имеющие многолетней опыт работы в данной сфере, утверждаю, что к организации электропроводки выдвигаются достаточно серьезные требования. В целом, не исключается возможность собственноручной прокладки проводки. Однако, делая выбор в пользу данного варианта, стоит как следует уяснить даже наимельчайшие правила установки системы.

Делаем электропроводку в деревянном доме своими руками



Этапность работы

Очень важно соблюдать рекомендованную профессионалами этапность выполнения операций. В противном случае система может не просто не работать, но и нанести серьезный вред жилищу и здоровью людей. Профессионалы называют такие ступени:

  • предварительное составление чертежей, схем, проекта, произведение расчетов относительно общего уровня мощности устанавливаемого оборудования;
  • подбор оптимальных составляющих, а именно – кабелей, монтажных элементов, электрической аппаратуры;
  • непосредственная прокладка и последующая разводка кабелей по точкам, заданным в проекте;
  • установка электроаппаратуры, светильников, розеток, выключателей;
  • монтирование УЗО и элементов заземления;
  • проведение испытательных тестов.

Каждый этот этап, во избежание неприятностей в процессе работы, стоит рассмотреть намного более подробно.

Схема кухонной электропроводки



Схема кухонной электропроводки



Первый этап – создание проекта

Грамотное проектирование системы подачи электричества предполагает осуществление нескольких видов работ:

  • Черчение плана архитектурного объекта, на полученной схеме необходимо обозначить месторасположение каждого электрического прибора: розетки, светильники и прочее.
  • Прямо на чертеже нужно написать максимальные показатели мощности описанных ранее приборов, учитывая, помимо прочего, пусковые токи электрических двигателей.
  • Определение групп, по которым будут подключены осветительные устройства. Как правило, в небольших домах легко можно обойтись созданием одной группы.
  • Важно заранее предусмотреть каким образом будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется в качестве дачи, стоит организовать отдельный от общей системы выключатель автоматического типа. Благодаря этому у владельца дачи появится возможность обесточить здание на срок, когда оно пустует, а внешнее освещение оставить в рабочем состоянии.
  • Если в рамках систем здания присутствуют электроприборы с большой потребительской мощностью, то их также придется подключать к отдельному автоматизированному выключателю. В связи с высоким уровнем потребительской мощности необходимо проложить дополнительный кабель для таких приборов. Речь идет о электрических печах и плитах, водонагревателях, конвекторах и прочей аппаратуре.
Подходящий кабель выбирают исходя из потребляемой мощности электроприборов



Для того чтобы определиться с вводным автоматическим выключателем, придется произвести суммирование общей массы нагрузки на систему подачи электричества. Кроме того, по каждой из предусмотренных в проекте групп нужно посчитать максимальный уровень мощности потребления.

Разработку проекта электроснабжения деревянного дома лучше доверить специалистам



Следующий шаг – подбор аппаратуры и кабельной продукции

В процессе осуществления подготовительных работ перед непосредственной прокладкой электропроводки необходимо осуществлять остаточно сложные расчетные операции, в соответствии с результатами которых можно будет подобрать оптимальный вид кабеля. Однако если вы решились разобраться со всеми собственными силами, то достаточно лишь ознакомиться с данными, предложенными в таблице. Стоит отметить, что в зависимости от сечения кабеля определяется количество потребляемой мощности, на которое он рассчитан.

Таблица которая поможет выбрать провода для электропроводки



Наиболее популярные варианты

Для того, чтобы ваша система подачи электроэнергии еще много лет не напоминала о себе, стремитесь подобрать оптимальный тип кабелей. Так, в рамках отечественного рынка представлены изделия, улучшенные дополнительным изоляционным слоем, но, в то же время, достаточно доступные по своей стоимости. Широко применяются изделия, выполненные из алюминия, однако, он не так надежен, как утверждают производители.

Как подобрать розетки?

Конечно же, невозможно представить современный дом без определенного количества розеток. Чтобы подобрать такие изделия руководствуйтесь следующими параметрами:

  • расчетное количество пропускаемого тока;
  • тип монтажа, то есть назначение для систем внешнего или скрытого типа.

Блоки изделий подбирают в соответствии с количеством предусмотренных мест, в то время как выключатели выбирать по необходимому числу клавиш. Случается, что приходится объединять определенное количество выключателей в рамках одного блока.

Будущие розетки в деревянной стене

Ввод автомата и электропитания

Очень важным этапом в прокладке проводки на базе деревянного дома является определение вводного кабеля. Такой выбор осуществляется в соответствии с наивысшим уровнем мощности всех единиц электрического оборудования в здании. Данный вопрос достоин тщательного рассмотрения чаще в тех случаях, когда производятся реконструкционные работы в отношении электропроводки. Сечение вводного провода должно быть рассчитанным на достаточно большое количество напряжения, в противном случае риск возгорания приобретает серьезный характер.

Автоматический выключатель



Функционально назначение вводного автоматического выключателя является резервация групп контактов, а также, при необходимости, отключение подачи электрической энергии по всему дому. Между тем, отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. В то же время автоматика обязана выдерживать даже повышенные нагрузки и не вызывать перебоев в электропитании.

Для того, чтобы определить какие именно изделия из данной категории приобрести для проводки в собственном деревянном доме лучше обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:

  • вычисление общей суммы мощности всех электрических приборов в доме;
  • расчет минимального показателя тока для короткого замыкания при учете кабельного сечения;
  • расчет кратности определенной силы тока к его номинальному значению.
Таблица средней потребляемой мощности бытовых приборов



Где установить автоматику?

Традиционно месторасположение автоматических приборов данной категории определяется уже после монтажа счетчика. Если понадобится установить прибор до счетчика, то придется прибегнуть к обязательному опломбированию. В рамках распределительного щитка необходимо произвести монтаж вводного автомата, УЗО, счетчика и выключателей различных групп электроснабжения. Во избежание неудобств корпус данного распределительного щитка необходимо заземлить.

Монтаж электропроводки в деревянном доме должен быть выполнен с учетом всех требований и правил



Установка элементов конструкции

Прежде, чем приступить к непосредственной прокладке электрических проводов в собственном деревянной доме, необходимо определиться с месторасположением трассы и произвести монтаж распределительных коробок. Кроме того, необходимо нанести разметку в местах будущего монтажа розеток, светильников и выключателей. Кабель подходящего сечения должен укладываться в полном соответствии с проектом электропроводки в конкретном доме.

Варианты прокладки провода

Если после работ по организации электропроводки предполагается полная обшивка стен, то собственно прокладка осуществляет внутри металлорукава или трубы. Иначе электрические провода сильно испортят интерьер. В данном случае стоит отказаться от использования гофротрубы, так как велик риск возгорания под напольным покрытием, ликвидировать которое весьма затруднительно. Если же вы решили применить внешний тип укладки проводов, воспользуйтесь кабель-каналом. Такие изделия изготавливаются из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам широкое разнообразие таких изделий с различными цветами и параметрами. Благодаря дизайну «под древесину» кабель-канал прекрасно дополнить интерьер деревянного дома.

Как провести провод в канале?

Вначале нужно произвести разметку трассы и подобрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При монтаже снимается крышка канала и при помощи саморезов он фиксируется на положенном месте. Далее монтируются коробки распределительного типа в точках соединения проводов. Следующим шагом будет установка оснований осветительных приборов и розеток, а далее непосредственно в кабель-канал укладываются провода. Вся эта конструкция закрывается специальной крышкой. Нехитрые операции позволят вам быстро и качественно установить проводку без потерь статических свойств помещений.

Не забудьте об УЗО и заземлении

Если в рамках схемы подачи электроэнергии задействовано оборудование с большой потребительной мощностью, необходимо провести его отдельное заземление.

Для того, чтобы осуществить заземление, нужно обзавестись тремя штырями из металла, а также трехметровым по длине уголком. Понадобятся также метровые обреки уголка, при помощи которых будет обеспечено соединение штырей. Для начала выкапывается небольшая траншея по типу равнобедренного треугольника. В ее углах фиксируются штыри, соединенные обрезками. На одном из зафиксированных штырей закрепляется проводник заземления, который одновременно выводится на базу распределительного щитка и монтируется на заземляющей шине.

Пример схемы разводки электропроводки в деревянном доме



Последний шаг – проведение испытаний

По окончании всех необходимых работ очень важно произвести комплексное тестирование конструкции. В данном случае нужно обращаться исключительно к специалистам в соответствующей отрасли. Профессиональный тест состоит из таких мероприятий:

  • замер уровня сопротивления изоляции;
  • определение сопротивления проводника заземления, а также петли типа «фаза-ноль»;
  • осуществление прогрузки автоматов;
  • проверка качества работы системы УЗО.

По результатам произведенных тестирований составляется соответствующий протокольный документ. В нем закрепляется факт проведения профессиональной проверки и ее результаты. Полученный протокол засвидетельствует правильность осуществления всех этапов работ. Данный документ понадобится при сотрудничестве с энергоснабжающим предприятием. Кроме того, выданный профессионалами протокол пригодится и в деле опломбирования счетчика. Специалисты рекомендуют самостоятельно приклеить к тыльной стороне счетчика разработанные вами на этапе проектирования схемы и чертежи электропроводки.

jsnip.ru

Электрика в деревянном доме своими руками

Современная жизнь окружает нас множеством электрических приборов. Соответственно, электрическая проводка необходима в любом доме, независимо от его расположения или материала, из которого он сделан.

Но проектирование и укладка электрической сети в деревянном доме имеет свои особенности и специфику, которую надо знать перед началом работ.

Электрика в деревянном доме: основные требования

В зависимости от типа прокладки выделяют два основных способа:

  • Открытая. Кабель прокладывается поверх деревянных конструкций, при этом любой желающий имеет к ним доступ.
  • Закрытая. Кабель прокладывается внутри слоя штукатурки или специального кабель – канала.

Важно соблюсти все требования пожарной безопасности. В зависимости от способа укладки кабеля они следующие.

При открытой прокладке кабелей разрешается использовать один из следующих способов:

  • Укладка в электротехнической гофрированной трубе. Она сделана из пластика, который не поддерживает горения и не дает воспламениться несущим конструкциям. Такой способ обладает большим количеством эстетическим недостатков.
  • Укладка в пластиковый кабель-канал. Сделанный из пластика не подверженного горению, он легко прокладывается, но обладает некоторыми недостатками. Так как конструкция короба жесткая, а деревянные дома дают усадку в лучшем случае 1 см на м, то они деформируются и трескаются. При этом небольшое количество фурнитуры, уголков и заглушек сильно сужают варианты дизайна.
  • Прокладка на изоляторах. В настоящее время набирает популярность прокладка открытым способом на изоляторах. Кроме того, что такой способ полностью пожаробезопасен, он еще и эстетичен. При дизайне помещений в стиле ретро органично вписывается такой способ.

Закрытая прокладка электропроводки требует больших трудозатрат, но при этом никак не влияет на общий дизайн помещения.

Способов его безопасной укладки всего два:

  • В специальную металлическую трубу. Она укладывается внутри массива из древесины и защищает его от огня. Если работа по укладке проведена аккуратно и все швы заделаны, то никто не заметит, где она проходит.
  • Внутри штукатурки. Если стена оштукатурена, то можно проложить провод внутри отделки. Единственно, необходимо чтобы между проводом и древесиной, а так же между проводом и внешним слоем должно быть не меньше 10 мм.

Проект электроснабжения деревянного дома

Проект электрической сети дома должен учитывать следующие факторы:

  1. Расположение всех основных электроприборов. Их расположение легко просчитать – стиральная машинка в ванной, холодильник и электроплита на кухне, телевизор в гостиной и так далее. В жилых комнатах необходимо предусмотреть несколько розеток для бытового пользования.
  2. Способ прокладки. Можно полностью проложить все провода снаружи, внутри несущих конструкций или совместить эти два способа.
  3. Выбор кабелей. В зависимости от силы тока, для безопасной работы необходимо разное сечение и различный тип кабелей.
  4. Короба и подрозетники. В зависимости от того, наружние розетки и выключатели будут или внутренние, требуется различный тип подрозетников.

Когда все основные моменты будут учтены, необходимо проконсультироваться со специалистом и разработать окончательный проект и смету.

Электрика в деревянном доме: схемы прокладки кабелей

Требования к прокладке кабелей такие же, как и в обычных домах:

  • Все соединения должны размещаться в специальных коробах.
  • Прокладка проводов должна производиться на расстоянии не менее 20 сантиметров от углов стен.
  • Все провода прокладываются прямолинейно, а повороты должны производиться строго под прямым углом. Это необходимо, чтобы впоследствии иметь представление, где проходит провод и случайно не повредить его.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

В зависимости от типа прокладки используются различные типы розеток, кабелей и выключателей.

При внешней прокладке используются накладные типы розеток и выключателей, которые не требуют подрозетников, а кабель должен быть именно для внешней прокладки. Он имеет дополнительный слой изоляции, который защищает провода от повреждения.

Внутренняя прокладка не требует такого провода, розетки и выключатели используются для внутреннего монтажа. То есть в стены сначала врезаются подрозетники, а потом в них фиксируются электротехника.

Больше никаких требований к элетротехнической продукции, кроме эстетических не предъявляется.

Выбор кабелей для ввода и электропроводки

Так как примерное количество и мощность приборов в каждой комнате известно, то легко можно рассчитать необходимое сечение. Суммируем потребляемую мощность всех электроприборов и получаем потребление всей в комнате в целом. Для определения сечения провода следует воспользоваться следующей таблицей:

Сечение токопроводящей жилы, мм Напряжение, 220 В
ток, А мощность, кВт
1,5 19 4,1
2,5 27 5,9
4 38 8,3
6 46 10,1
10 70 15,4
16 85 18,7

Выбор типа и номинала автомата защиты

Аналогично тому, как считали потребления каждой комнаты в отдельности, суммируем всё электропотребление дома. Полученное число умножаем на 0,8, так как далеко не все приборы будут работать одновременно.

Именно такое значение должно быть у автомата, или максимально близкое к нему. Ни в коем случае нельзя брать автомат защиты на больший уровень тока, так как при коротком замыкании это вызовет задержку срабатывания.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах. Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО. Но важно предусмотреть свободный доступ к нему со стороны взрослых.

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

  1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
  2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

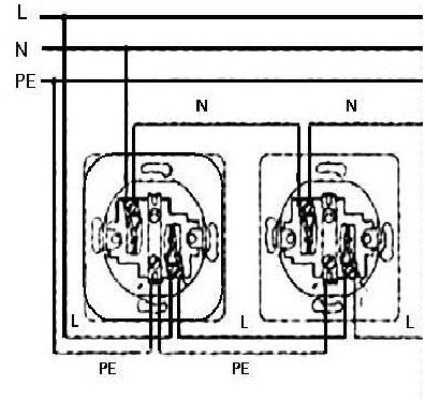

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

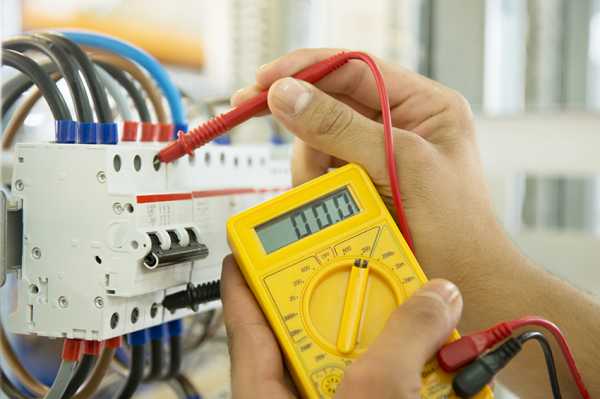

Как испытать электропроводку

Для проверки работоспособности электропроводки используется специальное оборудование. Тестером проверяется наличие напряжения и сила тока. Если они не отличаются от рассчитанных, то можно с уверенностью пользоваться электросетью и не беспокоится о безопасности.

Правила безопасности и эксплуатации

Правила эксплуатации для закрыто выполненной электропроводки не предъявляют никаких требований к жильцам. Важно не перегружать её и не более.

Открыто выполненная электропроводка требует большего внимания:

  • Мебель. Она не должна примыкать к проводам, желательно чтобы между ней и проводкой было не менее 5 см.
  • Шторы. Так как это легковоспламеняющийся материал, то они не должны располагаться вблизи проводов.
  • Дети. Проводка должна быть надежно закреплена и закрыта от детей. В противном случае они могут оторвать провод и повредить его изоляцию.

Несмотря на большее количество требований и большую их жесткость, самостоятельно проложить электропровод можно. Необходимо просто внимательно подойти к каждому этапу и выполнить их предельно аккуратно и правильно.

Электрика в деревянном доме своими руками — схемы и инструкции

Оценка: 5 2 голосов

Читайте также:


okarkase.ru

Электропроводка в деревянном доме — скрытая и открытая

В загородной застройке в наши дни происходит возрастание доли деревянных строений, ведь они имеют много преимуществ. Однако кроме положительных качеств существуют и отрицательные черты: быстрая воспламеняемость и сгораемость. Поэтому качественная электропроводка в деревянном доме имеет большое значение, а монтажные работы требуют особых умений.

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.

Расположение электроустановочных приборов в деревянном строении должно быть заложено еще на стадии проектирования

Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.

После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом. Чтобы узнать подробнее, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.

Воздушный способ прокладки внешней электропроводки самый оперативный и экономный

Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

[include id=»1″ title=»Реклама в тексте»]

Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки ↑

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

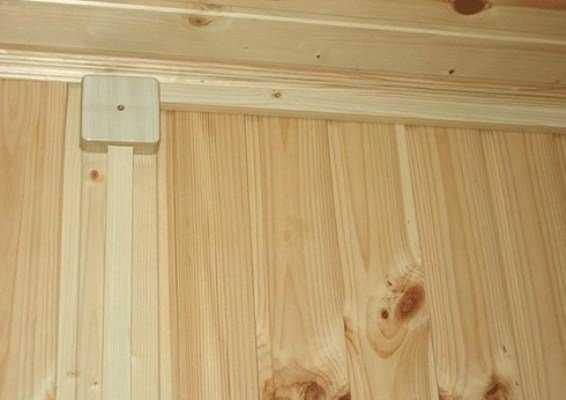

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

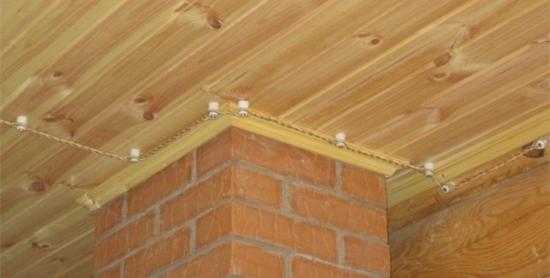

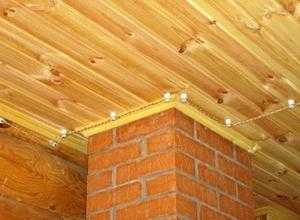

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Особенности скрытой проводки ↑

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

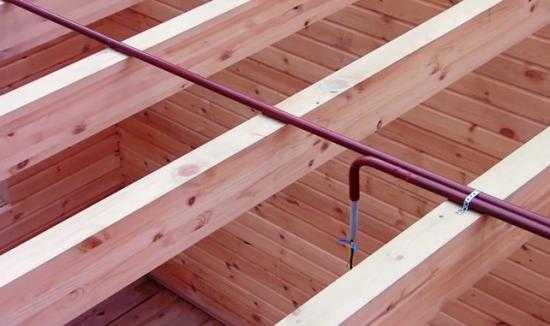

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

Разметка электропроводки в деревянном доме

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

[include id=»2″ title=»Реклама в тексте»]

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

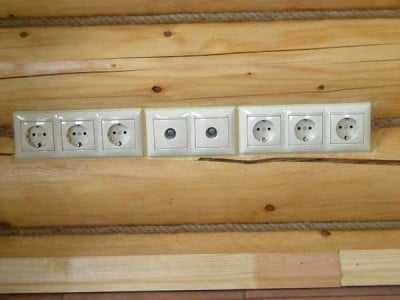

Установка выключателей и розеток в деревянном доме

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

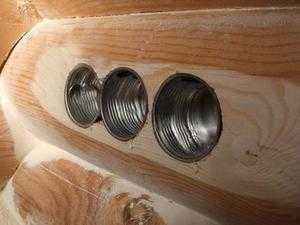

Проход провода через деревянные поверхности

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что  состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Замер сопротивления проводки в деревянном доме

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

strmnt.com
