Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

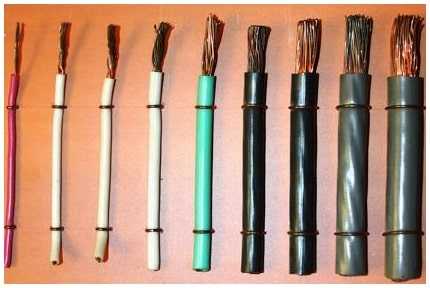

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

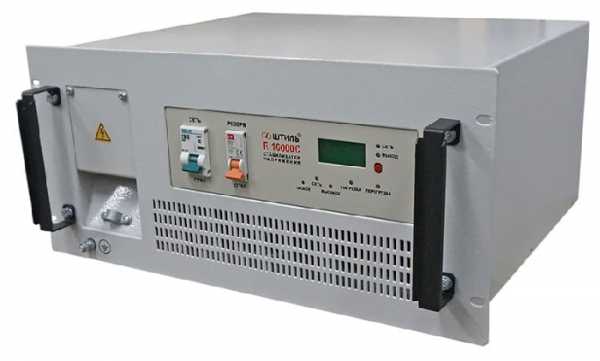

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

  1. Все розетки и лампочки подключены через один автомат.
  2. Все розетки подключены через один автомат, все лампочки – через другой.
  3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

  1. Щиток.
  2. Провода.
  3. Розетки.
  4. Светильники(лампочки).
  5. Выключатели.
  6. Автоматы.
  7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

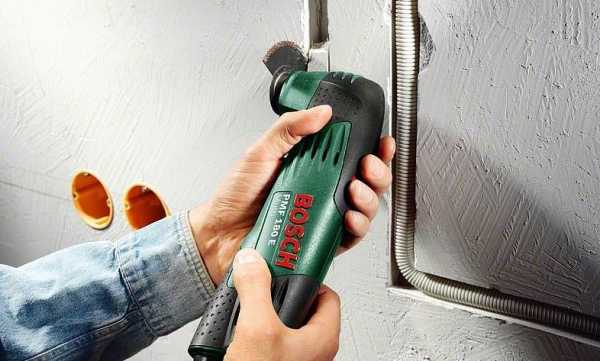

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

stroy-gazobeton.ru

Электропроводка в доме из газобетона: видео, фото, схема

Перед выполнением работ по монтажу проводки в газобетонном доме, нужно рассчитать мощность потребления всего дома и по отдельности каждой комнаты. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить характеристики вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных по участкам или комнатам. Далее мы расскажем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей сам электрик мы предоставили инструкцию с фото и видео примерами.

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно сделать разметку стен под электропроводку, а также установку розеток и выключателей для всего участка. Необходимо соблюдать одно правило: кабельная линия проводится только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. Никаких диагональных схем прокладки проводки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. В этом случае нужно делать штробу глубже и шире (по размерам гофры). Крепят её обычно на клипсы или дюбель хомуты, что в некоторых случаях ускоряет электромонтаж.

Однако не стоит считать, что таким образом вы сможете заменить проводку в случае её повреждения, не вскрывая стену. Вытянуть кабель из гофры, в большинстве случаев затруднительно и электромонтаж в гофре не предназначен для обеспечения сменяемости электропроводки, а является лишь способом её прокладки и дополнительной защитой.

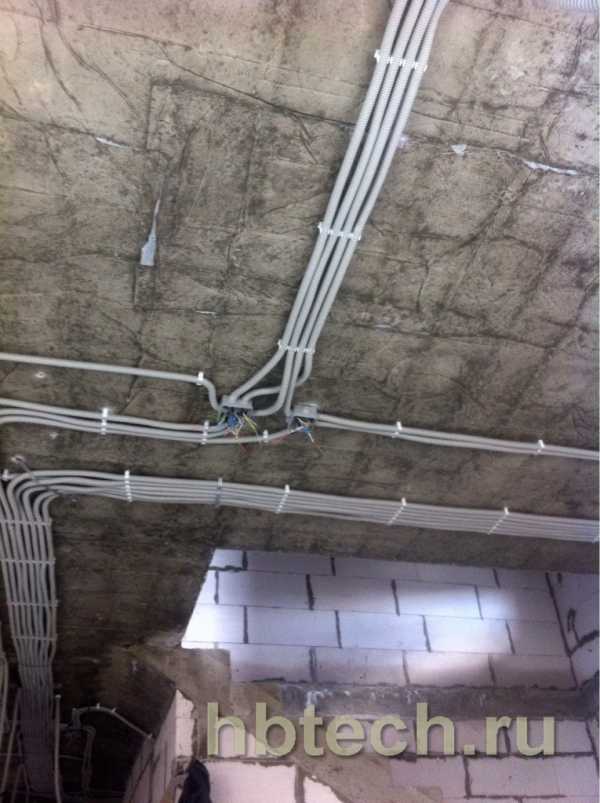

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

  • монолитным;
  • установлены железобетонные перекрытия;
  • смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

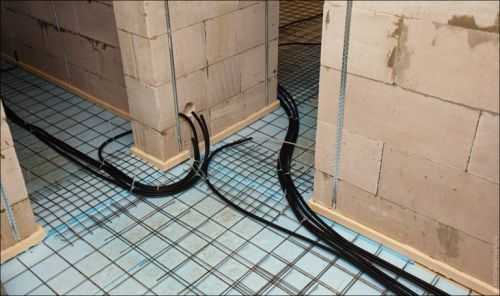

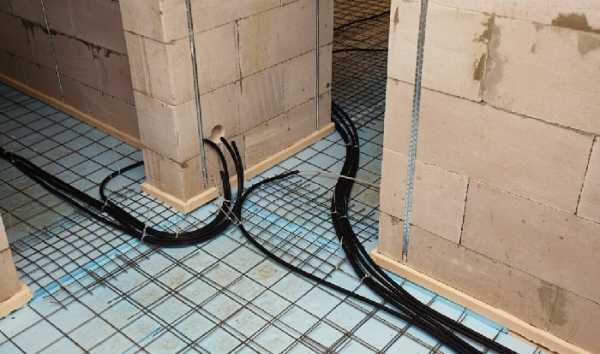

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию из трудновоспламеняемого материала. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают прокладки из асбеста, металла или другого несгораемого материала. Хотя современные изделия изготавливаются из трудновоспламеняемых или не поддерживающих горение материалов и предполагают установку без прокладок (обращайте внимание на инструкции или консультируйтесь у специалиста).

Кабель рекомендуем выбрать ВВГнг-LS, он является негорючим. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммников, сварки, пайки или опрессовки. Скрутки недопустимы (Глава 2.1. ПУЭ п. 2.1.21).

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Вот и все, что хотелось рассказать вам касательно данного вопроса. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно прочитать:

samelectrik.ru

Электропроводка в газобетонном доме: виды, схемы

Перед прокладкой электропроводки в газобетонном доме или коттедже необходимо сначала рассчитать суммарную мощность потребления всех электроприборов  и оборудования, и отдельно для каждой комнаты. Предполагается, что для каждой комнаты будет прокладываться своя линия. Далее мы сможем получить характеристики кабеля, прибора учета и устройств защиты, которые будут установлены в доме. Также мы добавили видео-уроки, в которых наглядно объясняется, как именно необходимо проводить монтаж электропроводки в доме из газобетона.

Схема подключения

Для начала необходимо определить схему подключения. После этого станет понятно, сколько необходимо кабеля, в каком количестве нужны комплектующие, а также насколько надежна и безопасна будет будущая проводка. Можно рассмотреть три основные схемы электрической проводки в газобетоне:

  • все линии (розеточные + освещение) подключены к одному устройству защиты;
  • все розеточные линии подключены через один автомат, а линии освещения – через другой;
  • все розеточные линии каждой комнаты подключены к отдельному автомату, все линии освещения – к другому (но мощные электроприборы, такие как электроплита или бойлер все равно подключаются отдельно).

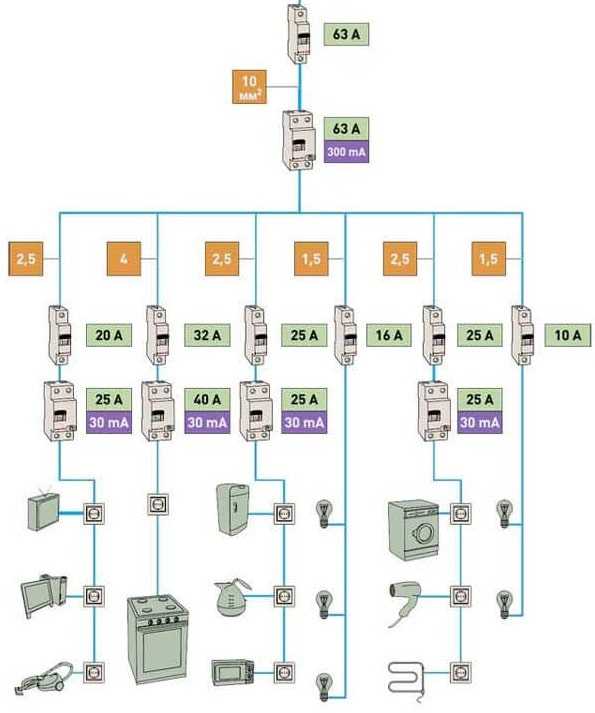

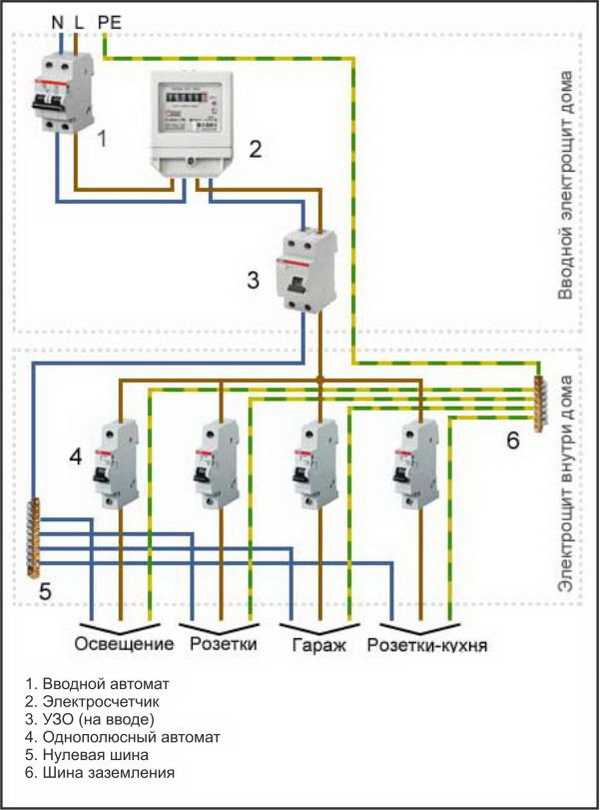

Как правило, оптимальным является третий вариант. На рисунке ниже наглядно представлена схема электропроводки в доме из газобетона:

Теперь нужно решить, каким способом будет прокладываться проводка – открытым или скрытым.

Скрытый способ прокладки

Газобетон – достаточно простой в обработке строительный материал, поэтому с долблением штроб проблем возникнуть не должно. Это можно сделать как специальным штроборезом, так и знакомой всем «болгаркой». Какой-либо дополнительной подготовки для этой работы не требуется.

Далее следует разметить маршруты, по которым будут прокладываться провода, а также отметить места монтажа розеток и выключателей освещения. Здесь следует соблюдать одно важное правило: прокладка может проводиться либо горизонтально, либо вертикально. Никаких наклонных участков.

Опираясь на проведенную разметку, электромонтажник выдалбливает штробы, в нужных местах вырезает участки под установку выключателей, розеток и т.д. Прокладываемые в штробах кабели и провода крепятся с помощью хомутов, как это видно на фото ниже. После завершения прокладки пустоты заполняются раствором и выравниваются.

Отдельно следует рассмотреть прокладку кабеля в штробах с использованием гофротруб и кабель-каналов. Это более затратный и трудоемкий способ, необходимость в нем есть лишь тогда, когда постоянно приходится менять электропроводку. Дополнительный минус при использовании гофры – необходимость в более глубоких штробах. При этом при неполадках нет никакой уверенности в том, что с помощью той же гофры получится восстановить электропроводку.

Помимо стен проводку можно проводить и по потолку. В зависимости от типа потолка (монолитный, ж/б, деревянные перекрытия) подбирается способ подводки проводов к люстрам, лампам и потолочным светильникам. Так, если потолок монолитный, то еще на этапе строительства там должны быть проложены каналы для электропроводки. Если же потолок сделан из заводских ж/б перекрытий, тогда можно попробовать прокладку через технологические отверстия. В случае, когда потолок деревянный, следует предпочесть открытую прокладку с соблюдением всех правил ПУЭ.

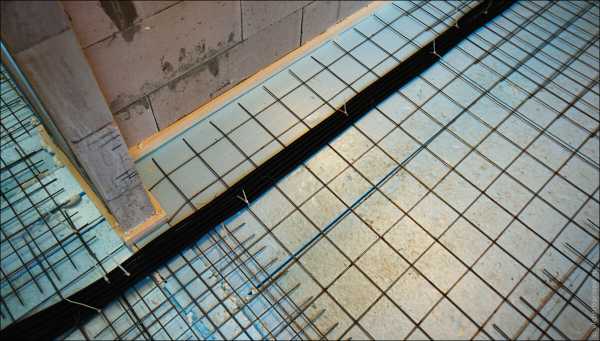

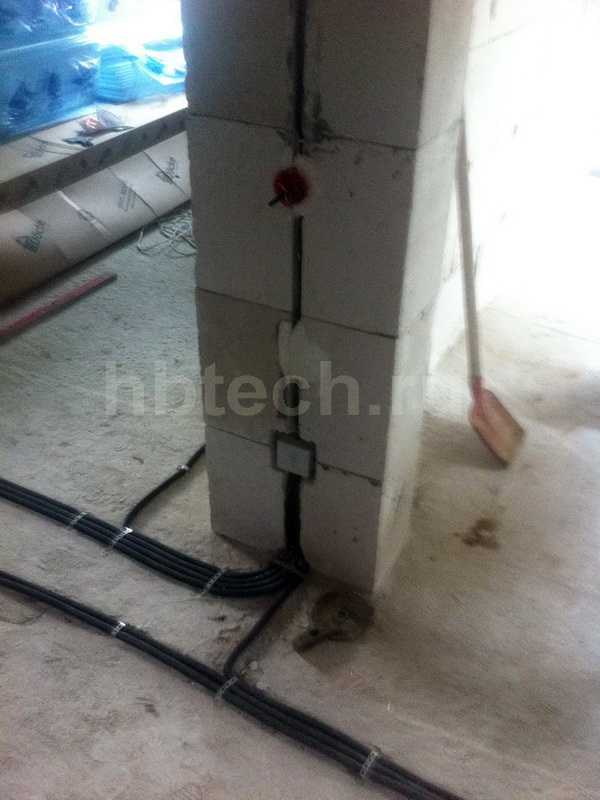

И наконец, последний возможный вариант разводки электрики в доме из газобетона – по полу.

При такой прокладке кабель необходимо защитить той же гофрой, как это сделано на фото ниже:

Открытый способ прокладки

Прокладка в открытую проще, быстрее и позволяет обойтись без долбления штроб. Провода или кабели, прокладываемые в открытую, должны иметь двойную изоляцию. Розетки, выключатели освещения крепятся на стенах. Под ними устанавливаются небольшие дощечки из дерева, с прокладкой из негорючего материала (асбеста и т.д.)

В большинстве случаев оптимальным кабелем для открытой прокладки в доме является ВВГ нг. Он имеет оболочку и изоляцию из ПВХ, не распространяющего горение при групповой прокладке.

Провода прокладывают по поверхности стен в гофре, а также в кабель-плинтусах, в некоторых случаях – на изоляторах. Соединение проводов между собой должно производиться с применением клеммных колодок, сварки или опрессовки. Использовать метод скрутки в настоящее время считается недопустимым.

www.yugtelekabel.ru

Газобетон ЭкоСтрой | Монтаж электропроводки

Сделаем проект электропроводки и освещения вашего дома Бесплатно, если вы закажите у нас Электромонтажные работы!

После завершения строительных работ по строительству дома из газобетона и возведения кровли, до начала отделочных работ, первым встает вопрос о монтаже системы электроснабжения дома. Для наших заказчиков мы делаем проект электрической системы БЕСПЛАТНО и наши электрики сделают всю электропроводку быстро и качественно.

тел. для связи +7 910 861 64 55.

Все электромонтажные работы мы проводим с безоговорочным соблюдением правил электроустановки оборудования, СНИП и правил пожарной безопасности. Чтобы ваш дом или квартира были комфортными, уютными и безопасными, мы грамотно проложим электропроводку в соответствии со строительными нормами и общими правила монтажа электрических систем.

Розетки и выключатели.

Все розетки и выключатели мы размещаем в таких местах, чтобы они были удобны в эксплуатации. Всегда должна быть возможность добраться до коробок разветвления проводов. Все части, проводящие ток, нужно скрыть. Выключатели ставим в таких местах, чтобы открытая дверь не закрывала подход к ним. Примерная высота их расположения 1,0м от пола. Розетки монтируем на высоте 0,25-0,3 м от пола, там, где предположительно будут находиться бытовые электроприборы и их количество соответствует площади. Одну розетку устанавливают на 5 м2, а на кухне можно 4 и больше. Выключатели нельзя ставить внутри ванной комнаты и туалета, поэтому мы их выносим на внешнюю стену. А если в ванной всё же необходима розетка, к примеру, для стиральной машины, то она обязательно будет закрытой и водонепроницаемой. Все розетки мы ставим на расстоянии не ближе, чем 0,5м от труб, раковин, электрических и газовых плит.

Проводка.

Все провода мы прокладываем только горизонтально и вертикально, для того, чтобы в будущем снизить вероятность попадания в проводку во время вбивания гвоздей или сверления отверстий. Так же мы обязательно фотографируем монтаж электропроводки и сохраняем вместе со Схемой для передачи заказчику. В местах пересечения электропроводки с металлическими элементами и деревянными конструкциями дома, все провода мы обязательно укладываем в гофру. Горизонтальную проводку мы располагаем на высоте 20-25 см над уровнем пола, а от потолка на расстоянии 15-20 см. При этом провода, идущие вертикально, должны отступать от углов стен, проемов окон и дверей не меньше чем на10см. Так как провода Запрещено связывать в пучки, мы их раздвигаем по стене на расстояние не меньшее, чем 0,5- 2 см друг от друга. Соединения и разветвления проводов можно мы собираем только в специальных коробках.  Для непосредственной распайки проводов в коробках разветвления сегодня мы используем специальные зажимы -Ваги.
Правила прокладывания скрытой проводки.

Есть несколько способов прокладывания проводов: скрытый, комбинированный, открытый. Мы в большинстве случаев делаем скрытую проводку под штукатурку, для чего предварительно штробим стены. Открытая проводка в домах и квартирах запрещена по технике безопасности.
Скрытая проводка является самой широко распространённой и безопасной. В слое штукатурки, нет доступа кислорода, который обычно поддерживает процесс горения, а также проводка скрыта от механического воздействия.
Все не закрытые штукатуркой части электропроводки мы прокладываем в специальных пластиковых трубках – гофрах на пластиковых креплениях, клипсах. Провода в штробах (прорезанных бороздах) на стенах, закрепляем раствором алебастра либо пластмассовыми хомутиками.
Контур заземления.
Контур заземления мы выносим за пределы дома на расстояние не менее 2 м. Для заземления в землю, на глубину 2.5 м, забиваются 3 металлических уголка  на 50 мм, которые мы свариваем между собой металлической лентой и соединяем с контуром заземления дома. На контур мы подводим заземление всех электроприборов, которые будут в доме.

Строго придерживаясь перечисленных правил, мы сделать ваш дом комфортным и безопасным.



gazobetoneco.ru

Электромонтажные работы в частном доме в Москве, проведение электромонтажных работ

Если вы собираетесь построить себе загородный дом из газоблоков или уже имеете в собственности, так называемую, «коробку дома» без коммуникаций и планируете оснастить свое будущее жилище полным комплектом электрических сетей, то профессиональные электрики СК "Технологии домостроения" готовы вам в этом помочь. Рассмотрим основные этапы работ по проводке в доме электрических сетей.



Составление плана работ

Организация работ по электромонтажу требует изначально определить набор электрооборудования, необходимого для установки, и его количество. Именно на основе потребностей и осуществляется проведение всех расчетов на монтаж, потребляемую мощность и группировку элементов для формирования линий с учетом допустимых нагрузок. Соответственно, расчеты ведутся с учетом в потребностях в мощности и подбором необходимых приборов учета и автоматики.

В тех случаях, когда в доме планируется использование бытовых приборов, использующих в процессе работы воду, например, стиральные или посудомоечные машины, джакузи, требуется использование УЗО (устройства защитного отключения) и прочих защитных устройств, обеспечивающих автоматическое отключение подачи электропитания.

В состав оборудования, планируемого при монтаже электрической проводки в доме, входят распределительные коробки, выключатели и розетки, при этом их количество просчитывается заранее, еще на этапе проектирования. К примеру, наибольшее количество розеток потребуется для гостиной комнаты (подключение TV, компьютеров, DVD и так далее), в то время как в спальне их может быть значительно меньше (две-три). Значительное количество розеток требуется на кухне для подключения многочисленной бытовой техники и приборов, при этом их целесообразно группировать в отдельные блоки из нескольких единиц, размещенных в различных местах с учетом расстановки мебели.

Подключение дома к электрическим сетям

Подводка электричества к дому или иному объекту осуществляется при помощи вводного устройства. Вводное устройство представляет собой электротехническое устройство, предназначенное для подключения и необходимой первичной защиты электропитания частного дома. Его установка целесообразна в местах, обеспечивающих одновременно удобство доступа и возможность ограничения контакта со стороны посторонних лиц. В загородном домостроительстве данное место положения определяется с учетом положения проводов и особенностей расположения объекта.

Наиболее распространенным способом подвода электричества является использование ближайших ЛЭП. При этом ответвления к вашему дому могут иметь надземное или подземное расположение. Наиболее оптимальным вариантом является использование надземной проводки, так как она отличается повышенными показателями ремонтопригодности и, в случае выхода из строя, требует на восстановление существенно меньше временных затрат. На этом фоне при подземной прокладке кабелей повышается риск повреждения и увеличивается сложность проведения ремонта.

В настоящее время нормативы предусматривают, что оба варианта подведения электрической энергии признаются частью подводящей воздушной линии, что накладывает на владельца обязанности по ее содержанию и проведению технического обслуживания.

При использовании однофазных ответвлений применяется два проводника. Один из них фазный, а второй совмещенный нулевой. При трехфазном ответвлении общее количество проводников увеличивается до четырех. Из них три являются фазными, представляющими каждый отдельную фазу, а последний выступает в качестве совмещенного нуля.

В случае использования воздушной схемы подведения проводов, их подвод к дому осуществляется на изоляторы, установленные на одной из стен домовладения, и только после этого провода заходят непосредственно в дом. Подобный способ предлагает владельцам повышенное удобство эксплуатации, так как большинство проблем с передачей энергии случается на входе, а использование изоляторов позволяет проводить эффективный визуальный контроль.

Внутренние работы по электропроводке

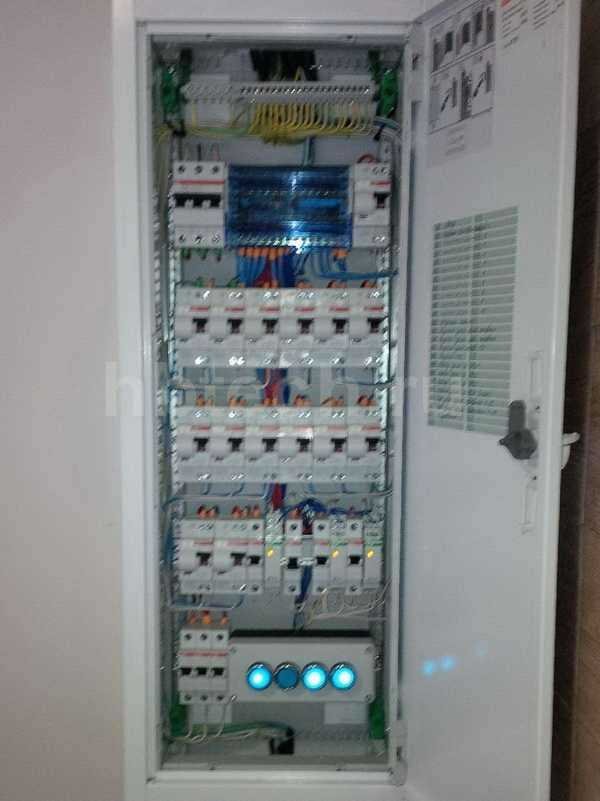

Основой электрической сети в доме выступает распределительный щит, определяющий такие характеристики системы как надежность, качество распределения энергии и обеспечение всех предусмотренных мер безопасности. Стоит отметить, что расключение электрооборудования щита необходимо осуществлять с использованием приёмов монтажа усиленной надежности, а также с учетом общей привлекательности шкафа, что немаловажно в повседневной жизни.

В состав оборудования электрических щитов входит прибор учета энергии, несколько блоков УЗО и автоматические выключатели (автоматы). Прибор учета в настоящее время традиционно используется с двумя тарифами (день/ночь). В некоторых случаях в электрических щитах устанавливается входной рубильник для полного обесточивания домовладения (в случае необходимости), а также заземляющая шина.



Особенности электрики для загородных домов

Электрика загородного дома также обладает рядом особенностей, включая защиту от молний, использование заземления, системы освещения и сигнализации.

Большинство коттеджей использует нестандартную планировку, что накладывает свои особенности и на организацию электрической проводки. Чаще всего они имеют не меньше двух этажей и отличаются широким использованием самого разнообразного энергопотребляющего оборудования. Соответственно, расчет электрических сетей должен проводиться с учетом способности выдерживать повышенные нагрузки.

В коттеджном строительстве электропроводка делится на три составляющие. Внутренняя объединяет в себя все цепи, проложенные внутри помещений. Внешними соответственно являются цепи, используемые для организации наружного освещения и функционирования разнообразных электрических приборов, находящихся вне дома. Третьей составляющей является проводка хозяйственного назначения, которая обеспечивает работоспособность систем отопления, кондиционирования, водоснабжения и так далее.

При проектировании электропроводки основными критериями является удобство использования и функциональность, но не стоит забывать и про внешний вид, который должен обеспечивать гармоничность и максимальную незаметность, скрываясь за элементами отделки.



hbtech.ru

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

  1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
  2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

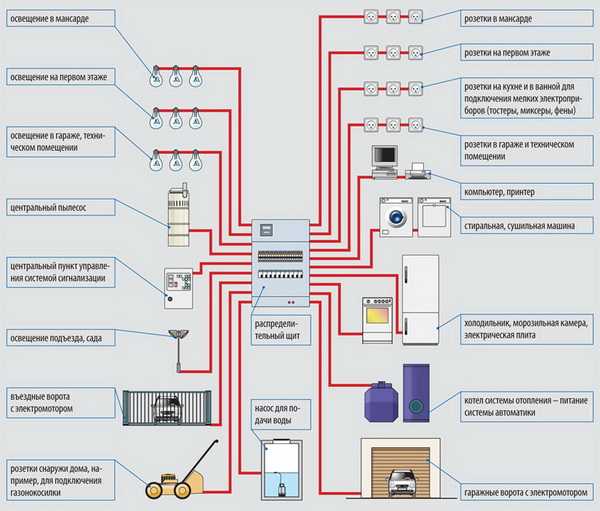

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

  • электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
  • Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
  • Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
  • Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

dom-data.ru

Как должна выполняться проводка в частном доме

Проводка и способ ее прокладки определяются конкретными условиями. Выбор же проводов и электрофурнитуры зависит от того, в какую проводку они будут установлены: в скрытую или открытую.


Содержание статьи

Термином электрофурнитура  обозначается совокупность переключателей, выключателей, розеток, монтажных коробок и тд. Если с большинством этих элементом существует довольно большая ясность, то по поводу монтажных коробок, которые могут быть прямоугольными, квадратными и круглыми, необходимо уточнить следующее. Они могут быть:

  • внешними – устанавливаемыми на поверхности стены;
  • подштукатурными с крышкой, если речь идет о сквозных или распределительных коробках;
  • подштукатурными без крышек, если коробка предназначена для установки в нее розетки или выключателя.

Внимание! Соединение проводов в коробках должно производиться всегда с использованием специальных колец и зажимов. Ограничиваться лишь их скручиванием нельзя, поскольку подобный метод соединения может стать причиной искрения.




Скрытая электропроводка

Монтаж электропроводки данным способом подразумевает выполнение работ в следующей последовательности:

  • укладка проводов на неоштукатуренную поверхность стен;
  • установка распределительных коробок;
  • нанесение штукатурки.

Переключатели и розетки устанавливаются по окончании всех отделочных работ.



Скрытую проводку можно устанавливать и несколько по-иному:

  • установить на неотделанные стены гофрорукава;
  • смонтировать коробки;
  • оштукатурить стены;
  • провода протащить в установленные ранее гофрорукава.

Подобный подход позволяет в дальнейшем производить ремонты электропроводки, сопряженные с извлечением проводом, без нарушения внутренней отделки помещений.





Наружная проводка

Для технических помещений, к которым относятся и гаражи, принято обустройство электропроводок наружным способом, то есть поверх стеновой отделки. Как и в скрытой проводке, провода могут укладываться как в гофрорукавах, так и без них.



Инсталляционные короба

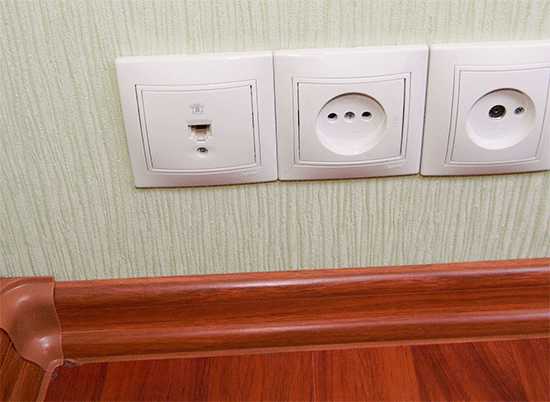

Чтобы электропроводка в доме была более эстетичной, часто применяются инсталляционные короба, достоинство которых также состоит в том, что при необходимости эксплуатационного ремонта они позволяют сохранить целостность стен.

Такие короба обладают небольшими размерами и приятным дизайном. Их располагают возле дверных коробок или в припольном пространстве. Они легко крепятся, изгибаются и режутся. В продаже также имеются большие инсталляционные короба, куда одновременно можно подводить проводки различного назначения (компьютерные, охранные, телефонные и тд).



Схема электропроводки

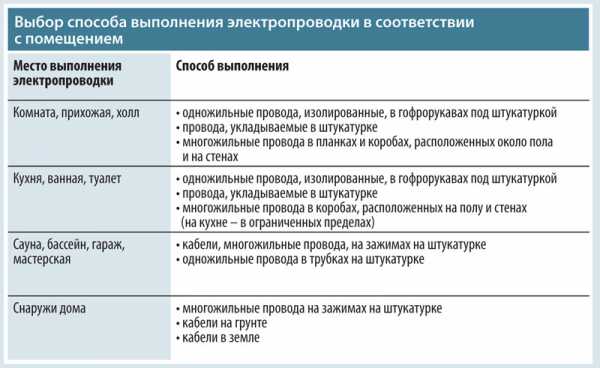

Выбор схемы электропроводки наглядно представлен в следующей таблице



Куда необходимо устанавливать выключатели

Выключатели должны устанавливаться там, где это удобно для членов семьи. Если же особых предпочтений нет, то их монтируют, соблюдая следующие условия:

  • внутри комнаты;
  • в 15 см от дверной коробки в районе дверной ручки;
  • на высоте 1,4 или 0,9 м.



Во влажных помещениях установка выключателей производится в основном снаружи. При установке внутри таких помещений корпус должен быть обязательно герметичным.



Где должны находиться розетки

Чаще всего схема электропроводки предполагает установку розеток на расстоянии около 0,3 м от пола, то есть довольно низко. В таком случае они не портят внутренний дизайн помещений, поскольку почти всегда скрыты мебелью. Так как розетки довольно недороги, на их количестве экономить не следует: так обеспечивается удобство подключения всех электроприборов и исключается необходимость использования удлинителей.

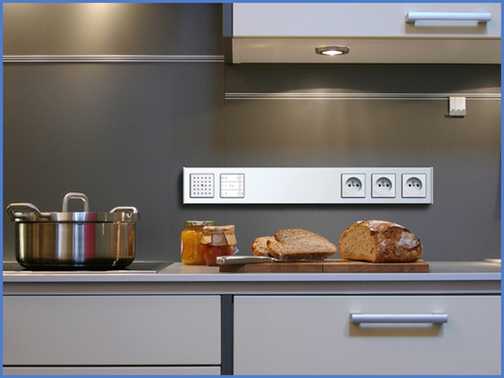

В кухонных помещениях розетки устанавливаются над рабочими поверхностями, то есть на высоте порядка 0,1-0,12 м.



Однако, как мы и говорили в начале статьи, выбор типа проводки и электрофурнитуры должен соответствовать конкретным условиям. Об этом рассказывается, в частности, в прилагаемом ниже видео:



Автор: Сергей Минеев, написано статей: 716. Комментировал: 2134.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
