Дешевый рекуператор своими руками. — SD WorkShop

С чего все началось:

Мой дом в котором я живу уже 9 год был с естественной вентиляцией, и 80% времени у него были приоткрыты окна. Почему скажите вы? дом достаточно герметичный и потребляет совсем немного на отопление, вентиляция была сделана просто вытяжки были в виде вентиляторов в санузле и техническом помещении, но еще нужен приток воздуха, на 1 этаже в гостинной был установлен клапан КИВ, а на втором этажа два оконных клапана, но притока через клапана не хватало, поэтому приходилось приоткрывать окна.

В сильные холода их клапанов дуло достаточно сильно, поэтому т.к. там есть регулировка их прикрывали, соответсвенно ухудшалась вентиляция.

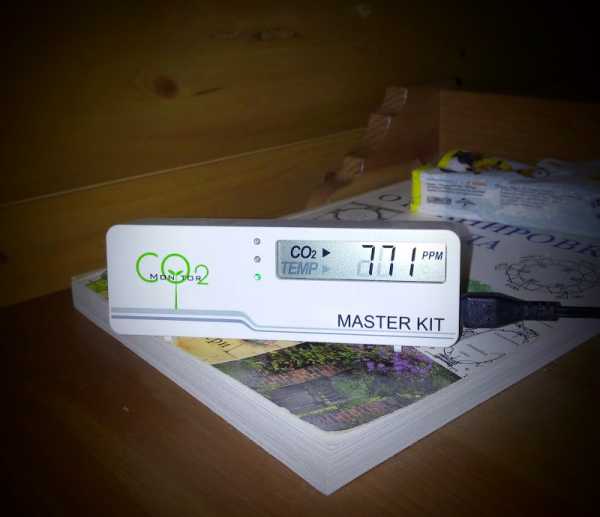

Для оценки качества вентиляции я пользуюсь измерителем концентрации углекислого газа, который выдыхает человек, соответсвенно если концентрация СО2 в норме, то и остальные показатели будут в норме.

На тему концентрации СО2 очень неплохие статьи:

СО₂: критерий эффективности систем вентиляции

К вопросу о нормировании воздухообмена по содержанию CO₂ в наружном и внутреннем воздухе

Качество воздуха в доме.

Один год эксплуатации приточной вентиляции

Приточная вентиляция в загородном доме

Углекислый газ — невидимая опасность

И так стало понятно что надо делать приточно-вытяжную вентиляцию.

Кол-во воздуха методом проб и ошибок решено делать согласно нормам АВОК, т.к. наиболее «научно инженерные» и в целом по датчику СО2 они очень реальны и правдивы.

Нормативные документы «АВОК» – час «ч»

Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч на чел. 3 м³/м², если общая площадь квартиры без учета площади летних помещений меньше 20 м²/чел.

Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних помещений. Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов и механических вытяжек.

Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

как можно меньше и проще обслуживание

не влиять существенно на нагрузку сети, то бишь без догрева
ее не должно быть слышно, т.к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
дешево и просто

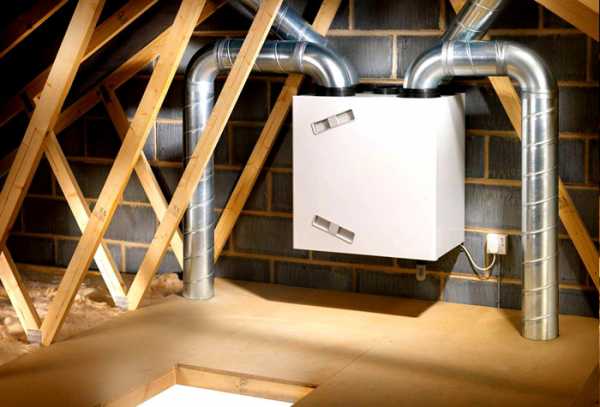

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.

Подача воздуха.

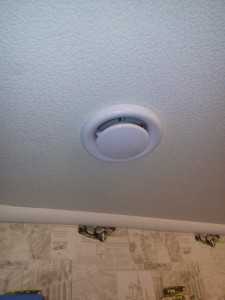

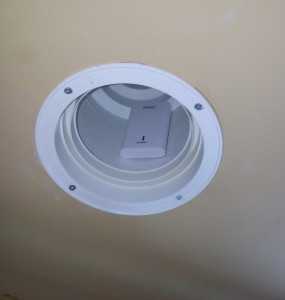

В комнаты в потолок врезаны анемостаты диаметром 150мм. Чем больше диаметр тем меньше скорость воздуха, тем меньше шума и меньше чувствуется движение воздуха.

Внутри приклеит датчик от термометра, он не обязателен, просто для статистики.

Трассы воздуховодов.

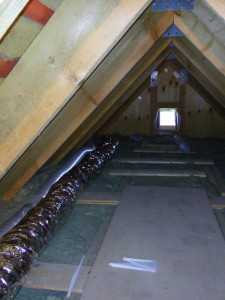

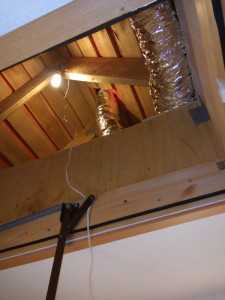

По чердаку проложил трассы гибкими утепленными воздуховодами. Это не лучшее решение, т.к. у них очень большое сопротивление, но я это учел при подборе вентиляторов.

Вообще воздуховоды бывают:

пластик — дешево, очень маленькое сопротивление, неизвестна статика пластика(возможно пылиться будут быстрее всего)

оцинковка — дороже, небольшое сопротивление, сложный монтаж

гибкие — простой монтаж, недорого, очень большое сопротивление (рекомендуется только на отводах или на небольших участках), хорошо гасят шум

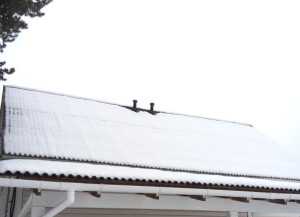

Вытяжка осуществляется на кровлю, приток идет сбоку из стены.

Вторая труба это проветривание чердака.

Все трассы на чердаке воздуховодами диаметром 100мм, что бы дыло максимальная скорость в воздуховодах, т.к. чем больше скорость, тем меньше будут теплопотери (чердак холодный), но при этом скорость не должна быть более 8 м/c, т.к. появятся лишние шумы.

Вообще судя по правилам развода вентиляции, диаметр воздуховодов достаточно легко рассчитать

площадь воздуховода х 3600 = кол-во м3 в час при скорости потока 1 м/c

для центральных трасс скорость рекомендуется 4-5 м/с

для отводов от нее чтобы убирать шумы 2-3 м/c

при выходы из решеток и т.п. 1-2 м/c

Теплообменник:

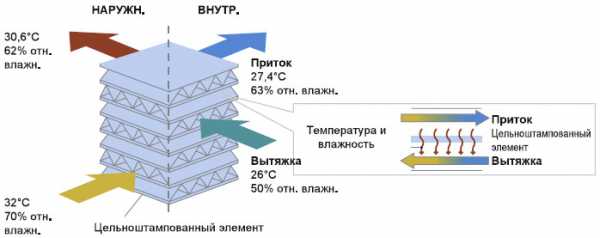

Я остановился на пластинчатом теплообменнике т.к. это самый простой вариант.

Пластик
Алюминий
Мембрана

Что выбрать? Алюминий просто, надежен, но сложно клеить, резать и т.п. Очень тонкую фольгу сложно зафиксировать, толстая редкость и недешево. Вообщем алюминевый теплообменник проще купить заводской готовый. Мембрана — еще сложнее, но наверное самое хорошее решение, цена готовых начинается от 250 евро, сделать самому небольшого размера сложно из-за выдержки расстояний между пластинами, я так и не придумал как.

А вот пластика сейчас полно, пластик использует такие производители как вентс или например sistemair. Самое хороше и доступное решение это сотовый полипропилен (не путать с пвх и поликарбонат), толщина стенки самая маленькая из пластиков, сечение каналов любое на выбор, стоимость минимальна.

И так выбор сделан.

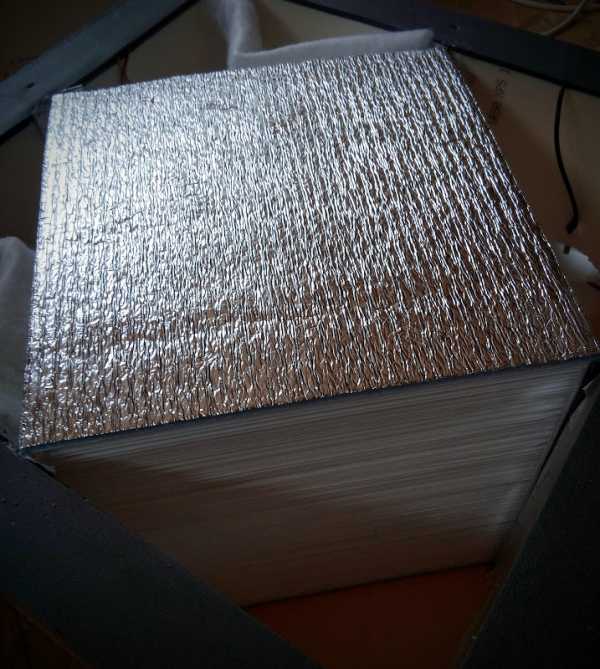

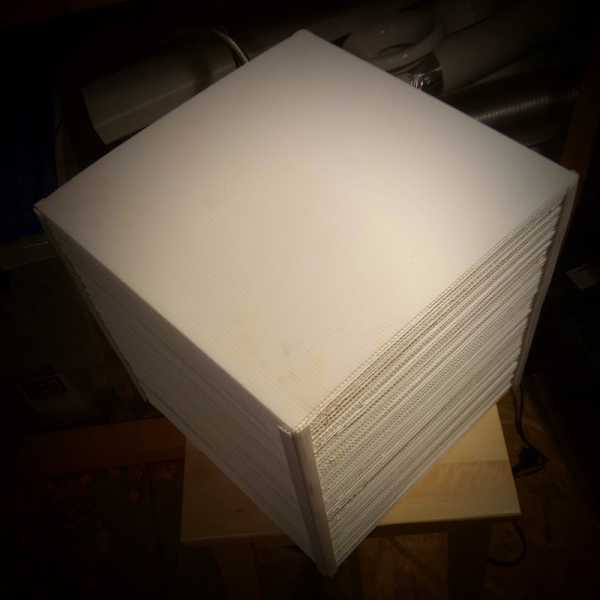

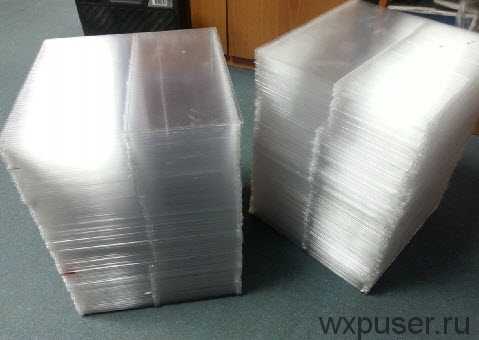

Листы сотового полипропилена нарезаны на куски размером 300х300, толщина 3 мм

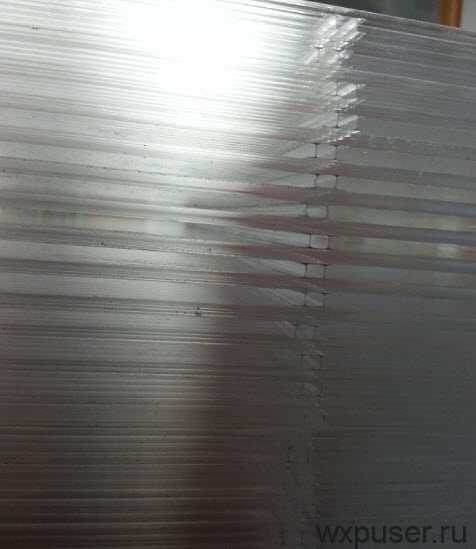

3 мм зазор между листами выполнен вставкой из куска того же пластика. Клеится все отлично любым герметиком без запаха на основе мс-полимера.

Сотовые ячейки расположены в сторону приточного воздуха, а сплошная полость распологается в сторону вытяжного воздуха, чтобы конденсат мог свободно стекать.

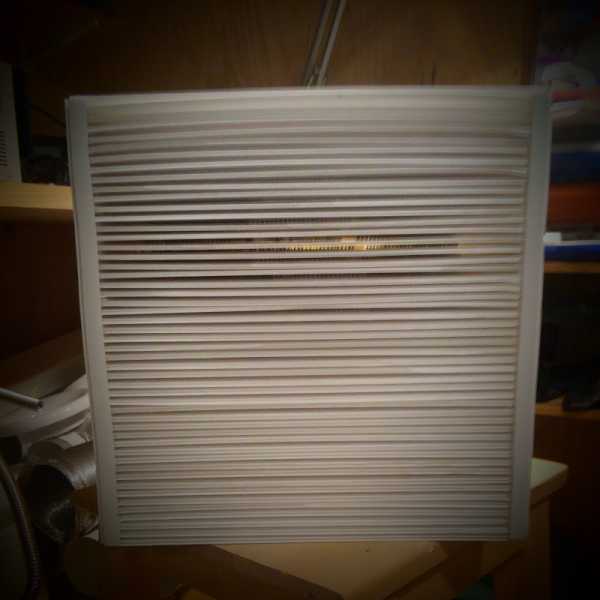

Теплообменник получился размером 300х300х300 мм с шагом 3 мм.

Площадь теплообмена 7,6 м2

Скорость воздуха в теплообменнике при 150 м3/ч — 1 м/c

Корпус.

Сразу скажу сделать корпус для рекуператора из нескольких теплообменников или их большего размера, лучше сразу из фанеры с обклейкой утеплителем. Но у меня не очень большой теплооменник и не тяжелый, и самое важно что требуется хорошая теплоизоляция, т.к. находиться на холодном чердаке.

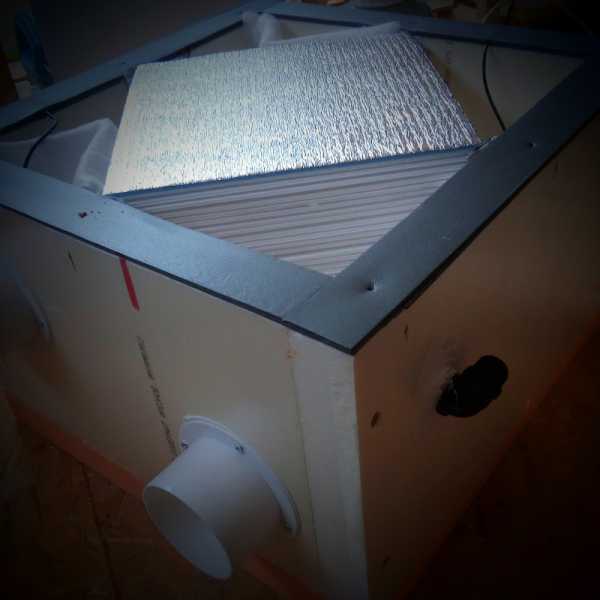

Вообщем корпу был сделан из двух листов XPS (экструдированный пенополистирол), склеен и стянут саморезами на время прихватки клея.

Крышка прижата с помощью саморезов закрученных вот в такие дюпели

Корпус из xps с толщиной стенки 5 см, получился достаточно прочный и легкий.

В корпусе сделаны 4 отверстия для воздуховодов диаметром 100мм, установлены два фильтра на вытяжку и приток, филтек класса G4 на сетке

http://www.wesmir.com/filters

Все стыки загерметизированы герметиком на основе мс-полимера (в леруа-мерлен полно)

Также установлены датчики температуры и влажности (но об этом отдельно чуть позже)

Сбоку(на фото), в реальности он будет снизу, вклеен патрубок для дренажа конденсата.

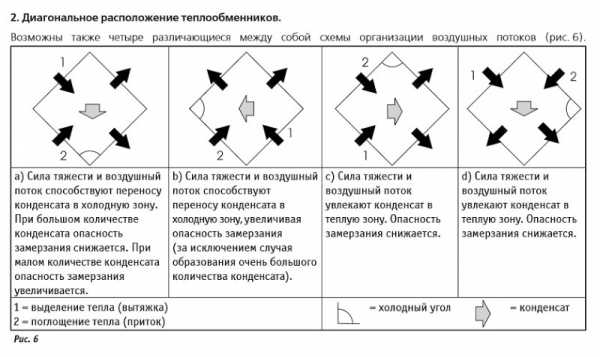

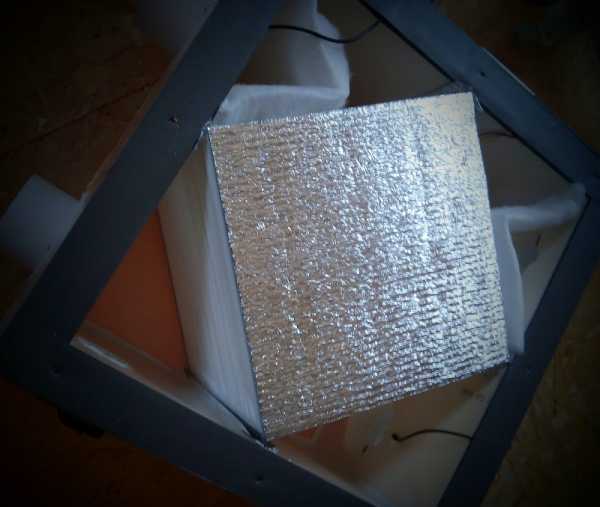

Установка теплообменника

Мой выбор пал на последний четвёртый вариант.

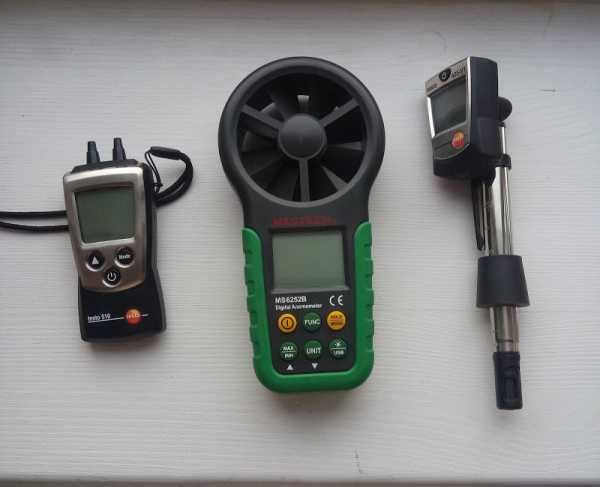

Для измерения параметров использую вот такие инструменты

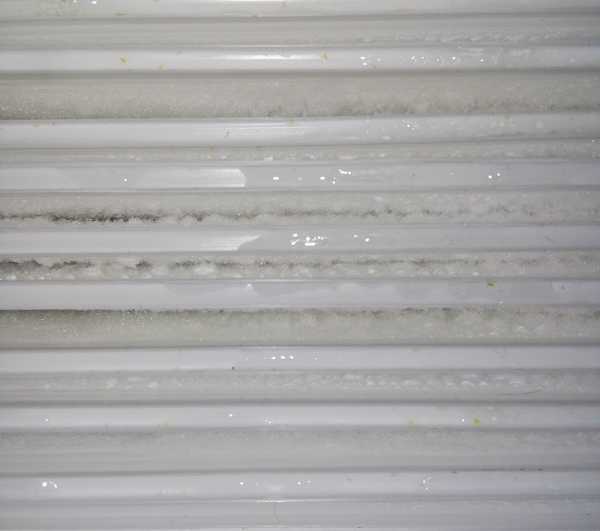

Теплообменник перенес несколько заморозок и разморозок, и в целом проявил себя хорошо.

p.s. теплообменник делал не сам, а заказал у знакомого, у меня не хватало времени (поэтому в целом справиться кто угодно, но нужно время и немного терпения)

Далее к рекуператору осталось подобрать два вентилятора. Я остановился на двухскоростных канальных вентиляторах таких как cata, вентс, s&p и много кто еще их делает.

Проанализоровав длину трасс, потери в рекуператоре, мне подошли по производительности вентиляторы вентс про тт-100

http://vents.ru/item/6544/TT_PRO_100-/

с ними как и планировалось

приток составил на 1 скорости 90 м3/ч , на второй скорости 130 м3/ч

вытяжка на 1 скорости 110 м3/ч, на второй скорости 150 м3/ч

разница притока и вытяжки составила 20 м3/ч из=за разной длины подающих линий, но в целом это не много и чуть разряженное давление в доме это не плохо.

Параметры теплообменника сравнивая с серийными продуктами чуть хуже, но не более 7%, что очень порадовало, сравнивал с алюминевыми теплообмениками heatex h2 того же размера.

Параметры получились следующие:

на 1 скорости — кпд рекуперации 66-74% (не учитывая небольшой дисбаланс), потери давления на вытяжке 9 Па, на притоке 7 Па, начало заморозки ~ -7 С

на 2 скорости — кпд рекуперации 62-70% (не учитывая небольшой дисбаланс), потери давления на вытяжке 12 Па, на притоке 9 Па, начало заморозки ~ -10 С

По полученным данным и сравнению с данными других производителей, теперь достаточно точно могу посчитать теплообменник из пластика на разный расход воздуха. Если кому надо спрашивайте. Так же могу помочь с подбором вентиляторов.

Реальные данные вижу так

Зимой

Летом

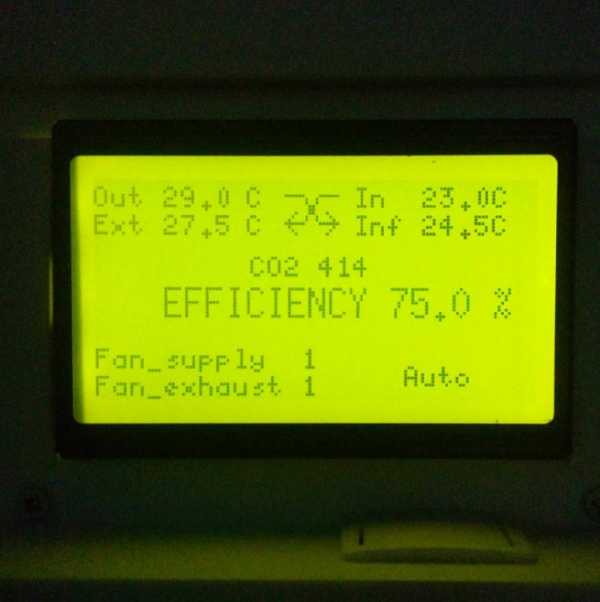

Немного об автоматике.

Первый вариант автоматики был простейщий.

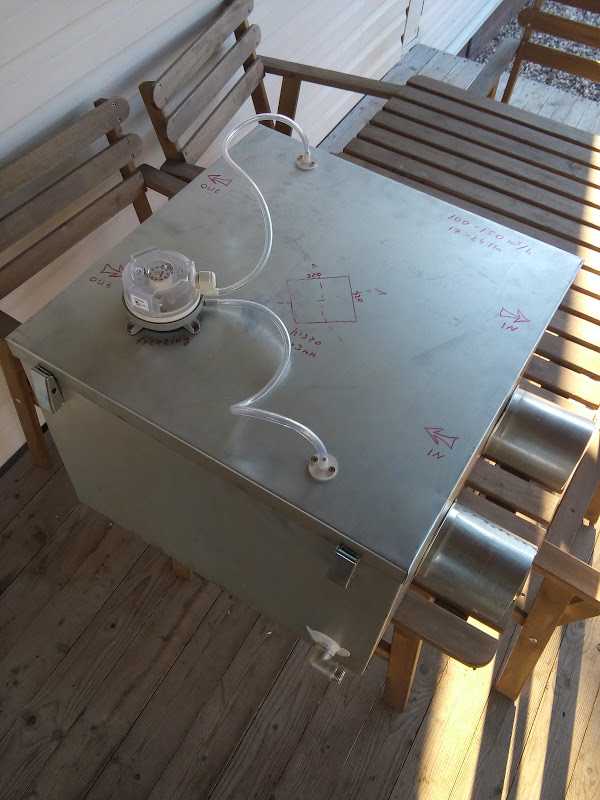

Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.

например http://www.scanlights.ru/index.php?id_product=2332&controller=product

реле давления например

Дифференциальное реле давления DPS-500 N

http://www.arktika.ru/html/dps-n.htm

Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.

Современная вентиляция для энергоэкономичных домов.

Итого по затратам:

теплообменник (материал + работа ) — 5 000 руб

воздуховоды, анемостаты и т.п. — 3000 руб

хомуты, скотч и мелочевка, клей, герметик — 1000 руб

xps — 500 руб

диф реле давл — 1500 руб

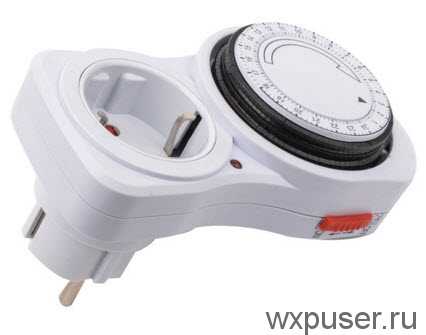

таймер — 1500 руб

вентиляторы вентс тт про 100 2 шт — 6000 т.р.

итого: 18500 руб на всю систему вентиляции

Если делать теплообменник самому то примерно минус 2 т.р.

Выводы:

С приточно-вытяжной вентиляцией с рекуперацией тепла концентрация углекислого газа СО2 держится в номе на 1 скорости в пределах 800-880 ppm, при трех проживающих.

Шума у вентиляции нет, приток не слышен совсем, а вытяжку слышно только в санузле. Результат отличный.

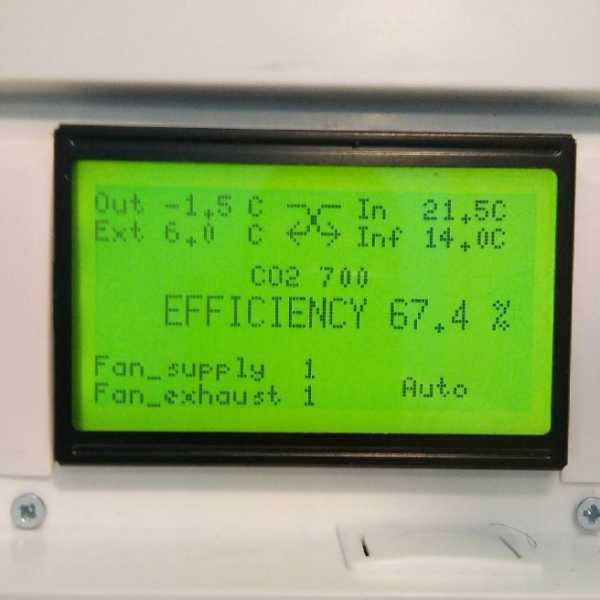

О системе управления которая сейчас расскажу отдельно (в следующей статье).

Продолжение следует….

sdinfo.ru

что это, типы и особенности монтажа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Стремление к использованию энергосберегающих технологий в частных домах имеет и свои негативные последствия. Герметичные пластиковые окна и утеплённые двери препятствуют естественной циркуляции воздуха. Как следствие, возникают проблемы с появлением плесени и грибковых разрастаний. Безопасный и практичный выход, не нарушающий энергосбережения жилья, установить рекуператор для частного дома.

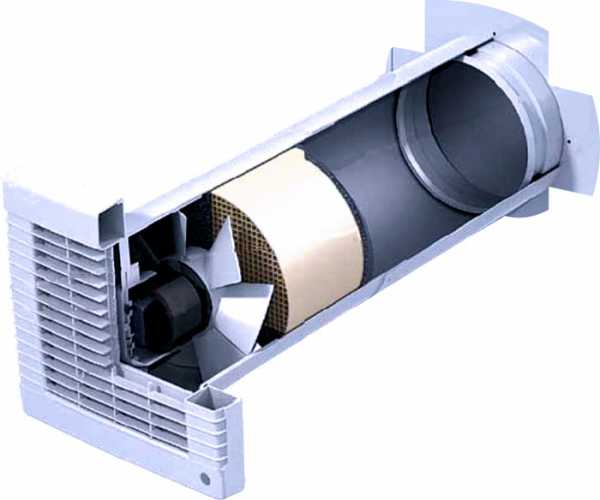

Рекуператор – компактный прибор для вентиляции

Содержание статьи

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Рекуператор: что это такое?

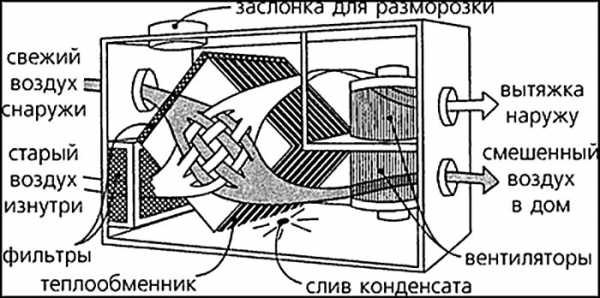

Устройство воздухообменника

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

устройство для забора воздуха с улицы;
устройство для удаления воздуха из помещения на улицу;
вентиляция с рекуператором;
соединительные каналы;
регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.

Устройство устранит запотевание окон и повышенную влажность в помещении

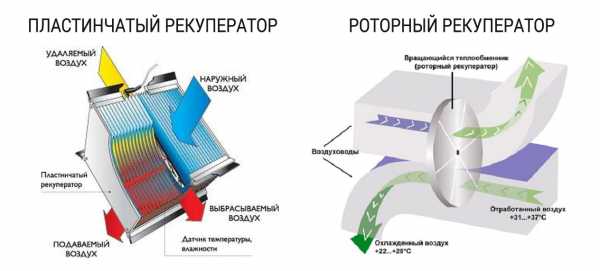

Основные типы рекуператоров для частного дома

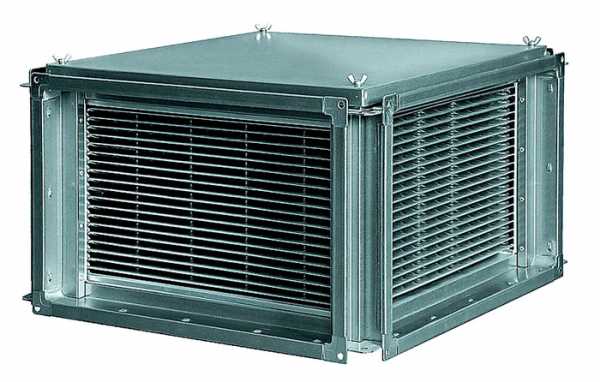

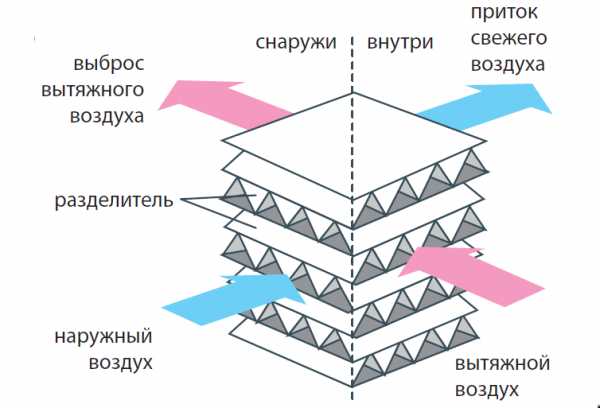

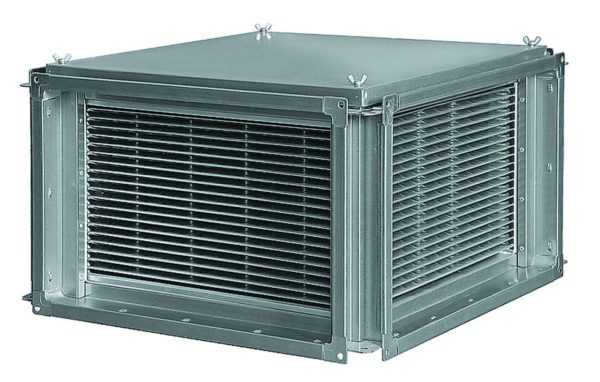

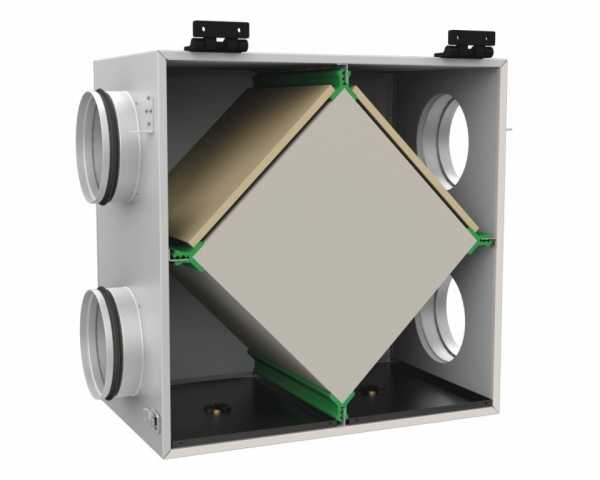

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

алюминиевые, выгодно отличающиеся ценой;
пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

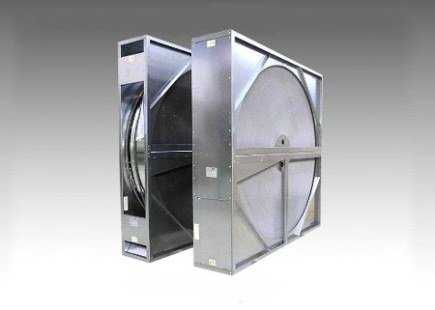

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Водяные рекуператоры

Рекуперация тепла в системах вентиляции может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.

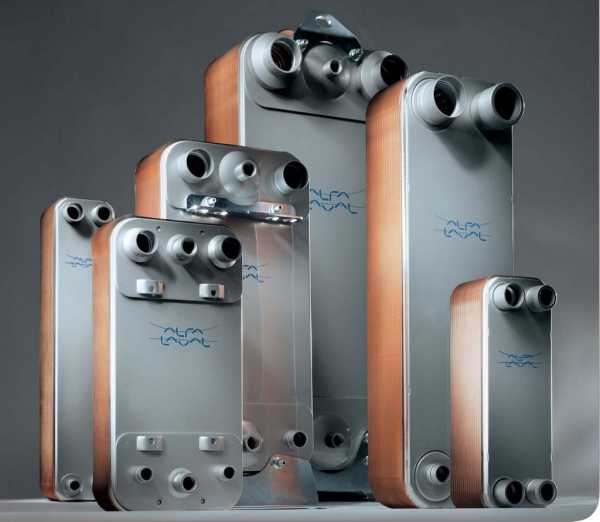

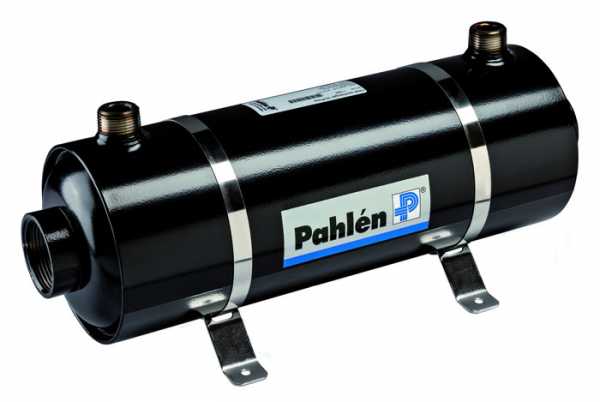

Водяной теплообменник

Рекуператоры для крыши

Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

Оцинкованное железо, 2 листа.
Фанерный кроб для корпуса рекуператора.
Пробковый материал толщиной 20 мм для прокладки между листами.
Силиконовый герметик.
Датчик давления.
Пластиковые фланцы.
Электролобзик и метизы.
Металлический уголок.
Теплоизолятор (минвата).

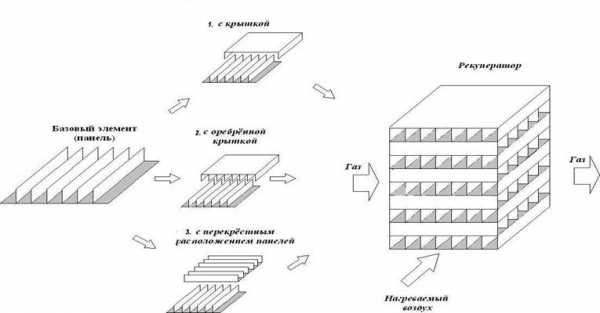

Схема воздухообменника

Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
Полученную конструкцию закрепляют при помощи металлического уголка.

Обратите внимание! Все видимые щели конструкции заполняются силиконовым герметиком.

Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

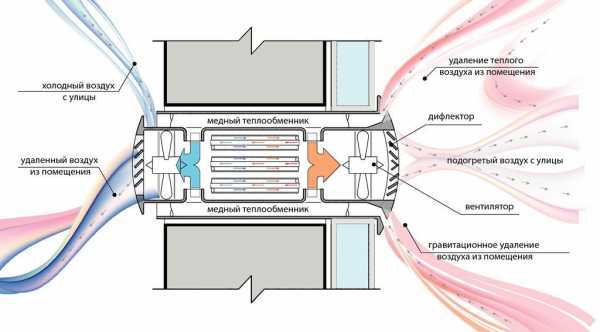

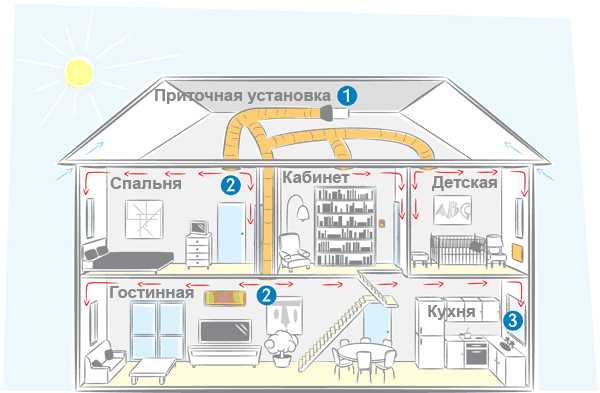

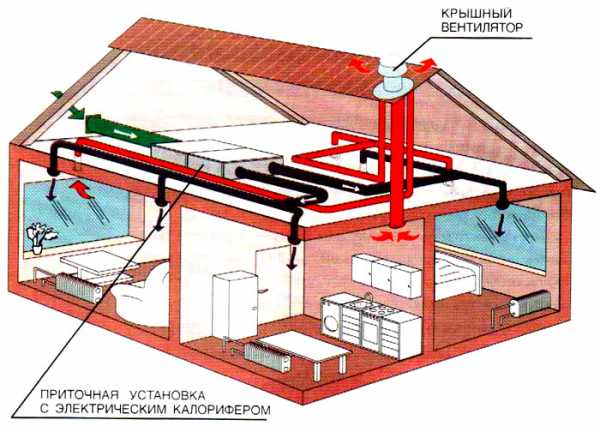

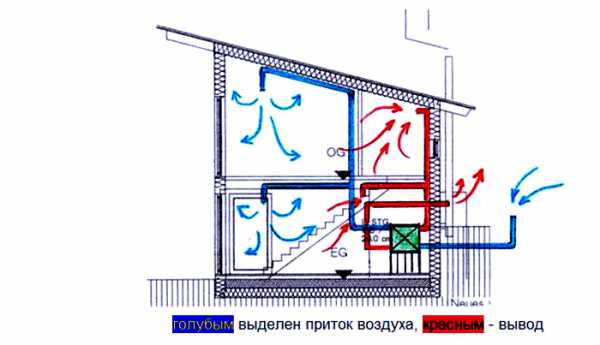

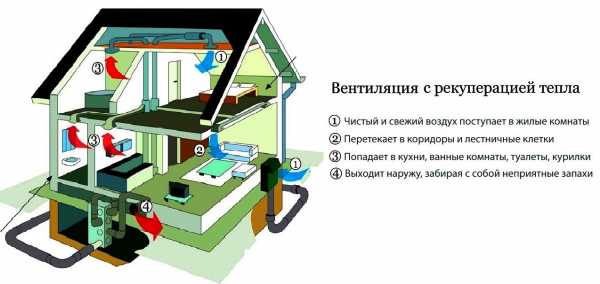

Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Поэтапный процесс изготовления устройства (видео)

Эффективность работы такого самостоятельно изготовленного прибора примерно 65 процентов. Этого вполне достаточно, чтобы создать комфортную среду в доме.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

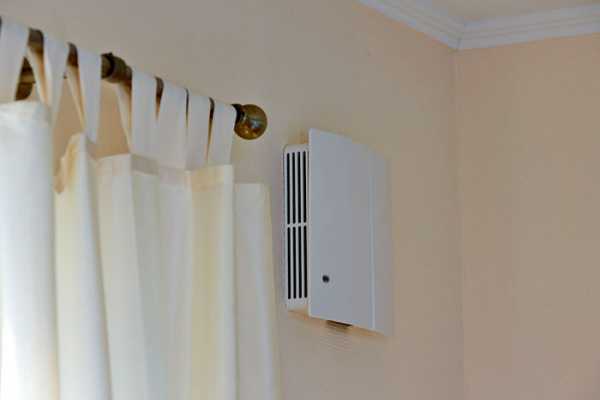

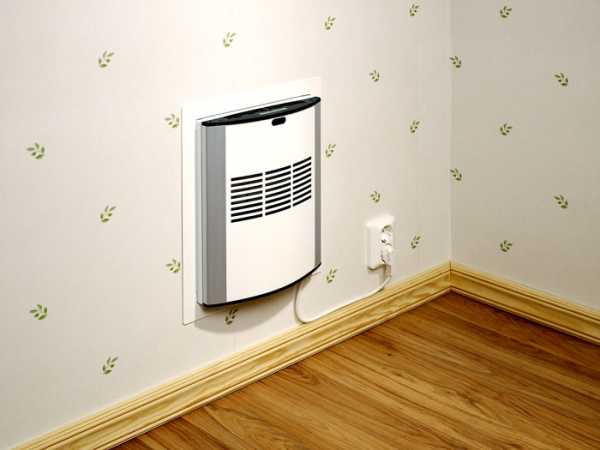

Небольшое устройство впишется в любой интерьер

Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
Некоторые устройства нуждаются в расходных материалах – фильтрах.
На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

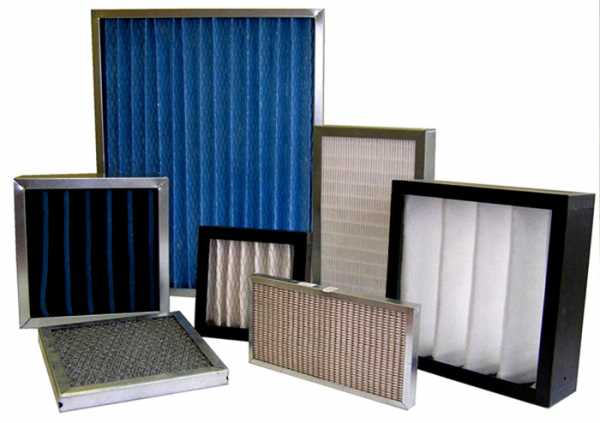

Фильтры для воздухообменников

Полезная информация! Чтобы не образовалось наледи в устройстве, время от времени нужно отключать вентилятор. Пластины оттают от тепла выходящего воздуха.

Выводы

Ещё недавно рекуперационные системы устанавливались только на промышленных предприятиях. Сейчас они становятся необходимы и для домашнего пользования.

Качественный воздухообмен особенно важен для домов, построенных по каркасной технологии

Важно качественно вентилировать дом, чтобы избежать появления плесени и аллергических реакций и при этом сохранять комфортную температуру. Именно поэтому рекуператор так важен для частного дома.

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Рекуператор своими руками из поликарбоната

Вопрос энергоэффективный волнует наверное каждого владельца недвижимости. Проветривание как способ обновления воздуха в помещении не всегда подходит, зимой это достаточно большие потери тепла, и большая вероятность простыть, поэтому и был придуман теплообменник для проветривания.

Простыми словами — смысл рекуператора для вентиляции в том, что входящий с улицы холодный воздух, подогревается выходящим воздухом из помещения, т.е. происходит теплообмен «грязного» воздуха со свежим, без перемешивания воздушных потоков.

Ну вроде бы вступление получилось внятным, поэтому я перейду непосредственно к постройке рекуператора своими руками. В сети много примеров изготовления таких устройств, собственно которыми я и воспользовался, немного дополнив и переделав под себя. И так, мне понадобился такой теплообменник для комнаты отдыха в бане, это помещение около 24 кв.м., поделенное перегородкой, до определенного времени использовалось как единственное жилое помещение на даче.

Для изготовления рекуператора мне понадобилось:

Поликарбонат сотовый — 1 лист 4мм (210*600 см.)
Экструдированный пенополистирол — 5 листов 30 мм (120*60 см)

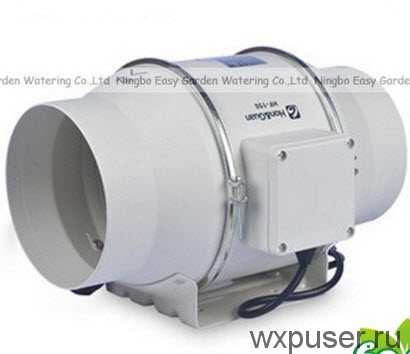

Канальные вентиляторы 100 мм (производительность 100 литр/в час) — 2 шт
Пена монтажная
Клей для пластика (не момент)
Провода для подключения вентиляторов

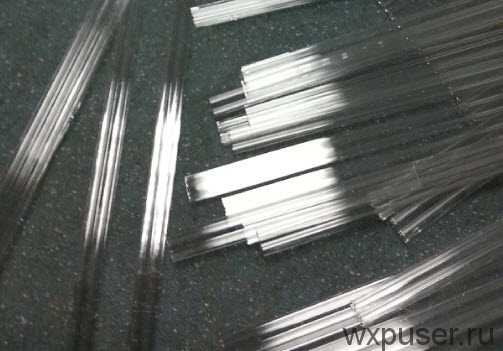

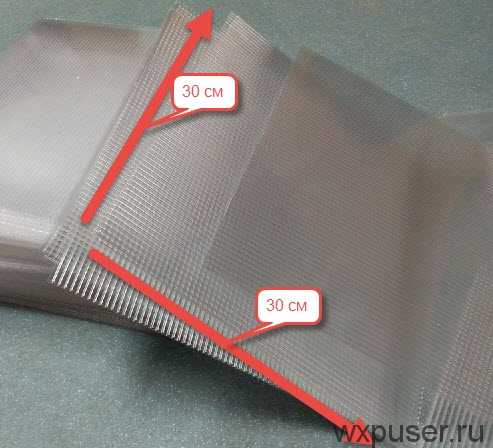

Для начала я нарезал пластин из поликарбоната с помощью дискового ножа (вот такого) и металлической линейки.

Один воздушный поток пойдет непосредственно по сотам поликарбоната, а другой, пересекающий его нужно пустить между этими пластинами, для этого нарезал из таких же пластин полосок (соломки), что бы потом приклеить их.

После склейки пластин получилось вот так

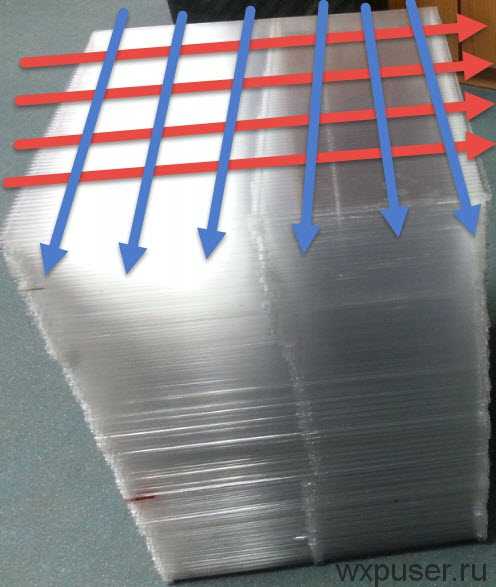

Фото после склейки блока, стрелками показал движение воздушных потоков. Потоки идут по всей высоте блока. Таких блоков будет два.

Блоки готовы, они должны быть одинаковой высоты.

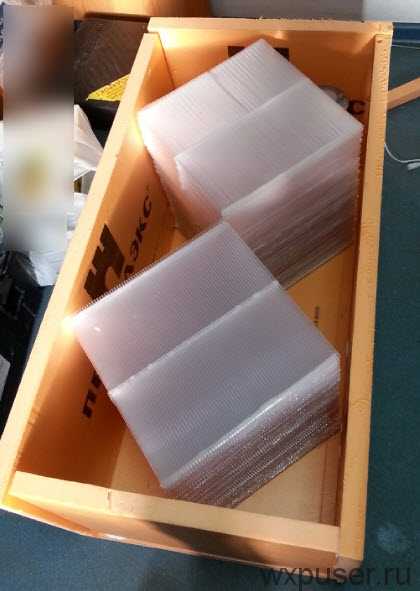

После изготовления основных блоков для рекуператора, сделал короб из экструдированного пенополистирола, для склеивания использовал монтажную пену, просто нанес ее на торцы и прижал, поставил теплообменные блоки для примерки, вот что получилось:

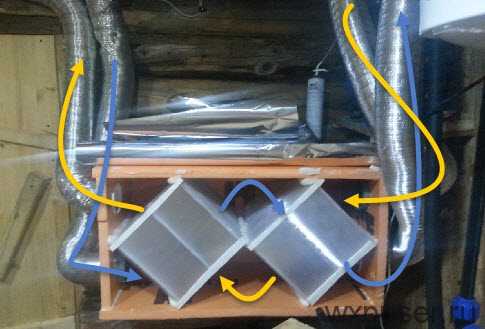

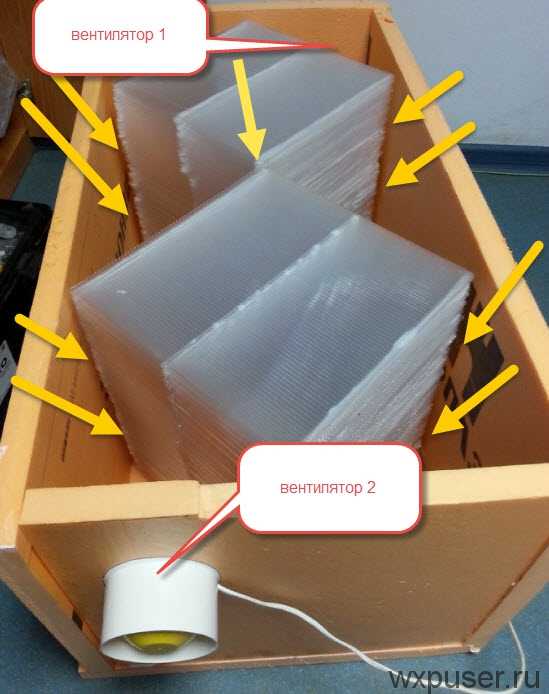

Установил вентиляторы, второй на фото не видно,желтыми стрелками показаны щели, которые тоже нужно запенить.

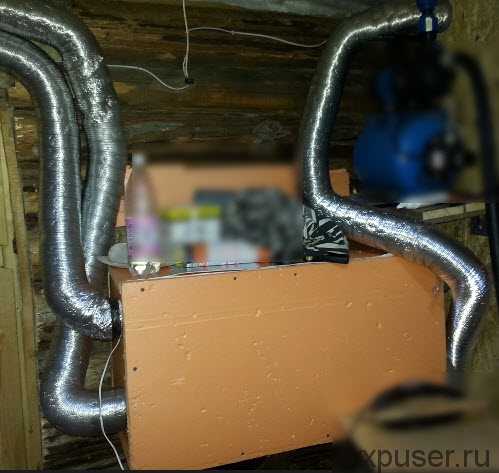

Собственно на этом самодельный рекуператор практически закончен, на очереди его установка. Как я писал в начале статьи, он был сделан для бани, для комнаты отдыха, но установил я его в моечной, откуда уже по воздуховодам, через рекуператор подается свежий воздух, и откачивается «грязный/влажный/с запахами» На фот еще раз показал стрелками как двигаются воздушные потоки.

Желтыми стрелками обозначен поток выкачиваемого воздуха, а синими стрелками — поток закачиваемого (свежего). В результате встречи этих потоков в теплообменниках из поликарбоната, происходит теплообмен, который повышает входящий холодный воздух практически до комнатной температуры, это при температуре на улице -5 -10 градусов, если температура ниже, то конечно поток входящего воздуха холоднее.

Рекупиратор в готовом собранном виде выглядет так.

Крышка закреплена на длинные саморезы по дереву, можно впенить в нее стекло что бы наблюдать за конденсатом и прочими процессами в рекуператоре, в моем случае, холодный воздух начинает прогреваться уже в воздуховоде, поэтому конденсата в рекуператоре нет.

Работа над ошибками или Вывод

Для того чтобы прокачать такие воздуховоды нужны более производительные вентиляторы, мне пришлось добавить еще по одному вентилятору на входа в воздуховод, в месте входа в стене, но лучше поставить вентиляторы на 150 мм, с производительностью 300 литров в минуту, только они существуют только в диаметре 150 мм, можно купить центробежный бесшумный на 125 мм, с хорошей производительностью, типа такого.

Я заказал на алиэкспрессе вот этот, пока не пришел, сказать ни чего не могу. Рекуператор планирую переносить в дом (уже построен), поэтому канальные вентиляторы не справятся, нужно два центробежных.

Так же на включение самодельного рекуператора удобно поставить какое нибудь реле времени, что бы он включался раз в час на 15 минут, так называемое проветривание. Таймер использую вот такой, покупал в Китае. Вот ссылка на него

У меня пока все. С удовольствием отвечу на вопросы.

(Visited 2 498 times, 1 visits today)

samoblog.com

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью.
Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания и т. п. Но в результате жилище превращается в своеобразный термос, в котором, без использования принудительной вентиляции, жить становится очень некомфортно. И что, дополнительный обогрев/охлаждение свежего воздуха, который теперь сможет проникать в дом только через вентиляционные каналы, вызовет новые неизбежные расходы на электроэнергию? Напротив, экономии способствуют сами вентиляционные системы. Всё дело в их конструкции. Ниже рассмотрены способы вентиляции помещений с помощью рекуператоров воздуха. Что это такое, как устроены эти агрегаты и можно ли сделать своими руками?

Преимущества системы вентиляции с рекуперацией

Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:

не даёт развиваться колониям опасных микробов, плесени;
удаляет углекислый газ и пыль.

Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования.

Типы рекуператоров

Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов.

Пластинчатый

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух.

Важным параметром блока рекуператора является его КПД

Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора.

Чертёж и схема работы

: Принцип работы пластинчатого рекуператора

: Схема пластинчатого рекуператора

Децентрализованный

В условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма и т. п. Использование такого устройства совершенно необходимо при установке герметичных пластиковых окон. Этот теплообменник обеспечивает поступление согретого свежего воздуха в зимнее время и охлаждённого летом, особенно, если в помещении установлен кондиционер. Работа рекуператора не влияет на температуру в квартире.

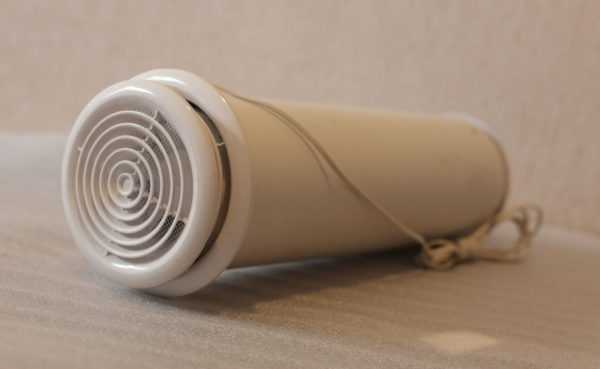

В квартире обычно устанавливаем более компактный рекуператор — децентрализованный

Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники.

Чертёж и принцип работы

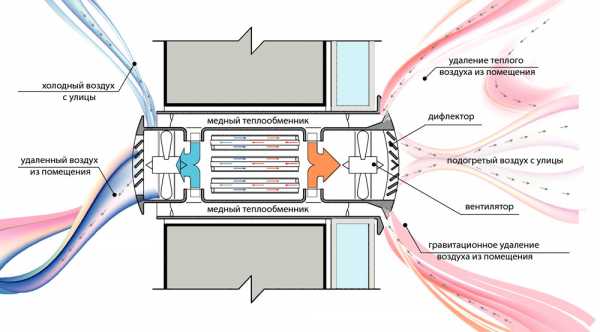

: Принцип работы децентрализованного рекуператора

: Схема децентрализованного рекуператора

Роторного типа

Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его.

Рекуператоры роторного типа обладают наибольшим показателем КПД

Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством».

Схема устройства и работы (система воздух-воздух)

: Принцип работы роторного рекуператора

: Схема рекуператора роторного типа

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

Рекуператор обеспечит хорошую вентиляцию в помещении

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Как сделать пластинчатый рекуператор своими руками?

Материалы для пластин

При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:

тонкий лист алюминия или меди;
тонкая кровельная оцинковка;
листовой текстолит или гетинакс;
другой вид пластика.

На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки.

Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров.

Материал для изготовления корпуса

металлический лист или фанера;
МДФ толщиной до 20 миллиметров;
брусок для каркаса;
метизы для крепежа;
минеральная вата;
силиконовый герметик.

Пошаговые действия

Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник.
Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик.
Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания.
Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения.

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Для создания благоприятного микроклимата в доме или квартире, помещения нужно регулярно проветривать. Чтобы обеспечить баланс свежего воздуха и влажности нужно обеспечить жилище хорошей вентиляцией. Установка рекуператора решит эту проблему и кроме того, сэкономит энергоресурсы.

teplo.guru

Рекуператор своими руками: преимущества, недостатки, продуктивность

Для комфортного, уютного дома, потребуется выветривание комнат, будто кухня или ванная. В этом нам помогают вытяжки и множество приспособлений. Для этого надо немного «раскрутиться», потратиться на устройства отопления и вентиляции, вытяжки. А при постоянном повышении цен на электричество и поддерживания дома, такие затраты уходят на второй план.

Тепло необходимое зимой, случается, что через вентиляционный комплекс выходит плохой воздух вместе с тёплым воздухом. И при этом возвращается холодный воздух и заходит домой, вследствие чего увеличиваются затраты на электричество.

Пригодное утепление дома исключено без использования установки герметизации жилища или квартиры. С помощью особых стройматериалов утолщают проёмы, дверные и оконные соединяя их со стенами, чтобы избежать конденсата. Но если не использовать преднамеренного выветривания, то дом похож на так называемый термос, вследствие чего, без выветривания вам будет неприятно прибывать в помещение.

Тепло необходимое зимой, случается, что через вентиляционный комплекс выходит плохой воздух вместе с тёплым воздухом.

Факт. Комплекс устройств выветривания дома, не добавит вам затрат на электричество, а наоборот, поможет вам больше экономить в разы.

Рекуператор – это

Перед тем как вы начнете сооружать устройство, но потребуется понять его принцип функциональности.

Это механизм, в котором происходит взаимосвязь воздушных потоков также который, получает холодный и отдает обогревший воздух, и, наоборот, в зависимости от погоды.

Рекуператор — это небольшая часть и не затратная, большого комплекса вытяжной структуры.

Типы устройств

Разделение функционирование, делится от структуры и функций действия.

по виду перемещения обмена воздуха.
по структуре создания и функций как роторный и пластинчатый.

Принудительная установка вытяжки с рекуператором

Новейшая принудительная приточно-вытяжное выветривание с рекуператором, предполагает увеличение эффективности в три раза и экономии электричества в сравнении с обычными прямоточными конструкциями. При помощи приспособления утилизации тепла (рекуператор), помогает ограничить лишние расходы на электроэнергию, так как обеспечивается приход свежего воздуха необходимого для заданной комнаты.

Рекуператор — это небольшая часть и не затратная, большого комплекса вытяжной структуры

Также важно чтобы и в закрытых помещениях обновлялся воздух, из-за этого можно получить некоторые плюсы: из-за постоянной смены воздуха в помещениях не будет появляться грибок, плесень, а вследствие чего и насекомые. Также выветривает различные запахи, пыль и всяких вредных веществ находящимся в воздухе.

Факт. Различные погодные условия, жара или холод никак не относятся к принудительной вентиляции с данным приспособлением, что в свою очередь является выгодно.

Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки. Он, нагнетенным воздухом в помещении, нагревает или остужает, с помощью электричества не смешивая.

Стройматериалы для самодельного пластинчатого рекуператора

Лист алюминия, или железо для кровли около четырех квадратных метров;
Техническая пробка 20 мм, что бы положить среди пластин или деревянных реек;
силиконовый герметик, обычный;
короб для корпуса. Можно взять короб, сделанный из присованной древесины или из металла;
фланцы пластмассовые подходящие по диаметру вытяжки, четыре штуки;
измеритель давления;
минеральную вату;
строительный уголок;
метизы;
электропилка.

Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки.

Делаем рекуператор.

Для начала режим железо на квадраты размером 20 и 30 сантиметров, они нам понадобятся аж 70 штук. Для удобства можно нарезать не по одному, а по 5 или больше, как вам удобно. Также очень важно, что бы квадраты были ровными.
Режим рейку (пробку) 20 и 30 см соответственно и приклеиваем впритык на противоположные стороны всех квадратов, кроме последнего квадрата.
Наносим клей сверху рейки (пробки) и соединяем квадраты в кассету. Складывая каждый следующий лист перпендикулярно, и последним будет не чем не приклеенный квадрат.
Соединить всю конструкцию с помощью строительного уголка.
Щели затыкаем при помощи герметика.
Присоединяем фланц на стены конструкции. Снизу конструкции делаем дренажную дырку, вставляем туда трубу для ухода влажности.
На стенки конструкции из уголка делаем направление.
Конструкцию заносим в корпус, размер корпуса, как и размер квадратов.
Прикрепляем 40 миллиметров ваты в середине на стенах корпуса.
Что бы ни было налета погодных условий, потребуется поставить в ту же часть, где ходит теплый воздух измеритель давления. Во избежание обмерзания конструкции.
Засовываем готовое устройство в систему вытяжки.

Совет. Для этого категорически не подойдут кислотные герметики, так как из-за них будет появляться ржавчина и приводить конструкцию в не годность.

Преимущества и недостатки такого рекуператора

Преимущества: высокая производительность, незамысловатость конструкции, не использует электричества.
Недостатки: не имеется замены влажного воздуха, замерзание в холодное время года

Совет. Что бы избежать замерзания, рекуператор иногда выключают или можно поставить особенным клапаном.

высокая производительность, незамысловатость конструкции, не использует электричества.

Как увеличить продуктивность конструкции рекуператора

Основным параметром данного устройства это проценты полезного действия. Для увеличения продуктивности в полтора раза есть два варианта. При этом повышение часа и увеличения пространства для замены теплого воздуха. Для дачного варианта увеличения продуктивности, таким вариантом, просто при этом желательно использовать грунтовые обменщики тепла. Пластмассовую трубку до 20 сантиметров, трубку, установленную на промежутке 50 метров и на глубине до двух метров, разрешит вам обогреть или охладить приходящий воздух в помещение.

При использовании этого самодельного устройства, увеличить продуктивности всей вытяжки. Если применить грунтовой тип обмена, то это уменьшит возможность замерзания и появления инея на перпендикулярных квадратах конструкции из-за разности градусов воздуха в доме и снаружи. Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха. Если не использовать грунтовой обменщик, то что бы избежать сирости в вентиляции, замерзания на квадратах, то при этом можно использовать вспомогательные устройства. При этом можно применить измеритель градусов и давления, и вспомогательное обогревательного устройства, что бы ни замерзали квадраты.

Утепленная форточка для дома с пластиковыми окнами

Для зданий, где много этажей, для квартир, практично использовать иной тип установки, больше благоприятный это так называемый теплой форточкой. Устройства по такому типу действия используют мало пространства в системе. Это устройство очень простое в установке, можно на подоконнике или на стенке возле нужного окна, также можно скрыть или оставить на виду такое устройство. При монтировании пластиковых окон, то непременно используйте данное приспособление. Данный обменщик воздуха предоставит вам приход теплого воздуха зимой, и холодного летом, также если вы используете в дополнении кондиционер. Деятельность рекуператора не относится к градусам воздуха в помещении.

Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха.

Модель такого вида является трубка до 20 сантиметров в диаметре, и до полутора метра в длину, затем в нее устанавливают связку тонких труб (алюминиевых) до полутора метра. Их разбросанные концы стоит собрать в конструкцию на двух пластинах, при этом 20 сантиметров в диаметре. В такой сборке применяют тройник два штуки и две пластиковые трубы соединены между собой на 90 градусов г-образная, 20 сантиметров в диаметре. Связка тонких труб из алюминия вдеть в основную трубу. На наружные окончания ставиться тройники и г-образную трубу. С первого конца на тройнике и г-образной трубе ставят вентилятор электрический, по одному. С помощью него идет обмен воздуха в помещении.

Роторный тип рекуператора

Самую большую продуктивность выдает модель именно такого роторного типа. В них вмонтированный поток воздуха пропускается сквозь короб с двумя каналами. В середине этого короба ортогонально движется круг. Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль. Все эти спирали крутятся, круг закаляется, после этого прогретый воздух попадает в помещение. При этом приходящий прохладный воздух он прогревает.

Для более продуктивного функционирования установки, кругу потребуется иметь в наличии крупный диаметр трубы.

Факт. Крупный диаметр трубы, имеется существенным недостатком, он притесняет использование в обычных домах, данный тип рекуператора.

Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль

При этом различность этих других типов, в данном типе используется не полное смешивание воздушных потоков, что при использовании для обычных домов принуждает в использование фильтров трудных конструкций. Наименование нагревательного круга, считается несовершенной моделью.

Какой тип рекуператора выбрать для своего дома.

Просматривание разных типов приспособлений можно и дальше. Но заинтересованность все же в том, как самому сделать похожую модель и продуктивность в ее использование в вашем жилище. В первую очередь необходимо подумать о ее необходимости и какого определенного типа модели. Когда в доме вмонтированы пластиковое окна, то вам стоит использовать уже завершенной продукции маленькому устройству, теплой форточки.

Для дачного типа строения, где предоставляется больше места для устройств, и полностью годится наш вариант самодельного пластинчатого рекуператора.

Рекуператор теплообменник пластинчатого типа своими руками

couo.ru

Рекуператор воздуха в частном доме своими руками.

Каждый человек, который хотя бы поверхностно разбирается в системах вентиляции и понимает, что правильно работающая вентиляция в частном доме или квартире обеспечивает здоровую атмосферу. Она необходима для того, чтобы обеспечить непрерывный приток чистого воздуха и вывод загрязненного из помещения. При этом в зимний период возникает проблема с тем, что на улицу выводится тепло, а холод попадает внутрь. Чтобы не тратить дополнительную энергию для обогрева помещений, в современных жилищах производится установка рекуператора. Давайте разберемся, что же это такое и как устроен рекуператор воздуха. Необходим ли вам этот прибор, ведь его покупка остаётся достаточно дорогостоящей процедурой? Да, чтобы лишний раз не выкладывать на кассе магазина кругленькую сумму, можно попробовать сделать рекуператор своими руками. Итак, начнем.

Система рекуперации тепла: описание, предназначение и особенности.

Прежде чем разбираться в том, как сделать рекуператор воздуха предлагаем понять его предназначение и принцип работы. Следует знать, что сам термин «рекуператор» возник в латинском языке и он означает возврат назад чего-нибудь. Из этого не сложно понять, что такое рекуператор для вентиляции – это приспособление, которое обеспечивает теплообмен от нагретого воздуха из помещения к холодному уличному потоку. Устанавливают прибор в стене как можно ближе к потолку. За счет того, что свежий воздух немного холоднее (5-15%), чем комнатный образуется постоянная циркуляция.
Благодаря такому решению снижается расход тепла, а значит уменьшается сумма, которую приходится отдавать за отопление.

Важно отметить, что рекуператор является лишь одной из составляющих вентиляционной системы и работает только при грамотном монтаже всей конструкции.

Сделать рекуператор своими руками не составляет большого труда. Уже понятно, что рекуператор для частного дома является прекрасным решением, но при этом есть ряд факторов, которые могут оказать влияние на успешность его работы:

Цена на энергоносители;
Ориентировочный срок использования;
Средства, которые расходуются на установку;
Средства, которые расходуются на обслуживание данной системы за год.

Посмотреть видео по теме «Что такое рекуператор?» https://youtu.be/vG_nf4rEXbo

Рекуператоры воздуха и их разновидности

После того как стало понятно, как именно происходит рекуперация воздуха, следует разобраться в том, какие виды рекуператора воздуха бывают.

Это устройство можно разделять по двум признакам:

По способу передвижения воздушных масс: прямоточные и противоточные.
По виду конструкции, здесь учитывается принцип работы рекуператора: роторного типа и пластинчатого типа.

Рассмотрим подробнее вторую классификацию, преимущества и недостатки каждого из этих видов, так как это позволит подготовится к созданию системы вентиляции с рекуперацией тепла.
Роторный рекуператор для квартиры выполняется в виде закрытого корпуса, который внутри имеет барабан, в действие этот вид приводится с помощью электрического мотора. Вращение барабана с установленной скоростью приводит к тому, что он оказывается то в потоке теплого воздуха, то в потоке холодного. За счет этого происходит цикличное остывание и нагревание пластин ротора. Благодаря таким движениям холодный уличный поток получает тепло. Такой рекуператор для дома имеет следующие достоинства: высокий КПД (около 85%), они не покрываются льдом при низких температурах и позволяют регулировать уровень влажности. При этом система рекуперации тепла имеет и некоторые недостатки: сложно выполнимая конструкция, уровень шума выше, чем у аналогов, подвижные составляющие снижают надежность и приводят к более частому ремонту системы.
Теплообменник пластинчатого типа имеет специальную кассету, которая состоит из множества пластинок. Тонкие пластины соединяются между собой и имеют небольшой зазор. Теплообменник устроен таки образом, что воздушный поток из квартиры нагревает их, после чего холодные воздушные массы проходят через него, и их температура повышается. Это становится возможным благодаря тому, что воздушные потоки не смешиваются. Передача тепла происходит из-за того, что в одно и то же время происходит нагрев и охлаждение пластин с разных сторон.

Среди достоинств рекуператор тепла пластинчатого типа можно выделить следующее:

имеет низкую цену, маленький размер,
простое устройство, отсутствие движущихся деталей.

В то же время вентиляция с рекуперацией тепла такого вида имеет недостаток: теплообменник обмерзает при низких температурах по причине образования конденсата. Всё же такой рекуператор воздуха своими руками сделать проще всего, поэтому их можно встретить чаще роторных.

Система рекуперации тепла: какие детали потребуются

Следует тщательно подготовиться перед тем, как изготовить рекуператор воздуха своими руками. Подготовка по теоретической части пройдена, теперь обсудим материальную составляющую. Оговоримся сразу, что лучше рассматривать пластинчатый рекуператор из-за простоты его изготовления.

Итак, рекуператор тепла и воздуха для квартиры потребует покупки листового металла. В приоритете алюминиевые листы, при этом допускается и железо для кровли, гетинакс или сотовый поликарбонат. Благодаря этим металлам рекуперация энергии будет максимально эффективной, так как толщина листа напрямую влияет на то как успешно будет работать теплообменник.

Следующий пункт в списке покупок это рейки из дерева, они необходимы для прокладок между листами металла. Здесь так же важна толщина, лучше всего 2-3 мм, а ширина примерно 10 мм. Также понадобится герметик, клей без кислоты.

Рекуператор, предназначенный для вентиляции частного дома или квартиры обязательно должен иметь корпус. Материалы лучше всего выбирать из фанеры, металла или МДФ, также можно использовать готовый корпус. Понадобятся 4 фланца, имеющие такое же сечение как трубы. Любой вид минеральной ваты толщиной около 4 см. Также приобретите уголок, метизы и кулер. Позаботьтесь о том, чтобы был инструмент, способный разрезать детали, из которых состоит рекуперативная вентиляция.

Изготовление системы вентиляции с рекуперацией тепла

Первым делом нужно нарезать металлические пластины. Вырезать их следует квадратами в пределах от 20 до 30 см, всего пластин потребуется примерно 70. Лучше резать сразу несколько штук, это обеспечит скорость работы и более ровные стороны.
Деревянные рейки следует покрыть олифой и порезать их, длина рейки должна соответствовать стороне металлических пластин. Получившиеся части нужно приклеить на две стороны всех квадратов, после чего сделайте перерыв пока клей полностью высохнет. Одну металлическую пластину следует оставить без реек.
После того как заготовки высохли — покройте клеем верхние части реек и соберите все детали в единую конструкцию.Обратите внимание на то, что каждую следующую пластину следует провернуть на 90 градусов. Таким образом рейки чередуются и ложатся перпендикулярно друг к другу.
В конце нужно приклеить лицевую пластину, которая осталась без реек. Собранные пластины фиксируются благодаря уголкам, а щели нужно обработать герметиком.
После подготовьте крепления под фланцы.
Готовый теплообменник нужно поместить в корпус, чтобы сделать это было проще используйте направляющую из уголка. Рекуператор в корпусе для вентиляции должен быть расположен углами к боковым стенкам корпусного элемента, так чтобы получился своеобразный ромб. Очень важной часть является создание двух изолированных пространств, чтобы воздух встречался исключительно в пластинчатой части всего устройства, которое создано для частного дома своими руками.
Когда эти процедуры проведены, то необходимо проделать отверстие, в которое будет вставлен шлаг, чтобы собирать и выводить конденсат.
Нужно вырезать 4 отверстия под фланцы. Также не забывайте о том, что есть возможность оставить место для воздушных фильтров.
После этого стенки корпусной части следует отделать минеральной ватой.
В конце нужно закрепить вентилятор и поместить самодельный рекуператор в вентиляционную систему.

Установка рекуператора воздуха производится либо в стену, либо в специальное отверстие, которое имеет вентиляция. Шумит рекуператор не сильнее, чем персональный компьютер, при этом уровень шума зависит от мощности кулера.

Итак, вы знаете, как устроены рекуператоры разных видов и как его можно сделать самостоятельно. Рекуперация тепла в системах вентиляции позволяет значительно сэкономить средства и вы можете собственными руками сделать бытовой рекуператор.

Подробнее о создании рекуператора смотрите на видео https://youtu.be/gODCJEA_voU

ventazbuka.ru

Собираем пластинчатый рекуператор своими руками

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего.

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель.

Очень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы.

Нам понадобятся следующие материалы:

Текстолит
Кровельная оцинковка или любой другой материал плоского типа
Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
Деревянный брус для закрепления металлической основы в коробе
Герметик
Утеплитель
Силикон

Основные этапы работ

Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
Из остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах. Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.

ventilationpro.ru

РубрикаДом
