Схема двухтрубного отопления частного дома: Двухтрубная система отопления — все об отоплении

Двухтрубная система отопления частного дома с нижней разводкой и схема двухконтурной

Для обеспечения тепла в строении большой площади или этажности применяется двухтрубная система отопления частного дома. Эффективная и практичная схема позволяет обойтись минимальными вложениями, использовать в качестве источника тепла котлы различной конфигурации и прочие достоинства. Рассмотрим особенности, плюсы и минусы системы отопления, а также способы обустройства конструкции.

Содержание

• Что представляет собой двухтрубная система отопления
  • Достоинства и недостатки системы
• Виды двухконтурной системы отопления
  • Открытая разводка отопления
  • Закрытая система циркуляции
  • Естественная или самотечная циркуляция
  • Принудительная циркуляция
  • Горизонтальная и вертикальная схемы
• Двухтрубная система с верхней разводкой
• Двухтрубная схема с нижней разводкой

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов.

Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Важно! Используя двухтрубное отопление, хозяева немного увеличивают разовые затраты на обустройство, но получают экономию топлива – из-за подачи теплоносителя высокой температуры в каждый радиатор повышается скорость прогрева, а значит, можно раньше отключать котел.

Достоинства и недостатки системы

Преимущества двухконтурной схемы отопления:

• одинаковый температурный режим теплоносителя для каждого радиатора;
• возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
• возможность замены одного радиатора без уменьшения работы всей отопительной системы;
• двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

На заметку! Для прокладки трубопроводов в 2-х трубной конструкции допустимо использовать трубы меньшего диаметра, чем в 1-трубной.

Виды двухконтурной системы отопления

Классифицируется теплосистема по различным параметрам, следует рассмотреть все.

Открытая разводка отопления

В этом случае применяется расширительный бак открытого типа. Тара нужна для компенсации избыточного объема воды при нагревании. Минус открытого бака в испарении воды, попадании кислорода, что может привести к завоздушиванию радиаторов, а также быстром износе оборудования из-за коррозии. Также нельзя заливать в систему антифриз – теплоноситель испаряется, отравляя парами воздух в помещении.

Плюс в возможности конструирования бака из подручного материала, отсутствии риска выплеска воды при повышении давления. К тому же если используется бак открытого типа, то не придется покупать манометр, клапан сброса.

Закрытая система циркуляции

Здесь используется герметичный расширительный бак, который проще и удобнее в эксплуатации. Компенсация давления производится либо увеличенным объемом тары, либо наличием мембранной внутренней перегородки – она смещается при увеличении объема воды и сжимается при снижении объема.

Таким образом поддерживается постоянный уровень давления. Допустимо заливать в систему антифриз, испарения и последующего отравления не будет. Однако минус в обязательном обустройстве защитного узла из манометра, клапана сброса, воздухоотводчика.

Важно! Вне зависимости от схемы, расширительный бак устанавливается в самой верхней точке конструкции.

Естественная или самотечная циркуляция

Это системы без применения насоса, в которых теплоноситель транспортируется по трубам естественным путем. Для обеспечения свободного тока необходимо выкладывать трубы с определенным уклоном (до 2 см на 1 м трубопровода), а также избегать поворотов, которые могут мешать естественной циркуляции.

Принцип работы основан на повышении давления воды. Прогретая жидкость выталкивается вверх по разгонному патрубку, затем по трубопроводу отправляется в радиаторы отопления и по всей системе. Самотечный тип является самым дешевым, но транспортируется жидкость медленно, при входе в радиатор уже остывает, поэтому применяется для малоформатных отопительных конструкций.

К плюсам можно отнести длительность эксплуатации – тут нечему ломаться, отсутствию завоздушивания и простоту монтажа. Минусы в малом перепаде давления, сопротивлении труб, что снижает скорость транспортировки теплоносителя.

На заметку! Использовать самотечную схему рекомендуется в случае, когда радиаторы находятся не далее 30 м от источника прогрева воды (котла).

При выборе самотечной схемы следует учитывать материал, диаметр труб, количество поворотов, особенности установки запорной арматуры – это поможет сделать конструкцию более эффективной.

Принудительная циркуляция

Если обустраивается двухконтурная система отопления в частном доме с принудительным типом транспортировки, то в контур встраивается циркуляционный насос. Монтируется оборудование на трубе обратки, перед насосом устанавливается фильтр грубой очистки. Можно поставить насос в любой точке, однако при постоянном взаимодействии с горячей водой элементы прибора быстро выйдут из строя, фильтр нужен для задерживания механических вкраплений, которые могут испортить детали насоса.

Принудительная циркуляция обладает множеством достоинств:

1. Транспортировка жидкости ускоряется. Это значит, что вода быстрее поступает в радиаторы, не теряет в процессе перемещения нужной температуры, а значит, прогрев помещения происходит быстрее – можно раньше отключить котел, а это дополнительная экономия.
2. При установке насоса можно регулировать уровень прогрева разных элементов сети, перекрывать отдельные участки.
3. Принудительная циркуляция позволяет поставить мембранный расширительный бак, что снимает с хозяина заботы о доливании жидкости и позволяет применять антифриз.
4. Насос обеспечит перегонку воды по системе с любым количеством поворотов, поднимет на нужную высоту, поэтому для 2-х и более этажных строений рекомендуется монтаж двухтрубной системы отопления с принудительной циркуляцией.

Важно! Наличие насоса исключает образование воздушных пробок в системе, что продляет срок эксплуатации всей конструкции.

Минусы тоже есть – насос работает от электросети, поэтому отсутствие тока приведет к остановке работы системы. Плюс за электричество придется платить, регулярно проверять насос на целостность и работоспособность, а также поставить фильтры – это увеличивает смету. Но плюсов намного больше, причем если правильно смонтировать схему из двух контуров, то даже при отсутствии электричества теплоноситель пойдет самотеком и обогреет помещения в любом случае.

Горизонтальная и вертикальная схемы

Может быть выбрана горизонтальная или вертикальная схема отопления двухтрубной системы. Горизонтальная применяется в строениях площадью до 150 м2, стояки размещаются в коридорах или технических комнатах. Плюсы разводки в невысокой стоимости и простоте монтажа, а вот минус – в большом риске завоздушивания, поэтому важно установить краны Маевского.

Если формируется вертикальная схема, то стояки размещаются в любом помещении, стоят вертикально и могут соединять несколько этажей, причем подключение может быть как общим, так и раздельным – к каждому стояку своя магистраль от котла. Плюс в отсутствии воздушных пробок, минус в более дорогой смете на обустройство.

Двухтрубная система с верхней разводкой

Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.

Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе.

Труба обратной подачи выкладывается по полу или опускается под него.

Важно! Если труба обратного поступления воды монтируется в стяжке пола или под ним, применять соединительные муфты нельзя, чтобы не допустить течи.

В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.

В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.

Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.

Достоинства схемы в:

• скорости движения теплоносителя;
• максимальном и ровном прогревании помещений;
• исключении риска образования воздушных пробок.

К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.

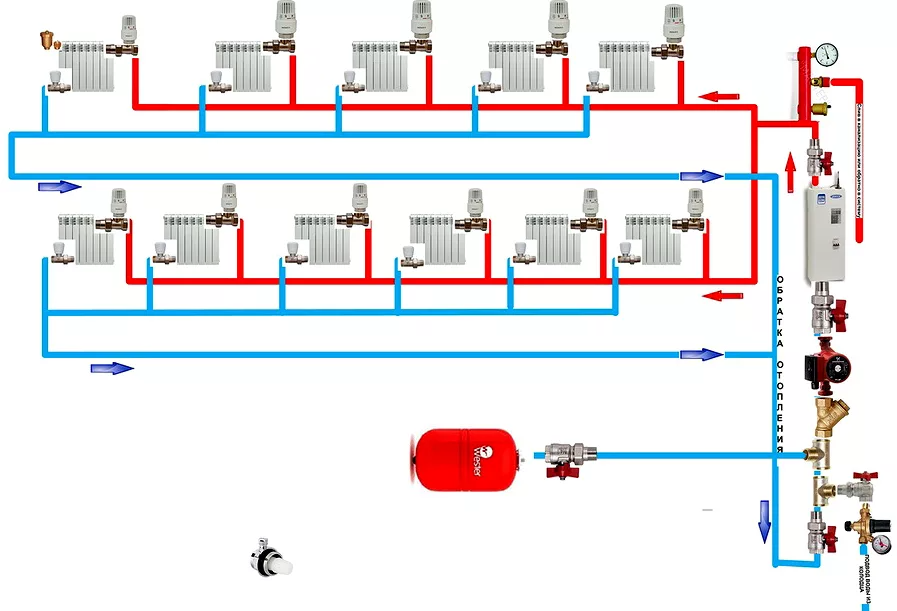

Двухтрубная схема с нижней разводкой

В этой схеме магистрали подачи и обратного тока воды устанавливаются внизу радиаторов. Основное отличие в том, что двухтрубная система отопления с нижней разводкой, схема которой проста, меняет движение теплоносителя – начинается транспортировка снизу вверх через радиаторы и затем по обратке возвращается в прибор нагрева (котел).

Таким образом можно подключить несколько контуров, сделать тупиковую разводку или оборудовать схему с попутным течением носителя. Минус в высоком риске образования воздушных пробок, для исключения которого требуется установка кранов Маевского. Краны должны стоят на каждой батарее, особенно если речь идет о 2-х и более этажном доме. Но можно заменить вентили специальными воздушными линиями, включаемыми в систему, – это воздухоотводчики, собирающие и выводящие воздух в центральный стояк, откуда он попадает в расширительный бак и через клапан выводится наружу.

Важно! Для схемы с нижней разводкой следует применять принудительную циркуляцию с насосом, иначе велик риск образования воздуха, затруднено прохождение магистралей.

Поскольку почти все батареи с нижней разводкой в 2-х трубной системе – это тупиковые разводки, их дополняют спускниками. По причине скопления воздуха не рекомендуется применять открытый расширительный бак, в этом случае воздух придется спускать практически ежедневно. Можно убрать воздух, если закольцевать подающие трубы, но так схема становится намного сложнее в исполнении и размеры ее увеличиваются, поэтому применение кольцевого типа нецелесообразно.

К плюсам нижней разводки относят:

• компактность;
• малые теплопотери;
• возможность подключения системы отопления до завершения ремонтных работ в доме.

Прокладка труб отопления снизу гарантирует использование всего объема поступающего тепла, что объясняет снижение расходов на отопление.

К минусам можно отнести значительные затраты на материалы, элементы и комплектующие системы, малое давление во входной магистральной трубе и удаление воздушных пробок.

Важно! Если формируется двухтрубная система отопления с нижней разводкой из полипропилена, то трубы можно утапливать в стяжке пола. Полипропиленовые элементы свариваются, что минимизирует риск протечки, хорошо отдают тепло, а срок службы составляет более 30 лет.

Разобраться с нюансами обустройства отопления из двух труб в частном доме поможет видео от профессионалов.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Двухтрубная система отопления частного дома своими руками

Содержание статьи

•  В чем принцип двухтрубной разводки
• Разновидности двухтрубных систем отопления
• Монтаж двухтрубной разводки своими руками

Для поддержания комфортных условий проживания в частном доме важно создать систему отопления, которая бы не только эффективно компенсировала теплопотери, но и делала это равномерно во всех комнатах. Особенно это касается многоэтажного строения, где второй этаж часто бывает намного теплее первого в силу особенности распространения теплого воздуха.

Читай также: Очистительная система отопления частного дома.

Наиболее подходящей схемой в этом случае является двухтрубная система отопления частного дома, которая показывает свою эффективность как в случае одноэтажного, так и многоэтажного типа постройки. Далее мы разберем, в чем особенность и преимущество такой разводки тепловых коммуникаций, а также рассмотрим технологию монтажа такого отопления своими руками.

 В чем принцип двухтрубной разводки

Как понятно из названия, такая схема подразумевает наличие двух коммуникативных труб для обеспечения батарей теплоносителем и его отвода от обогревателей к котлу. Задача первой трубы, это доставка горячей жидкости от котла к радиаторам, второй же, — обратная подача остывшего теплоносителя к водонагревательному прибору.

При таком типе разводки к каждой батарее в доме подходит носитель тепла с практически одинаковой температурой, особенно если отопление оборудовано циркуляционным насосом. Это имеет несколько положительных сторон:

• возможность точно рассчитать количество секций в радиаторах;
• равномерное распределение тепла во всех обособленных помещениях;
• возможность регулировки температуры каждой батареи установленным регулирующим клапаном.

Разновидности двухтрубных систем отопления

При общем основном принципе подвода и отвода теплоносителя, двухтрубная разводка имеет свои модификации, каждая из которых лучше в том или ином случае.

Рекомендуем ознакомиться: Горизонтальная двухтрубная система отопления гидравлический расчет.

По способу расположения подающей (горячей) трубы схема разводки бывает:

• нижняя;
• верхняя.

В первом случае подающие коммуникации расположены ниже уровня батарей. Такую систему чаще можно встретить в одноэтажных домах, когда магистральные элементы разводки спрятаны под полом. В данном варианте обязательно включение в отопление нагнетающего насоса.

Во втором же случае горячая труба, идущая от котла, сразу поднимается вверх, а затем располагается горизонтально с незначительным уклоном выше радиаторов отопления. Она может быть скрыта в стене или в утепленном виде располагаться на чердаке. К каждой батарее от нее отходит отдельный рукав. Такое расположение намного лучше с точки зрения гидродинамики и позволяет эксплуатировать отопительную систему без циркуляционного насоса.

По способу расположения стояка двухтрубная система различается на:

• вертикальную;
• горизонтальную.

Вертикальная разводка применяется в многоэтажных домах, где от расположенного вертикально стояка отходят подводящие горячую воду коммуникации на каждом из этажей. Расширительный компенсаторный бачок, если он открытого типа, должен в этом случае быть расположен выше уровня верхней точки горячей трубы. Поэтому его утепляют и устанавливают на чердаке. Если же бачок закрытый мембранного типа, его монтаж производится на произвольной высоте, обычно рядом с котлом.

Горизонтальная разводка предполагает обычное расположение прямой трубы снизу параллельно полу, что характерно для систем отопления одноэтажных домов.

Еще одной разновидностью двухтрубной разводки является коллекторная или лучевая. Такая схема обычно применяется в многоэтажных домах с достаточно большой площадью. Суть такой разводки такова. Теплоноситель поднимается на этажи по вертикальному стояку к имеющемуся коллектору, от которого, обычно в толще пола, отходят горячие коммуникации к каждому нагревательному устройству. Остывший теплоноситель от батарей отходит также по индивидуальной трубе, впадает в коллектор и отводится от него к котлу по холодному стояку. Такая двухтрубная система отопления двухэтажного дома хороша тем, что позволяет подвести к радиаторам горячую жидкость одинаковой температуры и, при этом, с одинаковым давлением.

Монтаж двухтрубной разводки своими руками

Рассмотрим этот процесс на примере одноэтажного дома, где сделаем горизонтальную нижнюю разводку тепловых коммуникаций.

1. Начнем с котла, который нужно установить, учитывая его вес, на прочное бетонное основание в специально отведенном помещении – котельной. Мощность водонагревательного прибора рассчитывается исходя из потребности 100 Вт на квадратный метр жилой площади.

2. К выходному патрубку котла своими руками присоединяется горячая магистраль, которая прокладывается далее по периметру одноэтажного здания с присоединением отопительных батарей. На входе и выходе радиаторов необходимо не забыть врезать шаровые краны, которые дадут возможность при необходимости отключать обогреватель при возникшей необходимости.

3. Недалеко от выхода из котла от горячей магистрали следует отвести своими руками вертикальный патрубок, к которому присоединяется компенсаторный бачок мембранного типа, что будет регулировать давление в системе при нагревании жидкости.

4. От каждой батареи отводится патрубок, который присоединяется к обратке, что прокладывается параллельно горячей магистрали и в итоге присоединяется к входящему патрубку котла.

Способ соединения патрубков к батареям и магистралям зависит от материала, из которого изготовлены трубы. Если это полипропилен, понадобится специальный сварочный аппарат. С металлопластиком проще, — все соединения делаются с помощью латунных переходных соединений, поэтому этот вариант проще сделать своими руками.

Понятно, что в этой статье приведено описание процесса сборки двухтрубной отопительной системы достаточно схематично. Дело в том, что эта работа достаточно сложная и сопряжена с многочисленными расчетами, которые доступны только профессионалам. Поэтому лучше все же доверить монтаж системы отопления им, хотя понятно, что хотелось бы все сделать своими руками.

Читайте также

• Фильтры для очистки воды в системе отопления
• Cамое экономичное отопление частного дома
• Элеваторный узел системы отопления
• Схема двухконтурной системы отопления частного дома

Чем хороша двухтрубная система отопления.

Двухтрубная система отопления

Практически у каждого владельца частного дома возникает вопрос:
«Двухтрубную или однотрубную систему отопления выбрать?»

Мы опишем основные плюсы и минусы обеих систем, а затем дадим свои рекомендации.

Система отопления однотрубная — система, в которой функцию подвода и отвода теплоносителя выполняет одна труба.

Преимущества однотрубной системы:

• для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств на стоимости труб, фитингов и монтажных работ.
• фактически не требует регулировки отдельных ответвлений и стояков.
• имеет меньший объем охлаждающей жидкости. В случае использования антифриза это опять же прямая экономия ваших денег.
• повысил гидравлическую устойчивость этой системы.
• при необходимости слива системы этот процесс ускоряется и не приводит к избыточному количеству воды в сливной яме, т. к. имеет меньший объем охлаждающей жидкости.

Время монтажа
• меньше, чем в двухтрубной системе.
• при наличии готового (расчетного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:

• повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает всю схему неработоспособной.
• по мере удаления от котла требует увеличенного размера отопительных приборов. В связи с тем, что в магистраль поступает не только горячая вода (непосредственно от котла), но и охлажденная вода (от отопительных приборов), на вход каждого последующего радиатора поступает все больше охлажденной воды. Но потери тепла остаются прежними. Чтобы компенсировать их, требуется больше секций. Этот фактор прямо сводит на нет и даже приводит в минус кажущийся на первый взгляд выигрыш в стоимости материала.

D Система отопления трубчатая — система, в которой для подвода и отвода теплоносителя используются две трубы.

Преимущества двухтрубной системы:

• на вход каждого радиатора поступает теплоноситель с температурой, равной фактической температуре котла (потери тепла в пути, если трубы утеплены по нормам, незначительны). Это означает меньший размер нагревателя и, следовательно, экономию средств.
• менее подвержен разморозке всей системы (см. объяснение в конце статьи).
• позволяет быстро найти недостатки и ошибки, допущенные в процессе монтажа, и исправить их без менее серьезных последствий (чем в случае с однотрубной системой).
• менее чувствителен к ошибкам, допущенным на этапе проектирования.

Минусы двухтрубной системы.

Такая система практически не имеет недостатков, за исключением стоимости и времени монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью работы этой системы.

Взвесив плюсы и минусы описанных систем, вы сможете принять решение в пользу того или иного варианта.

Мы, со всем знанием дела, настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

В дополнение к вышеперечисленным положительным чертам этой схемы приведем еще одно соображение в качестве обоснования нашей рекомендации.

Представьте, что у вас есть выбор: вам нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь, это надежность, простота в эксплуатации и ремонте. Какой из них вы выбираете?

Предположим, вы берете тот, где лампочки соединены последовательно. Что происходит, когда перегорает одна лампочка? Цепь разорвана. Вся гирлянда перестает работать.

А что говорить о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных инструментов?

Любой, кто ищет такую ​​лампочку, знает, сколько времени это занимает.

Какое отношение этот пример имеет к системе отопления? Самый прямой.

Выше мы говорили, что однотрубная система наиболее уязвима к размораживанию всей системы. Все обогреватели «сидят» на одной трубе. И хотя технически говорить, что они соединены последовательно, было бы неправильно (если, конечно, это некая однотрубная система — проточная). Все-таки подумайте, что будет, если в этой трубе замерзнет хотя бы 1 см или 0,5 см воды (особенно уязвимы пороги входных дверей или негерметичность кирпичных швов, особенно при отсутствии утеплителя на трубах или стенах)?

Правильно. Вся система «встанет». И постепенно она замерзала вся.

А поиск замерзшего участка трубы? Поверьте, это почти невозможно!

Теперь возьмем гирлянду с параллельно соединенными лампочками. Что происходит, когда один или два сгорают?

Другие продолжают гореть. Легко ли найти перегоревшую лампочку? Конечно. Все горят, а она нет!

То же верно и для двухтрубной системы. Если все-таки случилось так, что замерзла труба, идущая к одному радиатору, это не значит, что другие перестанут работать.

Легко ли найти радиатор и соответственно место, где произошла авария? Да. Просто коснитесь его рукой, и все станет ясно.

Не это ли весомый аргумент в пользу выбора двухтрубной системы?

Задаваясь вопросом: «Нужно выбрать двухтрубную или однотрубную систему отопления?», смело выбирайте двухтрубную систему отопления и Вы никогда не пожалеете о своем выборе!

Иногда неосведомленному домовладельцу очень сложно определиться с выбором системы отопления. Эта проблема стара как мир. Споры о том, что лучше – однотрубная или двухтрубная система отопления, ведутся давно и не утихают по сей день. В нашей статье мы постараемся подойти к вопросу объективно и беспристрастно, рассмотрев обе схемы применительно к частному дому.

Плюсы и минусы однотрубной системы

Для начала напомним, что однотрубная схема – это один горизонтальный коллектор или вертикальный стояк, общий для нескольких радиаторов, соединенных с ним обоими патрубками. Теплоноситель, циркулируя по магистральной трубе, частично поступает в батареи, отдает тепло и возвращается обратно в тот же коллектор. В следующий радиатор поступает смесь охлажденной и горячей воды с пониженной на несколько градусов температурой. И так до самого последнего радиатора.

Основным отличием однотрубной системы отопления от двухтрубной, дающим ей некоторое преимущество, является отсутствие разделения на подающий и обратный трубопроводы. Одна магистраль вместо двух означает меньшее количество труб и меньший объем работ по их прокладке (прошивка стен и потолков, крепление). По идее, общая стоимость тоже должна быть ниже, но это не всегда так. Ниже мы объясним, почему.

Благодаря появлению современной фурнитуры появилась возможность регулировать теплоотдачу каждого радиатора в автоматическом режиме. Правда, для этого нужны специальные термостаты с увеличенным проходным сечением. Но даже они не спасут систему от ее главного недостатка – охлаждения теплоносителя от аккумулятора к аккумулятору. В результате снижается теплоотдача каждого последующего прибора и необходимо увеличивать его мощность за счет увеличения секций. А это повышение себестоимости.

Если линия и подключение к устройству имеют одинаковый диаметр, то поток будет делиться примерно поровну. Этого допускать нельзя, охлаждающая жидкость будет сильно остывать в самом первом радиаторе. Чтобы в него попадала треть потока, размер общего коллектора нужно сделать вдвое больше, причем по всему периметру. Представьте, если это двухэтажный дом площадью от 100 м2, где по кругу проложена труба DN25 или DN32. Это второе повышение цен.

Если в одноэтажном частном доме необходимо обеспечить естественную циркуляцию воды, то здесь однотрубная система отопления отличается от двухтрубной наличием вертикального ускоряющего коллектора высотой не менее 2 м , устанавливается сразу после котла. Исключение составляют насосные системы с подвешенным на необходимой высоте настенным котлом. Это третье повышение цен.

Выход. Однотрубная система сложна. Необходимо тщательно рассчитать диаметры трубопроводов и мощность радиаторов, тщательно продумать прокладку магистралей. Тогда он будет работать эффективно и надежно. Утверждение о дешевизне «Ленинграда» очень спорное, особенно когда решено собирать контур из металлопластиковых труб, на арматуре просто разоришься. Металл и ППР обойдутся дешевле.

Плюсы и минусы двухтрубной системы

Все мало-мальски понимающие люди знают разницу между однотрубной и двухтрубной системой отопления. Он заключается в том, что в последних каждая батарея соединяется одной линией подачи с линией подачи, а второй — с линией обратки. То есть горячий и остывший теплоноситель течет по разным трубопроводам. Что это дает? Представим ответ в виде списка:

• разводка воды ко всем радиаторам с одинаковой температурой;
• соответственно количество секций увеличивать не нужно;
• значительно проще регулировать и автоматизировать всю систему;
Диаметры труб
• для принудительной циркуляции минимум на 1 размер меньше, чем при однотрубной схеме.

Из недостатков только один достойный внимания. Это расход труб и стоимость их прокладки. Но эти трубы меньшего диаметра с относительно небольшим количеством фитингов. Подробный расчет материалов для той и другой системы, а также нюансы их работы показаны на видео:

Выход. Преимуществом двухтрубной системы отопления является ее простота. Хозяин небольшого дома, правильно определив мощность аккумуляторов, может произвольно сделать разводку трубой DN20, а соединения сделать из DN15, и схема будет работать нормально. Что касается дороговизны, то все зависит от используемого материала, разветвленности системы и так далее. Возьмем на себя смелость утверждать, что двухтрубная схема лучше однотрубной.

Как преобразовать однотрубную систему отопления в двухтрубную?

Так как разница между однотрубной и двухтрубной системами заключается в разделении двух потоков, технически осуществить преобразование довольно просто. Вдоль существующей магистрали необходимо проложить второй трубопровод, диаметр которого можно взять на 1 размер меньше. Конец старого коллектора нужно отрезать возле последнего прибора и заглушить, оставшийся участок к котлу подсоединить к новой трубе.

У вас получится схема с попутным движением воды, только теплоноситель выходящий из батарей нужно направить на новую магистраль. Для этого придется переподключить одну входную секцию каждого радиатора со старого коллектора на новый, как показано на схеме:

Надо понимать, что в процессе переделки можно столкнуться с такими трудностями, как нехватка места для второй трубы, невозможность пробить дырку в стене или потолке и так далее. Поэтому, прежде чем начинать такую ​​реконструкцию, необходимо все хорошо обдумать. Возможно, удастся наладить нормальную работу существующей однотрубной системы.

Заключение

В сфере частного домостроения преимущества двухтрубной системы отопления перед однотрубной очевидны. Но последний не сдает своих позиций, ведь у него много поклонников. В любом случае выбор за вами.

Для каждого частного домовладения монтаж системы отопления считается одним из принципиальных вопросов. Современные технологии строительства предлагают два варианта: однотрубная или двухтрубная система.

Здесь важно не продавать дешево, стараясь удешевить монтаж и закупку материалов. И только разобравшись с принципом работы этих систем, с их преимуществами и недостатками, вы сможете сделать правильный выбор.

Работа однотрубной системы отопления происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому циркулирует теплоноситель. Проходя через котел, носитель нагревается, и, проходя через радиаторы, отдает им это тепло, после чего, остыв, снова поступает в котел.

Стояк в однотрубной системе тоже один, и его расположение зависит от типа здания. Так, для одноэтажных частных домов лучше всего подходит горизонтальная схема, а для многоэтажных – вертикальная.

Внимание! Может потребоваться гидравлический насос для прокачки теплоносителя через вертикальные стояки.

Для повышения эффективности однотрубной системы можно внести некоторые улучшения. Например, установить байпасы – специальные элементы, представляющие собой отрезки труб, соединяющие прямой и обратный патрубки радиатора.

Это решение позволяет подключить к радиатору термостаты, которые могут контролировать температуру каждого нагревательного элемента, или полностью отключить их от системы. Еще один плюс байпасов в том, что они позволяют заменить или отремонтировать отдельные ТЭНы, не отключая всю систему.

Особенности монтажа

Чтобы система отопления долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться следующей последовательности действий:

• По разработанному проекту ведется монтаж котла.
• Трубопровод устанавливается. В местах, где проектом предусмотрена установка радиаторов и байпасов, устанавливаются тройники.
• Если система работает по принципу естественной циркуляции, необходимо предусмотреть уклон 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона 1 см на метр длины.
• Для систем с принудительной циркуляцией устанавливается циркуляционный насос. Следует учитывать, что устройство не рассчитано на работу при высоких температурах, поэтому его лучше будет установить возле входа обратки в котел. Кроме того, насос должен быть подключен к электрической сети.
• Установка расширительного бачка. Открытый бак должен располагаться в самой высокой точке системы, закрытый – в любом удобном месте (чаще всего его монтируют возле котла).
• Монтаж радиаторов отопления. Они много весят (особенно при наполнении водой), поэтому фиксируются специальными скобами, которые, как правило, идут в комплекте. Монтаж чаще всего осуществляется под оконными проемами.
• Устанавливаются дополнительные устройства — краны Маевского, заглушки, запорные устройства.
• Завершающим этапом является испытание готовой системы, для которой вода или воздух подается под давлением. Если тесты не выявили проблемных мест, система готова к работе.

Дать однозначный ответ на вопрос, какая система отопления лучше однотрубная или двухтрубная достаточно сложно. каждая система подходит для различных ситуаций. В этой статье мы разберем преимущества и недостатки каждой из систем и ответим на вопрос, в каких ситуациях следует использовать ту или иную схему.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения мы возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все нагреватели прогреваются примерно до одинаковой температуры и способны поддерживать требуемую температуру в один частный дом. Те. мы не будем рассматривать однотрубную систему, в которой, например, первый радиатор прогрет до 60°С, а последний до 40°С, т.к. такие показатели говорят о неправильной работе системы.

Поэтому рассматривать такую ​​«нерабочую» систему нет смысла, хотя такая одноламповая будет иметь некоторые преимущества перед аналогичной двухламповой, в первую очередь по стоимости. Такой однотрубный на начальном этапе будет дешевле, но в дальнейшем эта дешевизна приведет к неудовлетворительному прогреву последних радиаторов. Именно поэтому мы рассматриваем только правильно работающие системы, которые будут радовать владельцев дома одинаково обогреваемыми радиаторами во всех комнатах.

Сравниваемые параметры

Следующие параметры определят, какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Цена

Однотрубная система отопления дороже. Высокая стоимость складывается из двух основных факторов:

• Необходимость увеличения количества секций в каждом радиаторе, следующем по направлению циркуляции охлаждающей жидкости. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно попадая в каждый отопительный прибор. Из каждого радиатора теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°С, отдается в помещение). Следовательно, если в первый радиатор поступает ОЖ с температурой 60°С, то из радиатора выходит ОЖ с температурой 50°С, после чего в подающей магистрали смешиваются 2 потока, в результате чего ОЖ поступает второй нагревательный прибор уже с температурой около 55°С. Таким образом, после каждого радиатора будет потеря порядка 5°С. Именно для компенсации этих потерь необходимо увеличивать количество секций для каждого последующего отопительного прибора.

В двухтрубной схеме нет необходимости увеличивать количество секций радиатора, т.к. каждое устройство получает теплоноситель практически одинаковой температуры. В двухтрубке есть и подающая, и обратная магистраль, к которой подключается каждый нагреватель одновременно. Пройдя через радиатор, теплоноситель сразу попадает в обратку и направляется на дальнейший нагрев в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (тепловые потери есть, но очень малы).

Внимание! Наилучшее применение однотрубной схемы – в небольших системах отопления, где имеется не более 5 радиаторов. При таком количестве нагревателей теплоноситель, проходя последовательно через все 5 радиаторов, не теряет теплоту в таких критических количествах, как в однотрубных системах с большим количеством нагревателей.

• Необходимость использования расширенного подводящего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многие радиаторы просто не будут получать нагретый теплоноситель. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству отопительных приборов. Чем толще подводящая труба, тем меньше секций нужно добавлять к каждому радиатору.

Таким образом, увеличение количества секций радиатора и увеличение диаметра подводящей магистрали делает однотрубную систему дороже аналогичной двухтрубной.

эконом

Двухтрубная схема экономичнее в эксплуатации. Как было отмечено выше, для достижения равномерного прогрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличение количества секций в радиаторах. Все это увеличивает объем теплоносителя, и чем больше теплоносителя в системе, тем больше требуется топлива для его нагрева. Поэтому на вопрос, какая система отопления лучше однотрубная или двухтрубная с точки зрения эффективности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубная система более сложна в расчетах , так как необходимо правильно рассчитать, на сколько секций следует увеличивать каждый последующий нагреватель. Кроме того, особое внимание необходимо уделить расчету подводящей линии и подключения радиатора.

Заключение

Двухтрубную схему целесообразнее всего использовать в протяженных системах отопления с большим количеством нагревателей. Это экономичная, эффективная и простая в установке система.

Однотрубная схема, наоборот, наиболее подходит для небольших систем, в которых имеется небольшое количество нагревателей (не более 5 радиаторов).

Видео

При проектировании системы отопления возникает вопрос: «Какую систему отопления будем делать? Однотрубный или двухтрубный? В этой статье мы разберемся, что это за системы и чем они отличаются. Чтобы было понятно, начнем с определений.

Определения однотрубных и двухтрубных систем.

• Однотрубная — (сокращенно ОСО) — это система, в которой все отопительные приборы (радиаторы, конвекторы и так далее, будем сокращать их ПО) подключаются к котлу последовательно с помощью одной трубы.
• Двухтрубная — (сокращенно ДСО) — это система, в которой к каждому ПО подводится по две трубы. По одному из них теплоноситель подается от котла к ПП (называется подача), а по другому — отводится остывший теплоноситель обратно в котел (называется «обратка»).

Для полноты добавим еще два определения. Согласно этим определениям существует деление по принципу прокладки питающей линии:

• С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается на ПП.
• При нижней разводке — горячий теплоноситель сначала отводится от котла горизонтально, а затем поднимается вверх по стоякам к ПП.

Однотрубная система отопления.

Как описано выше, в OCO все нагревательные приборы соединены последовательно. Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее. Этот факт необходимо учитывать при расчете количества секций радиаторов отопления. Чем «дальше» радиатор от котла, тем ниже будет в нем температура теплоносителя и тем больше секций понадобится для обогрева. Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе. При двух и более этажах уже нужна верхняя обвязка.

Существует два типа OSS:

1. ОСО, в которых отопительные приборы устанавливаются на «байпас» (байпасная перемычка).
2. Flow OCO — все устройства соединены последовательно без перемычек.

Второй тип непопулярен из-за сложности регулирования температуры в радиаторах, что вызвано невозможностью использования специальной арматуры (термостатических клапанов). Так как при закрытии или уменьшении расхода через один радиатор уменьшается расход через весь стояк. Основным преимуществом ОСО является меньшая стоимость комплектующих и более простой монтаж. Самый популярный вариант однотрубной системы – «Ленинградка».

Что такое «Ленинград».

Согласно легенде, эта система получила свое название от города, где она впервые была применена. Но достоверно подтвердить это, конечно, невозможно, да и не очень хочется. Итак, «Ленинградка» — это однотрубная система отопления, в которой ПО установлено на «байпасе». Это позволяет регулировать температуру отдельных радиаторов или конвекторов или отключать их вообще, если это необходимо. Все достоинства и недостатки однотрубной системы присущи Ленинграду, поэтому для дальних радиаторов необходимо увеличить количество секций. Доступны различные варианты трубопроводов:

• Горизонтальная — труба лежит в горизонтальной плоскости и на ней уже установлены радиаторы.
• Вертикальная — труба проходит вертикально через этажи и к ней подключаются радиаторы.

ОСО типа «Ленинградка» лучше всего использовать для небольших частных домов, где количество этажей не превышает двух. Для больших коттеджей с протяженными системами отопления такой «Ленинград» не подходит.

Пример реализации «Ленинградка»

Двухтрубная система отопления.

Основное преимущество ДСО в том, что ОЖ поступает ко всему ПО одинаково горячим. Это позволяет не увеличивать количество секций на «дальних» радиаторах. То есть происходит максимально эффективное использование отопительных приборов. Наличие двух отдельных труб на подачу и обратку удорожает монтаж такой системы. Для таких систем возможна как верхняя и нижняя обвязка, так и горизонтальная или вертикальная обвязка.

Кроме того, ДСО может отличаться направлением потока теплоносителя:

• Тупиковые системы — вода в подающем и обратном трубопроводах течет в разные стороны.
• Проточные системы — вода в подающем и обратном трубопроводах течет в одном направлении.

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.
Можно использовать двухтрубную систему для домов любой площади, но больше всего она подходит для больших коттеджей. Его использование позволит изменять расход отдельных радиаторов, не затрагивая при этом все остальные. То есть можно будет использовать различные комнатные терморегуляторы, что создаст комфортные условия для всех жильцов.

Краткое содержание статьи.

Вопрос выбора типа системы отопления зависит от нескольких факторов:

• ваш бюджет
• площадь вашего дома.
• Особенности внутреннего устройства дома. Например, этажность
• Количество нагревательных приборов.

Чаще всего для небольших загородных домов (не более 2-х этажей) лучше подходит однотрубная система, а для больших коттеджей (этажностью 2 и более этажей и большой протяженностью трубопроводов) двух- трубная система отопления будет более эффективной. Особенности реализации той или иной системы лучше обсудить с профессиональным проектировщиком.

виды с насосом, двухтрубная схема, открытая лучше или какая

Закрытая для отопления частных домов — идеальный выбор для отопления дачи или дачи В частном секторе в городе или за его пределами нельзя подключить к центральному отоплению дома, поэтому владельцы коттеджей занимаются установкой автономного отопления. Возможна установка открытых и закрытых систем отопления.

содержание:

• • закрытая система отопления с насосом: особенности системы
  • закрытая система отопления: преимущества и недостатки
  • закрытая система отопления: однотрубная
  • схема Что такое двухтрубная система отопления закрытая
  • Формы закрытой системы частного Отопление дома(видео)

Замкнутая система отопления с насосом: особенности системы

Автономное отопление — порт системненных взаимосвязанных элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, постоянно там живут жильцы или приезжают периодически.

Правильно установленное водяное отопление может питаться от любого источника энергии — газа, твердого топлива, добычи.

Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны — вода не испаряется при нагреве и циркуляции.

закрытая система отопления с насосом

отличие закрытой системы отопления от открытой:

1. Открытая автономная система отопления предполагает установку расширительного бака в самой высокой точке — на чердаке под крышей, в закрытом, он может размещаться где угодно.
2. В отличие от открытой системы, закрытая система отопления герметична и изолирована от воздушных потоков.
3. В открытой системе отопления используются широкие трубы, которые устанавливаются под определенным уклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
4. Для закрытой системы отопления важно правильно установить и отрегулировать насос.

Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают производительность системы и способствуют экономии расхода топлива.

Герметичный насос системы отопления работает при давлении в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

Преимущества системы:

• Теплоноситель — вода, не испаряется, постоянно находится в системе. При необходимости можно использовать антифриз, позволяющий системе не замерзать даже при ее кратковременном отключении.
• Применение насоса для циркуляции теплоносителя позволяет системе работать быстрее и, соответственно, быстрее нагревать помещение.
• Расширительный бак можно установить в непосредственной близости от котла, что делает систему более компактной.
• С помощью специальных кранов можно регулировать температуру в помещении или отключать конкретное помещение от системы в случае ненадобности.
• Для монтажа системы используются трубы малого диаметра.
• Герметичная система исключает появление воздушных пробок в радиаторах.

закрытая насосная система отопления имеет много преимуществ

Среди недостатков можно выделить тот факт, что система не может работать без питания. Если электропитание отключено, насос перестанет работать.

Единственным решением проблемы отключения электроэнергии может быть установка автономного генератора, но это дополнительный источник затрат.

Если трубы системы установлены неправильно, внутрь может попасть воздух, что приведет к неисправности. Поэтому очень важно проверить все узлы системы отопления на герметичность.

Замкнутая система отопления: однотрубная схема

Замкнутая система отопления может быть собрана своими руками, определяя, какая схема — однотрубная или двухтрубная, будет использоваться для монтажа.

Однотрубная система отопления является закрытой и считается оптимальной для небольших коттеджей.

Все радиаторы — радиаторы, подключаются по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее достичь конечной точки системы.

Однотрубная схема системы отопления закрытого типа

В данной системе невозможна установка обратных труб подачи теплоносителя. Во время использования нет возможности регулировать поступление тепла в отдельные помещения, так как температура в одном помещении снижается, температура во всем доме снижается.

В многоэтажных домах лучше всего использовать вертикальную однотрубную систему с подключением в самой высокой точке. Не рекомендуется подключать к стояку более 10 обогревателей. Как правило, на первом этаже батареи теплее последних.

Что такое двухтрубная система отопления закрытого типа

В двухтрубной системе отопления закрытого типа носитель (вода, антифриз) идет вверх и подключается непосредственно к отдельному радиатору. Система отопления отличается высокими показателями – вода распределяется по батареям с одинаковой температурой, затем спускается по стояку обратно в котел.

Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

В этом отопительном контуре можно регулировать расход и температуру каждого радиатора, устанавливая термостат на аккумуляторе. На всех остальных батареях отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать на каждый радиатор обязательно ставить кран Маевского для выпуска лишнего воздуха при запуске системы перед отопительным сезоном.
