Обратные клапаны для компрессоров









Распространение поршневых компрессоров Бежецкого завода АСО обусловливает и высокий спрос на запчасти для этих агрегатов. Например, обратных клапанов, без которых невозможно представить функционирование ни одного поршневого компрессора.



Использование обратных клапанов сопряжено с необходимостью исключения возможности возврата сжатого воздуха из ресивера назад в компрессор после остановки агрегата. Присутствие этой детали позволяет плавно запускать двигатель.



Если такого клапана не будет, то сжатый воздух будет воздействовать на поршень, не позволяя провернуться коленвалу при запуске двигателя. Именно обратный клапан обеспечивает удержание воздушной массы под давлением в ресивере, не позволяя пневмопотоку вернуться в пневмоблок. Деталь устанавливается между цилиндром компрессора и ресивером.



Устройство и принцип действия

К основным элементам обратного клапана относится корпус, клапан, резиновое уплотнительное кольцо, пружины и пробки с уплотнением из картона.  Помимо входного штуцера, обратный клапан оборудован выходом для подсоединения к ресиверу, а также еще один отвод для подсоединения датчика давления (прессостата), который и определяет момент открывания клапана по достижению воздухом определенного давления.



Поступающий на входной штуцер обратника сжатый воздух (из пневмоблока через выпускной клапан) достигает нужного давления, после чего срабатывает прессостат, поднимая клапан с резиновым кольцом для сжатия пружины.



В открывшуюся полость поступает сжатый воздух, который проходит в ресивер через выходной штуцер. При выключении двигателя компрессора клапан возвращается в исходное положение, не позволяя сжатому воздуху поступать в пневмоблок из ресивера.



Ассортимент

Среди предлагаемых деталей имеются:

• металлические обратные клапаны: характеризуются устойчивость к высоким температурам. Изготавливаются:

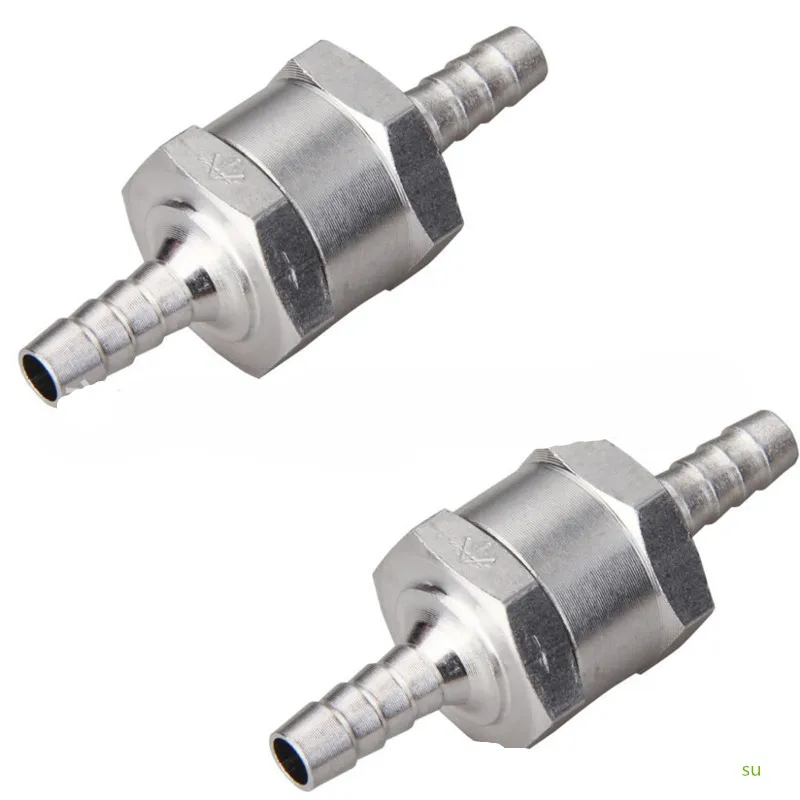

  • из алюминия: выдерживает температуру до 200 градусов и считается самой надежной и долговечной деталью

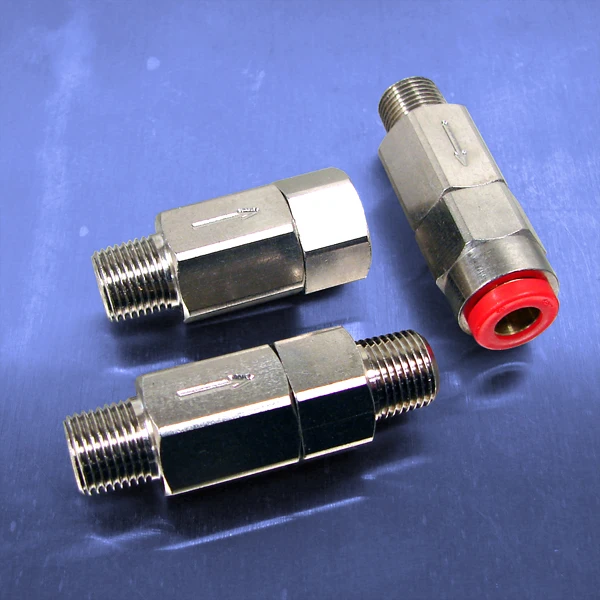

  • из латуни: обычно разборной обратник, который позволяет обходиться ремонтом и заменой быстро изнашиваемых частей;

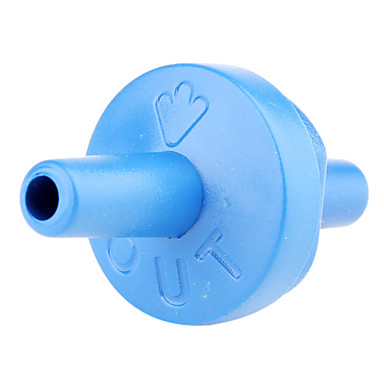

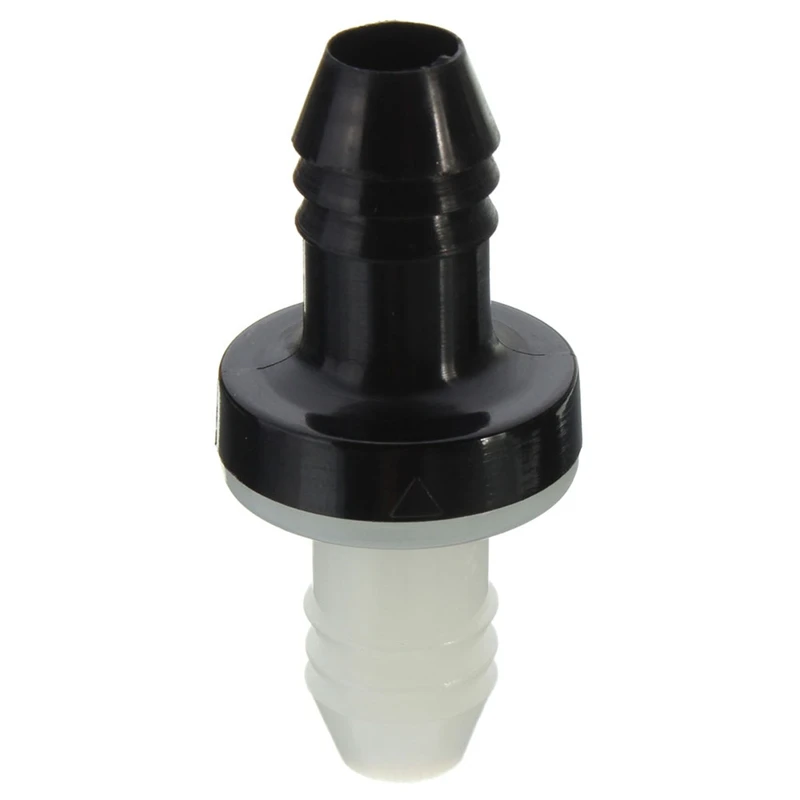

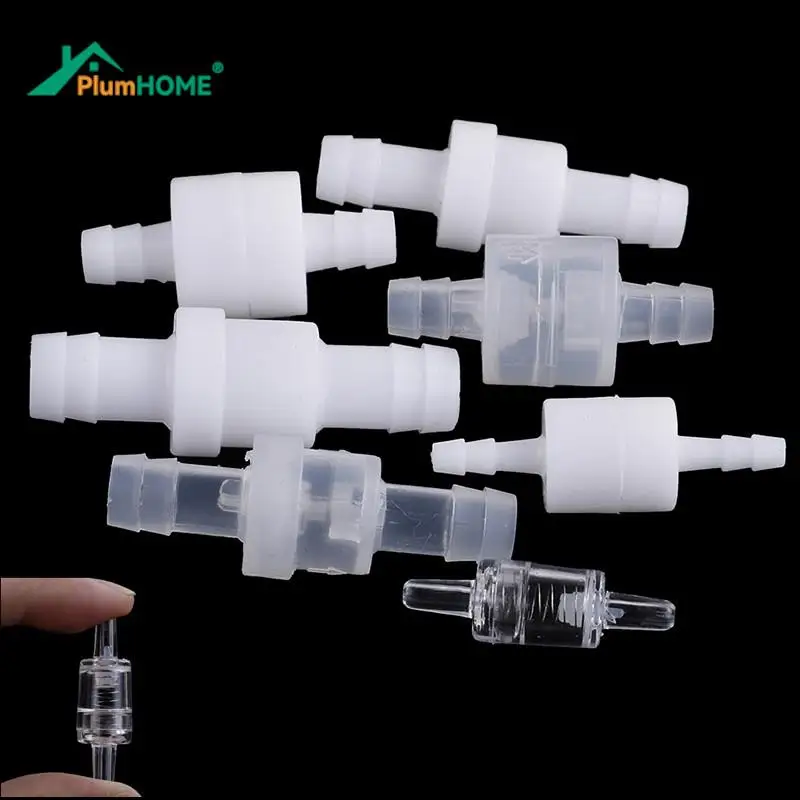

• пластиковые обратные клапаны: имеют простую конструкцию и характеризуются низкой ценой, однако не предназначены для эксплуатации в режиме высоких температур, так как быстро оплавляются и выходят из строя.



Все детали сертифицированы и соответствуют требованиям оборудования, для которого выпускаются. Это продукция Бежецкого завода АСО, которая применяется на конвейерах при сборке поршневых компрессоров.



На что обратить внимание при выборе обратного клапана

Если необходимо заменить обратный клапан, то лучше купить аналог износившейся детали. Так вы исключите вариант несоответствия параметров посадочных мест и резьбовых соединений. Также необходимо учитывать режим эксплуатации и не покупать пластиковый обратник, если сжатый воздух имеет высокую температуру на выходе.



Обратите внимание, что не только температура является показателем, с которым нужно считаться, но и давление. Каждый обратный клапан рассчитан на определенное давление и имеет установленную пропускную способность.



Превышение этих характеристик в реальных условиях эксплуатации приведет к невозможности использования клапана, так как он не будет правильно функционировать и не обеспечит на выходе энергоноситель в нужном объеме необходимого рабочего давления.



Рекомендации

Чтобы не возникало простоев при необходимости выполнения срочных работ, имейте обратные клапаны в запасе. Их стоимость не так уж велика, но отсутствие этой детали в резерве может привести к срыву сроков сдачи работ.



С вопросами по подбору обратных клапанов для компрессоров, а также ремонту и обслуживанию компрессоров и ресиверов обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту [email protected] или по телефонам:

+7 800 350 75 67 – звонок бесплатный по РФ

+7 499 769 38 58 – для звонков из Москвы

Обратный клапан для воздуха в категории «Строительство»

Обратный клапан вода воздух для стоматологической установки штуцера 3 мм

На складе

Доставка по Украине

241 грн

Купить

Дисковый аэратор, распылитель воздуха для прудов, септиков и УЗВ 275мм с обратным клапаном

На складе в г. Киев

Доставка по Украине

865 грн

Купить

Дисковый аэратор, распылитель воздуха для прудов, септиков и УЗВ 350мм с обратным клапаном

На складе в г. Киев

Доставка по Украине

1 216 грн

Купить

Дисковый аэратор, распылитель воздуха для прудов, септиков и УЗВ 220мм с обратным клапаном

Под заказ

Доставка по Украине

589 грн

Купить

Дисковый аэратор, распылитель воздуха для прудов, септиков и УЗВ 275мм с обратным клапаном

Доставка из г. Киев

865 грн

Купить

Дисковый аэратор, распылитель воздуха для прудов, септиков и УЗВ 350мм с обратным клапаном

Доставка из г. Киев

1 216 грн

Купить

Клапан обратный для кофемашины DeLonghi 7313219421

На складе

Доставка по Украине

137 грн

Купить

Предохранительный клапан 3/4″ 6 бар для бойлера (кран) с обратным клапаном Tervix Pro Line Volcano 301222

На складе в г. Киев

Доставка по Украине

378 грн

302 грн

Купить

Предохранительный клапан 1/2″ 7 бар для бойлера (кран) с обратным клапаном Tervix Pro Line Volcano

На складе в г. Киев

Доставка по Украине

294 грн

235 грн

Купить

Обратный клапан шаровой Ду 65 для канализации фланцевый

На складе в г. Киев

Доставка по Украине

1 760 грн

Купить

Клапан обратного хода для канализационной трубы Ø 110 мм. NOVA 7171N

На складе в г. Киев

Доставка по Украине

277.50 грн

Купить

Предохранительный клапан для бойлера с обратным клапаном 1/2″ 7 бар Tervix Pro Line Volcano 301212

На складе в г. Киев

Доставка по Украине

294 грн

Купить

Предохранительный клапан для бойлера с обратным клапаном 3/4″ 6 бар Tervix Pro Line Volcano 301222

На складе в г. Киев

Доставка по Украине

378 грн

Купить

Обратный клапан для корпуса мембраны (резьба 1/8 на трубку 1/4)

На складе в г. Запорожье

Доставка по Украине

73 грн

Купить

Обратный клапан для рециркуляционного насоса — 1/2

На складе в г. Софиевская Борщаговка

Доставка по Украине

35 грн

Купить

Смотрите также

Обратный клапан большой (резьба наружная/внутренняя) для компрессора

На складе

Доставка по Украине

196 грн

Купить

Клапан обратного хода для канализационной трубы диаметр 100 мм (NOVA 7171)

На складе в г. Днепр

Доставка по Украине

299 грн

Купить

Обратный клапан Н8 для компрессора (резьба наружная/внутренняя 8/16/20 мм) средний (медный)

На складе в г. Днепр

Доставка по Украине

168 грн

Купить

Обратный клапан ST-264 1/4″ нерж. ОРИГИНАЛ R+M для мойки высокого давления

На складе в г. Львов

Доставка по Украине

700 грн

Купить

Обратный клапан для кофемашины DeLonghi 7313219401

На складе в г. Львов

Доставка по Украине

128 грн

Купить

Обратный клапан с фильтром грубой очистки для топлива

На складе

Доставка по Украине

450 грн

Купить

Газовый клапан заборной головки (обратный клапан) для резьбы 5/8

На складе в г. Днепр

Доставка по Украине

35 грн

Купить

Предохранительный клапан для бойлера 1/2″ ВН с ручкой Обратный клапан для бойлера

Доставка по Украине

91 грн

Купить

Предохранительный клапан для бойлера 1/2″ ВН Обратный клапан для бойлера

Доставка по Украине

91 грн

Купить

Лепестковый обратный клапан для отопления 11/2 SAS

На складе

Доставка по Украине

583.70 грн

Купить

Обратный молочный клапан для Franke Pura (новый)

На складе в г. Киев

Доставка по Украине

665 грн

Купить

Четырёх ходовой клапан для фильтра обратного осмоса 1шт.

На складе

Доставка по Украине

124 грн

Купить

Клапан сантехнический Обратный клапан в водопровод для не пропускания запаха водопроводный от запаха сантехник

На складе

Доставка по Украине

51 грн

Купить

Обратный клапан для компрессора, 1/2*19мм*1/8

На складе

Доставка по Украине

по 230 грн

от 2 продавцов

230 грн

Купить

Воздушный обратный клапан | Tameson.

com

Рисунок 1: Обратный клапан

Воздушный обратный клапан позволяет воздуху течь в одном направлении и предотвращает любой поток в обратном направлении. Также называемые пневматическими обратными клапанами, они широко используются в воздушных компрессорах, пневматических и вакуумных системах. Выбор правильного обратного клапана для воздушного компрессора имеет решающее значение, поскольку любая проблема с клапаном может напрямую повлиять на производительность компрессора. В этой статье обсуждается работа воздушного компрессора, роль воздушного обратного клапана и различные способы обслуживания клапана и компрессора.

Содержание

• Воздушные обратные клапаны
• Воздушный компрессор
• Обратный клапан воздушного компрессора
• Проблемы с обратным клапаном воздушного компрессора
• Выбор обратного клапана
• Симптомы неисправности обратного клапана воздушного компрессора
• Очистка обратных клапанов воздушного компрессора
• Замена обратного клапана бака
• Обратные клапаны подачи воздуха
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Воздушные обратные клапаны

Воздушный обратный клапан обеспечивает поток воздуха в прямом направлении и предотвращает обратный поток. Чаще всего воздушный обратный клапан применяется в воздушном компрессоре. Воздушные обратные клапаны позволяют компрессору держать одни части под давлением, а другие части разгерметизировать. Эти клапаны могут быть расположены на поршневом компрессоре (впускной и выпускной), воздушном ресивере или выпускных трубах.

Воздушный компрессор

Воздушный компрессор — это устройство, которое забирает воздух при атмосферном давлении и сжимает его до более высокого давления. Затем сжатый воздух хранится в резервуаре для последующего использования. Воздух нагнетается в контейнер и находится под давлением. Затем воздух выпускается через отверстие в резервуаре, где создается давление. Сжатый воздух можно использовать в качестве источника энергии по мере его высвобождения. Например, рассмотрим ручной насос для шин. Воздух поступает в цилиндр насоса при поднятии поршня. Сжатый воздух нагнетается в велосипедную шину или мяч при нажатии на поршень. Сжатый воздух используется в ряде приложений, таких как:

• Холодильный цикл
• Окраска распылением
• Перекачка воды
• Действующая доменная печь
• Работа пневматических тормозов в грузовых автомобилях, автобусах и поездах

Рисунок 2: Воздушный компрессор

Воздушный компрессор в рабочем состоянии

Воздушные компрессоры состоят из поршня, который перемещается вертикально внутри цилиндра, сжимая воздух в цилиндре. Когда поршень движется вверх, объем газа уменьшается, а давление увеличивается. С другой стороны, движение поршня вниз увеличивает объем газа и уменьшает давление. Сжимая воздух, компрессор увеличивает давление воздуха.

Компрессор имеет впускной и выпускной патрубки. Входное отверстие для воздуха расположено в нижней части цилиндра и открывается при движении поршня вверх. Выход расположен в верхней части цилиндра. Выходное отверстие открывается, когда поршень движется вниз, позволяя воздуху выходить из цилиндра.

Обратный клапан воздушного компрессора

Обратный клапан предотвращает попадание воздуха из ресивера обратно в поршневой цилиндр. Механизм обратного клапана обеспечивает герметичность выпускного отверстия, когда давление на выпускном отверстии (баке) выше, чем на стороне компрессора. Без обратного клапана не было бы возможности заполнить гидробак.

Проблемы с обратным клапаном воздушного компрессора

Неисправность обратного клапана может повредить компрессор следующим образом:

• Если обратный клапан остается застрявшим в открытом положении, он может позволить воздуху просачиваться обратно в компрессор, когда он не бегать. Этот процесс повреждает компрессор, заставляя его вращаться назад.
• Если обратный клапан остается заблокированным в закрытом положении, давление воздуха неконтролируемо возрастает, что в конечном итоге приводит к помпажу компрессора. Помпаж компрессора — это состояние, которое возникает, когда количество сжимаемого газа недостаточно для размера компрессора. Из-за этого устройство теряет способность передавать энергию от частей компрессора к жидкости, вызывая обратный поток воздуха внутри устройства.

Признаки неисправности обратного клапана воздушного компрессора

Понимание признаков неисправности обратного клапана воздушного компрессора позволит правильно устранить неполадки и предотвратить возникновение проблем в будущем.

• Одним из распространенных признаков неисправности обратного клапана является помпаж компрессора. Благодаря этому компрессор отключается сразу после включения. Этот сценарий возникает, когда обратный клапан не предотвращает обратный поток воздуха в компрессор.
• Шипящий звук, издаваемый при работе компрессора, указывает на неисправность обратного клапана компрессора. Шипящий звук может указывать на утечку воздуха из бака. Воздух, просачивающийся из разгрузочного клапана при отключении компрессора, также указывает на неисправность обратного клапана.
• Обратный клапан может протекать, если седло клапана повреждено или диск неправильно установлен. Скопление мусора в седле также может вызвать утечку. Негерметичные обратные клапаны компрессора часто приводят к значительным потерям сжатого воздуха. Если вы заметили течь разгрузочного клапана, рекомендуется выключить воздушный компрессор. Затем, в зависимости от повреждения клапана, отремонтируйте или замените клапан.
• Крайне важно регулярно проверять обратный клапан на наличие признаков неисправности. Если вы заметили симптомы, указывающие на неисправность обратного клапана, рекомендуется попытаться очистить клапан. Ниже приведены рекомендации по очистке обратных клапанов воздушного компрессора.

Очистка обратных клапанов воздушного компрессора

Чтобы очистить обратный клапан воздушного компрессора, выполните следующие действия:

1. Отсоедините воздуховоды и снимите их с ресивера компрессора.
2. Продуйте воздух через обратный клапан в направлении, противоположном нормальному потоку. Очистите внутреннюю часть обратного клапана чистящим раствором. Промывка горячей водой через обратный клапан также может помочь в очистке. Для удаления грязи с корпуса клапана используйте полотенце и проволочную щетку.
3. Смажьте обратный клапан после его очистки. Смазка увеличивает эффективность клапана и срок службы обратного клапана.

Замена обратного клапана бака

1. Отключите питание компрессора.
2. Осторожно отвинтите обратный клапан от компрессора. Перед установкой нового клапана очистите область вокруг отверстия клапана, чтобы удалить грязь и лишний мусор.
3. Перед заменой воздушного обратного клапана убедитесь, что характеристики нового клапана соответствуют характеристикам компрессора.
   Перед заменой клапанов рассмотрите размеры фитингов и эксплуатационные ограничения. Вы также можете изменить размер в соответствии с вашими потребностями с помощью втулок. Прочтите нашу статью об установке обратного клапана для получения дополнительной информации о том, как установить обратный клапан.

Обратные клапаны для впрыска воздуха

Системы впрыска воздуха предназначены для снижения выбросов двигателей внутреннего сгорания. Система впрыска воздуха работает путем впрыскивания воздуха в выхлопные системы. Впрыскиваемый воздух окисляет выхлопные газы, тем самым снижая выбросы окиси углерода и углеводородов. Система впрыска работает вместе с каталитическим нейтрализатором.

Система нагнетания воздуха состоит из насоса, контроллера, набора форсунок и обратных клапанов. Насос подает воздух на форсунки, а контроллер регулирует давление воздуха. Форсунки отвечают за подачу воздуха в выхлопную систему.

Обратные клапаны впрыска воздуха используются для предотвращения обратного потока выхлопных газов из двигателя внутреннего сгорания в систему впрыска. Всякий раз, когда давление выхлопных газов превышает давление впрыска, обратный клапан закрывается, чтобы остановить обратный поток выхлопных газов.

Выбор обратного клапана

2. Размер: Выберите обратный клапан соответствующего размера в зависимости от ориентации клапана (горизонтальная или вертикальная) и скорости потока среды внутри компрессора.
3. Фильтры: Установите фильтры для защиты обратных клапанов и линий компрессора от мусора.
4. Материалы: Материалы, выбранные для обратных клапанов компрессора, должны быть совместимы с воздухом. Латунь и нержавеющая сталь обычно используются для изготовления обратного клапана для воздушных компрессоров.

Часто задаваемые вопросы

Что я могу сделать, чтобы мой воздушный обратный клапан работал эффективно?

Регулярная проверка клапана на предмет износа и повреждений может помочь обеспечить правильную работу клапана. Регулярная проверка клапана также может гарантировать его правильную работу.

Для чего предназначены воздушные обратные клапаны?

Воздушные обратные клапаны предназначены для предотвращения обратного потока в газопроводных системах. Это достигается за счет того, что воздух течет только в одном направлении.

Какие риски связаны с воздушными обратными клапанами?

Неправильное закрытие клапана и утечки являются распространенными рисками, связанными с воздушными обратными клапанами. Эти риски могут привести к потере энергии и снижению эффективности.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ
