схема и подключение, монтаж своими силами

Каждый, кто хотя бы раз сталкивался с монтажом электропроводки, понимает, что это дело пускай и не очень сложное, но требует хорошего планирования, аккуратности и внимательности.

Некачественный монтаж или неправильно составленная схема могут привести к печальным последствиям – пожару, поражению электротоком, неработоспособности электропроводки.

Схема электропроводки на даче – как составить и сделать монтаж правильно? Давайте попробуем разобраться.

Содержание:

  • 1 Материалы и инструменты
  • 2 Составляем схему электропроводки
  • 3 Трёхфазный ток и схема электропроводки
  • 4 Устройство заземления
  • 5 Монтаж электропроводки

Материалы и инструменты

Электропроводка на даче

Основными инструментами при монтаже электропроводки являются отвёртка (прямая и крестовая, а лучше их набор для разных шлицев), пассатижи, тонконосы, нож для зачистки изоляции и зажигалка, применяемая с той же целью.

В качестве измерительных инструментов обязательно иметь при себе тестер и отвёртку-пробник.

Также вам понадобится рулетка и полутораметровый уровень, желательно также иметь лазерный уровень.

Для разметки удобно пользоваться карандашом или маркером.

Для монтажа проводов вам понадобится перфоратор, шуруповёрт, молоток, ножницы по металлу. При монтаже розеток используется небольшая ёмкость, в которой можно растворять гипс в малых количествах.

Делать это удобнее всего при помощи обычной вилки. Возможно, что для выполнения штроб будут необходимы штробовочные приспособления – специальная лопатка для перфоратора, штроборез или фрезер.

Основным материалом при работе электрика являются провода. Провода выбираются в соответствии со схемой электропроводки. Провода могут быть медные и алюминиевые.

Существуют два стандарта кабелей – ВВГ и NYM. Провод ВВГ имеет меньшую стоимость, однако провод NYM безопаснее и удобнее при монтаже. Чаще всего используют трёхжильные провода.

Обычно коричневый или красный провод в кабеле означает фазу, голубой – ноль, а жёлтый с зелёным – заземление. Рекомендуется при монтаже не путать эту последовательность.

При работе вам понадобится большое количество изоленты. Удобнее всего пользоваться лентой на синтетической основе – её проще разорвать руками.

Однако для погружных насосов и некоторых ответственных соединений предполагается использование изоленты на тканевой основе. Для качественного выполнения разводки и соединений используйте сжимы.

Они позволяют не только экономить место в раздаточных коробках, но и существенно увеличивают скорость электромонтажа.

Также вам потребуются розетки и выключатели. Используйте те из них, которые соответствуют по мощности подключаемым приборам и светильникам.

Составляем схему электропроводки

Схема электропроводки на даче своими руками – обязательное условие для ее монтажа. Начинают её составление с определения того, какие электроприборы будут стоять в осветительной и силовой электросети вашего дома.

Схема электропроводки в дачном домике

После этого подсчитывают их суммарную мощность в каждой комнате. Электрические котлы и плиты сюда суммировать не нужно – они должны располагаться на отдельных электрических автоматах, и их обсчитывают отдельно. Для них обычно применяется специальный провод ВВГ с сечением 4 квадратных миллиметра.

После подсчёта, определяют их суммарную мощность. Исходя из этой мощности, определяют максимальный ток в электросети в каждом помещении.

Для этого пользуются формулой P=UI, где P – электрическая мощность в ваттах, U – напряжение в электросети, равное 220 вольт, I – ток в амперах. По этой формуле проверяют, соответствует ли мощность электроприборов сечению выбранного провода, и выбирают провод.

Также проводят проверку по току – максимально допустимый ток в электросети, проходящий через один автомат, должен быть не более 16 ампер, и определяют количество автоматов.

После этого на лист бумаги наносится план дома по комнатам и этажам. На этом плане отмечают, где будут розетки и выключатели, подводящий щиток, раздаточные коробки.

Затем определяют, где и как пойдут провода, и также наносят их на схему вдоль стен помещения, и предварительно подсчитывают длину проводов. Окончательный подсчёт длины проводов проводят после разметки проводки по стенам.

Трёхфазный ток и схема электропроводки

Трёхфазный ток был впервые предложен Николой Тесла. Открытие его практического значения, схема передачи при помощи проводов и описание практического преимущества в применении для электродвигателей по сравнению с однофазным русский изобретатель Михаил Осипович Доливо-Добровольский.

Главная особенность трёхфазного тока – это то, что он имеет напряжение между нулевым и фазным проводом в 220 вольт. Это позволяет использовать его для обычной однофазной электропроводки.

В то же время напряжение между двумя соседними фазами, за счёт сдвига фаз на треть, составляет уже 380 вольт. Такое свойство позволяет сэкономить на проводах при передачи электрической мощности на расстояние около 20% меди и алюминия, а также сделать эту передачу более безопасной.

Трёхфазные трансформаторы также меньше своих однофазных собратьев на треть, поэтому, при передаче напряжения от магистральной сети в 1000 вольт до местной сети в 380 вольт используются только трёхфазные трансформаторы.

Для трёхфазных подводящих жил характерно следующая цветовая дифференциация проводов. Жёлтый, зелёный и красный провод означают, соответственно, первую, вторую и третью фазы. Голубой провод используют для нулевой фазы. Жёлто-зелёный провод – защитное заземление.

Как уже говорилось, напряжение между нулевым проводом и любой из фаз составляет 220 вольт. А напряжение между фазами – 380 вольт.

Схема электропроводки на даче (380 вольт) при трёхфазном токе может быть смешанного типа – например, для насоса и котла используется трёхфазное напряжение 380 вольт, а для бытового освещения и приборов – 220 вольт.

Если для питания трёхфазных устройств вам потребуются все три фазных провода, то для питания однофазных будет вполне достаточно отобрать мощность с одной фазы.

При составлении схемы электропроводки выбираете, с какой фазы вы будете отбирать мощность. Если мощность подключаемых приборов в доме достаточно велика, будет рационально брать электрическую мощность с нескольких фаз.

На каждую фазу ставится не менее одного автомата подключения. С этого автомата или группы мощность передаётся на фазные провода электрической сети. Нулевой провод для всей электросети один общий – это нулевой провод трёхфазной сети.

Лучше производить отбор мощности для однофазных сетей до подключения трёхфазных устройств типа двигателей, насосов, домашних пилорам, станков или сварочных выпрямителей.

В этом случае при выходе из строя части сети, связанной с трёхфазным устройством, однофазная сеть останется работоспособной, в случае срабатывания защитного отключения трёхфазного автомата. Однако дополнительно лучше поставить ещё один трёхфазный автомат перед общим входом.

В некоторых случаях необходимо применять все три фазы. Например, для освещения люминесцентными лампами желательно использовать трёхламповые светильники, и лампы каждого светильника запитывать с отдельной фазы.

Это необходимо для того, чтобы избавиться от стробоскопического эффекта, из-за которого сильно устают глаза. Однако в большинстве случаев будет вполне достаточно использовать более современные лампы, которые обладают практически нулевым эффектом мерцания.

Устройство заземления

Монтаж контура заземления

Заземление – важная часть современной электросети.

Практически все современные электроприборы имеют защиту от поражения человека электрическим током в виде защитного заземления.

При пробое электроизоляции в опасном участке ток короткого замыкания пойдёт не через человеческое тело, а через заземляющий провод.

В конце концов, значение максимально допустимого тока превысит предельное значение, при котором сработает защитный механизм выключателя-автомата.

При этом поражения электрическим током человека не произойдёт, или же это поражение будет с минимальным ущербом для здоровья человека.

По действующим стандартам, защитное заземление в частном доме должно располагаться на расстоянии не менее одного метра и не более десяти от него. Заземляющее устройство состоит из трёх металлических штырей из стали, забитых в землю на глубину 2, 5 метра и соединённых между собой при помощи металлической полосы, приваренной к ним.

Площадь поперечного сечения полосы должна составлять не менее 48 квадратных миллиметров. Площадь сечения штырей должна быть не менее 1,5 квадратных сантиметра. Этому требованию соответствуют уголки 50х50х8.

От всей этой конструкции отходит участок металлической полосы, которая находится в полметре под землёй, и возле дома имеет выход наружу. К полосе при помощи болтового соединения крепится заземляющий провод.

Сечение заземляющего провода необходимо делать максимально большим. Вы можете сами произвести расчёт по методике, предложенной в стандартах. Однако гораздо проще перестраховаться и просто выбрать сечение провода для заземляющего контура в 4 квадратных миллиметра.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

Определив их положение, отмечают на стене. При этом руководствуются требованиями ПУЭ для положения розеток и выключателей.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

На стене удобно сразу прочертить каждый провод по отдельности. Разметку доводят до того места, где примерно будут располагаться распределительные коробки.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Покупают с запасом, взяв дополнительно ещё около 3-5 метров. Если провода уже закуплены, проверяют, хватит ли этого количества.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


  • Рубрики
  • Теги
  • Похожие записи
  • Автор

Особенности составления схемы проводки в дачном доме, а также монтаж своими руками

Содержание статьи (кликабельно):

  1. Влияние старых ЛЭП на дачную проводку.
  2. Как влияет на проводку временное пользование дачей?
  3. Важность мощности приборов в создании проводки.
  4. Как определить сечение вводного кабеля?
  5. Как планировать ветки проводки?
  6. От чего зависят маршруты контуров?
  7. Составляющие элементы контуров.
  8. Инструменты и материалы для монтажа.
  9. Последовательность монтажа.
  10. Видео. Проводка в дачной комнате

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным.
Этими признаками являются:

  1. Размещение в тех местах, в которых существуют старые ЛЭП.
  2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч



Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

  • места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
  • общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

  • материал, из которого сделан дачный дом;
  • способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится.
Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

  1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
  2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
  3. Перфоратора с бурами для кирпича.
  4. Набора отверток и гаечных ключей.
  5. Монтажного ножа.
  6. Бокорезов.
  7. Пассатижей.
  8. Индикаторов фазного провода и для определения целостности цепи.
  9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

  1. Электропроводами.
  2. Монтажными и распределительными коробками.
  3. Изолентой.
  4. Клеммниками
  5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
  6. Розетками.
  7. Выключателями.
Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:
Ввод бронированного кабеля в дом – задача для профессионалов Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Виды и области применения металлических кабель-каналов Электричество у нас в доме

Схема электропроводки в частном доме на 220 В

  • Статья
  • Видео

Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.

Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:

Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:

  • Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2.29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6. 18 р за каждый киловатт-час.
  • Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.
  • Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм.кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально.
  • Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.
  • На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте. Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А.
    По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом.
  • Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.
  • Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
  • Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.
  • Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.
  • Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.

В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.

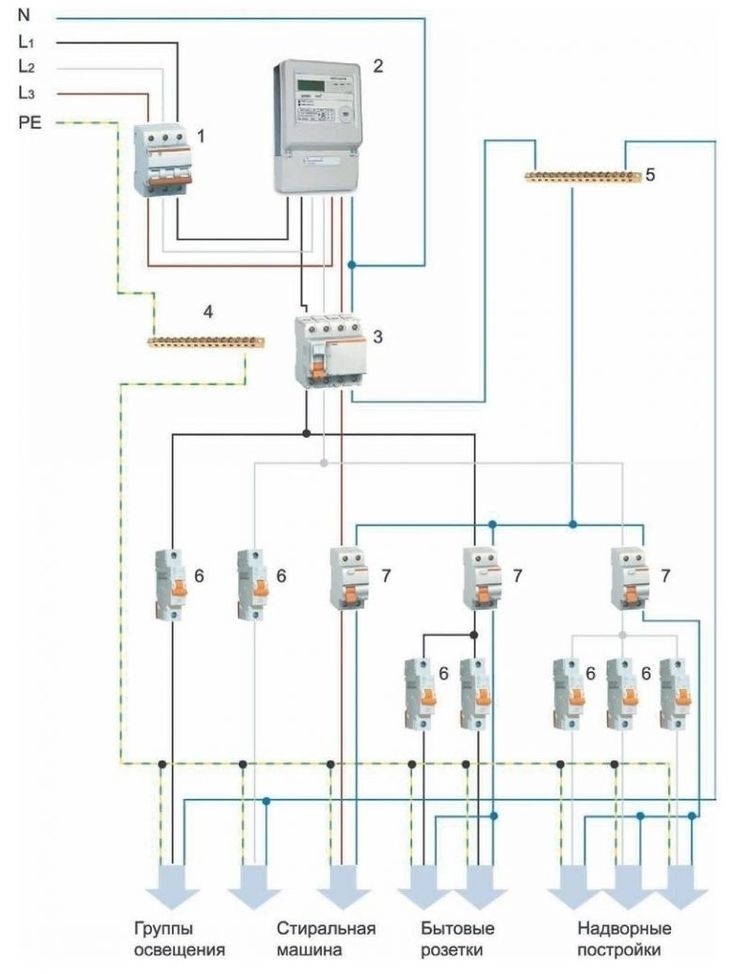

На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:

Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по правильной разводке электрики

Теперь Вы знаете, как выглядит схема электропроводки в доме на 220 В. Если у Вас возникают трудности с проектировкой, в любой момент отправляйте фото своего самодельного плана, чтобы наши специалисты смогли проконсультировать и помочь. Для этого мы и создали категорию «Вопрос электрику«, в которой рекомендуем Вам активно участвовать!

Также читают:

  • Самое дешевое электрическое отопление
  • Какой электросчетчик лучше выбрать
  • Схема освещения дома
  • Освещение на даче

Советы по правильной разводке электрики

электрических программ | Развитие сельских районов

Объявления программы электроснабжения

      Обеспечение устойчивого развития сельских сообществ

      Обеспечение надежного и доступного электричества необходимо для поддержания экономического благополучия и качества жизни всех сельских жителей страны. Электрическая программа обеспечивает лидерство и капитал для обслуживания, расширения, модернизации и модернизации обширной сельской электрической инфраструктуры Америки. В соответствии с Законом об электрификации сельских районов от 19 г.36, Электрическая программа предоставляет прямые кредиты и гарантии по кредитам (FFB), а также гранты и финансирование других энергетических проектов для электроэнергетических компаний (оптовых и розничных поставщиков электроэнергии), которые обслуживают клиентов в сельской местности.

      Electric Programs

      Эта программа помогает Комиссии Денали снизить стоимость энергии для семей и отдельных лиц в районах с чрезвычайно высокими затратами на электроэнергию на домохозяйство (275% от среднего по стране или выше).

      Эта программа может предоставлять ссуды и гарантии по ссудам разработчикам энергетических проектов для проектов распределенной энергетики, включая возобновляемые источники энергии, которые обеспечивают оптовую или розничную продажу электроэнергии существующим заемщикам программы Electric или сельским сообществам, обслуживаемым другими коммунальными предприятиями.

      В рамках этой программы выдаются застрахованные кредиты и кредитные гарантии некоммерческим и кооперативным ассоциациям, государственным органам и другим коммунальным службам. Застрахованные кредиты в основном финансируют строительство распределительных электросетей в сельской местности.

      Программа кредитования энергоэффективности и энергосбережения (EECLP) предоставляет кредиты для финансирования проектов энергоэффективности и энергосбережения для коммерческих, промышленных и бытовых потребителей. С EECLP правомочные коммунальные предприятия, в том числе существующие заемщики Rural Utilities Service, могут занимать деньги, привязанные к процентным ставкам Министерства финансов, и повторно ссужать деньги для разработки новых и разнообразных продуктов энергетических услуг на их территориях обслуживания.

      Программа сохранения энергоресурсов (ERC) позволяет нынешним заемщикам Службы коммунальных услуг в сельской местности (RUS) предоставлять средства своим потребителям для проектов по энергосбережению и возобновляемым источникам энергии путем отсрочки выплаты основного долга и процентов.

      Программа энергосбережения в сельской местности (RESP) предоставляет кредиты сельским коммунальным службам и другим компаниям, которые предоставляют кредиты на повышение энергоэффективности квалифицированным потребителям для реализации долгосрочных экономически эффективных мер по повышению энергоэффективности.

      Эта программа помогает поставщикам энергии и другим правомочным организациям снизить затраты на электроэнергию для семей и отдельных лиц в районах с чрезвычайно высокими затратами на электроэнергию на домохозяйство (275 процентов от среднего показателя по стране или выше).

      Эта программа помогает правительствам штатов создавать и поддерживать возобновляемые ссудные фонды, чтобы предоставить более рентабельные средства покупки топлива для отдаленных населенных пунктов, которые не обслуживаются наземным транспортом (автомобильные дороги, транзитные системы, железные дороги и водные пути) круглый год.

      RD APPLY

      Чтобы подать заявку на получение кредита на электроэнергетическую инфраструктуру и гарантию кредита для кредита на распределение, посетите RD Apply, нашу недавно разработанную дополнительную онлайн-систему подачи заявок.

      ПОДАТЬ ЗАЯВКУ СЕГОДНЯ!

      Ресурсы RD APPLY

      Для просмотра/загрузки учебных пособий по использованию RD Apply. Для получения дополнительной информации о требованиях RD Apply см.

      Контактное лицо:

      • Кристофер Маклин, помощник администратора, Electric Program, по телефону (202) 720-9545,
      • Джеймс Эллиотт, помощник администратора, Electric Program, по телефону (202) 720-9546 или
      • Джонатан Клаффи, политический советник по телефону (202) 720-9545

      Наша функциональная структура ориентирована на обслуживание клиентов

      • OLOA является основным контактным лицом для всех заемщиков электроэнергии и состоит из отдела финансовых операций, инженерного отдела и трех групп генеральных представителей на местах (GFR). СГФ помогают Заемщику в разработке заявок на получение кредита, вспомогательных материалов и подаче заявок на получение кредита (см. параграф ниже). Подразделения по финансовым операциям и проектированию в рамках OLOA консультируют заемщиков по всей финансовой и операционной деятельности, а также помогают в разработке и утверждении планов строительных работ и экологической экспертизы.

        Деятельность в рамках OLOA продолжается путем утверждения кредита и обязательства кредитных средств.

      • Электрическая программа поддерживает штат генеральных полевых представителей (GFR), размещенных по всей стране. СКФ являются неотъемлемой частью нашей системы информационно-разъяснительной работы и жизненно важным компонентом программы с момента ее создания. СКФ регулярно встречаются с заемщиками по месту нахождения заемщика. Они помогают в разработке кредитных заявок, обсуждают вопросы, интересующие заемщиков, и предоставляют помощь по запросу — все на индивидуальной основе. Выездные бухгалтеры также доступны для заемщиков электроэнергии, чтобы предоставить консультации и помощь по вопросам бухгалтерского учета.

        GFR служат местным информационным каналом для заемщиков и сотрудников штаб-квартиры. На уровне штатов и на федеральном уровне ведется огромная деятельность, связанная с электроэнергетикой. СГФ информируют заемщиков о вопросах, которые оказывают глубокое влияние на их бизнес. СКФ играют решающую роль в потоке информации для заемщиков электроэнергии. Этот двусторонний поток информации укрепляет наши постоянные отношения с заемщиком и повышает эффективность наших информационно-пропагандистских усилий.

        Контактное лицо: Джозеф Бадин, заместитель помощника администратора, Управление выдачи и утверждения кредитов (OLOA): (202) 720-0409

      • OPMRA состоит из трех отделений: отделения финансовых операций, инженерного отделения и отделения мониторинга и прогнозирования кредитов. Отделение финансовых операций и инженерное отделение предоставляют необходимые посткредитные услуги по кредитам и грантам, предоставленным в рамках программы «Электричество». Подразделение кредитного мониторинга и прогнозирования анализирует финансовые и операционные показатели для оценки и снижения любых потенциальных рисков для государственных ценных бумаг.

        Ссылка на доступные даты закрытия предоплаты.

        Контактное лицо: Виктор Ву, заместитель помощника администратора, ОПМРА по телефону (202) 720-1449

      • OCSTA состоит из отдела политик и информационных технологий (POB) и отдела инженерных стандартов.

        Подразделение политики и информационно-разъяснительной работы участвует в рассмотрении политик агентства, их пересмотре по мере необходимости и доведении до сведения наших клиентов. POB также планирует и координирует информационно-разъяснительную работу с заемщиками, ассоциациями и другими заинтересованными сторонами Электрической программы. Информационно-разъяснительная работа предоставляет ценные возможности для взаимодействия с клиентами и обеспечивает важную и своевременную обратную связь для программы Electric для обновления своих продуктов и услуг. Подразделение технических стандартов разрабатывает и поддерживает технические бюллетени, правила и связанную с ними деятельность. Технологические услуги, предоставляемые этим Филиалом, связаны с проектированием, строительством, эксплуатацией и обслуживанием сельских линий электропередач и линий электропередач и их материалов. Стандарты и спецификации позволяют заемщикам RUS построить наиболее эффективную и доступную инфраструктуру для доставки электроэнергии в сельские районы Америки.

        Свяжитесь с Робертом Коутсом, исполняющим обязанности заместителя помощника администратора, OCSTA по телефону (202) 720-1900

        .

      • Подразделение сетевой безопасности (GSD) состоит из отдела финансового анализа (FAB) и отдела технического обзора и анализа (TAB). FAB является новым домом для руководства агентства, обслуживающего Программу грантов на высокие затраты на энергию (HECG), Программу займов на сохранение энергоэффективности (EECLP) и Программу энергосбережения в сельской местности (RESP). TAB концентрируется на безопасности сельских электросетей. TAB рассмотрит проектирование, строительство, эксплуатационные аспекты заявок на кредиты и гранты от сельских кооперативов по распределению и передаче электроэнергии, конкретно связанных с повышением безопасности сети. TAB сосредоточится на инженерных инвестициях, включая потребности в кибербезопасности, оборудование и транспортные средства, используемые для снижения рисков пожара или безопасности, финансирование крупных инвестиций в управление растительностью электросетей и множество мер безопасности для защиты электросети в сельской местности.

        Свяжитесь с Джоном Павеком, заместителем помощника администратора, GSD по телефону (202) 720-2078

      Ссылки на электрическую программу

      Видео по электрификации сельских районов

        • Битва ТРЦ: празднование 80-летия электрификации села
        • Винтажная акция USDA/REA — Боб Маршалл возвращается домой
        • Сельская электрификация: «Поющие провода» около 1951 г. Фермерский журнал
        • «Власть и земля»

      Подключение домов к электросети

      Энергетическое образование

      Меню навигации

      ИСТОЧНИКИ ЭНЕРГИИ

      ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

      ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

      ИНДЕКС

      Поиск

      Рис. 1. Типичная панель автоматического выключателя соединяет электрические устройства дома с сетью. [1]

      Подключение домов к электросети — конечный этап электрической сети. После того, как подстанции распределительной сети понизят напряжение до безопасного уровня, этот этап может быть выполнен. Провода отходят от линий электропередач района и соединяются с отдельными зданиями (домами, квартирами, предприятиями и т. д.), сначала проходя через электросчетчик, чтобы измерить, сколько электроэнергии потребляет дом. Затем электричество проходит через сервисную панель, на которой находятся устройства электробезопасности (автоматические выключатели и предохранители). На этой сервисной панели есть все провода, которые идут к различным электроприборам в доме. [2]

      Каждый дом подключен к электросети через какой-либо блок предохранителей или автоматический выключатель, как показано на рисунке 1.

      Подводка

      Подсоединение воздушной линии от инженерных сетей до служебного ввода называется подводом. У него три провода; 1 нейтральная линия и 2 горячие линии. Горячие линии поддерживают определенный потенциал (например, 120 В) по сравнению с нейтральной линией. Существует два типа подвесных служебных ветвей: служебная ветвь мачты и служебная ветвь с вилкой. Подземное служебное соединение называется боковым служебным. [2]

      Рис. 2. Падение обслуживания мачты с флюгером (вверху), соединенным вертикально через трубопровод с электросчетчиком (внизу). [3]

      Падение обслуживания мачты

      Мачта представляет собой комбинацию трубопровода и флюгера, который находится на крыше (Рисунок 2). Падение обслуживания крепится к мачте на ручке мачты. «Капельные петли» служат для того, чтобы сначала обеспечить провисание, которое снижает любое механическое напряжение на линиях электропередач и предотвращает попадание воды по линиям в трубопровод для обслуживания. [2]

      Вилка сервисного ввода

      Вилка относится к соединителям, которые крепят проводники сервисного ввода к стене здания. В этой установке трубопровод и напор крепятся к сторонам дома ниже линии крыши. [2]

      Рис. 3. Трансформатор, установленный на подушке для распределения электроэнергии, соединяет первичные линии электропередач с домами. [4]

      Служебная ветвь

      Это подземный служебный вход, первичные линии электропередач проходят через кабелепровод к входу пускового трансформатора, а вторичные линии электропередач соединяют выход трансформатора со счетчиком электроэнергии. [2]

      Рис. 4. Расположение торговых точек по всему миру. [5]

      Главный выключатель

      Главный выключатель используется в аварийных ситуациях для прекращения подачи электроэнергии.

      • Главный выключатель может быть выполнен с помощью главного выключателя. Это переключатель с внешним управлением (EXO), который расположен между сервисным счетчиком и электрической панелью (рис. 1).
      • Основное отключение также может быть выполнено с помощью одного или нескольких автоматических выключателей, размещенных в электрическом щите, для того, чтобы это работало, автоматические выключатели должны быть включены последовательно с двумя горячими линиями проводников, потому что это должно отключить питание всех цепей. [2]

      Розетки

      основной артикул

      Электрические розетки предназначены для подключения различных устройств, которым требуется электричество. В мире существует множество различных типов розеток с различными свойствами напряжения и электрического тока. [6] Некоторые из них показаны на рис. 4.

      Для дополнительной информации

      Для получения дополнительной информации см. соответствующие страницы ниже:

      • Электротрансмиссия
      • Электрическая сеть
      • Электрическая розетка
      • Распределительная сеть
      • Или исследуйте случайную страницу!

      Ссылки

      2. ↑ 2. 0 2.1 2.2 2.3 2.4 2.5 Р.Т. Пейнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, с. 8.1, стр. 331-340.
      3. ↑ Wikimedia Commons [онлайн], доступно: https://upload.wikimedia.org/wikipemmons/e/ea/Residence_service_drop.JPG
      4. ↑ sdpitbull через Flickr [онлайн], доступно: https://www.flickr.com/photos/stevestr/4624935949
      5. ↑ (2014, 23 июля). Файл:Plugs.png [Онлайн]. Доступно: http://wikitravel.org/shared/File:Plugs.png
      6. ↑ Р.Т. Пейнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 8, с. 8.2, стр. 341-346.

      Электрические системы в доме: от старых к новым

      Электричество легко воспринимать как должное. Мы ожидаем, что он будет доступен 24/7, и мы зависим от этого удивительного, невидимого движения электронов в бесчисленных повседневных делах. Важность электричества сразу становится очевидной всякий раз, когда происходит отключение электроэнергии или неисправность приводит к удару током или пожару.

      Старые дома особенно подвержены проблемам с электричеством. Во-первых, они почти всегда имеют недостаточную мощность, полагаясь на 60 или 100 ампер, а не на 200 ампер, которые сегодня используют многие новые дома. К другим распространенным проблемам относятся незаземленные цепи, проводка с поврежденной или отсутствующей изоляцией, а также цепи, управляемые устаревшими предохранителями, а не современными автоматическими выключателями.

      Хорошей новостью является то, что современные электрические компоненты разработаны, протестированы и сертифицированы для безопасной, надежной и долговечной работы. И строительные инспекторы по всей стране полагаются на одни и те же строгие и подробные стандарты для электромонтажных работ в новых проектах строительства и реконструкции, предусмотренные Национальным электротехническим кодексом.

      Понимание нескольких основных электрических терминов полезно при оценке любого вида электромонтажных работ в жилых помещениях.

      Основные термины по электротехнике

      Ток — это поток электричества через проводник (электрический провод или любой материал, по которому может течь ток). Тип тока, подаваемого вашей электроэнергетической компанией, — переменного тока (AC). Но для небольшого количества устройств (таких как ноутбуки, беспроводные телефоны и низковольтные фонари) требуются подключаемые адаптеры, которые преобразуют переменный ток в постоянный ток (постоянный ток).

      Электричество можно измерить несколькими способами. Мы используем ампер (ампер или ампер) для измерения силы тока (аналогично объему воды, прокачиваемой по трубе). Электричество в доме часто описывается максимальным доступным током электричества (например, 200 ампер). . Напряжение — это мера электрического давления — мощности, которая «прокачивает» электричество через проводник. Если умножить ампер на вольт, то получится ватт , мера электрической мощности, подаваемой в цепь.

      ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: В отличие от других аспектов строительства и реконструкции, электромонтажные работы могут привести к опасным для жизни травмам при неправильном обращении и установке. Это может привести к сильному поражению электрическим током, поражению электрическим током и возгоранию. Если вы совсем не уверены в деталях проводки, обратитесь к лицензированному электрику.

      Электропроводка в жилых помещениях: основные элементы и принцип их работы

      Хороший способ понять, как работает электричество в вашем доме, — это проследить путь, по которому течет ток, начиная с линий электропередач, проходящих вдоль вашей улицы. Во многих домах линии электропередач входят в дом через служебную мачту, которая проходит вверх по одной стороне дома. Но этот основной источник питания может также проходить через трубопровод (полую трубу), зарытый в землю. Перед тем, как линии электропередач входят в дом, они проходят через счетчик, где установлен электрический счетчик для учета вашего потребления энергии. Отсюда мы переходим к основным элементам, описанным ниже.

      Главная сервисная панель

      Этот большой металлический ящик с откидной крышкой иногда называют блоком выключателя или (в старых домах с цепями, управляемыми предохранителями) блоком предохранителей. Какое бы имя вы ни использовали, это центр распределения всего электричества, потребляемого в вашем доме. Там будет главный выключатель, который может отключать (или включать) всю мощность, поступающую от коммунального предприятия, а также отдельные выключатели (автоматические выключатели; см. ниже), которые контролируют мощность, поступающую в отдельные цепи.

      Вспомогательная панель

      В некоторых домах требуются дополнительные сервисные панели (называемые вспомогательными панелями), которые распределяют электроэнергию по группе цепей. Вспомогательная панель может быть установлена ​​в мастерской гаража, домике у бассейна или хозяйственной постройке, в которой есть освещение и электрические розетки.

      Электрический кабель

      Электрический кабель, используемый сегодня в большинстве жилых помещений, часто называют кабелем Romex. Этот вид неметаллического (NM) кабеля имеет гибкую пластиковую оболочку, покрывающую несколько проводов. Калибр проволоки и другая информация будут напечатаны на внешней оболочке. Оболочка также может иметь цветовую маркировку для дальнейшего облегчения определения сечения провода и его использования.

      Кабель Romex, используемый в цепях освещения (белая оболочка), будет иметь обозначение NM 14-2; этот тонкий кабель подходит для 15-амперных цепей. Кабель NM 12-2 (желтая оболочка) используется для розеток и цепей на 20 ампер. С любым типом Romex вы можете найти три провода внутри оболочки: оголенный провод заземления, провод с белой изоляцией, предназначенный для использования в качестве нейтрального провода в цепи, и провод с черной изоляцией, который обычно является горячий провод.

      Электрический кабель для крупных бытовых приборов (сушилки для белья, электрические плиты, системы отопления и охлаждения) имеет различные обозначения, которые соответствуют большему размеру провода, дополнительным проводам и специальному использованию, например пригодности для прокладки под землей.

      Старые дома почти наверняка содержат кабель в металлической оболочке, обычно называемый кабелем BX. С BX сложнее работать, чем с кабелем в пластиковой оболочке, особенно когда вам нужно протянуть проводку через отверстия в балках или шпильках. Вот почему его использование уменьшилось с годами. Это все еще может быть хорошим вариантом при прокладке электрического кабеля в открытых местах (например, у стены подвала), где использование кабеля в пластиковой оболочке запрещено кодексом.

      Кабелепровод

      Электрические нормы позволяют использовать кабель «BX» с металлической оболочкой в ​​некоторых открытых местах. Но сегодня в этих приложениях чаще устанавливают полые трубки (кабелепроводы) и прокладывают электрические провода внутри трубок от одной точки соединения к другой. Электрическая труба может быть изготовлена ​​из стали или ПВХ-пластика и включает в себя широкий набор фитингов для подключения к сервисным панелям и монтажным коробкам.

      Автоматические выключатели

      Ваша сервисная панель будет содержать ряд переключателей, которые управляют различными электрическими нагрузками, используемыми по всему дому. Дом среднего размера, скорее всего, будет иметь как минимум несколько цепей освещения, несколько цепей розеток, а также цепи, управляющие основными приборами, такими как печь, сушилка для белья, водонагреватель и т. д.

      Все автоматические выключатели могут быть переключены вручную на сервисной панели, если вам нужно отключить электрическую цепь, на которой проводятся работы. Но эти устройства также предназначены для автоматического отключения (срабатывания) при обнаружении потенциальной угрозы безопасности. Стандартные автоматические выключатели срабатывают в ответ на чрезмерное потребление тока, что может привести к повреждению проводки и стать причиной пожара из-за перегрева.

      Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), также автоматически отключается при обнаружении утечки тока (угроза безопасности, которая может возникнуть при намокании электрических проводов). Выключатель, обозначенный как прерыватель цепи дугового замыкания (AFCI), срабатывает в ответ на перегрузку и искрение.

      ПРИМЕЧАНИЕ: Начиная с 1960-х годов, блоки предохранителей были постепенно заменены электрическими системами, управляемыми автоматическими выключателями. Важно как можно скорее заменить старый блок предохранителей системой автоматического выключателя — не только для соответствия нормам, но и для безопасности и удобства.

      Требования к электрическим нормам для жилых помещений

      Требования к электрическим нормам определяют, где используются различные типы выключателей. Например, цепи розеток в ванных комнатах, кухнях, гаражах, подвалах и других влажных (или потенциально влажных) помещениях нуждаются в защите GFCI. Строительные нормы и правила во многих областях теперь требуют выключателей AFCI для других бытовых цепей, потому что их схема обнаружения искры может защитить от электрического пожара.

      Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превысит эти номиналы. Цепи освещения управляются автоматическими выключателями на 15 ампер. Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как плиты и сушилки для белья.

      Освещение

      Сегодня лампы накаливания, на которых мы выросли, в значительной степени заменены люминесцентными и светодиодными (светодиодными) лампами. Легко понять, почему. Лампы накаливания не могут сравниться по эффективности с люминесцентными и светодиодными лампами. Более того, лампы накаливания не служат так долго; они перегорают и требуют замены, в то время как люминесцентные или светодиодные лампы продолжают работать. Преимущества экономии денег на счетах за электроэнергию и помощи в сохранении окружающей среды за счет энергосбережения трудно игнорировать.

      Реконструкция старого дома обязательно потребует улучшения освещения. При выполнении этих обновлений могут оказаться полезными следующие советы. Начните с использования светодиодных ламп везде, где это возможно. При установке новых встраиваемых (также известных как банки) светильников в потолке под чердачным помещением обязательно используйте светильники с рейтингом IC (изоляционный контакт), чтобы чердачная изоляция могла быть установлена ​​в непосредственном контакте с светильником.

      Кроме того, герметизируйте арматуру на чердаке, чтобы предотвратить потерю теплого воздуха из жилого помещения в зимнее время. Включите диммеры в план освещения. Возможность регулировать степень освещенности (особенно в потолочных светильниках) — это простой и эффективный способ изменить атмосферу жилого пространства.

      Датчики дыма и угарного газа

      В новых домах должны быть установлены эти предохранительные устройства, и в старых домах они также должны быть установлены. Обе сигнализации спроектированы таким образом, чтобы громко звучать при обнаружении дыма или угарного газа. На каждом этаже дома должен быть датчик СО (угарного газа).

      В каждой спальне должна быть пожарная сигнализация; также рекомендуется установить дымовую пожарную сигнализацию за пределами спальной зоны. Если вы хотите добавить эту защиту в свой дом, возможно, имеет смысл купить блоки сигнализации, которые сочетают в себе обе функции. И хотя эти сигналы тревоги могут быть подключены напрямую, большинство домовладельцев предпочитают экономить время, устанавливая устройства с батарейным питанием. Когда батареи разряжаются, устройство автоматически издает звуковой сигнал, указывая на то, что пришло время для новых батарей.

      Резервный источник питания

      Перебои в подаче электроэнергии стали реальностью для многих домовладельцев. В районах, где вероятны длительные отключения электроэнергии, многие домовладельцы устанавливают системы резервного питания. Наиболее распространенной формой резервного питания является домашний генератор, который может питать устройства напрямую или через подключение переключателя к главной сервисной панели вашего дома.

      Генераторы

      Для генераторов действует правило: чем больше мощность, тем больше денег. Небольшие портативные генераторы (производящие до 2000 Вт электроэнергии; цены начинаются примерно от 300 долларов) могут питать холодильник, ноутбук, зарядное устройство для телефона и домашнее освещение.

      Более крупные мобильные устройства (стоимостью от 1000 долларов США и выше, мощностью до 7500 Вт) могут подавать электроэнергию напрямую на вашу сервисную панель через безобрывный переключатель. Эти блоки могут поддерживать работу основных проводных устройств (водяной насос, печь, кондиционер), а также обеспечивать питанием освещение и бытовые приборы, если все они не включены одновременно.

      Самый крупный тип генератора — это стационарный агрегат (также известный как резервный генератор), который устанавливается на платформе снаружи дома. При цене от 5000 долларов эти генераторы постоянно подключены к главной сервисной панели и включают в себя схему, которая автоматически включает генератор при обнаружении отключения электроэнергии.

      ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: Небольшие генераторы обычно работают на бензине. Более крупные модели обычно работают на природном газе или пропане. Все модели производят угарный газ и другие вредные выбросы. Портативные генераторы никогда не должны использоваться в помещении, а все топливо должно храниться в надежном и безопасном месте.

      Фотогальванические системы

      Использование солнечной энергии для выработки электроэнергии — отличный способ сократить расходы на коммунальные услуги и помочь сохранить планету. Чтобы еще больше подсластить сделку, государственные стимулы для возобновляемых источников энергии могут помочь домовладельцам компенсировать стоимость фотоэлектрической системы. Чтобы узнать, какие льготы действуют в вашем районе, посетите Базу данных государственных льгот для возобновляемых источников энергии.

      Если солнечная ориентация благоприятна, фотоэлектрические панели можно установить на крыше здания или на наземном массиве. Электричество, вырабатываемое фотоэлектрической системой, можно использовать несколькими способами. Он может подключаться к вашей основной сервисной панели для обеспечения электроэнергией дома. Если ваша фотоэлектрическая система вырабатывает больше энергии, чем вы можете потреблять, эта избыточная электроэнергия поступает в вашу электроэнергетическую компанию. В штатах с законами о чистых измерениях ваша электроэнергетическая компания должна платить вам за эту избыточную мощность.

      Последний вариант для вашей фотоэлектрической системы — хранить солнечную электроэнергию в резервной аккумуляторной системе. Это позволяет использовать солнечную энергию после захода солнца. Комбинируя фотоэлектрическую систему с резервным аккумулятором, вы можете поддерживать электроснабжение при отключении электроэнергии — альтернатива резервному питанию от генератора.

      Общие проблемы с электричеством

      Устаревшие системы

      Есть веские причины сделать модернизацию электрооборудования главным приоритетом при ремонте старого дома. Опасность поражения электрическим током и возгорания возможна при использовании старой проводки с отсутствующей или поврежденной изоляцией. Розетки с двумя штырями представляют опасность поражения электрическим током или электрическим током, поскольку они не имеют заземления. Блок предохранителей не обеспечивает такой же уровень защиты, как современные автоматические выключатели.

      Ошибки при реконструкции

      При оценке любого старого дома разумно искать электрические работы, выполненные прежним владельцем присяжными. Многие из этих ошибок очевидны, например, розетки в подвале без накладок или кабель Romex, выходящий из стены. Но есть и другие небезопасные модификации, которые может определить только опытный электрик или строительный инспектор. Если вы новый владелец старого дома, разумно нанять профессионала для тщательной проверки вашей электрической системы.

      Цепи перегружены

      Слишком много устройств, подключенных к одной цепи, может привести к перегреву проводки и повреждению приборов в цепи.

РубрикаДом
