Схема однотрубная система отопления частного дома своими руками: Однотрубная система отопления частного дома своими руками

схема, фото, видео пошаговая инструкция

Преимущества частных домов перед квартирами в многоквартирных домах весьма внушительны: свежий воздух, отсутствие назойливых и вездесущих соседей, свобода действий, возможность оформления внешнего дизайна жилья по своему вкусу. Однако, чтобы проживание в загородном доме было максимально комфортным, необходимо позаботиться об устройстве его отопительной системы.

Так, например, отопление однотрубная система является одним из самых распространенных вариантов создания в доме подходящих температурных условий. Именно об этом сегодня и пойдет речь в нашей статье.

Что же представляет собой одноконтурная система отопления частного дома? Говоря более простым языком – это простой тепловой контур, который запитывается теплоносителем от нагревательного котла, проводит его в радиаторы, после чего возвращается снова в нагреватель. Как вы уже поняли, «сердцем» схемы отопления однотрубной системы является котел. Он может работать как на жидком, так и на твердом топливе. Приоритет стоит отдавать тому варианту, который будет для вас финансово доступным вне зависимости о времени года. Так, к примеру, в последнее время люди все чаще и чаще приобретают газовые котлы, поскольку именно этот вид топлива является наиболее доступным (при условии наличия подключения к централизованной газопроводной магистрали).

Что же касается самого трубопровода, то его рекомендуется проводить как можно ближе к напольной поверхности. Во-первых, это удобно, во-вторых, такая обвязка не портит дизайн помещений и, в-третьих, благодаря этому удается достичь наибольшей эффективности функционирования обогревательного узла.

Устройство однотрубной системы отопления частного дома может осуществляться как с использованием радиаторов, так и без них. Все зависит исключительно от желания и финансовых возможностей домовладельца.

ВИДЕО: Какие ошибки допускают при организации однотрубной системы отопления

По факту, такая обвязка представляет собой магистральную разводку, в которой устанавливаются все необходимое функциональное оборудование (насосы, расширительные баки, смесительные блоки и т.п.). В качестве теплоносителя, как правило, используют горячую воду. Хотя нередко в его роли может быть так называемые незамерзайки, чаще всего, в этом качестве выступает антифриз, но некоторые умельцы умудряются использовать для циркуляции даже тосол.

Применение незамерзающей жидкости как теплоносителя в системе отопления обуславливается особенностями контура, в частности, если обвязка предусматривает переход фрагмента контура через улицу. В других же случаях лучше отдавать предпочтение традиционному варианту, поскольку антифризы не обладают настолько высокой теплоотдачей, как вода. Более того, применение некоторых видов антифриза может нанести вред здоровью человека.

С этой статьей читают: Незамерзающая жидкость для отопления

Схема циркуляции теплоносителя проста для понимания даже неопытного человека: сперва он попадает в первый радиатор, после чего, отдав некоторую тепловую энергию, переходит в следующий радиатор. Так происходит до тех пор, пока вода в последовательном порядке не пройдет по всем обогревательным приборам. По конечному счету получается, что самый крайний радиатор получает минимальное количество тепловой энергии, и в этом кроется огромный недостаток однотрубной системы.

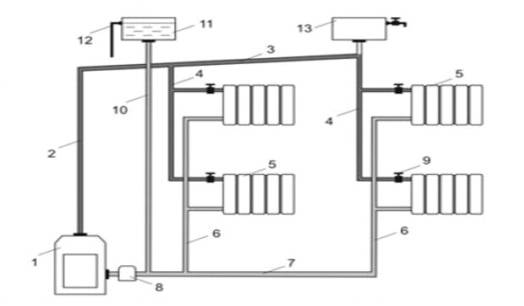

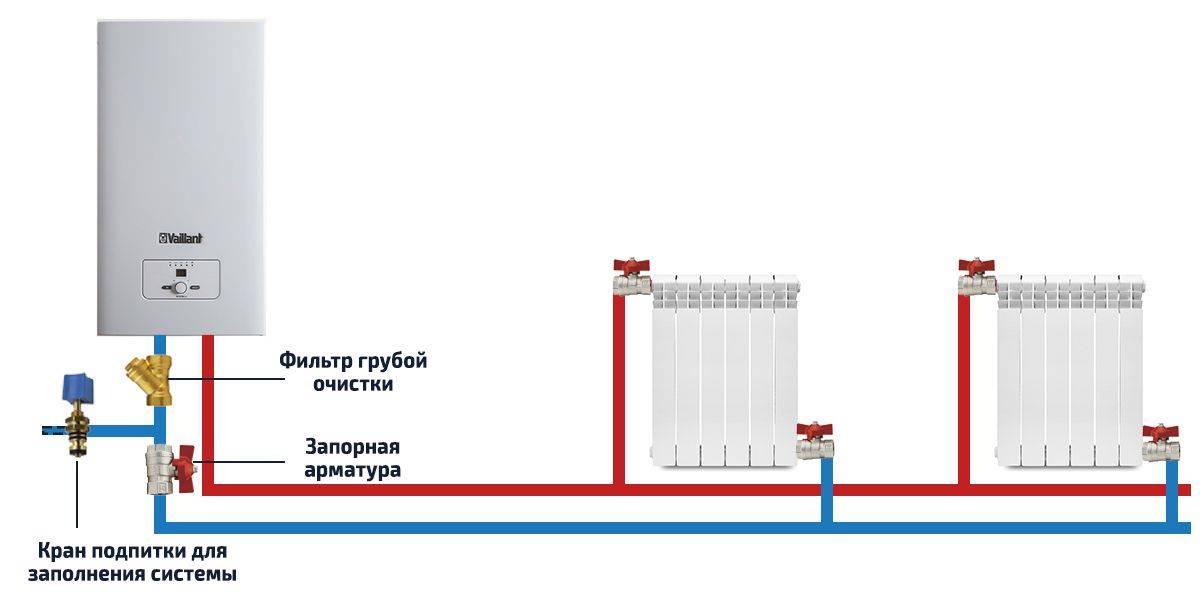

Схема с обязательными элементами системы

Чтобы недостаток тепла не казался таким ощутимым, можно установить два котла в одной системе отопления. Также можно обустроить обогревательный узел дополнительными конструктивными элементами: регуляторами, вентилями, клапанами и т.п. Благодаря такому подходу появляется возможность балансировки всей работы системы отопления.

Вариант обустройства системы с горизонтальной установкой

Ленинградка – самый яркий пример описываемой схемы

Однотрубная отопительная система, или как еще ее называют – ленинградка, подразумевает разводку трубопровода непосредственно над напольной поверхностью либо в самом полу.

Чтобы сократить теплопотери через половую конструкцию рекомендуется уделить особое внимание теплоизоляции!

Все обогревательные приборы устанавливаются на одном и том же уровне, а также оснащаются краном Маевского или специальным автоматическим клапаном для спуска воздуха из системы.

Обустройство двухэтажных домов одноконтурной системой

Ленинградская схема системы отопления для двухэтажного дома предполагает естественную циркуляцию теплоносителя. При этом центробежный насос, который нагнетает давление в тепловом контуре, отсутствует.

Пример разводки при одном контуре

На второй этаж дома теплоноситель перемещается по стояку, после чего он поступает в обогревательный прибор и осуществляет дальнейшее перемещение по передающим стоякам.

Отопительная система обязательно должна оснащаться байпасами. Это позволит беспрепятственно проводить ремонтные работы при неисправности радиаторов или тепловой магистрали в целом.

Если осуществляться естественная циркуляция горячей воды (без применения центробежной насосной установки), то перемещение происходит за счет разницы температур и, соответственно, плотности воды на выходе и входе теплового контура.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Сравнивания однотрубную и двухтрубную систему отопления частного дома, можно отметить, что первый вариант обладает множеством преимуществ. В первую очередь, с помощью одного кольца такой тепловой магистрали удается в полной мере охватить внутренний периметр всего дома, равно как и внешние стеновые перекрытия. Более того, этого удается достичь вне зависимости от планировки помещения.

Кроме этого, к такому контуру можно еще подключить дополнительный обогревательный блок по типу «теплый пол». Да и к тому же, при желании установки циркуляционного насоса или полотенцесушителя у вас не возникнет больших трудностей.

Несмотря на то, что разновидностей двухтрубной системы существует масса, принцип работы во всех случаях един — теплоноситель поднимается по стояку, откуда переходит непосредственно в радиаторы, причем к каждому из них подходит свой отрезок трубы. Получается, что при организации такой схемы радиатор оснащается двумя трубами – входной (подающей) и выходной (обратка), что позволяет сохранять температуру на одном уровне во всех помещениях.

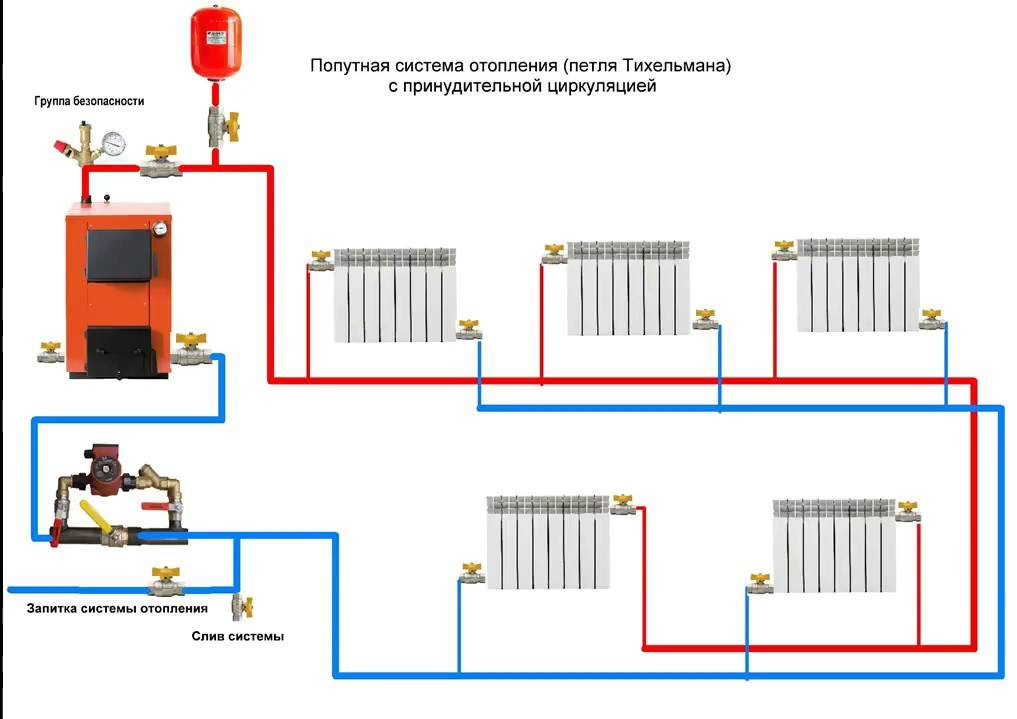

Пример работы радиаторов от двух труб – подающей и обратки

Обязательным условием монтажа такого варианта необходимо предусмотреть расширительный бак с циркуляционным насосом.

Чтобы трубы не портили эстетичный вид помещения, специалисты рекомендуют проводить их непосредственно под полом.

С чем могут возникнуть проблемы?

Обогрев частного дома посредством двухтрубной или однотрубной системы отопления будет менее эффективным, если в контуре отсутствует циркуляционный насос. Именно благодаря этому аппарату можно добиться равномерного прогрева помещения. Также, для организации правильной работы обогревательного блока потребуется выполнить монтаж разгонной коллекторной установки. Основная задача последней – принудительное нагнетание прогретого до необходимого уровнять теплоносителя по контуру и радиаторам. При отсутствии подобного конструктивного элемента отопительная система не будет работать с высокой эффективностью.

Чем качественнее будет произведен монтаж отопительной системы, тем выше будут температурные показатели и ниже уровень шума, который производится во время функционирования теплового блока.

В том случае, если дом не одноэтажный, то монтаж разгонной коллекторной установки – мера не обязательная, поскольку тепловой контур в этом случае находится достаточно высоко.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Недостатки ленинградки

Самым главным минусом однотрубной системы отопления является его последовательное соединение. Такая особенность не позволяет осуществлять регулировку температурных показателей в отдельно взятой комнате. Так, к примеру, если в зале вам слишком жарко, и вы хотите немного убавить вентиль, то понижение температуры обогревательных приборов будет осуществляться во всех комнатах без исключения.

Еще одним недостатком ленинградки является и то, что ее применение требует высокого давления. Поэтому крайне важно оснащать ее циркуляционным насосом. Кроме этого, однотрубная схема обогрева сможет полноценно функционировать только при наличии расширительных баков.

Надеемся, наши советы помогут вам создать эффективно работающий обогревательный контур в своем доме!

ВИДЕО: Что еще надо знать об однотрубной горизонтальной системе

схемы систем отопления + монтаж

Схемы систем отопления

Отопление частного дома из полипропилена может сделать своими руками любой мужчина, если знаком с работой слесарных инструментов. Наличие точной схемы расположения элементов отопительной системы упростит его задачу.

Отвечая на вопрос, что лучше – однотрубная или двухтрубная система отопления, важно детально изучить принцип работы каждой обвязки, преимущества и недостатки каждого варианта. Автоматическая подпитка системы отопления позволяет избавиться от необходимости контроля над некоторыми параметрами работы системы и передоверить ей расчет объема теплоносителя

Автоматическая подпитка системы отопления позволяет избавиться от необходимости контроля над некоторыми параметрами работы системы и передоверить ей расчет объема теплоносителя.

Почему система отопления с принудительной циркуляцией закрытого типа считается самой эффективной? Все дело в циркуляционном насосе, который врезается в трубную разводку. Он обеспечивает равномерное распределение теплоносителя по радиаторам отопления.

Причин, по которым падает давление в системе отопления частного дома, достаточно много. При этом основная задача — определить их, в чем вам поможет специалист.

Однотрубная система отопления двухэтажного дома и схема подключения радиаторов возможна при создании как естественной, так и принудительной циркуляции теплоносителя.

Организовать простое и одновременно экономичное отопление частного дома позволяет однотрубная система отопления ленинградка. Принцип ее действия прост — при помощи отопительного котла, труб, радиаторов и расширительного бачка собирается замкнутая система, по которой циркулирует теплоноситель и отапливает частный дом.

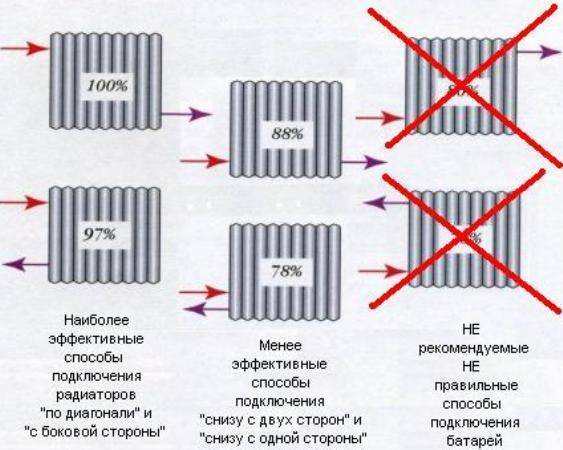

Какая схема подключения батарей отопления в частном доме лучше? Этот вопрос сегодня часто звучит на строительных форумах. Частное строительство на подъеме, поэтому застройщики еще на стадии проектирования стараются решить проблемы, связанные с отоплением дома.

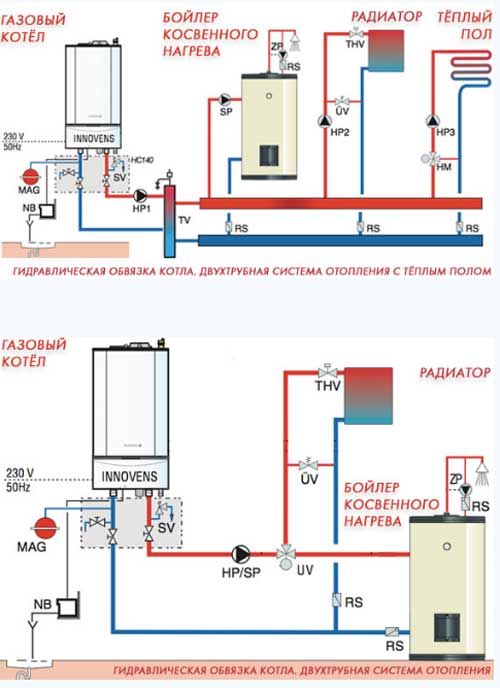

Схема обвязки двухконтурного газового котла не требует какого-то особого подхода

Здесь важно понять, как работает сам котел. Конечно, разобраться в его конструкции все равно придется

Но если вы все поняли, то своими руками обвязать его не будет проблемой.

Горизонтальная разводка системы отопления в виде коллекторной лучевой схемы на сегодня является самой востребованной по эффективности, а также техническим и экономическим показателям.

Отопление водяным плинтусом

В завершение нашей статьи хотим рассказать вам о «последнем слове» в области водяных систем отопления. Если вы хотите сделать тепло в вашем доме невидимым в самом прямом смысле этого слова, то плинтусовый обогрев — ваш вариант.

Такой обогревательный прибор представляет собой корпус, внешне похожий на обычный плинтус, внутри которого расположен нагревательный элемент — специальные трубки. Сначала нагреваются они, потом корпус, далее тепло распределяется по стенам.

Данный вид отопления идеальное решение для нашей полосы, где так часто образуется плесень на стенах из-за сырости. Кроме того, как уже говорилось, ваш интерьер не испортят ни трубы, ни радиаторы.

Но и у этой системы есть свои недостатки:

• ее нельзя использовать на тех стенах, вдоль которых установлена мебель
• для больших помещений потребуется установка 2-3 корпусов, так как максимальная длина нагревательного контура составляет 15 метров.

Системы отопления: их выбор и применяемые к ним требования

В сырую ненастную осень и в зимний холод автономное отопление в частном доме подарит его обитателям уютную комфортную теплоту. В настоящее время существует несколько вариантов устройства отопительных систем, наиболее часто применяемых в частных домах и отдельных квартирах. Выбор разводки отопления частного дома «подчиняется» следующим правилам: правильное регулирование, экономное распределение и передача тепловой энергии по всем внутренним помещениям жилого дома.

Выбранная схема отопления частного дома должна соответствовать следующим требованиям:

• Минимальное количество расходов на устройство обогревательной системы.
• Автоматический режим работы.
• Высокая степень износотойкости составных элементов отопительной линии.

Перечень критериев выбора систем отопления дополняет санитарно-гигиенические условия по обязательному регулированию температуры теплоносителя в нагревательных приборах.

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

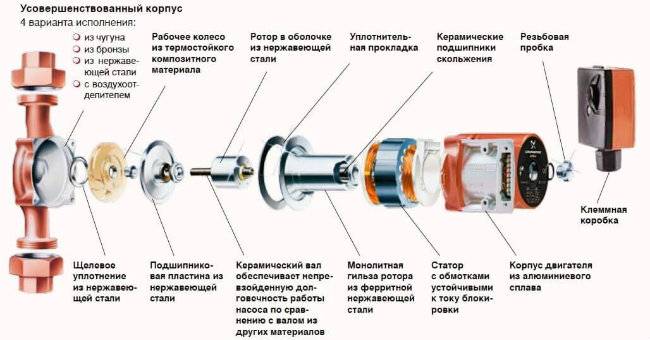

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

Водяное отопление частного дома своими руками: схемы и пояснения

Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.

Однотрубная система отопления частного дома своими руками

Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.

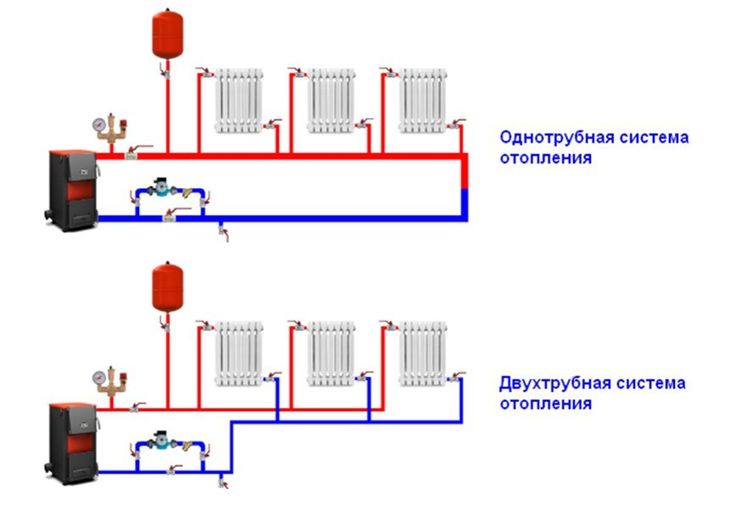

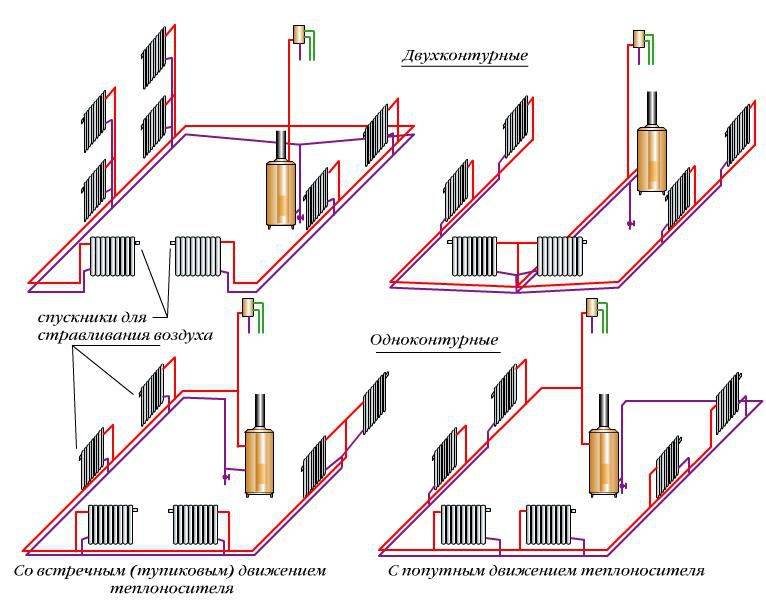

Однотрубные системы отопления в схематическом изображении:

Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.

Двухтрубная схема отопления в частном доме своими руками

Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.

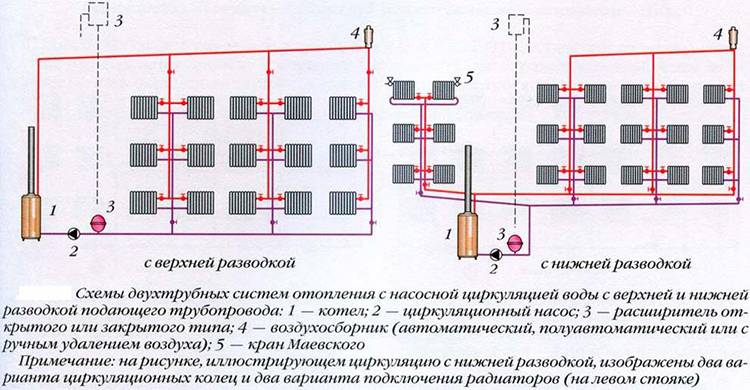

Схематическое изображение монтажа двухтрубных схем:

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”

Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.

Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой

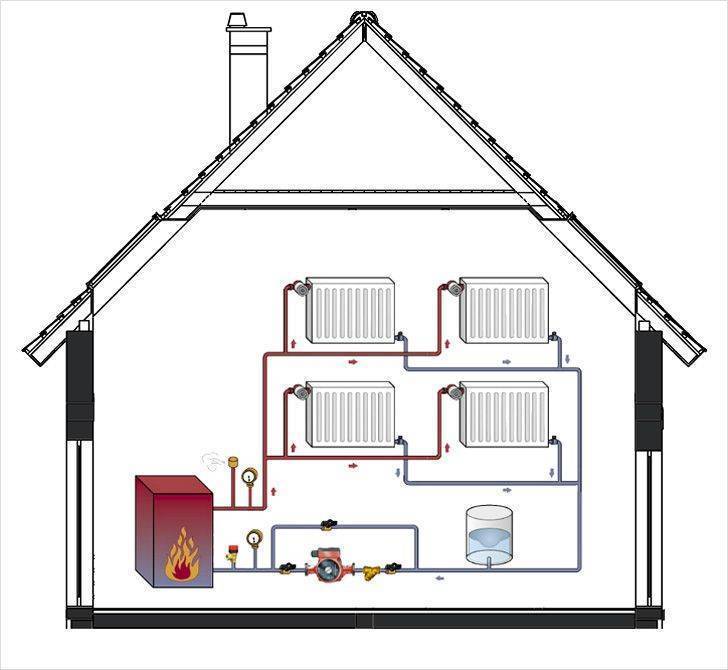

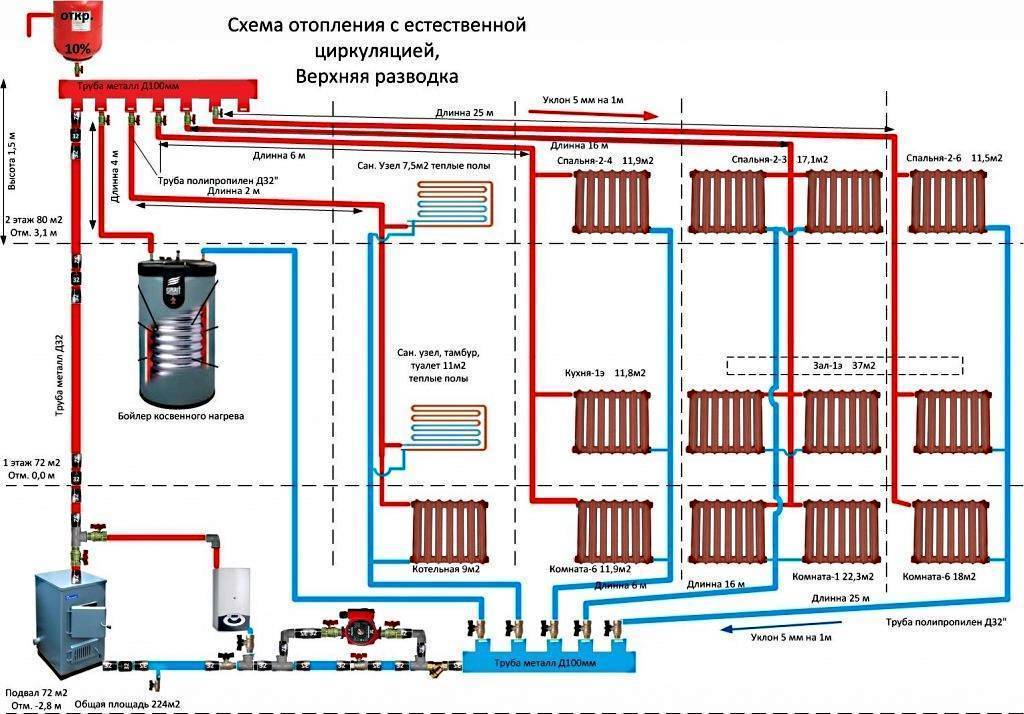

Схема обогрева теплоносителем двухэтажного дома

Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.

Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.

Схема отопления двухэтажного дома более сложна
Статья по теме:

Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.

Коллекторная схема отопления частного дома с принудительной циркуляцией

Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».

Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.

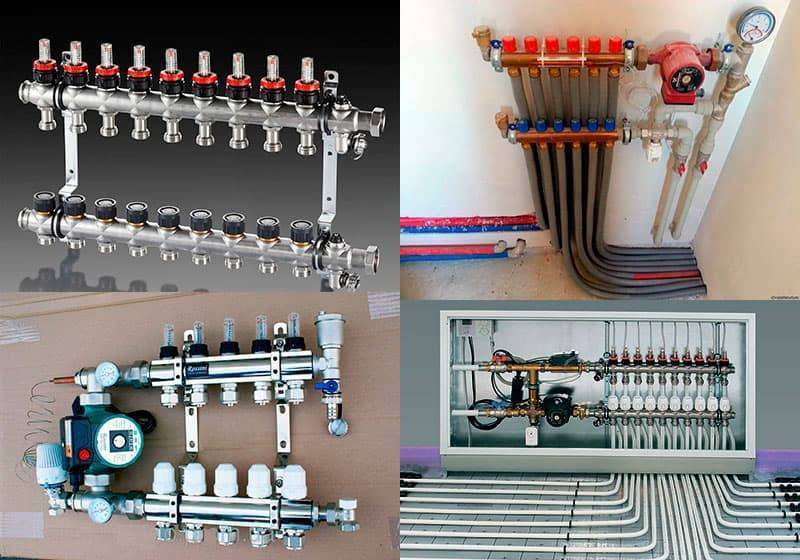

Коллектор для водяного отопления частного дома выглядит так

Варианты схем устройства однотрубного отопления

Системы однотрубного отопления подразделяются:

• По типу циркуляции теплоносителя – с естественной и искусственной циркуляцией.
• Закрытой (герметичной) и открытой.
• Вертикальная и горизонтальная.
• С верхней и нижней разводкой.

Системы с естественной и принудительной циркуляцией

Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).

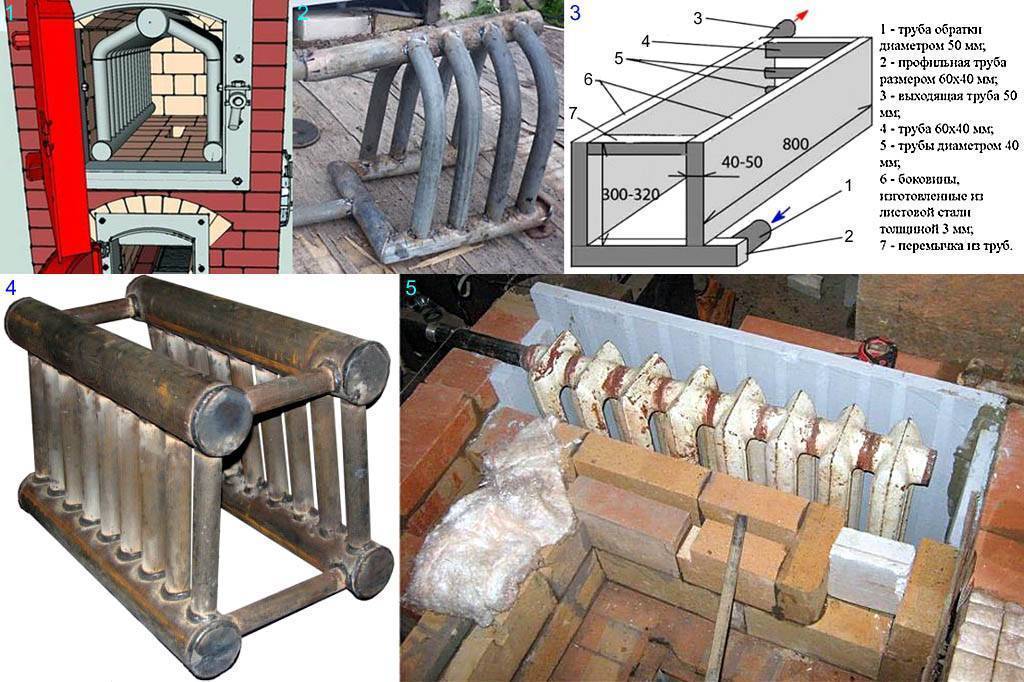

Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.

Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.

Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).

Открытая и закрытая отопительная система

Распространенные раньше системы с естественной циркуляцией чаще всего были открытыми, уровень воды в баке при перегреве повышался, при охлаждении – понижался. В бак устанавливали патрубок для сброса избыточного давления и пара в атмосферу (или канализацию) в случае перегрева системы.

В полностью автоматизированных современных котлах (на газе, мазуте, пеллетах) имеется небольшая расширительная емкость, позволяющая компенсировать небольшое увеличение давления теплоносителя. Но в принципе давление зависит от температуры, и в исправном котле при повышении давления котел просто отключается, и давление падает.

Намного хуже обстоят дела в котлах на угле, торфе или дровах – горение в них невозможно быстро прекратить, и перегрев воды возможен. Поэтому при разработке проекта система обязательно включает в себя достаточно крупный расширительный бак, клапан для сброса пара в канализацию или в атмосферу, систему автоматической подпитки водой. Даже при установке современных твердотопливных котлов иногда используют открытую систему.

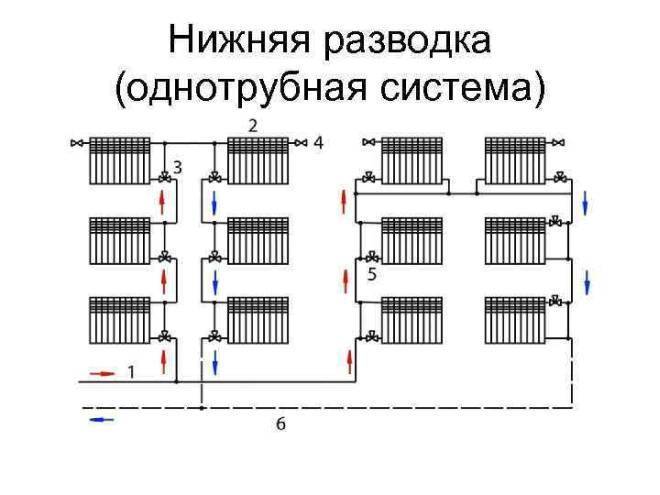

Верхняя и нижняя разводки

Трубопроводы могут пролагаться сверху или снизу от радиаторов. Принципиальной разницы нет, но в частных домах чаще применяют схему с нижней разводкой – так красивее. Верхняя разводка изредка применяется в офисных или производственных зданиях – меньше вероятность задеть трубы грузом или ногами.

Вертикальная и горизонтальная

Вертикальная однотрубная система обогрева многоэтажного дома раньше часто использовалась в многоэтажных домах — вода подавалась на чердак или на верхний этаж и спускалась по отдельным стоякам, последовательно проходя через радиаторы. Такую систему называют ленинградкой или ленинградской.

Горизонтальная – когда труба проложена по горизонтали, отопительные приборы подключены последовательно – используется в одноэтажных зданиях.

Самая эффективная схема однотрубной системы для домов с 3+ комнатами или площадью более 60м2

Выбор схемы разводки для частного дома среднего размера сводится к горизонтальной для одноэтажного дома и вертикальной однотрубной для двухэтажных домов. Отопление разводится со второго этажа сверху, опускается на нижний и собирается обратно к котлу.

Если дом очень большой (более 150 м²) стоит заказать проект в специализированной организации – рассчитать самостоятельно все параметры системы практически невозможно. В любом случае следует выбирать более прогрессивную и экономичную схему с принудительной циркуляцией.

Как подключить твердотопливный котел

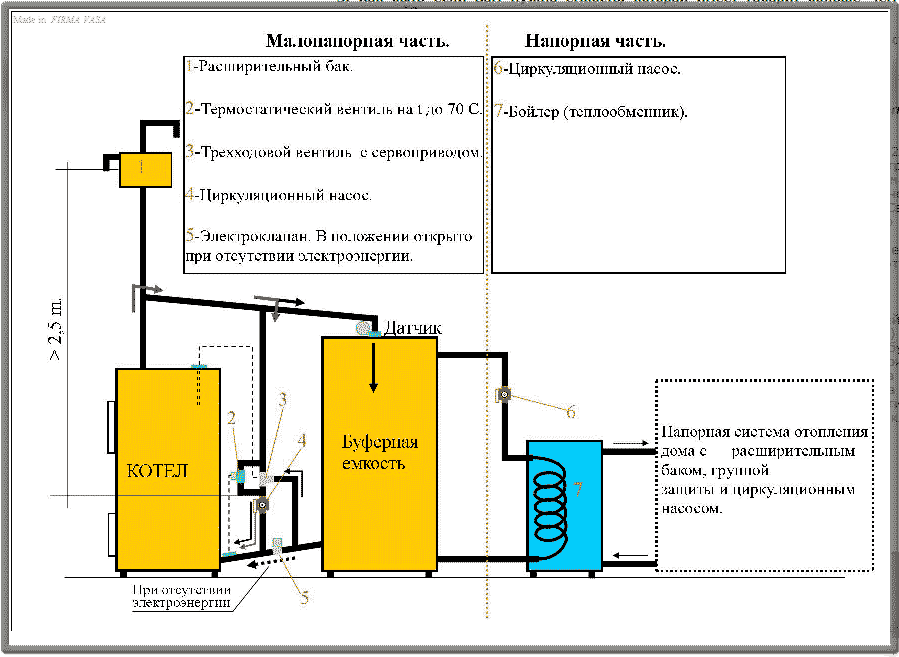

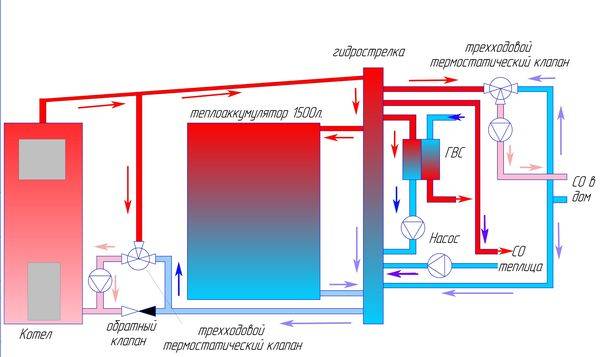

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

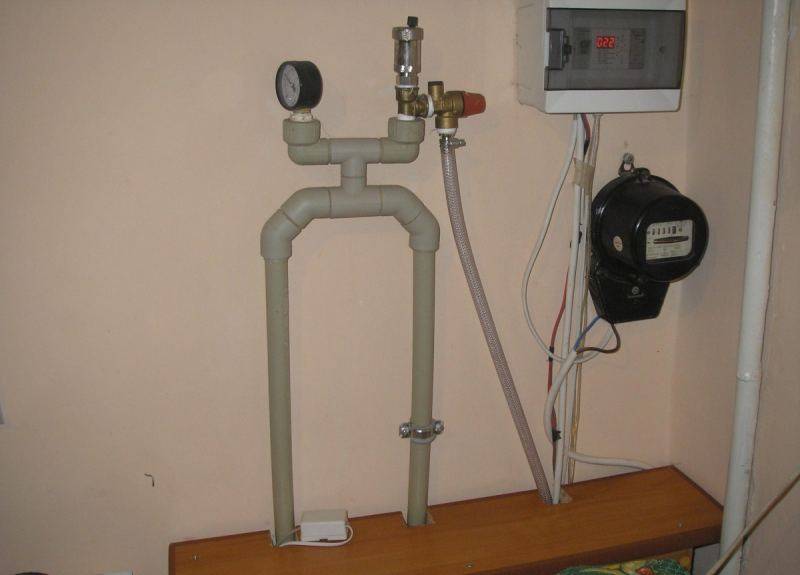

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Установка водяного отопления для частного дома своими руками

Легко провести самостоятельно любой тип водяного отопления в доме на дровах. Но отопительная схема требует качественного расчета, план составляется подробно. И лучше, когда это сделает профи.

Разобравшись с местом для котельного агрегата, нужно сделать под него бетонное основание. Оборудование устанавливается на него и объединяется с дымоходом, а все стыковочные части герметизируются глиняным или иным негорючим материалом.

Затем нужно начертить, какой будет разводка трубопроводов в отопительной схеме дома. Подробно продумать, где будут установлены радиаторные элементы, стояки и прочие составные конструкции

Именно поэтому важно пригласить мастера

Как известно, радиаторы рекомендовано устанавливать под оконными проемами. Это требуется, чтобы горячий воздух от них согревал поступающие холодные потоки. Число секций и их вид должно быть определено не только возможностями в финансовом плане, но и длиной контура. Чем их больше в ОС, тем быстрее вода прогреет помещение.

Далее прокладываются трубы и выполняется монтаж радиаторных элементов. Ничего сложного: трубопровод ведется к месту монтажа батареи, соединяются все требуемые входы/выходы, затем труба ведется к следующему радиаторному элементу.

Контур замыкается на входе котельного агрегата. Здесь же монтируется фильтрующее приспособление и (если требуется) насосное циркуляционное оборудование. Самый низ ОС должен быть обустроен узлом заливания-сливания. Он необходим для удаления/доливки теплоносителя в ситуации проведения ремонта.

Заключительный этап работ

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как правильно рассчитывается отопление в квартире? Зачем нужны теплосчетчики на отопление? Как грамотно произвести расчет отопления? Зачем необходим кран для радиатора отопления?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Естественная и принудительная циркуляция.

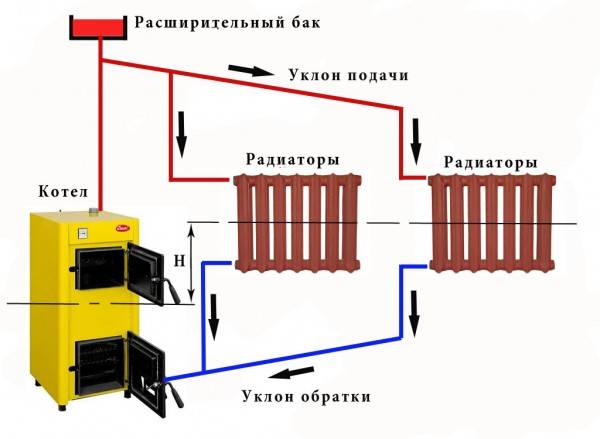

Двухтрубная система отопления частного дома с естественной циркуляцией

Естественная циркуляция основана на физических законах. Разогретый теплоноситель от котла устремляется вверх, а затем к радиаторам. Отдавая им тепло и остывая он движется вниз к отводящей трубе, а впоследствии снова к котлу.

Двухтрубная система отопления частного дома с естественной циркуляцией с расширительной емкостью и циркуляционным насосом

При внедрении циркуляционного насоса система становится принудительной и убирает недостатки предыдущего типа:

• Ускоряется нагрев помещений за счёт возрастания скорости теплоносителя.
• Радиаторы имеют равную степень нагрева.
• Возможно применение расширительного резервуара закрытого типа, а следовательно снижение количества испарённой жидкости.
• Монтаж схемы более прост.
• Уменьшение завоздушенности.

Но в то же время появляются следующие недостатки:

Классификация систем теплоснабжения

В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.

Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.

Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.

Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.

Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров

Автоматика даёт возможность изменять температурный режим в доме в разное время суток.

При классификации отопительных систем принимают во внимание такие признаки, как:

• тип носителя тепла — воздушные, водяные или паровые, комбинированные;
• вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
• способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
• ход передвижения теплоносителя — попутные и тупиковые;
• способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
• схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.

В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.

В заключение о теплоносителе и запуске системы

Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – антифриз для отопления. Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.

При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе

Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.

Однотрубная система отопления частного дома своими руками: схема, монтаж, отзывы

Одним из самых актуальных вопросов при проектировании и строительстве жилища является обеспечение тепла в холодную пору. Сегодня однотрубная система отопления частного дома по-прежнему пользуется популярностью как при обеспечении обогрева зданий в городской черте, так и за ее пределами. К тому же, установить ее можно даже самостоятельно.

Оглавление:

1. Описание системы
2. Виды
3. Варианты подсоединения
4. Монтаж
5. Достоинства/недостатки
6. Мнения пользователей

Особенности конструкции

В частном жилом секторе большинство домов оборудовано системой отопления однотрубного типа. При ее монтировании в здании необходимо выделить техническое помещение, в котором будет находиться котел, насос и расширительный бак. Труба прямой подачи огибает кольцом весь дом, горячая вода поступает в систему по направлению сверху вниз, то есть по своей сути это замкнутый контур трубопровода, по которому в батареи идёт подогретая жидкость.

При проектировании здания нужно сделать выбор между однотрубной или двухтрубной системой отопления частного дома. Для общей площади отапливаемых помещений менее 100-120 м2 будет достаточно одной трубы. Если же дом большой, лучше предусмотреть конструкцию на два потока. Она отличается наличием помимо прямой, ещё и обратной трубы для подачи воды. Это обеспечивает равномерный нагрев и контроль температуры радиаторов. Однако сам процесс установки имеет больше сложностей и требует дополнительных расходов.

Разновидности

Различают два основных вида подобной конструкции: горизонтальную и вертикальную. Преимущественно используется горизонтальная однотрубная система отопления одноэтажного частного дома. Подача воды осуществляется по общему стояку, последовательно на каждую секцию. Огромный плюс — простота разводки с минимальными затратами. Недостатками являются воздушные пробки и невозможность регулирования теплопотока.

В вертикальной однотрубной системе отопления на 2 этажа частного дома для увеличения эффективности предусматривают наличие специального насоса. Вода поступает по общему стояку в батареи верхнего этажа, а затем на нижний. Роль технического помещения в таком случае обычно выполняет чердак. На всех этажах поддерживается одинаковый температурный режим. Однако при естественной циркуляции потребуется установка труб большего диаметра и соблюдение уклона, что может сказаться на эстетичности интерьера отапливаемого помещения.

Главный принцип работы однотрубной системы в доме с двумя этажами основан на исходной подаче горячей воды на верхние уровни. Далее остывающий теплоноситель опускается вниз. Насос способен обеспечить быстрое прогревание помещений за счет ускорения процесса.

Способы подключения

Самой легкой в монтаже является простая нерегулируемая система. Характеризуется небольшими затратами на комплектующие. Недостатки: пониженная эффективность и отсутствие регулировки потока теплоносителя. Более удобной в использовании является однотрубная схема ленинградка для отопления частного дома. Дополнительно устанавливается байпас и запорная арматура. Таким образом, можно регулировать интенсивность потока и направлять теплоноситель через радиатор или байпас. Минус: большие затраты.

Также различают естественную и принудительную циркуляцию воды. Естественная более проста и не зависит от электроэнергии, но требует монтирования разгонного коллектора. Однако ей присущи: долгий разгон после простоя и ограниченность в регулировании температуры. Второй вариант — схема однотрубного отопления с принудительной циркуляцией воды. Обязательна установка насоса и воздухоотводящего расширительного бака. Монтируются трубы сравнительно небольшого диаметра, появляется возможность регулировать поток. Недостатки: дополнительные затраты и шум от насоса.

Хотя цены на однотрубное отопление частного дома под ключ довольно умеренные, самостоятельно соорудить подобную конструкцию не составит особого труда. Для этого понадобятся:

• нагревательный котел с воздухоотводом;
• магистральная труба и элементы разводки;
• расширительный бак;
• фильтр;
• радиаторы;
• краны шаровые, Маевского, фитинги и заглушки;
• циркуляционный насос.

Собственноручное создание отопления в частном доме с помощью однотрубной схемы производится в такой последовательности:

• Подготовительный этап. Выбор места для размещения элементов системы, проведение расчетов. Последние батареи должны иметь больше секций, что связано с естественной потерей тепла.
• Установка котла.
• Монтаж магистральной трубы с соблюдением уклона.
• У входа в котел ставится фильтр и циркуляционный насос.
• Устанавливается расширительный бак возле котла (закрытого типа) или в верхней точке системы (открытого типа).
• Выполняется разводка подачи теплоносителя и монтаж радиаторов. Ставятся переходники, краны, клапаны и заглушки.
• Подача давления и пробный пуск.

Если используется ленинградская схема, нужно предусмотреть установку байпаса.

Оценка эффективности

Однотрубная современная система отопления загородного дома имеет следующие преимущества:

• экономия материалов и финансов;
• простота монтажа;
• доступность элементов конструкции.

Недостатки:

• возможны затруднения регулировки нагрева отдельных радиаторов;
• требуется установка насоса для оптимизации давления;
• последние в очереди батареи получают меньшее количество тепла;
• авария на одной из секций парализует работу всей системы.

Отзывы

«За свою жизнь приходилось не раз менять место жительства, поэтому успел оценить однотрубную схему в разных условиях. В двухэтажном доме котел стоял в подвале, работал насос, вода проходила по низу. Особой разницы температуры на первом и втором этаже не чувствовал. Когда жили в однушке, уже использовалась система без насоса. Тоже все было в порядке, никогда на отопление не жаловались.»

Юлия Титова, Донецк.

«У нас двухэтажный дом мансардного типа. Установили около десятка радиаторов, хотя читал, что больше 8 делать не стоит. За 6 лет проблем не было. Действительно, последние батареи в цепочке немного холоднее, но мы просто сделали их с большим количеством секций. В случае чего, можно перекрыть доступ воды в конкретный радиатор (у нас ленинградка).»

Сергей Васильев, Москва.

«Установили в двухэтажном доме однотрубную систему. Мастер советовал переделать на двухтрубную, и мы задумались. Вроде бы проблем никогда не возникало, но в некоторых комнатах зимой холодновато, батареи плохо прогреваются. Однако это же столько денег нужно потратить, чтобы все переделать. Да и дополнительная труба больше места будет занимать. А так компактно, ничего не мешает. Решили оставить как есть.»

Ольга Лазарева, Краснодар.

+Добавить отзыв

Отправить

схема для частного дома, монтаж своими руками

Большинство старых домов в нашей стране оборудованы однотрубной системой отопления. На данный момент можно назвать это пережитком, все еще пользующимся большой популярностью. Рассмотрим данную схему более подробно.

Схема работы

Что представляет собой однотрубная система отопления частного дома? Ее можно сравнить с замкнутым кольцом, куда вмонтирован нагревательный котел – основной отопительный элемент. Котел может работать на различных видах топлива, его вид и тип зависит от предпочтений хозяина дома. Само кольцо представляет собой трубу с определенным диаметром и длиной. В трубу последовательно врезаются радиаторы или регистры.

Самые важные составляющие идеально работающей системы отопления – температура, скорость движения и давление теплоносителя. Добиться правильного сочетания этих параметров при проектировании и монтаже – главная задача. И она не так проста, как кажется. Поэтому, прежде чем решиться на монтаж отопления своими руками, необходимо взвесить все «за» и «против» и при сомнениях обратиться к профессионалам.

Аксессуары

Для удобства использования однотрубная система отопления может дополняться радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами или шаровыми кранами. Это дополнительное оборудование дает возможность сбалансировать работу отопления, и при необходимости понижать общую теплоотдачу. Аксессуары вполне реально установить своими руками.

Отопление с горизонтальной установкой для одноэтажного дома

В доме с одним этажом, как правило, монтируется схема однотрубной системы отопления горизонтального типа. Все отопительные приборы на этаже включены последовательно.

Система с горизонтальной подводкой.

Если насос для движения теплоносителя не используется, то горизонтальная магистраль труб прокладывается обязательно с небольшим уклоном для использования естественных физических законов перемещения жидкостей в трубах. Минусом здесь можно назвать то, что не всегда удается добиться эстетической красоты при установке труб с уклоном. Но зато система без насоса позволяет оставаться независимым от электричества и не бояться охлаждения дома при его отсутствии.

Одним из видов горизонтальной установки отопления является специфическая схема «Ленинградка». В ней прокладка труб осуществляется над поверхностью пола или в самой конструкции пола. Обязательно устанавливается теплоизоляция.

Отопление с вертикальной установкой для многоэтажного дома

Такая схема предполагает расположение труб вертикально, путем монтажа стояков, подводящих тепло к радиаторам. В этом случае последовательно подключаются отопительные приборы, установленные на разных этажах здания.

Вертикальная система.

Здесь используется естественная циркуляция воды при отсутствии циркуляционного насоса. Горячая вода по стояку из котла подается в верхнюю точку, проходит в магистраль подачи, нагревательные приборы, перемещается по подающим стоякам, отдавая тепло в радиаторы.

Преимущества

Однотрубная система отопления одноэтажного дома имеет перед двухтрубной ряд преимуществ. В частности, однотрубная схема дает возможность охватить весь периметр по внутренней части дома одним замкнутым кольцом, ведь только одна труба идет от котла. Помимо экономичности, наличие одной трубы имеет следующие положительные моменты:

• Проектировать систему отопления с одной трубой можно независимо от планировки помещения и с минимальным расходом материалов;
• Трубы монтируются в непосредственной близости к полу или прячутся под пол, что позволяет скрыть всю инженерную конструкцию и проектировать интерьер без учета открытых глазу коммуникаций;
• В однотрубное отопление встраивается любое оборудование по желанию хозяина – полотенцесушители, радиаторы, насосы, аксессуары;
• Легко поддается регулированию температура теплоносителя, а, значит, и более гибкой становится процедура создания максимального температурного комфорта в доме;

Сложности в эксплуатации

В процессе эксплуатации редко удается добиться необходимой для максимальной теплоотдачи скорости теплоносителя и его давления. Для организации надежной и правильной работы устанавливается коллектор разгона. Система вертикального отопления в многоэтажном доме не имеет таких сложностей, и, соответственно, может функционировать с полной отдачей и без монтажа насоса, позволяя создать необходимое естественное давление за счет высоты. Несмотря на то, что системы без насоса вполне имеют право на существование, рекомендуется все же предусматривать насос в цепочке однотрубной горизонтальной системы отопления.

Коллектор разгона.

Коллектор разгона выполняет свою основную задачу – разгоняет нагретый теплоноситель для распределения по трубам и радиаторам и непрерывно поддерживает такой разгон. Эффективность работы зависит от высоты расположения верхней части коллектора, высота петли разгонного коллектора должна быть больше 2.2 м. При такой высоте обеспечивается достаточная скорость движения теплоносителя и бесшумность работы.

Минусы

Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:

Последовательное соединение радиаторов

Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.

Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.

Высокие температуры

Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.

При использовании в однотрубной системе воды в качестве теплоносителя обязательно устанавливают расширительную емкость под крышей дома.

Необходимость установки насоса

При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.

Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.

Однотрубная система отопления частного дома своими руками: пошаговая инструкция

При возведении дома основная проблема – установка отопления. Даже если купить уже готовое здание, устройству для обогрева необходимо уделять внимание. Возможно, даже потребуется своими руками создавать однотрубную систему отопления для частного дома.

Каким образом обогреть собственное жилье?

Проблема обогрева дома − одна из базовых. Поэтому рекомендуем создавать все своими руками, но для этого необходимо изучить типы систем, узнать их плюсы и минусы.

Наиболее популярная система – водяная с трубами, по которым передвигается теплый носитель. Да, такое устройство громоздкое, и для него необходимо место, но оно способно отопить большую территорию, и при этом не потребуется значительных усилий. А также такое устройство отличается доступной стоимостью и эффективностью. Лучшего варианта не найти. Среди водяных устройств оптимальный вариант исполнения − однотрубная система.

Базовая особенность загородного жилья заключается в том, что оно не зависимо от коммунальных структур. Поэтому, когда будете обустраивать жилье, подойдите ответственно к вопросу организации системы отопления. Если недостаточно опыта, воспользуйтесь консультацией мастеров. Тем более, что от этого будет зависеть конечный результат. Если знаете сами, как создать уютную атмосферу, то не потребуется значительных финансовых затрат.

Построить систему снабжения теплом непросто, особенно тем, кто об этом ничего не знает. Преимущественно трудности возникают во время монтирования и составления проекта. Дабы грамотно построить систему отопления в частном доме, требуется приобрести:

• энергоэффективный котел для обогрева;
• трубы;
• батареи. На рынке выбор обширный, поэтому выбирайте их в зависимости от кубатуры помещения;
• кронштейны для установки;
• тройники;
• прокладки.

Это, конечно, не полный список деталей, которые потребуется для проведения всех операций. Нужно будет еще запастись специальными инструментами. Но это еще зависит и от выбранной системы отопления. Если решили все делать без посторонней помощи, тогда придется научиться совмещать отдельные детали между собой, так как приобретать каждый элемент не получиться, их продают зачастую в наборе.

Главное − ответственно подойти к выбору котла, радиатора, труб и прочих элементов для крепления. Эти детали будут отвечать за поддержание температуры в доме.

Особенности однотрубного отопления

Принцип подключения.

Примеры вертикальной однотрубной системы с верхней разводкой.

Прежде чем решите, какая система коммуникаций лучше вам подходит, следует взвесить все плюсы и минусы. Для начала проанализируем недочеты однотрубного устройства.

1. Из-за того, что аппарат с одним трубопроводом, вы не измените температуру и интенсивность нагрева.
2. Для этого устройства потребуется мощное давление. Для этого потребуется увеличить функциональные особенности подающих насосов. Из-за этого вырастает цена использования устройства.
3. Чтобы агрегат работал правильно, желательно приобрести  для него циркуляционный насос. В двухтрубных устройствах вода передвигается благодаря изменению давления.
4. Если устанавливаете отопительную систему по однотрубной схеме, следует заранее продумать вариант расположения стояков вертикально. В данном случае расширительный бачок будет устанавливаться в отдельном помещении, на этаж выше.

Эти недостатки в основном характерны для старых коммуникаций. Сегодня эти моменты можно предусмотреть и уладить. Поэтому однотрубные системы пользуются огромной популярностью. К преимуществам однотрубных систем относят то, что они экономные. В итоге возможно сэкономить примерно в два раза, ведь необходимость в соединительных трубах и прочих дополнительных деталях зачастую исчезает. Кроме этого, однотрубное устройство выглядит гораздо лучше, чем двухтрубный вариант. Также возможно регулировать подачу воды в каждом приборе.

Пошаговые инструкции по сборке и монтажу

Установка начинается с размещения котла. Его следует ставить на нижнем этаже жилья, но лучше это делать в подвале. Также рекомендуется сделать в полу специальное углубление, которое укрепляют при помощи цементного раствора и обкладывают плиткой. Таким образом, обезопасите помещение от неприятных последствий. После этого следует придерживаться заданного алгоритма действий.

1. Дымоотводную трубу котла соединяем с дымоходным каналом. Для этого советуют использовать глиняный раствор.
2. Следующий этап – монтаж магистрального трубопровода с учетом запланированного размещения радиаторов и бейпасов. В местах подключения к трубам следует приварить тройники. При прокладывании труб делать это стоит под уклоном. В случае использования циркуляционного насоса достаточно 1 см на каждый метр трубы. Проводите монтаж таким образом, чтобы избежать изгибов. Концы труб будут прикрепляться к контуру котла.
3. Циркуляционный насос устанавливают так, чтобы его удобно было подключить к магистральной трубе и электропитанию. При этом желательно сделать это у «входа» воды в котел, так как агрегат рассчитан на температурный показатель воды не выше 60о, поэтому выбирают участки системы с наиболее низкой температурой воды.
4. Установите по специальной схеме расширительный бачок. Проконтролируйте, чтобы он был самой высокой точкой в устройстве. Если проводите установку в одноэтажном доме, то проконтролируйте, чтобы он установлен был на высоте не менее, чем три метра.
5. Батареи следует устанавливать под окнами, но оставляйте место между подоконников. Осуществляется монтаж различных заглушек, перекрывающих кранов, кранов Маевского.
6. После опрессовки системы сжатым воздухом производят заливку теплоносителя и пробный пуск с последующей регулировкой.

Есть особенности, которые также следует учесть. Например, магистраль ведется по периметру дома и в итоге замыкается в одном конце. На главной трубе делают врезку дополнительной системы отопления, желательно недалеко от котла. В верхней точке тазовой трубы устанавливают бачок и создают нужное давление. Приборы для отопления устанавливают в магистральный трубопровод, просто врезаясь в него. Проводить монтаж нужно по диагонали к нижним частям радиатора.

Если будете использовать трубы одинакового размера, вода будет передвигаться неправильно. При этом давление будет выше, чем это нужно. Чтобы наладить давление в системе, потребуется устанавливать краны. Если решите осуществить такую операцию, в дальнейшем сможете регулировать уровень нагрева каждой батареи отдельно. Можете купить трехкодовый кран, который заменит сразу два стандартных. Кроме этого, с их помощью можно настраивать нужную температуру в каждом помещении. Это удобно, если в доме несколько этажей или некоторые комнаты потребуется иногда отключать от отопления.

Детальные схемы  и инструкции по работе можете изучить  при помощи Интернета, там даже есть специальные видеоуроки. С их помощью будет легче изучить эту процедуру, особенно это касается тех, кто не имеет опыта работы с отопительными приборами.

Самостоятельная установка отопительной системы – это серьезная процедура, к которой стоит подойти серьезно. Если не уверенны в своих силах, тогда лучше обратиться к мастерам!

Закрытая горизонтальная система отопления для двухэтажного и одноэтажного дома, как сделать расчет, фото и видео инструкция

Содержание:

1. Как сделать однотрубную систему отопления: устройство и элементы
2. Схема однотрубного отопления частного дома: варианты подключения
3. Материалы для проведения однотрубной системы отопления
4. Порядок монтажа

Однотрубная горизонтальная система отопления считается самой простой и экономичной, но для проявления этих свойств необходимо правильно собрать и установить систему, чего требует однотрубная схема отопления частного дома . В однотрубной системе, в отличие от двухтрубной, нет разделения на прямую и обратную магистраль. Для работы такой системы используется замкнутый контур, который проходит через дом по заранее рассчитанному пути, а нагревательные элементы врезаются в трубу в нужных местах.

Однотрубная система отопления для одноэтажного дома имеет большое количество преимуществ, за которые ее ценят владельцы частных домов:

• экономичная система и дешевизна монтажа;
• прост в установке и эксплуатации;
• возможность проведения трубопровода на любом необходимом уровне;
• может применяться в одно- и двухэтажных домах (см. также: «Схема отопления одноэтажного дома-примеры работы системы»).

Правильная установка радиаторов в сочетании с грамотно смонтированной системой трубопроводов позволит максимально эффективно отапливать весь дом.

Как сделать однотрубную систему отопления: устройство и элементы

Система состоит из следующих элементов: котел, магистральный трубопровод, радиаторы, расширительный бачок, помпы или помпы, обеспечивающие движение теплоносителя. Кроме того, замкнутый контур подразумевает возможность естественной циркуляции. В этом случае вода движется за счет разности плотности при изменении температуры: нагретая в системе вода вытесняется тяжелой холодной водой, из-за чего попадает в стояк.

От стояка горячая вода разносится по всей системе, попадая в радиаторы и тем самым обеспечивая обогрев помещений. Для функционирования системы естественной циркуляции трубопроводы должны располагаться с постоянным уклоном не менее 3-5 градусов.

Это правило не всегда выполнимо, так как при таком уклоне перепад высот на метр трубопровода будет доходить до нескольких сантиметров.

Для принудительной циркуляции используется насос, расположенный с обратной стороны контура непосредственно перед входом в котел. Такой насос создает давление, необходимое для перемещения жидкости с заданной скоростью. Использование циркуляционного насоса также предполагает создание уклона трубопровода, но в этом случае его можно уменьшить до 0,5-1 градуса.

Для предотвращения застоя воды в системе при отсутствии электричества в комбинированных системах или системах с принудительной циркуляцией устанавливают ускорительный коллектор, поднимающий жидкость на определенную высоту. Как правило, верхняя точка коллектора является точкой подключения расширительного бачка, что позволяет регулировать давление в системе и может предотвратить разрыв труб при слишком сильном расширении жидкости.

Схема однотрубного отопления частного дома предусматривает наличие закрытых расширительных баков, которые не позволяют теплоносителю контактировать с воздухом. Такой бак оснащен встроенной мембраной, которая с одной стороны обжата воздухом, а с другой теплоносителем. Установка таких устройств возможна на любой части системы.

Расширительные баки открытого типа намного удобнее в использовании, но очень требовательны к месту установки. Так, установка такого устройства возможна только в самой высокой точке системы отопления, а доступ воздуха к теплоносителю может привести к преждевременным неисправностям, так как в этом случае система будет подвержена коррозии. Перед монтажом необходимо произвести расчет однотрубной системы отопления. Читайте также: «Какая схема однотрубной системы отопления лучше — виды и особенности».

Детали системы задаются по следующему алгоритму:

1. Котел отопления.
2. Ускорительный коллектор с патрубком для расширительного бачка.
3. Трубопровод проложен с уклоном. Обязательно нанесение контура на жилые массивы.
4. Нагревательные элементы.
5. Циркуляционный насос.

Схема однотрубного отопления частного дома: варианты подключения

Существует две схемы установки радиаторов: простая и «ленинградка».

Простая схема характеризуется наличием минимума элементов и деталей. Радиатор подключается на входе и выходе трубопровода. Если система заполнена жидким теплоносителем, настроить и отключить отдельный радиатор невозможно.

Эта схема дешевая, но ее можно использовать только в небольших домах, так как эта система отличается неравномерным нагревом и низким КПД.

Ленинградская система отопления частного дома отличается от простой схемы в лучшую сторону. С обеих сторон радиатора установлены краны, которые позволяют отключать радиаторы поочередно (подробнее: «Отопление Ленинградки: схема»). В обход радиатора установлен байпас, снабженный специальным краном, позволяющим впускать охлаждающую жидкость прямо в радиатор. Эта схема имеет гораздо лучшие характеристики, но ее установка обойдется дороже.

Материалы для проведения однотрубной системы отопления

Замкнутая однотрубная система отопления предусматривает наличие следующих элементов:

• отопительный котел;
• расширительный бачок;
насос
• ;
• трубы магистральные диаметром 25 мм и трубы радиаторные диаметром 20 мм;
• фитинги для соединения трубопроводов и радиаторов;
• соответствующие радиаторы. Расчет подходящих вариантов радиаторов необходимо проводить до монтажа системы;
• Краны Маевского, позволяющие выпускать воздух из каждого радиатора.

Кроме того, при монтаже «Ленинградки» необходимо два перекрывающих крана для радиаторов и один для всех байпасных линий.

Процедура установки

1. Сначала котел устанавливается в подходящем и оборудованном месте. Зачастую установкой и подключением котлов занимаются специалисты.
2. Выполняется монтаж магистрального трубопровода со всеми соответствующими ответвлениями. При монтаже системы помните о необходимости создания уклона.
3. Теперь можно установить насос. Подключается к самой трубе и к электросети. Очень важно соблюдать главное требование: насос должен располагаться на обратном контуре, так как его конструкция не предусматривает высокотемпературную работу.
4. На этом этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
5. После выполнения предыдущих действий можно приступать к установке радиаторов. Их монтируют на заранее рассчитанные места с помощью кронштейнов. При установке радиаторов важно соблюдать требования, установленные производителем этих устройств.
6. Теперь можно подключать радиаторы. При выполнении этого шага устанавливаются все краны и заглушки, влияющие на работу системы.
7. Система обжата сжатым воздухом. После проведения данной процедуры систему можно заполнять теплоносителем (подробнее: «Как заправить систему отопления закрытого типа»). Это последний этап установки, после которого начинается процесс настройки и настройки системы.

Заключение

Однотрубная система отопления закрытого типа очень хорошо зарекомендовала себя при использовании в одноэтажных домах. Также отлично показала себя схема однотрубной системы отопления для двухэтажного дома. Одним из главных условий эффективного использования такого отопления является небольшая длина контура, а в двухэтажных домах это явление почти не встречается. Однотрубное отопление двухэтажного дома потребует установки более мощного насоса.

Если этого не сделать, то в радиаторы будет поступать уже остывшая жидкость, которая не сможет обеспечить хороший и равномерный прогрев всех помещений. При необходимости можно решить проблему, используя коллектор, установленный сразу после котла, или установив большее количество контуров.

Пример схемы однотрубного отопления частного дома на видео:

Радиаторное отопление частного дома своими руками: батареи, трубы, схемы

Содержание статьи:

• Особенности радиатор отопления дома
• Схемы сетей радиаторного отопления
• Типы отопительного оборудования
• Установка радиаторного отопления своими руками

Правильно устроенная система радиаторного отопления равномерно отапливает все помещения двухэтажного дома

Наиболее подходящими для отопления частных домов заслуженно считаются системы радиаторного отопления, опыт эксплуатации которых свидетельствует об их отличной работе. Они безотказно выполняют свои функции, оставаясь при этом простыми и удобными в эксплуатации. Вопрос устройства в доме радиаторного отопления своими руками волнует многих владельцев частного жилья. Наша статья призвана проинформировать читателей о том, как спроектировать и установить такие системы отопления.

Особенности радиаторного отопления дома

По сравнению с другими видами отопления радиаторные системы требуют меньше энергии для обогрева помещений. Соответственно, финансовые затраты на их установку и обслуживание также будут относительно небольшими. Можно выбрать водогрейный котел, использующий самое доступное в регионе топливо (газ, торф, уголь). Сделать своими руками разводку труб для радиаторного отопления гораздо проще, чем, например, установить систему «теплый пол». Радиаторы легко установить в каждом помещении, где они будут обогревать воздух, насыщая его теплом от циркулирующей в системе горячей воды.

Для отопления жилых помещений применяют радиаторное отопление, схема которого предусматривает один из двух способов перемещения теплоносителя по трубам:

• за счет естественной циркуляции, когда горячая вода вытесняет остывшую воду обратно в котел с ее повышенным давлением;
• искусственной циркуляцией, когда циркуляционный насос нагнетает давление и усиливает движение теплоносителя.

Систему можно сделать саморегулирующейся, если при монтаже радиаторного отопления установить термостатические вентили. Распределение тепловых потоков по дому будет происходить автоматически, в зависимости от температурных потребностей каждого помещения.

Использование радиаторов-радиаторов также имеет свои недостатки. Нагретый воздух постоянно циркулирует по помещению, а вместе с ним летит пыль, что создает некоторый дискомфорт. Кроме того, определенные зоны в помещении остаются недостаточно прогретыми. Но такие неудобства практически незаметны на фоне несомненных достоинств рассматриваемой нами системы отопления.

Схемы сетей радиаторного отопления

Схемы однотрубных и двухтрубных систем отопления показывают последовательность соединений

В зависимости от способа присоединения труб к отопительным приборам радиаторное отопление загородного дома может быть выполнено в виде следующих схем:

• Однотрубная — отопительные приборы подключаются последовательно, а теплоноситель течет через каждый радиатор батареи отопления, направляясь к следующему. При этом последняя из батарей нагревается меньше, чем предыдущие;
• Двойная труба — горячая вода к каждому радиатору подается по одной трубе, а охлажденная уходит по другой. Все батареи при параллельном соединении получают одинаковую долю тепловой энергии;
• Коллектор — Имеет более удобную регулировку системы и распределения тепла. Общая длина трубы при такой схеме значительно увеличивается.

Некоторые пользователи считают однотрубную радиаторную систему отопления малоэффективной, так как нет возможности регулировать нагрев каждого радиатора в отдельности. который ставится рядом с отопительным прибором, поможет.

При использовании однотрубной системы возможно снижение затрат на 25%, по сравнению с двухтрубной, за счет более рациональной прокладки труб.

Использование коллектора для радиаторного отопления помогает решить проблему равномерного обогрева всех помещений большого коттеджа. Это устройство оптимизирует производительность системы и снижает потери тепла. Правда, коллекторная система может работать только в условиях принудительной циркуляции, а ее сооружение требует прокладки многочисленных трубопроводов.

Схема радиаторного отопления двухэтажного дома с нижним расходом теплоносителя

Отопительные приборы по-разному подключаются к магистрали теплоснабжения. Например, схема радиаторного отопления двухэтажного дома может быть выполнена с подключением к вертикальному стояку. Горячая вода подается от бойлера по вертикальному стояку, а затем разводится к радиаторам. Подвод теплоносителя к стояку может осуществляться как снизу, так и сверху.

Варианты горизонтального подключения удобнее использовать в зданиях с большой площадью. Трубопроводы, расположенные на уровне пола, подключаются к нижней части радиаторов, и такая схема позволяет скрыть трубы под декоративной облицовкой.

Эффективность циркуляции теплоносителя в длинных горизонтальных линиях должна обеспечиваться применением циркуляционного насоса.

Виды отопительного оборудования

Основной комплект оборудования для радиаторного отопления загородного дома состоит из отопительного котла, трубопроводов и теплообменников (радиаторов). При необходимости систему можно дополнить циркуляционным насосом, коллектором, расширительным баком, байпасами и регуляторами температуры.

Отопительный котел

Настенный котел не занимает много места

Самым экономичным источником тепла можно считать газовый котел. Разнообразие моделей этих отопительных приборов дает возможность использовать их в любой из схем радиаторного отопления. Самые мощные агрегаты необходимо устанавливать на полу в специальных помещениях, а компактные газовые котлы можно повесить на стену в кухне или подсобном помещении. Для установки в доме приборов газового отопления необходимо получить разрешение, а монтировать их имеет право только специалист. Электрический котел отопления может быть оснащен группой безопасности, автоматикой, встроенным насосом, расширительным баком и другими полезными устройствами. Использовать его в системе радиаторного отопления достаточно удобно, но очень невыгодно из-за больших затрат на оплату электроэнергии.

Твердотопливный котел — старый проверенный источник тепла, усовершенствованный новыми технологиями. Некоторые сложности при монтаже радиаторного отопления могут возникнуть из-за того, что в котловом контуре твердотопливного котла нежелательно использовать пластиковые трубы.

Материал труб

Специалисты рекомендуют использовать пластиковые трубы для отопления

Стальные трубы — тяжелые и подверженные коррозии — повсеместно заменяются более практичными металлопластиковыми и полипропиленовыми. Есть вариант использования медных труб, но из-за дороговизны такая система отопления будет по карману не каждому.

Для монтажа металлопластиковых труб не нужно громоздкое сварочное оборудование. Надежные соединения выполняются с помощью обжимных фитингов или пресс-фитингов с применением развальцовочных и запрессовочных инструментов. Из металлопластика делают не только систему трубопроводов, но и коллекторы для радиаторного отопления.

Полипропиленовые трубы и соответствующие фитинги к ним даже более доступны по цене, чем металлопластиковые. Для самостоятельной работы с ними потребуется приобрести специальный паяльник для полипропиленовых труб. При правильном использовании в системе отопления дома этот материал прослужит долго. Полипропиленовая труба не лопнет даже при случайном размораживании системы.

Выбор радиаторов для отопления

Алюминиевые радиаторы красивы, практичны и недороги

Современные радиаторы-радиаторы изготавливаются из металлов с разными свойствами. Рассмотрим их особенности:

• Алюминий — легкие и компактные, обеспечивают высокий теплоотвод за счет дополнительных внутренних ребер. Теплопроводность алюминия настолько велика, что батарея нагревается за считанные минуты. Среди недостатков — чувствительность к рН теплоносителя и недолговечность резьбовых соединений;
• Биметаллический — более надежный за счет наличия стальных трубок в алюминиевом корпусе. Они обладают высокой химической стойкостью и выдерживают высокое кровяное давление. Их преимущества лучше проявляются в системах с принудительной циркуляцией;
• Сталь — изготавливаются из двух стальных пластин, соединенных в единую панель. Благодаря штампованным углублениям они обладают высокой теплоотдачей. Разнообразие размеров панельных радиаторов облегчает выбор покупателям;
• Чугун — в отличие от своих советских предшественников более привлекательный дизайн и улучшенные характеристики.

Выбор конкретной модели радиатора необходимо производить с учетом всех особенностей системы отопления дома.

При расчете мощности радиаторов отопления следует учитывать, что если их закрыть декоративными щитками, теплоотдача может снизиться на 10%.

Установка радиаторного отопления своими руками

Ключ для монтажа радиаторов своими руками нужен специальный

Главное, чтобы была продумана схема устройства радиаторного отопления, без чего невозможно приступить к работе. Предварительный расчет системы удобно произвести с помощью онлайн-калькулятора, но более точно рассчитать теплопроизводительность может только инженер-теплотехник. Его услугами нужно пользоваться, чтобы застраховаться от ошибок в расчетах.

Радиаторное отопление своими руками необходимо устанавливать в определенной последовательности:

1. Установить котел в предназначенном для него помещении.
2. Обвязка котла (желательно под наблюдением специалиста).
3. Монтаж коллектора для радиаторного отопления (при наличии).
4. Проложите трубы и (при необходимости) установите циркуляционный насос.
5. Прикрепите батареи радиатора к кронштейнам в предусмотренных местах.
6. Подсоедините трубопровод к радиаторам.
7. Тестируйте и тестируйте систему.

Конкретный вариант прокладки труб радиаторного отопления в загородном доме выбирается на основании дизайн-проекта интерьера. Трубопроводы прокладывают вдоль стен или прячут в воротах. При скрытой прокладке труб потребуется утепление. В схеме радиаторного отопления частного двухэтажного дома может присутствовать и теплый пол. В этом случае стяжка пола с проложенными внутри него трубами допустима только после опрессовки системы.

Для предотвращения образования воздушных пробок в системе с естественной циркуляцией необходимо прокладывать горизонтальные трубы с уклоном в сторону течения теплоносителя. Уклон должен составлять 10 мм на метр длины трубы.

Радиаторы подключаются к трубопроводу тремя различными способами:

• диагональное подключение — теплоноситель поступает через верхний патрубок с одной стороны радиатора, а выходит через нижний патрубок с другой стороны;
• боковая односторонняя — подача и отвод охлаждающей жидкости осуществляется только с одной стороны;
• нижний патрубок — ОЖ поступает и выходит через два нижних патрубка.

На видео показано, как установить алюминиевую радиаторную батарею:

Самостоятельная установка радиаторного отопления в своем доме дает экономному хозяину возможность сэкономить. Но кроме финансовой выгоды важно и моральное удовлетворение от проделанной работы. В результате не только станет теплее микроклимат, но и в глазах домочадцев появятся теплые огоньки.

Отопление дома с принудительной циркуляцией своими руками, схемы

Содержание статьи:

• Особенности отопления с принудительной циркуляцией
• Типы отопительных контуров с принудительной циркуляцией
• Конструкция отопления с принудительной циркуляцией

Среди множества схем отопления система с принудительной циркуляцией теплоносителя отличается своей универсальностью и широкими функциональными возможностями. Его можно использовать в теплоснабжении небольшого частного коттеджа или квартиры, а также в большом многоэтажном доме. Сложно ли это сделать самому, без привлечения специалистов? Узнаем, что такое отопление дома с принудительной циркуляцией своими руками, схемы и оптимальное оборудование для той или иной системы.

Особенности отопления с принудительной циркуляцией

Отопление с естественной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену самотечной схеме. Во втором движение теплоносителя происходит за счет теплового расширения воды при ее нагревании. Этот принцип значительно снижал эффективность теплоснабжения.

Одним из определяющих факторов целесообразности установки водяной системы отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. За счет этого происходит равномерное распределение тепла по всем радиаторам в контуре.

Кроме того, следует отметить такие особенности отопления насосными группами:

• Возможность установки труб малого сечения : 20, 25 мм. Это уменьшает общий объем теплой воды в системе, что влияет на потребление энергии;
• На выбор несколько схем монтажа трубопроводов ат. Система принудительного отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
• Регулировка температуры как по отдельным элементам, так и по всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
• Повышенный комфорт работы .

Однако наряду с этим следует отметить недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего, это установка насосной группы для увеличения расхода теплоносителя. Это влечет за собой увеличение первичных затрат, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Вы можете модернизировать существующее гравитационное отопление. Для этого достаточно установить насос. Однако для начала нужно рассчитать параметры системы – трубы большого диаметра не всегда подходят для контуров с принудительной циркуляцией.

Виды контуров отопления с принудительной циркуляцией

Насосная группа для отопления

Основной принцип работы системы отопления с принудительной циркуляцией заключается в установке насосов для увеличения расхода теплоносителя. Место их установки напрямую зависит от выбранной разводки трубопроводов.

Кроме того, в систему отопления частного дома с принудительной циркуляцией должны быть включены группы безопасности. Это необходимо для своевременной стабилизации давления в трубах из-за возможного перегрева теплоносителя. Каждый вид отопления с принудительной циркуляцией имеет ряд особенностей, напрямую влияющих на выбор в конкретном случае. Но независимо от этого, система отопления с принудительной циркуляцией помимо насоса должна включать в себя следующие компоненты:

• Группа безопасности : воздухоотводчик и выпускной клапан. Устанавливается сразу после котла;
• Расширительный бачок . Лучше всего выбирать конструкцию мембранного типа с возможностью замены эластичного клапана;
• В обвязке каждого радиатора должен быть балансировочный кран , кран Маевского. Желательно установить термостат;
• Запорные клапаны . Необходим для частичного или полного перекрытия потока теплоносителя на том или ином участке системы.

Каждый из вышеперечисленных компонентов должен иметь эксплуатационные характеристики, соответствующие параметрам конкретной системы отопления. В противном случае они не будут выполнять возложенные на них функции.

Подбор отдельных компонентов системы осуществляется по заранее составленной схеме отопления дома с принудительной циркуляцией. Расчет должен быть максимально точным – с использованием специализированных программ или в исполнении профессионалов.

Однотрубная система

Однотрубная система отопления

Это устаревшая схема, которая практически не применяется для индивидуального отопления дома. В однотрубной системе отопления с принудительной циркуляцией имеется только одна подводящая магистраль, в которой последовательно соединены радиаторы и батареи.

Единственным преимуществом данной схемы является небольшой метраж трубопроводов. Однако помимо этого однотрубная система имеет несколько существенных недостатков:

• Неравномерное распределение теплоносителя. Чем дальше от котла расположен радиатор, тем ниже степень нагрева поступающей в него горячей воды;
• Для проведения ремонтных работ необходимо остановить котел отопления и дождаться снижения температуры теплоносителя до нормального уровня.

Мощность насоса для однотрубного отопления с принудительной циркуляцией будет значительно меньше, чем для двухтрубного. Это связано с меньшим объемом охлаждающей жидкости в системе. Также для прокладки трубопроводов требуется меньше места – их можно установить под полом, плинтусами.

Для однотрубной системы отопления с принудительной циркуляцией необходимо предусмотреть установку байпаса на каждый радиатор. Это даст возможность отключить прибор, не прекращая полностью подачу тепла в дом.

Двухтрубная система

Виды двухтрубной системы отопления

Схема двухтрубной системы отопления с принудительной циркуляцией отличается от однотрубной системы отопления наличием еще одной трубы для охлаждаемого теплоносителя. Он проходит параллельно основному и в него поступает охлажденная вода из радиаторов.

При проектировании системы необходимо правильно составить схему разводки трубопроводов. Прямую и обратную линии следует устанавливать в непосредственной близости друг от друга, но не более 15 см, кроме того, система может быть с одинаковым направлением движения теплоносителя, с разными векторами, а также тупиковая. Чаще всего выбирается односторонняя схема.

Водяное отопление с принудительной циркуляцией имеет несколько важных особенностей:

• Малый диаметр труб от 15 до 24 мм. Этого будет достаточно для создания необходимых показателей давления;
• Возможность установки как горизонтального, так и вертикального трубопровода;
• Большое количество вращающихся элементов ухудшит гидродинамические характеристики системы. Поэтому их нужно делать как можно меньше;
• При скрытом монтаже на стыках труб устанавливаются смотровые люки.

Байпасный насосный узел

В каждой системе принудительного отопления частного дома необходимо предусмотреть перепускной канал в циркуляционном насосном узле. Он предназначен для гравитационного движения теплоносителя в случае отключения электроэнергии.

Работа насосного оборудования должна обеспечивать нормальную циркуляцию в системе. Для этого следует правильно рассчитать его мощность и производительность.

Если система водяного отопления с принудительной циркуляцией оборудована полимерными трубопроводами, они должны быть с армированным слоем из алюминиевой фольги или полиэстера.

Коллекторная система

Коллекторный контур отопления

Если площадь дома превышает 150 м² или имеет 2 и более этажей — рекомендуется изготовить коллекторную систему отопления с принудительной циркуляцией самостоятельно. Является одной из модификаций двухтрубной схемы и предназначена для повышения эффективности теплоснабжения.

Основным элементом коллекторной схемы отопления является распределитель. Представляет собой трубу круглого или прямоугольного сечения, на которую устанавливается несколько труб. Они необходимы для распределения теплоносителя по отдельным контурам теплоснабжения дома.

Отличительным принципом работы системы отопления с принудительной циркуляцией коллекторного типа является независимое друг от друга расположение трубопроводов. Это дает возможность регулировать теплоотдачу каждого из них, а также стабилизирует давление в системе.

На каждом патрубке коллектора установлен циркуляционный насос для обеспечения должной скорости теплоносителя. Такая система отопления частного дома с принудительной циркуляцией имеет ряд важных особенностей:

• Увеличение количества труб и фитингов. Каждый контур представляет собой отдельную систему отопления, подключенную через коллектор к единой сети;
• Для регулировки объема охлаждающей жидкости необходимы специальные элементы — терморегуляторы и сервоприводы с датчиками температуры;
• Для наиболее эффективной работы системы рекомендуется установка смесительного узла. Он соединяет прямой и обратный патрубки и смешивает потоки воды для достижения оптимальной температуры теплоносителя.

Коллекторный контур отопления дома с принудительной циркуляцией может состоять из нескольких распределительных узлов. Все зависит от общей площади дома, а также расположения в нем помещений.

Сумма диаметров патрубков на коллекторе не должна превышать его сечения. В противном случае произойдет дестабилизация давления в системе.

Проект отопления с принудительной циркуляцией

Детальная схема отопления дома

Первостепенная задача при самостоятельном монтаже водяного отопления с циркуляционным насосом – составить правильную схему. Для этого нужен план дома, на котором нанесено расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной системы отопления частного дома. Для этого можно использовать специальные программы или произвести расчеты самостоятельно. Есть ряд простых формул, которые помогут вам произвести расчет:

Pn = (p*Q*H)/367*КПД

Где РН — номинальная мощность насоса, кВт, R — плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q — расход теплоносителя, л, N — требуемый напор, м.куб.

Пример программы расчета отопления

Для расчета показателя давления в системе принудительного отопления дома необходимо знать полное сопротивление трубопровода и теплоснабжения в целом. Увы, сделать это самостоятельно практически невозможно. Для этого используют специальные программные комплексы.

После расчета сопротивления трубопровода в системе водяного отопления с циркуляцией можно рассчитать требуемый показатель давления по следующей формуле:

H = R * L * ZF / 10000

Где N — расчетное напор, м, R — сопротивление трубопровода L — длина наибольшего прямого участка магистрали, м, Zf — коэффициент, который обычно равен 2,2.

По результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса в системе отопления с принудительной циркуляцией, установленного самостоятельно, велики, рекомендуется приобретать спаренные модели.

Монтаж отопления с циркуляцией

Пример скрытого коллекторного отопления

На основании расчетных данных подбираются трубы нужного диаметра, а к ним — запорная арматура. Однако на схеме не показано, как монтируется линия. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется использовать только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Необходимо помнить, что от качества компонентов системы будет зависеть ее работоспособность и производительность. Особенно это касается трубной и запорной арматуры. Кроме того, для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется следовать советам профессионалов:

• Установка источника аварийного питания циркуляционного насоса на случай отключения электроэнергии;
• При использовании антифриза в качестве теплоносителя проверить его совместимость с материалами изготовления труб, радиаторов и котла;
• По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой нижней точке системы;
• Кроме мощности насоса необходимо рассчитать расширительный бак.

Технология установки циркуляционного отопления ничем не отличается от стандартной. Важно учитывать особенности контурного дома – материал изготовления стен, его теплопотери. Последнее напрямую влияет на мощность всей системы.

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить о ней объективное мнение:

Однотрубная система отопления частного дома

Все люди предпочитают жить в комфортных условиях со всеми удобствами . Все хотят уютный и теплый дом. Жителям городских квартир в этом плане проще. А вот владельцам ИЖС приходится беречь себя. Чтобы в комнатах была комфортная температура и в холодную погоду нужно отапливать помещение.

Для этого существует несколько вариантов в зависимости от источника тепла и способа установки. Среди владельцев загородных домов наибольшей популярностью пользуется однотрубная система отопления, монтаж которой обходится дешевле двухтрубной. Однако, чтобы получить максимальную теплоотдачу при минимальных энергозатратах, нужно все правильно рассчитать.

Содержание

• 1 Основные элементы конструкции

• 2 Преимущества и недостатки однотрубной системы

• 3 Зачем нужен теплотехнический расчет?

• 4 Какие существуют типы однотрубных систем?

  • 4.1 Вертикальная система обогрева

  • 4.2 Система горизонтальной проводки

• 5 Как установить радиаторы?

  • 5.1 С присоединением потока

  • 5.2 С закрывающими секциями

• 6 Последовательность установки одиночной трубы

Основные элементы конструкции

В однотрубной системе отопления нет разводки между подающей и обратной трубами. Поэтому весь ствол условно делится пополам и труба, отходящая от котла, называется подачей, а вторая половина – обраткой.

Что такое однотрубная система отопления или проще говоря «Ленинградка»? Чтобы ответить на этот вопрос, нужно знать, из чего он состоит.

Теплоноситель, попадая в радиаторы, отдает тепло в помещение, остывая

Основные элементы такой системы:

1. Котел, в котором нагревается теплоноситель. Может работать на твердом топливе, электричестве или газе.
2. Нагревательные элементы — радиаторы. Нагретый теплоноситель, попадая в них, отдает тепло помещениям.
3. Расширительный бачок для компенсации расширения охлаждающей жидкости.
4. Элементы разводки труб: трубы, клапаны и краны.

Принцип работы однотрубной системы отопления не зависит от типа отопительного прибора и используемого топлива, в том числе твердого, подробнее о видах которого можно прочитать в нашей статье: https:// aquatechn. com/en/otoplenie/alt_otoplenie/brikety-dlya-otopleniya.html.

Преимущества и недостатки однотрубной системы

Как работает однотрубная система? система отопления частного дома? Теплоноситель (чаще всего вода) нагревается в котле и поднимается вверх, замещаясь холодной водой. Затем она поступает в первый ТЭН, после чего поступает в следующий и возвращается в котел для последующего нагрева. Это создает движение охлаждающей жидкости по системе. При этом в каждом радиаторе происходит потеря тепла и последний в цепочке будет самым холодным. Эта особенность является, пожалуй, единственным недостатком системы.

Как выйти из этой ситуации? Первый способ заключается в увеличении размера каждого последующего радиатора или их количества в помещении. Второй – установка регулирующей арматуры. Третий – использование циркуляционного насоса. Для более эффективной работы системы трубы прокладываются так, чтобы в первую очередь шли радиаторы, расположенные в помещениях с наибольшими теплопотерями. Это могут быть комнаты, окна которых выходят на северную сторону или угол.

С помощью вентиля можно регулировать количество тепла, поступающего в радиатор

Циркуляционный насос подключается там, где теплоноситель имеет наименьшую температуру. То есть в конце возврата.

А вот преимущества однотрубной системы отопления:

• • более низкие материальные затраты по сравнению с 2-трубным;
  • более эстетичный вид, труба проходит над или под полом и ее легче спрятать;
  • выбор направления потока теплоносителя;
  • возможность прокладки труб под дверными проемами;

прокладка теплотрассы не зависит от плана дома и проходит снизу по наружным стенам.

Трубопровод можно спрятать под пол и не испортить внешний вид помещения

Нецелесообразно использовать вертикальную компоновку однотрубных систем, если к стояку подключено более 10 радиаторов.

После установки труб в стену их можно успешно спрятать. Это придаст помещению более эстетичный вид.

Обзор двухтрубной системы отопления с классификацией, достоинствами и недостатками представлен в следующем материале: https://aquatechn.com/ru/otoplenie/razvodka-otopitelnoj-systemy/dvuxtrubnaya-sistema-otopleniya-chastnogo -дома.html.

Зачем нужен теплотехнический расчет?

Чтобы узнать необходимое количество тепла для обеспечения комфортных условий в помещении, необходимо произвести теплотехнический расчет. Для этого есть специальные программы. Сделав правильный расчет однотрубной системы отопления, вы будете знать, какие радиаторы выбрать и сколько, необходимая мощность котла отопления.

Правильный расчет позволит выбрать необходимое вам количество снаряжения. И вам не придется переплачивать, взяв товар про запас. Кроме расчета необходимо сделать схему разводки системы отопления. Это будет очень полезно во время установки. Правильнее всего, когда схема однотрубного отопления частного дома чертится на плане здания, выполненном в удобном масштабе. Так можно рассчитать необходимую длину трубопровода.

Какие существуют типы однотрубных систем?

По схеме установки:

• вертикальная
• горизонтальный.

Способ подключения:

• ассоциированный;
• тупиков.

Метод циркуляции:

• самотек;
• принудительно.

В зданиях высотой более 30 метров установка систем с естественной циркуляцией нерентабельна.

Вертикальная система обогрева

При вертикальной разводке вода нагревается, поднимается по стояку, откуда по распределительным трубам проходит к радиаторам.

Движение теплоносителя происходит естественным путем. Эффективность системы достигается использованием труб большого диаметра и расположением магистрали под уклоном. Такие трубы сложнее спрятать. Однако этот недостаток перекрывается независимостью от источника питания.

Примеры вертикальной однотрубной системы с верхней разводкой

Система горизонтальной разводки

В отличие от вертикальной, однотрубная горизонтальная система отопления не имеет подающего стояка. Магистраль может монтироваться в самой конструкции пола или проходить над ней. В первом варианте во избежание теплопотерь необходимо провести утепление труб. Линия подачи также имеет уклон.

Во избежание потерь тепла трубы, проложенные в полу или стенах, должны быть изолированы

Как установить радиаторы?

Существует два способа подключения нагревательных элементов к системе:

• с присоединением потока;
• с замыкающими секциями.

С проточным соединением

Вода, поступающая сверху в последовательно соединенные радиаторы, на всем протяжении значительно охлаждается. При этом регулировать температуру последних в контуре прибора с помощью отводов невозможно. Из-за этого подобный способ применяют на небольших площадях.

С запорными участками

В отличие от системы с проточным присоединением, в этой между патрубками входа и выхода радиатора монтируется закрывающий участок трубы. Его диаметр должен быть на один размер меньше основной лески. Этот завершающий раздел называется обходом. Чем эта система лучше? Вода из стояка распределяется в два потока. Часть идет на радиатор, а часть дальше по системе.

Чаще всего радиаторы подключаются к системе с помощью байпаса — так гораздо удобнее обслуживать всю систему.

Возможно подключение регулирующих клапанов на входе в радиатор и это не повлияет на основной поток.

При необходимости ТЭНы можно полностью отключить. Это позволяет регулировать температуру во всех комнатах.

Также вы можете найти полезный материал по выбору радиаторов отопления: https://aquatechn. com/ru/otoplenie/radiatory/kak-vybrat-radiatory-otopleniya.html.

Последовательность монтажа однотрубной

В какой последовательности выполняются работы:

1. Монтаж котла отопления
2. Отделка стен, на которые будут крепиться радиаторы. После установки сделать это не получится, так как расстояние до стены будет 3-5 см.
3. Следующим шагом будет установка отопительных приборов.
4. Обозначение мест крепления труб, оборудования и врезок.
5. По меткам нарезаются трубы и соединяются с отводами.

Монтаж трубопровода осуществляется последовательно. Начинают от котла отопления, подключают все радиаторы вместе с установкой всех элементов системы.

В заключение необходимо заполнить систему водой и проверить ее работу.

При прокладке трубопровода следить за отсутствием обратного уклона. Это может привести к завоздушиванию системы и ее выходу из строя.

В частном домостроении можно сделать отопление от 2 независимых источников. Для этого поставьте котел в топку и проведите от него линию. Параллельно подключить газовый или электрический котел. Получите 2 источника тепла на выбор.

Варианты отопления загородного дома своими руками. Разновидности новых технологий в отоплении частных домов Отопление в загородном доме своими руками

Организация системы отопления в частном доме – задача не из легких. В этой работе не обойтись без профессиональных специалистов в данной области.

Однако их можно задействовать на разных этапах работы. Наемные работники могут выполнять работы по организации отопления или выполнять только определенный этап работ. Вы также можете обратиться за консультацией к специалистам.

Независимо от того, выполняете ли вы работы по отоплению самостоятельно или нанимаете рабочих, вам обязательно нужно знать все этапы и нюансы процесса. Рассмотрим, как организовать отопление дома своими руками.

Элементы системы отопления

В загородных домах лучше сделать водяное отопление. Этот метод считается традиционным. Тепло в дом подается с помощью теплоносителя, который может обогреваться различными энергоносителями.

В состав такой системы входят следующие компоненты:

• устройства системы отопления;
• источник тепла;
• трубопроводная сеть.

Если у вас нет времени и возможности заниматься отоплением самостоятельно, то обращайтесь в инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования как:

• Расширительный бак;
• буферная емкость;
циркуляционный насос
• ;
распределительный коллектор
• ;
• устройства автоматики;
гидросепаратор
• ;
• отопительный котел.

Важно, что расширительный бак является обязательным элементом системы водяного отопления. Все остальное устанавливается при необходимости.

отопительный котел

На сегодняшний день выбрать и купить отопительный котел не составит труда. На рынке представлен широкий выбор различных моделей. Отличаются они только видом используемого топлива, а также энергоносителем.

Для частных домов можно использовать следующие типы приборов:

• газ;
• на жидком топливе;
• твердое топливо;
• электрика.

Схема отопления в частном доме

На данном этапе лучше обратиться за помощью к профессионалам. Они составят правильный план. Так как составить схему отопления непросто.

Отопление бывает двух видов:

• Однотрубное, в котором все радиаторы подключены к одному коллектору.
• Двухтрубный, в процессе которого задействованы две трубы. Один идет на подачу, а второй на возврат тепла.

Двухтрубное отопление среди специалистов считается самой надежной системой. При этом затраты гораздо меньше, чем на однотрубный тип.

Отопительная установка

Перед началом работ необходимо определиться с местом, где будет располагаться котел. Если его мощность не выше 60 кВт, то его можно разместить в кухонном пространстве.

В остальных случаях необходимо подготовить отдельное помещение, которое должно хорошо проветриваться. Также необходимо сделать дымоход, через который будут выходить продукты горения.

Рассмотрим на фото отопления дома, как устроена система подключения котла.

Покупка и монтаж труб

На рынке представлен широкий ассортимент труб для отопления. Тип труб каждый хозяин выбирает по своему желанию. При этом необходимо учитывать особенности материала, из которого они изготовлены.

Внимание!

Типы труб

• Медь — отличный вариант. Они устойчивы к любым перепадам давления и температуры.
Сталь
• выбирают довольно редко. Так как они подвержены коррозии металла, что снижает срок их службы.
• Полипропиленовые трубы должны быть армированы фольгой. Так они прослужат гораздо дольше, чем обычные трубы. Полипропиленовое отопление частного дома – самый дешевый способ.
Нержавеющая сталь
• — очень дорогой вариант. Однако это надежный, прочный материал.
• Металлопластик подойдут тем, кто впервые решил заняться монтажом системы отопления.
Полиэтиленовые трубы
• стоят недорого, при этом их монтаж очень прост.

Выбор радиаторов

Производители предлагают широкий ассортимент различных отопительных приборов. В первую очередь нужно обращать внимание на тип материала, а затем уже на их внешний вид.

Типы батарей:

• Чугунные батареи имеют высокую теплоотдачу. Но их стоимость очень высока. А если вы возьмете модели советского образца, то их внешний вид не украсит ваш дом.
• Биметаллические имеют раму стола внутри. Этот тип устройства используется в многоквартирных домах.
Стальные батареи
• одни из самых дешевых, со сроком службы 20 лет.
• Алюминий, хорош тем, что можно автоматически регулировать подачу тепла.

Важно, делая выбор в пользу определенного типа устройства, учитывать его особенности.

Конечно, процесс организации системы отопления очень трудоемок. Однако если разобраться во всех тонкостях, то сделать отопление своими руками можно.

Но, если для вас это пока сложная работа, то лучше нанять специалистов. А начальные знания помогут контролировать весь процесс установки.

Отопление дома своими руками фото

Внимание!

7

2 Примечание!

При строительстве дачи, которую планируется посещать круглый год или жить на ней, возникает насущный вопрос, как сделать дом теплым. Правильный выбор схемы системы отопления является приоритетом в решении этого вопроса. Однозначного ответа, какая из систем лучше: одно- или двухтрубная, нет, так как многое зависит от конкретных условий в конкретном здании.

Особенности загородного отопления

В большинстве случаев дача не является местом постоянного проживания, поэтому отопление загородного дома имеет следующую специфику.

Дачный поселок, как правило, удален от магистрального газоснабжения. Это обстоятельство заставляет искать другой источник тепловой энергии и практически исключает установку газовых котлов.

Если на даче организовано электроснабжение, то есть ограничения по мощности и проводке. Если при понижении температуры воздуха в теплое время года для обогрева можно использовать кондиционер, то в холодное время он не поможет.

Желательно периодически проводить отопление коттеджа. При этом следует учитывать риск разморозки системы при значительных холодах.

Обогрев помещений должен происходить как можно быстрее.

Требования к системам отопления

При создании системы отопления на даче для ее максимально эффективной работы следует соблюдать ряд рекомендаций и правил.

Для сохранения непрерывности движения теплоносителя основной стояк следует качественно утеплить.

Это связано с тем, что возможно движение жидкости, если система заполнена водой и имеется перепад температур.

При необходимости можно увеличить скорость движения теплоносителя. Такого эффекта можно добиться за счет увеличения высоты трубопровода и радиаторов. При создании таких условий циркуляции это расстояние не должно быть меньше трех метров. Для достижения такого результата при отсутствии подвала котел размещают в подвале на высоте расположения отопительных приборов на первом этаже. В этом случае рекомендуется сместить центр котла вниз на 150-200 мм относительно оси радиаторов. Для этого строится котлован.

Большинство дачных систем отопления работают по принципу самотечной циркуляции жидкости. Длина трубопроводной конструкции не превышает 15-30 м. При увеличении длины труб трение внутри системы не позволяет осуществлять эффективный нагрев. Чтобы уменьшить влияние этого фактора, желательно использовать трубы большего диаметра и предусмотреть в конструкции отопительных приборов широкие сквозные отверстия.

Выбор типа котла

Как уже отмечалось, большинство дач не газифицированы. Причиной этого являются различные технические сложности, связанные с подачей газа, поэтому вариант использования газового котла рассматриваться не будет.

При всех достоинствах и хороших технико-экономических показателях электронагревательного оборудования его использование связано со значительными затратами на оплату электрической энергии. Такой вариант обогрева дачи тоже, чаще всего, неприемлем.

Наиболее оптимальными вариантами котлов для создания отопления на даче своими руками является оборудование, работающее на твердом или жидком топливе. В этом случае также следует учитывать наличие источника энергии.

Кроме того, необходимо учитывать частоту пребывания в стране. Если его время от времени посещают, то использовать воду в качестве теплоносителя нежелательно. Использование воды возможно в период незначительного понижения температуры весной и осенью и удаления ее из системы зимой. Для безотказной работы зимой необходимо заполнить систему антифризом.

Конструкции котлов

При выборе отопительного прибора следует исходить в первую очередь из типа энергоносителя. При рассмотрении этого вопроса следует обратить внимание на его стоимость и возможность доставки.
Вторым по значимости фактором, влияющим на выбор котла, является мощность оборудования. Принято считать, что для обогрева 10 кв.м. на площадь помещения требуется 1 кВт.

При проектировании дачной системы отопления необходимо учитывать место установки котельного оборудования. Рекомендуется вынести его за пределы дома и разместить в пристройке. В любом случае конкретные условия установки определяют способ размещения котла.

Рассмотрим варианты отопительного оборудования для дачи.

Котлы на жидком топливе

Такие агрегаты работают на дизельном топливе или . Последний вариант более предпочтителен, так как затраты на топливо значительно снижаются. Жидкотопливное оборудование привлекает не столько экономичностью, сколько возможностью полной автоматизации его работы.
Использование дизельного топлива не дает возможности получить экономию средств. Топливо при низких температурах становится более вязким, что препятствует стабильному процессу горения. Для такого котла требуется сооружение отдельного помещения, так как его работа сопровождается сильным шумом.

Котлы на твердом топливе

Несмотря на то, что дрова необходимо постоянно пополнять, стоимость твердого топлива несопоставима с жидким топливом, а тем более с электричеством и газом. Получить экономию можно, собрав валежник в ближайшей лесополосе.

Недостатком данного вида топлива является быстрое прогорание, одной закладки достаточно для работы котла не более шести часов. Установка увеличивает продолжительность работы оборудования на одну закладку, но использовать их для дачи небольшой площади нецелесообразно.

Температура горения в твердотопливных котлах не регулируется. Есть только один способ повлиять на процесс горения: изменить подачу воздуха заслонкой. Кроме того, для хранения запаса топлива требуется определенным образом организовать помещение.

Особенности выбора материала трубы

До недавнего времени традиционным материалом для создания трубопровода для системы отопления считался металл. Однако сварные стальные конструкции подвержены коррозии, поэтому их заменяют трубами из оцинкованной или нержавеющей стали. Самыми надежными считаются медные трубы, которые способны работать при значительных перепадах давления. Однако у всех этих материалов есть один существенный недостаток: значительная стоимость.

Современные трубы из металлопластика являются отличным аналогом изделий из металла. Материал не ржавеет, обладает достаточной прочностью и прост в монтаже. Повреждение таких труб возможно только в случае значительных перепадов температур.

Решение проблемы с отоплением

Принцип работы водяного отопления не сложен. Конструкция состоит из отопительного прибора, труб и отопительных приборов, которые замкнуты в единую систему.

Котел отопления создает необходимую температуру теплоносителя, в качестве которого используется вода или антифриз. Нагретый теплоноситель движется по трубопроводу к радиаторам, которые устанавливаются в отапливаемых помещениях. Последние передают полученное тепло в атмосферу помещения, тем самым прогревая его. Теплоноситель, отдавший тепло, двигаясь по трубам, возвращается в котел, где вновь нагревается. Затем цикл повторяется.

В зависимости от способа перемещения теплоносителя система отопления может быть с естественной или принудительной циркуляцией.

естественная циркуляция

Работа системы отопления основана на разнице плотностей нагретой и холодной жидкости. Нагретый теплоноситель имеет меньшую массу, поэтому при движении по трубам он поднимается вверх. При движении снижается температура и уменьшается плотность вещества, поэтому при возвращении в котел оно стремится вниз.

Работа системы отопления в этом случае не зависит от электричества, что делает ее полностью автономной. Кроме того, конструкция такого отопления значительно упрощается.

Недостатком такой системы отопления является значительная длина трубопровода, а также необходимость использования труб большого диаметра. Это обстоятельство удорожает конструкцию.

Кроме того, в этом случае требуется создание уклона трубы и отсутствует возможность использования современных отопительных приборов.

принудительная циркуляция

При создании системы отопления в загородном доме с принудительной циркуляцией теплоносителя в схему включается насос, создающий давление. Также подобная конструкция предусматривает установку расширительного бачка, необходимого для удаления лишней жидкости в системе. Конструкция бака может быть открытой или закрытой. Использование второго варианта предпочтительнее, так как исключаются потери на испарение. Если теплоносителем является незамерзающий раствор, то бак должен иметь закрытую конструкцию. Для контроля давления установлен манометр.

В случае применения такой конструкции отопления появляется возможность использовать меньшее количество теплоносителей, уменьшить длину трубопровода и уменьшить диаметр труб. Температуру можно регулировать в каждом обогревателе индивидуально.

Циркуляционный насос требует подключения к электросети. В противном случае система работать не будет.

Однотрубное или двухтрубное отопление

Однотрубная система

Аналогичная конструкция системы отопления выполнена в виде замкнутого кольца с последовательно соединенными нагревателями. Когда теплоноситель проходит через радиаторы, он отдает тепло и движется дальше, пока не достигнет последнего из них. После этого жидкость возвращается в котел. Эта система используется для отопления зданий площадью не более 100 кв.м.

Стоимость монтажа однотрубной системы отопления невелика и не представляет сложности. Для его создания не требуется большого количества материалов.

Последовательное подключение отопительных приборов приводит к остановке всей системы при выходе из строя одного из ее элементов. Большая длина трубопровода приводит к значительным потерям тепла. Для управления теплоотдачей радиаторов требуется покупка и установка дополнительных терморегуляторов.

Двухтрубная система

Данную схему отопления можно использовать для отопления домов различной площади и этажности. Он состоит из двух линий трубопроводов. Один из них служит для подачи теплоносителя к отопительным приборам, а другой – для слива жидкости из них.

Эта конструкция имеет ряд преимуществ перед однотрубной системой. При этом есть возможность регулировать подачу теплоносителя к каждому радиатору в отдельности, что позволяет создать в помещениях равномерный температурный режим. Также возможна установка современных радиаторов. Поломка в одном из участков конструкции не приводит к отключению всей системы.

Стоимость строительства двухтрубной системы отопления на даче значительно возрастает. Это связано с увеличением сложности монтажа и большей потребностью в материалах. Однако, несмотря на увеличение длины труб, этот недостаток компенсируется уменьшением их диаметра, что снижает затраты.

Климатические условия средней полосы и севера Евразии требуют утепления домов, но одного утепления недостаточно. Потери тепла должны компенсироваться системой отопления. Водяное отопление в частном доме – самый распространенный и самый эффективный способ.

Качество отопительного контура напрямую зависит от конструктивных особенностей, выбора отопительного прибора и типа разводки. Как определиться с оборудованием и наиболее подходящей схемой, вы узнаете, прочитав предложенную нами статью. Представленная информация основана на требованиях строительных норм.

Мы подробно описали принцип устройства водяной системы отопления, разобрали типовые варианты устройства. Для оптимизации восприятия сложной темы прилагались схемы, подборки фото и видео.

Отопительные конструкции с жидким теплоносителем имеют аналогичный набор составных частей, это:

• отопительное оборудование — котел (газовый, на жидком или твердом топливе), печь, камин.
• Замкнутый контур в виде трубопровода , обеспечивающий непрерывную циркуляцию нагретого и охлажденного теплоносителя (антифриза).
• Приборы отопительные — металлические ребристые, панельные или гладкотрубные радиаторы, конвекторы, трубопроводы для водяных теплых полов.
• Запорная арматура , необходимая для отключения отдельных устройств или линий системы при ремонте и техническом обслуживании;
• Приборы для регулировки и контроля работы системы (расширительный бак, манометр, предохранительные клапаны и др.).
• Циркуляционные насосы , используются для создания принудительной подачи теплоносителя, иногда для обеспечения стабильного давления в системе устанавливается подкачивающий насос.

Если рядом проложен централизованный газопровод, наиболее экономичным решением будет установка газового котла.

При отсутствии центральных сетей для автономной системы газоснабжения придется установить газгольдер. Однако такой вариант применим только в случае обустройства усадьбы достаточно большой площади.

Галерея изображений

• открытый, используется для систем как с насосной, так и с естественной нагнетанием, устанавливается над основным стояком;
• закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратке перед котлом.

Расширительные баки предназначены для компенсации теплового расширения жидкости при нагревании. Они нужны для сброса излишков в канализацию или банально на улицу, как в случае с самыми простыми открытыми вариантами. Закрытые капсулы более практичны, так как не требуют вмешательства человека в регулировку давления системы, но дороже.

Процесс строительства загородного дома, помимо возведения стен, устройства полов и кровли, включает в себя множество мероприятий, которые впоследствии обеспечивают комфорт жильцов. Одним из важнейших этапов работ является монтаж системы отопления, обеспечивающей возможность проживания в холодное время года. Совершенствование и распространение строительных технологий позволяют сделать оптимальный выбор из множества вариантов отопления загородного дома.

Виды отопления – плюсы и минусы разных систем

Несмотря на периодически появляющиеся новые виды отопления, например солнечное, подавляющее большинство владельцев загородных домов используют классические способы отопления, проверенные десятилетиями. Самые распространенные из них:

1. 1. Отопление твердым топливом.
2. 2. Газовое отопление.
3. 3. Электрообогрев.

Кроме того, в настоящее время существует большой выбор решений, которые используют комбинированное топливо, то есть могут отапливать здание как за счет электричества, так и за счет сжигания различных видов топлива.

Каждый вариант имеет свои преимущества и недостатки. Самый простой и дешевый способ обогреть загородный дом – использовать газовый котел. Его преимущества очевидны – низкая стоимость топлива, отопление по принципу «включил и забыл», возможность регулировки необходимой температуры в помещении, безопасность эксплуатации за счет современного оборудования. Недостаток у газового отопления только один – при отсутствии рядом с загородным домом централизованной газовой магистрали, вам придется за свой счет подводить отдельную трубу. Стоимость таких работ сравнима со стоимостью строительства дома.

Котлы, работающие на твердом или жидком топливе, обойдутся дешевле, но их особенностью является повышенная пожароопасность. Также необходимо постоянно следить за наличием топлива, необходимого для выработки тепла, поэтому этот вариант нельзя назвать автономным. Такие решения прекрасно подходят для тех случаев, когда загородный дом используется периодически, по приезду котел заливается и в течение всего периода пребывания в загородном доме подливается топливо для поддержания оптимальной температуры в помещениях. Эксплуатация систем отопления, работающих на дровах, угле или мазуте, обойдется дороже, чем при использовании газового оборудования, но значительно дешевле электричества.

Отопительные системы, использующие электричество, наиболее удобны и безопасны в использовании. Преимуществами данного решения являются его полная автономность, отсутствие необходимости закупки топлива, возможность автоматической регулировки температуры в помещении без постороннего вмешательства. Современные системы электрообогрева даже имеют возможность управлять дистанционно со смартфона, если на загородном участке есть сотовая связь. К недостаткам можно отнести большие затраты на электроэнергию и оборудование при использовании отдельных приборов в каждой комнате.

Также для каждого конкретного загородного дома выбор системы отопления будет зависеть от площади и продолжительности эксплуатации:

1. 1. Небольшой загородный дом до 30 м², используется в летнее время. Наиболее предпочтительно использовать твердотопливные конвекционные котлы, не требующие подключения к магистралям теплоносителя, или газовые котлы, работающие автономно от баллона со сжиженным газом.
2. 2. Одно- или двухэтажный дом до 100 м², предназначенный для круглогодичного проживания. В этом случае целесообразно использовать централизованную систему отопления с подачей теплоносителя по трубам к радиаторам отопления. При этом можно использовать газовый, электрический, твердотопливный или комбинированный тип котла в зависимости от наличия энергоресурсов.
3. 3. Загородный дом площадью 100 м². Здания такого типа, как правило, строят на дачных участках, где есть централизованные котельные, либо по всему селу проходит газовая магистраль. Рекомендуется использовать центральное отопление или газ, однако при отсутствии такого варианта возможно также применение котлов любого типа с обустройством циркуляционной системы с теплоносителем.

Расчетно-подготовительные работы

Современные отопительные котлы, особенно работающие на природном газе в качестве топлива, требуют достаточно высокой квалификации при монтаже. Однако при должном желании смонтировать отопление на даче своими руками вполне возможно.

Независимо от того, какой тип котла используется в качестве теплогенератора, схемы обвязки и принципы циркуляции теплоносителя одинаковы и зависят от конструктивных особенностей дома и используемых материалов.

При расчете мощности котла и установленных радиаторов следует соблюдать следующие нормы на 10 м²:

1. 1. Для южных регионов – 0,8–1,0 кВт/10 м².
2. 2. Для средней полосы – 1,0–1,5 кВт/10 м².
3. 3. Для северных и холодных регионов – 1,6–2,5 кВт/10 м².

Перед началом работ необходимо приобрести все необходимое оборудование и расходные материалы:

Одноконтурная система отопления

Однотрубная или одноконтурная система отопления, называемая также «Ленинградская», подразумевает следующие этапы работ. Сначала холодный теплоноситель нагревается в подогревателе (котле) до нужной температуры. Затем в результате работы циркуляционного насоса нагретая жидкость движется по трубам и последовательно поступает в отопительные приборы, отдавая по очереди тепловую энергию в помещения. Таким образом, на каждом радиаторе жидкость остывает, а к последним радиаторам теплоноситель доходит уже остывшим, в результате чего самым холодным оказывается самое дальнее от котла помещение, а весь дом прогревается неравномерно.

Монтаж системы отопления следует начинать с установки отопительных приборов (радиаторов), расширительного бака и котла отопления в заранее выбранных местах. При этом необходимо придерживаться некоторых правил:

1. 8. Расстояние от подоконника до радиатора должно быть не менее 70 мм. Это необходимо для формирования оптимального потока нагретого воздуха.
2. 9. Расстояние от обогревателя до стены не менее 50 мм, иначе из-за плохой циркуляции радиаторы не успеют нагреть поток воздуха до нужной температуры.
3. 10. Расширительный бак находится возле котла, обычно на чердаке.
4. 11. Циркуляционный насос устанавливается на конечной ступени водооборота перед котлом.
5. 12. Если используется котел с открытым пламенем, к нему необходимо предусмотреть металлические трубы – переходники длиной 0,5–1 м, к концам которых уже будут крепиться металлопластиковые или пропиленовые трубы.

После того, как все устройства надежно закреплены на своих штатных местах, приступаем к монтажу труб. Для большей эстетичности все работы желательно проводить с использованием строительного уровня.

1. 1. На конец первой трубы-переходника прикручиваем тройник, к одному концу которого подсоединяем трубу, идущую к расширительному бачку, к другому — трубу, идущую к первому подогревателю.
2. 2. Входной патрубок от котла необходимо подсоединить к верхнему (входному) отверстию радиатора.
3. 3. Выходной патрубок от первого радиатора подсоединяем к нему снизу и подсоединяем к входному (верхнему) отверстию второго радиатора.
4. 4. Аналогично подключаем все остальные ТЭНы.
5. 5. Выходной патрубок последнего радиатора подсоединяем к входу циркуляционного насоса.
6. 6. Выход насоса соединяется с входным патрубком-переходником котла.

Важно! При использовании циркуляционного насоса в системе жидкостного отопления настоятельно рекомендуем использовать резервный (байпасный) путь движения жидкости. Это значительно облегчит замену устройства в случае его выхода из строя, что бывает не так уж и редко.

После установки системы необходимо проверить ее на герметичность. Для этого заливаем охлаждающую жидкость через расширительный бачок, включаем циркуляционный насос и осторожно, до полного заполнения жидкостью всех элементов, наблюдаем за приборами и соединениями на предмет протечек.

Двухконтурная система отопления

Двухтрубная система отопления дачи предполагает больший расход материала и, соответственно, трудозатраты. Основное его отличие от описанного выше заключается в использовании двух контуров, один из которых подает горячий теплоноситель одновременно ко всем отопительным приборам, а по второму жидкость движется обратно к котлу. Благодаря такой схеме обогрев всех помещений дома осуществляется равномерно. Основные особенности установки такой системы следующие:

1. 1. Прокладываем трубы обоих контуров по всему периметру дома.
2. 2. От подающего (горячего) контура к каждому отопителю с помощью тройников отводим отрезок трубы и присоединяем его к верхнему (входному) отверстию радиатора.
3. 3. С выхода каждого радиатора также снимаем отрезок трубы и соединяем тройником с обратным (холодным) контуром.

Таким образом, холодный контур начинается у первого нагревателя и заканчивается подключением к циркуляционному насосу, а трубопровод горячего контура начинается от тройника у котла отопления и заканчивается подключением к входу последнего радиатора.

Электрическое отопление – дороже, но безопаснее

Отопление с использованием электрической энергии может осуществляться двумя способами. Первый – это использование котла, работающего от электрической сети, который аналогично газу или твердому топливу нагревает жидкий теплоноситель, который, в свою очередь, обогревает помещения дома.

Второй способ – использование автономных отопительных приборов в каждой комнате коттеджа. Этот вариант дороже, но имеет ряд преимуществ:

• Отсутствие жидкостных контуров упрощает монтаж и дальнейшую эксплуатацию всей системы отопления.
• В каждой отдельной комнате возможно индивидуальное регулирование температуры.
• Современные электроприборы имеют встроенную защиту от перегрева и короткого замыкания, что значительно повышает безопасность эксплуатации всей системы.

К наиболее часто используемым в стране электрообогревателям относятся: инфракрасный излучатель, крепящийся на потолке или на стене; конвекторный обогреватель; мобильная система теплых электрических полов, которая выполнена в виде пленки и легко расстилается (удаляется) при необходимости.

1.
2.
3.
4.
5.

При обустройстве отопления в загородном доме своими руками крайне важно тщательно продумать многие детали, иначе качество и работоспособность установленной системы будут низкий. Прежде чем приступить непосредственно к монтажным работам, очень важно рассчитать, какой будет схема отопления загородного дома, какой способ монтажа в ней лучше использовать, а также рассмотреть варианты ее функционирования. Эти и некоторые другие моменты будут рассмотрены ниже.

Отопление загородного дома газом

Этот элемент является основным источником тепла, и его выбор может основываться на различных критериях:

• Исходя из того, как будет эксплуатироваться отопительное оборудование, котлы могут быть одноконтурными и двухконтурными. Первый образец подходит, если единственное назначение котла – отопление дома. Но при условии, что если требуется не только отапливать помещение, но и нагревать воду для бытовых нужд, подходящим вариантом будет только двухконтурный агрегат. Несмотря на свою функциональность, использовать котел с двумя контурами в тех строениях, площадь которых не превышает 300 м², будет крайне невыгодно, так как затраты на отопление загородного дома будут слишком высоки;
• в зависимости от способа крепления различают также напольные газовые котлы и котлы, крепящиеся к поверхности стены (второй вариант будет актуален для домов площадью не более 200 м², так как их размеры невелики ). В большом здании целесообразно эксплуатировать котлы напольного типа, которые имеют большие размеры, но при этом обладают значительной мощностью;
• рассматривая способы отопления загородного дома с помощью газового оборудования, следует учесть, что котлы могут отличаться по типу установленного теплообменного элемента. Самые популярные конструкции сегодня изготавливаются из меди, стали или чугуна. Здесь следует сказать, что медные теплообменники можно устанавливать только в настенных котлах, соответственно, в большинстве частных домов они используются крайне редко. Чугунные и стальные модели имеют самые высокие показатели прочности и надежности, поэтому выбор должен быть направлен именно в их сторону;
• отопительный прибор для загородного дома, где источником топлива является газ, предполагает установку дымоходной трубы, с помощью которой можно безопасно и быстро вывести наружу все продукты горения. Но многие специалисты сегодня советуют обратить внимание на так называемые турбированные котлы, для которых установка дымохода необязательна. Их конструкция включает в себя два контура: по одному в камеру сгорания поступает кислород (при этом он не забирается из помещения), а по другому отработанные газы выводятся на поверхность. Тяга в этих устройствах обеспечивается за счет наличия в них вентилятора, благодаря чему его установка не влечет за собой никаких сложностей.

При монтаже такой коммуникации, как система отопления загородного дома, схема устройства требует особого внимания уделить трубам отопительного контура, поэтому как выбрать эти конструктивные элементы системы следует рассмотреть более подробно. деталь.

От чего зависит выбор труб отопления

Итак, если вы хотите аккуратно проложить трубы вдоль стен, то лучше всего использовать изделия из армированного полипропилена, так как такие трубы хорошо переносят высокотемпературное воздействие и не расширяются при перегреве.

Правила разводки системы отопления своими руками

В загородном доме в два-три этажа лучше провести аналогичную разводку на каждом из этажей, соединив их в одну систему с помощью стояка.

Иногда может быть вариант подключения нижних пробок радиатора. При этом каждая из батарей должна быть оснащена дополнительным «воздушником».

Основными частями системы газового отопления, непосредственно отвечающими за нагрев теплоносителя, являются котел, трубы и батареи.

Однако система, в которой вода движется не естественным, а принудительным путем, включает в себя другие важные конструктивные элементы, в том числе:

• расширительный бачок. Этот бак предназначен для сбора лишней жидкости, появляющейся в процессе отопления, и должен иметь объем около 10% от общего объема системы отопления;
• предохранительная арматура в виде клапана, отвечающего за стабилизацию давления в контуре и предназначенного для снижения значения этого параметра в случае резкого скачка;
• элемент, удаляющий лишний воздух. Устанавливается, как правило, вверху отопительного контура;
• циркуляционный насос. С его помощью теплоноситель легко перемещается по трубам, а самым оптимальным местом для его установки является место перед котлом (читайте также: «»).

Чтобы не ошибиться с выбором, следует, конечно же, изучить фото различных изделий, а также другие материалы, которые могут помочь в установке. Но большинство специалистов склоняются к тому, что оптимальным радиатором отопления является алюминиевое устройство. Именно это оборудование отличается долгим сроком службы, простотой использования и, в то же время, доступной стоимостью.

Преимущества твердотопливных котлов

Для обустройства твердотопливного отопления обязательным условием является использование специального котла пиролизного типа. Особенность этого устройства заключается в том, что в его конструкцию входят две камеры. В первом из них происходит непосредственное горение дров, а во втором продукты сгорания дров в виде газа. Смотрите также: «».

Для обеспечения нормального горения призвана крайне высокая температура, из-за которой выделяется газ в больших количествах. Одним из преимуществ пиролизного котла является большой размер камеры сгорания, за счет чего котел способен функционировать в течение суток без необходимости дополнительной загрузки топлива.

Еще одним вариантом отопления пиролизного типа является установка пиролизной печи, которая имеет те же преимущества, что и котел, и позволяет длительное время поддерживать в доме одинаковую температуру.

Отопление загородного дома от электросети

Однако отопление электричеством очень удобно, поэтому такую ​​систему отопления стоит рассмотреть подробнее.

Разумеется, теплоносителем в сообщении с электрокотлом по-прежнему будет вода. Однако здесь стоит подумать, можно ли обеспечить его бесперебойную подачу, так как не все частные строения имеют свободный доступ к водопроводной магистрали. Поэтому более правильным и удобным решением будет установка специальных конвекторов и обогревателей на основе инфракрасного излучения. Смотрите также: «».

С точки зрения функциональности конвектор очень эффективен, так как с помощью этого отопительного прибора можно не только обеспечить быстрый обогрев даже большого дома, но и длительное время поддерживать нужный температурный параметр промежуток времени.

Среди преимуществ, которыми обладает использование конвекторов в загородных домах, стоит выделить следующие:

• устройство работает так, что воздух в помещении не пересыхает;
• установка конвекторов не несет абсолютно никакой сложности;
• благодаря большому разнообразию этих приборов не составит труда найти ту модель, которая сможет обогреть то или иное помещение;
Безопасность работы
• обеспечивается тем, что в конструкцию конвекторов включены специальные предохранители, предназначенные для предотвращения перегрева приборов.

• некоторые образцы очень дорогие;
Потребление электроэнергии
• зачастую достаточно велико, что неизбежно влечет за собой большие затраты.

В качестве альтернативы можно использовать инфракрасную пленку, которая также широко используется. Основное его преимущество – возможность крепления на пол и стены. Такая пленка способна обогреть жилое помещение не хуже обогревателя, а энергии для ее работы требуется значительно меньше.

Таким образом, можно отметить, что как газовое отопление, так и отопление электричеством имеют свои положительные и отрицательные стороны. Помощь в монтаже отопительного оборудования всегда могут оказать квалифицированные специалисты, у которых всегда есть фото образцов систем отопления, а также подробные и понятные видео по их правильной сборке.

Установка центрального отопления Стоимость: 2022 Деньги Savin

Вы недавно приобрели дом со старым электрическим аккумулирующим отоплением и думаете о переводе системы отопления на газовое центральное отопление? Или, может быть, вы ремонтируете свой ветхий дом и хотите заменить систему центрального отопления на новый котел, трубы, радиаторы и элементы управления отоплением.

Знать, что лучше для вас и вашей собственности, может быть сложно, учитывая разные стили, энергоэффективность и выходную мощность, а также то, что по стилю соответствует вашей собственности и вашим потребностям.

В этой статье мы рассмотрим:

• Сколько стоит система центрального отопления
• Что влияет на стоимость центрального отопления
• Что входит в установку системы центрального отопления
• Как найти и нанять инженера-теплотехника

Если вы подумываете о смене системы отопления, но не знаете, с чего начать, продолжайте читать, чтобы узнать о наиболее экономичном способе установки новой системы центрального отопления в вашем доме.

Темы

Сколько стоит система центрального отопления?

Стоимость установки центрального отопления в доме обычно колеблется от 2 250 фунтов стерлингов за небольшое бунгало с двумя спальнями до примерно 4 500 фунтов стерлингов за дом с пятью спальнями. Как и в случае со всеми ценами, указанными в этом руководстве, следует помнить, что цены в Лондоне и на юго-востоке Англии будут немного выше средних.

Ниже приведена таблица с указанием некоторых сметных затрат в зависимости от площади помещения, количества радиаторов и размера котла.

Установка центрального отопления в бунгало с одной спальней, пятью радиаторами и котлом мощностью 24 кВт оценивается в 2300–2500 фунтов стерлингов, а бунгало с двумя спальнями, шестью радиаторами и бойлером мощностью 24 кВт оценивается в 3000 фунтов стерлингов. до 3500 фунтов стерлингов на установку центрального отопления.

Установка центрального отопления в доме с тремя спальнями, девятью радиаторами и котлом мощностью 28 кВт оценивается в сумму от 3500 до 4000 фунтов стерлингов.

Установка центрального отопления в доме с четырьмя спальнями, 10 радиаторами и котлом мощностью 33 кВт оценивается в сумму от 4000 до 4500 фунтов стерлингов, в то время как дом с пятью спальнями, 12 радиаторами и котлом мощностью 33 кВт оценивается в сумму от 4500 фунтов стерлингов до 4500 фунтов стерлингов. 5000 фунтов стерлингов.

Вы готовы приступить к проекту центрального отопления? HouseholdQuotes может помочь вам найти правильных инженеров-теплотехников.

Нажмите кнопку ниже, чтобы сравнить предложения от нескольких продавцов рядом с вами и потенциально сэкономить деньги на вашем проекте:

Что влияет на стоимость центрального отопления?

Если вы пытаетесь модернизировать систему отопления вашего дома с ограниченным бюджетом, есть некоторые вещи, на которые следует обратить внимание, и которые могут увеличить ваши расходы.

Хотя есть некоторые факторы, которые вы не можете изменить, например, количество этажей в вашем доме или количество спален, есть способы убедиться, что стоимость проекта остается приемлемой даже при работе на большом участке.

Вот некоторые из основных факторов, влияющих на стоимость установки центрального отопления:

Размер вашего дома

В зависимости от выбранных вами радиаторов количество комнат в вашей собственности будет прямым ударом в вашем бюджете. Чем больше у вас комнат, тем больше радиаторов вам нужно, а это означает, что у ваших подрядчиков больше продуктов и больше времени на установку.

Если у вас большие комнаты, вам может понадобиться более одного радиатора для достаточного обогрева. Ваши подрядчики смогут рассчитать требуемую тепловую мощность для каждой комнаты в британских тепловых единицах (БТЕ).

Ваш выбор котла

В одиночку поднять или снизить ваши затраты на ремонт может сам котел. Независимо от того, выберете ли вы комбинированный котел, системный котел, котел на сжиженном газе или котел на биомассе, это повлияет на ваши расходы, а также на теплоотдачу в вашем доме.

Давайте рассмотрим варианты:

Комбинированные котлы

Традиционно более популярные, чем обычные бойлеры, комбинированные котлы работают за счет нагрева воды из сети, а не от бака горячей воды. Это обеспечивает немедленную горячую воду по требованию, и именно здесь комбинированный котел привлекает домовладельцев.

При установке, включая затраты на перемещение существующих трубопроводов и выполнение механической промывки перед установкой, комбинированные котлы обойдутся вам примерно в 1260–1625 фунтов стерлингов.

Чтобы узнать больше о стоимости установки комбинированного котла, ознакомьтесь с нашим подробным руководством. У нас также есть подробные руководства по электрическим комбинированным котлам и комбинированным котлам на жидком топливе!

Обычные или обычные бойлеры

За установку стандартного бойлера вы можете рассчитывать на оплату от 1750 до 3000 фунтов стерлингов. Это будет зависеть от мощности котла, а также от размера команды, работающей над его установкой, а также от региональных факторов, которые могут повысить или понизить ваши расходы в зависимости от вашего местоположения.

Вместе со стоимостью самого котла вы можете потратить в среднем на 850 фунтов стерлингов больше (исходя из стоимости котла мощностью от 28 до 34 кВт), что в сумме составит в среднем 2 292,50 фунтов стерлингов за котел плюс установку.

Для получения дополнительной информации об обычных котлах, в том числе о стоимости их приобретения и установки, посетите наш специальный справочник.

Системные котлы

Системные котлы становятся все более популярными из-за их меньшего углеродного следа, а также более низких цен на топливо в долгосрочной перспективе. Системные котлы, наиболее подходящие для больших помещений с двумя или более ванными комнатами, требуют много места для размещения и требуют достаточно места для размещения бака или баллона с горячей водой.

Системные бойлеры стоимостью от 500 до 3000 фунтов стерлингов в зависимости от выбранной вами мощности обеспечивают мгновенный доступ к горячей воде и при желании могут использоваться в сочетании с солнечными панелями.

В нашем справочнике по системным котлам вы найдете все, что вам нужно знать, в том числе сколько они стоят, что влияет на стоимость установки системного котла, как сэкономить деньги и многое другое.

Котлы, работающие на сжиженном нефтяном газе (СНГ)

Другой вариант котла представлен в виде котла на сжиженном нефтяном газе. Их обычно можно увидеть в объектах, не входящих в национальную сеть, без сетевого источника газа, к которому можно было бы подключиться.

Сжиженный нефтяной газ является ископаемым топливом и, как таковой, выделяет углекислый газ и другие вредные газы, оспаривая его как «более чистое» топливо, чем другие варианты ископаемого топлива. Стоимость установки будет составлять от 1600 до 2000 фунтов стерлингов, и вам понадобится резервуар для хранения газа, который может стоить более 1500 фунтов стерлингов.

Если вы рассматриваете газовый котел для своего дома, в нашем подробном руководстве объясняется все, что вам нужно знать.

Котлы на биомассе

Безусловно, самым дорогим вариантом является котел на биомассе, который стоит от 10 000 до 14 000 фунтов стерлингов для установки, например, в отдельном доме с четырьмя спальнями.

Следует рассмотреть схему модернизации котла (BUS), которая потенциально предлагает вам грант в размере 5000 фунтов стерлингов на стоимость поставки и установки. В период с 2022 по 2025 год в рамках этой схемы доступно финансирование на сумму 450 миллионов фунтов стерлингов.

Помимо нейтралитета, использование котла на биомассе само по себе является углеродно-нейтральным, поскольку при сжигании топлива на биомассе выделяется такое же количество углекислого газа, которое поглощается топливом во время его роста.

Чтобы узнать больше об этих уникальных котлах, в том числе о стоимости топлива на биомассе, ознакомьтесь с нашим полным руководством по котлам на биомассе.

Сколько радиаторов вам нужно

Помимо выбранного вами котла, количество необходимых вам радиаторов повлияет на стоимость вашего проекта.

Чем роскошнее стиль, тем выше цена: некоторые модели стоят от 150 до 1000 фунтов стерлингов, в то время как стандартные радиаторы центрального отопления стоят от 20 до 120 фунтов стерлингов в зависимости от их тепловой мощности.

В целях экономии вы можете приобрести выбранные стили, пока они есть в продаже, до запланированного начала работы. Таким образом, вы по-прежнему получаете желаемый вид, но гораздо дешевле, чем рекомендованная розничная цена.

Если вам интересно узнать больше о стоимости добавления радиаторов, прочитайте наше руководство здесь.

Простота установки

Следует учитывать, будете ли вы в собственности во время установки новой системы отопления. Если у вас есть возможность, оставайтесь ненадолго в другом месте, это может помочь ускорить процесс для подрядчиков, поскольку у них будет меньше барьеров во время работы.

Точно так же, если вы сможете убрать мебель или бытовую технику с дороги до прибытия подрядчиков, это поможет упростить их рабочий процесс и сосредоточит их внимание на текущей работе, вместо того, чтобы быть разовой компанией по переезду.

Независимо от того, выбираете ли вы традиционные или беспроводные элементы управления

Установка интеллектуальных элементов управления в рамках капитального ремонта вашего центрального отопления жизненно важна для получения максимальной отдачи от вашей системы.

Установка термостатов в каждой комнате — лучший способ достичь идеальной температуры в каждом помещении и максимально повысить энергоэффективность. При использовании в сочетании с TRV отдельные термостаты могут сэкономить ваши деньги, сохраняя при этом комфорт.

Инженер-теплотехник поставит и установит новые беспроводные комнатные термостаты стоимостью от 125 до 19 фунтов стерлингов.0 за номер. Вы можете договориться о более низких затратах на рабочую силу, если решите установить более одного термостата. Установка термостатов занимает около двух часов на комнату.

После завершения вы должны ощутить заметные перепады температуры, а также улучшить контроль над окружающей средой.

Размер и объем вашего проекта

Затраченное время и цена будут сильно различаться в зависимости от размера вашей собственности, количества радиаторов, которые вы хотите установить, а также от того, является ли ваш дом одноэтажным или многоэтажным.

Чтобы ваша новая система центрального отопления была максимально энергоэффективной, бак с горячей водой будет изолирован и оснащен термостатом, а ваш подрядчик установит все радиаторы с термостатическими радиаторными клапанами (ТРВ), чтобы ваши радиаторы работали автономно. для поддержания желаемой температуры в вашем доме.

Чтобы проиллюстрировать эти расходы, вот пример стратегии расчета стоимости для установки двухэтажного дома с четырьмя спальнями, требующего установки 10 радиаторов и котла мощностью 33 кВт:

• Новый конденсационный котел, включая поставку и оплату труда – от 1250 до 1850 фунтов стерлингов
• Девять радиаторов, включая поставку и работу – 1100 фунтов стерлингов
• Поставка и установка резервуара для воды – 200 фунтов стерлингов
• Разные дополнительные детали и работа – 265 фунтов стерлингов
• Поставка и монтаж трубопроводов – 865 фунтов стерлингов

Принимая во внимание, что объем работы будет другим для меньшего дома, такого как дом с двумя спальнями, требующий установки газового центрального отопления с 6 радиаторами и котлом на 24 кВт:

• Поставка и установка газового котла – от 1100 до 1700 фунтов стерлингов
• Детали радиаторов и сборка – 830 фунтов стерлингов
• Поставка и монтаж трубопроводов – 230 фунтов стерлингов
• Дополнительные детали и работа — 230 фунтов стерлингов.

Эта работа займет около трех дней и будет стоить менее 3000 фунтов стерлингов, но опять же, точная сумма будет зависеть от выбранного вами котла и вашего местоположения. Для такого небольшого здания комбинированного котла должно быть достаточно для обеспечения достаточного количества тепла и горячей воды, в то время как более крупные объекты могут захотеть рассмотреть альтернативы для обогрева больших помещений.

Как сэкономить на новой системе центрального отопления?

Сравнение котировок — отличный способ потенциально снизить стоимость вашего проекта центрального отопления. HouseholdQuotes может помочь вам получить предложения от нескольких инженеров-теплотехников рядом с вами, чтобы вы могли найти кого-то, кто соответствует вашему бюджету.

Нажмите кнопку ниже, чтобы начать:

Установка новой системы центрального отопления может быть дорогостоящей, что отталкивает многих домовладельцев. Но есть способы сэкономить, чтобы снизить цены, и в то же время помочь уменьшить ваши счета за электроэнергию после установки нового эффективного котла.

Если вы планируете заменить бойлер и одновременно хотите отремонтировать радиаторы, проверьте, есть ли в местных магазинах распродажи или скидки, это может помочь снизить стоимость вашего проекта.

Заблаговременно накапливая предметы, вы снижаете риск того, что вам придется потратить дополнительную сумму на предметы неожиданно, когда начнется работа, и вы поймете, что вам не хватает одного радиатора. Заблаговременное планирование может занять больше времени и усилий, но в долгосрочной перспективе принесет свои плоды.

Для отвечающих требованиям домовладельцев и частных арендаторов британская «большая шестерка» поставщиков энергии предлагает бесплатную замену котлов.

Кроме того, некоторые домовладельцы и арендаторы могут иметь право на участие в других государственных программах экономии тепла, таких как:

• Регуляторы отопления
• Изоляция чердака
• Сплошная теплоизоляция стен
• Изоляция полых стен.

Поскольку средняя стоимость замены составляет около 2300 фунтов стерлингов, стоит проверить, имеете ли вы право на помощь, прежде чем приступать к индивидуальному ремонту.

Вы также можете рассмотреть возможность зонирования элементов управления отоплением, которые необходимы для повышения энергоэффективности, путем разделения различных частей вашего дома на разные зоны обогрева.

Например, система будет рассматривать каждый этаж как отдельную зону обогрева и будет подавать тепло только на выбранные этажи в определенное время суток. Итак, если у вас есть дети, которые учатся в университете и лишь изредка приходят домой, отопление их комнат или пола можно отключить, когда их нет дома, и снова включить, когда они вернутся.

Зонирование может помочь значительно сократить затраты на электроэнергию и является отличным первоначальным взносом, позволяющим со временем окупить инвестиции.

Что входит в установку системы центрального отопления?

Установка центрального отопления – относительно простая работа для опытного монтажника. Это то, чем энтузиаст не должен заниматься своими руками, а должен выполнять только сертифицированный инженер по газовой безопасности.

Единственная сложность при монтаже – доступность вашего дома для прокладки медных труб системы отопления. Как мы упоминали ранее, пустой дом упростит и ускорит установку.

Для двухэтажного дома с четырьмя спальнями бригаде из двух человек потребуется около пяти дней, чтобы завершить установку.

Является ли центральное отопление лучшим выбором для моего дома?

Решение о том, хотите ли вы установить центральное отопление в своем доме, может показаться важным решением. Мы составили список преимуществ и недостатков, чтобы помочь вам решить, является ли установка центрального отопления лучшим решением для вас.

Основным преимуществом центрального отопления является его экономичность по сравнению с другими системами. Это может сэкономить вам деньги на ваших счетах из-за новых достижений в области технологий. Он обеспечивает теплом все помещения дома, что является экономически выгодным.

Современные системы обеспечивают лучший контроль над распределением тепла, что, опять же, способствует экономии денег. Большинство из них теперь также оснащены встроенными устройствами безопасности для защиты вашего дома, такими как встроенное автоматическое отключение.

Недостатком центральной системы является то, что для обеспечения ее бесперебойной работы и бесперебойной работы требуется много обслуживания. Системы центрального отопления могут быть не такими устойчивыми, как другие альтернативы, что также может вызывать беспокойство у домовладельцев, заинтересованных в зеленой энергии.

Как найти и нанять инженера-теплотехника?

Поиск подходящего инженера-теплотехника может быть сложной задачей. В HouseholdQuotes мы можем связать вас с инженерами-теплотехниками в вашем районе.

Нажмите кнопку ниже, чтобы рассказать нам больше о своем проекте, и мы поможем вам быстро и легко найти кого-то:

Если вы хотите нанять инженера-теплотехника для своего проекта, вы должны получить расценки от подрядчиков с проверенным опытом работы. Поскольку системы отопления сложны, найти надежного продавца — это первый шаг к обеспечению безопасности для вас и вашей семьи.

Если ваши друзья, соседи или родственники недавно ремонтировали котлы в собственном доме, спросите их, могут ли они порекомендовать своих подрядчиков. Это отличный способ отсеять потенциальных торговцев ковбоями, поскольку ваши друзья не порекомендуют их вам, если недавно у них был плохой опыт.

Однако, даже если вы получаете рекомендацию из уст в уста, всегда проверяйте себя, чтобы убедиться, что торговец находится в Реестре газовой безопасности. Это позволит подрядчику выполнить вашу работу безопасно и без повреждений.

Поиск в Интернете также является отличным способом легко собрать котировки, не выходя из собственного дома, с помощью одного простого поиска.

Проверка правильности выбора специалиста

Как и при любом ремонте дома, лучше всего получить письменное предложение от выбранного вами подрядчика, прежде чем соглашаться на какую-либо работу. Хотя кто-то может сказать что-то в устной форме, доказать это невозможно, и если во время выполнения работы возникают проблемы, лучше иметь что-то невербальное, на что можно сослаться.

Если подрядчик когда-либо отказывается предоставить письменное предложение, откажитесь работать с ним.

Как мы уже упоминали ранее, поиск их опыта и выяснение их справочной истории — отличный способ убедиться, что их работа настолько отточена, насколько они ее заявляют. Наконец, ваш подрядчик всегда должен иметь собственную страховку для своей работы, поэтому убедитесь, что она есть, прежде чем соглашаться на какое-либо проектное предложение.

Заключительный контрольный список

Установка новой системы отопления в вашем доме — это верный способ повысить теплоснабжение и снизить счета за электроэнергию, поскольку вы избавляетесь от неэффективного старого котла.

Вот наш окончательный контрольный список, чтобы убедиться, что у вас есть все необходимое для уверенного выполнения этого проекта:

• Взвесьте все за и против различных типов котлов и выберите тот, который подходит именно вам и твой дом
• Прежде чем соглашаться на какую-либо работу, получите письменную смету от своего подрядчика и дважды проверьте, есть ли у него страховка и внесен ли он в Реестр газовой безопасности.
• Старайтесь покупать расходные материалы на распродажах, чтобы снизить затраты на такие предметы, как радиаторы
• Если возможно, покиньте свой дом на время их работы, чтобы ускорить процесс и обеспечить нормальную рабочую среду для ваших подрядчиков
• Установите цифровое управление отоплением, чтобы создать экономичный дом

Используйте HouseholdQuotes, чтобы найти местных инженеров по отоплению и потенциально сэкономить деньги на вашем проекте центрального отопления.

Часто задаваемые вопросы

Как часто мне нужно обслуживать бойлер?

Один раз в год – это срок, рекомендуемый как производителями котлов, так и инженерами – подробнее об обслуживании котлов можно прочитать здесь.

Должен ли я получить крышку котла, и будет ли она покрывать мою систему центрального отопления?

Крышка бойлера обеспечит вам душевное спокойствие в случае, если что-то пойдет не так с вашим отоплением, и вам понадобится кто-то, чтобы исправить это в крайнем случае.

Некоторые полисы включают покрытие радиаторов центрального отопления, а другие нет, поэтому всегда лучше оценивать ситуацию в каждом конкретном случае и смотреть на свой собственный план покрытия котлов, чтобы узнать, покрываются ли системы центрального отопления.

Может ли сантехник установить систему центрального отопления или мне нужен инженер-теплотехник?

Только сертифицированные специалисты по газовой безопасности могут устанавливать системы центрального отопления. Сантехник может работать с вашими радиаторами и трубопроводами, но для всего, что связано с газом, необходимо нанять дипломированного инженера для безопасности вашего дома и вашей семьи.

Центральное отопление дешевле электричества?

Простой ответ – да, так как единица электроэнергии стоит в три-четыре раза больше, чем газ.

Если вы хотите узнать больше о самых эффективных системах отопления, нажмите здесь.

Сколько стоит замена радиатора?

В зависимости от стиля рассматриваемого радиатора, цена будет варьироваться от радиаторов начального уровня в пределах от 20 до 120 фунтов стерлингов, до богато украшенных стилей, превышающих баланс в 1000 фунтов стерлингов за радиатор. Для получения дополнительной информации см. наше специальное руководство по радиаторам.

Какой вариант отопления самый экологически чистый?

Тепловые насосы широко рекламируются как лучший безвредный для окружающей среды вариант обогрева дома. Если вы подходите (например, те, кто не живет в перечисленных зданиях с ограничениями), установка солнечных панелей также может принести пользу вам и окружающей среде в положительном ключе.

Чтобы узнать больше о солнечных панелях и их преимуществах, посетите нашу специальную страницу.

Существуют ли какие-либо субсидии или программы для помощи в установке котлов?

Поскольку стоимость жизни только растет, большинство домохозяйств ищут способы сократить расходы и сохранить свою недвижимость как можно более экономичной.
