Схема отопления двухэтажного частного дома, проекты, видео

Очень важно перед строительством дома определиться с системой отопления, от этого зависит ваш комфорт в холодное время года. Схема отопления двухэтажного дома должна выполнять свои функции обогрева здания без каких-либо проблем, это зависит и от правильного выбора материалов, и от правильной установки. Если же схема отопления двухэтажного частного дома выполнена из качественных материалов, она может прослужить нескольким поколениям без необходимости ремонта или смены оборудования. Наиболее оптимальным вариантом в данное время является водяная система отопления, она подходит для двухэтажных домов и коттеджей.

Схема отопления двухэтажного дома

• Виды водяного отопления для двухэтажных домов
• Трубы, используемые для водяного отопления
• Схемы разводки отопления
• Коллекторные системы

Виды водяного отопления для двухэтажных домов

Наиболее приемлемы схемы отопления двухэтажных домов с принудительной и естественной циркуляцией. Система отопления с естественной циркуляцией не зависит от электроэнергии, что очень удобно в наше время, не возникнет различных непредвиденных ситуаций, связанных с отключением электроэнергии. При установке системы используются трубы крупного диаметра, а разводка выполняется под уклоном.

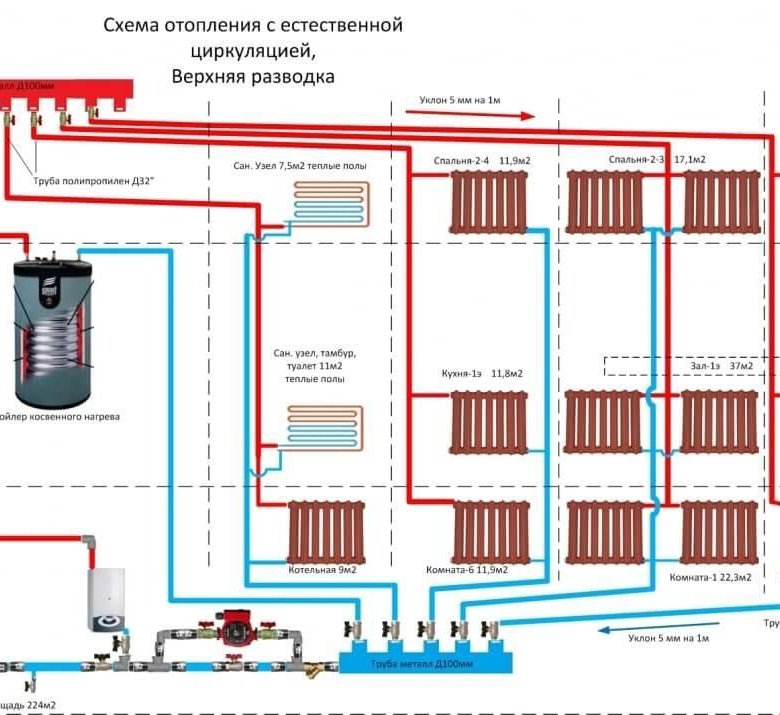

Отопление двухэтажного дома с естественной циркуляцией

Для отопления двухэтажных домов более подходит система с принудительной циркуляцией носителя тепла. Необходимо иметь отопительный котёл, расширительный бак, коллектор, трубопровод и отопительный прибор. Вода в такой схеме отопления двухэтажного частного дома циркулирует при помощи циркуляционного насоса, а для нагрева котла применяют и уголь, и дрова, и керосин, и газ. Также можно это делать, используя электричество или какие-либо иные альтернативные виды энергии.

Отопление двухэтажного дома с принудительной циркуляцией

Трубы, используемые для водяного отопления

Если вы используете трубы из стали, надо учитывать её недостаток – низкую коррозионную стойкость.

Трубы их нержавеющей стали и оцинкованные не имеют этого недостатка. При монтаже лучше всего применять резьбовые соединения. Трубы из металла в данное время при устройстве схемы разводки отопления двухэтажного дома используются достаточно редко.

Как один из самых надёжных вариантов, представляющих отопление 2 этажного дома схема использует трубы из меди, они выносят наиболее высокие температуры, а также высокое давление.

Соединяют трубы из меди при помощи пайки высоких температур с «серебросодержащим» припоем. При желании их можно спрятать в стены дома, что очень удобно и эстетично. Минус таких труб – в высокой цене, но это единственный минус, такие трубы очень надёжны и рекомендованы, так как при их правильной установке они прослужат нескольким поколениям владельцев жилища, при этом не будет необходимости их менять или ремонтировать. Такие трубы очень надёжны и качественны.

Отопление из медных труб

Полимерные трубы имеют плюсы: они удобны при монтаже, который может произвести даже человек без специального образования, что может сэкономить деньги; на внутренней поверхности не откладывается осадок, а значит, они не будут быстро забиваться; достаточно стойки к коррозии. Монтируются такие трубы с помощью резьбовых или же прессовых соединений, сварка не используется. Недостаток: коэффициент теплового расширения достаточно большой, что может привести к возникновению течи.

Полимерный трубы отопления и фитинги

Когда составляются проекты отопления частного двухэтажного дома, необходимо продумать, какие трубы наиболее подходят для данного строения, учитывая аварийное и альтернативное отопление. Конечно, многое зависит и от материального фактора, но на отоплении лучше всё-таки не экономить, ведь от этого зависит то, как вы будете жить зимой: будете ли мёрзнуть, или наслаждаться жизнью в тепле и уюте.

Специалисты советуют сделать выбор в пользу медного трубопровода, он прослужит верой и правдой своим владельцам несколько поколений. Пусть он и стоит дороже, но зато он надёжен.

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Двухтрубная схема разводки отопления двухэтажного дома является более подходящей для двухэтажных домов.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

При использовании двухтрубной схемы с естественной циркуляцией в двухэтажном доме необходимо делать длительный прогрев системы.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную. Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру.

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран.
Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое.

При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

Схема отопления двухэтажного дома — пример схемы отопления

Содержание

• 1 Стандартная разводка отопительных элементов в 2-х этажном доме
• 2 Размещение бака: снизу или сверху
• 3 Система отопления с одной или двумя трубами
• 4 Видео – отопление дома с помощью котла
• 5 Видео – схема отопления дома
• 6 Видео – как сделать теплый пол в доме

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их. Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом. Также прочитайте про систему отопления – “Ленинградка”.

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

• Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
• Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео – отопление дома с помощью котла

Видео – схема отопления дома

Видео – как сделать теплый пол в доме

Схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя

Воздушное отопление в жилых домах – обязательное условие комфортности. Важно знать, как устроена схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя уже на этапе проектирования. Это поможет сэкономить деньги и контролировать строительную бригаду. Небольшие навыки строителя позволят реализовать систему отопления самостоятельно.

Содержание

1. Принципы построения
2. Структурные элементы
3. Выбор охлаждающей жидкости
4. Общий принцип работы
5. Gravity System
6. Эксплуатация схем с принудительным циркуляцией
7. Двухпечные схемы
8. Схемы строительства
9. Стадии оборудования и операция

. Двухтрубная система отопления

Схемы отопления в двухэтажных домах основаны на общих конструктивных элементах.

В состав должны входить:

• котел-теплогенератор: электрический, газовый, на твердом или жидком топливе;
• теплообменники-радиаторы;
• система трубопроводов от котла к батареям;
• Схема автоматики и защиты;
• расширительный бачок;
• охлаждающая жидкость;
• установочное оборудование.

В современных газовых и электрических обогревателях автоматика и расширительный бачок встроены в конструкцию. Для твердотельных нагревателей делается защитная обвязка.

Конструктивные элементы

Элементы системы отопления

В продаже есть котлы, которые могут работать на двух видах топлива — электрические ТЭНы встраиваются в контуры газового или дровяного обогревателя в этом случае.

Автоматические нагреватели позволяют возобновить нагрев после отключения без вмешательства пользователя или в ручном режиме. Схемы защиты оперативно отключают подачу энергии в аварийных режимах работы (перегрев теплоносителя, избыточное давление в системе). Такие устройства необходимы в газовых котлах. При отключении клапан закрывается и при возобновлении подачи газ не будет поступать в помещения.

Трубопроводы изготавливаются из стальных, медных, металлопластиковых или полипропиленовых изделий. Последний вариант предпочтительнее с точки зрения денежных затрат, он экономит время монтажа. Для сварки используются недорогие паяльники стоимостью от 800 руб. Фитинги, переходники с пластиковой на металлическую резьбу доступны по цене.

Расширительный бак – обязательный элемент системы отопления. При нагревании вода расширяется, а излишек уходит в резервный бак.

Если внутренняя часть устройства сообщается с воздухом, цепь называется разомкнутой. Если резиновая диафрагма расширительного бака не подключена к воздуху, контуры будут замкнуты.

Высоких требований к прочности теплообменников в частном доме нет. Максимальное давление в трубах не превышает 2 – 3 атм. Такое давление выдерживают даже чисто алюминиевые радиаторы, которые могут разрушиться в системах централизованного отопления, где давление достигает 14-15 бар.

Выбор теплоносителя

Антифриз в системе отопления защищает внутреннюю поверхность радиаторов

В качестве теплоносителя выбирается вода или специальный антифриз. Первый вариант менее затратный. Заполнение труб и радиаторов происходит через кран от водопровода. Вода как теплоноситель оправдана в населенных пунктах с постоянным снабжением энергоносителем (газ, электроэнергия). Если перерывы частые и длительные, от воды отказываются. В случае отключения на длительное время в морозы он замерзнет. Лед разрушит трубопроводы, радиаторы.

Не заливать воду в систему отопления малопосещаемых дач. Помимо прекращения подачи энергоносителей, котел может перестать нагревать воду и по другим причинам. Если вовремя не возобновить нагрев, аварии неизбежны.

Летом нельзя допускать слива системы — это приведет к коррозии или окислению внутренней поверхности теплообменников.

Антифриз дорогой, но на морозе не замерзает, минимальная температура указана на упаковке. Даже если антифриз больше охладить, он превращается в подобие рыхлого снега, что не приведет к разрушению радиаторов и котла. Концентраты разбавляют водой в пропорциях согласно инструкции производителя.

При заполнении системы незамерзающими жидкостями используются специальные нагнетательные насосы. Это минус — желательно иметь устройство для личного пользования. Вызов мастера на заправку 200 — 300 гр. испарившаяся или просочившаяся жидкость требует материальных затрат.

В рецептуру антифриза входят антикоррозийные присадки, которые сохранят внутреннюю поверхность труб, радиаторов, теплообменника котла.

Общий принцип работы

Схема работы любой отопительной системы заключается в преобразовании энергии сгоревшего газа, твердого (жидкого) топлива или электроэнергии в тепловую. Нагретая вода (антифриз) поступает по трубам в радиаторы, где отдает тепло помещению.

Самотечная система

Уклон труб с естественной циркуляцией в системе отопления

Функционирование основано на законах физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур теплого пола в гравитационных системах без применения дополнительных насосов крайне сложно. Провал труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже плотности холодного. Из-за разницы плотностей вода/тосол из котла поднимается вверх по подающему стояку (диаметр 60 – 80 мм). Вверху всей системы устанавливается открытый или закрытый расширительный бак.

По периметру помещений второго этажа проложен верхний контур электропроводки. Труба диаметром 40-50 мм монтируется с уклоном 2-3 см на каждый метр длины. В местах установки радиаторов в разводку ввариваются трубы диаметром 16 – 25 мм. По ним жидкость поступает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или чуть ниже по периметру здания прокладывается нижний контур (обратка), в котором собирается охлажденная вода.

Оборудовать самотечную схему без дополнительных ТНВД можно при высоте от котла до верхней разводки не более 6-7 м. Это высота двухэтажного дома.

Схема используется в местах, где электричество, необходимое для работы насосов, часто отключается. Газовые котлы в этом случае оснащаются энергонезависимыми предохранительными устройствами.

Такая же схема нужна для систем с твердотопливными котлами. В случае отключения электроэнергии циркуляция останавливается и дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно, только быстро удалив горящее топливо, что крайне проблематично. Возникает повышенное давление, которое может разрушить трубы и радиаторы.

Работа контуров с принудительной циркуляцией

Можно ускорить движение теплоносителя с помощью циркуляционных насосов

Для принудительного движения теплоносителя используются циркуляционные насосы.

Насос врубается на стыке «обратки» и котла — здесь теплоноситель уже остыл и насос работает в щадящем режиме. На выходе из подогревателя температура теплоносителя достигает 80 – 100 градусов, что резко снижает ресурс оборудования. В котлах со встроенным насосом все подключается по правильной схеме.

Схема движения воды работает по следующему алгоритму:

1. После подачи питания включается насос и приводит в движение теплоноситель.
2. Котел нагревает воду/тосол, а давление, создаваемое насосом, выдавливает теплоноситель в контуры.
3. Горячая вода по трубам подается к радиаторам, где охлаждается, нагревает воздух и поступает в трубы «обратки».
4. Процесс переходит в циклическое состояние.

Разработаны и применяются на практике различные схемы подключения, оптимальные для разных условий эксплуатации.

По принципу подвода и сбора теплоносителя различают два типа конструкций: одно- и двухтрубные. В первом случае система аналогична гравитационной. По подающему патрубку горячий теплоноситель подается к радиаторам. Вторая труба собирает охлажденную воду и возвращает ее в котел. Именно этот вариант используется при замене старых котлов без помпы на новые автоматические модели. При этом схема обвязки не изменяется. Теплоноситель по стояку перекачивается на второй этаж и далее стекает вниз.

Двухтрубные схемы

Отличие однотрубного от двухтрубного подключения

При обустройстве больших зданий применяется именно двухтрубная схема. Радиаторы подключены параллельно. По расположению подводящих труб различают схемы с верхней и нижней разводкой.

Схемы подключения радиатора к верхней и нижней разводке указаны в технической документации. Неправильное подключение приведет к скоплению воздуха или низкой эффективности устройства.

Преимущества двухтрубного:

• не требует сложных расчетов и подбора диаметров труб;
• независимая регулировка теплоотдачи каждого радиатора, что позволяет задавать температуру в каждой комнате и экономить электроэнергию;
• простота настройки и ввода в эксплуатацию;
• мощность насосов низкая;
• отсутствуют значительные потери давления в начале и конце контуров;
• температура теплоносителя примерно одинакова во всех радиаторах контура;
• перекрыв краны подачи и слива, аккумулятор можно снять для замены или ремонта, не отключая все отопление;
• Минимальное гидравлическое сопротивление трубопроводов.

Недостатком является повышенный расход труб (на подачу и обратку). Учитывая стоимость полипропиленовых труб, простоту монтажа и ремонта, этим недостатком можно пренебречь.

Популярные схемы подключения двухтрубных систем отопления: тупиковой и Тихельмана.

Схема с встречным движением теплоносителя тупиковая

Тупиковая схема имеет другое название — с встречным движением теплоносителя. Схема разбита на разделы. Нагретый теплоноситель поступает по трубе от котла к самой дальней батарее, которая по обратному трубопроводу возвращается в котел. Популярность даёт простота понимания, но требуется грамотный расчёт и настройка системы. Чем дальше от котла, тем тоньше должны быть трубы. После запуска каждый радиатор регулируется запорной арматурой. К этому может привести неправильная регулировка. Что вся охлаждающая жидкость пройдет через один радиатор, остальные останутся холодными.

Петля Тихельмана работает при попутном движении теплоносителя

Петля Тихельмана работает при попутном движении теплоносителя. Разводка осуществляется трубами одинакового диаметра. Давление и температура охлаждающей жидкости в каждом из радиаторов одинаковы, что упрощает балансировку. Регуляторы могут точно установить температуру в каждой отдельной комнате.

Требования к схеме:

• Длина контура до 35 м.
• На протяженных участках применяют трубы большого диаметра (40 — 60 мм) и термостаты не устанавливают, так как они приходят в негодность.
• Периметр протяженностью более 30 м разбит на несколько зон и смонтирована балочная проводка. Его еще называют коллекторным. Стоимость большего количества труб компенсируется их меньшим диаметром. Трубы диаметром 16 мм достаточно, чтобы «накормить» один радиатор.

Каждый радиатор в этой версии легко настроить на желаемую теплоотдачу.

Однотрубные схемы

При однотрубной системе последние радиаторы не получают достаточно тепла

Однотрубные схемы отопления оптимальны для одно- и двухэтажных домов с количеством радиаторов до 5 в одном контуре. Большее количество потребует тонкой настройки. Ответвления могут снизить давление в трубах и некоторые радиаторы не будут получать достаточно тепла для нагрева теплоносителя.

Схемы допускают подключение сверху или снизу. Во втором случае трубопровод можно спрятать под полом. Учитывается, что это несколько снизит теплоотдачу радиаторов, так как часть энергии уходит на прогрев стяжки.

Однотрубные варианты изготавливаются с открытым или закрытым расширительным баком.

К недостаткам схемы можно отнести трудности замены радиаторов. Для сохранения работоспособности на место снятого аккумулятора необходимо сразу установить перемычку, иначе будет нарушена настройка системы. По этой же причине между входом и выходом теплообменника монтируются байпасы из труб меньшего диаметра.

Одна из самых популярных схем — «Ленинградская». Для соединения используйте диагональную (крест) или боковую (одностороннюю) схему.

При выборе радиаторов уточняют, как сделаны выводы для подключения — снизу или сбоку. При необходимости приобретаются угловые переходники. Важно следовать рекомендациям производителя.

Этапы оборудования и эксплуатация

Для двухэтажного частного дома оптимальной схемой отопления является коллектор

Если принято решение сделать двухэтажную схему отопления дома своими руками, строго соблюдают последовательность работы.

1. Расчет потребности теплоотдачи от радиаторов для каждого отдельного помещения и суммарной мощности. Информация нужна для выбора котла и количества батарей. Учитывают расположение дверей и окон относительно сторон света, площадь и степень утепления пола, стен, перекрытий.
2. Составление проекта — общего и поэтажного, согласование мест установки газового оборудования с поставляющей организацией. Распределение необходимой электрической мощности, если используется электричество.
3. Подбор и покупка котла, труб, теплообменников, комплектующих для сборки единой системы.
4. Разводка трубопроводов.
5. Сборка одиночного контура, опрессовка.
6. Первый пуск и наладка, устранение течи.

При дальнейшей эксплуатации в рабочем режиме выполняются следующие виды работ:

• очистка всех узлов от пыли и грязи;
• своевременное устранение течи;
• сдувание радиаторов при понижении температуры отдельных устройств;
• проверка давления, своевременная доливка охлаждающей жидкости;
• поддержание уровня жидкости в системе в течение всего года, в том числе в межтопливный период.

Знание возможных схем оборудования двухэтажного дома с отоплением поможет сделать правильный выбор, контролировать ход монтажных работ и в дальнейшем правильно реагировать на возникшие неисправности.

обзор лучших вариантов и их сравнение друг с другом

Строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических вопросов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

• Типы частных систем газового отопления
  • Однотрубные и двухтрубные схемы подключения
  • Открытые и закрытые системы
  • По типу отопительных приборов
  • По типу вертикальной циркуляции теплоносителя
  • Горизонтальная и электропроводка
• Дополнительное оборудование — преимущества и недостатки
• Лучшие схемы двухэтажного дома
  • Ленинградка однотрубная — надежно и дешево
  • Петля Тихельмана с принудительной циркуляцией
  • Коллекторное подключение и смешанные системы
  • Вертикальная гравитационная схема
• Выводы и полезное видео по теме

Типы систем частного газового отопления

Существует множество параметров, определяющих тип система отопления, как основной генератор тепла – это только первый шаг. Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

1. Простая однотрубная.
2. Однотрубная «Ленинградка».
3. Двойной тупик.
4. «Петля Тихельмана».
5. .

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, но не попадет в отдыхать вообще.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно комбинировать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — коллекторное подключение

Петля Тихельмана — самое удачное и популярное решение по стоимости -коэффициент эффективности. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их разметить при подключении

Часто в двухэтажных домах разные схемы разводки отопления применяются для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть емкости, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол – это не только приятно и удобно, но и экономно, так как теплый воздух заполняет нижнюю, жилую часть помещения, и остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность работы радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения внутреннего дизайна, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратка (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котла (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит и КПД, будет намного ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева .

Если регулярные отключения электроэнергии — суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой контур отопления можно усовершенствовать, добавив клапаны регулирования температуры для регулировки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
• стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
• планировка помещений — возможна ли проводка по периметру;
• Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
• бюджет — смета на обустройство отопления в одном здании может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настраивая его в соответствии с вашим макетом.

Ленинградка однотрубная — надежно и дешево

Такая однотрубная схема одна из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электроэнергии. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет стоять вхолостую.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры – наибольшая, этажная магистраль – средняя, ​​подключение радиаторов – наименьшая диаметр

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м ² Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при относительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Подключение коллектора и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого устройства в распределительном шкафу;
• эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
• универсальный — к одному коллектору можно подключать устройства разных типов, независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учитывать, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда для подачи и обратки применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливают по одному коллектору, но с большое количество отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:
