Водопровод в частном доме своими руками от скважины

Как сделать водопровод в частном доме своими руками от скважины – смотрите в этом материале. Его прислал нам наш старый друг – Валентин Семенов из Астрахани. Он сделал у себя в доме самый простой вариант водоснабжения.

Итак, водопровод в частном доме своими руками от скважины. Что может быть проще? Давайте разберем этот процесс по шагам. И вам тоже станет все понятно.

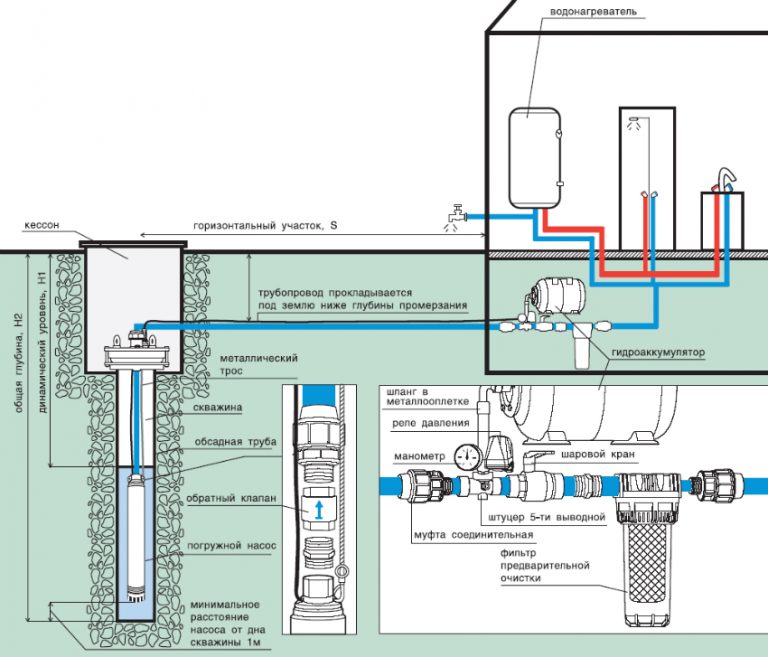

Самая простая схема, по которой может быть сделан водопровод в частном доме своими руками от скважины, это схема с погружным насосом. Ее мы сейчас и рассмотрим. Составные части этой схемы:

1. Скважинный ствол или, проще говоря, скважина.
2. Погружной насос с питающим кабелем и подающим трубопроводом.
3. Трубопровод от скважины до дома.
4. Приемный узел в доме – реле давления и холостого хода, мембранный бак, выключатель насоса, манометр, запорная арматура.

После монтажа всех частей у вас будет готовый водопровод. Давайте пошагово двигаться от скважины к дому.

Что в скважине?

Итак, допустим, вы скважину уже пробурили, прокачали, она готова к эксплуатации. Теперь опускаем в нее скважинный насос. Как рассчитать мощность скважинного насоса? Он должен не только поднимать воду из трубчатого колодца, коим является скважинный ствол, но и поднимать также воду до самой высокой точки водоразбора в вашем доме.

Это значит, что если у вас скважина глубиной 15 метров, а высота вашего дома еще 6 метров, то вам надо брать насос с высотой подъема не менее 22 метров. Добавьте к этому еще горизонтальный участок пути от скважины до дома. Каждый метр горизонтального участка приравнивается к 10 см вертикального подъема.

Если у вас от скважины до дома 10 метров, то вам нужен будет еще 1 метр вертикального подъема насосом.



Делать ли кессон или скважинный адаптер? Этот вопрос оставим на ваше усмотрение. Читайте про тот и другой вариант в разделе «Водоснабжение» на нашем сайте.

От скважины до дома

Далее потребуется прокладка трубопровода от скважины до дома. По этому трубопроводу вода от насоса будет поступать в дом. Если вы проживаете в холодном регионе, то стоит этот участок утеплить, а трубу заглубить ниже уровня промерзания грунта в вашей местности.

Проходка трубопровода через цоколь может быть сделана по-разному.  Я просто провел трубу под цоколем, поскольку у меня МЗФЛ и нет подвала. Если у вас есть подвал, то вам нужно будет подводить трубу сквозь стену подвала.

Если же у вас неутепленный цоколь или винтовые сваи, то надо будет не только утеплять выход трубы из грунта, но также еще монтировать под утеплителем греющий кабель. Вода, которая стоит в этой трубе, может в морозы замёрзнуть.

Что в доме?

В доме у меня приходит труба к реле давления и к реле холостого хода. От них идут провода к выключателю насоса. Первое реле управляет включением / выключением насоса по установленному в домовом водопроводе давлению.

Я поставил значение от 1,5 до 3 атмосфер. Нам хватает, напор из кранов отличный на 1 и 2 этажах.

Второе реле следит за тем, чтобы насос не работал в скважинном стволе на сухую. Это может случиться, если будет быстро выбран весь дебит скважины. Такое случается, когда дебит скважины небольшой.

За реле установлен мембранный бак. Он сделан для того, чтобы поддерживать в домовом водопроводе постоянное давление. Это исключает частое включение и выключение насоса. Бак я поставил на 35 литров. Этого вполне достаточно для 5 точек водоразбора, которые есть в моем доме.



Поделиться с друзьями:

Водоснабжение частного дома: схемы разводки, монтаж водопровода

В наше время почти невозможно встретить частный дом без такой коммуникации, как водопровод. Надежное водоснабжение загородного дома или дачи значительно улучшает комфортное пребывание, проживание хозяев. Поэтому, хозяева не только больших загородных домов, но и жители старых деревенских или владельцы дачных участков, стараются обеспечить свои участки постоянным доступом к воде.

Рассмотрим основные моменты при выполнении водоснабжения частного дома, данная статья поможет выполнить работу своими руками.

Содержание

1. Источники водоснабжения
2. Скважина для организации водоснабжения
3. Колодец в качестве источника воды
4. Каптажная камера при использовании родника
5. Составление проекта
6. Практические советы по монтажу
7. Правила подбора труб
8. Схемы разводки водопровода
9. Последовательное тройниковое подключение
10. Параллельное коллекторное подключение водоснабжения
11. Инструкция по монтажу узла коллектора
12. Прокладка труб
13. Скрытая система
14. Открытая система
15. Монтаж узлов системы водоснабжения
16. Очистка воды

Источники водоснабжения

Для создания водопровода требуется только желание и источник водоснабжения, как центральная магистраль или обустроить на участке скважину. Как провести воду в частный дом, обычно, не вызывает больших трудностей.

К выполнению водопровода внутри здания приходится подходить более тщательно и продуманно. Только это может обеспечить работу водопровода без проблем и с хорошим комфортом.

Скважина для организации водоснабжения

При отсутствии центрального водопровода в загородном или частном доме часто используют скважину для организации водоснабжения дома. Если такая скважина уже существует, то остается выполнить монтаж уличного водопровода и разводку коммуникаций в доме.

Скважина для организации водоснабжения в частном доме

Если Вы в самом начале создания водопровода, то придется сначала сделать скважину. Какие типы скважин бывают, и подробнее об их обустройстве можете узнать из материала: «Обустройство скважины для воды в частном доме: типы, схемы подключения»

Если водоснабжение дома из скважины планируется на этапе строительства, то можно сделать скважину в доме. Это позволит сэкономить на уличном водопроводе и монтаже кессона.

Но не забывайте о чистке скважины, которую нужно регулярно проводить. Расположение скважины должно быть выбрано так, чтобы было возможно выполнить чистку. Подробнее о существующих способах чистки можно узнать из статьи: «Чистка скважины самостоятельно: 9 способов промывки»

Колодец в качестве источника воды

Для организации водоснабжения частного дома можно использовать колодец. Такой способ сегодня применяется очень часто. Колодцы, существующие уже давно во дворах дома, отлично подойдут для этого.

Колодец в качестве источника водоснабжения для частного дома

Сделав водопровод в доме, появляется возможность использования современной бытовой техники. Можно установить и подключить стиральную машину, унитаз.
Для подачи воды в дом из колодца, необходимо сделать уличный водопровод. С этой задачей может справиться каждый. А также подключить насосную станцию. Можно использовать станцию в сборе, установив ее в помещении. Либо к аккумулятору и к реле давления подключить водяной насос. Для этого подойдет любой насос, способный создать необходимое давление.

Необходимое оборудование для создание водопровода в доме

Ознакомиться о выборе и настройке реле давления можно в материале: «Реле давления для гидроаккумулятора: настройка, установка, неисправности»

Каптажная камера при использовании родника

При наличии по близости родника, можно использовать для организации водопровода каптажную камеру.

Каптажная камера как источник воды в доме

Вода в такую камеру поступает через стенки или дно через фильтр. Если каптажная камера оборудуется в скальных породах, то фильтры можно не использовать. В этом случае вода достаточно чистая.

Размеры такой камеры должны быть достаточны для накопления и фильтрации необходимого количества воды. Камера накрывается люком, он необходим для выполнения профилактических работ и очистки.

Так же необходимо установить переливную трубу для выхода излишек воды. Чтобы вода в нем не застаивалась и не портилась.

Составление проекта

Чтобы в процессе прокладки водопровода не возникли проблемы, необходимо заранее составить проект. Задача эта не сложная и с ней может справиться каждый.

Схема водоснабжения строится с использованием плана дома и расположением всех потребителей воды. Определитесь, какую бытовую технику будете подключать, какое необходимо давление воды, для нормальной их работы. От этого зависит не только мощность насосной станции, но и диаметр труб, размер аккумулятора для воды, которые нужно использовать.

Погружной насос ручеек «Ручеек»: характеристики, подключение, ремонт

Длина труб зависит от выбора схемы подключения потребителей – последовательной или коллекторной. Ниже в статье об этом будет написано.

Количество фитингов для монтажа водопровода заранее определить практически не возможно. Поэтому лучше брать с запасом. Углы, муфты, тройники часто не хватают при сборке водопровода. Для этого заранее договоритесь с продавцом, что можно вернуть остаток. Они часто соглашаются.

Практические советы по монтажу

При монтаже горизонтальных частей системы, небольшой уклон должен быть к водоспускной арматуре для возможности слива воды из системы водоснабжения.
Во время монтажа трубопровод холодной воды размещается с левой стороны от горячего водоснабжения.

Горизонтальное расположение трубопроводов такое — холодное водоснабжение монтируется ниже горячего, тогда не образуется конденсат. Особенно это важно при скрытом устройстве системы водоснабжения.

Разводка труб в ванной: схемы подключения сантехники, этапы монтажа

Особое внимание уделяется крепежу водопровода, особенно это актуально для труб горячего водоснабжения из полипропилена. Труба может несколько удлиняться, это приводит не только к деформации материала, но и к возможным протечкам.

Выполнить монтаж водопровода в частном доме своими руками очень просто при использовании полипропиленовых систем. Сними очень просто работать и с их укладкой справиться каждый. Подробнее о пайке ПП можно узнать в статье: «Пайка полипропиленовых труб: таблица температур, инструкция по монтажу + топ лучших пп систем »

Правила подбора труб

Сейчас особой популярностью пользуется материал из полипропилена. При выполнении работы в зимнее время, необходимо полипропилен выдержать при плюсовой температуре не менее суток, после трубы обязательно выравниваются. При их монтаже нельзя допускать прогибов материала.

Для стояков монтируются трубы с диаметром не менее 20 мм, а для остальной внутренней разводки используют трубы диаметром 16 мм. При монтаже водопровода рекомендуется выполнять как можно меньшее количество соединений.

Все точки установки запорной арматуры должны быть легко доступны при аварийных работах.

Схемы разводки водопровода

Ознакомиться с основными схемами (способами) водоснабжения частного дома. Существует две схемы разводки водопровода:

• тройниковая или последовательная схема водоснабжения;
• коллекторная или параллельная.

Последовательное тройниковое подключение

Сразу отметим, что последовательная схема водоснабжения более бюджетный вариант. Она менее затратная и проще в монтаже. При такой схеме значительно проще «укрыть» коммуникации под внутренней отделкой.

Последовательное или тройниковое подключение потребителей к водопроводу

Имеется большой недостаток в том, что тройниковая схема разводки больше подходит для небольшого частного дома в один этаж и с малым количеством подключенных сантехнических приборов. Приборы также должны еще и находится на небольшом расстоянии друг от друга, так как при одновременном использовании точек водоснабжения, резко падает давление воды в более дальней точке.

Тройниковая схема разводки заключается в последовательном монтаже от стояков (горячее и холодное водоснабжение) общих трубопроводов с последующим подключением каждого прибора через тройники.

Последовательное соединение водопровода в ванной комнате

Схема довольно проста, но для больших частных домов лучше выбрать другой вариант внутренней разводки.

Параллельное коллекторное подключение водоснабжения

Принцип коллекторного подключения водоснабжения в частном доме заключается в том, что используется коллектор («гребенка») и от него выполняется разводка отдельного трубопровода к каждому сантехническому прибору.

Параллельное или коллекторное подключение потребителей к водопроводу

Коллектор представляет собой конструкцию с одним входом и несколькими выходами для воды на каждый прибор. Вход всегда имеет больший диаметр, а выходы меньший. Таким образом, в коллекторе создается некоторый запас воды для использования нескольких сантехнических приборов одновременно с одинаковым давлением.

Монтаж коллектора в туалете

Перед «гребенкой» монтируется фильтр для очистки воды и редуктор давления.
На каждом выходе из коллектора подключена запорная арматура (кран, вентиль). Данный момент позволяет выполнять срочный ремонт отдельного сантехнического прибора. И при ремонте не надо отключать все остальные точки водоснабжения.

Коллекторная схема разводки более дорогостоящий вариант, так значительно увеличивается протяженность монтируемых трубопроводов, требуется большее количество фитингов.

Однако, для большого загородного дома и с большим количеством сантехприборов, это наиболее оптимальный вариант для комфортного использования водоснабжения.

Узел коллектора обычно монтируется в отдельных помещениях (котельная, бойлерная). Можно выполнить его установку в подвале. В двухэтажных и более 2-х этажей домах коллекторы монтируются на каждом этаже. В любом случае необходимо иметь свободный к ним доступ на случай экстренного ремонта системы водоснабжения.

Для домов малой площади есть возможность выполнить монтаж коллектора в санузле (обычно за сливным баком унитаза).

Инструкция по монтажу узла коллектора

Колектор («гребенка») должен иметь необходимое количество выводов для всех сантехнических приборов. Хорошим вариантом будет монтаж коллектора с резервными выходами для подключения дополнительных приборов в перспективе. Резервные выходы закрываются заглушками.

Монтаж коллекторов горячего и холодного водоснабжения

Порядок монтажа гребенки:

1. В месте установки коллектора первым делом на подающем стояке выполняется монтаж запорной арматуры. Это требуется на случай отключения всей системы водоснабжения.
2. После монтируются очистные фильтры для задержки как крупных, так и более мелких взвесей в воде.
3. Устанавливается обратный клапан. Он предотвращает обратную подачу воды в случае уменьшения давления в системе водоснабжения.
4. Монтируется узел коллектора в сборе.

В продаже имеются «гребенки» многих видов. Они изготавливаются из латуни, полипропилена.
Коллекторы продаются часто с двумя или четырьмя выходами, для большего количества выходов, «гребенки» соединяются между собой.
Можно выполнить устройство коллектора своими руками, часто их выполняют из полипропиленовых элементов.

Прокладка труб

Монтаж трубопроводов внутреннего водоснабжения может быть выполнен как в скрытом, так и в открытом вариантах. Оба эти вида имеют свои плюсы и минусы.

Как спрятать трубы в ванной: 5 возможных решений

В новых домах сейчас чаще используют скрытый монтаж системы водоснабжения. При этом способе значительно улучшается внешний вид помещений. Можно «спрятать» трубы под листами гипсокартона, в кирпичных или пеноблочных стенах выполняются штробы для скрытия коммуникаций.

Скрытая система

При скрытом монтаже, необходимо оставлять небольшие зазоры между стеной и трубой для ремонтных работ. В случае замоноличивания коммуникаций, хорошим вариантом является укладка трубопровода в специальный кожух, т.е. выполняется монтаж в трубу большего диаметра. Так при ремонте легко извлекается демонтируемый элемент и не надо делать разборку в данном месте стены перфоратором.

Скрытая прокладка труб в ванной комнате

Скрытый способ водопровода хорош, но при ремонте придется приложить дополнительные усилия и затраты.

Еще одним минусом является то, что не всегда сразу можно заметить возможную протечку в системе, вода иногда сочится даже на некотором расстоянии от места повреждения.
Отметим, что скрытый способ разводки подходит для трубопроводов из полипропилена, металлопластика и меди (довольно дорогой вариант монтажа).

Нельзя скрывать резьбовые соединения водопровода.

Открытая система

Открытый способ монтажа системы водоснабжения более прост в выполнение и более приемлем при ремонтных работах. Только придется довольствоваться менее привлекательным видом в помещениях, особенно это будет заметно в жилых помещениях. Этот вариант выполняется после завершения отделочных работ.

Открытая система монтажа водопровода

Такой способ подойдет, если в доме уже сделан ремонт, а только сейчас появилась возможность организовать водопровод. В таком случае выполнить разводку воды в частном доме своими руками проще открытым способом.

Для открытого способа укладки водопровода подойдут металлопластиковые или полипропиленовые трубы.

Монтаж узлов системы водоснабжения

Монтаж водопровода в частном доме может выполняться в любой последовательности. Все зависит от того что смонтировано и есть на данный момент.

При строительстве с нуля обычно начинают с источника водоснабжения: бурения скважины или строительстве колодца. И выполняют монтаж уличного водопровода.

При наличии центрального водопровода, можно выполнить внутренние работы и затем подключить все к водопроводу. Эти занимаются специальные службы горводоканала.

При использовании скважин, колодцев необходимо сначала подключить насосную станцию.
Подключение насосной станции

Какую насосную станцию использовать для водоснабжения. Все зависит от глубины забора воды. Если разность высот между уровнем воды и верхней точки забора воды (умывальника, душа, например на 2 этаже), то не стоит покупать насосную станцию в сборе.

Сборка насосной станции

Для больших глубин нужно использовать погружные насосы, подключенные к гидроаккумулятору и реле давления.

Использование глубинного насоса и гидроаккумулятора для сборки насосной станции

Для подключения понадобится:

• труба нужного диаметра (25мм, 32мм) в зависимости от типа насоса;
• обратный клапан, он не дает вылиться воде из системы после отключения насоса;
• фильтр-сеточка, для очистки воды от мелкого мусора;
• фитинги для соединения.

Насосную станцию нужно установить в кессоне, в подвале, в помещении.

Важно чтобы температура воздуха была выше нуля градусов в холодный период.

Очистка воды

Перед использованием воды ее лучше очистить. Сегодня н рынке представлены различные очистные фильтры. Можно приобрести фильтры грубой и тонкой очистки. В виде колб со сменными фильтрами. А также смягчители воды.

Подключение фильтра грубой очистки к водопроводу

Не стоит использовать дорогое оборудование и производить очистку воды непосредственно на входе в дом. Чтобы уменьшить расходы по очистке, можно использовать несколько типов фильтров.

На входе использовать недорогой фильтр грубой очистки. Это позволит Вам получить очищенную воду для таких приборов как душ, туалет стиральная машина.

Устройства для уменьшения жесткости воды. Рекомендуется устанавливать перед стиральной и посудомоечной машинами

На входе стиральной машины желательно подключить смягчитель воды, он обезопасит стиральную машину от накипи. Если же стиральная машинка все же загрязнилась, узнайте, как ее почистить в статье: «Как и чем почистить стиральную машинку: лучшие средства, надежные и быстрые методы»

На кухне используйте систему тонкой очистки, что позволит получать чистую воду для питья.

Подключение системы полной очистки для получения чистой питьевой воды

Проектируя систему водоснабжения, помните, что чем она сложнее, тем проще при эксплуатации. Но в тоже время сложнее в ремонте. Требуется постоянно выполнять профилактические работы – очистку скважины, замена фильтров, регулировку реле давления, обслуживание и ремонт кранов.

Если Вы сами выполняли монтаж водопровода, то и сами сможете выполнить это. Если у Вас есть практические навыки обустройства водопровода, и, по вашему мнению, мы что-то упустили, напишите нам об этом в комментариях.

проектирование и монтаж своими руками

Ваш частный дом оборудован автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь полностью независимые коммуникации очень удобно. У вас нет практического опыта обустройства водопровода и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с задачей. Ведь без еды человек способен прожить больше месяца, а без воды и трех дней не протянет. Поэтому организация бесперебойной подачи воды из скважины – первоочередная задача в вашем дневнике.

На помощь придут полезные рекомендации по обустройству водопровода, собранные из нашей статьи.

Здесь вы также найдете пошаговую инструкцию с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы выбрали видео о самостоятельной организации автономной системы водоснабжения из скважины.

Содержание статьи:

• Вода для автономного водоснабжения
• Типы скважин для частного водоснабжения
• Тонкости обустройства водопровода
  • Этап №1 – Выбор подходящего места
  • Этап №2 – Определение общей схемы
  • Этап №3 – Планировка и расстановка оборудования
  • Этап №4 – Особенности прокладки труб
• Выводы и полезное видео по теме

Вода для автономного водоснабжения

В первую очередь необходимо разобраться, какая вода подходит для устройства автономного водоснабжения.

Если представить все просто и доступно, то подземные воды бывают трех видов.

• Высококачественный . То, что успело просочиться в почву, но еще не стало устойчивым водоносным горизонтом. Самое слабое качество воды. Узнать это несложно – уровень зависания сильно меняется в зависимости от сезона. Не подходит для питьевой воды.
• Подземные воды . Более устойчивые водоносные горизонты. Глубина от нескольких метров от поверхности до нескольких десятков. Именно они в основном используются для устройств автономного водоснабжения.
• Вода артезианская . Самые глубокие и старые водоносы. Глубина может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть чрезмерно жесткой, насыщенной различными минералами.

Вода, добытая из автономного источника, должна пройти цикл комплексных исследований в СЭС или другой аккредитованной организации.

По результатам проведенных анализов делаются выводы о возможности его использования в качестве питьевого или технического.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распределения подземных вод

Организация, проводившая анализ воды, может рекомендовать оптимальную схему очистки, если технический вариант после фильтрации может приобрести питьевую категорию.

Виды колодцев для частного водоснабжения

Непригоден для питья, напорный вполне пригоден для полива огорода, уборки и подобных нужд. Проще и дешевле получить его, установив иглу-дырку, также называемую . Представляет собой колонну из толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец — самый простой и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонки оборудовано наконечником и фильтром, устроенным непосредственно в стенках водогазовой трубы. Абиссинский колодец не бурят, а забивают в землю с помощью увесистой женщины, которая крепится к тросу, перекинутому через блок.

Это самый дешевый и простой способ получения воды для временного водоснабжения. Для дачников, которым нужна только техническая вода и только летом.

Фотогалерея

Фото

Комплект оборудования для абиссинского колодца

Устьевая игла

Абиссинский колодец в подвале дома

Полив песка из игольчатого колодца

Водоснабжение на оба колодца технических и питьевых целей. Все зависит от конкретной гидрогеологической обстановки на дачном участке.

Если водонос сверху перекрывает слой водоупорного грунта, то вода вполне может быть питьевого стока.

Водоблокирующие грунты, препятствующие проникновению воды, препятствуют проникновению бытовых сточных вод. Если содержащий воду песок не имеет естественной защиты в виде суглинка или твердой супеси, о питьевых целях, скорее всего, придется забыть.

Стенки колодца армируются колонной из стальных обсадных труб, соединенных между собой муфтами или сваркой. В последнее время широко используется полимерный кожух, востребованный частниками из-за доступной цены и коррозионной стойкости.

Конструкция скважины на песок предусматривает установку фильтра для предотвращения проникновения гравийной и крупной песчаной взвеси в ствол скважины.

Скважина на песок обойдется значительно дороже, чем абиссинская, но дешевле бурить в скальных грунтах

Рабочая часть должна выступать за пределы водоносного горизонта не менее чем на 50 см вверх и вниз. его длина должна быть равна сумме мощности водоносного горизонта и запаса не менее 1 м.

Диаметр фильтра должен быть на 50 мм меньше диаметра корпуса, чтобы его можно было свободно погружать и извлекать из бочки для чистки или ремонта.

Колодцы, ствол которых заглублен в скальные известняки, могут обходиться без фильтра и частично без обсадной трубы. Это самые глубокие водозаборы, извлекающие воду из трещин в коренных породах.

Служат дольше аналогов, зарытых в песок. Процесс заиления в них отсутствует, так как в толще водосодержащих грунтов отсутствует глинистая взвесь и мелкие песчинки.

Риск бурения артезианской скважины заключается в том, что может не быть обнаружена зона трещины с подземными водами

Обсадная колонна артезианских скважин устроена по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

При глубине более 100 м допускается применение асбестоцементных труб или бурение скважины без обсадной колонны, если нет необходимости усиления скальных стенок гидротехнического сооружения.

Если артезианская скважина перекрыла более 10 м трещиноватых пород, содержащих подземные воды, то устанавливается фильтр. Его рабочая часть обязана перекрывать всю толщу подаваемой воды.

Схема водопровода автономного дома с одним фильтром типовая для артезианских скважин, не требующих многоступенчатой ​​водоподготовки

Тонкости обустройства водопровода

Процесс обустройства автоматизированной системы прямо на дом для удовлетворения хозяйственно-бытовых нужд можно разделить на несколько этапов. Разберем каждый из них подробнее.

Этап №1 — Выбор подходящего места

В первую очередь необходимо определить место расположения колодца. Когда-то предпочитали бурить прямо под домом — тогда кухни часто устраивали в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположении проблематично при необходимости. А если он выйдет из строя, то сверлить новый и вовсе невозможно. Так что лучшее место для колодца где-то снаружи, хотя и не очень далеко.

Обязательно учитывать санитарные нормы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика с глинистыми грунтами: суглинками, супесями.

Наличие песка, способного пропускать и «поглощать» бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между колодцем и поверхностными источниками загрязнения допускается 20 м, так как колодец считается защищенным водозаборным пунктом

Следует помнить, что чем дальше водозаборный пункт от водозаборного пункта, тем больше средств будет потрачено на . Дачникам, прокладывающим на участке летний водопровод, удаленность от источника не слишком интересна.

Имейте в виду любители постоянного проживания за городом. Ведь для строительства стационарного водопровода потребуется вырыть траншею.

Абиссинский колодец и неглубокие колодцы не должны располагаться ближе 5 м от фундамента. Удаляя подземные воды, они одновременно будут утаскивать частицы рыхлого грунта и постепенно подмывать горную породу.

Со временем процесс такого ослабления может привести к просадке и деформации фундамента. Но глубокие скважины практически не влияют на свойства подстилающих пород.

Галерея изображений

Фото

Неглубокая скважина

Поиск места для глубокого колодца

Кессон для источника воды

Оптимальная длина трубы

Этап №2 — определение общей схемы

Конструктивно вся схема выглядит просто. Основным элементом является насос. Он поднимает воду из глубины. Могут располагаться непосредственно в скважине () или работать на поверхности () Первый вариант предусматривает забор воды с большей глубины.

Внутренний водопровод устроен либо с накопительным баком, расположенным на чердаке, из которого вода самотеком поступает к потребителю, либо с гидропневматической установкой, расположенной в подвале или первом этаже

Второй удобнее в монтаже и обслуживании, предпочтительнее для больших сезонных перерывов (на даче, например). А вот поверхностный насос не обеспечивает подъема с глубины более 8 метров.

Здесь также следует учитывать вынос по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте равны метру подъема. Кстати, еще одна причина сильно не выносить колодец из дома.

Галерея изображений

Фото

Подготовка гидроаккумулятора к подключению

Фланцевое уплотнение конденсата

Привинчивание выхода к гидробаку

Присоединение водопроводной трубы к отводу

Далее вода поступает. Это стальной или пластиковый бак. Он имеет резиновый резервуар, куда нагнетается воздух.

Этот сжимаемый объем создает давление в системе и вытесняет воду к точкам разбора — вода, как известно, не сжимается, но этим свойством обладает воздух.

Автоматика контролирует перепады давления. Когда давление падает ниже заданного уровня, включается насос; когда он достигает, он выключает его. Это создает стабильное давление в системе и нормальный приток воды к точкам разбора.

Мощность и объем гидроаккумулятора (и помпы) подобраны с небольшим запасом, исходя из пикового расхода. То есть плюс все пункты: унитаз, раковина, душ и так далее. Если есть сезонный полив, то он тоже учитывается в расчете.

Типовая схема водоснабжения частного дома из колодца, оборудованного кессоном

В комплект кроме насоса и привода входят, препятствующие забросу воды обратно в колодец, предохранительный клапан, различные датчики и реле , клапаны и фильтры.

Песчаные косые фильтры являются обязательными и предотвращают попадание песка в систему. А вот фильтры тонкой очистки нужно подбирать исходя из состава пластовой воды.

Все линии автономной сети водоснабжения должны быть перекрыты запорной арматурой. Желательно, чтобы соединения были выполнены разборными — с помощью так называемой «американки».

Но в целом конечная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на основе насоса и аккумулятора всегда остается неизменной.

Схема водоснабжения из колодца не очень сложна и может быть собрана своими руками

Этап №3 — компоновка и расстановка оборудования

При монтаже воды из колодца своими руками чаще всего сложно разместить оборудование. Есть много вариантов.

Рациональнее всего признать — специальный колодец у колодца, где расположены все механизмы. Получается, что техника находится непосредственно в точке водозабора и затраты на транспортировку по горизонту минимальны.

Второй плюс — тишина в доме. Насосная станция – достаточно шумное устройство, поэтому размещение ее за периметром жилого помещения оправдано.

Часто оборудование насосной станции устанавливают прямо в кессоне скважины — в доме тише

Кессон представляет собой армированный и утепленный приямок с утепленным перекрытием, заглубленный на глубину ниже расчетной температуры промерзания.

Это исключает промерзание кессона — дело в том, что температура на земле на этой глубине примерно неизменна круглый год и всегда плюсовая.

Так при нормальном утеплении стен и оголовка кессона риск понижения температуры отсутствует. Наземные конструкции в таких случаях работают гораздо хуже.

Если устройство кессона невозможно по техническим причинам, устье скважины закрывают герметичным оголовком

Если нет возможности построить кессон, то все оборудование можно разместить в доме.

Хорошо, если для этих целей будет выделено отдельное помещение.

При обдуманном размещении техники она не занимает много места в выделенном под нее помещении

Если нет возможности выделить для таких целей отдельную изолированную площадь, можно использовать для этого санузел.

Но если там нет места, то можно посмотреть шкафчики под раковиной на кухне.

Накопительный бак, фильтры для очистки воды и систему отопления лучше размещать в специально устроенном техническом помещении

Часто размещают под лестницей или в кладовой, для таких целей хорошо подходит подвал или даже погреб — этот тип оборудования не такое громоздкое и неприхотливое.

Здесь главное не место установки, а ее правильность. А само расположение никак не влияет на качество работы. Для удобства доступа — да. Но не для работы.

Разместить оборудование можно в кухонном шкафчике под мойкой – это один из самых популярных вариантов размещения оборудования

Этап №4 – особенности укладки труб

Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, прочные, надежные. Они не боятся коррозии; на внутренней поверхности не образуется бактериальный налет.

Они выдерживают удары водой, выдерживают замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Они просто гнутся и режут. Допускается укладка непосредственно в землю.

Утепление входа на пути от колодца к дому никогда не бывает лишним. Особенно, если в регионе холодные зимы

На участке вне дома трубы прокладываются на глубине ниже точки замерзания. В крайнем случае есть специальный низкотемпературный нагревательный кабель, который пропускается в трубу и подключается к электрической сети.

Не замерзает вода внутри магистрали даже в сильные морозы. Но это лишние энергозатраты – гораздо проще и эффективнее просто проложить трубу немного глубже.

При прокладке стационарного трубопровода ниже глубины сезонного промерзания грунта изолируется только участок выше уровня промерзания

Ввод водопровода из колодца в дом также лучше производить на глубине, под землей. Если это невозможно и приходится вести трубу в дом через подвал, то этот участок подлежит обязательному утеплению.

Причем утепление должно начинаться даже ниже уровня замерзания.

Если планируется вывод подводящей трубы в пределах зоны промерзания, ее необходимо утеплить — при этом утепление следует начинать с участка, расположенного ниже расчетной глубины промерзания

Уже в доме монтаж можно производить любым способом: трубы ПВХ, медь, сталь и так далее — кому как удобнее и проще.

Главное, чтобы было надежно и добротно.

Грамотное устройство подачи воды из скважины в частный дом гарантирует надежность системы и отсутствие поломок оборудования

Много вопросов вызывает расположение датчиков и их ассортимент, правила установки запорной и предохранительные клапаны.

Выводы и полезное видео по теме

Лучшим подспорьем для объяснения таких темных мест является видео ниже.

Только помните принцип: всегда брать все параметры с запасом.

Соорудить водопровод из скважины можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.

Если есть большие сомнения в своих силах, то лучше пригласить специалистов. И хотя такой вариант будет стоить дороже, чем обустройство своими руками, результат вас порадует. Кроме того, вы можете сэкономить энергию и личное время.

Есть ли у вас опыт самостоятельного обустройства скважины и прокладки водопровода? Или вы столкнулись с определенными трудностями при построении системы водоснабжения? Поделитесь своим опытом в комментариях к нашей статье.

Часто задаваемые вопросы — Частные скважины | Mass.gov

Что такое частные системы водоснабжения, кто их регулирует, рекомендации по тестированию и многое другое.

Что такое частное водоснабжение [частная скважина]?

Частное водоснабжение поставляет воду для потребления людьми и состоит из системы, которая имеет менее пятнадцати соединений и либо (1) обслуживает менее двадцати пяти человек, либо (2) обслуживает в среднем двадцать пять или более человек в день в течение менее шестидесяти дней в году. Термин «частный колодец» обычно используется для колодца, который обеспечивает питьевой водой дом для одной семьи.

Кто регулирует частные колодцы?

В соответствии с Общим законом штата Массачусетс (MGL Ch.111 s.122) местные советы по здравоохранению (BOH) имеют основную юрисдикцию в отношении регулирования частных колодцев. Местный BOH уполномочен принять Положение о частных колодцах, которое устанавливает критерии для размещения частных колодцев, строительства, качества и количества воды.

Кто может пробурить скважину?

В соответствии с требованиями 310 CMR 46. 00 только бурильщики скважин, зарегистрированные в штате Массачусетс, имеют право устанавливать скважины в Содружестве. Сюда входят все типы конструкций колодцев, как для питьевых, так и для непитьевых целей.

Дополнительные ресурсы для

Где я могу найти информацию о моей скважине (отчет(ы) о завершении скважины)?

После установки скважины бурильщик должен предоставить копии отчета о завершении скважины в местный BOH и программу бурения скважин MassDEP. Связавшись с любым офисом, вы сможете получить копию отчета о завершении скважины, в котором содержатся сведения о строительстве скважины и геологические описания.

Когда следует проверять воду из колодца?

MassDEP рекомендует потенциальным покупателям жилья перед покупкой проверить воду в доме с частным колодцем. После того, как вы приобрели дом, интервал между проверками качества воды обычно может исчисляться годами, если колодец правильно построен и расположен в безопасном районе.

Однако следующие условия потребуют более частого тестирования:

• Сильно застроенные районы с землепользованием, в котором используются опасные химические вещества.
• Недавние работы по строительству или ремонту скважин. MassDEP рекомендует сдавать бактериальный тест после любого ремонта скважины, модификации насоса или сантехники, но только после дезинфекции и основательной промывки системы водоснабжения.
• Концентрации загрязняющих веществ выше государственных или федеральных стандартов, обнаруженные в ходе более ранних испытаний.
• Заметные изменения качества, такие как изменение качества воды после сильного дождя, продолжительной засухи или необъяснимое изменение в ранее безаварийном колодце (т. е. странный вкус, мутный вид и т. д.)

При взятии любого образца MassDEP рекомендует брать его после сильного ливня. Эти события, как правило, указывают на неправильную конструкцию скважины или плохую фильтрацию грунта.

На что проверять воду?

Сначала свяжитесь с вашим Управлением здравоохранения, чтобы узнать, существуют ли какие-либо специальные тесты качества воды, требуемые местным Положением о частных скважинах. MassDEP рекомендует, чтобы владелец колодца проверял как минимум параметры, перечисленные в брошюре EPA «Защити свою семью: руководство по проверке качества воды для частных колодцев». один раз в десять лет (за исключением бактерий и нитратов/нитритов, пробы на которые следует брать ежегодно) или в соответствии с иными требованиями местного управления здравоохранения.

Где можно проверить воду?

MassDEP рекомендует использовать сертифицированную государством аналитическую лабораторию для всех испытаний качества воды. Местные нормативные акты о частных скважинах могут предусматривать использование лаборатории, сертифицированной государством. Доступный для поиска список лабораторий, сертифицированных MassDEP, можно найти по адресу: https://eeaonline.eea.state.ma.us/DEP/Labcert/Labcert.aspx. Инструкции по использованию этой базы данных см. по ссылке ниже.

Дополнительные ресурсы для

Кто оплачивает тестирование воды?

Стоимость анализов качества воды несет владелец частного колодца.
