СИП-панели: что это такое — фото домов из SIP панелей, отзывы, плюсы и минусы

Современных стройматериалов для строительства энергоэффективных частных домов по приемлемой цене на рынке имеется немало. И далеко не последнее место среди них занимают СИП-панели. Малоэтажные дома из этого конструкционного материала экономически выгодней бетонных и кирпичных строений. Отзывы о таком жилье их владельцы оставляют на форумах самые положительные. Плюсы его неоспоримы, а минусы в большинстве своем просто мифы.

Содержание

  1. Что это такое
  2. Плюсы и минусы
  • Отзывы владельцев
  • Виды и характеристики
  • Фото домов

    • Что такое SIP-панели?

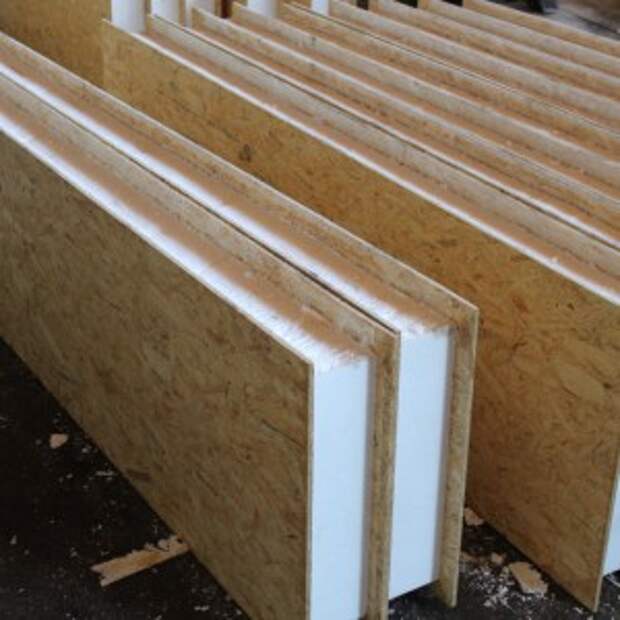

    SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри. Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.

    Схема устройства SIP-панели

    Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.

    После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.

    Схема устройства несущих стен из СИП-панелей

    Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м. Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.

    Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.

    Плюсы и минусы СИП-панелей

    Среди достоинств дома из панелей упоминания стоят:

    • Малый вес – квадратный метр структурной плиты с пенополистиролом в качестве утеплителя весит меньше 20-ти кг;

    • Минимальные сроки строительства – дом с мансардой возводится всего за 20–25 дней, уже через три недели можно будет делать на его фоне фото для выставления в соцсетях;

    • Высокая теплоэффективность – плиты стандартной толщины в 17 см достаточно для возведения теплого коттеджа в подавляющем большинстве российских регионов;

    • Повышенная шумоизоляция стен – все используемые при изготовлении стройматериала утеплители отлично препятствуют проникновению в дом уличных звуков;

    • Отсутствие нерабочих сезонов – коттеджи из СИП-панелей можно строить в течение всего года;

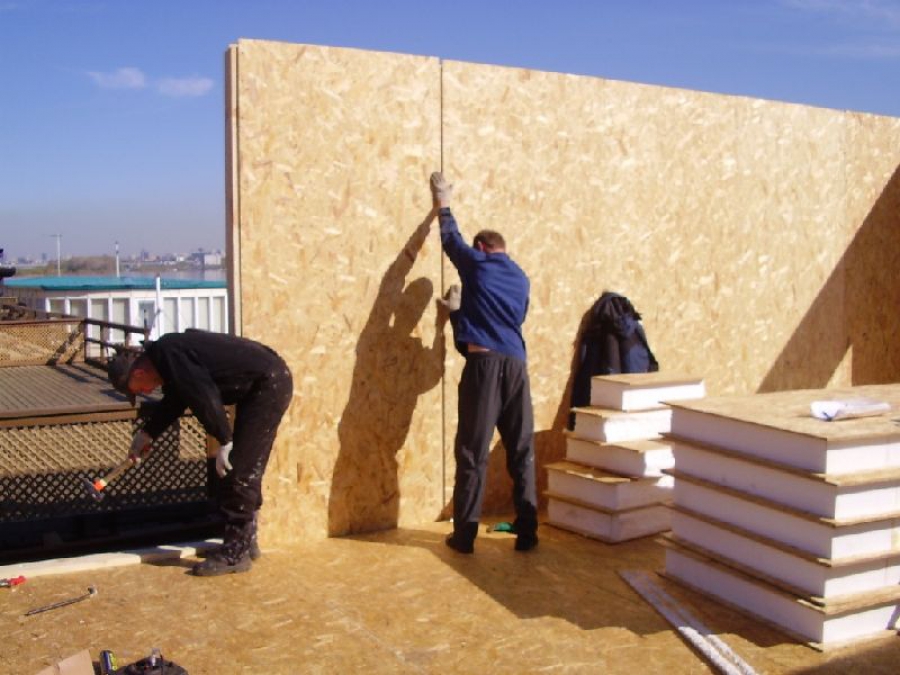

    • Предельная простота сборки здания – купленную плиту надо лишь раскроить на нужные детали, а для их монтажа достаточно будет пары человек.

    Она достаточно прочная

    Сделанные по всем нормам технологии панелей устойчивы к плесени и грибку, а также выдерживают значительные поперечные и продольные нагрузки. Для усиления им в торцы вкладывается обычный либо клееный брус.

    Среди недостатков у SIP-панели числятся:

    • Вредность в плане экологии – клеящие составы в ОСП и пластик в утеплителе назвать экологически безвредными сложно;

    • Горючесть – несмотря на антипиренные пропитки дом из этого стройматериала полностью обезопасить от огня не получится.

    Самый большой минус дома из СИП-панелей, как и любого другого деревянного, — это подверженность горению

    Претензии по поводу поселения грызунов в стенах из СИП во многом надуманы. Крысы в частном доме прогрызть могут даже бетонные стены. Утеплитель и плиты из древесной стружки им не помеха. Но вот селиться внутри панели они точно не будут. В пенополистироле есть специальные добавки, которые для них смертельны.

    С пожароопасностью такого строения спорить сложно. Но дом из бревна или профилированного бруса с этой точки зрения тоже назвать полностью безопасным нельзя. Везде, где в качестве стройматериала используется древесина, ее надо обрабатывать антипиренами. Только так можно снизить риски возникновения пожара.

    Отзывы владельцев домов из панелей

    По отзывам хозяев, дом получается теплым и комфортным. Единственная проблема для жильцов – это вентиляция. Подобные коттеджи напоминают термос с герметичными стенками. Вентиляционную систему в них проектировать зачастую приходится принудительную. Естественного притока воздуха не хватает. Стены из SIP его в дом просто не пропускают от слова «совсем».

    Положительные отзывы

    • В 4 раза прочнее деревянно-каркасных; в 2 раза теплее домов из дерева; в 5 раз быстрее в строительстве, чем дома из кирпича и газопенобетона; имеют увеличенную на 12 % полезную площадь при одинаковом пятне застройки; в отличие от каркасных домов не имеют «мостиков холода»; в отличие от газопенобетонных, деревянных и кирпичных домов не дают усадки; в отличие от каркасных и газопенобетонных домов не содержат летучих элементов; не подвержены гниению, поражению насекомыми и значительно меньше каркасных домов поражению грызунами; абсолютно безопасны для человека и окружающей среды легки в отделке, т. к. имеют идеально ровные поверхности стен и углы. © ССергей, forumhouse.ru.

    • Построил каркасный дом с отцом и друзьями за три месяца , третий год стоит, полет нормальный. © Revolt, forum.onliner.by.

    • И я буду сам строить из сип-панелей на курьих ножках (сваях) — строится быстро. а время — деньги. Построй дом из силиката,а потом облепи его пенопластом.чтобы тепло было)) испарений нет? + в фундамент полстоимости дома влить. Только сип. главное приточку и вытяжку грамотно продумать. из чего еще можно построить дом в 120кв за 25-30 тыс? © LANTAN, forum.onliner.by.

    • Строю сип панельные дома с 2010 года в основном в подмасковье, общаюсь с бывшими заказчиками все очень довольны дома теплые, быстро собираются, стены идеально ровные(отделывать любота), за эти годы навозил себе плит и за зиму пока дома собрал себе дом и накрыл. коменты типа развалится пишет тот кто строил из блоков и вбухал кучу бабла времени и нервов. стройте не сомневайтесь быстро недорого тепло надежно. © sanik1975, forum.onliner.by.

    • Не знаю, насколько ЭКО-логично все это, но вполне логично, что те, у кого нет такого дома, настаивают, что такие дома плохи, а те, у кого есть такой — дом — что они хороши. У меня есть! Поэтому я остановлюсь на том, что прежде, чем разрешить эти технологии (особенно за границей) настоящие специалисты этого дела оценили риски. Вообще я стараюсь поменьше думать, как много вредного в нашей повседневной жизни — что мы едим, чем дышим, во что одеваемся, чем пользуемся…. А еще сколько теряем здоровья, конфликтуя (в том числе вируально)
      С нетерпением жду тепла и схода снега на даче, чтобы приступить к отделке нашего такого аккуратненького домика, который ждет, когда мы среди лавины забот выделим ему время…© Лесная дача, dacha.wcb.ru.

    • Согласен, это современная технология, начинали свою деятельность с домов из рубленного бревна, со временем поняли, люди хотят что-то экономичное, быстровозводимое и теплое. Построил один раз и забыл. Никакой конопатки не надо. Есть действительно один минус из сип панелей, плохая шумоизоляция. Но это решается листами гипсокартона при внутренней отделке. © alexandermos77, dacha.wcb.ru.

    Отрицательные отзывы

    • Теперь вы будете знать, что действительно останется от вашего SIP дома в случае пожара. Ничего! На тушение SIP дома, потребовалось 5 машин пожарной службы и 2 машины на утро следующего дня. © ВладимирБаринов, forumhouse.ru.

      Был построен дом 8,5 м х 9,5 м в 2 полных этажа


      Дом подожгли детишки


      Всё сгорело полностью

    • Дома, построенные по этим технологиям стоят 10-20-30 лет, но к сожалению, не здесь, а за рубежом. Наша консервативность в строительстве пока мешает новым технологиям, хотя в других
      сферах мы новые технологии принимаем. © fabhouse, forumhouse.ru.

    • 1. никому не известный уровень неээкологичности. Одни хвалят другие пугают. Стены желательно полностью изолировать от жилого помещения пленкой или гкл или чем то подобным, нейтральным для человека и не пропускающим воздух (это мое мнение а не знание), на пол — стяжка, подвесной потолок и вроде изолировали

      2. звукоизоляция

      3. при пожаре лучше не тушить (если тушим не дышать), это так на минуточку почти всех домов касается кроме средневековых замков

      4. дом не «дышит», нужна система вентиляции или проветривание

      5. Камин можно поставить, но топить скорее всего придется аккуратно. Дом сразу нагреется до высокой температуры, жарко будет, придется окнами регулировать. © a5501040, dacha.wcb.ru.

    • Тут передача по телевизИру была про дома из СИП-панелей. Купленные люди Владельцы очень лестно отзывались о своих приобретениях. Через фразу, слышно словосочетание ЭКО-дом.
      Никто не скажет, почему конструкцию из смолы и фенолов, называют ЭКО-дома? © Маэстро, dacha.wcb.ru.

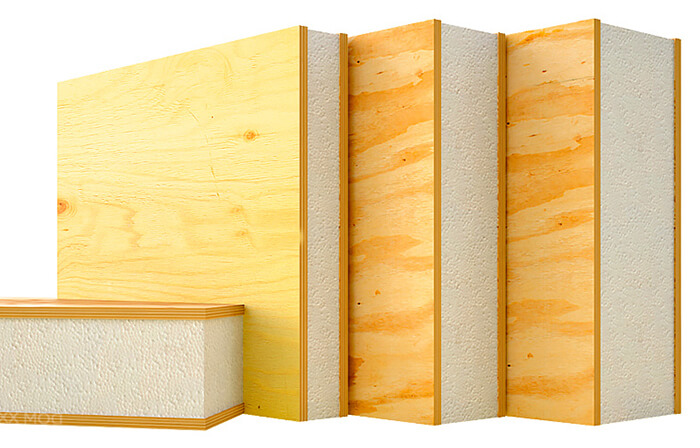

    Виды и характеристики панели

    Утеплителем в структурных изоляционных панелях может быть:

    1. Пенополистирол.

    2. Пенополиуретан.

    3. Базальтовая минвата.

    При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

    Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

    Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

    Таблица размеров панелей

    ВидТолщина
    ППС    		Толщина
    OSB    		ТолщинаДлинаШиринаМасса
    SIP-Панель
    2500*1250*118    		100 мм9 мм118
    мм    		2500
    мм    		1250
    мм    		42 кг
    SIP-Панель
    2500*1250*124    		100 мм12 мм124
    мм    		2500
    мм    		1250
    мм    		53 кг
    SIP-Панель
    2800*1250*124    		100 мм12 мм124
    мм    		2800
    мм    		1250
    мм    		60 кг
    SIP-Панель
    2500*1250*174    		150 мм9 мм168
    мм    		2500
    мм    		1250
    мм    		45 кг
    SIP-Панель
    2500*1250*174    		150 мм12 мм174
    мм    		2500
    мм    		1250
    мм    		56 кг
    SIP-Панель
    2800*1250*174    		150 мм12 мм174
    мм    		2800
    мм    		1250
    мм    		63 кг
    SIP-Панель
    2500*1250*218    		200 мм9 мм218
    мм    		2500
    мм    		1250
    мм    		48 кг
    SIP-Панель
    2500*1250*224    		200 мм12 мм224
    мм    		2500
    мм    		1250
    мм    		59 кг
    SIP-Панель
    2800*1250*224    		200 мм12 мм224
    мм    		2800
    мм    		1250
    мм    		66 кг

    Таблица характеристик панелей

    ХарактеристикаЗначениеКомментарий
    Прочность1,5 кгс/см² — 1,8 кгс/см²SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
    Объемный вес25 кг/м³ /35 кг/м³ / 50 кг/м³Вспененный полистирол
    Теплопроводностьпенополистирольные 0,037 -0,04 Вт/(м·°С)
    минераловатные 0,047-0,07 Вт/(м·°С)
    уретановые 0,028 Вт/(м·°С)    		—
    Нарушение геометрииНетПлита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
    Подверженность болезнямНетВ состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
    УсадкаОтсутствуетСразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
    ВодопоглощениеПСБ 0,5%-2,1%
    OSB3%-12%    		За 24 часа
    ОгнестойкостьIII степень огнестойкостиСдерживания огня в течение 1 часа
    Звукопоглощение44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.На примере полистирола весом 25 кг/м³
    Максимальная этажность строения2 этажа + мансарда—

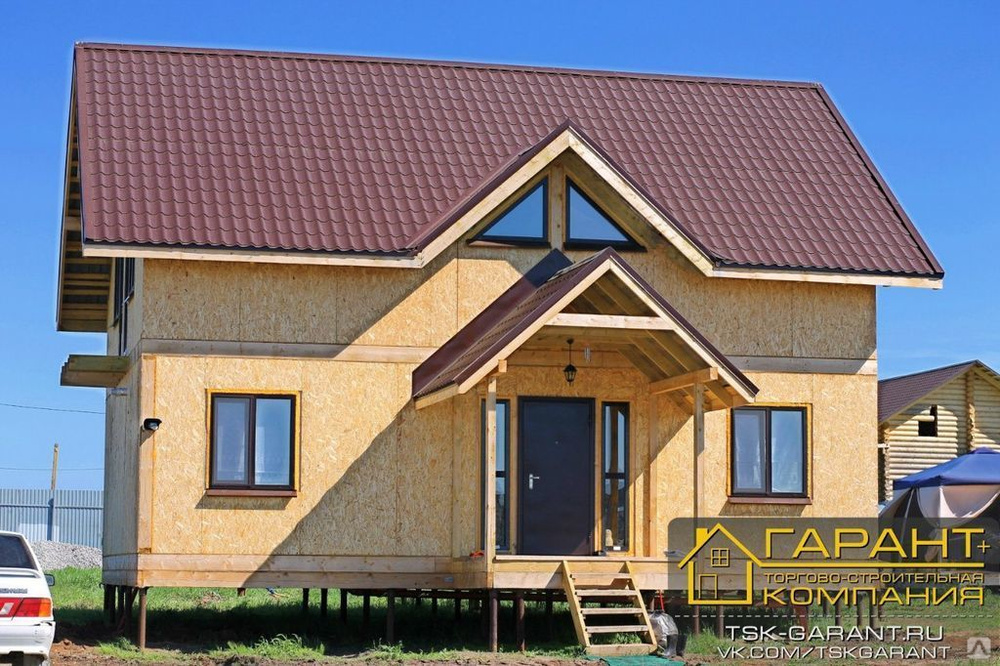

    Фото домов из панелей SIP

    Выбирая данный стройматериал, основное внимание необходимо уделить качеству склейки ОСП с утеплителем. У сделанных недобросовестным производителем панелей клей может быть нанесен неравномерно. А это прямой путь к расслоению SIP-плиты.

    В собранных из СИП-панелей домах самые низкие счета за отопление. Они выигрывают у многих конкурентов и по цене за квадрат. В сравнении с кирпичным или деревянным аналогом экономия составляет около 20–30-ти процентов.

    Такие дома позволяют использование необычной архитектуры


    Отделка дома никогда не выдаст, что дом из SIP


    Дома из панелей популярны за рубежом, особенно в Канаде


    Из этого материала можно строить даже такие огромные дома


    Ещё пример большого дома из СИП-панелей


    Дом был построен из SIP


    Ещё один вариант с отделкой клинкером


    Загородный одноэтажный дом


    Дом в США


    Дом из SIP на побережье


    Аккуратный дачный домик


    Панели необязательно отделывать сразу, зиму они простоят без проблем


    Отделка дома может быть абсолютно любая


    Дом из СИП-панелей можно облицевать кирпичом


    Можно отделывать деревом


    Можно оштукатурить


    Дома из такого материала прекрасно удерживают тепло


    Симпатичный домик из SIP


    Ещё один красивый вариант SIP


    Ровные стены панелей идеальны для отделки

    Читайте также про другие материалы для стен:

    Смотрите также видео о быстром строительстве дома из СИП-панелей:

    Читайте про другие материалы для дома:

    Дома из СИП-панелей 🏡 – Плюсы и минусы домов построенных по SIP технологии

    Дома из СИП-панелей имеют как и плюсы, так и минусы, но в основном бытует мнение, что такие дома имеют только недостатки. Хотя по данной технологии уже более полувека строят в Европе и США. Даже на Южном полюсе есть научная станция, построенная по СИП-технологии.

    Но тем не менее многие считают, что подобные дома практически игрушечные и жить в них невозможно. Хотя опыт людей, которые не побоялись и купили дом из СИП-панелей в «СитиСип» могут опровергнуть все мифы о панельно-каркасных домах.

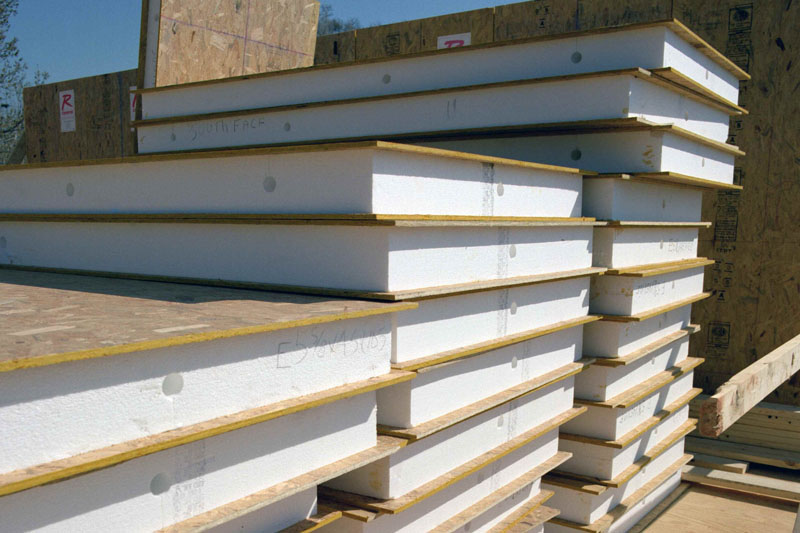

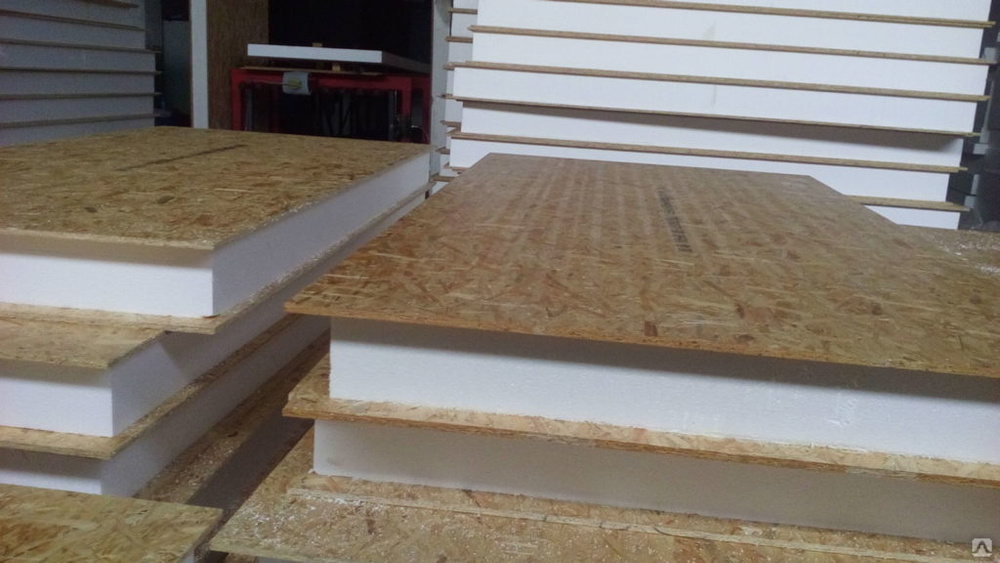

    Из чего делаются панели для домов

    СИП-панели, которые используются нами при строительстве, делаются на нашем собственном производстве. В основном все негативные отзывы о панельно-каркасных домах связаны с плохим качеством самих панелей, а их качество в первую очередь зависит от того, как они были изготовлены. Если был нарушен процесс производства, то, конечно, нечего говорить о том, что такой дом будет служить верой и правдой, и простоит заявленные сроки. И все минусы нивелируют все плюсы домов из СИП-панелей.

    Структурно-изоляционная панель состоит из:

    • ОСП,
    • Пенополистирола.

    При изготовлении все три слоя (два слоя ОСП и пенополистирол по середине) склеиваются под давлением около 20 тонн. Внутренний слой выступает не только как утеплитель, но и как конструктивный элемент, который удерживает параллельно друг другу плиты ОСП и обеспечивает повышение несущей способности.

    Сами панели способны выдерживать колебания температуры от -50 градусов по Цельсию до +50, а также горизонтальную нагрузку в 2 тонны, и вертикальную в 10 тонн.

    Плюсы домов из СИП-панелей

    Преимуществ домов из СИП-панелей в разы больше, чем минусов.

    Прочность

    Сами панели обладают высокой прочностью. Это связано с материалами, из которых они изготавливаются. Сама панель может выдержать вес внедорожника, а для того, чтобы даже просто вырвать из стены саморез требуется приложить усилия примерно в 130 кг.

    Прочность домов определяется еще и тем, что при строительстве используется каркас из бруса. Несущий каркас сам по себе может выдерживать невероятные нагрузки. А когда добавляются еще и стены из СИП, то и уровень предельных нагрузок увеличивается в разы.



    Устойчивость

    Дома по СИП-технологии часто строят в регионах, в которых не стабильная сейсмическая обстановка, то есть, говоря другими словами, частая опасность землетрясений. В силу того, что панельно-каркасные дома не монолитная постройка, в отличие от тех же кирпичных домов, они могут выдерживать движение земной коры до 6 баллов.



    Срок строительства

    Из предыдущего плюса СИП-панелей выходит этот – из-за того, что постройка не монолитная, срок строительства уменьшается. Такой дом можно построить всего за несколько месяцев, при чем большая часть времени уйдет на возведение фундамента и постройку каркаса, а не на сборку дома. Также одним из главных преимуществ панель-каркасных домов является то, что их можно строить не только в теплое время года, но и зимой. И последнее по многим причинам, например, стоимость строительства в холодное время года будет ниже, является даже более удобным. Единственное, что может помешать строительству – это продолжите



    Вес домов

    Панели являются современным и прочным материалом для строительства дома, но при этом они имеют совсем не большой вес. Что позволяет не тратить ни время, ни деньги на монолитный фундамент, который просто необходим, например, для возведения кирпичных построек.

    Для домов из СИП-панелей достаточно будет ленточного фундамента. Который и возводиться в разы быстрее, и стоит намного дешевле.

    Экономия на отоплении

    Сами панели обладают высокой теплоемкостью. Они намного дольше сохраняют тепло, но при этом в теплое время года они наоборот дольше сохраняют ночную прохладу. То есть зимой можно просто хорошо протопить дом ночью и практически не топить его днем.

    С помощью такого преимущества СИП-панелей можно серьезно сэкономить на счетах за отопление.



    Минусы домов из СИП-панелей

    Но при всех перечисленных преимуществах, у домов из СИП-панелей есть недостатки.

    Вентиляция

    Главным минусом СИП-панелей является то, что при постройке дома нужно обязательно продумать вентиляцию. Если этого не сделать, то в доме будет душно. Этот недостаток вытекает из преимущества СИП-панелей – теплоёмкости. Именно из-за того, что панели неохотно отдают тепло и необходимо делать продуманную вентиляцию, чтобы в доме всегда был свежий воздух.



    Пожары

    В целом, пожары происходят не потому что дома обладают низкой пожаростойкостью, а потому что жильцы не всегда своевременно проверяют состояния проводки. Так как именно она является самым частой причиной возгорания жилых домов.

    Сами панели обладают не высокой пожаростойкостью, но для ее повышения производители обрабатывают их специальными средствами доводя их безопасность до максимума. Дома возведенные по технологии строительства из СИП-панелей прослужат вам много лет при соблюдении правил пожарной безопасности.

    Грызуны

    Этот миф часто преподносится, как доказательство того, что дома плохие теми, кто против панельно-каркасных домов. Они утверждают, что мыши прогрызают ОСП и начинают жить в пенополистироле, но кто в здравом уме поверит, что грызуны по собственной воле будут грызть и есть пенопласт.



    Цены

    Цены на дома из СИП-панелей в разы ниже, чем на постройки из классических материалов. К тому же за одну и ту же цену дом, построенный по панельно-каркасной технологии будет в несколько раз больше, чем постройка из бруса.

    Выводы

    Исходя из всех достоинств и недостатков, можно сделать вывод, что за домами из СИП-панелей будущее. Они легкие, прочные, экономные, просты в уходе и постройке. В таком доме удобно жить, к тому же данная технология позволяет строить дома разных форм – круглых и несимметричных, квадратных и с мансардами, то есть выбирая постройку дома из СИП вы сможете реализовать все свои идеи!


    жилых SIP-проектов | Structural Insulated Panel Association

    Структурно-изолированные панели (SIP) подходят для всех типов домов, от роскошных с видом на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для конкретных типов и местоположений.

    К большинству индивидуальных проектов относятся следующие:

    • Фотографии экстерьера и интерьера
    • Наименование производителя СИП, проектировщика и строителя
    • Измерения производительности, такие как рейтинг HERS и результаты испытаний дверцы вентилятора

    Просмотрите эти справочники, демонстрирующие построенные в 2021 году SIP-конструкции, получившие награды Building Excellence Awards.

    • Look Book 2022 SIP Homes более 3000 кв. Фт
    • Look Book 2022 SIP Homes до 3000 кв. Фт
    • Look Book 2022 SIP Multifamily, Resovations and Homes Win Resitiarition и Homes Win Resivation Sip Sip Prop.

      3 Sisters High Performance SIP House
      Fort Worth, TX
      SIP были включены в дизайн проекта с самого начала, так как владельцы хотели высоких характеристик, полученных от SIP (чрезвычайная воздухонепроницаемость, отличная изоляция и невероятная прочность при уменьшенном страховые взносы собственников жилья).

      Установка прошла быстро, а стены и крыша из SIP внесли свой вклад в чрезвычайно плотную оболочку дома, что в конечном итоге привело к получению оценки HERS 9.

      Доступные квартиры SIP
      Grand Junction, CO

      Доступный SIP-дом
      Oakland Park, FL
      Дата завершения: 30.11.2017

      Британская Колумбия SIP Passive House
      Vancouver, BC
      Family Solar Residential Project with Passive House Canada получить через окна. В проекте есть тепловой насос с горячей водой, и он готов к солнечной энергии.

      Современный семейный дом CalGreen SIP
      Los Gatos, CA

      Этот проект был чрезвычайно сложным из-за множества наклонов стен. Вряд ли на одной из стен было 90-градусный ангел. Из-за этих углов построить дом обычным способом было бы довольно дорого; тем не менее, SIP сэкономили много времени на рабочей силе и материалах, поскольку каждый угол был прорисован на заводских чертежах и изготовлен. Использование одного из лучших SIP-инженеров в бизнесе значительно помогло снизить стоимость проекта.

      Craftsman SIP Passive Cottage
      Port Townsend, WA
      Расположенный на 5 акрах лесистой местности в предгорьях Олимпийских гор штата Вашингтон, этот современный коттедж в стиле ремесленного производства на вершине холма спроектирован и установлен таким образом, чтобы обеспечить максимальное естественное освещение и кубические метры для создания ощущение простора в крошечном энергоэффективном корпусе.

      Dunn SIP House
      Sauk Centre, Миннесота
      При строительстве дома из SIP образуется значительно меньше строительных отходов по сравнению со строительством дома с использованием обычного каркаса, тем более, что все оконные и дверные проемы были предварительно вырезаны на заводе. Это оставило только незначительные отделочные работы, требующие завершения на месте. Строительство с использованием SIP увеличило наши материальные затраты по сравнению с обычным каркасом. Тем не менее, мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу. Внешний вид нашего дома был полностью оформлен в 19календарные дни. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP дают нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста расходов на коммунальные услуги мы сэкономим тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока службы нашего дома благодаря нашим SIP-панелям

      ENERGY STAR SIP House
      Carroll, NH
      Этот дом настолько герметичен, насколько это возможно, значительно ниже даже строгого стандарта Института пассивного дома 0,68 ACH50 или 0,05 CFM50/квадратный фут конверта. Сертификация Five Star Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV у него был HERS 32.

      Огнестойкие дуплексы SIP
      Сонора, Калифорния
      Многоквартирные дуплексы/дома на одну семью. Требования к скорости строительства и высокой производительности, требование нулевого энергопотребления, код интерфейса между дикими землями и городом. SIPS обеспечивают превосходную изоляцию и герметизацию воздуха, устраняя при этом необходимость вентилирования чердака, что имеет большое значение, когда речь идет о коде интерфейса Wildlands-Urban. Время строительства также было фактором, так как рабочей силы на строительной площадке все больше не хватало.

      High Performance SIP House
      Lewis Center, OH
      Пакет RTA (Ready to Assemble) ускорил процесс строительства, и любое небольшое увеличение стоимости было преодолено при рассмотрении экономии на счетах за коммунальные услуги и комфорте, которым наслаждаются владельцы. Я много работал с одной и той же командой, и они сказали нам, что предпочитают строительство SIP, а не шпильки.

      Kenilworth LEED SIP Bungalow

      Minneapolis, MN
      SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с платиновым рейтингом LEED-H.

      Дом из SIP по стандарту LEED Platinum
      Dexter, MI
      Подвал ICF, стены из SIP 6 дюймов, крыша из SIP 10 дюймов, тест на вентиляцию 0,86 ACH50, индекс HERS 37, LEED Platinum

      Cleburne SIP0 Country House 90e
      Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

      SIP House с низким углеродным следом
      Spencer, IA

      Net Zero SIP House
      Park City, UT
      NET-Zero Energy 12-дюймовые стены SIP, 12-дюймовая крыша SIP и дополнительная изоляция EPS 4 дюйма на стенах и крыше, 8 дюймов EPS на фундаменте Награжден Домом года по версии журнала Green Builder 2010 г.

      LEED Платина Построен в соответствии со стандартами Института пассивного дома, сертифицирован NAHB Emerald и является домом Energy Star Home. Фотогальваника мощностью 6,9 кВт полностью обеспечивает дом запасной энергией, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании. Индекс HERS: СТАНДАРТЫ NET ZERO/PASSIVE HOUSE

      Квартиры с пассивным SIP
      Seattle, WA
      Многоквартирный дом, спроектированный так, чтобы потреблять до 90 процентов меньше энергии на отопление и охлаждение, чем стандартные здания. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам уменьшить нашу роль в изменении климата и стать частью климатического решения. PHIUS+2015 — Достаточно нагрева и охлаждения приточного воздуха

      Resilient Zero Energy Ready SIP Family Home
      Grand Marais, MN

      Semiahmoo Net Positive SIP House
      Blaine, WA
      Жилой дом для одной семьи. Semiahmoo Net Positive — это «дом навсегда» для семьи, уехавшей на пенсию на северо-запад Тихого океана. Наши клиенты искали дом с нулевым уровнем выбросов, который производил бы как минимум столько же энергии, сколько потребляет.

      SIP Senior Living Facility Minneapolis MN
      Saint Paul, MN
      Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления.

      SIP Студенческое общежитие
      Watertown, SD
      Строительство SIP было выбрано из-за скорости строительства и экономии энергии; они также хотели работать с местным бизнесом.

      SIP Tiny Homes Village
      Альбукерке, Нью-Мексико
      Крошечные дома были построены добровольцами из местного союза плотников. Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень компактны и энергоэффективны.

      Сахарные заводы SIP Villas VI
      St. Croix,

      SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пустот в стенах типичного дома, построенного с использованием обычных средств. SIP сэкономил время и деньги, так как панели были склеены и обработаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или гипсокартон внутри.

      Zero Energy Salish SIP Homes
      Lopez Island, WA
      Использование SIP для достижения нулевого энергопотребления и сокращения трудозатрат. Использование местных материалов, таких как деревья, удаленные с участка, фрезерованные для облицовки. Сбор дождевой воды для полива. Все светильники Water Wise и энергосберегающее освещение. Пассивная солнечная конструкция.

      Примеры использования жилого SIP-проекта

      Многоквартирный дом Aeon Alliance SIP

      Миннеаполис, Миннесота
      «Мы выбрали SIP-системы с прицелом на получение сертификата LEED», — сказал Приндс. «SIP были немного дороже, чем стандартный каркас, но мы выбрали их после оценки их эффективности, стоимости, влияния на производительность здания и других факторов».

      Энергоэффективный дом из SIP Park Rapids MI
      Park Rapids, MN
      SIPS быстро растет, экономя трудозатраты и быстро выводя проект из непогоды. 6-дюймовые SIP-стены 12-дюймовая СИП-кровля ЕЕ Индекс 36 0,47 АЧ50 Геотермальная система 3.2 COP для тепла и горячей воды 9Печь 5% AFUE, система охлаждения 18 SEER Вентилятор с рекуперацией энергии

      ENERGY STAR SIP Apartments
      Las Vegas, NV
      SIP помог этому проекту добиться энергоэффективности, экономии рабочего времени (установка заняла 80 дней!) и экономии отходов (по сравнению с обычным каркасом).

      Демонстрационный дом Energy Star SIP
      Olympia, WA
      Резиденция и демонстрационный дом 10-дюймовые SIP-стены 12-дюймовая СИП-кровля Energy Star 3.0 EPA Indoor airPLUS Штат Вашингтон построил зеленый уровень 5 @200/год на отопление

      ENERGY STAR SIP House St. Peter MN
      Saint Peter, MN
      SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным отоплением. Индекс HERS 40, стены SIP 8 ½ дюйма и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного света и подвижные солнцезащитные шторы, Пребывание 60 градусов во время 3-дневного ледяного шторма без электричества.

      Недорогой дом из SIP с высокими эксплуатационными характеристиками
      Ривер-Фолс, Висконсин
      Панели удобны для добровольцев. Скорость строительства. Толщина стенки SIP и материал сердцевины: пенополистирол 12 1/4 дюйма, OSB 7/16 дюйма с обеих сторон

      Hollabaugh SIP House
      Гранд Марэ, Миннесота
      Основной дом расположен в красивом лесу Гранд Марэ, Миннесота. Мы считаем, что конструкция SIP превосходит любой дом, который у нас был. Простота возведения SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы. Дом хорошо построен и дает ощущение того, что он находится в очень тихом, прочном здании.

      Kenilworth LEED SIP Bungalow
      Миннеаполис, Миннесота
      SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с платиновым рейтингом LEED-H.

      Дом из SIP по стандарту LEED Platinum
      Dexter, MI
      Цоколь ICF, стены из SIP 6 дюймов, крыша из SIP 10 дюймов, тест на вентиляцию 0,86 ACH50, HERS, индекс 37, LEED Platinum

      LEED SIP0 Country House 9
      Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

      Make It Right SIP Housing
      Новый Орлеан, Луизиана
      Make It Right остановились на структурно-изолированных панелях (SIP) в качестве предпочтительной строительной системы. Ограждение здания из SIP спроектировано так, чтобы противостоять ветру со скоростью 160 миль в час при урагане 5-й категории.

      Дом из SIP
      Maplewood, MN
      Стены из SIP 6 дюймов 12-дюймовая SIP-кровля Частичный 8-дюймовый пол SIP HERS Индекс 44

      Многоквартирный дом SIP
      Лас-Вегас, Невада
      3 этажа, 41, 150 кв. футов. 6-дюймовые SIP-стены Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса Затраты на работу по возведению каркаса и утилизацию строительных отходов также снижаются благодаря строительству с использованием SIP

      Пассивный дом из SIP Claverack NY
      Hudson, NY
      12-дюймовые SIP-стены и 12-дюймовая SIP-кровля Neopor ЕЕ Индекс 52 Сертифицированный пассивный дом — первый дом в Нью-Йорке 0,15 АЧ50 Пассивная солнечная конструкция и работающие световые люки HRV и два воздушных тепловых насоса Окна серии Serious 725

      SIP Senior Living Facility Minneapolis MN
      Saint Paul, MN
      Решение строить с использованием SIP ускорило процесс строительства и сократило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления.

      SIP House с нулевым потреблением энергии
      Seaside, CA
      Компания Clarum использовала структурно-изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций зданий. С SIP-панелями намного проще уменьшить утечку воздуха, чем с решетчатым каркасом, поскольку панели производятся в контролируемых условиях и доставляются на строительную площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине, а также меньше тепловых мостов. Результатом является снижение затрат на отопление и охлаждение до 60%, а также более здоровый воздух в помещении за счет изоляции от пыли, пыльцы и других раздражающих веществ.

      Проектирование с использованием конструкционных теплоизоляционных панелей l SIPA

      Индустрия SIP надеется сделать вашу работу по проектированию проще и эффективнее. Следующие документы были созданы специально для профессионалов в области дизайна производителями-членами Ассоциации производителей теплоизоляционных панелей (SIPA). Они подчеркивают важные соображения на этапе проектирования конструкции из структурных изолированных панелей (SIP). Десятилетия объединенных знаний от производителей SIPA помогут сократить время обучения и использовать исключительные качества SIP для достижения высокопроизводительных результатов, которые владельцы ожидают от построения с помощью SIP. Контент обеспечивает общую отраслевую платформу для проектирования SIP.

      Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ

      Нажмите здесь, чтобы загрузить ВОПРОСЫ ПРОЕКТИРОВАНИЯ с ключевыми моментами и контрольными списками для десяти наиболее важных соображений при проектировании здания SIP.

      SIP DESIGN Best Practices Series

      SIPA публикует серию «глубоких» исследований основных тем, кратко изложенных в КОНСТРУКЦИОННЫХ СООБРАЖЕНИЯХ. В серии SIP DESIGN BEST PRACTICES представлен технический анализ и объяснение основных аспектов проектирования SIP. На данный момент доступно для бесплатного скачивания:

      • SIP DESIGN BP-1: High-Performance SIP Building Envelope
      • SIP DESIGN BP-2: HVAC Systems with SIPs
      • SIP DESIGN BP-3: SIP Structural Capabilities
      • SIP DESIGN BP -4: Размеры SIP
      • Design SIP BP-5: чертежи SIP Shop
      • Design Design BP-6: изготовление/производство
      • Design BP-7: SIP Инсталляция
      • SIP Design BP-7: SIP. -8: Сборки крыш и стен SIP

      Схема процесса проектирования SIP

      1. Понимание потребностей и желаний клиента.
      2. Примите во внимание использование SIP. Энергоэффективные SIP часто идеально подходят для жилых и небольших коммерческих проектов, устраняя необходимость в дополнительной непрерывной изоляции снаружи здания.
      3. Отредактируйте и отправьте эту удобную универсальную спецификацию SIP вместе со своим следующим подходящим предложением.
      4. Спроектировать здание. Для SIP-конструкций подготовьте свои обычные архитектурные чертежи. Производитель SIP преобразует вашу работу в рабочие чертежи SIP, в которых указаны размер SIP, компоновка, детали сборки и спецификации установки. При разработке учитывайте следующее:

      Советы по проектированию SIP

      Несущая способность — См. таблицы нагрузки производителя для определения грузоподъемности в зависимости от высоты/длины и толщины SIP. Наслаждайтесь открытым пространством, так как крыши SIP обеспечивают возможность перекрытия больших расстояний. Крыши SIP могут выступать за стены, образуя свесы. SIP могут действовать как собственные заголовки, сводя к минимуму затраты и максимизируя тепловые характеристики.

      HVAC — Храните все оборудование HVAC и воздуховоды внутри кондиционированной оболочки SIP. Герметичная оболочка SIP обычно снижает нагрузку и позволяет использовать меньшее оборудование HVAC. Проверьте правильный размер оборудования с помощью модели энергопотребления с помощью ASHRAE Manual J или программного обеспечения для проектирования REM/Rate или Ekotrope. Рассмотрите возможность выбора вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV), как указано в рекомендациях ASHRAE 62.2, для сбалансированного свежего подпиточного воздуха.

      Электрический — Вертикальные и горизонтальные электрические каналы обычно поставляются производителем SIP. Заранее планируйте особое место для погони. Вместо встроенного освещения следует использовать светодиодные светильники, монтируемые на поверхность.

      Сантехника — Дизайн внутренних стен.

      Обшивка — Поскольку в SIP используется очень мало твердых пиломатериалов, при креплении внешней облицовки может потребоваться увеличенный список крепежных элементов.

    РубрикаРазное
