Схемы обвязки котельной в частном доме: Обвязка котельной в частном доме: как выбрать стабилизатор напряжения для газового котла, трубы, ИБП и дымоход для котельной, разводка труб отопления
Типовые схемы обвязки котельной для отопления
Котельная в подвале или цоколе с газовым котлом BAXI и резервным электрическим
Вам подойдет это решение если Вы планируете монтаж новой системы отопления или реконструкцию старой со следующими условиями:
- котельная в подвале или в цокольном этаже;
- напольный газовый котел BAXI SLIM или аналог;
- резервный электрический котел с ручным включением на случай аварии основного газового;
- отсутствует проект отопления и нет возможности выполнить гидравлический расчет контуров отопления.
Особенности и преимущества данного решения:
- минимальное кол-во соединений;
- полный контроль за работой системы по термометрам на кольцевом коллекторе и на каждом потребителе;
- удобное и безопасное расположение электрокотла;
- минимальное кол-во элементов системы — общий циркуляционный насос и группа безопасности для 2-х котлов, всего лишь 1 воздухоотводчик!
Совместимое оборудование:
BSGE-50-25.
21 Группа безопасности электрокотла (цвет «черный муар с серебром»), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), RM-60-3.EPP, RM-60-5.EPP
Схема отопления двухэтажного дома газовым котлом настенным одноконтурным
Схема отопления для двухэтажного дома площадью до 250 кв.м настенным одноконтурным газовым котлом с отдельным бойлером ГВС на 2-4 контура + бойлер на прямую от котла.
Совместимое оборудование:
Baxi ECO 4S 1.24 F (24 кВт), BMSS-40-3D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-3DU (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.UMS, подключение термодатчика), BMSS-40-4D (до 40 кВт, все контуры G ¾″, 4D-кронштейны K.
Схема отопления настенным газовым котлом c частотным насосом
Схема отопления частного дома площадью до 250 кв.м настенным одноконтурным газовым котлом со встроенным частотным насосом + бойлер на прямую от котла.
В данном решении отопление может быть представлено несколькими ветками радиаторов и теплыми полами на базе насосно-смесительных узлов требующими подпора от котлового насоса.
Совместимое оборудование:
MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-4DU (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 2 вниз, 1 вверх и 1 в сторону), NGSS-20 (нерж., ¾″, 90 мм, прямая группа), NGSS-20C (нерж., ¾″, 90 мм, поворотный смеситель ESBE VRG 131 KVs 6.3), NGSS-20CTS (нерж., ¾″, 90 мм, термостатический смеситель ESBE VTA 321 20-43℃ KVs 1.6), Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Как установить газовый котел Wolf FGB 24 / 28 / 35 (примеры монтажа, где купить из наличия), Консоль расширительного бака верхнего расположения BKSS-18U.
Cхема отопления частного дома настенным газовым котлом
Ⓢ
Совместимое оборудование:
BM-60-3D (до 60 кВт, вх. G 1¼″, 2+1 контура G 1″, кронштейны K.UF), BM-60-3DU (до 60 кВт, вх. G 1¼″, 1+1+1 контура G 1″, кронштейны K.UF), BM-60-4D (до 60 кВт, вх. G 1¼″, 3+1 контура G 1″, кронштейны K.UF), BM-60-5D (до 60 кВт, вх. G 1¼″, 4+1 контура G 1″, кронштейны K.UF), BM-60-5DU (до 60 кВт, вх. G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF), BMSS-60-3D (нерж., до 60 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-3DU (нерж., до 60 кВт, подкл. котла G 1¼″, 1+1+1 контура G 1″), BMSS-60-4D (нерж., до 60 кВт, подкл. котла G 1¼″, 3+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-5D (нерж., до 60 кВт, подкл. котла G 1¼″, 4+1 контура G 1″), BMSS-60-5DU (нерж., до 60 кВт, подкл. котла G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF, зеркальная полировка), K.UF, NG-25 (1″, 125 мм, прямая группа), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-25C(V) (1″, с поворотным смесителем), NG-25CTS (1″, с термостатическим смесителем Kvs 3.
Схема отопления с напольным газовым котлом и резервным электрическим
- Объект отапливаемой площадью не более 800 / 1500 м²
- Мощность до 100/150 кВт при общей подаче < 4.3 / 6.5 м³/ч (для ΔT=20°C)
- Напольный газовый котел с внешним циркуляционным насосом
- Резервный электрический котел
Совместимое оборудование:
BM-100-3D (до 100 кВт, подкл.
котла G 1¼″, 5 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7D (до 100 кВт, подкл. котла G 1¼″, 6 контуров G 1″, боковой контур G 1¼″, матовая полировка), BMSS-100-7DU (до 100 кВт, подкл. котла G 1¼″, 3+3 контура G 1″, боковой контур G 1¼″, зеркально-матовая полировка), BMSS-150-11DU (нерж., до 150 кВт, подкл. котла G 1½″, 5+5+1 контура G 1″), BMSS-150-4D (нерж., до 150 кВт, подкл. котла G 1½″, 3+1 контура G 1″), BMSS-150-5D (нерж., до 150 кВт, подкл. котла G 1½″, 4+1 контура G 1″), BMSS-150-5DU (нерж., до 150 кВт, подкл. котла G 1½″, 2+2+1 контура G 1″), BMSS-150-6D (нерж., до 150 кВт, подкл. котла G 1½″, 5+1 контура G 1″), BMSS-150-7D (нерж., до 150 кВт, подкл. котла G 1½″, 6+1 контура G 1″), BMSS-150-9DU (нерж., до 150 кВт, подкл. котла G 1½″, 4+4+1 контура G 1″), GR-100-32 (до 100 кВт, G 1¼″, корпус 100х100х3 ст. 09Г2С), NGSS-25 (нержавеющая, 1″, прямая, краны Giacomini с термометрами), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG131 KVs 10, краны Giacomini с термометрами), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.
3, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), NGSS-25CTS (нержавеющая, 1″, термостатический смеситель KVs 2.5, 35-60°С, краны Giacomini с термометрами, для радиаторов и УШП), Группа безопасности консольная BSGKSS-20, Группа безопасности расширительного бака консольная BKSS-24D (бак до 8-24 л вниз, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Группа безопасности расширительного бака консольная BKSS-24U (бак до 8-24 л вверх, в к-те воздухо-отводчик, нерж. манометр, аварийный клапан 6 бар), Консоль расширительного бака верхнего расположения BKSS-18U.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Консоль расширительного бака нижнего подключения BKSS-18D.BASIS (нержавеющая сталь AISI 304, объем бака 8-18 л), Основание консоли расширительного бака BKSS-24D.BASIS для ГВС (бак до 24 л снизу, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″), Основание консоли расширительного бака BKSS-24U.
BASIS для ГВС (бак до 24 л сверху, функция группы безопасности, подключения для предохранительного клапана G½″(НР), для воздухоотводчика Rp½″(ВР), для манометра Rp ¼″, для дренажного крана Gp½″(НР))Фото обвязки котельной в частном доме (73 фото) » НА ДАЧЕ ФОТО
Обвязка котельной частного дома
Обвязка бойлера Протерм
Обвязка котельной нержавейкой Будерус
Котельная полипропилен
Сантехника обвязка котла
Обвязка котельной
Котельная из полипропилена
Монтаж котельных установок
Котельная полипропилен
Окно в котельной
Обвязка газового котла Viessmann
Котельная с бойлером косвенного нагрева
Котельная с гидрострелкой в частном доме
Обвязка котельной
Обвязка котла Будерус u072
Обвязка котельных в частном доме
Обвязка котельной
Котельная с котлом Протерм 100 КВТ К системе отопления
Обвязка котельной частного дома
Обвязка котельной
Обвязка газового котла Висман
Гидрострелка Север обвязка
Обвязка котельной
Обвязка котла отопления
Обвязка котельной частного дома
Монтаж котла отопления в частном доме
Обвязка котла в частном доме
Обвязка котельной частного дома
Обвязка котельной нержавейкой Будерус
Закрытая система отопления с газовым котлом
Обвязка бойлерной
Обвязка котельной
Газовая котельная в частном доме
Обвязка котельной
Обвязка газового котла Протерм для отопления частного дома
Котельная с газовым котлом
Бойлерная с котлом косвенного нагрева
Котельная из нержавейки Валтек
Разводка отопления в котельной
Электропроводка в котельной
Бойлерная котельная в частный дом 180кв
Медные трубы отопления в деревянном доме
Сантехника в частном доме
Обвязка бойлерной
Обвязка котла расширительный бак
Система отопления с электрокотлом
Обвязка напольного котла
Котельная с твердотопливным котлом
Оборудование для отопления
Обвязка котельной
Котельная в частном доме разводка
Котельная на Uponor
Vaillant котел и бойлер
Котельное оборудование визитка
Котельная в частном доме
Обвязка напольного ГАЗ котла
Котельная из нержавейки
Baxi Luna 3 с бойлером косвенного нагрева
Котельной в частном доме
Обвязка котла
Обвязка котельной в частном доме
Обвязка котлов отопления
Котел Kiturami KSO
Обвязка котельной
Обвязка котла отопления в частном доме
Обвязка котельной из нержавеющей стали Valtec
Котельная электрический котел, БКН бакси, полипропилен
Обвязка котельной полипропиленом
Обвязка котла отопления
Обвязка котельной в частном доме
Обвязка газового котла Protherm
Обвязка котла отопления
Гидрострелка в котельной
правила проектирования и советы по электромонтажу
Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств.
Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.
Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.
Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.
Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.
Содержание статьи:
- Общие правила проектирования электросети
- Рекомендации по выбору проводов
- Анализ схем электропроводки
- Вариант №1 — общая схема-план всего дома
- Вариант №2 — примерная схема электропроводки
- Вариант № 3 – техническое решение для небольшого дома
- Вариант №4 – схема электропроводки подвала/гаража
- Вариант №5 – принципы электромонтажа кухни
- Обзор типичных ошибок проектирования
- Выводы и полезное видео по теме
Общие правила проектирования электросети
Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.
Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.
Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками
Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.
Начать следует с указания мест установки таких элементов, как:
- розетки; Автоматические выключатели
- ;
- распределительные коробки;
- приборы осветительные;
- мощные бытовые приборы;
- электрощит.
На этом же этапе следует определиться со способом прокладки кабелей — открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными — открытый.
Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.
Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:
Галерея изображений
Фото
Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.
При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается
Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см
Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см.
Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной — для удобства использования
Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами
Для мощных бытовых приборов — электроплит, кондиционеров, стиральных машин и др. — предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства
Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте — примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей
При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см
Провода параллельны или перпендикулярны полу/потолку
Угол поворота проводов строго прямой
Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт.
Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.
Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.
Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека
Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.
Руководство по выбору проводов
В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.
Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.
В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия — витую проводку, ролики, стилизованные выключатели и розетки
Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.
Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:
- цепи освещения — 3*1,5 мм² или 3*2 мм²;
- группы розеток — 3 * 2,5 мм²;
- электрическая плита/духовка — 3*4 мм²;
- Кондиционер — 3*2,5 мм², для бытовых приборов мощностью более 5 кВт — 3*4 мм²;
- Котлы отопления — 3*4 мм² и более (согласно рекомендациям производителя).
Оптимальный тип кабеля — трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.
Анализ электросхем
Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключается к отдельному автомату.
Вариант №1 — общая схема-план всего дома
Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.
Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.
За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)
Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.
Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю — медному проводу сечением 15-35 мм².
На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.
Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.
Вариант №2 — образец схемы электропроводки
Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.
Этот документ становится основанием для составления сметы — в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.
Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами
Обязательно указать точку ввода ЛЭП в дом и место установки электрощита.
Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.
Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.
Если к зданию подключены хозяйственные постройки — баня, гараж, мастерская — это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.
Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.
Вариант №3 — техническое решение для небольшого дома
Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.
Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел.
Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая — 2 комнаты
Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него — защитные группы.
Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение провода также следует увеличить до 3,5-5 мм².
По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.
Вариант №4 — схема электропроводки подвала/гаража
Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.
На схеме показана электрическая проводка со счетчиком электроэнергии.
Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.
Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.
Вариант №5 — принципы электропроводки кухни
Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.
Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.
Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения устройств (+)
При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.
Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.
Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.
Обзор типичных ошибок проектирования
Недостатки в схеме или планировании работ влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.
Каких ошибок следует избегать:
- использовать некачественную продукцию без маркировки и сертификации;
- производить взаиморасчеты — любые технические изделия и материалы необходимо приобретать с запасом;
- заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
- для планирования использования закрытой электропроводки — более сложной и при условии соблюдения перечня требований ПУЭ;
- для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
- для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
- изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.
Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.
Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.
Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.
Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.
Выводы и полезное видео по теме
Разбор схемы пола:
Правила электросхем:
Описание схемы электрощита:
Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.
У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях — форма обратной связи расположена ниже.

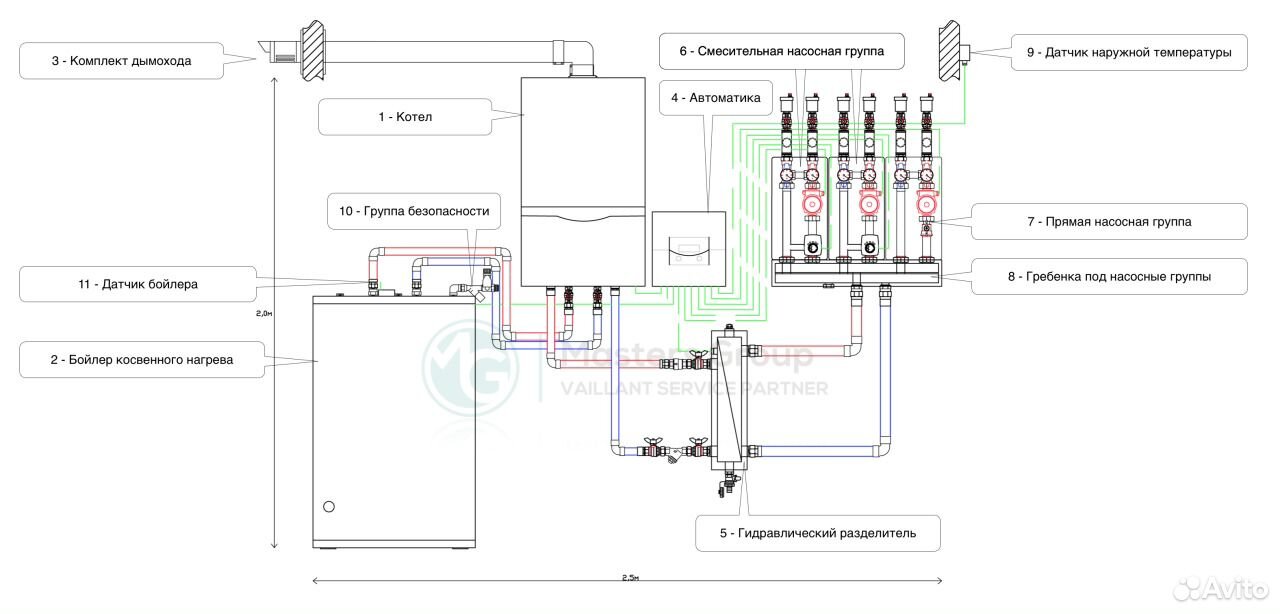

Котел одноконтурный Вайлант и котел в котельной коттеджа
Устройство котлов Вайлант
Схема электрическая
Рассмотрим конструкцию котла Вайлант с использованием рисунков и схем из инструкции по установке. Для правильной настройки при установке и поиске неисправностей необходима принципиальная схема. Он показывает, где именно все узлы устройства подключены к электрической плате управления.
Схема подключения конкретной модели газового обогревателя может незначительно отличаться от стандартной. Чтобы произвести ремонт и настройку конкретной модели, нужно воспользоваться инструкцией по эксплуатации, которая идет в комплекте с каждым устройством.
Гидравлический контур
На гидравлической схеме работы котла указаны все узлы, пропускающие жидкость в процессе нагрева.
Внизу пять труб, две для горячего водоснабжения и отопления и одна для подачи газа.
Охлажденный теплоноситель из системы отопления поступает в крайний правый патрубок. Жидкость проходит через трехходовой клапан, циркуляционный насос и поступает в первичный теплообменник. Там он нагревается и выходит через фильтр из крайнего левого патрубка в систему отопления. Если установлен приоритет горячей воды, то она проходит через вторичный теплообменник, при этом нагревая воду для бытовых нужд. Трехходовой клапан регулирует направление потока теплоносителя.
Холодная чистая вода поступает во вторую трубу с правой стороны, поступает во вторичный теплообменник и оттуда уже подогретая поступает во вторую трубу слева.
Page 60
EloBLOCK Руководство по установке и обслуживанию 0020094388_02
Электрическое подключение
Настенные электрические котлы Vaillant eloBLOCK предназначены для подключения к сети 3 x 230/400 В. Устройства VE 6 и VE 9 могут быть подключены к 1 x 230 В с помощью перемычки.
Номинальное напряжение каждой фазы сети должно быть 230 В; при напряжении сети выше 253 В и ниже 190 В возможны сбои в работе.
5.1 Подключение к сети (здесь: eloBLOCK VE 24, VE 28)
> Снимите переднюю панель устройства.
> Установите прилагаемый кронштейн для ввода сетевого кабеля.
> Проложите кабель питания через кабельный сальник (1)
слева на нижней стороне машины.
> Снимите защитную оболочку с линии электропитания прибл. на
2 — 3 см и снимите изоляцию жилы.
> Подсоедините соединительный кабель к соответствующему винту 9клеммы 0003
( ¬
рис. 5.2 — 5.4).
Проводники должны быть механически прочно закреплены в винтовых клеммах
кабельного ввода.
> Установите передний кожух.
Работа с двухтарифным электросчетчиком
Подача электроэнергии по обычному тарифу может прерываться в часы пик. В этом случае режим отопления возможен только в период действия низких тарифов.
Продолжительность и периодичность энергоснабжения по пониженному тарифу определяется энергоснабжающей организацией или согласовывается с ней.
Особенности одноконтурных и двухконтурных моделей
Одноконтурные настенные котлы типа Vaillant Turbotec plus VU отличаются простой конструкцией и компактностью. Главный их недостаток в том, что они не обеспечивают пользователя горячим водоснабжением. Для того чтобы использовать его для нагрева проточной воды, придется дополнительно приобрести и установить бойлер косвенного нагрева.
Котлы Vaillant Turbotec plus VU
Двухконтурные модели, такие как Vaillant 240, оснащены тонкостенным стальным вторичным теплообменником для передачи тепла от теплоносителя к проточной воде.
Также доступны двухконтурные устройства со встроенным бойлером. Они большие по размеру. Резервуар для воды расположен в нижней части корпуса. Так устроены такие модели Vilant, как AtmoCompact и AtmoVit Combi.
Давайте посмотрим, как работает типовой двухконтурный котел.
Присоединение коммуникаций
Подвод к газопроводу и монтаж присоединений осуществляют представители соответствующих служб, так как нормы по подключению газового котла предусматривают выполнение этих работ организациями или лицами, имеющими специальное разрешение . Своими руками выполнять эту работу не разрешается, нужно только приобрести и узаконить счетчик, а также купить газовый фильтр.
Еще одним важным этапом является правильное подключение газового котла к дымоходу. Агрегаты, работа которых зависит от естественной тяги, должны быть врезаны в вертикальную шахту или присоединены к вертикальной дымовой трубе высотой не менее 5-6 м. При устройстве горизонтального участка дымохода из отдельных элементов необходимо следить за тем, чтобы они входили один в другой по ходу движения продуктов горения, а не наоборот. Врезка в вертикальный канал тщательно герметизируется материалами, устойчивыми к высоким температурам.
Поскольку средства автоматики, электроприводы и циркуляционный насос, питающие подавляющее большинство обогревателей, питаются от электричества, необходимо будет подключить газовые котлы к электросети. Здесь нет больших сложностей, важно правильно и безопасно провести электричество в топочное помещение и установить там несколько розеток. Требования простые:
- Розетки должны быть с заземлением, то есть в помещение необходимо вывести 3 провода, один из которых заземляющий.
- Не располагайте выпускные отверстия рядом с запорными или предохранительными клапанами.
- Степень изоляции проводов необходимо соблюдать в соответствии с инструкцией по эксплуатации отопительного оборудования.
- Вилки или другие розетки должны быть установлены так, чтобы вставленные в них провода не свисали и не касались горячих поверхностей или оборудования.
Не забывайте о зависимости газовой установки от электричества, особенно когда в вашем районе частые отключения.
В связи с этим рекомендуем приобрести источник бесперебойного питания для котла. В противном случае вы рискуете остаться не только без света, но и без тепла в доме.
Принцип работы
Рассмотрим принцип работы газовых котлов Вайлант. Они предназначены для отопления помещений и нагрева горячей воды для бытовых нужд. Они подключены к системе отопления с радиаторами, расположенными по всему дому. Когда охлаждающая жидкость внутри остывает до определенной температуры, срабатывает термостат. Он посылает сигнал на плату управления.
Оттуда идет сигнал на включение циркуляционного насоса, открытие газового клапана и подачу электричества на запальные электроды. Газ начинает гореть в горелке, над которой расположен основной трубчатый теплообменник. В нем тепло от сгорания газа передается теплоносителю в трубках.
Когда вода в системе отопления нагревается до заданной в настройках температуры, снова срабатывает термостат и котел перестает работать. При открытии крана горячей воды срабатывает трехходовой клапан, который направляет нагретый теплоноситель во вторичный теплообменник.
Там через тонкие стенки тепло передается водопроводной жидкости.
В некоторых сериях, например, Vaillant Turbo, возможно подключение внешнего комнатного термостата. В этом случае вы можете настроить отопление на нужную температуру в помещении.
Котлы Vaillant Turbo
Конденсационные модели, такие как Vilant ecoTEC, имеют теплообменник специальной конструкции, позволяющий дополнительно использовать теплоту летучих продуктов сгорания при их конденсации.

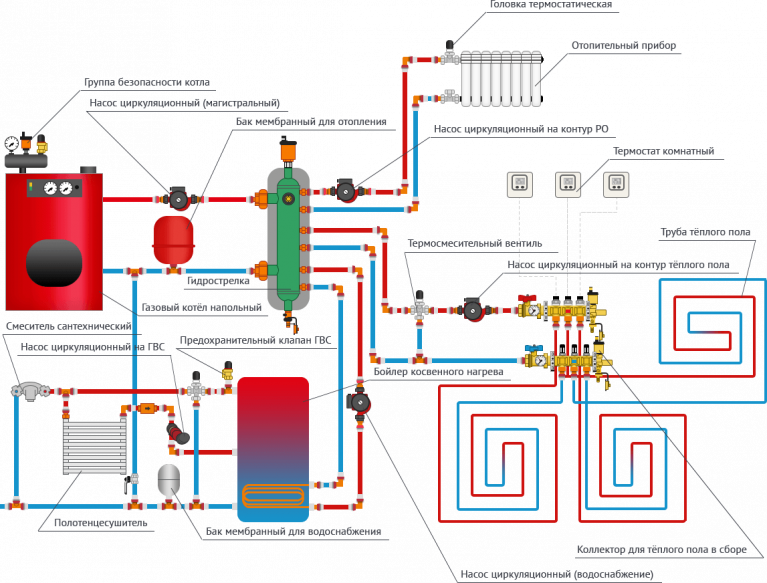

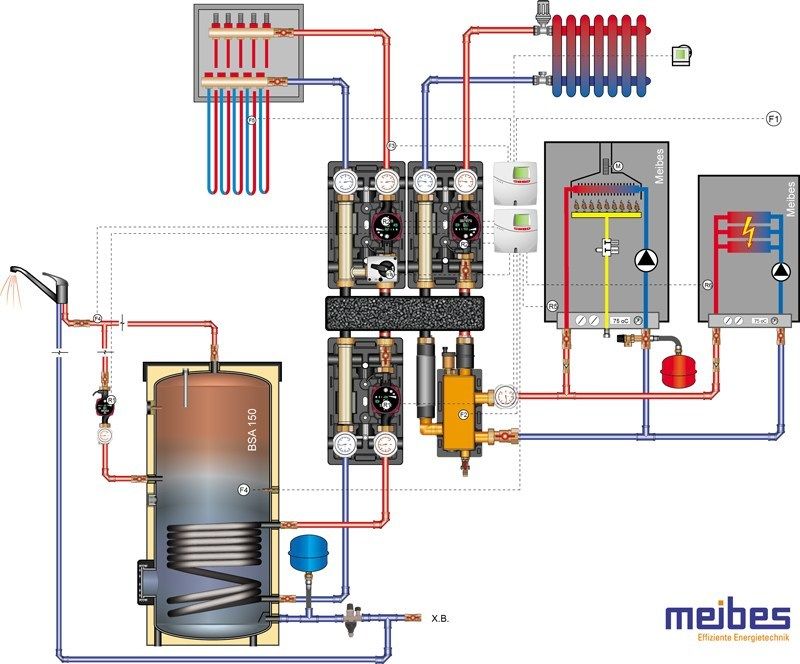

Схемы принудительной циркуляции
Если имеется принудительная индукция движения теплоносителя в сети, то предыдущая схема обвязки напольного газового котла дополняется циркуляционным насосом. Как правило, в сетях с 1-2 ответвлениями насос устанавливается на обратке перед входом в подогреватель, перед ним рекомендуется установить сетчатый фильтр. В этом случае диаметры труб будут меньше, как и уклоны (не менее 2 мм на 1 м линии). Расширительный бак можно использовать закрытым, а также подключить к обратке:
1 — напольный газовый обогреватель; 2- предохранительный клапан; 3 — термостат радиатора; 4 — радиатор; 5 — балансировочный клапан; 6 — расширительный бачок; 7 — байпас с шаровым краном; 8 — фильтр-грязеуловитель; 9 — циркуляционный насос.
Многие модели современных котлов отопления оснащены встроенным циркуляционным насосом, что упрощает их подключение. В ситуации, когда в доме несколько разных систем отопления (радиаторы, теплые полы, бойлер косвенного нагрева), рекомендуется схема обвязки газового котла отопления с гидравлическим разделением на контуры (гидравлическая стрелка).
Область применения и технические характеристики
Газовые котлы Вайлант предназначены для отопления бытовых и производственных помещений. В зависимости от модели они имеют разный диапазон мощности. От небольших приборов, таких как Eco Compact мощностью 4 кВт, до более мощных устройств, таких как Eco Craft VKK 294 кВт. Также при необходимости ряд моделей можно соединить в каскад для сворачивания вырабатываемой тепловой энергии.
Доступны как настенные, так и напольные устройства. В зависимости от типа камеры сгорания выпускаются атмосферные и турбированные серии. Например, Вилант Т3 и Т4, где Т3 оснащен атмосферным, а Т4 оснащен закрытой камерой сгорания.
Теплообменник изготавливается из меди, нержавеющей стали или чугуна.
Все приборы оснащены современными устройствами защиты: от замерзания, перегрева, гашения пламени и отсутствия сквозняка. Отдельные устройства могут работать как на природном, так и на сжиженном газе. Все котлы имеют электронную систему управления и автоматический розжиг. Модулирующие горелки позволяют плавно изменять необходимую интенсивность работы.
Схемы работы и управления котлами Vaillant Turbotec/Atmotec
_____________________________________________________________________________
- Vaillant turbotec 242 — Проектирование и монтаж
- Ошибки и неисправности котлов Vilant
Управление и обслуживание газовых котлов Vaillant Turbotec/Atmotec Панель управления котлов Vilant turbo tek/атмосфер состоит из двух температурных потенциометров, a дисплей системы DIA, с расположенной внизу панелью кнопок (4 кнопки), местом для установки регулятора и блока питания.
Манометр доступен как опция. Если в приборе нет аналогового манометра, то индикация давления на цифровом дисплее является стандартной. Установка соответствующих заданных температур осуществляется плавно. При настройке температуры соответствующая уставка отображается на дисплее DIA. Примерно через 5 секунд это показание сбрасывается, и дисплей возвращается к стандартному дисплею робота. Новым является то, что на приборах с аналоговым манометром показания температуры и давления отображаются как стандартный дисплей. Переключение с индикации давления на температуру осуществляется нажатием кнопки «-»-«. Короткое нажатие – показания сбрасываются, длительное нажатие – начинает мигать символ – °С. По окончании мигания показания переключаются на постоянное дисплей Настройка летнего режима Летний режим В т.е. только нагрев воды, активируется при выключении отопления, а регулятор температуры отопления устанавливается в крайнее левое положение, в это же положение устанавливается защита котла от замерзания.
температура подачи Максимальная требуемая температура подачи (крайнее правое положение регулятора) устанавливается с помощью системы DIA в диагностическом пункте d.71 Диапазон настройки составляет от 40 до 85 ° C. Заводская настройка 75 ° C. Активация системы Aqua Comfort компании Vaillant Котлы Turbotec/Atmotec plus Функция горячего пуска активируется поворотом ручки температуры горячей воды в максимальное положение, деактивируется поворотом ее в минимальное положение.Горячий пуск В – пуск котла из горячего положения ция. Когда активирован горячий старт, на дисплее появляется символ C. Индикация котлов Вайлант турбо тек/атмо тек На дисплее DIA отображаются трехзначные коды: температура, состояние, диагностика или неисправности. Система DIA имеет три сервисные кнопки и одну кнопку сброса. Нажатие сброса «Reset» приводит к перезапуску устройства из заблокированного состояния в рабочее положение или к перезапуску во время работы. Рис. 2. Дисплей котла Vaillant Turbotec / Atmotec Pro Дисплей имеет три поля для различных показаний.
Внизу расположены три цветных диода. Они показывают рабочее состояние. Аварийный сигнал Red B, анализ горячей воды зеленым B, контроль желтого пламени.
Рис. 3. Дисплей котла Vaillant Turbotec / Atmotec Plus Символы на дисплее показывают рабочее состояние. Широкие сервисные кнопки с функцией Click. Функциональная схема котла Vaillant Atmotec plus/pro Котлы Vaillant серии Atmotec – это устройства, работающие по проточному принципу для отопления и нагрева горячей воды. Эти инсинераторы используют воздух помещения, в котором они установлены, поэтому для правильного функционирования устройства всегда должна быть предусмотрена приточная вентиляция. Выхлопные газы выводятся через дымовую трубу при естественной тяге. Новые датчики дымовых газов обнаруживают, помимо дымовых газов, выходящих в помещение, и обратный поток газов!
Рис. 4. Функциональная схема котла Vaillant Atmotec plus Стабилизатор тяги и датчики дымовых газов Регулятор расхода воздуха – предохранительный узел, отделяющий процессы горения от внешних воздействий.
Котлы с атмосферной камерой сгорания в квартирах можно устанавливать только в тех случаях, когда точно известно, что угарные газы не могут накапливаться в опасной концентрации. Поэтому котлы Vaillant Atmotec, как и все котлы с открытой камерой, оснащены датчиками дымовых газов, которые отключают прибор примерно через 2 минуты при появлении дымовых газов. Датчик дымовых газов, система AtmoGuard Настенный газовый котел Vaillant Atmotec plus оснащен датчиком AtmoGuard. В отличие от более ранних решений, AtmoGuard различает не только скопление газов, но и их обратный отток. Повышенная чувствительность достигается за счет нового расположения датчика на стороне дымовых газов. Теперь он расположен сбоку у верхнего выхода стабилизатора тяги, а второй находится внутри и управляет потоком газа. Когда дымовые газы выходят в помещение, горячие дымовые газы проходят мимо этого датчика температуры; обнаруживается повышение ее температуры, что приводит к автоматическому отключению горелки. Устройство снова автоматически включается примерно через 15–20 минут после выключения.
Если отключение повторяется дважды во время прерванного потребления тепла, устройство блокируется навсегда. На дисплее отображается сообщение об ошибке «F.36». Разблокировка и перезапуск следует после нажатия кнопки сброса. Если прибор был выключен три раза подряд, то запрещается включать его без дальнейшего контроля газового тракта. Функциональная проверка датчиков дымовых газов — заблокируйте путь дымовых газов вентилятором Vaillant. — запустить устройство. Устройство должно автоматически отключиться в течение 2 минут. Устройство снова автоматически включается примерно через 15–20 минут после выключения. Горелка все время заблокирована. Нажав кнопку сброса, устройство можно снова перезапустить. Функциональная схема котла Vilant turbo tech Газовые котлы серии Vaillant Turbotec не зависят от воздуха помещения и предназначены для отопления и производства горячей воды по проточному принципу. Эти устройства для сжигания всасывают свежий воздух через дымоходные системы, а дымовые газы выбрасываются наружу с помощью встроенного вентилятора.
Все устройства сертифицированы только для использования с оригинальными системами отвода дымовых газов и подачи воздуха для горения Vaillant.
Рис. 5. Функциональная схема котлов Vaillant Turbotec Выпускной коллектор — функциональная схема Аккумулятор улавливает дымовые газы, появляющиеся в камере сгорания при сгорании топлива, и выводит их из устройства вентилятором через дымовую трубу.
Рис. 6. Выпускной коллектор — блок-схема: Вентилятор, выпускной коллектор Вентилятор / Датчик давления воздуха / Трубка Пито Датчик давления воздуха (реле давления) и трубка Пито контролируют расход газовоздушных масс. Трубка Пито расположена на выходе из вентилятора, по ходу движения дымовых газов. Трубка Пито формирует перепад давления в зависимости от протекающего потока воздуха. Между выходом трубки Пито (вакуумом) и камерой низкого давления возникает перепад давления.
Дифференциальное давление возникает только тогда, когда воздухозаборник достаточно плотный и замыкает микропереключатель датчика давления воздуха. Эта информация поступает в электронику. Давление включения реле давления составляет от 80 Па до 68 Па. Во время обслуживания следует проверять трубку Пито на наличие загрязнений, которые могут значительно ухудшить ее работу (например, насекомые) Диафрагмы дымовых газов При работе аппарата в вентиляторе должно создаваться давление для преодоления сопротивления, возникающего при движении газов на всем пути (камера сгорания, вход воздуха, выход продуктов сгорания). Максимально возможная длина систем дымоудаления и удаления воздуха определяется мощностью вентилятора и поперечным сечением систем дымохода. Регулировка расхода воздуха на различную длину и сечение труб осуществляется с помощью выхлопных газовых диафрагм. Решение по передаче давления является новым, так как в предыдущих моделях существовала опасность попадания воды в реле давления через соединительные шланги.
В котлах нового поколения более надежная система (перепад давления: Вентури — UDK) должна уменьшить возникновение неисправностей, что приводит к более слабому сигналу давления, чем раньше. Для увеличения сигнала низкого давления котлы Vaillant Turbotec поставляются с новыми предварительно смонтированными диафрагмами дымовых газов. Эти диафрагмы изготовлены из специального пластика, армированного стекловолокном. Они усиливают сигнал давления трубки Пито. В результате отпадает необходимость в одной из двух трубок к пресостату. Встроенный вентилятор из шланга еще больше снизил чувствительность к конденсату. Электропроводка котлов Вилант турбо тек/атмо тек Номинальное напряжение в сети должно быть 220 В; при напряжении выше 253 В и ниже 190 В могут появиться функциональные нарушения. Котел Vaillant Turbotec/Atmotec комплектуется кабелем с вилкой с защитным угловым контактом. Кабель подключен к устройству на заводе. Розетка должна быть доступна для пользователя, чтобы он мог в любой момент отключить вилку.
Розетка не должна находиться в зоне защиты I или II. Подключение регуляторов, аксессуаров и внешних компонентов системы
Рис. 7. Диаграмма соединений котлов Vilant Turbo Tech
Рис. котлы Vilant atmo tek
Рис. 10. Схема подключения котла Vaillant Atmotec pro/plus Принцип работы датчиков дымовых газов PTC Поскольку котлы работают между полной нагрузкой (100%) и режимом розжига (40%), температура дымовых газов может быть разной. Поэтому в котлах Vaillant Atmotec устанавливаются два датчика. Один из них расположен непосредственно в потоке дымовых газов для измерения фактической температуры дымовых газов, а второй датчик расположен снаружи стабилизатора тяги, откуда дымовые газы могут попадать в помещение. Если разница температур между внутренним и внешним датчиками достаточно велика, то прибор работает в штатном режиме.
Если продукты горения уходят в помещение, разница температур становится меньше, и электроника прибора распознает это явление как выброс продукты горения в помещение. Если продукты горения попадают в помещение в течение 115 секунд, прибор отключается на 20 минут. После третьего отключения в течение 20 минут электроника снова проверяет состояние дымовых газов. Если и в этот раз отмечается выброс продуктов горения в помещение, прибор выключают и блокируют. В течение 20-минутной задержки при опросе состояния появляется сообщение о состоянии «S.52». После третьей попытки с выпуском продуктов сгорания на дисплее появляется сообщение об ошибке «F.36».
___________________________________________________________________________
___________________________________________________________________________
- Malfunctions of the AOGV-23 ZhMZ boiler
- Parameters and device of gas boilers AOGV and AKGV
- Boiler automation Baxi Luna-3 Comfort
- Installation and assembly of the Baksi Slim boiler
- Adjustments и обслуживание котла Beretta Chao
- Определение кодов ошибок и неисправностей котлов Rinnai
- Ошибки и неисправности газового котла Термет
- Значение кода ошибки и неисправности котлов Вилант
- Определение неисправностей и ошибок котлов Висман
- Вопросы по обслуживанию котлов Навьен
- Вопросы по неисправностям Китурами дизель котлы
- Котлы Юнкерс — Ответы мастеров на вопросы пользователей
- Ответы специалистов на вопросы по котлам Электролюкс
- Ответы специалистов по ремонту котлов Нова
- Вопросы по обслуживанию котлов Hermann
- Ответы мастеров по обслуживанию котлов Daewoo
- Вопросы по обслуживанию котлов Ferroli
- Вопросы пользователей по ремонту электрокотлов Evan
- Из-за чего газовый котел АКГВ загорается и сразу гаснет
- В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
- Из-за чего котел АОГВ загорается и быстро тухнет
- Как устранить ошибку Е01 на котле Балтгаз
- Какая поломка, если котел Дани зажигается, но сразу тухнет
- Почему котел Данко загорается, но быстро тухнет?
- Котел Демрад перестал держать давление, в чем проблема
- Из-за чего котел Газлюкс начал греться и шуметь
- В чем причина, если газовый котел Кебер загорается, но быстро тухнет
- Как устранить исправить код ошибки 01 на котле Китурами
- Из-за чего котел Конорд зажигается, но сразу тухнет
- По какой причине котел Лемакс загорается и быстро тухнет
- Почему котел Мимакс зажигается, но резко гаснет?
- Почему котел Очаг загорается, но сразу гаснет
- Почему газовый котел Росс загорается, но быстро гаснет
- В чем неисправность, если котел Сибирь загорается и резко гаснет
- Почему котел Сигнал загораются и резко гаснут?
- Из-за чего котел Термет может шуметь и греть
- Почему газовый котел Теплотехник загорается, но внезапно гаснет?
- Как исправить ошибку Е01 на котле Термон
- По этой причине двухконтурный котел Электролюкс начал гудеть и греться
- По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
- Для почему-то не работает котел Иммергаз на ГВС
- Почему газовый котел Навьен постоянно выключается и сразу включается при нагреве
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
- Heating boilers piping
- STS boilers
- Solid fuel boilers KBT
- Pellet boiler Peresvet
- Steel floor boiler Raton
- Solid fuel boiler Thermology
- Errors and malfunctions of the gas boiler Termet
- Repair of Thermon boilers
- Repair of boilers Nova
- Boiler service Hermann
- Comparison of gas boilers Lemax Premium-20 and Danko-20s
___________________________________________________________________________
- Maintenance of Daewoo котлы
- Неисправности котлов Демрад
- Неисправности котлов Мора
- Ремонт котлов Вестен
- Неисправности котлов Иммергаз
- Типы твердотопливных котлов
- Модели и конструкции комбинированных котлов
- Котлы масляные и двухконтурные
- Котлы чугунные на угле
- Котлы с имитацией горелок
- Импортные котлы для систем отопления 9 00014 Особенности 9 00014 Котлы для систем отопления использования
Современные котлы Valliant – это высокотехнологичные устройства, оснащенные автоматикой, что гарантирует автономную работу оборудования.
Приобретая устройство этого бренда, владелец получает агрегат, в котором есть все необходимое для простого и безопасного использования.Многие модели оснащены системой предупреждения об утечке газа и системой самодиагностики. Но в первую очередь эти «помощники» призваны обнаружить и устранить проблему. При этом никто не отменял правила эксплуатации котлов производства компании «Вилант».
Кроме того, один раз в год необходимо проводить плановые проверки и техническое обслуживание. Это значительно продлевает срок службы любой техники, и котлы этой марки не являются исключением из правил.
Еще один немаловажный фактор, актуальный для котла Вилант, – это правильный монтаж. Его необходимо проводить в соответствии с существующими стандартами и требованиями, поэтому это важное дело следует доверить специалистам. У них есть соответствующие навыки, опыт и лицензия на выполнение такой работы.
Работа любого газового котла во многом зависит от того, какой тип оборудования установлен.
В любом случае инструкция к оборудованию содержит схему его установки, а также основные правила использования. Например, при покупке устройства с открытой камерой сгорания следует постоянно проветривать помещение. Ведь для своей работы такие котлы используют кислород, циркулирующий внутри дома или квартиры. В противном случае жильцам будет нечем дышать, а котел не будет работать на полную мощность.Перед использованием котла необходимо внимательно изучить инструкцию и убедиться в наличии в системе отопления нужного количества жидкости, а также проверить предохранительный клапан и поле горения. При необходимости дозаправить систему водой или другим теплоносителем. Делается это путем добавления жидкости в расширительный бачок или через специально предназначенное для этого соответствующее отверстие. Кстати, это должно быть указано в прилагаемой инструкции.
Еще одним немаловажным фактором является перегрев котла, что является довольно неприятным происшествием. В моделях последнего поколения есть специальная система, защищающая от подобных неприятностей.
Но если такой защиты нет, то поступающий в нее воздух следует удалять из системы с помощью специального клапана.Расшифровка ошибки
Код f28 появляется на дисплее после нескольких неудачных попыток зажигания. Причины можно разделить на четыре группы:
Успешная попытка розжига котла vaillant
- Голубое топливо не доходит до Vilant;
- давление в трубе ниже критического значения, газовый клапан котла не работает, а электроника выдает ошибку f28;
- проблемы с питающим напряжением или элементами заземления;
- неисправности в работе котла Vaillant.
Понимая это и зная особенности газоснабжения объекта, несложно разработать план действий по устранению неполадок. Чтобы сократить время, затрачиваемое на исправление ошибки f28, Vilant следует начать с тестирования наиболее проблемных участков схемы.
Видео о том, как отображается код ошибки F28 на котле Вайлант.
Кнопка «Устранение неполадок» для сброса некоторых ошибок.
Приобретая устройство этого бренда, владелец получает агрегат, в котором есть все необходимое для простого и безопасного использования.
В любом случае инструкция к оборудованию содержит схему его установки, а также основные правила использования. Например, при покупке устройства с открытой камерой сгорания следует постоянно проветривать помещение. Ведь для своей работы такие котлы используют кислород, циркулирующий внутри дома или квартиры. В противном случае жильцам будет нечем дышать, а котел не будет работать на полную мощность.
Но если такой защиты нет, то поступающий в нее воздух следует удалять из системы с помощью специального клапана.
