Однофазные счётчики электроэнергии — ТАЙПИТ-ИП

Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.

В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.

Однофазные электросчётчики производятся в двух модификациях:

  • Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
  • Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии

Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.

Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока.

Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

  • измерять как активную энергию, так и реактивную;
  • фиксировать превышение нормативных параметров потребления энергии;
  • фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
  • измерять нормируемые показатели качества энергии.

Подключение однофазного счётчика

Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется.

Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.

Подключение однофазного счётчика

Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.

На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

  • первый контакт — ввод фазы от внешней сети;
  • второй контакт — выход фазы;
  • третий контакт — ввод нуля от внешней сети;
  • четвертый контакт — выход нуля.

Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик

Схема подключения электросчетчика НЕВА 103

Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.

Критерии выбора:

  • Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
  • Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
  • Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.

Электротехника

Электротехника


Евсюков А. А. Электротехника: Учеб. пособие для студентов физ. спец. пед. ин-тов.— М.: Просвещение, 1979.— 248 с.

В пособии описаны линейные цепи переменного тока, трехфазные цепи, электрические измерения и приборы, трансформаторы, электрические машины переменного и постоянного токов, элементы автоматики, а также техника безопасности. Приведены основные правила работы в учебной электротехнической лаборатории.



Оглавление

ПРЕДИСЛОВИЕ
ВВЕДЕНИЕ
ГЛАВА I. ЛИНЕЙНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА
1. ОДНОФАЗНЫЕ ЦЕПИ
§ 1.2. ПРИНЦИП ПОЛУЧЕНИЯ ПЕРЕМЕННОЙ СИНУСОИДАЛЬНОЙ ЭДС
§ 1.3. ДЕЙСТВУЮЩИЕ ЗНАЧЕНИЯ ТОКА И НАПРЯЖЕНИЯ
§ 1. 4. СРЕДНЕЕ ЗНАЧЕНИЕ ПЕРЕМЕННОГО ТОКА
§ 1.5. МЕТОД ВЕКТОРНЫХ ДИАГРАММ
§ 1.6. СОПРОТИВЛЕНИЯ В ЦЕПЯХ ПЕРЕМЕННОГО ТОКА
§ 1.7. ЦЕПЬ ПЕРЕМЕННОГО ТОКА С АКТИВНЫМ СОПРОТИВЛЕНИЕМ
§ 1.8. ЦЕПЬ ПЕРЕМЕННОГО ТОКА С ИНДУКТИВНОСТЬЮ
§ 1.9. ЦЕПЬ ПЕРЕМЕННОГО ТОКА С АКТИВНО-ИНДУКТИВНОЙ НАГРУЗКОЙ
§ 1.10. ЦЕПЬ ПЕРЕМЕННОГО ТОКА С ЕМКОСТЬЮ
§ 1.11. ЦЕПЬ ПЕРЕМЕННОГО ТОКА С АКТИВНО-ЕМКОСТНОЙ НАГРУЗКОЙ
§ 1.12. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ R, L И С. КОЭФФИЦИЕНТ МОЩНОСТИ
§ 1.13. РЕЗОНАНС НАПРЯЖЕНИЙ
§ 1.14. РЕЗОНАНС ТОКОВ
§ 1.15. СПОСОБЫ ПОВЫШЕНИЯ КОЭФФИЦИЕНТА МОЩНОСТИ
§ 1.16. ПРОВОДИМОСТЬ И РАСЧЕТ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
§ 1.17. СИМВОЛИЧЕСКИЙ МЕТОД
2. ТРЕХФАЗНЫЕ ЦЕПИ
§ 1.19. ПРИНЦИП ПОСТРОЕНИЯ ТРЕХФАЗНОЙ СИСТЕМЫ
§ 1.20. СОЕДИНЕНИЕ ЗВЕЗДОЙ
§ 1.21. СОЕДИНЕНИЕ ТРЕУГОЛЬНИКОМ
§ 1.22. МОЩНОСТЬ ТРЕХФАЗНОЙ СИСТЕМЫ
ГЛАВА II. ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ И ПРИБОРЫ
§ 2.3. ПОГРЕШНОСТИ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ
§ 2.4. ОСНОВНЫЕ ДЕТАЛИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
§ 2. 5. МАГНИТОЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ
§ 2.6. ЭЛЕКТРОМАГНИТНЫЕ ПРИБОРЫ
§ 2.7. ЭЛЕКТРОДИНАМИЧЕСКИЕ ПРИБОРЫ
§ 2.8. ФЕРРОДИНАМИЧЕСКИЕ ПРИБОРЫ
§ 2.9. ЭЛЕКТРОДИНАМИЧЕСКИЕ ВАТТМЕТРЫ
§ 2.10. ОДНОФАЗНЫЙ ФАЗОМЕТР
§ 2.11. ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
§ 2.12. ОММЕТРЫ
§ 2.13. ЛОГОМЕТРЫ
§ 2.14. ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ
§ 2.15. ДЕТЕКТОРНЫЕ ПРИБОРЫ
§ 2.16. ШКОЛЬНЫЕ ДЕМОНСТРАЦИОННЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
§ 2.17. ПОНЯТИЕ О ЦИФРОВЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ
§ 2.18. ИЗМЕРЕНИЕ МОЩНОСТИ ТРЕХФАЗНОЙ СИСТЕМЫ
§ 2.19. ИЗМЕРЕНИЕ ЭНЕРГИИ ТРЕХФАЗНОЙ СИСТЕМЫ
§ 2.20. СПОСОБЫ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА МОЩНОСТИ
§ 2.21. ПОНЯТИЕ ОБ ИЗМЕРЕНИЯХ НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН ЭЛЕКТРИЧЕСКИМИ МЕТОДАМИ
ГЛАВА III. ТРАНСФОРМАТОРЫ
§ 3.2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТРАНСФОРМАТОРА
§ 3.3. ХОЛОСТОЙ РЕЖИМ РАБОТЫ ТРАНСФОРМАТОРА
§ 3.4. РАБОЧИЙ РЕЖИМ ТРАНСФОРМАТОРА
§ 3.5. КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ТРАНСФОРМАТОРА
§ 3.6. ТРЕХФАЗНЫЕ ТРАНСФОРМАТОРЫ
§ 3. 7. КОНСТРУКЦИИ ТРАНСФОРМАТОРОВ
§ 3.8. АВТОТРАНСФОРМАТОР
§ 3.9. ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ
Глава IV. НЕЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ. ВЫПРЯМИТЕЛИ
4.1. ХАРАКТЕРИСТИКИ НЕЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ И ЭЛЕМЕНТОВ
§ 4.2. ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ
§ 4.3. ТИРИСТОРЫ
§ 4.4. ОСНОВНЫЕ СХЕМЫ ВЫПРЯМЛЕНИЯ ПЕРЕМЕННОГО ТОКА
§ 4.5. ПРИМЕНЕНИЕ ТИРИСТОРОВ ДЛЯ ВЫПРЯМЛЕНИЯ И РЕГУЛИРОВАНИЯ ТОКА
§ 4.6. СГЛАЖИВАЮЩИЕ ФИЛЬТРЫ
§ 4.7. ПОНЯТИЕ ОБ ИНВЕРТОРАХ
§ 4.8. ФЕРРОРЕЗОНАНС В НЕЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ
§ 4.9. ФЕРРОРЕЗОНАНСНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
§ 4.10. ШКОЛЬНЫЕ ВЫПРЯМИТЕЛИ
ГЛАВА V. МАШИНЫ ПЕРЕМЕННОГО ТОКА
§ 5.1. КЛАССИФИКАЦИЯ МАШИН ПЕРЕМЕННОГО ТОКА
§ 5.2. ПРИНЦИП РАБОТЫ И УСТРОЙСТВО АСИНХРОННОГО ДВИГАТЕЛЯ
§ 5.3. СОЗДАНИЕ ВРАЩАЮЩЕГОСЯ МАГНИТНОГО ПОЛЯ ТРЕХФАЗНОЙ СИСТЕМОЙ
§ 5.4. СКОРОСТЬ ВРАЩЕНИЯ МАГНИТНОГО ПОЛЯ. ТИПЫ ОБМОТОК СТАТОРА
§ 5.5. СКОЛЬЖЕНИЕ АСИНХРОННЫХ ДВИГАТЕЛЕЙ
§ 1.6. МАГНИТНЫЙ ПОТОК ЭДС И ТОКИ АСИНХРОННОГО ДВИГАТЕЛЯ
§ 5. 7. ВЕКТОРНАЯ ДИАГРАММА АСИНХРОННОГО ДВИГАТЕЛЯ
§ 5.8. АСИНХРОННЫЙ ДВИГАТЕЛЬ С КОНТАКТНЫМИ КОЛЬЦАМИ
§ 5.9. РАБОЧИЕ ХАРАКТЕРИСТИКИ АСИНХРОННОГО ДВИГАТЕЛЯ
§ 5.10. ПУСК В ХОД АСИНХРОННЫХ ДВИГАТЕЛЕЙ
§ 5.11. РЕВЕРСИРОВАНИЕ И РЕГУЛИРОВАНИЕ СКОРОСТИ АСИНХРОННЫХ ДВИГАТЕЛЕЙ
§ 5.12. ОДНОФАЗНЫЕ АСИНХРОННЫЕ ДВИГАТЕЛИ
§ 5.13. ПРИМЕНЕНИЕ ТРЕХФАЗНЫХ АСИНХРОННЫХ ДВИГАТЕЛЕЙ
§ 5.14. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СИНХРОННОГО ГЕНЕРАТОРА
§ 5.15. ЭДС СИНХРОННОГО ГЕНЕРАТОРА
§ 5.16. РЕАКЦИЯ ЯКОРЯ
§ 5.17. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СИНХРОННОГО ГЕНЕРАТОРА
§ 5.18. УПРОЩЕННАЯ ВЕКТОРНАЯ ДИАГРАММА СИНХРОННОГО ГЕНЕРАТОРА
§ 5.19. РАБОТА СИНХРОННОГО ГЕНЕРАТОРА ПАРАЛЛЕЛЬНО С СЕТЬЮ
§ 5.20. ОБРАТИМОСТЬ СИНХРОННЫХ МАШИН. ПРИНЦИП РАБОТЫ СИНХРОННОГО ДВИГАТЕЛЯ
§ 5.21. ПУСК И ОСТАНОВКА СИНХРОННОГО ДВИГАТЕЛЯ
§ 5.22. ВЛИЯНИЕ ТОКА ВОЗБУЖДЕНИЯ НА РАБОТУ СИНХРОННОГО ДВИГАТЕЛЯ. СИНХРОННЫЙ КОМПЕНСАТОР
§ 5.23. РЕАКТИВНЫЕ СИНХРОННЫЕ ДВИГАТЕЛИ
§ 5.24. ПРИМЕНЕНИЕ СИНХРОННЫХ ДВИГАТЕЛЕЙ
ГЛАВА VI. МАШИНЫ ПОСТОЯННОГО ТОКА
§ 6.2. ПРИНЦИП РАБОТЫ И УСТРОЙСТВО ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА. ТИПЫ ОБМОТОК ЯКОРЯ
§ 6.3. ЭДС И ЭЛЕКТРОМАГНИТНЫЙ МОМЕНТ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА
§ 6.4. РЕАКЦИЯ ЯКОРЯ
§ 6.5. КОММУТАЦИЯ
§ 6.6. СПОСОБЫ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА
§ 6.7. ОБРАТИМОСТЬ МАШИН ПОСТОЯННОГО ТОКА. ДВИГАТЕЛИ
§ 6.8. ДВИГАТЕЛЬ ПАРАЛЛЕЛЬНОГО И НЕЗАВИСИМОГО ВОЗБУЖДЕНИЯ
§ 6.9. ДВИГАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ
§ 6.10. ДВИГАТЕЛЬ СМЕШАННОГО ВОЗБУЖДЕНИЯ
§ 6.11. КОЛЛЕКТОРНЫЕ ДВИГАТЕЛИ ПЕРЕМЕННОГО ТОКА
ГЛАВА VII. ЭЛЕМЕНТЫ АВТОМАТИКИ
§ 7.2. РЕЛЕ
§ 7.3. ДАТЧИКИ
§ 7.4. АВТОМАТИЧЕСКИЙ КОНТРОЛЬ
§ 7.5. АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ
§ 7.6. АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ
§ 7.7. ТЕЛЕМЕХАНИКА
§ 7.8. КОМПЛЕКСНАЯ АВТОМАТИЗАЦИЯ
ГЛАВА VIII. ПРОИЗВОДСТВО, ПЕРЕДАЧА И ИСПОЛЬЗОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В НАРОДНОМ ХОЗЯЙСТВЕ
§ 8.1. ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ
§ 8.2. ЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ
§ 8.3. ПЕРЕДАЧА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПОСТОЯННЫМ ТОКОМ
§ 8. 4. АВТОМАТИЗАЦИЯ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И ПОДСТАНЦИЙ
ГЛАВА IX. СОВРЕМЕННЫЕ ТЕНДЕНЦИИ РАЗВИТИЯ ЭЛЕКТРОЭНЕРГЕТИКИ
ГЛАВА X. ЭЛЕМЕНТЫ ТЕХНИКИ БЕЗОПАСНОСТИ
§ 10.1. ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ДЛЯ ОРГАНИЗМА ЧЕЛОВЕКА
§ 10.2. ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ТЕЛА ЧЕЛОВЕКА
§ 10.3. ОСНОВНЫЕ ПРИЧИНЫ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
§ 10.4. ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ И ЗАЗЕМЛЕНИЕ НА НЕЙТРАЛЬ (ЗАНУЛЕНИЕ)
§ 10.5. ЗАЩИТНЫЕ СРЕДСТВА И КОНТРОЛЬ СОСТОЯНИЯ ИЗОЛЯЦИИ ЭЛЕКТРОУСТАНОВОК
§ 10.6. ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ ПОРАЖЕННОМУ ЭЛЕКТРИЧЕСКИМ ТОКОМ
§ 10.7. ОСНОВНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ В УЧЕБНЫХ ЛАБОРАТОРИЯХ
ЛИТЕРАТУРА

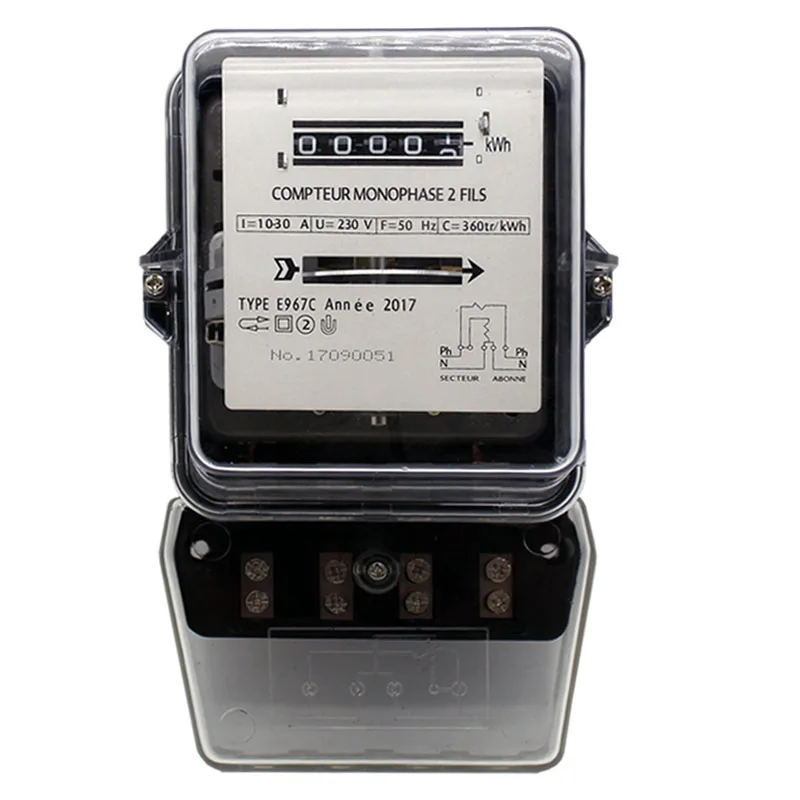

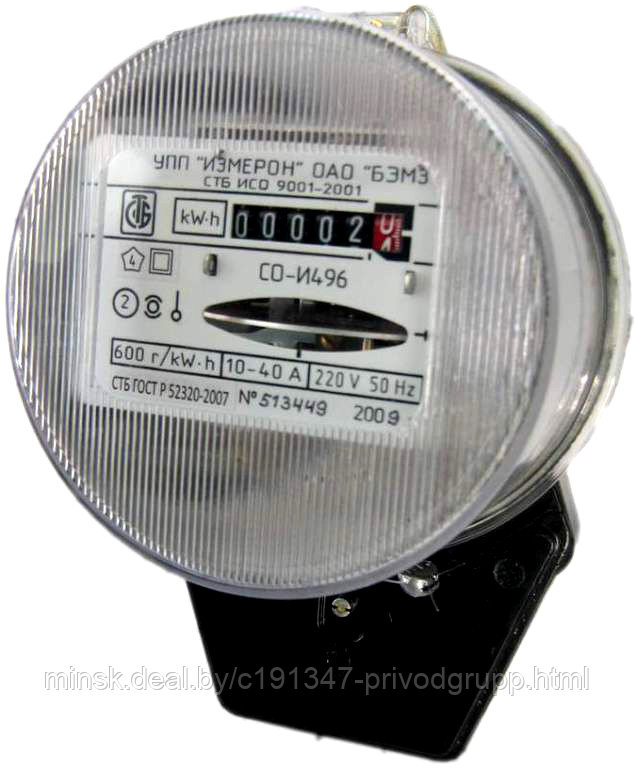

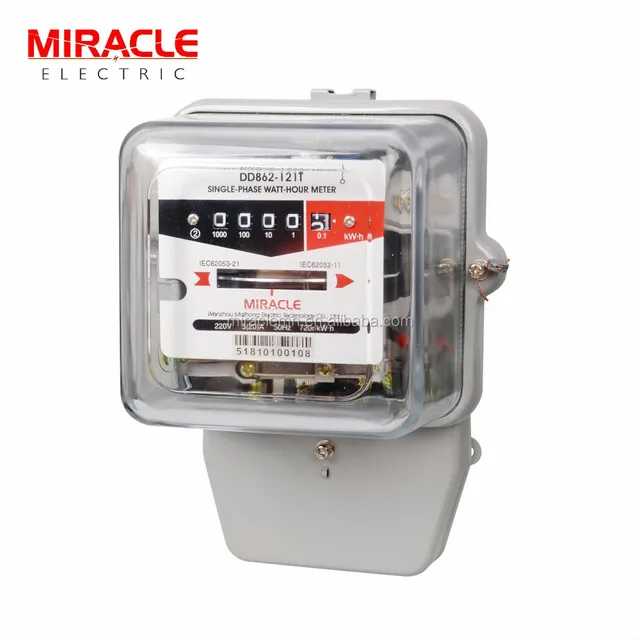

Однофазный счетчик энергии индукционного типа

Содержание

1

Однофазный счетчик энергии индукционного типа

Однофазный счетчик энергии используется для измерения электрической энергии в цепи переменного тока. Счетчик энергии представляет собой интегрирующий прибор, который измеряет общее количество электроэнергии, подаваемой в цепь за определенный период. Принцип работы счетчика электроэнергии такой же, как и у индукционного ваттметра.

Конструкция однофазного счетчика энергии индукционного типа

Однофазный счетчик энергии индукционного типа имеет следующие основные части рабочего механизма.

  1. Приводная система
  2. Подвижная система
  3. Тормозная система
  4. Записывающий механизм
  1. Приводная система:- В счетчике электроэнергии используются два электромагнита: магнит и шунтирующий магнит. Он состоит из нескольких U-образных пластин из кремнистой стали, образующих сердечник. В обе ножки П-образного магнита намотана катушка из толстой проволоки с несколькими витками. Катушка известна как токовая катушка, которая соединена последовательно с нагрузкой.
    Шунтирующий магнит состоит из нескольких М-образных пластин кремнистой стали, собранных вместе в сердечник. Катушка из тонкой проволоки с большим числом витков намотана на центральное плечо магнита и подключена к источнику питания. Таким образом, она возбуждается током, пропорциональным напряжению питания и известному потенциалу катушки.
  2. Система перемещения:- Система перемещения представляет собой алюминиевый диск, установленный на шпинделе. Диск помещается в воздушный зазор двух электромагнитов. вихревой ток индуцируется в диске из-за изменения магнитного поля. Этот вихревой ток отсекается магнитным потоком. Взаимодействие потока и диска вызывает отклоняющий момент.
    Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой. Количество оборотов диска подсчитывается за определенный промежуток времени. Диск измерял потребляемую мощность в киловатт-часах.
  3. Тормозная система:- Постоянный магнит используется для уменьшения вращения алюминиевого диска. Алюминиевый диск индуцирует вихревые токи из-за своего вращения. Вихревой ток отсекает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.
    Тормозной момент противодействует движению дисков, что снижает их скорость. Постоянный магнит является регулируемым, благодаря чему тормозной момент также регулируется путем смещения магнита в другое радиальное положение.
  4. Записывающий механизм:- Основной функцией записывающего механизма является запись числа оборотов алюминиевого диска. Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Работа однофазного счетчика энергии индукционного типа

При включении однофазного счетчика энергии в цепь для измерения потребления электроэнергии. Ток проходит через оба магнита или катушку. Магнитное поле, создаваемое последовательным магнитным полем в фазе с линейным током & магнитное поле , создаваемое шунтирующим магнитом , находится в квадратуре с приложенным напряжением, поэтому существует разность фаз между потоками, создаваемыми двумя катушками. Эта установка вращает магнитное поле, которое взаимодействует с диском и создает движущий момент, и, таким образом, диск начинает вращаться, количество оборотов, совершаемых диском, зависит от энергии, проходящей через счетчик. Шпиндель соединен с записывающим механизмом, так что энергия, потребляемая в цепи, непосредственно регистрируется в кВтч .

Преимущества счетчика электроэнергии индукционного типа

  1. Дешевизна.
  2. Простая конструкция.
  3. Низкие эксплуатационные расходы.
  4. Более точный в широком диапазоне нагрузок.
  5. Хорошее демпфирование.
  6. Подвижный элемент не имеет электрического контакта с цепью.

Недостатки счетчика электроэнергии индукционного типа

  1. Может использоваться только для цепей переменного тока.
  2. Имеют нелинейные шкалы.
  3. Они потребляют значительное количество энергии.

Читайте также:

  • Измеритель частоты электрического резонанса
  • Ваттметр | Тип динамометра Ваттметр
  • Измеритель коэффициента мощности | Динамометр Тип
  • B. Tech – Скачать опросные листы MDU за предыдущий год

Читать далее>>>>

О
Hansraj Banger

Мы здесь, чтобы предоставить информацию о инженерной сфере простым и легким способом | Engineeringa2z

Описание однофазного счетчика энергии индукционного типа

Объяснение однофазного счетчика энергии индукционного типа

Однофазные счетчики энергии индукционного типа широко используется для измерения электрической энергии в однофазных цепях переменного тока. Один можно найти такие счетчики, установленные в домах. Его также называют однофазным. ваттметр.

Однофазный счетчик энергии индукционного типа


Принцип: крутящий момент создается для вращения диска за счет взаимодействия из двух потоков. Поскольку ЭДС наводится в диске по индукции, это прибор работает только от сети переменного тока.

Конструкция: На рисунке ниже показаны различные части однофазного индукционного типа счетчик энергии. Он состоит из шунтирующего магнита, последовательного магнита, вращающегося диск, тормозной магнит и счетный механизм.

Шунтирующий магнит состоит из нескольких М-образных железных многослойный сердечник, намотанный тонкой проволокой из многих витков, т. е. катушек, и соединенный по всей поставке. По шунтирующей катушке протекает ток, пропорциональный подаче напряжения и известен как Катушка давления .
Поток, создаваемый шунтирующим магнитом отстает от напряжения питания на 90 o из-за индуктивности катушки. Сериал магнит состоит из U-образного ламинированного сердечника, намотанного несколькими витками большого сечения провод и подключен последовательно с нагрузкой и несет ток нагрузки. намотанная катушка известна как токовая катушка .

Тонкий алюминиевый диск закреплен на шпинделе между двумя магниты так, что он взаимодействует с потоками обоих магнитов. Медное затенение кольцо на центральном плече магнита шунта для регулировки запаздывания шунта поток катушки отстает от напряжения на 90 или . Его также называют четырехдиапазонным. или регулятор запаздывания или компенсатор коэффициента мощности. Пружины управления закреплены на шпинделе диск, обеспечивающий контроль крутящего момента.

Тормозной магнит имеет С-образную форму, что обеспечивает тормозной момент при движении алюминиевого диска. Тормозной магнит вращается, в нем индуцируются вихревые токи за счет потока, создаваемого тормозным магнитом. Вихревые токи противодействуют вращению диска (согласно закону Ленца). Номер оборотов диска является мерой электрической энергии, потребляемой нагрузки и записывается на циферблате, который сцеплен со шпинделем (т.е. механизм записи).

Рабочий: При подключении счетчика электроэнергии в цепь катушка давления несет ток, пропорциональный напряжению питания, тогда как последовательная катушка несет ток нагрузки. Последовательный магнит создает поток Φ 1 , который находится в фазе с током нагрузки I.
