Проекты каркасно-щитового дома типовые и индивидуальные

Каркасно-щитовые дома – это вариант деревянных каркасных домов. Обычные каркасные дома можно назвать каркасно-обшивными, так как технология их сооружения заключается в последовательном возведении деревянного каркаса из бруса и доски, обшивки его изнутри и снаружи различными материалами, заполнении пространства между обшивкой эффективным утеплителем.

Каркасно-щитовые дома отличаются тем, что после возведения каркаса в пространство между его стойками устанавливаются готовые щиты, которые изготавливаются в заводских условиях. За счет этого строительство становится более индустриальным и простым, уменьшаются сроки возведения и повышаются эксплуатационные качества дома.

Если вы решили построить каркасно-щитовой дом проекты необходимо подбирать, учитывая следующие условия и особенности:

помещения любого жилого дома подразделяются на два вида: жилые и подсобные. Жилые комнаты – это гостиная, спальни, столовая, рабочий кабинет и т. д., то есть помещения, где члены семьи живут, принимают пищу, отдыхают и занимаются любимыми увлечениями.

Подсобные помещения – это кухня, санузлы и ванные, прихожая, холлы, кладовая, гардеробная, топочная.

Подсобные помещения предназначены для обслуживания жилых помещений и поддержания жизнедеятельности проживающих;

количество жилых комнат и их площади, а также подсобных  помещений, должны соответствовать количеству членов семьи, их возрасту и половой принадлежности;

необходимо рассмотреть планировки дома и оценить их с точки зрения рациональности расположения: кухня должна находиться рядом со столовой и кладовой, из спален необходим удобный доступ в санузлы и ванные, желательно чтобы из гостиной или кухни имелся дополнительный выход на террасу или во двор;

если рассматривать новые каркасно-щитовые дома проекты их можно охарактеризовать тем, что вся площадь дома делится на две зоны: гостевую и хозяйскую. В гостевую зону входят прихожая, гардеробная, холл, гостиная, столовая и санузел. В хозяйской зоне расположены спальни, санузлы и ванные;

нужно принять во внимание размеры участка и предполагаемое расположение дома на нем, так как большое значение для обеспечения комфортности имеет инсоляция – равномерное облучение солнечными лучами всех жилых помещений;

следует придерживаться того, что подбирая каркасно-щитовые дома проекты их должны полностью соответствовать вкусам членов семьи в части архитектурного решения и эстетичности внешнего вида.

Типовые и индивидуальные проекты

Нужно знать, что рассматривая каркасно-щитовые дома проекты их могут быть типовыми, то есть готовыми к использованию и имеющимися в каталоге строительной компании. Типовые проекты рассчитаны на массовое применение и в одном поселении или районе застройки может быть несколько домов, сооруженных по одному и тому же проекту.

Другой вид проектирования – это разработка индивидуального проекта, то есть эксклюзивного, который будет существовать в единственном варианте. При разработке индивидуального проекта архитектор учтет все ваши пожелания, касающиеся размеров дома, количества и площади помещений, этажности и внешнего вида.

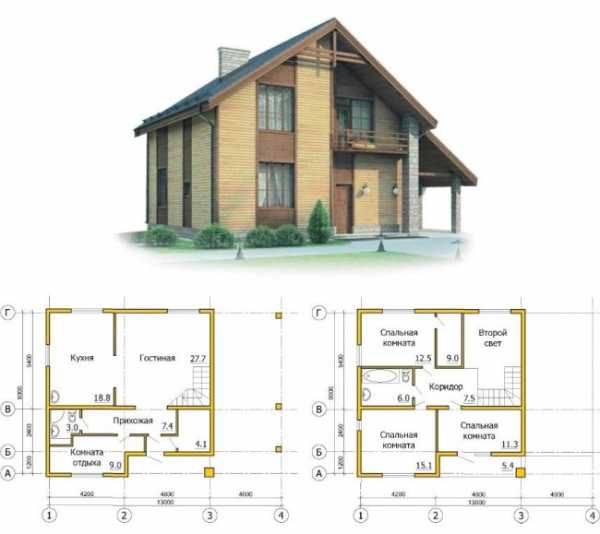

Проекты небольших домов

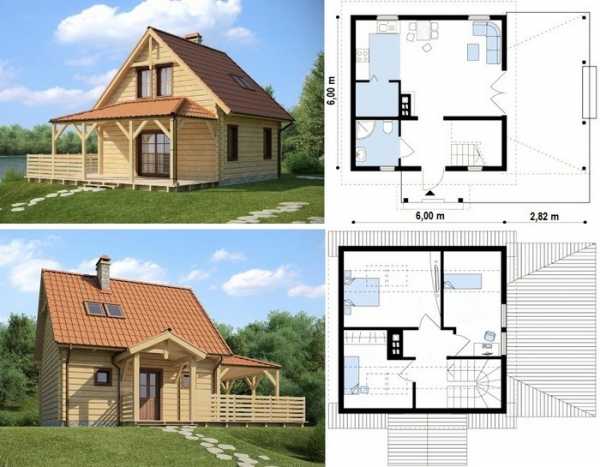

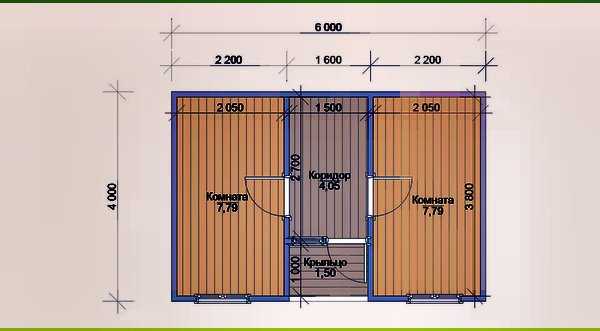

Дачный дом 6 на 4 фото

Каркасно-щитовые дома небольших размеров более всего подходят для дачных участков. Если вы собираетесь построить на дачном участке каркасный дом 6 на 4  проект его будет очень простым. На небольшой площади разместятся только небольшая прихожая, одна комната с кухней-нишей, в которой должны быть готовочная плита и мойка, а также санузел, где можно установить унитаз, умывальник и душевой поддон. Несмотря на скромные размеры в таком доме будет полный набор удобств для проживания на даче в весенне-летний период, так как оборудовать отоплением такой дом будет проблематично.

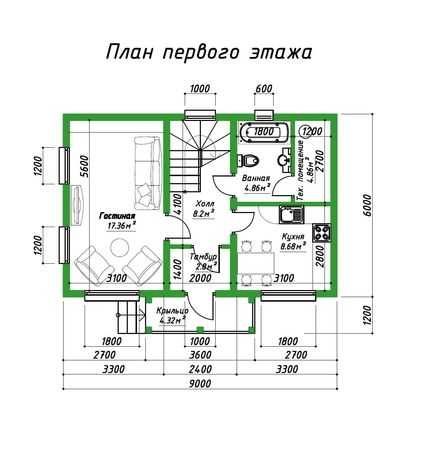

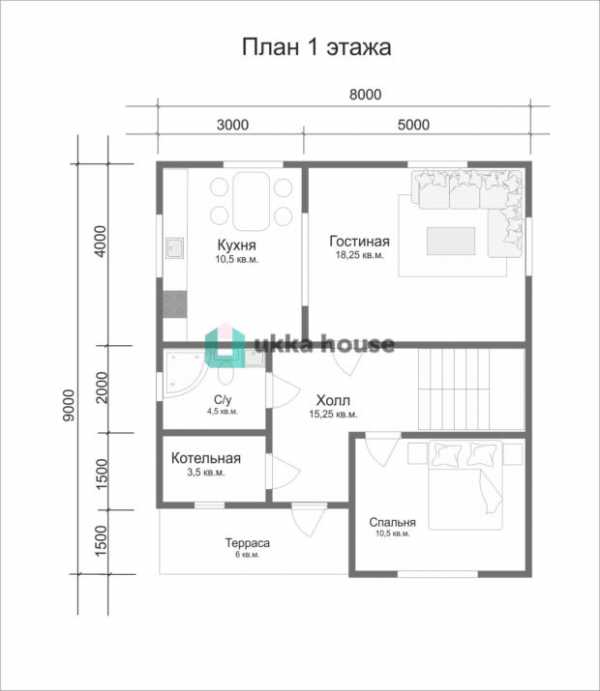

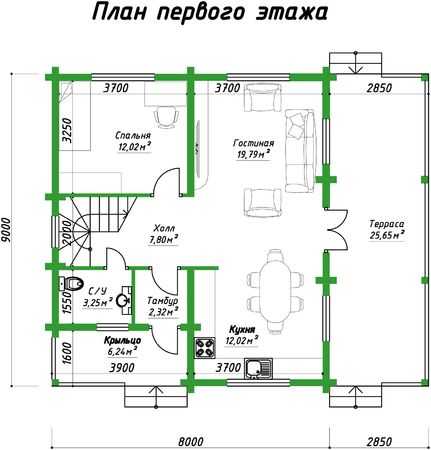

Фото дом 6 на 9

Если вы выберете каркасный дом 6 на 9  проект его будет равнозначен по площади двухкомнатной квартире. В доме разместится прихожая-холл, из которой можно будет войти в гостиную площадью около 15 м2, жилую комнату площадью 10—11 м2, кухню – 10—11 м2 и санузел. Выбирая каркасный дом 6 на 9  проект которого может предусматривать и отопительное оборудование, следует рассчитывать на круглогодичное проживание на дачном участке.

Конструкция щита

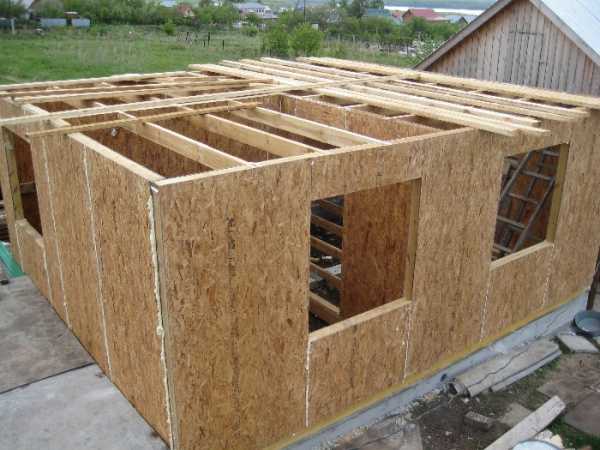

Конструкция каркасной стены (щит) на фото

Щит для каркасно-щитового дома представляет собой раму из деревянной обвязочной доски, расположенной по контуру, обшивки с наружной и внутренней стороны и утеплителя между ними. Ширина досок рамы щита должна быть равной ширине стоек основного несущего каркаса дома, а высота соответствовать размеру между нижней обвязочной балкой и верхней обвязкой, которая устраивается по верху щитов. Ширина щитов принимается модульной – 1200 и 600 мм.

Рама щита изготавливается из строганой доски влажностью не более 16 %, обработанной комплексным противопожарным и антисептирующим составом. Со стороны, которая будет обращена внутрь помещений дома, рама щита обшивается пароизоляционной пленкой, а затем ориентированно-стружечными плитами (ОСП). Пароизоляционная пленка предохраняет утеплитель от увлажнения водяными парами изнутри помещений.  С наружной стороны рама обшивается влаговетрозащитной пленкой, которая защищает конструкцию и утеплитель от атмосферных воздействий, затем теми же плитами ОСП.  Толщина плит снаружи и изнутри составляет не более 10 мм.

Помимо плит ОСП обшивка может быть из доски толщиной 16 мм, слоистого пластика, водостойкой фанеры и других материалов. Пространство между наружной и внутренней обшивкой заполняется утеплителем – чаще всего используется базальтовая (каменная) вата. Это негорючий, очень долговечный и стойкий к различным негативным воздействиям материал.

оформление проемов

проемы

Щиты подразделяются на глухие, оконные и дверные – с предусмотренными в них проемами, куда будут устанавливаться оконные и дверные рамы. Коробки окон и дверей крепятся к дополнительным обвязкам внутри основной рамы щита. Наружная обшивка при изготовлении щита выпускается за края рамы с целью образования четверти, которой закрываются места стыкования щитов со стойками основного каркаса и обвязочными балками. Все конструкции узлов примыкания к стойкам и стыков щитов тщательно разработаны, для обеспечения герметичности предусмотрены специальные мероприятия по дополнительному укреплению и утеплению таких мест.

Щиты могут быть для наружных, внутренних стен, а также для устройства настилов полов и перекрытий. В каждом случае разрабатывается специальная конструкция.

Технология строительства

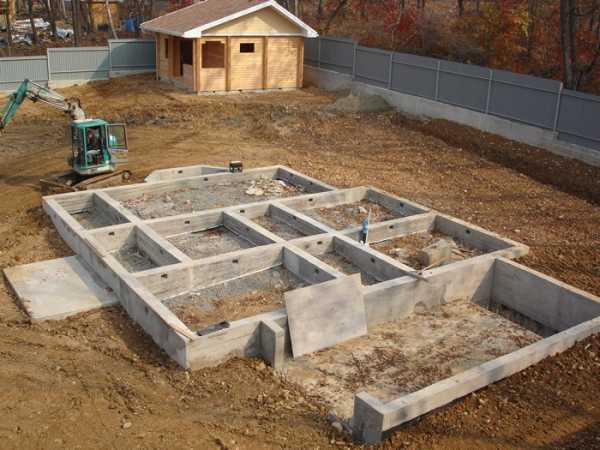

Фото фундамент каркасного дома

Сооружение каркасно-щитовых домов начинается с устройства фундамента. Так как деревянные дома обладают небольшим весом, то в основании не требуется массивного фундамента. Если грунты не имеют особых свойств – просадочности, морозного пучения, не торфяники или плывуны, то для каркасно-щитового дома достаточно столбчатого или ленточного сборного или монолитного фундамента.

Решение по тому или иному типу фундаментов принимается в зависимости от грунтовых условий конкретной площадки.

После сооружения фундамента и возведения бетонного или кирпичного цоколя и устройства горизонтальной гидроизоляции из рубероида или обмазки битумной мастикой,  на  его верхнюю поверхность укладывается нижняя обвязочная балка из антисептированного бруса и прикрепляется анкерными болтами. Нижняя обвязка служит опорой для каркаса, щитов и лаг пола первого этажа.

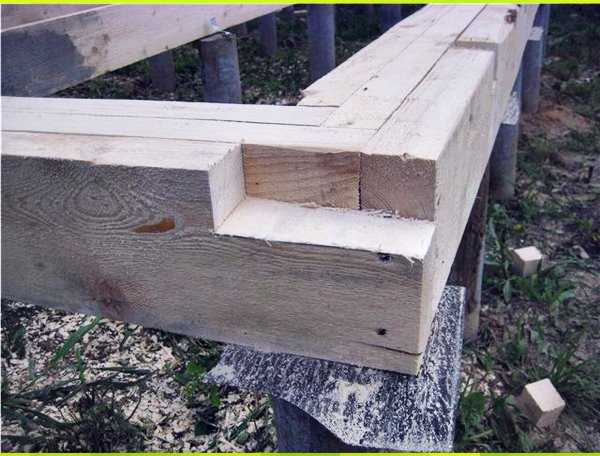

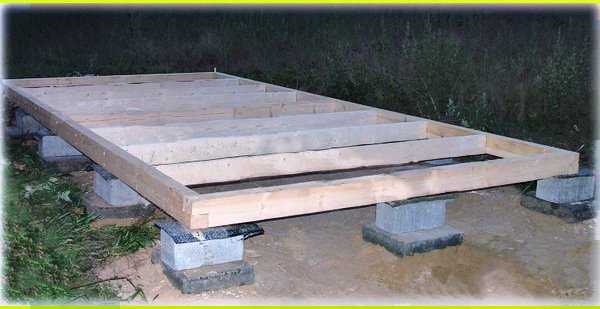

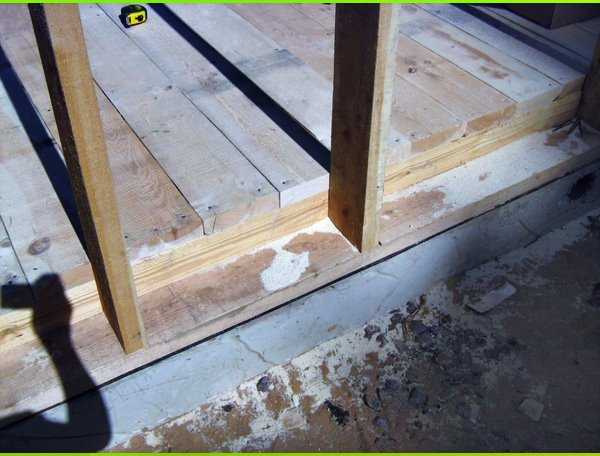

Нижняя обвязка

После устройства нижней обвязки на нее устанавливаются вертикальные стойки каркаса из брусьев в соответствии с планировочными решениями проекта по наружным и внутренним несущим стенам. Стойки крепятся к балке шурупами и гвоздями и объединяются горизонтальной обвязочной балкой в верхнем уровне. Затем между стойками каркаса монтируются стеновые щиты, скрепляются между собой и крепятся к стойкам гвоздями, шурупами с использованием специальных стальных соединительных накладок. Места стыков щитов между собой закрываются нащельниками снаружи и изнутри. Стыки между щитами являются наиболее слабым местом в плане обеспечения герметичности и непродуваемости, поэтому их дополнительно утепляют, законопачивают специальными герметиками и минеральным войлоком, перекрывая непрерывными слоями влаговетрозащитной пленки и пароизоляции снаружи и изнутри.

На нижнюю обвязочную балку укладываются половые лаги – деревянные балки сечением 50х150 мм.

Вертикальные стойки каркаса каркасного дома

Подполье должно быть хорошо проветриваемым, иначе деревянные конструкции пола могут быстро подвергнуться гниению. Для этого в противоположных углах цоколя устраивают вентиляционные отверстия.

К лагам пола прибиваются черепные бруски с каждой стороны сечением 50х50 мм. По ним устраивается накат из доски, на который укладывается утеплитель, затем пароизоляционная пленка и поверх нее конструкции чистого пола.

Перекрытия этажа могут быть щитового типа или устраиваются из деревянных балок по такому же принципу, как и перекрытие над подпольем – с накатом из доски, укладкой пароизоляции и утеплителя. Для перекрытий щитового типа изготавливаются специальные щиты по тому же принципу, что и щиты для наружных стен – с каркасом, утеплителем внутри и обшивкой с обеих сторон. Для таких щитов разработаны узлы укладки и крепления к балкам перекрытия.

После устройства перекрытия по периметру дома на балки укладывается мауэрлат из бруса или доски, на который опираются стропила крыши.

После завершения коробки дома производятся отделочные работы в помещениях и по фасадам. Отделочных материалов для внутренней и наружной отделки существует множество, подбор осуществляется согласно проекту или по выбору заказчика.

framehouse.club

фото и цены, технология возведения

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Пользуются большой популярностью проекты каркасных домов, фото и цены на которые отличаются разнообразием. Основным преимуществом подобных конструкций считается их низкая стоимость, а также легкость конструкции и кратчайшие сроки монтажа. Каркасные сооружения обладают прекрасными теплоизолирующими свойствами, благодаря использованию новейших материалов  и современных технологий. Проекты зданий могут быть одноэтажными, с гаражом, с цоколем, в несколько этажей или мансардой. Доступность подобного жилья подталкивает многих желающих обзавестись собственным домом.

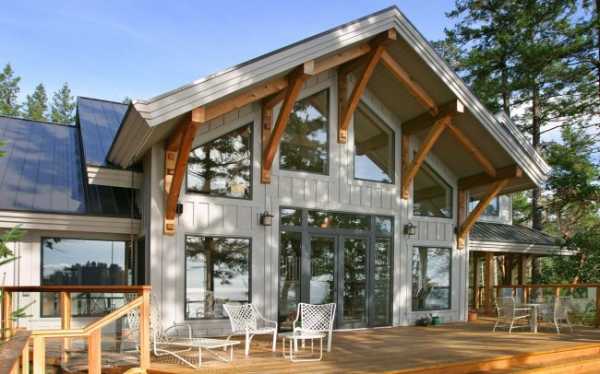

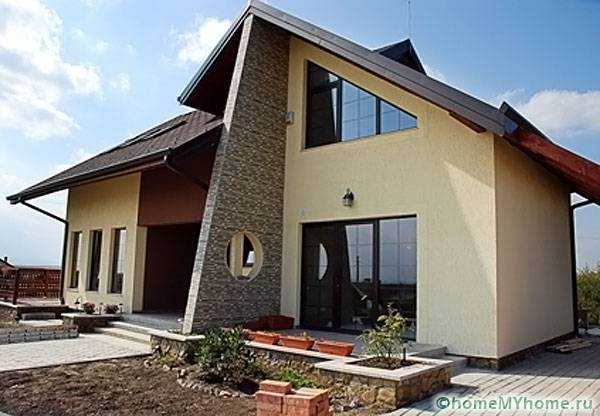

Вариант каркасного дома

Содержание статьи

Проекты домов и их устройство

Каркасные дома, построенные по типу сэндвич, возводятся в основном из древесины. Они быстро прогреваются,  что позволяет уменьшить затраты на отопление. Рассматривая проекты каркасных домов, а также их фото и цены, можно подобрать удобное жилье под свои потребности. К классическим вариантам относятся одноэтажные постройки с двухскатной крышей или двухэтажные. Интересным решением считаются проекты с мансардой, балконом, крыльцом, а также вариант с ломанной крышей.

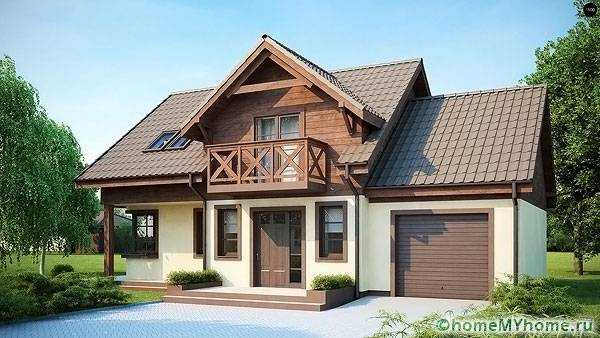

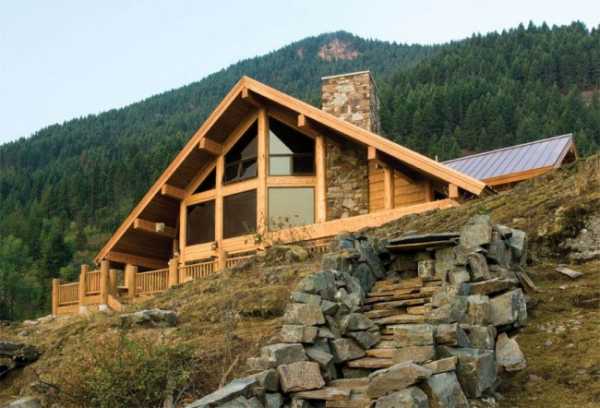

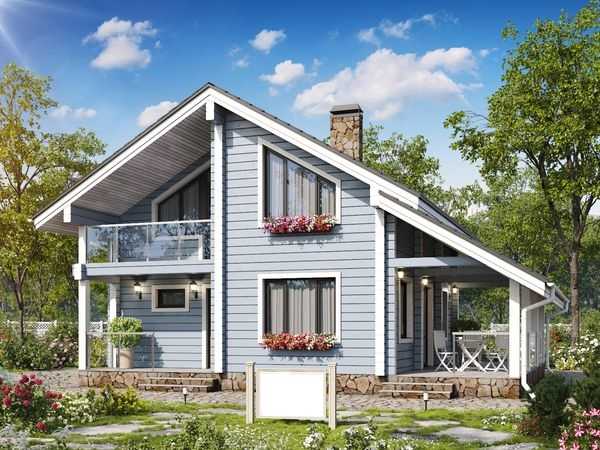

Здание с двухскатной крышей

Каркасное строение представляет собой конструкцию, в основе которой находится каркас из деревянных балок и перекрытий. В пространство между плитами вкладывается минеральная ванна или пенополистирол. Облицовка каркасных строений выполняется из любых материалов.

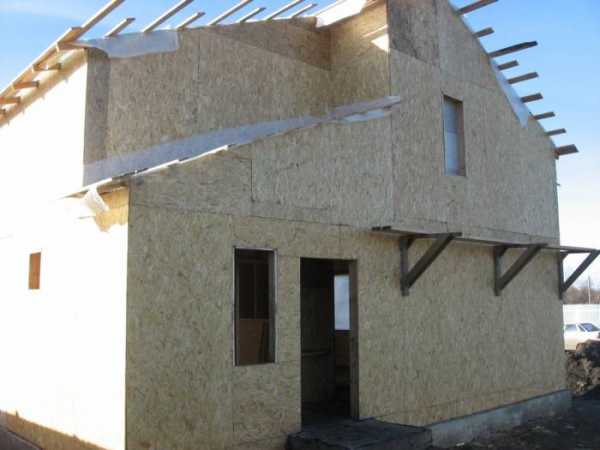

Облицовка дома

Схема строительства подобного здания считается более сложной, чем кирпичного. Поэтому сборка конструкции требует мастерства и знания нюансов технологии. При планировании строительства проводятся расчеты нагрузок и учитываются технические характеристики материалов.

Выбирая каркасные дома, проекты, фото и цены, стоит учитывать, что их строительство состоит из следующих этапов:

• Выбирается удобное место под строительство с учетом расположения грунтовых вод, климатических особенностей и коммуникационных систем.
• Выполняется разметка и закладка фундамента.

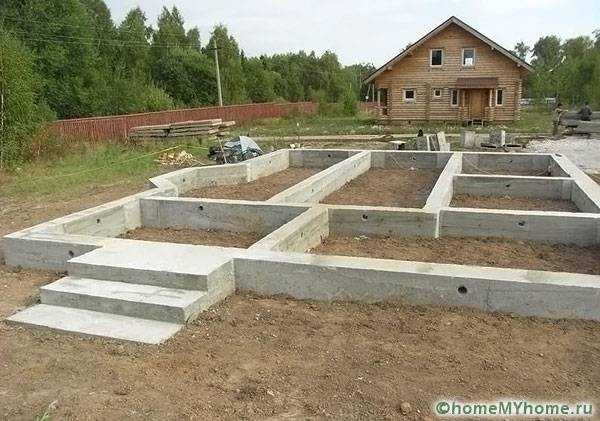

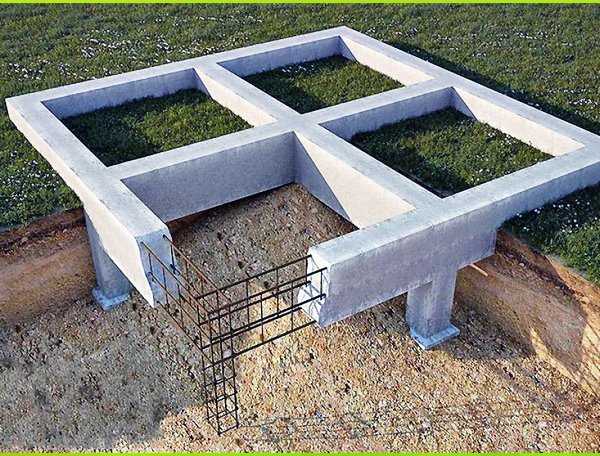

Фундамент для дома

• При монтаже каркаса из древесины в фундамент укладываются венцы из обработанного бруса, на которые устанавливается каркас.

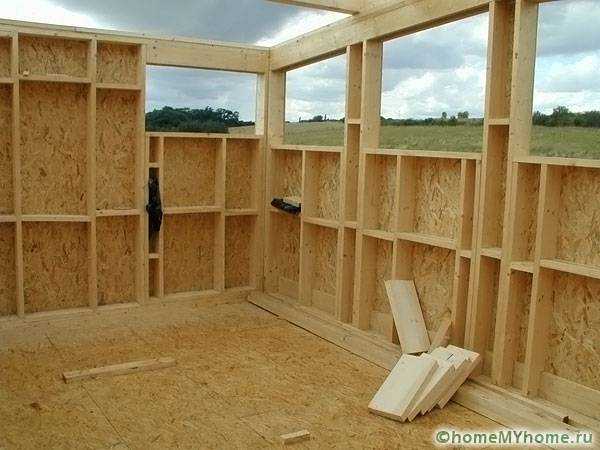

• Установка каркаса и обшивка снаружи.

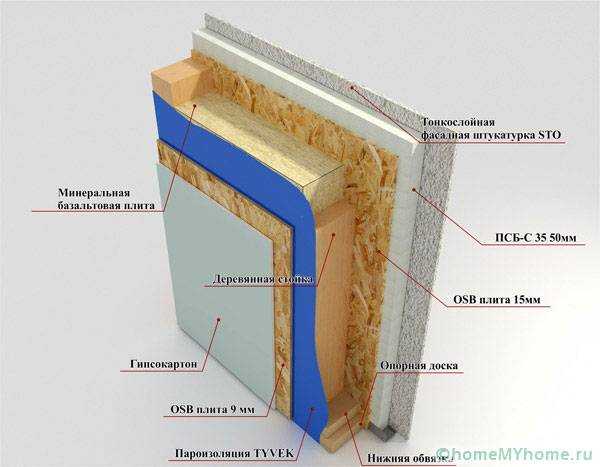

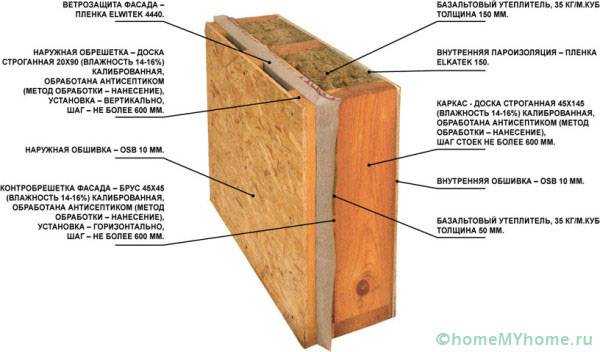

Строение стены

• При выполнении обшивки монтируются двери и окна.

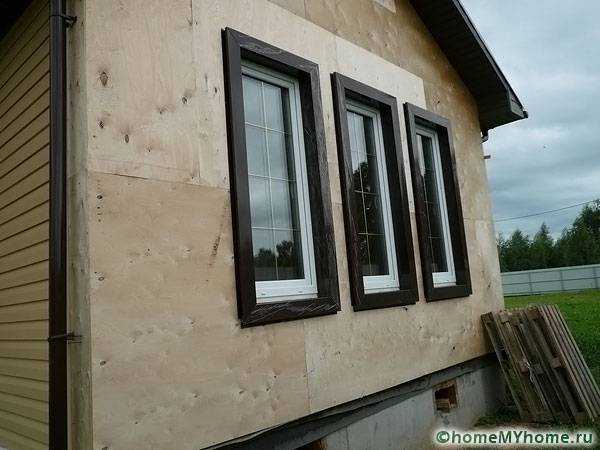

Установленные окна

• Выполняется утепление конструкции.

Утепляющие слои

Монтаж внутренних перегородок

В завершении монтируется кровля, и выполняются отделочные работы.

 Статья по теме:

Технология возведения

При строительных работах есть два пути: выполнение дома своими силами или нанять специалистов. Коробка выполняется из готовых щитов, которые делаются на заводе по типу сэндвич панелей. При этом между двумя слоями прокладываются материалы теплоизоляции и пароизолятор. Для сборки конструкции требуется грузоподъемная техника и подготовленный фундамент.

Есть несколько популярных технологий возведения.

Каркасная технология

Полезная информация! При возведении каркаса запрещено применять материалы с дефектом: механическими повреждениями или грибковым налетом. Грибок спровоцирует гниение древесины.

Разновидности технологий

К самым распространенным относятся следующие варианты:

• Канадская технология выполняется по системе «Платформа» или Sip.
• Немецкая технология предполагает монтаж щитовой конструкции заводской сборки.
• Каркасно – рамочные конструкции.

Система платформа предполагает монтаж щитов на платформы из лаг. Щитовые листы монтируются с помощью верхней обвязки. При монтаже между стенами прокладывается уплотнитель. По технологии SIP собираются качественные каркасно щитовые дома: проекты, фото и цены на которые различаются. При этом крепятся щиты с маленькими габаритами, которые делаются в заводских условиях. Подобные щиты выполняются из листового пенопласта.

Канадский дом

Отличительной особенностью немецкой технологии является то, что конструкция строится из стеновых щитов, которые собираются на заводе. В панели укладывается теплоизолирующий материал и коммуникации.

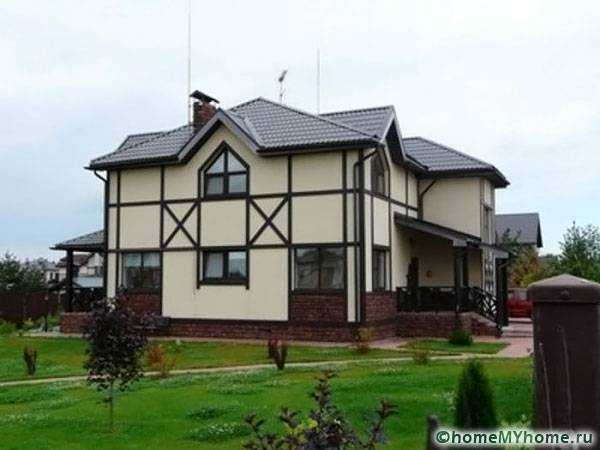

Немецкая технология

Каркасно-рамочные конструкции обладают большей надежностью. Каркас изготавливается из клееного бруса крупного сечения. Затем полученная рама обшивается досками или плитами из влагоустойчивых материалов. Конструкция заполняется утеплителем.

Каркасно-щитовая конструкция

Средние цены на различные проекты домов

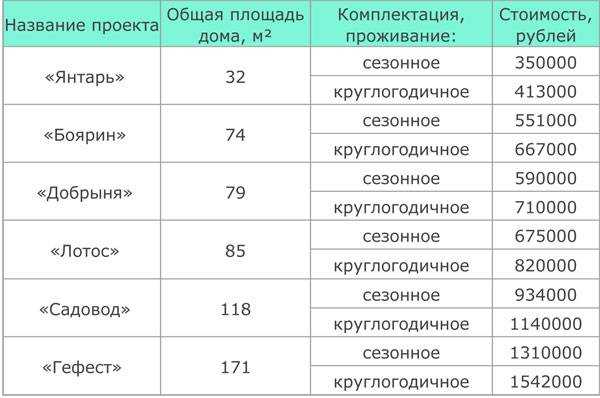

Средние цены на различные проекты каркасных домов

Статья по теме:

Каркасный дом своими руками. Пошаговая инструкция по возведению каркасного дома с полезными рекомендациями в специальной публикации нашего портала.

Как выбрать материал для каркасных строений

Какие бы проекты каркасных домов: фото и цены вы бы не выбрали, большая часть затрат приходится на материалы. Для установки стен и каркаса применяются следующие материалы:

• Строганный непрофилированный брус разнообразной формы. Для связки конструкции используется доска.

Дом из непрофилированной древесины

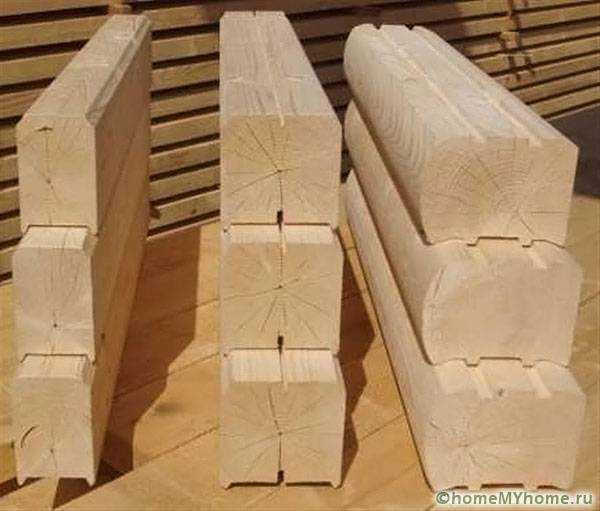

• Оптимальным вариантом считается профилированный брус. Он имеет пазы с одной стороны, а с другой располагаются шипы. Другие поверхности строганные.  Использование данного материала позволяет сэкономить на несущих конструкциях, так как он является и материалом для стен.

Профилированный брус

• Клееный брус монтируется достаточно легко. Он создается из обрезков брусков, которые склеиваются специальными составами.

Клееный материал

• Для обшивки каркаса используется водостойкая фанера. Материал производится из хвойного или березового шпона.

Обшивка фанерой

• Прекрасным вариантом для внутренней и внешней облицовки является ориентировано стружечная плита OSB. Она производится из тонких щепок, которые склеиваются в вертикальном направлении на слоях поверхности.

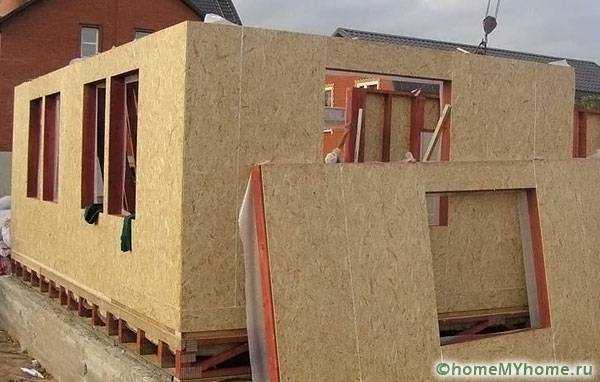

Использование OSB-плит

SIP-панели

Статья по теме:

Каркас также может выполняться из металла или железобетона. При этом конструкция сливается с фундаментом. Подобный каркас состоит из двух поясов, которые соединяются стержнями из стали и трубами.

Полезная информация! Легкие тонкостенные конструкции из стали позволяют создавать каркасные дачные дома: проекты, фото и цены которых могут значительно различаться, в три этажа. Каркас производится с применением термопрофилей, которые оборудованы перфорационными пазами.

Преимущества и недостатки домов: что говорят жильцы

При выборе проекта, учитывается множество факторов. Хозяевам хочется, чтобы строение обошлось недорого и прослужило длительные годы.

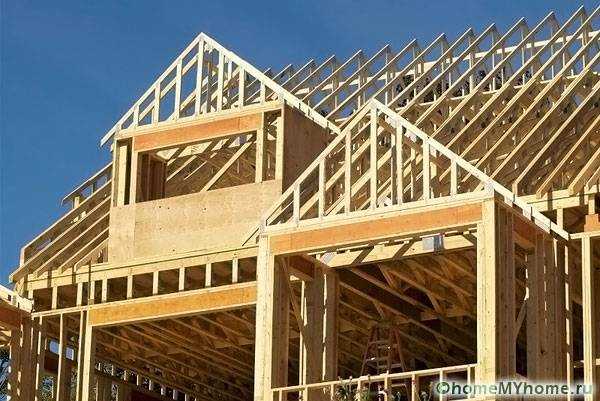

Вид конструкции при строительных работах

Как свидетельствуют многочисленные отзывы, каркасное строительство имеет следующие преимущества:

• каркасная технология считается самым бюджетным вариантом;
• небольшой вес постройки не требует установки дорогостоящих фундаментов;
• быстрота монтажа;
• каркасные постройки обладают отличными свойствами энергосбережения, что позволяет сэкономить затраты на отопление;
• дома обладают хорошей теплозащитой, устойчивостью к повреждениям и отличаются повышенной жесткостью;
• поверхность материалов для обшивки может применяться без дополнительной обработки.

Каркасные технологии также имеют недостатки, о которых стоит знать:

• для установки конструкции требуются мастера, которые будут соблюдать технологию и применять специальный инструмент;
• подобное строительство применяется для зданий не более, чем в три этажа;
• для деревянного каркаса рекомендуется специальная пропитка и обработка антисептическим составом.

Популярные мифы о каркасных постройках

Множество споров ведется на тему качества каркасных построек. Практика показывает, что данная технология полностью соответствует всем нормам, необходимым для проживания даже в сильные морозы. Проекты каркасных домов, а также их фото и цены обросли множеством мифов.

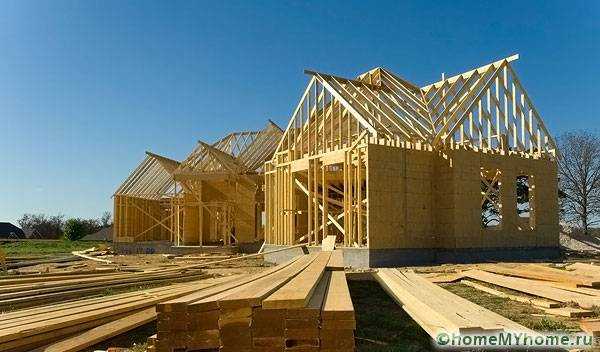

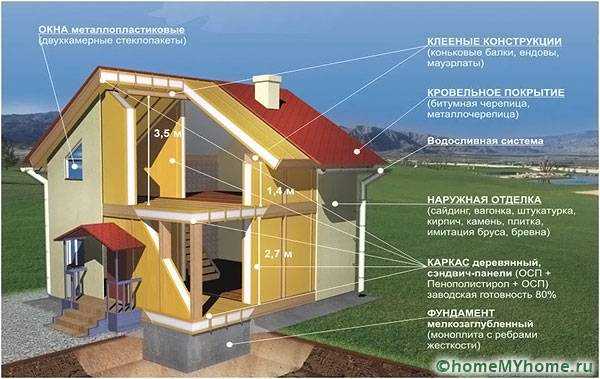

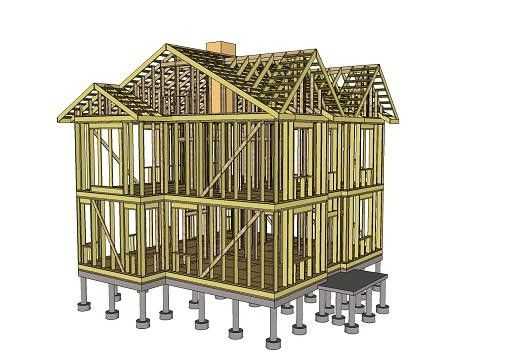

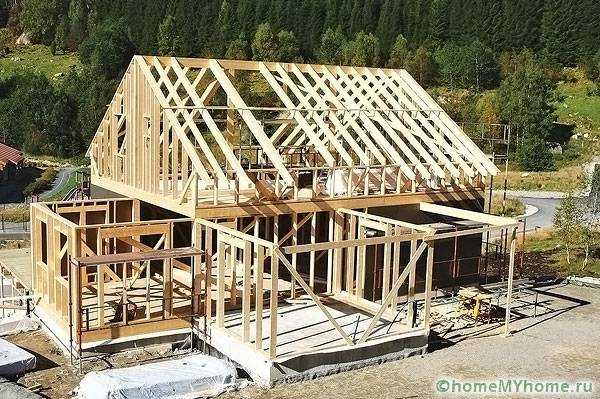

Схема каркасного здания

Миф 1: Пожароопасность каркасных построек

Данный миф возник, потому что каркасные сооружения часто строятся из дерева, которое считается горючим материалом. Но, несмотря на это многие дома строятся из древесины на протяжении многих лет. А современные материалы обрабатываются защитными растворами и различными пропитками, которые предотвращают возгорание.

Миф 2: Недолговечность данного типа строения

Различные виды подобных конструкций служат на протяжении 30-100 лет. Данный показатель зависит от материала каркаса, его качества и утеплителя. Стоит уделить внимание качественному утеплителю. Строение с пенополистирольным утеплителем может прослужить не менее 30 лет. Применение прочного минераловатного сырья продлит срок службы до 60 лет. Может снизить долговечность постройки применение сырой древесины.

Миф 3: Дом из каркаса не выдержит морозов

На самом деле одним из достоинств каркасного строения являются энергосберегающие свойства стен. Их обеспечивает качественный слой утеплителя, который располагается между стойками. Также выполняется дополнительное утепление снаружи.

На заметку! Автором идеи каркасной конструкции был строитель и бизнесмен Билл Левит. Благодаря этому человеку, после 40-х годов в пригороды поехали жить тысячи американских семей, которые смогли позволить себе более дешевое жилье. Многие из тех домов стоят до сих пор.

Миф 4: Каркасный дом не экологичен

Многие из подобных строений отвечают требованиям экологичности. Множество строений имеет сертификаты европейского уровня. К самым экологичным материалам относится древесина и металл. Если дом слишком дешевый, то есть опасность применения некачественных материалов.

Натуральный материал

Важно! В составе качественного каркасного здания не должны использоваться материалы, причиняющие вред здоровью.

Полезные советы и рекомендации

Каркасные дома предлагают различные производители, но не все из них ответственно относятся к работе. Важно знать, как подбирать правильный каркас. Выгодно и безопасно сотрудничать с компанией, которая обладает собственным производством. Еще лучше заказать индивидуальный проект. Например, одноэтажные каркасные дома: проекты, фото и цены которых доступны многим и выполняются из качественных материалов.

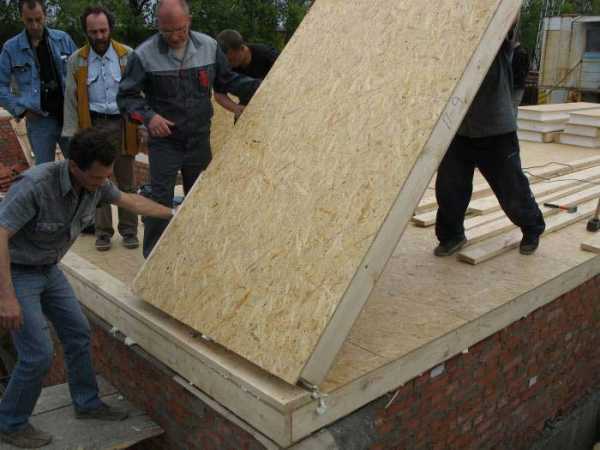

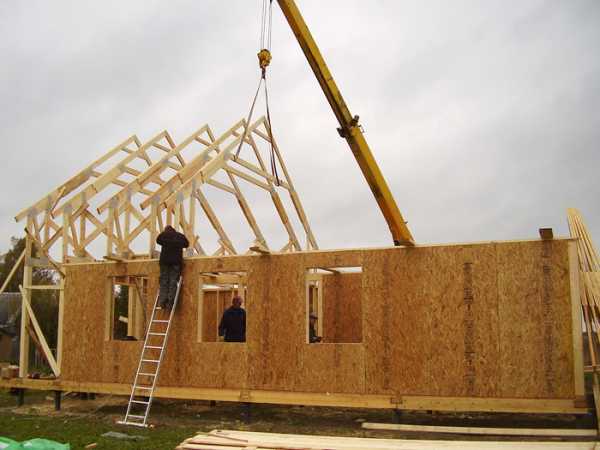

Сборка дома

Нужно уделить внимание качеству материалов для производства дома. Есть производители, которые предлагают дешевый утеплитель вместо безопасной теплоизоляции. А в нем могут присутствовать опасные для здоровья фенолформальдегидные смолы.

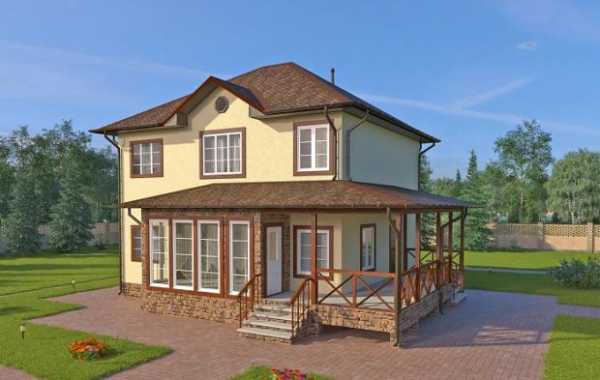

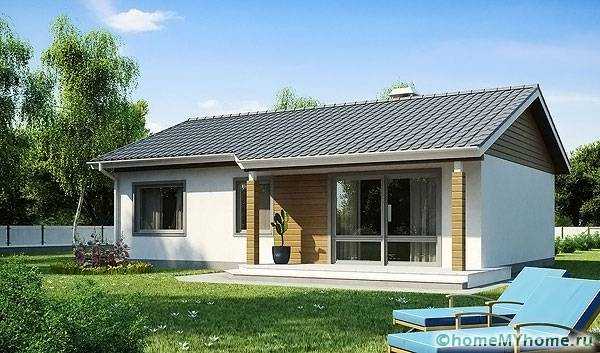

Проект практичного дома

Также продавцы могут экономить на каркасе и предлагать тонкий и ненадежный материал. Стоит проверить следующие параметры:

• Толщина материала для каркаса не выбирается меньше 40 мм.
• Брус должен быть обработан защитными составами.
• Габариты обвязки должны быть не менее 100-150 мм, лаги для установки пола не менее 50-150 мм.
• Ширина доски для чернового пола выбирается не менее 20 мм.

Чтобы выбранная комплектация каркасной конструкции прослужила долго и удовлетворяла всем потребностям, работу следует доверить профессионалам.

Не только качественно, но и стильно

В завершении стоит выделить важные моменты подобной конструкции:

1. Каркасное сооружение является оптимальной конструкцией для множества геологических и климатических условий.
2. Дом, созданный по данной технологии, не перегружает фундамент. И при этом нет необходимости в возведении дорогостоящих оснований.
3. Каркасная технология обеспечивает комфорт и тепло в помещении, понижает затраты на электроэнергию и создает благоприятную атмосферу уюта и экологическую обстановку.

Видео: грубейшие ошибки при строительстве каркасного дома



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Проект каркасно-щитового дома с отличной планировкой

Фундамент:	не входит в стоимость дома, рассчитывается индивидуально, в зависимости от пожеланий Клиента и планировки проекта.
Высота помещений	Высота 1 этажа — 2,5 м, высота 2 этажа — 2,4 м
Толщина каркаса	150 мм
Обвязка дома (Двойная)	1 ряд — брус 150х150 мм, 2 ряд — доска 40х150 мм
Лаги первого этажа	Доска 40х150 мм (шаг 59 см)
Черновой пол	Обрезная доска 20х100
Чистовой пол	Шпунтованная доска, толщиной 36 мм, принудительной сушки
Наружные стены дома 1 этажа	Доска 40х150 мм (шаг 59 см)
Перегородки 1 этажа	Доска 40х100 мм (шаг 59 см)
Межэтажное перекрытие	Доска 40х150 мм (шаг 59 см)
Каркас фронтонов	Доска 40х150 мм (шаг 59 см)
Стропила	Доска 40х200 мм (шаг 59 см)
Наружные стены 2 этажа (при наличии)	Доска 40х150 мм (шаг 59 см)
Перегородки 2 этажа	Доска 40х100 мм (шаг 59 см)
Подкровельная обрешетка	Доска 20х100 мм (шаг не более 30-35 мм)
Вентиляционная контррейка	Рейка 20х50 мм
Подкровельная пленка	Мембранная пленка Изоспан АМ
Вентилируемый фасад дома	Рейка 20х50 мм
Ветро-влагозащита наружных стен	Мембранная пленка Изоспан А
Внешняя отделка	Имитация бруса 20х140 мм, сорт В, камерной сушки
Пароизоляция	Мембранная пленка Изоспан В
Внутренняя отделка	Стены, перегородки — вагонка; потолок — вагонка (вагонка сорт В, камерной сушки)
Утепление: Пол 1 этажа	Rockwool Лайтс Баттс 150 мм
Утепление: Внешний контур дома	Rockwool Лайтс Баттс 150 мм
Потолок мансардного этажа	Rockwool Лайтс Баттс 200 мм
Межэтажное перекрытие	Rockwol Лайт Баттс 150 мм
Перегородки 1 и 2 этажей	Rockwool Лайт Баттс 100 мм
Кровля	Волнистые листы Ондулин (цвет: красный, коричневый, зеленый)
Поднебесники	Имитация бруса 20х135 мм, ширина — 40 см
Окна	Однокамерные окна ПВХ
Входная дверь	Металлическая, производство Россия
Межкомнатные двери	Деревянные, филенчатые
Лестница на второй этаж	Тетива — строганный брус 100х150 мм, ступени — 30х200 мм, поручень — деревянный фигурный, балясины — точеные фигурные.

sk-domostroi.ru

12 лучших проектов каркасных домов

Содержание статьи

Можно ли возвести полноценный большой жилой дом всего за 1-2 месяца? Не так давно этот вопрос вызвал бы снисходительную улыбку у любого отечественного строителя и получил бы однозначный отрицательный ответ. Все кардинально изменилось, когда в страну с Запада пришла технология каркасного строительства, которая там активно используется уже много лет подряд. В Канаде, США, Финляндии, Скандинавии и Японии каркасная технология считается самой популярной в малоэтажном строительстве. В некоторых странах подобным образом строят даже 4-этажные здания, а в сейсмоопасной Японии разрешено возводить каркасные дома в 7 этажей. Столь высокая популярность объясняется кратчайшими сроками строительства, его рекордно низкой ценой и прочими немаловажными преимуществами, которые уже успели оценить и на отечественных просторах. Чтобы наслаждаться многочисленными достоинствами технологии, необходимо выбрать грамотный проект каркасного дома, ведь чисто технологически такая постройка сложнее любой другой.

Каркасные дома, именуемые также каркасно-щитовыми и канадскими, собираются из готовых панелей, которые крепятся на каркас. Панели представляют собой трехслойную конструкцию: между древесными плитами находится слой утеплителя (минеральная вата, пенополистирол или пенополиуретан). Не вдаваясь в особенности технологии, отметим, что она позволяет возвести дом за 1 месяц. С учетом создания фундамента и финишной отделки этот срок увеличивается до 1,5-3 месяцев, но это все равно не много, если сравнивать с кирпичным или газобетонным аналогом. Каркасные дома — самые доступные, они не усаживаются, поэтому сразу после возведения можно переходить к отделке и вскоре праздновать новоселье. Небольшой вес конструкций позволяет обойтись облегченным фундаментом, а это экономия времени и денег. Ровные стены избавят от штукатурных работ. Каркасные дома теплые, а возводить их можно даже зимой.

Среди реальных минусов стоит отметить только невозможность перепланировки после монтажа и не самую высокую звукоизоляцию. Долговечность на уровне 100 лет и прочие достоинства с лихвой перекрывают эти недостатки, и в нашей стране это начали понимать, о чем свидетельствует тот факт, что по каркасной технологии возводят целые коттеджные городки. Особенно важно в каркасном строительстве выбрать хороший проект, где все архитектурные расчеты выполнены верно, — от этого зависит не только внешний облик, но и долговечность с прочностью. Именно поэтому мы сосредоточимся на лучших проектах каркасных домов.

№1. Проект «Легион»

Проект предлагает сооружение двухэтажного дома общей площадью 134 м². Продуманная планировка позволит комфортно разместиться в таком доме даже очень большой семье. На первом этаже располагается просторная гостиная, которая зрительно объединена с кухней, поэтому обе зоны будут смотреться более просторно. Рядом расположен санузел и просторный холл, где можно будет поставить вместительный шкаф, решив проблему хранения. Проектом предусмотрено также отдельное помещение для организации котельной.

В доме расположено пять спальных комнат: одна на первом этаже, остальные – на втором. Можно быть уверенным, что никаких проблем с размещением гостей и родственников у хозяев такого жилища не будет, а единственную спальню с балконом можно будет оставить для себя или предоставить наиболее почетным гостям. Проект предусматривает навес над парковочным местом для авто. Внешне и не скажешь, что внутри дома разместилось столько полезных помещений – все это благодаря грамотной планировке и рациональному использованию площади. На строительство уйдет около 2 месяцев. Проект каркасного дома «Легион» предоставлен СК «ЮККА Дом» (Санкт-Петербург). Вы можете посмотреть детали проекта можно на сайте застройщика.

№2. Проект «Дом с мансардой»

Дом, построенный по данному проекту, будут иметь общую площадь 118 м². Размеры и особенности планировки делают его идеальным решением для небольшой семьи. На первом этаже располагаются просторные гостиная и кухня, это отдельные помещения. Фишка проекта заключается в том, что из гостиной предусмотрен выход на уютную и достаточно вместительную террасу, где можно будет организовывать семейные посиделки и обеды на свежем воздухе. Также на первом этаже располагается небольшой холл и совмещенный санузел.

Второй этаж – это сугубо спальная зона. Тут расположены две спальни приличной площади, из одной есть выход на большой балкон (его площадь равняется площади террасы, которая под ним и расположена). Огромный плюс проекта – на втором этаже есть свой санузел, так что спускаться вниз не придется. Высота потолков на первом этаже – 2,4 м. Такую же высоту в самой высокой точке получил мансардный этаж, но из-за наклона потолка в отдельных частях комнат второго этажа высота составляет 1,4 м, но грамотный дизайн способен нивелировать эту проблему.

№3. Проект «Дом с камином»

Отличный вариант для тех, кто ищет проект небольшого каркасного дома, или располагает участком небольшой площади. Рациональная продуманная планировка позволила разместить на небольшой площади (65 м²) одноэтажного дома три полноценные и практически равные по размеру спальни, поэтому дом отлично подойдет для семей с детьми. Удобно, что санузел расположен на минимальном расстоянии от каждой спальни.

Фишка проекта – большая кухня-гостиная с камином, поэтому прохладными зимними вечерами можно будет коротать время у огня в уютном семейном кругу. Из гостиной-столовой можно легко попасть на крытую террасу, площадь которой составляет около 30 м². Тут достаточно места, чтобы организовать праздник на свежем воздухе. В теплое время года все обеды вообще можно проводить на террасе – перенести все приборы и блюда будет легко, ведь кухня находится рядом. Еще один бонус – печь на террасе, поэтому вопрос с приготовлением шашлыков в таком доме будет полностью решен. Наличие навеса позволит проводить пикники в любую погоду. В итоге получаем отличный компактный и очень продуманный дом.

№4. Проект «Семейный»

Название этого проекта само говорит за себя. Огромный дом площадью 308 м² станет отличным вариантом как для постоянного проживания большой семьи, так и для отдыха за городом. Особенностей у этого дома масса, главная из них – второй свет. Это значит, что высота потолков над частью комнат первого этажа увеличена, а у хозяев открывается огромный простор для фантазии, чтобы создать уникальный интерьер.

На первом этаже комфортного и большого дома, согласно проекту, располагается просторная гостиная площадью в 28 м² (как некоторые квартиры-студии, кстати) и кухня-столовая площадью 20 м² – разместится большая семья и многочисленные гости. Также на первом этаже предусмотрено наличие спальной комнаты, которая располагается недалеко от бани. Полноценная домашняя SPA-зона – это изюминка проекта. Часть дома отведена под баню и зону отдыха около нее. В зоне отдыха, кстати, легко поместится несколько тренажеров. По соседству располагается душевая и гостевой туалет. Проект предусматривает расположение на первом этаже большой ванной комнаты. Ее площадь (15 м²) позволяет организовать там небольшой бассейн или приличную по размерам ванну с джакузи – это на усмотрение хозяев. Из этого помещения есть отдельный выход на террасу. Всего в доме четыре двери, ведущие на улицу.

Хозяин такого дома – это явно деловой успешный человек, поэтому в проекте предусмотрен кабинет, чтобы всегда можно было уединиться и сосредоточиться на вопросах бизнеса. Чтобы обеспечить максимальный комфорт жильцам, в доме отведено место для кладовой, есть техническое помещение.

Второй этаж – это просторный холл, с которого видно часть первого этажа. Тут можно организовать еще одну зону отдыха. Из холла можно попасть в три спальни, одну большую и две поменьше с выходом на один совместный балкон. На втором этаже предусмотрен отдельный санузел, так что всем будет комфортно. Проект подойдет для тех, кто хочет быстро построить большой дом, где можно будет хорошо отдохнуть.

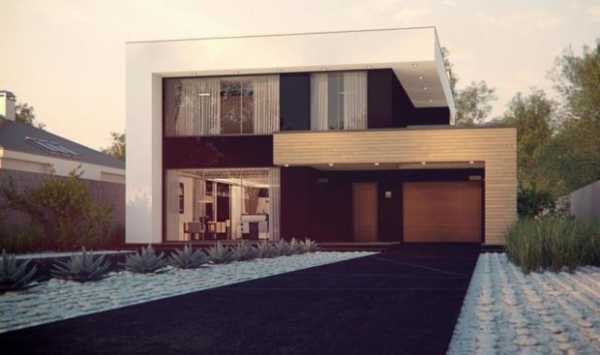

№5. Проект «Хай-тек»

Отличный вариант дома для тех, кто любит все современное, продуманное и комфортное. Главная особенность дома – наличие гаража и подсобных помещений. Кроме этого, на первом этаже предусмотрено помещение для организации спортивной зоны. Из импровизированного спортзала есть выход на улицу, а если организовать во дворе бассейн, то после тренировок сразу можно купаться. Также на первом этаже расположилась просторная гостиная с остеклением в пол. Дополнит интерьер гостиной зоны камин. Кухня-столовая расположена рядом с гостиной и отделена от нее только лишь визуальным зонированием – никаких перегородок. Для удобства жильцов на первом этаже расположен санузел, а все жилые комнаты вынесены на второй этаж.

Проектом предусмотрено расположение на втором этаже трех спальных комнат. В одной из них есть отдельная кладовка и свой санузел. Также на втором этаже располагается еще один санузел для тех, кто будет отдыхать в двух других спальнях. С коридора второго этажа есть выход на просторную остекленную зону, которую можно превратить в уютную комнату отдыха с шикарным видом. Площадь дома 236 м².

№6. Проект «Нэшвилл»

Очень интересный проект, который отлично подойдет для больших семей. Отдыхать компанией в таком доме будет достаточно комфортно, ведь в нем 4 спальни, просторная гостиная и прекрасная терраса, а общая площадь составляет 150 м². Большую часть первого этажа занимает гостиная с камином. Тут легко разместится много гостей. Рядом с гостиной расположилась большая кухня-столовая, эти помещения визуально объединены – их разделяет частичная перегордка. Из гостиной есть выход на террасу, она хоть и небольшая, но обеденный стол тут поместится. Близость террасы к кухне обеспечит хозяйке максимальное удобство в подготовке обеда на свежем воздухе. Кроме того, первый этаж также включает санузел, бойлерную, небольшую кладовую и компактную спальню.

На втором этаже разместились две небольшие спальни и одна спальня чуть побольше с выходом на просторную террасу площадью 9,5 м². Для удобства будущих хозяев на этаже также предусмотрена кладовая и санузел. По этому проекту можно построить уютный, симпатичный и очень комфортный дом, где с удовольствием можно будет как отдыхать, так и круглогодично жить.

№7. Проект «Лесная сказка»

Симпатичный уютный дом площадью 138 м² отличается наличием достаточно просторного гаража, из которого можно попасть сразу в дом и оказаться в коридоре. На выбор будущих хозяев гостиная и кухня могут быть совмещены или разделены стеной. На первом этаже предусмотрено место для котельной, также располагается санузел и одна из спален.

На втором этаже разместились две компактные спальни и просторный кабинет. Последний по желанию может быть трансформирован в детскую или еще одну спальню. Большинство вещей можно будет расположить в отдельной гардеробной. На мансардном этаже, конечно же, присутствует свой санузел. Очень лаконичный проект, который учитывает основные требования к комфортной жизнедеятельности и при этом оставляет свободу выбора.

№8. Проект «Айова»

Дом, построенный по данному проекту, станет отличным местом отдыха. Архитекторы и дизайнеры продумали все до мелочей, чтобы с максимальной пользой использовать каждый из 124 квадратных метров. Центральное место первого этажа отведено гостиной, совмещенной с кухней-столовой. Украшением гостиной станет камин – идеальное место для зимнего отдыха. Летом же можно устраивать пикники на террасе, куда можно попасть прямо из кухни – ничего даже остыть не успеет. Площади на террасе достаточно для размещения стола и зоны для приготовления шашлыка. Кроме того, проект предусматривает еще и организацию патио как дополнение террасе, так что места хватит даже для большой компании.

Прихожая на первом этаже небольшая, но планировка позволяет расположить там вместительный шкаф-купе. Около кухни есть туалетная комната. Также на первом этаже присутствует спальня с собственным просторным санузлом, в котором легко поместится самая большая ванна. Для технических нужд в проекте также предусмотрено отдельное помещение. Второй этаж – это еще две спальни, одна из них с выходом на террасу, отдельная гардеробная комната и, конечно же, санузел. В итоге получаем продуманный проект, который сможет превратиться в шикарный и уютный дом.

№9. Проект «Импала»

Этот проект устроит самую широкую аудиторию. Дом получится не большим и не маленьким, в нем будет все необходимое, и при желании в нем поместится немало гостей. Козырь дома – уютная крытая терраса, где можно будет и обедать, и праздники отметить. Попасть на террасу можно как с улицы, так и из кухни-гостиной. На первом этаже также компактно разместилась спальня, санузел и холл.

Второй этаж – это пространство для релакса и отдыха. Тут расположились три почти одинаковые спальни и санузел. Очень важно, что на балкон можно попасть из холла: никто из домочадцев или гостей не будет жаловаться, что кому-то досталась спальня с балконом, а кому-то – обычная. На балконе площадью чуть более 6 м² можно поставить небольшой кофейный столик и несколько стульев – получится отличное пространство для завтраков. Общая площадь дома 132 м².

№10. Проект «Лаваль»

Интересный проект для тех, кто мечтает организовать эффектную обеденную зону, расположить стол около большого окна и любоваться открывающимся пейзажем. Большая гостиная-столовая – основной козырь этого дома. Обеденный стол лучше всего расположить в специальном выступе – это самое выгодное решение с точки зрения зонирования и эстетики. Кухонная зона совмещена с гостиной, а через расположенный в обеденной зоне тамбур можно быстро попасть на террасу. Ее площадь более 24 м², поэтому все необходимое для обеда на свежем воздухе там легко поместится. На первом этаже архитекторы также расположили относительно большую прихожую, спальню, санузел и бойлерную.

Интересно поступили с лестницей – она не будет мешать обустраивать комнаты и зрительно делить их на части. Второй этаж – это три спальни, кабинет, санузел и просторная гардеробная. В таком доме может комфортно проживать семья с 3-4 детьми – всем найдется место. Общая площадь – 181 м².

№11. Проект «Асан»

Этот проект идеально подойдет для постройки загородного дома, куда вы будете периодически приезжать отдохнуть. При относительно небольшой площади (всего 108 м²) в доме разместились 4 спальни. Все они отличаются компактными размерами (площадь 8-9 м²). Из холла на втором этаже есть выход на балкон.

Первый этаж – это общая зона. Тут расположилась относительно просторная гостиная, кухня, ванная комната и техническое помещение. В тамбуре может поместиться небольшой шкаф. Так как в доме всего один санузел и нет гардеробных комнат, его можно рассматривать для периодических визитов большой компании – постоянное проживание более 4  человек тут будет затруднено. Также проект понравится небольшой семье, которая нередко принимает у себя гостей.

№12. Проект «Аризона»

Проект предусматривает сооружение трехэтажного большого дома общей площадью 240 м² – здесь будет где разгуляться большой компании. Первый этаж – это технические помещения и комнаты общего пользования. Большая гостиная объединена с кухонной зоной. Из кухни есть выход на застекленную веранду – это уютное место для отдыха, застолий и семейных обедов. В большой прихожей легко поместится вместительный шкаф, а если в него не влезут все необходимые вещи, их можно будет перенести в кладовую, которая также расположилась на первом этаже. Конечно же, присутствует санузел и техническое помещение, есть даже кабинет. Если он не нужен, то комнату можно переоборудовать в детскую, спальню или небольшой тренажерный зал.

На втором этаже четыре просторные спальни, кладовая и санузел, из общего холла есть выход в комнату отдыха, которая находится над верандой. Это помещение может служить просто для посиделок или стать оранжереей – вариантов масса. Третий этаж – это единое пространство площадью 58 м². Здесь можно оборудовать бильярдную, игровую зону для детей, место для занятий спортом. Также можно выделить место для хранения вещей. Неплохо тут расположится домашний кинотеатр. Балкон на третьем этаже площадью почти 14 м² можно использовать для пикников и завтраков на свежем воздухе. В жаркий летний день тут и позагорать можно. В доме очень много полезного пространства и главное хорошо продумать, как использовать его максимально выгодно и превратить дом в место отдыха и развлечений. Если во дворе организовать бассейн, то уезжать из такого особняка вообще не захочется.

В заключение

Напоследок отметим, что большинство компаний готовы пойти навстречу клиенту и бесплатно внести небольшие коррективы в типовые проекты. Однако, далеко не все пожелания могут быть реализованы, и тогда придется разрабатывать индивидуальный проект. Естественно, это отразится на стоимости. Впрочем, готовых решений так много, что найти наиболее соответствующий мечтаниям проект не так сложно, как кажется. Прежде, чем начать выбирать, тщательно обдумайте, какие задачи возлагаются на будущий дом (постоянное или сезонное проживание), сколько людей будет там находиться и какая площадь действительно необходима. Не забывайте учитывать размеры участка, его рельеф, ориентацию по сторонам цвета и ландшафтный дизайн.

remstroiblog.ru

Проекты каркасных домов и коттеджей

Проекты каркасных домов и коттеджей по канадской технологии, каркасно-щитовых домов

Число комнат

…

Число гаражей

…

По коду Сначала новые Сначала небольшие Сначала большие Сначала дешевые Сначала дорогие Сначала малоэтажные Сначала многоэтажные По популярности

Найдено проектов: 95

Не будет большим преувеличением сказать, что с каждым годом в нашей стране проекты коттеджей по канадской технологии с использованием легко собираемого каркаса набирают все большую популярность. Ведь плюсов у таких зданий много! Они быстро и легко возводятся, не требуя использования тяжелой строительной техники, а строить их можно практически в любое время года (до -10-15°С). Также проект типичного каркасного дома обеспечивает тепло- и звукоизоляцию и может без проблем со временем быть доработан (за счет простого доступа к внутренним коммуникациям и утеплителям) и даже демонтирован и перевезен на новое место. А с учетом того, что такие строения экологически безопасны, не требуют особого ухода и имеют большой «ресурс» по циклам замораживания и размораживания, использовать их можно как для основного, так и сезонного проживания.

Но есть и один важный нюанс: проекты каркасных домов должны быть детально и качественно проработаны. Дело в том, что особенности технологии строительства таковы, что включают великое множество креплений, узлов и сочленений. Потому, если не учесть это в чертежах и схемах, есть риск, что проект каркасно-щитового дома лишится своих достоинств, а его реализация потребует чрезмерно много сил и времени. Но выбирать продукцию компанию «Планс» вы можете спокойно! Благодаря почти 20-летнему опыту разработки и сотрудничеству с ведущими производителями материалов наши проекты канадских (щитовых) домов заслужат с вашей стороны только положительные оценки. Проверено на практике!

× Ошибка при обработке запроса.

www.plans.ru

Каркасные дома (69 фото): проекты, фото и цены

Прекрасный каркасный дом

Каркасные дома (проекты, фото и цена ниже будут рассмотрены подробнее) первоначально появились как результат активного освоения канадского севера, где привычные технологии каменного строительства категорически не подходили. С одной стороны – грунт просто не выдерживал такого давления, с другой – после доставки кирпич и прочие материалы становились почти «золотыми». Каркасная технология позволила значительно упростить и удешевить строительство жилых домов, не потеряв при этом в комфортности. Такие дома энергоэффективны, быстро возводятся, относительно недороги и долговечны.

Содержание

Каркасные дома являются одними из самых надежных, экономичных, теплых и энергоэффективных из всех существующих на сегодняшний день

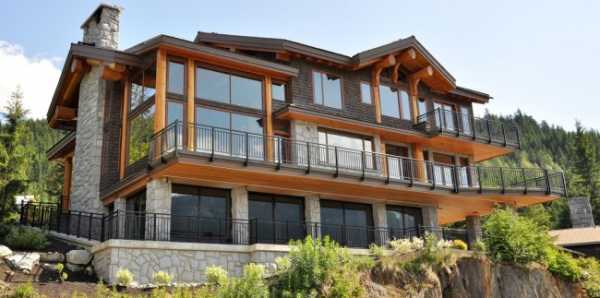

Красивый небольшой дом на обрыве

Каркасный дом в современном стиле

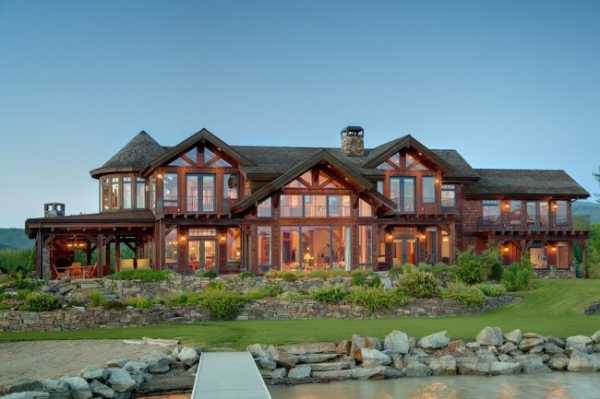

Просторный загородный дом на берегу озера

Технология каркасного строительства проста. Основа дома – силовой каркас (рис. 1), который образован мощными вертикальными деревянными брусьями, которые соединены между собой системой обвязок и распорок. Снаружи и внутри стены обшивают деревом, но чаще всего – панелями OSB, а внутрь закладывают качественный эффективный утеплитель. Для придания привлекательности, снаружи стены обшивают вагонкой, сайдингом, отделывают штукатуркой, иногда – обкладывают кирпичом.

Рис. 1. Пример силового каркаса для двухэтажного каркасного дома.

Если сравнивать цены на каркасный дом для постоянного проживания с аналогичным по площади кирпичным (из пенобетона), то сравнение будет однозначно в пользу первого. В строительных компаниях квадратный метр «под ключ» в каркасном доме начинается приблизительно от 130-140 долларов, в то время как в кирпичном – от 300 долларов. Есть несколько основных факторов, позволяющих снизить расходы:

• дешевый материал – древесина и утеплитель стоят дешевле, чем кирпич и цемент
• легкий фундамент – финский каркасный дом можно установить на винтовой фундамент, который на 30% дешевле, чем ленточный

Шикарный дом на винтовом фундаменте

Каркасный дом с панорамными окнами на ленточном фундаменте

Каркасный дом в стиле рустика

• для постройки каркасного дома не потребуется дополнительное оборудование (например, бетономешалка), а также строительная техника
• меньшая толщина стен у каркасного дома – при одинаковых внешних размерах, полезная жилая площадь оказывается больше

Немаловажный фактор – и последующие эксплуатационные расходы, львиная доля которых приходится на отопление. Для создания приемлемых условий в каркасном доме потребуется почти вдвое меньше топлива, чем для обогрева каменного дома.

Каркасные дома в плане отопления очень экономичны

Классический каркасный дом

Дом с просторной террасой

Чертежи и проекты каркасных домов: что потребует внимания

Выбирая проекты каркасных домов, необходимо исходить из следующего:

• количество жильцов – сколько человек будет постоянно проживать в доме. Определяясь с площадью дома, следует исходить из того, что на каждого человека должно приходиться порядка 20 м2 полезной площади. Для семьи из 2-3 человек оптимально подойдут проекты каркасных домов до 100 кв.м. – ведь кроме удобства размещения, следует учитывать, что за домом надо следить, убирать и, что немаловажно исходя из нынешних цен на топливо, обогреть (а отопительный сезон – это минимум 5-6 месяцев в году). Поэтому небольшой семье (особенно если в ней пожилые люди) следует рассмотреть проекты одноэтажных домов – они проще в строительстве и обойдутся дешевле. А вот для семьи побольше (5-6 человек) имеет смысл подобрать проект двухэтажного каркасного дома, что даст возможность распределить жилые зоны по этажам, с учетом возраста жителей

Небольшой одноэтажный дом каркасного типа

Дом с отделкой сайдингом

• размер участка – конечно, если участок большой, то многие выбор габаритов дома и его размещение не так сложен. Другое дело – когда дом будет возводиться на участке 4-10 соток. При этом имеет роль и как площадь участка, так и его форма. К примеру, на участке в 6 соток (размеры 30х20) дом 10х12 метров будет смотреться достаточно органично. Но на участке с такой же площади, но размерами 15х40 он будет явно не уместен – с одной стороны, будет проблема с выполнением норм СНиПов (размещение дома от дороги, соседей и т.д.), с другой стороны – дом будет фактически упираться в забор. Поэтому лучше уменьшить линейные размеры, выбрав, к примеру, вариант 6х10, а чтобы получить необходимую площадь, рассмотреть проекты каркасных домов с мансардой или двухэтажного дома
• этажность – технология каркасного строительства домов допускает, в принципе, возведение трех и даже четырехэтажных домов, но в частном домостроении возведение настолько высоких домов не оправданно, прежде всего – за счет резкого роста стоимости дома, ведь для достижения требуемой прочности необходимо использовать толстый брус. Именно поэтому наиболее востребованы проекты каркасных домов с мансардой. В целом, это полностью отражает общие тенденции на рынке – наибольшее число заказов приходится как раз на сегмент домов площадью 100-130 м², проекты с меньшей площади в основном используются в качестве дачных домиков

Каркасный дом с красивым ландшафтным дизайном

Дом каркасного типа с просторной мансардой

Совет! В двухэтажном доме можно провести разделение помещений по их востребованности, расположив на первом этаже комнаты «общего» пользования – кухня, гостиная, столовая, отдав второй этаж под личное пространство владельцев дома – спальни, детскую, возможно – кабинет.

Стильная гостиная на первом этаже каркасного дома

• сезонность проживания – постоянное или сезонное, от этого будет зависеть толщина и состав утеплителя («сендвича»), который будет закладываться в межстеновое пространство
• климатические условия – еще один фактор, влияющий на выбор утеплителя
• выбор типа отделки стен во многом определит стиль дома – можно подобрать сайдинг, имитирующий оцилиндрованное бревно (русский стиль) или кирпич (английский коттедж).

Каркасный дом со стеклянными стенами

Дом с сайдингом под камень

Благодаря своим качествам в каркасном доме будет уютно даже зимой

Совет! Стоимость строительства можно уменьшить, если вместо гаража ограничиться навесом для машины. А в случае с дачным домиком такой вариант самый оптимальный.

Подбирая проект, стоит четко представлять, чем отличаются каркасные и каркасно-щитовые дома (проекты их часто предлагают вместе). Каркасный дом по «классической» канадской технологии собирают из материалов непосредственно на участке, в том числе и монтируется утеплитель. В то время как каркасно-щитовые (каркасно-панельные) дома изготовлены по типовому проекту, на площадку привозят уже готовые, произведенные в заводских условиях, щиты (сендвич-панели), из которых собирают дом. Такие дома возводятся быстрее, но при этом имеют минимальные возможности по внесению индивидуальных корректив в проект, к тому же, может потребоваться строительный кран.

Все больше застройщиков осваивают технологию каркасного домостроения

Роскошный дом каркасного типа с панорамными окнами

Определившись с основными требованиями к дому, будущему застройщику предстоит определиться, какой именно проект стоит выбрать: индивидуальный или типовой. При этом каждый вариант имеет свои преимущества:

• индивидуальный – он будет такой единственный и неповторимый, в котором будут учтены все ваши пожелания и требования. Но с другой стороны, этот проект гораздо затратнее, он потребует значительного времени как на разработку, так и на согласование в различных инстанциях. Средняя стоимость индивидуального проекта колеблется в районе 10% от всей стоимости строительства

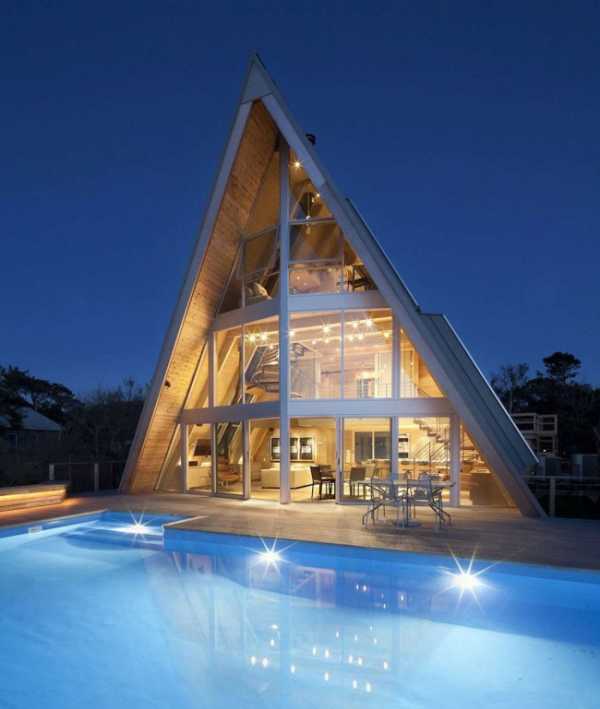

Треугольный каркасный дом

Каркасный дом в стиле рустика с видом на прекрасный пейзаж

Современный каркасный дом

• типовой – прежде всего, этот проект прошел уже всю многоступенчатую систему согласований. Кроме того, он значительно дешевле – стоимость готового проекта колеблется в пределах 300 – 1000 долларов. Важный момент для тех, кто испытывает дефицит времени — приобретя типовой проект, основные работы можно выполнить в течение одного сезона.

Кроме того, типовой проект можно скорректировать под свои требования. К примеру, на рис. 2-7 представлен функциональный и красивый дом, в элегантных фасадах которого просматриваются классические традиционные мотивы.

Рис.2. Каркасный дом с мансардой

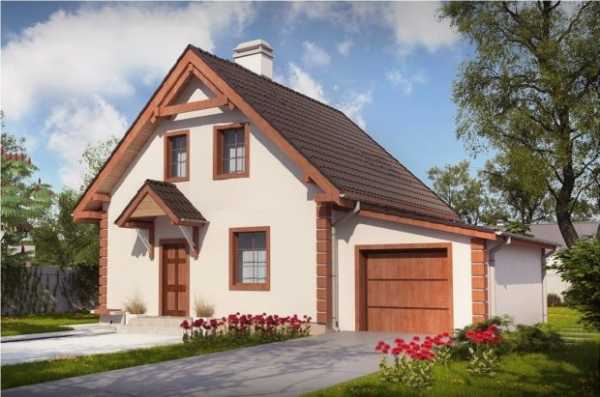

Рис. 3 Каркасный дом с гаражом

Рис.4. Каркасный дом с верандой.

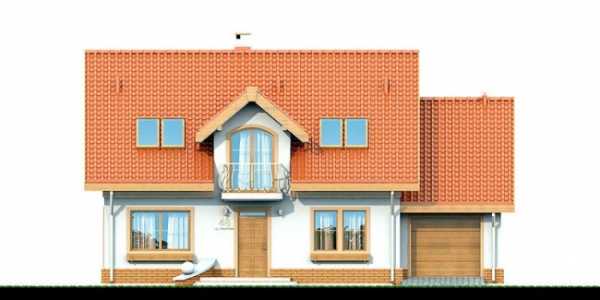

Рис. 5. Главный фасад

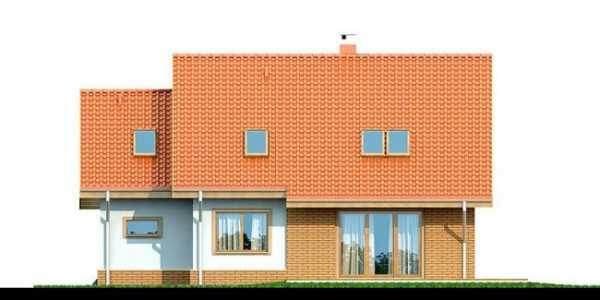

Рис. 6 Вид сзади

Рис. 7 Вид сбоку

Это одноэтажный дом с гаражом и мансардой общей площадью 116,5 м² с размерами 13,2 х 9,5 м и высотой 8,3 м. Дом рассчитан на постоянное проживание семьи из 4-6 человек. Фундамент – ленточный (как вариант, в зависимости от почвы, могут устанавливаться и винтовые сваи). Стены – деревянный каркас из бруса 200 х 50 мм, шаг — 580 мм. Утеплитель – минеральная базальтовая вата (толщина может изменяться в зависимости от климатического района). Кровля – мягкая черепица (ондулин) или металлочерепица, поэтому для стропил подойдет брус 150 х 50 мм.

Особенность проекта этого каркасного дома в том, что он оставляет достаточно простора для дальнейшего преобразования, к примеру, можно легко «отсечь» гараж.

Рассмотрим планировку первого этажа (рис.8 )

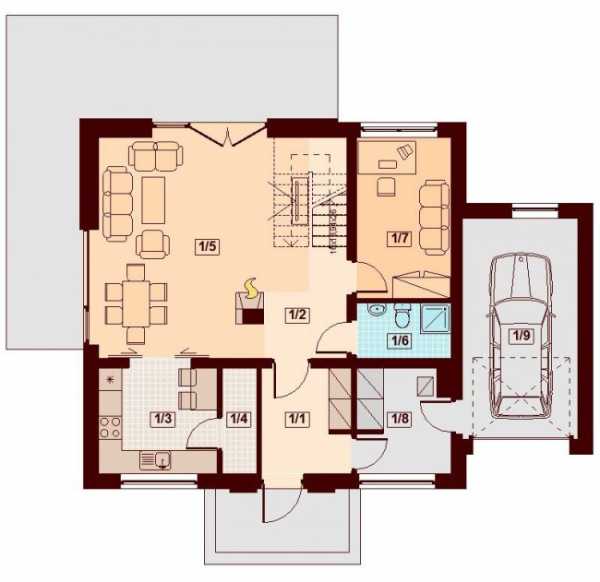

Рис.8. Планировка первого этажа.

Какие изменения возможно внести:

• прежде всего, просторная терраса с выходом из гостиной (1/5) подойдет для южных районов, а вот для северных широт такой изыск не рекомендован
• кухню (1/3) можно объединить с достаточно большой кладовкой (1/4), получив фактически кухню-студию
• просторный холл (1/2) можно оставить совмещенным с гостиной, а можно поставить легкую перегородку, чтобы сделать гостиную более закрытой
• комната (1/7) может быть гостевой спальной, кабинетом или комната для пожилых жильцов.

На мансарде (рис. 9) меньше вариантов для экспериментов, здесь – типичное личное пространство владельцев дома — три спальни (2/2, 2/3 и 2/4, одна может быть детской) и санузел (2/5). Над гаражом спланирована просторная гардеробная (2/6), из двух спален имеется выход на общий небольшой балкончик (он придает разнообразия главному фасаду, оживляет его, делает обыкновенную двускатную крышу более оригинальной). Освещение спальни обеспечивается за счет врезанных в крышу мансардных окон – это поможет существенно продлить в них световой день.

Рис. 9. План мансарды

Следующий проект подойдет для семьи из 3-4 человек, которая ценит не только уют, но и оригинальный экстерьер дома. У этого дома очень необычные и интересные фасады, которые наверняка будут привлекать внимание (рис.10-12 ). Общая площадь дома – 140 м², фундамент – ленточный (винтовые сваи с диаметром 89), каркас набирается из бруса 200 х 50 с шагом 58 см. Кровля – металлочерепица, при этом в зависимости от выбранного цвета дом может превратиться как в типичный английский дом, так и традиционную немецкую дачу.

Рис. 10. Каркасный дом – вид с крыльца

Рис. 11. Главный фасад

Рис. 12. Вид сбоку

Центральное место на первом этаже (рис.13) отведено гостиной, которая совмещена с кухней/столовой, что позволяет несколько сэкономить на общей площади здания. Из гостиной имеется выход на террасу

Рис. 13. План первого этажа

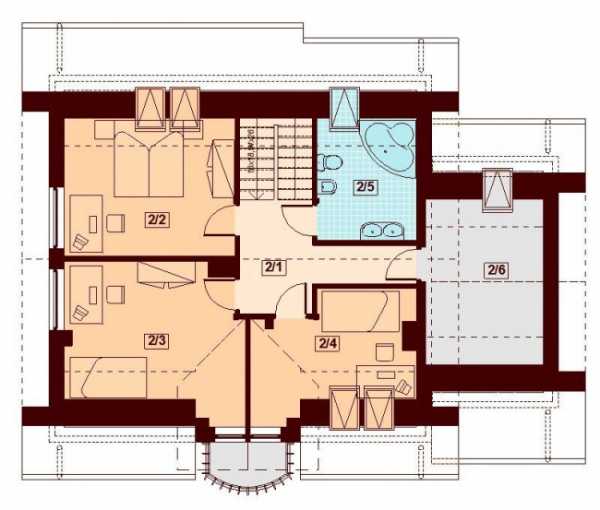

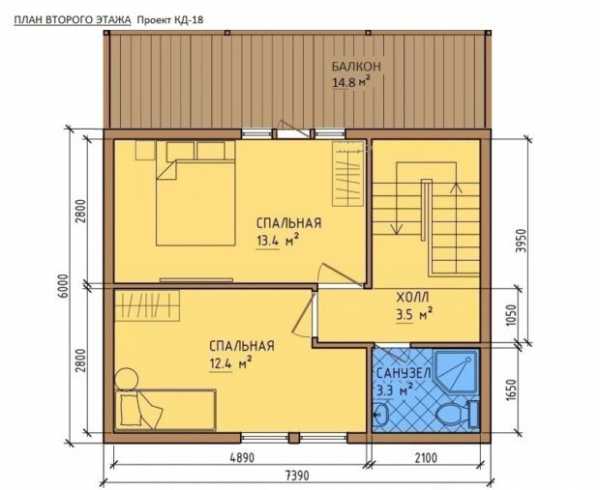

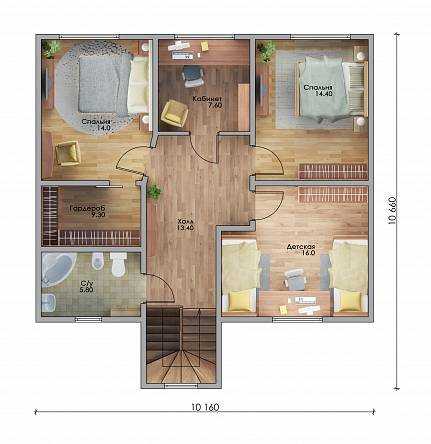

На втором этаже (рис. 14) располагается две спальни (одна может быть детской) и санузел. «Изюминка» проекта – второй свет, расположенный прямо над гостиной.

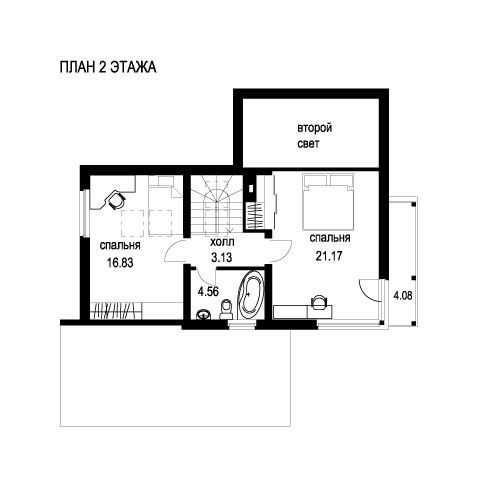

Рис. 14. План второго этажа

И еще несколько примеров каркасных домов

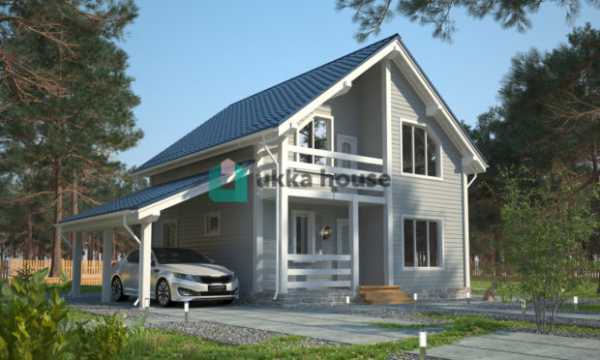

Рис. 15. Проект каркасного дома с мансардой и навесом для автомобиля.

Рис. 16. Проект каркасного дома с мансардой

Подробно о том, что должен включать в себя проект каркасного дома – смотрите видео:

happymodern.ru

Каркасно щитовой дом своими руками и пошаговая инструкция

Некоторые застройщики предполагают, что строительство щитового дома не оправдывает себя ни затратами, ни усилиями. Но при правильном подходе, возвести щитовой дом своими руками совсем не сложно. Выверенный проект, наличие чертежей, подбор материалов и можно начинать строиться. Главное, застройщик получает дом, который делал под себя, совмещая в проекте все запросы и требования комфорта и удобства.

Щитовое строительство: конструктивные особенности технологии

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами. Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Достоинства и недостатки каркасных домов

Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались

О том, насколько хорош дачный домик или особняк, выстроенный по каркасной технологии, написано немало, поэтому на минусах и плюсах остановимся вкратце. Итак, преимущества технологии перед другими вариантами стриотельства:

1. Оперативность возведения. Щитовой домик своими руками можно выстроить за 2-3 месяца.
2. Сниженная стоимость строительства.
3. Высокая прочность постройки. Несмотря на различные отзывы, дома отличаются прочностью и выдерживают не только ураганные ветры, но ветры до 7 баллов по шкале Рихтера.
4. Вариабельность проектов. Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались. Кроме того, всегда есть вариант внешней, внутренней отделки в соответствии с выбранным стилем, вкусами застройщика.
5. Скрытая прокладка коммуникаций. Поэтому не придется ставить различные короба, прокладывать магистрали. Но не стоит этим злоупотреблять, так как многие коммуникации требуют своевременного осмотра.
6. Малая масса строений. Данная особенность позволяет отлично экономить на создании несущей основы. Каркасная технология строительства допускает применение свайного, ленточного мелкозаглубленного фундамента.
7. Стойкость к деформациям. Каркасники противостоят изменениям формы, даже если в сезон холодов дом не отапливается.

Недочеты каркасных домов:

• Дерево подвержено грызунам, поэтому следует позаботиться о дополнительной защите.
• Сложности в перепланировке готовых строений.

Совет! Если строите каркасно щитовой дом своими руками и точно знаете о последующих изменениях, стоит применять каркасно-рамочную технологию.

• Второй этаж в таких строениях не всегда удобен, но можно сделать комфортную жилую мансарду.

Многие застройщики сетуют на низкие тепловые качества и высокую звукопроницаемость домов. Но применение современных материалов позволяет добиться идеального утепления и сделать дом абсолютно звуконепроницаемым.

Рекомендуем к прочтению:

Этапы строительства

Строительство щитового дома своими руками начинается с предварительной подготовки.

Планирование

Самостоятельная разработка проекта не всегда доступна обычному застройщику, лучше всего взять типовой проект и в подробностях его рассмотреть

Это один из важнейших процессов, так как от него зависит дальнейшая сборка всей конструкции. Самостоятельная разработка проекта не всегда доступна обычному застройщику. Лучше всего взять типовой проект и в подробностях его рассмотреть. Такой способ удобен и тем, что плановые проекты, как правило, даются с чертежами, по которым несложно будет возвести собственный дом. Что принимается во внимание: этажность, наличие мансарды, планировка внутренних помещений, наличие балконов, мансарды, веранды, тип крыши. Возводя каркасный дом своими руками, нет необходимости ограничивать себя в выборе кровли. Она может быть скатной, многоскатной, многощипцовой или любой другой, в зависимости от предпочтений хозяина.

Фундамент

Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный

Обустройство несущей основы не потребует большого вложения финансов. Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный. Но дом на винтовых сваях получается дешевле, и вкручивать сваи можно хоть летом, хоть зимой. Выбирая тип основания, учитывается сложность грунта, наполненность почвы водой, этажность будущего дома. Для одноэтажного строения как раз подходит либо свайный, либо столбчатый фундамент. Монтаж свай происходит следующим образом:

1. Размечается строительная площадка, и отмечаются места заглубления свай с шагом не более 1,2 метров.
2. Делаются небольшие углубления в местах будущего ввинчивания свайных элементов.
3. Сваи вкручиваются с расчетом глубины ниже точки промерзания грунта или не менее 0,8-1,5 метра.
4. Для упрочнения конструкции можно залить в полость свай цементный состав.
5. Оголовки закрываются рубероидными листами для предотвращения попадания влаги.
6. Надземные концы свай выравниваются по горизонтали.
7. Сооружается обвязка из каркаса или заливки ростверка, на которую укладывается дощатый пол.
8. Лучше всего выкладывать пол в два слоя, для первого неплохо подойдет необработанный пиломатериал. Доски выкладываются так, чтобы видна была разметка стеновых конструкций. Прикрепляется пол анкерными болтами с шагом не более 2 метров.
9. Поверх пола кидаются лаги, пространство между которыми заполняется утеплителем типа минваты.
10. Второй слой пола закрывает внутренность чернового пола. В качестве настила хорошо подойдет влагостойкая фанера.

Каркас

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками. Видео материал подскажет технологические моменты возведения, которые не будут лишними. Самой простой и удобной считается «коробка» из пиломатериалов, поскольку и работать с деревом удобно, да и цена вполне доступная. Для изготовления каркасного формата пригодится дубовый брус сечением 150*150, но можно обойтись и другими породами древесины. Соединение углов происходит методом шип-паз, а подгоняя элементы необходимо следить за отсутствием щелей и зазоров. Металлические уголки и крепления использовать нежелательно, так как процесс окисления передается древесине, и она начинает гнить. За счет этого каркасный дом расшатывается и теряет свои высокие качества.

Совет! Раскосы – это бруски, которые устанавливаются в углах для предупреждения потери жесткости каркаса. Для использования подходит любой брусковой пиломатериал, который нарезается по нужным размерам.

Стеновые панели

Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей

Как только каркас полностью готов, приходит время возведения и утепления стен. Если строим дом без готовых панелей, то утеплителем выступает материал в листах. Не стоит дешевиться, утеплитель должен быть самого высокого качества, неподверженный деформации и влаге.

Стены зашиваются досками толщины от 100 мм или заранее подготовленными щитами, а утеплитель закрепляется брусками сечения 15*20 см. На стыках плит материала показаны для применения бруски большей ширины, а набивать их лучше вертикально, чтобы листы утеплителя не сдвигались в процессе эксплуатации дома. На утеплитель нужно настелить гидроизоляционный материал, предохраняющий от попадания внутрь конструкции паров влаги.

Совет! Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей.

Отделочные работы, монтаж окон

Отделка с внутренней стороны дома осуществляется по желанию хозяина

Отделка с внутренней стороны дома осуществляется по желанию хозяина. Такие стены легко красить, оклеивать, зашивать досками или применять другие материалы. Напольное покрытие также выбирается любое, а вот с окнами придется повозиться:

Рекомендуем к прочтению:

1. Обязательно совпадение оконного проема в каркасе с размерами окна.
2. Чтобы свой дом всегда был теплым, лучше применять двойные или тройные стеклопакеты.
3. Общая площадь окон на одной стене не должна превышать 18% от площади стеновой панели.
4. Для упрочнения конструкции, необходимо предусмотреть дополнительные усилительные бруски под проемом и над ним.

Как только окна встали на место, можно заняться дверями и внешней обшивкой.

Кровля

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов. Затем так:

• Полученные соединенные стропила скрепить гвоздями и поперечной перекладиной, чтобы получилась буква «А»;
• Каждое пересечение фиксировать парой косынок;
• Выполнить обрешетку из пиломатериала 25*100 мм с шагом в 10 см;
• Сверху на обрешетку монтируется рубероид или любой другой материал, крепится мебельным степлером;
• Затем укладывается материал кровли. Причем укладка происходит с верхних рядов и до конька. Листы накладываются внахлест, лишние части обрезаются;
• На коньке кровельный материал фиксируется с помощью саморезов.

Совет! Для основания кровли практичнее всего использовать мауэрлат.

Остается только проложить коммуникации и можно завозить мебель. Такой поэтапный разбор подскажет, как построить щитовой дом самостоятельно. Но все же есть работы, где без помощи мастеров не обойтись, например, это электрическая разводка, прокладка коммуникаций.

Советы профессионалов

Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники

Если строим дом сами, пригодятся любые дельные советы и практические замечания. Не пренебрегайте рекомендациями профессионалов, собираясь обустраивать щитовой дом своими руками. Даже если есть фото, пошаговая инструкция.

1. После разработки проекта любые изменения повлекут дополнительные финансовые и временные затраты.
2. Выбирая щитовые конструкции для строительства дома, неплохо определиться с весом элементов, чтобы избежать применения подъемной техники.

Возведение щитового дома на каркасе – процесс трудоемкий и требующий знаний. Но если предварительный выбор проекта дома и расчет сметы был правильным, хозяин позаботился о наличии времени, материалов и погода не подкачала, результат будет отличным. Очень хорошо поговорить со специалистами, которые знают, как построить дом: практические рекомендации и секреты профессионалов не будут лишними, ведь речь идет о вашем собственном коттедже.

kakpostroitdomic.ru
