Система отопления 5 этажного дома – Система отопления в пятиэтажном доме схема

Содержание

схема подачи отопления в панельных высотных домах, система в стене, фото и видео примеры

Содержание:

1. Особенности отопительной системы многоквартирных домов
2. Назначение и принцип действия элеваторного узла
3. Конструктивные особенности схемы отопления
4. Разводка трубопровода в многоэтажном доме
5. Типы радиаторов для обогрева многоквартирных домов

Квартира в многоэтажном доме – это городская альтернатива частным домам, и в квартирах проживает очень большое количество людей. Популярность городских квартир не является странной, ведь в них есть все, что требуется человеку для комфортного проживания: отопление, канализация и горячее водоснабжение. И если два последних пункта не нуждаются в особом представлении, то схема отопления многоэтажного дома требует детального рассмотрения. С точки зрения конструктивных особенностей, централизованная система отопления в многоквартирном доме имеет ряд отличий от автономных конструкций, что позволяет ей обеспечить дом тепловой энергией в холодную пору года.

Особенности отопительной системы многоквартирных домов


При оборудовании отопления в многоэтажных домах необходимо в обязательном порядке соблюдать требования, устанавливаемые нормативной документацией, к которой относятся СниП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность должна варьироваться от 30 до 45 процентов.
Несмотря на наличие норм, многие дома, особенно из числа старых, не соответствуют данным показателям. Если это так, то в первую очередь нужно заняться установкой теплоизоляции и поменять отопительные приборы, а уже потом обращаться в теплоснабжающую компанию. Отопление трехэтажного дома, схема которого изображена на фото, можно приводит в качестве примера хорошей отопительной схемы.

Чтобы достичь необходимых параметров, используется сложная конструкция, требующая качественного оборудования. При создании проекта отопительной системы многоквартирного дома специалисты используют все свои знания, чтобы достичь равномерного распределения тепла на всех участках теплотрассы и создать сопоставимое давление на каждом ярусе здания. Одним из неотъемлемых элементов работы такой конструкции является работа на перегретом теплоносителе, что предусматривает схема отопления трехэтажного дома или других высоток.

Как это работает? Вода поступает прямо с ТЭЦ и разогрета до 130-150 градусов. Кроме того, давление увеличено до 6-10 атмосфер, поэтому образование пара невозможно – высокое давление будет прогонять воду по всем этажам дома без потерь. Температура жидкости в обратном трубопроводе в таком случае может достигать 60-70 градусов. Конечно, в разное время года температурный режим может меняться, поскольку он напрямую завязан на температуру окружающей среды.

Назначение и принцип действия элеваторного узла


Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?
Разогретый до высокой температуры теплоноситель попадает в элеваторный узел, который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль.

Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Конструктивные особенности схемы отопления


В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Разводка трубопровода в многоэтажном доме


Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Типы радиаторов для обогрева многоквартирных домов


В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

  1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
  2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
  3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене»).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным.

Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.


teplospec.com

Отопление в многоквартирном доме схема

Собственная квартира в городе – это предмет роскоши. Также это комфорт и уют для ее хозяев, так как городская квартира является самым распространенным местом для жизни у современных горожан. Стоит отметить, что немаловажную роль в создании комфортной обстановки в такой квартире является хорошая система обогрева. Схема отопления многоэтажного дома является очень важной деталью для любого человека.

В современной жизни такая схема имеет много конструктивных отличий от обычных способов отопления. Поэтому схемы отопления трехэтажного дома и больше гарантируют эффективное прогревание стен даже в самую непредсказуемую погоду.

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

dom-data.ru

Отопление в 5 ти этажном доме. Схема отопления многоквартирного дома на примере централизованной системы

Центральное отопление обеспечивает обогрев квартир в многоэтажных зданиях в зимний сезон. Однако что делать, если цена предоставляемых коммунальниками услуг не соответствует их качеству? Немало хозяев квартир решают отключиться от центрального отопления и перейти на автономное. Сделать это реально, но при этом достаточно сложно, так как помимо технических проблем вы столкнетесь и с бюрократическими факторами.

В данной статье рассмотрено центральное отопления в многоквартирном доме. Мы изучим устройство таких систем, температурный режим , а также дадим рекомендации по отключению системы и переходу на индивидуальное отопление.

Устройство центральной отопительной системы

Центральное водяное отопления любого многоквартирного дома состоит из следующих элементов (перечислены в порядке приближения к внутреннему контуру здания):


Внутри самого дома расположены разливы — трубы, по которым теплоноситель поступает к вертикальным стоякам. Типичное советская схема отопления пятиэтажен предполагает наличие нижних разливов, расположенных в подвале здания. От разливов расходятся стояки, которые соединяются между собой в верхней части дома либо на чердаке.

Соединение стояков на чердаке чревато заледенением теплоносителя при остановке циркуляции воды зимой, во избежание которого трубы подлежат тщательной теплоизоляции. Также в верхней части контура устанавливаются воздушники (чаще всего используется обычный кран Маевского) для сброса излишков воздуха.

В девятиэтажных зданиях разлив, наоборот, смонтирован на чердаке дома. В отличие от нижнего разлива, который имеет ряд проблем при запуске отопления связанных с завоздушиванием стояков , верхний разлив практически моментально распределяет воду по стоякам.

1.1 Внутриквартирные отопительные приборы и температурный режим

Тип используемых отопительных приборов — батарей, зависит от года строительства здания. Так, в квартирах построенных по времена СССР встречаются радиаторы двух типов:

  • секционные батареи из чугуна , отличаются большим весом и эффективной теплоотдачей, которая может достигать 150 Вт на один радиатор, недостатки — неэстетичный внешний вид, высокий риск протечек;
  • стальные конвекторы, представляющие собой металлический корпус, внутри которого расположены витки трубы ДУ-20, соединенные поперечными пластинами (использовались в 80-90 годах).

Монтаж систем центрального отопления предполагает использование отличающегося количества радиаторов на разных этажах дома. Так, при верхнем разливе циркулирующий по этажам теплоноситель теряет свою температуру и доходит до батарей на первом этаже сильно остывшим. Чтобы теплоснабжение имело достаточную эффективность потери тепла необходимо компенсировать, что и делается посредством увеличением количества секций либо размера радиаторов.

На сегодняшний день системы водяного отопления обустраиваются с применением биметаллических радиаторов. Такие конструкции делаются из алюминия, они достаточно дорогие, но при этом отличаются максимальной теплоотдачей — до 200 Вт на батарею.

Действующие положения СНиП определяют нормы температуры воздуха в квартире, которую должно обеспечивать центральное отопление:

  • спальни и жилые комнаты — 20 0 С;
  • угловые комнаты — 22 0 С;
  • кухня — 18 0 С;
  • ванная — 25 0 С.

Также нормируется максимальная температура воды в трубах, которая не должна быть выше 95 градусов. Отдельные нормы выдвигаются к отоплению детских садиков — 37 0 С, что является причиной значительного увеличения размеров и количества радиаторов в дошкольных учреждениях.

1.2 Переделка центрального отопления в квартире (видео)

2 Можно ли отказаться от центрального отопления?

Отказ от центрального отопления возможен, однако чтобы получить право на его отключение и обрезку потребуется потратить немало усилий. Так, необходимый для этого документ «Решение на отключение от ЦО» у коммунальных служб скорее всего придется выбивать через суд.

Отключение ЦО и его замена на индивидуальное отопление выполняется по следующему алгоритму:

  1. В органах ЖКХ уточняется наличие технической возможности отключения квартиры от центрального отопления. Именно тут возникнет большая часть бюрократических трений, так как коммунальники крайне неохотно расстаются со своими плательщиками.
  2. Профильные специалисты разрабатывают проект индивидуального отопления, который заверяется у коммунальников и подписывается службами пожарного надзора. Проект должен содержать полный пакет документов — от схемы разводки труб и потребления газа, до технической документации на котел.
  3. Если используемый теплообменник (котел) подключен в трубопроводу, выводящему продукты сгорания на фасад здания, нужно получить дополнительное разрешение от СанЭпидемНадзора.
  4. Осуществляется монтаж и подключение индивидуального водяного отопления силами лицензированной монтажной организации. Первый запуск системы производится под надзором представителя газовых служб.
  5. Теплообменник ставится на регулярно сервисное обслуживание.

Отметим, что самовольное отключение от ЦО является незаконным и грозит серьезным штрафом и принудительным возращением нарушенных коммуникаций в исходное состояние.

Замена типа отопления в квартире несколько отличается от монтажа водяного отопления в частном доме, рассмотрим основные нюансы данного процесса:

  • ввиду невозможности обеспечения естественной циркуляции теплоносителя по замкнутому контуру другими средствами, в квартире потребуется использовать циркуляционный насос либо монтировать настенный теплообменник, расположенный выше уровня радиаторов;
  • устанавливаемый котел должен иметь закрытую камеру сгорания и оснащаться всеми необходимыми системами безопасности;
  • максимальная температура воды в системе — 95 градусов, максимальное давление — 1 МПа;
  • разводку необходимо выбирать в зависимости от размеров и планировки квартиры, наиболее доступный в обустройстве вариант — однотрубная разводка с параллельной врезкой радиаторов (ленинградка).

В зданиях с верхним разливом перемычки между стояками вырезать нельзя, так как конструктивно они должны проходить через квартиру на верхнем этаже. Единственный способ — договориться с соседями снизу и перенести перемычки в их квартиру, но вероятность того, что кто-то на такое согласится достаточно низкая. На средних и нижних этажах дела обстоят проще — достаточно лишь срезать отопительные приборы и трубы, посредством которых они подключаются к стояку.

Учитывайте, что даже установив индивидуальное отопление вы будете обязаны предоставить ремонтной бригаде ЖКХ доступ к проходящему в вашей квартире стояку, при такой необходимости.

Обитателей городских квартир обычно не интересует, как работает отопление в их доме. Нужда в подобных знаниях может возникнуть, когда хозяева пожелают повысить комфорт в доме или улучшить эстетический вид инженерного оборудования. Для тех, кто собирается затеять ремонт, расскажем вкратце про системы отопления многоквартирного дома.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла
  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируютс

celinrmo.ru

Система отопления в многоквартирном доме схема


Отопление в многоквартирном доме нормы

Основной жилищный фонд городов бывшего СССР, и РФ в том числе, — это многоэтажные многоквартирные дома, от двух-трехэтажек до шестнадцатиэтажных зданий, тогда считавшихся высотными. Плюс к этому современное строительство давно запускает в эксплуатацию дома в несколько десятков этажей, и во всех этих многоквартирных домах функционирует не только центральное отопление, но и автономное.  Стандартная схема отопления многоквартирного дома показана ниже:

Стандартная схема центрального отопления многоэтажки

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Элеваторный узел

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

Общедомовой узел учета тепловой энергии
  1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
  2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.
Схема отопления с нижним разливом

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Температурный график

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Об автономном отоплении

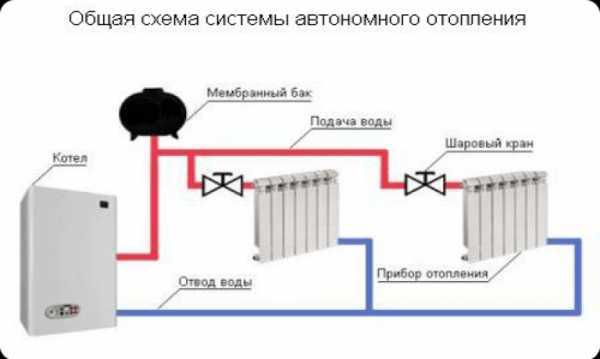

Автономная система отопления многоквартирного дома – мечта многих владельцев квартир, но процесс перехода на независимое отопление непрост и дорог. Это и длительные юридические хлопоты, и техническое решение вопроса – правильный подбор оборудования, монтаж и пуско-наладочные работы. И проблемы, связанные с технической реализацией проекта, намного проще.

Автономная котельная многоквартирного дома

Рынок бытовой техники, в том числе и отопительной, предлагает широчайший ассортимент котлов, радиаторов, труб и всевозможных фитингов, и в каждом городе есть несколько десяткой специализированных компаний, работающих в этом направлении. Организация не только проделает всю монтажную и настроечную работу, но и оформит все необходимые акты и разрешения. Но дешевле всего, конечно, установить отопительный котел и развести трубы своими руками.

Основные документы, необходимые для того, чтобы подключить автономное отопление многоквартирного дома самостоятельно:

  1. Справка с обоснованием от эксплуатационной компании о том, что вы можете обогреть свою квартиру своими силами, и причиной отказа от централизованной системы отопления;
  2. Проект с техническими условиями по подключению автономной системы:
    1. Технические расчеты о целесообразности вашего автономного отопления и расчеты о том, что изменение общей схемы ЦСО не повредит отоплению дома в целом;
    2. Расчеты потребления тепла от остальных стояков в ЦОС по остаточному принципу;
    3. Заключение от эксплуатационной компании о том, что после монтажа вашей автономной отопительной системы теплогидравлический режим ЦОС не будет нарушен;
  3. Акт от пожарной инспекции;
  4. Разрешение от службы газа и от СЭС на отопление квартиры природным газом;
  5. Копии лицензий от компании, устанавливающей газовое оборудование – самостоятельное подключение газового котла запрещено. Своими силами вы можете только развести трубы и подключить радиаторы. Если котел электрический, то все работы можно проводить своими руками;
  6. После установки котла, подключения отопления труб и радиаторов необходимо присутствие представителя местной службы газа для подключения котла и опломбирования счетчика и системы. Одновременно составляется договор на гарантийное и постгарантийное обслуживание котла.
Схема нарушений в работе ЦОС

Оформив все справки и акты, можно начинать практическое воплощение мечты в жизнь, и срезать радиаторы и трубы домовой или квартирной разводки ЦОС. И не забудьте перекрыть ввод теплопровода и опломбировать его. В домах, к которым подключена система центрального обогрева, сделать это проще, ч

www.teplo-ltd.ru

Схема системы отопления многоэтажного дома | Отопление



схема системы отопления многоэтажного дома

Расчет отопления в многоквартирном доме

Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.

Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома?

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.

Тепловой узел многоквартирного дома

Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.

Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.

Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого. Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.

Элеваторный узел централизованной отопительной системы

Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.

Элеваторный узел централизованной отопительной системы

Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов. Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

Схема отопления многоэтажного дома

Собственная квартира в городе – это предмет роскоши. Также это комфорт и уют для ее хозяев, так как городская квартира является самым распространенным местом для жизни у современных горожан. Стоит отметить, что немаловажную роль в создании комфортной обстановки в такой квартире является хорошая система обогрева. Схема отопления многоэтажного дома является очень важной деталью для любого человека.

В современной жизни такая схема имеет много конструктивных отличий от обычных способов отопления. Поэтому схемы отопления трехэтажного дома и больше гарантируют эффективное прогревание стен даже в самую непредсказуемую погоду.

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

Отправьте ссылку на этот материал своим друзьям в соцсетях:

Какие бывают системы отопления многоквартирного дома – схемы

Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким образом смонтированы водяные контуры в системе отопления многоквартирного дома, она может быть как однотрубной, так и двухтрубной.

Рассмотрим подробнее, какие существуют системы отопления многоэтажных домов, и каковы их преимущества и недостатки.

Централизованные системы отопления

Прежде всего, стоит упомянуть о местной или автономной системе отопления. Плюс этой системы в том, что она функционирует от котельной, расположенной внутри самого многоквартирного дома, либо рядом с ним. Это позволяет самостоятельно регулировать температуру теплоносителя.

К минусам автономии относится ее высокая цена, из-за которой она крайне редко используется в многоэтажных строениях (в основном, такую систему выбирают владельцы частных домов).

Намного чаще строят ТЭЦ или устраивают одну мощную котельную для отопления целого жилого района. В этом случае, теплоноситель по магистральным трубам поступает из центра в тепловые пункты, а уже оттуда – в квартиры. Такой принцип подачи называется независимым, поскольку позволяет дополнительно регулировать подачу теплоносителя с помощью циркуляционных насосов.

В зависимой системе отопления жилого многоквартирного дома теплоноситель подается в квартирные радиаторы напрямую с ТЭЦ или котельной. Однако существенной разницы между этими двумя системами нет, так как тепловые пункты выполняют здесь функцию, сравнимую с той, которую выполняют дополнительные циркуляционные насосы в автономной системе отопления, и на температуру самого теплоносителя не влияют.

Также системы отопления многоквартирного дома разделяются на закрытые и открытые (с вариантами схем Вы можете ознакомиться в интернете).

В закрытой системе теплоноситель с ТЭЦ или котельной поступает в пункт распределения, откуда по отдельности подается на горячее водоснабжение и в квартирные радиаторы .

В открытой системе подобное распределение не предусматривается, то есть она не позволяет обеспечивать жильцов дома горячей водой вне отопительного сезона.

Виды подключений

Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.

Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.

Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.

По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.

Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.

Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.

Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.

Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.

Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.

Двухтрубная сеть отопления и виды разводки

Обе схемы расположения труб (и вертикальная, и горизонтальная) позволяют использовать два вида разводки – нижнюю и верхнюю. При этом в отопительных системах многоэтажных зданий, где трубы расположены по вертикальной схеме, обычно используется нижняя разводка.

Чем же отличается нижняя разводка от верхней?

При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.

Для отвода лишнего воздуха при использовании нижней разводки требуется устройство верхней воздушной линии. Для равномерного распределения теплоносителя по системе, котел рекомендуется располагать как можно ниже относительно радиаторов отопления.

Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен. При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.

Порекомендуйте этот материал с сайта WikiТЕПЛО своим друзьям в социальных сетях, нажмите на ссылку:

Источники: http://otoplenie-doma.org/raschet-otopleniya-v-mnogokvartirnom-dome.html, http://dom-data.ru/skhema-otopleniya-mnogoehtazhnogo-doma/, http://wikiteplo.ru/kakie-byvayut-sistemy-otopleniya-mnogo/

Комментариев пока нет!

postrojkin.ru

Схема отопления 5 ти этажного дома. Плюсы и минусы централизованной системы отопления

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

  • При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
  • Если менять стояк, то какие трубы можно применить?
  • Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
  • Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
  • При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных систем

assz.ru

Отопление в многоквартирном доме нормы

Основной жилищный фонд городов бывшего СССР, и РФ в том числе, – это многоэтажные многоквартирные дома, от двух-трехэтажек до шестнадцатиэтажных зданий, тогда считавшихся высотными. Плюс к этому современное строительство давно запускает в эксплуатацию дома в несколько десятков этажей, и во всех этих многоквартирных домах функционирует не только центральное отопление, но и автономное.  Стандартная схема отопления многоквартирного дома показана ниже:Стандартная схема центрального отопления многоэтажки

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому.Элеваторный узел

[ads-pc-2]
[ads-mob-2]

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.



В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.Общедомовой узел учета тепловой энергии



  1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
  2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.
Схема отопления с нижним разливом

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.



Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Температурный график



Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Об автономном отоплении

Автономная система отопления многоквартирного дома – мечта многих владельцев квартир, но процесс перехода на независимое отопление непрост и дорог. Это и длительные юридические хлопоты, и техническое решение вопроса – правильный подбор оборудования, монтаж и пуско-наладочные работы. И проблемы, связанные с технической реализацией проекта, намного проще.Автономная котельная многоквартирного дома

Рынок бытовой техники, в том числе и отопительной, предлагает широчайший ассортимент котлов, радиаторов, труб и всевозможных фитингов, и в каждом городе есть несколько десяткой специализированных компаний, работающих в этом направлении. Организация не только проделает всю монтажную и настроечную работу, но и оформит все необходимые акты и разрешения. Но дешевле всего, конечно, установить отопительный котел и развести трубы своими руками.

Основные документы, необходимые для того, чтобы подключить автономное отопление многоквартирного дома самостоятельно:

  1. Справка с обоснованием от эксплуатационной компании о том, что вы можете обогреть свою квартиру своими силами, и причиной отказа от централизованной системы отопления;
  2. Проект с техническими условиями по подключению автономной системы:
    1. Технические расчеты о целесообразности вашего автономного отопления и расчеты о том, что изменение общей схемы ЦСО не повредит отоплению дома в целом;
    2. Расчеты потребления тепла от остальных стояков в ЦОС по остаточному принципу;
    3. Заключение от эксплуатационной компании о том, что после монтажа вашей автономной отопительной системы теплогидравлический режим ЦОС не будет нарушен;
  3. Акт от пожарной инспекции;
  4. Разрешение от службы газа и от СЭС на отопление квартиры природным газом;
  5. Копии лицензий от компании, устанавливающей газовое оборудование – самостоятельное подключение газового котла запрещено. Своими силами вы можете только развести трубы и подключить радиаторы. Если котел электрический, то все работы можно проводить своими руками;
  6. После установки котла, подключения отопления труб и радиаторов необходимо присутствие представителя местной службы газа для подключения котла и опломбирования счетчика и системы. Одновременно составляется договор на гарантийное и постгарантийное обслуживание котла.

 Схема нарушений в работе ЦОС

Оформив все справки и акты, можно начинать практическое воплощение мечты в жизнь, и срезать радиаторы и трубы домовой или квартирной разводки ЦОС. И не забудьте перекрыть ввод теплопровода и опломбировать его. В домах, к которым подключена система центрального обогрева, сделать это проще, чем в многоэтажках – в многоквартирных домах стояки труб прокладывались по помещениям, и для их демонтажа придется заручиться согласием соседей сверху и снизу, а продолжение обрезанных труб – закольцевать.

Важно: Стояки, которые не подключены к вашим радиаторам, но проходят через квартиру, считаются источником тепла. Чтобы не платить за их тепловую энергию в ЖЭК, трубы следует хорошенько теплоизолировать – так вы сможете доказать, что не пользуетесь центральным отоплением.

Замена радиаторов



Радиаторы и батареи для отопления квартиры или дома

Если индивидуальное отопление решено устанавливать, то работать без подвода газа оно двумя способами: включать электрические конвекторы, и смонтировать систему отопления с электрическим котлом и жидкостным теплоносителем. Локальный обогрев квартиры конвекторами эффективен только для небольших помещений. Если в квартире две и больше комнат, то оптимальным решением будет монтаж газового или электрического котла, особенно в высотный дом – для частного дома предпочтительнее твердотопливное оборудование.

Отопление посредством газа – самое выгодное во всех отношениях, и для его реализации рекомендуется приобрести двухконтурный котел для дома схема подключения которого такая же, как и котла с одним контуром, чтобы сразу обеспечить дом или квартиру и теплом, и горячей водой.Схема отопления газом

На втором месте по эффективности использования энергоносителей стоят электрические котлы – их мощность примерно равна мощности газового оборудования. Электрические агрегаты также производятся с одним или двумя контурами, но их стоимость ниже стоимости газовых котлов. Но в этом есть и элемент подвоха – дальнейшая их эксплуатация показывает, что за энергоносители приходится платить больше.

Отдельным списком стоят котлы электродного типа. Их размеры позволяют размещать агрегат в квартире, стоимость сопоставима с ценами на газовое оборудование, но экономичность выше, чем у электрических котлов. Единственный, но существенный недостаток – в них нет второго контура, а значит, нельзя организовать ГВС.

jsnip.ru
