Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

kvartira-rf.com

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии. Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

• регулярное образование конденсата на окнах;
• оперативное размножение грибка из-за постоянной влаги;
• негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
• постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

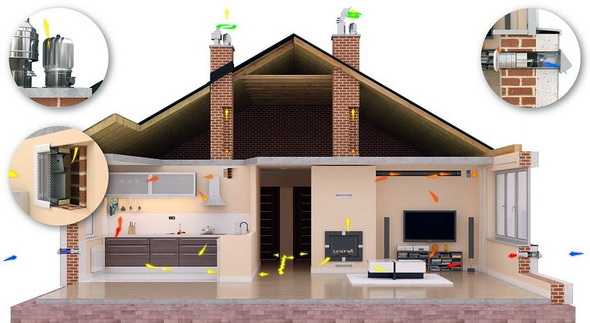

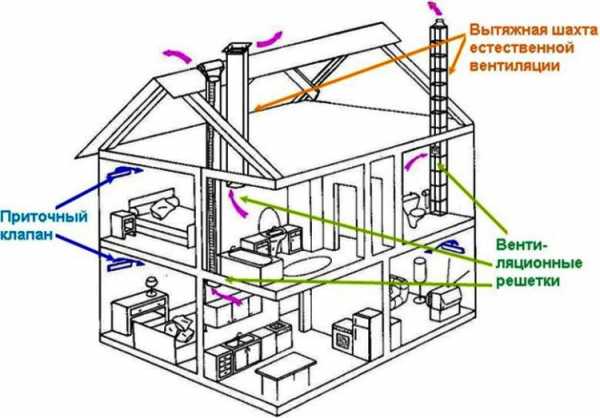

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

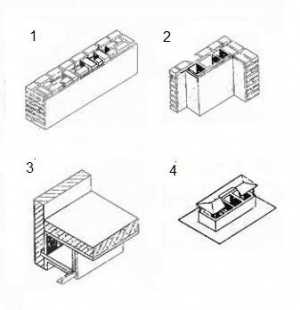

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

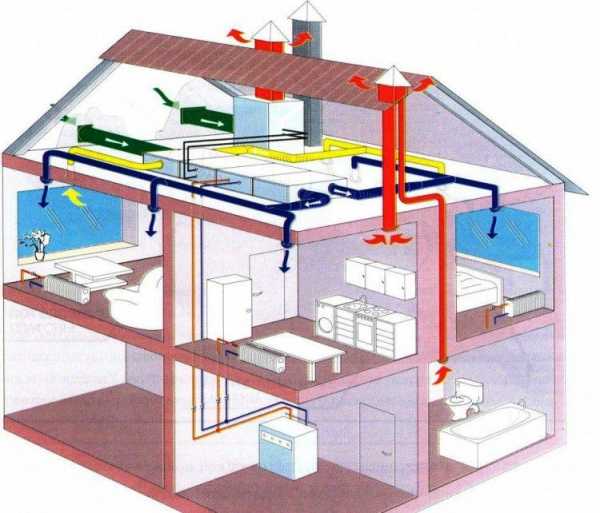

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

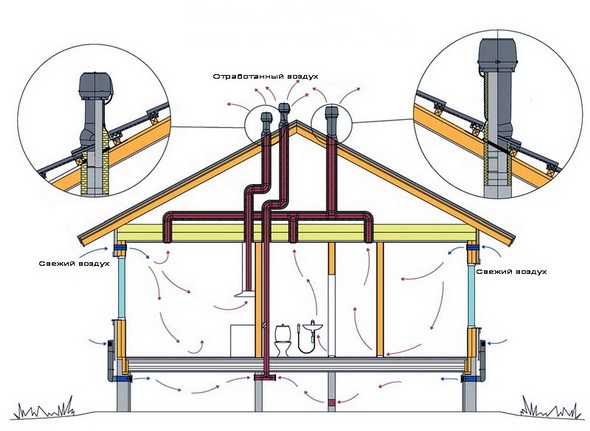

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

masterok-remonta.ru

Система вентиляции и кондиционирования частного загородного дома

На сегодняшний день вопрос о качественном насыщении комнат в доме свежим и чистым воздухом становится всё более популярным, так как многие современные здания настолько тщательно изолируются от внешней среды, что некоторые помещения делают герметично закрытыми. В результате этого свежий воздух поступает в помещения очень плохо, а решить эту проблему только лишь проветриванием или установкой кондиционеров практически невозможно. Более рациональным способом решения станет качественная система вентиляции в частном доме, которую можно установить ещё в процессе строительства.

Приточно-вытяжная вентиляция в доме представляет собой комбинацию описанных выше способов. При таком варианте возможно использование встречных потоков воздуха, разделенного системой вентиляционного трубопровода. По отдельности вытяжную и приточную системы вентиляции используют достаточно редко, так как в этом случае они не способны обеспечить подачу свежего воздуха во все помещения дома.

Кроме этого, вентиляция в жилом доме делится на системы естественной циркуляции воздуха и системы принудительной циркуляции. В первом случае воздушные потоки, обеспечивающие подачу в помещение свежего воздуха и устранение грязного, двигаются через проёмы в окнах и дверях, а также по каналам вентиляции, проложенным между этажами.

В таких системах каналы вентиляции прокладываются либо в отдельно стоящих вентиляционных каналах либо рядом с дымоходами. Основа работы этих систем заключается в разнице давлений в помещениях и возле выхода каналов, что позволяет обеспечить необходимый уровень тяги. Тёплый загрязнённый воздух выходит из здания наружу, а чистый попадает внутрь через открытые проёмы. Естественная вентиляция в доме будет показывать лучшие результаты в тех случаях, если температура воздуха в помещении выше, чем на улице.

Для наибольшей эффективности работы системы естественной вентиляции необходимо, чтобы вентиляционные каналы находились в хорошем состоянии: без дефектов, с достаточной гладкостью, без выемок, создающих различные завихрения в вентиляционном канале. Чтобы проверить, хорошо ли работает вентиляционная система, к её отверстию подносят небольшой источник огня – если пламя откланяется в ту или иную сторону, с работой системы всё в порядке.

Основным преимуществом системы естественной вентиляции является её вполне приемлемая стоимость, но при этом у неё имеется множество существенных недостатков.

Наиболее значимым среди них можно считать зависимость системы от погодных условий, например, направления и силы ветра, а также температуры воздуха на улице. Если снаружи температура высокая, то разница температур снаружи и внутри дома не сможет обеспечить нормальную тягу. Кроме этого, сильный ветер, задувающий вентиляционную систему, станет причиной нарушения в ней движения воздуха.

В каналах естественной вентиляции установка системы фильтрации весьма затруднительна, поэтому очистить воздух от всевозможных микробов, пыли и аллергенов не выйдет. При образовании засора в системе тяга в воздухопроводе станет намного хуже.

Если раньше система естественной вентиляции воздуха справлялась со своей основной задачей достаточно хорошо, то на сегодняшний день она все больше уступает системе принудительной вентиляции. Причина заключается в том, что сейчас в атмосфере присутствует множество вредных веществ, поэтому люди стараются максимально изолировать себя от воздействия загрязнённого воздуха, устанавливая в доме герметичные окна и двери. В результате этого естественная циркуляция воздуха затрудняется, и возникает необходимость в установке систем принудительной вентиляции в частном доме.

Основой работы систем принудительной вентиляции являются механические устройства, осуществляющие подачу воздуха в помещение. Принудительные системы вентиляции делятся на два типа. При первом отток или приток воздуха обеспечивается за счёт работы механических устройств, при втором – воздух в момент подачи в здание дополнительно охлаждается или обогревается.

Лучше всего отдать предпочтение такому устройству вентиляции, при котором приток воздуха будет обеспечиваться автоматически, а его отток осуществляться естественным образом. Обеспечить приток воздуха в жилище можно за счёт моноблочной вентиляционной установки с автоматической системой контроля.

К главным преимуществам механической системы вентиляции относят возможность своевременной подачи нужного количества воздуха в систему, а также качественную изоляцию помещений, что позволяет не попадать загрязнённому воздуху из одной комнаты в другую.

Недостатком такой системы считается необходимость оборудования дверей в смежных помещениях снизу специальными решётками для компенсации давления, что влечёт собой снижение звукоизоляции комнат. Другим недостатком является слишком большое количество воздуха, проходящее через систему, так как поступающий воздух практически сразу удаляется через естественный отток.

Дополнительными плюсами системы принудительной вентиляции является возможность повторного пуска в помещение после завершения переработки.

В том случае, если воздух снаружи чересчур загрязнён, то вполне вероятно, потребуется приточно-вытяжная вентиляция в доме, позволяющая полностью контролировать влажность и температуру воздуха, а также степень его фильтрации. Для обеспечения бесперебойной работы такой системы можно использовать центральный кондиционер, способный обслужить всё здание.

Для снижения электрозатрат можно прибегнуть к установке системы двойного кондиционирования. Благодаря использованию такой системы можно обеспечить приток необходимого количества воздуха, доведя параметры в каждом отдельном помещении до оптимальных норм.

Содержание материала

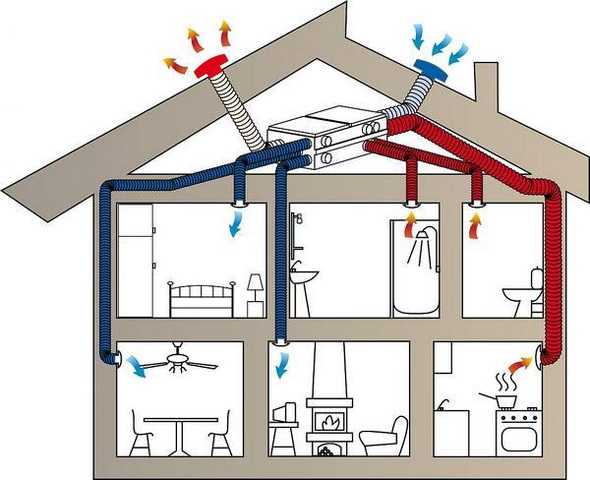

Система механической вентиляции с утилизацией тепла вытяжного воздуха

Приток воздуха и вытяжку можно осуществить механически, используя единую приточно-вытяжную установку. Как правило, вытяжные системы обустраивают в санузлах, кладовых и кухнях, через которые приточный воздух поступает в остальные помещения. Движение воздуха осуществляется по воздуховодам. В большинстве случаев их прокладывают на чердаке или подвесных потолках.

Главной особенностью систем является рекуператор, который передает тепло вытяжного воздуха холодному приточному. Благодаря этому в зимнее время года можно сэкономить весьма внушительное количество электроэнергии. Основными преимуществами этой системы вентиляции является простота в монтаже и дальнейшем обслуживании, а также её надёжность. К недостатку можно отнести большую стоимость.

Схема вентиляции в частном загородном доме с механической вытяжкой и механическим притоком

В её состав входят приточная и вытяжная вентиляции, смонтированные отдельно, но работающие в комплексе. При прохождении через приточную установку уличный воздух очищается, приобретает необходимую влажность и температуру, после чего попадает в жилые помещения. За счёт этих особенностей такие системы называются универсальными. К примеру, во время сложной обработки воздуха её можно использовать даже в качестве системы центрального кондиционирования.

К главным преимуществам такой вентиляции относятся системность и автоматизация работы, универсальность. К недостаткам – значительные энергозатраты, высокая стоимость, потребность в профессиональном обслуживании и монтаже.

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Виды систем кондиционирования

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности  одного блока, из строя выйдет сразу вся система.

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Как сделать вентиляцию в доме своими руками?

По словам учёных, количество воздуха в помещении, необходимое для одного человека, является следующим: рабочий кабинет – 3 6мУч; спальня – 14,4 мУч; детская комната – 21,6 мУч. Для своевременного поступления свежего и чистого воздуха и отвода отработанного можно воспользоваться системами естественной и принудительной вентиляции воздуха.

Тепловая мощность рассчитывается с учётом объёма помещения, размера и ориентации окон по сторонам света, а также количества техники и людей. Расчёт осуществляется по формуле  Р (Вт) = объём помещения х q. Показатель q может обладать разными значениями и составлять 30 Вт/м2 (для комнат, расположенных с северной стороны с недостатком солнечного света), 35 Вт/м2 (для комнат с нормальным уровнем освещения), 40 Вт/м2 (для комнат, расположенных с южной стороны или большой площадью остекления), 120 Вт – теплопоступление от человека,  300 Вт – теплопоступление от холодильника, компьютера или телевизора.

Например, требуется кондиционирование помещения с площадью 30 м2 при высоте стен 3 метра и окнами, расположенными с южной стороны. В комнате работает компьютер и регулярно находится 2 человека. Расчёт будет следующим: Р = З0хЗк 40+ 120×2+300×1 =4140 Вт, или 4,14 кВт.

В том случае если производительности кондиционера для качественного охлаждения помещения недостаточно, то система начинает работать с перегрузками, что влечёт собой снижение срока её эксплуатации. Установка устройства вентиляции в частном доме с большим запасом мощности не слишком желательна, так как частые остановка и запуск компрессора сокращают его ресурсы. Следует отдавать предпочтения кондиционерам с мощностью, которая соответствует расчётной или превышает её примерно на 10-20%.

Как устанавливается вентиляция кухни в частном доме?

Кухня – помещение, которое нуждается в качественной вентиляции, пожалуй, намного больше, чем все остальные, поэтому в этих местах всегда устанавливаются надёжные вытяжки, позволяющие устранить все резкие запахи и вредные вещества. Монтаж вытяжек осуществляется прямо над плитой.

Благодаря использованию вытяжек можно быстро устранить горячий и сильно загрязнённый воздух, не позволяя ему попасть в другие помещения. Фильтры вытяжки отлично задерживают мельчайшие частички жира, масла и копоти, что позволяет сохранить вентилятор и воздуховоды в полной чистоте, исключая их зарастание продуктами разложения всевозможных органических веществ. Процесс работы вытяжек сопровождается небольшим шумом, который по своей силе полностью соответствует европейским стандартам.

Самыми распространёнными на сегодняшний день являются рециркуляционные вытяжки, осуществляющие чистку воздуха от различных запахов и испарений, затем возвращая его в помещение. Эти устройства идут в комплекте с ультрафиолетовыми антибактериальными лампами и рядом других дополнительных функций.

Более эффективными в плане эксплуатации являются кухонные зонты, которые представляют собой настенные вытяжки, по форме напоминающие зонт с длинной трубой. Основная особенность кухонных зонтов заключается в наличии вентилятора, который втягивает под зонт воздух и в дальнейшем направляет его по воздуховоду за пределы помещения.

Кухонные зонты крепятся к стене и чаще всего применяются в кухнях-столовых. Вытяжки, при желании, можно прикрепить и другими способами, например, к потолку. Это способ очень удобен в тех случаях, когда плита была установлена посередине кухни. Вытяжки можно расположить в специальных навесных шкафах или встроить в панель, что позволит также использовать их в качестве стильного элемента декора.

Если по каким либо причинам приточная вентиляция на кухне не была запланирована, то вам потребуется организовать бесперебойный приток свежего воздуха. Для этого можно приобрести оконный вентилятор или держать стеклопакет в состоянии микропроветривания. Но в этом случае необходимо учитывать, что воздух в помещение будет попадать грязный и неочищенный.

Как делается вентиляция в туалете частного дома?

В туалете и в ванной комнате достаточно установки простой вытяжной вентиляции или специальных пластиковых решёток, вмонтированных в нижнюю часть входной двери. При этом следите за тем, чтобы вентилятор был установлен на достаточном расстоянии от места, где принимают водные процедуры. В душевых кабинах следует использовать низковольтные либо встроенные в воздуховод вентиляторы.

Устанавливать в туалете слишком сильные вентиляторы нет никакой необходимости, так как каналы естественной вентиляции не смогут справиться с сильными воздушными потоками, что станет причиной распространения неприятных запахов из туалета в другие помещения дома.

В ванной комнате рекомендуется устанавливать вытяжной вентилятор, который снабжён надёжной защитой от брызг. Он обладает вполне приемлемой стоимостью и приличным сроком эксплуатации. При желании вентилятор можно оснастить дополнительной функцией контроля влажности, которая позволит работать ему в качестве осушителя в тех ситуациях, если уровень влажности будет превышать допустимую норму. Учитывая то, что излишки влаги в помещении могут стать причиной появления различных грибков и плесени, на этот момент стоит обращать особенное внимание.

Крайне не рекомендуется установка общего (сразу для туалета и для ванной) вентилятора. В соответствии с санитарными нормами вентиляция туалета должна быть изолирована, в противном случае воздух начнёт циркулировать между помещениями.

В туалете вентилятор крепят на место вентиляционной решётки и затем подключают к электрическому выключателю.

Вентиляционные системы, представленные на сегодняшний день на российском рынке, обладают вполне приемлемой стоимостью, экономичностью и надёжностью. Затруднить работу системы могут оседающие на поверхности вентиляторов и воздуховодов жир, копоть и пыль. При резком возрастании сопротивления системы вентилятор уже не может выдавать проектную производительность.

Если на рабочих лопастях вентилятора образуются слои пыли и жира, вентилятор начинает работать с перегрузкой, что рано или поздно становится причиной его поломки. Чтобы избежать этого, необходимо осуществлять постоянный контроль и профилактику за узлами системы вентиляции.

Мнение специалиста

Кроме очистки и нагрева, воздух, который поступает в помещения, может нуждаться в осушении. Также следует предусмотреть обустройство дополнительных глушителей, которые снизят шум, возникающий при работе вентиляторов.

proekt-sam.ru

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать «стройку века» нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте — вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все «ляжет» как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.

1. Вентиляция в частном доме — варианты
2. Условия для выбора системы вентиляции частного дома

3. Преимущества естественной вентиляции в частном доме
4. Можно ли сделать вентиляцию частного дома своими руками

Вентиляция в частном доме — варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

• естественная вентиляция
• принудительная (приточно-вытяжная) вентиляция
• вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?

Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

• чистота окружающей атмосферы
• материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине — на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме — фотоподборка.

Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

• действительно чистого наружного воздуха
• следующих строительных материалов для дома:
  • дерево (дома из бревен или бруса)
  • саман (или же легкий саман)
  • кирпич
  • газоблок
  • пеноблок
  • шлакоблок
  • керамзитовый блок
  • керамический эффективный блок
  • монолитный керамзитобетон

Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

• если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
• если ваш дом строится из:
  • 3D панелей
  • пенополистеролбетона
  • SIP панелей
  • сэндвич-панелей
  • вакуумных панелей
  • МДМ-панелей
  • СОТА-панелей
  • а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

• на порядок уменьшаются затраты на установку вентиляции в частном доме
• при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления — коридоры, лестничные площадки и пролеты и тому подобное
• самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо — спальни, кабинеты, гостиные, то есть жилые комнаты
• во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме — видеоурок.

Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции — сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали — не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж — видео от специалиста на все руки:

Ну что ж, алгоритм действий прост — главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж — пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести  в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

strport.ru

Система вентиляции в частном доме: устройство и типы систем

Вопрос вентиляции эффективно решается соответствующей вентиляционной системой, которая будет обеспечивать свежим воздухом круглый год в необходимом объеме. Также она удалит из помещений вредные выделения от стен, мебели, краски и т.п.

Когда речь идет о вентиляции в частном доме, то первое, что многим приходит на ум – это установка кондиционеров в гостиной, спальне, в детских комнатах и т.д. И, в общем-то, становится непонятно, какая еще вентиляция нужна.

Еще в советские времена, проекты жилых домов предусматривали естественную вентиляцию, а также вытяжные каналы на кухнях, в санузлах. При этом рассчитывалось, что свежий воздух будет попадать в помещения через неплотные оконные проемы. Таким образом, решался вопрос вентиляции.

Но сейчас все чаще устанавливают пластиковые окна, которые обладают хорошей звукоизоляцией и герметичны. В таких случаях постоянное открывание окон в целях проветривания комнат не является решением. Максимально эффективно мы можем использовать проветривание зимой, минимально – летом. Летом такое проветривание заносит в дом не только пыль, но также насекомых и аллергены.

Вопрос вентиляции эффективно решается соответствующей вентиляционной системой, которая будет обеспечивать свежим воздухом круглый год в необходимом объеме. Также она удалит из помещений вредные выделения от стен, мебели, краски и т.п.

Содержание статьи

Устройство вентиляции в частном доме

Для комфортного пребывания в доме важен не только свежий воздух, но и его температура, а также скорость движения воздушных масс. Чем меньше скорость, тем приятнее находиться в помещении.

Воздухообмен с помощью механической (с помощью вентиляторов) приточно-вытяжной вентиляцией больше, чем при естественной вентиляции. Это связано с их различной нормируемой объемной скоростью перемещения воздуха. Для механической вентиляции этот показатель составляет 3-5 м³/час, а для естественной не больше 1 м³/час. Именно поэтому естественная вентиляция обеспечивает более комфортные условия.

Но есть ситуации, когда нет возможности обойтись без механической вентиляции. Чем меньше скорость движения воздуха в канале, тем больше будет сечение этого канала. Для одного и тоже пропускаемого объема воздуха для естественной вентиляции потребуется канал с большим сечением, чем для механической вентиляции. Например, для вытяжки с пропускной способностью 300 м³/час для естественного перемещения воздуха понадобиться канал диаметром 350 мм (250х400 мм), а для механической вытяжки диаметром в 200 мм (160х200).

Не всегда канал больших размеров можно разместить в стене, а его установка под потолком или вдоль стены может нарушить всю эстетику дома. Поэтому при больших площадях жилого здания чаще прибегают к механической вентиляции.

Циркуляция воздуха

Рисунок 1. Схема перетока воздуха в вентилируемом пространстве.

1. область притока воздуха;
2. область перетока воздуха;
3. область вытяжки воздуха;

Независимо от вида притока и вытяжки (естественный/механический), для беспрепятственной циркуляции воздуха по дому от приточной области к вытяжной, необходимо устанавливать двери с переточными решетками, либо оставлять зазор между полом и низом двери не менее двух сантиметров по всей ширине дверного проема.

Без подобных зазоров вентиляция не будет осуществляться. К тому же, вы с трудом откроете дверь в ванную при работающем вытяжном вентиляторе из-за избыточного давления.

Как правило, областью вытяжки воздуха выбирается самое загрязняемое помещение в доме, например: кухня, санузел.

Продумывая циркуляцию воздуха в доме, нужно учесть утепление мансарды.

Качественно выполненный по этим рекомендациям септик снижает потребности санузла частного дома в вентиляции.

Приточная вентиляция

Как известно, приток воздуха может быть естественным или принудительным.

Естественная вентиляция

Инфильтрация. Естественный приток через негерметичные части наружных ограждений (наружные двери, окна) называют инфильтрацией. Как правило, деревянные окна еще старого образца имеют высокую воздухопроницаемость, которая составляет 10 – 20 кг/час•м². При площади жилого дома в 100 – 140 м², объем притока воздуха получаемый из щелей оконных, дверных проемов, а также стен дома вполне достаточен.

Проветривание. Естественный приток воздуха также может обеспечиваться путем проветривания помещений через открытые форточки или щели от открытой откидной рамы металлопластикового окна в вертикальном положении. Однако такой способ притока воздуха несет в себе большие потери тепла, а время замены полного объема старого воздуха новым занимает 30 – 75 минут. В зимнее время года в результате такого проветривания успевает остывать оконный блок и прилегающие к нему откосы с образованием конденсата.

Проветривание при полностью открытых окнах происходит в течение 4 – 10 мин. В таком режиме нет охлаждающего эффекта конструкций.

Если производить проветривание при всех открытых окнах и открытой входной двери, то обмен воздуха обеспечиться в течение 2 – 4 мин, однако созданный сквозняк опасен для здоровья.

Приток через оконные и стеновые клапаны. В последнее время самой большой популярностью пользуются окна из металлопластика. Однако технология их монтажа не предусматривает каких-либо неплотностей. Ввиду такой герметичности (воздухопроницаемость не более 0,1 кг/час•м²) не будет естественного притока воздуха. В такой ситуации имеет смысл покупать окна с уже вмонтированной регулируемой вентиляционной щелью, которая является приточным оконным клапаном.

Рисунок 2. Окно с приточным клапаном.

В тех случаях, когда обычные металлопластиковые окна уже установлены, можно установить клапан инфильтрации воздуха, который монтируется в стену и называется приточным стеновым клапаном.

Рисунок 3. Стеновой приточный клапан.

Этот клапан являет собой округлый патрубок, монтируемый в стену насквозь. С двух сторон он закрывается решетками. Решетка внутри помещения регулируема. Данный клапан желательно устанавливать рядом с оконными проемами. В таком случае воздух будет попадать в зону радиаторов отопления

Если это возможно, то такие клапаны также можно установить непосредственно за батареей. Поступающий воздух сразу же будет прогреваться.

Рисунок 4. Установка приточного клапана за радиатором.

Такие клапаны могут быть оснащены фильтрами, датчиками температуры и влажности. Их рекомендуют устанавливать в спальнях, столовой или холле. Это делается в целях соблюдения движения воздуха из жилых комнат в бытовые комнаты (туалет, ванная, кухня).

Рисунок 5. Вид приточного стенового клапана с улицы.

Подавляющее количество клапанов рассчитаны на подачу свежего воздуха в 50 – 100 м³/час. Под необходимый объем приточного воздуха делается соответствующий расчет клапанов.

Принудительная вентиляция

Бывает так, что расчетное количество приточных клапанов, что соответствует большому притоку воздуха, требует их установку практически под каждым окном. Тогда, чтобы не портить эстетику дома, используют систему принудительного потока воздуха, которая основана на всасывающих вентиляторах.

Такая система состоит из вентиляционного оборудования и вентиляционной сети. Под оборудованием понимают: фильтр, воздушный клапан, вентилятор, калорифер и шумоподавитель. Вентиляционная сеть включает: воздуховоды и воздухораспределительные приспособления (решетки, анемостаты, диффузоры), а также воздухозаборная решетка.

Рисунок 6. Схема соединения оборудования для принудительной вентиляции.

Фильтр нужен для очистки воздуха от крупных частиц пыли, а калорифер для подогрева всасываемого воздуха в холодный период времени.

Калорифер устанавливается по желанию заказчика и может быть водяным либо электрическим. Использование водяного калорифера приводит к значительному удорожанию системы, так требует гидравлической обвязки калорифера.

Если в доме используется принудительный приток и вытяжка воздуха, имеет смысл установить систему рекуперации воздуха с целью экономии электроэнергии на обогрев свежего воздуха.

Вытяжная вентиляция

При строительстве нового жилого здания, вентиляционные каналы проектируются заранее для их размещения в стенах помещений. Эти каналы следует делать из кирпичной кладки во внутренних стенах. Поэтому вытяжную вентиляцию проектируют еще до возведения стен.

В случае, если вентиляционные каналы нет возможности разместить в стенах, то их выполняют в виде приставных шахт.

Рисунок 7. Виды вентиляционных каналов.

1. вентиляционный канал в кирпичной стене;
2. вентиляционный приставной канал;
3. подвесной вентиляционный короб;
4. вывод вентиляционной шахты на крышу;

Естественная вытяжка

При небольшом объеме выводимого воздуха можно установить естественную вытяжку. Для этого вентиляционный канал (в стене или приставной канал) внутри помещения просто закрывают обычной вентиляционной решеткой.

Механическая вытяжка

Когда рассчитанное сечение канала слишком большое, его уменьшают за счет использования вытяжных вентиляторов, устанавливая в санузлы и ванные комнаты.

В продаже есть множество видов вытяжных вентиляторов. Наибольшим спросом пользуются настенные вентиляторы, их устанавливают прямо в вентиляционный канал.

Существуют вентиляторы скрытого монтажа. Они монтируются в запотолочное пространство, а посредством воздуховода их также выводят в вентиляционный канал.

Вентиляторы подбирают по заранее рассчитанному объемному расходу вытяжки с учетом потерь напора при перемещении воздуха в воздуховодах.

Вентиляторы для ванных комнат могут быть оснащены датчиками влажности и соответственно могут автоматически включаться при недостаточной влажности в помещении.

Рисунок 8. Схема движения воздуха при приточно-вытяжной вентиляции.

1. вытяжной вентилятор;
2. приток воздуха из оконных проемов;
3. приток воздуха через клапан;
4. решетка в дверном проеме;

Виды воздуховодов

Для разводки принудительной вентиляции применяют различные воздуховоды.

Все чаще это круглые воздуховоды ввиду их гладкой поверхности и соответственно меньшего сопротивления движению воздуха. В прямоугольных воздуховодах это сопротивление выше, однако, проще их исполнение.

Гибкие воздуховоды используют в тех случаях, когда канал имеет несколько сгибов на коротком участке, или например, когда нужно подсоединить кухонную вытяжку к основному вентиляционному каналу. Сопротивление воздуху в таких воздуховодах из-за их неровной поверхности считается самым большим.

Часто возникает вопрос о том, учитывается ли воздух, отводимый кухонной вытяжкой. Так вот, этот объем не учитывается. Связано это с тем, что кухонная вытяжка рассчитана на работу только в процессе готовки. К тому же, в первую очередь, она предназначена для удаления паров и запахов.

Продумывая систему вентиляции, необходимо иметь в виду схему отопления дома.

Интерьеры кухни в частных домах можно рассмотреть здесь.

Лестницу в доме можно сделать своими руками. Читайте об этом по ссылке http://personalhouse.net/interer/okna-dveri-lestnicy/kak-sdelat-lestnicu-v-dome-svoimi-rukami.

Вентиляционная система с рекуперацией

Рекуперация позволяет экономить энергию на подогрев уличного свежего воздуха. Особо это заметно в холодное время года. Смысл этого процесса заключается в подогреве приточного воздуха тем, который выводят на улицу. То есть происходит обмен тепла между теплым воздухом из помещения и холодным уличным.

Рисунок 9. Принцип действия системы с рекуператором.

Система с рекуперацией дает возможность экономить до 50 % затрат на тепло. В случае, когда температура выводимого воздуха недостаточна для подогрева приточного, происходит только частичный подогрев. Поэтому в сильные морозы уличный воздух догревают встроенным в рекуператор калорифером. Приток и вытяжка в такой системе могут быть только принудительными (с использованием вентиляторов).

Место установки оборудования для вентиляционной системы с рекуперацией зависит от площади воздухообмена. При больших площадях место выбирается заранее и, как правило, в этих целях используют техническое помещение на цокольном этаже либо чердаке.

В заключение данной статьи хочется отметить, что правильно организованная система вентиляции создаст в доме комфортные условия проживания, а своевременный обмен воздуха в свою очередь обеспечит правильное соотношение углекислого газа с кислородом и избавит вас от сырости и плесени.

personalhouse.net
