Солнечная электростанция на дом 200 м2 своими руками / Хабр

Частенько в сети проскакивают сообщения о борьбе за экологию, развитие альтернативных источников энергии. Иногда даже проводят репортажи о том, как в заброшенной деревне сделали солнечную электростанцию, чтобы местные жители могли пользоваться благами цивилизации не 2-3 часа в сутки, пока работает генератор, а постоянно. Но это всё как-то далеко от нашей жизни, поэтому я решил на своем примере показать и рассказать, как устроена и как работает солнечная электростанция для частного дома. Расскажу обо всех этапах: от идеи до включения всех приборов, а также поделюсь опытом эксплуатации. Статья получится немаленькая, поэтому кто не любит много букв могут посмотреть ролик. Там я постарался рассказать то же самое, но будет видно, как я все это сам собираю.

Исходные данные: частный дом площадью около 200 м2 подключен к электросетям. Трехфазный ввод, суммарной мощностью 15 кВт. В доме стандартный набор электроприборов: холодильник, телевизоры, компьютеры, стиральные и посудомоечные машинки и так далее. Стабильностью электросеть не отличается: зафиксированный мною рекорд — отключение 6 дней подряд на период от 2 до 8 часов.

Что хочется получить: забыть о перебоях электроэнергии и пользоваться электричеством, невзирая ни на что.

Какие могут быть бонусы: Максимально использовать энергию солнца, чтобы дом приоритетно питался солнечной энергией, а недостаток добирал из сети. Как бонус, после принятия закона о продаже частными лицами электроэнергии в сеть, начать компенсировать часть своих затрат, продавая излишки выработки в общую электросеть.

С чего начать?

Всегда есть минимум два пути для решения любой задачи: учиться самому или поручить решение задачи кому-то другому. Первый вариант предполагает изучение теоретических материалов, чтение форумов, общение с владельцами солнечных электростанций, борьбу с внутренне жабой и, наконец, покупку оборудования, а после — установку. Второй вариант: позвонить в специализированную фирму, где зададут много вопросов, подберут и продадут нужное оборудование, а могут и установить за отдельные деньги. Я решил совместить эти два способа. Отчасти потому что мне это интересно, а отчасти для того, чтобы не напороться на продавцов, которым надо просто заработать, продав не совсем то, что мне нужно. Теперь пришло время теории, чтобы понять, как я делал выбор.

На фото пример «освоения» денег на строительство солнечной электростанции. Обратите внимание, солнечные панели установлены ЗА деревом – таким образом, свет на них не попадает, и они просто не работают.

Типы солнечных электростанций

Сразу отмечу, что говорить я буду не о промышленных решениях и не о сверхмощных системах, а об обычной потребительской солнечной электростанции для небольшого дома. Я не олигарх, чтобы разбрасываться деньгами, но я придерживаюсь принципа достаточной разумности. То есть я не хочу греть бассейн «солнечным» электричеством или заряжать электромобиль, которого у меня нет, но я хочу, чтобы в моем доме все приборы постоянно работали, без оглядки на электросети.

Теперь расскажу про типы солнечных электростанций для частного дома. По большому счету, их всего три, но бывают вариации. Расположу, по росту стоимости каждой системы.

Сетевая Солнечная Электростанция — этот тип электростанции сочетает в себе невысокую стоимость и максимальную простоту эксплуатации. Состоит всего из двух элементов: солнечных панелей и сетевого инвертора. Электричество от солнечных панелей напрямую преобразуется в 220В/380В в доме и потребляется домашними энергосистемами. Но есть существенный недостаток: для работы ССЭ необходима опорная сеть. В случае отключения внешней электросети, солнечные батареи превратятся в «тыкву» и перестанут выдавать электричество, так как для функционирования сетевого инвертора нужна опорная сеть, то есть само наличие электричества. Кроме того, со сложившейся инфраструктурой электросети, работа сетевого инвертора не очень выгодна. Пример: у вас солнечная электростанция на 3 кВт, а дом потребляет 1 кВт. Излишки будут «перетекать» в сеть, а обычные счетчики считают энергию «по модулю», то есть отданную в сеть энергию счетчик посчитает, как потребленную, и за нее еще придется заплатить. Тут логично подходит вопрос: куда девать лишнюю энергию и как этого избежать? Переходим ко второму типу солнечных электростанций.

Гибридная Солнечная Электростанция – этот тип электростанции сочетает в себе достоинства сетевой и автономной электростанции. Состоит из 4 элементов: солнечные панели, солнечный контроллер, аккумуляторы и гибридный инвертор. Основа всего – это гибридный инвертор, который способен в потребляемую от внешней сети энергии подмешивать энергию, выработанную солнечными панелями. Более того, хорошие инверторы имеют возможность настройки приоритезации потребляемой энергии. В идеале, дом должен потреблять сначала энергию от солнечных панелей и только при ее недостатке, добирать из внешней сети. В случае исчезновения внешней сети инвертор переходит в автономную работу и пользуется энергией от солнечных панелей и энергией, запасенной в аккумуляторах. Таким образом, даже если электроэнергию отключат на продолжительное время и будет пасмурный день (или электричество отключат ночью), в доме всё будет функционировать. Но что делать, если электричества нет вообще, а жить как-то надо? Тут я перехожу к третьему типу электростанции.

Автономная Солнечная Электростанция – этот тип электростанции позволяет жить полностью независимо от внешних электросетей. Она может включать в себя больше 4 стандартных элементов: солнечные панели, солнечный контроллер, АКБ, инвертор.

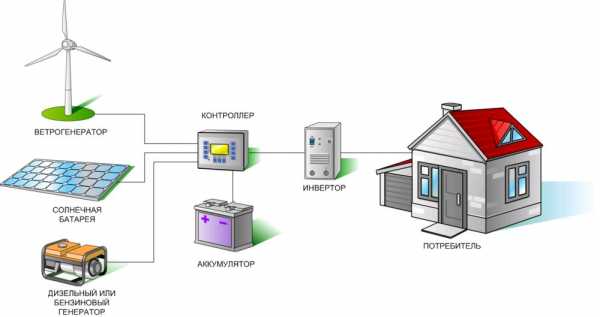

Дополнительно к этому, а иногда вместо солнечных панелей, может быть установлена ГидроЭлектроСтанция малой мощности, ветряная электростанция, генератор (дизельный, газовый или бензиновый). Как правило, на таких объектах присутствует генератор, поскольку может не быть солнца и ветра, а запас энергии в аккумуляторах не бесконечен – в этом случае генератор запускается и обеспечивает энергией весь объект, попутно заряжая АКБ. Такая электростанция легко трансформируется в гибридную, при подключении внешней электросети, если инвертор обладает этими функциями. Основное отличие автономного инвертора от гибридного – это то, что он не умеет подмешивать энергию от солнечных панелей к энергии из внешней сети. При этом гибридный инвертор, наоборот, умеет работать в качестве автономного, если внешняя сеть будет отключена. Как правило, гибридные инверторы соразмерны по цене с полностью автономными, а если и отличаются, то несущественно.

Что такое солнечный контроллер?

Во всех типах солнечных электростанций присутствует солнечный контроллер. Даже в сетевой солнечной электростанции он есть, просто входит в состав сетевого инвертора. Да и многие гибридные инверторы выпускаются с солнечными контроллерами на борту. Что же это такое и для чего он нужен? Буду говорить о гибридной и автономной солнечной электростанции, поскольку это как раз мой случай, а с устройством сетевого инвертора могу ознакомить детальнее в комментариях, если будут запросы в комментариях.

Солнечный контроллер – это устройство, которое полученную от солнечных панелей энергию преобразует в перевариваемую инвертором энергию. Например, солнечные панели изготавливаются с напряжением кратно 12В. И АКБ изготавливаются кратно 12В, так уж повелось. Простые системы на 1-2 кВт мощности работают от 12В. Производительные системы на 2-3 кВт уже функционируют от 24В, а мощные системы на 4-5 кВт и более работают на 48В. Сейчас я буду рассматривать только «домашние» системы, потому что знаю, что есть инверторы, работающие на напряжениях в несколько сотен вольт, но для дома это уже опасно.

Итак, допустим у нас есть система на 48В и солнечные панели на 36В (панель собрана кратно 3х12В). Как получить искомые 48В для работы инвертора? Конечно, к инвертору подключаются АКБ на 48В, а к этим аккумуляторам подключается солнечный контроллер с одной стороны и солнечные панели с другой. Солнечные панели собираются на заведомо большее напряжение, чтобы суметь зарядить АКБ. Солнечный контроллер, получая заведомо большее напряжение с солнечных панелей, трансформирует это напряжение до нужной величины и передает в АКБ. Это упрощенно. Есть контроллеры, которые могут со 150-200 В от солнечных панелей понижать до 12 В аккумуляторов, но тут протекают очень большие токи и контроллер работает с худшим КПД. Идеальный случай, когда напряжение с солнечных панелей вдвое больше напряжения на АКБ.

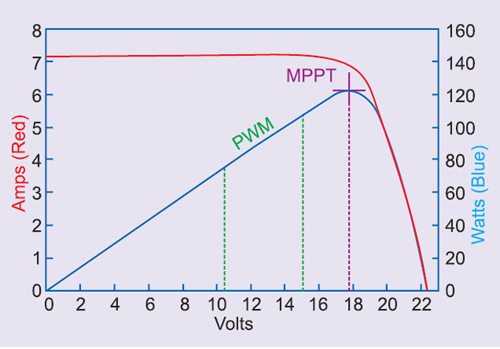

Солнечных контроллеров существует два типа: PWM (ШИМ – Широтно-Импульсная Модуляция) и MPPT (Maximum Power Point Tracking – отслеживание точки максимальной мощности). Принципиальная разница между ними в том, что ШИМ-контроллер может работать только со сборками панелей, не превышающими напряжения АКБ. MPPT – контроллер может работать с заметным превышением напряжения относительно АКБ. Кроме того, MPPT-контроллеры обладают заметно бОльшим КПД, но и стоят дороже.

Как выбрать солнечные панели?

На первый взгляд, все солнечные панели одинаковы: ячейки солнечных элементов соединены между собой шинками, а на задней стороне есть два провода: плюс и минус. Но есть в этом деле масса нюансов. Солнечные панели бывают из разных элементов: аморфных, поликристаллических, монокристаллических. Я не буду агитировать за тот или иной тип элементов. Скажу просто, что сам предпочитаю монокристаллические солнечные панели. Но и это не всё. Каждая солнечная батарея – это четырехслойный пирог: стекло, прозрачная EVA-пленка, солнечный элемент, герметизирующая пленка. И вот тут каждый этап крайне важен. Стекло подходит не любое, а со специальной фактурой, которое снижает отражение света и преломляет падающий под углом свет таким образом, чтобы элементы были максимально освещены, ведь от количества света зависит количество выработанной энергии. От прозрачности EVA-пленки зависит, сколько энергии попадет на элемент и сколько энергии выработает панель. Если пленка окажется бракованной и со временем помутнеет, то и выработка заметно упадет.

Далее идут сами элементы, и они распределяются по типам, в зависимости от качества: Grade A, B, C, D и далее. Конечно, лучше иметь элементы качества А и хорошую пайку, ведь при плохом контакте, элемент будет греться и быстрее выйдет из строя. Ну и финишная пленка должна также быть качественной и обеспечивать хорошую герметизацию. В случае разгерметизации панелей, очень быстро на элементы попадет влага, начнется коррозия и панель также выйдет из строя.

Как правильно выбрать солнечную панель? Основной производитель для нашей страны – это Китай, хотя на рынке присутствуют и Российские производители. Есть масса OEM-заводов, которые наклеят любой заказанный шильдик и отправят панели заказчику. А есть заводы, которые обеспечивают полный цикл производства и способны проконтролировать качество продукции на всех этапах производства. Как узнать о таких заводах и брендах? Есть пара авторитетных лабораторий, которые проводят независимые испытания солнечных панелей и открыто публикуют результаты этих испытаний. Перед покупкой вы можете вбить название и модель солнечной панели и узнать, насколько солнечная панель соответствует заявленным характеристикам. Первая лаборатория – это Калифорнийская Энергетическая Комиссия, а вторая лаборатория Европейская – TUV. Если производителя панелей в этих списках нет, то стоит задуматься о качестве. Это не значит, что панель плохая. Просто бренд может быть OEM, а завод-производитель выпускает и другие панели. В любом случае, присутствие в списках этих лабораторий уже свидетельствует о том, что вы покупаете солнечные батареи не у производителя-однодневки.

Мой выбор солнечной электростанции

Перед покупкой стоит очертить круг задач, которые ставятся перед солнечной электростанцией, чтобы не заплатить за ненужное и не переплатить за неиспользуемое. Тут я перейду к практике, как и что делал я сам. Для начала, цель и исходные: в деревне периодически отключают электроэнергию на период от получаса до 8 часов. Возможны отключения как раз в месяц, так и подряд несколько дней. Задача: обеспечить дом электроснабжением в круглосуточном режиме с некоторым ограничением потребления на период отключения внешней сети. При этом, основные системы безопасности и жизнеобеспечения должны функционировать, то есть: должны работать насосная станция, система видеонаблюдения и сигнализации, роутер, сервер и вся сетевая инфраструктура, освещение и компьютеры, холодильник. Вторично: телевизоры, развлекательные системы, электроинструмент (газонокосилка, триммер, насос для полива огорода). Можно отключить: бойлер, электрочайник, утюг и прочие греющие и много потребляющие устройства, работа которых сиюминутно не важна. Чайник можно вскипятить на газовой плите, а погладить позже.

Как правило, солнечную электростанцию можно купить в одном месте. Продавцы солнечных панелей также продают всё сопутствующее оборудование, поэтому я начал поиск отталкиваясь от солнечных батарей. Один из солидных брендов – TopRay Solar. О них есть хорошие отзывы и реальный опыт эксплуатации в России, в частности, в Краснодарском крае, где знают толк в солнце. В РФ есть официальный дистрибьютор и дилеры по регионам, на вышеозначенных сайтах с лабораториями для проверки солнечных панелей этот бренд присутствует и далеко не на последних местах, то есть можно брать. Кроме того, фирма-продавец солнечных панелей TopRay, также занимается собственным производством контроллеров и электроники для дорожной инфраструктуры: системы управления трафиком, светодиодные светофоры, мигающие знаки, солнечные контроллеры и прочее. Ради любопытства даже напросился на их производство – вполне технологично и даже есть девушки, которые знают, с какой стороны подходить к паяльнику. Бывает же!

Со своим списком хотелок я обратился к ним и попросил собрать мне пару комплектаций: подороже и подешевле для моего дома. Мне задали ряд уточняющих вопросов насчет резервируемой мощности, наличия потребителей, максимальной и постоянной потребляемой мощности. Последнее вообще оказалось для меня неожиданным: дом в режиме энергосбережения, когда работают только системы видеонаблюдения, охраны, связь с инетом и сетевая инфраструктура, потребляет 300-350 Вт. То есть даже если дома никто не пользуется электричеством, на внутренние нужды уходит до 215 кВт*ч в месяц. Вот тут и задумаешься над проведением энергетического аудита. И начнешь выключать из розеток зарядки, телевизоры и приставки, которые в режиме ожидания потребляют по чуть-чуть, а набегает прилично.
Не буду томить, остановился я на более дешевой системе, так как зачастую до половины суммы за электростанцию может занимать стоимость аккумуляторов. Список оборудования получился следующим:

1. Солнечная батарея TopRay Solar 280 Вт Моно – 9 шт
2. Однофазный Гибридный инвертор на 5 кВт InfiniSolar V-5K-48 – 1 шт
3. Аккумулятор AGM Парус HML-12-100 – 4 шт

Дополнительно, мне было предложено приобрести профессиональную систему крепления солнечных панелей на крышу, но я, посмотрев фотографии, решил обойтись самодельными креплениями и тоже сэкономить. Но я решил собирать систему сам и не жалел сил и времени, а монтажники работают с этими системами постоянно и гарантируют быстрый и качественный результат. Так что решайте сами: с заводскими креплениями работать гораздо приятнее и проще, а моё решение просто дешевле.

Что даёт солнечная электростанция?

Этот комплект может выдать до 5 кВт мощности в автономном режиме – именно такой мощности я выбрал однофазный инвертор. Если докупить такой же инвертор и модуль сопряжения к нему, то можно нарастить мощность до 5кВт+5кВт=10 кВт на фазу. Или можно сделать трехфазную систему, но я пока довольствуюсь и этим. Инвертор высокочастотный, а потому достаточно легкий (порядка 15 кг) и занимает немного места – легко монтируется на стену. В него уже встроено 2 MPPT-контроллера мощностью 2,5 кВт каждый, то есть я могу добавить еще столько же панелей без покупки дополнительного оборудования.

Солнечных панелей у меня на 2520 Вт по шильдику, но из-за неоптимального угла установки они выдают меньше – максимум я видел 2400 Вт. Оптимальный угол – это перпендикулярно солнцу, что в наших широтах составляет примерно 45 градусов к горизонту. У меня панели установлены под 30 градусов.

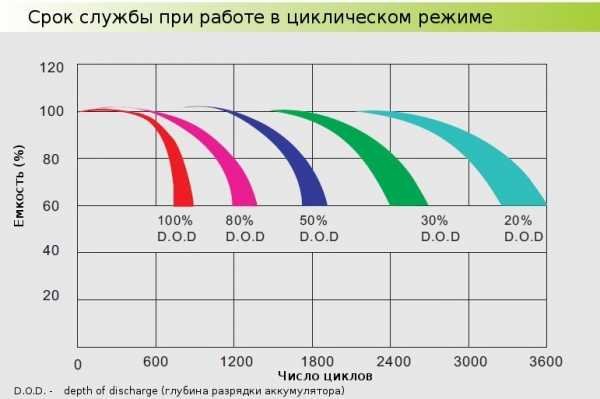

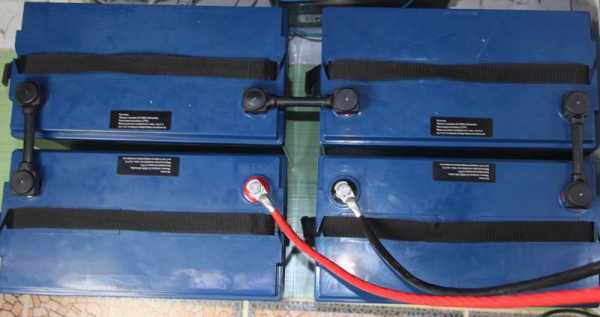

Сборка АКБ составляет 100А*ч 48В, то есть запасено 4,8 кВт*ч, но забирать энергию полностью крайне нежелательно, поскольку тогда их ресурс заметно сокращается. Желательно разряжать такие АКБ не более, чем на 50%. Это литий-железофосфатные или литий-титанатные можно заряжать и разряжать глубоко и большими токами, а свинцово-кислотные, будь то жидкостные, гелевые или AGM лучше не насиловать. Итак, у меня есть половина емкости, а это 2,4 кВт*ч, то есть порядка 8 часов в полностью автономном режиме без солнца. Этого хватит на ночь работы всех систем и еще останется половина емкости АКБ на аварийный режим. Утром уже встанет солнце и начнет заряжать АКБ, параллельно обеспечивая дом энергией. То есть дом может функционировать и автономно в таком режиме, если снизить энергопотребление и погода будет хорошей. Для полной автономии можно было бы добавить еще аккумуляторов и генератор. Ведь зимой солнца совсем мало и без генератора будет не обойтись.

Начинаю собирать

Перед покупкой и сборкой необходимо просчитать всю систему, чтобы не ошибиться с расположением всех систем и прокладкой кабелей. От солнечных панелей до инвертора у меня порядка 25-30 метров и я заранее проложил два гибких провода сечением 6 кв.мм, так как по ним будет передаваться напряжение до 100В и ток 25-30А. Такой запас по сечению был выбран, чтобы минимизировать потери на проводе и максимально доставить энергию до приборов. Сами солнечные панели я монтировал на самодельные направляющие из алюминиевых уголков и притягивал их самодельными же креплениями. Чтобы панель не сползала вниз, на алюминиевом уголке напротив каждой панели смотрит вверх пара 30мм болтов, и они являются своеобразным «крючком» для панелей. После монтажа их не видно, но они продолжают нести нагрузку.

Солнечные панели были собраны в три блока по 3 панели в каждом. В блоках панели подключаются последовательно — так напряжение удалось поднять до 115В без нагрузки и снизить ток, а значит можно выбрать провода меньшего сечения. Блоки между собой подключены параллельно специальными коннекторами, обеспечивающими хороший контакт и герметичность соединения – называются MC4. Их же я использовал для подключения проводов к солнечному контроллеру, так как они обеспечивают надежный контакт и быстрое замыкание\размыкание цепи для обслуживания.

Далее переходим к монтажу в доме. АКБ предварительно заряжены «умной» автомобильной зарядкой, чтобы выровнять напряжение и подключены последовательно для обеспечения напряжения 48В. Далее, они подключены к инвертору кабелем с сечением 25 мм кв. Кстати, во время первого подключения АКБ к инвертору будет заметная искра на контактах. Если вы не спутали полярность, то всё нормально – в инверторе установлены довольно емкие конденсаторы и они начинают заряжаться в момент подключения к аккумуляторам. Максимальная мощность инвертора – 5000 Вт, а значит ток, который может проходить по проводу от АКБ будет составлять 100-110А. Выбранного кабеля хватает для безопасной эксплуатации. После подключения АКБ, можно подключать внешнюю сеть и нагрузку дома. К клеммным колодкам цепляются провода: фаза, ноль, заземление. Тут всё просто и наглядно, но если для вас починить розетку небезопасно, то подключение этой системы лучше доверить опытным электромонтажникам. Ну и последним элементом подключаю солнечные панели: тут тоже надо быть внимательным и не перепутать полярность. При мощности в 2,5 кВт и неправильном подключении, солнечный контроллер сгорит моментально. Да что там говорить: при такой мощности, от солнечных панелей можно заниматься сваркой напрямую, без сварочного инвертора. Здоровья это солнечным панелям не добавит, но мощь солнца действительно велика. Так как я дополнительно использую разъемы MC4, перепутать полярность просто невозможно при первоначальном правильном монтаже.

Всё подключено, один щелчок выключателя и инвертор переходит в режим настройки: тут надо выставить тип АКБ, режим работы, зарядные токи и прочее. Для этого есть вполне понятная инструкция и если вы можете справиться с настройкой роутера, то настройка инвертора тоже не будет очень сложной. Надо только знать параметры АКБ и правильно их настроить, чтобы они прослужили как можно дольше. После этого, хм… После этого наступает самое интересное.

Эксплуатация гибридной солнечной электростанции

После запуска солнечной электростанции, я и моя семья пересмотрели многие привычки. Например, если раньше стирка или посудомоечная машина запускались после 23 часов, когда работал ночной тариф в электросетях, то теперь эти энергозатратные работы перенесены на день, потому что стиралка потребляет 500-2100 Вт во время работы, посудомоечная машина потребляет 400-2100 Вт. Почему такой разброс? Потому что насосы и моторы потребляют немного, а вот нагреватели воды крайне прожорливы. Гладить оказалось тоже «выгоднее» и приятнее днем: в комнате гораздо светлее, а энергия солнца полностью покрывает потребление утюга. На скриншоте продемонстрирован график выработки энергии солнечной электростанцией. Хорошо виден утренний пик, когда работала стиральная машинка и потребляла много энергии – эта энергия была выработана солнечными панелями.

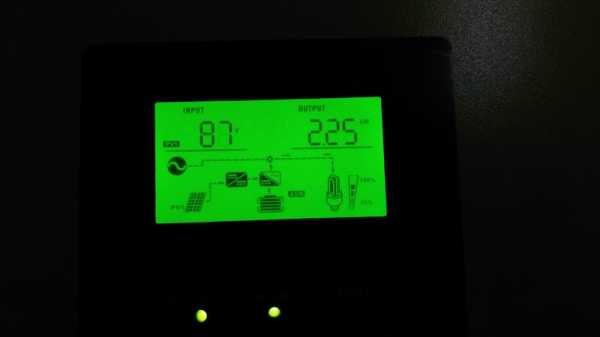

Первые дни я по несколько раз подходил к инвертору, взглянуть на экран выработки и потребления. После поставил утилиту на домашний сервер, который в реальном времени отображает режим работы инвертора и все параметры электросети. К примеру, на скриншоте видно, что дом потребляет больше 2 кВт энергии (пункт AC output active power) и вся эта энергия заимствуется от солнечных батарей (пункт PV1 input power). То есть инвертор, работая в гибридном режиме с приоритетом питания от солнца, полностью покрывает энергопотребление приборов за счет солнца. Это ли не счастье? Каждый день в таблице появлялся новый столбик выработки энергии и это не могло не радовать. А когда во всей деревне отключили электричество, я узнал об этом только по писку инвертора, который оповещал о работе в автономном режиме. Для всего дома это означало только одно: живем как прежде, пока соседи ходят за водой с ведрами.

Но есть в наличии дома солнечной электростанции и нюансы:

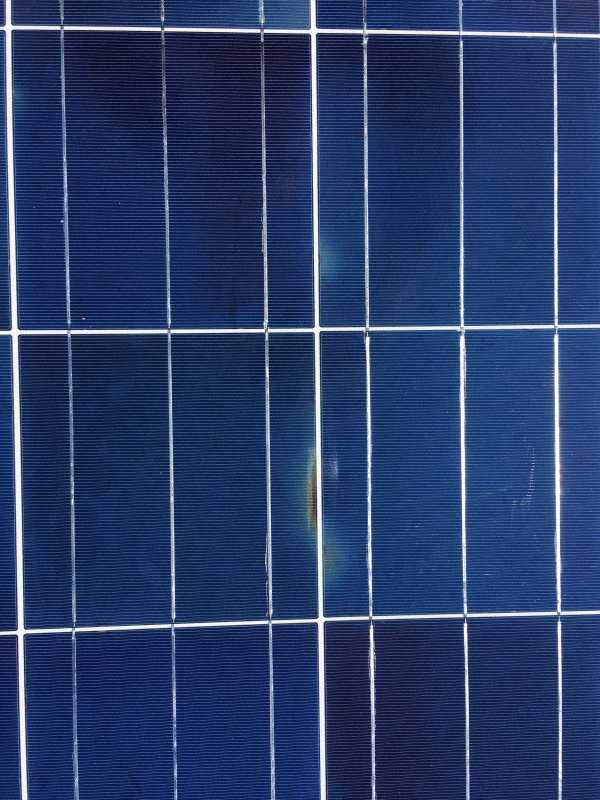

1. Я начал замечать, что птицы любят солнечные панели и, пролетая над ними, не могут сдержаться от счастья наличия технологичного оборудования в деревне. То есть иногда всё же солнечные панели надо мыть от следов и пыли. Думаю, что при установке под 45 градусов, все следы просто смывались бы дождями. Выработка от нескольких птичьих следов вообще не падает, но если затенена часть панели, то падение выработки становится ощутимым. Это я заметил, когда солнце пошло к закату и тень от крыши начала накрывать панели одну за другой. То есть лучше располагать панели вдали от всех конструкций, способных их затенить. Но даже вечером, при рассеянном свете, панели выдавали несколько сотен ватт.
2. При большой мощности солнечных панелей и подкачке от 700 Ватт и более, инвертор включает вентиляторы активнее и их становится слышно, если дверь в техническое помещение открыта. Тут либо закрывать дверь, либо крепить инвертор на стену через демпфирующие прокладки. В принципе, ничего неожиданного: любая электроника греется при работе. Просто надо учитывать, что инвертор не стоит вешать там, где он может мешать звуком своей работы.

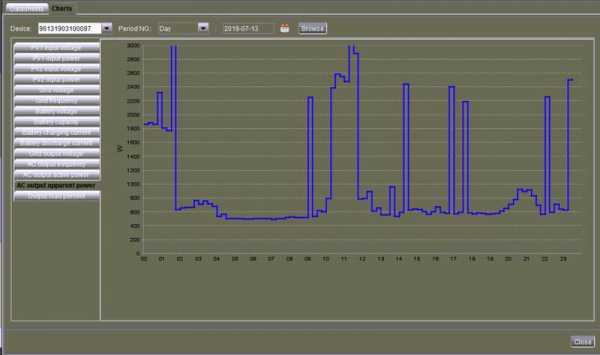

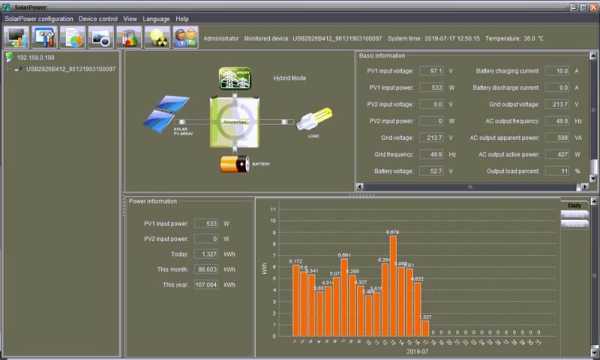

3. Фирменное приложение умеет отправлять оповещения по электронной почте или в SMS, если произошло какое-либо событие: включение/отключение внешней сети, разряд АКБ и подобное. Вот только приложение работает по незащищенному 25 порту SMTP, а все современные почтовые сервисы, вроде gmail.com или mail.ru работают по защищенному порту 465. То есть сейчас, фактически, оповещения по почте не приходят, а хотелось бы.

Не сказать, что эти пункты как-то огорчают, ведь всегда надо стремиться к совершенству, но имеющаяся энергонезависимость того стоит.

Заключение

Полагаю, что это не последний мой рассказ о собственной солнечной электростанции. Опыт эксплуатации в различных режимах и в разное время года однозначно будет отличаться, но я точно знаю, что даже если в Новый Год отключат электричество, в моём доме будет светло. По результатам эксплуатации установленной солнечной электростанции могу отметить, что оно того стоило. Несколько отключений внешней сети прошли незаметно. О нескольких я узнал только по звонкам соседей с вопросом «У тебя тоже нет света?». Бегущие цифры выработки электричества безмерно радуют, а возможность убрать от компа UPS зная, что даже при отключении электроэнергии всё продолжит работать – это приятно. Ну а когда у нас наконец-то примут закон о возможности продажи электроэнергии частными лицами в сеть, я первый подам заявку на эту функцию, ведь в инверторе достаточно изменить один пункт и всю выработанную, но не потребленную домом энергию, я буду продавать в сеть и получать за это деньги. В общем, это оказалось довольно просто, эффективно и удобно. Готов ответить на ваши вопросы и выдержать натиск критиков, убеждающих всех, что в наших широтах солнечная электростанция – это игрушка.

habr.com

Как собрать солнечную электростанцию для дома своими руками

Собственное электроснабжение выручит как в условиях отсутствия централизованной сети (в удаленных и труднодоступных регионах, на даче, в походе), так и при построении более экологичного подхода к потреблению природных ресурсов.

Автономная солнечная электростанция для дома своими руками

Собрать собственную гелиостанцию несложно, она содержит всего четыре составных элемента:

• солнечные панели;
• аккумулятор заряда;
• контроллер;
• инвертор.

Все их легко найти и заказать через интернет-магазины. А вот как сделать солнечную электростанцию своими руками, чтобы создать полноценную автономную систему энергоснабжения дома? Для начала необходимо собрать информацию о ваших потребностях, возможностях местности, где будет работать гелиостанция, и произвести все необходимые расчеты для подбора составных элементов.

Как рассчитать количество гелиопанелей

Выбор гелиостанции начинается с поиска информации по инсоляции в вашей местности — количеству солнечной энергии, которое попадает на земную поверхность (измеряется в ваттах на кв. метр). Эти данные можно найти в специальных метеосправочниках или интернете. Обычно инсоляцию указывают отдельно для каждого месяца, потому что уровень сильно зависит от сезона. Если вы планируете пользоваться гелиостанцией круглый год, то ориентироваться нужно по месяцам с самыми низкими показателями.

Далее нужно подсчитать ваши потребности в электроэнергии на каждый месяц. Помните, что для автономной системы электроснабжения роль играет не только эффективность накопления энергии, но и экономное ее использование. Меньшие потребности позволят значительно сэкономить при покупке гелиопанелей и создании бюджетной версии солнечной электростанции своими руками.

Сравните ваши потребности в электричестве с уровнем инсоляции в вашей местности и вы узнаете площадь гелиопанелей, которая необходима для вашей гелиостанции. Учтите, что КПД панелей составляет всего 12-14%. Всегда ориентируйтесь на самый низкий показатель.

Таким образом, если уровень инсоляции в самый неблагоприятный месяц в вашей местности равен 20 кВт-час/м², то при КПД равном 12% одна панель площадью 0.7м² будет вырабатывать 1.68 кВт-час. Ваша энергопотребность, например, составляет 80 кВт-час/месяц. Значит, в самый несолнечный месяц удовлетворить эту потребность смогут 48 панелей (80/1,68). Подробнее о том, как выбирать солнечные батареи, вы можете почитать в нашей предыдущей статье.

Как установить гелиопанель

Для наилучшего КПД устанавливать гелиопанель нужно так, чтобы лучи солнца падали на нее под углом 90 градусов. Поскольку солнце постоянно перемещается по небу, то здесь есть два решения:

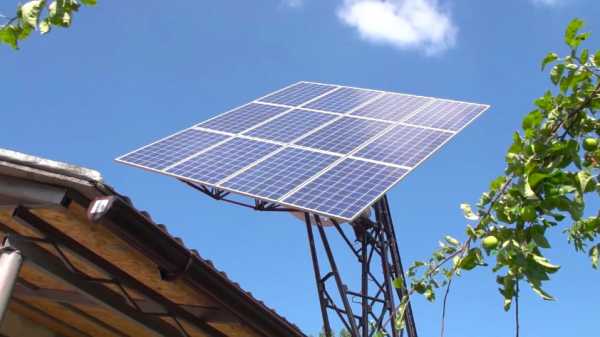

• Динамичная установка. Используйте сервопривод, чтобы гелиопанель поворачивалась по мере того, как солнце перемещается по небосводу. Сервопривод позволит собрать на 50% больше энергии, чем статичная установка.
• Стационарная установка. Чтобы извлечь максимальную пользу из неподвижного положения гелиопанели, необходимо найти тот угол установки, при котором панель соберет максимально возможное количество лучей солнца. Для круглогодичной работы этот угол рассчитывается по формуле +15 градусов к широте местности. Для летних месяцев это -15 градусов к широте местности.

Как подобрать контроллер заряда

Еще один способ, как самому собрать солнечную электростанцию, чтобы заставить ее работать эффективно, это использовать контроллер заряда, который позволяет отслеживать точки максимальной мощности (англ. MPPT). Такой контроллер может накапливать энергию даже во время низкой освещенности и продолжает подавать ее на аккумулятор в оптимальном режиме.

Как выбрать аккумулятор

Итак, от солнечных панелей энергия поступает на аккумулятор. Это позволяет накапливать энергию, чтобы использовать ее даже при отсутствии солнечного света. Кроме того, аккумуляторы сглаживают неравномерное поступление энергии, например, при сильном ветре или облачности.

Чтобы правильно выбрать и установить аккумулятор для домашней солнечной электростанции своими руками, необходимо учесть два параметра:

• Очень важно, чтобы ток зарядки (от панелей) не превышал 10% от уровня номинальной емкости для кислотных аккумуляторов и 30% — для щелочных устройств.
• Конструкция инвертора с напряжением на низкой стороне.

Учитывайте показатели саморазряда аккумуляторов (не всегда указываются производителями). Например, кислотные устройства во избежание поломки подзаряжают каждые полгода.

Как выбрать инвертор

Описание параметров и обязательных функций идеального инвертора:

• сигнал синусоидальный с искажениями не выше трех процентов;
• при подключении нагрузки амплитуда напряжения изменяется не более чем на десять процентов;
• двойное преобразование тока — постоянного и переменного;
• аналоговая часть преобразования переменного тока с хорошим трансформатором;
• защита от короткого замыкания;
• запас по перегрузке.

При моделировании электросистемы вашего дома сгруппируйте нагрузки так, чтобы разные их виды получали питание от разных инверторов.

Другие схемы солнечных электростанций своими руками

Гелиостанции — это работающий альтернативный способ энергоснабжения дома. Но не во всех регионах инсоляция достаточна для окупаемости гелиооборудования и для полноценного обеспечения электроэнергией. Иногда стоит обратить внимание на гибридные солнечные электростанции, которые тоже можно построить своими руками, но где кроме солнечных батарей могут быть ветряки, а также дизельные или даже бензиновые генераторы.

Если же вы хотите лишь попробовать «приручить» гелиоэнергию, но не готовы полностью изменить электроснабжение своего дома, сделайте мини солнечную электростанцию своими руками. Она будет состоять из нескольких солнечных панелей, аккумулятора и контроллера. Это все поместится в чемодане, но обеспечит вас энергией при внезапном отключении электричества, поездке на дачу или на природу. Расчеты и подбор компонентов происходят по тому же принципу, что и для полноценной домашней станции.

altenergiya.ru

Сколько стоит СЭС построить? Частная солнечная электростанция — вопросы и ответы

Сегодня домашние солнечные электростанции дают возможность не только разгружать сети, но и хорошо зарабатывать, подключив «зеленый тариф» и продавая энергию государству. Об особенностях их установки, окупаемости и способах заработка Версиям рассказал эксперт Сергей Горечавка.

Мир глобализируется, с каждым годом потребляя все больше электроэнергии. Поэтому сейчас многие столкнулись с тем, что старые сети просто не выдерживают нагрузки. Рациональный выход есть – использование альтернативных источников энергии, в частности солнечной.

Начнем с того, что же такое солнечная электростанция? Что она собой представляет?

Солнечная электростанция, как ее называют в быту – это фотоэлектрическая модульная станция. Она состоит из фотомодулей (солнечных панелей), инвертора и комплекса различных коммутирующих устройств.

Основным компонентом фотомодуля является кремний. Его, к слову, достаточно много в Украине. Самый простой способ его добычи – из песка. Поэтому за этим будущее, ведь материал предостаточно. Нужно только усовершенствовать некоторые технологические моменты.

Выработка электрической энергии происходит за счет того, что фотоэлектрический модуль превращает солнечный свет через фотопанель в электрический ток. Он в свою очередь является постоянным, а инвертор его меняет и перенаправляет в сеть. Это техническая сторона.

Если говорить проще, то солнечная электростанция дает возможность обеспечивать частные домохозяйства электроэнергией и еще на этом зарабатывать.

Какие электростанции чаще всего устанавливают украинцы?

Есть три вида солнечных электростанций – автономная, сетевая и гибридная.

Автономная представляет собой электростанцию, которая аккумулирует солнечную энергию в батареи. Она предусмотрена для отдаленных мест, куда электрические сети трудно дотянуть (это в основном удаленная горная местность) или для районов, где бывают частые отключения. За счет своей автономности она полностью обеспечивает население электроэнергией.

Сетевая электрическая станция работает на выработку электрической энергии и «сброс» ее в сеть, то есть на так называемый «зеленый тариф». Она работает без аккумуляторов – через устройство, которое преобразует солнечные лучи в электроэнергию и сразу сбрасывает ее в сеть.

Гибридная электростанция сочетает в себе элементы автономной и сетевой.

Вообще, что такое «зеленый тариф»?

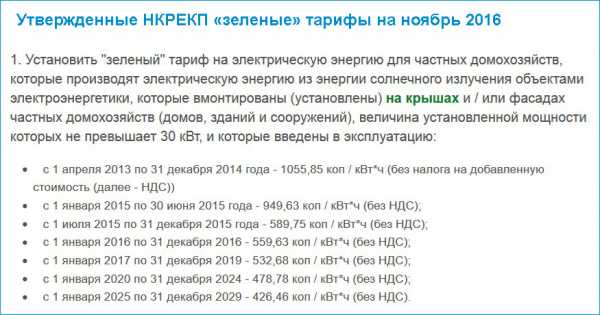

«Зеленый тариф» — это специальные финансовые условия, которые позволяют частным домохозяйствам, которые производят посредством солнечной станции электрический ​​ток, продавать его в сеть. Причем по цене, которая в 5-6 раз больше, чем стоимость киловатта для обычных потребителей. Выгода здесь очевидна.

Эта программа защищена на государственном уровне. Любой может производить и продавать электроэнергию без лицензии. «Зеленые» тарифы и стоимость киловатта (кВт*ч) защищены законом до 2030 года.

Есть определенная градация стоимости одного кВт. Начиная с 2013 года, она меняется на понижение. Если изначально цена была 0,36 евро за кВт*ч, то сейчас это 0,19 евро кВт*ч, а в 2030 году будет 0,14 евро кВт*ч. Этот спад объясняется тем, что рынок активно развивается.

Такими условиями мотивируют население быстрее устанавливать частные солнечные электростанции. Чем быстрее ее установишь, тем дороже можно продавать энергию. Эта цена фиксируется. Те, кто были первыми, продают по 36 евроцентов, а на сегодня это почти 10 гривен за кВт*ч, в то время как покупают энергию по 0,71 грн/кВт*ч.

Однако существует одно ограничение – к «зеленому» тарифу нельзя подключать домашнюю электростанцию, мощность которой превышает 30 кВт.

Если обобщить, то «зеленый тариф» для частного домохозяйства – это разница между произведенной электроэнергией и потребленной. Это и есть чистая прибыль владельца солнечной электростанции.

Какая из этих электростанций лучше всего подходит для подключения по «зеленому» тарафу?

Однозначно сетевая.

Сколько стоит установка домашней солнечной электростанции? Взять к примеру дом 100 кв. м.

Стоимость установки не зависит только от площади дома. То есть, это не самый важный фактор. Здесь немного другой принцип расчета.

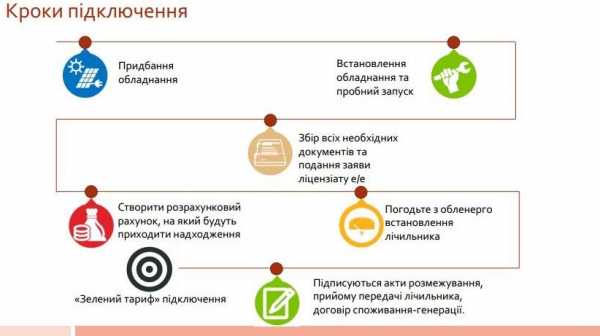

Если все объяснять пошагово, то сначала на объект выезжает специалист и осматривает сам дом: позволяют ли технические условия электросетей устанавливать фотоэлектрические панели и какая мощность в киловаттах выделенная на дом. Максимальная мощность – до 30 кВт. Это предельная граница, которую можно «купить» в Облэнерго для строительства электростанции. То есть, для того чтобы установить электрическую станцию ​​на 30 кВт, в дом надо подвести кабель на 30 кВт. И в соответствии с ним счетчик и все технические условия.

Следующий шаг – установить оборудование и осуществить пробный запуск системы.

Далее документально это подтвердить и заключить договор на поставку и продажу электроэнергии с Облэнерго.

Затем открыть счет, на который будут поступать средства.

И последний шаг – подключить этот тариф и получать прибыль.

Насколько этот процесс долгий и бюрократически «закрученный»?

В частном секторе «камнем преткновения» может быть мощность самого «ввода» в дом. Если номинальная мощность сетей для частных домов 5-10 кВт, то, чтобы сделать до 30 кВт, нужно идти в РЭС, писать заявление, просить, чтобы увеличили мощность кабеля, добавили больше кВт. Это может повлечь за собой замену сети. А это все время и расходы. Одно влечет за собой другое.

Но если у человека сразу есть, условно, 25-30 кВт и все условия позволяют установить солнечную электростанцию, то этот процесс занимает примерно 1 месяц.

Сколько стоит установка фотоэлектрической модульной станции?

Надо отталкиваться от цены 1000 долларов за 1 кВт. То есть, если человек устанавливает солнечную электростанцию ​​на 10 кВт, то ее стоимость будет порядка 10 000 долларов.

За какое время окупится такая мини-электростанция?

Примерно 5-7 лет. Зависит от мощности. Домашняя СЭС на 10 кВт окупится примерно за 6,5 лет, на 30 кВт – около 5,5 лет.

Сколько можно зарабатывать на «зеленом тарифе»?

Сетевая солнечная электростанция на 30 кВт в среднем приносит доход 10 000 гривен в месяц.

Выгодно производить электроэнергию только для себя?

Не выгодно. «Зеленый тариф» на сегодня дает возможность продавать электроэнергию в 6-7 раз дороже, чем цена за потребленную энергию. Если сейчас тариф — 0,741 грн / кВт*ч, то продать можно за 0,19 евро, а это примерно 6 грн / кВт*ч. Согласитесь 72 копейки и 6 гривен – это большая разница. Лучше эту электроэнергию продать, а у государства купить в 6 раз дешевле.

Как влияет солнечная активность в каждом отдельном регионе на выработку электроэнергии?

Факт «инсолярности» однозначно нужно учитывать. Концентрация света на квадратный метр, например, в Прикарпатье составляет примерно 1100 Вт, в то время как в Одессе этот показатель 1500 Вт. На юге солнце продуктивнее, поэтому там окупаемость выше и быстрее. В нашем регионе пик солнечной активности приходится на май-сентябрь. Если брать в разрезе года, то в среднем в день солнечная электростанция производит 90 кВт*ч электроэнергии.

Для электростанции на 30 кВт сколько нужно фотоэлектрических панелей?

Одна панель – это 250 Вт, поэтому для такой электростанции нужно 120 панелей. Плюс инвертор, который преобразует солнечную энергию в электрический ток.

Сколько жителей Франковска уже установили у себя солнечные электростанции?

Насколько мне известно, это около 10 человек. В своих частных домохозяйствах они установили солнечные электростанции мощностью от 10 кВт до 30 кВт. Их могло бы быть больше, но жители нашего города сталкиваются с маломощными сетями, которые не позволяют им устанавливать фотоэлектрические панели.

Можно ли устанавливать солнечные панели в многоквартирных домах?

Такая возможность есть, но это нужно делать еще на стадии проектирования – закладывать в технических условиях большую мощность проводки. И еще такой нюанс, как площадь крыши, который может стать ограничивающим элементом. Потому что для установки 120 панелей требуется достаточно большая площадь, по сути одна панель имеет площадь примерно 2 квадратных метра.

Сейчас панели мощностью от 50 то 300 Вт. Поэтому, чем больше мощность панели, тем меньше их нужно поставить на крышу. Хотя этот рынок стремительно развивается. Надеюсь, в скором времени будут панели по 1 кВт, и тогда их нужно будет не 100-120, а всего 30.

Есть ли государственные программы по софинансированию или кредитованию установки таких солнечных электростанций?

Сейчас государственные программы по энергосбережению, которые касаются утепления и альтернативных видов отопления, в частности это твердотопливные котлы, электрокотлы и солнечные коллекторы для подогрева воды. Для солнечных электростанций пока придумали только «зеленый тариф».

Узнайте больше о домашних солнечных электростанциях в Украине из этого раздела.

Читайте также: Как построить солнечную электростанцию за счет гранта. Опыт украинского эко-предпринимателя

Понравилась статья? Поделитесь ею и будет вам счастье!

Loading…

ecotechnica.com.ua

Солнечная электростанция для дома своими руками



Солнечная электростанция своими руками

В этом мастер-классе я покажу вам как сделать полностью автономную систему электропитания гаража. Хотя в гараже имеется стационарная электрическая сеть, но я решил от неё отказаться, так как слишком большие перебои в её работе… Часто света по долгу нет.

Одним из главных плюсов солнечной электростанции является её полная автономность и независимость. Учитывая то что я не целые сутки нахожусь в гараже, то мощности моей системы хватает с головой для всех нужд.

Я использовал мощную солнечную батарею мощность 100Вт, поэтому аккумулятор способен заряжаться даже в пасмурную погоду. Конечно, хватило бы солнечной панели и на 10Вт, но я решил взять с запасом, на случай если вдруг придется увеличивать мощность всей системы.

Что же обеспечивает солнечная система?

• – Светодиодный свет в гараже. Учитывая потребляемый ток светодиодными лентами (не более 2 А) время непрерывного свечения будет где-то 25 часов, что в два раза больше чем нужно, учитывая среднюю продолжительность ночи 12 часов.

Я привожу список со ссылками на магазин:

Панель солнечных 100 Вт готовая, можно конечно собрать самому, но я купил – aliexpress

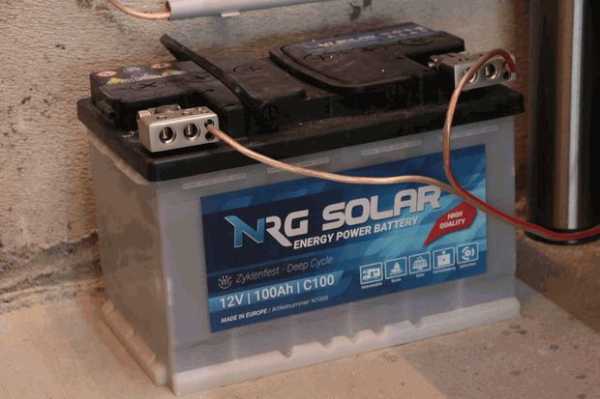

Аккумуляторная батарея 12 В 100 АЧ – в ближайшем автомагазине.

Клеммы для аккумулятора – aliexpress

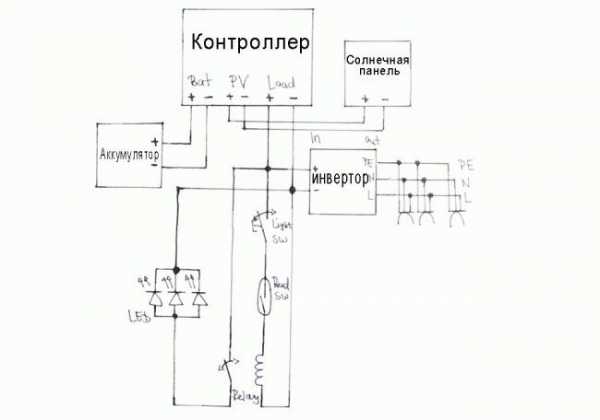

Схема солнечной электростанции

Солнечная панель и аккумулятор подключены к контроллеру. Контроллер управлять зарядкой аккумулятора, дает оптимальный ток и не дает полностью разряжаться. Светодиодные ленты и инверторы подключены на выход контроллера.

Чтобы сделать автоматическое включение света я использовал геркон. Так как светодиодные ленты потребляют ток около 2-х ампер, то их нельзя коммутировать герконом, нужно будет добавить реле, которое возьмет всю нагрузку на себя.

Со схемой, думаю, вопросов не возникнет.

Пару слов о монтаже

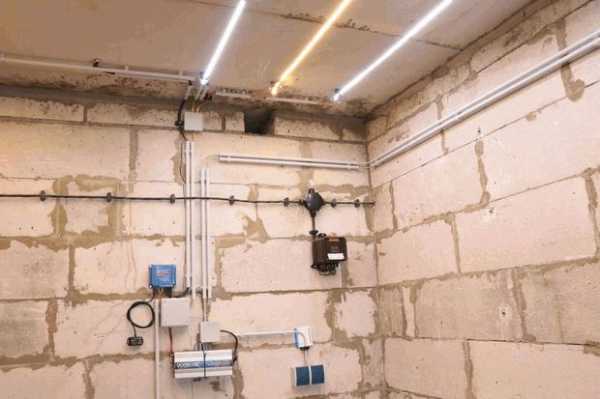

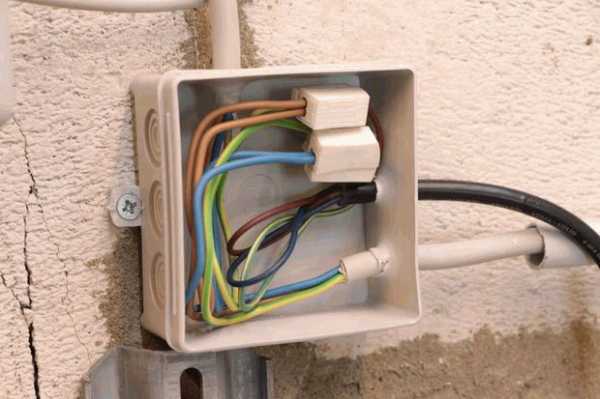

Вся система сортирована по стандарту. Провода упакованы трубы, соединители в распределительные коробки.

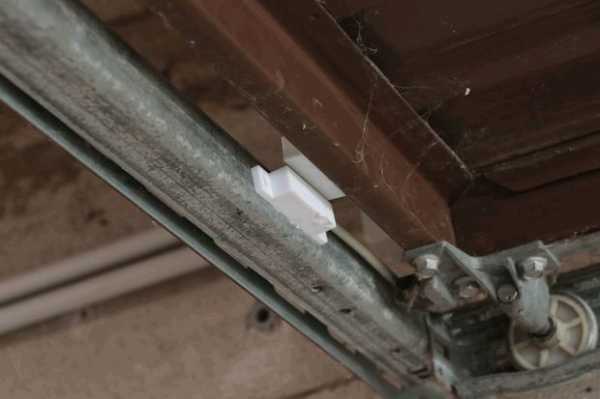

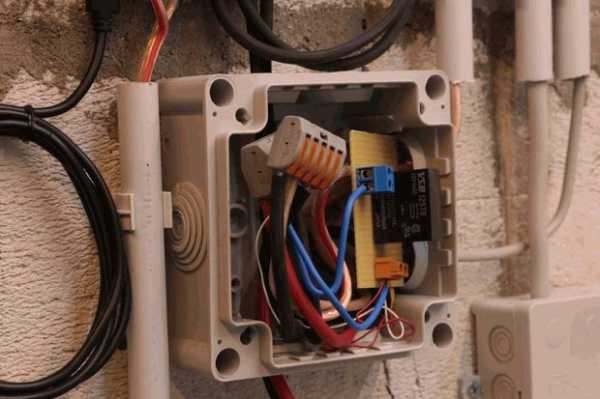

На фото видно, как крепиться герконовый датчик с подвижным магнитом на самих воротах.

Светодиодные ленты просто натянуты и крепиться в специальных клипсах.

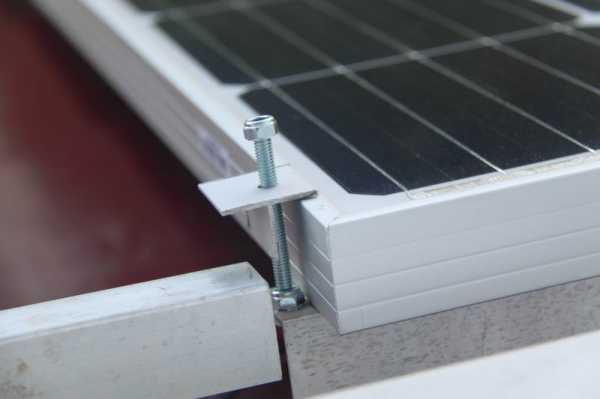

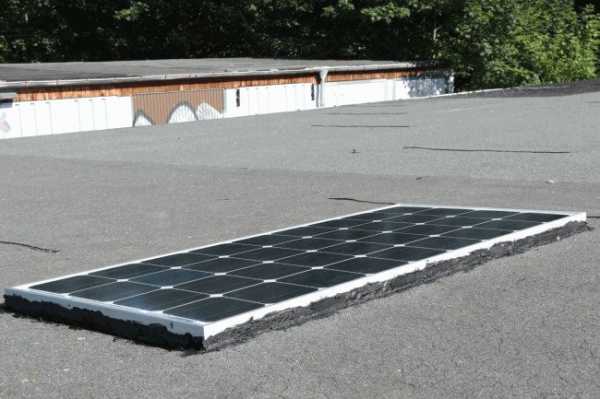

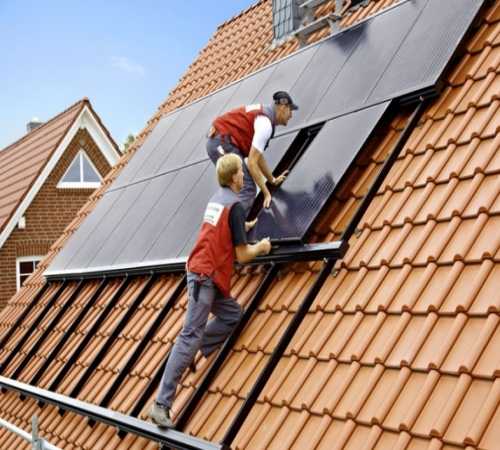

Отдельно хотеться рассказать про установку солнечной панели. В крыше сверлиться отверстие, в который вставляется кусок трубы. Чтобы исключить любое затекание воды, кусок торчит из крыши сверху на небольшом расстоянии. Герметизируем и обмазываем его жидким битумам или гудроном. Подключаем панель, пропускаем провода через эту трубку. Кладём панель горизонтально и промазываем края так же жидким битумом. Всё получилось герметично. Крыша имеет не большой уклон, и вода в любом случае будет скатываться с неё.

Ещё раз скажу, что система полностью автономна и в обслуживании не нуждается. Если только необходимо периодически проверять аккумуляторную батарею.

Итог после нескольких недель эксплуатации

Солнечная электростанция себя отлично зарекомендовала. Её можно сделать для дачи, сарая и др. В общем туда, где нет подвода электричества. Вы можете сами сделать электростанцию на любую мощность и больше ни от кого не зависеть.

Солнечная электростанция своими руками

Освещение в гараже на солнечной энергии автономная солнечная электростанция своими руками

Источник: sdelaysam-svoimirukami.ru

Солнечная электростанция для дома

Установить на крыше солнечные фотоэлементы, которые за день зарядят аккумуляторы, а вечером пользоваться дармовой энергией — это путь к полной независимости от государственного электроснабжения, цен на газ и так далее.

Простейшая схема солнечной станции

Преимуществ у домашней солнечной электростанции предостаточно:

1. Простота установки и подключения. Не надо строить высокую башню, как для ветровой электростанции, бетонировать фундамент.
2. Для строительства не нужны большие площади. Многие укладывают светоактивные листы на крышу частного дома.
3. Простой и нематериалозатратный монтаж сильно сокращает денежные расходы.
4. Возможно, по мере накопления средств, добавлять к имеющимся панелям новые, увеличивая мощность установки в целом, чего нельзя сделать для ветровой станции.
5. Отсутствуют вращающиеся части, которые нужно смазывать, подтягивать. Профилактический осмотр солнечных элементов специалисты рекомендуют проводить раз в 1–2 года.
6. Может эксплуатироваться без капитального ремонта до 25 лет.
7. Все компоненты электроустановки подвозятся к месту установки в собранном виде.
8. Солнечные станции бесшумны, безопасны для людей, не мешают птицам. Они самые экологически безопасные среди зелёных технологий.

1. Ограничено применение в некоторых регионах количеством солнечных дней.
2. Имеют низкий КПД и слабую мощность, особенно в хмурые зимние дни, по сравнению с другими источниками энергии.

Черные фотоэлектрические панели, photovoltaic PV-элементы, те, которые в диковинку видеть на крышах российских домов, сплошь покрывают любые строения в Японии. А японцы очень практичны и не будут городить то, от чего мало проку. Главная задача — правильно выбрать тип солнечного элемента.

В продаже представлены четыре типа фотоэлектрических элементов:

• Монокристаллические делают из отполированного листа кремния. Примерно 1 кВт энергии от таких изделий можно получить с площади 7 квадратных метров.
• Поликристаллические кремниевые менее производительные, чем первые. Чтобы получить 1 кВт уже потребуется занять площадь более 8 кв. метров.
• Аморфные наиболее экономичны при изготовлении: аморфный кремний наносится тонким слоем на подложку и расходуется гораздо меньше. Эти батареи имеют самую низкую мощность и относительно дешевы.
• Тонкопленочные имеют наибольший КПД в 25 процентов, по сравнению с показателем 12–17 у первых трёх типов. Могут вырабатывать энергию при слабом освещении, даже зимой в облачную погоду. Производят такие пленки на нескольких американских заводах для промышленного использования. Стоят они очень дорого.

Оптимальным вариантом для южной полосы: Одесса – Ростов на Дону – Астрахань – побережье северное Каспийского моря являются монокристаллические элементы. Можно собрать эффективную солнечную установку мощностью до 500 кВт/час за месяц.

Другие компоненты солнечной электростанции

1. Инвертор, преобразующий постоянный ток в переменный. Фотоэлектрические элементы вырабатывают постоянный ток низкого напряжения, а большинство бытовых приборов работает на переменном высоком напряжении.
2. Аккумуляторы, сохраняющие энергию для ночного времени.
3. Контроллер – зарядное устройство, не допускающее перезарядки аккумуляторов и защищающее от утечки обратного тока на PV-элементы ночью.
4. Автоматическое реле, которое при полной разрядке аккумуляторов переключает питание домашних приборов к общей сети.
5. Электросчетчик, остается для контроля потребленной энергии.

Цена солнечной установки

Покупать солнечную электростанцию под ключ, к примеру, СЭС-5 удобно тем, что специалисты компании-производителя сами всё привезут, соберут, подключат, проверят и гарантию дадут.

СЭС-5, производитель Термо Технологии, Украина

Стоимость СЭС-5, вместе с монтажом составляет 8250, 9100 долларов. Такая система замечательна тем, что излишки выработанной энергии можно продать в общую сеть по зеленому тарифу. Установка состоит из 25 фотоэлектрических элементов, средней производительностью за месяц – 521 кВт/час. Есть установки равной мощности по цене 15000 долларов. Если в вашем доме все бытовые приборы расходуют за сутки около 10 кВт/час, то этой электростанции вполне достаточно, чтобы всё светилось, крутилось. Кроме отопления, конечно.

Обогрев дома зимой такая электростанция не потянет. Надо увеличить количество солнечных элементов и аккумуляторов как минимум вдвое, соответственно и цена возрастет вдвое.

Если же комплектовать домашнюю электростанцию самостоятельно, то собранная установка обойдется в 8032 доллара. Из расчета, если каждый компонент будет стоить:

• PV-элементы Yabang Solar YBP 250-60 (250 Вт, 24 В), 20 штук — 4250 долларов;
• контроллер (зарядное устройство) — 25 долларов;
• аккумуляторы SIAP PzS 4 APH 420 (2 В, 420 А), 24 шт. — 3624 доллара;
• инвертор — 69 долларов;
• автоматическое реле — 33 доллара;
• электросчетчик — 31 доллар.

Итого: если умудрится самому собрать и подключить солнечную электростанцию для дома, то можно сэкономить лишь 218 долларов.

Автор: Виталий Петрович, Украина Лисичанск.

Солнечная электростанция для дома, Каталог самоделок

Солнечная электростанция для дома Установить на крыше солнечные фотоэлементы, которые за день зарядят аккумуляторы, а вечером пользоваться дармовой энергией — это путь к полной независимости

Источник: volt-index.ru

Солнечная электростанция для дома своими руками

• Лучшие сверху
• Первые сверху
• Актуальные сверху

185 комментариев

Не увидел в сборке байпасных и обратных диодов. Это грозит быстрым вымиранием ФЭ.

Кроме того если аккумулятор кислотный на 12В то возможно будет слишком высокое напряжение (панели подключены последовательно => 0,65В * 36 = 23,4 В).

контроллер заряда для того и нужен что бы небыло перенапряжения на акуме

Не думаю что для 36 элементов необходим диод, будут 2 панели работать на одну станцию обязательно впаяю их)

Насчет контроллера, не хочу обидеть китайцев, просто предполагаю, что этот контроллер не будет обеспечивать дозаряд малыми токами, а следовательно используется не полная ёмкость аккумулятора.

И кислотные аккумуляторы – не самый подходящий выбор. Они очень боятся перезаряда и глубокого разряда. Если позволяют финансы – лучше приобрести гелевый.

К сожалению со времен, когда я этим занимался прошло уже несколько лет и многое мог забыть.

Солнечная электростанция своими руками

Солнечная электростанция своими руками

Источник: pikabu.ru

Бытовая солнечная электростанция своими руками

– нагрев солнечной панели снижает ее КПД;

– КПД солнечной панели снижается при наличии микротрещин и нарушении пайки.

С учетом этих допущений при измерениях мощность каждой панели даже в солнечный день не превышала 40Вт, при расчетных 144Вт. На материалы для изготовления такой солнечной панели понадобилось около $100, а уже готовая панель такой же мощности обошлась бы на 15-20% дороже.

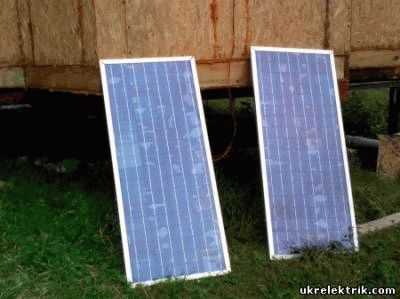

1 Две самодельные солнечные батареи (мощность каждой батареи 40Вт).

2 PWM контроллер заряда аккумулятора с максимальным током до 30А.

3 Автомобильный свинцово-кислотный аккумулятор емкостью 190 А-ч.

4 Два инвертора на 600 Вт и 1000 Вт с модифицированной синусоидой.

Бытовая солнечная электростанция своими руками — Статьи об энергетике

Бытовая солнечная электростанция своими руками – нагрев солнечной панели снижает ее КПД; – КПД солнечной панели снижается при наличии микротрещин и нарушении пайки. С

Источник: ukrelektrik.com

Как изготовить самодельную солнечную электростанцию

Купить гелиоустановку для дома или же для дачи не составляет труда. Но цена подобных систем нередко оказывается чрезмерно завышенной. А между тем их изготовление своими руками – вовсе не такой невозможный процесс, как кажется на первый взгляд. Достаточно подобрать нужные компоненты и произвести соответствующие расчеты. Разумеется, также необходимы определенные навыки работы с электрооборудованием (для подключения аккумуляторов, инверторов и т.д.).

Что для этого нужно?

Самодельная солнечная электростанция должна состоять из нескольких главных частей. Все они вполне доступны по цене и продаются в специализированных магазинах.

Фотомодули

Прежде всего необходимы сами фотоэлементы. Их количество и площадь определяются на основе норм энергопотребления и среднесолнечной географической активности. Каждый модуль можно собрать и самостоятельно, купив только кремниевые фотоячейки. Также можно приобрести уже готовые гелиоблоки, если их параметры удовлетворяют всем требованиям.

Аккумуляторные батареи

Их наличие необходимо для предотвращения перебоев энергоснабжения. Если солнечная электростанция не объединена с другими энергоисточниками, то именно данные аккумуляторы будут поддерживать жизнеобеспечение дома в пасмурные дни.

Контроллеры заряда

Представляют собой электронные устройства, предназначенные для предохранения аккумуляторов от чрезмерной зарядки/разрядки. При полной зарядке батареи они снижают вырабатываемый солнечным модулем ток до величины, позволяющей компенсировать саморазряд. В случае же критической разрядки эти контроллеры прерывают подачу электроэнергии на бытовые устройства. Если собрать солнечную электростанцию самостоятельно и оснастить ее подобными приборами, то срок службы установки значительно увеличится.

Это устройства, преобразующие постоянный ток от гелиоячеек в переменный, от которого «запитано» все бытовое оборудование. Кром того, инверторы производят электричество лучшего качества, чем то, которое поступает из местных энергосетей. Как правило, изготовление солнечной электростанции своими руками подразумевает использование синусоидальных моделей. Дело в том, что такие инверторы менее дороги и идеально подходят именно для домашних сетей. Еще одно назначение этих приборов – роль своеобразного «буфера» между домашней энергосистемой и коммунальной, что позволяет передавать избыток сгенерированного электричества в общую сеть.

Ни одна солнечная электростанция не обходится без специальных коммутационных кабелей. Для минимизации энергопотерь кабели между элементами системы должны пролегать по наиболее коротким путям и иметь соответствующее сечение (не менее 4-6мм2). Внешние кабели должны быть устойчивы ко всем погодным явлениям.

Особенности компоновки

Чтобы созданная вами солнечная электростанция работала максимально эффективно, она должна быть спроектирована по определенной схеме. Вкратце эту схему можно изобразить таким образом. Постоянный ток от фотоэлементов подается на контроллер заряда. Как правило, при этом он проходит через специальную соединительную коробку. После контроллера ток попадает на аккумуляторную батарею, и часть его используется для накопления энергии. За аккумуляторной батареей располагается инвертор, который преобразует этот постоянный ток в переменный. Далее энергопоток распределяется на бытовые нагрузки. Причем лучше всего использовать для каждой группы нагрузок свой инвертор.

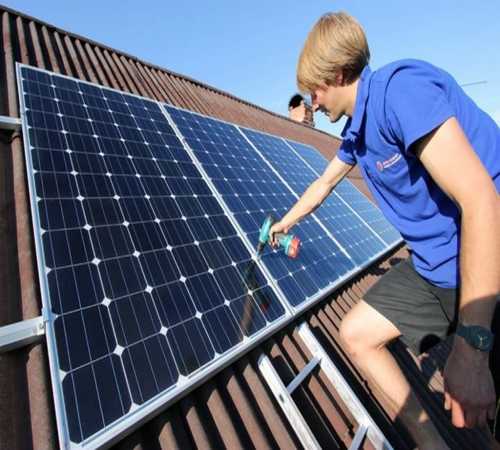

Монтаж домашней солнечной станции

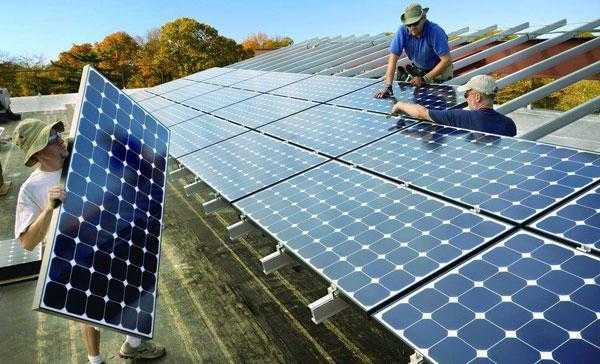

В первую очередь необходимо расположить на крыше дома солнечные модули. Нужно помнить, что они должны располагаться под прямым углом к падающим лучам, а отклонение не должно превышать 15°. Причем если солнечная электростанция будет функционировать круглый год, то батареи надо поместить под углом +15° относительно географической широты. Для летней эксплуатации лучше придерживаться угла -15°.

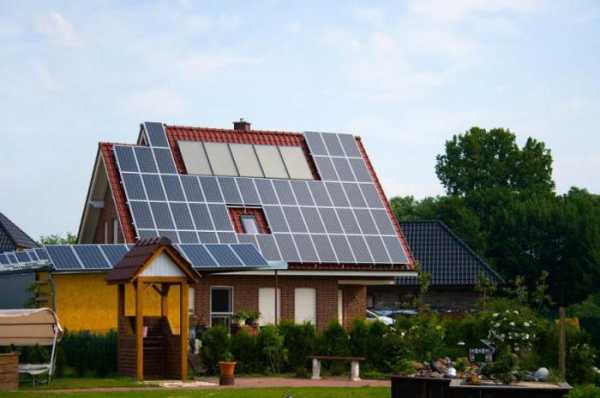

Как правило, гелиомодули устанавливаются рядами на наклонных крышах, один ряд над другим. Такой монтаж подразумевает необходимость выдерживания расстояния между рядами. Это необходимо, чтобы модули не затеняли друг друга. Данное расстояние должно составлять минимум 1,7 высоты самих фотобатарей.

Все дополнительное оборудование (инверторы, аккумуляторы, зарядные контроллеры и т.д.) лучше располагать в отдельном техническом помещении. В этом случае уменьшится длина коммутационных кабелей (а значит, и энергопотери), и собранная система будет работать эффективнее.

Солнечная электростанция своими руками: сборка и монтаж

Как изготовить самодельную солнечную электростанцию Купить гелиоустановку для дома или же для дачи не составляет труда. Но цена подобных систем нередко оказывается чрезмерно завышенной. А между

Источник: solarb.ru

lucheeotoplenie.ru

Солнечная электростанция для дома | Каталог самоделок

Установить на крыше солнечные фотоэлементы, которые за день зарядят аккумуляторы, а вечером пользоваться дармовой энергией — это путь к полной независимости от государственного электроснабжения, цен на газ и так далее.

Простейшая схема солнечной станции

Преимуществ у домашней солнечной электростанции предостаточно:

1. Простота установки и подключения. Не надо строить высокую башню, как для ветровой электростанции, бетонировать фундамент.
2. Для строительства не нужны большие площади. Многие укладывают светоактивные листы на крышу частного дома.
3. Простой и нематериалозатратный монтаж сильно сокращает денежные расходы.
4. Возможно, по мере накопления средств, добавлять к имеющимся панелям новые, увеличивая мощность установки в целом, чего нельзя сделать для ветровой станции.
5. Отсутствуют вращающиеся части, которые нужно смазывать, подтягивать. Профилактический осмотр солнечных элементов специалисты рекомендуют проводить раз в 1–2 года.
6. Может эксплуатироваться без капитального ремонта до 25 лет.
7. Все компоненты электроустановки подвозятся к месту установки в собранном виде.
8. Солнечные станции бесшумны, безопасны для людей, не мешают птицам. Они самые экологически безопасные среди зелёных технологий.



Перейдем к недостаткам:

1. Ограничено применение в некоторых регионах количеством солнечных дней.
2. Имеют низкий КПД и слабую мощность, особенно в хмурые зимние дни, по сравнению с другими источниками энергии.



Подбор PV-элементов



Черные фотоэлектрические панели, photovoltaic PV-элементы, те, которые в диковинку видеть на крышах российских домов, сплошь покрывают любые строения в Японии. А японцы очень практичны и не будут городить то, от чего мало проку. Главная задача — правильно выбрать тип солнечного элемента.



В продаже представлены четыре типа фотоэлектрических элементов:

1. монокристаллические;
2. поликристаллические;
3. аморфные;
4. тонкоплёночные.



• Монокристаллические делают из отполированного листа кремния. Примерно 1 кВт энергии от таких изделий можно получить с площади 7 квадратных метров.
• Поликристаллические кремниевые менее производительные, чем первые. Чтобы получить 1 кВт уже потребуется занять площадь более 8 кв. метров.
• Аморфные наиболее экономичны при изготовлении: аморфный кремний наносится тонким слоем на подложку и расходуется гораздо меньше. Эти батареи имеют самую низкую мощность и относительно дешевы.
• Тонкопленочные имеют наибольший КПД в 25 процентов, по сравнению с показателем 12–17 у первых трёх типов. Могут вырабатывать энергию при слабом освещении, даже зимой в облачную погоду. Производят такие пленки на нескольких американских заводах для промышленного использования. Стоят они очень дорого.



Оптимальным вариантом для южной полосы: Одесса – Ростов на Дону – Астрахань – побережье северное Каспийского моря являются монокристаллические элементы. Можно собрать эффективную солнечную установку мощностью до 500 кВт/час за месяц.



Другие компоненты солнечной электростанции



1. Инвертор, преобразующий постоянный ток в переменный. Фотоэлектрические элементы вырабатывают постоянный ток низкого напряжения, а большинство бытовых приборов работает на переменном высоком напряжении.
2. Аккумуляторы, сохраняющие энергию для ночного времени.
3. Контроллер – зарядное устройство, не допускающее перезарядки аккумуляторов и защищающее от утечки обратного тока на PV-элементы ночью.
4. Автоматическое реле, которое при полной разрядке аккумуляторов переключает питание домашних приборов к общей сети.
5. Электросчетчик, остается для контроля потребленной энергии.



Цена солнечной установки



Покупать солнечную электростанцию под ключ, к примеру, СЭС-5 удобно тем, что специалисты компании-производителя сами всё привезут, соберут, подключат, проверят и гарантию дадут.

СЭС-5, производитель Термо Технологии, Украина

Стоимость СЭС-5, вместе с монтажом составляет 8250, 9100 долларов. Такая система замечательна тем, что излишки выработанной энергии можно продать в общую сеть по зеленому тарифу. Установка состоит из 25 фотоэлектрических элементов, средней производительностью за месяц – 521 кВт/час. Есть установки равной мощности по цене 15000 долларов. Если в вашем доме все бытовые приборы расходуют за сутки около 10 кВт/час, то этой электростанции вполне достаточно, чтобы всё светилось, крутилось. Кроме отопления, конечно.



Обогрев дома зимой такая электростанция не потянет. Надо увеличить количество солнечных элементов и аккумуляторов как минимум вдвое, соответственно и цена возрастет вдвое.



Если же комплектовать домашнюю электростанцию самостоятельно, то собранная установка обойдется в 8032 доллара. Из расчета, если каждый компонент будет стоить:

• PV-элементы Yabang Solar YBP 250-60 (250 Вт, 24 В), 20 штук — 4250 долларов;
• контроллер (зарядное устройство) — 25 долларов;
• аккумуляторы SIAP PzS 4 APH 420 (2 В, 420 А), 24 шт. — 3624 доллара;
• инвертор — 69 долларов;
• автоматическое реле — 33 доллара;
• электросчетчик — 31 доллар.



Итого: если умудрится самому собрать и подключить солнечную электростанцию для дома, то можно сэкономить лишь 218 долларов.



Автор: Виталий Петрович, Украина Лисичанск.



---



volt-index.ru

Монтаж солнечной электростанции своими руками пошаговая инструкция

Научно-технический прогресс не стоит на месте. Люди научились пользоваться силой природы и ее ресурсами, которые полностью бесплатные и не обедняют природу. Использование энергии ветра, воды и солнца – абсолютно безвредно для природы, что делает этот факт особенно ценным. Солнечные батареи – отличный вариант экономии на оплате за коммунальные услуги. Солнечные батареи работают за счет энергии солнца, поглощая солнечный свет, они вырабатывают энергию.

Оглавление:

1. Сборка солнечной электростанции своими руками
2. Электростанция на солнечных батареях своими руками
3. Схема сборки солнечной электростанции
4. Собрать солнечную электростанцию руками
5. Домашняя солнечная электростанция руками, особенность установки на крыше
6. Самодельная электростанция на солнечных батареях
7. Как собрать солнечную электростанцию для дома

Сборка солнечной электростанции своими руками

Купить гелиоустановку для выработки электричества для дома не составляет никакого труда, на рынке можно найти много различных предложений, но стоимость такого оборудования достаточно высокое. Купить систему доступно далеко не каждому. Есть альтернатива – изготовление гелиоустановки собственноручно.

Сила тока, которую сможет создавать фотоэлемент, будет зависеть от количества попавших на поверхность солнечных элементов. Количество этих элементов напрямую зависит от ряда факторов:

• размера аккумуляторов;
• силы и интенсивности солнечного света;
• длительности использования;
• КПД сооружения;
• температурных показателей.

От размера батареи зависит количество вырабатываемой энергией. Чем больше площадь конструкции, тем больше энергии вырабатывается и тем выше стоимость оборудования.

В зависимости от стоимости и мощности оборудования, солнечные батареи для преобразования солнечной энергии в электричество, разделяются на:

• Конструкции с малой мощностью – мощность данного оборудования сможет обеспечить зарядку планшета и других электронных приборов. Но при высокой стоимости и столь малой мощности, данное оборудование не пользуется высокой популярностью
• Универсальные конструкции – чаще всего приобретаются для использования в походах и кемпингах. Это более мощная конструкция, способная питать несколько электроприборов одновременно.
• Солнечные батареи – плоские фотопластины, крепящиеся на специальной основе. Устанавливаются на крышах домов и благодаря сложному устройству, позволяют полностью покрывать все потребности в электрической энергии.

Электростанция на солнечных батареях своими руками

Уже перестают быть редкостью и диковинкой солнечные электростанции в быту. Данная конструкция повышает комфортность проживания, обеспечивает независимость от работы коммунальных служб. При запасе базовых знаний в электротехнике, можно сделать солнечную электростанцию собственноручно и при этом сэкономить ощутимые деньги. Различают три вида солнечных электростанций:

• автономные;
• сетевые;
• комбинированные.

Для обеспечения дома электроэнергией автономная солнечная электростанция считается наиболее оптимальным вариантом.

Любая солнечная электростанция, продуцирующая переменный ток, состоит из четырех основных компонентов:

• Фотомодули – количество и площадь фотоэлементов определяется в зависимости от потребностей дома и солнечной активности в конкретной географической местности. Смонтировать модули можно собственными силами, купить придется только кремниевые фотоячейки или купить гелиоблоки, при условии, что размеры блоков совпадают со всеми требованиями.
• Аккумуляторные батареи – нужны для предотвращения перебоев с подачей электроэнергии. В непогоду и пасмурные дни аккумуляторы смогут поддержать подачу электричества в дни без солнца.
• Контроллеры – своего рода «часовые», контролирующие аккумуляторы от чрезмерной зарядки. Когда батарея будет полностью заряжена, они понизят ток, вырабатываемый солнечной батареей до той величины, которая необходима для поддержания саморазряда. В самодельной установке данное оборудование необходимо для продления срока эксплуатации.
• Инверторы – специальные приборы, преобразующие постоянный ток в переменный, который питает всю технику в доме. В частной солнечной электростанции речь идет о синусоидальных батареях. Данный вариант дешевле и подходит для домашнего использования. При переизбытке электроэнергии инверторы выступают связующим звеном между домашней и коммунальной энергетической системой. Они перенаправляют избыток электричества в общую сеть.
• Кабели – им отводится важная роль. Все уличные кабеля должны быть высокого качества и устойчивости к непогоде и перепадам температур. Для уменьшения энергетических потерь рекомендуется короткий путь и специальное сечение, не меньше четырех миллиметров.

Схема сборки солнечной электростанции

Солнечные модули следует установить на крыше дома. Располагается конструкция в соответствии с инструкцией: расположение под прямым углом к падающему свету, угол отклонения не должен быть больше, чем пятнадцать градусов. При условии, что планируется круглогодичное использование гелиоустановки, батареи располагаются под углом +15 градусов к географической широте. Если используется батарея только в летний период – требуется придерживаться угла наклона – минус пятнадцать градусов к широте. Попросить помочь расположить солнечные батареи правильно, можно человека, который компетентен в данном вопросе. Устанавливаются батареи друг над другом с учетом того, как будет ложится тень, чтобы не перекрывать доступ солнца.

Остальные составляющие конструкции рекомендуется устанавливать отдельно, в специально отведенного для этого помещении. Это поможет избежать энергопотери, да и вся система станет работать намного эффективнее.

При расположении панелей в несколько рядов, между приборами следует придерживаться определенного расстояния. В таком случае не будет затенения. Закрепляют панели в четырех, а лучше в шести местах. Закрепляются батареи только «родными» фиксаторами, в противном случае не будет никакой гарантии надежного крепления.

Собрать солнечную электростанцию руками

Чтобы сэкономить на установке оборудования, которое бригада специалистов произведет за определенную стоимость, необходимо соблюсти правила и прислушаться к рекомендациям опытных людей. Иначе фотопанели не смогут работать с максимально возможной мощностью и материальные затраты на изготовление или приобретение будут напрасными.

Собственноручно изготовленная электростанция солнечной энергии собирается с учетом таких правил:

• Освещенность – панели обязательно должны быть установлены на самом освещенном месте без малейшего затенения. Как правило, это крыша помещения или фасад.
• Направление – установка фотобатарей осуществляется с южной стороны крыши, с учетом корректного угла наклона. Южная сторона максимально получают энергию солнца.
• Угол наклона – для результативности и максимальной эффективности работы панелей, необходимо брать во внимание правильный угол наклона по отношению к горизонту. Выше было описано правило выбора угла, но, если такой вариант недоступен к применению, выбирается постоянный угол, равный географической широте.
• Обслуживание – если допускать загрязнение поверхностей солнечных батарей, происходит заметная потеря производительности поверхности панели. Необходимо регулярно очищать поверхность: летом от пыли и листьев, зимой от снега и загрязнений.
• Если батареи устанавливаются на поверхности грунта, то необходимо приподнять конструкцию над землей примерно на полметра.

Но помимо этих нюансов, большую роль во время установки батареи играет тип кровли.

Домашняя солнечная электростанция руками, особенность установки на крыше

От варианта крыши зависит способ расположения батареи. Даже расцветка кровли играет значительную роль. Например, темная крыша сильнее прогревается на солнце и становится причиной перегрева солнечной панели. Если покрытие кровли имеет темную расцветку, в месте расположения батареи необходимо предусмотреть светлую вставку. Если фотопанель устанавливается на плоскую кровлю собственными силами, этот процесс не должен вызвать затруднений. Плоская крыша считается самым лучшим вариантом для расположения солнечной батареи. Для установки приобретают опорные рамы для удобного расположения панели под правильным углом. Ухаживать за панелями и чистить их поверхность на плоских крышах намного удобнее.

Скатные крыши требуют немного другого варианта монтажа. На специальных креплениях устанавливаются батареи с учетом материала, из которого изготовлена кровля. К каждому варианту используется свой крепежный материал. Также монтажные технологии отличаются в каждом конкретном случае. Для естественного охлаждения солнечной батареи рекомендуется делать зазор между крышей и оборудованием, это обеспечивает циркуляцию воздушных масс.

Самодельная электростанция на солнечных батареях

Перед началом самостоятельного изготовления солнечной электростанции, необходимо определиться с материалом. Чаще всего в основу фотопанели идет поликристаллический кремний или монокристаллический материал. Поликристаллический материал имеет невысокий коэффициент полезного действия, но панель из такого материала эффективна при любой силе солнца. Что касается монокристаллических веществ, они имеют более высокую производительность, но заметно снижают эффективность при отсутствии солнца в пасмурную погоду. Из-за этого домашние умельцы отдают предпочтение поликристаллам.

Следует учесть такой факт: все фотоячейки покупаются у одного производителя, чтобы исключить ситуации, когда возникают сложности с определением общей мощности или элементы будут иметь различный срок годности. Некоторые предприимчивые мастера покупают наборы на онлайн-аукционах, что означает выгодное приобретение. Помимо перечисленного, необходимо купить проводники, служащие соединительными элементами для гелиоячеек, приспособления для пайки.

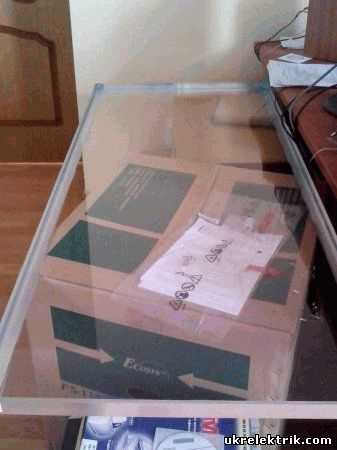

Для корпуса панели применяются легкие материалы, наподобие алюминиевых уголков. Дерево также может служить основой для батарей, но учитывая тот факт, что оно будет подвергаться бесконечному отрицательному воздействию, не рекомендуется использовать этот материал. Следует помнить, что на аукционах продаются многие элементы установки, в том числе и готовый корпус. Для внешнего прозрачного покрытия применяют поликарбонат или оргстекло. В идеале, подойдет любой прозрачный материал, не пропускающий инфракрасные лучи, которые ухудшают качество работы системы.

Как собрать солнечную электростанцию для дома

После подготовки всех материалов, можно заняться непосредственно сборкой солнечной электростанции. Сначала спаивают проводники с гелиоячейками. Так как эта процедура довольно трудоемка и сопровождается порчей элементов из-за их хрупкости, рекомендуется приобретение ячеек с припаянными проводниками. Но если товар приобретен отдельно и нуждается в соединении, существует такой алгоритм действия:

• подготовить проводники требуемой длины;
• крайне осторожно переместить проводники в ячейку;
• на место соединения нанести специальное средство – паяльную кислоту и припой;
• не оказывая давления на кристалл, следует припаять проводник.

Процесс пайки – кропотливый и затратный по времени.

Соединять элементы можно по разным схемам: последовательно, параллельно, последовательно, со средней точкой. Это не принципиально, главное, чтобы были шунтирующие диоды, благодаря которым не произойдет разрядка в ночное время. Перед установкой проводятся испытания на ток, напряжение, фиксацию элементов и герметизацию. Можно загерметизировать каждую ячейку специальным средством и запечатать пластиком.

Справиться с такой задачей, как монтаж солнечной электростанции своими руками поможет пошаговая инструкция в видео. Гелиобатареи – это выгодно, доступно и недорого. В результате установки инновационной системы, можно не зависеть от погодных условий, когда пропадает электричество из-за сильного ветра или дождя в результате замыкания или выхода из строя оборудования. Солнечные электростанции – это удобно.

strport.ru

Солнечные электростанции для дома своими руками: отзывы

Еще пару десятков лет назад солнечные электростанции для дома рассматривались как нечто из области фантастики. Сейчас же это направление активно развивается и никого не удивляет. Несмотря на приличную стоимость, такие энергоносители пользуются спросом, поскольку позволяют сэкономить и создать собственный автономный источник энергии. Рассмотрим особенности этих установок, их изготовление и монтаж своими руками.

Особенности

Солнечные электростанции для дома в комплекте выгодны тем, что не требуют дополнительных расчетов. Конструкция предоставляется в готовом виде с определенной выходной мощностью, которую нужно правильно подобрать при монтаже. Подобные системы стоят на порядок дороже, чем аналогичные компоненты по отдельности, однако не требуют особых усилий при установке. В любом случае придется выбирать между несколькими модификациями.

Лучше это сделать со знанием дела, не доверяясь вслепую продавцу. При выборе солнечной электростанции для дома, необходимо учитывать не так уж много факторов. В общем, получится четыре основных аспекта. Ниже рассмотрим эти показатели подробнее.

Мощность и тип панелей

Определиться с показателем мощности довольно просто. Она рассчитывается с учетом самого мощного потребителя в жилище (редко бытовые приборы потребляют более 3 кВт). К выбранному значению добавляется небольшой запас, требуемый показатель готов. Если взять наглядный пример, то в солнечный день можно будет включить стиральную машину и холодильник. В итоге для небольшого дома хватит электростанции с выходной мощностью порядка 3 кВт.

Вторым критерием выбора солнечной электростанции для частного дома является тип панелей. Известно три вида современных конструкций: пленочные, монокристаллические и поликристаллические модели. Самым слабым по качеству считается пленочный вариант, он постепенно уходит с рынка. Выбор между моно и поликристаллическими панелями зависит от средней облачности региона. Вторая модификация в условиях слабого солнечного света работает эффективнее.

Инвертор и контроллер

Следующим элементом, на который стоит обратить внимание при выборе солнечных электростанций для дома, является инвертор. Приспособление предназначено для повышения напряжения 6, 12 или 24 вольта, которое выдают стандартные панели. На выходе получается привычный показатель в 220 вольт. На выбор этого устройства влияет два основных фактора:

1. Мощность. Она должна позволять выдерживать требуемую нагрузку с запасом.
2. Тип выходного сигнала.

Чтобы избежать поломок бытовой техники, необходимо выбирать панели с чистой, а не модифицированной синусоидой на выходе.

Еще один рабочий элемент конструкции – контроллер. Приспособление распределяет электричество и следит за зарядкой аккумуляторов. Если непосредственной раздачи электричества с панелей нет или вся энергия задействована, контроллер дает заряд на аккумуляторы. В случае нехватки солнечной энергии, прибор забирает энергию из емкостей. По факту, устройство делает монотонную, но важную работу, без которой вся система работать не сможет.

Как сделать дома солнечную электростанцию своими руками?

Для самостоятельного изготовления конструкции потребуются указанные выше материалы и некоторые дополнительные приспособления (специальная проводка с коннекторами и разъемами, гелиевые аккумуляторные батареи, установочные детали).

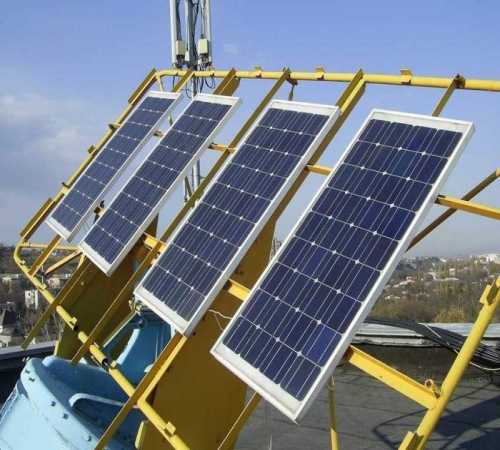

Сборка самодельной солнечной станции начинается с монтажа установочных элементов. Они представляют собой жесткую раму из профильной трубы. Конструкция этой детали зависит от места установки, но общая конфигурация имеет стандартную компоновку. Представляет элемент собой прямоугольник, с прикрепленными к нему специальными прижимными приспособлениями с резиновой подушкой. Конструкцию можно собрать непосредственно на крыше или на земле.

Основной этап

На следующей стадии возведения автономной солнечной электростанции для дома потребуется выполнить крепление панелей. Сложного в этом ничего нет. Каждый элемент фиксируется винтами. Главное, не проявить чрезмерное усердие, чтобы не деформировать панель.

Затем выполняется коммутация закрепленных деталей в единую цепь. Для этого панельные элементы последовательно соединяются между собой. В точках фиксации устанавливаются тройники с коннекторами. Необходимо помнить, что после попадания солнечного света, конструкция начинает вырабатывать энергию. Во избежание травмирования токовым разрядом, следует строго соблюдать последовательность сборки. Подключение начинают от контроллера, а перед ним монтируют выключатель-автомат. Первым делом прокладывается основная магистраль с установкой тройников в необходимых местах. Только после завершения этих работ, монтируются короткие кабели с коннекторами, через которые панели подключаются к тройникам.

Завершающие работы

На финишном этапе монтажа солнечной электростанции для дома к контроллеру подсоединяется блок аккумуляторных батарей. Чем их больше в связке, тем лучше (это позволит сделать значительный запас энергии). Аккумуляторы следует приобретать специальные (автомобильные низкоемкостные аналоги не подходят). Они представляют собой электрические резервуары объемом не менее 150 А/часов. Оптимальным вариантом станут гелиевые модели, которые соединяются между собой параллельно. Подсоединяя между собой плюс с плюсом и минус с минусом, вы сможете сохранить вольтаж, при этом увеличится суммарная емкость.

Далее непосредственно к аккумуляторам подключается инвертор по такому же принципу. В противном случае элемент не будет функционировать. Инверторный выход с напряжением 220 вольт подсоединяют через выключатель-автомат к домашней сети. В этом и заключается весь процесс создания солнечной электростанции для дома (6 кВт). Главное, правильно спланировать процесс и вникнуть в принцип работы конструкции.

Интересная информация

Стоит отметить, что пока еще на отечественном пространстве расчеты рентабельности рассматриваемых источников энергии не очень радужные. Если излишки энергии не продавать соседям по адекватной цене, система полностью не окупается. Классическая форма поставки неиспользованной энергии в городскую сеть за копейки никаких положительных результатов не приносит.

Использовать готовые солнечные электростанции для дома государство не запрещает, хотя и никак не поощряет. По этой причине монтаж таких конструкций оптимален там, где сетевое электричество отсутствует совсем.

Описанных действий по установке и сборке солнечной электростанции вполне достаточно для того, чтобы правильно выбрать подходящую модификацию. Дополнительно сэкономить можно, если выполнить сборку своими руками из отдельных частей. Расчеты мощности также не составляют проблем. В крайнем случае можно нанять специалиста, который за умеренную плату составит все чертежи и схемы.

Солнечные электростанции для дома: отзывы

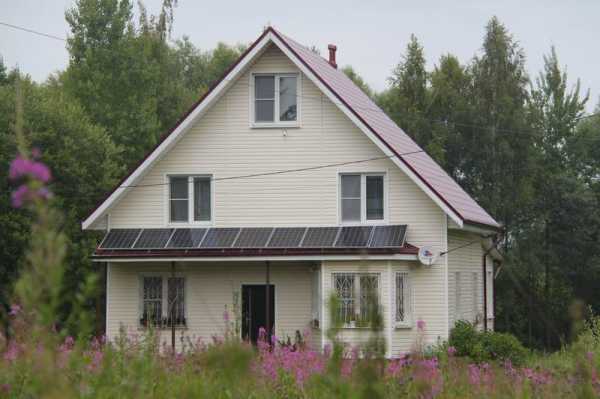

Как свидетельствуют отклики владельцев, солнечные электростанции просты в монтаже. Их можно устанавливать не только на крышу, но и на стены с солнечной стороны. За пару дней всю конструкцию может собрать и смонтировать один человек. В комплекте идет крепежная фурнитура, позволяющая крепить панели в различных позициях.

Если система поступления энергии смешанная (сетевой плюс солнечный вариант), отметьте те розетки и приборы, которые работают от панелей, и через месяц подсчитайте экономию. Как отмечают владельцы, несмотря на то, что сначала придется прилично вложиться в проект финансово, результат не заставит себя долго ждать с учетом того, что автономную энергию не надо оплачивать. Наоборот, ее можно продавать.

Потребители отмечают, что если аккумуляторов для запаса энергии недостаточно, не спешите полностью отказываться от центрального подключения. Поскольку ресурс солнечных станций составляет не менее 20 лет, окупаемость будет существенной, хотя и долгосрочной.

fb.ru
