Каркасный дом своими руками: пошаговая инструкция с фото

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

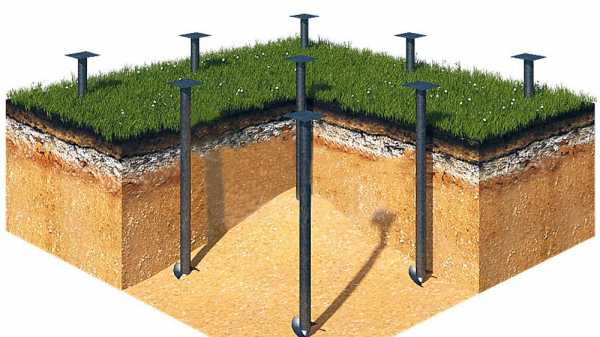

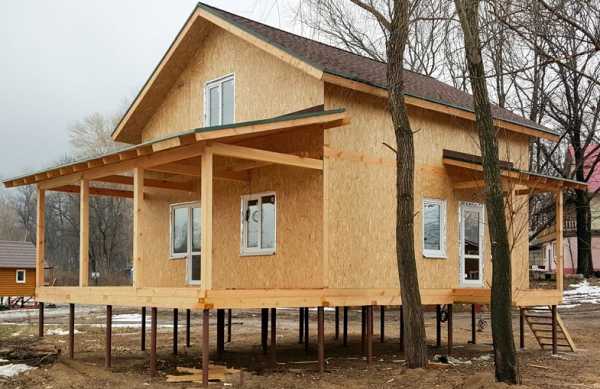

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

  • Нет необходимости привлекать спецтехнику для его постройки.
  • Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
  • Огромный выбор строительного материала (свай).
  • Фундамент обладает прекрасными несущими характеристиками.
  • Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
  • Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

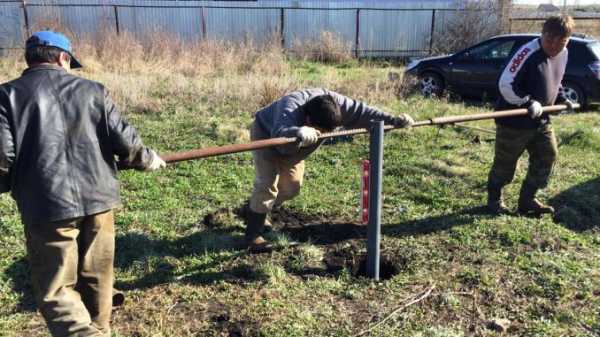

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

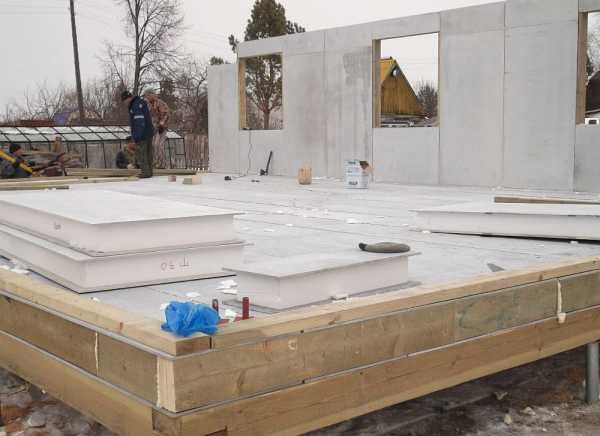

Устройство чернового пола

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

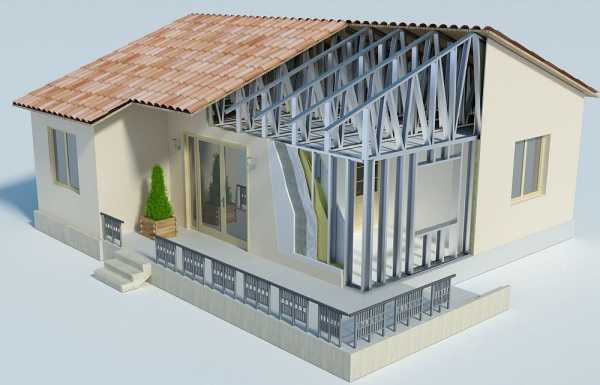

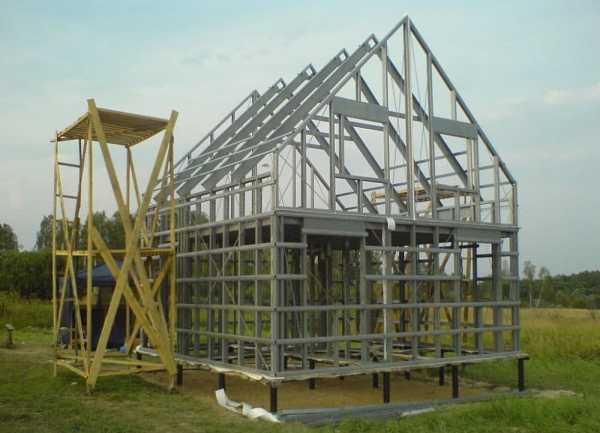

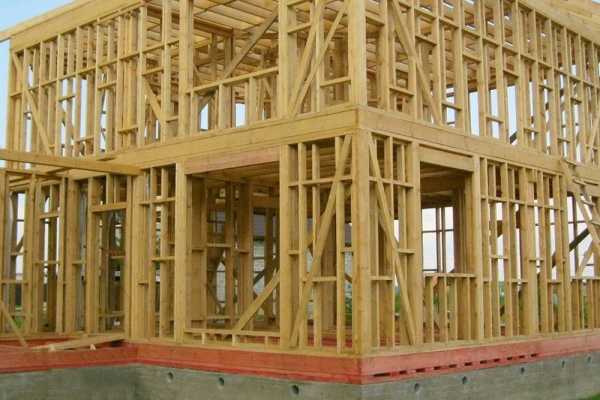

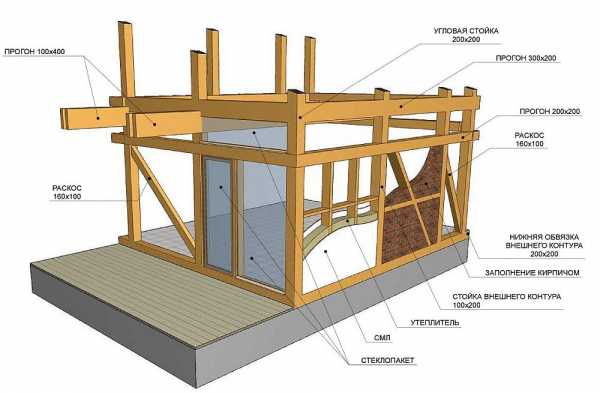

Монтаж непосредственно каркаса

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

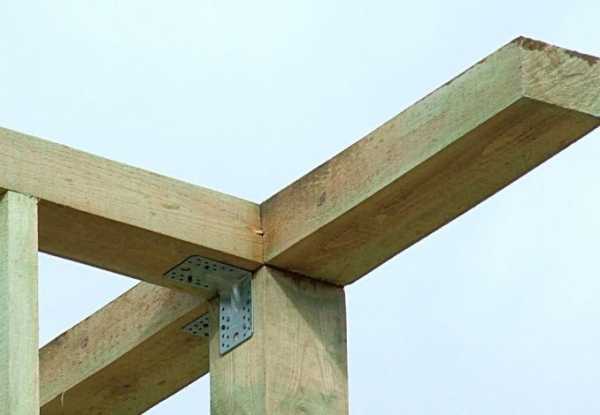

Брус верхней обвязки

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Монтаж потолочных балок

Их установка может осуществляться тремя способами:

  • Посредством вырубки.
  • С помощью перфорированных кронштейнов.
  • С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

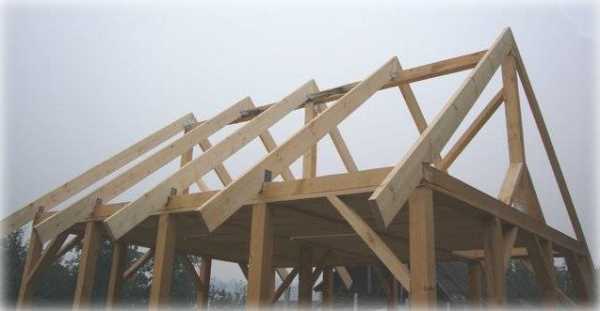

Установка стропил

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

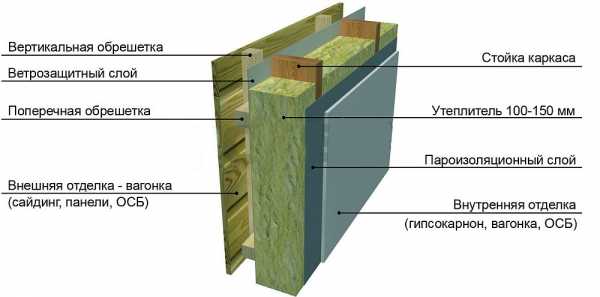

Наружная отделка

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

  • На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
  • Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
  • После готовности обрешетки, приступают к монтажу облицовочного материала.

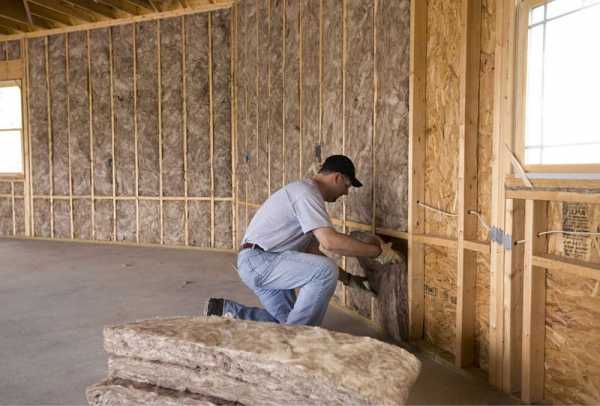

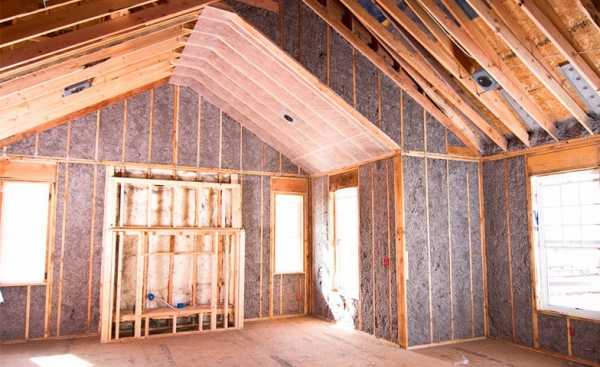

Утепление дома

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

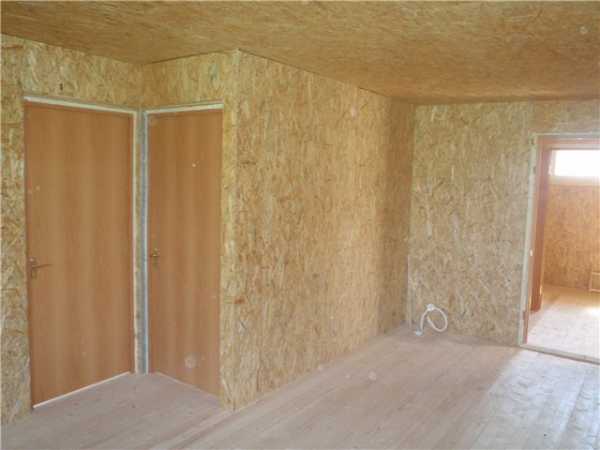

Внутренняя отделка

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

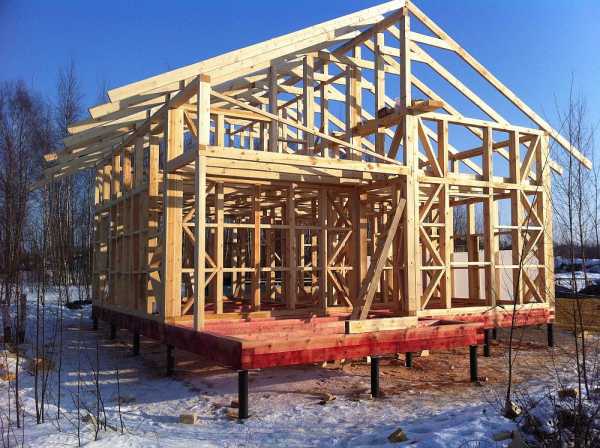

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Загрузка...

stroyday.com

Каркасный дом своими руками: пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

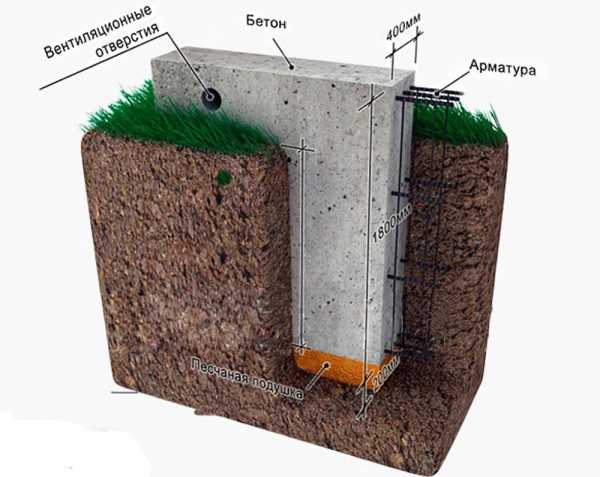

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

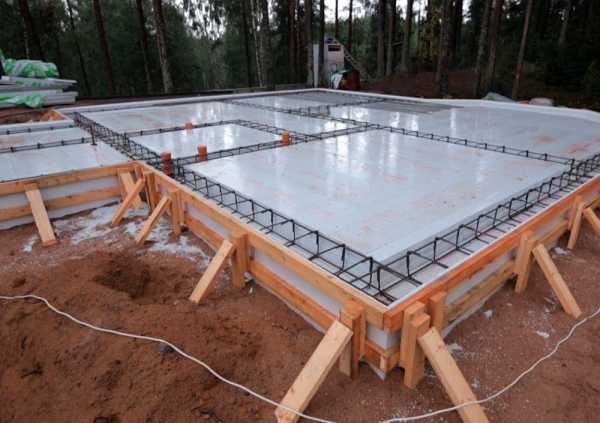

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно - сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный - бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

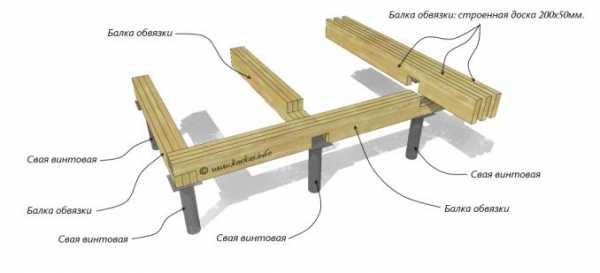

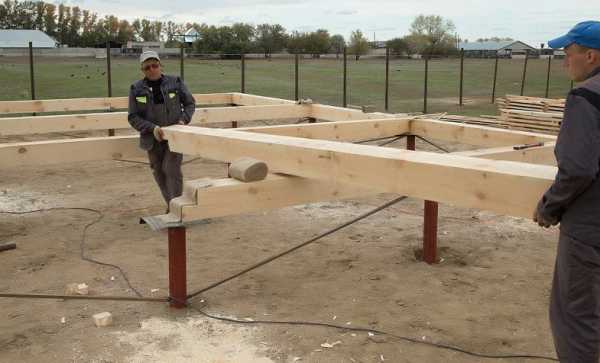

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
  2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
  3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».
  4. Углы стыкуются практически точно так же. На фото это отчетливо видно.
  5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
  6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

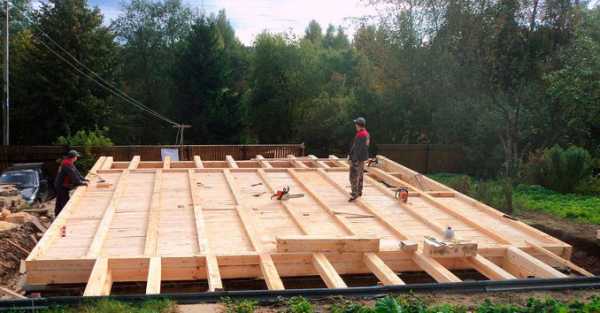

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть - будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг - несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

  1. Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.
  2. Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.
  3. Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.

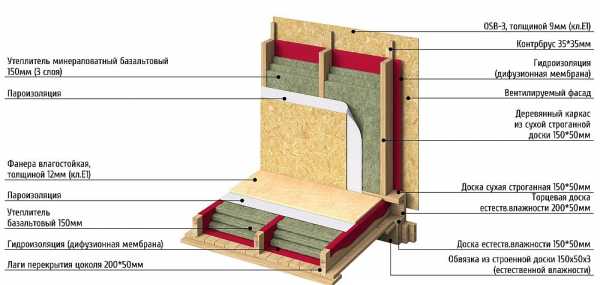

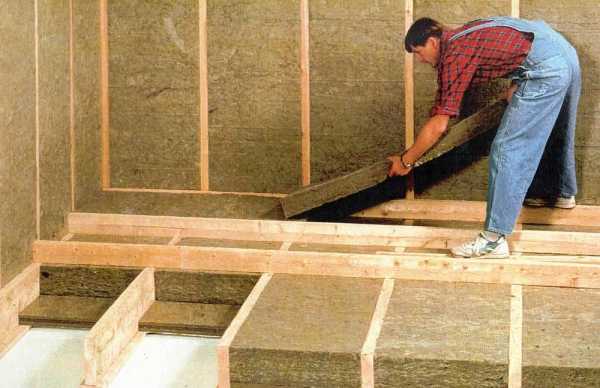

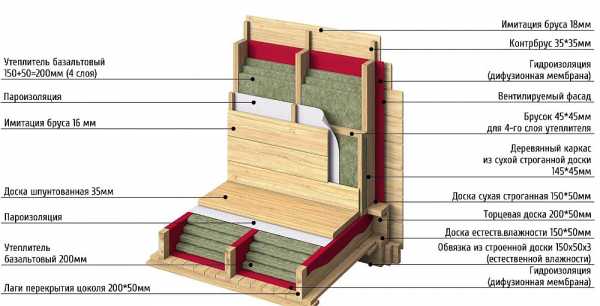

Гидроизоляция и утепление пола каркасного дома своими руками
  1. Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.
  2. Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.
  3. Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.
  4. Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.
  5. Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем - фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

  1. Сборка стен каркасного дома. Окна и двери
  2. Установка и крепеж стен вертикально на местах
  3. Верхняя обвязка и усиление конструкции

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

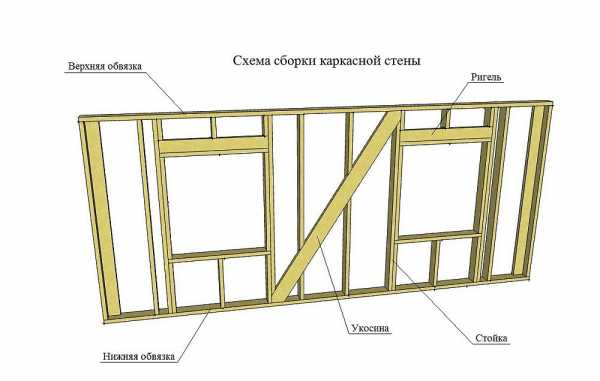

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

  1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
  2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
  3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
  4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
  5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
  6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной - они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.
  7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
  8. Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

  1. Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто - выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.
  2. Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.
  3. Ниже на фото видно, что угол, получившийся у нас, можно заполнить утеплителем, а это гораздо лучше, чем сплошной угол из бруса.
  4. На этом этапе, стены будут «гулять», и их необходимо временно закрепить. Делается это с помощью любой тонкой доски, прибитой «по диагонали» (укосины) на каждую из стен.
  5. В процессе даже временного усиления конструкции, следите, за вертикальностью углов, лучше использовать отвес, потому что доска частенько бывает не очень ровной, что приведет к неточным замерам обычным уровнем. Как вариант - можно использовать длинный уровень, так будет более точно.

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены - нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

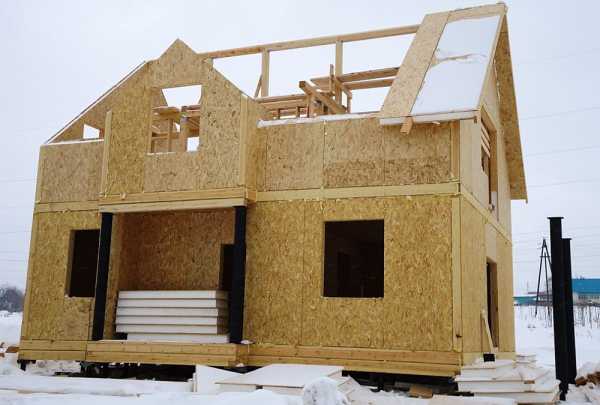

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

  1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
  2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
  3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

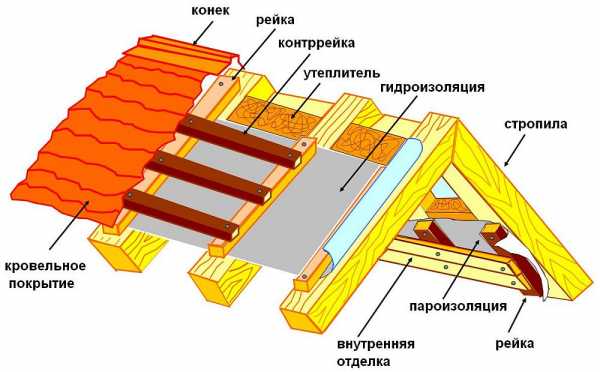

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

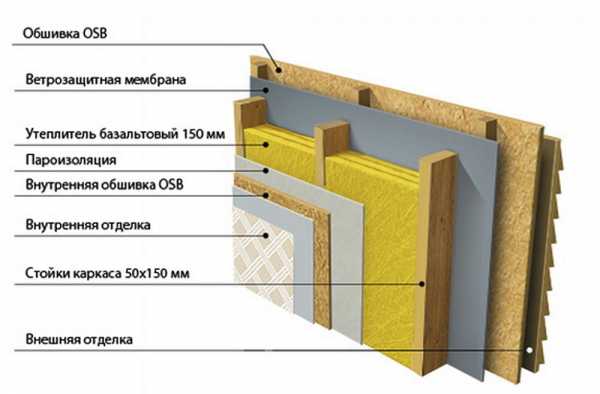

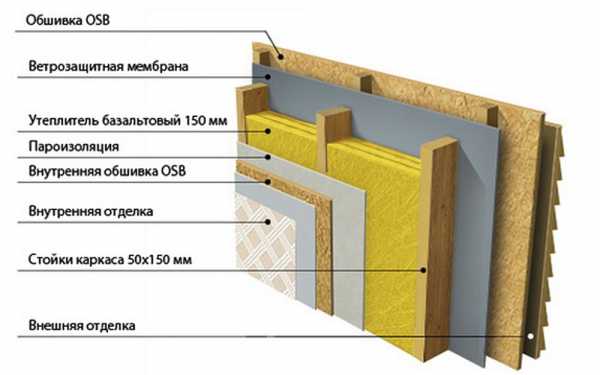

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

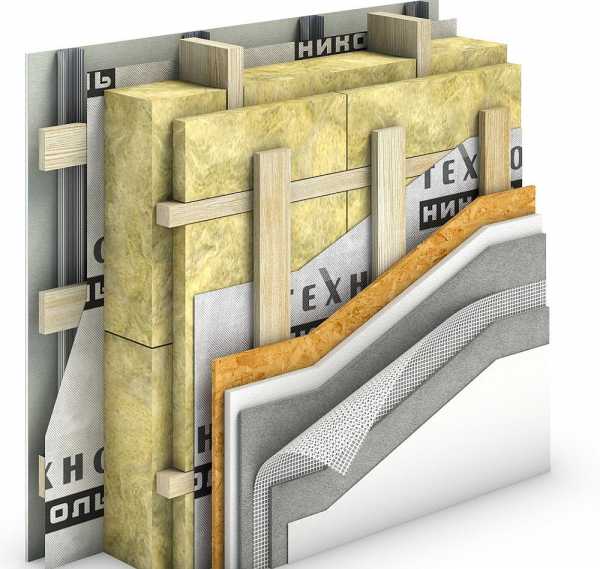

Вот небольшая инструкция по утеплению каркасного дома своими руками:

  1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
  2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
  3. Утепление пола происходит таким же образом.
  4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
  5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
  6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

postroj-sam.ru

Строим каркасный дом своими руками: пошаговая инструкция

Технология быстровозводимого каркасного домостроения – выгодная альтернатива традиционным видам домов из дерева или кирпича. Такой вид строительства более экономичен и быстр – бригада из трех человек собирает полноценный дом за два месяца. Владельцы участков чаще делают выбор в пользу «каркасников», предназначенных не только для сезонного, но и для и постоянного проживания. Изучите пошаговую инструкцию по строительству каркасного дома и решите – строить своими руками или силами профессионалов.

Каркасный дом своими руками

Имея начальные знания и навыки в строительстве, разобраться в технологии быстровозводимого домостроения несложно. Производители материалов для таких домов делают максимум для того, чтобы упростить и сделать сборку доступной для непрофессионалов.

Первоочередное внимание следует уделить участку под строительство – он должен быть сухим, так как лишняя влага может сократить срок службы дерева и утеплителя. На участке не должно быть слишком много неровностей, а при их наличии рекомендуется выровнять грунт. Для более качественной разметки нужно удалить кустарники, камни, мусор и прочее.

Важно сразу продумать удобный проезд грузовой техники к участку и месту возведения, а также очистить площадку для хранения строительных материалов. Кроме того, необходимо учесть нормы расстояний от дома до соседского участка, улицы, деревьев и других строений. При несоблюдении норм возможны проблемы в дальнейшей эксплуатации здания.

При решении возводить дом своими руками нужно составить пошаговую инструкцию, расписав каждый шаг строительства каркасного дома поэтапно и заранее составив смету на работы и материалы.

Этапы строительства каркасного дома

Строительство состоит из восьми этапов:

  1. Проектирование.
  2. Обустройство фундамента.
  3. Устройство пола.
  4. Монтаж каркаса.
  5. Монтаж стен, внутренних перегородок и потолка.
  6. Кровельные работы.
  7. Укладка утеплителя.
  8. Внешние и внутренние отделочные работы.

Внимательно изучите каждый их них.

Проектирование

Начало строительства быстровозводимого дома, как и любого другого, должно стартовать с составления проекта. Этот этап лучше доверить профессионалам, поскольку только они смогут правильно рассчитать нагрузки, составить точную разметку всех инженерных систем и коммуникаций.

Существуют как готовые типовые проекты, так и проекты, составленные по индивидуальным запросам и пожеланиям заказчика. Составленные документы согласуются уполномоченными должностными лицами различных служб, которые могут вносить изменения или дополнения.

В проекте важно детально проработать схему электрической разводки, систем водоснабжения и водоотведения, удобное расположение розеток, выключателей, сантехники и кранов. Кроме того, нужно правильно рассчитать и запроектировать отопительную систему.

Устройство фундамента

Основой строительства каркасного дома является фундамент. Это своеобразная точка отсчета начала работ.

Одним из преимуществ каркасного домостроения считается малый вес конструкции, и, как следствие, отсутствие необходимости в укладке массивной опоры. Для такого дома подойдет мелкозагубленный ленточный фундамент; бетонный блочный или столбчатый прочность которого повышают при помощи монолитной обвязки и арматуры; плитный (УШП).

Также могут использоваться винтовые сваи, которые существенно удешевляют строительную смету. При выборе и строительстве фундамента следует исходить из типа почвы участка. На участках с зыбким, подвижным и сыпучим грунтом, а также на берегах водоемов, используется свайно-винтовой тип, еще он актуален в районах с вечной мерзлотой.

При заливке ленточного или блочного фундамента следует исходить из температуры окружающего воздуха, пригодной для работы с растворами.

Сооружение любого фундамента начинается с правильной разметки площадки. При помощи колышков и лент необходимо наметить внешний и внутренний контур стен в точном соответствии с проектом. Отклонение не должно превышать 1 см.

Рассмотрим особенности устройства фундаментов по типам:

Ленточный – для его заливки грунт углубляется на 10-40 см, делается деревянная опалубка, раствор заливается в виде каменной ленты, высотой над землей до 100 см. Таким образом, его общая высота составляет до 150 см.

Перед заливкой бетона в траншею засыпают песок, делая песчаную подушку толщиной 5-10 см и устанавливают каркас из металлической арматуры. В процессе заливки такой фундамент обязательно трамбуют ручными инструментами или специальными бетонными вибраторами.

Плитный – состоит из бетона и арматуры, которую для прочности связывают проволокой. Крайне важна прочность и водостойкие качества раствора плиты, поскольку она поднимается и опускается вместе с домом при сезонных расширениях грунта. Высота плиты составляет 25-50 см. Ее основание заглубляется в грунт на 10-20 см либо раствор выливается на гравийную подушку без заглубления.

Свайно-винтовой – состоит из асбестовых труб, которые ставят в предварительно подготовленную яму. Внутри трубы армируются и заливаются бетонным раствором. Либо это металлические трубы, которые вкручиваются в грунт без предварительной подготовки ямы.

После монтажа поверх свай горизонтально укладывается брус (ростверк), который служит нижней обвязкой каркаса с вертикальным креплением стоек на них и играет роль несущего элемента строения. Необходимо выбирать качественный брус сечением 150х150 или больше, а также обязательно обрабатывать его антисептиком.

Под брус обязательно подкладывается рубероид для гидроизоляции. Ростверк еще бывает железобетонным или полностью металлическим, что несколько удорожает конструкцию.

При строительстве фундамента необходимо не забывать о запроектированных отверстиях для инженерных систем и продухах (вентиляционных окошках) в случае заливки ленточного фундамента.

Обустройство пола

Пол дома состоит из двух частей:

  • черновой;
  • чистовой.

Черновой пол изготавливается из дерева или бетона.

Бетонный пол – многослойная конструкция, состоящая из слоев гидроизоляции, теплоизоляции, арматурной сетки и бетона. Прямо на грунт укладывается песочная смесь толщиной 10 см. Далее – слой керамзита для теплоизоляции, экструзионный утеплитель (пеноплекс). Затем – бетон, в составе которого есть гидроизоляционная добавка. Для укрепления конструкции нужно делать арматурную сетку.

Деревянный черновой пол делают из лаг (доска 50х150 мм), концами они опираются на фундамент или опорный брус, верхняя часть выравнивается по горизонтали. К нижней части лаг крепится пароизоляционная пленка. Между лагами укладываются слои утеплителя, сверху – доски, либо плиты ОСП (OSB).

Чистовой пол состоит из отделочных материалов – ламината, линолеума, паркета или других.

Установка каркаса

Каркас быстровозводимого дома может быть деревянным или металлическим. Некоторые изготовители каркасов, например, из ЛСТК, поставляют их уже в собранном и готовом к монтажу виде. В противном случае нужно производить сборку и установку в строгом соответствии с проектом.

Если в конструкции используется металл, потребуется сварочный аппарат и соответствующие навыки. При выборе каркаса из дерева следует обратить внимание на породу и долговечность материала, наличие антисептической обработки.

Остов состоит из вертикальных стоек, фиксация которых производится с помощью ригелей и горизонтальной обвязки. Тщательно выверяется и сравнивается с проектной высота стоек, углы между стойками и балками, которые обязательно должны быть прямыми.

Обычно последовательность сбора каркаса стен такова:

  1. Делают нижнюю обвязку.
  2. Отдельно собирают каркас каждой стены. Далее его в собранном виде поднимают и устанавливают на нижнюю обвязку.
  3. Поверх установленного каркаса стены делают вторую верхнюю обвязку.
  4. В соответствии с проектом аналогично монтируют второй этаж.
  5. Укладывают стропила.

Кроме вертикальных и горизонтальных элементов, для увеличения прочности могут использоваться наклонные – укосины и ригели – горизонтальные или диагональные балки, работающие на сжатие. Максимальную нагрузку несут углы, поэтому при их изготовлении и установке используют самый прочный материал.

Монтаж внутренних стен и потолка

По окончанию сборки внешних стен приступают к монтажу внутренних. Эти стены собираются по тому же принципу, что и внешние, за исключением того, что внутренние простенки не несут большой нагрузки – материалы для их возведения могут использоваться менее плотные.

Потолок монтируется к балкам перекрытия, которые, зафиксированы на верхней обвязке. Опорные брусья устанавливаются в местах межкомнатных перегородок, в месте которых прибивается деревянный потолочный щит. На потолок обязательно монтируются слои пароизоляции и утеплителя.

Кровельные работы

Следующим этапом возведения дома является установка крыши. Необходимо сразу определиться с ее типом, уклоном, количеством скатов, устройством стропильной системы и материалом облицовки.

Сложная крыша со множеством скатов, конечно же, смотрится красиво, однако тяжела в реализации и затратная. Обычно делают двускатные крыши с возможностью оборудовать мансарду либо чердак. Для них необходим всего лишь один конек, ендовы и вовсе отсутствуют.

Для того чтобы на крыше не скапливался снег, ее уклон должен быть не менее 28 и не более 50 градусов, в противном случае возможно увеличение ветровой нагрузки. Сечение стропил подбирается исходя из расчетной нагрузки и с таким условием, чтобы между ними можно было уложить утеплитель.

Две доски соединяют в конструкцию в виде буквы «Л», поднимают и уже на крыше устанавливают на обвязку, при этом свесы должны составлять 35-70 см. Конструкция закрепляется ригелем и используется в качестве макета для стропил. Расстояние, через которое устанавливаются стропила, обычно составляет 60 см.

В коньке соединение стропил осуществляется по технологии в «пол-лапы». Вначале крепятся стропила на фронтонах, между ними тянется нить, по которой устанавливаются остальные стропила. Далее монтируют прореженную или сплошную обрешетку.

Для покрытия кровли обычно выбирают профнастил или металлочерепицу. Помимо довольно низкой цены, они легки в монтаже, прочны и долговечны. Разнообразие форм и расцветок, представленное сейчас на рынке, поможет сделать выбор даже взыскательному покупателю.

Утепление

Для того чтобы в доме было тепло, он обязательно утепляется внутри и снаружи. Сейчас представлено много вариантов утеплителя. Заслуживает внимания минеральная вата, благодаря таким свойствам, как отличная тепло- и шумоизоляция, огнестойкость и экономичная цена.

Также популярен пенополистирол, как более экономичный вариант. Для круглогодичного проживания в доме рекомендуются слой 15-20 см. Каждый последующий слой утеплителя должен перекрывать места стыков предыдущего.

Пароизоляция укладывается поверх утеплителя. Снаружи слои покрываются слоем OSB-плит, внутри – листами ГКЛ (гипсокартон) или OSB + ГКЛ. На наружные OSB-плиты укладывается гидроизоляция. Также необходимо не забывать об обрешетке из реек под вентфасад для обеспечения вентиляции. После укладки плит снаружи, а листов ГКЛ внутри, приступают к внутренней и внешней отделке дома.

Снаружи дом обшивается сайдингом, фиброцементными панелями, оштукатуривается или обкладывается кирпичом. Тип фасада выбирает хозяин дома, исходя из финансовых возможностей.

Каркасные быстровозводимые домостроения не исключают возможность дальнейшего увеличения площади дома за счет пристройки веранды, мансарды и так далее. Инструкции поэтапного строительства дома и существующие проекты помогут справиться с такой задачей.

Видео: как обеспечить прочность дому

Возведение каркасного дома своими руками – прекрасная возможность для каждой семьи получить собственное, обустроенное по своему вкусу и со всеми предпочтениями, быстрое и недорогое жилье. Но качественный дом удастся построить только в том случае, если подойти к строительству с ответственностью и вооружившись всеми необходимыми знаниями.Посмотрите видео, в котором рассмотрены важные моменты прочности строения.

Закладка Постоянная ссылка.

pro-karkas.ru

плюсы и минусы каркасного строительства

Каркасные дома под ключ – предлагают многие строительные организации, но что из себя представляет быстровозводимая конструкция? Будущий владелец малоэтажной постройки желал бы узнать подробней плюсы и минусы каркасного дома. Постараемся поэтапно определить эффективность постройки и выявить недостатки. Разберемся в применяемых теплоизоляционных материалах и технологии строительства.

В последние годы жилая постройка, именуемая “дом из каркаса”, становится все более и более популярной. Монтажные организации имеют в своем арсенале типовые проекты каркасных домов, а также предлагают индивидуальную застройку. В настоящее время не существует совершенной технологии постройки, которая превосходила бы прочие и сама не обладала бы явными недостатками.

Однако по статистике, чаще всего строят именно дома из каркаса. На отечественном (и не только) строительном рынке очевидные преимущества смогли обеспечить каркасным домам востребованность, даже невзирая на некоторые небольшие недостатки.

Быстро строящиеся дома привлекают тем, что на готовой основе дома из бруса возможно построить в рекордные сроки. Всего два человека, имея в арсенале проект каркасного дома, в состоянии самостоятельно построить каркасный дом приблизительно в течение месяца. С учетом того, что строить его будут неопытные строители.

каркасный дом своими руками без подъемных механизмов

А все благодаря пошаговой сборке – повторению простых действий. Важно только одно – знать, как правильно собрать каждый из узлов. При наличии инструкции и понимании принципа строительства, собрать дом из каркаса сможет кто угодно.

Строительство каркасного дома привлекает также своей дешевизной. Конкретная сумма зависит от величины дома и применяемых стройматериалов (сорта древесины и отделки). Так или иначе, этот вариант по праву считается одним из доступных и финансово бюджетных.

Что собой представляют каркасные дома?

Каркасные дома – это особый вид конструкции, где все несущие детали тесно связаны между собой. Такая разновидность возведения малоэтажных построек завоевала большую популярность в Америке, Германии и странах Востока.

Примечательно, что в городах Германии каркасные постройки начали строить еще девять столетий назад. К настоящему времени некоторые детали претерпели множество изменений, но основной принцип работы остался тем же, что и столетия назад.

В самом начале выстраивается основная конструкция из бруса, которая постепенно наполняется теплоизоляционными материалами и обшивается защитными элементами.

Технология и строительство каркасных домов

Базовый принцип технологии возведения каркасных построек – это устойчивый каркас и наполнители с невысокой ценой и теплопроводностью. В основном подобное строение составляется из древесины или металла.

Соответственно, используются для этого брусья, доски или же сталь с цинковым покрытием. А чтобы обшить стенки, обычно берут ориентированно- либо цементно-стружечные плиты.

Используемые теплоизоляционные компаненты:

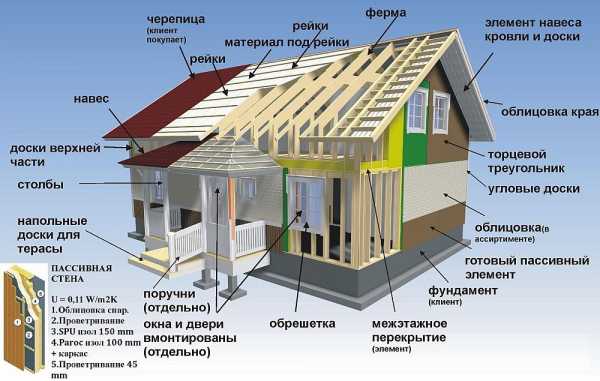

Типовая, многослойная схема утепления каркасных домов

Наиболее распространенным вариантом современного утеплителя у строителей частных домов в РФ является базальтовая минвата. Она обладает массой преимуществ, среди которых:

  • Длительный срок службы;
  • Негорючесть;
  • Отличная шумоизоляция;
  • Отталкивание влаги.

«Серебряную медаль» честно заслужил пенополистирол. Он применяется для производства Сэндвич-панелей, для постройки каркасно-щитовых домов по западной технологии. Замыкает тройку лидеров экологичная вата из целлюлозы.

Существует всего три метода возведения малоэтажных построек:

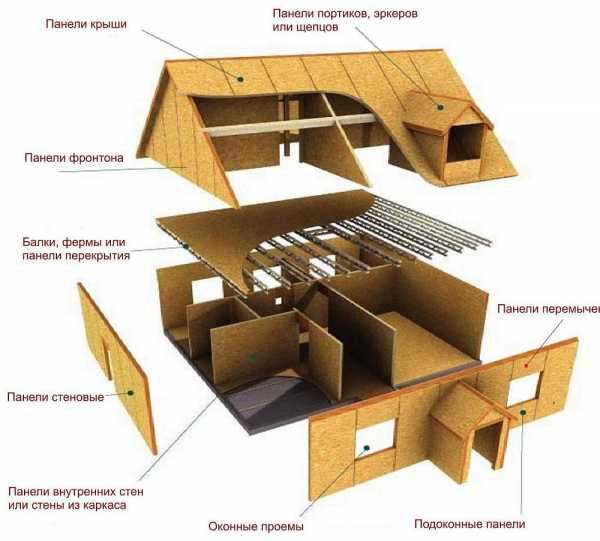

  • Канадская СИП. На заводе производятся однотипные щиты их пары листов ориентированно-стружечных плит и слоя пенополистирола между этими щитами. Раскраивают щиты уже на месте предполагаемой постройки. Дома из сип панелей часто становятся альтернативой, вытесняющей каркасно щитовые дома.
  • Канадская каркасно-панельная. ОСП раскраиваются на щиты необходимого размера еще на производстве. Уже по месту постройки они нашиваются на каркас и проводится утепление.
  • Немецкая. Каркасно – щитовые дома складываются из подготовленных на заводе щитов. На место постройки их привозят уже с остекленными оконными рамами и готовыми дверными панелями.

Первая пара вариантов может вполне обойтись без лишней техники – с ними управятся и несколько человек. Что касается сборки постройки из огромных щитов, тут уже придется привлекать к работе кран.

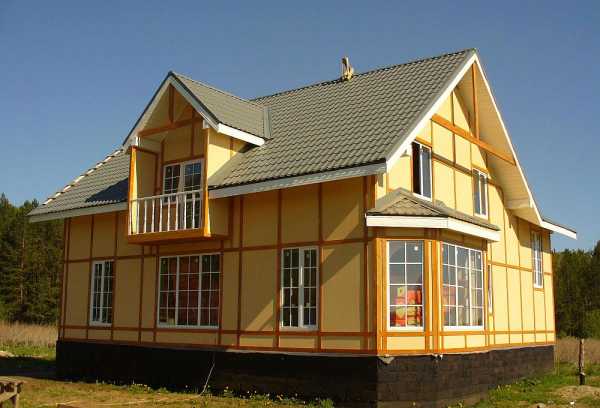

Панельно щитовой дом на винтовом фундаменте

Утепление каркасного дома

Что до внутреннего обустройства стен, дома из каркаса бывают панельные или рамочные. Первый тип являет собой своеобразный конструктор, из составленных на производстве деталей, которые надо только всего лишь собрать в единое целое. Рамочные каркасные дома подразумевают монтаж скелета из металлических или деревянных профилей, а также обшивки и теплоизоляции.

Каркасные дома подлежат обязательному утеплению

Использование последней технологии позволяет полностью контролировать качество материалов и весь процесс сборки. Каждую из стадий. В противовес этому, на постройку панельных домов расходуется в разы меньше времени. Единственное, за чем стоит тщательно проследить – качество приобретенных щитов.

Стены типовых частных домов состоят из множества слоев, среди которых:

Каркас внутренним утеплителем способен быть единичным либо парным. В областях со щадящим климатом или же для дачи, которая не предназначена для постоянного проживания, вполне подойдет и первый вариант.

Толщина таких стенок составляет до десяти сантиметров. В областях с холодными зимами будет лучше обзавестись толстыми стенками – пятнадцать сантиметров и толще.

СИП заполняются пенополистиролом, а в торцах – брусья. Их наличие позволит в процессе строительства обойтись не таким мощным фундаментом. Частично нагрузку принимают СИП щиты.

Основные преимущества и недостатки каркасных малоэтажных домов

В настоящее время каркасные постройки обладают огромной популярностью, а все благодаря короткому периоду строительства, надежной конструкции и относительно маленьких расходов на стройматериалы. Тем не менее каркасные дома включают плюсы и минусы о которых повествуют отзывы владельцев.

каркасный дом на сваях – фото этапного строительства

Такой дом, при большом желании и наличии нужных навыков, можно построить даже самостоятельно. Разумеется, все эти неоспоримые плюсы вдохновляют многих энтузиастов склоняться именно к этому варианту частного дома.

Но нельзя забывать и о том, что у каркасных построек, при всем их качестве, имеются и некоторые минусы, игнорировать которые не следует. Рассмотрим же достоинства и недостатки этой постройки более подробно.

Каркасные дома плюсы:

1. Отличная перспектива скрыть и проложить электрические и сантехнические коммуникации прямо в стенках;

2. Большой темп возведения постройки;

3. Низкий уровень теплопроводности – каркасные дома очень теплые и проигрывают, разве что, бревенчатому дому;

4. Отделку можно начинать непосредственно после кровельных работ;

5. Маленький вес конструкции, постройка не усаживается;

6. Дешевые строительные работы. Панельная обшивка каркаса обойдется в несколько раз дешевле, чем кирпичные стены.

7. Отсутствие сезонности. Каркасные дома можно возводить круглый год.

8. Улучшенную изоляцию стен. Полость между деревянными шпильками обеспечивает достаточно пространства для изоляции.

9. Скорость и бюджетность строительства. Стены из деревянного каркаса возводятся гораздо быстрее и, в случае со сложными постройками и конфигурациями окон, обойдутся они гораздо дешевле. Помимо прочего, прокладывать инженерные коммуникации через стену гораздо легче.

Базовое преимущество такой конструкции заключается в общей легкости всего дома. Это, в свою очередь, позволяет в большей части случаев осуществлять строительные работы без наличия специальной техники.

каркасный дом не отличим от обычных построек и пригоден для круглогодичного проживания

Под каркасные дома не требуется массивный фундамент, нет необходимости закладывать его так же глубоко, как под кирпичным домом. В подобном соотношении лишь газобетонные блоки составляют конкуренцию каркасным домам обшитым утепленными деревянными панелями.

Каркасные дома минусы

Теперь о недостатках каркасных домов. Хоть их и сравнительно немного, но упомянуть о них все же стоит:

  • Проектное предложение обязательно должно исходить от организаций с большим опытом.  В противном случае можно даже не помышлять о долговечности и прочности каркаса, который является «скелетом» вашего жилья;
  • Если в доме нет принудительной вентиляции, будьте готовы к тому, что в помещении будет довольно душно;
  • Пенополистирол, как и пенополиуретан, не являются экологически чистыми материалами;
  • Пиломатериал обладает горючестью и это тоже стоит учесть;
  • Каркасные постройки гораздо менее устойчивы к буранам и сильному ветру, по сравнению с бетоном. «Каркасники» из дерева, как и бетонные постройки должны пройти проверку на соответствие одним и тем же стандартам строительных нормативов устойчивости. И все же постройки из дерева – легче.
  • Придется часто сталкиваться с атаками термитов и муравьев, ведь в них содержание древесины гораздо выше. Профилактика в виде специальных ловушек, приманок и антисептиков поможет обезопасить вашу постройку от вредителей.
  • Дом из каркаса не так устойчив к проникновению воды. Внешний слой деревянной каркасной постройки покрыт влагоустойчивым щитом, который тщательно скрывает все отверстия. Но в случае, если вода проникнет в стену з дерева, она нанесет ей ущерб гораздо больший, чем стене из бетона или кирпичной кладки.
Видео обзор – плюсы и минусы каркасного дома:

Если говорить о пожарной безопасности древесины, это может касаться лишь необработанных каркасов. Если древесина пропитана специальным веществом, огню она будет не по зубам.

В большей части случаев все минусы каркасным постройкам приписываются, в основном, из-за грубых ошибок строителей. Либо по причине неопытности в деталях технологии постройки. Случаются среди таких минусов даже надуманные.

Основная проблема, с которой то и дело сталкиваются жители домов из каркаса – душные помещения. Стены такого дома, и правда, почти не пропускают воздух. С одной стороны – это существенная экономия на отоплении. С другой – необходимость в монтаже принудительной вентиляции.

Основной же угрозой для каркасной постройки называют:

  • Древесную гниль;
  • Термитов;
  • Ураганы.

В последние несколько десятков лет к ним прибавились еще и пожары. Включая случаи, когда пожар случился в лесу, неподалеку от жилых строений.

Технология современности в возведении каркасных построек

Техника возведения каркасных строений разрешает построить дом за максимально короткое время, со сравнительно маленькой сметой. Если строить такой же дом из бетона, брусьев или кирпичной кладки, та же постройка в итоге выйдет на порядок дороже. Зато прожить в таком частном доме можно до сотни лет!

каркасно щитовые дома технология строительства

С другой стороны, очень многое тут может зависеть и от деталей, среди которых – качество материала и климатические условия в районе постройки.

Стоит запомнить, что основная опасность для каркасного дома – это вода. Как бы вы не старались защитить древесину от воды, сделать это на все 100% не выйдет.

фото каркасных домов по канадской технологии из сип панелей

Продвинутые каркасные дома — всегда оптимальная инженерная конструкция. Она полностью соответствуют предназначенной задачи по сокращению количества использованного пиломатериала и образуют наименьшее количество отходов при строительстве.

деревянный каркас дома

Современные методы постройки, которые используют каркасные дома, повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома.

Утепление каркасного дома, выполненное по технологии, улучшает значение теплопроводности за счет уменьшения теплового моста, через обрамление и максимизацию изолированной площади стены.

teplogalaxy.ru

Каркасные дома - что это такое и стоит ли строить своими руками

Каркасный дом, в первую очередь, ассоциируется с доступным жильем. Однако далеко не все имеют полное представление об особенностях технологии. Строительство окружено мифами и противоречивыми фактами. Разберемся в чем суть метода, опишем популярные каркасные решения и дадим объективную оценку быстровозводимым сооружениям, ссылаясь на конструктивные аспекты и пользовательские отзывы.

Понятие каркасного строительства

Бюджетный вариант сооружения дома особенно популярен в США и европейских странах. Однако быстровозводимые облегченные конструкции все чаще выбирают и соотечественники.

Суть технологии определяется ее названием. Основой служит каркас, собранный из деревянных опор или металлопрофиля. Стоечно-балочная конструкция монтируется на подготовленный фундамент, а пустоты в стеновой плоскости рамы обшиваются теплоэффективными материалами.

Между наружной и внутренней стеной укладывается утеплитель, паро- и гидроизоляция. Фасад дома облицовывается отделочным материалом: штукатуркой или сайдингом. В качестве обшивки используются плиты OSB, цементно-стружечные маты или прочная фанера. Роль теплоизолятора выполняет минвата или древесноволокнистые плиты – «теплое дерево».

Нехитрая постройка способна противостоять природным капризам, механическим ударам и служить не просто временным дачным домиком, а полноценным круглогодичным жильем. Срок службы каркасных домов во многом зависит от качества исходных материалов и соблюдения технологии сооружения.

Особенности быстровозводимых построек

Каркасные дома – относительно новое направление в строительстве. Поэтому, вокруг инновационной технологии и эксплуатации «облегченной» постройки существует немало мифов и домыслов. Постараемся отделить надуманные предубеждения от реальных фактов, разграничив сильные и слабые стороны каркасников.

Достоинства каркасных сооружений

Список аргументов в пользу быстровозводимых домов впечатляет. Среди наиболее значимых конкурентных преимуществ можно выделить:

  • Стоимость. Цена материалов для стен кирпичного, газобетонного дома или строения из брусьев значительно выше. Кроме того, каркасный дом за счет малого веса не требует значительного углубления фундамента в грунт – дополнительная экономия на нулевом цикле.
  • Скорость постройки. Коттедж на 110-150 кв.м. бригада мастеров возведет за 3-4 месяца. Простейший дачный домик будет готов уже через 2 недели.
  • Универсальность. Каркасная технология реализуема на разных типах грунтах, включая торфянистые и илистые почвы. Главное – правильно подобрать тип основания.
  • Простота монтажа. Дом собирается по принципу конструктора, а в рабочих процессах не задействуют спецтехнику – составляющие элементы относительно легкие и компактные.
  • Мобильность. При желании, небольшое сооружение возможно перевести на новое место.
  • Легкость перепланировки. Конфигурацию и расположение внутренних перегородок можно изменять, так как они не несущие.

Дополнительные плюсы: отсутствие усадки здания, вариативность архитектурных форм и всесезонность работ. Если заблаговременно залить фундамент, то строительство можно продолжать и при минусовых температурах, так как «мокрые» процессы отсутствуют.

Развенчиваем мифы: спорные моменты

Отсутствие объективной информации и опыта эксплуатации – главная причина недоверия к каркасным домам. Некоторые утверждения ошибочны и требуют опровержения.

  1. Недолговечность. При соблюдении нормативных требований сооружение прослужит 30-50 лет. Показатель определяется качеством каркаса и сохранностью утеплителя – необходимо обеспечить полную защиту опорных стоек и теплоизолятора от влаги. В США многие дома стоят с начала XIX века.
  2. Холодно зимой. Стандартный слой утеплителя в 15-20 см обеспечивает коэффициент сопротивления теплопередачи в 2,9-3,3 м*°С/Вт, дополнительная теплоизоляция снаружи повышает показатель до 4,7 м*°С/Вт. Выбор варианта утепления зависит от климата региона. Дома с повышенной энергоэффективностью подходят для холодной местности с суровыми зимами.
  3. Каркасный дом – термос. Несмотря на высокие требования к изоляции, каркасная постройка все же пропускает воздух через микрощели деревянного каркаса и волокнистый утеплитель. Однако для поддержания здорового микроклимата кроме естественной вентиляции лучше предусмотреть и принудительную. Это требование особо актуально при утеплении дома пенопластом и его производными.
  4. Токсичность. В составе конструктивных элементов качественных построек используются только экологичные материалы: дерево, металл, каменная вата, ГКЛ, OSB, нейтральные изоляционные пленки. Вероятность наличия токсичных материалов есть в дешевых вариантах. Но такая опасность характерна не только для каркасного строительства.

Слабые стороны каркасного дома: сравнение с альтернативными технологиями

По некоторым параметрам быстровозводимый метод уступает традиционным постройкам из кирпича и газобетона:

  • Малоэтажность. Самостоятельно можно возвести небольшой одноэтажный дом. При желании обзавестись коттеджем с мансардой, надо привлекать специалистов. Дома свыше двух этажей по каркасной технологии лучше не строить.
  • Невысокая прочность. По этому критерию сборные сооружения проигрывают кирпичным и бревенчатым домам. Здание стойко выдержит природные воздействия (порывы ветра, град и т.п.), но против человека, намеренного сломать стену, или стихий может не устоять.
  • Пожароопасность. Несмотря на обработку деревянного каркаса антипиреновыми пропитками, риск возгорания и скорость распространения огня быстровозводимого дома больше, чем кирпичного или газобетонного. Использование современных противопожарных систем несколько сглаживает этот недостаток.
  • Низкая шумоизоляция. В помещение в значительной степени проникают звуки с улицы и соседних комнат. Меры по снижению шума помогают отчасти – вибрации и гулкость при ходьбе на верхнем этаже слышны снизу.

Популярные конструктивные решения

Принципиальная схема строительства каркасных домов едина – между стойками рамы размещен утеплитель, защищенный пароизоляционной пленкой изнутри и гидроизоляционной мембраной снаружи. С обеих сторон теплоизоляционный «пирог» покрыт жесткой обшивкой. Однако существуют разные методы возведения и конструктивные отличия.

Условно все каркасные сооружения можно разделить на две категории: рамочные и щитовые. Для постройки первых сначала собирают каркас, а затем обшивает и утепляют. Вторые возводят из готовых заводских панелей. Разберем особенности разных технологий.

«Платформа» – канадский метод

Технология прижилась в Канаде и Финляндии. Способ предполагает сборку элементов на платформе – черновом варианте пола первого этажа или межэтажном перекрытии. Фрагменты стен дома изготавливаются собственноручно на участке или же используются готовые комплектующие.

Платформенная конструкция предполагает поэтажное строительство. Из лаг и OSB собирается перекрытие пола, подготавливаются и устанавливаются стены. Сверху укладывается пол второго этажа или основа под чердак.

Особенности метода:

  • удобно при самостоятельном возведении небольшого дома;
  • максимальный размер постройки – 10-12 м;
  • пристройки и сложные формы недопустимы.

Каждый из вертикальных щитов служит несущим элементом, поэтому перепланировка дома на «платформе» невозможна.

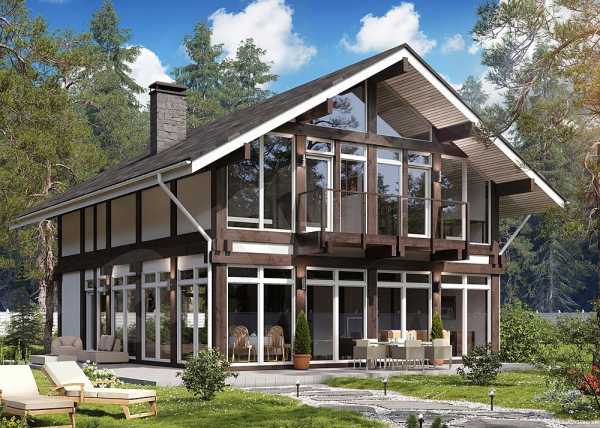

Фахверковый каркас – немецкая технология

Один из древнейших методов, распространенных в Европе. Стеновые секции образуются из укосин, вертикальных стоек и горизонтальных балок. Деревянный каркас не скрывают за обшивкой, а выделяют с внешней стороны, подчеркивая декоративность дома.

Основу сооружения составляют толстые балки (100*100 мм, 200*200 мм) – они образуют жесткий, очень прочный каркас. В фахверковых домах всю нагрузку берет на себя именно «костяк», крыша с коробкой представляют единую силовую схему. Благодаря такому распределению сооружение получается очень прочным и долговечным.

Отличительные особенности:

  • трудоемкость возведения – технология фахверк под силу опытным плотникам;
  • возможность строить дома большой площади – более 20*30 м, и этажности – до 3-х;
  • презентабельность внешнего вида.

Среди соотечественников технология не особо популярна, так как отсутствуют два ключевых аспекта каркасного домостроения: доступная стоимость и легкость возведения.

Финский домик – каркасно-рамочное сооружение

Скандинавский вариант считается оптимальным при самостоятельном сооружении небольшой постройки. Максимально допустимый размер в плане – 12*10 м. Как правило, этого достаточно для возведения сезонного дачного домика или полноценного постоянного жилья.

Конструктивная особенность – равномерное распределение нагрузки на все стороны коробки. Силовую часть берет на себя и крыша. Каркас собирается из бревен или досок, образуя открытые рамки. После монтажа всей конструкции приступают к утеплению, обшивке.

Основные плюсы финской технологии:

  • небольшой бюджет постройки;
  • простота выполнения работ;
  • возможность достройки.

Ограничения и нюансы постройки каркасного дома:

  • силовая обшивка выполняется по внутренней стене – это требование ограничивает возможности перепланировки;
  • максимальный шаг вертикальных стоек – 50 см;
  • допустимо два этажа.

ДОК технология – максимальное утепление

Одно из перспективных направлений домостроя – использованием двойного объемного каркаса (ДОК). Несущие стойки монтируются в шахматном порядке, что минимизирует появление мостиков холода. Получается двойная строчка опорных балок, а пространство между ними заполняется теплоизоляционным материалом.

Такое решение приводит к удорожанию конструкции, но энергоэффективность и прочность стен существенно улучшается. Квадратный метр двойного объемного каркаса выдерживает порядка 500 кг – показатель сопоставим с каменной постройкой.

Чтобы исключить появление конденсата, в домах предусматривают вентилируемые фасады.

Дома из сэндвич-панелей

Количество каркасных построек из сэндвич-панелей или СИП (структурно-изолированные плиты) неизменно возрастает. Это объясняется доступностью материалов, их хорошими технико-эксплуатационными качествами и простотой обработки.

  • Панель состоит из утеплителя (пенополистирола), обрамленного с обеих сторон листами ОСП. Готовые щиты применяют для возведения каркасно-щитовых домом по технологии «Платформа».
  • На торцах СИП-панелей предусмотрен паз для крепления к брусу, выполняющего функцию каркаса. Такая опора устанавливается как в вертикальном положении, так и горизонтальном – верхняя и нижняя обвязка стен.
  • Теплоизоляционные плиты универсальны – они подходят для формирования стен, межэтажных перекрытий и пола первого этажа.

Главный минус использования такого «пирога» – плохая воздухопроницаемость панелей. Без обустройства принудительной вентиляции в доме скапливается лишняя влага, а воздух становится затхлым.

Каркас из ЛСТК – сомнительная замена дереву

Дома из легких стальных тонкостенных конструкций (ЛСТК) занимают примерно 6% от общего числа каркасных сооружений. Металлические рамы не претендуют на замену деревянных балок, их правильнее рассматривать как более доступную альтернативу.

Стальной каркас, по сравнению с древесиной, имеет больше минусов, чем плюсов. Значимые недостатки:

  1. Высокая теплопроводность. Металл сильно охлаждается, а при повышении температуры – быстро нагревается. Проблему частично решает качественная теплоизоляция, но правильный расчет утеплителя и определение точки росы самостоятельно выполнить сложно.
  2. Намагничивание каркаса. Оснащенность дома бытовыми приборами в тандеме с металлоконструкциями может плохо отображаться на самочувствии жильцов.
  3. Низкая огнестойкость. Как ни парадоксально, в случае пожара, металлический каркас по сравнению с деревянным ведет себя хуже. Он быстро теряет жесткость – дом начинает сворачиваться по спирали, сокращая время на эвакуацию.
  4. Подверженность коррозии. Производители ЛСТК заявляют о решении этой проблемы путем гальванической обработки металлоконструкций. Однако на практике наблюдаются внезапное появление очагов коррозии.

Не стоит забывать и о способности металла проводить электрические разряды. Для устранения рисков поражения током требуется система уравнивания потенциалов, установка и расчет которой – дело профессионалов.

Опыт строительства каркасного дома: реальность самостоятельной сборки

Каркасный дом оправдывает ожидания только при грамотном проектировании и возведении. Не стоит рассчитывать, что, не имея опыта, получится возвести добротное жилье за пару месяцев. Нюансы, не являющиеся проблемой для специалиста, для новичка станут камнем преткновения.

Понятно, что привлечение профессионалов значительно удорожит постройку, но в некоторых ситуациях экономить неразумно.

Советы экспертов:

  1. Испробовать силы и набраться опыта лучше на уменьшенной копии – времянке, бане или сарае.
  2. Строительство двухэтажного здания или дома с мансардой для постоянного проживания надо заказывать под ключ. Ошибки в просчетах и несоблюдение технологии могут дорого стоить.
  3. Дачный летний домик получится соорудить самостоятельно по готовому проекту, предварительно согласовав план работ со специалистом. Для работы лучше использовать домокомплект с подробным эскизом, схемой крепления элементов и пр.

Отзывы жильцов о каркасных домах

Многие пользователи довольны блочными коттеджами. Большинство жильцов солидарны во мнении и отмечают следующие преимущества каркасников:

  • экономия на отоплении – энергоэффективная технология доказала себя в действии, дом быстро прогревается и держит тепло лучше кирпичного строения;
  • быстрое строительство, большой выбор планировок и вариантов фасада – многие выбирают «дом под ключ», доверяя все работы специализированной фирме;
  • себестоимость ниже кирпичного коттеджа или дома из сруба.

Из нюансов эксплуатации чаще всего жильцы не довольны такими моментами:

  • низкая звукоизоляция и присутствие незначительных колебаний при ударе о стены;
  • необходимость эффективной вентсистемы, желательно с рекуперацией тепла;
  • сложности размещения тяжеловесных предметах на стенах – места фиксации лучше дополнительно усилить.

В целом, такая технология себя полностью оправдывает – достоинства сборных домов более значимы, чем их недостатки. Каркасное строительство имеет оптимальный баланс цены и качества. Если цена на постройку традиционных деревянных, кирпичных домов с каждым годом растет, то стоимость каркасников, ввиду растущей конкуренции на рынке, постепенно снижается.

Видео:ошибки каркасного строительства

Закладка Постоянная ссылка.

pro-karkas.ru

Каркасные дома для постоянного проживания: особенности строительства

Каркасная технология давно применяется для дачных или садовых домиков. Но в последние годы многие частные застройщики осознали преимущества и выбрали этот доступный вариант для строительства коттеджа. Чтобы получить надежный каркасный дом для постоянного проживания, нужно купить качественные материалы, грамотно составить проект и четко следовать всем правилам и требованиям.

Преимущества каркасного строительства

Возможно, вы еще сомневаетесь и планируете построить жилье из керамзитобетона, арболита или бруса. Важно знать, какими достоинствами обладают каркасные дома по сравнению с другими вариантами, ведь выбор материала и технологии строительства – самый важный вопрос на этапе планирования.

Доказанные временем преимущества:

  • Энергоэффективность. Стены каркасного дома имеют очень высокие показатели теплозащиты. Это достигается почти полным отсутствием мостиков холода. Кроме того, использование современных высокоэффективных утеплителей позволяет снизить затраты на отопление.
  • Низкая стоимость строительства. Каркасная технология наиболее доступна по цене и проста в монтаже. Кроме экономии на материалах, можно сэкономить на возведении дома своими руками.
  • Возможность строить в любой сезон. Зачастую самостоятельное строительство затягивается на длительное время. При возведении дома по каркасной технологии отсутствуют мокрые процессы, поэтому работы можно выполнять практически в любую погоду. Единственным исключением является дождь – в этом случае материал нужно беречь от намокания.

Основные особенности технологии

В строительстве дома из деревянного каркаса для несущих стоек, раскосов и обвязки используют брусья поперечным сечение 50х100 или 100х100.

Технология сборки каркаса дома для постоянного проживания:

  1. Основанием каркаса является нижняя обвязка, изготовленная из досок, брусьев или бревен. Она опирается на цокольное перекрытие или непосредственно на сам цоколь через слой гидроизоляции.
  2. Соединения элементов каркаса выполняются при помощи гвоздей, шурупов, скоб или шипов.
  3. Шаг стоек определяется расчетом жесткости каркаса, толщиной обшивки и размерами утеплителя. Для равномерности передачи нагрузки расстояние между стойками подбирается соответственно шагу балок перекрытия.
  4. Для пространственной жёсткости между стойками устанавливаются укосины. Если в небольших хозяйственных постройках их может заменить обшивка плитным материалом, то в одноэтажных каркасных домах для постоянного проживания установка укосин обязательна.
  5. В местах врезки оконных и дверных проемов устанавливаются дополнительные бруски.
  6. Верхняя обвязка закрепляется на стойках при помощи прямых шипов. На нее монтируются балки перекрытия, на которые затем укладываются стропила.

Опоры для перегородок могут быть устроены разными способами:

  • с помощью дополнительных брусьев, уложенных между лагами пола, на которые затем опирают вертикальные стойки, составляющие основу внутренних стен.
  • стойки внутренних стен опираются на пол или на прикрученную к нему доску.

Для наружной обшивки стен дома для круглогодичной эксплуатации применяется обрезная доска, ОСП, асбестоцементные плиты, или фанера.

Теплоизоляционный материал укладывается внутри каркаса и покрывается с наружной стороны ветрозащитной мембраной, защищающей дом от продувания и атмосферной влаги. Если в качестве наружной отделки выбран «мокрый фасад», то ветрозащита не требуется.
В качестве утеплителя может применяться базальтовая вата, пенопласт, эковата, напыляемый пенополиуретан, стекловата.

С внутренней стороны на утеплитель укладывается мембранная пароизоляция, поверх которой устраивается обшивка. Мембрана служит преградой для водяных паров, защищая каркас и утеплитель от влаги и обеспечивая при этом достаточную воздухопроницаемость.

Особенности возведения круглогодичного дома

Перед принятием окончательного решения возникает множество сомнений и вопросов, касающихся деталей строительства дома для проживания семьи. Насколько оправдан выбор каркасной технологии для возведения постоянного жилья? Есть ли какие-то «подводные камни»? Чтобы развеять сомнения, следует прояснить все нюансы строительства зимнего каркасного дома.

Фундамент – основа дома

При подготовке к строительству важно уделить внимание вопросу выбора фундамента. Не рекомендуется для капитальных строений использовать фундаменты мелкого заложения и столбчатые, они больше подойдут для дачи. Для круглогодичного жилья стоит рассмотреть ленточный с глубиной заложения ниже уровня промерзания или свайно-винтовой фундамент.

Ленточный фундамент возводится поэтапно:

  1. Место строительства подготавливается: очищается от мусора, снимается плодородный слой и выравнивается площадка.
  2. С помощью кольев и веревки делается разметка фундамента
  3. Выкапывается траншея под будущие размеры фундамента и на ее дне устраивается песчаная подушка.
  4. Формируется опалубка необходимых размеров, устанавливается арматура и заливается бетонной смесью до намеченного уровня.
  5. Опалубка простукивается с наружной стороны для осадки смеси, при этом поверхность бетона выравнивается мастерком или правилом.
  6. Для созревания смесь оставляют на 3-4 недели, периодически смачивая верхний слой бетона с целью предотвращения растрескивания.

Технология монтажа свайного фундамента значительно проще, но есть вероятность попасться на недобросовестных продавцов свай. Кроме того, отзывов о капитальных домах, простоявших на сваях более десяти лет, мало, так как массово строить их стали не так давно.

Установка свай происходит следующим образом:

  1. Выполняется разметка фундамента, обозначаются места установки свай.
  2. Сваи заглубляются ниже уровня промерзания и строго вертикально с проверкой отвесами, как во время установки, так и после нее.
  3. Выкручивать сваи, если их перекрутили, уже нельзя.

Преимущество свайного фундамента в том, что он позволяет возвести дом на любых грунтах, даже в местах, близких к оврагам и берегам рек.

Материалы стен и их теплопроводность

Существуют различные варианты каркасной конструкции стен:

  • Каркас с обшивкой ДСП, OSB-плитами, прочими листовыми материалами или доской;
  • Возведение стен при помощи готовых СИП-панелей.
Стены на основе сип-панелей

Такая разновидность готовых строительных элементов привлекает высокими теплозащитными свойствами. Сопротивление теплопередаче характеризует СИП-панель как наиболее подходящую для возведения ограждающих конструкций жилого дома. Для плит с толщиной теплоизоляции в 100 и 150 мм сопротивление теплопередаче составляет 2,73 и 3,95 м2°C/Вт соответственно, что значительно превышает показатели стен даже большей толщины из пенобетона, кирпича и бруса.

При использовании сип-панелей толщина стен каркасного дома для зимнего проживания чаще всего лежит в диапазоне 174-224 мм, без учета внутренней и внешней отделки.

Дома с обшивкой каркаса другими материалами

Чтобы оценить сопротивление теплопередаче стен с обшивкой сайдингом, обрезной доской или разнообразными плитными материалами, необходимо принимать в расчет теплопроводность составляющих стену слоев. То есть, в этом случае главную роль играют характеристики материала, применяемого в качестве теплоизоляции.

Для всесезонных домов толщина такой конструкции стен составляет в среднем 182-200 мм с учетом обшивки.

Утепление каркасного дома для круглогодичного проживания

При строительстве в регионах с суровым климатом можно сделать дополнительное фасадное утепление каркасного коттеджа. Есть множество вариантов реализации такого решения, повышающего сопротивление теплопередаче ограждающих конструкций.

Такой простой прием, как оштукатуривание уже заметно увеличит теплозащитные характеристики стен. Для надежного сцепления с поверхностью стены раствор следует укладывать с использованием специальной сетки.

Навесные фасады – очень эффективное решение для улучшения теплозащитных характеристик. Наиболее распространенный вариант такого утепления –отделка сайдингом с укладкой минераловатной теплоизоляции. Для этого сооружается каркас из металлического профиля, отступающий от стены на расстояние 50-100 мм. В получившийся таким образом зазор укладывается утеплитель.

Дома каркасные для зимнего проживания: обустройство крыши

Наиболее популярная конструкция кровли – двускатная с уклоном 35-45 градусов. К выбору угла наклона крыши следует подойти с особенной ответственностью. На плоской кровле может скапливаться снег, усиливая тем самым нагрузку. Большие углы увеличивают парусность, в результате чего крыша во время сильного ветра может сдвинуться.

Простой в исполнении, но достаточно эффективный способ утепления нежилого чердака –слой древесных опилок или керамзита. Такой прием обойдется недорого, но заметно уменьшит теплопотери внутренних помещений.

Тепловая инерция

Стены деревянного каркаса отличаются малой тепловую инерцией, так как все используемые материалы имеют низкую теплоемкость.

Чтобы улучшить комфорт проживания в каркасном доме зимой, можно добавить массив теплоемкого материала во внутренний отапливаемый объем здания. В качестве такого инерционного элемента может выступать кирпичная печь или утепленный с наружной стороны фундамент.

Что делать с «эффектом термоса»

Каркасник, выполненный в строгом соответствии с технологией, имеет надежную изоляцию в виде паро- и гидрозащитной мембран. Таким образом, внутреннее пространство дома заключено в так называемый «термос», из которого избыточная влажность должна удаляться вместе с воздухом системой вентиляции.

Вентиляционная система каркасного коттеджа – очень важный вопрос, от которого зависит влажностный режим внутреннего жилого пространства.

Дополнительная звукоизоляция каркасного дома

Конструкции каркасного строения хорошо противостоят воздушному шуму, благодаря внутреннему заполнению в виде поглощающего звуки утеплителя. Но ударный и структурный шум – уязвимое место домов из деревянного каркаса.

При желании улучшить звукоизоляцию коттеджа необходимо использовать упругие прокладочные материалы, такие как синтетические каучуки, пенополиуретан и прочие. Главное, иметь ввиду, что более упругие материалы лучше всего гасят ударный шум.

Бороться со структурным шумом намного сложнее, но эту задачу также можно решить уменьшением жесткости связей поверхностей, воспринимающих и передающих шум прочим элементам конструкций. Это реализуется при помощи упругих прокладок и виброподвесов.

Видео: каркасный дом внутри

Закладка Постоянная ссылка.

pro-karkas.ru

Технологии строительства каркасного дома

Каркасная технология строительства объединяет дома, в основе которых лежит каркас – жесткая конструкция из дерева или металла. Главное преимущество таких зданий – быстрота возведения. Они подходят для любого грунта и климата. Небольшой вес строения — повод сэкономить, сделав фундамент малого заглубления. Если вы все еще сомневаетесь, стоит ли строить каркасный дом или лучше отдать предпочтение каменному, изучите особенности технологии, виды строительства, преимущества и недостатки.

Виды каркасных домов

По классической технологии сначала собирают каркас из верхний и нижней обвязок, вертикальных стоек и поперечных балок, затем обшивают его листовыми материалами, утепляют, делают внутреннюю отделку. Утеплитель монтируется враспор в промежутки между стойками. Шаг стоек делают чуть меньше, чем ширина листов утеплителя, чтобы обеспечить плотное прилегание без щелей.

Выделяют несколько видов каркасных домов:

  1. Дома из SIP-панелей (канадские).
  2. Технология «Платформа».
  3. Каркасно-щитовые дома по немецкой технологии.
  4. Каркасно-рамочные, в том числе фахверковые.
  5. Каркасные дома с ДОК.

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри, которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэтому дома, построенные с ее помощью, часто называют «канадскими».

Недостатки: проект должен предусматривать систему принудительной вентиляции, иначе будет образовываться конденсат. Использование готовых заводских панелей значительно дороже, чем обычное утепление и монтаж ОСП.

Технология «Платформа» — сборка стен на полу

Щиты для стен собирают в горизонтальном положении на плоскости пола, который служит платформой, а затем поднимают. Иногда обшивка тоже крепится, пока щит лежит. Чтобы каркас не перекашивался, делают укосины — дополнительные наклонные подпорки.

Укосины врезают под углом в верхнюю и нижнюю обвязки, для прочности прибивают к каждой вертикальной стойке. Если стены делают из плитного материала, то конструкция получается достаточно жесткой, тогда укосины ставят временно, а потом убирают. Щиты для второго этажа собирают на перекрытии. Такая «послойная» сборка позволяет обойтись без строительных лесов.

Каркасно-щитовые дома по немецкой технологии — практичность и энергоэффективность

Немецкий вариант каркасно-щитовых домов — рекордные сроки строительства и готовые стеновые панели. Большие щиты полностью собирают на заводе и привозят на стройку уже со вставленными окнами, обшивкой и даже с проложенными коммуникациями.

Однако размеры панелей требуют для транспортировки мощную технику, которая не всюду в состоянии проехать и развернуться. Другой недостаток — сложность контроля качества панелей со стороны заказчика при их производстве на заводе.

К достоинствам таких домов, помимо быстрого возведения, относят энергоэффективность. Практичные немцы учитывают затраты не только на строительство, но и будущую эксплуатацию. Если зима окажется морозной, то стоимость обогрева загородного дома выльется в значительную сумму, поэтому строение должно хорошо «держать» тепло.

Каркасно-рамочные и фахверковые дома — монтаж утеплителя в «раму»

Каркасно-рамочный способ — возведение каркаса из бруса и досок, которые образуют «рамы» для монтажа обшивки и утеплителя. При выполнении внутренней отделки есть возможность спрятать коммуникации в стены, но это же оборачивается минусом, если впоследствии понадобится переделка. На передний план выходит «человеческий фактор», так как готовых щитов нет, пирог стен полностью собирается вручную.

Фахверковые дома отличает характерный каркас с наклонными балками, который виден снаружи и выделен цветом. Традиции фахверка родом из средневековья, но тогда пространство между брусьями заполняли камнем и глиной, а сегодня для домов в этом стиле характерны большие площади остекления.

Основная нагрузка приходится на каркас, которому наклонные элементы придают жесткость, поэтому стекло для заполнения пространства между балками используют, не опасаясь, что оно лопнет.

Для каркаса обычно берут клееный брус, он не деформируется и не трескается. Толщина бруса зависит от требований к толщине теплозащитного слоя.

Фахверк обладает всеми достоинствами каркасного дома: малым удельным весом, отсутствием усадки, но плюс к этому — оригинальным внешним видом. Однако эстетическая привлекательность имеет обратную сторону: разработка индивидуального проекта в этом стиле обходится дороже, чем для традиционного «каркасника».

Каркасные дома с ДОК

Использование двойного объемного каркаса устраняет мостики холода, позволяет строить теплые дома для круглогодичного проживания высотой до 5 этажей. Вертикальные стойки располагаются со смещением в шахматном порядке. Утеплитель укладывают в два слоя, полностью устраняя щели.

ДОК — каркас повышенной прочности, позволяет увеличить нагрузку на перекрытия. Технология делает возможным проектировать дома сложной конфигурации.

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

  • крепления обвязок;
  • места врезки укосин;
  • силовые элементы дверных и оконных проемов;
  • узлы перекрытий;
  • каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева». Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

  • двускатная;
  • вальмовая;
  • мансардная.

Популярные кровельные материалы:

  • асбоцементный шифер;
  • листовая сталь;
  • металлочерепица;
  • ондулин (битумный шифер).

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

  1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
  2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
  3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
  4. Использование мелкозаглубленных фундаментов.
  5. Возможность строительства на сложных грунтах.
  6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
  7. Всесезонность строительных работ.
  8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

  1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
  2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
  3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
  4. Низкая шумоизоляция.
  5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
  6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.

Видео: как построить каркасный дом

В этом видео ускорено показаны все этапы строительства дома по каркасной технологии.

Закладка Постоянная ссылка.

pro-karkas.ru
