Стык крыши дома и крыши – Как сделать крышу на пристройке к дому

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

1. На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
2. Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
3. Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

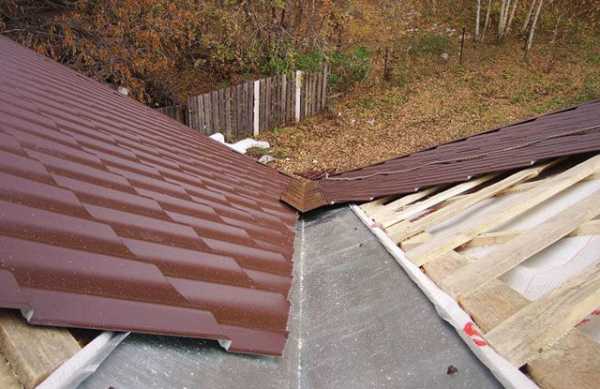

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

1. Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
2. Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
3. Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
4. Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
5. Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Для разметки линии разреза можно воспользоваться малярным шнуром марок KARPO, Irwin, INTERPOOL MT-2507 или STAYER.

Установка разжелобка под ондулин:

1. Отдельные куски материала для ендовы крепятся с перекрытием в 15 см с помощью саморезов в верхних углах каждого фрагмента.
2. Края разжелобка проклеивают уплотнительной лентой.
3. Кровельное покрытие вдоль углового элемента подрезают, а затем прибивают в каждую волну максимально удаленно от середины желоба.

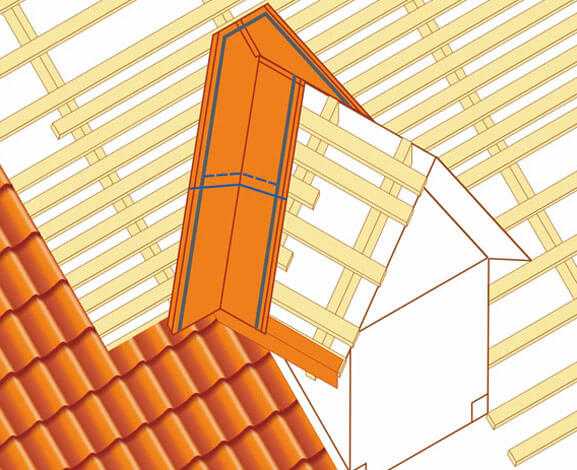

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

1. Возле мансардного окна набивают обрешетку.
2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
3. Размечают место изгиба в нижней части желоба.
4. Отгибают надрезанные участки в противоположную бортикам сторону.
5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
6. Края уплотняют лентой.
7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками. Важно лишь вооружиться некоторыми знаниями и инструментами.

kryshadoma.com

Ендова крыши — схема, устройство и монтаж (видео, фото)

Чем выше сложность конструкции крыши, тем больше различных элементов она включает. Классическая двухскатная кровля состоит всего лишь из двух скатов, в месте соединения которых образуется наружное ребро – конек. Многощипцовые же варианты, имеющие больше одного конька, образуют помимо наружных еще и внутренние углы между плоскостями, которые называются ендовами. Многие неопытные строители задаются вопросом, что такое ендова на крыше и как ее правильно сделать. Эта статья расскажет об особенностях устройства и монтажа этого конструктивного элемента, которые влияют на эксплуатацию всего сооружения.

Содержание статьи

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги.

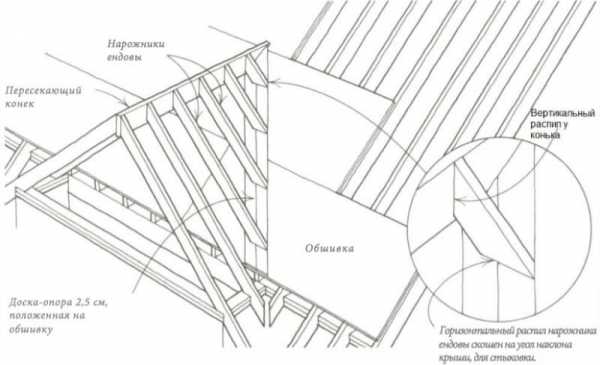

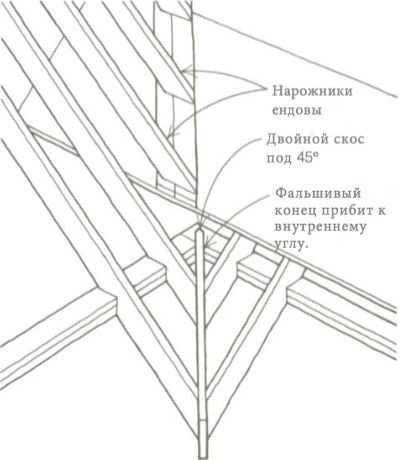

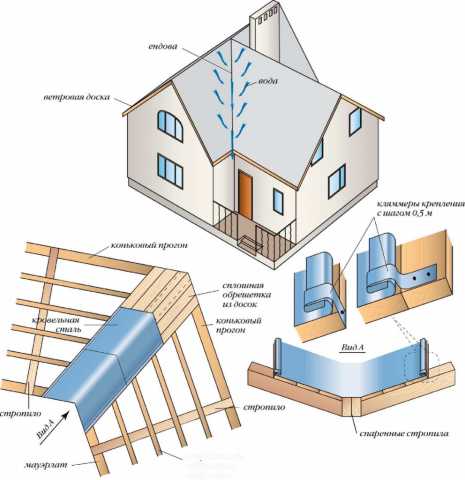

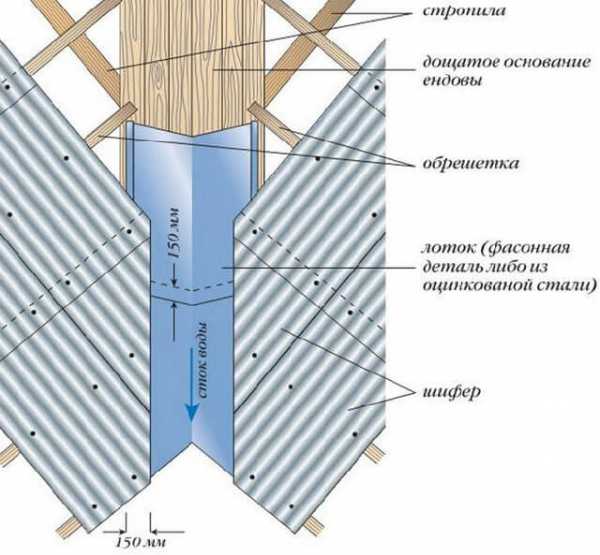

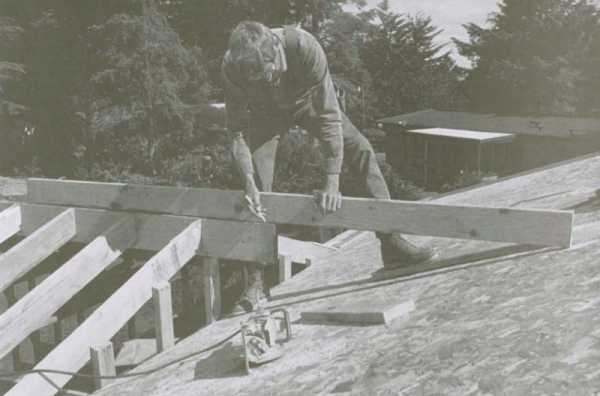

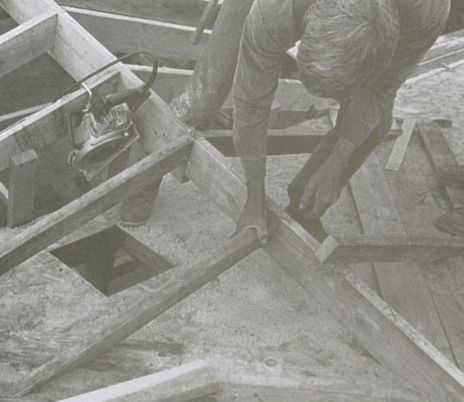

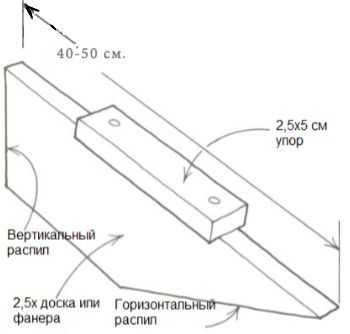

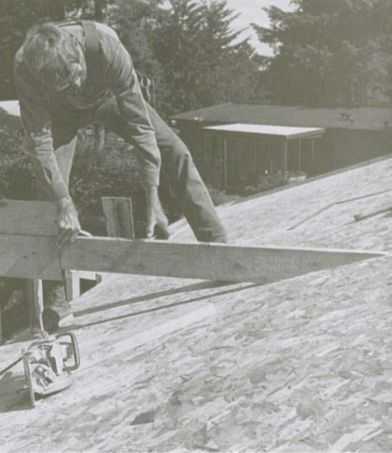

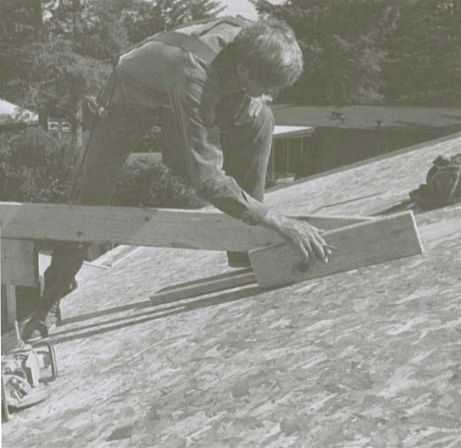

Конструкция ендовы

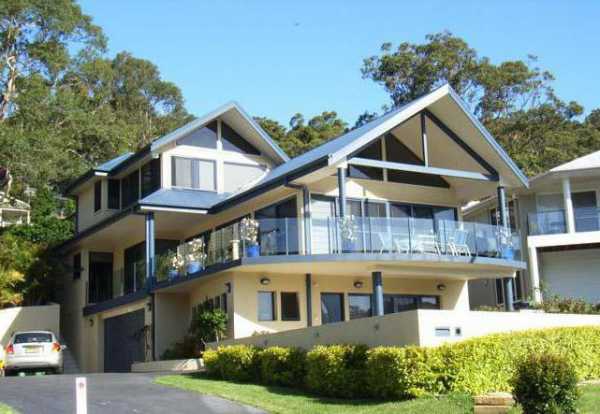

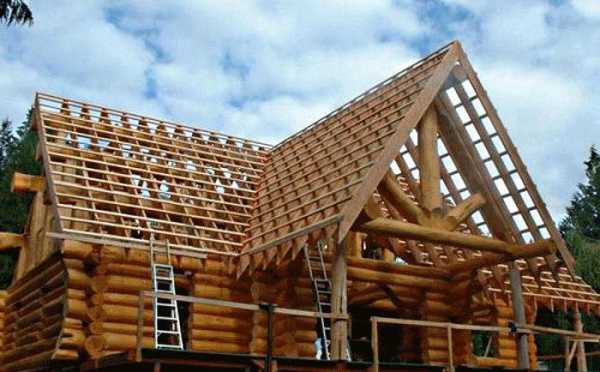

Особенности строения многощипцовой крыши

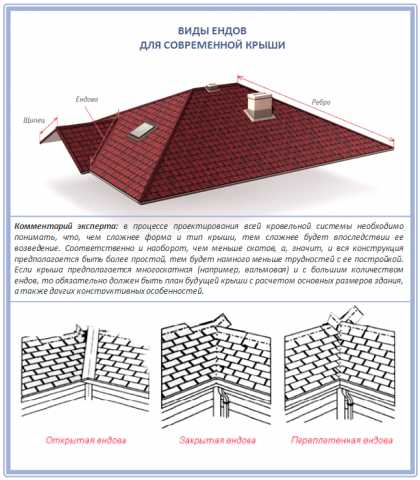

Виды

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

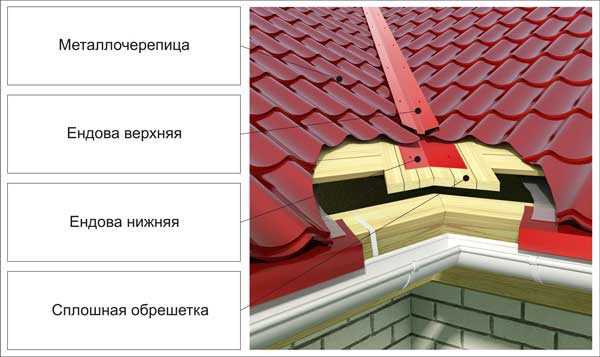

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Виды ендовы

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек. При создании проекта важно верно рассчитать нагрузку, которой она будет подвергаться. К примеру, керамическая черепица обладает гораздо большим весом, чем профнастил, поэтому для нее необходимо дополнительное усиление обрешетки.

Требования к материалам и комплектующим

Ендовой также называют специальную планку для оборудования внутренних углов между скатами кровли. Для каждого кровельного материала изготовляются специальные комплектующие для защиты разжелобка от проникновения влаги. Ендовы для профнастила, кровельной стали и металлочерепицы представляют собой уголки, а доборные элементы для черепицы напоминают полукруглые желоба. Главное, чтобы материал, из которого они изготавливаются соответствовали следующим требованиям:

• Доборные элементы должны подбираться в соответствии с кровельным материалом, которым укрывается кровля.
• Материал, из которого изготавливаются доборные элементы должен обладать высокой устойчивостью к влаге, чтобы защитить зазор между кровельным материалом от проникновения влаги.
• Доборные элементы, используемые для оборудования разжелобка должны обладать высокой механической прочностью и долгим сроком службы.

Интересно, что раньше производители не выпускали специальных доборных элементов для оборудования разжелобка, поэтому застройщики применяли для этих целей различные подручные средства и остатки кровельного материала. Сейчас производятся надежные и эстетичные ендовы, подходящие к любому цвету и типу покрытия.

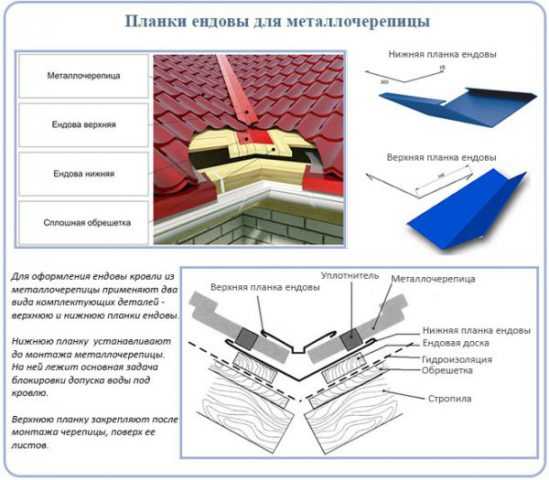

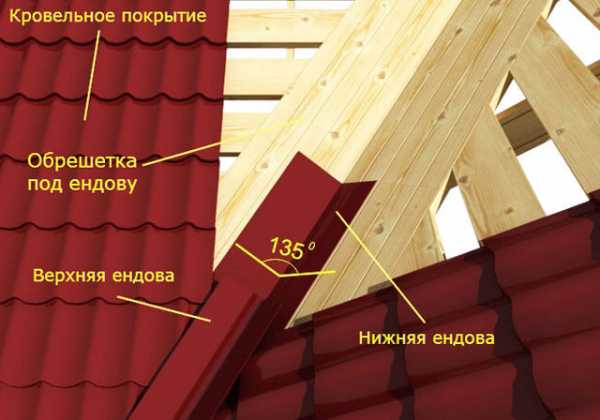

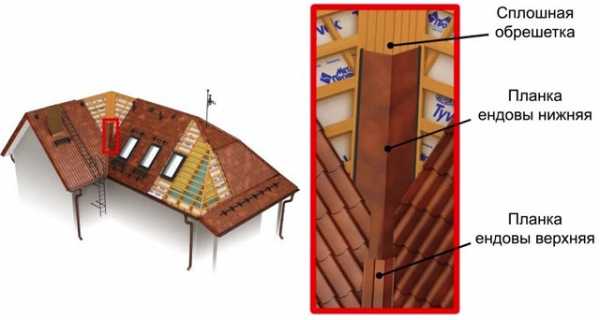

Ендовные планки для металлочерепицы

Технология установки

Многие неопытные кровельщики не знают, как правильно сделать ендову, чтобы избежать протечек в процессе эксплуатации кровли. На самом деле это достаточно простой технологический процесс, который выполняется в процессе настила кровельного покрытия. Установка ендовы выполняется с помощью шуруповерта, саморезов, ножниц для металла, гидроизоляционной пленки, герметика и специальной планки. Монтаж выполняется следующим образом:

1. Сначала в месте, где крепится ендова крыши, там схема крепления обрешетки усиливается дополнительными элементами. Оптимально будет смонтировать на этом участке сплошную обрешетку из обрезной доски размером 40х150 мм.
2. Поверх сплошной обрешетки укладывается гидроизоляция. Чтобы сделанный подкладочный ковер надежно защищал от протечек, материал укладывается в несколько слоев.
3. Затем поверх гидроизоляции с помощью шуруповерта и оцинкованных саморезов к обрешетке прикрепляется внутренняя планка разжелобка.
4. После настила кровельного материала, зазор там, где стыкуются скаты, обильно промазывают герметиком, а затем закрывают декоративным уголком, фиксируемым с помощью кровельных саморезов со специальными прессшайбами.

Учтите, что только ендовая кровля, смонтированная согласно технологии, надежно защищает от атмосферных осадков, а также не поддается деформации при увеличении нагрузки.

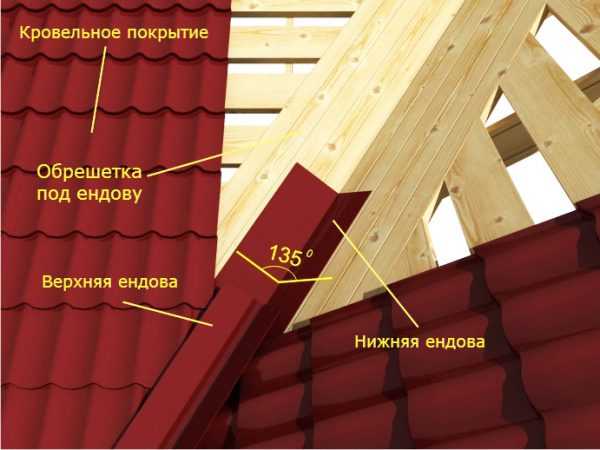

Схема крепления ендовы

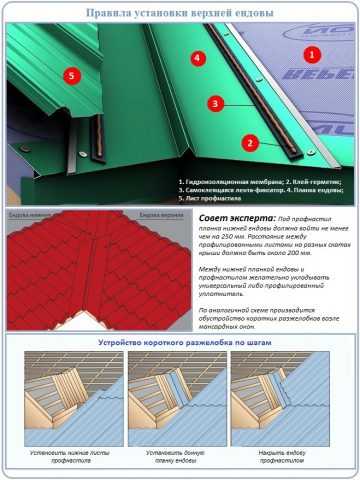

Правила крепления верхней планки

Правила крепления нижней планки

Видео-инструкция

krovlyakrishi.ru

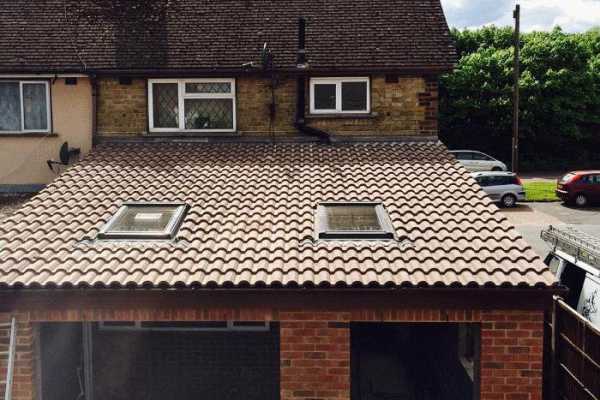

Односкатная крыша сделать пристройка к дому

Купили готовый уютный дом, но так не хватает веранды? Или открытой летней террасы? Или машину негде поставить, а потому так хотелось бы присоединить гараж? Тогда закатывайте рукава и смело беритесь за дело! На самом деле односкатная крыша пристройки к дому не намного сложнее обычной, и во всем при желании можно разобраться.

Главное только знать нужные технические нюансы, правильно рассчитать все нагрузки и грамотно соединить кровлю пристройки с кровлей дома. Для чего мы и подготовили для вас эту статью, особое внимание уделив подробным мастер-классам.

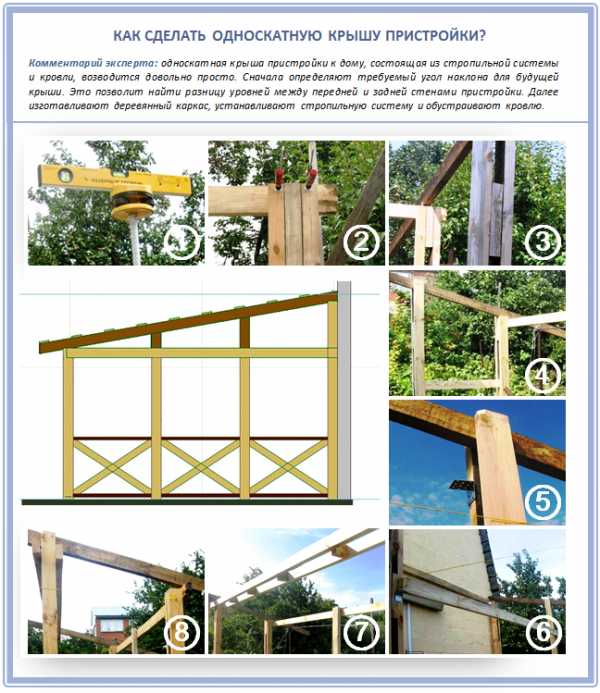

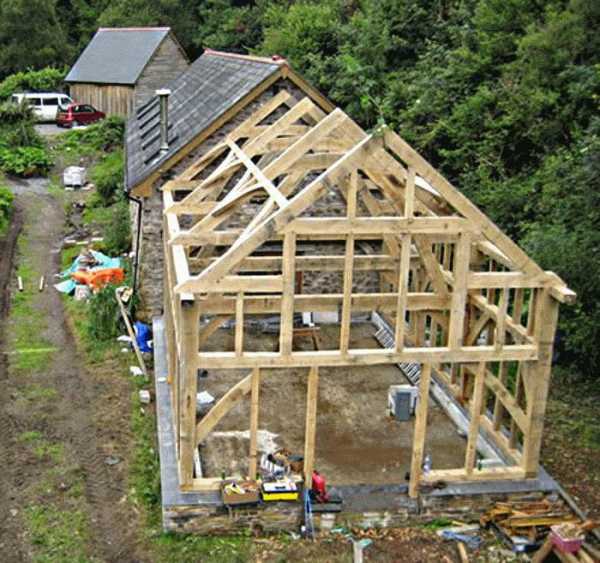

Итак, наше главное задание – односкатная крыша пристройки к дому и все, связанное с ней. И для начала мы советуем вам сделать такие первые шаги.

Шаг 1. Изучите имеющийся материал

Вам дом уже построен, или пока существует только в планах? Из какого материала стены? Насколько тяжелой будет крыша? Будем ли мы ее соединять с кровельным покрытием дома или прямо со стеной?

Вот замечательный пример подобного строительства, который поможет вам составить в голове какую-то общую картину:

Шаг 2. Сделайте подробный эскиз того, что должно получиться в итоге

План односкатной крыши обязателен, несмотря на то, что эта конструкция кажется очень простой. И особенное внимание нужно уделить эскизу примыкания к стене: где и что будет находиться, чем все это будет закреплено и насколько надежно все в итоге получится. Продумайте все до мелочей – дело-то серьезное.

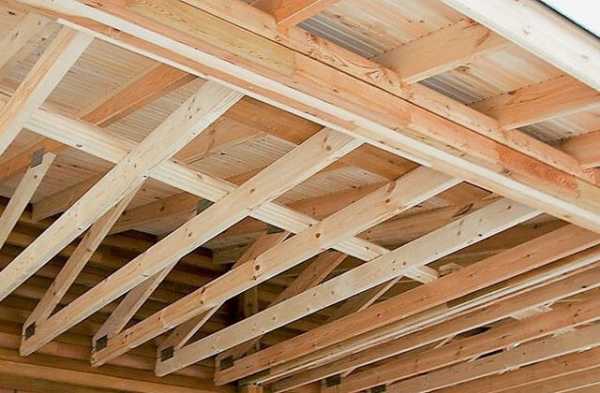

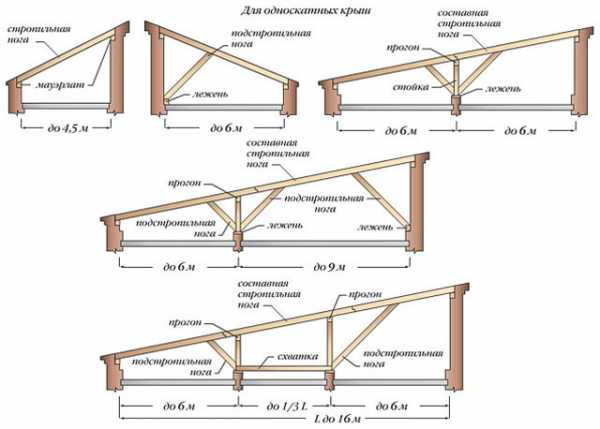

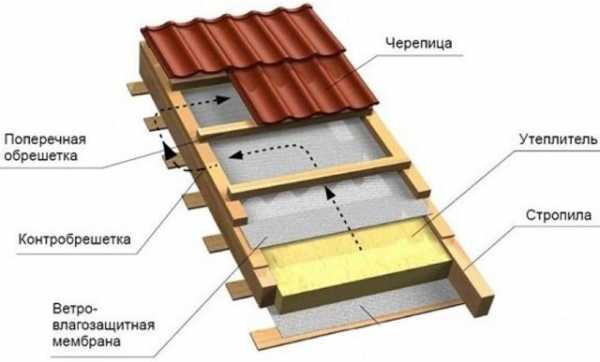

Шаг 3. Определитесь с конструкцией стропил и кровельным материалом

Делать это нужно на начальном этапе, а не по ходу и ни в коем случае не на глаз. Вы должны быть на 100% уверены, что готовая крыша выдержит и покрытие, и снег, и ветер, а не полагаться на то, что изначально планировался фальц, но и шифер не такой уж тяжелый. Ведь ваш вес крыша выдерживает… На самом деле все это чревато полным разрушением пристройки уже в первую снежную зиму.

И переходите к делу!

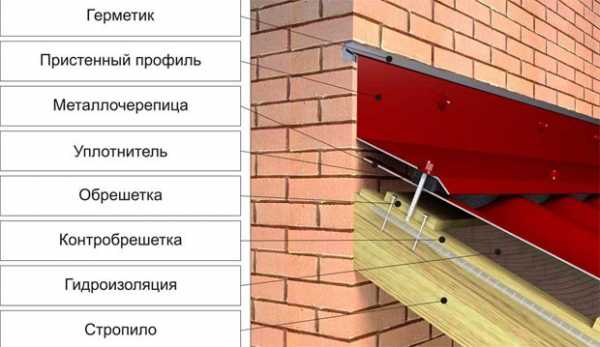

Стыковка кровли с стенами может быть двух видов – верхняя и боковая. Т.е. тот же гараж вы имеете возможность пристроить так, чтобы его задней стеной была стена дома и так, чтобы ею стала боковая стена.

А потому сама кровля будет примыкать к такой стене или строго горизонтально, или под наклоном. Естественно, в каждом из способов есть свои плюсы и минусы.

Способ №1. Рейка

Если стена дома уже стоит, как есть, тогда в ней вам нужно будет проштробиль небольшую канавку – на 2,5 см. В нее вы вставите специальный уплотнитель, который идет вместе со стыковой планкой. Он должен входить в канавку плотно. Но штробить нельзя панельные стены, которые от подобных затей значительно слабнут.

Теперь закрепляем уплотнитель при помощи саморезов или дюбелей, для деревянной и кирпичной поверхности соответственно. Этот же уплотнитель крепится к кровле при помощи таких же саморезов – нужно ввернуть их в верхнюю волну. В итоге планка должна быть внахлест на 10 см, а штробу замазываем силиконовым герметиком.

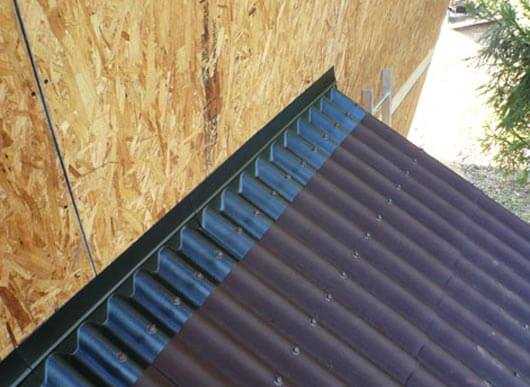

Если же односкатная кровля пристройки примыкает с боковой стороны, тогда делайте так: крайний кровельный лист подрезаем и подгибаем так, чтобы сам подгиб был не менее 40-50 мм. Планка будет закрывать загнутую часть листа, а поверх нее установите фасонный элемент.

Способ №2. Флэшинг

Этот способ более щадящий для стен из кирпича или блоков. Для него нужна пластичная  мастика и геотекстиль, которые делают стык прочным, эластичным и долго сохраняющим свои свойства. Причем с флэшингом вы легко справитесь самостоятельно:

• Шаг 1. Тщательно подготовьте поверхность стены. Так, если это бетон – покройте праймером, если кирпич – оштукатурьте, все другие более гладкие поверхности – обезжирьте. Все крупные щели и стыки замажьте.
• Шаг 2. Наложите первый слой мастики и разровняйте.
• Шаг 3. Прижмите готовый кусок геотекстиля.
• Шаг 4. Снова нанесите слой мастики.
• Шаг 5. Подождите 3 часа, и нанесите еще один слой.

Как только полностью высохнет последний слой (а это не менее суток), можете переходить к цветной мастике, которая визуально сольется со стеной дома.

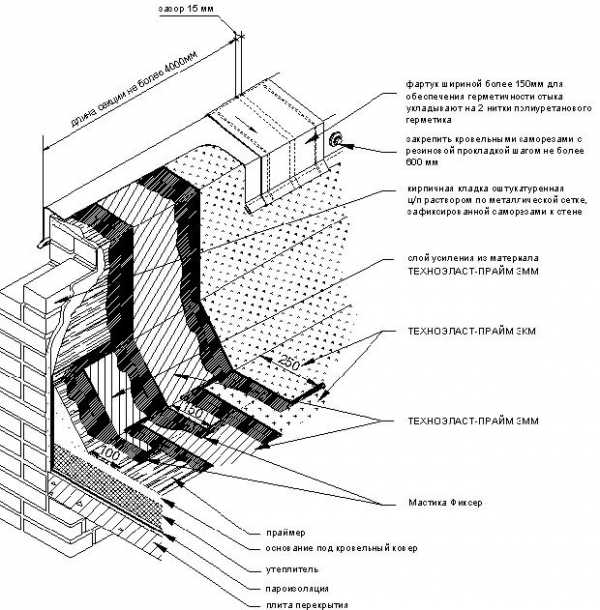

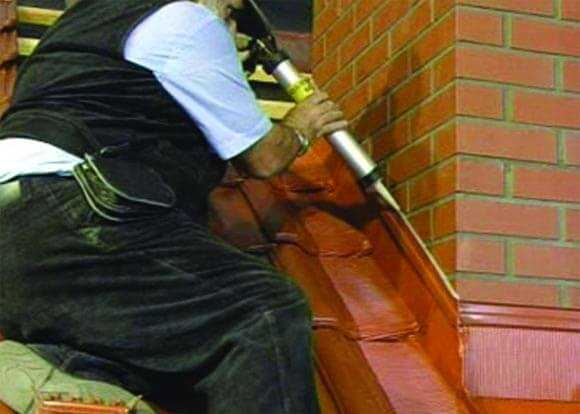

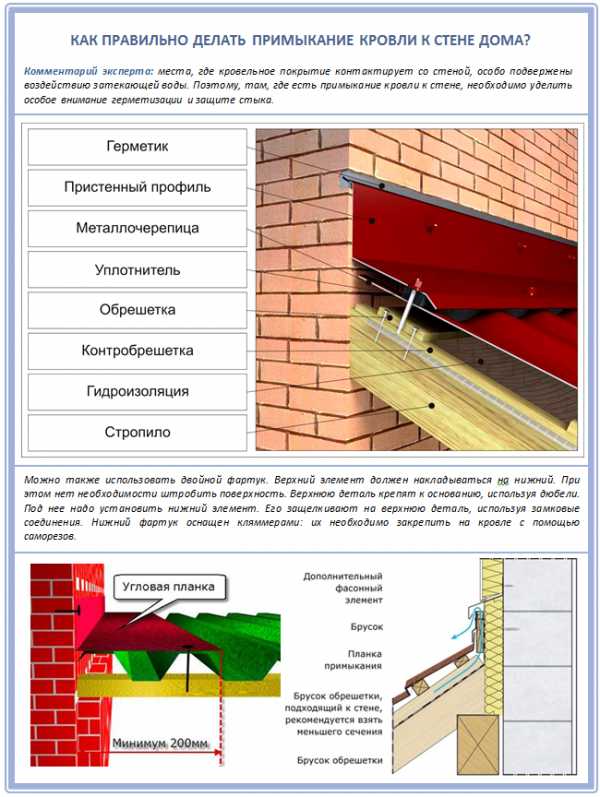

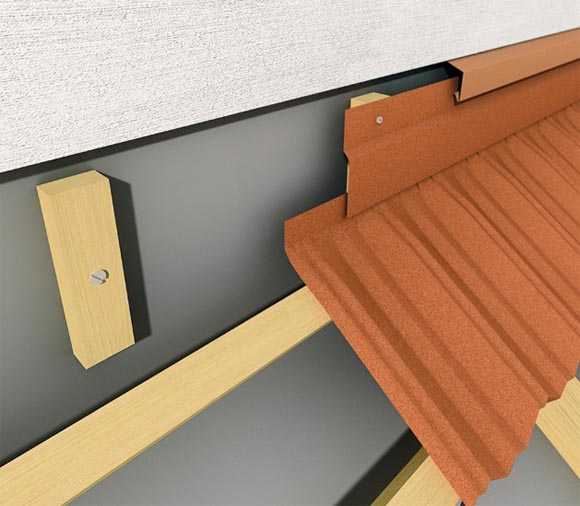

Самое уязвимое в плане протечек место – примыкание такой крыши к стене. Больше всего в местах примыкания скапливается вода, мусор, листва и грязь. Из-за чего зимой здесь больше всего задерживается снег, давит своим весом и вызывает протечки из-за таяния.

Вот почему обязательно нужно ставить в таких местах специальные фартуки из оцинкованной кровельной стали:

Если вы планировали пристройку еще на стадии проектирования дома, тогда фартуки крепятся гвоздями к деревянным пробкам, которые  будут вмонтированы в стену еще на этапе строительства, или к бруску, который закреплен уже на готовой стене.

Идеален фартук из кровельной черной жести, которая два раза с обеих сторон обработана олифой и окрашена. Чтобы узел не протекал, фартук нельзя ставить без ниши, просто плотно прижав его к стене. Дело в том, что солнце обязательно нагреет этот элемент, который изменит свои размеры из-за температурного режима и выгнется. Эту проблему легко решает монтаж фартука в нишу либо штробу, где любые неплотности будут прикрыты материалом стены.

А фартук с капельниками, которые выпущены за стены, защищает такую крышу от дождя еще лучше. Здесь вода не стекает по стене, а отводится в стороны по капельникам.

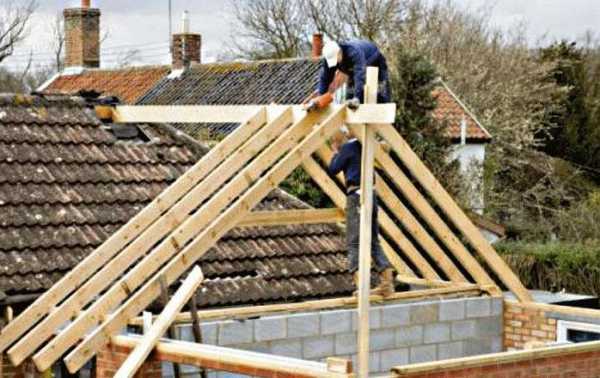

А вот это – уже далеко не самая лучшая затея. Куда проще изначально сделать крышу дома ломаной, и под ней разместить и беседку, и террасу, и любую пристройку.

Но раз уж дом построен, а о дополнительных наружных помещениях никто не подумал, тогда лучше присоединить односкатную крышу к стене дома, но ниже по высоте, чем находится уже имеющийся скат.

В качестве ответа на этот вопрос мы подготовили для вас подробные мастер-классы. Заметим только сразу, что для пристроек с односкатной крышей лучше всего использовать то же покрытие, что и на доме, чтобы сохранить эстетическое единство, либо металлические листы с двойным лежачим фальцем.

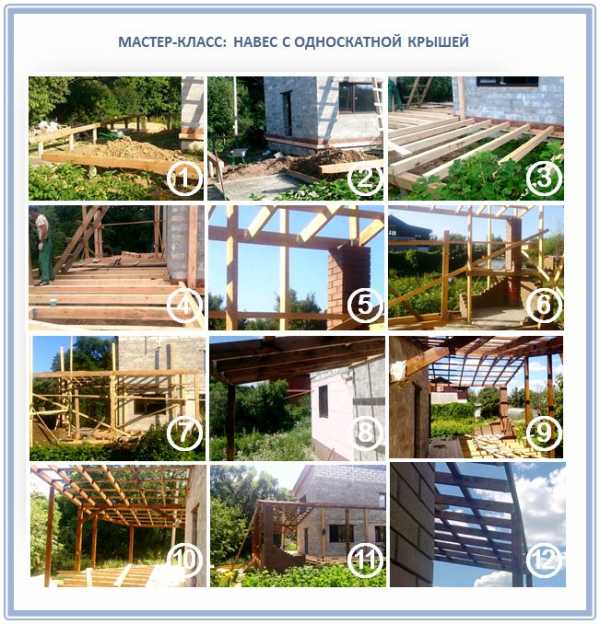

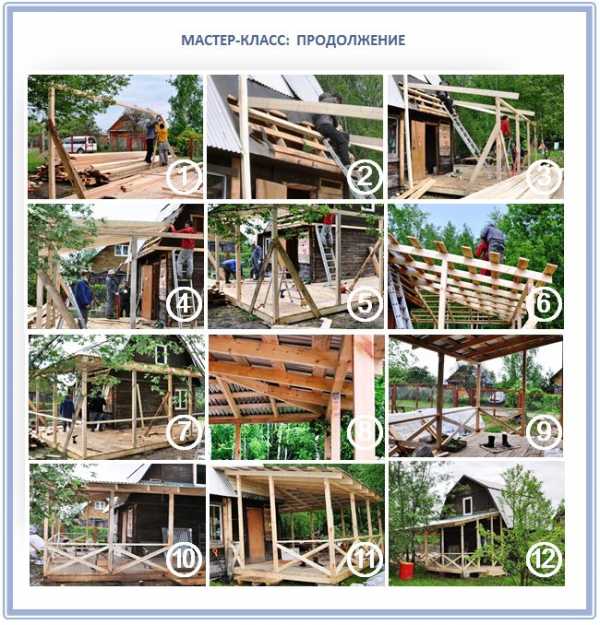

Вариант #1 – как пристроить беседку к дому?

Итак, ширина крыши для этой для террасы – 4 метра.

• Шаг 1-2. Заливается фундамент. Для этого асбестовые трубы вкапываем в землю на 1,5 метра, и монтируем в них шпильки.
• Шаг 3-4. Делаем обвязку будущей террасы, из строганной лиственницы 15х15 см.
• Шаг 5-6. В углу будущей террасы заливается фундамент под барбекю.
• Шаг 7-12. По всему периметру на шпильки крепим брус, и на него уже устанавливаем каркас.

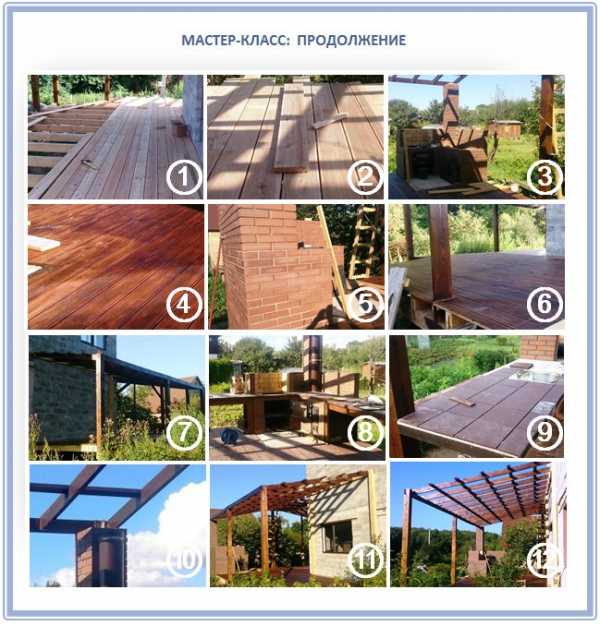

• Шаг 1-7. Выкладываем пол, оставляя щели по 6 мм. Обрабатываем древесину и террасную доску воском цвета палисандра.
• Шаг 8-9. Собираем стены беседки так, чтобы получилось два входа.
• Шаг 10-12. Строим лестницу и барбекю со столешницей.

Как видите, ничего сложного:

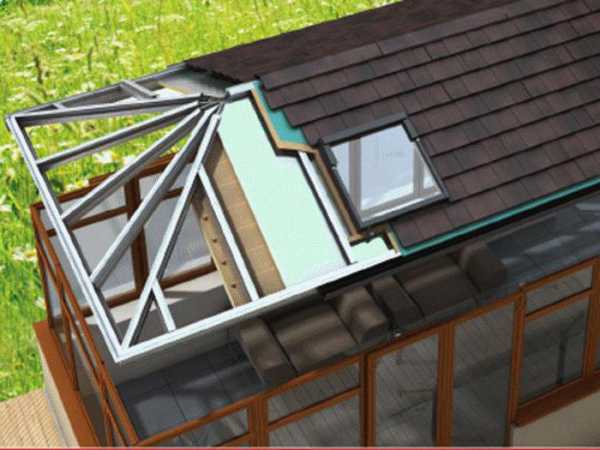

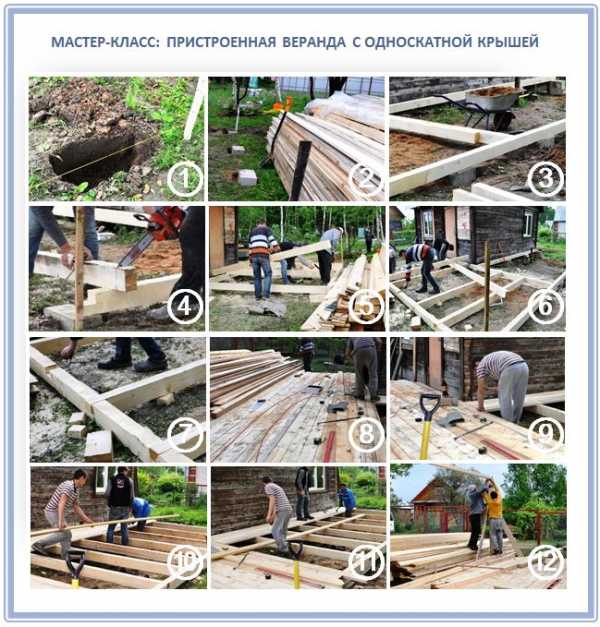

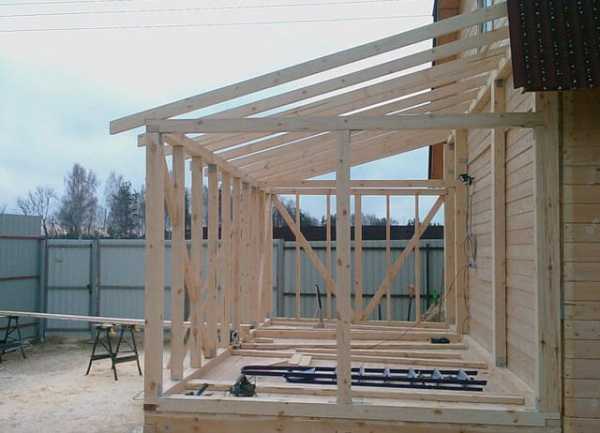

Вариант #2 – как пристроить веранду с односкатной крышей

Если вам не до строительства печей, а к дому хотелось бы пристроить просто светлую веранду, тогда все будет еще проще. Заметьте, что в этом проекте односкатную крышу пристройки пришлось соединять со стропильной системой крыши дома, т.к. та оказалась слишком близко к земле. Рискованный шаг, но для дачного домика сойдет.

Размеры такой веранды получились в длину 3 метра, а в ширину – 4,2 метра. Высота – 2,5 м, а уклон односкатной крыши всего 10°.

• Шаг 1. Прозрачное кровельное покрытие подсовываем прямо под срез ондулина на крыше дома.
• Шаг 2. Для обрешетки используем доски-дюймовку в 20 мм толщиной.
• Шаг 3. Фундамент для такой террасы делаем столбчатый: в каждую трубку вставляем скручиваем рубероид и вставляем в его три сваренных между собой арматурных прута по 8 мм. Далее заливаем бетоном.
• Шаг 4. Крепить поликарбонат нужно через волну, для чего применяем специальные пластмассовые вставки.

Другое покрытие здесь использовать нельзя. Ведь, здесь односкатную крышу практически зацепили на крыше дома, тем самым значительно увеличив нагрузки на одну из стен. А потому кровельное покрытие уже может быть только очень легким, чтобы не доставить еще больших проблем. А современный поликарбонат в этом плане – замечательное решение.

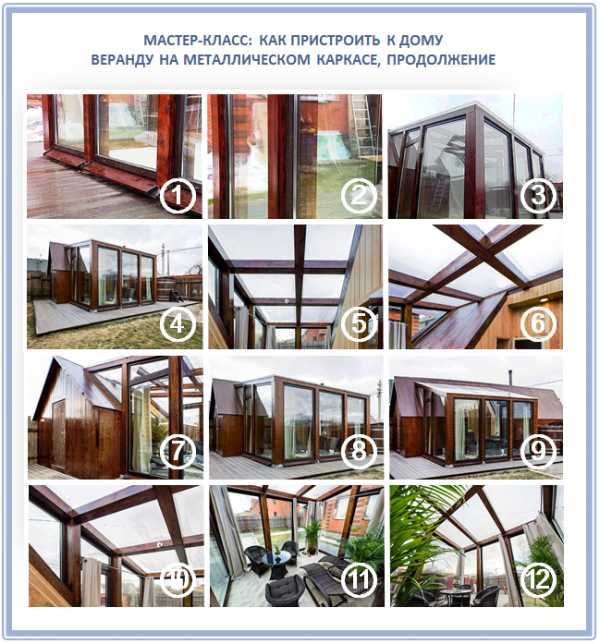

Пристроить можно также закрытую веранду, как здесь:

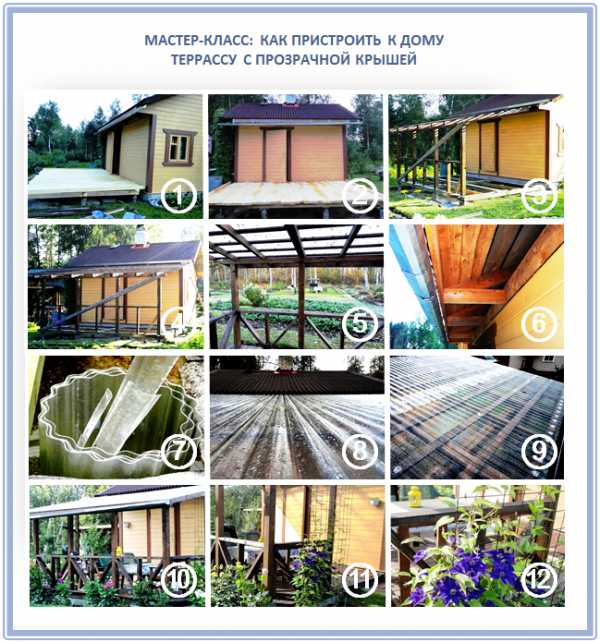

Вариант #3 – как пристроить к дому террасу?

Еще проще такое техническое решение, если вы просто хотите вечерами пить чай в своем уютном саду:

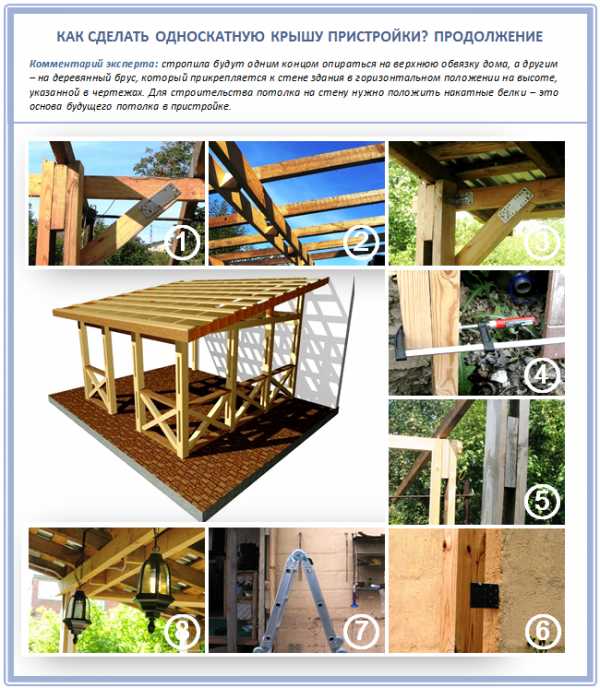

В этом проекте поперечный брус крепили к дому при помощи анкеров.

• Шаг 1. К крайним стойкам добавляем промежуточные стропила с каждой стороны.
• Шаг 2. Закрепляем поперечный брус анкерами прямо к стене. Предварительно он фиксируется струбцинами, а стойки – укосинами.
• Шаг 3. Делаем обрешетку под профнастил. Обязательно проверяется горизонталь лазерным уровнем.
• Шаг 4. Поднимает листы и крепим их саморезами.
• Шаг 5. Финальные работы.

Вот еще один простой и замечательный пример:

Захватывающие идеи, не правда ли?

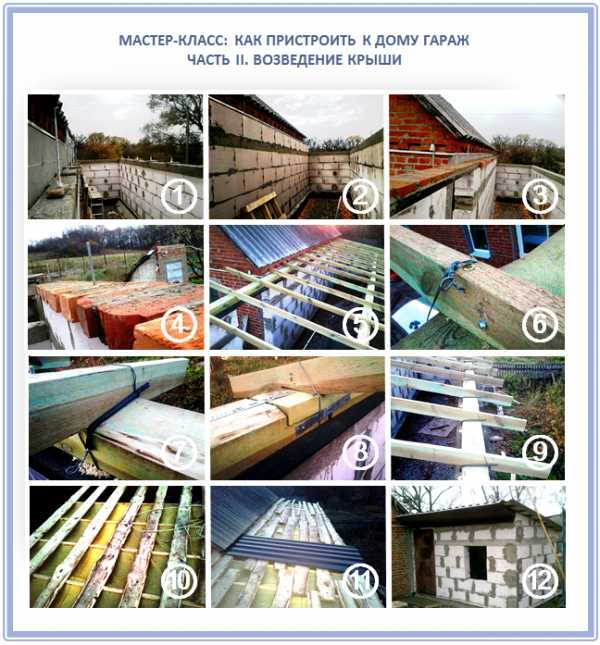

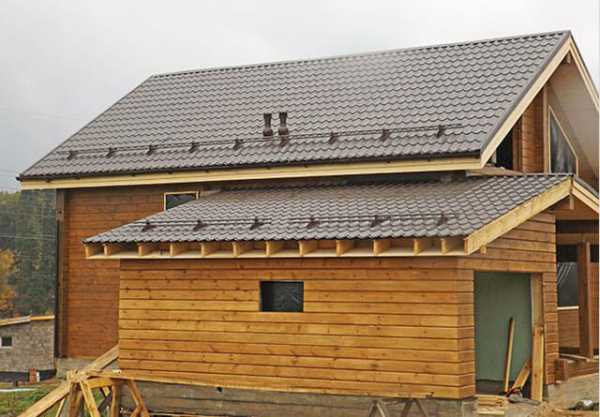

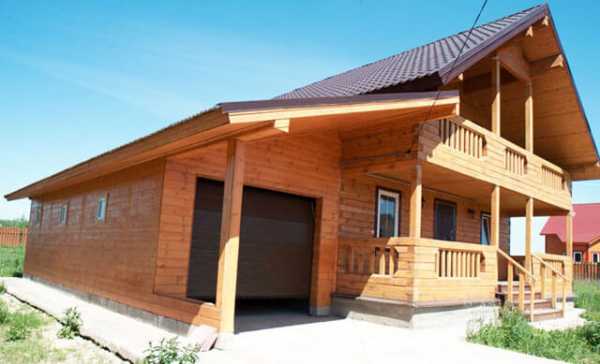

Вариант #4 – как пристроить к дому гараж с “односкаткой”

А теперь – варианты посложнее. Так, в этом проекте все сделано тщательно, шаг за шагом:

• Шаг 1. Вяжем арматурный каркас в 4 нити.
• Шаг 2. Ставим щиты из обрезной доски, которые используем как опалубку.
• Шаг 3. Стягиваем опалубку шпильками М6.
• Шаг 4. При помощи лазерного уровня и ниток выравниваем все.
• Шаг 5. Заливаем бетон с щебнем.
• Шаг 6. Бетон тыкаем лопатой, чтобы вышел воздух.
• Шаг 7. Трамбуем пол будущего гаража и наносим песок. Тщательно выравниваем, и послойно трамбуем.
• Шаг 8. Строим стены из блоков в системе паз-гребень, ставя на ребро. Ширина стены получается 20 см.
• Шаг 9. Изготавливаем армопояс: монтируем по бокам шпильки М12, а на них надеваем еще один ряд блоков. Поверх – еще ряд кирпичей для распределения нагрузки.

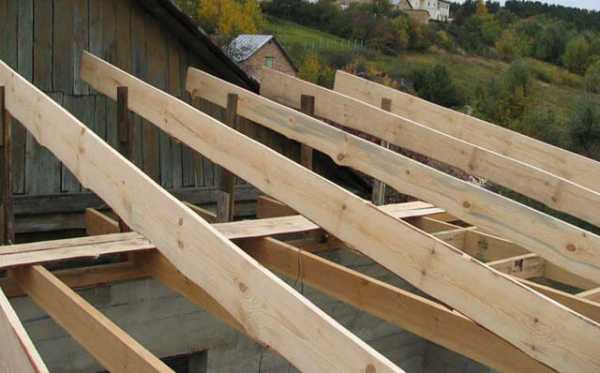

• Шаг 10. Теперь работаем со стропилами. Обрабатываем их защитой.
• Шаг 11. В мауэрлате делаем специальные запилы для стропил.
• Шаг 12. Монтируем крышу.
• Шаг 13. Закладываем фронтоны и обшиваем карниз влагостойкой ОСБ.

Вот как это выглядит:

Понравилось? Приступайте!
