Схема двухтрубного отопления частного дома – Двухтрубная система отопления частного дома: сравнение схем
схемы, как сделать конструкцию своими руками
Современные жилые дома должны быть оснащены коммуникациями для нормального проживания в них людей, это касается и отопительных коммуникаций, которые подразделяются на два типа: однотрубные системы и двухтрубные.
Однотрубные центрально-отопительные схемы значительно экономичнее и легче возводятся. Потоки горячей воды в них подают и выводят через один единственный стояк (трубопровод) через этажи дома, к последовательно подключённым к данной системе отопительным приборам.
Однотрубная отопительная система — это часто предпочтительный вариант для маленьких одноэтажных жилищ, без дополнительных подвальных помещений. Однако настоящее предпочтение большинство инженеров отдаёт двум трубам.
Google+
Vkontakte
Odnoklassniki
Почему выбирают две трубы?
Основной особенностью двухтрубной системы отопления считается равномерное прогревание приборов нагревания на этажах дома и высочайшую теплоотдачу от отопительных приборов.
Поэтому в советское время, в частности в «сталинках», в зданиях советской номенклатуры и т. д. использовалась исключительно двухтрубная отопительная система.
Итак, несмотря на то что их монтаж обходится значительно дороже, тип монтажа системы с двумя трубопроводами сегодня используют чаще, потому что этот тип универсален для большинства зданий и может подойти под каждые типы застройки.

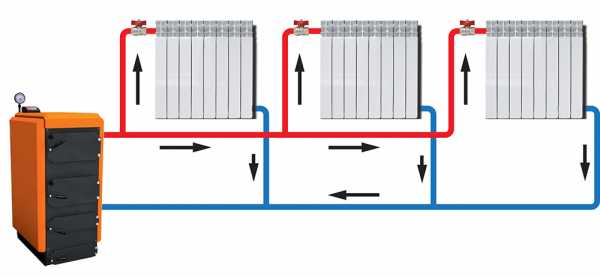

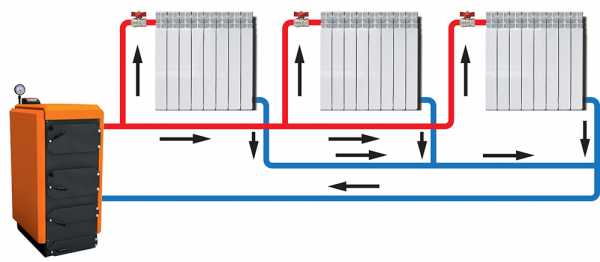

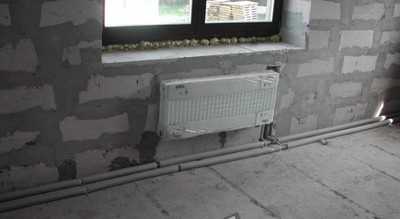

Двухтрубная система называется таким образом потому, что потоки горячей воды здесь через одну трубу проводятся к радиаторам, а через другую — отводятся. Приборы отопления в системе соединяются одновременно, и расстояние до источника тепла (котла или коллектора) не влияет на их внутреннюю температуру.
ogon.guru
Двухтрубная система отопления частного дома своими руками: схемы, видео
Отличительные особенности
Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.
Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:

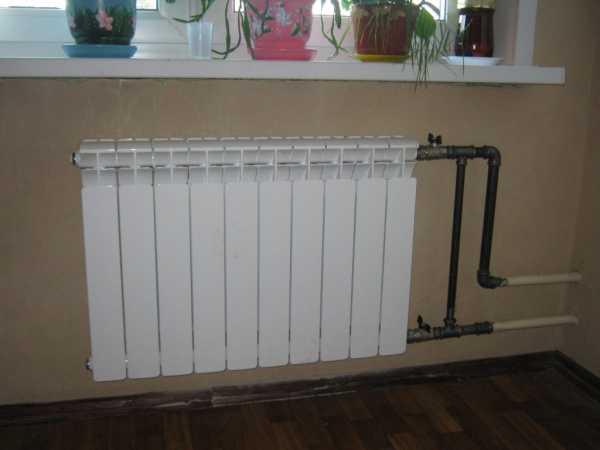

- Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
- Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
- Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.
Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.
Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.
Устройство конструкции

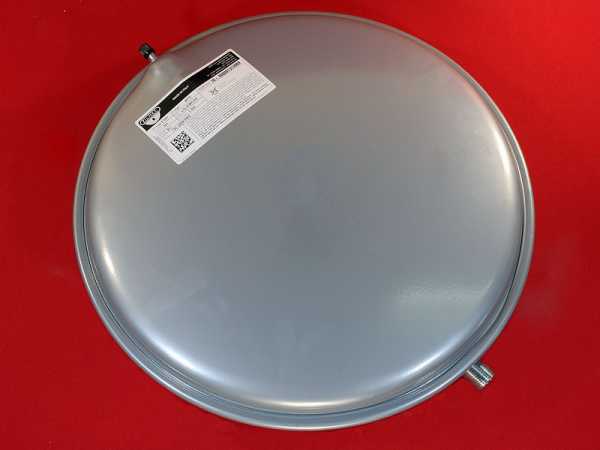

Мембранный расширительный бак.

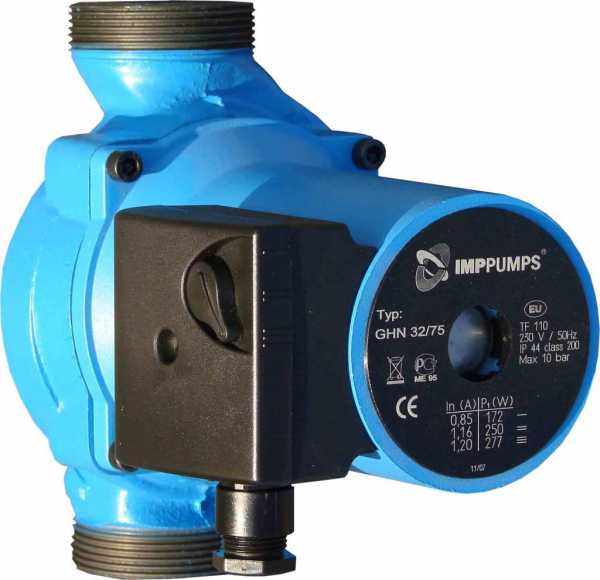

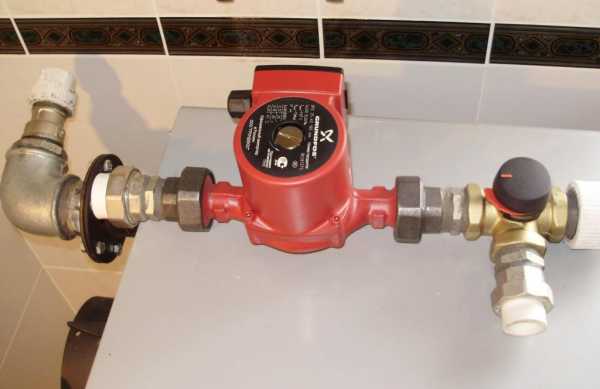

Циркулярный насос.

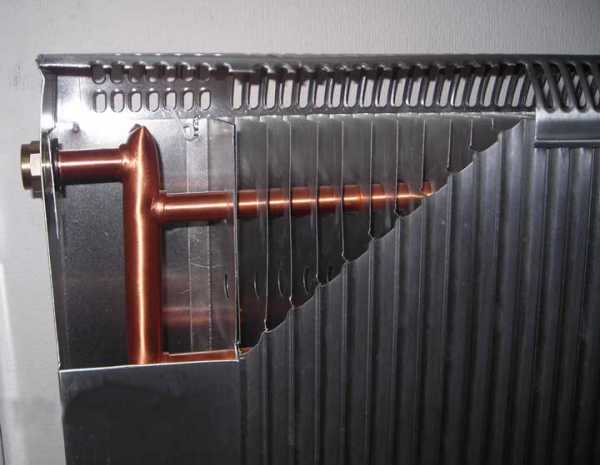

Радиатор в разрезе.
Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:
- отопительный котел – прибор для нагрева теплоносителя, который может быть газовым либо электрическим;
- мембранный расширительный бак, предназначенный для компенсации объема воды при ее нагреве;
- циркулярный насос, в функцию которого входит обеспечение движения нагретой жидкости по контурам;
- трубы;
- радиаторы – металлические устройства, через которые тепло от воды передается помещению.
Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании. Она будет эффективно одинаково прогревать каждое помещение в нем.
Разновидности двухконтурных систем отопления
Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.
Горизонтальная и вертикальная схемы монтажа

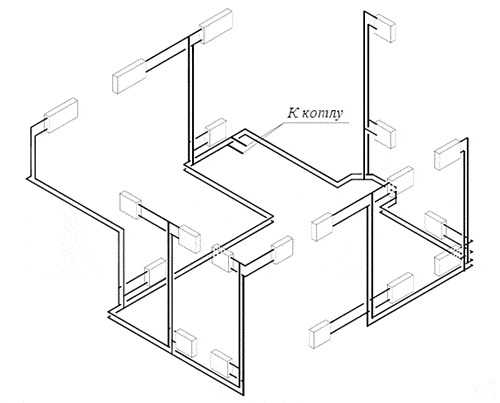

Двухтрубная вертикальная система отопления.

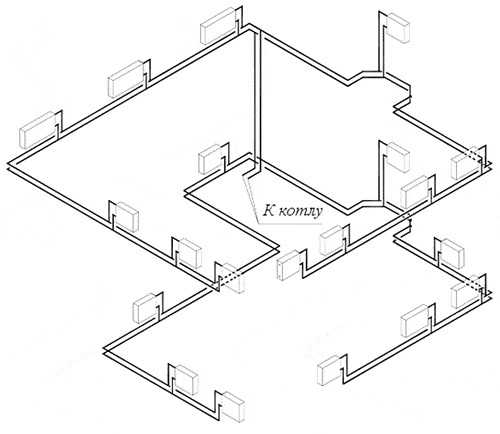

Двухтрубная горизонтальная система отопления.
В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.
Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.
Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

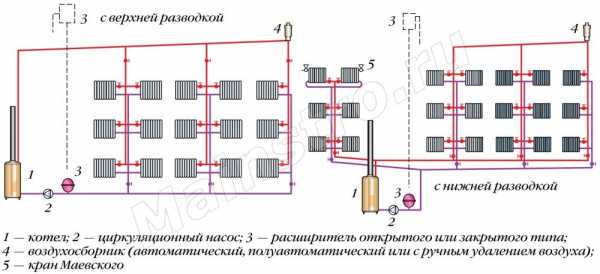

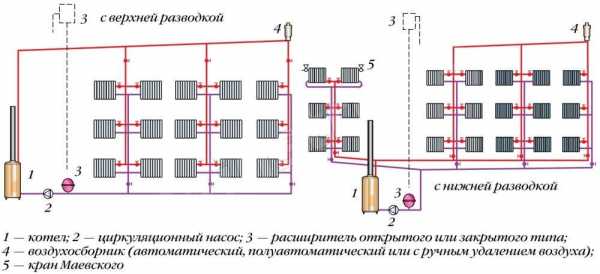

Верхняя и нижняя разводки
Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.
Системы с попутным и встречным движениями воды
Схема с встречным движением теплоносителя.
Схема с попутным движением теплоносителя.
Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.
В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.
Конструкции с естественной и принудительной циркуляцией

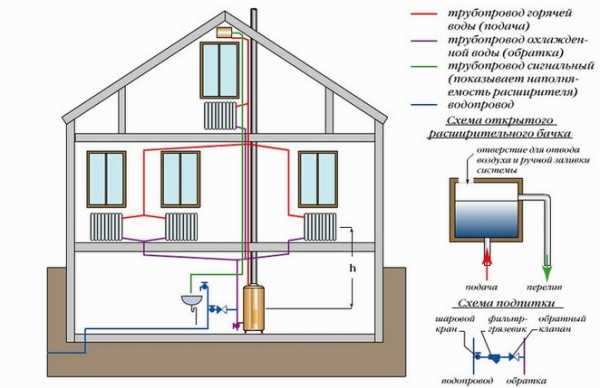

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.
Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.

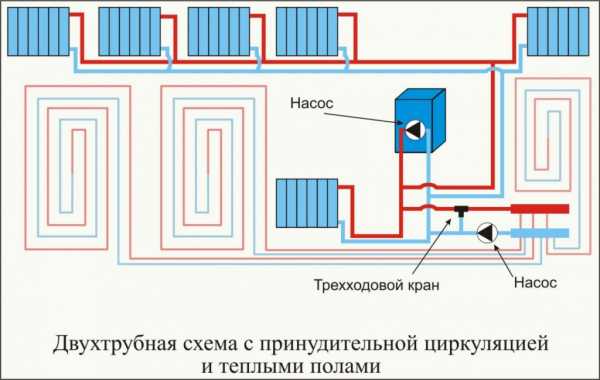

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.
Подготовительный этап к работам
Начинать процедуру установки двухтрубной системы отопления частного дома следует с подготовки гидравлических расчетов. Самостоятельно это сделать практически не представляется возможным, поэтому лучше обратиться к специалистам, которые смогут учесть все нюансы и особенности строения, где планируется поставить отопительное оборудование.
Грамотный расчет позволит определиться с разновидностью самой оптимальной для здания отопительной конструкции и объемом комплектующих частей, необходимых для выполнения установки системы.
Процедура установки оборудования
В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

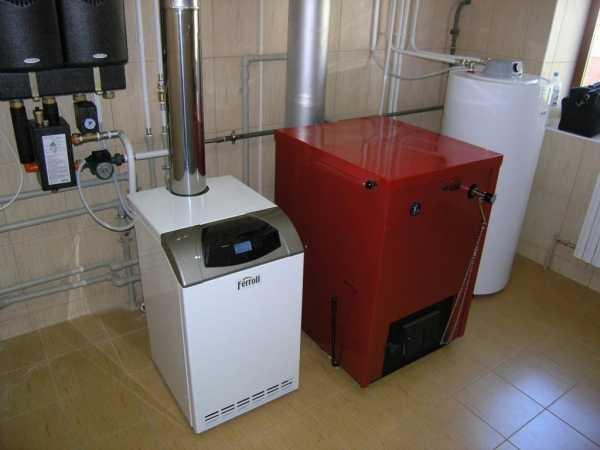

- Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
- Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
- Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
- После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.

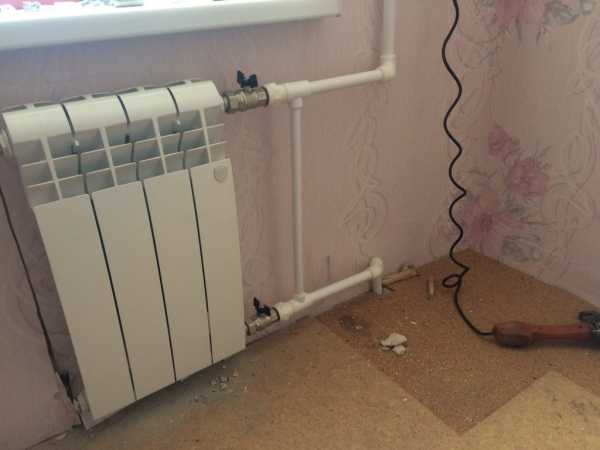

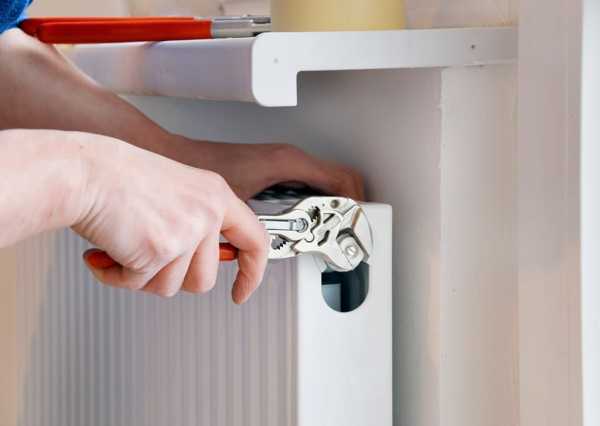

- К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.
После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.
Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.
Нюансы при монтаже
При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:
- В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
- При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
- В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
- Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.
Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.
Как правильно запустить систему?
Сброс воздуха с помощью крана Маевского.
После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:
- Перекрываются впускные и выпускные краны на всех радиаторах.
- Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
- Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.
Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.
С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.
rusolymp.ru
Двухтрубная система отопления частного дома своими руками: схема (фото и видео)
Отопление частного дома: двухтрубная система
Прежде чем убедить владельца частного дома в целесообразности применения системы отопления, носящей название двухтрубная система, необходимо рассказать и о других применяемых схемах разводки отопительных систем.

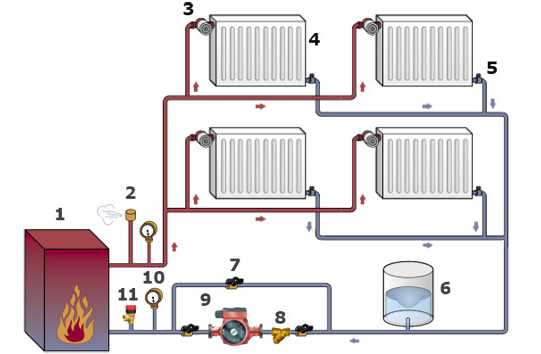

Двухтрубная закрытая система отопления: 1 – котел, 2 – автовоздушник, 3 – термостатический клапан, 4 – радиатор отопления, 5 – балансировочный клапан, 6 – бак для компенсации теплового расширения теплоносителя, 7 – шаровой кран, 8 – фильтр сетчатый магистральный для грубой очистки теплоносителя, 9 – циркуляционный насос, 10 – термоманометр для измерения давления и температуры, 11 – предохранительный клапан.
Двухтрубная схема разводки отопления — это наиболее подходящий вариант для частного домовладения.
О способах обогрева частного домовладения
Русскую печь как способ обогрева здесь рассматривать не стоит, хотя она и имеет определенные преимущества, особенно при наличии в хозяйстве животных, которые в зимних условиях требует особого ухода. Более равномерное распределение температуры по высоте помещения наблюдается при отоплении их с помощью теплоносителей, проходящих через радиатор.

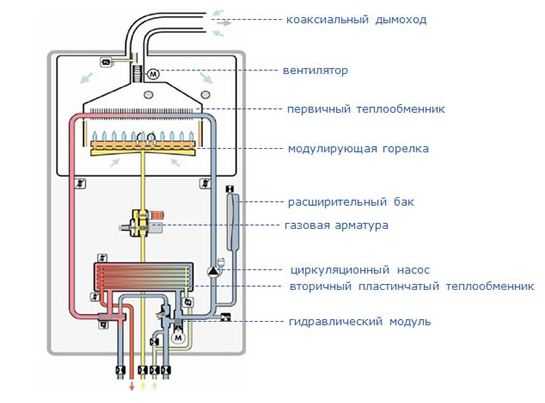

Схема газового котла.
Самым популярным в индивидуальных строениях следует считать обогрев с помощью котлов, в которых для нагрева теплоносителя используют жидкое топливо, газ или электричество. Обычно такие котлы размещают в отдельном помещении. Особенно популярны котлы газовые, и если имеется централизованное газовое снабжение, то ничего выдумывать не следует: это самый экономически выгодный способ обогрева частного дома.
В последнее время для обогрева используют электрический нагрев с помощью пленочных обогревателей, создающих лучи, аналогичные солнечным лучам инфракрасного диапазона. Излучение нагревает предметы, находящиеся в помещении, которые затем отдают тепло в окружающую среду. Такой способ обогрева помещения не требует специального теплоносителя. Один такой обогревательный элемент может обогреть помещение площадью 15 м2.
Применяют и воздушное отопление, в котором нагретый в калорифере воздух по вентиляционной системе распространяется по помещению.
Мощность, требуемая для обогрева дома
Для расчета требуемой мощности источника тепла необходимо знать потери тепла через конструктивные элементы помещения: стены, окна, пол и потолок. Здесь имеет значение и наличие подвала, и состояние чердачного помещения (утепленное или нет). Потребуется знание коэффициентов теплопередачи материалов, из которых изготовлены стены и потолки.
Эти формулы известны специалистам, но так как планируется все делать своими руками, то для ориентировки ниже приведены значения мощности, необходимой для обогрева помещения соответствующего размера. Такие значения являются результатом многолетнего опыта, они помогут сориентироваться, какая потребуется мощность котла.
| Площадь дома, кв.м | Мощность котла, кВт |
| 60-200 | до 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
| 600-1200 | 60-100 |
Однотрубная система отопления
На изображении 1 представлена такая схема. Особенностью варианта, представленного на изображении, является разводка на два параллельных контура. Этот вариант целесообразно применять для дома большой площади. Для частного дома, площадь которого не превышает 200 м2, достаточно иметь один контур.
Этот вариант представлен на изображении 2. Недостатком такой разводки является неравномерность нагрева радиаторов: чем дальше находится радиатор от источника тепла, тем меньшую температуру имеет поступающий в него теплоноситель. Преимущество — существенно меньшая потребность в трубах.
Лучевая система отопления
Схема системы отопления частного дома.
На изображении 3 представлена такая схема. Ее еще называют коллекторной, так как в ее состав входит коллектор, от которого идет разводка к каждому радиатору. Отдельный коллектор необходимо устанавливать на каждом этаже. Коллектор помещается в отдельном шкафу. В нем сосредоточена вся регулирующая и запорная арматура.
Такая система предполагает скрытое прокладывание труб, ибо к каждому потребителю от коллектора необходимо подвести и горячую, и холодную трубу. Эта схема разводки позволяет регулировать температуру в отдельно взятом помещении. Недостатком являются большие затраты на трубы. Неудобство представляют и шкафы. Что собой представляет коллекторный шкаф и разводка путей поступления тепла, понятно по изображению 4.
Любая система отопления представляет совокупность элементов, начиная с источника тепла. В нее входят элементы регулирующие режимы работы, средства, обеспечивающие безопасную и экономную эксплуатацию, трубопровод и радиаторы. В качестве теплоносителя обычно используют чистую воду или антифриз.
Приборы безопасности и регулировки для однотрубной, двухтрубной и лучевой системы обогрева одинаковы. Далее будут рассмотрены только варианты разводки своими руками двухтрубной системы. Все они за счет параллельного подключения радиаторов позволяют при необходимости отключить любой из них, не нарушая работы всего отопления.
Двухтрубная система. Одноэтажная разводка

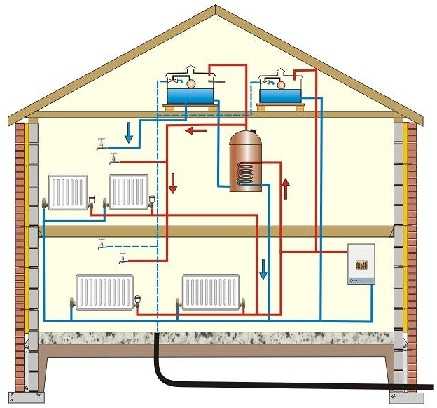

Схема монтажа системы отопления двухэтажного дома.
Двухтрубная система имеет отдельную трубу для подачи горячей воды и отдельную трубу для отвода холодной воды. Расширительный бачок можно установить своими руками на любой высоте, превышающей самую верхнюю точку системы обогрева. Если в доме имеется автономное водоснабжение, в котором, естественно, имеется расходный бак, то, совместив расширительный бачок с расходным баком, можно избавиться от забот о его периодическом заполнении. На изображении 5 представлена схема одноэтажной разводки. Если необходимо проложить трубы вдоль дверного проема, то лучше это сделать под полом. При этом желательно все соединения выполнить над полом.
Можно выполнить своими руками подачу горячей воды с помощью верхней разводки. Чтобы не нарушать внешнего вида помещения, хорошо утепленные трубы можно проложить по чердаку.
Двухтрубная система. Горизонтальная разводка
На изображении 6 представлены два варианта горизонтальной разводки: слева лучевой вариант, справа — последовательный. Оба варианта можно выполнить своими руками. Они имеют определенные преимущества и недостатки. В лучевом варианте нет необходимости регулировать трубы по диаметрам, нет необходимости контролировать дроссели (перемычки между батареями).
В этом варианте температурный режим одинаков по всему лучу, однако эта схема требует несколько больший расход материала. На схеме также показаны отдельные элементы системы отопления. Здесь показаны два возможных варианта установки циркуляционного насоса: в обратке или в подающей трубе. Перед насосом в подающую трубу установлен сепаратор воздуха, который позволяет удалить воздух из системы и очистить теплоноситель от шлама. На схемах показаны и два вида расширителей. Указано также, что на радиаторах можно применить различные способы удаления воздуха. На изображении 6 показан двухэтажный вариант лучевой системы (только на первом этаже не показаны дроссели), но она практичнее в одноэтажном частном доме.
Двухтрубная схема, расположенная на изображении 6 справа, называется последовательной не потому, что ее батареи включены последовательно (как в однотрубных системах), а только чтобы обозначить отличие от лучевой системы. В этой системе температура может поддерживаться одинаковой по всей длине, однако регулировкой необходимо заниматься до наступления холодов. Если даже планируют строить ее своими руками, расчет трубопроводов для дома следует поручить специалисту.
Попутное и тупиковое движение теплоносителя
В двухтрубных системах отопления домов существуют варианты попутного и встречного движения теплоносителя. На изображении 7 представлен вариант попутного движения, а на изображении — 8 вариант встречного (его еще называют вариантом тупикового движения). Чтобы понять, в чем разница между указанными вариантами, следует выяснить, что такое гидравлика и балансировка.
Рассчитать гидравлику системы — это определить потери давления в отдельных ветвях и в общем кольце. Хорошо сбалансированная система должна иметь во всех ответвлениях системы одинаковые давления.
Оказывается, что при попутном движении теплоносителя и одинаковых по размеру радиаторах достаточно рассчитать потерю давления в одном из них. То есть система оказывается сбалансированной, она не требует никакой настройки. Если же радиаторы отличаются между собой, то их придется согласовывать с помощью термостатических клапанов. Однако такая схема имеет так называемые точки равного давления. Если радиатор установить в этой точке, то давление на его входе и выходе будет одинаково, и теплоноситель просто в него не попадет.
Схема со встречным движением обязательно требует расчета потерь давления через каждый радиатор, и на каждый из них устанавливают термостатический радиатор.
Необходимо также отметить, что монтаж тупиковых систем значительно облегчен тем, что диаметры параллельных участков не отличаются, тогда как при попутном движении теплоносителя их необходимо для каждого участка рассчитывать.
Итак, выполнить монтаж отопительной системы дома своими руками не так-то просто.
Самые популярные статьи блога за неделюteplomonster.ru
Двухтрубная система отопления частного дома своими руками
Для поддержания комфортных условий проживания в частном доме важно создать систему отопления, которая бы не только эффективно компенсировала теплопотери, но и делала это равномерно во всех комнатах. Особенно это касается многоэтажного строения, где второй этаж часто бывает намного теплее первого в силу особенности распространения теплого воздуха.
Читай также: Очистительная система отопления частного дома.
Наиболее подходящей схемой в этом случае является двухтрубная система отопления частного дома, которая показывает свою эффективность как в случае одноэтажного, так и многоэтажного типа постройки. Далее мы разберем, в чем особенность и преимущество такой разводки тепловых коммуникаций, а также рассмотрим технологию монтажа такого отопления своими руками.
В чем принцип двухтрубной разводки
Как понятно из названия, такая схема подразумевает наличие двух коммуникативных труб для обеспечения батарей теплоносителем и его отвода от обогревателей к котлу. Задача первой трубы, это доставка горячей жидкости от котла к радиаторам, второй же, — обратная подача остывшего теплоносителя к водонагревательному прибору.
При таком типе разводки к каждой батарее в доме подходит носитель тепла с практически одинаковой температурой, особенно если отопление оборудовано циркуляционным насосом. Это имеет несколько положительных сторон:
- возможность точно рассчитать количество секций в радиаторах;
- равномерное распределение тепла во всех обособленных помещениях;
- возможность регулировки температуры каждой батареи установленным регулирующим клапаном.
Разновидности двухтрубных систем отопления
При общем основном принципе подвода и отвода теплоносителя, двухтрубная разводка имеет свои модификации, каждая из которых лучше в том или ином случае.
Рекомендуем ознакомиться: Горизонтальная двухтрубная система отопления гидравлический расчет.
По способу расположения подающей (горячей) трубы схема разводки бывает:
- нижняя;
- верхняя.
В первом случае подающие коммуникации расположены ниже уровня батарей. Такую систему чаще можно встретить в одноэтажных домах, когда магистральные элементы разводки спрятаны под полом. В данном варианте обязательно включение в отопление нагнетающего насоса.
Во втором же случае горячая труба, идущая от котла, сразу поднимается вверх, а затем располагается горизонтально с незначительным уклоном выше радиаторов отопления. Она может быть скрыта в стене или в утепленном виде располагаться на чердаке. К каждой батарее от нее отходит отдельный рукав. Такое расположение намного лучше с точки зрения гидродинамики и позволяет эксплуатировать отопительную систему без циркуляционного насоса.
По способу расположения стояка двухтрубная система различается на:
- вертикальную;
- горизонтальную.
Вертикальная разводка применяется в многоэтажных домах, где от расположенного вертикально стояка отходят подводящие горячую воду коммуникации на каждом из этажей. Расширительный компенсаторный бачок, если он открытого типа, должен в этом случае быть расположен выше уровня верхней точки горячей трубы. Поэтому его утепляют и устанавливают на чердаке. Если же бачок закрытый мембранного типа, его монтаж производится на произвольной высоте, обычно рядом с котлом.

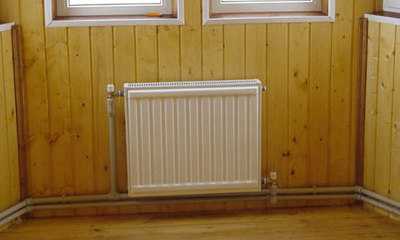

Горизонтальная разводка предполагает обычное расположение прямой трубы снизу параллельно полу, что характерно для систем отопления одноэтажных домов.

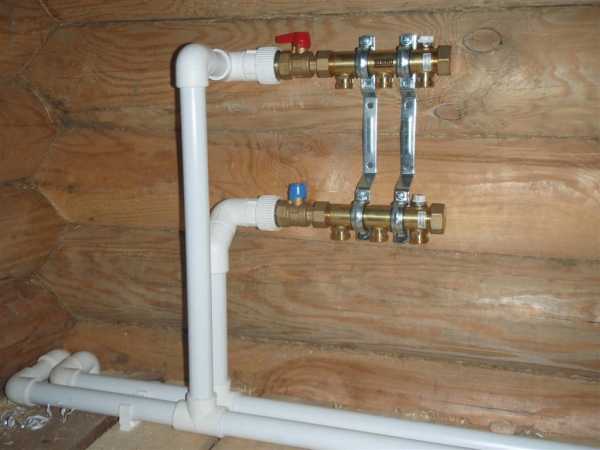

Еще одной разновидностью двухтрубной разводки является коллекторная или лучевая. Такая схема обычно применяется в многоэтажных домах с достаточно большой площадью. Суть такой разводки такова. Теплоноситель поднимается на этажи по вертикальному стояку к имеющемуся коллектору, от которого, обычно в толще пола, отходят горячие коммуникации к каждому нагревательному устройству. Остывший теплоноситель от батарей отходит также по индивидуальной трубе, впадает в коллектор и отводится от него к котлу по холодному стояку. Такая двухтрубная система отопления двухэтажного дома хороша тем, что позволяет подвести к радиаторам горячую жидкость одинаковой температуры и, при этом, с одинаковым давлением.
Монтаж двухтрубной разводки своими руками
Рассмотрим этот процесс на примере одноэтажного дома, где сделаем горизонтальную нижнюю разводку тепловых коммуникаций.
- Начнем с котла, который нужно установить, учитывая его вес, на прочное бетонное основание в специально отведенном помещении – котельной. Мощность водонагревательного прибора рассчитывается исходя из потребности 100 Вт на квадратный метр жилой площади.
- К выходному патрубку котла своими руками присоединяется горячая магистраль, которая прокладывается далее по периметру одноэтажного здания с присоединением отопительных батарей. На входе и выходе радиаторов необходимо не забыть врезать шаровые краны, которые дадут возможность при необходимости отключать обогреватель при возникшей необходимости.
- Недалеко от выхода из котла от горячей магистрали следует отвести своими руками вертикальный патрубок, к которому присоединяется компенсаторный бачок мембранного типа, что будет регулировать давление в системе при нагревании жидкости.
- От каждой батареи отводится патрубок, который присоединяется к обратке, что прокладывается параллельно горячей магистрали и в итоге присоединяется к входящему патрубку котла.
Способ соединения патрубков к батареям и магистралям зависит от материала, из которого изготовлены трубы. Если это полипропилен, понадобится специальный сварочный аппарат. С металлопластиком проще, — все соединения делаются с помощью латунных переходных соединений, поэтому этот вариант проще сделать своими руками.
Понятно, что в этой статье приведено описание процесса сборки двухтрубной отопительной системы достаточно схематично. Дело в том, что эта работа достаточно сложная и сопряжена с многочисленными расчетами, которые доступны только профессионалам. Поэтому лучше все же доверить монтаж системы отопления им, хотя понятно, что хотелось бы все сделать своими руками.
