Схема горячего водоснабжения загородного дома – Горячее водоснабжение частного дома — ДомЭконом
Схема горячего водоснабжения загородного дома. Снабжение дома горячей водой
Установка системы горячего водоснабжения – важная и ответственная работа. В этой статье мы постараемся разобраться в особенностях горячего водоснабжения частных домов, рассмотрим альтернативные источники подачи горячей воды и научимся самостоятельно монтировать систему у себя дома.
Расчет горячего водоснабженияможно производить уже в готовом доме, но лучше, на стадии проектирования постройки, чтобы разместить приборы подачи воды оптимальным образом. Далее следует:
- Выбрать источник подачи воды в дом (центральная магистраль, колодец или скважина).
- Выбрать место расположения водонагревателей, накопителей и прочего оборудования. Иногда для этого специально строится котельная, которую размещают либо в подвале дома, либо в отдельном помещении.
- Определиться с оборудованием.
- Непосредственно подключить горячее водоснабжение.
Если дом одноэтажный и теплая вода понадобиться только на кухне и в ванной, то тип схемы водоснабжения будет один. Здесь отопление совмещаться с подогревом воды. Как именно, рассмотрим ниже.
Как видим, здесь используется небольшой проточный водонагреватель, который обеспечивает горячей водой все необходимые точки в доме.
Для двухэтажного особняка с большим количеством санузлов лучше избрать другую систему горячего водоснабжения.
Вот здесь целесообразно устанавливать более мощные приборы и размещать их в подсобных помещениях вроде подземной бойлерной.
Выбор источника подачи воды в дом
Случается так, что в частных секторах нет газа и канализации, но воду подает централизованно насосная станция. В этом случае установка горячего водоснабжения сводится к покупке небольшого проточного водонагревателя или двухконтурного котла, который одновременно будет отапливать дом и подавать горячую воду в ванную и на кухню. Если же в населенном пункте воду каждый обеспечивает себе самостоятельно, то здесь другие требования к горячему водоснабжению . Пригодится насос и небольшая скважина прямо на участке. Здесь целесообразным будет разделение отопления и системы подачи воды на отдельные сегменты. Что касается конкретно воды, то дополнительно понадобится насос (погружной или поверхностный), помпа подачи воды и желательно, дополнительный аварийный генератор на тот случай, если электрика по каким-то причинам пропадет. Кстати, такая схема позволит, также, установить подогрев для пола в ванной или детской.
Основные приборы для подачи и подогрева воды из колодца или скважины:
- Собственно, колодец или скважина.
- Насос и помпа для забора и подачи воды.
- Гидрогениратор, обеспечивающий постоянный напор воды.
- Фильтры.
- Водонагревающее оборудование.
- Система коллекторов с насосами, в том числе, и фекальными.
Непосредственно нагрев воды в доме
Теперь, когда в доме уже есть вода, выберем, как именно эту самую воду будем нагревать. Тут стоит учест
kupildoma.ru
Как правильно сделать горячее водоснабжение в частном доме
Мы привыкли каждый день пользоваться горячей водой и с трудом можем себе представить комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого льется холодная струйка. Вода желаемой температуры и в нужном количестве — вот о чем мечтает владелец каждого частного дома.
Существуют разные варианты организации горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменный узел обеспечивает работу отопительной сети, а второй «занят» приготовлением горячей воды. Очень популярна схема ГВС с одноконтурным котлом, функционирующим в паре с накопительным водо-водяным теплообменником, или бойлером. Другой вариант ГВС основан на использовании электрического накопительного водонагревателя. Четвертая схема состоит из множества проточных нагревателей для каждой точки водоразбора (чаще применяются в квартирах). И наконец, дом можно снабжать горячей водой с помощью отдельного комбинированного нагревателя, имеющего основной (за счет теплоносителя системы отопления) и дополнительный нагрев (за счет электроэнергии). Независимо от того, какая схема горячего водоснабжения будет устроена у вас, ясно одно: без надежного водонагревательного прибора не обойтись.

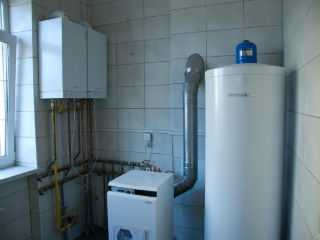

Набор котельного оборудования для отопления двух контуров и приготовления горячей воды с пультом управления. Наиболее распространенная комбинация: газовый котел в паре с водо-водяным бойлером.Мы поведем сегодня речь о водонагревателях, выполненных как самостоятельное изделие, а не встроенных в котел, и позволяющих обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрические, газовые и косвенного нагрева (водо-водяные). Одни снабжаются емкостью для нагрева и хранения воды и относятся к накопительному типу водонагревателей, другие нагревают поток воды и относятся к проточному типу.

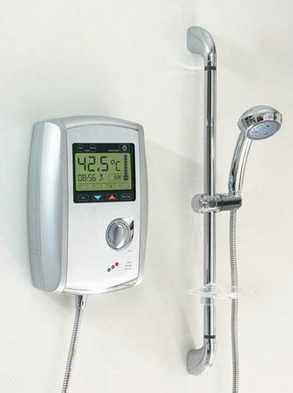

Проточный электроводо-нагреватель VED E exclusiv от VAILLANT.
Накопительные (емкостные) электронагреватели
Сегодня на российском рынке их великое множество. Предлагаются модели объемом от 150 до 1000 л. Можно встретить накопители от фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и др.
Накопительный водонагреватель работает по принципу термоса с подогревом и представляет собой теплоизолированную емкость (колбу) с нагревательным элементом (ТЭНом) внутри и облицовкой снаружи. Прибор снабжен элементами управления температурой нагрева и мощностью. Хорошая теплоизоляция колбы очень важна: чем она толще, тем меньше энергозатраты на поддержание температуры воды.

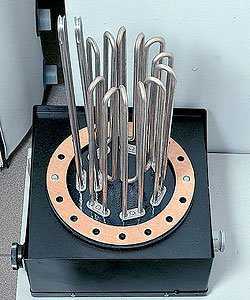

Фланец с ТЭНами для горизонтальной установки в накопительные водонагреватели.
Температуру можно регулировать в диапазоне от 7 до 85°. Вода нагревается до заданного уровня, который далее поддерживается автоматически, с помощью термостата, по мере необходимости включающего и выключающего ТЭНы. Водонагреватели, как правило, имеют защиту от замерзания, которая не допускает падения температуры воды ниже 5-7°С.
Накопительные водонагреватели делятся на открытые и закрытые (или безнапорные и напорные). Открытые-безнапорные могут использоваться только вместе со специальным смесителем, перекрывающим воду на входе в водонагреватель при прекращении водоразбора, и работать, соответственно, только на одну водоразборную точку. Поэтому объем их баков, как правило, невелик (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где горячая вода используется в рукомойнике или кухонной мойке, но для коттеджа не подходят.
Накопительный электро-нагреватель хорош для дачи, но в коттедже его установка имеет смысл, только если вдруг возникли перебои с подачей воды.
Для эксплуатации в загородных домах, где проживают семьи из 3-5 человек, больше подходят накопительные приборы закрытого типа емкостью 50-200 л. Теплая вода вытекает из прибора автоматически при открывании крана на одной из точек водоразбора, а взамен поступает порция холодной воды. Для того чтобы уже нагретая вода не замещалась холодной, предусматривается система равномерного подмешивания воды.
Все емкостные электронагреватели снабжаются стальной колбой с особым антикоррозийным внутренним покрытием. У каждой фирмы свои секреты его изготовления. Компания ELECTROLUX, к примеру, покрывает внутреннюю поверхность накопительных резервуаров серии EWH мелкодисперсионной эмалью с алюминиевыми добавками. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает длительную эксплуатацию и хорошую защиту от коррозии. Специальная эмаль используется и в накопителях средней емкости (50-200 л) серии Super Glass от ARISTON. Одной из последних разработок фирмы, реализованных в моделях серии TI TECH Elite, стало внутреннее покрытие титановой эмалью. STIEBEL ELTRON предварительно обрабатывает сталь для накопителей пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие anticor, способное выдерживать воздействие воды и пара дольше, чем двухслойная эмаль.
Для дополнительной защиты от коррозии в накопителях со стальными баками применяют магниевые антикоррозийные аноды, которые, постепенно разрушаясь, заполняют микротрещины в эмали (результат воздействия горячей воды и пара). Как работает анод? От него, в соответствии с электрохимическим рядом напряжений, к местам возможных дефектов в эмалевом покрытии устремляется поток электронов. Он-то и препятствует коррозии в месте повреждения эмали. Срок службы магниевого анода зависит от его качества и размера и у дешевых водонагревателей составляет не более 1 года, а у более качественных — от 2 до 3 лет. Чем длиннее анод, тем дольше срок его службы (в некоторых моделях — около 7 лет). Если помнить о своевременной замене этого элемента, водонагреватель вполне способен прослужить лет 10, не создавая своему владельцу особых проблем.
Однако замена магниевого анода и контроль его состояния — довольно трудоемкая и дорогостоящая работа. Необходимо слить воду, демонтировать электрический ТЭН и выкрутить анод из его фланца. Если анод имеет небольшие размеры, эту процедуру надо проводить дважды в год. Самостоятельно сделать это практически невозможно, поскольку демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать представителя сервисной службы производителя прибора, что потребует дополнительных затрат на выезд специалиста, замену прокладки и, если необходимо, магниевого анода. Фирма STIEBEL ELTRON решает проблему путем установки индикатора состояния магниевого анода, а также использует анод специальной конструкции — он выкручивается из бака, не деформируя ТЭН и прокладки.
Накопительные водонагреватели закрытого типа требуют обязательного применения так называемой группы безопасности — арматуры, которая устанавливается на магистраль холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводной системе более 6 бар). Редукционный клапан понижает давление до нормального (3-4 бара), если в водопроводной сети оно превышено. Обратный клапан защищает прибор от слива воды, если неожиданно прекращается ее подача. Тем самым ТЭНы предохраняются от сгорания в случае аварийной ситуации. Поскольку при нагреве вода расширяется и давление внутри колбы растет, что может привести к выходу прибора из строя, предохранительный клапан по необходимости открывается и стравливает воду в канализацию. Группа безопасности, как правило, не входит в стандартный комплект, ее нужно приобретать дополнительно. Сейчас многие производители (к примеру, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в единое устройство, которое легко монтируется при установке самого нагревателя. Баки водонагревателей сделаны с запасом и выдерживают давление до 10 бар. Большинство нагревателей средней емкости (до 150 л) можно крепить на стену с помощью специальных кронштейнов.

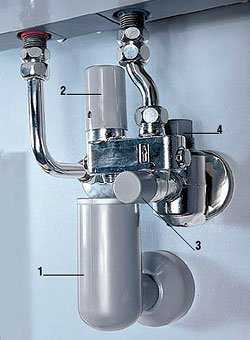

Группа безопасности для накопительных электронагревателей:
1. Воронка с сифоном для слива.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.

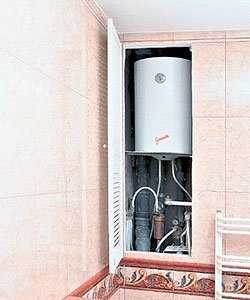

Водонагреватель среднего объема (100 л) можно успешно разместить даже в канализационной шахте.
Важную роль при выборе нагревателя играет мощность, от которой зависит скорость нагрева воды. Накопительные приборы небольших объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно с заземлением, которое необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 л от STIEBEL ELTRON и VAILLANT снабжены сетевым штекером и могут включаться в «евророзетку». У компании STIEBEL ELTRON есть довольно мощные приборы (1-4 кВт), рассчитанные на подключение в сеть 220 B (а также 3-6 кВт для сети 380 В). Для нагревателей больших объемов использование такой маленькой мощности нецелесообразно, поскольку вода будет нагреваться слишком долго.
Приблизительно время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт 860 л воды нагревается на 1°С за 1 мин. Как правило, накопители стандартной мощности (2 кВт) нагревают воду объемом 100 л до 65°С приблизительно за 3 ч. Ускорить процесс можно, на время увеличив мощность прибора. Так, фирма VAILLANT предлагает навесные (серия VEH exclusiv, объем от 50 до 150 л) и напольные 200-400-литровые нагреватели, имеющие, кроме обычного режима, функцию ускоренного нагрева на удвоенной мощности. Это позволяет за короткое время восстановить запас израсходованной горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) дает возможность снизить затраты на электроэнергию. Аналогичными режимами работы обладают также нагреватели от DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней емкости (до 200 л) в том, что после принятия душа запаса горячей воды в баке не останется и нагрева следующей порции придется ждать довольно долго. В результате из желающих принять ванну может выстроиться целая очередь, что не слишком комфортно. Так что лучше сразу подумать об установке нагревателя большей емкости (200-600 л).
Во многих современных емкостных электронагревателях предусмотрен ночной (во время действия льготного тарифа) нагрев воды. Некоторые приборы, например от SIEMENS и ELECTROLUX, можно переключить на экономичный нагрев, и в течение всего дня температура воды будет поддерживаться на уровне 55°С (при таком режиме практически не образуется накипь и вдобавок экономится время при последующем нагревании воды).
Для всех мощных приборов (от 2 до 4 кВт/220 В и 6 кВт/380 В) необходима собственная выделенная электропроводка, подключаемая на свой автомат. Разумнее провести отдельный кабель с заземлением и для малых нагревателей. Это касается всех приборов мощностью более 2 кВт. К обычной двухпроводной розетке их подключать нельзя.
При большом расходе горячей воды (до 1м3/ч) разумнее всего использовать комбинированные электрические водонагреватели увеличенной емкости в напольном исполнении. Такие модели выпускают фирмы OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Очень популярны водонагреватели с объемом бака от 200-600 л (мощность 2-4 Вт/220 В или 6 кВт/380 В) до 1000 л.
Накопительный нагреватель напольного типа SHW-200S от STIEBEL ELTRON.
Конструкция таких приборов позволяет установить в бойлере (емкости водонагревателя) либо ТЭН, либо теплообменник, благодаря которому в отопительный сезон появится возможность использовать для нагрева санитарной воды тепловую энергию котла, экономя электроэнергию. В летний период, когда котел отключен, бойлер снабжается ТЭНом, а ГВС обеспечивается за счет электрического нагрева. В гамме комбинированных приборов от AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — под ТЭНовый фланец и фланец с теплообменником. Одновременная работа двух нагревательных элементов позволяет сократить время подготовки воды. Но фланцевые соединения, как правило, не входят в стандартную комплектацию — вам придется покупать их отдельно.
Встраиваемый теплообменник для установки на фланец водо-водяного нагревателя подключается к котлу.
Емкостный водонагреватель ЕКН-100 от AUSTRIA EMAIL.
Как же определить, сколько горячей санитарной воды нужно для вашего дома? Сначала посчитайте количество водоразборных точек. При этом надо иметь в виду, что каждая из них потребляет свое определенное количество воды (с температурой на входе в систему ГВС порядка 60-65°С). Например, раковина в ванной расходует в среднем 3-4 л/мин, душевая — 6-7 л/мин, кран на кухне — от 2 до 5 л/мин. Санузлов, кстати, может быть несколько, например основной и гостевой. Если в гостевом есть и раковина, и душ, потребление воды составит около 8 л/мин. Конечно, речь идет о воде, поступающей через смеситель, ведь открывается и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш бойлер настроен на нагрев до 65°С, вода будет разбавляться примерно вдвое до температуры около 40°С. Следовательно, на ванну в 160 л понадобится 80 л горячей воды, затем еще 20-40 л на душ, то есть во время водных процедур израсходуется 100-120 л.
Разумеется, в течение дня вода потребляется неравномерно. «Пиковые» нагрузки приходятся на утро (принятие ванны, приготовление пищи, мытье посуды), середину дня (обеденное время) и вечер. Конечно, можно только ориентировочно определить вашу предполагаемую потребность в санитарной горячей воде. В расчетах используют усредненные данные, делая поправку на индивидуальные привычки каждого обитателя дома.
Примерный суточный расход горячей воды на одного человека
| Место водоразбора | Объем воды, л | Полезная температура, °С | Объем воды при температуре 60°С, л |
|---|---|---|---|
| Кухонная мойка | 10-20 | 50 | 8-16 |
| Ванна | 150-180 | 40 | 90-108 |
| Душ | 30-50 | 37 | 15-27 |
| Раковина | 10-15 | 37 | 5-8 |
| Мойка для рук | 2-5 | 37 | 1-3 |
Потребность в горячей воде в пересчете на одного человека, л/сут
| Потребление воды | Температура горячей воды | Удельный расход электроэнергии, кВт·ч на 1 чел. | |
|---|---|---|---|
| 60°C | 45°C | ||
| Экономное | 10-20 | 15-30 | 0,6-1,2 |
| Среднее | 20-40 | 30-60 | 1,2-2,4 |
| Большое | 40-80 | 60-120 | 2,4-4,8 |
Электрические нагреватели накопительного типа
| Фирма | Модель | Объем, л | Мощность, кВт | Цена, $ |
|---|---|---|---|---|
| BAXI (Италия) | SV580 | 80 | 1,2 | 126 |
| SV510 | 100 | 1,5 | 142,1 | |
| SV550/R15 | 50 | 1,5 | 155,7 | |
| SV580/R15 | 80 | 1,5 | 178,2 | |
| SV510/R15 | 100 | 1,5 | 200,8 | |
| ARISTON (Италия) | SG 100 H | 100 | 1,5 | 158 |
| SG 120 | 120 | 1,5 | 191 | |
| SG 150 | 150 | 1,5 | 218 | |
| SG 200 | 200 | 1,5 | 295 | |
| TI 150 QB | 150 | 2 | 370 | |
| TI STI | 200 | 3 | 749 | |
| TI STI | 300 | 3 | 832 | |
| TI STI | 500 | 3 | 1946 | |
| STIEBEL ELTRON (Германия) | PSH 50 Sl | 50 | 2/220 B | 232 |
| SH 80 A | 80 | 2/220 B | 512 | |
| HFA 100 Z | 100 | 2-4/220 B 2-6/380 B | 705 | |
| SHZ 150 S | 150 | 1,5-4,5/220 B 1,5-6/220 В | 921 | |
| SHW 200 S | 200 | 2-4/220 B 2-6/380 В | 1349 | |
| DIMPLEX (Германия) | ACS 200 | 200 | 2-6, 220/380 В | 1222 |
| ACS 300 | 300 | 3-6, 220/380 В | 1352 | |
| ACS 400 | 400 | 3-6, 20/380 В | 1492 | |
| ACH 100 | 400 | 1-6, 220/380 В | 633 | |
| VAILLANT (Германия) | VEH 100 classic | 100 | 2 | 539 |
| VEH 80 classic | 80 | 2 | 499 | |
| GENERAL (Италия) | MH 100 | 100 | 1,2 | 135 |
| MV 140 | 140 | 2 | 180 | |
| SVT 150 | 150 | 2,5 | 450 | |
| SVT 200 | 200 | 2,5 | 550 | |
| SIEMENS (Германия) | DG80014 | 80 | 1/3/4/6 | 407 |
| DG80014 | 100 | 1/3/4/6 | 439 | |
| TATRAMAT (Cловения) | EO 80 J | 80 | 2 | 327 |
| EO 120 J | 120 | 2 | 393 | |
| EO 150 J | 150 | 2/3 | 381 | |
| HEIZER (Италия) | EV-80 | 80 | 1,2 | 90 |
| EV-100 | 100 | 1,2 | 100 | |
| WESTER (Великобритания) | WHS-80/2 | 80 | 1,2 | 123 |
| WHS-150/2 | 150 | 2 | 279 | |
| WHS-200/2 | 200 | 2 | 300 |
Полный газ
Одним из вариантов ГВС является использование мощных проточных и накопительных газовых нагревателей. Проточные приборы производятся фирмами MORA (Чехия), PROTHERM (Словакия), SIME, RIELLO, ARISTON, HEIZER (Италия), DEMIR DÖCÜM (Турция), RINNAI (Корея), а также немецкими VAILLANT, JUNKERS, BOSCH и шведской ELECTROLUX.
Компактная газовая колонка D250-SE (DEMIR DÖCÜM) с расходом горячей воды 10 л/мин
Проточные нагреватели (или газовые колонки) подают горячую воду практически сразу после поворота крана. Пламя появляется либо в результате электророзжига (от высоковольтной искры), либо вследствие действия пьезоэлемента и запальной горелки. Благодаря блоку управления мощность проточного нагревателя плавно регулируется (в зависимости от требуемой температуры горячей воды). Подача газа прекращается автоматически после окончания водоразбора. Современные газовые колонки имеют несколько уровней защиты от аварийных ситуаций: при недостаточной тяге дымохода прибор немедленно выключается, а в случае погасания пламени автоматически прекращается подача газа. В нагревателях серии GWH есть датчик тяги, находящийся в верхней части газовой колонки. Если на улице сильный ветер, велика вероятность возникновения эффекта обратной тяги, при которой продукты сгорания начнут уходить не в трубу, а в квартиру. Установленный датчик автоматически прекратит подачу газа и выключит колонку. Немаловажным фактором при выборе колонки является ее устойчивость к работе при слабом давлении воды и газа. К примеру, колонки MORA срабатывают при давлении воды всего 0,2 атм.
Проточные нагреватели способны обеспечить от 2 до 12 л горячей воды в минуту. Газовые колонки мощностью 7-20 кВт хороши, когда нужно обслужить одновременно несколько точек водоразбора или с комфортом принять ванну. Более мощным приборам (от 20 кВт и выше) вполне под силу целиком взять на себя горячее водоснабжение дачного домика или небольшого коттеджа. Таковы колонки GIWH 16 РА (27,8 кВт) из серии Fast от ARISTON, GWH-350 (24,4 кВт) от ELECTROLUX, 24/2 XIP (24,4 кВт) из серии MAG premium от VAILLANT, модель 17/17i (29,5 кВт) из серии Idrabagno от RIELLO и др.
Проточный газовый нагреватель от VAILLANT.
Для всех колонок с открытой камерой сгорания требуется устройство дымохода. Если такой возможности нет, лучше приобрести колонку с закрытой камерой. Продукты сгорания принудительно, за счет встроенного вентилятора, выводятся в дымовую трубу, которая устанавливается в стене дома. Колонки в данном исполнении — «турбо» — выпускаются фирмами RIELLO, ARISTON, PROTHERM и др.
Емкостные газовые нагреватели хорошо известны многим сельским жителям, имеющим дело с отечественными АОГВ и АКГВ. Их импортные аналоги от AMERICAN WATER HEATERS GROUP, VAILLANT, ARISTON, HEIZER, конечно, могут похвастаться современным дизайном, удобством и гибкостью автоматического управления. Однако право на существование имеют и те и другие, тем более что отечественные накопители работают вполне надежно, а стоят на порядок дешевле импортных.
Газовый накопительный водонагреватель серии Super SGA от ARISTON с открытой камерой сгорания.

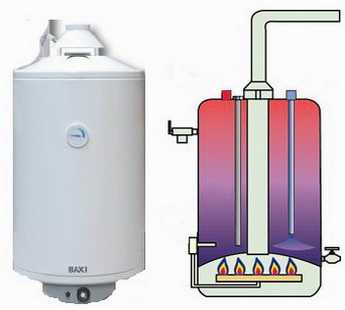

Так же, как и электронакопители, емкостные газовые приборы представляют собой теплоизолированный бак, внутри которого установлен теплообменник. Расположение атмосферной горелки и дымоотвода стандартное, как в газовых колонках. Борьба с коррозией обеспечивается с помощью специального эмалевого покрытия и защитного анода. Поскольку нагреватели являются напорными и подключаются к водопроводной магистрали, не забудьте смонтировать дренажную трубку, по которой будут стекать излишки горячей воды при избыточном давлении. Высокая мощность (от 6 до 27 кВт) емкостных приборов в сочетании с возможностью хранить запас теплой воды делает их вполне приемлемым вариантом горячего водоснабжения коттеджа. Бака на 155 л достаточно, чтобы обеспечить питание до четырех водоразборных точек. Если места в доме достаточно, подойдут напольные газовые накопители, обычно имеющие емкость от 120 л и более. Фирма VAIILLANT, к примеру, изготавливает газовые накопительные водонагреватели серии VGH объемом 130, 160, 190 и 220 л. Приборы обеспечивают независимую от отопления работу по приготовлению горячей воды, имеют термоэлектрический контроль наличия пламени, пьезорозжиг и ступенчатую регулировку температуры воды в нагревателе.
Газовый накопительный водонагреватель VGH 160 от VAILLANT.
Блок управления и газовая горелка водонагревателя VGH 160 легкодоступны для эксплуатации и обслуживания.
Газовые нагреватели проточного типа
| Фирма | Модель | Мощность, кВт | Расход воды (40°C), л/мин | Давление воды, атм | Цена, $ |
|---|---|---|---|---|---|
| ELECTROLUX | GWH-275RN | 11,4/19,2 | 5,5-11 | 1-10 | 176 |
| GWH-350RN | 11,6/24,4 | 7-14 | 1-10 | 275 | |
| ARISTON | Fast GIWH 10 PA | 17,4 | 10 | 13 | 195 |
| Fast GIWH 13 PA | 22,7 | 13 | 13 | 210 | |
| Fast GIWH 16 PA | 27,8 | 16 | 20 | 285 | |
| Fast GIWH 13 PЕ | 22,7 | 13 | 13 | 295 | |
| MORA | 5506 | 17,5 | 10 | min 0,2 | 173 |
| 5507 | 22,7 | 10 | min 0,2 | 195 | |
| 5510 | 28 | 16 | min 0,2 | 224 | |
| 5510 LUX (автоматич. поддержание температуры) | 28 | 16 | min 0,2 | 311 | |
| VAILLANT | MAG 19/2 XZ C+ | 19 | 10 | min 0,3 | 204 |
| MAG premium 19/2 XZ | 19 | 10 | min 0,3 | 304 | |
| MAG premium 24/2 XZ | 24 | 10 | min 0,3 | 333 | |
| MAG premium 19/2 XI | 24 | 10 | min 0,3 | 376 | |
| JUNKERS | WR 275-1KD1P23 | 19,2 | Нет данных | Нет данных | 299 |
| WR 350-1KD1P23 | 24,4 | Нет данных | Нет данных | 399 | |
| WR 400-3KD1B23 | 27,9 | Нет данных | Нет данных | ?429 | |
| DEMIR DЦCЬM | D-150 S | 10,4 | 2,5-6 | min 0,1 | 120 |
| D-250 SЕ | 17,4 | 4-10 | min 0,1 | 160 | |
| D-350 S | 24,4 | 6-14 | min 0,2 | 220 | |
| D-350 SET | 24,4 | 6-14 | min 0,2 | 250 |
В паре с бойлером
Для совместной работы с одноконтурной котельной установкой хорошо подходят накопительные водо-водяные теплообменники, или бойлеры косвенного нагрева. Если площадь вашего загородного жилища составляет не более 250-300 м2, обеспечение санитарной водой целесообразно доверить укомплектованной паре котел-бойлер (обычно это газовый котел мощностью 25-30 кВт с бойлером на 140-150 л).
Конструктивно бойлер представляет собой теплоизолированную стальную емкость с внутренним покрытием из многослойной эмали. Внутри установлены магниевый анод и гладкотрубный теплообменник греющего контура, обеспечивающий быстрый нагрев и большую мощность. Как правило, теплообменник достает почти до дна емкости, чтобы весь объем воды прогревался равномерно. Бойлер снабжается патрубками циркуляционного трубопровода, подачи и вывода теплоносителя, а также фланцевым отверстием для визуального контроля состояния прибора и профилактических работ (например, чистки от накипи и отложений). Кроме того, именно это отверстие служит для установки ТЭНового фланца, если понадобится переключение на электропитание. Циркуляционный трубопровод необходим, чтобы вода, проходя к крану, не остывала по пути. Для ее перекачивания требуется небольшой насос, наличие которого, однако, лучше предусмотреть заранее. Не все модели бойлеров имеют соответствующий фланец.
При организации сетей ГВС подбирают бойлер либо с ТЭНом, либо с теплообменником.
Обычно ТЭН монтируется в летний период, и бойлер работает как накопительный нагреватель. Другое дело, если вы планируете отключение котла. С наступлением теплой поры вам придется посетить магазин и подобрать для вашего прибора фланец с нагревательными ТЭНами. А стоит он не дешево — от $600 до $800, в зависимости от объема водонагревателя. Разумеется, надо будет вызвать сервисного специалиста и оплатить его работу по монтажу фланца.
Среди производителей водо-водяных теплообменников можно назвать фирмы AUSTRIA EMAIL (серия Vacutherm), VIESSMANN, PROTHERM, TATRAMAT, UNITHERM, REFLEX и др. Комбинированные устройства выпускают GORENJE (серия KGV), HEIZER (серия GT), STIEBEL ELTRON, Wester (серия NTX). В некоторых приборах, к примеру в навесных бойлерах Vacutherm емкостью 150 и 200 л от AUSTRIA EMAIL, теплообменник выполнен по схеме «бак в баке» — такая конструкция замедляет отложение накипи на стенках емкостей.
Водо-водяные бойлеры от UNITHERM (Германия) объемом 600 и 300 л. Наличие дополнительного фланца позволяет подключить ТЭН и значительно ускорить подготовку горячей воды
При высокой температуре, практически независимо от жесткости воды, всегда образуется накипь. Она оседает на внутренних поверхностях бака, на теплообменнике, что не лучшим образом сказывается на сроке и качестве его службы. Поэтому время от времени ребристую трубу теплообменника и нагревательный элемент рекомендуется обрабатывать специальными средствами для удаления извести.
Для защиты накопительных нагревателей от накипи желательно умягчить воду, перед тем как запустить в емкость (существуют специальные фильтрующие установки, снижающие жесткость воды). Если нет возможности отфильтровать воду, можно просто почистить ТЭНовый или теплообменный узел — они достаточно легко демонтируются.
В заключение отметим, что схема и комплектация системы горячего водоснабжения в больших коттеджах и загородных домах определяется еще на стадии проектирования. Все монтажно-установочные работы лучше поручить фирме, специалисты которой учтут ваши потребности в воде и осуществят подбор соответствующего оборудования.
Водо-водяные накопители (бойлеры)
| Фирма | Модель | Объем, л | Цена, $ | |
|---|---|---|---|---|
| AUSTRIA EMAIL | VT 800 FFM | 800 | 3590 | |
| VT 1000 FFM | 1000 | 4250 | ||
| HT 300 ERR | 300 | 1250 | ||
| HT 400 ERR | 400 | 1500 | ||
| HT 500 ERR | 500 | 1685 | ||
| MORA | 200 NTR | 210 | 489 | |
| 300 NTRR | 302 | 1012 | ||
| 500 NTRR | 470 | 1312 | ||
| 750 NTRR | 731 | 2920 | ||
| REFLEX | S 150 | 155 | 798 | |
| S 300 | 290 | 1018 | ||
| S 400 | 390 | 1449 | ||
| S 500 | 480 | 1631 | ||
| VIESSMANN | Vitocell-V 100 | 160 | 942 | |
| Vitocell-V 100 | 200 | 980 | ||
| Vitocell-V 100 | 300 | 1368 | ||
| Vitocell-V 100 | 500 | 1921 | ||
best-stroy.ru
Снабжение дома горячей водой — как сделать, варианты и схемы
Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.
Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.
Проточный – большой пиковой мощности
Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.
Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.
Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.
Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.
Недостатки проточного
При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.
Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается.
В результате также происходи перерасход воды и энергии.
Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.
В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.
Накопительная система нагрева воды
Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.
Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).
Недостатки накопительных
- Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
- Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
- Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
- Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

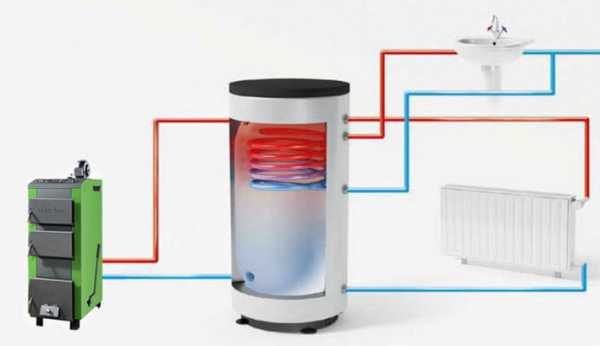

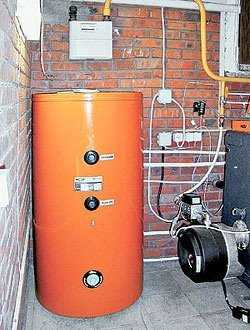

Бойлер косвенного нагрева – стабильная система ГВС
Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

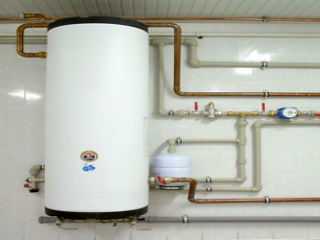

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.
Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

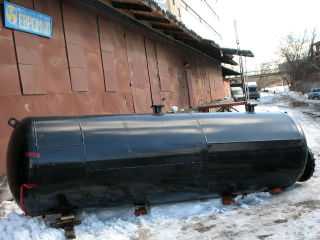

С буферной емкостью – наибольший запас энергии
В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.
Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…
Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость
Другие особенности нагрева воды отоплением

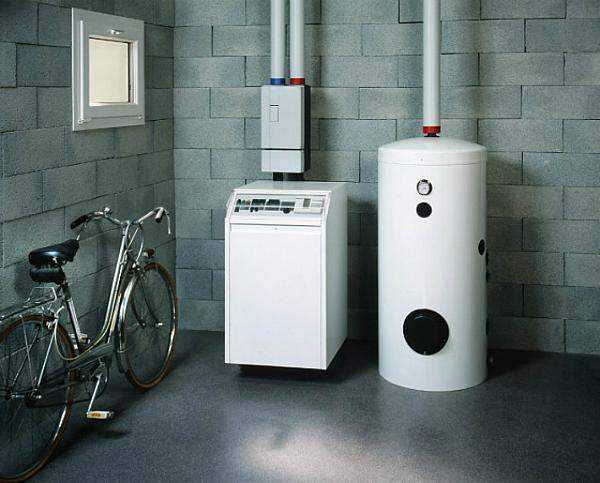

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный
Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.
Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.
Бойлер послойного нагрева
Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.
Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.
Ошибка – неправильное подключение бойлера ГВС
Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.
Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу.
Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом
Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…
teplodom1.ru
Система горячего водоснабжения в частном доме: виды, характеристики, советы
Наличие горячей воды в частном доме – это неотъемлемая часть комфортной жизни. Температура обычной холодной воды не превышает 10 градусов. Поэтому требуется её подогревать для бытовых целей. При создании комфорта в индивидуальном жилом доме люди стараются в первую очередь решить данную проблему. Ведь далеко не везде есть общее горячее водоснабжение. Современное оборудование позволяет организовать водоснабжение в частном доме разными путями. Рассмотрим их.
Типы водонагревателей для установки в частном доме
Системы бывают накопительные и проточные. Особенности их работы понятны из названий.

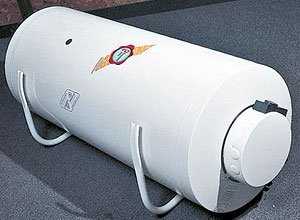

Накопительныйводонагреватель — это мощный бак или бойлер, в который встраивают ТЭН. Большой объем, где происходит циркуляция воды, даст возможность использовать горячую воду в течении нескольких часов.

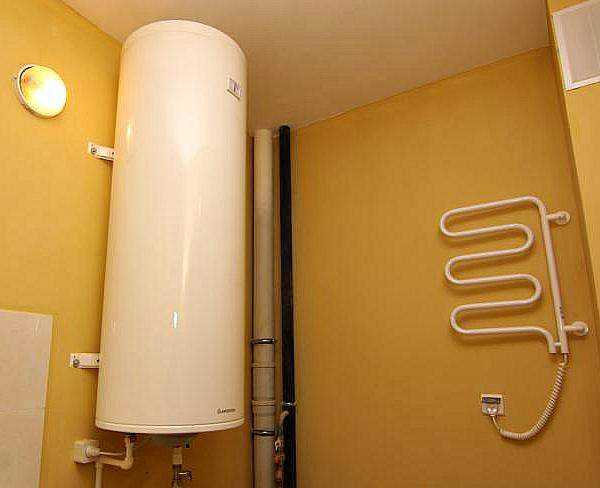

Накопительные системы
Это специальные баки, которые вмещают в себя большой объем воды и поддерживают его температуру на высоком уровне продолжительное время, предварительно нагревая её. Отличаются данные бойлеры объёмом бака:
- От 5 до 10 литров: хватит, чтобы помыть руки или немного посуды.
- 50 – 100 литров: достаточно для мытья посуды и принятия душа.
- Около 1000 литров: хватит на большую семью.
Положительные стороны накопительной системы:
- Удерживает температуру определённого объёма воды.
- Создаёт запас горячей воды. Актуально при перебоях водоснабжения.
- Устанавливается в любом месте.
Отрицательные стороны:
- Имеют ограниченнный объём.
- Подогрев занимает время, иногда продолжительное.
- Чем больше объем бойлера, тем сложнее найти для него подходящее место.

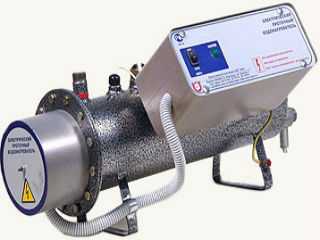

Проточные нагреватели
Проточный нагреватель сможет подать горячую воду практически сразу. Компактный вес и небольшие размеры облегчают транспортировку и монтаж.
Водонагреватели проточного типа годятся для как маленьких домов, так и для больших, с двумя и более этажами. Они не накапливают воду, а подогревают проточную и сразу падают потребителю.
Достоинства:
- Компактные размеры, могут быть подвесными или напольными. Зачастую имеет оригинальный дизайн передней панели.
- Процесс нагрева и сразу как только открылась подача воды.
- Для отдельного крана необязательно ставить отдельный агрегат нагрева.
Недостатки:
- Подача горячей воды имеет небольшую задержку.
- Остывшая вода от предыдущего запуска должно быть слита.
- При одновременном использовании горячей воды в разных местах от одного источника нагрева будет слабый поток и резко снизится температура.
- Нагреватель склонен к быстрому накоплению накипи.
Косвенные системы
Изображение бойлера косвенного нагрева в разрезе.
Водонагреватель косвенного нагрева отличается тем, что забирает тёплую воду из системы отопления дома. Такую систему выгодно использовать зимой, поскольку она не потребует дополнительных ресурсов для нагрева.
Способы нагрева воды в системе
Для получения горячей воды из обычной холодной, её необходимо нагреть. Для этого потребуется источник энергии. По типу нагрева системы бывают:
- Электрические, которые могут иметь второй контур.
- Газовые колонки со вторым контуром.
- С косвенным нагревом.
Для подбора определённого варианта требуется вычислить мощность, которая необходима для нагрева воды. Чтобы обеспечить горячей водой один кран достаточно 10 кВт, однако, для одновременного использования ванны с краном мощность нагревателя должна быть не менее 28 кВт.

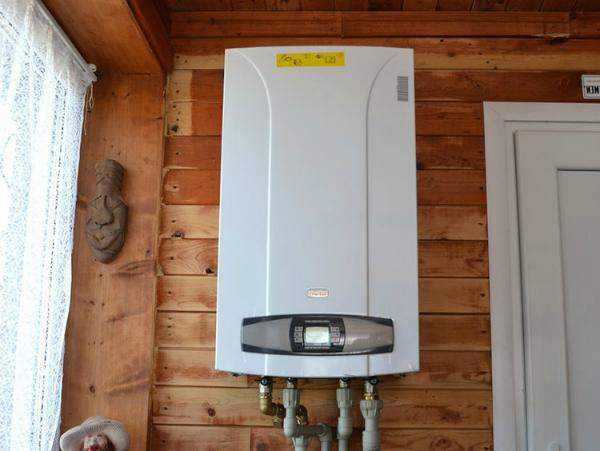

Газовые котлы
Для установки газового котла потребуется помощь специалистов, так как нужно подготовить соответствующие схемы, получить разрешения, установить вентиляцию и дымоход в случае необходимости.
Преимущества данного типа нагрева воды в том, что он обладает автономностью. К тому же отсутствие электроэнергии не помешает нагревать воду. На рынке присутствуют модели газовых котлов, которая позволяет сэкономить большое количество газа. Однако потребуется подключение дымохода. Но есть специальные модели, которые возможно установить в любом месте дома. Использование второго контура системы газового нагрева воды позволяет решить проблему не только горячей воды в доме, но и его отопления.
Обратите внимание, использование газового котла электроуправлением потребуется автономные источники питания, чтобы в работе системы не было сбоя.
Электронагреватели
Установить электросистему нагрева воды можно самостоятельно. Проводку можно подвести напрямую от щитка. Обратите внимание, для проточного типа электронагревателей потребуется отдельная линия. Это связано с их высокой мощностью. Выводные автоматы должны быть заменены. А также следует подумать об экономической целесообразности использования проточного типа водонагреватель.
Котлы на альтернативных видах топлива
Если нет возможности подключить газ и постоянно происходят перебои с электричеством, то лучше установить котел, работающей на альтернативном топливе.

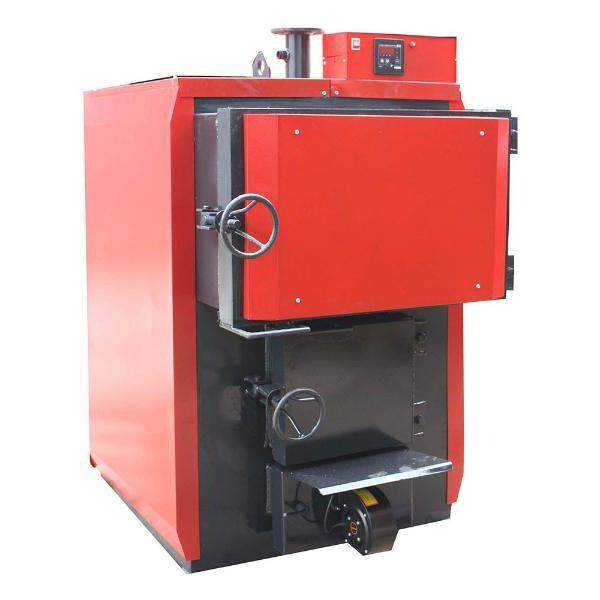

В качестве топлива для таких системы используют древесину, торфобрикеты или жидкое топливо. Такие типы котлов устанавливают в домах, которые удалены от коммуникаций. Осуществлять при их помощи нагрев воды для бытового использования в доме дорого и сложно.
Что касается солнечных коллекторов, то в нашей стране они не распространены. Однако их использование позволило бы иметь автономный источник электроэнергии и использование электрокотла было бы целесообразным.
Виды нагревательных элементов
Сухой ТЭН не имеет прямого контакта с водой, он погружен в специальную металлическую колбу. Эта колба защищает нагревательный элемент от коррозии.
Существует 2 вида теплонагревательных элементов по своему принципу работы. Их отличает способ взаимодействия с водой:
- Мокрый ТЭН. Принцип работы схож с кипятильником, который опущен в воду. Только в бойлере устройство больше и имеет высокую мощность.
- Сухой ТЭН. Установлен внутри банка, поэтому греет не воду, а бак. Это даёт некоторые преимущества:
a. Отсутствие контакта ТЭНа с водой снижает требования к последней.
b. Пробои ТЭНа исключены.
c. Накипь на устройстве не образуется. Это продлевает срок службы, и увеличивает эффективность работы.
При покупке устройства нагрева воды следует обратить внимание на характеристики нагревательного элемента.
Мокрый ТЭН — погружен непосредственно в воду внутри бойлера, он имеет низкую цену, устанавливается на бюджетные модели бойлеров.
Выбор труб для разводки системы горячего водоснабжения
На данный момент рынок предлагает большое количество видов труб для систем водоснабжения. Главные показатели, по которым следует выбирать трубы – это стоимость и надёжность. Монтаж при этом не должен вызывать существенных трудностей.
Материалы труб:
- Сталь.
- Медь.
- Пластик.
- Металлопластик.
Стальные трубы
Стальные трубу принято рассматривать как традиционный вариант, отвечающий большинству требований при построении систем горячего водоснабжения.
Их изготавливают из чёрной или же оцинкованной стали. Последний вариант устойчив к коррозии. Срок эксплуатации около 50 лет. Трубы из стали способна выдержать перепад температуры и значительные изменения давления.
Для установки системы водоснабжения из стальных труб потребуется опытный мастер, поскольку человеку неквалифицированному выполнить работу будет сложно. Недостатка у стальных труб два: снаружи труб может образовываться конденсат на них, а внутри может отлаживаться налёт.
Трубы из меди
Отличаются высоким сроком эксплуатации – до 70 лет. У них красивый внешний вид и они могут органично вписаться в декор. Недостаток материала – высокая стоимость. Да и найти медные трубы на рынке не так-то просто.
Медные трубы прекрасно выдерживают высокие давления и температуры, исключают развитие коррозионных процессов.
Пластиковые трубы
Отличаются долговечностью, универсальны в использовании, имеет низкую стоимость. Популярные остальных материалов. Их аккуратный внешний вид тоже является плюсом.
Для производства таких труб применяют:
- Полипропилен.
- Поливинилхлорид.
- Полиэтилен.
Разводка водопровода из пластиковых труб выполняется в короткие сроки. Работу просто выполнить самостоятельно. Понадобятся лишь трубы, схема разводки и сварочный аппарат. В качестве последнего можно использовать газовую горелку.
Пластиковые трубы легко монтируются, они долговечные, прочные и не потребуют сварки.
Металлопластик
Практичный в использовании отличается малым весом. Их легко монтировать. Данная труба состоит из стального каркаса, который с обеих сторон покрыть пластиком. Эксплуатировать такие трубы можно до 35 лет. Металлопластиковая труба способна выдержать температуру до 75 градусов.
Достоинства: невысокая стоимость, простая установка, надёжность изделий. Недостатки: слабая стойкость к низким температурам, поэтому из них лучше выполнять разводку внутри дома.
Данные по среднему расходу воды для выбора системы
Чтобы правильно выбрать систему нагрева воды, требуется найти усредненное значение по её расходу. Для этого требуется провести некоторые вычисления. Ниже рассмотрен среднестатистический вариант в качестве примера.
Расход воды в душе будет составлять от 4 до 8 литров за 1 минуту. Чтобы проводить дальнейшие расчёты возьмём максимальную цифру – 8 литров. Если каждый член семьи будет принимать душ в течение 10 минут, то ему потребуется 80 литров воды. Это объем на одного человека.
Организация системы горячего водоснабжения в частном доме требует взвешенного подхода к выбору оборудования и материалам.
Для мытья посуды потребуется 15 минут, расход воды будет составлять примерно 3 литра на одну минуту. Итого получается 45 литров. Выходит, что на одного члена семьи потребуется 125 литров.
Диапазон комфортная температура использованию от 30 до 40 градусов. Возьмём 35.
Накопительные бойлеры могут нагревать воду до 80 градусов. Среднее значение терморегулятора стоит примерно на 65 градусов. Температура холодной воды, которая поступает в водонагревателе равняется 10 градусам. Расчёт объёма водонагревателя = 125 *(35 – 10):(65 – 10) = 56 литров.
При необходимости в потреблении объема воды до 200 литров, на рынке представлен широкий спектр настенных моделей. Если потребуется большее количество воды, необходимо выпускать свой взор на напольные модели.
Обратите внимание! Использование проточных систем актуально при небольшом объёме использования горячей воды. Но следует учитывать, что такое тип водонагревателя потребует дополнительных затрат на оснащение электропроводки. Также у такого водонагревателя будет высокий расход электроэнергии. Стоит подумать, нужно ли ставить такую систему.
Косвенные системы хороши тем, что позволяют не только отапливать дом, но и получать горячую воду для бытовых нужд. Если строится новый дом, а система отопления ещё не установлена, то стоит рассмотреть возможность конструирования косвенно системы. Однако контур получения горячей воды должен иметь отдельный подогрев. Иначе в летний период получить её будет невозможно.
Тем, кто приобрёл дом с уже готовой системой отопления, но в них не было системы подогрева воды, предстоит её установить. И выбор, скорее всего, падёт на создание второго контура в системе с газовым отоплением. Или же предстоит приобретение электробойлера при наличии централизованной системы отопления, либо котла на твёрдом и жидком топливе.
Электрические нагреватели накопительного типа можно установить своими силами и подвести линию проводки непосредственно от щитка.
При необходимости монтаж можно доверить специалистам. На водоснабжении лучше не экономить, чтобы не возникло непредвиденных обстоятельств.
Полезная информация от профессионалов
В заключение приведены полезные советы от профессионалов. Они пригодятся при монтаже систем нагрева воды для бытового использования и позволят избежать неприятностей во время эксплуатации:
Котов Владимир Викторович, мастер участка: На первоначальном этапе строительства загородного дома в нём можно установить бойлер для нагрева воды объёмом 100 литров. Это даст комфорт проживающим на объекте. При сезонном использовании дома, например, как дачу, целесообразно устанавливать проточный водонагреватель. Он компактный и удобный в эксплуатации.
Литвинов Дмитрий Юрьевич, проектировщик водопроводных систем: При небольшом размере семьи можно установить бойлер на 50 — 100 литров. Он позволит компенсировать потери тепла и расход воды. При покупке газового бойлера лучше отдать предпочтение готовому комплекту с котлом и бойлером. Их параметры правильно подобраны производителем.
Кудряшов Валерий Леонидович, слесарь-водопроводчик: При большом содержании примесей в проточной воде в количестве свыше 140 миллиграмм на литр рекомендуется не использовать проточные водонагреватели. Примеси будут выпадать на нагревательном элементе и трубах. Проточный нагреватель выйдет из строя в скором времени. При наличии котла в доме на альтернативных источниках топлива, будь то дрова или уголь, использование накопительного бака позволит организовать вторичный контур водоснабжения. Это позволит избежать дополнительных затрат на электроэнергию для подогрева воды.
Выводы
Приведенная информация поможет владельцам частных домов сделать правильный выбор и определиться с установкой системы горячего водоснабжения. Ввиду того, что обустройство данной система требует ответственного подхода, выбор оптимального варианта оборудования, проектирование системы и ее монтаж лучше доверить специализированным организациям, профессионально занимающимся этим направлением. Это позволит обеспечить надежное и бесперебойное функционирование системы на долгие годы.
79w.ru
Горячее водоснабжение частного дома: виды, особенности
Горячее водоснабжение загородного дома дает возможность проживать в комфортных условиях на протяжении всего года. Там, где отсутствует водопроводная централизованная сеть, владельцам частного жилья для обустройства системы горячей подачи воды можно использовать бойлер, который устанавливается в любом помещении, где имеется электропитание.
Устройство горячего водоснабжения
Бойлер состоит из прочного стального корпуса, внутри которого располагается тэн антикоррозийного состава. Распределительна
Водонагревательн
Теплоизоляционны
Когда начинается использование воды из приемного резервуара, ее восполнение начинается с верхней части трубы, примыкающей к аппарату. Потоки холодной воды моментально начинают подогреваться, дойдя до определенного уровня бачка.
Если бойлер не успевает подогревать жидкость и во время водозабора поступает прохладная вода, необходимо подбирать систему с более высокой производительнос
Подготовка к обустройству горячего водоснабжения
Создавать расчетный проект на водоснабжение дома лучше всего на стадии строительных работ, чтобы имелась возможность расположить коммуникации надлежащим образом. Далее потребуется:
Определиться с водоисточником на отопление: это может быть скважина или колодец, в некоторых случаях — центральная система.
Обозначить месторасположени
е водонагревательн ого котла на отопление, накопителя, шлангов. Для этого специально отводится помещение технического назначения. Определиться с материалом труб на отопление.
Провести монтаж системы частного дома.
Если жилое строение имеет небольшую площадь и один этаж, схема на отопление может содержать однотипный несложный проект, который совмещает отопление с подогревом воды. В этом случае устанавливается единичный проточный водонагреватель на водоснабжение, который распределяет горячую воду по всем кранам, расположенным внутри дома.
Для строения в два этажа с наличием нескольких санузлов, душевых кабинок, следует подобрать иную систему горячего водоснабжения. В этом случае необходимо установить мощное оборудование, для которого выделить специальную комнату или возвести бойлерный короб под землей.
Виды горячего водоснабжения
Чтобы иметь возможность пользоваться горячей водой частного дома, применяют водонагревательн
Накопительный бойлер
Устройство имеет разную геометрическую форму, объем емкости которого рассчитан на 10-300 литров. Электротэн, располагаемый у основания бойлера, обладает мощностью в 1,5-3 кВт. Такой тип оборудования для нагрева воды широко используется благодаря низкому потреблению электроэнергии. Накопительное оборудование для воды имеет способность держать температурный уровень в емкостях незначительных размеров от 15 до 50 литров. Чтобы избежать нагрузки на электросеть, не стоит подключаться к нескольким сантехническим коммуникациям.
Среди отрицательного использования накопительного бойлера относят их большие габариты и ограничение в количестве набираемой жидкости. При поступлении горячей воды в кран частного дома поток холодной воды вновь поступает в бойлер, в связи с чем, вода не успевает прогреться до определенной температуры.
Проточный бойлер
Такое устройство имеет небольшой вес и габариты, что является достоинством его эксплуатации. Оборудование способно подогреть жидкость за считанное время в пределах 70-95%. Минусом является высокое энергопотреблени
Если необходимо создать подачу горячей воды на ванную комнату и кухню, необходим бойлер мощностью 5 кВт, а для подачи воды на все сантехнические точки частного дома, понадобится агрегат мощностью 15-20 кВт, что даст высокую нагрузку на электропроводку в доме.
Газовые колонки
Такие нагревательные элементы применяются в частных строениях за счет удобства эксплуатации и возможности быстрого обеспечения помещений горячей водой. Газовый котел является менее энергозатратным, в связи с чем занимает почетное место среди возможных водонагревательн
Среди существенных недостатков выделяют высокую стоимость на само оборудование для частного сектора и его монтаж. Также газовые установки для загородного дома требуют учета и регистрации в газовых службах. В особых случаях сложно оборудованной системы можно сочетать вышеприведенные варианты горячей подачи воды. При эксплуатации котла дополнительно проводят монтаж водонагревателя.
Электрические водонагреватели
Выбирая такой водонагреватель, необходимо ориентироваться на его мощность. Так, чем холоднее зимы в вашем регионе, тем больше мощность должна быть у бойлера. Однако электрические модели потребляют слишком много электроэнергии, а это серьезно сказывается на семейном бюджете. Намного лучше установить газовое оборудование, хоть и придется изначально потратиться.
Какой бы водонагреватель не был выбран, изначально нужно обращать внимание на его безопасность и возможности. И прежде чем приобрести понравившуюся модель, делая водоснабжение дома, изучите ее характеристики.
delovvode.ru
Основные схемы водоснабжения загородного дома
08 мая 2016 г.
Системы водоснабжения могут быть самотечными и напорными. Последние, в свою очередь, подразделяются на летние и круглогодичные системы водоснабжения.
Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.
Если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее есть один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше.
Схемы горячего водоснабжения загородного дома

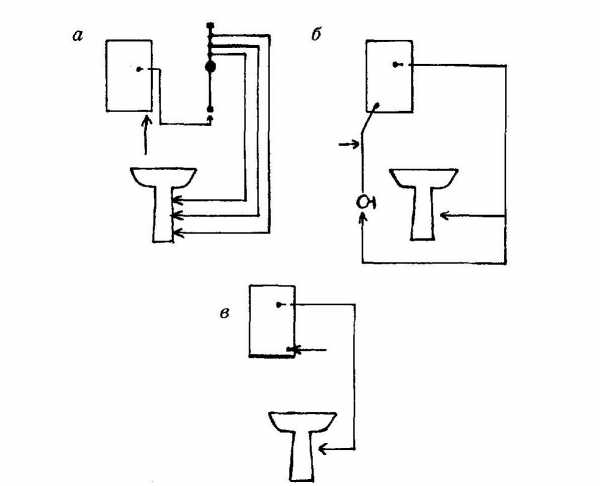

а — с использованием коллектора; б — с применением принудительной циркуляции; в — стандартная
Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.
Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.
Третья схема, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в бистему горячего водоснабжения обратного клапана на линии подачи воды.
Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.
Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.
В том случае, если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.
Схема совмещения горячего водоснабжения с отоплением
1,2-3 — стояки горячего водоснабжения; 4 — воздухосборник; 5 — котел; 6 — отопительный прибор; 7 — кран подпитки; 8 — вентиль
Схема подключения автономной системы горячего водоснабжения
1 — котел; 2 — расширительный бак; 3 — шаровый кран; 4 — циркуляционный насос; 5 — бойлер; 6 — предохранительный клапан; 7 — расширительный бак горячего водоснабжения; 8 — рециркуляционный насос; 9 — фильтр; 10 — обратный клапан; 11 — устройство автоматического заполнения системы
В комнате, где располагается насосная станция, следует поддерживать определенную температуру воздуха. В зимнее время она не должна быть ниже +2°С.
В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.
Во время монтажа домашней сети горячего водоснабжения устраиваются цепи циркулирования горячей воды. Они представлены в виде трубопровода, имеющего форму петли, который проходит от бойлера недалеко от точек разбора подогретой воды и возвращается к бойлеру снова.
Благодаря подобной циркуляции вода все время перекачивается и поступает к потребителю уже спустя 1-2 секунды после открытия крана.
Выполнение рециркуляции горячей воды
1 — бойлер; 2 — петлеобразный трубопровод; 3 — вентили разбора горячей воды
ros-pipe.ru
Горячее водоснабжение частного дома — расчет
СодержаниеВ настоящее время горячее отопление жилого загородного дома является одним из самых актуальных вопросов.
На современном рынке присутствует немалое количество всевозможных агрегатов и систем, которые обеспечивают горячее водоснабжение в многоквартирном доме.
Бойлер косвенного нагрева, электрический, 60 л
Горячее отопление загородного дома обеспечивается несколькими способами. Каждый из них основывается на оборудовании, которое отличается способами установки и техническими характеристиками.
Для того чтобы централизованное отопление частного дома обеспечивало помещение теплом с максимальной эффективностью, необходимо рассчитывать на газовые ресурсы, мощную электропроводку или дымоход.
Эффективный способ создания системы горячего водоснабжения для частного дома
Сейчас одним из популярных и действенных методов, который удовлетворит общедомовые нужды горячего водоснабжения, является применение проточных (накопительных) водонагревателей.
Отопление жилого загородного дома с помощью таких устройств возможно в том случае, когда в наличии имеется большой накопительный бак.
Бойлер косвенный, электрический, 40 л
Такие системы оборудованы специальным нагревательным элементом для подогрева, и рассчитаны на поддержку постоянного горячего водоснабжения частного жилого загородного дома.
Благодаря наличию такого водонагревателя накопительного типа, общедомовые нужды жильцов частного дома будут постоянно удовлетворяться.
Это обусловлено тем, что бойлер непрерывно работает, а накопительный нагреватель обеспечивает поддержание постоянной температуры воды на заданном уровне.
В этом случае горячую воду можно получить незамедлительно. Это происходит благодаря регулярному (каждые 2-3 часа) перегреву холодной воды в баке.
Общедомовые нужды обитателей жилого загородного дома, благодаря бойлеру, могут удовлетворяться в любой момент времени. Накопительный нагреватель имеет ряд преимуществ. Это:
- Обеспечение системы водоснабжения горячей водой непрерывно;
- Возможность регулировки температуры воды на выходе;
- Малая электрическая мощность системы.
Читайте также: как создать систему водоснабжения из колодца своими руками?
к меню ↑
Применение Проточных водонагревателей для частного дома
Общедомовые нужды горячего водоснабжения могут обеспечиваться теми устройствами, в которых накопительный бак заменен колбой со встроенным ТЭНом.
Бойлер промышленный, газовый, 300 л.
Обеспечение загородного дома горячей водой осуществляется в рамках представленных систем благодаря эффективной отдаче тепла проходящему потоку рабочего вещества.
Одним из недостатков такого метода нагрева является высокая мощность нагревательного прибора.
Общедомовые нужды жильцов в горячей воде могут обеспечиться в полном размере в том случае, если мощность устройства будет составлять 12 – 15 кВт.
Горячее водоснабжение жилого загородного дома, создаваемое данным прибором, обеспечивает отопление, и нагрев воды до температуры в +50 °C за достаточно короткий отрезок времени.
Расчет горячего запаса воды в таких системах не имеет необходимости. Его в таких системах попросту не имеется – это связанно со сравнительно небольшим размером колбы и полным отсутствием теплоизоляции.
Расчет показателей горячего водоснабжения и соответствующие ему общедомовые нужды обитателей жилого или загородного дома производятся с ориентировкой на мощность нагревательного устройства.
Бойлер электрический, 70 л.
Исходя из этого, расчет показывает, что поточный нагреватель должен обладать минимальной мощностью в 12 кВт. При этом общедомовые нужды будут составлять приблизительно 7 л/мин при нагреве воды на 25 °C.
к меню ↑
Применение газовых колонок
Общедомовые нужды горячего водоснабжения могут реализовываться с помощью газовых колонок. Предварительный процесс установки и подготовки оборудования может занять определенное время, и связан с немалыми затратами.
Однако расчет водоснабжения показывает, что монтаж и последующая эксплуатация данного агрегата достаточно быстро окупается.
Газовые нагреватели стоят в несколько раз дешевле, чем их электрические аналоги. Сейчас повсеместно востребованы газовые колонки оснащенные камерой сгорания закрытого типа.
Этим турбированным устройствам не нужны традиционные дымоходы. Удаление всех продуктов сгорания в таких агрегатах выполняется в принудительном порядке.
Котел газовый, 70 л
Представленные газовые проточные нагреватели работают с применением коаксиального дымохода. Он выводится наружу через специальное отверстие в стене дома.
к меню ↑
Применение водонагревателей косвенного нагрева
Системы горячего водоснабжения могут базироваться на устройствах косвенного нагрева. В этом случае их монтаж производится прямиком в уже созданную систему, при этом используются уже накопленные ей ресурсы тепла.
Для того чтобы данная схема работала с максимальной эффективностью и отдачей, производится предварительный расчет КПД.

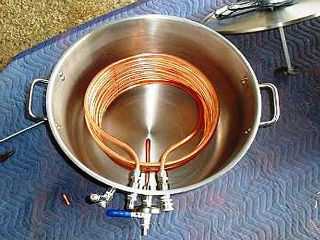

После этого в емкость нагревателя вводится специальный змеевик – по нему в процессе работы агрегата циркулирует теплоноситель.
Существенным недостатком представленной системы является то, что значение температурных показателей на выходе из устройства будет отличаться от температуры внутри агрегата.

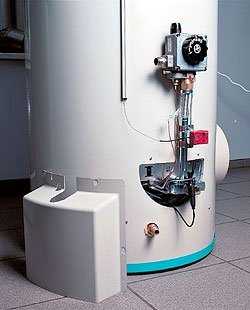

Котел газовый, с автоматикой, 35 л
Кроме того, в бойлерах производится установка дополнительных ТЭНов. Это обусловлено тем, что часто возникает нехватка энергии, получаемой от системы. Дополнительные тепловые элементы восполняют эту потерю. Бойлеры с таким типом устройства называются комбинированными.
к меню ↑
Примение двухконтурных котлов
Наиболее востребованной альтернативой, обеспечивающей эффективное и непрерывное теплоснабжение, является установка так называемого двухконтурного котла.
В настоящее время представленные агрегаты продаются в двух модификациях – напольной и настенной.
Их работа основана на использовании нескольких видов топлива. В большинстве случаев двухконтурные котлы производят обслуживание нескольких систем одновременно.
Как правило, это отопительная (основная сеть), к которой можно отнести систему «теплые полы» и собственно систему обеспечивающую горячее водоснабжение.
Стоит упомянуть о том, что в данных устройствах, как и вышеупомянутых газовых колонках, происходит автоматическое воспламенение горелки.
Кроме того, установка двухконтурного котла не сопровождается монтажом дополнительного дымохода.

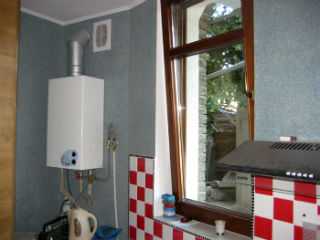

Двухконтурный газовый котел на кухне, 50 л.
Этот тип нагревателей имеет один существенный недостаток – несколько горелок не могут работать одновременно.
Например, при открытии крана с водой все ресурсы устройства тратятся на ГВС. При этом процесс нагрева системы отопления на время прерывается.
Исходя из этого, постоянно приходится осуществлять ручную регулировку, которая будет регулировать процесс подачи горячей воды.
к меню ↑
Расчет системы горячего водоснабжения
В подавляющем большинстве случаев, проектирование и расчет магистральных сетей, обеспечивающих дом горячей водой, производится приблизительно.
Расчет горячего водоснабжения в сетях, имеющих среднюю степень протяженности, включает в себя подробный анализ мест схемы с точками расположения запорных элементов.
Это производится для возможного сокращения длины магистрали и повышения целесообразности применения системы циркулярного типа.
Котел газовый Navien, автоматический, 60 л
В большинстве случаев монтируется та система, в которой время ожидания подачи воды наиболее приемлемо для пользователя.
Для того чтобы максимально оптимизировать период ожидания подачи горячей воды, производится расчет времени, за которое горячая вода поступает от самого крайнего накопителя к запорному элементу.
Полученные результаты демонстрируют ряд показателей, свидетельствующих о необходимости проведения модификации сети.
При произведении расчета следует учитывать некоторое количество параметров. Проводится он в такой последовательности:
- Учитывается расход воды на отдельно взятый узел.
- Длина магистрали умножается на удельный объем воды.
- Производится суммирование объема воды.
- Полученное значение делится на секундное потребление воды.
Такой вид расчета применяется в инженерных целях и подходит для емкостных и скоростных водонагревателей.
Водонагреватель проточного типа, стационарный.
Его проведение возможно лишь в том случае, когда имеются реальные данные об объекте. Таблицы и диаграммы, которые используются при расчете трубопроводных магистралей отопления, применимы и в случае произведения расчета длинны трубопровода для горячего водоснабжения.
Для этого, в каждой отдельно взятой точке водозабора, определяют соответствующий ей FU – запорный элемент.
Как и в случае с отопительной сетью, ее распределительная разновидность разделяется на некоторое количество участков.
Далее производится расчет суммы всех наличествующих приборов и агрегатов. Рассчитывается сумма соответствующих приборов FU, которые обслуживают каждый отдельно взятый участок трубопроводной магистрали.
Вычисление среднего значения расхода на выбранных участках трубопровода происходит с учетом совмещенных показателей.
Водонагреватель проточный, промышленный.
Рассчитывается сумма соответствующих приборов FU и типа здания (в данном случае частного дома).
С ориентировкой на сведения о пропускных объемах одного конкретно взятого отрезка сети определяются точные показатели диаметра участка.
При этом следует учитывать некоторое количество общих потерь давления по сети с учетом заданных рамок.
В том случае, если будет организовываться циркулярная сеть, ее диаметр будет определяться с учетом пропускного объема по каждому конкретному участку.
Пропускной объем должен составлять 3 л/с на каждый отдельно взятый запорный элемент в магистрали.
Для примера можно взять семью, проживающую в частном доме и состоящую из четырех человек. Ванна, имеющая объем равный 140 л способна полностью наполниться в течение 10 минут.
При этом одновременно в совмещенном санузле используется душ. Он потребляет около 30 литров горячей воды за такое же время.
Параллельно с этим на кухне моется посуда, что добавляет в данные о расходе еще 30 литров. Применяя метод элементарного сложения можно определить, что в течение 10 минут установленный водонагревательный агрегат должен обеспечить жильцов горячей водой в объеме 200 литров.
к меню ↑
магистраль горячего водоснабжения частного дома (видео)
Главная страница » Водоснабжение дома и дачиbyreniepro.ru
