Обвязка скважины на воду

Пробурить скважину на территории частного дома или дачи – это только половина дела. Самое главное – обвязка скважины, поскольку от этого процесса зависит дальнейшая эксплуатация оборудования автономно, без участия человека. Именно на этапе подготовки к обвязке продумывают все нюансы водообеспечения жилых помещений, рассчитывают необходимое давление, выполняют монтаж труб и узлов автоматики.

Собственно, о том, как правильно произвести монтаж и на какие нюансы обратить внимание, мы и поговорим в этой статье.

Схема водоснабжения частного дома из скважины

Предположим, что скважина уже есть. Из неё выведен шланг, насос для откачки воды опущен и провод от насоса вставляется в электрическую розетку. Как только мы вставили питающий кабель, включается насос и вода подаётся из шланга. Теперь, чтобы пользоваться водой автоматически, необходимо выполнить обвязку.

Схема обвязки скважины на воду состоит из следующих основных узлов:

  1. Шланг соответствующего диаметра. Его задачей является передача воды от насоса к гидроаккумулятору. Диаметр шланга занижать нельзя, поскольку это может привести к прорыву трубы. Соответственно, чем дальше скважина находится от дома, тем мощнее должен быть насос.Под мощностью в данном случае понимается не только объем перекачиваемой жидкости в минуту, но и расстояние, на котором насос способен сохранить рабочее давление. То есть, выбирая оборудование, следует учитывать расстояние не только от точки забора воды и до выхода шланга из земли, но и от приямка до котельной вашего дома.
  2. Гидроаккумулятор. Это самый основной узел. В его задачу входит накопление воды с целью снижения количества включений насоса. Перед гидроаккумулятором установлен пятивыводной штуцер, к которому подключается подводящий шланг, сам гидроаккумулятор, реле давления, манометр и основной отвод воды в дом. Соответственно, отводящий шланг от 5-выводного штуцера может приводить в коллектор, который в дальнейшем будет распределять воду по дому, либо в последовательную схему включения.
  3. Реле давления. Это один из основных узлов автоматики. Этот узел будет размыкать и замыкать силовой контакт, который подает напряжение на устройство. Это позволит регулировать минимальный и максимальный порог давления воды в контуре.
  4. Схема обвязки скважины включает в себя различные фитинги, переходы, краны, муфты и другие узлы. Всё это рассчитывается на этапе проектирования.

Варианты разводки воды в частном доме

Говоря о вариантах разводки, имеют в виду схему подключения источников потребления воды в доме.

Выделяют последовательную и параллельную схему.

При последовательном соединении все источники потребления, например, раковина на кухне, умывальник в ванной и туалете, душевая кабина и прочие узлы соединены последовательно.

Риск такого подключения заключается в снижении давления (о нормативах оптимального рабочего давления воды в водопроводе узнаете здесь). Выгодой обустройства является экономия на трубах и фитингах. Для каждого узла делается свой отвод трубы, устанавливается кран на горячую и холодную воду на случай ремонта.

Смотрите, какие самые частые ошибки допускаются при разводке водопровода в частном доме:

Что касается параллельного подключения, то этот вариант считается наиболее эффективным при постоянном заборе воды. То есть, на каждом узле забора воды в доме давление будет фиксированным. Основным нюансом является сложность в распределении труб, поскольку их много и с ними довольно трудно работать. Здесь наблюдается перерасход материала.

Что такое обвязка и ее общие требования

Обвязка – это обустройство скважины, где планируется установка узла автоматики к предварительно проложенным трубам. Именно поэтому есть общие требования, которые необходимо соблюдать. Например, при обвязке скважины необходимо решить для себя то, когда вы будете ей пользоваться.

Если вы планируете использовать только в летний период эксплуатации, то закапывать трубы не нужно. В случае с зимним вариантом трубы необходимо углубить на величину промерзания грунта, что для центральной части России соответствует нужной глубине в 1,6 м.

Можно закопать чуть более метра, но тогда трубы будет необходимо утеплить.

Следует обустроить приямок. Его глубина должна быть не менее 2 м на случай, если узел автоматики будет установлен на улице.

Специалисты рекомендуют устанавливать автоматику в котельной частного дома или дачи, поскольку здесь меньше сырости, значит, реле давления и прочие узлы прослужат дольше. В тёплом и сухом помещении их проще будет обслуживать на случай ремонта.

Необходимо произвести настройку реле давления. Здесь необходимо выставить минимальный и максимальный порог срабатывания реле. При достижении минимального порога реле замыкает контакты, включается насос и закачивает воду в гидроаккумулятор.

При достижении максимального порога реле давления размыкает контакт и насос выключается. Минимальный порог давления устанавливается на полторы атмосферы, максимальный – порядка 3-4 атмосферы. Всё это сугубо индивидуально и опирается на источники потребления воды в доме.

Необходимо выбрать гидроаккумулятор. Здесь упор делается на ёмкость. Помните, что только половина емкости гидроаккумулятора заполнена водой. То есть, если вы берёте гидроаккумулятор на 100 литров, то лишь 50 литров здесь будет воды, всё остальное пространство заполнено сжатым воздухом.

Как правильно выбрать объем гидроаккумулятора для скважины:

Обвязка скважины на воду при подключении трубопровода

Предлагаем рассмотреть варианты обвязки скважины на воду при подключении трубопровода. Для этого рассмотрим основные этапы обвязки и главные узлы.

Открытый летний вариант

Этот вариант подходит для дачной эксплуатации. Здесь приямок не обустраивают, а лишь надевают оголовок обсадной колонны на трубу, производят правильный монтаж насоса, выводят шланг на поверхность.

Далее, при помощи соединительной муфты, подключают дополнительный шланг, который подводят к гидроаккумулятору либо используют непосредственно по принципу “насос в розетку”.

Вставили насос розетку – вода начинает идти из шланга с напором, характерным для конкретной модели оборудования. Этого будет достаточно для полива огорода.

В летний период обвязка не предполагает углубление шланга в грунт, что потребует слить воду с наступлением заморозков. В противном случае шланг может разорвать под давлением расширяющегося льда.

Приямок

Под приямком понимается углубление около скважины. Как мы и говорили ранее, глубина приямка должна быть не менее 1,6 м, но рекомендовано копать до 2 м. Приямок может быть оборудован из колодезных колец, выложен кирпичом, обустроен при помощи отработанных покрышек грузовых автомобилей либо залит под опалубку.

Всё это осуществимо сделать своими руками, за исключением установки колодезных колец, когда потребуется применять спецтехнику.

Важным условием обвязки приямка является его герметичность, что связано с опасностью талой воды весной.

Подробные рекомендации о том, как самостоятельно сделать скважинный приямок (кессон) из кирпича, бетонных колец и прочих материалов, мы привели в этом материале.

Устройство кессона для водоснабжения частного дома от скважины

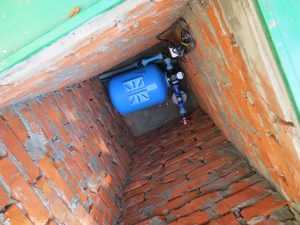

Самый простой и доступный способ обвязки кессона (приямка) скважины на территории частного дома – это выложить его из красного рядового кирпича. Кладется в один кирпич, предварительно выкопав траншею нужного размера.

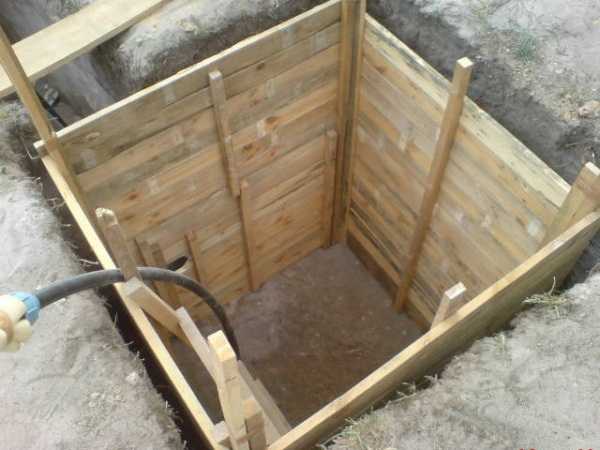

Выкапывают на глубину до 2 м, сторонами прямоугольника порядка 1-1,5 метров. Этого достаточно для удобства во время земляной работы и дальнейшей установки оборудования (рекомендации о том, как правильно выбрать оборудование для скважины с кессоном, мы приводили в отдельной статье). Кессон накрывается плитой, в которой делают отверстие для люка. Далее обсадную часть выступающей трубы срезают, устанавливают оголовок скважин и выполняют монтаж насоса.

Скважинный адаптер

Говоря о скважинном адаптере, имеют в виду угловой переход, который позволяет направить шланг из колонны скважины непосредственно в дом. Зачастую этот элемент либо устанавливают отдельно, либо он уже встроен в оголовок скважины. Его основная задача заключается в герметичности поворота, что особенно актуально при обустройстве незамерзающего водопровода. Монтаж скважинного адаптера выполняется в приямке.

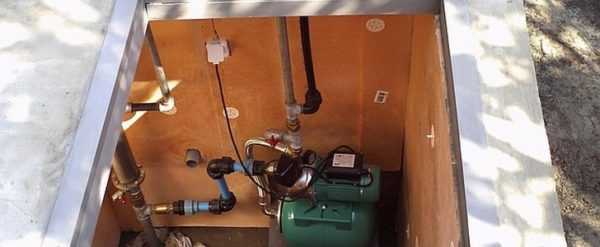

Пример обвязки скважины на воду:

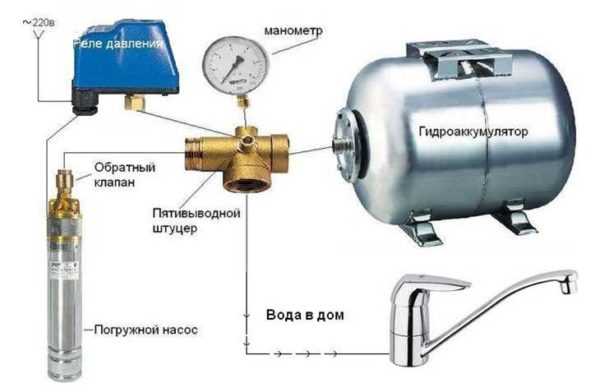

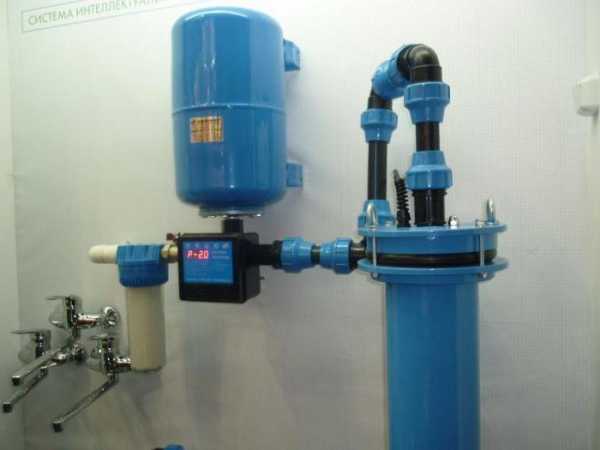

Схема подключения и обвязка гидроаккумулятора

Предположим, что обвязка гидроаккумулятора будет выполнена в котельной частного дома. То есть, у нас пришёл шланг от одной из частей адаптера.

Здесь мы устанавливаем вводной кран, предварительно установив переход с пластика на металл. Все соединения, особенно резьбовые, должны быть герметизированы путем использования специальной сантехнической пасты и льна.

Поверх крана устанавливаем штуцер на 5 выводов. Далее к одной из частей штуцера без заужения диаметра трубы производят монтаж гидроаккумулятора. Он одновременно будет получать воду и, после того как насос отключился, будет отдавать воду обратно в контур. Так как на насосе стоит обратный клапан, вода не будет уходить под землю.

Настраивая давление гидроаккумулятора, убедитесь в том, что эта величина ниже значений давления насоса.

К другому выводу штуцера подключают реле давления. Это устройство будет включать и отключать насос. Также сюда подключают манометр, позволяющий визуально контролировать давление внутри замкнутого контура. К оставшемуся выводу подключают рабочий контур частного дома, где зачастую выбирается последовательная схема соединения. На каждой из отводов необходимо установить кран, что позволит отключить крыло на случай ремонта.

provodoprovod.ru

пошаговое описание, особенности и рекомендации

После завершения работ по бурению скважины можно приступать к ее обустройству. Достаточно важным этапом является обвязка скважины. Такие работы осуществляются по одной из существующих технологий, которые отличаются по функциональности, надежности и стоимости.

Основные особенности обвязки

Если вы хотите оставить верхний вывод скважины на улице, то пользоваться ею можно будет лишь летом. Если подсоединить в тёплое время года к оголовку водопровод, то использовать источник можно будет до первых холодов. При необходимости поступления воды в дом круглый год трубопровод следует сделать постоянным. Для этого его укладывают ниже линии промерзания. Это указывает на то, что вход в скважину должен располагаться на глубине в 2 м.

Защитить источник воды необходимо не только от промерзания, но и от попадания мусора. Помимо прочего, оборудование необходимо периодически обслуживать, а скважину – чистить. Поэтому к системе должен быть обеспечен свободный доступ.

Описание технологии

Обвязка скважины – это целый комплекс работ, которые предполагают:

  • прокладку и запуск системы водопровода;
  • монтаж оборудования;
  • обеспечение бесперебойной подачи воды;
  • защиту источника воды от грязи и промерзания.

Если речь идёт о стандартной схеме обвязки, то для начала необходимо изготовить адаптер, кессон или приямок. Система трубопровода на следующем этапе должна быть спроектирована и уложена. Мастерам предстоит подобрать насос и фильтры, монтировать гидроаккумулятор и позаботиться об установке и запуске насоса. От того, насколько продуманным и качественным окажется проект, будет зависеть успешность эксплуатации скважины.

Рекомендации по вопросу адаптера, кессона и приямка

Если обвязка скважины будет выполняться вами самостоятельно, то, по мнению потребителей, важно подумать о том, по какой технологии будет обустраиваться место вывода на воду. Это может быть:

  • приямок;
  • кессон;
  • адаптер.

В качестве альтернативного решения выступает строительство наземного сооружения. Однако этот вариант оправдан лишь в том случае, когда скважина находится в теплой климатической зоне. При понижении температуры помещение будет требовать отопления, что нерентабельно.

Обвязку скважины будет осуществить очень просто, если изготовить приямок. Дополнительную выгоду удастся получить, если имеется доступ к стройматериалам бывшего употребления. В качестве одного ограничения выступает уровень подземных вод, который должен быть достаточно низким, в противном случае, как подчеркивают домашние мастера, приямок окажется затоплен. Изготовить его можно из бетонных колец, кирпича или опалубки из бетона.

Пошаговое описание обвязки с помощью приямка

Если вы решили использовать в качестве технологии обвязки приямок, то для начала необходимо определиться со способом его изготовления. На следующем этапе подготавливается яма, глубина которой может достигать 2 м, в противном случае работать внутри будет крайне неудобно. На дно засыпается щебень, после можно переходить к изготовлению стен. При необходимости их можно гидроизолировать, а после обсыпать керамзитом или гравием по периметру.

Если обвязка скважины своими руками выполняется по технологии возведения приямка, то следует помнить о том, что он имеет внушительный минус, выраженный в низкой герметичности. Это препятствует возможности установки внутри оборудования, для этого следует подготовить другое помещение. Крышка может быть выполнена из металла, альтернативным решением выступает использование бетонной плиты с люком. В каждом из этих случаев понадобится теплоизоляция. Можно расположить основную площадь крышки ниже верхней линии земли. Снаружи будет лишь люк.

Выбор оборудования

В качестве основного оборудования при обвязке скважины выступает насос. Без него вода не будет поступать в трубопровод. При его выборе следует учитывать характеристики скважины и определить нагрузки, чтобы устройство было способно справляться с поставленными задачами. Среди основных параметров выбора следует выделить:

  • производительность;
  • дебет скважины;
  • автоматику;
  • диаметр скважины;
  • напор;
  • чистоту воды.

Что касается производительности, то она определяется с учетом потребностей в воде. Эту цифру важно знать как можно точнее, ведь от мощности насоса зависит стоимость. К потребности следует прибавить 20 %. Это необходимо по той причине, что временами вода требуется в большем объеме, помимо прочего, насос не должен работать на пределе.

Определяя дебет скважины, вы должны учесть, что производительность оборудования подбирается с учетом количества воды, которое способно обеспечить скважина. Если туда вода поступает очень медленно, то в приобретении мощного насоса нет смысла. Желательно, чтобы он имел автоматику для автономного отключения, когда в скважине заканчивается вода. При работе на сухую устройство может сгореть.

Схема обвязки скважины на воду представлена в статье. Помимо прочего, при выборе оборудования вы должны учесть диаметр скважины для нормальной работы насоса. Его диаметр должен быть меньше обсадной трубы хотя бы на 1 см. В роли одной из важных характеристик выступает напор. Он указывает, на какую высоту агрегат будет способен поднять воду.

При расчетах следует учитывать, что к глубине скважины нужно прибавлять длину водопровода. Обратите внимание еще и на чистоту воды. Насос должен быть рассчитан на содержание в жидкости мелких фракций песка. Если эту особенность не предусмотреть, то устройство быстро выйдет из строя.

Обвязка устья и ее схема

Схема обвязки устья скважины используется при работах на источниках с пластовым давлением, которое не превышает гидростатическое. При этом существует вероятность нефтегазопроявления. При использовании универсального герметизатора устья через трубы применяется запорная компоновка для исключения нефтегазопроявления. К ней предъявляются особые требования, среди них следует выделить:

  • шаровый кран должен находиться в открытом положении;
  • параметры дистанционного патрубка определяются с тем расчётом, чтобы круговой паз муфты оказался на уровне затвора;
  • закрытие крана производится лишь после закрытия плашечных затворов.

Вышеупомянутая схема используется при работах, которые направлены на текущий и капитальный ремонт, а также освоение скважин с пластовым давлением, которое может превышать или равняться гидростатическому.

Нефтяная скважина и особенности ее обвязки

Трубная обвязка нефтяной скважины – это часть фонтанной арматуры, которая располагается на колонной обвязке. Предназначается для одного или двух скважинных трубопроводов, управления и контроля за потоком среды в межтрубном пространстве. Верхний конец скважинного трубопровода фиксируется в катушке, которая располагается на трубном оголовке.

Выпуск фонтанной арматуры осуществляется на рабочем давлении в пределах от 14 до 140 МПа. При этом сечение ствола может быть равно цифре от 50 до 150 мм. Фонтанная елка может иметь конструкцию в виде тройников или крестовин. Эти параметры определяются рядами труб, которые спускаются в скважину. Дополнительно система оборудуется кранами или задвижками.

Газовые скважины и особенности их обвязки

Обвязка газовых скважин необходима для соединения с коллекторами сбора. Узлы и блоки используются для выполнения технологических операций при обустройстве месторождений. Обвязка – это не только комплекс работ, но и комплект сборочных узлов, который предполагает сварные конструкции с ответными фланцами, тройниками и отводами, а также арматурой и переходниками.

Качество соединений при этом повышается за счёт работ по сварке, которая не разрушает швы и предполагает качество, которое можно было бы получить в заводских условиях. Условный проход может изменяться в пределах от 50 до 100 мм, тогда как рабочее давление равно 14-35 МПа.

Заключение

Для обвязки скважины может быть использован кессон, который представляет собой тот же приямок, но изготовленный в заводских условиях. Этот способ во многих случаях наиболее предпочтителен. Он может быть выполнен из разных материалов, например металла или пластмассы. Кессон имеет неоспоримые преимущества перед другими способами обвязки. Во-первых, он полностью герметичен. Во-вторых, установить его проще. В-третьих, кессон может иметь практически любой размер, поэтому параметры можно подобрать с учетом устанавливаемого оборудования. Если уровень грунтовых вод на участке превышает 3 м, то герметичный кессон должен быть установлен обязательно при обвязке скважины.

fb.ru

Схема обвязки скважины: понятие и принцип монтажных работ

Схема обвязки скважины зависит от сезона. Если требуется постоянное обустройство, то надо учитывать тип скважины, её мощность, место расположения. На дачах вполне хватит летней обвязки, а в частных домах придётся позаботиться и о зимнем водоснабжении. Поэтому потребуется особый подход, о котором сейчас будет рассказано. И первое, что необходимо сделать – установить кессон.

Что такое обвязка?

Под обвязкой подразумевают монтаж различного оборудования для полноценной подачи воды в дом. Такое оборудование включает в себя:

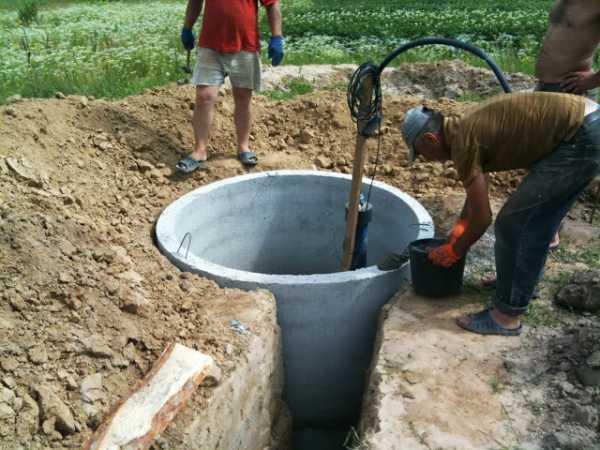

Монтаж кессона

Для оборудования колодца, то есть для её обустройства, первым делом требуется установить кессон. Делается он в грунтовом углублении, и может быть как квадратной, так и цилиндрической формы. Изготавливается из самых различных материалов – пластика, бетона, нержавеющей стали. Основное его назначение — предотвратить замерзание воды и обеспечить полную герметичность колодца. В кессоне устанавливается гидроаккумулятор

, насосная станция и другое оборудование. В зависимости от этого он может быть самого разного размера.

Установка кессона осуществляется на глубине ниже уровня промерзания почвы, а это примерно 1,5 метра.

Проще говоря, на ту же глубину, на которую прокладываются трубы для постоянного водоснабжения дома. Это устройство нужно только для абиссинских шахт, расположенных в подвальных помещениях. Выкапывание отверстия под его установку надо начинать до начала буровых работ. По окончанию обсадных работ проводится бетонирование стенок кессона, его утепление и герметизация.

На дне кессона делается подушка из песка и гравия. Нужно это для того, чтобы ливневые воды, попадающие в него, смогли уйти под землю, а не задерживались в коробке. Именно поэтому её дно никогда не бетонируется. То же касается и пространства между грунтом и стенками кессона — его надо засыпать щебнем. Сверху кессона обычно монтируется бетонная плита с люком.

Монтаж насоса

Следующий шаг – монтаж погружного насоса. В неглубокую шахту, глубиной не более 30 метров, обязательно монтируется погружное оборудование для откачки жидкости. Поверхностный агрегат не справится с такой работой. Монтаж могут сделать мастера, проводившие бурение, либо всё производится своими силами. В любом случае самый важный этап такой работы — подбор самого насоса. Он выбирается в зависимости от диаметра шахты, чтобы входить и выходить из него свободно. Это облегчит не только монтаж, но и последующее обслуживание и ремонт.

Насос снабжается подающей трубой и опускается в колодец на стальном тросе. При этом надо установить дополнительный фильтр на всасывающий патрубок и обратный клапан. Насос опускается на глубину водозабора, но не слишком близко к дну. Затем он закрепляется с помощью тросов и подключается к другим системам.

Монтаж гидроаккумулятора

Обвязка колодца подразумевает и установку гидроаккумулятора. По сути, это металлический бак для хранения жидкости. Он может быть самых различных объёмов и формы, в зависимости от количества потребителей. Если в доме живет одна семья из 4-х человек, то вполне хватит объёма гидроаккумулятора в 140 литров. Но всегда стоит подбирать такое оборудование с запасом.

Он нужен для того, чтобы всегда обеспечивать жильцов необходимым количеством горячей и холодной воды. При этом он снабжается системой автоматического контроля. Благодаря этому насосное оборудование не работает постоянно, а включается только по необходимости, когда в баке становится мало жидкости. Это экономит электроэнергию и увеличивает эксплуатационный срок всех компонентов домашнего водоснабжения. После установки гидроаккумулятора на него монтируется манометр и датчик давления. Производится подключение к трубопроводу через тройник. Таким образом, одна труба идет на холодную воду, а другая подключается к нагревательному прибору для обеспечения дома горячей водой.

Монтаж автоматики

Блок управления всей системой водоснабжения устанавливается внутри дома. Верхние и нижние значения допустимого давления должны выставляться вручную. Это позволит своевременно отключаться системе при отклонении от этих показателей. Такая система должна включать в себя следующее:

  • реле давления;

  • пульт управления;

  • датчик сухого хода.

Нередко вся автоматика ставится непосредственно на гидроаккумуляторе либо рядом с ним, для удобства. Весь контроль осуществляется дистанционно, с помощью пульта, которым можно регулировать давление, предотвращать перегрев насоса и контролировать другие важные функции.

После того как всё оборудование будет установлено, останется только проложить от него трубы до жилого строения. Затем проводится водоснабжение по самому дому. Система запускается и проверяется. Если проблем не обнаружено, значит, обвязка была произведена правильно.



delovvode.ru

Обвязка скважины: способы подключения

На сегодняшний день существуют варианты постоянной и сезонной обвязки. Какой выбрать – зависит от того, какого типа и мощности используется скважина, а также где она находится. При выполнении работы очень важно соблюдать схему. На даче, как правило, когда пользуются водой несколько месяцев, выполняется сезонная обвязка скважины своими руками. Для этого нужно установить поверхностный насос, а также подключить шланг для подачи воды. В нашей статье мы поговорим о том, что представляет собой постоянная обвязка скважины, как выполняется и для чего нужна.

Обвязка скважины в дачном доме

Обустраиваем кессон

В процессе выполнения обвязки очень важно правильно обустроить приямок, который еще называют кессон. Оно представляет собой углубление, которое используется для того, чтобы предотвратить промерзание воды, повысить герметичность конструкции. В приямок может быть установлено оборудование для скважины. Размер кессона зависит от того, какое оборудование собираетесь здесь разместить.

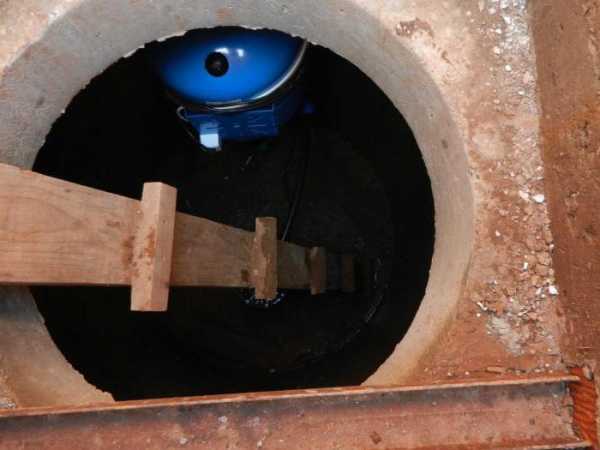

Обустройства кессона для скважины

Кессон практически всегда соответствует объему стандартного железобетонного кольца диаметром 1 м. Нужно рассчитывать таким образом, чтобы дно находилось ниже на 50 см промерзания почвы. Такая схема обустройства и трубопровода от скважины к дому. Только при обустройстве абиссинских колодцев возможно обходиться без приямка, поскольку они размещаются в подвальном помещении дома или же те скважины, которые эксплуатируются только в теплое время года.

Перед тем как начинать бурение, нужно сделать шурф. А само обустройство кессона выполняют тогда, когда сделали обсадные и тампонажные работы. Как правило, стенки кессонов цементируют, но подойдет также и кирпичная кладка. Часто встречаются также емкости из металла, но процедура утепления более сложная, поскольку металл обладает высоким уровнем теплопроводности.

Если Вы живете в регионе с холодными зимами, лучше подойдет керамзитобетон, можно также выкладывать стенки колодезной кладкой, а внутрь засыпают сыпучий утеплитель. Для того чтобы защитить от воздействия влаги, нужно обязательно обрабатывать гидрофобными веществами.

Под наружную обшивку из дерева закладывают утеплитель. Дно ямы не нужно цементировать, лучше утрамбовать, а сверху засыпать смесь из песка и гравия. Это требуется для того, чтобы дождевая и талая вода, которая проникнет в кессон, не смогла пропитаться в почву. Кроме того, воздух поглощается, который выходит на поверхность в результате проседания земли. Если вы забетонируете дно, тогда воздух может перекосить кессон, который накрывается герметично крышкой.

Схема обвязки скважины на воду

В том случае, когда грунтовые воды находятся очень близко к поверхности, лучше не устанавливать в кессон оборудование. Лучше установить гидроаккумулятор в помещении, особенно такой вариант подойдет, если водозаборная конструкция располагается в непосредственной близости от дома.

Нужно принимать все возможные меры, чтобы не произошло попадание воды внутрь кессона. Для этого необходимо использовать бетон, чтобы залить стенки. В него нужно добавить пластификатор, можно кристаллизол. Они предотвращают негативное влияние влаги на бетон. Их можно добавлять в бетон, используемый при кладке кирпича или заделывания стыков между кольцами. Улучшить качество помогут дренажные пазухи. Они представляют собой слои породы мелкой и крупной фракции, которые засыпаются по очереди и утрамбовываются.

Горловину герметично закрываем бетонной плитой с люком. Люк должен находиться точно над скважиной.

Монтируем погружной насос

Для тех скважин, которые имеют глубину более 30 м и берут воду из песочного слоя, требуется погружной насос. Установка насосного оборудования также является частью работ по обвязке.

Для того чтобы процедура была выполнена правильно, нужно подобрать оптимальное оборудование по диаметру шахты. Он должен легко погружаться вниз, иначе мотор будет переохлаждаться, а в результате и выйдет из строя.



Опускать нужно вместе с собранной подающей трубой, которую наращиваем по мере углубления. На сколько погружать зависит от того, какая глубина водозабора, а также от качества водяной жилы. Как правило, опускать нужно на верхний уровень фильтрующей колонны, но в некоторых случаях можно опускать и ниже. Важно знать, что ни при каких обстоятельствах насос не должен находиться слишком близко ко дну, он должен располагаться не ближе чем 1 метр. Очень много зависит и от того, какая его мощность. Погружать на максимальную глубину можно только насосы центробежного типа.

Оборудование, которое находится сверху, можно устанавливать или в кессоне, или в подвальном помещении.

Монтаж гидроаккумулятора и автоматики

Они используются для накопления воды и представляет собой ёмкость из металла. Объёмы гидроаккумулятора могут быть разными, от этого показателя зависит их стоимость. Если нужно установить такое оборудование в частном доме, где живет 4 или 5 человек, есть канализация, тогда нужно покупать объемом примерно 140 литров. А при отсутствии канализации вполне хватит 50 литров.

Схема подключения гидроаккумулятора

Гидроаккумулятор, кроме накопления горячей и холодной воды, также выполняет ряд важных функций. В нем создается запас жидкости, благодаря чему можно использовать воду, не включая насос. Насосное оборудование включается автоматически, когда уровень воды в баке опускается до определенной отметки. Это также способствует увеличения срока эксплуатации насосного оборудования.

Благодаря этому оборудованию всегда поддерживается нужное давление, необходимое для оптимальной работы системы подачи воды. Если дом состоит из нескольких этажей, можно устанавливать это оборудование на каждом. Устанавливают на полу или закрепляют к стене. Если Вы выбрали оборудование с автоматическим управлением, его нужно обязательно устанавливать в помещении. Верхнее и нижнее значения давления выставляются в ручном режиме. В это время можно также подключать систему нагревания воды, но оно не является составляющим работ по обвязке.

После того, как установлено оборудование, можно делать трубопровод.



kolodeconline.ru

видео-инструкция по монтажу своими руками, как обвязать устье, на воду, схема, фото

Пробуренная только что скважина на участке еще не значит, что у вас появился альтернативный источник питьевой воды. Ее обустройство и обвязка – следующий шаг после буровых работ.

Ниже будет подробно о том, как проводится обвязка скважины своими руками, а также какие варианты для этого используют.

Оборудование для обвязки скважины на загородном участке

Общие требования

Фактически, для того чтобы вода без труда поднималась на поверхность, нужно провести комплекс работ. Они включают в себя установку необходимого оборудования, предназначенное для ее транспортировки в дом и на участок, так как по-другому пользоваться скважиной не получится.

Процесс обустройства состоит из нескольких этапов, инструкция требует производить их один за другим. Нельзя пропускать любой из них, в противном случае вы заранее рискуете дорогим оборудованием.

В обвязку скважины входит:

  • установка кессона непосредственно на верхнюю часть обсадной трубы или на устье;
  • подбор насосов и их монтаж, системы фильтров для скважины, необходимого оборудования для обеспечения электропитания всей системы. Есть варианты, при которых при обустройстве внутрь кессона монтируют гидробак, который поддерживает объем воды, необходимый для постоянного напора;
  • устройство траншеи и прокладка в ней системы труб до точек водозабора, в том числе, к бане и домашней котельной;
  • установка основного и дополнительного оборудования, которое еще не было смонтировано в кессон.

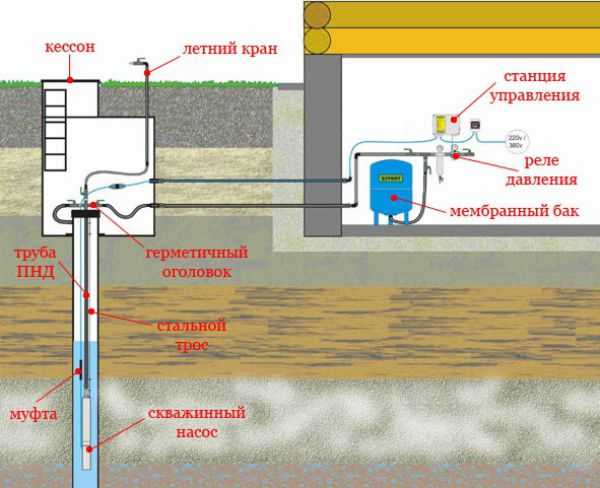

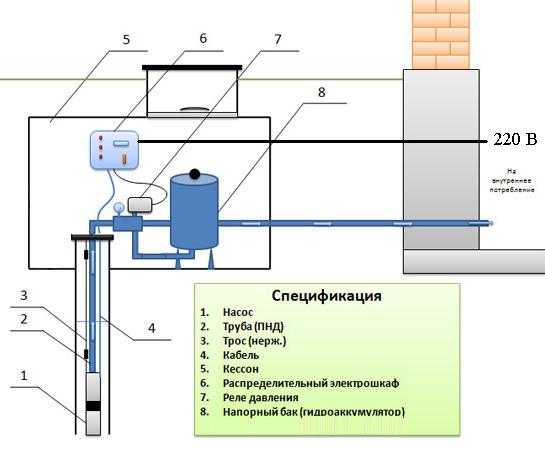

Наглядная схема обвязки скважины на воду с помощью кессона
