На сегодняшний день львиная доля наших соотечественников проживает в многоэтажных многоквартирных домах. Конечно, им не приходится задумываться о том, как поддерживать высокую температуру в каждом из помещений: центральное отопление легко и без хлопот решает эту проблему за них. Да, приходится ежемесячно отдавать приличную сумму за такой комфорт, однако, оно того стоит.

Схема отопления многоквартирного дома

Все-таки жильцам не приходится задумываться о том, чтобы отапливать свои квартиры самостоятельно, тратя немалые деньги на установку нужного оборудования и множество сил, чтобы поддерживать температуру в каждом из помещений на нужном уровне.

Ведь нормативы отопления многоквартирных домов 2019 года позволяют комфортно чувствовать себя каждому из обитателей. Например, приемлемым минимумом для жилых комнат является температура +20 градусов по Цельсию. Для ванной или совмещенного санузла этот показатель поднимается до +25 градусов. В кухнях температура не опускается ниже +18 градусов.

В проблемных боковых квартирах, из которых сильный ветер способен довольно быстро выдуть тепло, нормальной температурой считается +22 градуса.

Зачастую уровень температуры в помещениях на 3–7 градусов выше, чем перечисленные выше, благодаря чему обитатели могут чувствовать себя весьма комфортно, не надевая теплых свитеров и брюк.

А ведь все это достигается путем приложения немалых усилий! Десятки и сотни людей ежедневно выходят на работу, чтобы обеспечить качественное отопление жилых домов.

Вернуться к оглавлению

Содержание материала

Схема отопления дома

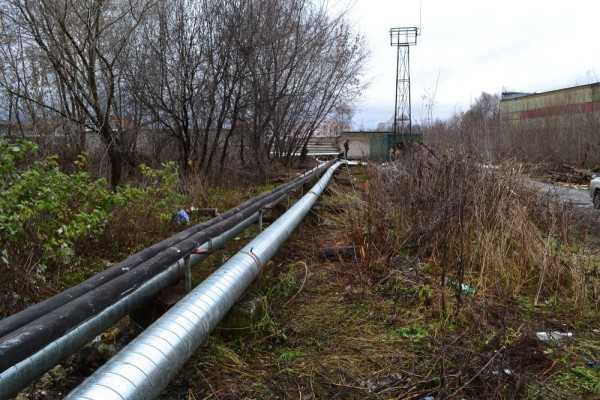

Выше уже говорилось, что большинство современных домов в городах отапливается при помощи централизованной отопительной системы. То есть, имеется тепловая станция, на которой (в большинстве случаев при помощи угля) котлы отопления нагревают воду до очень высокой температуры. Чаще всего она составляет больше 100 градусов по Цельсию!

Поэтому, чтобы избежать закипания и испарения воды, давление в трубах очень велико – около 10 Кгс.

Вода подается во все здания, подключенные к теплотрассе. При подсоединении дома к теплоцентрали, устанавливаются вводные задвижки, позволяющие контролировать процесс подачи в него горячей воды. К ним же подключается теплоузел, а также ряд специализированного оборудования.

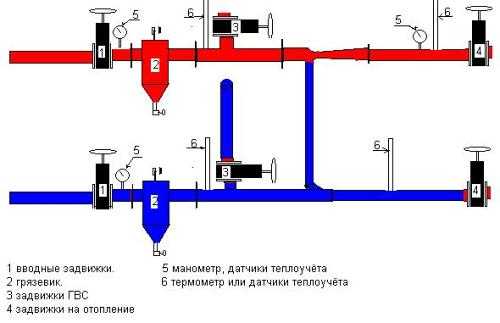

схема работы теплоузла

Вода может подаваться как сверху вниз, так и снизу вверх (при использовании однотрубной системы, о которой будет рассказано ниже), в зависимости от того, как расположены стояки отопления, или же одновременно во все квартиры (при двухтрубной системе).

Горячая вода, попадая в радиаторы отопления, нагревает их до нужной температуры, обеспечивая ее необходимый уровень в каждом помещении. Размеры радиаторов зависят как от размеров помещения, так и от его назначения. Конечно, чем больший размер имеют радиаторы, тем теплее будет там, где они установлены.

Вернуться к оглавлению

Каким бывает отопление

Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.

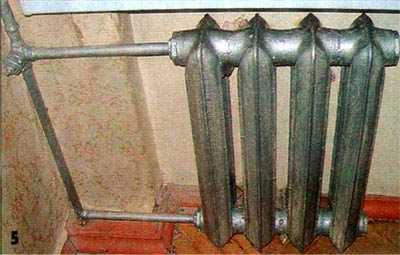

пример чугунного радиатора

Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.

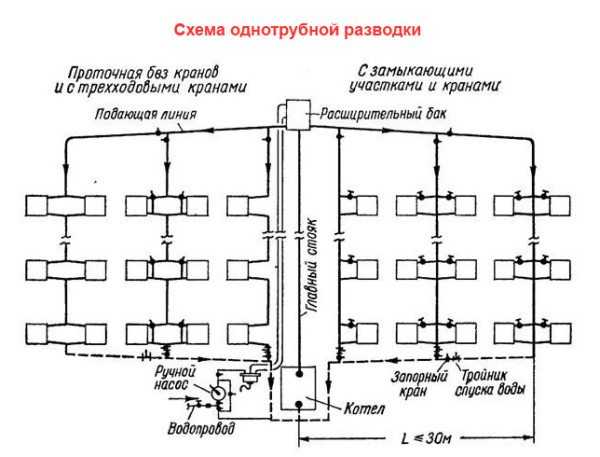

  1. Однотрубная система отопления. Ее конструкция отличается простотой, а, значит, надежностью и дешевизной. Но все же она не слишком востребована. Дело в том, что, попадая в систему отопления дома, теплоноситель (горячая вода) должен пройти через все радиаторы отопления, прежде чем попадет в возвратный канал (его также называют «обраткой»). Конечно, нагревая поочередно все радиаторы, теплоноситель теряет температуру. В результате, добираясь до последнего пользователя, вода имеет сравнительно невысокую температуру, из-за чего в последнем помещении она может значительно отличаться от температуры в том, в которое приходит вначале.
    Это нередко вызывает недовольство среди жильцов. Поэтому описанная система отопления многоэтажного дома используется сравнительно редко.
  2. Двухтрубная система отопления. Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры. Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях. Пример двухтрубной системы отопления

    Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление. В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через ваши радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.

Конечно, изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.

В этом видео сделан широкий обзор различных систем отопления.

Вернуться к оглавлению

Разработка проекта системы отопления

Устройство отопления, начиная от вводной системы и заканчивая радиаторами отопления, создается сразу после того, как построен остов многоквартирного здания. Разумеется, к этому моменту проект отопления многоквартирного дома должен быть разработан, проверен и утвержден.

И именно на первом этапе нередко возникает ряд трудностей, как и при выполнении любой другой, очень сложной и важной работы.

Вообще, система отопления многоквартирного дома отличается сложностью.

Специалистам необходимо рассчитать оптимальную толщину всех труб, которые будут использоваться при монтаже, размеры радиаторов и многое другое.

Мощность системы отопления может зависеть от силы ветра в вашем регионе, материала, из которого построено здание, толщины стен, размеров помещений и множества других факторов. Даже две одинаковые квартиры, одна из которых расположена на углу здания, а другая – в его центре, требуют разного подхода.

Ведь сильный ветер в зимнее время года довольно быстро остужает наружные стены, а, значит, теплопотери угловой квартиры будут значительно выше.

Поэтому их необходимо компенсировать, установив более крупные радиаторы отопления. Учесть все нюансы, подобрать оптимальные решения могут только опытные специалисты, точно знающие, как устроено и как работает все оборудование.

Новичок, решивший провести расчет системы отопления в многоквартирном доме, с самого начала будет обречен на провал. И это приведет не только к значительному перерасходу ресурсов, но и поставит жизнь обитателей дома в опасность.

Вернуться к оглавлению

Как радиаторы отопления могут повлиять на температуру в помещении

Говоря про отопление квартиры и дома в целом, нельзя не уделить внимание радиаторам отопления. Все-таки именно они являются главными поставщиками тепла в большинство помещений квартиры. Большая часть людей привыкла к чугунным радиаторам, которые начали устанавливать в домах почти столетие назад.

Эти массивные, медленно нагревающиеся «монстры» и сегодня стоят в большинстве квартир.

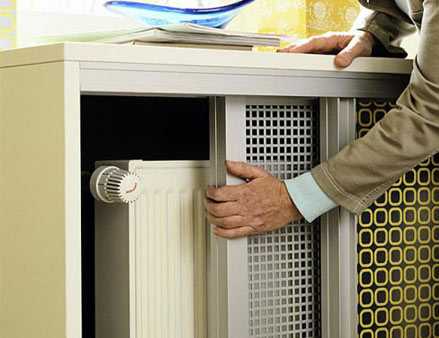

Владельцы жилья красят их, завешивают шторами и тюлем и даже устанавливают специальные ширмы, чтобы их скрыть.

А ведь любые преграды уменьшают теплоотдачу, из-за чего температура в помещении может упасть на несколько градусов. Именно поэтому многие владельцы квартир предпочитают устанавливать более современные виды радиаторов. Они могут быть изготовлены из разных материалов.

  1. Алюминий. Прекрасный материал – легкий, обладающий высокой теплопроводностью и изящный. Его не нужно красить, нагревается очень быстро, и через считаные минуты начинает отдавать тепло помещению. Увы, у него есть минусы. Например, вода с повышенной кислотностью может со временем нанести радиаторам отопления непоправимый вред. Кроме того, алюминий является довольно пластичным и мягким материалом. Слишком высокое давление (чаще всего на первых этажах 12–16-этажных зданий) может просто разорвать их.
  2. Сталь. Выглядят эти радиаторы просто великолепно. Так же как и алюминиевые, очень быстро нагреваются и передают тепло окружающему помещению. пример стального радиатора отопления

    Высокая прочность позволяет изготавливать довольно миниатюрные радиаторы, которые, благодаря хорошей теплопередаче, способны поддерживать нужную температуру в помещении. Высокая прочность гарантирует, что даже при высоком давлении радиаторы не будут повреждены. Единственный минус – высокое содержание кислорода в воде может негативно воздействовать на внутреннюю стенку «батареи».

  3. Чугун. Не стоит думать, что чугун безвозвратно покинул мир отопительных систем. Современные технологии позволяют изготавливать довольно миниатюрные и привлекательные радиаторы из чугуна. Они не только обладают высокой прочностью, но и не боятся повышенной кислотности воды или большого содержания кислорода. Их производят в России, Беларуси и некоторых странах Европы. Стоимость этих радиаторов сравнительно невысока, что делает их популярными во многих странах мира.

Так выглядит на сегодняшний день основной рынок радиаторов отопления. Большой выбор позволяет подобрать подходящее решение даже самому придирчивому покупателю, которого не устраивают устаревшие массивные радиаторы из чугуна.

Впрочем, если вы живете в доме, в котором часто наблюдаются перебои с подачей воды в систему отопления, не стоит спешить менять старые радиаторы. Да, они не слишком привлекательны. Кроме того, еще и медленно нагреваются.

Но стоит учитывать, что, не быстро нагреваясь, они также медленно остывают. То есть они обладают очень высокой тепловой инерцией. Поэтому такие радиаторы способны защитить вас от частых перепадов температуры, негативно сказывающихся на здоровье и самочувствии людей.

proekt-sam.ru

Расчет отопления в многоквартирном доме, схемы, проект системы

Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.

Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома?

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

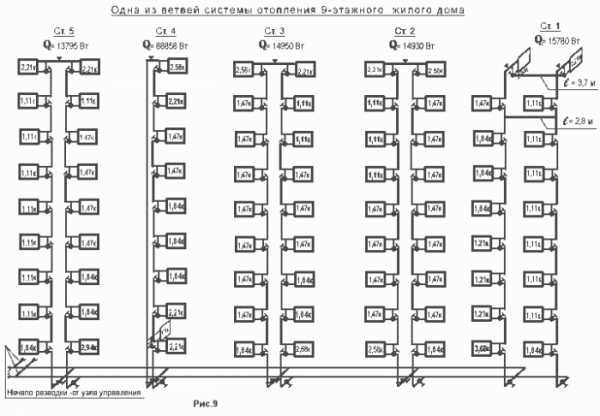

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Рекомендуем к прочтению:

Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.

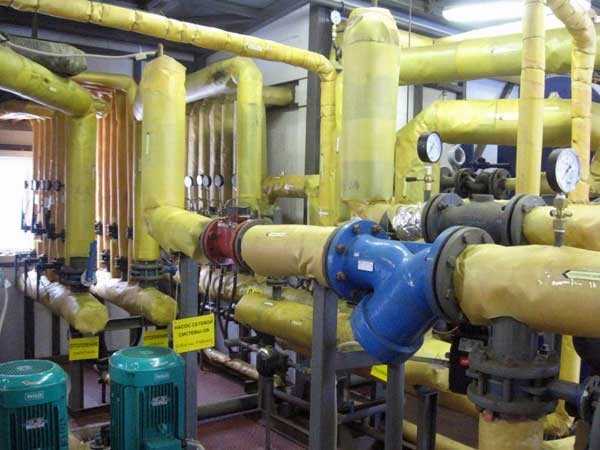

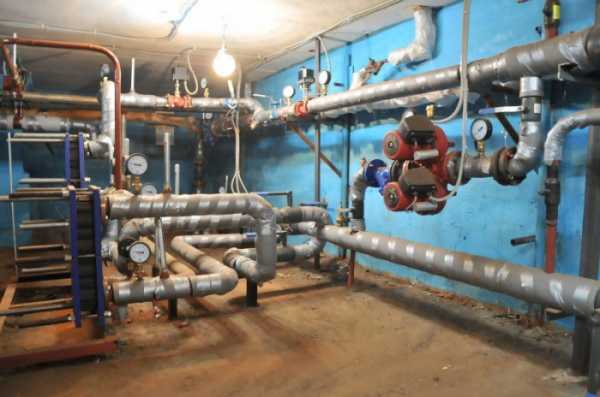

Тепловой узел многоквартирного дома

Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.

Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.

Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого. Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.

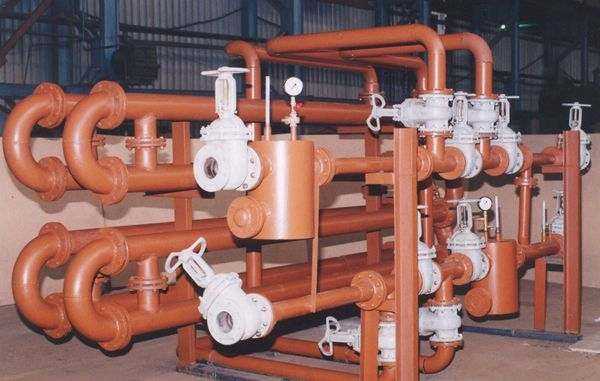

Элеваторный узел централизованной отопительной системы

Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.

Рекомендуем к прочтению:

Элеваторный узел централизованной отопительной системы

Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов. Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

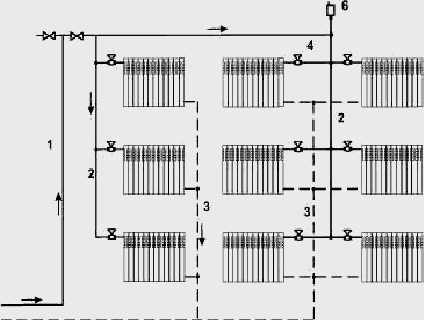

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

otoplenie-doma.org

видео-инструкция по монтажу своими руками, особенности устройства, регулировки отопительных систем, цена, фото

Львиная доля современного жилищного фонда больших городов приходится на многоэтажные дома, построенные еще при Советском Союзе. В те времена вопрос об экономии тепла не стоял настолько остро, и отопление жилых домов осуществлялось через централизованную систему. Тогда это было актуально, но на данный момент все больше наших соотечественников задумывается над тем как отказаться от отопления в многоквартирном доме.

Фото хрущевки.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

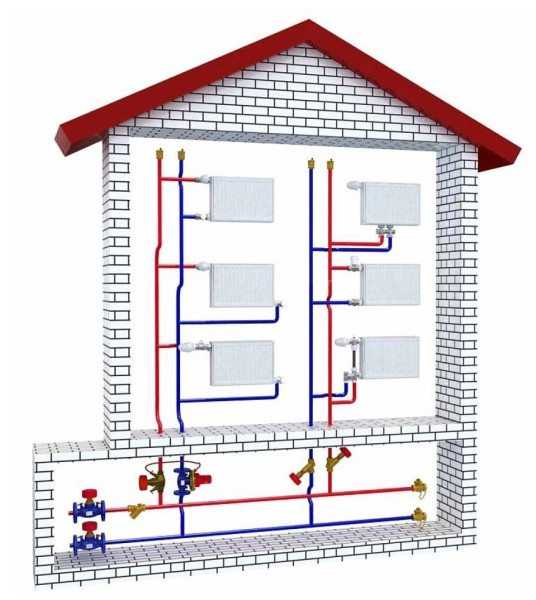

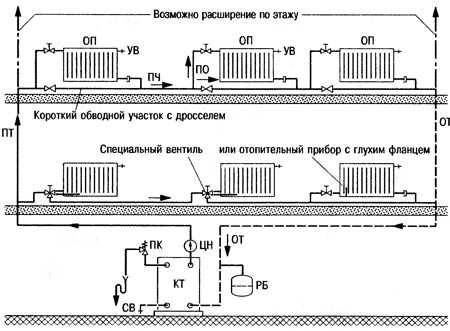

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ.
Такая переделка может дорого стоить.
Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

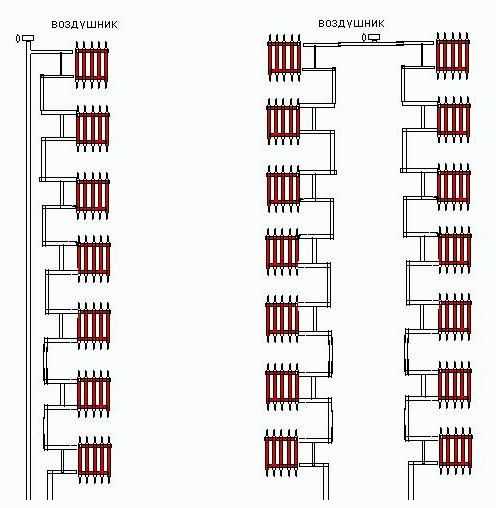

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро.
Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале.

Отопление хрущевки.

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания.
Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС.

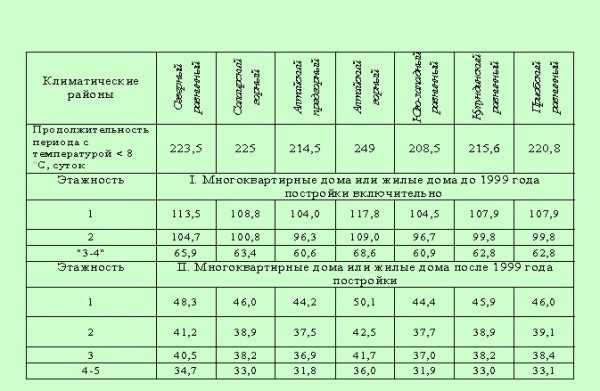

Нормативы на обогрев по регионам.

Проблемы индивидуального обогрева

Отказ от центрального отопления в многоквартирном доме является заветной мечтой многих наших соотечественников. Если в крупных промышленных центрах система отопления жилых домов еще содержится в достойном состоянии, то на окраинах нашей могучей родины дела обстоят не настолько радужно.

Две стороны проблемы

Индивидуальный отказ от отопления в многоквартирном доме, как уже упоминалось, процесс сложный и хлопотный. Условно всю проблему можно разделить на 2 важных этапа, это юридический, то есть оформление разного рода документов и согласование по инстанциям. И технический, который включает в себя собственно закупку и монтаж оборудования.

Вывод коаксиальной трубы на стене дома.

Как это ни странно прозвучит, но технический этап гораздо проще. Сейчас рынок предлагает множество вариантов обогрева любого жилья, существует масса специализированных организаций, которые способны быстро и качественно смонтировать любое оборудование. В некоторых случаях все это даже можно смонтировать своими руками.

Учитывая уровень бюрократии и количество чиновников в нашей стране, юридическое оформление порой превращается в очень нервное и затратное мероприятие. Причина элементарно проста. Перейдя на индивидуальную систему, вы перестаете платить обслуживающей компании за отопление, а чиновник, который у себя любимого добровольно отберет кусок хлеба, еще не родился. Поэтому часто проблема решается только через суд.

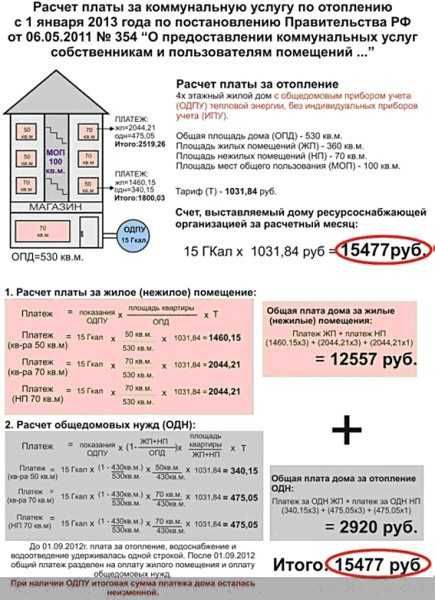

Расчет платы за отопление.

Основная документация

Ниже мы приводим перечень согласований и документов общий для всех, но иногда на местном уровне принимаются какие-то дополнительные поправки и требования.

Поэтому перед началом своего «наступления на бюрократию» не лишним будет проконсультироваться у профильного юриста.

  • Изначально следует получить справку о наличии технической возможности для проведения подобных мероприятий. Ее выдает именно эксплуатационная компания и на этом этапе могут возникнуть самые большие трудности, ведь отказаться от лишнего плательщика нелегко.
  • Далее составляются технические условия для монтажа автономной системы. То есть высчитывается уровень потребления газа или электричества, возможность и характер подсоединения и все что с этим связано. Здесь лучше нанять специалиста.
  • Естественно без пожарников никак. На основе технических условий и обоснований, пожарный инспектор составляет и выдает соответствующий акт.

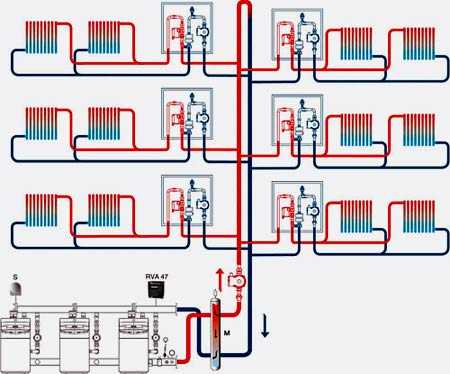

Разводка отопления многоэтажного дома.

  • Если планируется система отопления жилого дома природным газом, то для котла или же конвектора отопления потребуется монтаж коаксиальной трубы для вывода продуктов горения и подачи свежего воздуха к горелке. Кроме собственно газовой службы, разрешение на такой монтаж подписывается еще и в санэпидстанции.
  • Даже если вы являетесь мастером и легко можете обустроить все своими руками, в любом случае вам нужно будет нанять фирму, у которой есть официальная лицензия на проведение таких работ. Причем у вас должны остаться заверенные копии самих лицензий.
  • После того как все смонтировано и готово к работе, следует вызвать представителя местной газовой службы чтобы он подключил и опломбировал систему. Здесь же можно составить договор на сервисное обслуживание агрегата, без него вам не дадут разрешения на эксплуатацию.

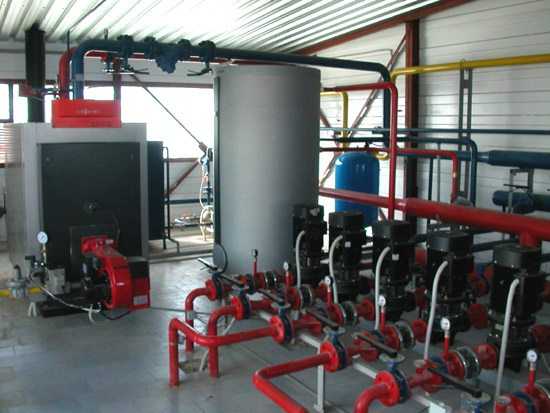

Персональная котельная для многоэтажного дома.

Практическая сторона вопроса

После получения всех разрешений, первое, что вы должны сделать, это избавиться от всех отопительных приборов связанных с центральной системой. В современных новостройках это делается просто, там квартиры сдаются с расчетом, что хозяева сами должны монтировать разводку. Достаточно перекрыть и опломбировать ввод.

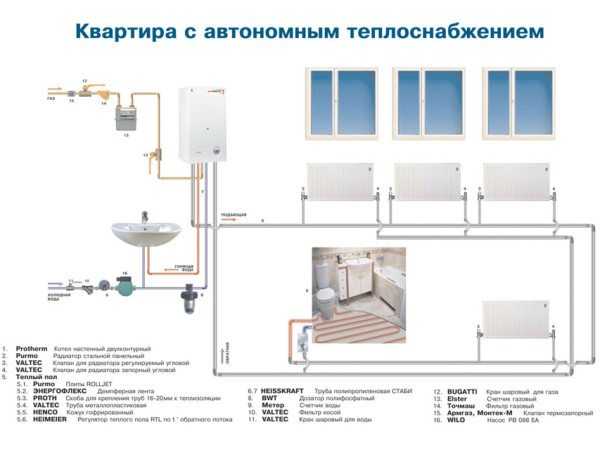

Теплоснабжение квартиры.

С хрущевками и девятиэтажками дело обстоит намного сложнее. Там стояки проходят прямо в квартире. Легче всего отсоединиться жильцам крайнего этажа, система обрезается у соседей снизу и закольцовывается.

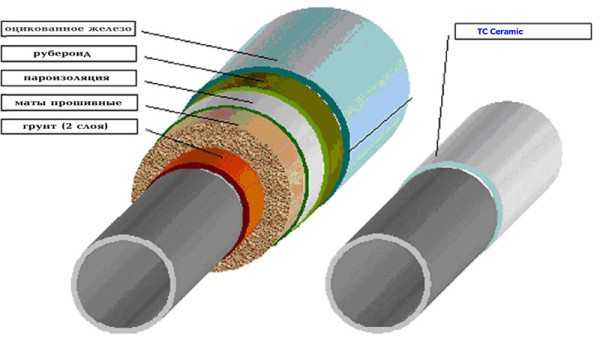

Владельцам средних этажей придется монтировать на стояк мощную теплоизоляцию, чтобы доказать властям, что они не пользуются общественным теплом. Нормативы, здесь плавающие, поэтому все зависит от воли чиновника.

Несколько слов об обогревателях

В данном случае обогрев может быть организован двумя способами: при помощи конвекторов и посредством установки жидкостной системы с котлом. Газовые или электрические конвекторы являются приборами локального действия. Они крепятся к стене и полноценно обогревают только одну комнату.

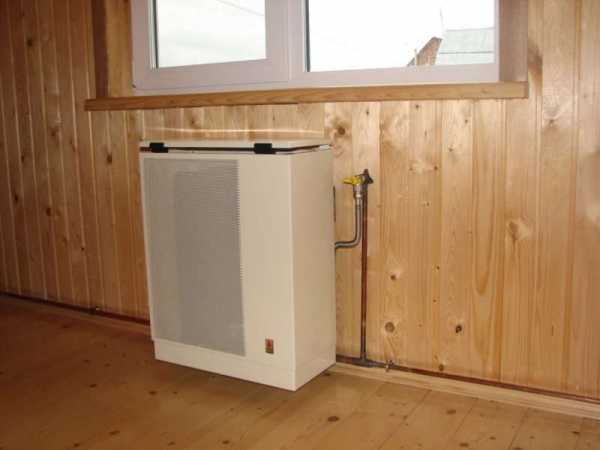

Газовый конвектор.

Установка газового или электрического конвектора для обогрева городской квартиры целесообразна только в качестве дополнения к центральной системе. В этом случае чиновники не будут сильно препятствовать, так как они ничего не теряют.

Если же планируется полный отказ от центрального отопления в многоквартирном доме, то здесь выгоднее устанавливать центральный котел.

  • Отопление жилого дома газовым котлом наиболее выгодный вариант. В данном случае оптимальным вариантом будет монтаж настенного двухконтурного агрегата. Мощность таких котлов достигает 25кВт и они вполне справляются с обогревом квартиры в 100м².
    В южных регионах или в квартирах находящихся в центре здания, такой котел способен справиться и с большей квадратурой. Плюс второй контур обеспечит вас горячей водой для бытовых нужд.

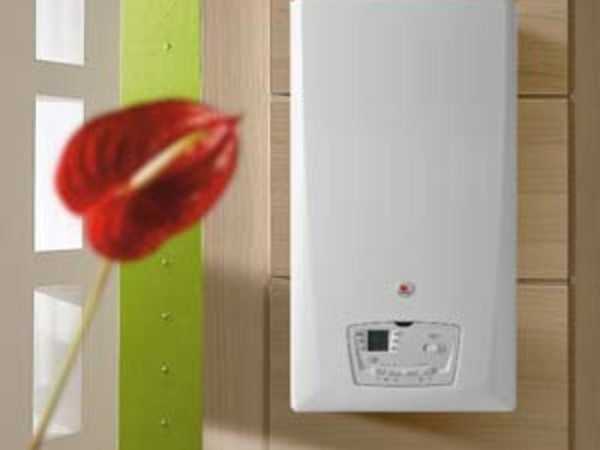

Навесной котел.

  • То же самое можно сказать и об электрических котлах. По мощности они вполне сопоставимы с газовым оборудованием. Они также выпускаются одно или двухконтурными. Цена на такое оборудование значительно ниже, но впоследствии отопление электричеством обходится немного дороже.
  • Отдельно стоит упомянуть об электродных котлах. Габариты этих агрегатов отлично подходят для условий городской квартиры, цена оборудования вполне демократична, плюс в сравнении с другими электроприборами, эти котлы намного экономичней. Единственная проблема в том, что они предназначены только для отопления, греть воду для использования в быту, не получится.

Выбираем радиаторы

Как известно температура в помещении во многом зависит от качества выбранных батарей.

Количество, материал и конфигурация секций, при этом напрямую зависят от количества выделенного тепла и естественно экономии топлива.

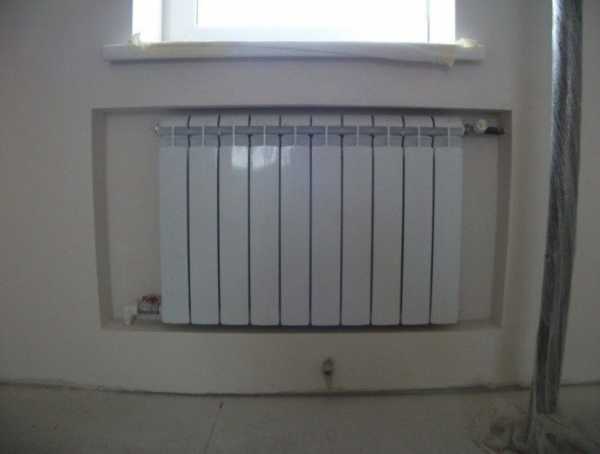

Радиатор из алюминия.

  • Стальные радиаторы сейчас встречаются крайне редко. У этих конструкций больше минусов, чем плюсов. При достаточно посредственной теплоотдаче, они сильно подвержены коррозийным процессам и долго не прослужат. В их защиту говорит только низкая цена.
  • Сравнительно недавно появившиеся алюминиевые батареи пользуются заслуженной популярностью. Они легкие, долговечные и обладают уникальными характеристиками теплоотдачи. Для автономной системы они подходят идеально, но в централизованной городской системе алюминий может не выдержать гидроудара.
  • Биметаллические батареи как раз разрабатывались для городских систем с большим давлением. На стальном каркасе делается алюминиевое напыление, благодаря чему они ни в чем не уступают лучшим образцам в данной области.
  • Естественно классикой заслужено считаются чугунные батареи для отопительных систем. Что касается технических характеристик, то чугун, если не считать солидной массы, для отопительных систем подходит как нельзя лучше. Некоторые не любят такие батареи за грубоватый внешний вид, но современные чугунные радиаторы выглядят ничем не хуже, а иногда даже лучше чем модные алюминиевые аналоги.

Шедевры чугунного литья.


На видео показаны тонкости выбора и монтажа.

Вывод

По мнению специалистов, центральное отопление в многоквартирном доме, рано или поздно исчезнет, уступив место небольшим котельным и персональным системам обогрева. Но пока, в большинстве регионов, оно справляется с возложенными на него задачами.

Эскиз новостройки.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Схема отопления многоэтажного дома: принцип работы

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

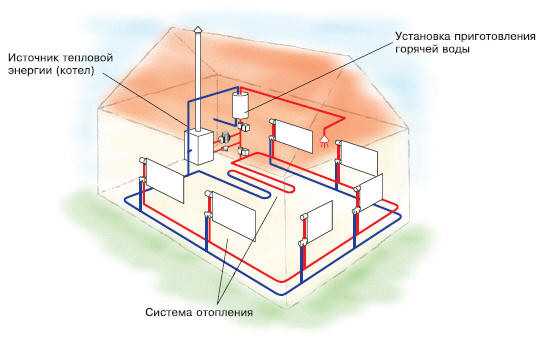

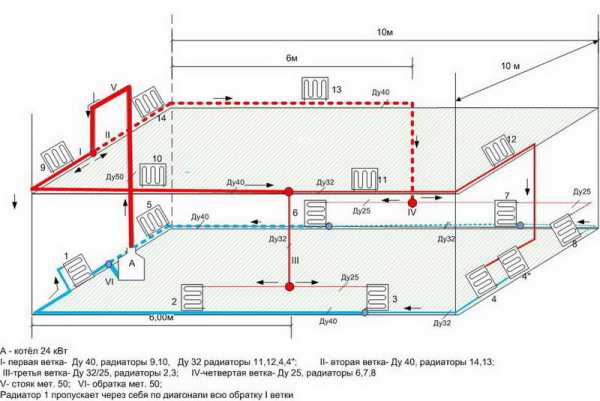

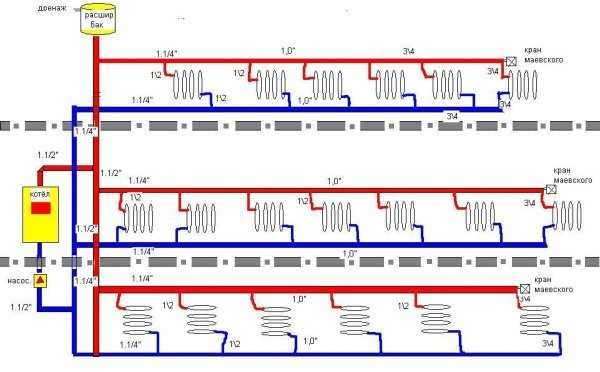

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление, в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Принцип работы элеваторного узла

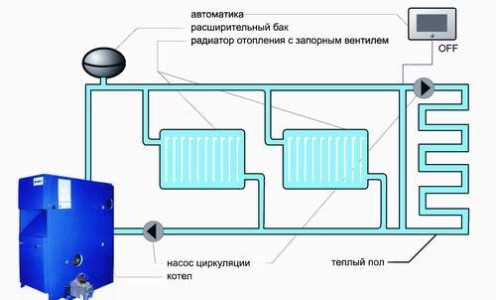

Схема подключения котла отопления.

Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.

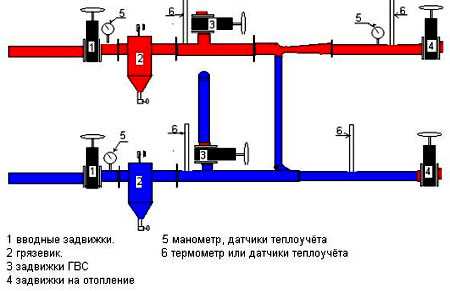

В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.

Вернуться к оглавлению

О системе отопления многоэтажного дома

Система отопления дома, как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

1poteply.ru

видео-инструкция по монтажу своими руками, особенности отопительных систем многоэтажных зданий, цена, фото

Значительная часть жилых и подсобных помещений обогревается централизованно, несмотря на разнообразие других вариантов. В первую очередь схемы отопления многоэтажных домов актуальны при возведении целых микрорайонов и небольших населенных пунктов. Одна котельная способна обеспечивать теплом большое количество объектов.

На фото представлен многоквартирный дом с централизованным отоплением.

Преимущества централизованных сетей

Отличительным признаком подобных систем является нахождение котельного оборудования в отдельном строении. Доставка теплоносителя осуществляется посредством трубопроводов, которые прокладываются непосредственно по улице до каждого объекта.

Подобные сети не устраиваются своими руками, так как объем проводимых работ очень велик.

  • Любая схема отопления многоэтажного дома грамотно продумана специалистами, поэтому серьезные сбои случаются редко.
  • Функционирование подобных систем осуществляется обычно на топливе, цена которого невысока.
  • Централизованная сеть обогрева, как правило, обслуживается специальными службами, а значит, отпадает необходимость в контроле работоспособности.
  • При таком варианте не требуется размещать котел в пределах жилища, благодаря чему экономится место.

Пример расположения основных элементов.

Примечание!
Что касается минусов, то к ним можно отнести функционирование системы по определенному графику и невозможность осуществить индивидуальную настройку температурного режима.

Примерная структура системы

Централизованное отопление в плане устройства практически не отличается от автономных систем. Однако сечение трубопроводов в данном случае гораздо больше, а оборудование, устанавливаемое в котельной, гораздо сложнее.

Далее приводятся основные элементы.

Демонстрируется оборудование в котельной.

  • В качестве источника нагрева выступают большие и малые котельные, а также специальные ТЭЦ. В первом случае теплоноситель приобретает заданную температуру непосредственно при сгорании топлива. При другом варианте обеспечение теплом происходит за счет пара. Кроме того, тепловые энергетические централи способны вырабатывать электричество.
  • С помощью сети трубопроводов осуществляется транспортировка теплоносителя до объектов. Диаметр входных и выходных элементов обычно достигает 1000 мм. Что касается прокладки, то она может производиться как наземным, так подземным способом.
  • Отопительное оборудование предоставляет возможность передать тепло помещениям. В качестве основных приборов выступают радиаторы и конвекторы отопления. Они устанавливаются в обогреваемых помещениях.

Тепловая трасса находится над землей.

Справка!
Одна тепловая энергетическая централь (ТЭЦ) позволяет заменить несколько небольших котельных, в связи с этим уменьшаются расходы на возведение.
К тому же освобождается немалая площадь.

Базовые способы классификации

Любая схема системы отопления многоэтажного дома может относиться к той либо иной категории. Классификация централизованных систем может осуществляться по нескольким признакам. Подробнее ознакомиться с ними можно, прочитав информацию ниже.

В зависимости от типа теплоносителя

  • Жидкостные сети получили наибольшее распространение при обогреве многоэтажных зданий. Они позволяют доставлять теплоноситель на значительные расстояния без резкого ухудшения качественных характеристик.
  • Паровые системы используются гораздо реже, но все же встречаются. Они позволяют производить укладку труб отопления с меньшим диаметром. Такой вариант в основном применяется, где требуется водяной пар.

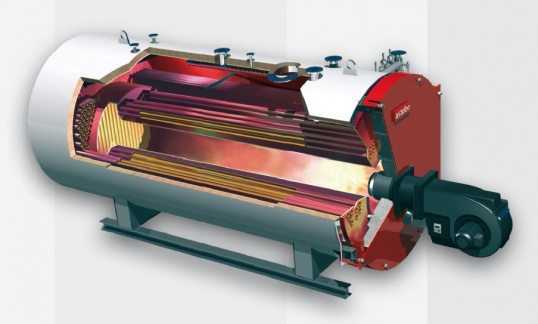

Пример парового котла для обогрева домов.

Исходя из способа подключения

  • Независимые сети предполагают нагревание теплоносителя в специальном теплообменнике.
  • Зависимые системы подразумевают обеспечение теплом непосредственно по веткам трубопроводов.

Подробнее об устройстве

Чтобы обогреть многоквартирный дом централизованно, его необходимо подключить к тепловой трассе, которая проходит от ТЭЦ или котельной. Для этого в магистральном трубопроводе делаются входные задвижки для тепловых узлов.

Простая схема элеваторного пункта.

Сразу после запорных элементов инсталлируются грязевики, которые необходимы для осаждения солей и окислов металлов. Благодаря этим приспособлениям можно продлить эксплуатационный период.

Непосредственно в домовом контуре делаются врезки для горячей воды. После них должен располагаться основной узел – элеватор отопления.

Разводка системы

Обычно схема отопления в многоквартирном доме предполагает наличие одной подающей трубы с нижним или верхним розливом. Она может расходиться на определенное количество веток, которые направляются в здание из подвала или чердака.

При нижней разводке пары стояков совмещаются при помощи специальных перемычек, располагающихся на чердаке или последнем этаже. В верхней точке обязательно устанавливается отводчик воздуха.

Показан план однотрубной разводки.

Система обогрева с верхним розливом подразумевает инсталляцию на техническом этаже расширительного бака с отводчиком воздуха. Вентили служат для отсечения каждого стояка от общей сети.

Правильный уклон при монтаже трубопроводов дает возможность при открытии воздушных отводчиков обеспечить слив теплоносителя.

Ветка с верхним розливом имеет некоторые особенности.

  • Температура приборов отопления снижается с продвижением теплоносителя вниз, поэтому на нижних этажах она будет ниже. Компенсировать тепловые потери можно путем установки дополнительных секций радиаторов.
  • Запуск системы достаточно прост, ведь для нормального функционирования нужно лишь открыть специальные задвижки, а также отводчики воздуха на определенное время.
  • Слив теплоносителя из стояков несколько сложен, так как приходится сначала осуществить перекрытие на техническом этаже. Только после этого открывается сброс.

Важно!
Настройка отопительной системы многоэтажных домов производится путем изменения диаметра элеваторного сопла.
То есть при изменении его размеров уровень нагрева увеличивается либо снижается.

Процесс оптимизации

При доставке теплоносителя от источника до приборов обогрева происходят достаточно большие тепловые потери, поэтому должны приниматься определенные меры, позволяющие сохранить температурный режим.

На самом деле существует всего два выхода из сложившейся ситуации.

Так устроена теплоизоляция трубопроводов отопления.

  • Инсталляция оборудования с более высоким КПД позволяет улучшить функционирование системы.
  • Дополнительная теплоизоляция трубопроводов может в значительной степени сократить потери тепла.

Об основных минусах

  1. Любая централизованная система работает по определенному графику, поэтому при эксплуатации приходится подстраиваться под него. Кроме того, осуществлять настройку температурного режима самостоятельно невозможно.
  2. Стоимость котельного оборудования и трубопроводов является довольно высокой, а значит, при некачественном проведении работ можно потратить огромные денежные средства.
  3. Работы по устройству централизованного отопления очень трудоемки, поэтому в случае аварийной ситуации потребуется не так мало времени на полное или частичное восстановление системы.
  4. Периодические перепады давления в централизованной сети способны в некоторой степени снизить эффективность обогрева.

В качестве заключения

Выше была представлена инструкция, рассматривающая устройство обогревательных систем в многоэтажных домах, чтобы владельцы квартир смогли оценить масштабы централизованной сети и ее эффективность. В случае необходимости всегда может быть создана автономная ветка, которая будет поддерживать нужную температуру в жилом помещении. Дополнительные сведения по данной теме можно найти, просмотрев специальное видео.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Схема системы отопления дома

Еще до начала строительных работ проектируется схема системы отопления дома, конфигурация которой полностью зависит от габаритных размеров здания и его этажности. Самая простая – это cхема системы отопления дачного дома. Она представляет одно или двухконтурную схему прокладки труб отопления, заполненных незамерзающей жидкостью и может включаться в работу от печного водогрейного котла.

Схемы систем отопления индивидуальных домов одноэтажного исполнения аналогичны отоплению дачных домов, но не нуждаются в антифризе, так как нагрев теплоносителя в системе осуществляется регулярно и возможность размерзания трубопроводов отсутствует. Печной котел может быть заменен более современной конструкцией, установленной в отдельном помещении (топочной).

Несколько сложнее схема системы отопления двухэтажного дома.

В этом случае разогретая до заданной температуры вода вакуумным насосом нагнетается на второй этаж и по верхнему контуру проходит по периметру дома. От него по параллельной схеме запитываются батареи отопления, выходя из которых теплоноситель опускается по стояку к батареям первого этажа и затем по обратке снова нагнетается в котел для нагрева.

Многоуровневая схема системы отопления жилого дома, принятая в благоустроенных многоэтажных домах, обязательно включает в себя возможность подмеса теплоносителя из обратки в подающий теплопровод. Она регулирует давление горячей воды в системе при помощи элеваторного узла, диаметр канала которого тщательно рассчитывается индивидуально для каждой схемы системы отопления многоквартирного дома, учитывая его удаленность от напорной станции, рабочее давление теплоносителя в распределительной сети, этажность, количество жилых помещений и пр.

От узла ввода теплоноситель по крыльевым теплопроводам большого диаметра в подвальной части здания подается к квартирным стоякам, имеющим меньший диаметр для увеличения подъемной силы давления. Стояк в схеме системы отопления многоэтажного дома проходит в вертикальном направлении через все расположенные друг над другом комнаты, последовательно нагревая батареи отопления. Затем на верхнем этаже он сквозь перегородку вводится в соседнее помещение и в обратном порядке направляет теплоноситель вниз (обратка). Такая схема системы отопления пятиэтажных домов позволяет обеспечивать равномерный прогрев квартир на самых верхних этажах здания. Для удаления образовавшихся воздушных мешков (завоздушивания) в схеме системы отопления панельного дома, в самой верхней точке каждого стояка обязательно предусматривается установка крана Моевского. Для того чтобы построить деревянный дом, рекомендуем обратится к специалистам, в частности к фирме “Детинец”.

Такая разводка труб отопления по этажам здания называется лежаковой, она характерна для большинства зданий старой постройки, отличается простотой монтажа и дешевизной. Но так же существует схема коллекторной системы отопления дома, когда на каждом этаже устанавливается шкаф (коллектор), укомплектованный оборудованием для контроля давления теплоносителя в теплопроводе и его автоматического регулирования до нормы. Данная схема системы отопления дома требует достаточно много места и ее монтаж обходится значительно дороже.

termosys.ru
