Отопление одноэтажного дома с естественной циркуляцией: принцип работы, схемы, преимущества

Содержание статьи

Что такое система с естественной циркуляцией.

Отопление одноэтажного дома с естественной циркуляцией

Системы отопления (СО) частных домов выполняются по двум основным схемам работы: отопление одноэтажного дома с естественной циркуляцией (ЕЦ) и принудительной (ПЦ) циркуляцией теплоносителя.
Несмотря на то, что вторая является более эффективной, система ЕЦ до сих пор достаточно часто используется в частном домостроении, особенно в небольших по площади одноэтажных домах.

Если говорить о том, как работает данная система, без использования технических терминов, то выглядит это так.

В отопительном котле нагревается определённый объём воды, вследствие чего она увеличивается в объёме, плотность её уменьшается. За счёт этого поступающая снизу холодная вода выдавливает её в верхнюю часть отопительной системы. Отсюда вода самотёком начинает перемещаться по СО, постепенно остывая и отдавая тепло радиаторам и трубам отопления. Завершив полный круг, она возвращается в нижнюю часть котла. Затем этот цикл повторяется.

Система отопления с естественной циркуляцией одноэтажного дома имеет особенности функционирования, которые достаточно часто используются для резервирования работы системы с ПЦ. Установленный в ней насос в штатном режиме работает, а при пропадании электропитания система переходит на работу по варианту с ЕЦ.

Общая информация.

Тот факт, что схема отопления одноэтажного дома с естественной циркуляцией практически не имеет движущихся элементов, позволяет эксплуатировать её без капитального ремонта длительное время. Если разводка СО проведена с использованием труб оцинкованных или полимерных, то сроки могут достигать пятидесяти лет.

ЕЦ автоматически подразумевает низкий перепад давлений на входе и выходе. Естественно, теплоноситель испытывает определённое сопротивление своему движению, проходя через отопительные приборы и трубы. С учётом этого определён оптимальный радиус для нормальной работы СО с ЕЦ, тридцать метров. Но надо понимать, что цифра достаточно условна и может колебаться.

В силу особенностей конструкции система отопления с естественной циркуляцией одноэтажного дома обладает высокой инерционностью. С момента розжига котла до стабилизации температуры в помещениях здания проходит не менее нескольких часов. Причина проста. Сначала прогревается теплообменник котла и только потом начинается медленное перемещение теплоносителя.

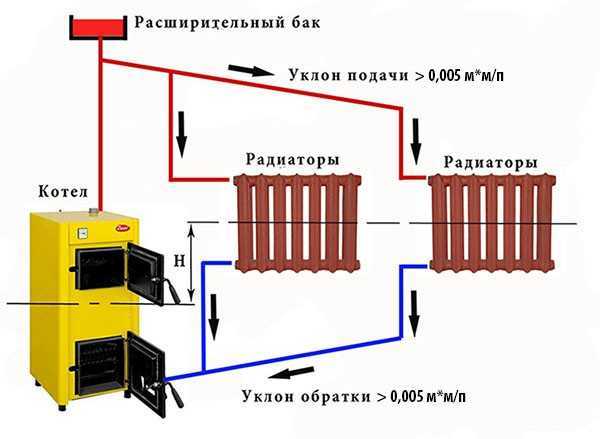

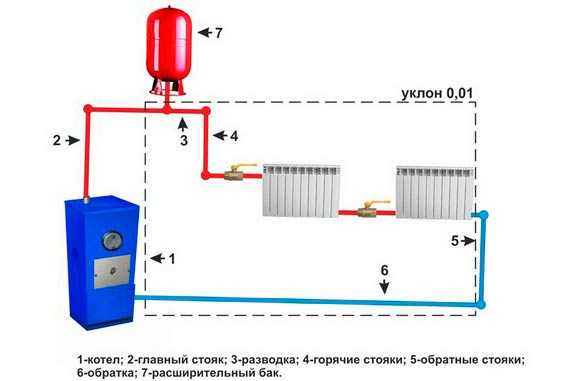

Схема отопление дома с естественной циркуляцией

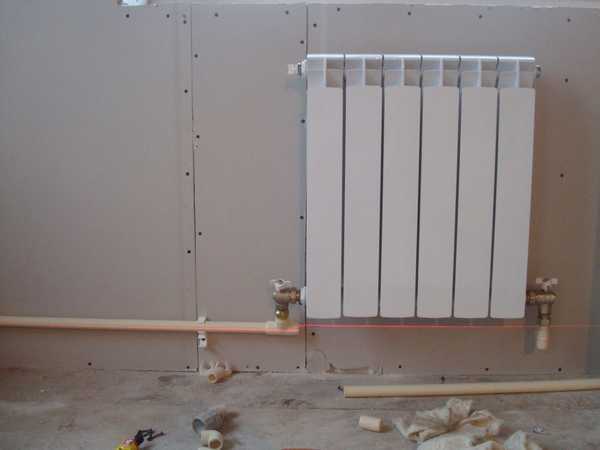

Важно, чтобы в тех местах, где трубы СО проложены горизонтально, они имели обязательный уклон по направлению течения теплоносителя. Этим достигается перемещение воды в системе без застоя и автоматическое удаление воздуха из системы в её верхнюю точку, которая находится в расширительном бачке. Он выполняется по одному из трёх вариантов: открытый, со встроенным воздушником или герметичный.

Схемы разводки

Водяное отопление одноэтажного дома с естественной циркуляцией может быть выполнено по нескольким различным схемам.

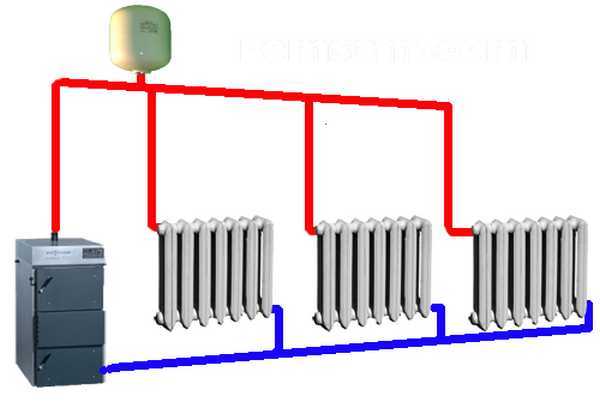

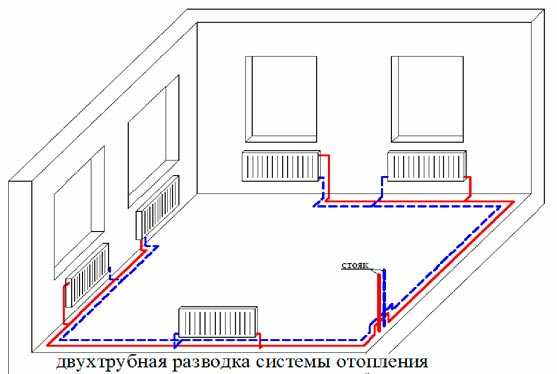

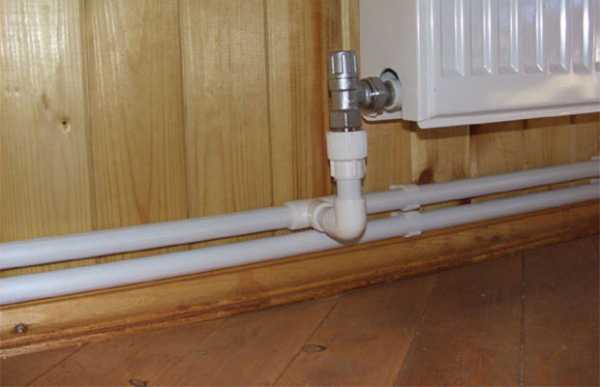

Двухтрубная СО

Работы, вне зависимости от выбранной схемы, начинаются с того, что создаётся план отопления одноэтажного дома с естественной циркуляцией.

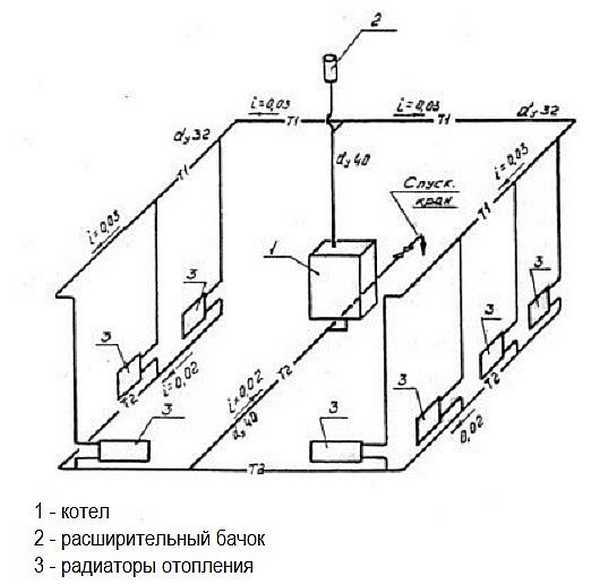

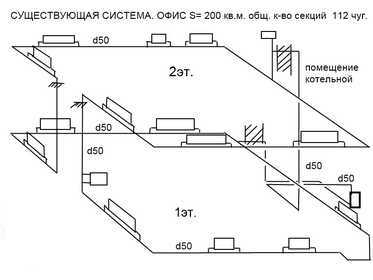

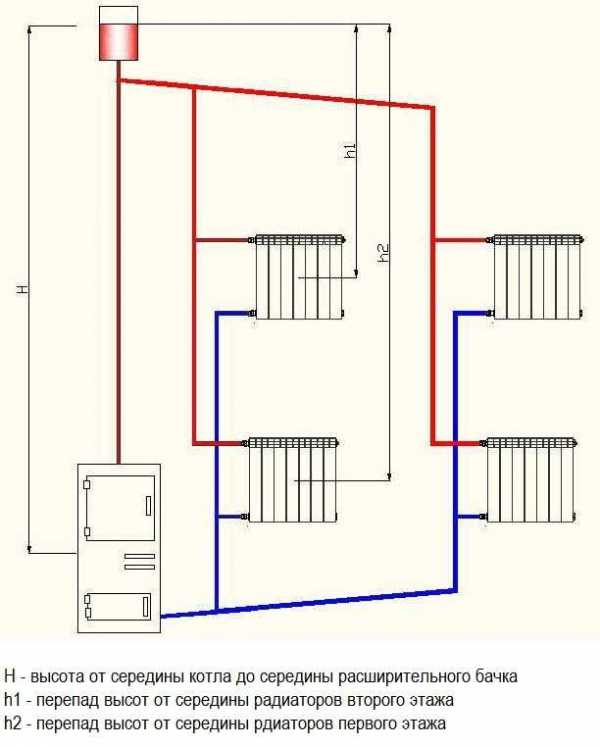

Упомянутая схема предусматривает прокладку по периметру строения двух трубопроводов. Используется тогда, когда требуется обогревать достаточно большие площади. Верхний используется для подачи горячей воды в СО, нижний – для возврата охлаждённого теплоносителя в котёл. Между ними монтируются радиаторы. По возможности, котёл монтируется ниже последних. Трубы прокладываются с соблюдением уклона по току воды не менее 5 градусов.

Розливы, особенно в местах запитки сразу нескольких радиаторов, требуется выполнять с использованием трубы, диаметр которой ≥ 32 мм. Лучше всего подходит металлопластиковая, либо полимерная труба. Подводку непосредственно к каждому радиатору следует выполнять трубой диаметром 20 мм.

Если диаметры труб подобраны правильно, такая СО в балансировке не нуждается. Несмотря на это следует установить дроссели на подводках, идущих к радиаторам.

Отопление одноэтажного дома с естественной циркуляцией, выполненное по двухтрубной схеме, является наиболее дорогим вариантом с точки зрения его исполнения (материалы, работа), поэтому используется достаточно редко.

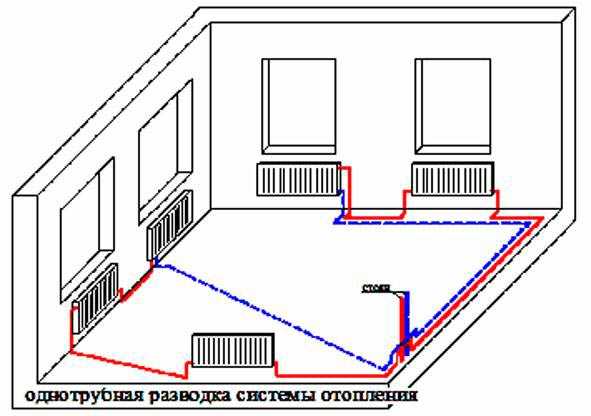

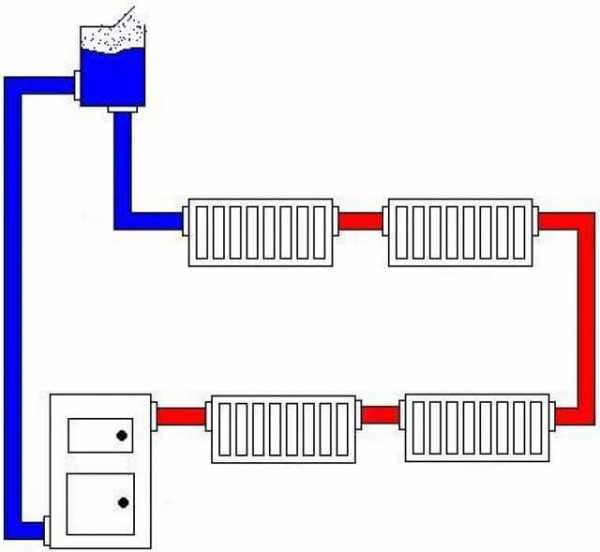

Однотрубная СО

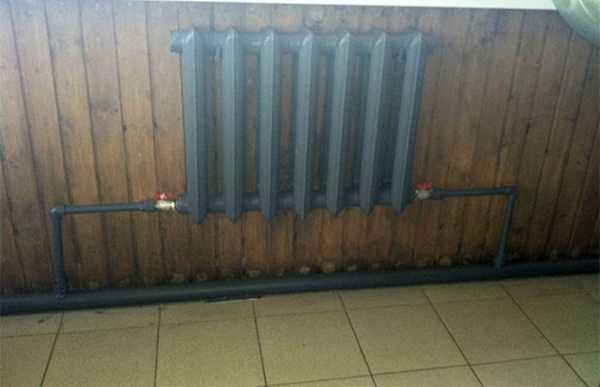

Простейшей системой, позволяющей обеспечить отопление одноэтажного частного дома своими руками, выполненной по указанной схеме, является «Ленинградка».

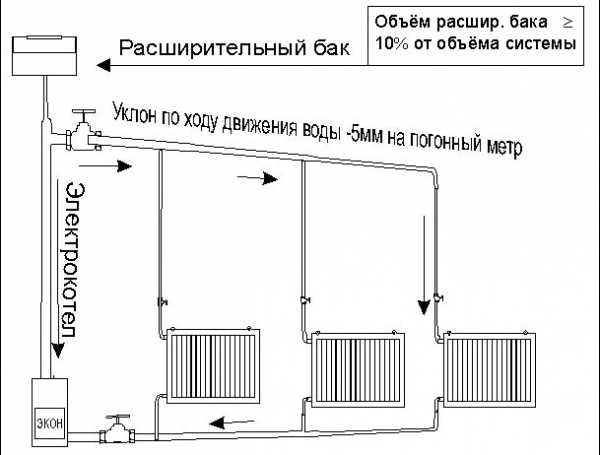

Условия монтажа (угол наклона и диаметры труб), аналогичны предыдущему варианту.

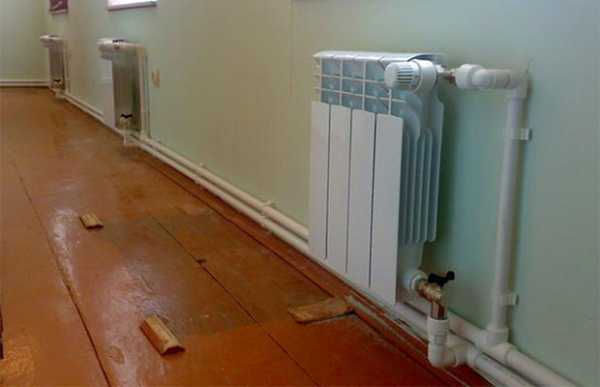

Специфика заключается в том, что радиаторы, в указанном случае, врезаются в основное кольцо отопления (параллельно основной трубе).

Кроме расширительного бака краны для стравливания воздуха, в обязательном порядке, ставятся на каждом из радиаторов. На ближних к котлу, и на самых дальних от него радиаторах ставятся термоголовки или дроссели, что помогает выравнивать температуру в них.

Лучевая СО

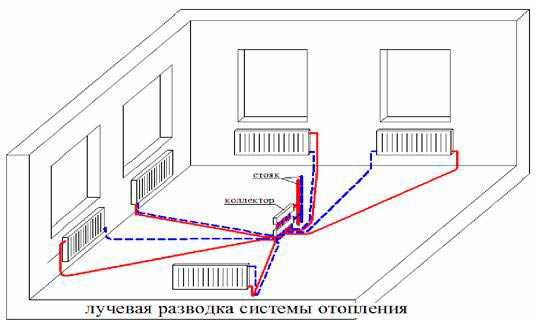

При выборе указанного варианта схема, по которой выполняется отопление одноэтажного дома с естественной циркуляцией, выглядит следующим образом.

На участках трубы, подающих в СО горячую воду, и возвращающих холодную в котёл, устанавливаются специальные коллекторы, представляющие собой гребёнки, на каждом отводе которых установлен дроссель. На каждый из радиаторов идёт две трубы, по одному с подачи и обратки.

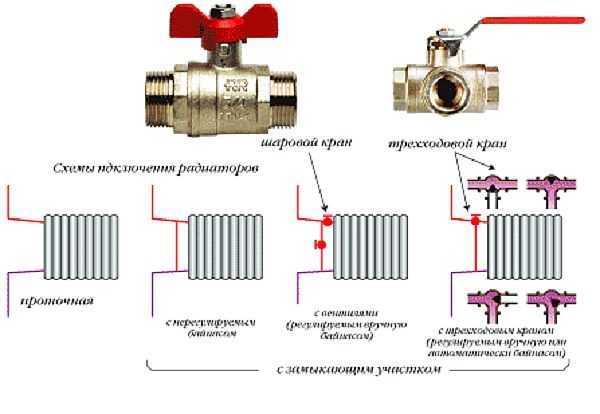

Эта версия, с точки зрения возможностей для выполнения регулировки, наиболее удобная. Но её монтаж достаточно сложен, слишком много труб, которые, для сохранения приемлемого дизайна помещений, придётся убирать в полы или в за фальшстены, что автоматически приводит к значительному росту стоимости работ и приобретаемых материалов. Убедиться в этом просто, достаточно посмотреть на предварительно составляемый план отопления одноэтажного дома с естественной циркуляцией.

Преимущества и недостатки

Главными достоинствами СО, использующих для работы естественную циркуляцию, являются простота монтажа и длительный срок эксплуатации.

Однако плюсов без минусов не бывает. К числу основных недостатков указанных СО относятся:

  • Малое рабочее расстояние (радиус действия). Приемлемые характеристики достигаются только в том случае, когда длина трубопроводов ≤ 30 погонных метров.
  • Регулировать температуру в каждом из помещений дома по отдельности не представляется возможным технически.
  • Вода циркулирует в СО под небольшим давлением, что приводит к различным температурам в разных помещениях (тем ниже, чем дальше от котла).
  • Длительный промежуток времени, который требуется для выхода системы на рабочий режим и полного прогрева всех помещений дома.
Загрузка…

vse-otoplenie.ru

Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды


    Содержимое:
  1. Принцип работы системы с естественной циркуляцией
  2. Виды систем отопления с гравитационной циркуляцией
    1. Закрытая система с самотечной циркуляцией
    2. Открытая система с самотечной циркуляцией
    3. Однотрубная система с самоциркуляцией
    4. Двухтрубная система с самоциркуляцией
  3. Как правильно сделать отопление с естественной циркуляцией
    1. Какой уклон труб нужен при самотечной циркуляции
    2. Какие трубы применяют для монтажа
    3. Какого диаметра должны быть трубы при циркуляции без насоса
    4. Какой розлив лучше сделать – нижний или верхний
    5. Какой теплоноситель лучше для систем с самоциркуляцией
  4. Какое отопление лучше выбрать – естественное или принудительное?

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией


Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

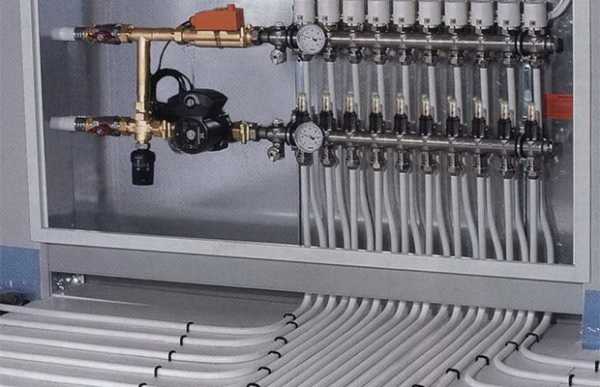

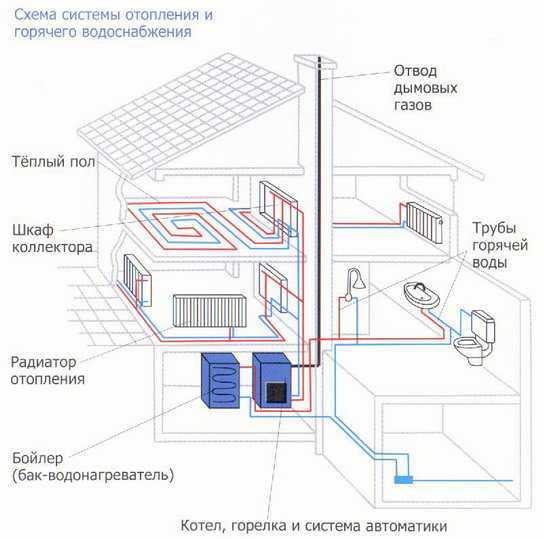

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией


Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией


В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.




В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией


Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией


Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией


Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:
  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией


Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:
  1. Минимальный угол уклонов.
  2. Тип и диаметр труб, используемых для водяного контура.
  3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции


Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СНиП 41-01-2003 «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа


Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса


Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:
  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний


Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

  • Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
  • Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией


Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

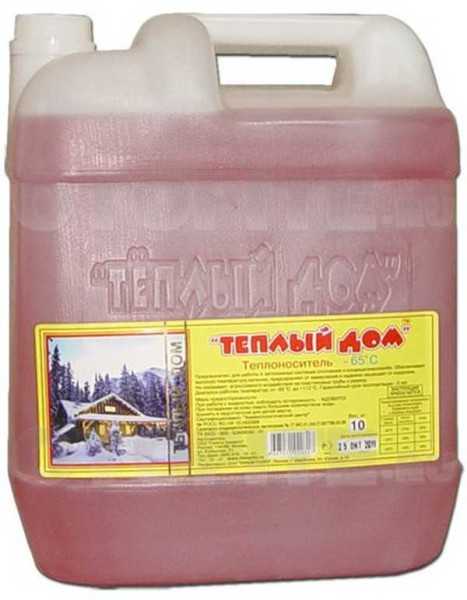

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

  1. Высокая текучесть материала, улучшающая циркуляцию.
  2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?


Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

  • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
  • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
  • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
  • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
  • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

avtonomnoeteplo.ru

Система отопления с естественной циркуляцией одноэтажного дома


Схема отопления частного дома с естественной циркуляцией теплоносителя

aqueo.ru » Отопление » Схема отопления частного дома с естественной циркуляцией теплоносителя

Систему отопления с естественной циркуляцией водяного теплоносителя запантетовал в 1832 г. российский ученый-металлург П.Г. Соболевский. В наш век стремительно изменяющихся технологий эту схему (называемую также гравитационной или самотечной) теплоснабжения частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность. Самотечная система отопления по-прежнему широко используется в строительстве своими руками собственного дома и считается оптимальным технико-экономическим решением. Небольшое давление в сети ограничивает область ее применения, но для одноэтажного жилого здания данная схема весьма эффективна и часто рассматривается в качестве альтернативы отоплению с использованием насосных агрегатов.

Система отопления частного дома с естественной циркуляцией

Схема отопления с естественной циркуляции

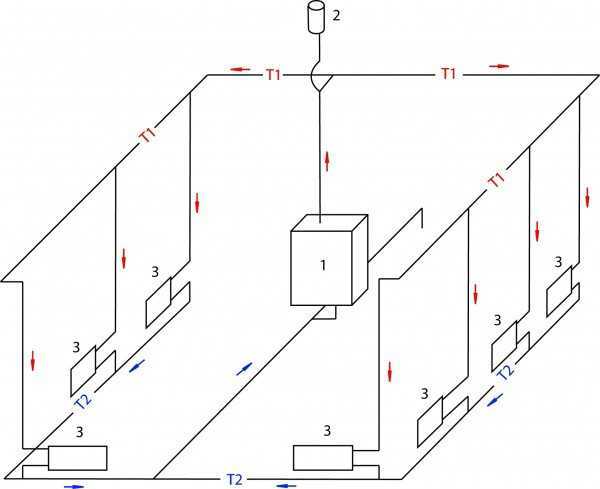

Схема движения водяного теплоносителя в системе отопления с естественной циркуляцией

В схеме приняты следующие обозначения:

  • поз. 1 – котел отопления;
  • поз. 2 – бак расширительный;
  • поз. 3 – радиаторы отопления;
  • Т1 – нагретый теплоноситель, красными стрелками показано направление его движения;
  • Т2 – остывший теплоноситель, синие стрелки указывают на его движение в контуре.

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается применение специальных незамерзающих составов-антифризов, но в системах с естественной циркуляцией теплоносителя использовать антифризы не рекомендуется.

Главные недостатки антифризов для использования в контуре отопления естественной циркуляции:

  • В схеме отопления с естественной циркуляцией в конструкциях расширительных баков предусмотрен контакт с окружающим атмосферным воздухом. Антифризы быстро испаряются, загрязняя окружающую экологию;
  • Необходимость постоянного контроля за объемом теплоносителя и его периодическом пополнении;
  • У антифризов низкая теплоотдача, способствующая малому съему тепла радиаторами от теплоносителя при его циркуляции. Это приводит к перегреву антифриза в контуре и самого котла;
  • Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающих проходное сечение в трубках.

Наиболее оптимальным носителем тепла в контуре гравитационного типа для отопления одноэтажного или двухэтажного жилого здания является водяной теплоноситель благодаря своей дешевизне и доступности.

Естественная циркуляция в контурах отопления

Основными функциональными элементами системы отопления с естественной циркуляцией жилого здания являются:

  • Котел, нагревающий водяной теплоноситель;
  • Расширительный бак, представляющий собой емкость для сброса излишков воды, появляющихся при увеличении объема водяного теплоносителя в контуре при его нагреве;
  • Трубопроводы подачи из котла горячей воды в отопительные радиаторы и возврата остывшей жидкости из радиаторов обратно в котел (за что возвратная часть теплосети в обиходе получила название обратки). Вместе они составляют замкнутый контур циркуляции теплоносителя;
  • Отопительные радиаторы.
Схема теплосети отопления с естественной циркуляцией для обогрева частного дома

При разогреве теплоносителя его объем увеличивается, излишки нагретой воды поднимаются вертикально вверх к расширительному баку, в системе создается гидростатическое давление, зависящее от разности весов водяных столбов горячей (линия подачи) и холодной (линия обратки) воды.

Под этим давлением горячая вода поступает с верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления. Остывшая в радиаторах вода поступает по обратке (синяя линия) на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна лишь в том случае, если при монтаже обеспечены уклоны горизонтальных участков трубопроводной теплотрассы в сторону движения жидкости. Тогда теплоноситель сможет перемещаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Другим фактором, влияющим на перемещение жидкости, является циркуляционный напор, обозначенный на рисунке буквой Н. Чем выше перепад уровней размещения радиаторов и котла, тем быстрее движение воды в контуре.

В гравитационных системах отопления расширительный бак не закрывается крышкой, поэтому нередко данную систему называют открытой. Все воздушные пробки из теплотрассы вытесняются в верхнюю часть контура, там и устанавливают бак, открытый для контакта с атмосферой. Систему, использующую герметичные баки, называют закрытой. В ее составе используется насос, по принципу действия она уже принудительного характера.

Скорость движения воды

При цикличных изменениях температуры горячая вода находится в верхней части теплосети, холодная влага движется в нижних трубах. Основной побудительной силой для естественного (без принуждения от насоса) движения жидкости в контуре является циркуляционный напор, зависящий от соотношения высот расположения котла и самого нижнего радиатора. На рисунке ниже представлена графическая схема возникновения циркуляционного напора h. Параметр h имеет постоянную величину для данной схемы и не изменяется во время работы системы отопления.

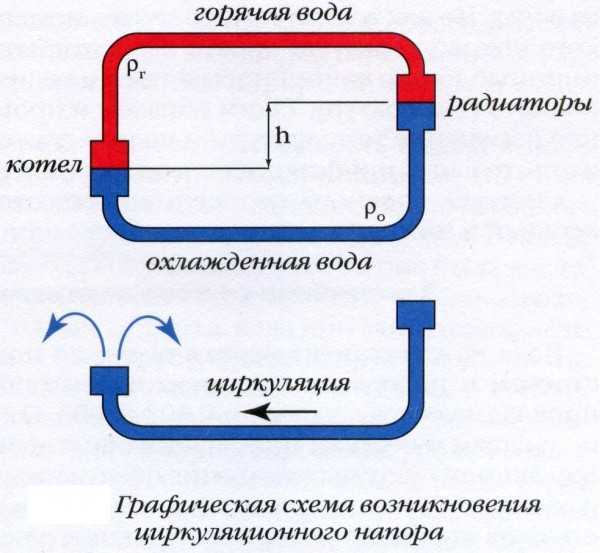

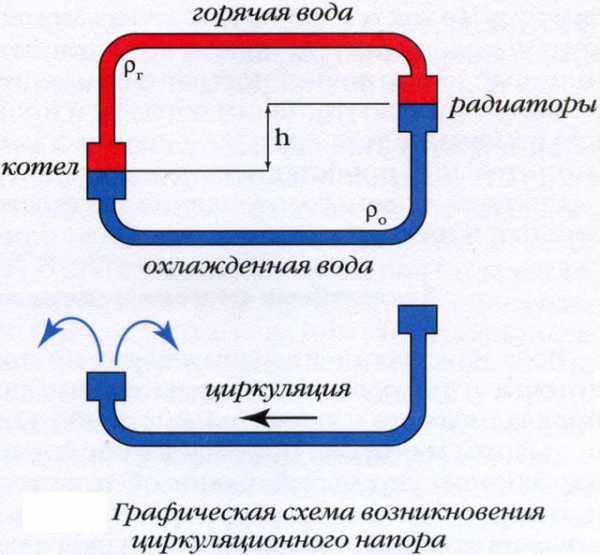

Схема возникновения циркуляционного напора

Для создания оптимального напора отопительный котел устанавливается с максимальной глубиной размещения, например, в подвале. В свою очередь, расширительный бак необходимо установить повыше. Довольно часто его ставят на чердаке дома.

Скорость циркулирования воды в контуре при монтаже своими руками гравитационной отопительной системы частного дома определяется следующими факторами:

  1. Величиной циркуляционного напора. Чем он больше, тем выше скорость протекания воды в теплотрассе;
  2. Диаметрами труб отопительной разводки. Малые размеры внутреннего сечения трубы будут оказывать большее сопротивление водяному потоку, чем трубы с диаметром побольше. Для однотрубной или двухтрубной самотечных систем под разводку намеренно завышают размеры труб до Ду 32-40 мм;
  3. Материалами изготовления труб контура. У современных полипропиленовых труб сопротивление потоку в несколько раз ниже, чем у поврежденных коррозией и покрытых отложениями стальных трубопроводов;
  4. Наличием поворотов в сети теплотрассы. Идеальный вариант – прямой трубопровод;
  5. Обилием арматуры, переходников, подпорных шайб. Каждый вентиль снижает величину напора.

Процессы естественной циркуляции весьма инертны и протекают медленно. Время между растопкой котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Монтажные схемы контуров

По способу присоединения радиаторов отопления принято выделять две схемы монтажа контуров отопительных систем: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение обогревающих приборов на подающем контуре. Пройдя от верхней точки сквозь все радиаторы (линия красного цвета), вода возвращается по обратке (линия синего цвета) к котлу.

Однотрубная схема самотечной системы отопления

В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному протекает горячий теплоноситель, подводящ

www.teplo-ltd.ru

Система отопления с естественной циркуляцией для частного дома: закрытая схема и однотрубная

Система отопления с естественной циркуляцией на сегодняшний день считается самой простой и популярной среди владельцев квартир и одноэтажных частных домов. Очевидным преимуществом является длительный срок службы: при правильной эксплуатации долговечность достигает 40 лет без необходимости ремонта. Кроме того, есть возможность установить ее своими руками, прибегнув к уже существующим схемам.

Какое топливо удобнее?

В случае если в качестве топлива используется газ, то отопление с естественной циркуляцией основано на принципе отбора воздуха из помещения в открытую горелку и отвода продукта сгорания в вентиляционные ходы. В данном случае для котла понадобится помещение от 4м2 с хорошей вентиляцией (окнами и дверью).

Поэтому такая схема не слишком удобна. Намного чаще применяется закрытая или открытая система водяного отопления с естественной циркуляцией, которую можно провести своими руками.

В многоэтажных домах часто используется однотрубная система.  В основном используется схема с замыкающими участками, когда из стояка часть воды идет вверх, часть – вниз, благодаря замыкающему участку, что обеспечивает баланс температур между нижними и верхними этажами. Система работает благодаря разнице в диаметре труб подключения и трубы замыкающего участка (на размер меньше). Двухтрубная система в сравнении с однотрубной – менее компактна и удобна в монтаже.

Недостатки

Во-первых, сокращенный радиус: он составляет не больше 30 м относительно горизонтали. Недостаток вызван такими факторами, как низкое давление циркуляционного типа и медленный старт. Последний обусловлен высокой тепловой ёмкостью жидкости и приведенными силами давления. Второй недостаток — вероятность замерзания воды в расширительном бачке.
Системы отопления с естественной циркуляцией не подходят для площадей более 100 м2: не все пространство будет прогреваться должным образом. Поэтому чаще всего она используется для небольшого одноэтажного дома, дачи.

Схема действия

В состав системы водяного отопления входит котёл (водонагреватель), трубопроводы обратного и подающего типа, а также нагревательное оборудование, расширительный бачок и защитный клапан. Жидкость прогревается до нужной температуры в котле и поднимается в подающий трубопровод и стояки, благодаря расширению.

Оттуда она переходит в нагревательное оборудование – батареи и радиаторы, которым отдаёт часть тепла. Затем обратный трубопровод направляет воду в котёл, где она опять прогревается до заданной температуры. Цикл повторяется, пока система находится в рабочем состоянии.

Важно помнить, что горизонтальные трубы монтируют с уклоном по отношению к движению рабочей среды.

Защитные механизмы

Уклон труб позволяет отводить из системы воздух в сторону расширительного бачка: попадает в атмосферу, не задерживаясь в трубах и не мешая движению воды.

Важна работа защитных механизмов. Так, обратный гравитационный клапан позволяет избежать циркуляции потока воды в неправильном направлении, что очень необходимо двухтрубным и однотрубным системам с верхней разводкой при нескольких контурах.

Использование бака

Расширительный бак выполняет ряд важных функций. Во-первых, создаёт постоянное давление, необходимое для нормальной работы всей системы. Во-вторых, принимает на себя объём воды, увеличивающийся после нагрева. В-третьих, возвращает охлаждённую жидкость в трубопровод.

Процессы в трубопроводах

Процессы в трубах в естественной циркуляции связаны с движением воды. Так, подъём жидкости происходит посредством расширения из-за нагрева и гравитационного давления. Гравитационное давление нужно для преодоления водой трения о трубопровод, которое мешает ее движению. Циркулировать вода начинает благодаря разной плотности холодной и горячей воды: она движется вверх по подающему и вниз по обратному стояку.

Величина гравитационного давления напрямую зависит от возникающих сопротивлений. Чем больше их появляется на пути теплоносителя, тем выше должен быть показатель. Также необходимо предпринять меры, чтобы свести сопротивления к минимуму. Так, трение можно снизить путём применения труб с большим диаметром.

Из законов физики

Предположим, в радиаторах и котле температура жидкости изменяется скачками по центральным осям: верхние части содержат горячую жидкость, а в нижних находится холодная.

Горячая вода отличается меньшей плотностью, что снижает ее вес в сравнении с холодной. В результате система отопления представляет собой два сообщающихся сосуда замкнутых между собой, в которых сверху вниз перемещается жидкость.

Высокий столб, образуемый охладившейся водой с большим весом, по достижению радиаторов выталкивает столб низкий. В результате горячая жидкость подталкивается и возникает циркуляция.

Показатели напора

Для создания циркуляционного напора центры радиаторов ставятся выше центральной части котла. Именно эта высота считается основным фактором напора циркуляции. Уклон труб и «обратки» тоже влияют на данный процесс: благодаря им вода лучше преодолевает сопротивления местного типа.

Увеличение температур

Другой фактор заключается в разнице между плотностью холодной и горячей воды. Отметим следующий факт – отопление с естественной циркуляцией относится к саморегулирующемуся типу. Таким образом, если увеличить температуру нагрева воды, то меняется ее расход и становится выше циркуляционный напор.

Сильный прогрев жидкости в немалой степени способствует более быстрой циркуляции. Но так происходит только в холодном помещении: когда температура воздуха в них достигнет определённой отметки, батареи будут остывать гораздо медленнее.

Плотность, как прогретой в котле, так и уже попавшей в радиаторы воды практически сравняется. Напор снизится, быстрое обращение воды сменится размеренной циркуляцией внутри системы.

Как только температура помещений частного дома вновь опустится до определённого уровня, это послужит сигналом для увеличения напора. Система попытается выровнять температурные условия. Для этого придётся заново запустить процесс быстрой циркуляции. Отсюда и происходит способность к самостоятельной регуляции.

Вкратце правило следующее – одномоментная смена температуры и объёма воды позволяет получить нужную тепловую отдачу от батарей для отопления помещений.

Как результат, поддерживаются комфортные температурные условия.

Куда ставить котёл?

В частном доме, в помещении одноэтажного дома отопительные котлы лучше всего монтировать ниже уровня приборов для прогрева помещений. В квартирах ситуация обстоит несколько иначе. Здесь котлы часто ставятся на одном уровне с радиаторами, что не совсем эффективно. Поэтому монтаж лучше произвести как бы в яму, то есть поставить оборудование на перекрывающие плиты.

Для этого вокруг котла обычно выпиливается пол. «Яму» следует делать, соблюдая правила противопожарной безопасности. Они предполагают разравнивание основания тонкой стяжкой и укладку листов, изготовленных из железа и асбеста. Котёл в «яме» нагоняет лучший циркуляционный напор.

Выбор труб

Сечение труб является одним из решающих факторов для циркуляции: диаметр труб не должен быть максимально большим, но и не должен мешать течение воды. Как правило, для обогрева частного дома необходимо 100 Вт /м2. Тогда для отопления 25 м2 требуется 2500 Вт, т.е. 2,5 кВт. Определенному диаметру трубы соответствует своя тепловая нагрузка. Три основные категории:

  • диаметр в ½ дюйма – тепловой эквивалент 5,5 кВт;
  • диаметр ¾ дюйма – тепловой эквивалент 14,6 кВт;
  • диаметр 1 дюйм – тепловой эквивалент 29,3 кВт.

В данном случае для обогрева одноэтажного дома в 25 м2  нужно использовать самые небольшие трубы диаметром в ½ дюйма. Материалы, из которых изготавливают трубы, могут быть разными: качественная сталь, популярны также трубы из полипропилена.

x-teplo.ru

Система отопления с естественной циркуляцией: виды, особенности построения

Система отопления с естественной циркуляцией хороша тем, что работает вне зависимости от наличия электричества, что в некоторых районах очень важно. Другое дело, что получить комфортные условия при такой схеме чрезвычайно сложно, а в некоторых случаях невозможно.  Потому часто отопление делают самотечным (одно из названий) для использования такого режима в качестве аварийного, а все остальное время работает насос. Но в некоторых случаях, например, на неэлектрофицированных дачных участках, система отопления без насоса – единственный возможный вариант.

Система с естественной циркуляцией (ЕЦ) называется иногда гравитационной из-за того, что работает на принципе гравитации. Еще одно название – самотечная. Все эти термины обозначают один принцип построения – без использования насоса.

Принцип работы системы ЕЦ

Теплоноситель в самотечных системах движется из-за разности температур теплоносителя и, соответственно, разной их плотности: из котла выходит горячая вода, плотность и вес которой гораздо меньше, чем у холодной. Потому горячая вода вытесняется вверх. Отсюда и главная особенность таких систем – котел должен располагаться ниже радиаторов. Далее теплоноситель движется по трубе с небольшим уклоном. От основной магистрали отходят трубы меньшего диаметра, ведущие к радиаторам/регистрам.

Простейший вариант системы с естественной циркуляцией

Проще такая система реализуется в системах с верхней раздачей воды – это когда от котла труба поднимается под потолок и оттуда уже опускается к радиаторам. В системах с нижней раздачей гравитационная система может быть реализована только при наличии разгонного контура – создается искусственный перепад высот: от котла труба поднимается почти под полоток, там, в верхней точке устанавливается расширительный бачок. После него труба опускается до уровня выше радиаторов, но не под потолком, а на уровне окон. Оттуда уже идет разводка на радиаторы. При устройстве разгонного контура помешать вам может только низкий потолок – желательно, чтобы от вершины котла труба отходила выше, чем на 1,5метра (а еще бачок).

Однотрубная система с естественной циркуляцией. Горизонтальная разводка

Виды систем отопления с естественной циркуляцией

Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах.

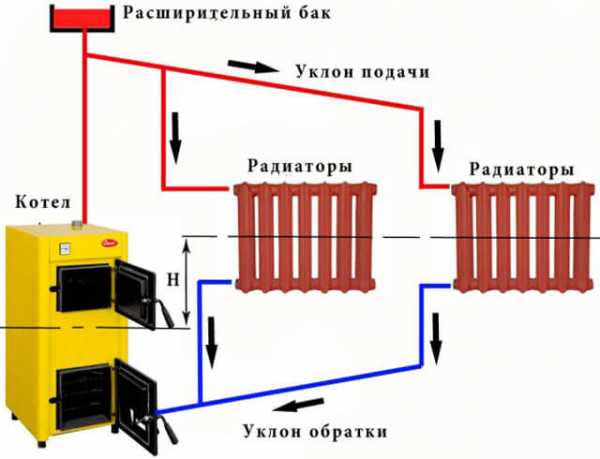

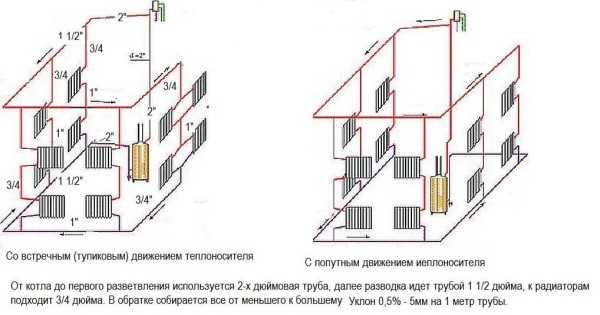

Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная

При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

Все представленные выше схемы однотрубных  разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).

Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором

В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.

Радиаторы отопления ЕЦ

Для гравитационных систем главное – минимальное сопротивление водяному потоку. Потому, чем шире будет просвет радиатора, тем лучше через него будет течь теплоноситель. Практически идеальны с этой точки зрения чугунные радиаторы – у них самое маленькое гидравлическое сопротивление. Хороши в использовании алюминиевые и биметаллические, но нужно смотреть, чтобы их внутренний диаметр был не менее 3/4”. Можно использовать стальные трубчатые батареи, однозначно не рекомендуются стальные панельные или любые другие с маленьким сечением и высоким гидравлическим сопротивлением – через них или не будет протекать вода или будет очень слабо, что, например, при однотрубной системе может привести к отсутствию циркуляции вообще.

Системы с естественной циркуляцией (кликните по картинке для увеличения масштаба)

Есть в подключении радиаторов свои тонкости. Особенно большое значение способ монтажа играет в однотрубной системе: только при помощи разных  типов подключения можно добиться лучшей работы отопительных элементов.

Схемы подключения радиаторов

На рисунке, расположенном ниже показаны схемы подключения радиаторов. Первое – нерегулируемое последовательное подключение. При таком способе будут проявляться все недостатки «ленинградки»: разная теплоотдача радиаторов без возможности компенсирования (регулирования). Чуть лучше дело обстоит, если поставить обычную перемычку из трубы. При такой схеме возможность регулирования также отсутствует, но при завоздушивании радиатора система функционирует, так как теплоноситель проходит через байпас (перемычку). Установив дополнительно за перемычкой два шаровых крана (на рисунке нет) мы получаем возможность при перекрытом потоке снять/отключить радиатор без останова системы.

Особенности подключения радиаторов в однотрубных системах

Два последних способа монтажа позволяют регулировать поток теплоносителя через радиатор и байпас — в них стоят устройства регулировки температуры радиатора. При таком включении схема уже может быть компенсирована (на каждом отопительном приборе выставляется теплоотдача).

Не менее важным является и тип подключения: боковой, диагональный или нижний. Оперируя этими подключениями можно облегчить/улучшить компенсацию системы.

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

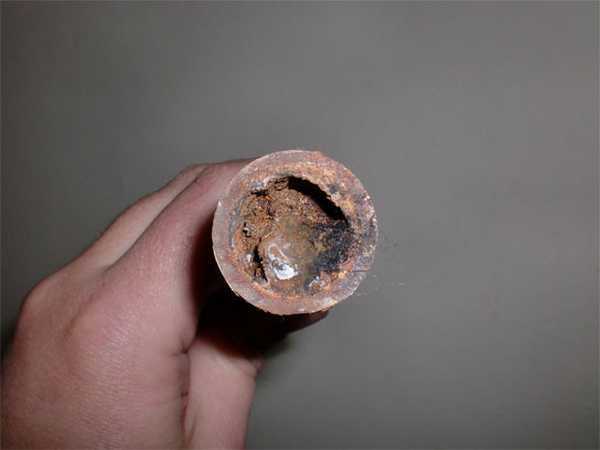

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают). Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются).

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются.  Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

  • поднять как можно выше точку разгона;
  • не заузить трубы подачи;
  • поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д.  Отбратку собирают  от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

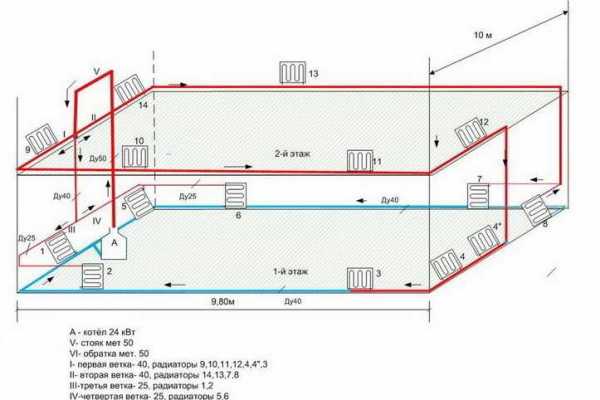

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Котел для гравитационных систем

Так как в основном такие схемы нужны для устройства независимого от электричества отопления, то и котлы должны работать без использования электричества. Это могут быть любые неавтоматизированные агрегаты, кроме пеллетных и электрических.

Чаще всего в системах с естественной циркуляцией работают твердотопливные котлы. Всем они хороши, но во многих моделях прогорает топливо быстро. А если за окном сильные морозы, а дом не утеплен в достаточной мере, то чтобы ночью удержать приемлемую температуру приходится вставать и подкидывать топливо. Особенно такая ситуация часто встречается там, где топят дровами. Выход – купить котел длительного горения (энергонезависимый, конечно). Например, в литовских твердотопливных котлах Stropuva, при определенных условиях дрова горят до 30 часов, а уголь (антрацит) до нескольких суток.  На котлы Сandle заявлены чуть хуже характеристики: минимальное время горения дров 7 часов, угля – 34 часа. Есть котлы без автоматики и насосов и у немецкой кампании Buderus, чешских Viadrus и у польско-украинских Wikchlach, а также у российских производителей: «Энергия», «Огонек».

Энергонезависимый котел длительного горения Stropuva

Есть газовые энергонезависимые котлы российского производства, например «Конорд», которые производят в Ростове-на-Дону. Их можно использовать в системах с естественной циркуляцией. На том же заводе выпускают энергонезависимые универсальные котлы «Дон», которые также подходят для работы без электричества. Работают в системах с естественной циркуляцией напольные газовые котлы итальянской фирмы Bertta – модель Novella Autonom и некоторые другие агрегаты евопейских и азиатских производителей.

Второй способ, который поможет увеличить время между топками, – повысить инерционность системы. Для этого устанавливают теплоаккумуляторы (ТА). Работают они хорошо именно с твердотопливными котлами, у которых нет возможности регулировать интенсивность горения: излишек тепла отводится на теплоаккумулятор, в котором энергия накапливается и расходуется по мере остывания теплоносителя в основной системе. Подключение такого устройства имеет свои особенности: его нужно располагать на подающем трубопроводе внизу. Причем для эффективного отбора тепла и нормальной работы — максимально близко к котлу. Впрочем, для гравитационных систем это решение далеко не самое лучшее. Они достаточно медленно выходят на нормальный режим циркуляции, но зато являются саморегулируемыми: чем холоднее в помещении, тем сильнее остывает теплоноситель, проходя по радиаторам. Чем больше разница в температурах, тем больше получается перепад плотности и быстрее движется теплоноситель. А установленный ТА делает отопление более инерционным, и времени, и топлива на разгон  требуется намного больше. Правда, и отдается тепло  дольше. В общем, решать вам.

Для стабилизации температуры в системе устанавливают тепловой аккумулятор

Примерно те же проблемы у печного отопления с естественной циркуляцией. Тут роль аккумулятора тепла играет сам массив печи и также требуется много энергии (топлива) на разгон системы. Но в случае использования ТА обычно предусматривается возможность его исключения, а в случае с печью это нереально.

Теплоноситель для систем с естественной циркуляцией

Лучшим теплоносителем для таких систем является вода. Использование антифризов возможно, но при планировании нужно учесть этот момент и увеличить площадь радиаторов – или выбирать их большего размера, или увеличивать количество секций. Все дело в том, что эти составы имеют меньшую теплоотдачу, из-за чего хуже отнимают и передают тепло, что часто приводит к перегреву и котла и теплоносителя.

Для систем отопления используют специальные антифризы

Повышение температуры незамерзающей жидкости выше рабочей — очень неприятное явление, так как начинается обильное образование осадков и отложений. За два месяца эксплуатации антифриза с постоянным перегревом теплообменник котла забивается наглухо, система почти зарастает. Так что если планируете использовать незамерзающую жидкость, позаботьтесь о том, чтобы она могла отдавать тепло и не перегревалась.

Нужно учесть, что в системах отопления можно использовать только специализированные составы. Общего назначения или автомобильные абсолютно непригодны, особенно для схем открытого типа, которые контактируют с атмосферой. Планируя использовать антифризы, при выборе материалов обращайте внимание на их совместимость с незамерзающими жидкостями. Далеко не все котлы и трубы «дружат» с ними. О возможности использования незамерзающих жидкостей сообщается обычно в паспортных данных, если такой записи нет, нужно уточнить у продавца, а лучше – у производителя.

Заключение

Система с естественной циркуляцией не самый лучший по эффективности метод отопления, но иногда – единственно возможный – в тех местностях, где нет электроснабжения. В тех же регионах, где электроэнергия есть, на случай перебоев,  схему можно создавать как самотечную, но встраивать при этом насос для штатной работы. Правда и такое решение не самое лучшее: увеличивается объем системы, она становится более инерционной и требует больших затрат на нагрев теплоносителя. Если перебои – исключение из правил, можно обезопасить себя установив резервное электропитание (блок бесперебойного питания и/или генератор). Если же перебои случаются часто – тогда ваш выход – системы с естественной циркуляцией.

teplowood.ru

схема для частного дома, закрытая и открытая, однотрубная и двухтрубная система, уклон, расчет

Содержание:

Для владельцев частных домов можно назвать актуальным вопрос, касающийся устройства системы отопления с естественной циркуляцией. Кроме того их интересует, в каких системах можно не использовать циркуляционный насос, а когда это устройство является необходимым. Для начала важно разобраться, что представляют собой системы подобного типа.


Основные характеристики и принцип работы

Хотя и схема отопления одноэтажного дома с принудительной циркуляцией достаточно эффективна, но у нее есть и минусы. В отличие от систем с принудительным движением воды, в которых основную работу выполняет дополнительное оборудование, схема отопления частного дома с естественной циркуляцией более простая и доступная. В ее основе лежит способность воды расширяться при нагревании.

Функционирует такая отопительная система по следующему принципу:

  • В котле нагревается определенное количество воды. Согласно законам физики более теплая вода поднимается вверх и самотеком движется по системе, отдавая тепло батареям и радиаторам.
  • В процессе подъема к верхнему уровню системы теплоноситель остывает и в таком состоянии вновь поступает в котел. Система отопления частного дома с естественной циркуляцией не исключает врезку специального устройства, которое способствует быстрому перемещению воды и более равномерному прогреву всех батарей и радиаторов. При аварийном отключении электричества система может работать в естественном режиме.

Особенности устройства системы отопления в частном доме

Системы подобного типа имеют некоторые особенности, в частности речь идет о следующем:

  • Отсутствуют подвижные элементы, в том числе и устройства для принудительной циркуляции рабочей среды, и контур замкнутого типа, в котором соли, минералы и различные взвеси присутствуют в определенном количестве. Эти факторы способствуют продлению срока службы системы. А использование труб из оцинкованной стали или современных полимерных материалов и биметаллических приборов отопления способствует увеличению эксплуатационного периода до 50 лет.
  • Радиус открытой системы отопления с естественной циркуляцией должен составлять 30 метров. Это объясняется довольно небольшим перепадом давления, характерного для подобных систем. Кроме того со стороны труб и радиаторов отопления теплоноситель также испытывает определенное сопротивление. Однако это не является запретом для использования большего радиуса системы, указанные значения являются условными.
  • Система с естественной циркуляцией теплоносителя характеризуется большой инерционностью. От запуска или растопки котла до достижения комфортной температуры в помещении проходит несколько часов. Это происходит из-за некоторых особенностей системы: вначале прогревается теплообменник, а затем вода, которая начинает довольно медленно циркулировать по системе.
  • Горизонтально расположенные участки трубопровода должны располагаться с определенным уклоном. Только в этом случае обеспечивается минимальное сопротивление свободно перемещающейся остывающей воде. Для отвода воздушных пробок в системе монтируют расширительный бачок, который может быть полностью герметичным, как в схеме закрытой системы отопления с естественной циркуляцией, или открытым.

Отопление с естественной циркуляцией можно назвать саморегулирующей системой, с понижением температуры воздуха теплоноситель циркулирует быстрее.


На циркуляционный напор оказывают влияние следующие факторы:

  • Расстояние по высоте между котлом и нижним радиатором. Здесь работает принцип сообщающихся сосудов: вода быстрее переливается в котел, расположенный ниже по отношению к самому нижнему прибору отопления. Этот параметр остается неизменным на протяжении всего времени работы системы.
  • Разная плотность воды на выходе из котла и в обратной трубе, определяющаяся температурой воды. Благодаря этому фактору происходит саморегулирование: с понижение температуры воздуха в помещении остывают и радиаторы. Это приводит к увеличению плотности теплоносителя и более быстрому вытеснению нагретой воды.

Факторы, определяющие скорость циркуляции

Скорость движения теплоносителя по системе отопления зависит не только от напора, на это оказывают влияние следующие факторы:

  • Диаметральное сечение труб системы отопления. По тонкой трубе теплоноситель движется с большим сопротивлением, поэтому следует собирать систему из труб с завышенным диаметром.
  • Материал, из которого изготовлены трубы системы отопления. Гладкая внутренняя поверхность полипропиленовых труб оказывает меньшее сопротивление движению теплоносителя, чем внутренние стенки стальной трубы, особенно имеющие признаки коррозии или известковые отложения.
  • Количество поворотов и их радиус. Схема отопления с естественной циркуляцией теплоносителя должна характеризоваться меньшим количеством поворотов.
  • Наличие и количество запорной арматуры. Различные краны, шайбы и переходники служат препятствием на пути свободно двигающейся воды.

Производя расчет системы отопления с естественной циркуляцией, важно учитывать большое количество переменных. Это приводит к тому, что получить точные результаты практически невозможно.

Правила расчета мощности котла

Рассчитать требуемую мощность котла для системы водяного отопления с естественной циркуляцией можно следующими способами:

  • По площади отапливаемого помещения. Санитарные Нормы и Правила рекомендуют использовать 1 кВт мощности котла для обогрева площади в 10 м2. В этом случае следует применять коэффициент, который в южных регионах равен 0,7-0,9, в северных районах – 1,5-2, а в средней части – 1,2-1,3. Применение этого способа позволяет не принимать во внимание высоту потолков в помещении, потери тепла через дверные и оконные проемы, а также расположение комнаты относительно внешних стен.
  • По объему воздуха в помещении. Этот способ позволяет получить более точные результаты расчетов. Исходным значением является 40 Вт мощности на 1 м3 объема воздуха в комнате, также применяются приведенные выше коэффициенты. На каждый оконный проем добавляется по 100 Вт, на дверной проем – по 200 Вт. Если комната расположена у внешней стены, то следует применить коэффициент 1,1-1,3. В этом случае следует учитывать материал и толщину стен. Для схемы отопления одноэтажного дома с естественной циркуляцией применяют коэффициент 1,5.

Схемы, используемые для разводки труб

Система отопления с естественной циркуляцией может собираться по разным схемам. Для самостоятельного монтажа лучше использовать самые простые варианты двухтрубной и однотрубной системы отопления с естественной циркуляцией.

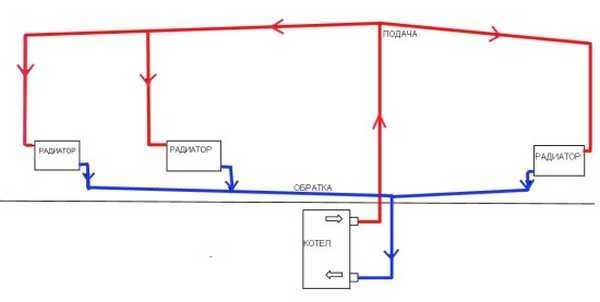

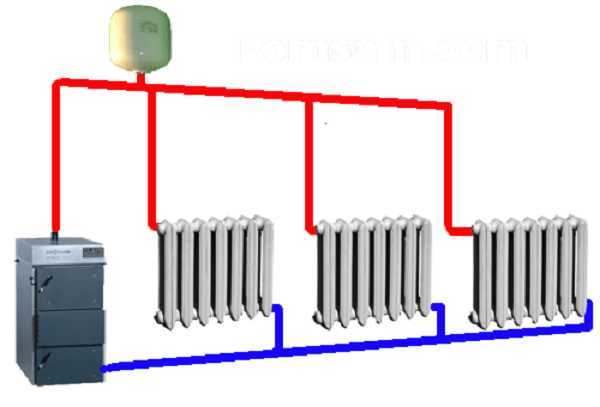

Схема двухтрубной разводки с естественной циркуляцией

Схема отопления такого типа предполагает наличие следующих элементов в системе:

  • Отопительный котел, в котором происходит непосредственное нагревание теплоносителя.
  • Расширительный бак, который компенсирует изменения объема теплоносителя и служит своеобразным накопителем для вытесненного воздуха.
  • Приборы отопления, к которым относятся конвектора и радиаторы.

Монтаж двухтрубной системы отопления с естественной циркуляцией предполагает применение перечисленных выше условий:

  • Установка котла на более низком уровне относительно приборов отопления.
  • Соблюдение определенной степени уклона системы отопления с естественной циркуляцией для свободного течения теплоносителя. Чаще всего это значение составляет 5-7 градусов.
  • Основной трубопровод, к которому подключаются несколько радиаторов, монтируется из полимерной или металлопластиковой трубы диаметром не меньше 32 миллиметра. Для изготовления подводов к приборам отопления следует использовать трубы ДУ20. При этом следует знать, что ДУ  примерно равна внутреннему сечению трубы, а не внешнему. К примеру, полипропиленовая труба, внешний диаметр которой равен 32 мм, соответствует ДУ20.

При правильном подборе диаметра труб система отопления с естественной циркуляцией двухтрубного типа не нуждается в балансировке. При этом использование дросселей на отводах к приборам отопления даст положительный эффект.

Однако стоит учесть, что двухтрубная система отопления одноэтажного дома с естественной циркуляцией, установленная по всему периметру дома, требует достаточно больших финансовых вложений. Это объясняется высокой ценой на пропиленовые армированные трубы, а также долгим и трудоемким монтажом. Поэтому в большинстве случаев владельцы частных строений применяют однотрубную разводку.

Особенности монтажа однотрубной системы

В процессе монтажа системы отопления по однотрубной схеме важно учитывать следующие моменты:

  • Использование трубных изделий определенного диаметра.
  • Соблюдение уклона трубы отопления при естественной циркуляции по всему периметру системы.
  • Врезка радиаторов параллельно основному трубопроводу, не разрывая его. В этом случае не стоит беспокоиться об отсутствии циркуляции в приборах отопления, многолетние исследования доказали эффективность работы системы, собранной по однотрубной схеме.
  • Расширительный бачок и каждый отопительный прибор должен оснащаться устройством для спуска воздуха. Особенно это касается систем закрытого типа, которые изолированы от атмосферного воздуха. Однако существует еще одна особенность таких систем: при неполном стравливании воздуха с одного из радиаторов расширительный бак можно исключить из системы.
  • Установка на отопительные приборы дросселей и терморегуляторов помогает равномерно распределить тепло между радиаторами, расположенными в непосредственной близости к котлу и самыми дальними приборами отопления.


teplospec.com

Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?

Системы отопления

Оптимальная схема отопления одноэтажного дома с принудительной циркуляцией сбережет деньги домовладельца и на этапе монтажа, и во время эксплуатации. Поэтому в данной статье мы будем искать именно такой вариант обустройства системы обогрева жилища.

1

Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам отопления в жилых домах относятся следующие варианты:

  • Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
  • Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
  • Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

В однотрубной системе напорный и обратный патрубок котла соединяет одна линия, на которую нанизаны радиаторы

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и давление в системе чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

2

Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают «последнюю» батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

3

В чем плюсы и минусы двухтрубной схемы

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Двухтрубная схема системы отопления

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

4

Каковы выгоды и расходы при установке коллекторной системы

Коллекторные схемы отопления с принудительной циркуляцией хороши своей управляемостью и готовностью работать с помещениями любой площади и любой этажности. Распределительные гребенки (коллекторы) могут располагаться в каждой комнате или на каждом этаже. При этом на абсолютно все линии подачи или слива теплоносителя можно закрепить дистанционный или механический регулятор, связанный с термостатом или построенный на основе управления пропускной способностью канала. Подобная схема позволяет управлять теплоотдачей радиаторов с точностью до градуса. А в случае необходимости и масштабировать сеть при минимальных затратах на апгрейд.

Коллекторные схемы отопления с принудительной циркуляцией

Но расход труб и фитингов в этом случае будет просто колоссальный, поэтому такие конструкции монтируют не в одноэтажных домиках, а в коттеджах большой этажности или загородных дворцах. Только в этом случае расходы на установку можно перекрыть за счет будущей экономии горючего для котла в отопительный сезон. Кроме того, коллекторный вариант может работать только при принудительном побуждении потока носителя тепла. Самотеком такая конструкция функционировать не будет ни при каких обстоятельствах. И если в доме отключат свет, то кончится и тепло.

5

Чем больше труб – тем лучше!

Описанные выше достоинства и недостатки систем подсказывают нам два вывода. Во-первых, если вам нужна оптимальная схема отопления трехэтажного дома с принудительной циркуляцией, то лучше, чем коллекторная разводка, вы ничего не найдете. Но в одноэтажных домах оптимальной схемой считается именно двухтрубный вариант. В этом случае можно минимизировать расход арматуры и остаться с чувствительной к управлению сетью подачи тепла. Однотрубная система обойдется дешевле, но она не позволит сэкономить на топливе, регулируя температуру в батареях. Поэтому, чем больше труб – тем лучше.

Закрытая двухтрубная система

Теперь относительно закрытого или открытого варианта сборки. В двухтрубном случае открытая система отопления с принудительной циркуляцией не дает шанса на серьезную экономию топлива. Открытый расширительный бак отдает тепло в атмосферу и не дает разогнать циркуляцию до приличных скоростей. Иное дело закрытая двухконтурная схема. Она требует немного больших усилий при монтаже, но возможность повысить давление и разогнать циркуляцию теплоносителя до приемлемого уровня предоставляет шанс для неплохой экономии на топливе. Ведь если теплоноситель идет по трубам под большим давлением, то он поступает в котел еще теплым.

При разнице температур между напорной и обратной трубами котла на уровне 10-15 градусов Цельсия экономия топлива оправдает все расходы на дополнительные элементы всего за 3-4 года.

6

Как устроена оптимальная система обогрева одноэтажного дома

В качестве оптимального предложения нами была выбрана закрытая система отопления с принудительной циркуляцией – схема данного варианта гарантирует максимальный набор выгод при обустройстве в одноэтажном доме. Нам остается разобраться только с тем, как она устроена.

Если мы будем двигаться от котла по направлению циркуляции теплоносителя, эта система будет состоять из следующих элементов:

  • Теплогенерирующий прибор (котел) – разогревает пар, воду или подготовленный теплоноситель.
  • Закрытый расширительный бак – удерживает давление системы и поддерживает возможность регуляции данного параметра. Этот элемент монтируют на выходе из котла, поднимая над батареями.
  • Напорный участок разводки с отводами под батареи. Обычно его укладывают по периметру дома, вдоль несущих стен.
  • Радиаторы (батареи отопления), верхний патрубок которых подключен к напорному участку трубопровода. Их развешивают под окнами на специальных кронштейнах.
  • Сливной отрезок теплопровода (обратка) с отводами для подключения нижнего патрубка радиаторов. Эту линию укладывают вдоль напорного участка.
  • Циркуляционный насос – его подключают к обратке перед входом этой линии в котел.

Теплоноситель движется из котла по напорной линии и, проходя сквозь батареи, сливается в обратку. Насос генерирует побуждение к циркуляции, а закрытый расширительный бак создает нужное давление. Кроме того, между котлом и баком в напорную трубу врезают манометр (прибор для считывания давления) и предохранительный клапан, сбрасывающий лишний теплоноситель при превышении предельного давления в трубах, котле и радиаторах. Монтаж такой конструкции можно завершить за 1-2 дня силами одного человека.

obustroen.ru

РубрикаДом

Добавить комментарий
