Схема подключения воды из скважины в частный дом – Схема водоснабжения частного дома с подключением к центральной магистрали или при подключении к автономному источнику

Содержание

видео-инструкция по монтажу своими руками, особенности устройства, бурения скважинной конструкции, фото

Пожалуй, сегодня типовая схема скважины на воду известна всем, кто хоть немного интересовался данной темой. Однако процедура оборудования системы водоснабжения на базе подобной установки имеет ряд нюансов, и потому стоит заранее изучить технологию.

Тогда при прокладке труб и подключении оборудования не возникнет вопросов, а проблемы будут решаться оперативно и с минимальными затратами.

Основные элементы системы подачи воды

Источник воды

Типы скважин

Любая схема подачи воды в дом из скважины строится на основании ключевого компонента — самого источника воды.

На сегодняшний день все скважины в зависимости от особенностей субстрата условно разделяют на три группы:

  • Песчаные — наиболее простые и дешевые в обустройстве. Недостаток – относительно малый срок службы (до десяти лет), и достаточно быстрое заиливание. Подойдут для установки на даче.
  • Глинистые требуют чуть большей ответственности при бурении скважины, а в остальном – обладают теми же достоинствами и недостатками, что и песчаные. Должны использоваться регулярно, так как примерно через год без эксплуатации восстановить заиленную скважину будет очень сложно и дорого.
  • Известняковые (артезианские) скважины по праву считаются лучшими. Схема бурения скважины на воду в известняке предполагает заглубление на уровень от 50 до 150 метров. Это обеспечивает запас надежности и долговечности источника воды, а кроме того – улучшает качество естественной фильтрации.

Основные разновидности

Осуществляя выбор типа скважины, не следует все внимание уделять такому параметру как цена. Дело в том, что обустройство автономного водоснабжения – задача сама по себе весьма недешевая, и лучше инвестировать в этот проект единожды (выбрав качественное оборудование и пригласив профессиональных мастеров), чем через несколько лет пожинать сомнительные «плоды экономии» в виде внушительных счетов за ремонт и восстановление источника.

Выбор помпы

Следующим этапом в построении системы водоснабжения является подбор насосного оборудования.

Здесь инструкция рекомендует уделять внимание таким моментам:

  • Как правило, для небольших коттеджей не требуются модели с высокой производительностью. Зная, что для работы одного крана в течение часа нужно примерно 0,5-0,6 м3 воды, обычно устанавливают помпу, способную обеспечить приток 2,5 – 3,5 м3/ч.
  • Также следует учитывать наиболее высокие точки отбора воды. В некоторых случаях для обеспечения необходимого напора на верхних этажах требуется монтаж дополнительного насоса, поскольку скважинное водоподъемное устройство не справляется.

Помпа малого диаметра для подъема воды с больших глубин

  • Практически все модели скважинных помп отличаются достаточно высоким уровнем энергопотребления. Принимая во внимание этот факт, стоит заранее позаботиться о стабилизаторе питания. А если у вас в поселке часто отключают электричество, то и генератор лишним не будет.

Оборудование скважины

Сам процесс оборудования обычно осуществляется той же компанией, которая проводила бурение.

Однако изучить его стоит и вам — как минимум для того, чтобы обеспечить контроль качества исполнения рабочих операций:

  • Выбранный насос опускаем на проектную глубину и подвешиваем на тросе или прочном шнуре.
  • Через горловину скважины с установленным оголовком (специальная герметизирующая деталь) выводим шланг для подачи воды и кабель, обеспечивающий электропитание помпы.

Установленный оголовок

  • Некоторые специалисты советуют присоединять шланг к кабелю. Это довольно удобно, но нужно помнить, что в местах присоединения шланг ни в коем случае не должен пережиматься!
  • Также возле горловины монтируется подъемное устройство – ручная или электрическая лебедка. Обойтись без нее можно только на очень малых глубинах, поскольку, чем глубже, тем сильнее будет ощущаться не только вес самой помпы, но и вес шланга с кабелем питания, и вес троса.

Совет!
Оголовок, запорную арматуру и выведенные трубы водоснабжения необходимо защитить от внешних воздействий.
Чаще всего они скрываются в небольшом углублении, облицованном изнутри кирпичом и закрытом крышкой.

Фото капитального приямка

Именно такой вид имеет схема устройства скважины на воду. Однако это – даже не половина дела: нам необходимо собрать на этой базе целую систему.

Статьи по теме:

Система водоснабжения

Основные элементы системы

Детали системы водоснабжения для неглубоких скважин

Как мы отмечали выше, помимо правильно установленного и корректно работающего водоподъемного оборудования для обеспечения дома водой из скважины нам будет нужно множество деталей.

Среди них:

  • Подводящий трубопровод, по которому вода от скважины будет поступать к дому.

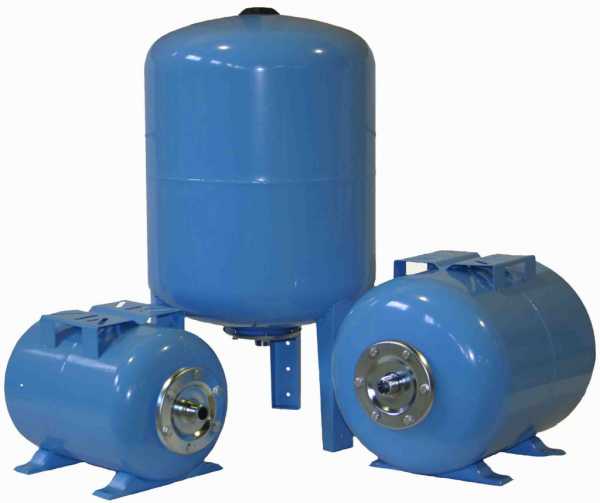

  • Гидроаккумулятор, который представляет собой бак для воды, обеспечивающий поддержание стабильного давления внутри системы.
  • Реле, обеспечивающее включение и отключение водоподъемной помпы в зависимости от уровня давления в баке.
  • Реле сухого хода (если вода перестает поступать в насос – система обесточивается).

Обратите внимание!
Многие модели скважинных насосов комплектуются встроенными предохранителями, исключающими сухой ход.

  • Система фильтров для скважины для очистки и оптимизации параметров воды. Как правило, включает в себя фильтры для грубой и тонкой очистки.
  • Трубопроводы и запорная аппаратура для разводки по помещениям.

Также при необходимости схема подводки воды из скважины в дом включает в себя ответвление для водонагревателя. Это дает возможность обеспечить горячее водоснабжение.

Прокладка трубопровода

При наличии определенных навыков саму систему можно собрать своими руками.

Делаем это так:

  • Для прокладки трубы от горловины скважины до дома копаем траншею. Желательно, чтобы она проходила ниже уровня промерзания грунта.

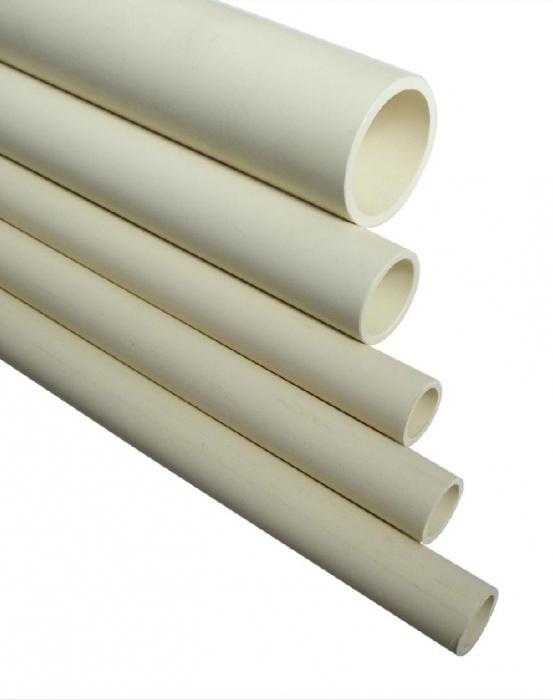

  • Прокладываем трубу (лучше всего полиэтиленовую диаметром от 30 мм). При необходимости оборачиваем трубопровод теплоизоляционным материалом.
  • Заводим трубу в подвал или подпольное пространство через специальный продух. Эту часть трубопровода обязательно утепляем!

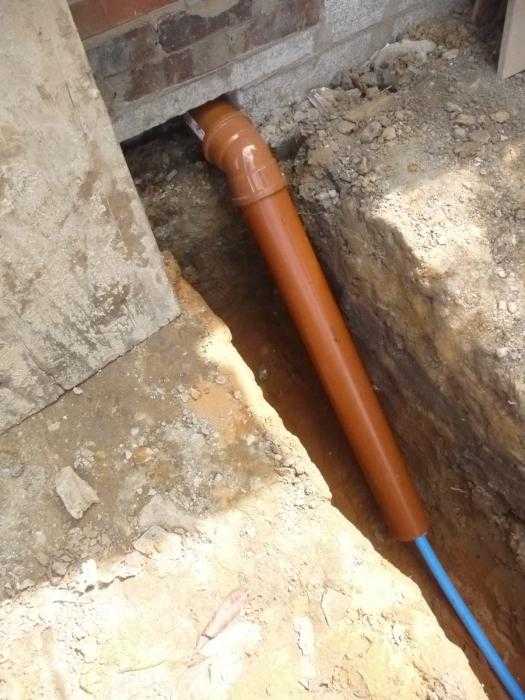

Траншея от колодца к дому

Монтаж системы

Далее переходим к сооружению гидроаккумулятора:

  • Гидроаккумулятор (пластиковую емкость объемом до 500 л) устанавливаем как можно выше – это обеспечит нам естественную регулировку давления. На входе монтируем реле давления, которое при заполнении бака будет отключать подачу воды.
  • В некоторых случаях этого бывает недостаточно. Тогда дополнительно устанавливаем автоматическую насосную станцию – комплекс из нескольких реле, манометров и мембранного бака-ресивера.

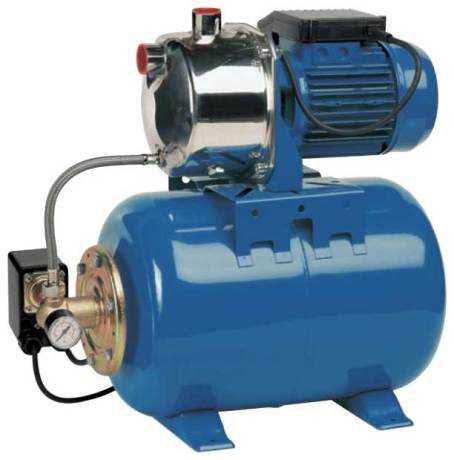

Насосная станция с ресивером, который можно использовать вместо гидроаккумулятора или вместе с ним

  • Ресивер, оборудованный отдельным насосом, обеспечивает плавное изменение давления в аккумуляторе, что положительно сказывается на работоспособности всех систем. Без этой детали двигатель скважинного насоса запускается вместе с каждым включением крана, что, естественно, приводит к его раннему износу.

Обратите внимание!
Еще один плюс от установки ресивера — компенсация гидроударов, возникающих за счет разницы в несколько секунд между срабатыванием реле давления и фактическим отключением помпы.

  • После сборки системы из гидроаккумулятора и насосной станции приступаем к монтажу трубной разводки. Для нее используем полиэтиленовые трубы. При водоснабжении коттеджа или дачного дома вполне достаточно диаметра в 20 мм.
  • Трубы режем с использованием специальных устройств. Для их соединения используем паяльник с набором втулок. Применение этой технологии позволяет добиться максимальной герметичности.
  • В качестве альтернативы можно использовать стальные или металлопластиковые трубы. Они отличаются большей механической прочностью, однако монтировать их сложнее. Да и разъемные соединения все же уступают по герметичности пропаянным швам.

Трубную разводку подводим к точкам потребления и присоединяем к кранам. Для обеспечения безопасности фиксируем трубы на стенах хомутами.

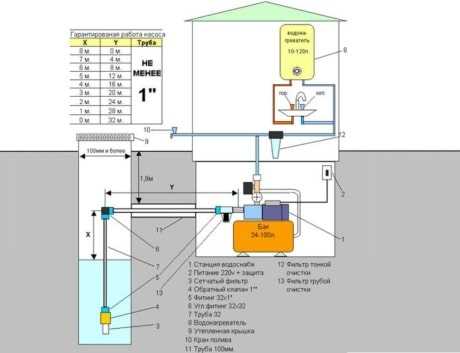

Наиболее распространенная схема

Статьи по теме:


Отдельно стоит позаботиться и о системе водоотведения. При ее проектировке важно размещать выгребную яму или септик таким образом, чтобы полностью исключить фильтрацию стоков в водоносные горизонты. В первую очередь это касается песчаных скважин, которые отличаются неглубоким залеганием воды.

Вывод

Приведенная схема подключения воды от скважины имеет множество вариаций, однако для начинающего мастера именно она является оптимальной. Конечно, простой описанную процедуру назвать нельзя, да и трудоемкость у нее довольно велика, но при необходимости разобраться во всех нюансах можно. Ну, а если вопросы все еще остались — рекомендуем изучить видео в этой статье.
