Схема разводки отопления в частном доме – Разводка системы отопления в частном доме: схемы лучших вариантов

То, что батарея, расположенная в конце «цепочки», содержит практически холодный теплоноситель, является серьезным недостатком системы и чтобы не пострадал уровень комфорта в самой дальней от котла комнате, увеличивают количество секций в последнем радиаторе схемы. На сегодняшний день однотрубная разводка отопительной конструкции в частном домовладении имеет несколько способов обустройства.

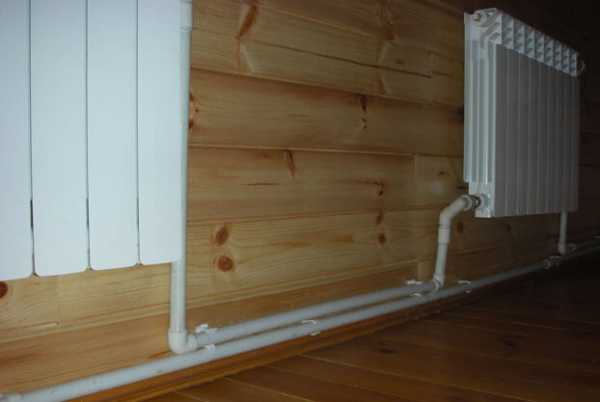

Вариант первый – горизонтальный или «Ленинградка». Все трубопроводы в схеме располагают горизонтально над полом или под напольным покрытием, желательно с небольшим уклоном. Радиаторы монтируют на одном уровне, как на фото, на них устанавливают краны Маевского.

 Горизонтальная схема разводки отопления в частном доме, благодаря своей простоте, позволяет сделать ее собственными руками даже в двухэтажных зданиях. Но для создания такой схемы стояк на верхний этаж пускают до места нахождения первого радиатора. Регулировка температуры теплоносителя выполняется с помощью специальных кранов, которые устанавливают на каждом этаже перед первым смонтированным радиатором.

Вариант второй — вертикальный план разводки отопления в собственном доме. Подобная схема монтажа трубопровода отличается тем, что теплоноситель в системе циркулирует самостоятельно, без применения специальных насосов и поэтому не нуждается в наличии электроэнергии. Ее недостатки связаны с необходимостью использовать элементы, имеющие большой диаметр. Кроме этого, их невозможно скрыть в стенах или полу и поэтому они помешают реализовать дизайнерские решения в интерьере.

Двухтрубный проект отопления дома

Безусловно, двухтрубная схема предпочтительнее однотрубной системы, поскольку за счет наличия отдельных труб подачи и обратки к каждой батарее существенно повышается эффективность теплоотдачи, а на обогреве удается значительно сэкономить.

Особенности ее устройства позволяют применять разнообразные специальные элементы, такие как радиаторные регуляторы, термоклапаны и балансировочные вентили, при помощи которых можно легко сбалансировать теплоотдачу по приборам и в итоге обеспечить стабильный режим обогрева.

Выполняется схема разводки отопления частного дома в одном из двух возможных вариантов:

• при лучевой разводке системы отопления котел является своеобразным центром отопительной конструкции, от которого к радиаторам идут трубы;
• коллекторная схема считается самой производительной и эффективной. На чердаке или в другом помещении размещают коллектор, распределяющий подачу горячего теплоносителя по трубам. Благодаря запорной арматуре, при необходимости можно отключить один из отопительных контуров (подробнее: «Коллекторная система отопления частного дома — схема разводки»).

Когда разводка отопления реализуется по двухтрубной системе, непременно нужно установить регулирующие термокраны и сливной кран (он должен находиться в нижней точке схемы теплоподачи).

Выбор схемы разводки отопления частного дома на видео:

Разводка отопления в частном доме

Однотрубная система отопления

Существует несколько способов монтажа отопительной системы в частном доме. И еще на стадии проектирования необходимо выбрать оптимальный вариант, соответствующий выделенному бюджету и отвечающий всем современным требованиям. Специалисты рекомендуют использовать две основные схемы разводки отопления в частном доме — однотрубную или двухтрубную. Первый вариант простой и малобюджетный, а второй сложнее, но эффективнее.

Однотрубная система отопления

Откуда такое название? Дело в том, что в такой схеме используется всего одна труба, которая составляет замкнутый круг от отопительного котла к нему же. В созданную таким образом магистраль врезают радиаторы отопления в последовательном порядке. Но у этой системы есть один существенный недостаток.

Теплоноситель каждый раз отдает часть своего тепла, переходя от одного к другому. Дойдя до последнего радиатора, он имеет самую низкую температуру. Поэтому последние комнаты в цепочке магистрали будут обогреваться плохо.

Как можно спасти данную ситуацию? Вариантов три:

1. Увеличить количество секций в последних батареях, тем самым повысив площадь теплоотдачи.
2. Установить во всех комнатах так называемые регулируемые радиаторы. Это приборы, снабженные регулирующими устройствами — термостатическими клапанами, балансировочными вентилями и прочим. С их помощью можно регулировать подачу горячей воды в первые батареи, уменьшая поток, чтобы увеличить его на последние.
3. Установить циркуляционный насос, который будет создавать небольшое давление внутри системы. Это позволит сбалансировать распределение теплоносителя по радиаторам отопления.

Кстати, последний вариант многие специалисты отмечают как оптимальный. Но и у него есть недостаток — циркуляционный насос работает от электричества, а значит, многое будет зависеть от отключения света в вашем районе.

Горизонтальная однотрубная схема

Эту систему еще называют «Ленинградкой». Ее конструкция достаточно проста, а единственная особенность — это укладка самой трубы. Она должна иметь небольшой уклон по ходу движения теплоносителя. Но при этом сами радиаторы устанавливают на одном уровне и точно по горизонтали.

Обычно трубопровод Ленинградки укладывают по уровню пола или заделывают в его тело. Во втором случае необходимо будет провести тепло- и гидроизоляцию магистрали.

Если такая система используется в многоэтажном строительстве (например, в двухэтажном доме), то регулировку подачи горячей воды придется проводить с помощью вентиля, который ставят на входе в первый радиатор первого этажа. Если его прикрыть, то создастся давление в вертикальном стояке, подающем теплоноситель на второй этаж. Соответственно, количество последнего на втором этаже будет больше, что увеличит теплоотдачу радиаторов.

Вертикальная однотрубная схема

Вертикальная однотрубная схема

Говорить о том, что это более эффективная или более сложная схема, нельзя. Все познается в сравнении. К примеру, вертикальная схема прекрасно работает без циркуляционного насоса, что является большим плюсом. Но при ее монтаже приходится учитывать вертикальность стояков, к которым подсоединяют радиаторы отопления. Чтобы обеспечить эффективное прохождение теплоносителя по такому трубопроводу, необходимо смонтировать его из труб большего диаметра, чем при горизонтальной разводке.

Это достаточно существенные первоначальные расходы. К тому же верхняя горизонтальная труба, по которой распределяется теплоноситель по стоякам, должна иметь строгий и точный уклон. Его отсутствие приведет к плохой работе отопления.

Многие дизайнеры отмечают, что такая система разводки отопительных труб плохо камуфлируется, а значит, приходится вкладывать деньги, чтобы обыграть ее с позиции дизайнерского искусства.

Двухтрубная система отопления

Для возведения такой системы потребуется большое количество материалов, плюс затраты на монтажные работы. Все вместе увеличивает стоимость данной схемы. Но это окупится сторицей. Ведь двухтрубная система наиболее эффективна в плане равномерного распределения тепла по всему дому. К тому же она позволяет легко регулировать тепло в отдельном радиаторе. Для этого используется запорная арматура, установленная на каждом приборе отопления.

Вариант проводки труб

Но чтобы система работала без проблем, специалисты советуют ставить на верхних радиаторах стравливающие запорные устройства. Особенно это важно, если отопление работает по принципу естественной циркуляции теплоносителя.

Но и это еще не все. Эффективная работа системы будет зависеть от того, как подсоединены сами батареи. Есть три варианта — боковой, диагональный и нижний. Сегодня используют все три способа, но диагональный с верхним подключением считается самым правильным. Именно с его помощью можно получить максимальную теплоотдачу приборов.

Заключение по теме

Каждый застройщик частного дома старается немного сэкономить. Но экономить на отоплении — большая ошибка. Конечно, не у всех есть большой бюджет, которым можно разбрасываться налево и направо. Поэтому многие и кидаются на поиск дешевых вариантов. Некоторые недорогие варианты работают достаточно хорошо. Но при этом необходимо учитывать большое количество нюансов, что может привести к удорожанию.

И все же специалисты советуют на отоплении не экономить. Вложения эти одноразовые, так что лучше сразу заложить их в бюджет строительства. Однако выгода от качественно сооруженной отопительной системы огромна. Это вы почувствуете в первую же зиму. Так что не экономьте.

Комментарии и отзывы к материалу

gidotopleniya.ru

Разводка отопления в частном доме

Монтаж отопительной системы в частном доме может проводиться различными способами. На этапе проектирования выбирается наиболее оптимальный вариант,  позволяющий решить задачи обогрева всех помещений при имеющемся бюджете. Наименее затратной в финансовом плане является однотрубная разводка отопления в частном доме. Двухтрубный способ разводки обходится дороже, но и эффекта от работы такой отопительной системы в загородном доме также намного больше. Рассмотрим подробнее схему и особенности монтажа труб отопления в обоих видах разводки.

Разводку магистрали, выполненную из последовательно установленных приборов отопления, называют однотрубной системой отопления. Теплоноситель, в качестве которого выступает вода или антифриз, попадая поочередно в радиаторы, отдает каждый раз часть своего тепла. Таким образом, в радиатор, находящийся на последнем месте в данной цепочке, попадает вода более низкой температуры. Чтобы это не сказалось на микроклимате в помещении, увеличивают количество секций в конечной батарее.

Существуют технологии, позволяющие оптимизировать работу однотрубной системы отопления. Можно дополнительно установить радиаторные регуляторы, термостатические клапаны, шаровые краны или балансировочные вентили. Данное оборудование позволяет сбалансировать подачу тепла. При перекрытии одной из батарей не нарушается работа остальных отопительных приборов, находящихся в системе.

Важно! При монтаже системы отопления своими руками необходимо предусмотрительно установить краны на байпасе и на подключениях каждого радиатора, чтобы иметь возможность проводить ремонт батареи без отключения подачи тепла во всем доме.

[include title=»РСЯ — в записи»]

Автономное отопление одноэтажных или двухэтажных домов можно организовать в виде:

• горизонтальной системы с принудительной циркуляцией теплоносителя;
• вертикальной системы естественной, принудительной или комбинированной циркуляцией.

Горизонтальная однотрубная отопительная система ↑

Иначе данную систему отопления называют «Ленинградкой». На рисунке изображена схема разводки отопления частного дома этого типа.

Схема горизонтальной однотрубной системы отопления

Трубопровод может быть проложен над полом или встроен в его конструкцию, при этом обязательно заключен в теплоизоляцию с целью уменьшения теплоотдачи. Монтаж подающей горизонтальной магистрали выполняют с небольшим уклоном, направленным по ходу движения теплоносителя. При этом радиаторы следует устанавливать на одном и том же уровне. Для удаления воздуха из системы применяют краны Маевского.

Выполняя монтаж горизонтальной однотрубной системы отопления в двухэтажном доме, необходимо пустить стояк, подающий теплоноситель на второй этаж, до первого радиатора. Регулировку температуры проводят с помощью кранов, устанавливаемых на каждом этаже перед первой батареей.

Схема горизонтальной однотрубной разводки отопления двухэтажного дома

Вертикальная однотрубная отопительная система ↑

В данной системе отопления можно не использовать циркуляционный насос, ведь подача теплоносителя обеспечивается в процессе его естественной циркуляции. Независимость от наличия электричества является главным плюсом данной системы. Недостаток кроется в использовании труб большого диаметра и расположении разводящей магистрали строго под уклоном. Понятно, что такой трубопровод не может украсить интерьер дома. Недостаток легко нивелируется с помощью монтажа циркуляционного насоса.

Схема вертикальной однотрубной системы отопления двухэтажного дома

Двухтрубная разводка отопления требует большего количества материалов, что сказывается на ее стоимости. Также увеличивается и объем монтажных работ, соответственно, и их цена. Однако такая прокладка труб обеспечивает равномерное распределение теплоносителя во всей системе отопления. При этом облегчается регулировка и настройка отопительной системы в соответствии с потребностями жителей дома. При установке современных котлов, выпущенных зарубежными производителями, приветствуется двухтрубная система отопления, которая облегчает работу насоса в котле.

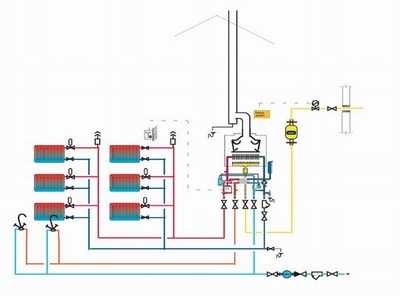

Пример устройства двухтрубной системы отопления

Так выглядит стандартная схема системы отопления, в которой нагрев теплоносителя обеспечивает газовый двухконтурный котел, который может быть как дымоходным, так и турбированным.

На схеме показан принцип разводки магистралей системы отопления и сети водопровода, особенности проведения подключения радиаторов. Отражены места установки регулирующей и запорной арматуры.

[include title=»РСЯ — в записи»]

Важно! При монтаже отопления на нескольких этажах частного дома необходимы автостравливающие клапаны, которые устанавливают на самых верхних точках отопительной системы. Если монтаж отопления проводится в одноэтажном доме, то данные клапаны устанавливают на последних радиаторах, а также на полотенцесушителе,  при условии его наличия.

На данной схеме радиаторы подключены сбоку. Помимо бокового подключения возможны и другие варианты — нижнее или диагональное. При этом на выбор вида подключения влияют тип и размер используемых батарей.

Важно! Не забудьте о регулирующих термокранах, устанавливаемых на входе в радиатор и на выходе из него. Также необходим и сливной кран, который располагают в самой нижней точке отопительной системы.

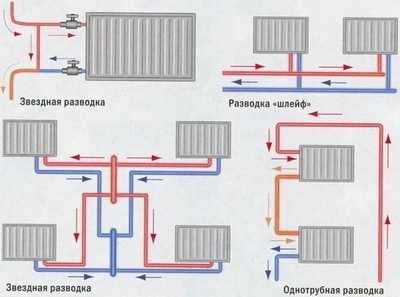

Варианты подключения радиаторов в приближенном виде

От выбора схемы разводки отопления (двухтрубной или однотрубной) зависит расход труб, необходимых для прокладки системы. Частные дома с большой площадью оборудуют двухтрубной системой отопления, в которую дополнительно врезают циркуляционный насос. Регулирование температуры в каждом отапливаемом помещении проводят с помощью терморегуляторов. Если бюджет небольшой, то проводят монтаж однотрубной отопительной системы. Дома, имеющие отапливаемую площадь до 100 квадратных метров, можно оборудовать отопительными системами, работающими на принципе естественной циркуляции.

Надеемся, что нам удалось показать варианты разводки отопления в частных домах, а также особенности их монтажа. Проектирование отопительных систем является сложной операцией, к которой лучше привлекать профессионалов. Это позволит избежать досадных ошибок, которые могут проявиться во время эксплуатации отопительной системы. Чтобы не устранять погрешности и недочеты, лучше заранее все предусмотреть.
