Схема обустройства водопровода своими руками в частном доме

Не всегда в частном секторе имеется центральный водопровод, а иногда его работа и качество воды оставляет желать лучшего. Покупать воду в магазине дорого, да и в руках много не принесёшь. Комфорт обеспечит устройство автономного водоснабжения. Это можно сделать на основе водозабора из колодца или скважины. Самостоятельная установка оборудования существенно сэкономит средства, а опыт понадобится для профилактических работ или ремонта.

Колодец

Колодец является наиболее дешёвым вариантом обеспечения частного дома свежей водой, так как статья расходов на его постройку значительно ниже бурения скважины. Если рыть его самостоятельно, то это ещё более удешевит конструкцию. Глубина колодца будет зависеть от уровня залегания грунтовых вод, но обычно этот показатель не превышает 15 м. Колодец способен дать до 200 литров воды в час, что маловато для семьи из нескольких человек. Из-за близкого залегания водоносной жилы внутрь колодца могут попадать верховые воды со всевозможными примесями тяжёлых металлов и прочих вредных компонентов. Срок службы колодца составляет порядка 50 лет.

Обустройство колодца

Поговорите с соседями или местными старожилами, попросите образцы воды для химического анализа. Возможно, если на местности у всех обустроены колодцы – стоит сделать так же.

Скважина

Скважины делят на два типа в зависимости от состава грунта и глубины залегания водоносной жилы:

  • вода в песчаной скважине чище, чем в колодце, так как глубина бурения достигает 50 м, но содержит много песка и глины, поэтому обязательно понадобится система фильтров. Бурение осуществляется шнековым методом с извлечением породы на поверхность. Процедура занимает несколько дней. Если повезёт попасть в русло подземной реки, обычно это 15 м, то затраты на бурение значительно сократятся, а срок службы скважины увеличится, так как в составе слоя преобладает галька и фильтры с трубами не забьются песком, как у простой скважины «на песок». Такая скважина может прослужить до 20 лет, тогда как обычная на песок – около 10. Скважина способна дать 1,5 куба воды в час и нуждается в обязательной прокачке. Песчаная подойдёт для дачи, а для постоянного проживания и использования воды лучше обустроить артезианскую;

Схема: виды скважин

  • артезианская скважина является одной из лучших по качеству воды. Бурение выполняют в известняковый слой, который находится на глубине 50 – 200 м. Атмосферные осадки достигают этого слоя примерно через 10 месяцев, пройдя естественную фильтрацию слоями песка и глины. Такая скважина имеет практически неисчерпаемый запас воды, минимум 1 500 л в час. Вода под естественным давлением сама поднимается наверх, попадание стоков или ливневых вод исключено. Прослужит она, как и колодец, около 50 лет. Конечно, из–за глубины стоимость обустройства такой скважины выше, но она себя полностью окупает со временем. Артезианская скважина требует пакета разрешительной документации и согласования, так как известняковый водоносный слой является стратегическим государственным ресурсом.

Совет. Все работы по обустройству водоснабжения рекомендуется производить в тёплое время года, когда спадает уровень верховодки и риск ошибки минимален.

Схема обустройства водопровода частного дома

В основе схемы водоснабжения заложено применение для водозабора насоса и сопутствующего оборудования. Его монтируют в служебном помещении или непосредственно над скважиной в кессоне и соединяют трубой с источником воды. Насос наполняет водой напорный бак, а уже от него по дому разветвляются трубы к точкам потребления. Когда кто-то из членов семьи открывает кран, давление в магистрали понижается, по достижении показателя 2,2 бар, включается насос, который запускает реле давления и накачивает аккумулятор до 3 бар. Реле давления отключает насос.

Прежде чем начать монтаж водопровода, необходимо составить схему. Это действие позволит заранее выявить трудности при проведении работ. По схеме можно подсчитать расходные материалы и приобрести их оптом, что дешевле, чем покупать элементы в отдельности. В схему включают такие рабочие узлы:

  1. В качестве источника воды приспосабливают колодец или скважину.
  2. Приямок для скважины. Может быть выполнен из кирпича или в виде специальной бочки из пластика. Предохраняет устье от мусора, грунтовых вод и защищает оборудование от промерзания.
  3. Глубинный насос или насосная станция.
  4. Гидроаккумулятор отвечает за давление воды в магистрали.

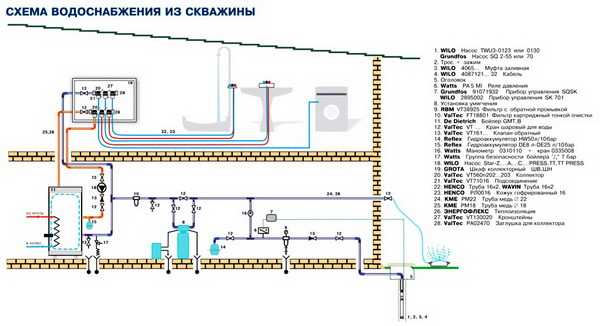

    Схема водоснабжения со скважиной

  5. Обратный клапан.

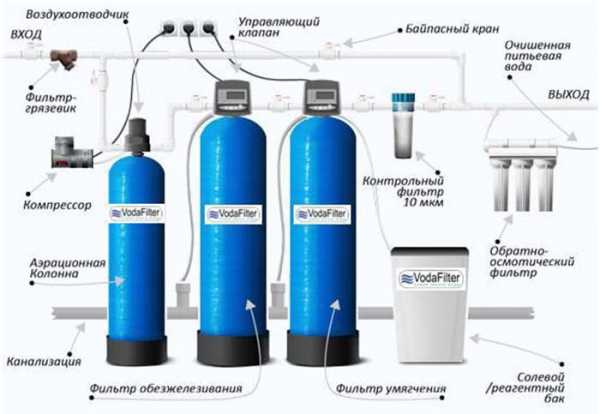

  6. Водоочистные фильтры. Их подбирают на основании анализа воды. Для полива участка и технических нужд нет надобности фильтровать воду. Поэтому для этих целей отводят отдельно трубу без фильтров.
  7. Манометр. По нему настраивают реле давления.
  8. Реле. Регулирует электрическое питание насоса. При падении давления контакты замыкаются и насос начинает подавать воду.
  9. Датчик сухого хода предохраняет насос от поломки при малой высоте воды в источнике и отсоединяет агрегат от линии электросети.

Дополнительное оборудование

Схему устройства водоснабжения можно распределить на такие ключевые составляющие:

  • система водозабора;
  • магистраль, пролегающая по участку;
  • водопровод внутри дома.

Совет. Систему фильтров следует с двух сторон обеспечить запорной арматурой, чтобы перекрыть воду при замене фильтра или проведении других работ.

Параметры выбора насоса и его установка

Насос выбирают, учитывая производительность скважины, её глубину и минимальный водяной столб, общий расход потребления воды. Также учитывают напор насоса (сила давления воды), расход воды за час в кубометрах – чем выше эти характеристики, тем больший потребуется расход электроэнергии.

Насосы бывают погружные и наружные. Погружные можно разделить на насосы для скважин и насосы для колодцев. Насосы для скважин имеют форму узкого цилиндра, вытянутого в высоту. Это облегчает их установку и извлечение из скважины. Колодезному насосу необязательны такие параметры, так как диаметр колодца позволяет без труда установить оборудование. Наружные насосы могут иметь разнообразную форму. Модели со встроенными напорными баками называют «насосные станции». Такие насосы имеют невысокий напор и подходят для неглубоких источников водозабора.

Схема водоснабжения дома с насосной станцией

Подсоединяют к глубинному насосу обратный клапан. Прикрепляют обжимной фитинг к насосу и соединяют с трубопроводом. Фиксируют трос и подсоединяют электрический провод. Кабель фиксируют изолентой или пластиковыми хомутами к трубе через каждые два метра. Кабель электропитания крепят свободно, без натяжения, чтобы при распрямлении трубы его не порвало. Аккуратно опускают насос на дно скважины, делают метку на трубе и поднимают насос на высоту около трёх метров. Это делается для предотвращения заиливания агрегата песком. В противном случае подъём насоса может стать невозможным. Закрепляют трос в оголовке обсадной трубы. Ждут 10 – 15 минут и проверяют работу системы.

Совет. Если в вашей электросети часто случаются перебои или скачки напряжения, стоит подключить насос через стабилизатор. Частая замена сгоревшего насоса – дорогое удовольствие.

Монтаж трубопровода

Трубопровод прокладывают ниже уровня промерзания грунта. Например, в Московской области этот показатель равен 1,7 м. Очень часто используют для этих целей трубы из пищевого полипропилена диаметром 32 мм. Они не поддаются коррозии и способны прослужить полвека. Монтаж таких труб довольно прост и под силу всякому мастеровому человеку. Трубу лучше утеплить по всей длине, особенно в местах около фундамента дома. Если по какой-то причине невозможно проложить магистраль на необходимую глубину, тогда делают пирог из утеплителя, канализационной трубы и греющего кабеля.

Обвязка внутри дома

В доме разводку труб делают по одной из схем:

  1. Последовательно подключают точки потребления. Такая схема подойдёт для домика малой площади, где проживает пара человек. Если количество жильцов больше двух, при включении нескольких точек водозабора — давление в магистрали резко упадёт, что создаёт определённые неудобства.
  2. Подключение через коллектор является более сложным вариантом, но при эксплуатации проблем с напором не возникнет.
    Обеспечить горячую воду можно несколькими вариантами. Установкой одно- или двухконтурного котла, подключением накопительного электрического водонагревателя или установкой проточного водонагревателя. Всё это стоит учесть на этапе разводки труб в доме, чтобы потом не переделывать.

Водопровод в частном доме: видео

Обустройство водопровода: фото




sandizain.ru

Схема водопровода в частном доме от скважины: разные варианты

Для организации нормального водоснабжения, когда вода идет от скважины до дома, схема монтажа должна обязательно учитывать несколько важных факторов:

  • Суточное водопотребление;
  • Глубина водоносного слоя;
  • Расстояние от коттеджа.

Когда монтируется автономное водоснабжение, приходится решать несколько важных задач:

  • Стабильный напор подачи воды;
  • Насосное оборудование;
  • Установка и месторасположение насоса.

Где расположены точки системы подачи воды в коттедже

В загородном доме схема точек имеет несколько положений. Во-первых, точка забора. К ней относится:

  • Колодец;
  • Скважина;
  • Водоем;
  • Родник;
  • Каптаж.

Второй точкой считается месторасположения приема воды. Это может быть:

  • Жилой дом;
  • Баня;
  • Гараж;
  • Летний домик.

Третьей точкой считается магистраль. Речь идет о водяной трубе, по которой движется вода, начиная с точки забора и кончая точкой ее приема.

Внутренние линии, точки системы подачи воды обязательно показываются на схеме проекта внутридомового водопровода.

Оборудование системы подачи воды в коттедже

Нормальная система водоснабжения частного дома из скважины должна иметь:

  1. Трубопроводную магистраль;
  2. Насос;
  3. Мембранный бак;
  4. Блок выключателей;
  5. Предохранители;
  6. Запорное устройство.

Кроме того, потребителями, через которые подается вода, могут быть:

  • Водопроводные краны;
  • Душевая кабина;
  • Ванна;
  • Стиральная машина.

В принципе потребителями считаются все устройства, которым для работы необходима подача водопроводной воды.

Когда в доме имеется также горячее водоснабжение, к вышеперечисленным системам добавляется еще один дополнительный узел — нагрев воды. Частные дома для этого пользуются электрическим водонагревателем. По возможности устанавливают мощный котел отопления, оборудованный вторым контуром, чтобы осуществлять нагрев воды при помощи системы ГВС.

Электрические водонагреватели подразделяются на несколько видов:

  • Проточные;
  • Накопительные.

Если есть возможность, в индивидуальных домах устанавливают также газовые колонки. Правда, современные строители очень редко пользуются такими колонками, они устанавливают котел, оборудованный вторым контуром, осуществляющим нагрев воды до нужной температуры.

Сегодня, бывший когда-то очень популярным «Титан», отапливаемый дровами, перешел в список «раритетов». Современные строители подобные

твердотопливные колонки считают устаревшими и не нужными. Они никогда ими не пользуются.

Из вышеописанного, хорошо видно, что схема водоснабжения дома, работающего от скважины, имеет совсем немного деталей.

Обычно скважина располагается около здания. Но если скважина не очень глубокая, она может находиться и на цокольном этаже. Оголовок водозабора находящийся на открытой территории, необходимо закрыть теплоизоляцией и сделать его хорошее обустройство.

В большинстве случаев, чтобы создать утепленный контур, устанавливают колодезные кольца. Они защищают скважину и облегчают обслуживание установленного оборудования.

Водопровод, находящийся на открытой территории, начиная с оголовка и кончая входом в здание, должен быть обязательно утеплен, чтобы исключить его промерзание. Для утепления прохода трубы через фундамент или стену, устанавливают специальную входную гильзу.

Установка оборудования узла должна выполняться в хорошо отапливаемом, рабочем помещении. К ним относится приборы водоподготовки, а также системы поддерживания в сети определенного давления:

  • Обратный клапан;
  • Емкость гидроаккумулирующая;
  • Очищающие фильтры;
  • Регуляторы запорной арматуру;
  • Контрольные приборы;
  • Детали электроснабжения;
  • Автоматика;
  • Система управления.

Если установить насосную станцию полной комплектации, установку некоторых деталей можно исключить. Они входят в этот комплект.

Как обустроить кессон

Обычно все оборудование подачи воды, устанавливают в кессоне. Он представляет собой специальную емкость, которая дает возможность обслуживать скважину. Кессон защищает все детали от замерзания в зимний период.

Его обычные габариты – 1,5×1,5×1.5 метра. Вода в кессоне не замерзает из-за наличия плотной крышки и утепления всей конструкции.

Кессон может быть изготовлен из разного материала:

  • Пластмасса;
  • Сталь;
  • Бетонные кольца.

Сегодня кессон можно купить в специализированном магазине или заняться его самостоятельным изготовлением. Формой кессона может быть:

  • Круг;
  • Квадрат.

Популярность стального кессона вызвана большим сроком эксплуатации. Пластиковая емкость отличается достаточно низкой ценой. Бетонные кольца можно изготовить своими руками.

Важно! При обустройстве кессона нужно всегда помнить об оборудовании отверстий, через которые будут проходить трубы.

Когда выполняется монтаж кессона, необходимо учесть какое количество оборудования будет установлено. От этого зависит, где будет находиться обсадная труба. В случае монтажа мембранного бака, трубу устанавливают ближе к стене. Примерно на 10-15 см над поверхностью земли должна выступать горловина конструкции. В результате емкость никогда не будет затапливаться талыми водами.

Установка водопровода от скважины к дому

Когда прокладывается трубопровод, учитывают уровень промерзания грунта. Трубы должны находиться под ним.

Сначала выкапывают траншею определенной глубины. По дну прокладывают 32-миллиметровую пластиковую трубу. Можно конечно этот материал заменить ПНД. Однако при большом морозе, он может начать разрушаться.

Нельзя подавать воду прямо из скважины, пользуясь резиновыми шлангами. Они не годятся для монтажа трубопровода.

Труба находящаяся ниже величины промерзания, может замерзнуть в месте своего подъема. Чтобы этого не происходило можно воспользоваться несколькими способами:

  • Утеплить фундамент;
  • Обернуть трубу теплоизолирующим материалом;
  • Проложить греющий кабель.

Иногда бывает сложно провести на участке земляные работы. Тогда можно проложить трубопровод в верхний слой почвы, на небольшую глубину. Монтаж трубы должен осуществляться совместно с греющим кабелем. Кроме того, проводят дополнительное утепление трубы, например Энергофлексом. Чтобы сохранить теплоизоляцию, получившийся пирог, закрывают гофрированной трубой, достаточно большего диаметра.

Дополнительно система оборудуется накопительной емкостью, предназначенной для полива растений подогретой водой.

Совместно водопроводом монтируется кабель, подающий электропитание к скважинному насосу.

Берется четырех жильный провод, сечением более 2,5. В отапливаемом, специальном помещении, устанавливается коробка ПЗУ.

Автоматическое оборудование

Известно три поколения автоматики. Так как самому очень сложно настроить продвинутые системы, давайте подробно рассмотрим работу автоматических систем первого поколения.

В современных насосах устанавливается специальная защита, предотвращающая сухой ход. Она не допускает перегрева, и реагируют на перепады напряжения. Чтобы автоматика хорошо работала, устройство должно иметь:

  • Манометр;
  • Реле давления;
  • Обратный клапан.

Довольно часто реле оборудуется манометром. Оно устанавливается на гидроаккумулятор. Нужное значение давления поддерживается внутри накопительного бака. Реле начинает срабатывать, когда давление достигает порогового значения. Насос мгновенно отключается.

На поверхность трубы устанавливается очистная аппаратура, которая осуществляет подачу воду непосредственно в гидроаккумулятор. Здесь же монтируется обратный клапан. Он должен находиться рядом с насосом. Благодаря такому клапану, не происходит обратная подача воды в скважину.  Когда артезианская скважина имеет большую глубину, категорически запрещается самому устанавливать автоматику. Оборудование первого поколения рассчитано только для скважин на песок.

Сложные системы можно установить самому, только если имеются специальные знания по регулировке тонкой электроники.

Дополнительные системы

Так же существуют дополнительные варианты установки различных систем.

Башенная

Подобная схема работает следующим образом:

Емкость, соответствующего объема, заполняется при помощи насоса. Поступление воды в водяной котел и краны происходит самотеком.

Расширительный бак оборудуют поплавковым выключателем. Когда он полностью наполнится водой, насос выключится. Когда уровень воды снизится, произойдет автоматическое докачка. Это самый дешевый вариант. К его недостаткам можно отнести нестабильное значение давления и напора воды. Для установки бака требуется много места.

Станция насосная

Эксплуатировать такую схему водоснабжения намного удобнее. В комплект этого оборудования входит:

  • Гидроаккумулятор;
  • Датчик сухого хода;
  • Реле давления.

Когда в напорном трубопроводе начинает понижаться давление, реле срабатывает, как только будет открыт кран. Заработает насос, начнется подача воды прямо в гидроаккумулятор. Когда мембрана растянется, насос выключится. Выравнивание давления произойдет автоматически.

Подача двухступенчатая

В случае недостатка мощности установленной насосной станции, когда происходит максимальный расход воды, последовательно устанавливается расширительный бак, оборудованный поплавковым выключателем.

Бак заполняется насосом, который отключается автоматически. После бака устанавливают еще один нагнетательный насос. Затем гидроаккумулятор. За счет расширительного бака дебит системы достигает нужного уровня.

Похожие статьи:

vseprotruby.ru

Водоснабжение частного дома из скважины – схема и расчеты

Правильное водоснабжение частного дома из скважины, схема которой приводится на данной странице, подразумевает бесперебойную работу системы в любом случае. Даже если на линии электропередач случается авария, домовой водопровод все равно должен работать. Рассмотрим, какие составные части обязательно должно включать в себя водоснабжение частного дома из скважины. Схема покажет, где они должны размещаться и в какой последовательности должны быть смонтированы.

Также рассмотрим, как правильно подыскивать себе подрядчика для производства бурильных работ, как выбрать место для бурения скважины на воду, какое оборудование лучше выбрать и как скомплектовать домовой водопровод.

Естественно, что водоснабжение частного дома из скважины (схема – рисунок 1) должно быть сбалансировано и планируется исходя из суточного водопотребления вашей семьи. По нормам СанПиН на одного взрослого жильца полагается 200 литров воды в сутки.

Эта вода используется не только для питья и личной гигиены, но также расходуется на мытье посуды, на работу бытовой техники (посудомоечные и стиральные машины). В этот объем не входит хозяйственное водопотребление – мойка автомобиля и полив огорода, например. Для хозяйственных целей используются другие нормативы.

Поиск подрядчика

Каким должен быть подрядчик, которому вы могли бы отдать заказ на систему водоснабжения для вашего дома? Идеальным вариантом будет специализированная фирма, которая возьмет на себя полный комплекс работ и сделает вам водопровод под ключ.

В этом случае вам проще всего будет решать все вопросы «в одно лицо», поскольку не будет перекладывания ответственности за какие-либо нестыковки на предыдущего подрядчика.

Какие работы может взять на себя комплексный подрядчик? Это могут быть геодезические работы, услуги по бурению скважины и ее прокачке, подбор и комплектация водопроводным оборудованием, монтаж насосного и водопроводного оборудования, а также связанные с этим земляные работы.

Выбор места для скважины

Чем ближе скважина расположена к дому, тем меньше затрат у хозяина на прокладку подающего трубопровода. А это и земляные работы, и расходы на утепление, а также собственно материалы – трубы и фитинги.

Естественно, подрядчик будет настаивать на бурении скважины там, где удобно ему. А это такое место, куда удобно подогнать бурильную установку на автомобильном шасси. Для подрядчика, чем ближе к дороге, тем лучше.

Не стоит также забывать, что существуют определенные СанПиН расстояния от источника водоснабжения до объектов на участке, а также до канализационных устройств. Эти данные вы найдете на этом сайте в разделе «Водоснабжение» или по документу «СанПиН» в верхнем меню.

Бурение скважины

После того, как место определено, можно начинать бурение. По результатам предварительного бурения хороший инженер – бурильщик сможет вам достаточно точно сказать, на какой глубине залегает водоносный слой песка, до какой глубины нужно бурить, чтобы получить скважину с хорошим дебитом.

Бурение производится до тех пор, пока не будет достигнут именно этот слой. Современные трубчатые колодцы, коим и является скважина на воду, должны обустраиваться стальными трубами, предназначенными для этих работ. Пластиковые трубы допускается использовать только на неглубоких скважинах до 8-12 метров глубиной.

Соединения используются винтовые, однако в редких случаях могут быть использованы сварные соединения.

Подбор оборудования и комплектация водопровода

Если компания берет на себя обязанность по комплектации скважинного и водопроводного оборудования, то она и будет отвечать по гарантийным обязательствам и обеспечивать ремонт в случае неисправности.

Для построения качественной системы водоснабжения вам потребуется скважинный насос, труба ПНД, кабель водозащищенный, реле давления и реле сухого хода, мембранный бак, манометр, блок управления насосом, трубы для водопровода, фитинги и запорная арматура.

Для того чтобы обеспечить бесперебойную работу водопровода в любой ситуации вам потребуется инвертор с питанием от аккумулятора или генератор инверторного типа, работающий на бензине или дизельном топливе.

Монтаж водопровода от скважины

Монтаж системы водоснабжения начинается с установки погружного насоса в скважину. Насос подвешивается на заданной глубине на трубопроводе. К насосу обязательно крепится страховочный трос.

Далее подающий трубопровод подводится к водонапорному узлу, где на нем монтируются реле давления и реле сухого хода. Реле сухого хода отвечает за сохранность насоса в случае, если при откачке воды насос окажется выше зеркала воды в скважинном стволе. Реле давления отвечает за пуск и остановку насоса в зависимости от давления в домовом водопроводе.

Мембранный бак ставится для стабилизации работы системы и позволяет реже включаться насосу в автоматическом режиме.

Блок управления насосом получает команды на включение и выключение насоса от реле давления и реле сухого хода. Водонапорный узел оборудуется манометром, по которому можно отслеживать давление в домовом водопроводе.

Домовой водопровод

После водонапорного узла нитки внутреннего водопровода разводятся по всему дому к точкам водоразбора – к водопроводным кранам и душевым лейкам, к умывальникам, к унитазам и биде, к бытовой технике.

В зависимости от количества точек водоразбора, а также в зависимости от этажности дома, в водопроводе устанавливается верхнее и нижнее допустимые давления. Под эти показатели регулируется реле давления, которое затем управляет насосом.

dom-data.ru

Устройство скважины для воды в частном доме и как провести

До недавнего времени повсеместно использовались колодцы, из которых поднимали холодную и вкусную воду, но техногенные загрязнения окружающей среды все чаще и чаще накладывают ограничения на использование воды из верхних водоносных слоев. Решением проблемы водоснабжения в частном домовладении, причем на новом технологическом уровне, может стать скважина в доме или около него, из которой при помощи насоса можно подавать качественную питьевую воду в необходимом количестве.

Провести воду в дом из скважины

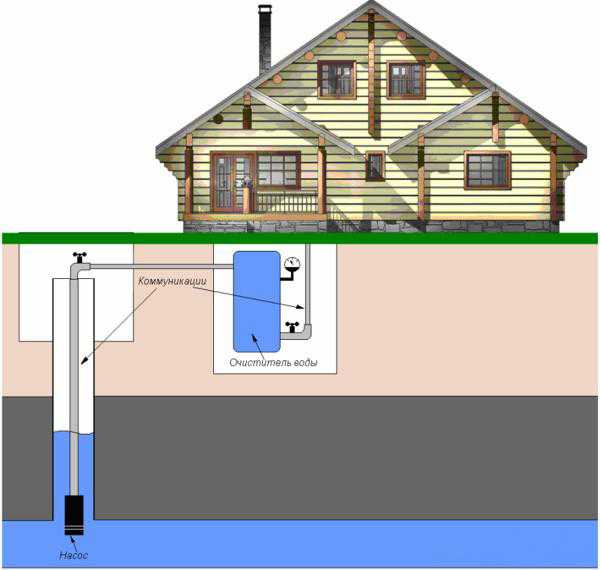

Условная схема водопровода частного дома из скважины

Непременное условие проживания человека – надежное снабжение качественной питьевой водой. В условиях городской застройки или в поселках, где имеется водопровод, вопрос решается относительно просто – подключением к существующим водопроводным сетям. Но что делать, если таких сетей нет или качество воды в них оставляет желать лучшего?

Как провести воду в дом из скважины, чтобы обеспечить холодное и горячее водоснабжение дома и придомовой территории? Для этого необходимо выполнить целый ряд условий и довольно значительный объем строительных работ, зависящий от типа скважины и сложности системы:

  • Выполнить необходимые расчеты и изготовить схему или проект домашнего водопровода;
  • Произвести бурение выбранного типа скважины;
  • Проанализировать качество получаемой из скважины воды;
  • Выбрать и приобрести необходимое оборудование;
  • Произвести монтаж системы водоснабжения.

Схема и расчеты

Схема водоснабжения из колодца с наружной насосной станцией

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

При отсутствии необходимого опыта выполнить расчеты своими руками без досадных ошибок практически невозможно, поэтому проектирование домашнего водопровода лучше доверить специалистам.

Выбираем тип скважины

Основные типы скважин используемых на дачном участке

Обустройство автономного водоснабжения частного дома начинается с выбора типа скважины. Для дачного домика прекрасно подойдет абиссинский колодец, забиваемый на сравнительно небольшую глубину в водоносный слой из крупного песка, который можно сделать даже непосредственно в доме. Единственным и основным недостатком такого колодца является забор воды из верхних водоносных слоев, что может негативно сказываться на ее качестве.

Во всем остальном – одни преимущества. Достаточный объем воды, простое устройство, отсутствие необходимости использования сложного и дорогого технологического оборудования, что не только снижает затраты, но и позволяет выполнить работы своими руками. Через абиссинские скважины вода подается поверхностными насосами с электрическим или ручным приводом. Срок службы такой скважины может достигать 30 и более лет.

Рекомендуем к прочтению:

Чтобы сделать забор воды в частном доме, часто используется более сложное устройство, подающее воду их верхних водоносных песчаных грунтов при помощи погружаемого электрического насоса. Диаметр трубы подобного типа скважин начинается от 100 мм, что требует использования громоздкого бурильного оборудования.

Качество воды в таком источнике сопоставимо с абиссинским колодцем, а срок службы обычно не превышает 10 лет, что обусловлено заиливанием перфорации обсадной трубы. Сделать даже неглубокую скважину своими руками без привлечения нескольких помощников или бригады строителей просто невозможно, поэтому обустройство источника водоснабжения обойдется застройщику значительно дороже забивного абиссинского колодца.

Наиболее качественный источник для подачи воды в частный дом – артезианская скважина, устройство которой требует не только сложного оборудования, но и специальных знаний.  Пробуренная на глубину 80 и более метров в водоносный слой известняка такая скважина обеспечивает подачу при помощи глубинного насоса около 10 м3 чистейшей воды в час. Бурение производится только при помощи буровых машин и стоит довольно дорого. Несмотря на высокую стоимость изготовления, такой источник водоснабжения может обеспечить большой частный дом питьевой водой и полив значительного участка прилегающей к дому территории, а длительный, более 50 лет срок, который может прослужить артезианская скважина в доме, окупает все затраты на ее обустройство.

Выбор оборудования

Пример оборудования для обеспечения водопровода

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.

Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.

Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.

Монтаж системы

Установка металлического кессона для скважины

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Внимание! Не следует экономить на земляных работах и делать прокладку труб практически на поверхности с использованием дополнительного обогрева. Если отключат электричество, а хозяев нет дома, система замерзнет за очень короткое время. Современные полимерные трубы могут и не лопнуть, но отогреть систему будет очень трудно.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Рекомендуем к прочтению:

Схема укладки в грунт труб с защитой от промерзания

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Земляные работы, изготовление кессона и укладку труб можно выполнить своими руками при помощи простого ручного инструмента, что позволит сократить общие затраты на устройство водопровода.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

Схема подключения фильтровых элементов для очистки воды

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Установку оборудования и все необходимые подключения можно качественно выполнить своими руками, но для обеспечения гарантии при возможном выходе сложных приборов из строя лучше доверить эту работы специалистам.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Условная схема подключения при наличии погружного насоса

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.

vodakanazer.ru
