Каким должно быть устройство водяного теплого пола в деревянном доме


    Содержимое:
  1. Возможно ли водяное отопление деревянного пола
  2. Варианты устройства деревянного пола с водяным подогревом
  3. Как сделать водяные полы в деревянном доме
  4. Какие напольные покрытия подойдут
  5. Какой инструмент потребуется для монтажа
  6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола


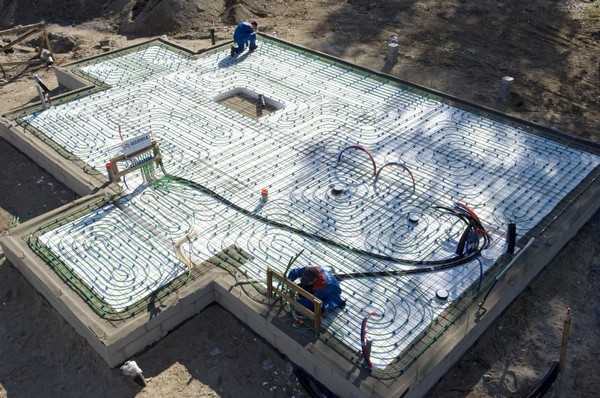

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска - при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом


Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.

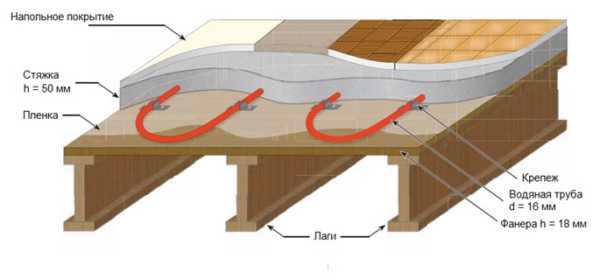

  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.

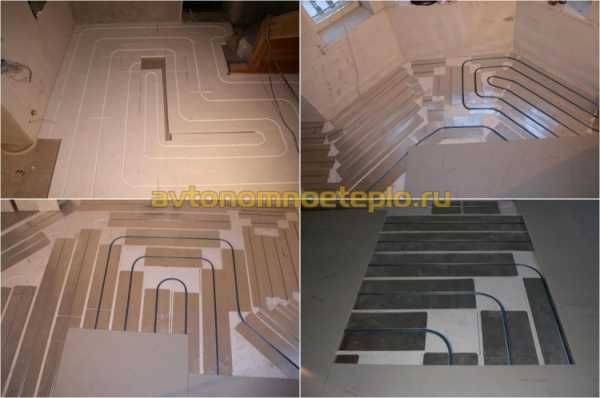

  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.




Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.



Как сделать водяные полы в деревянном доме


Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

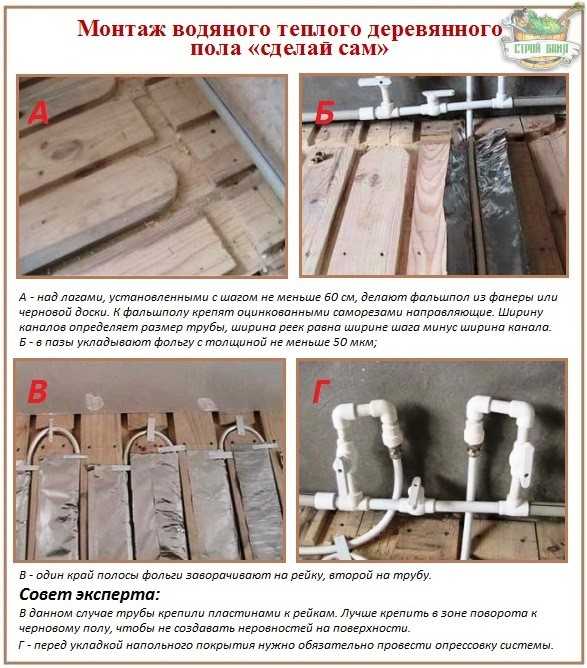

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.

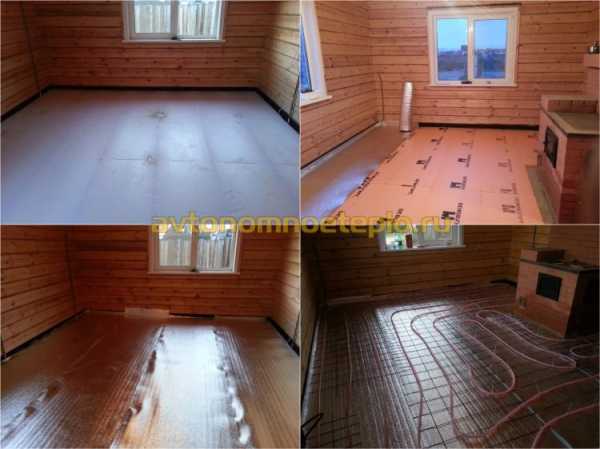

  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.

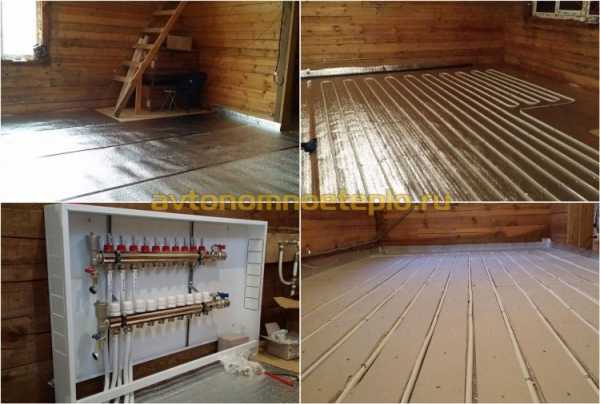

  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут


Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.



При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа


Для монтажа водяного контура потребуется:
  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:
  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже


Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.

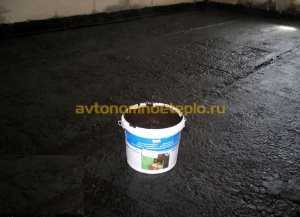

  • Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

avtonomnoeteplo.ru

Водяной теплый пол в деревянном доме

Деревянное жилье тоже требует монтажа отопительной системы, и водяной теплый пол в деревянном доме представляется эффективным решением проблемы, хотя некоторые застройщики рекомендуют и электрические теплые полы. По факту, электрический теплый пол на кабеле или ТЭНе – это пожароопасная система, поэтому водяной теплый пол на деревянном полу намного безопаснее и комфортнее.

Система водяного отопления по деревянному полу



Особенности водяной системы теплый пол по деревянному покрытию

Водяной или электрический теплый пол, смонтированный под дощатым или ламинатным напольным покрытием, считается непопулярной конструкцией из-за следующих технических факторов:

  1. Любое дерево имеет низкую теплопроводность, что обуславливает высокую инерционность прогрева поверхности пола;
  2. Постоянное колебание температуры в трубах – фактор, который влияет на деформацию досок или ламината: в полу могут появиться щели;
  3. Влага (конденсат, протечки) также оказывает большое влияние на теплые полы в деревянном доме под ламинат или под дощатый настил;
  4. По деревянным лагам бетонную стяжку сделать не получится из-за большого количества негативных моментов, с этим связанных, и один из них – большая нагрузка по массе;

Поэтому в процессе разработки схемы отопления для деревянного пола основная проблема — куда укладывать трубопровод с теплоносителем?

Схема отопления для деревянного пола

Самый главный момент – уложить трубы как можно ближе к внутренней поверхности досок, и для решения этой проблемы применяют следующие приемы: при укладке ДСП в плитах прорезают канавки под трубы, при укладке досок или ламината каркас под них собирают на максимальном приближении к трубопроводу.

Недостатки пола из ДСП:

  1. Фрезерование штроб в плитах – процесс дорогостоящий;
  2. ДСП хорошо впитывают влагу, поэтому необходима пропитка влагостойкими составами;
  3. Для повышения пожарной безопасности ДСП необходимо обработать антипиренами;
  4. ДСП быстро деформируется от влаги и перепада температур.

Недостатки пола из досок или напольного ламината — щели возле стен и на поворотах трубопровода будут большого размера, что приводит к незапланированным теплопотерям. Потери тепла можно компенсировать укладкой синтетических матов со штробами для труб отопления.

Фрезерованные плиты ДСП



Таблица материалов для монтажа теплого пола по дереву:

Стройматериалы для утепления пространства под полом:

Керамзит гранулированный

Минвата

Плиты ЭППС

Мембраны для гидро- и пароизоляции

Стройматериалы для чернового настила под тёплый пол:

Многослойная влагостойкая фанера толщиной ≥ 15 мм

OSB или ДСП

Доски и брус

Антисептические и антипиреновые растворы

Метизы

Синтетические маты
Теплоотражающие стальные метизы
Лента демпферная для укладки по краям покрытия пола
Трубы теплоносителя:

Металлопластиковые

ПВХ

Узел коллектора
Декоративное напольное покрытие под деревянный теплый водяной пол

Инструменты

  1. Ножовка по дереву;
  2. Электродрель и шуруповерт;
  3. Столярный резак;
  4. Малярные кисти или валик;
  5. Труборез, болгарка или ножовка по металлу;
  6. Специальные клещи для обжима металлопластиковых труб, паяльник для труб ПВХ;
  7. Рулетка и уровень.
Инструмент для монтажа водяного теплого пола по дереву

Как монтировать водяной пол по дереву

Монтировать теплые водяные полы на деревянный пол можно сразу при строительстве жилья, или позже, в заселенном доме. Требования к фундаменту и черновому полу:

  1. Защита подполья от влаги: трамбовка грунта, укладка песчаной подушки толщиной ≥ 15 см, трамбовка подушки. Заливка стяжки из бетона толщиной 5-7 см, защита стяжки рубероидом или толстым полиэтиленом;
  2. Утепление подполья: на слой гидроизоляции настилается слой сыпучей или листовой (плитной) теплоизоляции под теплый пол по деревянному перекрытию;
  3. При засыпке керамзита соблюдается толщина слоя 30-50 см, его рекомендуется залить жидким раствором цемента, чтобы увеличить влагонепроницаемость;
  4. Укладка пароизоляционного слоя на теплоизоляцию: на утеплитель под черновую поверхность пола настилается рубероид, пергамин, полиэтилен или пароизоляционная мембрана;
  5. Настил черновых полов. Для этого используют толстую фанеру, доски или фрезерованные ДСП листы. Между полом и лагами оставляется 40-50 мм для вентзазора.

Все эти операции проводятся, если теплый пол по деревянным лагам монтируется при строительстве нового дома.

Если теплый пол на деревянный пол укладывается в жилом доме, то черновой настил подвергается проверке на прочность, и при необходимости укрепляется. Если старые деревянные сильно расшатаны, настил необходимо разобрать, уложить под него утеплитель и пароизоляционные материалы, после чего собрать пол обратно и укрепить его. Такое устройство теплого пола в деревянном доме будет служить долго и эффективно.

Ремонт старого пола перед укладкой водяной системы отопления



Перед тем, как как сделать теплый пол по деревянным лагам, необходимо заранее подготовить основу, которая обеспечивала бы достаточную несущую способность поверхности, соответствовала требованиям по гидро- и теплоизоляционным параметрам, защищала конструкцию от деформаций.

Создание основы:

  1. Вдоль стен всей комнаты крепится полиэтиленовая демпферная лента для компенсации перепадов температуры;
  2. Сверху на основание укладываются полимерные маты с канавками под трубы отопления и под другие элементы конструкции. Рекомендуется укладывать маты, состоящие из двух слоев: пористый пенопласт в нижнем слое и плотный пластик в верхнем слое, который обеспечивает надежность крепления и прочность всей конструкции;
  3. Укладка матов проводится впритык к стенам, между собой они скрепляются на боковые защелки;

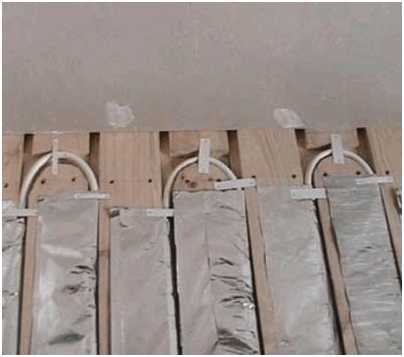

  4. Теплоизоляционные стальные пластинчатые метизы подгоняются по длине.
Маты для теплого водяного пола



Длина пластины определяется на месте, и регулируется сгибанием элемента по прорези и отламыванием ненужного отрезка. Теперь о том, как сделать теплый пол дальше:

  1. Расстояние между пластинами соблюдается так, чтобы расположение канавок на поверхности мата подходило к схеме укладки трубопровода водяной системы отопления. Стандартные маты сделаны с расстоянием укладки 20 см, потому друг к другу маты укладываются впритык;
  2. При соблюдении схемы укладки все металлические элементы будут перекрывать 80-90% площади теплого пола;
  3. Каждый пластинчатый метиз вдавливается в канавку полимерного мата и фиксируется. Это делается по всей длине изделия. Фиксация пластины производится защелкиванием углубления посредине пластины, предназначенного для трубы, на креплениях мата.
  4. Защелкнуть пластину можно усилием руки, но при защелкивании ногой на подошве обуви не должно быть подков и других стальных деталей, чтобы не порвать мат и не повредить антикоррозионное покрытие на пластине;

Вышеописанным методом можно собирать схему на фрезерованных плитах ДСП, на деревянном каркасе под влагостойкий гипсокартон или пол под плитку. Более бюджетный монтаж – это замена металлических пластин на рулонную фольгированную изоляцию, которая крепится на деревянные рейки, прикрепленные к каркасу на саморезы или при помощи строительного степлера. При этом рулонный материал не натягивается, чтобы из него можно было сформировать углубления, в которые можно положить трубы под плиточное или деревянное напольное покрытие по полам. Если вместо ламината или досок будет укладываться кафель. То плитка должна быть толстой и неглазурованной.

Укладка плитки на ДСП или фанеру

Укладка труб и подключение к отоплению:

  1. Монтажный металлический шкаф с коллектором устанавливается в углу комнаты – на стене, на полу или в углублении;
  2. Трубы теплоносителя водяного пола подключаются к коллектору;
  3. Трубы системы Ø 16 мм укладываются в канавки матов.

Шаг раскладки труб должен быть одинаковым по всей поверхности, заломы или перекручивание труб недопустимы.

Укладка труб теплого водяного пола



Если контуров несколько, то все они должны состоять из цельной трубы, без соединений, чтобы обеспечивать максимальную надежность и долговечность работы.

  1. Далее трубы крепятся к полу по той же схеме, что и пластины: трубы вдавливается в канавку руками или ногами;
  2. Если диаметр труб выбран правильно, то все соединения будут надежными: эластичность всех материалов и требуемая форма канавок это обеспечат;
  3. Трубопровод подключается входному и выходному отводу коллектора системы отопления через латунные или полимерные фитинги;

Важно: В систему отопления по деревянному полу для пола можно заливать воду или антифриз, в электрический теплый пол рекомендуется заливать только антифриз.

Укладка труб под деревянное покрытие



При заливке теплоносителя в трубы сначала он самотеком заполняет систему, чтобы из сливного патрубка начала капать вода или антифриз. Затем из труб выпускаются воздушные пробки и включается насос, чтобы полностью заправить систему теплоносителем.

Далее работа системы регулируется по температурным показателям, проверяется герметичность контуров и одновременный нагрев всех элементов отопления – труб, радиаторов, полотенцесушителей, и т.д.

Чтобы теплый пол более эффективно отдавал тепло на поверхность, сверху трубной схемы расстилается термоустойчивая полиэтиленовая пленка. Рулоны пленки укладываются внахлест друг на друга с перекрытием в 10-15 см, стыки герметизируются скотчем, армированным стекловолокном. На теплый пол настилается чистовое декоративное покрытие (плитка, ламинатная или обычная доска), или черновой пол из влагостойкого гипсокартона.

jsnip.ru

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

  • Традиционным, под стяжку из цементно-песчаного раствора.
  • «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

  • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
  • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

cotlix.com

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

  • визуальный осмотр состояния поверхности деревянных досок;
  • ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
  • устранение треснувших и прогнувшихся досок;
  • выравнивание лагов в местах прогиба;
  • добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

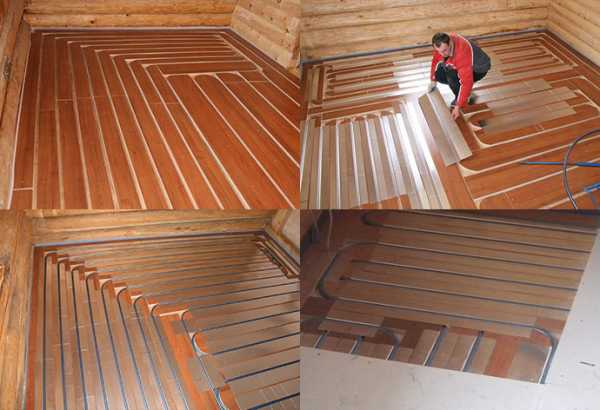

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

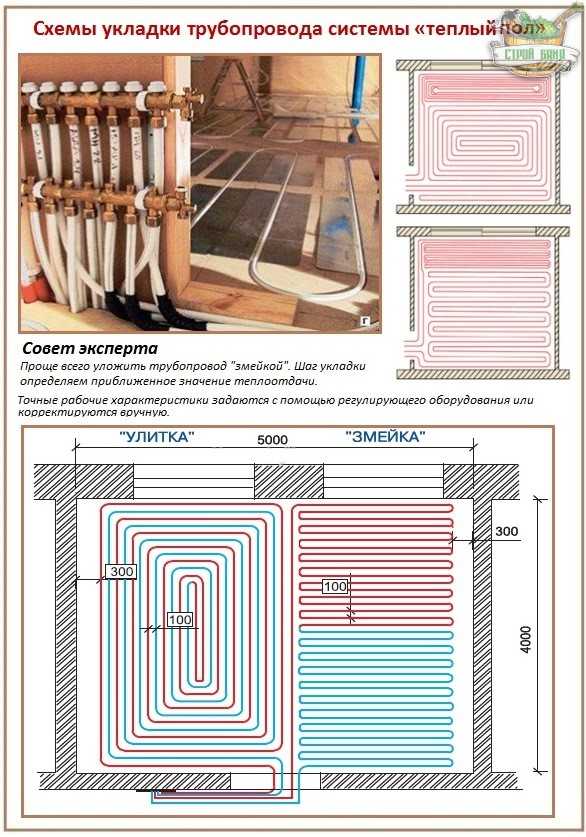

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -200С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

znatoktepla.ru

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

  • на порядок сокращен вес обогревательной «подпольной» конструкции;
  • полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
  • подложка стелется только под ковролин, линолеум или под напольную плитку;
  • предельно сокращен срок обустройства;
  • исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

  • трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
  • для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
  • металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

  • Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
  • Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

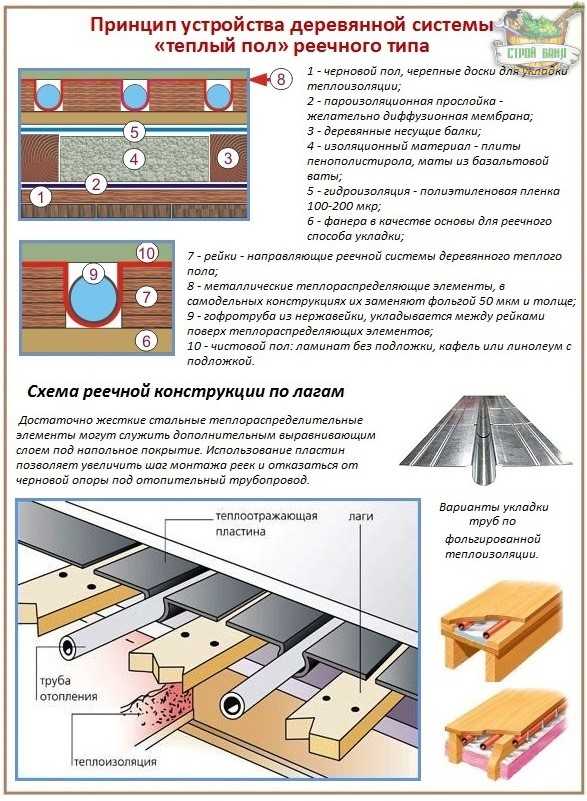

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

  • в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
  • крепим направляющие саморезами к черновой основе;
  • углы реек в зоне поворота трубопровода скругляем;
  • в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

  • по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
  • подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
  • убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Монтаж стяжки для «теплого пола» в деревянном доме

Выбирая деревянный дом на сваях, владелец получает легкое, недорогое, экологически чистое строение, возведение которого производится в кратчайшие сроки. Сваи оставляют пустое пространство под полом, обеспечивая циркуляцию воздуха, что препятствует гниению древесины, продлевает общий срок службы строения.

Но есть у конструкции и отрицательная черта: в холодное время года теплопотеря дома через пол увеличивается в разы, что снижает комфорт жильцов и увеличивает расходы на поддержание внутри определенной температуры. Лучшим способом избавиться от проблемы станет «теплый водяной пол», оборудованный в деревянном доме на сваях.

Стяжка над теплым полом в доме

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

  • Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
  • Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
  • Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

к оглавлению ↑

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

  • Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
  • Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
  • Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

к оглавлению ↑

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность. Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м2, оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

к оглавлению ↑

Система отопления, смонтированная на основании из дерева

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

  • Черновой пол выравнивается до устранения перепада между краями площадки.
  • Первым укладывается слой полиэтилена для гидроизоляции.
  • Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
  • Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
  • Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
  • Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.

Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

  • На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
  • На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
  • Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
  • Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
  • Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
  • Производится прокладка труб отопления с шагом в 10 или 15 см.
  • Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

к оглавлению ↑

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

  • Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
  • После полного застывания стяжки, она обрабатывается грунтовым раствором.
  • Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

  • Существенная экономия средств за счет меньшей стоимости древесины.
  • Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
  • Увеличивается скорость монтажа.
  • Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

ventilationpro.ru

видео-инструкция как сделать своими руками, особенности устройства сухой конструкции, цена, фото

Все фото из статьи

В нашей великой державе строительство деревянных домов всегда пользовалось популярностью. И вопрос о том, как сделать теплый пол в деревянном доме далеко не праздный, ведь древесина считается хорошим теплоизолятором, но при этом дающим в процессе эксплуатации значительную усадку. На поверку оказывается, что не все так страшно, и обустройство такого покрытия вполне реально.

Фото одного из вариантов обустройства теплого пола в деревянном доме.

Из чего выбираем

На самом деле выбор не велик. Как и в блочных сооружениях можно сделать водяной или электрический теплый пол для деревянных домов. Оба эти варианта имеют как свои достоинства, так и определенные недостатки. Причем категорично утверждать, что какой-то из них лучше или хуже нельзя, все зависит от доступности энергоносителей и особенности конкретного помещения.

В частности, традиционно считается, что электричество — это источник пожарной опасности, и на фоне легковоспламеняющейся древесины с этим нужно считаться. Но если посмотреть с другой стороны, то такие системы на порядок легче и дешевле устанавливать. Плюс они тоньше, что зачастую играет достаточно важную роль.

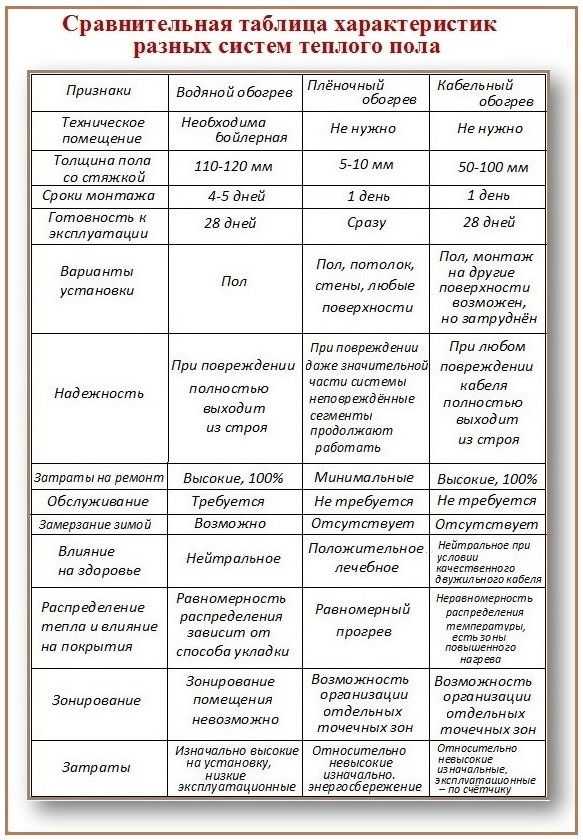

Сравнительные характеристики теплого пола.

Конструкции с водяным обогревом абсолютно безопасны, им не страшны короткое замыкание или перегрев. Зато с монтажом вам придется изрядно повозиться. Считается, что КПД водяных систем несколько ниже, естественно, топить нужно больше. Но это вопрос спорный, ведь на данный момент цена на газ или уголь несоизмеримо ниже стоимости электроэнергии.

Водяной подогрев

Как видно из названия, основным теплоносителем здесь является вода. Соответственно для обустройства системы потребуется монтаж трубопровода, по которому вода будет циркулировать.

Чаще всего для этого используются металлопластиковые трубы, это связано с тем, что чистый пластик обладает меньшей теплопроводностью, а медный трубопровод стоит баснословных денег.

Монтаж в стяжку

На первый взгляд может показаться, что устройство теплого пола в деревянном доме посредством бетонной стяжки невозможно. Ведь бетон штука тяжелая и смонтировать монолит на эластичных деревянных балках практически невозможно. Но это верно только отчасти.

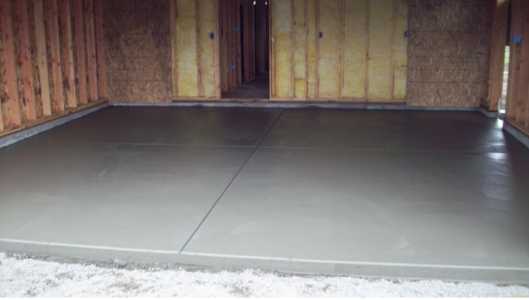

Теплый пол на бетонном фундаменте.

В действительности большинство современных домов из дерева возводятся на бетонном фундаменте. В то время как стены жилых помещений строятся из древесины, цокольный этаж отливается из бетона.

Благодаря такому подходу на первом этаже достаточно легко можно уложить конструкции теплого пола и залить их в стяжку.

Важно: считается, что монтаж в бетонную стяжку обеспечивает равномерное распределение тепла и оптимальную теплоотдачу.
Плюс при грамотном подходе к делу, служить такой пол будет дольше своих конкурентов.

  • Изначально на основание наносится слой гидроизоляции. Самой надежной считается укладка рулонов рубероида или подобного современного материала на битумную мастику для дерева внахлест, с последующим прогревом. Но в бюджетном варианте можно использовать технический полиэтилен, застеленный в 2 слоя.

Демпферная лента.

Важно: при обустройстве бетонной стяжки, по периметру помещения оставляется демпферный зазор.
Он необходим для компенсации деформационных процессов.
Для этого подойдет любой эластичный материал, но лучше взять вспененный полиэтилен, он дешевый и надежный.

  • Далее на основу укладывается слой теплоизоляции. Как правило, это пенополистирол или пенопласт. Что бы вы ни использовали, материал должен быть плотным и главное, сверху он покрывается теплоотражающим слоем фольги.

Фиксация самих труб может осуществляться по-разному, все зависит от бюджета.

    1. Дешевле всего закупить пластиковых креплений под трубы и монтировать на них. Это довольно долго и хлопотно.

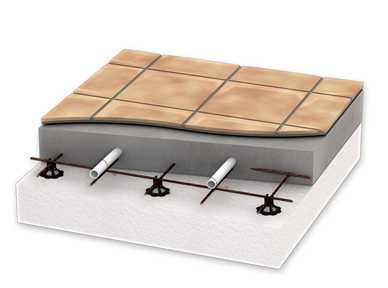

Пластиковые крепежи под трубы.

    1. Немногим дороже вам обойдутся специальные скобы для фиксации труб на относительно мягком покрытии. Хотя повозиться все же придется, но монтировать на пенополистирол их можно без инструмента, просто загоняя в массив от руки.

Крепежные скобы.

    1. Прекрасным изобретением являются так называемые пластиковые рельсы. Крепятся они на двусторонний скотч, после чего в них сразу можно вставлять трубы.

Пластиковые рельсы.

    1. Но самым лучшим решением проблемы является использование специальных листов с так называемыми бобышками. Труба между ними укладывается плотно по любой понравившейся схеме. Плюс она защищена со всех сторон. На фото показан один из вариантов покрытия, но моделей существует множество.

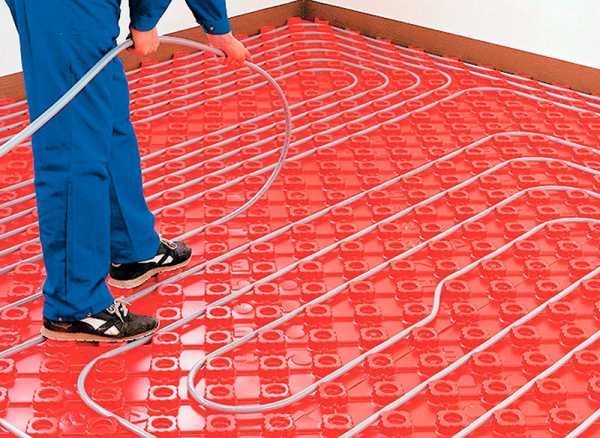

Монтажный «ковер».

  • Завершающим этапом является заливка собственно самой цементной стяжки. В бюджетном варианте инструкция стандартная, это обычный цементно-песчаный раствор, который выравнивается по маякам. Если есть средства, то можно использовать самовыравнивающиеся смеси, это хотя и дороже, но намного быстрее и проще.

Самовыравнивающаяся смесь.

Монтаж без стяжки

Водяные системы без стяжки, как правило, устанавливаются в межэтажных перекрытиях частного дома. При таком подходе вы получаете не только теплый пол второго этажа, но и теплый потолок на первом. В данном случае тратиться на дорогостоящую теплоизоляцию нет смысла, можно заложить небольшой слой пенопласта или поролона для звукоизоляции.

Трубы можно закрепить в несущие лаги, вырезав в них пазы. Если лаги находятся на расстоянии более полуметра или вы не желаете резать лаги, то между ними следует смонтировать решетку или любую другую основу и закрепить на ней трубы.

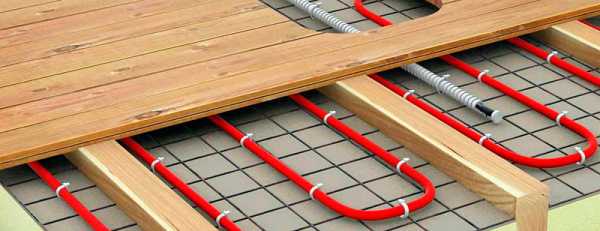

Монтаж без стяжки.

Монтаж такого покрытия на первом этаже также возможен, но подход будет несколько иным. Начинается все как и на бетонной стяжке. Обустраивается гидроизоляция и укладываются листы теплоизоляции с отражающей фольгой. Так как бетона у нас нет, трубу нужно максимально защитить, плюс обеспечить дополнительную теплоотдачу.

Самым простым и удобным здесь считается использование монтажного «ковра» с выше упомянутыми бобышками. Но в пазы здесь сначала вставляются металлические отражатели и только в них, монтируется труба. Перед обустройством ламината на деревянный пол, следует застелить слой вспененного полиэтилена. По такой же схеме можно монтировать трубу между планками чернового пола.

Монтаж между планками чернового пола.

Совет: дерево является серьезным теплоизолятором, если учесть, что толщина половой доски начинается от 30 мм, то толку от теплого пола будет не много.
Специалисты советуют использовать ламинат, но на маркировке должна стоять соответствующая пометка.
Под линолеум для теплого пола настилается тонкое ДВП.

Электрические системы

Электрический теплый пол для деревянных домов или как его еще называют сухой теплый пол, монтируется по тем же правилам что и водяной. Различие здесь лишь в толщине энергоносителя и в необходимости обеспечения мер электробезопасности.

Но систем работающих на этом виде энергии существует несколько:

  • Специальный греющий электрический провод используется уже давно. Выпускаются разные модели, но в среднем такой кабель потребляет порядка 120 – 180 Вт на 1м².

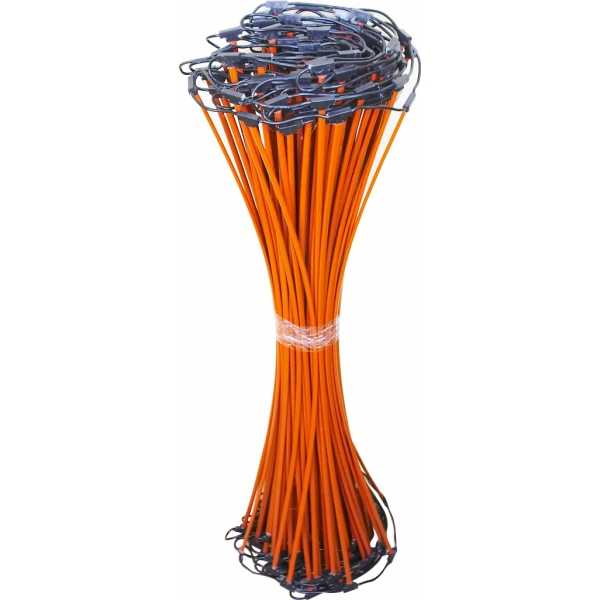

Схема кабеля.

  • Нагревательные маты от первого варианта практически ничем не отличаются. Просто тот же провод был закреплен в заводских условиях на сетку из стекловолокна. Крепление выполнено с заранее рассчитанным шагом, и изменить этот рисунок невозможно.

Нагревательный мат.

  • Пленочные элементы инфракрасного действия отличаются тонкостью и уникальной теплоотдачей. При толщине порядка миллиметра, их мощность может достигать 150 – 200 Вт. Излучение выделяется темным напылением, оно питается от металлической фольги, которая идет по краям ленты.

Инфракрасная пленка.

  • Так называемые карбоновые стержни работают по такому же принципу, что и инфракрасная пленка, только материалы здесь используются другие и это покрытие немного толще.

Карбоновые стержни.


На видео в этой статье дана дополнительная информация по теме.

Вывод

Как видно из выше изложенной информации теплый пол в деревянном доме своими руками обустроить вполне реально. Но специалисты не советуют накрывать его толстой половой доской, потому как расход энергии увеличивается в разы. Как уже упоминалось лучше использовать специальный ламинат или линолеум на основе ДВП.

Обустройство теплого пола.

rubankom.com
