Установка пластиковых окон в деревянном доме

Установка пластиковых окон в деревянном доме имеет свои особенности, не зная которых, можно не только испортить себе настроение, но и попасть на непредвиденные расходы на переделку в будущем.

В общем виде, порядок установки окон следующий:

  • разметка проема
  • установки обсадной коробки (что это такое и зачем читайте здесь)
  • установка оконной рамы
  • навешивание створок
  • монтаж наличников

Рассчитать обсаду и окна!

В зависимости от типа обсады окна вставляются двумя разными способами. При этом не имеет значения в рубленом или брусовом доме вы будете это делать.

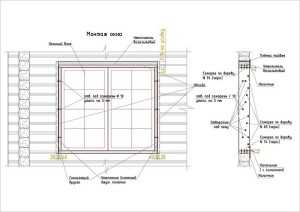

Рассмотрим схему крепления окна, если обсада с четвертью. То есть с выбранным пазом с наружной стороны изделия, в который частично заходит оконная рама.

  1. Размер проема рассчитываем таким образом, чтобы оконная рама заходила в четверть на 0,5-1 см.
  2. К раме прикрепляем крепежные уголки
  3. Заводим раму в проем и подкладываем под нижнюю часть деревянные или пластиковые чопики
  4. Проверяем горизонт и вертикаль
  5. Крепим саморезами крепежные уголки к обсаде
  6. Убираем чопики
  7. Проверяем еще раз горизонт и вертикаль
  8. Заполняем промежуток между рамой и обсадой монтажной пеной

Важные мелочи

  • размер крепежного уголка зависит от глубины четверти (обычно применяется уголок со стороной 1-2 см)
  • на сколько заводить раму в четверть зависит от расстояния от края рамы до петли. Надо, что петля была хотя бы на 0,5 см отодвинута от откоса. Тогда рама будет свободно открываться на 90%.
  • рама вставляется без подоконного профиля.

Более наглядно в фотогалерее:

Теперь как вставляется окон, если сделана черновая обсадная коробка – без выбора четверти. Этот вариант используется, когда запланирована дальнейшая отделка проемов (например, пластиковые откосы и подоконник).

  1. Размер проема рассчитываем таким образом, чтобы между оконной рамой и обсадой было 1,5-2 см.
  2. К раме прикрепляем монтажные пластины
  3. Заводим раму в проем и подкладываем под нижнюю часть деревянные или пластиковые чопики
  4. Проверяем горизонт и вертикаль
  5. Крепим саморезами монтажные пластины к обсаде
  6. Проверяем еще раз горизонт и вертикаль
  7. Заполняем промежуток между рамой и обсадой монтажной пеной

Важные мелочи:

  • проем выпиливается с учетом толщины обсады
  • крепеж в любом случае должен остаться в обсаде – не в стене
  • оконная рама берется с подоконным профилем
  • такой же способ крепления используется в каркасных деревянных домах

При замене окон в старых деревянных домах, применяются такие же способы установки. Старая рама аккуратно демонтируется, обсадная коробка оставляется.

6 практичных вариантов установки окон ПВХ

Окосячка П-типа, установка окна в четверь
Окосячка Т-типа, установка окна на плоскость
Окосячка с ПВХ подоконником
Окосячка с деревянным подоконником
Окосячка с деревянным подоконником с выходом внутрь комнаты
Окосячка под отделку проемов ПВХ панелями и ПВХ подоконником

На фотографиях показаны примеры установки окон ПВХ в обсаду в деревянных домах. По такой же технологии устанавливаются деревянные окна со стеклопакетами, балконные блоки, аллюминиевые конструкции, деревянные и металлические двери.

Образцы находятся в нашем офисе в Шувое.

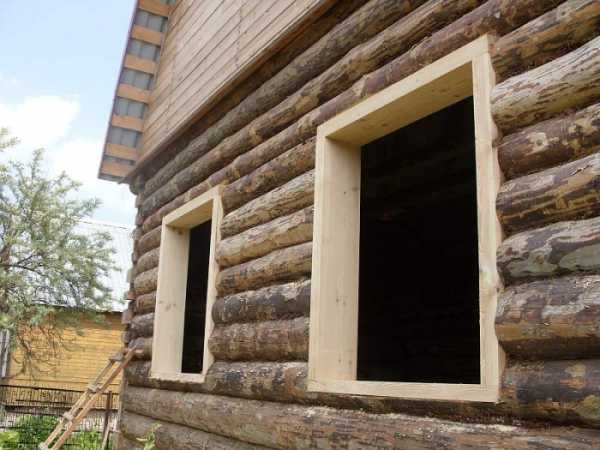

Окосячка П-типа

Классическая обсада, раньше имела название «оклад». Вырезалась вручную из цельного куска дерева. Подходит для всех видов деревянных домов.

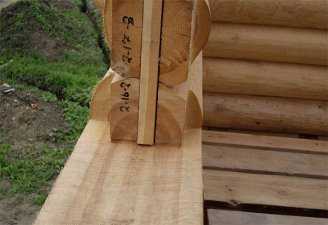

Технология: в торце бревна формируется шип, на который устанавливается вертикальная часть обсады с выбраным пазом. Между ними прокладывается мягкий утеплитель. Для защиты от продувания под подоконником устанавливается ветровой замок. Усадочный зазор над верхней частью обсады закладывается мягким сжимаемым утеплителем.

Окосячка Т-типа

Этот вариант окосячки появился недавно. При изготовление домокомплектов из бруса или оцилиндрованного бревна в заводских условиях проще и выгоднее выбирать паз в стенах, чем формировать шип.

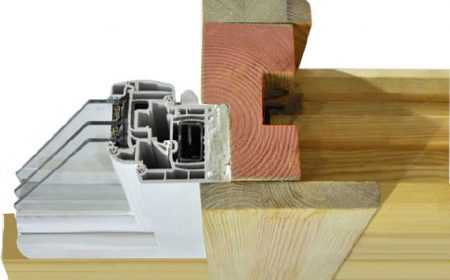

Технология: в торце бревен выбран паз. В стояках окосячки выбирается паз и в него вклеивается брусок (фото 2). Вклеенный брусок является ребром жесткости, гарантирует сохранение геометрии обсады и обеспечивает равномерную усадку стен.

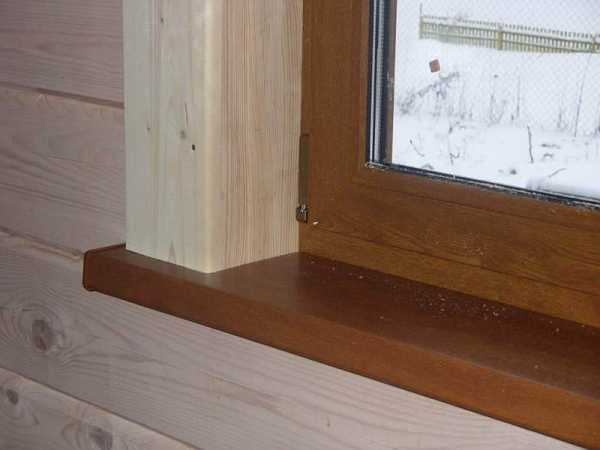

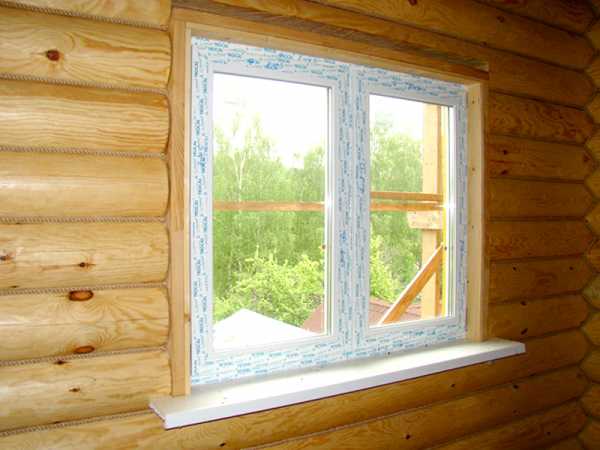

Окосячка с ПВХ подоконником

Данный вариант установки пластикового окна в обсаду обычно применяется в деревянных домах с непостоянным отоплением или в строениях с высокой влажностью. На окнах образуется конденсат, а воду проще убрать с ПВХ подоконника, чем с деревянного.

Технология: в стояках и вершнике выбирается паз под установку рамы, его ширина зависит от ширины профиля. Толщина вершника и стояков в данном варианте не менее 85 мм. Рама ПВХ устанавливается на подставочный профиль, пространство между подложкой и подоконником запенивается. С наружной стороны окна к подставочному профилю крепится отлив. Отделка откосов не требуется.

На образце окосячка П-типа,  все части обсады из массива сосны, толщина стояка 90 мм, подложки под подоконник — 45 мм.

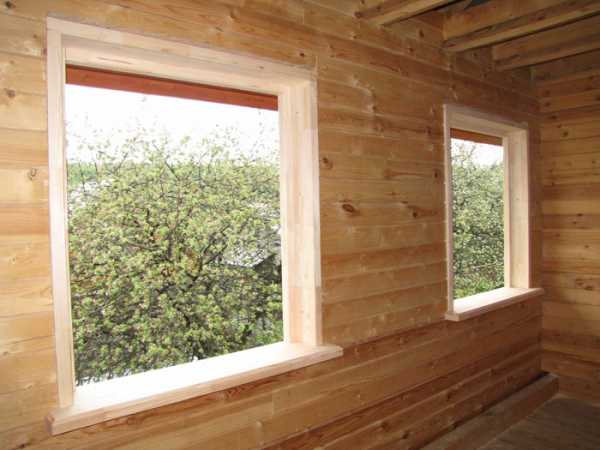

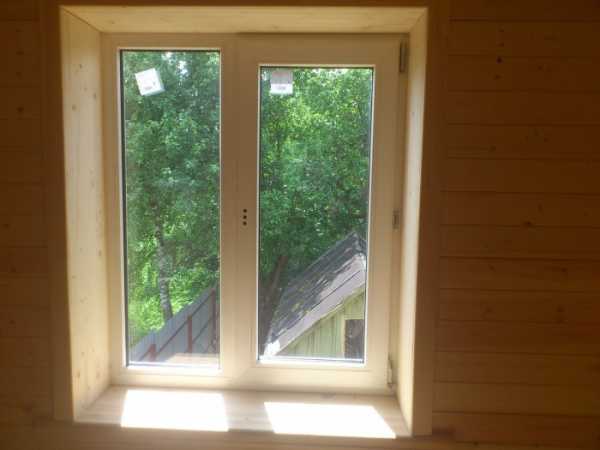

Окосячка с деревянным подоконником

В этом варианте использование пластиковых компонентов сведено к минимуму. Может устанавливаться в любых типах деревянных домов и бань. Наиболее часто применяется в рубленых домах при толщине стен больше 250 мм.

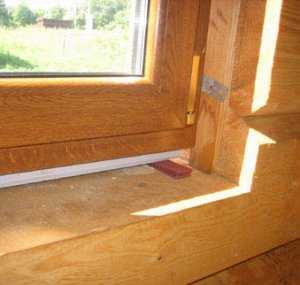

Технология: Окосячка чистовая шлифованная. Роль подоконника играет нижняя часть обсады. Отлив крепится к закладным пластинам, спрятанным в монтажной пене, или непосредственно к профилю с герметизацией швов. В данном варианте характерно использование наборноклеевого подоконника без сучков, толщиной 55 мм.

На образце окосячка П-типа, вертикальная часть окосячки (стояк) — из наборноклеевой доски, подоконник — из массива сосны (из цельного куска сухой древесины).

Окосячка с деревянным подоконником с выходом внутрь комнаты

В отличие от предыдущего варианта, пластиковая рама устанавливается на подставочный профиль, к которому крепится отлив. Использование подставочного профиля диктует минимальную толщину подоконника в 90 мм. Как правило, такой подоконник создается наборноклеевым способов, шлифуется перед установкой и отлично смотрится.

На образце окосячка П-типа, стояк из массива сосны, подоконник наборноклеевой.

Окосячка под отделку проемов ПВХ панелями и ПВХ подоконником

Данный вариант получил распространение в домах, где применяется отделка стен декоративными панелями. На образце показана окосячка Т-типа, все части которой выполнены из массива сосны.

В завершение должны вам сказать, что показанные варианты установки обсады — это всего лишь малая часть применяемых конструкторских решений. Что лучше всего подойдет в вашем случае, подскажет наш специалист после выезда на объект.

Рассчитать обсаду и окна!

При заказе у нас комплектов обсада+пластиковые окна гарантия сохраняется в полном объеме.

shuvoe.ru

Технология установки пластиковых окон в деревянном доме

Home » Ремонт » Установка пластиковых окон в деревянном доме своими руками

Установка пластиковых окон в деревянном доме своими руками

Довольно часто владельцы частных домов или загородных дач предпочитают внести корректирующие изменения в свое жилье, к примеру, установить пластиковые пакеты или выбрать более надежную дверь для защиты собственного имущества. Именно эти элементы выполняют защитную функцию, поэтому должны быть качественными и надежными во всех отношениях.

Окна ПВХ в деревянном доме

Владельцы частного жилья часто задаются вопросом: разрешается ли установка пластиковых окон в деревянном доме, особенно если данное мероприятие касается старых построек? На этот вопрос можно ответить однозначно: конечно, разрешается. Более того, профессиональные строители рекомендуют такие конструкции для любой недвижимости, в том числе и из древесины. Провести монтаж можно самостоятельно, если имеются даже небольшие знания строительного мастерства, и, конечно, при установке необходимо учитывать особенности деревянных строений.

Технология монтажа окон ПВХ в деревянных строениях предусматривает некоторые отличия, поэтому при этом процессе потребуется схема всех манипуляций, которая будет правильно и верно рассчитана. Самое главное здесь, учесть, что деревянная основа дома имеет свойство просаживаться, что может повлиять на новые оконные перекрытия. Если порядок выполнения работ проходит по верной схеме, то все манипуляции с окнами не понесут за собой плачевного результата, впоследствии усадка дерева не нарушит установку пластикового материала.

Порядок монтажа окон ПВХ в деревянном строении

Выбрав для своего дома, не важно – старого или нового – оконные перекрытия из ПВХ, установку рекомендуется производить по технологии «обсады» или «окосячки». Эта методика предотвратит процесс деформации окон, вне зависимости от основы, которая была выбрана для изготовления строительного материала.

Согласно статистическим исследованиям, дом из натурального дерева может дать усадку примерно на 35 сантиметров. Величина усадки зависит от основы, которая была использована при строительстве деревянной конструкции. Спустя год после возведения здания, дом может просесть на:

  1. 45-65 сантиметров, если стены строились из оцилиндрованного бревна.
  2. 35-45 сантиметров, если в качестве основы был выбран обычный брус.
  3. 15-35 сантиметров, если стены строения возводились из клееного бруса.

Данные параметры стоит обязательно учитывать, так как усадка дома может «придавить» установленные окна к основной конструкции. В итоге оконные перекрытия поддадутся процессу деформации, их будет трудно открывать и закрывать. Поэтому специалисты не рекомендуют проводить установку в том строении, которое еще не дало усадки. Но не только новые здания поддаются окосячке, такие трудности могут обнаружиться и у старых домов. Избежать ошибок при монтаже поможет специально разработанная схема, которую создали профессиональные строители.

Какие этапы важны при установке окон ПВХ в деревянные строения

В первую очередь при монтаже оконных перекрытий из пластикового основания необходимо провести подготовительные работы, которые включают в себя несколько мероприятий:

  • проводится полный демонтаж старой оконной рамы;
  • тщательным образом устраняется мусор и пыль;
  • замеряется размер оконной рамы, проводятся необходимые расчеты;
  • при неправильной форме отверстия, которое предназначено для нового окна, выравнивается его форма. Для манипуляции можно использовать специальный герметик или шпаклевочный материал для работы по дереву;
  • определяется, какой дизайн оформления более всего подходит к деревянному дому, выбирается цвет окна ПВХ.

Подготовительный этап позволяет точно определиться с размерами, подумать над тем, сколько створок хотелось бы видеть на новом окне, и какой цвет более предпочтителен для гармоничного сочетания оконной рамы с основной конструкцией дома. После завершения первого этапа можно обратиться в компанию по производству окон и заказать тот вид, который удовлетворит все пожелания заказчика.

Установка нового окна

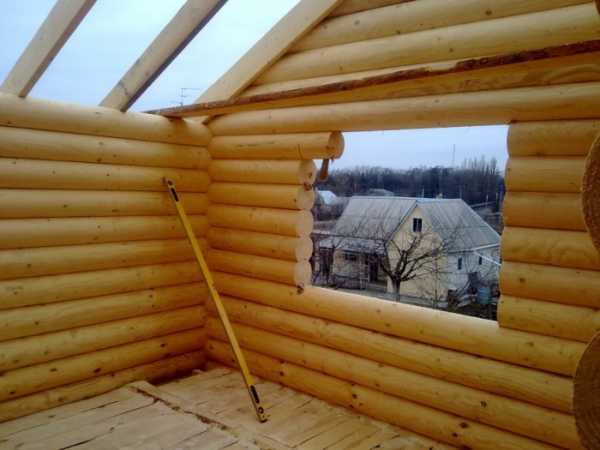

После того как выбранные оконные перекрытия будут доставлены, а первый подготовительный этап закончится, можно приступить к основному процессу – монтажу оконной рамы. Для этого этапа необходимо подготовить следующие инструменты:

  • дрель по дереву и шуруповерт;
  • уровень, используемый при строительстве, измерительную рулетку;
  • крепежные элементы в виде анкерных болтов и пластин;
  • монтажную пену и пульверизатор с обычной водой.

В процессе монтажа могут понадобиться дополнительные инструменты, к примеру, плоскогубцы, ключи для затягивания болтов, клинья для распорки, поэтому будет не лишним их также подготовить заранее. Рекомендуется при установке найти напарника, чтобы правильно произвести некоторые манипуляции с оконным перекрытием. Далее следует сделать установку окосячки, чтобы процесс усадки пагубно не повлиял на первоначальную форму оконной рамы.

Процесс изготовления окосячки

Окончательную установку пластикового окна в деревянном доме можно сделать только после изготовления окосячки. Чтобы самостоятельно изготовить данную конструкцию, которая будет удерживать значительный вес от несущих стен здания, нужно подготовить качественный деревянный брус. Размер последнего составляет 10 на 15 сантиметров. Используя строительную стамеску, на основе необходимо сделать срез, чтобы получился соединительный паз, при этом его ширина должна быть 5 сантиметров.

С помощью бензопилы делают дополнительные пропилы в продольном исполнении. Все манипуляции с брусом проводятся при использовании строительного уровня, чтобы предотвратить возникновения перекоса на конструкции. В готовые пазы устанавливается основной стояк оконной рамы, формируется нужный проем. При этом в процессе также используют строительный уровень.

Последний этап монтажа окна ПВХ

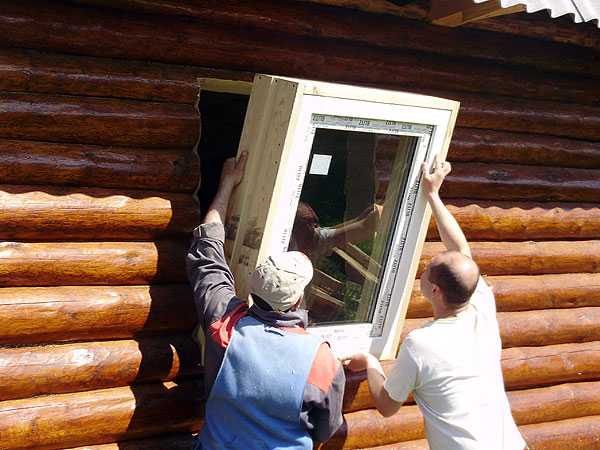

В готовую систему окосячки устанавливают пластиковые окна при помощи специальных крепежных элементов. Чтобы облегчить монтаж, можно все створки снять с петель, для этого просто вынимается удерживающий штырь. Таким образом, вес оконного перекрытия значительно снижается, и монтаж проходит легче.

Установка этого элемента должна контролироваться при помощи строительного уровня, чтобы не допустить перекоса. Порядок монтажа таков:

  • крепежными элементами соединяется систему окосячки;
  • в нижней части оставляют небольшое расстояние, используя для этого деревянный клин, который в дальнейшем будет удален;
  • устанавливается оконная рама в систему окосячки и надежно фиксируется ее при помощи крепежей;
  • створки окна устанавливают на прежнее место;
  • щели и зазоры заполняются монтажной пеной, деревянный клин удаляется.

Разумеется, монтаж пластиковых окон в деревянном строении – как в новом, так и в старом – нельзя назвать простым и легким. Однако любые трудности можно будет обойти, если придерживаться рекомендаций специалистов и правильно разработанной схемы этого процесса. Если выполняя монтаж оконных перекрытий, все же возникнут затруднения, можно просмотреть обучающее видео.

Устанавливаем пластиковые окна в деревянном доме своими руками

Окна, сделанные из прочного и долговечного пластика, сегодня можно встретить не только в каменных, но и деревянных постройках.

Однако, их монтаж в деревянной стене существенно отличается от установки в каменные конструкции. Причина этого заключается в значительной усадке древесины в период высыхания.

У сырого материала она может достигать 6-8% (1,2-1,6 см на 1 метр высоты сруба).

Высыхающая древесина превращается в мощный пресс, который легко деформирует оконный блок. Створки после такого воздействия не открываются, а рама сильно перекашивается.

Получается, что качественная установка пластиковых окон в деревянном доме не возможна – спросите вы? Нет, она вполне реальна, но только при соблюдении специальной технологии. Ее мы и рассмотрим в нашей статье.

Как правильно поставить пластиковое окно в деревянную стену?

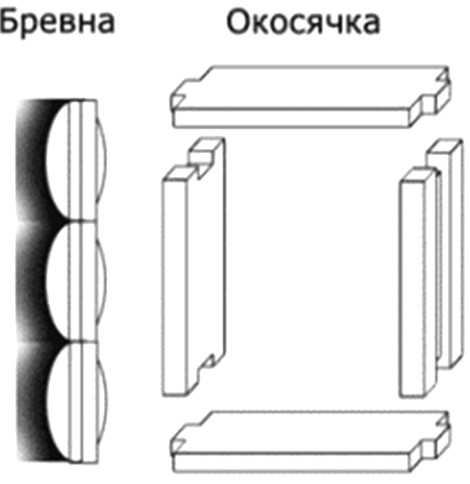

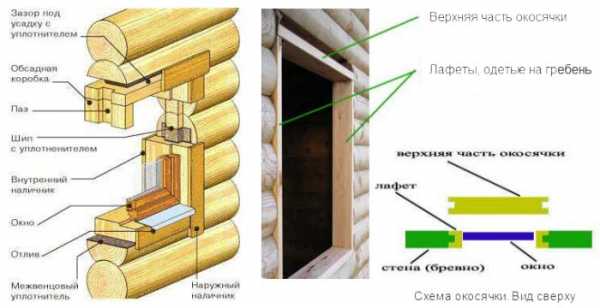

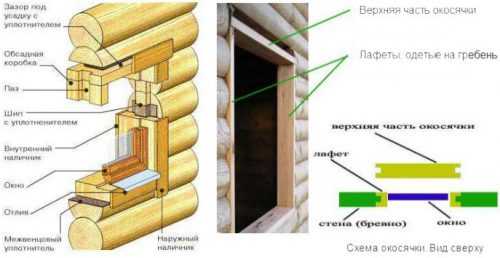

Для того, чтобы исключить давление стены на оконный блок мастера придумали специальные «салазки», получившие в народе название окосячки или обсады. Идея такой технологии очень проста: на торцевой части бревен оконного проема бензопилой делается вертикальный выступ-гребень.

На него надевается оконный лафет – деревянный брус с вырезанным в нем вертикальным пазом. Никакого жесткого соединения саморезами или гвоздями между проемом и лафетом нет. В результате за счет скользящего соединения «гребень-паз» мы получаем раму, которая свободно двигается вместе с усыхающей стеной.

Благодаря такому оригинальному решению на пластиковое окно, установленное в обсадную коробку, не действуют разрушительные силы деформации сруба.

Окосячка выполняет в деревянной стене несколько важных функций:

  • не дает бревнам сместиться от вертикали;
  • не мешает вертикальной усадке сруба;
  • усиливает стену в зоне оконного проема.

А теперь давайте подробнее рассмотрим, как установить пластиковые окна в деревянном доме своими руками, используя обсадную коробку.

Особенности монтажа пластиковых окон в деревянные стены

К нарезке гребня в торцах оконного проема нужно отнестись очень ответственно, выполнив разметку с помощью уровня. Любое отклонение от вертикали и допущенные неточности в стыке «гребень-паз» отрицательно скажутся на работе окосячки, нарушив ее свободный ход по стене.

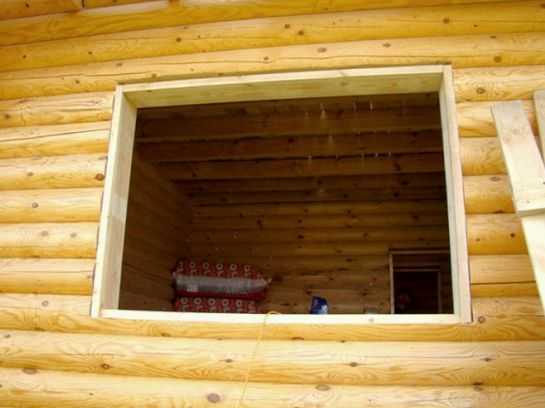

Сделав гребневые вырезы, можно приступать к изготовлению оконных лафетов. Это деревянные строганные бруски сечением 150х100 мм. На их концах необходимо сделать вырезы размером 5х5 см для вставки горизонтальных перемычек (доска 150х50 мм с двумя шипами на концах).

Сборка обсадной коробки

Делая обсадную коробку, учтите, что ее высота в собранном виде должны быть меньше высоты оконного проема на 7-8 см. Если сделать окосячку без такого зазора, то верхние венцы при усушке стены будет давить на коробку, деформируя ее.

Для того, чтобы правильно вставить пластиковое окно в деревянном доме. нужно придерживаться установленной опытными мастерами последовательности операций.

Сначала нужно обложить гребни оконного проема паклей и закрепить ее с помощью степлера или мелких гвоздей. Это необходимо для утепления стыка и исключения скрипов. После этого в оконный проем укладывается нижняя перемычка окосячки. Затем на гребни набивают лафеты (боковые брусья обсадной коробки). В верхний вырез лафета заводится вторая перемычка и опускается в горизонтальное положение. Собрав коробку, ее нужно аккуратно скрепить саморезами так, чтобы они не вышли в гребни сруба. В противном случае обсада не будет «работать», потому что саморезы не дадут ей скользить по стене.

Все щели, оставшиеся в оконном проеме после установки окосячки, плотно забивают паклей. Далее по стандартной технологии выполняется монтаж пластикового окна со всеми сопутствующими операциями по обеспечению защиты зоны стыка с обсадной коробкой от влаги, потери тепла и проникновения шума.

Зазор между окосячкой и стеной сруба заполняют тонкими досками, обмотанными рулонной паклей. По мере усадки стен их поочередно выбивают. Для этого верхний наличник (он крепится только к окосячке) снимают и, убрав ненужную «компенсационную» доску, вновь ставят его на место.

Финишная отделка пластикового окна в деревянном доме ничем не отличается от декоративной обшивки обычной рамы. Очень желательно заказывать не стандартные белые пластиковые окна, а покрытые специальной пленкой, имитирующей цвет и текстуру натуральной древесины. Они будут естественно смотреться на фоне рубленой стены. Выполнив утепление и герметизацию стыков, оконный блок с окосячкой изнутри и снаружи обшивают деревянным наличником.

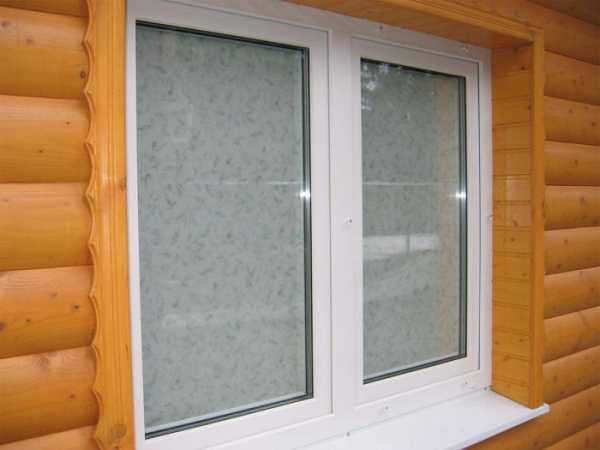

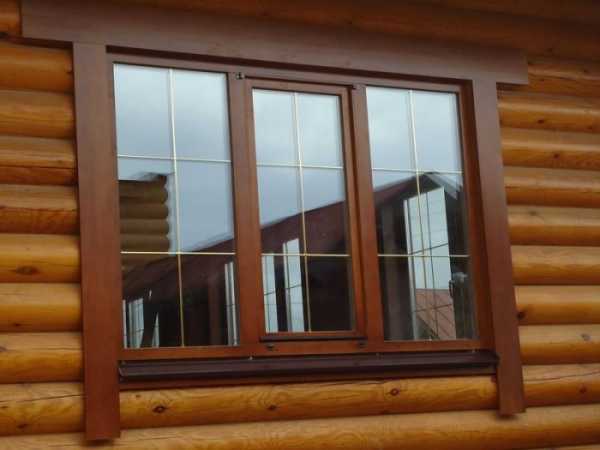

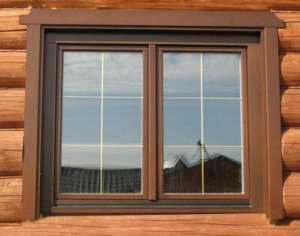

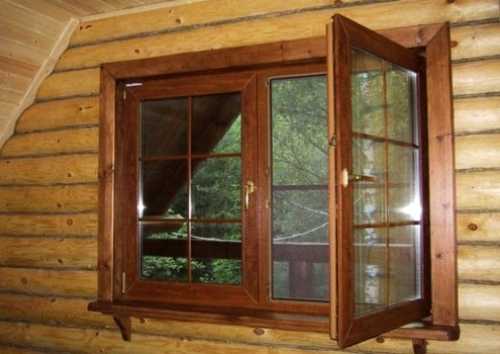

Пластиковое окно коричневого «древесного цвета» естественно смотрится в бревенчатой стене

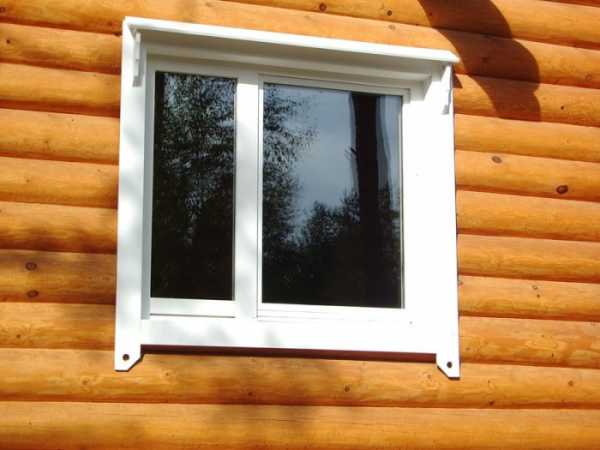

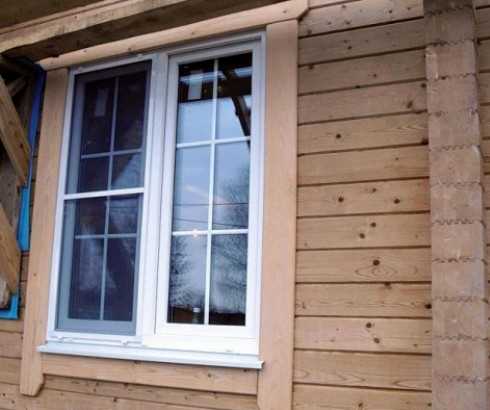

Брусовый дом с белым пластиковым окном и деревянными наличниками (бросается в глаза цветовой диссонанс между белым пластиком и натуральным деревом)

До сих пор мы говорили про монтаж пластиковых оконных блоков в новых срубах. А вот нужна ли такая технология, если речь идет про старый деревянный дом?

Опытные мастера утверждают, что окосячка здесь необходима. Дело в том, что любой сруб, даже после 5 летней усушки и усадки не прекращает менять свои размеры. Древесина – живой пористый материал. Поэтому когда на улице дождь, бревно и брус набухают. В период жаркого лета происходит обратный процесс и даже старый столетний сруб теряет несколько сантиметров от своей прежней «влажной» высоты.

Следует отметить, что старая оконная коробка абсолютно не годится на роль окосячки, поскольку не может скользить по поверхности стены, компенсируя ее усадку.

Поэтому у владельца есть два варианта:

  • выполнить монтаж пластиковых окон в деревянном доме, уменьшив размеры существующих проемов на ширину обсадной коробки + зазор на герметик;
  • сохранить прежнюю площадь окон, но увеличить проемы для монтажа окосячки, прорезав стены.

Завершая наш обзор, скажем, что установка пластикового окна в деревянную стену – не слишком сложный процесс. При аккуратном и внимательном отношении к делу его можно качественно выполнить своими силами, не привлекая со стороны «дорогих» мастеров.

Установка пластикового окна в деревянном доме: процесс работ. Изготовление окосячки. Монтаж стеклопакета, подоконника и отлива

В этой статье мы расскажем о том, каковы особенности установки пластиковых окон в деревянном доме. Тема использования стеклопакетов с рамами из поливинилхлорида становится все более популярной, что и неудивительно. Современные ПВХ окна в плане стоимости доступнее, в сравнении с качественными аналогами, изготовленными из пиломатериалов.

Опять же, ПВХ нам порядок долговечнее, чем обычная рама, выполненная из пиломатериалов. Но решаясь на установку пластиковых окон нужно понимать, что в отличии от деревянных аналогов они статичны и не способны сужаться и расширяться в соответствии с временем года или погодными условиями. Поэтому конструкции с рамой из ПВХ не могут быть установлены в оконный проем без предварительного изготовления обсады.

Правильно установленный стеклопакет

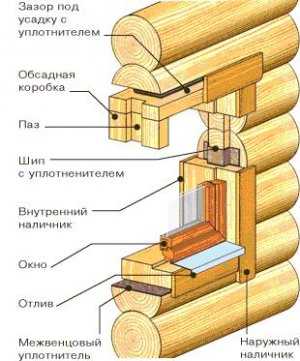

К сведению: Обсада (окосячка) — это короб,собранный из пиломатериалов и установленный в оконный или дверной проем для защиты стеклопакета от деформаций вызванных усушкой пиломатериалов и усадкой стен.

Если самостоятельная установка пластиковых окон в деревянном доме была выполнена без предварительного изготовления обсады,последствия могут быть самыми нежелательными.

Активная фаза усадочных процессоров длится от 3 до 5 лет. В течении этого времени конфигурация проёмов изменяется. В итоге рамы могут не выдержать механической нагрузки и остекление попросту лопнет.

Итак, мы выяснили, что крепление ПВХ стеклопакетов в постройках под усадку требует особого подхода. Рассмотрим,как установить пластиковое окно в деревянном доме правильно.

Технология проведения монтажных работ

На фото крепление стеклопакета в доме под усадку

Проще всего заказать установку стеклопакетов в специализированных компаниях. Специалисты наверняка знают,как устанавливать пластиковые окна в деревянном доме и справляться с этой задачей быстро и качественно, более того,цена услуги часто включена в стоимость окон.

Но бывает, что монтаж оплачивается отдельно, а кроме того,приходится оплачивать стоимость проезда до загородного дома. В этом случае,конечно же,целесообразно провести установку самостоятельно.

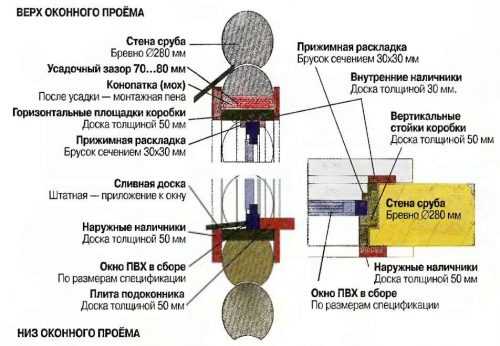

Схема проведения монтажных работ

Монтажные работы состоят из следующих этапов:

  • сборка окосячки;
  • крепеж подоконника;
  • крепеж окна;
  • крепеж отлива.

Рассмотрим каждый из перечисленных этапов подробнее.

Изготовление окосячки

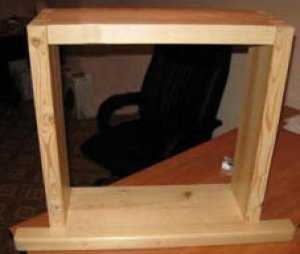

Окосячка с установленным деревянным подоконником

Порядок установки пластиковых окон в деревянном доме таков, что первым делом следует приступить к изготовлению обсады.

Делается это следующим образом:

  • Вырезаем проем. Если проем уже есть,проверяем его стороны на наличие неровностей. Все выступающие фрагменты проема аккуратно срезаем бензопилой.
  • По бокам проема вырезаем«гребень» — выступ,соответствующий размерам лафета(лафет — вертикальные стенки обсады,имеющие характерные выступы в виде паза или шипа).

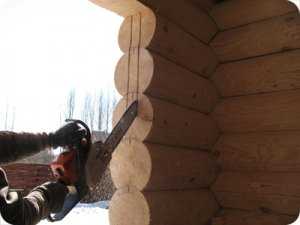

Выступ на проёме вырезаем бензопилой. Работать стараемся аккуратно,применяя узкую шину,чтобы рез получился прямой.

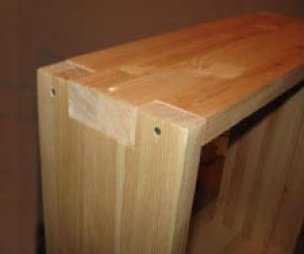

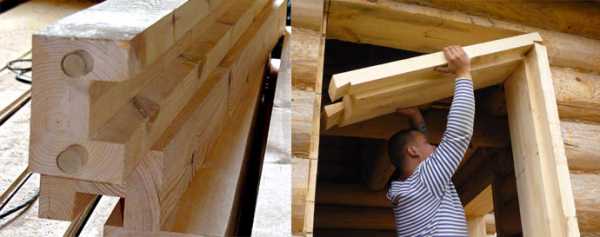

  • Коробка обсады собирается из двух боковин,а также нижней и верхней части. Соединение всех элементов воедино делается вполдерева.

Гвоздевое соединение или фиксация шурупами не применяется, так как конструкция должна компенсировать деформации проема. Сборка обсады выполняется непосредственно в проёме.

Важно: Готовая обсада не крепится к проёму, она образует с ним скользящее соединение. Если прикрутить обсаду к стене шурупами, толку от этой конструкции не будет, так как если деформируется стена,поведёт и окосячку.

Монтаж стеклопакета

Инструкция установки пластиковых окон в деревянном доме, при условии уже установленной обсады, мало чем отличается от монтажа аналогичных конструкций в кирпичной постройке.

Монтажные работы выполняются следующим образом:

  • Подготавливаем стеклопакет к установке. А именно,демонтируем с рамы все навесные элементы.

Этот этап актуален если стеклопакет приходит в сборе.Если же все элементы поставляются в разобранном состоянии, то можно сразу же приступать к установке.

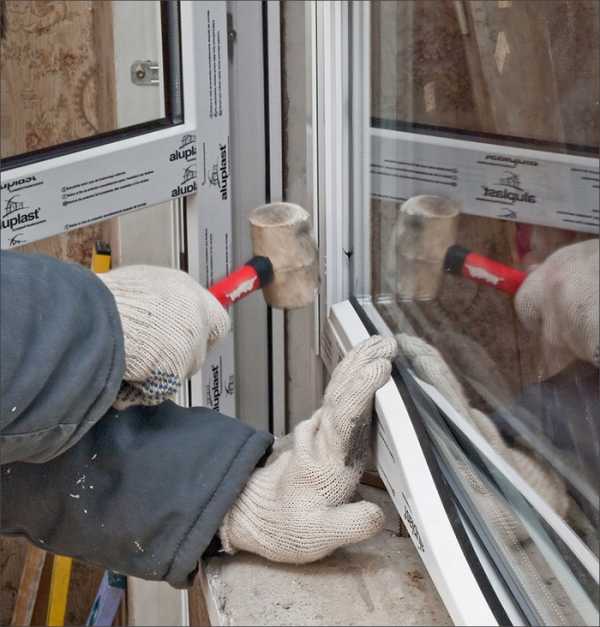

  • Рама вставляется в обсаду и выравнивается в ней в соответствии с водяным уровнем. Для того чтобы позиционирование рамы было успешным,с разных сторон в зазор вставляются деревянные щепки нужной толщины.

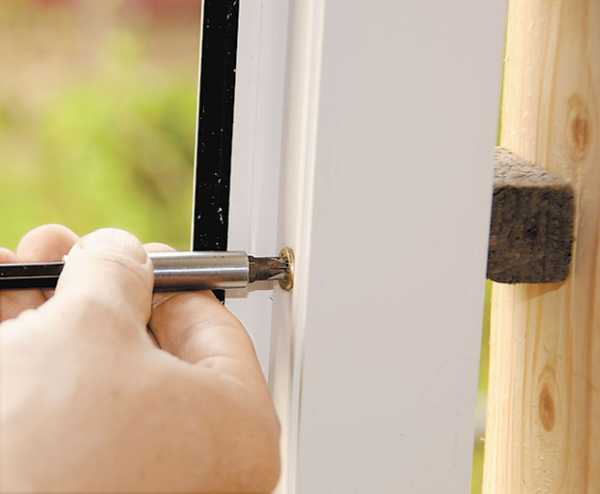

  • После того как рама выставлена в соответствии с водяным уровнем,изнутри в раме сверлим отверстия под шурупы.

Если при монтаже окон в кирпичном доме применяются дюбеля с пластиковыми наконечниками, то в деревянных постройках используются саморезы, которые входят в дерево и надежно в нем удерживаются.

Длина шурупов подбирается таким образом, чтобы они вошли в обсаду, но при этом не достали до проема в стене.

  • После того как шурупы вкручены в дерево. из распылителя слегка смачиваем зазор между рамой и обсадой. Это делается для того чтобы обеспечить лучшую адгезию монтажной пены и древесины. Затем наносим в этот зазор монтажную пену.
  • После полного застывания пены приступаем к установке подоконника и наружного отлива.

Монтаж подоконника

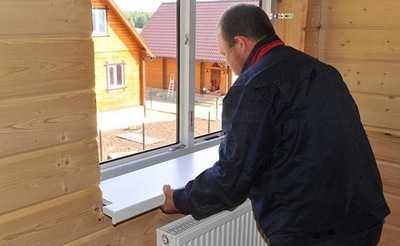

Правильная установка пластиковых окон в деревянном доме своими руками предполагает проведение монтажа подоконника после того как окончен монтаж стеклопакета.

Инструкция установки подоконников из дерева следующая:

  • В боковых частях обсады на уровне расположения будущего подоконника делаются специальные пазы на глубину 1,5-2 см.
  • В сделанные пазы вдвигается подоконник.
  • В верхней части подоконник фиксируется с помощью шурупов, которые вкручиваются непосредственно в обсаду. Для того чтобы шляпки шурупов не были видны, под них заранее высверливаются потаи, которые впоследствии заполняются шпаклевкой по дереву .

Подгонка пластикового подоконника

Инструкция установки пластиковых подоконников не предполагает использования шурупов. Также, как и в предыдущей инструкции, в боковинах выбираются пазы, в которые задвигается пластиковая крышка. Фиксация крышки в проёме может быть выполнена с использованием монтажной пены.

Монтаж отлива

Правила установки пластиковых окон в деревянном доме предполагают необходимость монтажа внешнего отлива.

Отлив нужен по нескольким причинам.

  • Во-первых. с установленным отливом окно выглядит более привлекательно.
  • Во-вторых. при условии правильного подбора и установки отлива,дождь не будет попадать на поверхность стены под окном.
  • В-третьих ,монтажная пена, нанесенная вокруг рамы,будет защищена от воздействия УФ-лучей и не утратит изначальных теплоизоляционных качеств.

Инструкция монтажа отлива следующая:

  • Отлив прикладываем к обсаде таким образом, чтобы он верхним краем заходил на нижний край оконной рамы.
  • После того как отлив выровняли крепим его с помощью саморезов.
  • После этого вокруг всей рамы крепятся наличники.

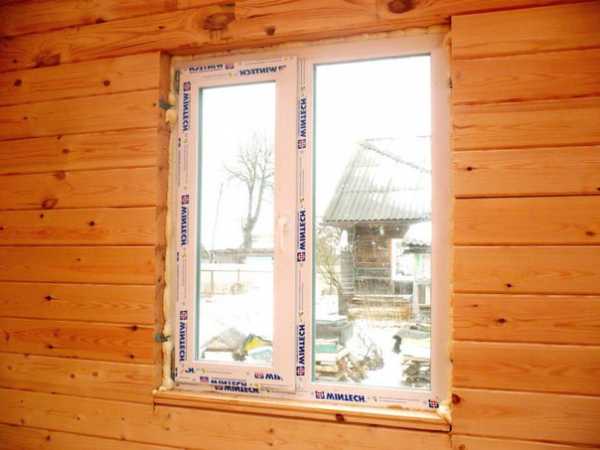

Полностью установленный стеклопакет с подоконником и наличниками

По окончании монтажных работ на раму навешиваются створки, и стеклопакет считается установленным. Если комплект окон приходит полностью разобранным, придется собирать створки, а именно вставлять стеклопакет и прижимать его пластиковым штапиком.

В этой статье мы рассмотрели, какова схема установки пластиковых окон в деревянном доме. Значит теперь вы можете заказать остекление своего загородного дома без установки и таким образом сэкономить деньги.

Остались вопросы, требующие пояснения? Больше полезной информации можно найти, посмотрев видео в этой статье.

Источники: http://svoidomstroim.ru/remont/ustanovka-plastikovyx-okon-v-derevyannom-dome-svoimi-rukami.html, http://remstroysam.ru/ustanavlivaem-plastikovye-okna-v-derevyannom-dome-svoimi-rukami-2/, http://rubankom.com/sooruzheniya/chasti-zdaniya/okna/590-ustanovka-plastikovogo-okna-v-derevyannom-dome

blogforbuilder.ru

Как правильно установить пластиковые окна в брусовом доме правильно

Деревянный дом из бруса или бревна неизбежно дает усадку в первые годы эксплуатации. Древесина усыхает, высота стен уменьшается — при этом огромная нагрузка оказывается на оконные рамы. Чтобы оконные конструкции из ПВХ не повредились из-за этого естественного процесса, установка пластиковых окон в брусовом доме своими руками должна производиться с точным соблюдением инструкций.

Окна ставятся через 1–2 года после завершения строительства, если использованный материал — бревно или обычный брус. Именно за этот срок проходит самая активная усадка. Если же применен клееный брус, приступать к монтажу допускается сразу, поскольку в этом материале мало влаги, и он практически не дает усадки. Но в любом случае установка окна будет иметь ряд особенностей, и главная из них — монтаж не прямо в проем, а в специальную обсадочную коробку. Итак, как установить пластиковые окна в бревенчатом или брусовом доме правильно?

к содержанию ↑

Подготовка оконного проема

  к содержанию ↑

Выпиливание проема

Главное при формировании проема — соблюдение ровности всех его граней. Для этого нужно пользоваться не только отвесом, но и водяным уровнем.

Разметка окон начинается с измерения расстояния от пола до нижнего края проема. Оно может быть любым, но оптимальный параметр — 80–90 см, так подоконник не помешает ни радиатору, ни письменному столу или другой мебели.

Сам размер окон в брусовом доме подбирается следующим образом:

  • высота — на 13 см больше пластиковой конструкции;
  • ширина — на 12–14 см больше;
  • дополнительно учитывается по 3 см в обеих плоскостях для монтажной пены.

Проем выпиливается цепной пилой так, чтобы было захвачено по половине бревна снизу и сверху. Спилы необходимо обработать защитными пропитками.

Главный этап установка стеклопакетов в деревянном доме – закрепление окосячки в оконном проеме.

к содержанию ↑

Обсада (окосячка)

Самый ответственный этап работы — это монтаж обсадной коробки. Она делается из бруса, который не просто прибивается к стенам, а прикрепляется по системе «шип-паз». Нужна эта коробка для того, чтобы сделать окна в доме из бруса независимыми от стен и защитить конструкции от усадки частного дома — использование крепежа вместо пазов не дало бы выполнить эту задачу.

Второй защитный барьер — это компенсационный зазор над коробкой. Высота его рассчитывается исходя из максимальной усадки, которая составляет обычно 15 мм на каждый метр высоты стен. Обсада окна в бревенчатом доме обычно делается при помощи закладного или монолитного бруса:

  1. В боковых гранях проема при помощи цепной пилы или фрезы проделываются пазы шириной и глубиной по 50 мм.
  2. Внутрь пазов вкладывается джут.
  3. Укладывается нижняя доска, которая будет не только элементом обсады, но и подоконником. Между ней и стеновым брусом прокладывается утеплитель.
  4. В паз вставляется шип — брусок толщиной 50 мм. Фиксировать его крепежом нельзя — стена будет скользить по нему, как по рельсе.
  5. К бруску прикручивается саморезами хорошо высушенная доска толщиной 50 мм и шириной, равной толщине стенового бруса.
  6. Верхняя доска вставляется в пазы, укладываясь на вертикальные элементы и становясь распоркой для них. Зазор вверху заполняется уплотнителем (мох, пакля).
  7. Элементы коробки скрепляются между собой саморезами.
  8. Щели заполняются герметиком.

Уплотнитель в верхнем зазоре необходимо укрыть от влаги и пара при помощи специальной пленки, так как в брусовом доме поставить пластиковые окна надолго можно только обеспечив их полную защиту.

Использовать в качестве уплотнителя монтажную пену нельзя, так как при полимеризации она превращается в жесткий материал, который будет передавать всю усадочную нагрузку раме.

Есть другой способ установки обсады пластиковых окон в бревенчатом доме — «в колоду». Вместо досок и брусьев используются лафеты с пазами, а шип выпиливается на самих бревнах. В таком случае крепеж вообще не потребуется. Важно не забыть об уплотнении соединения джутом.

к содержанию ↑

Установка окна

Собственно установка окон в брусовом доме своими руками состоит из нескольких этапов:

  • монтаж металлопластиковой рамы внутрь подготовленной обсадной коробки;
  • вставка стеклопакетов;
  • установка фурнитуры и дополнительных элементов.

Окно может выравниваться по передней поверхности стены или немного углубляться в проем. Размер окон в деревянном доме из бруса должен быть на 15 мм меньше проема с обсадой с каждой стороны, чтобы осталось место для запенивания.

Монтаж осуществляется следующим образом:

  1. От рамы отсоединяются стеклопакеты и створки.
  2. Рама вставляется в оконный проем в брусовом доме и временно закрепляется в нескольких местах при помощи клиньев.
  3. С помощью уровня рама выравнивается и фиксируется саморезами. Они должны быть такой длины, чтобы прикрепить раму к обсаде, не проходя ее насквозь.
  4. Зазоры по 15 мм с каждой стороны, оставленные заранее, заполняются монтажной пеной для теплоизоляции и защиты от воды. В то время, как обсаду нельзя было жестко крепить к стене, само окно зафиксировать можно — усадка на него не повлияет, если на начальных этапах установки окон в бревенчатом доме не были допущены ошибки.

После того, как рама будет установлена, можно монтировать отлив и откосы. Внутренние и внешние наличники следует прикреплять к доскам окосячки, но не к стеновому брусу. В раму вставляются стеклопакеты и выравниваются штапиками. После этого на петли навешиваются створки, проверяется работа фурнитуры. Установка окон в брусовом доме окончена.

Таким образом, поставить окно в деревянном доме не так сложно, как кажется на первый взгляд. Если соблюсти порядок монтажа обсады, правила фиксации конструкции и соблюсти все необходимые усадочные зазоры, оно получится надежным и долговечным. Чтобы щели не повлияли на теплоизоляционные свойства конструкции, следует применять современные качественные рулонные утеплители.

oknanagoda.com

технология вставки с подготовкой проема

Установка пластиковых окон в деревянный дом, задача не такая сложная, как это представляется с первого взгляда. В этом процессе имеются свои технологические тонкости, поскольку дерево, это все-таки живой материал, который с течением времени видоизменяется, а дом подвергается усадке. Когда древесина начинает высыхать, она становится тяжелым прессом для оконного блока. Вследствие такого влияния рама начинает перекашиваться, а открыть створки становится невозможным.

Чтобы избежать подобных проблем, необходимо придерживаться и соблюдать специальную технику в установке.

Подготавливаем оконный проем

Чтобы пластиковое окно в деревянном доме прослужило много лет, необходимо, чтобы все было сделано правильно. Прежде всего, необходимо подготовить проем в стене. Обычно проем прорезается уже после того, как был собран сруб, но иногда место проема оставляют еще на этапе строительства.

Если отверстия под проемы в стене были вырезаны после постройки дома, то готовить их к монтажу окон можно будет не ранее чем через год. Это основное время усадки дома.

Контуры будущего проема лучше отмечать еще в период сооружения дома, чтобы впоследствии не было несостыковок. Рассчитывают все таким образом, чтобы бревна вверху и внизу были разрезаны пополам, благодаря этому, будет легко установить обсадную конструкцию. Ширина отверстия в стене заготавливается немного большего размера, с учетом установки обсады.

Когда же будущий проем оставляют еще в момент постройки дома, то ширина его делается меньше планируемого, поскольку, когда брусья высохнут, получится необходимая величина. Если его размер оставить больше, то, когда дом даст посадку, он станет больше подготовленного окна.

Перед тем как, вставить пластиковые окна в деревянном доме, хорошо обрабатываются все боковые части брусьев, и покрываются специальным раствором, который защитит их от гниения. Древесина тщательно отшлифовывается, до состояния ровной поверхности. Затем происходит выравнивание отверстия, используя уровень и отвес, поскольку деревянные дома всегда дают хорошую усадку.

Что нужно знать, чтобы установить пластиковые окна?

Техника установки пластиковых окон в деревянном доме фактически не имеет отличий других видов установки.


Когда пришло время вставлять окна, нужно подготовить весь необходимый инструментарий и материал. В первую очередь, это:

  • Дрель,
  • Уровень,
  • Стамески,
  • Измерительный прибор,
  • Молоток,
  • Прибор, необходимый, чтобы регулировать стеклопакет,
  • Анкерные болты и пластины,
  • Монтажная пена,
  • Рабочая одежда.

Пластиковое окно в деревянном доме монтировать в одиночестве будет очень сложно. В этом случае, лучше прибегнуть к помощи, поскольку данные конструкции имеют большой вес и немалые габариты.

Обязательным условием по технологии установки пластикового окна является оптимальный температурный режим. Погода с сильными порывами ветра, или морозом, не подходит.

Очень часто, в старом деревянном доме, происходит замена давно вышедших из строя конструкций, на пластиковые. Благодаря их установке, уменьшается стоимость оплаты отопления. А также, благодаря их герметичности, можно, наконец, избавится от надоедливых шумов за пределами дома.

При появлении пластиковых окон в старом деревянном доме, сразу преображается внешний вид здания. Помимо этого, существуют и другие преимущества:

  • им страшны перепады температур и повышенная влажность,
  • нет необходимости их каждый год красить,
  • не нужно прилагать усилия, для открытия или закрытия створки,
  • они не будут гнить либо деформироваться.

Но для всего этого, необходим правильный монтаж пластикового окна в деревянном доме.

Выгода установки таких конструкций очевидна, ведь их стоимость доступна каждому, а отсутствие их ежегодной реставрации, и большой срок службы, делают их даже дешевле деревянных аналогов.

Но прежде всего, необходимо придерживаться правильной технологии, чтобы поставить конструкцию, это позволит избежать неприятных ситуаций при эксплуатации, и станет гарантом надежного и теплого дома.

Основные приемы, как устанавливать пластиковые окна.

Если ремонт дома производится своими руками, то зачастую, и к оборудованию оконных рам, специалисты не привлекаются. Так, как вставить окна, чтобы не возникало проблем с ними в будущем?

Из-за того, что здания из дерева, за все время их эксплуатации, подвержены усадке, для монтажа пластиковых конструкций, необходимо будет изготовить обсадочное сооружение. Необходимо оно для того, чтобы на него перенаправлялась нагрузка от несущих стен. И ПВХ при этом, не будут поддаваться деформации, во время посадки дома из дерева.

Обсада может быть простой и сложной.

Для простой, необходимо вырезать пазы в проемах, и забить их потом брусками. А для сложной обсадной коробки, нужно сделать в оконном проеме гребень, а сверху на него будет крепиться лафет. Наиболее прочным конечно будет вариант сложной обсады, поскольку, когда будет происходить усадка дома, гребень сможет перемещаться в пазу, при этом, не имея давления на оконную раму.

Чтобы соорудить обсадную коробку, необходимо в проеме вырезать специальный выступ (его называют гребень). В него будут вставляться вертикальные стороны обсады с пазами (называются они – лафет). Выступы делаются при помощи бензопилы.

Полная сборка обсадной конструкции производится непосредственно в самом проеме. Готовая коробка не имеет крепление с проемом, она должна иметь возможность скользить. Ведь если, установленный обсадной материал будет прикреплен, он будет деформироваться вместе с рамой при усадке.

Всегда, вначале устанавливаются вертикальные части, а к ним уже две недостающие детали. Над доской вверху, необходимо оставить пространство около 8 см, при усадке здания, оно будет становиться меньше, и вскоре пропадет совсем. Для начала же, оно заполняется утеплителем.

Окосячную конструкцию необходимо также, обработать специальным антисептическим раствором, а после его высыхания уже приступать к монтажу стеклопакета.

Выбор блока из пластика

На сегодняшний день представлено большое разнообразие пластиковых стеклопакетов.

Основные их характеристики:

  1. Многокамерность. Профили могут быть как двух, так и пятикамерными. Средний вариант с тремя или четырьмя камерами вполне подойдет, и сможет хорошо защитить от низких температур снаружи.
  2. Тип пластикового блока. Если в нем будет больше воздушных прослоек, он более надежно сможет удерживать тепло внутри помещения, и не пропускать холод с улицы. Конечно, и стоимость таких блоков будет значительно выше.
  3. Качество фурнитуры. Если сэкономить на дополнительных приспособлениях, вскоре можно столкнуться с проблемой, что створки плохо открываются, либо ручки перестают проворачиваться. Поэтому, на таких деталях лучше изначально не экономить.

Установка стеклопакета

Как установить блоки ПВХ? Для этого нужны будут специальные крепления. Они крепятся в специальные салазки сбоку рамы. При помощи уровня, рама устанавливается в проем и выравнивается, легче это сделать, если вставить со всех сторон в зазоры деревянные щепки. И после этого, ее монтируют к обсаде, просверлив отверстия под шурупы, которые подбираются подходящей длины и вкручиваются в дерево.

Когда оконный блок поставленный, необходимо снизу раму заделать монтажной пеной. После этого надеваются все створки, и вся рама по периметру, также, обрабатывается монтажной пеной. После того как она полностью застынет, можно приступать к установке подоконника.

Для того, чтобы установить подоконник, необходимо:

  • по бокам обсадной коробки, на уровне, где будет подоконник, необходимо сделать пазы до 2 см,
  • затем в них вставляется сам подоконник,
  • зафиксировать его необходимо при помощи шурупов, которые вкручивают в саму окосячку.

Окончанием установки такой пластиковой конструкции будет обустройство откосов, с которыми окно будет иметь более привлекательный внешний вид.

Самостоятельная установка пластиковых оконных блоков в доме из деревянного сруба, конечно, будет иметь определенные сложности. Но при соблюдении всех технологических инструкций все получится, и конечный результат очень долго будет радовать своих хозяев.

Видео: монтаж пластикового окна в деревянном доме

derevostroika.ru

Установка пластикового окна в деревянном доме





Содержание:



1.  Монтаж обсадной коробки

2.  Монтаж пластикового окна в деревянном доме



Здравствуйте дорогие читатели! В сегодняшней статье мы рассмотрим технологию монтажа металлопластикового окна в доме из бруса или бревна. Технология установки окон в деревянном доме несколько отличается от технологии установки окна в кирпичном доме по понятным причинам.



Дом, стены которого были сделаны из бревен или бруса будет давать усадку, т.к. дерево со временем усыхает и уменьшается в размерах. Усадка может достигать 15 мм на 1 метр высоты стен. Это значит, что в течение последующих 3-5 лет после возведения стен деревянного дома высотой 5 метром стены дадут усадку в 8 см.



Кроме того осенью и весной дерева впитывает в себя избыточную влагу с воздуха и тем самым разбухает. Летом и зимой происходит прямо противоположный процесс, влага из дерева выходит в окружающую среду и дерева сжимается. Тем самым размеры бревен или бруса изменяются несколько раз в году.



Такая усадка может запросто деформировать раму пластикового окна, что может привести к заклиниванию створок и появлению трещин в стеклопакете.





Чтобы избежать этого перед монтажом металлопластикового окна в оконный проем вставляют обсадную деревянную коробку, которая на 8-10 см по высоте меньше оконного проема. Обсадная коробка изготовляется из хорошо просушенной древесины или из клеевого бруса. Элементы обсадной коробки должны быть толщиной 40-50 мм. Все элементы соединяются между собой при помощи пазо-гребневой системы и закрепляются саморезами.









В оконном проеме деревянного дома вначале делаются вертикальные пропилы бензопилой. Эти пропилы представляют собой пазы размеров 50х50 мм. В такие пазы вставляются бруски сечением 50х50 мм. Самое главное, чтобы длина брусков была меньше высоты оконного проема 10 см. Это делается для того, чтобы бруски ни коим образом не препятствовали усадке деревянного дома. Прикручивать черепные бруски к торцам оконного проема ни в коем случае нельзя, поэтому черепные бруски распирают клиньями, чтобы они не болтались в пазу.







После установки черепных брусков собирается обсадная коробка. Все элементы коробки скрепляются друг с другом саморезами. А сама обсадная коробка крепится саморезами к черепным брускам, которые не дают коробке вывалиться из оконного проема.



Все зазоры между коробкой и оконным проемом заделываются паклей или иным рулонным утеплителем. Ни в коем случае не используйте монтажную пену для утепления обсадной коробки, иначе на коробку при усадке будет передаваться давление от бревен и она деформируется.



Благодаря такой конструкции при усадке брёвна будут скользить по черепным брускам, не оказывая давления на оконную раму.





Можно сделать и наоборот: в оконном проеме выпилить гребни, а в обсадной коробке сделать пазы. Но в этом случае обсадную коробку собирают непосредственно в оконном проеме. Сначала устанавливают нижний элемент коробки, затем боковые и в последнюю очередь заводят сверху верхний элемент коробки.





Чтобы пластиковое окно не выделялось на фоне деревянных бревен, пластиковую раму лиминируют под дерево. Такая ламинация позволяет повторить цвет и структуру дерева.



После установки обсадной коробки устанавливается пластиковое окно. Технология установки пластикового окна в обсадную коробку практические ни чем не отличается от обычной установки пластикового окна в квартире. С двух сторон пластикового окна прикручиваются металлические перфорированные пластины на расстоянии 15 см от низа и 15 см от верха окна. Всего таких пластин получается 4 шт. Благодаря жесткости металлических пластин пластиковое окно будет надежно держать в обсадной коробке. Пластины следует прикручивать к пластиковой раме саморезами с прессшайбой и сверлом, чтобы сверло на саморезе прокрутило металлический профиль в оконной раме. Окно по горизонтали выравнивается при помощи пластиковых клиньев, подложенных по подставной профиль.



Далее необходимо установить окно в обсадную коробку, прикрутив его на саморезы по дереву к обсадной коробке. Следите за тем, чтобы саморезы не доставали до торцов оконного проема. Постоянно проверяйте вертикальный и горизонтальный уровни при установке пластикового окна, иначе потом створка будет самопроизвольно закрываться или открываться под собственным весом.



Затем окно необходимо запенить монтажной пеной по периметру.





После запенивания окна установите подоконник и внутренние отсосы с обналичкой. Откосы и подоконник можно сделать деревянными, чтобы не нарушать внутренний интерьер деревянного дома пластиком. В качестве откосов могут служить доборные планки, которые используются при монтаже межкомнатных дверей.



Снаружи все щели между обсадной коробкой и оконным проемом закрываются резными деревянными наличниками, снизу устанавливается металлический отлив. При этом можно сделать сверху широкий наличник, чтобы он закрывал большой зазор между обсадной коробкой и оконным проемом. Либо вместо широкого наличника установить небольшой деревянный козырек.





Возможен вариант установки пластикового окна без монтажа обсадной коробки. В этом случае пластиковое окно крепится непосредственно к черепным брускам. Между окном и оконным проемом оставляется зазор. С боков зазор должен составлять 2-3 см, а сверху 5-8 см, чтобы при усадке окно не деформировалось. Между окном и оконным проемом прокладывается рулонный утеплитель (изовер, мин. вата, стекловата). Ни в коем случае не используйте для утепления монтажную пену. Внутренние откосы и подоконник утепляются также рулонным утеплителем.



Благодаря такой технологии ваши окна будут служить вам еще много-много лет.

Хотите получать новые статьи на почту?



Понравилась статья? Поделись с друзьями!

stroiidea.ru

Монтаж пластиковых окон в деревянном доме

В последние годы многие владельцы частных домов производят или планируют монтаж пластиковых окон в деревянном доме. ПВХ стеклопакеты гораздо практичнее деревянных. Они имеют высокую прочность и удобную конструкцию. Ко всему прочему, пластиковые изделия обладают лучшей защитной функцией.

Чтобы разобраться, как устанавливаются пластиковые окна в деревянном доме, стоит узнать об особенностях технологии. Также необходимо подготовить нужные инструменты. В зависимости от материала изготовления дома следует сделать определенные расчеты.

Стеклопакеты в деревянный дом

Многие владельцы домов за городом интересуются, можно ли устанавливать окна из пластика в деревянные постройки. Особенно часто этот вопрос касается старых домов. На этот вопрос можно ответить однозначно – да. Монтаж обычно осуществляется своими руками. Однако во время работ в деревянных домах нужно придерживаться определенных правил.

Технология монтажа стеклопакетов имеет некоторые ограничения. При такой работе необходимо соблюдать определенные рекомендации. Стоит учесть, что деревянные строения со временем усаживаются. Это может сказаться на оконных перекрытиях. Если технология работ соблюдена, окна будут служить много лет, а целостность стеклопакетов не нарушится.

Особенности усадки

При выборе окон из ПВХ монтаж осуществляется по технологии «окосячки». Такая методика позволяет исключить деформацию окон, независимо от того, как давно он был построен.

Деревянные дома дают среднюю усадку 35 см. Ее показатель зависит от того, какой выбран материал для строительства. После года усадки дома различных типов опускаются на такую величину:

  • от 45 до 65 см – в случае с оцилиндрованным бревном;
  • от 35 до 45 см – при использовании обычного бруса;
  • от 15 до 35 см в случае со строениями из клееного бруса.

Такие параметры следует обязательно учитывать, ведь усадка может сказаться на целостности установленного окна. Оконные перекрытия могут деформироваться, что станет причиной их затруднительного открытия и закрытия.

Именно поэтому не следует проводить монтаж окон до усадки дома. Также немало трудностей может случиться и при установке окон в старые строения. Однако серьезных ошибок можно избежать, если следовать специально разработанной схеме работ.

Порядок работ

Чтобы узнать тонкости монтажа окон в деревянном доме, следует ознакомиться с порядком проведения работ. Сперва нужно подготовиться. Процесс включает в себя такие действия:

  • сначала полностью устраняется старая оконная рама;
  • тщательно убирается пыль и мусор;
  • проводится замер оконной рамы;
  • если форма отверстия неправильная, его необходимо выровнять;
  • после этого необходимо определить дизайн оформления окна.

Благодаря подготовительному этапу можно точно подобрать размеры окна, а также определиться с количеством створок и выбрать подходящее цветовое оформление. Как только подготовка будет завершена, можно обращаться к производителю оконных изделий для заказа конструкции нужных параметров.

Установка окна

Как только окна будут выбраны, а подготовка – завершена, можно начинать монтаж оконной рамы. Для выполнения таких работ понадобится подготовить несколько инструментов:

  • строительный уровень, который поможет определить точность расположения элементов конструкции;
  • шуруповерт и дрель по дереву;
  • монтажная пена;
  • элементы крепежа.

В процессе установки может понадобиться использовать дополнительные инструменты.  Их число входят плоскогубцы, клинья, ключи необходимого размера для болтов. Также лучше работать вдвоем – в этом случае процесс установки не займет много времени. Затем выполняется установка окосячки. Она необходима для предотвращения деформации оконной рамы.

Для ее самостоятельного изготовления понадобится найти деревянные брусья высокого качества. Это обусловлено тем, что окосячка будет принимать на себя значительную нагрузку. Брус подготавливается размером 10х15 см. На основе выполняется соединительный паз шириной 5 см.

Бензопилой необходимо сделать дополнительные продольные пропилы. Все действия выполняются при помощи уровня. Это позволит избежать перекосов конструкции. В подготовленные пазы устанавливают основной стояк рамы. За счет этого формируется проем. При таких работах тоже стоит использовать уровень.

Завершающий этап

На последнем этапе установки стеклопакета его устанавливают в систему окосячки. Для облегчения монтажа следует снять створки с петель. Для этой цели необходимо вынуть штырь. Вес перекрытия таким образом можно существенно снизить.

Устанавливается с уровнем. Процесс монтажа осуществляется в несколько этапов:

  • при помощи крепежных элементов необходимо соединить систему окосячки;
  • снизу оставить небольшое пространство, используя для этой цели деревянный клин;
  • монтировать раму в систему окосячки, а затем прочно ее зафиксировать;
  • установить на место створки;
  • заполнить все щели монтажной пеной.

Монтаж окон из пластика достаточно сложен, вне зависимости от строения, в которое они устанавливаются. Однако при следовании рекомендациям специалистов можно избежать многих трудностей.

Тонкости установки

При монтаже следует соблюдать определенные правила. К примеру, устанавливать створки в раму необходимо еще до того как начнется запенивание щелей. В противном случае пана будет давить на раму, вследствие чего окна могут деформироваться. Створки при этом будут открываться и закрываться с трудом.

Если технология работ соблюдена, от окосячки до рамы будет расстояние 2 см со всех сторон. Над верхней частью окосячки зазор выполняется шириной 5-10 см. Это необходимо для усадки бревен.

Еще до того, как рама будет запенена, нужно проверить правильность установки. Для этого нужно распахнуть створку наполовину. Если она будет самопроизвольно закрываться или открываться, значит, окно установлено неправильно и следует внести определенные корректировки. Когда створка будет останавливаться в той точке, в которой ее остановили, можно начать запенивание рамы.

Выводы

Пластиковые окна отличаются долговечностью, хорошей шумоизоляцией и отличной защитой находящихся в доме людей от непогоды. Устанавливать такие конструкции можно в любых деревянных домах. Специалисты не рекомендуют проводить монтаж в новом доме, осадка которого еще не произошла. Однако при соблюдении технологии, это вполне решаемо.

Для защиты стеклопакета от нагрузки во время усадки следует соорудить окосячку. Она представляет собой прочную раму, которая будет защищать окно от механического воздействия. Также стоит подумать о точности расчетов проема и устанавливаемой конструкции. Лучше доверить выполнение замеров специалистам.

Для работы следует пригласить напарника. В этом случае монтаж будет быстрым и более точным. Инструменты стоит подготовить заранее.

bouw.ru

Инструкция установки окна в деревянном доме самостоятельно

Основной особенностью монтажа оконных конструкций в деревянном доме  заключается в том, что на протяжении всего срока эксплуатации  сруб, в отличие от железобетонного, кирпичного или каменного дома, ведет себя очень нестабильно. Другими словами, деревянные конструкции имеют свойство "усыхать". И если при монтажных работах не учитывать эту нестабильность, то могут возникнуть большие проблемы

Бытует мнение, что сруб дает усадку только в первый год после возведения, а потом дом не меняет своих параметров. Однако это не совсем так. Действительно, деревянный дом особенно заметно усаживается в первый год, но и потом, как минимум, на протяжении 5 лет этот процесс не останавливается (а в некоторых регионах, в зависимости от климатических условий, усадка сруба продолжается на протяжении всего срока эксплуатации). По мере того как древесина (брус или бревна) высыхает, высота стены дома может стать на 1,5 см меньше на каждый метр кладки. То есть, если высота стены составляет 4 метра, то сруб может "усохнуть" на целых 6 сантиметров. А теперь представьте себе, что станет с окном, если оставить только стандартный зазор на монтажную пену в 2-2,5 сантиметра? Правильно, рама, как минимум, деформируется, и створки будет заклинивать.

Тем не менее, установка металлопластиковых окон в срубе является вполне выполнимой задачей. Но только при условии, что в проем будет установлена обсада (или, как еще называют эту систему, окосячка), которая придаст окну независимость от ограждающих конструкций (стен) дома, и примет на себя все нагрузки. При этом окосячка:
  • не позволяет бревнам смещаться от вертикали в проеме окна;
  • не препятствует вертикальной усадке стен;
  • укрепляет ограждающие конструкции в районе оконного проема.

Для того чтобы Вы имели представление о том, как происходит установка окна в срубе, мы подготовили подробную инструкцию, описывающую все этапы монтажных работ. Но для начала, давайте разберемся с тем, что такое обсада, и какие варианты этой системы сегодня применяют.



Основные варианты обсады (окосячки)

 Самый простейший вариант обсады представляет собой брус 50х50 см, вставленный в вертикальный паз таких же размеров, вырезанный в торцах бревен оконного проема. Этот вариант окосячки применяется только при установке деревянных окон. А поскольку мы рассматриваем установку металлопластикового окна в срубе, то детально рассматривать этот вариант нет смысла.

При другом варианте окосячки на торцах бревен делается шип (так называемый гребень), на который надевается лафет с пазами.

Оконный лафет - это вертикальный брус размером 150 на 100 сантиметров, с вырезанными на концах пазами размером 50 на 50, в которые вставляются доски размером 150 на 50 с шипами на концах (горизонтальные перемычки).

За счет гребня бревна при усадке дома скользят внутри паза, не придавливая оконную конструкцию и не отклоняясь по вертикали. Иногда шип делают на лафете, а паз в бревнах, при этом основной принцип действия этого варианта обсады остается без изменений.

Обратите внимание! В собранном виде окосячка должна быть на 7-8 сантиметров по высоте меньше оконного проема (такой зазор оставляется в расчете на усадку дома).



Инструкция по установке металлопластикового окна в срубе

 Окосячка собирается следующим образом:

  • в проем укладывается нижняя перемычка обсады
  • гребни обкладываются рулонной паклей (межвенцовым утеплителем)
  • на гребень набиваются оконные лафеты
  • в верхние зазоры заводится и опускается в пазы верхняя перемычка.

Вся конструкция скрепляется саморезами. При этом необходимо следить за тем, чтобы саморезы не "зацепили" гребень, иначе никакой пользы от обсады не будет. Щели между бревнами и обсадой также забиваются паклей. Кстати, пакля не только утеплит проем, но избавит Вас от скрипа при усадке дома.

Дальнейший монтаж металлопластиковых окон в деревянном доме практически ничем не отличается от обычной установки оконных конструкций в квартире. Другими словами производится обычный монтаж окна с соблюдением паро-, шумо- и теплоизоляции, с подробным описанием которого Вы можете ознакомиться в статье "Особенности установки окон своими руками".

Зазор, который остается между стенами сруба и окосячкой, заполняется досками небольшой толщины, которые заранее обматываются паклей. По мере того, как дом будет усаживаться, доски необходимо менять на другие, более подходящие. Для того чтобы доски можно был легко поменять, наличник, за которым находятся доски, крепиться только к окосячке. Поэтому когда возникнет необходимость в замене достаточно просто снять наличник, поменять доски, и поставить наличник на место.



Советы специалиста

 Опытный специалист должен знать не только технологию монтажа металлопластиковых окон, но и технологию строительства сруба. Только в таком случае он сможет не только правильно определить, можно ли установить оконную конструкцию в каждом конкретном случае, но и при необходимости установить в проем классическую обсаду.

Если в Вашем срубе роль обсады выполняет коробка, оставшаяся от старого деревянного окна (иными словами, когда Вы сняли наличники для того, чтобы максимально точно замерить проем, то обнаружили, что окосячки нет), то при установке металлопластикового окна возможно два варианта развития событий:

1. переделка оконного проема под окосячку;

2. значительное уменьшение светопрозрачной части окна, поскольку на каждую сторону оконной конструкции добавиться толщина окосячки+рамы+зазора на пену.

И самое главное, никогда не давайте своего согласия на монтаж металлопластикового окна в срубе без предварительной установки окосячки в проеме. Даже если Ваш дом простоял уже не один десяток лет, и Вы считаете, что сруб уже полностью "усох". Помните, дерево - это "живой" материал, который "дышит" на протяжении всего срока эксплуатации, со всеми вытекающими отсюда последствиями.

xn--74-6kcd0cfph.xn--p1ai
