Толщина монолитного перекрытия частного дома – Минимальная толщина бетонного перекрытия в частном доме. Монолитное перекрытие

Содержание

Минимальная толщина бетонного перекрытия в частном доме. Монолитное перекрытие

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:

  • 1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
  • 2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа). В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
  • 3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.
  • 4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита. Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).

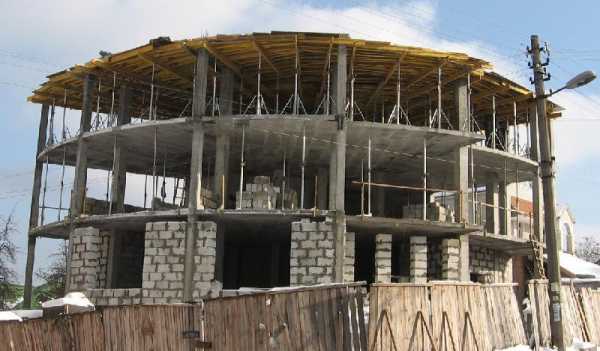

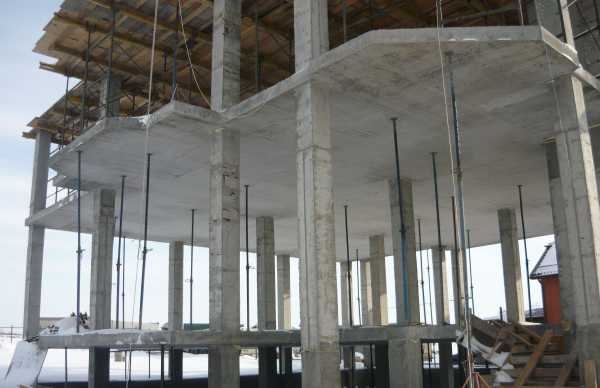

Монолитное перекрытие.

Толщина монолитного перекрытия.

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

Напряженно-деформированное состояние перекрытия.

Для понимания принципов работы монолитного перекрытия и способах армирования нужно проанализировать напряженно-деформированное состояние плиты. Например, защемленная плита размером 12 на 6 м, толщина 20 см. Нагрузка составляет 500 кг/м2.

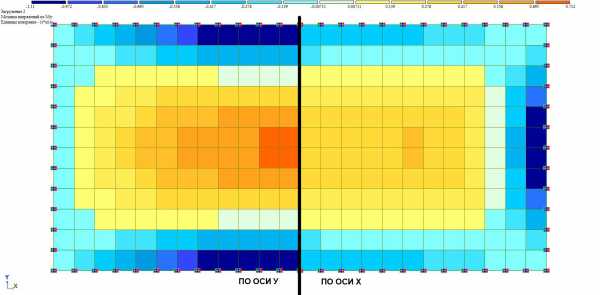

Если посмотреть на изополя перемещений перекрытия, можно заметить, что центральная часть подвержена большей деформации.


На мозаике напряжений так же заметно, область красного цвета соответствует растяжению плиты в нижней части, а область синего цвета сжатие плиты в нижней части.

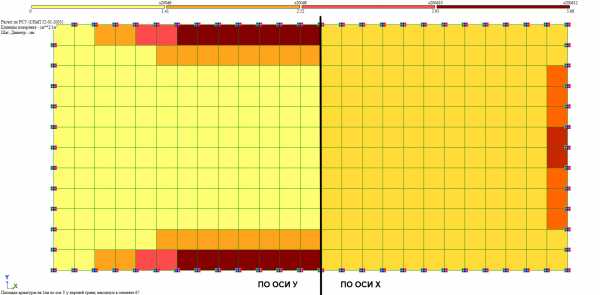

Это учитывается при армировании плиты. На картинке расчета армирования показана площадь армирования. Центральная часть низа плиты подвержена большему растяжению, поэтому нуждается в большем армировании. Верхняя часть плиты подвержена растяжению у торцов, поэтому в этой зоне армируется сильней.

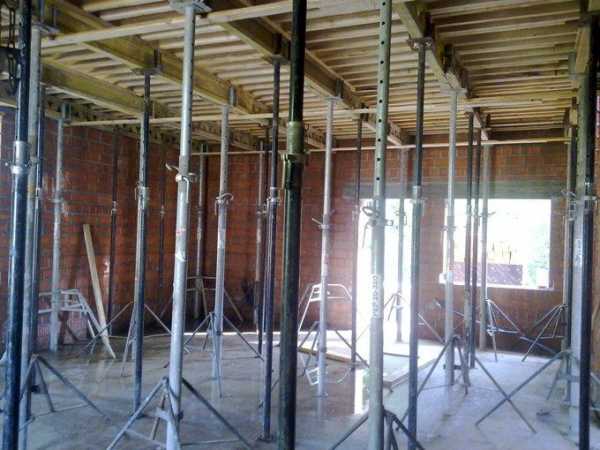

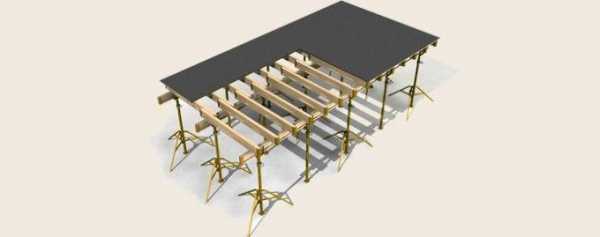

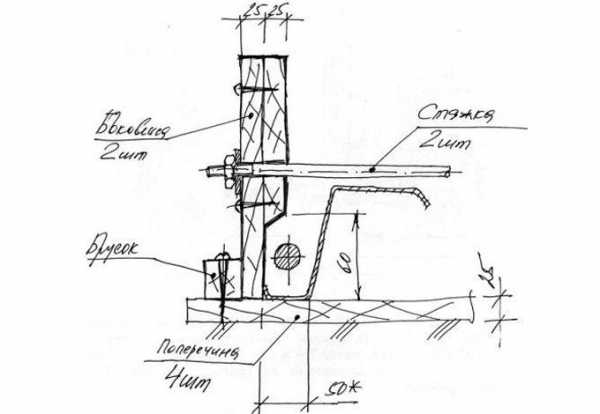

Опалубка монолитного перекрытия.

Монолитное перекрытие предусматривает заливку бетонной смеси в опалубку горизонтального типа, ее часто называют «палубой». Известно две вариации обустройства такой опалубки.

  • Аренда металлической или пластиковой готовой конструкции, которая легко снимается. Этот вариант проще и многие застройщики отдают ему предпочтение, так как опалубку можно легко собрать и разобрать. Помимо этого в комплекте с опалубкой идут телескопические опорные элементы, которые поддержат опалубку на определенном уровне;
  • Строительство опалубки по месту возведения объекта из досок 25-30 миллиметров или фанерных влагосто

moesms.ru

Устройство монолитного перекрытия Блог с ответами на вопросы и интересными идеями

Устройство монолитного перекрытия

Мечты о собственном доме — это совершенно обычное дело, но когда такая мечта начинает исполняться, наступает настоящее счастье, и, конечно, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада для строительства домов под ключ справится с такой задачей, но курировать постройку самостоятельно тоже необходимо уметь.

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких — нельзя никак:

— К примеру, нет возможности  доставки и монтажа сборных  железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

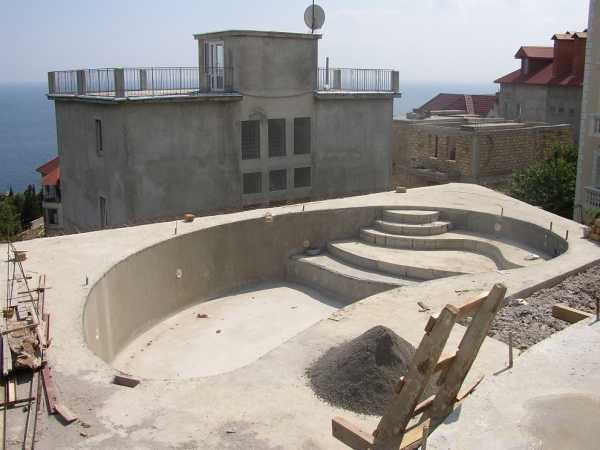

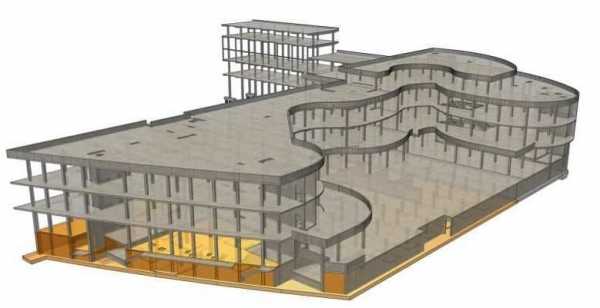

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента. Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции. Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом — при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия — высокая сейсмическая активность, просадочность и др.

О толщине монолитного перекрытия

Цена на монолитное перекрытие достаточно высокая, и сразу же необходимо точно определить, какая толщина потребуется в конкретном проекте. Здесь вступают в силу определенные принципы армирования, которые и стоит брать за основу, а именно — значение толщины к пролету. 1/30 — такое значение у плит перекрытия. Если пролет, к примеру, составляет 6 м, то оптимальная толщина перекрытия будет 20 см, если 4,5 м, то 15 см.

Учитываются в данном случае нагрузки, которые будут влиять непосредственно на перекрытие. Если нагрузки небольшие — как правило, в частных домах они именно такие, то толщину монолитного слоя можно уменьшить на 10-15%.

Арматура: её необходимость и типы

Монолитное перекрытие по профлисту требует армирования. Бетон по своей структуре хорошо сжимается, арматура, наоборот, отлично растягивается. Объединение этих двух качеств позволяет получить совершенно новый улучшенный композитный материал, имеющий очень сильные значения стойкости и долговечности, способный выдержать большие нагрузки и некоторые деформации. Армирование так же используется в бетонных лестницах.

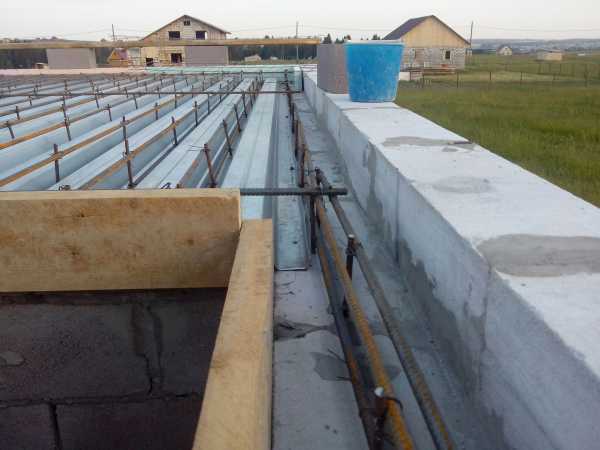

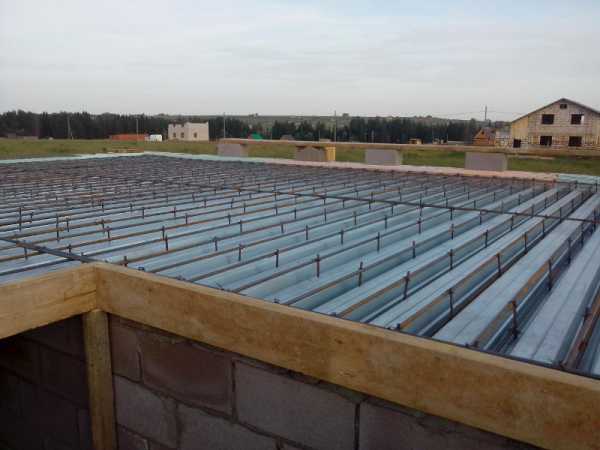

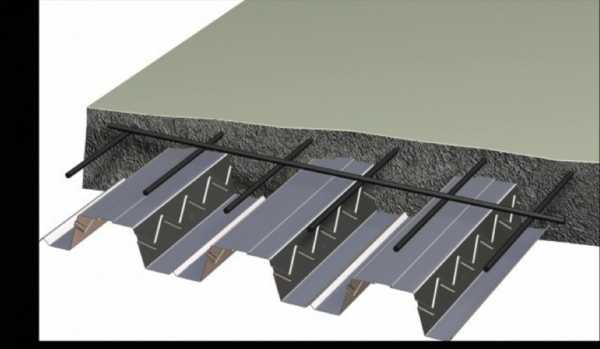

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

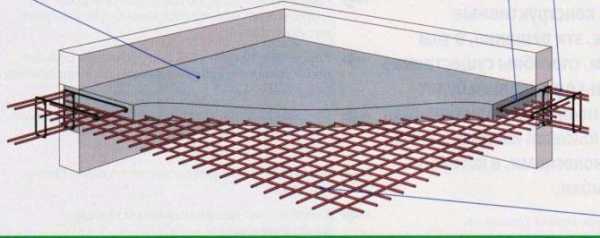

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Достоинства монолитного перекрытия, отличия от других типов

Среди значительных плюсов применения монолитного перекрытия при строительстве частного дома — возможность проведения работ без тяжелой техники, можно не привлекать подъемные краны или манипуляторы. Можно не привлекать и воспользоваться ручным трудом по замесу и подъёму бетона. Но, как правило, придётся использовать две вещи – авто-бетоносмеситель и бетононасос для доставки бетона в нужный заливаемый участок плиты.

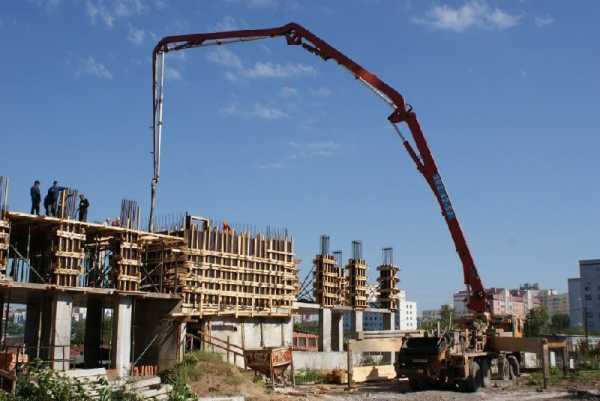

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита  существует возможность перекрыть даже сложные с конструкционной точки зрения пространства, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с перекрытием из дерева, то прочность будет далеко не на стороне последнего варианта. При невысокой толщине монолитного слоя он выдерживает практически все существенные нагрузки, и его прочность не поддается сомнению практически никогда. Огнестойкость монолит также имеет повышенную — к примеру, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

— величина пролетов;

— количество пролетов;

— назначение помещения;

— этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

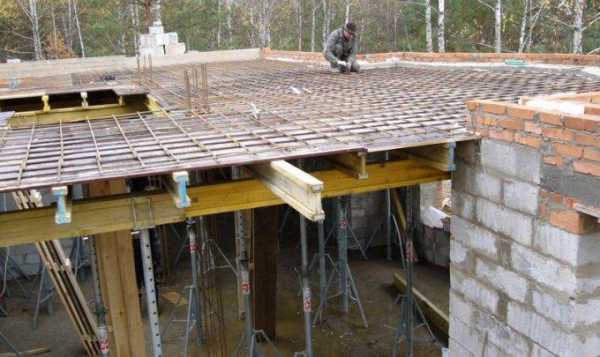

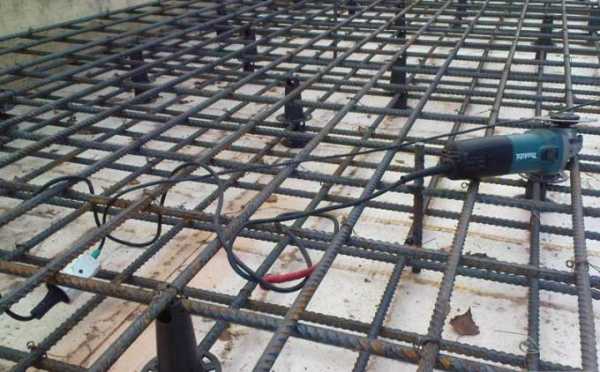

Армирование, установка опалубки

В частных домах, в которых отсутствуют колонны, а имеются классические несущие стены, сначала применяется основное армирование, дополнительно же обрамляются отверстия. Что касается опалубки, то ее можно устанавливать как на всю площадь, так и частично. Чаще используется способ установки на всю площадь — он более основательный. Тщательным образом выставляются стойки, вес бетона при этом равен 200-300 кг на квадратный метр. ДСП кладется на опалубку — одного и того же материала хватит на два раза применения — как раз на два этажа классического частного дома. Опалубка может выполняться из досок или листов древесно-стружечной плиты, которая так же бывает и в специальном опалубочно-глянцевом водонепроницаемом исполнении.

Внимательно надо следить за тем, чтобы не было даже небольших щелей в опалубке — в противном случае цементное молочко будет протекать вниз, снижая при этом прочность всей конструкции.

Слой бетона под арматурой по толщине всегда должен быть не менее двух сантиметров. На опалубку под арматуру обязательно выставляются плашки, приподнимающие арматурный каркас от опалубки. По консистенции бетон следует делать в меру густым и жидким, определяющая характеристика — это его пластичность, которая позволит равномерно заполнять все пустоты и замечательно уплотняться.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон зальется, до полного отвердения, за ним следует внимательно ухаживать и следить — к примеру, летом не допускать пересыхания и периодически увлажнять водой (смачивать), накрывать обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и шумоизоляция монолитного перекрытия

Максимальную прочность после заливки бетон набирает примерно по истечению четырех недель. Если опалубка снимается раньше, то рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому не обойтись без шумоизоляции комнат. Для этого выполняется засыпка керамзита под стяжку или же укладка экструдированного пенополистирола. Бетон проводит и холод, поэтому рекомендуется утеплить перекрытие, а именно, наружные края (торцы). Утеплитель при этом накладывается на данные торцы снаружи дома. Не стоит забывать и о своевременном проведении коммуникаций и проводов, иначе после застывания монолитного перекрытия выполнить это будет трудно.

Высокая прочность бетонного монолита не поддается сомнению, ведь история его применения насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях, в большинстве своих пунктов, аналогичны монолитному перекрытию. Заручившись знаниями о правильной технологии устройства монолитного перекрытия и контролируя процесс реализации вы точно получите именно тот дом, который простоит десятилетия, обеспечивая вас теплом, комфортом и надёжной защитой.

stroimdomavspb.com

что нужно предусмотреть? + видео

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия.

Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3.  В итоге получаем величину 150х1.3=195 кг/м2. Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м2, причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

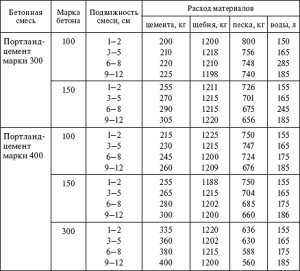

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента.

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см2 х 20 см = 10.000.000 см3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

remoskop.ru

Расчет плиты перекрытия и изгибающего момента (2 видео, 57 фото)

 Загрузка …

Во время строительства дома встает вопрос, какие плиты перекрытия использовать, что бы сэкономить на этом. Вне зависимости от размера и формы комнаты, над которой нужно установить плиту перекрытия, лучшими считаются монолитные железо-бетонные плиты.

В отличие от заводских прототипов, они дешевые, так как требуют минимальных затрат на закупку необходимых материалов, доставку, установку. Кроме того они имеют высокие показатели несущей способности, так как бесшовная поверхность довольно качественная. Но чтобы правильно произвести установку, необходимо выполнить расчет плиты перекрытия.

Почему же тогда во время строительства многие домовладельцы используют не монолитные прототипы, а заводские? Связанно это в первую очередь с тем, что строители ленятся работать больше необходимого и запугивают заказчика длительными подготовительными работами. Проблема состоит не в установке опалубки, заказе арматуры или чего-то еще, а в том, что очень сложно провести расчет монолитного перекрытия.

Преимущества

Монолитные железобетонные конструкции считаются самым надежным строительным материалом. Кроме того они имеют ряд значительных преимуществ:

  •  Благодаря технологии установки есть возможность установить плиту над комнатой любых размеров и габаритов, только нужно понимать, что понадобятся дополнительные опоры под ними.
  • Такие плиты обеспечивают высокий уровень звукоизоляции.
  •  Снизу конструкции, поверхность получается гладкой и бесшовной, благодаря монолитному литью, что упрощает обработку поверхности для потолка.
  • С помощью цельного литья вы можете создать балкон, который прослужит долгие годы.
  • Отсутствие необходимости вызова подъемного крана, но при этом заливка монолитной плиты подразумевает наличие определенных инструментов и оборудования, например бетономешалки.

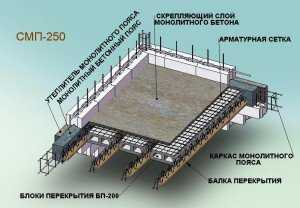

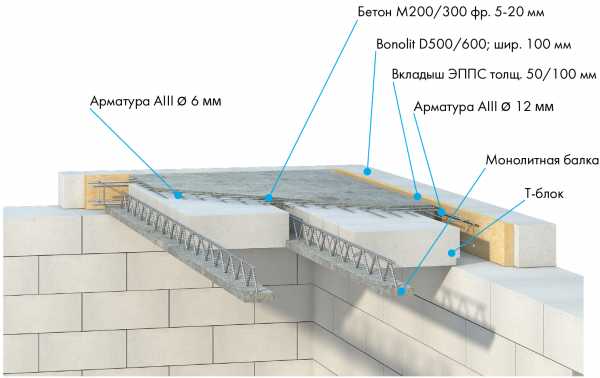

Газобетонные монолитные плиты считаются легкими и подходят для сборно-монолитных перекрытий. Их выполняют в виде готовых блоков, после чего заливают бетонной смесью.

Виды

Монолитные плиты различаются по технологии устройства:

  1. Балочные монолитные;
  2. Безбалочные;
  3. С несъемной опалубкой;
  4. По профнастилу.

Безбалочные типы перекрытий являются самым распространенным видом, так как на их устройство не нужно большое количество материалов, что позволяет значительно сэкономить деньги. Безбалочная конструкция представляет собой сплошную плиту, которая опирается на колонны или капители.

Перекрытия по профнастилу чаще всего используются во время установки террас, гаражей и подобных построек. В этом случае профлист играет роль несгибаемого основания, на которое заливают бетон. В виде опоры используют каркас из металлических колонн и балок.

Очень важно составить правильный расчет и чертеж для качественного перекрытия помещения.

Расчеты

Понятное дело, что общий вес конструкции напрямую зависит от размеров, в первую очередь от толщины. Но мало кто подозревает, что наряду с собственным весом на плиту приходится нагрузка в виде суммы массы стяжки, финишного покрытия, находящихся на ней людей и мебели. Таким образом становиться понятно, что точно рассчитать количество нагрузок на перекрытие невозможно.

Но если прибегнуть к статистическим данным, то удастся максимально точно произвести расчеты с запасом нагруза на плиту. Для примера приводим данную таблицу:

Высота перекрытия размером 5 на 5 метров15 сантиметров
Допнагрузка из-за собственного веса плитыд0.15*2500=375 килограмм на квадратный метр
Высота стяжки из цемента5 сантиметров
Толщина ламината0.8 сантиметров
Общий вес мебели2000 килограмм
Вес стола и предметов на нем200 килограмм
Вес 10 людей1200 килограмм
Распределенная нагрузка — qв400 килограмм на квадратный метр


Итого общая сумма нагруза на плиту перекрытия составляет 775 килограмм на квадратный метр. Так как в данной таблице приведены составляющие имеющие характер не постоянного пребывания, то примем распределительную нагрузку (qв) как временную.

Расчет монолитной плиты перекрытия дело сложное и его лучше всего доверить специалисту.

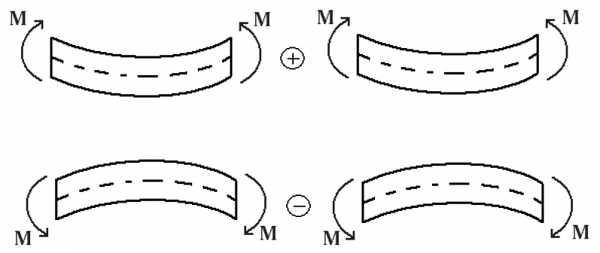

Расчет наибольшего изгибающего момента

Самым важным параметром при выборе арматуры, точнее того какое сечение она будет иметь, является наибольший изгибающий момент. Как расчет монолитного перекрытия используем пример ниже.

Мы имеем дело с конструкцией, операющейся по своему контуру на стены, это означает, что она выступает как балка по отношению к осям абсцисс и осям аппликат и будет испытывать определенное сжатие в двух плоскостях.
Изгибающий момент по отношению к осям абсцисс балки с опорами на две стенки, который имеет пролет ln вычисляется по формуле mn = qnln2/8 (для большей удобности значение её ширины имеет 1 метр). Если пролеты равны, то равен и каждый момент.

На видео: Расчет на изгиб монолитного перекрытия.

Учитывая, что при применении квадратных плит q1 равна нагрузке q2, это означает, что они имеют половину расчетной нагрузы, которая обозначается q. В виде формулы это выглядит так:

m1 = m2 = q1l1²/8 = ql1²/16 = ql2²/16

В таком случае максимальным значением расчетного момента является данная формула:

Ma = 775*5²/16 = 1219.94 кгсм

Величина изгибающего момента для бетона имеет другое значение, так как он подвержен сжимающему воздействию:

Мб = (m1² + m2²)&sup0.5; = Ma√2 = 1219.94 x 1.4142 = 1725.25 кгсм

Вычисляем среднее арифметическое от обоих изгибающих моментов:

M = (Ma + Мб)/2 = 1.2707Ma = 1472.6 кгсм

Таким образом, мы вычислили наибольший изгибающий момент. Это лишь один расчет из множества расчетов, которые возможно вам придется провести для точного вычисления всех значений перекрытия. Все нормы расчетов перекрытия упомянуты в СНИП 52-01-2003.

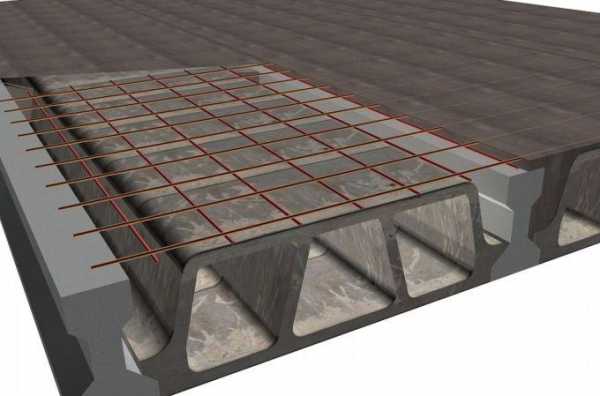

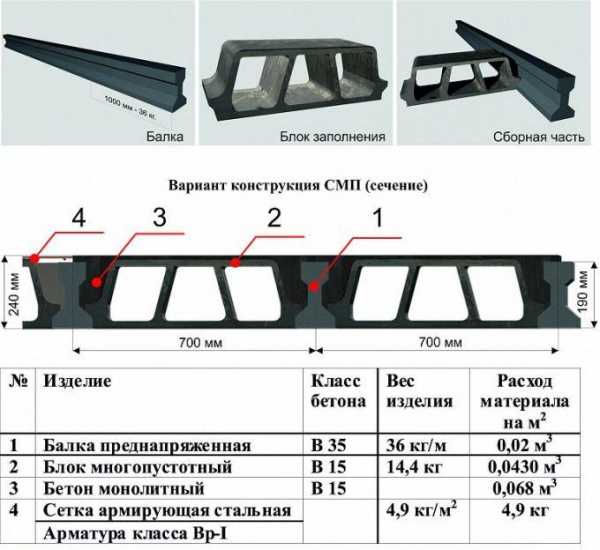

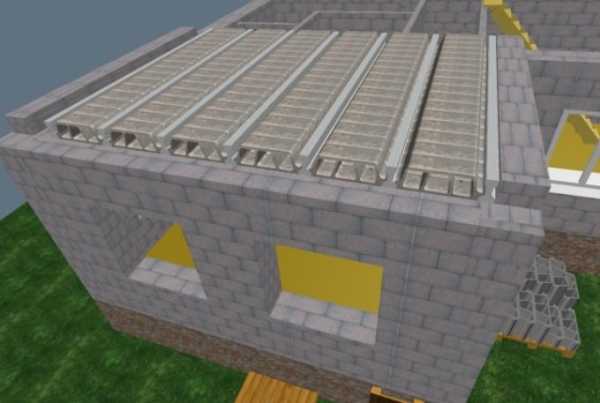

Сборные плиты

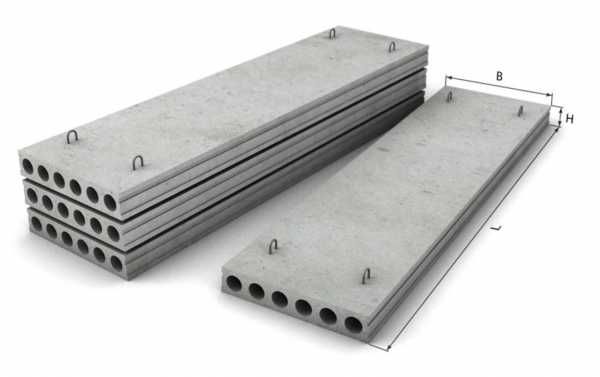

Кроме монолитных плит в виде перекрытия часто устанавливают сборные плиты серий ПК, ПБ и ПТ. Их использую в строительстве, как многоквартирных домов, так и одноэтажных и двухэтажных домов. Плита ПК – расшифровывается как круглопустотная и является видом многопустотной плиты.


Плиты серии ПБ считаются новой технологией, и они пришли на смену плитам ПК. Их исполняют в любых формах, размерах и различной длинны. А все благодаря технологии беспрерывного производства, а не заливки как ПК.

Толщина подобных плит имеет стандартный размер – 22 сантиметра. Общая же толщина плит перекрытия в монолитном доме подразумевает под собой сумму и других значений:

  • Толщина бетонной стяжки, около 5 сантиметров.
  •  Звукоизоляция, около 5 сантиметров.
  •  Теплоизоляция, около 10-15 сантиметров.
  •  Напольное покрытие.
  •  Конструкция потолочного покрытия.

В сумме толщина перекрытия выходит от 30 до 50 сантиметров.

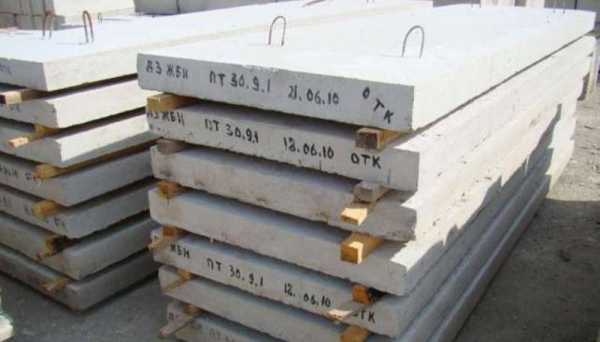

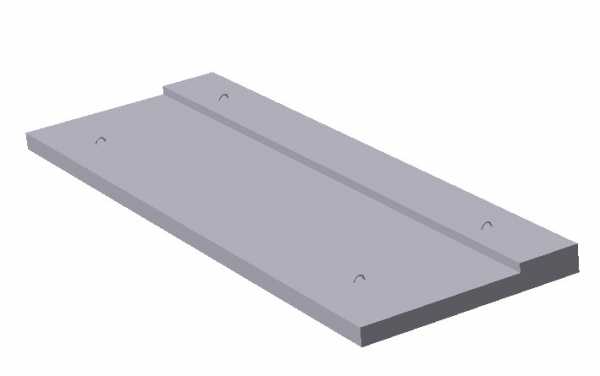

Серия ПТ используется в виде дополнительных плит для конструкций перекрытий с применением плит ПБ и ПК. Так как они имеют достаточно небольшие размеры, то отлично подойдут для перекрытий над коридором, санузлом, кладовкой. Толщина плит ПТ меньше чем ПБ и ПК – 12 сантиметров, а в сумме с другими элементами перекрытия равняется 20 сантиметрам.

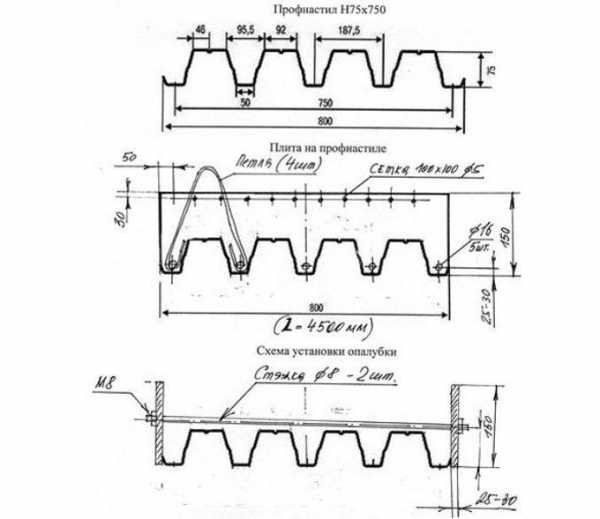

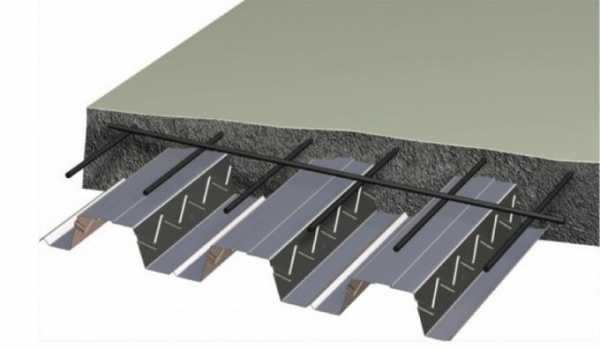

Перекрытия

по профилированному листу

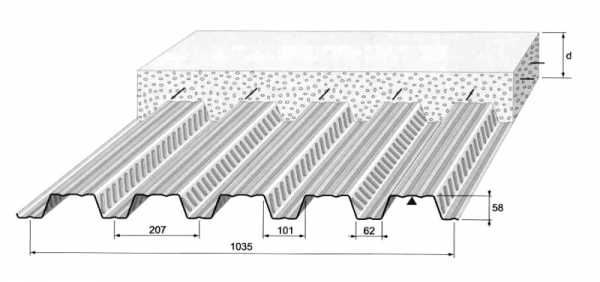

При строительстве частного дома наиболее актуальным способом перекрытия потолка является заливка по профилированному листу. В этом случае сначала укладываются швеллера в виде несущих балок, на них профилированный лист, а сверху заливается слой бетона в размере около 15 сантиметров. В этом случае бетонную стяжку делают слоем с высотой 5 сантиметров.

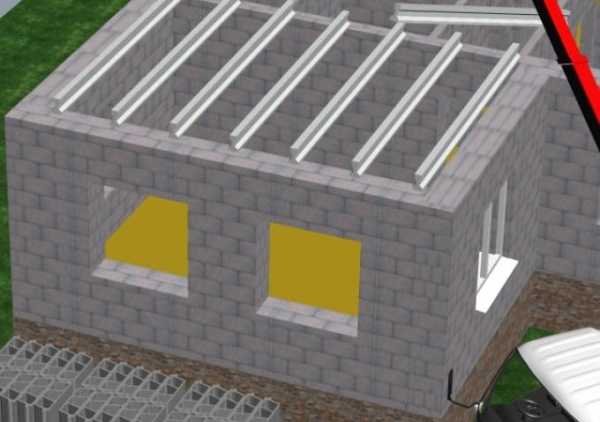

Опирают профлист или поверх балок, либо с примыканием к швелерам. В доме с таким перекрытием максимальный вес на квадратный метр не может превышать 150 килограмм.

Интересно, что пол в случае с бетонированием на профилированный лист получается ровный, в отличие от поверхности потолка – её нужно дополнительно подготавливать под отделку.

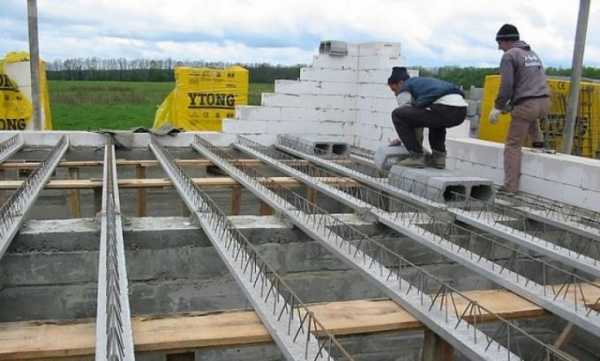

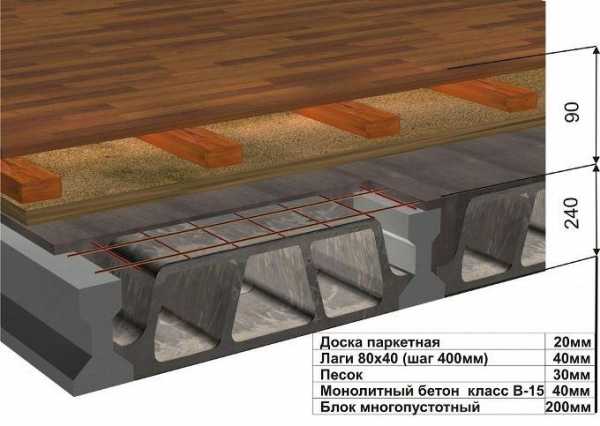

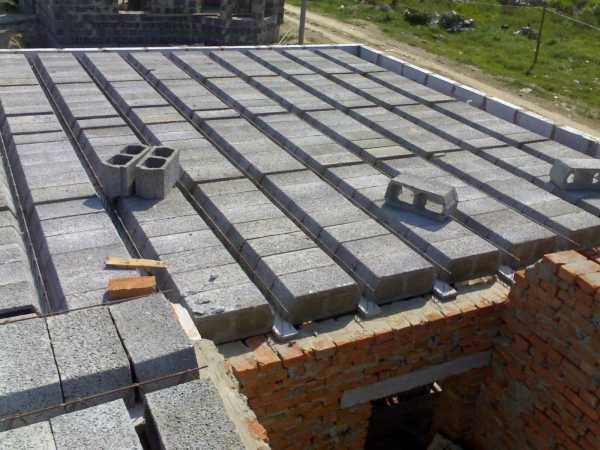

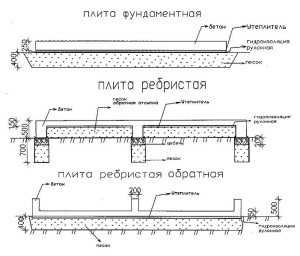

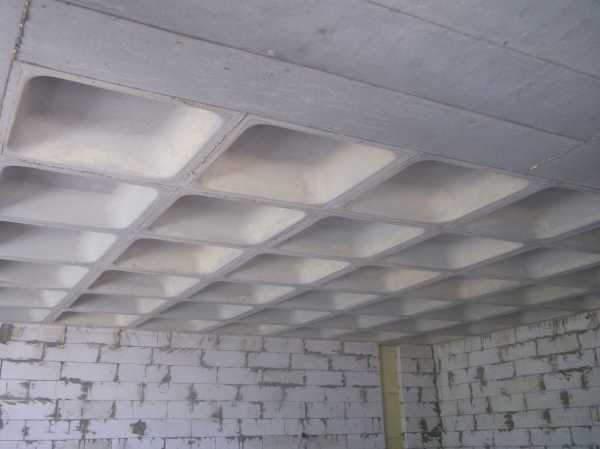

Ребристое перекрытие

В частных домах не редко устанавливают и ребристое монолитное перекрытие, которое подразумевает укладку длинных ребер и слоя бетона между ними. Пустоты между ребрами заполняют специальными утеплителями, например:

  •  Керамзитом.
  •  Минеральной ватой.
  •  Пенополистиролом.


Высоту ребра в частном доме делают 20 сантиметров, этого достаточно, расстояния между ребрами около 5-10 сантиметров. Ширина ребра так же около 10 сантиметров. В случае с ребристым перекрытием используется стяжка, как и в других случаях – 5 сантиметров.

Установка ребристой плиты перекрытия считается простой и экономичной.

Расчёт плиты на сосредоточенную силу — 1 видео



Разновидности плит перекрытия — 57 фото

Скорее всего вам будут интересны статьи:

antkachev.ru

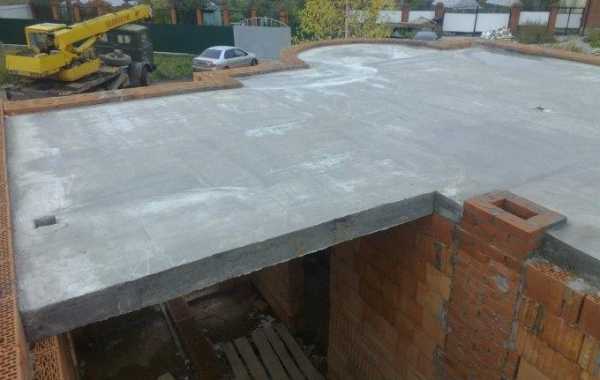

Монолитное перекрытие

Все чаще в жилом доме делают монолитное перекрытие. Что нужно знать, прежде, чем остановить свой выбор на таком варианте?

Что нужно для того, чтобы сделать монолитное перекрытие?



1) Нужен проект. Специалист, сделав расчет, определит оптимальную толщину перекрытия, и его армирование. Только так можно сделать перекрытие в Вашем доме действительно экономичным. Допустим, вы решили сэкономить, и принять толщину и армирование перекрытия «как у соседа», ну и еще чуток для надежности от себя добавили. В итоге, у вас плита толщиной 200 мм, армированная арматурой диаметром 14 с шагом 200 мм, из бетона класса В25. Предположим, перекрытие у вас площадью 9 х 9=81 м2. Итак, посчитаем по первым попавшимся в интернете ценам:

Бетон: цена 435 грн/м3, расход 16,2 м3 – итого 7047 грн.

Арматура: цена 7500 грн/т, расход 1.96 т – итого 14700 грн.

Теперь, опять-таки предположим, что проект перекрытия вы заказали специалисту, и он запроектировал вам следующее: плита толщиной 180 мм, армированная арматурой диаметром 12 с шагом 200 мм, из бетона класса В20. Не поленимся посчитать стоимость:

Бетон: цена 390 грн/м3, расход 16,2 м3 – итого 6318 грн.

Арматура: цена 7500 грн/т, расход 1.44 т – итого 10800 грн.

В итоге, вы экономите 4629 грн. Чертеж перекрытия вам обойдется гораздо дешевле, поверьте.

2) Нужно найти строителя, который обеспечит качественные работы, и не будет напрягать вас с поисками опалубки, лесов и материалов. Узнайте, есть ли у его фирмы лицензия. Но главное, это репутация, подтвержденная знакомыми. Дом вы строите на всю жизнь, еще и детям с внуками в нем пожить придется, поэтому найдите наиболее ответственных специалистов.

Что должен знать грамотный и опытный строитель? Уж точно, он должен уметь читать чертежи, а иначе заказанный вами проект может оказаться бесполезной тратой времени и денег. Сейчас много есть горе-строителей, которые заявляют: зачем мне проект, я знаю, как это сделать лучше и дешевле. Если вам попались именно такие «сами с усами», отказывайтесь с ними работать, и ищите специалистов. Что еще? Строитель должен знать технологию производства бетонных работ. Есть много нюансов, которые нужно обеспечить во время строительства. Защитные слои для рабочей арматуры, стыковка арматуры, заведение ее на опору, устройство рабочих швов бетонирования, уход за бетоном после бетонирования, укладка и уплотнение бетонной смеси вибраторами… Все перечисленное, и еще многое другое, является необходимым условием для качественного выполнения работ.

Какой нужен бетон для монолитного перекрытия? Класс бетона по прочности зависит от результатов расчета перекрытия. В основном, принимаются классы бетона В15, В20 и В25 – чем больше пролеты, нагрузки, тем выше класс бетона. У бетонов помимо класса по прочности есть еще требования по морозостойкости и водонепроницаемости. Для перекрытий отапливаемых домов достаточны следующие марки: по морозостойкости F50, по водонепроницаемости – не нормируется. Если в перекрытии есть балконы, то требуемая марка по морозостойкости и водонепроницаемости зависит от климатического района , определить ее можно по таблице 4(9) Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84).

Подробнее о морозостойкости и водонепроницаемости в этой статье «Как определить марки бетона по морозостойкости и водонепроницаемости согласно ДБН В.2.6-98:2009 «Бетонные и железобетонные конструкции»

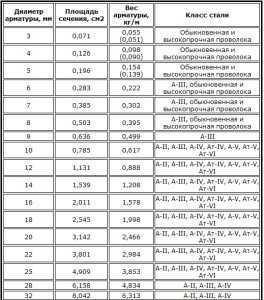

Какая арматура используется для армирования монолитного перекрытия? Рабочая арматура применяется класса А400С, горячекатаная периодического профиля из стали марки 35ГС или 25Г2С. Диаметры рабочей арматуры варьируются от 8 до 16 мм. Основная арматура – нижняя, в связи с тем, что перекрытие работает на изгиб, и наиболее растянутой является нижняя зона плиты (а значит, и наиболее армированной). Верхняя арматура часто принимается конструктивно, и ее диаметр может быть меньше, чем у нижней. Исключением являются участки перекрытия в местах опирания – здесь часто по расчету требуется усиление в верхней зоне плиты. А при больших пролетах, а также при опирании на колонны, возникает необходимость устанавливать поперечную арматуру в виде хомутов или каркасов. Класс поперечной арматуры А240С.

Какая оптимальная толщина перекрытия? Все зависит от пролета, т.е. от расстояния между стенами или колоннами. Для жилого дома толщина перекрытия может варьироваться в пределах 150…200 мм. Причем, толщина перекрытия больше 180 мм должна быть обоснована расчетом, так как увеличение толщины плиты значительно увеличивает нагрузку на нее, и в определенных случаях ухудшает работу.



Еще статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Сборное перекрытие или монолит?»

«Как пересчитать арматуру на другой диаметр»,

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».



Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»>
Добавить комментарий

svoydom.net.ua

Плиты перекрытия своими руками. Чертеж

Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.

Плиты перекрытия могут быть:

  • в зависимости от материала: железобетонные, бетонные, деревянные, металлические, комбинированные;
  • от способа выполнения сборные или монолитные;

Тот или иной тип плит перекрытия применяется в зависимости от конструктивной особенности здания, максимальной нагрузки на перекрытие и способа монтажа. Дальше мы разберем, как сделать перекрытие своими руками.

Пример расчета монолитной плиты перекрытия

Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб.

Исходные данные для расчета

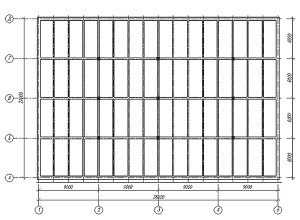

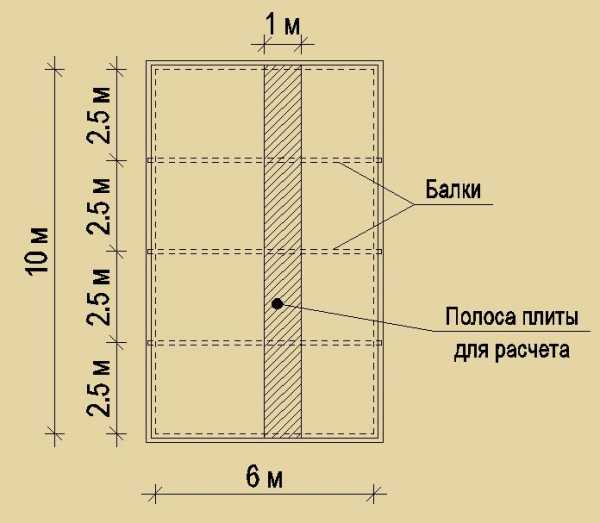

Размер здания с монолитным перекрытием возьмем размером 6х6 м разделенными по центру внутренними стенами (пролет 3м). Толщину перекрытия примем 160 мм, при этом рабочая высота сечения перекрытия будет 13 см. Для изготовления плиты будет использоваться бетон класса В20 (Rb=117кг/см2, Rbtn=14.3кг/см2, Eb=3.1*10^5 кг/см2) и стальная арматура А-500С (Rs=4500кг/см2, Ea=2.0*10^6 кг/см2).

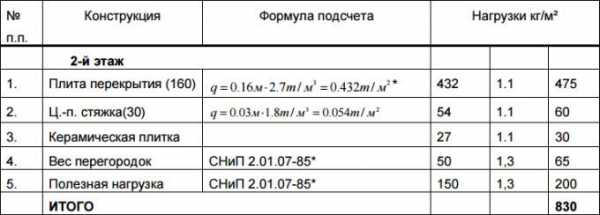

Сбор нагрузок на перекрытие

Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.

Расчет плиты по деформациям на прогиб

Схема работы перекрытия:

Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:

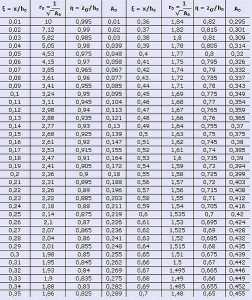

и коэффициент Aо при ширине участка плиты b=1(м):

Требуемая площадь сечения арматуры будет равна:

Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.

Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² и
временная нагрузка на перекрытие равна 0.2тн/м².

Вычисляем максимальный момент от действия длительной нагрузки:

И максимальный момент от действия кратковременной нагрузки:

Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководство
по проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).

Коэффициент для определения: k1кр ; k1дл ; k2дл.

Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:

Теперь осталось нам определить максимальный прогиб в середине пролета:

Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

  • профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
  • деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
  • арматура диаметром 16 мм;
  • сетка с ячейкой 100х100 диаметром 5 мм;
  • стяжка диаметром 8 мм, 2 штуки на одну плиту;
  • бетон класса В20.

Процесс изготовления плиты своими руками

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

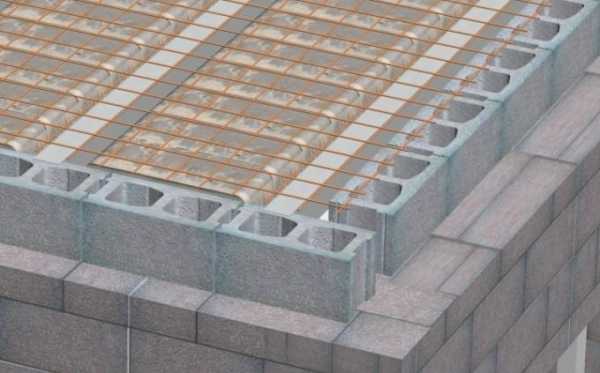

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

  • балки двутаврового сечения, изготовленные из напряженного бетона;
  • блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
  • армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

  • Высокая несущая способность, до 1000 кг/м2.
  • Отказ от выполнения монолитного пояса.
  • Высокая тепло- и звукоизоляция.
  • Возможность укладки в пустотах инженерных коммуникаций.
  • Низкий расход материалов на один квадратный метр перекрытия.
  • Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

  1. Песчаный слой толщиной 30 мм.
  2. Мягкая древесноволокнистая плита толщиной 12 мм.
  3. Гидроизоляции из рубероида.
  4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
  5. Выравнивающий слой полимерцемента толщиной 8 мм.
  6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

  1. Слой песка толщиной 30 мм.
  2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
  3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Монолитная плита перекрытия своими руками для дома

Плиты, использующиеся в домах, как правило, изготавливаются из железобетона. Это типовые готовые заводские конструкции, которые нужно только правильно положить в процессе строительства. Они обладают неплохими эксплуатационными свойствами, но есть вариант с лучшими характеристиками. Это монолитная плита перекрытия, и ее вполне можно изготовить самостоятельно, не заказывая у строительных компаний. Такая плита не только на порядок превосходит обычные железобетонные, но и не требует особых навыков или специализированного сложного оборудования для ее изготовления.

По сравнению с типовыми железобетонными плитами, выпускаемыми на заводах, монолитное перекрытие обладает несколькими преимуществами:

  • Конструкция не будет иметь швов, что добавляет ей прочности, поскольку нагрузка на фундамент распределяется равномерно, по всей поверхности. Таким образом, повышается общая долговечность и безопасность здания.
  • Монолитная заливка дает возможность экспериментировать с планировкой в доме, так как опирается она непосредственно на колонны. Можно создавать различные углы и закоулки, под которые достаточно сложно было бы подобрать отдельные плиты перекрытия. Это открывает широкий простор для дизайнерских идей.
  • Наконец, монолитная конструкция позволяет оборудовать безопасный балкон без какой-либо дополнительной опоры. Создание балкона — пункт не обязательный, но многим хочется иметь его в загородном доме, так почему бы не сделать это.

Можно создать монолитную плиту перекрытия своими руками, не нанимая бригаду рабочих и не используя сложное оборудование. Достаточно делать все поэтапно, аккуратно и с соблюдением техники безопасности. Кроме того, нужно выбрать качественные материалы для своего сооружения.

Технология устройства монолитной плиты перекрытия

Для того чтобы сделать монолитную плиту, понадобится чертеж. Любое строительство начинается со схемы и вычислений. Лучше сделать заказ в строительном бюро, доверив расчеты профессионалам. Результат подскажет, какими должны быть правильные размеры подходящей для строительства плиты, какую усиливающую арматуру для нее выбрать и какой бетон из существующих марок лучше использовать. Можно попробовать выполнить все необходимые расчеты самостоятельно, в интернете существуют схемы, по которым выполняется эта операция. Обычный загородный дом, как правило, имеет пролет не более 7 метров, для чего подходит плита со стандартными размерами и толщиной от 180 до 200 мм, это наиболее часто использующийся размер.

Для изготовления новой монолитной плиты понадобятся следующие материалы:

  • Стальная арматура, имеющая диаметр 10, либо, как вариант, 12 мм и гибочное приспособление для нее.
  • Бетон с маркировкой М 350. Также можно сделать бетонный раствор самостоятельно, смешав песок, цемент и щебенку.
  • Опалубка и опоры для ее поддержки, понадобится одна опора на квадратный метр.
  • Пластиковые подставки под усиливающую арматуру для фиксации.

Процесс заливания обязательно включает в себя несколько пунктов, которые выполняются последовательно:

  • Если имеющийся пролет здания значительно больше стандартных 7 метров или выполняемый проект однозначно подразумевает опору на колонны, придется совершить расчет плиты перекрытия.
  • Первый шаг — поставить опалубку для начала работ.
  • Плита армируется стальными прутьями, из которых собирается каркас.
  • Заливается бетон.
  • С помощью глубинного вибратора производится уплотнение для усиления прочности.

После того, как высота стен достигла необходимого уровня, можно приступать к созданию плиты перекрытия.

Установка опалубки

Обычную опалубку, используемую в строительстве, иногда называют палубой, и именно она понадобиться, чтобы создать плиту. Можно просто арендовать готовую, съемную, которая сделана из металла или пластика. Также можно без труда сделать ее самостоятельно из досок или фанерных листов. Конечно, аренда гораздо проще, поскольку опалубка съемная и разборная, а значит, ее легко можно будет убрать. Кроме того, она имеет телескопическое устройство, что позволяет регулировать высоту.

Для создания опалубки вручную нужно взять листы фанеры или доски. Конструкции из досок нужно хорошо сбивать, тщательно подгоняя деревянные части. Если остались щели и отверстия, нужно использовать гидроизоляционную пленку, обернув ею опалубку.

Как установить опалубку?

  • Сначала нужно соорудить вертикальные опоры. Если это арендованная опалубка, то их роль выполняют металлические стойки с телескопической системой регулировки высоты. Можно взять деревянные бревна. Расстояние между используемыми стойками составляет один метр. Стойки должны быть удалены от стены, как минимум, на расстояние 20 см.
  • Поверх установленных стоек кладутся ригели — это специальные продольные брусья, необходимые для удерживания опалубки.
  • На ригелях будет располагаться палуба из фанеры, устойчивой к влаге. Горизонтальная балка должна плотно упираться в находящуюся рядом стену, не оставляя при этом отверстий.
  • Верхний край используемой конструкции должен совпадать с имеющимся верхним краем стены, поэтому следует отрегулировать высоту стоек до приемлемого уровня.
  • Расположение и точную горизонтальность нужно проверить при помощи строительного нивелира.

В некоторых случаях опалубку для удобства застилают пленкой с гидроизоляционными свойствами или смазывают автомобильным маслом, если она сделана из металла. Делается это, чтобы облегчить снятие опалубки и сделать поверхность получаемой бетонной плиты ровнее. Телескопические арендованные стойки предпочтительнее, чем самодельные деревянные, поскольку они способны выдерживать значительный вес — до 2 тонн, не ломаются, на них не появляются трещины, как это может произойти с самодельными опорами. Временная аренда подобных стоек обходится примерно в 3 у. е. на один квадрат.

Армирование плиты

Когда металлическая или самодельная опалубка установлена, в ней нужно связать каркас из сеток арматуры. Для этого используются прочные стальные прутья маркировкой А-500С. Размер одной ячейки получившей сетки должен быть около 200 мм. Прутья соединяются при помощи проволоки. Обычно длины прута не хватает на все пространство, поэтому приходится соединять несколько штук. Чтобы сетка была прочной, надо складывать пруты внахлест не менее 40 мм.

Сетка обязательно должна накладываться на стены, норма для кирпичных сооружений — 150 мм и более, для стен, выполненных из газобетона — не меньше 250 мм. Между торчащими торцами расставленных стержней и установленной опалубкой должно оставаться расстояние в 25 мм.

Дополнительное усиление будущей плиты последовательно производится с помощью прочного каркаса из арматуры. Сетки делается две, та, что находится внизу, аккуратно располагается на расстоянии 20-25 мм от края снизу, другая сетка, верхняя — помещается ниже на 20-25 мм от верхнего края плиты.

Под нижнюю плитку кладутся фиксаторы из пластмассы, чтобы удерживать ее на нужном расстоянии. Они располагаются с шагом в 1 метр, в тех точках, где находится пересечение прутьев каркаса.

Общая толщина предварительно рассчитывается в соотношении 1:30, где первая цифра означает толщину будущего изделия, а вторая — длину пролета. К примеру, если стандартный пролет составляет 6 метров, то ширина плиты будет ровно 200 мм. Так как укрепляющие сетки расположены на некотором расстоянии от краев плиты, то нужно их разделить, между ними должен быть промежуток в 120-130 мм.

Фиксаторы-подставки нужны, чтобы развести выложенные арматурные сетки в каркасе на расстояние друг от друга. Размер верхних полок фиксатора должен составлять 350 мм, при этом вертикальный размер составляет 120 мм, шаг расположения составляет 1 метр, фиксирующие элементы расставляются в шахматном порядке, поочередно.

Торцевой фиксирующий элемент в конструкции устанавливается с постоянным шагом в 400 мм, непосредственно в торцах каркаса. С его помощью плита будет опираться на стену.

Соединитель сеток нужен, чтобы две сетки принимали нагрузку как единое целое армирующее устройство. Шаг при установке должен составлять 400 мм, а переходя в зону опирания, нужно сократить его до 200 мм.

Заливка плиты

Оптимальный вариант — приобретать подходящий бетон на заводе, у профессиональных компаний, занимающихся изготовлением товаров для строительства. Это во многом облегчает поставленную задачу. Кроме того, если аккуратно заливать бетон равномерно и с миксера, поверхность плиты получится гладкой и очень ровной. А вот заливка вручную потребует неизбежного перерыва на время приготовления новой порции строительного раствора, соответственно, затвердевание пойдет неравномерно, что грозит дефектами готовой плиты. Лучше выполнять заливку ровным слоем, примерно в 200 мм, действуя без промедлений.

Перед тем, как выполнять заливку бетоном, необходимо не забыть установить в опалубку специальные технические короба, предназначенные для создания дымоходов или вентиляции. После заливки нужно использовать специальный глубинный вибратор для бетона. Это сделает структуру плиты более прочной, так она получится надежной и качественной. Затем нужно набраться терпения и оставить залитую поверхность высыхать и набирать прочность в течение периода в 28 дней.

За формирующейся поверхностью нужно тщательно следить в первую неделю после заливки и смачивать ее простой водой, но при этом только увлажнять, а не обильно заливать. Опалубку можно аккуратно снимать с плиты спустя месяц после заливки. После этого новая монолитная плита будет полностью готова.

Общая стоимость материалов и приспособлений, необходимых для получения монолитной плиты перекрытия, как правило, учитывает расходы на усиливающую арматуру, возможную аренду опалубки, покупку бетона и краткосрочную аренду строительного миксера, а также глубинного вибратора. По средним подсчетам получается примерно 45-55 у.е. на один квадрат возведенного перекрытия.

postroy-sam.com

Монолитное перекрытие

Все чаще в жилом доме делают монолитное перекрытие. Что нужно знать, прежде, чем остановить свой выбор на таком варианте?

Что нужно для того, чтобы сделать монолитное перекрытие?



1) Нужен проект. Специалист, сделав расчет, определит оптимальную толщину перекрытия, и его армирование. Только так можно сделать перекрытие в Вашем доме действительно экономичным. Допустим, вы решили сэкономить, и принять толщину и армирование перекрытия «как у соседа», ну и еще чуток для надежности от себя добавили. В итоге, у вас плита толщиной 200 мм, армированная арматурой диаметром 14 с шагом 200 мм, из бетона класса В25. Предположим, перекрытие у вас площадью 9 х 9=81 м2. Итак, посчитаем по первым попавшимся в интернете ценам:

Бетон: цена 435 грн/м3, расход 16,2 м3 – итого 7047 грн.

Арматура: цена 7500 грн/т, расход 1.96 т – итого 14700 грн.

Теперь, опять-таки предположим, что проект перекрытия вы заказали специалисту, и он запроектировал вам следующее: плита толщиной 180 мм, армированная арматурой диаметром 12 с шагом 200 мм, из бетона класса В20. Не поленимся посчитать стоимость:

Бетон: цена 390 грн/м3, расход 16,2 м3 – итого 6318 грн.

Арматура: цена 7500 грн/т, расход 1.44 т – итого 10800 грн.

В итоге, вы экономите 4629 грн. Чертеж перекрытия вам обойдется гораздо дешевле, поверьте.

2) Нужно найти строителя, который обеспечит качественные работы, и не будет напрягать вас с поисками опалубки, лесов и материалов. Узнайте, есть ли у его фирмы лицензия. Но главное, это репутация, подтвержденная знакомыми. Дом вы строите на всю жизнь, еще и детям с внуками в нем пожить придется, поэтому найдите наиболее ответственных специалистов.

Что должен знать грамотный и опытный строитель? Уж точно, он должен уметь читать чертежи, а иначе заказанный вами проект может оказаться бесполезной тратой времени и денег. Сейчас много есть горе-строителей, которые заявляют: зачем мне проект, я знаю, как это сделать лучше и дешевле. Если вам попались именно такие «сами с усами», отказывайтесь с ними работать, и ищите специалистов. Что еще? Строитель должен знать технологию производства бетонных работ. Есть много нюансов, которые нужно обеспечить во время строительства. Защитные слои для рабочей арматуры, стыковка арматуры, заведение ее на опору, устройство рабочих швов бетонирования, уход за бетоном после бетонирования, укладка и уплотнение бетонной смеси вибраторами… Все перечисленное, и еще многое другое, является необходимым условием для качественного выполнения работ.

Какой нужен бетон для монолитного перекрытия? Класс бетона по прочности зависит от результатов расчета перекрытия. В основном, принимаются классы бетона В15, В20 и В25 – чем больше пролеты, нагрузки, тем выше класс бетона. У бетонов помимо класса по прочности есть еще требования по морозостойкости и водонепроницаемости. Для перекрытий отапливаемых домов достаточны следующие марки: по морозостойкости F50, по водонепроницаемости – не нормируется. Если в перекрытии есть балконы, то требуемая марка по морозостойкости и водонепроницаемости зависит от климатического района , определить ее можно по таблице 4(9) Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84).

Подробнее о морозостойкости и водонепроницаемости в этой статье «Как определить марки бетона по морозостойкости и водонепроницаемости согласно ДБН В.2.6-98:2009 «Бетонные и железобетонные конструкции»

Какая арматура используется для армирования монолитного перекрытия? Рабочая арматура применяется класса А400С, горячекатаная периодического профиля из стали марки 35ГС или 25Г2С. Диаметры рабочей арматуры варьируются от 8 до 16 мм. Основная арматура – нижняя, в связи с тем, что перекрытие работает на изгиб, и наиболее растянутой является нижняя зона плиты (а значит, и наиболее армированной). Верхняя арматура часто принимается конструктивно, и ее диаметр может быть меньше, чем у нижней. Исключением являются участки перекрытия в местах опирания – здесь часто по расчету требуется усиление в верхней зоне плиты. А при больших пролетах, а также при опирании на колонны, возникает необходимость устанавливать поперечную арматуру в виде хомутов или каркасов. Класс поперечной арматуры А240С.

Какая оптимальная толщина перекрытия? Все зависит от пролета, т.е. от расстояния между стенами или колоннами. Для жилого дома толщина перекрытия может варьироваться в пределах 150…200 мм. Причем, толщина перекрытия больше 180 мм должна быть обоснована расчетом, так как увеличение толщины плиты значительно увеличивает нагрузку на нее, и в определенных случаях ухудшает работу.



Еще статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Сборное перекрытие или монолит?»

«Как пересчитать арматуру на другой диаметр»,

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».



Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»>
Добавить комментарий

svoydom.net.ua

РубрикаДом

Добавить комментарий
