Туалет на даче домиком своими руками чертежи размеры – Проект дачного туалета своими руками- Чертежи с размерами +Фото — Пошаговая инструкция +Видео

Содержание

чертежи и размеры двух основных частей, фото

Конструкция туалета на даче в целом состоит из двух основных частей. Ими является место для нечистот и наземная часть сооружения, в которой можно будет скрыться от глаз на время «процедуры». В этой статье вы узнаете как построить уборную, не прибегая к помощи специалистов.

Типы дачных туалетов

Чтобы разобраться и построить дачный туалет своими руками пошагово, нужно:

  1. Определится с типом отведения продуктов жизнедеятельности во внешнюю среду.
  2. Выбрать расположение для туалета на дачном участке согласно с местными условиями и рекомендуемыми нормами его расположения.
  3. Определиться с внешним видом наземного строения, выбрать материалы и декоративные части оформления.

Разделение на типы идёт как раз таки по месту для нечистот. Внешнюю часть можно построить своими руками в любом виде и из любых материалов, как только заблагорассудится, или на какие хватит денег и свободного времени. А вот по типу отвода нечистот можно выделить 4 вида:

  • пудр-клозет;
  • люфт-клозет;
  • выгребная яма;
  • биотуалет.

Итак, разберёмся как сделать туалет на даче, дабы подобрать подходящий вариант по типу отвода нечистот.

Пудр-клозет

Нечистоты в этом варианте поступают не в выгребную яму, а в ёмкость, которую устанавливают под стульчаком. Ею может выступать обычное ведро, ящик или бочка. Особенности такой конструкции следующие:

  1. Нет необходимости в оборудовании большой ямы, а следовательно, меньшие расходы на обустройство. Эту особенность можно перечислить к плюсам – простота и дешевизна. К тому же, если на дачном участке грунтовые воды залегают к поверхности, то и обустройство обычной выгребной ямы не рекомендуется.
  2. Ёмкость с отходами жизнедеятельности следует довольно часто очищать. Возможно, это минус для ленивых, но положительная сторона заключается в том, что помещение туалета не будет наполняться неприятными запахами. Их источник легко удалить своими руками без вызова ассенизаторской машины, а помещение – проветрить, просто открыв двери.
  3. После каждого посещения уборной необходимо присыпать нечистоты органическими наполнителями
    . Ими могут быть зола, сосновая кора, опилки или торф, как по отдельности, так и в смешанном виде. Видимо, из-за этого рассматриваемый тип туалета и называется «пудр-клозет». Вы как бы «припудриваете» продукты жизнедеятельности. Эти наполнители не будут давать распространяться запахам, а также будут способствовать активной переработке отходов. По мере накопления их можно переместить на дачную компостную яму, где после окончательного гниения нечистоты превратятся в удобрение.

Подытожим. Для построения пудр-клозета необходимо заботиться только о его наземном сооружении. Внутри же нужно оборудовать удобный высокий стульчак, под которым будет располагаться выносная ёмкость для отходов, и вентиляцию. Неплохо прямо в помещении организовать ящик для наполнителя.

Люфт-клозет

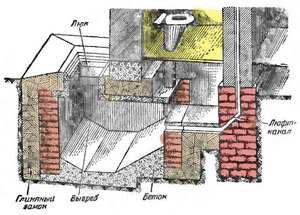

Преимуществом такого типа уборной для дачи является то, что его можно обустроить даже в доме. Особенности конструкции состоят в следующем.

  1. Выгребная яма. Её необходимо делать герметичной, и неважно, стульчак будет располагаться в доме или на улице. Из чего изготавливается стенки герметичной выгребной ямы рассмотрим далее. Пока учтём этот факт, чтобы грамотно расположить люфт-клозет.
  2. Располагать туалет нужно так, чтобы к нему был свободный подъезд для ассенизаторской машины. Кроме этого, должны быть учтены все требования по размещению туалета относительно соседских участков, дорог и остальные, которые будут описаны ниже.
  3. Грамотная вентиляция. В сети можно найти много чертежей, на которых очно демонстрируется, как создать систему вентиляции, чтобы неприятные запахи как можно меньше попадали в помещение со стульчаком. Чаще всего рассматриваются варианты с системой, которая работает на перепаде температур. Выгребная яма в этом случае должна иметь три отверстия:
    • Первое – это люк, через который ассенизаторская машина будет производить откачку нечистот.
    • Второе отверстие представляется в виде сточной трубы от стульчака или приёмной воронки.
    • Третье отверстие – канал вентиляции.

Хитрость конструкции состоит в следующем. Необходимо, чтобы конец сточной трубы от приёмной воронки находился гораздо ниже, чем конец трубы вентиляции, или по-иному люфт-канала, располагающегося у верхней границы ямы.

Его же стоит прокладывать рядом с обогревающим элементом – вертикальная труба отопления, печная труба. Таким образом, воздух в люфт-канале будет нагреваться от источника, создавая перепад температур, из-за которых запахи преимущественно будут выходить именно через него. В самом верху люфт-канал должен быть снабжён дефлектором.

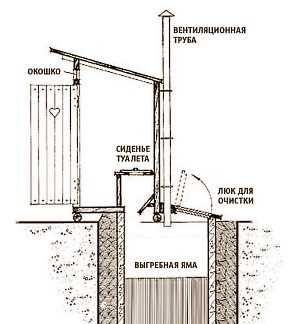

Выгребную яму для люфт-клозета нужно располагать прямо под унитазом или немного под углом, который не будет препятствовать отходу нечистот в яму.

Чтобы запахи не проникали в помещение, унитаз или стульчак обязательно должен быть снабжён крышкой, а само помещение надобно сделать вентилируемым, особенно если речь о клозете внутри здания дачи.

Обустройство герметичной ямы

Размеры выбираются с учётом количества проживающих людей и активности использования туалета. Делать огромную выгребную яму нет необходимости, если вы прибываете на даче сезонно. Обычно расчёт идёт из 0,5 куб. метра на одного человека. Рекомендуемые размеры:

  • глубина — от полутора до двух метров;
  • ширина — от 80 сантиметров;
  • длина — от 2,5 до 3 метров.

Важным моментом является то, что дно ямы нужно делать под углом. Уклон должен идти от туалета, и составлять не менее 30 сантиметров по высоте. Таким образом, нечистоты будут концентрироваться под люком для откачки.

Закладывать выгребную яму этого типа необходимо кирпичом, по внешней границе которого будет находиться глиняный замок. Сделать это своими руками можно, если имелся опыт.

Для герметичных выгребных ям следует додерживаться нормы расположения касательно строений (речь, скорее, о соседях) и дорог (расстояние не менее 2-х метров), а также придерживаться санитарных норм касательно откачки загрязнений. В зависимости от количества проживающих вызов ассенизаторской машины на дачу необходимо производить от раза в квартал.

Подытожим. Люфт-клозет удобен в том, что его можно обустраивать в доме, который отапливается. Сделать это своими руками можно, но гораздо сложнее, чем установить люфт-клозет. Лучше располагать помещения уборной в удалённом месте от кухонных или спальных комнат. Необходимо выполнить работы по обустройству герметичной выгребной ямы с возможностью доступа к ней ассенизаторской машины, с вентиляцией, описанной выше, а также с дополнительной вентиляцией в жилом помещении.

Туалет с выгребной ямой

Самый простой и привычный тип уборной для дачи. Он не подойдёт, если почвы на участке сланцевые или известняковые, или если грунтовые воды располагаются близко к поверхности. Особенности этого типа туалета следующие:

  • глубина ямы — не менее 2-х метров;
  • ширина и длина составляют от одного метра, или от 2 метров по диаметру, если стенки ямы укладываются при помощи бетонных колец;
  • если для укладки стены выбрали кирпич, то его необходимо прокладывать с просветами, чтобы воды из нечистот впитывались в грунт. Таким образом, в выгребной яме останутся лишь твёрдые отходы, которые после удаляются при помощи ассенизаторской машины.

Санитарные нормы для мест расположение выгребной ямы с инфильтрацией в грунт

  • Расстояние до реки или ручья – не менее 15 метров;
  • расстояние до непроточных водоёмов и насаждений пищевых культур – не менее 30 метров;
  • до неплодовых деревьев, кустов – не менее 2-х метров, такое же расстояние до границ участка;
  • расстояние до строений и дорог – не менее 5-ти метров;
  • не менее 30 метров до источников водоснабжения.

Биотуалет

Биотуалеты по своему типу разделяются на биологические и химические уборные. В чём разница?

Химические туалеты используют для переработки нечистот сильные вещества — неорганические окислители или органические реагенты абиогенного происхождения. Такие наполнители дорогие, хотя их пропускная способность и поглотительная способность очень велика.

После использования, их необходимо отдавать на утилизацию в специальную организацию. Самостоятельно это сделать не представляется возможным, так как содержимое использованного картриджа является очень токсичным, и для его утилизации нужно соответствующее оборудование и обученные люди. По этим причинам в быту химические биотуалеты используются очень редко.

Биологический тип биотуалета имеет в качестве наполнителей торф, керамзит, опилки и другие сыпучие материалы, которые

способствует переработке отходов жизнедеятельности. В принципе, это подобно к конструкции пудр-клозета. В продаже имеются как отдельные оборудованные сидения, чтобы соорудить домик для клозета своими руками, так и кабинка из пластика со всеми необходимыми девайсами. В зависимости от того, какие вещества биологических или химических используются в биотуалете, в комплекте идут контейнеры для веществ.

Впрочем, если вы решили остановиться на выборе именно биотуалета для дачи, то внимательно ознакомьтесь с его характеристиками, с материалами, которые используются для переработки отходов, с конструкцией туалета. Берите в учёт удобство использования, очистки отходов, а также стоимость самых наполнителей.

Наземная часть

Выбрав место для отведения нечистот и его конструкцию, можно переходить к оформлению домика. Разберёмся с теми типами дачной уборной, которые будут располагаться на улице.

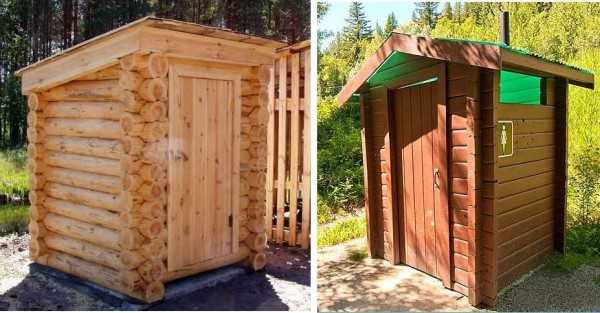

Построить туалет на даче можно своими руками и практически из всех возможных материалов:

  • кирпич;
  • деревянные доски;
  • профнастил;
  • шлакоблок;
  • ОСП плиты;
  • полимерные плиты;
  • фанера и т. д.

Выбор тут ограничивается лишь финансовыми возможностями, а также расчётом того, как долго вы собираетесь использовать дачный туалет по назначению. Естественно, что из кирпича или шлакоблока кабинки будут дольше находиться в эксплуатации, нежели модели из дерева или фанеры. Хотя грамотная внешняя обшивка и качественная крыша смогут продлить срок эксплуатации и сохранность презентабельного внешнего вида на достаточно долгое время.

Чтобы выбрать для себя конкретную схему дачного домика, можно ознакомиться с чертежами клозета для разных моделей.

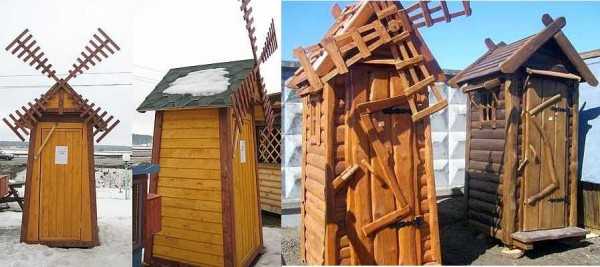

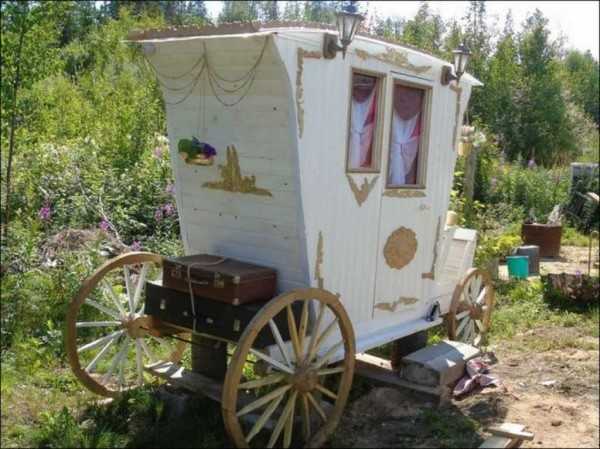

Естественно, что разнообразия форм относится к тем моделям, которая строится из каркаса, а затем обшиваются при помощи лёгких материалов. Начинающим из кирпича или из шлакоблока можно построить только лишь традиционный дачный скворечник.

А вот чтобы грамотно сделать постройки иных типов, можно

поискать готовые чертежи, на которых будут поставлены все размеры, или создать свой, уникальный чертёж, если невозможно удержать свою фантазию.

Если вы решили создавать домик с нуля, то при разработке чертежа учитывайте, чтобы вы внутри него поместились все необходимые элементы, и чтобы при этом было комфортно там находиться. Учитывайте рост и комплекцию возможных посетителей этого помещения на вашей даче. Лучше сделать просторный домик, в которой смогут войти даже самое полнотелые из знакомых.

Сиденья для туалета может быть сделано как из деревянной подставки, так и в виде обычного туалета. Разве что только выбирайте такой, чтобы прохождение отходов жизнедеятельности в выгребную яму было беспрепятственное. Функция смывания для дачных помещений не предусматривается.

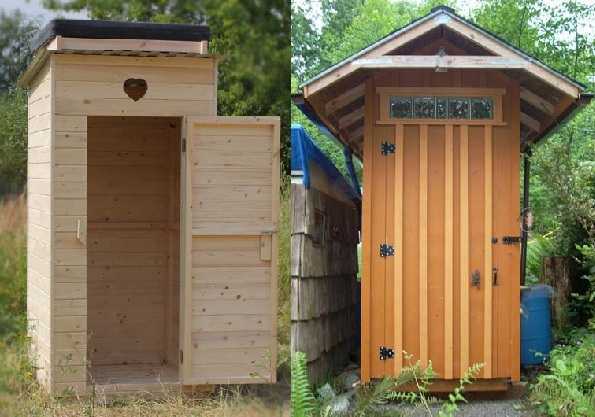

Модели туалетных домиков есть следующего типа:

  • шалаш;
  • домик с покатой крышей;
  • скворечник и иные.

В принципе, ничего сложного в этом нет. Нужно только собрать каркас, а затем обшить его при помощи выбранного типа материалов. Установка домика может идти прямо на грунт. Для него нет необходимости в фундаменте. Все, что нужно — это погрузить каркас примерно на 30 сантиметров в почву. То есть, заведомо сделать в каждом нижнем углу удлинённую ножку, чтобы можно было зафиксировать домик дачного туалета на земле.

stoki.guru

Проект дачного туалета своими руками- Чертежи с размерами +Фото — Пошаговая инструкция +Видео

Дачный участок уже давно перестал быть привилегированной роскошью, практически каждый может себе позволить иметь загородный дом. Пусть он будет небольшим, но уютным, со всеми удобствами. Кроме придомовых построек, на стадии строительства дома желательно создать проект дачного туалета.

Если дача планируется использоваться в качестве временного поселения на лето либо как место отдыха в выходные дни, то можно не особо заморачиваться с сооружением системы канализации, подойдет и самая обычная конструкция с выгребной ямой.

На интернет ресурсах, вы можете найти в свободном доступе дачные туалеты чертежи и размеры, в которых будут указаны все размеры.

Следуя намеченному плану проекта, вы сможете без особого труда и лишних финансовых затрат соорудить простой туалет.

Общие сведения

Данная постройка, не смотря на общий функционал, имеет различия в форме и способе возведения. Что касается формы, то ее вы определите сами для себя, какая вам больше всего нравится, а вот количество требуемых материалов будет зависеть от чертежа.

Варианты дачного туалета

Чаще всего на загородном участке применяют следующие варианты дачного туалета:

  • Туалет с выгребной ямой;
  • Пудр-клозет;
  • Биотуалет.

У каждого вида сооружения есть свои преимущества и особенности возведения. Прежде чем начать строительство, ознакомьтесь с нюансами строительства каждого из них, и выберите подходящий вариант.

Конструкция дачного туалета с выгребной ямой

Проект данного вида туалета предусматривает наличие котлована или по-простому ямы. Для этой цели подойдет обычная бочка из пластика или кладка из кирпича, которую усиливают арматурой. Кроме того, проект обязывает сделать расчет необходимого количества цементного раствора, кирпича и арматуры.

Возведенные кирпичные стены покрывают штукатуркой. Сам туалет может быть создан из любого материала, чаще всего используют древесину. Форма может быть произвольной, к примеру, самые востребованные конструкции напоминают шалаш, маленький домик или теремок.

Такой проект предусматривает скопление отходов в выгребной яме под дачный туалет, для очищения которой необходимо применять ассенизатор. Одним их главных недостатков таких конструкций является довольно таки неприятный запах в помещении туалета, который никуда не девается, и понятное дело, находится в нем неприятно. Исправить ситуацию может, разве что, система вентиляции в дачном туалете. Перед вами встанет выбор между принудительной и естественной системой. Последний вариант предусматривает создание отверстий вверху и внизу. Их главная задача – в создании круговорота воздушных потоков, которые не позволят неприятному запаху задерживаться в туалете.

Принудительная вытяжка в дачном туалете предусматривает наличие вентилятора, который будет выдувать амбре из помещения туалета. Устанавливая вентилятор, вы должны предусмотреть возможность обустройства компенсационного отверстия, благодаря которому воздух будет попадать вовнутрь. Диаметр дырки должен быть на уровне диаметра самого вентилятора. Все эти нюансы должны быть прописаны в проекте дачного туалета.

Важно! При установке дачного туалета не упускайте необходимости со здания циркуляции воздуха в выгребной яме. Для этой цели сгодится вентиляционная труба.

Конструкция пудр-клозета

Данный проект туалета на дачном участке не предусматривает наличия выгребной ямы, поэтому все отходы будут собираться в специальном резервуаре под стульчаком. При проектировании конструкции такого туалета, предусмотрите наличие двух емкостей, которые будут иметь разный размер. В меньшей емкости необходимо проделать несколько отверстий разного калибра, и потом поставить ее в большой резервуар, в котором нужно сделать выход круглой формы. Именно в него подключают шланг для дренажа отходов.

Основная функция такого шланга – выведение жидкости в грунт или систему дренажа. Вместилище для наполнителя играет в данном проекте основную роль. Часто используемой смесью является торф, который помогает удержать неприятный запах, который при данной конструкции неизбежен. После наполнения резервуара отходами, его выносят на компостную яму.

При создании чертежа дачного туалета такого плана, предусмотрите возможность удобного выноса емкостей. Для этого можно создать конструкцию, при которой резервуар можно будет извлечь после поднятия сидения дачного туалета. Второй вариант решения задачи предусматривает создание маленькой дверцы, которая позволит без проблем достать резервуар с отходами.

Конструкция биотуалета

Это самый простой и выгодный в плане трудозатрат вариант дачного туалета. Вам не придется ничего строить, копать, сооружать, подводить. Просто купите готовую будку биотуалета и установите ее в выбранном месте. На выбор есть готовые дачные туалеты обычной конструкции и просто кабинки.

Примечание. Готовую конструкцию биотуалета можно без труда поставить в дачном доме, позаботившись пред этим о системе дренажа.

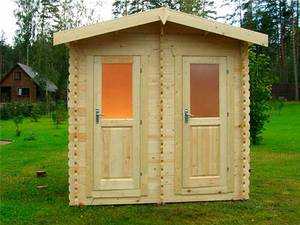

Дачный туалет с душем

Такие проекты довольно популярны, поскольку являют собой универсальную конструкцию, а также могут стать достаточно выгодным сооружением с экономической точки зрения. Также, таким образом, вы сможете сэкономить драгоценное пространство на дачном участке. Проект дачного душа и туалета под одной крышей предусматривает наличие общей стены. Кроме того, туалет можно создавать на основе выгребной ямы либо резервуара со смесью. Выгодность такой постройки в том, что после тяжелого трудового дня на огороде, вы сможете спокойно принять душ на месте.

Понятное дело, что такие конструкции требуют большего капиталовложения, нежели туалеты простого типа, но результат в любом случае вас порадует. Применяя на практике готовые чертежи, вы получаете возможность создать дачный туалет своими руками без привлечения дополнительной рабочей силы. Экспериментируя, можно добавить конструкции изюминки и получить не только комфортную конструкцию для личного пользования, но и привлекательную внешне.

Строительство дачного туалета

Принципы создания проекта

Главный момент, которым нужно руководствоваться, создавая проект туалета на даче – прорисовка всех деталей. Четкое указание размеров, формы и типа строения – гарантия успешного воплощения проекта в жизнь. Кроме того, есть некоторые нормативы, которые нельзя упускать из вида.

  • Расстояние от туалета до места водоотведения должно составлять не менее 30 м.
  • Жилые и хозяйственные строения должны находиться на расстоянии более 15 м от туалета. Исключение составляет септик с системой биоочистки туалета.
  • Размеры дачного туалета: высота туалета не может превышать 2, 5 м, длина варьироваться в пределах 1,2 – 1,8 м, ширина – 1 – 1, 2 м.
  • Глубина выгребной ямы должна составлять не менее 1,5 — 2 м, диаметр 2 – 2,5 м.

Примечание. Залегание грунтовых вод на поверхности обуславливает отказ от выгребной ямы.

Материалы для строительства дачного туалета

Кирпич

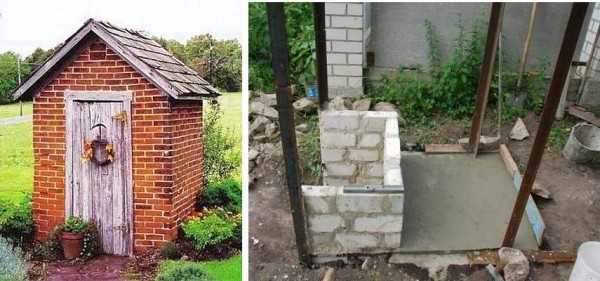

О достоинствах данного материала знают многие. Кирпич отличается прочностью, надежностью, долгим сроком эксплуатации, устойчивостью к влаге и солнцу, способностью сохранения тепла. Кроме того, летом в домах из кирпича прохладно, а экологическая чистота делает его, бесспорно, самым востребованным материалом для строительства. Чтобы возвести туалет на даче из кирпича, вам необходимо позаботиться о фундаменте. Также, очень важно делать качественную кладку. В качестве кровельного материала для туалета используйте шифер, это самый простой и надежный вариант.

Дерево

Древесина в качестве строительного материала используется очень давно и повсеместно. Для возведения такой конструкции вам понадобится минимум времени и финансовых затрат. Зачастую в строительстве дачного туалета деревянного используют форму теремок. Это малогабаритная постройка, занимающая мало места, но смотрится она чудесно.

Поскольку это самые популярные конструкции туалетов на даче, то и вариаций их форм существует несколько:

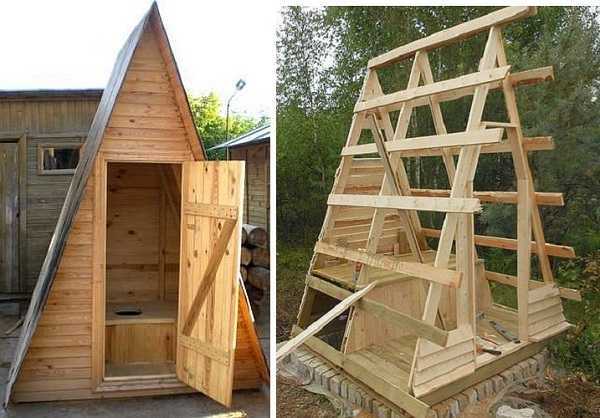

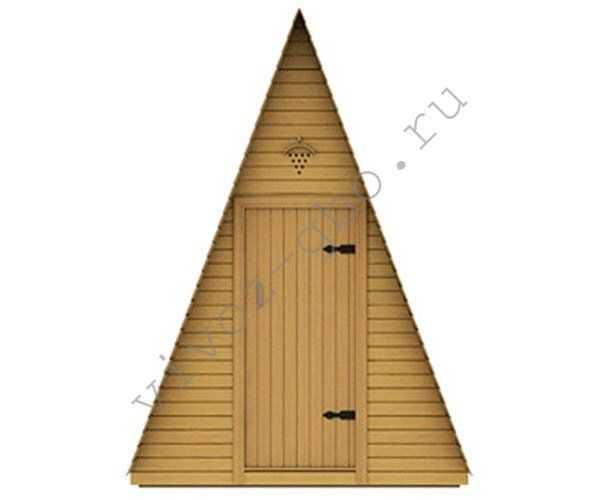

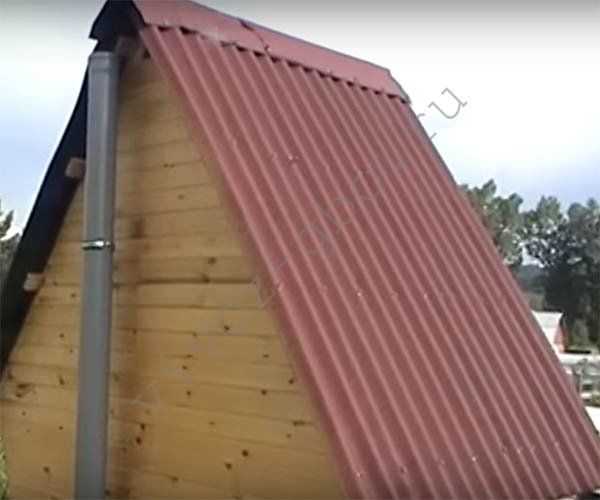

  • Шалаш. Конструкция имеет привлекательный внешний вид и обладает прочностью. Будьте уверены в том, что такой туалет прослужит вам долго, поскольку не боится ни снега, ни дождя, ни порывов ветра. К минусам стоит отнести некоторое неудобство нахождения в нем. Высокие люди могут ударяться головой об потолок, постоянно придется нагибаться при входе и выходе.

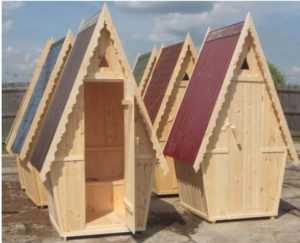

  • Теремок или скворечник. Относится к самым простым проектам дачного туалета. Для его сооружения потребуется не очень много материалов. Из минусов – плохо сохраняет тепло и легко пропускает ветер, поэтому зачастую таким туалетом можно пользоваться в летний период.

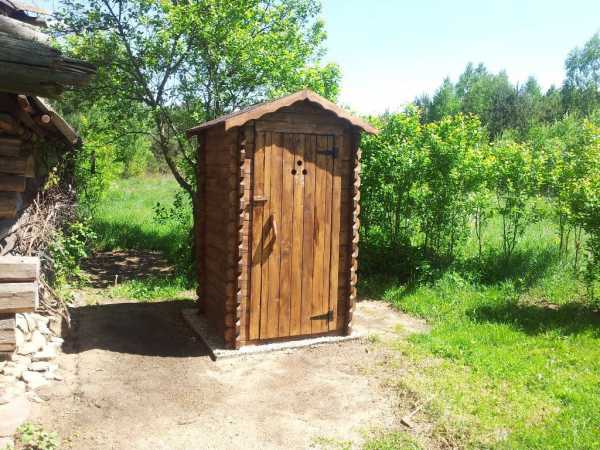

  • Домик. Постройка обладает прочностью и достаточно теплая, если сравнивать с теремком. На его создание также уйдет минимум материалов, а уникальность формы допускает создание художественной отделки.
  • Избушка. Относится к сложным проектам дачных туалетов. Для его реализации потребуется большое количество материалов и затрат трудовых ресурсов. Но, тем не менее, в результате вы получите прочное сооружение, способное выдержать любые неблагоприятные условия. Также, каждый член вашей семьи отметит удобство пользования таким видом сооружения.

Металл

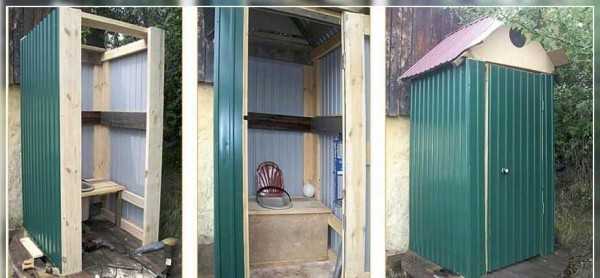

Данный вариант дачного туалета подойдёт для тех, кто имеет ограниченный бюджет и хочет соорудить его по-быстрому. Для строительства используют металлические листы, которые, возможно, остались после возведения дома, или покупаются новые. Важно не забыть о внутренней обшивке туалета, поскольку в холодно время года, вам будет несладко в таком помещении.

Преимуществом такого строения является то, что с ним вполне сможет справиться даже новичок. Внимание необходимо уделить стульчаку для дачного туалета, который лучше всего соорудить из древесины, для удобства сидения на нем.

Итоги

Подводя итог, можем сказать, что вариантов сооружения дачного туалета существует много. Для строительства вы можете выбрать любой материал, который вам по карману или в зависимости от фантазии. Кроме того, вы должны сами определиться с формой, типом и местом расположения конструкции на дачном участке.



9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

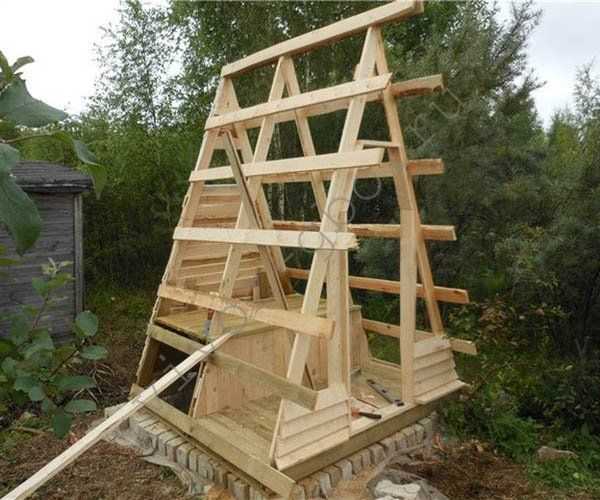

Дачный туалет типа Шалаш своими руками:устройство,материалы

Как правильно сделать туалет на даче своими руками

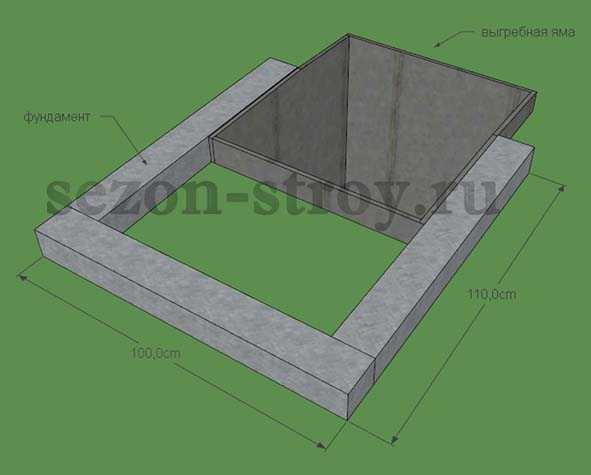

Первым делом выкапывают выгребную яму. С ней же строится и фундамент под дачный туалет. Для этого по бокам от ямы нужно выкопать лунки и засыпать в них слой песка толщиной в 10 см. после этого нужно установить туда бетонные блоки, если их нет, то можно воспользоваться тротуарным бордюром, как аналогом. Лунки должны быть на расстоянии не менее 1 метра друг от друга, причем находиться на равном удалении, образуя четкий квадрат. На каждый из блоков выкладывается два слоя рубероида. На этом, фундамент под туалет на даче своими руками можно считать готовым.

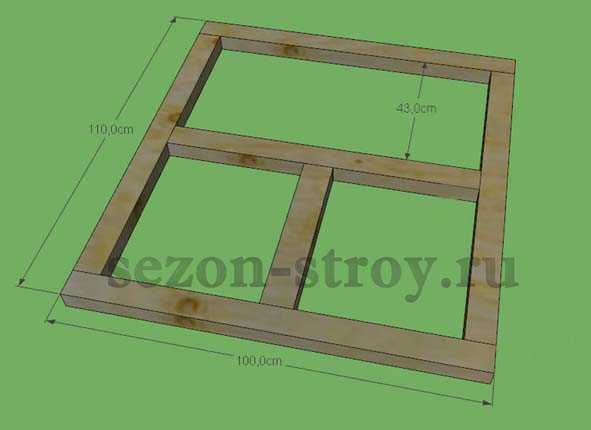

Каркас пола изготавливается из обрезных досок, а сам пол делается из половых досок, которые настилаются на каркас. Когда конструкция будет готова, то ее следует прокрасить антисептиком. Настил пола кладется на рубероид.

Задняя и передняя стенки конструкция сколачиваются отдельно.

Важно!

Многие монтажные операции производятся на месте, так что следует запастись ровной площадкой или расчистить участок на земле.

После создания стенок их требуется обшить вагонкой с внутренней стороны. После этого их требуется выставить ровно на пол и закрепить при помощи технологических досок. После этого нашивается доска обрешетка, которую после этого также нужно обшить при помощи пергамина.

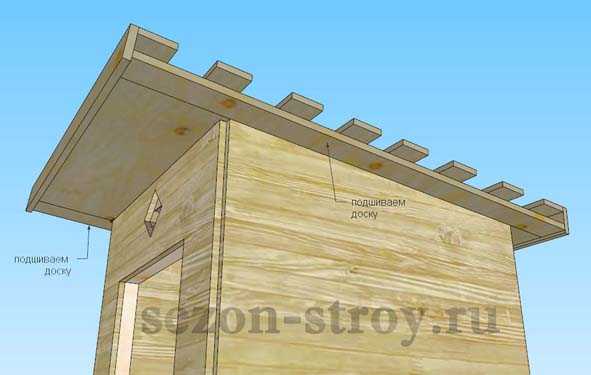

Крыша сколачивается из широких досок, около 1 метра, длиной в 1,7-1,8 метра. Изготовленное изделие монтируется непосредственно на переднюю и заднюю стенку конструкции. После монтажа крышу нужно накрыть оцинкованным гофролистом, которые крепятся к ней при помощи саморезов. После этих операций устанавливается конек, который также крепится при помощи саморезов. На блок двери крепятся петли, крючок или шпингалет, ручка, вертушка и прочие важные элементы. Сам проем оформляется при помощи наличника. В полу нужно сделать отверстие, расположенное над выгребной ямой.

vivoz-gbo.ru

Туалет на даче своими руками, чертежи и размеры

Туалет на даче – сооружение, важность которого находится на одном уровне с жильем, а в особые моменты, оно кажется самым важным зданием на всей планете. Поэтому облагораживание собственного участка часто начинается именно с постройки туалета. Далее рассмотрим чертежи туалета и как его построить своими руками.



Подготовительный этап: где и что будем строить

Где поставить дачный туалет?

Выбирая место для обустройства уборной своими руками, нужно обращать внимание на некоторые моменты и правила:

  • Он должен находиться не ближе, чем в 12 метрах от дома.
  • Если на участке есть колодец — дачный туалет должен быть расположен на максимальном расстоянии от него (не ближе 8 метров).
  • Если будет обустраиваться выгребная яма фильтрующего типа (часть ее содержимого уходит в землю), нужно определить уровень залегания грунтовых вод и не допустить их загрязнение.
  • Если на даче есть огород – поставьте дачный туалет недалеко от него. Такое месторасположение позволит надолго не отвлекаться от работы и не наносить грязь в двор или дом.

Важно! Если пренебречь безопасностью и содержимое туалета попадет в воду – это приведет к загрязнению водоемов и может закончиться острыми отравлениями людей.



Выбираем чертеж

Предполагается, что место для уборной на даче уже выбрано и остается определиться только с ее размерами и конструктивными особенностями.

Для начала нужно определиться с материалами, которые будут выбраны для строительства. Это может быть:

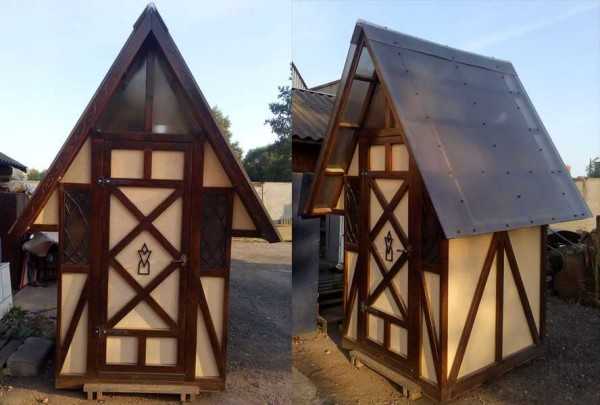

  • Поликарбонат. Для сооружений такого типа нужно выбирать непрозрачный материал.
  • Кирпич. Такой дачный туалет будет долговечный, но использование кирпича требует больших материальных вложений и обустройства прочного фундамента.
  • Дерево. Самый экологичный, экономичный и популярный материал, применяемый для обустройства туалетов.

Так как использование первых 2 материалов менее популярно, приведем чертежи деревянных туалетов.

Некоторые чертежи туалетов:

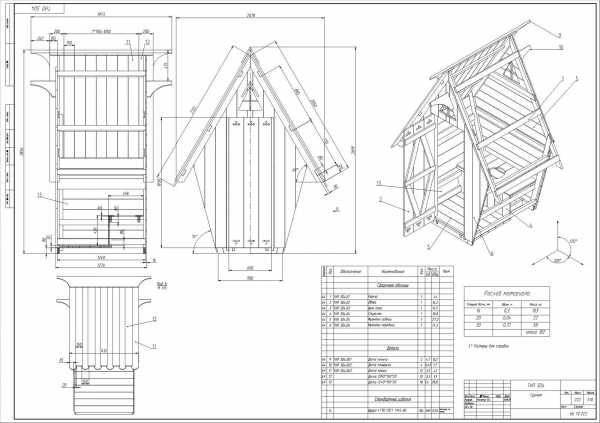

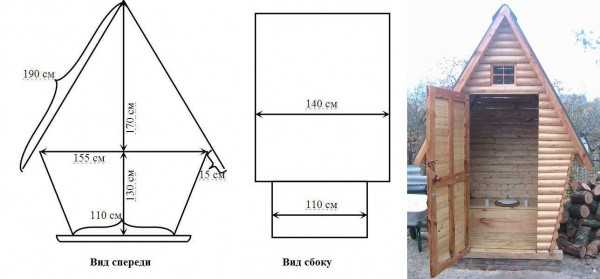

Чертеж — туалет «Шалаш»





Чертеж — туалет «Изба»

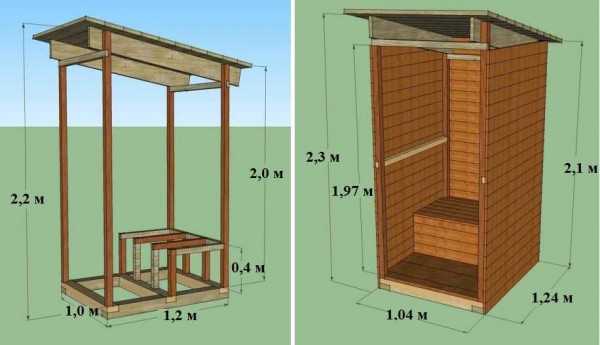

Чертежи туалета «Классической» формы



Этапы строительства туалета на даче

Для того, чтобы построить уборную своими руками, нужно четко следовать алгоритму проведения работы и правилам его сооружения.

Как сделать выгребную яму?

Как уже говорилось ранее, размеры и глубина ямы напрямую зависит от уровня залегания грунтовых вод. Если он позволяет, можно использовать яму фильтрующего типа – некоторая часть жидкости будет уходить в землю, что значительно продлит время службы туалета, без необходимости очистки ямы.

Но чтобы уберечь воду от загрязнений, можно использовать:

  • Железные емкости.
  • Пластиковые емкости.
  • Бетонные кольца.
  • Камень или кирпич, укрепленный арматурой и защищенный от проникновения и утечки влаги гидроизоляцией.

Самый долговечный и предпочтительный вариант – бетонные кольца, но сооружение такой выгребной ямы, невозможно осуществить своими руками.

«Стандартный» процесс сооружения ямы происходит так:

  • Роется яма. Ее примерные размеры: 1х1х2.5 м.
  • Дно заливается бетоном.
  • Утепляются стены. Этот процесс может осуществляться с помощью сплошной кладки кирпичом или установки опалубки, после которого будет сделано полное бетонирование стен.

Важные моменты:

  • Использование кирпича при обустройстве выгребной ямы обязательно должно сопровождаться гидроизоляцией. На него будут действовать агрессивные вещества и без защиты он за быстрое время начнет разрушаться.
  • Перед тем как построить уборную своими руками, предусмотрите наличие выгребного люка. Его лучше размещать сзади туалета. Он позволит производить выкачивание жидкости, без необходимости заведения трубы внутрь туалета.
  • Дно ямы должно иметь уклон в сторону выгребного люка. Это позволит более качественно проводить очистку ямы.
Чертеж выгребного люка



Как сделать кабинку?

Сооружение кабинки происходит следующим образом:

  • Фундамент. Вне зависимости от используемого материала для сооружения, нужно сделать хоть небольшой фундамент ленточного типа (даже когда сортир деревянный). Нужно учитывать, что сам каркас должен быть смещен – установлен не прямо над ямой, а со сдвигом.
  • После того, как бетон затвердел, проводится его гидроизоляция. Для таких целей может быть использован рубероид или обмазочные средства (битум и т. д.).

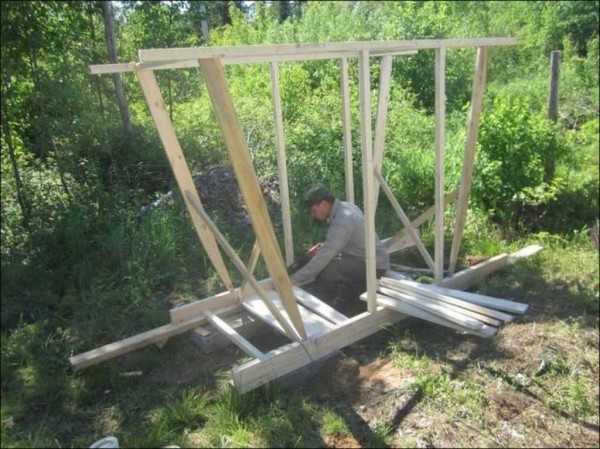

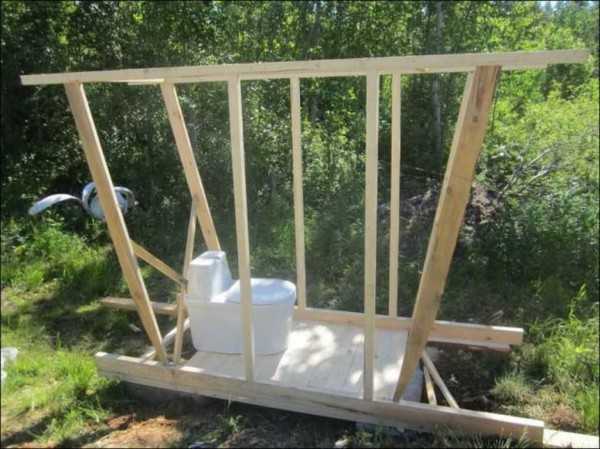

  • Берется брус собирается рама для каркаса.
  • Сам каркас будет иметь вид нескольких скрепленных между собой прямоугольников.
  • Сразу нужно собрать и подиум для сиденья. Он должен быть размещен по всей ширине и прикреплен к боковым элементам каркаса – это позволит укрепить общую конструкцию.

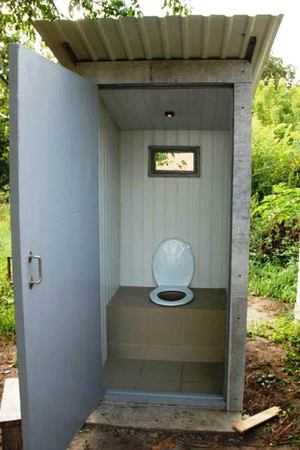

  • Когда деревянный каркас собран, его полностью обшивают вагонкой или досками.
  • На верх каркаса набивается решетка из планочек, она покрывается рубероидом и сверху кладется шифер.
  • На последнем этапе прикрепляют двери и обрабатывают материал различным пропитками.

Обратите внимание. При обшивке каркаса соединяйте элементы таким образом, чтобы шип нижнего заходил в верхний. Такой способ соединения позволит защитить стыки конструкции от проникновения влаги.



Как сделать вентиляцию и утепление?

Обеспечить вентиляцию – очень важный момент при сооружении уборной на даче. Если этого не сделать – неприятный запах и образующиеся в подобной среде газы, будут выходить в дачный туалет.





Для того чтобы соорудить вентиляцию, возьмите обычную трубу из пластика и заведите в яму (будет достаточно 15-20 см). Верхний конец нужно вывести примерно в 50-80 см над крышей и защитить его от проникновения осадков с помощью небольшого навеса, который легко делается своими руками из листа жести. Трубу можно пускать как возле внутренних, так и возле внешних стен сортира.

Чертеж размещения основных элементов уборной



Что касается утепления туалета, то при его осуществлении нужно:

  • Выбрать способ монтажа. Рекомендуется выбрать внутренний. Это позволяет сэкономить на материалах и выполнить работу своими руками даже человеку, делающему это впервые.
  • Выбрать тип материала. Оптимальный вариант в плане цена-качество – минвата. Достаточно выбрать материал шириной до 70 мм. Для сооружения небольших размеров этого будет вполне достаточно.
  • Утеплить дачный туалет. Это сделать с помощью утеплителя и голых рук нереально. Попутно нужно купить пленку для гидроизоляции, рейки, крепления, гипсокартонные листы и средство для шпатлевки (с его помощью нужно обработать стыки).

Последовательность утепления:

  • Работа начинается с монтажа реек на стены с интервалом в 0.5 м.
  • Теперь нужно прикрепить к обрешетке утеплитель с помощью саморезов и покрыть его пленкой.
  • Следующий этап – подготовка поверхности к монтажу гипсокартона. Для этого монтируются профили из металла на утепленный деревянный слой, поверх пленки.
  • На профили крепится гипсокартон и его стыки закрываются шпатлевкой. Далее стены и потолок можно отделать любым выбранным материалом.

Перед утеплением стен проведите проводку, если есть необходимость в ней и ее скрытии под отделочными материалами. Также продумайте освещение. Альтернативным освещением могут послужить светодиодные лампы или варианты, заряжающиеся от солнечного света.

Как сделать стульчак для туалета?

Перед тем, как делать стульчак, нужно определиться с его задачами:

  • Гигиеничность. Его поверхность должна легко поддаваться очистке и мойке. Для этого можно деревянные поверхности обрабатывать специальными пропитками или установить пластмассовые элементы.
  • Удобство. Времяпровождение в таком сооружении не должно вызывать дискомфорта. Максимального удобства можно добиться, правильно подобрав высоту и форму «трона» (так частенько называют стульчак).
  • Прочность. Нужно учитывать, что на каркас может воздействовать большая нагрузка. Он должен ее выдерживать. Для сооружения каркаса выберите брус более 5х5 см. Доски, используемые для обшивки стульчака, не должны быть тоньше 0.2 см.

Форма стульчака:

  • Стандартный вариант – прямоугольный. Сооружается прямоугольная конструкция и соединяется с боковым и задним каркасом. Затем она обшивается и вырезается отверстие. Поверхность желательно обработать специальными средствами. Для повышения удобства можно сверху установить пластмассовый стульчак от унитаза.
Стандартный вариант стульчака



  • Треугольный — направлен острым углом в сторону входа. Конструкцию вливается в каркас задней стенки. Такой вариант более удобен для некоторых людей при сидении.
  • Турецкий. Возможно обустройства туалета и без использования стульчака. В полу просто проделывается отверстие. При такой конструкции об удобстве говорить не приходится, но экономия материалов и улучшенная гигиеничность налицо.
  • Унитаз. Встречаются туалеты, когда вместо стульчака устанавливают обычный унитаз. В таком случае нужно рассчитать нагрузку на пол и предусмотреть его крепление.

Туалет на даче – простое сооружение, которое может построить каждый своими руками. При этом нужно правильно подобрать место его расположения и чертеж, работа по которому выполняется без отклонений.

jsnip.ru

Как построить дачный туалет своими руками.

Тема сегодняшней статьи как построить дачный туалет своими руками. В качестве уличного удобства наш выбор пал на туалет с выгребной ямой. О том, как правильно обустроить выгребную яму я расскажу в следующий раз, а сегодня заострим внимание на туалетной кабинке, как говорится «голове» дачного туалета.

Немного лирики. Каждый из нас, как  человек цивилизованный, стремиться сделать свой быт более комфортным. Избалованные городскими условиями проживания, мы неохотно привыкаем к спартанским реалиям загородного участка. Из-за отсутствия элементарных условий — таких как душ, а  тем более туалет, дачное проживание становиться порой затруднительным. Вот и приходиться, как-то выходить из сложившейся ситуации. Сегодня одну из таких задач, а именно устройство дачного туалета, мы с вами решим.

Прежде чем, приступить к постройке, сначала необходимо определить  глубину залегания грунтовых вод, для этой цели лучше вызвать специалиста. Затем выбираем место под строительство, как это сделать я писал здесь.

Основной материал, который мы будем использовать для строительства – это дерево. Заранее подготавливаем брусок сечением 50х50 мм, либо 40х40 мм, ну естественно сухой. Закупаем доску, которой будет  обшивать наш туалет, в данном случае это имитация бруса, внешне напоминает большую вагонку толщ 20 мм. В качестве обшивки для стен можно применять другой материал, например блок-хаус, либо обычную  вагонку и т.п. Так же приобретаем наличник и деревянный уголок. Из инструмента нам понадобиться  шуруповёрт, электролобзик, электропила, хотя можете воспользоваться простой ножовкой, ну и конечно уровень, рулетка и карандаш.

Туалет будет иметь классическую форму «скворечник», со следующими размерами по каркасу 100 см – ширина, 110 см – глубина, и 210 см — высота.  Размеры можете делать на своё усмотрения, увеличивать или уменьшать. В качестве кровельного материала подойдёт обычный шифер, мягкая кровля, металлический профлист, мы же выбрали ондулин. Он не подвержен коррозии, надёжен, не вызывает особых сложностей при  монтаже. В качестве унитаза будем строить классический прямоугольный постамент, такая конструкция испытана годами.

Этапы строительства дачного туалета. Подробный чертёж.

1. Заранее подготавливаем яму. Делаем небольшой фундамент в виде буквы «П».

2. Собираем нижний каркас — дно туалета, по следующему чертежу.

3. Между фундаментом и деревянным каркасом прокладываем изоляцию — рубероид.

4. Прикручиваем днище к фундаменту на анкерные болты. Так мы закрепим постройку и предотвратим заваливание.

5. Настилаем пол, используем сухую доску толщиной от 30 до 50 мм – полы должны быть крепкими. Крепим доску на саморезы.

6. Из бруска собираем передний каркас по следующий схеме.

7. Собираем задний каркас дачного туалета.

8. Выставляем готовые каркасы на днище, выравниваем края. Скрепляем передний и задний каркасы между собой. Крутим дополнительные бруски.

9. Делаем постамент – место для сиденья. Собираем его по следующей схеме. Высота постамента — 45 см.

10. Оставляем постамент в покое, к нему мы ещё вернёмся немного позже. Приступаем к обшивке каркаса, для этого используем имитацией бруса. Зашивать начинаем снизу вверх. Имитация бруса выполнена по технологии шип-паз. Начиная обшивку, следим, что бы шип доски был направлен вверх, а паз направлен вниз. Это предотвратит ‚ скапливание влаги в пазе. Доску крепим на гвозди или саморезы. Вырезаем окошко.

11. Возвращаемся к постаменту. Зашиваем. Для удобства приобретём стульчак с крышкой, как на обычном унитазе. Прикидываем примерное расположение, очерчиваем внутреннюю дырку стульчака. Вырезаем дырку электролобзиком.

12. Приступаем к крыше, собираем и подшиваем поэтапно, как показано на фото.



13. Собираем дверь, обшиваем, сажаем на петли.



14. Закрываем дверные щели наличником. Он так же служит ограничителем хода двери  внутрь туалета.

15. Красим туалет пропиткой для дерева внутри и снаружи. Это предохранит древесину от жучка плесени, внешних атмосферных воздействий. Поверх пропитки можно пройтись  лаком.

16. Кроем крышу. Для этого нам понадобиться 2 листа ондулина. Закрепляем его на специальные гвозди. Прикидываем размеры, отрезаем лишнее.

17. Теперь вешаем фурнитуру: ручки, шпингалет, стульчак.



Туалет готов!!!

Можно так же сделать свет в туалетной кабинке, повесив такой  вот фонарик на батарейках, включается от нажатия. Удобно, особенно в тёмное время суток.

Теперь, когда вы научились строить дачный туалет своими руками пора задуматься и о строительстве душа для этого нужно прочитать статью про душ. А так же советую посмотреть книгу Практичный летний душ и туалет на даче — Доброва Е.В.,много полезного касательно вопроса строительства туалета на даче.

sezon-stroy.ru

Построить туалет своими руками: чертежи, размеры

Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Содержание статьи

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

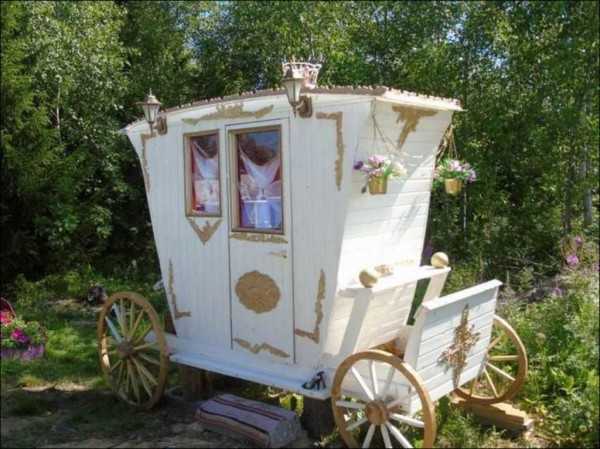

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

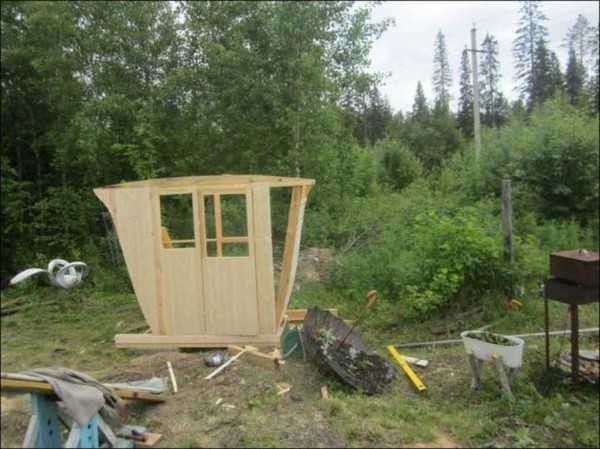

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

stroychik.ru

Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

dekormyhome.ru
