Как подключить трубку домофона в квартире самостоятельно?
Наличие домофона давно стало непременным условием обеспечения комфорта современной квартиры. Основным назначением этих устройств является предоставление возможности хозяевам жилья принять вызов от посетителей и дистанционно открыть двери. Домофоны оказались намного более удобными, чем устаревшие кодовые замки. Выясним, как подключить трубку квартирного домофона самостоятельно.
Типы современных домофонов
Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

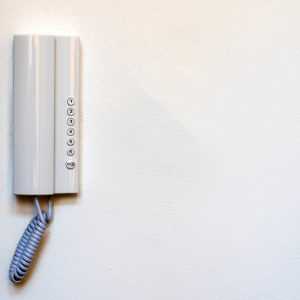

- Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

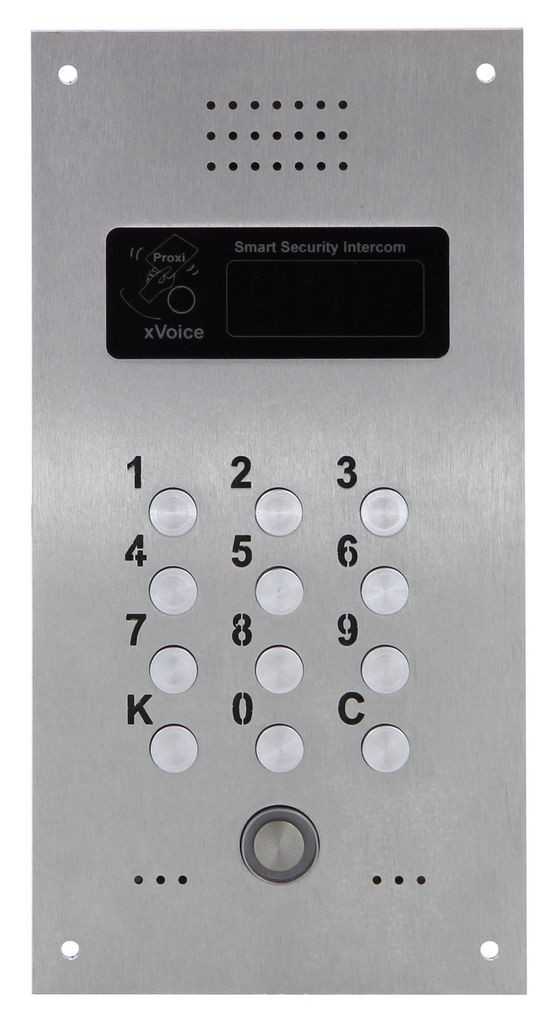

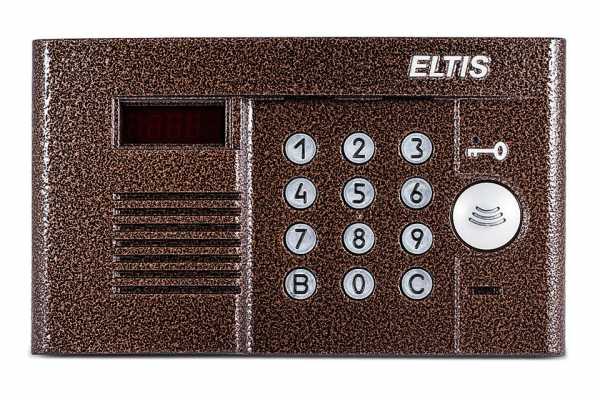

- Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.
- Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.
- Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.
В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.
Важно! Для цифровых и аналоговых моделей используются приемные аппараты различных типов. Перед приобретением подобного устройства следует обязательно выяснить, какой вид установлен в подъезде.
Цифровой домофон
Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.
Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.
К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.
Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы. При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов.
Внимание! В случае ошибки при подключении цифровой трубки или короткого замыкания в подводящих проводах могут возникнуть неполадки в работе системы.
В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.
Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.
Аналоговый домофон
Аналоговые установки используют координатно-матричное подключение и работают по принципу телефонной АТС. Дополнительным элементом такой системы является коммутатор, в котором осуществляется обработка и анализ сигнала, а также перенаправление его конкретному абоненту.
Для подключения домофонной трубки к коммутатору используются две шины. Контакты первой из них (D0–D9) соответствуют десяткам, а второй (E0–E9) – единицам. Таким образом, чтобы подключить домофон к квартире, номер которой, например, 74, нужно:
- подсоединить проводник от положительной клеммы абонентской трубки к контакту, соответствующему номеру 7 на шине десятков;
- проводник, примыкающий к отрицательной клемме, – к контакту, соответствующему номеру 4 на шине единиц.
В рассмотренном варианте подключения использовался аппарат, рассчитанный на обслуживание до 100 абонентов. Существуют модели, способные работать с большим числом номеров, однако их принцип действия ничем не отличается от рассмотренного выше.
Если номера квартир, находящихся в подъезде, не позволяют выполнить подключение, установщиком производится перепрограммирование панели управления со смещением номеров на определенное число (например, от каждого необходимо отнять 84). В таком случае возникает некоторая сложность при подключении, поскольку без консультации специалиста, выполнявшего монтаж домофона в подъезде, трудно выяснить величину смещения.
Порядок подключения
Последовательность действий будет такой:
- На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
- Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
- После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
- Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.
Важно! При несоблюдении полярности во время подключения аппарата координатно-матричной системы может быть нарушена работа устройств всего подъезда.
Таким образом, установка трубки домофона не представляет особой сложности. Однако перед тем как приступить к выполнению подобных работ своими руками, важно определить тип и марку используемого устройства, а также расположение коммутатора и схему подключения абонентов.
mr-build.ru
Как подключить трубку домофона Визит: схема подключения, причины неисправностей
Просмотров: 21 097
На сегодняшний день высокую актуальность имеет вопрос защиты собственного жилья от нежелательного проникновения посторонних людей. Для этой цели разработано много различных электронных и механических приспособлений, которые защищают вход в здание от непрошеных гостей. Одними из наиболее эффективных систем доступа к объектам являются домофоны. У пользователей широкую популярность получили домофоны Визит, как устройства, которое просты в эксплуатации, высоко-надежны и долговечны.
В большинстве случаев домофонные системы устанавливают специальные компании, специализирующиеся на продаже и установке систем доступа на жилые или промышленные объекты. Но бывают случаи, когда можно произвести обслуживание домофона и самостоятельно. Например, когда нужно подключить трубку домофона – эта процедура не является сложной и может быть реализована обычным пользователем. Как подключить трубку домофона Визит и будет рассказано ниже.

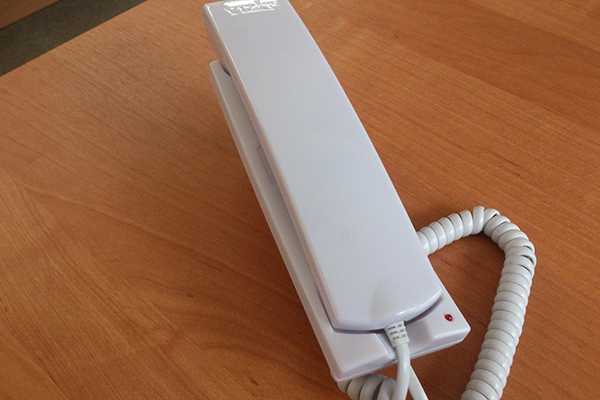

Самая простая переговорная трубка домофона Vizit
Устройство трубки домофонов Визит
Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем. Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:
- звуковой вызов владельца квартиры;
- поддержка дуплексной связи между владельцем квартиры и посетителем;
- управление кнопкой открывания электромеханического замка входной двери;
- управление громкостью вызова.
Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:
- корпус трубки;
- кнопка для переключения громкости вызова;
- кнопка для открывания замка;
- динамик и микрофон;
- электронная плата управления;
- держатель трубки.

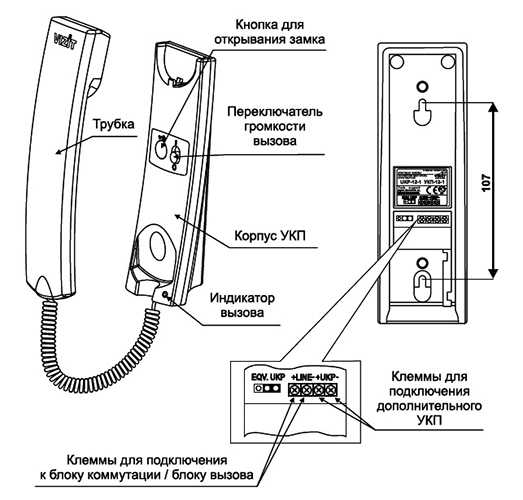

Конструкция трубки домофона Vizit
Схема подключения трубки Визит
Несмотря на то, что домофонные устройства переговоров отличаются высокой надежностью, случается так, что они выходят из строя по тем или иным причинам. Чтобы самостоятельно произвести замену трубки, имея домофон Визит, схема подключения трубки будет следующей.
- Изначально производится подключение квартирного переговорного устройства к линии системы домофона. Важно соблюдать полярность, подключая коммутационный кабель.
- После этого производится закрепление держателя трубки на стене или иной вертикальной плоскости с помощью монтажных шурупов, которые идут вместе с комплектом трубки.
- Далее можно подключить и само устройство к ее держателю – для этого используется коммутационный кабель, имеющийся в комплекте. Он соединяет трубу с ее держателем.
- С помощью переключателя установки громкости можно отрегулировать уровень вызывного сигнала.
- Кнопка открывания электромеханического замка будет применяться для открывания входной двери, чтобы запустить гостя в дом.

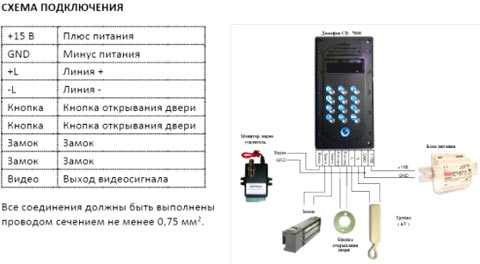

Пример схемы подключения трубки домофона
Возможные поломки трубки домофона Визит
В процессе использования домофонного устройства могут случаться различные поломки, большинство из которых можно устранить самостоятельно. К основным поломкам, которые наиболее часто встречаются в домофонных трубках, относится:
- не функционирует кнопка открывания электромеханического замка входной двери;
- отсутствует слышимость одной из сторон переговоров;
- западает язычок переговорной трубки;
- присутствует разрыв кабеля, соединяющего телефонную трубку с ее электронным блоком, расположенным внутри держателя.
Как видим, в процессе эксплуатации могут случаться различные поломки переговорной трубки, которые достаточно легко устранить самостоятельно.
Если на двери установлен домофон Визит, а трубка не открывает дверь вероятнее всего, что сломалась кнопка открывания входной двери. Эта поломка может быть связана с выходом из строя специального микроэлектронного переключателя, располагаемого на электронной плате трубы. В этом случае нужно либо заменить этот переключатель, либо приобрести новое переговорное устройства и установить его взамен старого.
Если в процессе дуплексной связи плохо слышно или вообще не слышно одну из сторон переговоров, то вероятнее всего, что вышли из строя динамик, либо микрофон трубки. Чтобы самостоятельно заменить эти элементы нужно подобрать аналогичные динамик/микрофон с теми же рабочими характеристиками, которые были в трубке изначально. Если самостоятельно это сделать трудно, то лучше всего приобрести готовую трубку и установить ее вместо сломавшегося устройства.
В том случае, когда западает язычок трубки, проблему легко решить, разобрав блок держателя устройства и подогнув соответствующий пластиковый держатель кнопки, предварительного разогрев его с помощью паяльника или другого обогревательного прибора.
Когда выявлен разрыв в коммутационном кабеле, его легко заменить, купив новый кабель с соответствующими разъемами. Чтобы корректно работала трубка домофона Визит, инструкция предупреждает о важности соблюдения полярности подключения устройства. Если не соблюсти полярность, то возможен сбой в работе всей системы домофона Визит.
Заключение
Домофоны Визит – это высоконадежные устройства, которые хорошо функционируют в разных эксплуатационных условиях и отличаются высокой отказоустойчивостью. Если же, используя домофон Визит, неисправности трубки избежать не удалось, то можно постараться починить ее самостоятельно, используя перечисленные выше рекомендации. Когда человек не уверен, что может починить трубку самостоятельно, можно обратиться к специалистам, которые осуществляют техническое обслуживание домофонных систем. Квалифицированные мастера проведут осмотр сломавшегося устройства, и сделают выводы, подлежит ли трубка ремонту, или ее следует заменить новым устройством. Учитывая, что цена трубки не столь уж высока, в большинстве случаев, если поломка достаточно серьезная, рекомендуется установить новое устройство, которое прослужит длительный срок, и не будет причинять пользователю неудобств в использовании домофонной системой.
bezopasnostin.ru
Подъездные домофоны: принцип подключения к квартире
Подъездные домофоны — приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях. Это устройство подключается к электросети дома или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.
Существующие виды подъездных домофоновЭто возможно благодаря расширенным функциям домофона.
Вернуться к оглавлениюСодержание материала
Принцип действия домофона
Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:
- Если входит в подъезд тот, кто проживает в доме, то он открывает замок при помощи брелка, или набирает цифровой код на цифровой панели;
- Приходит гость, но набирает число квартиры, жмет кнопку вызова. Хозяева квартиры получают сигнал, и идентифицируют гостя по видеосвязи или по голосу. Затем владелец квартиры нажимает кнопку, которая разблокирует магнитный замок. Электросигнал поступает на панель у подъездной двери, и она открывается. Есть дешевые модели домофонов, которые не могут открыть дверь из квартиры, и приходится спускаться к подъездной двери для ее открытия, но такие модели не используются в последнее время, так как они не удобны.
Устройство многоквартирного домофона
Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.
Схема подключения домофона в многоквартирном домеДомофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.
Вернуться к оглавлениюМарки домофонов и количество абонентов
Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.
Различные марки домофоновНе так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.
Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:
- Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
- Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

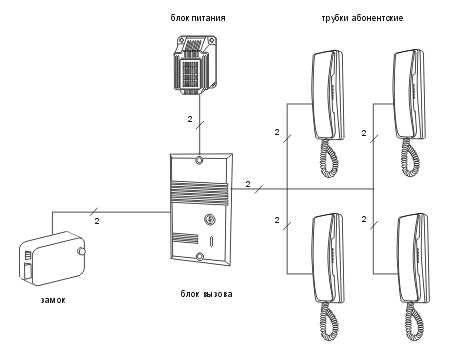

Схема подключения цифрового домофона
- Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.
Какая есть индикация гостей у домофонов
Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.
Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

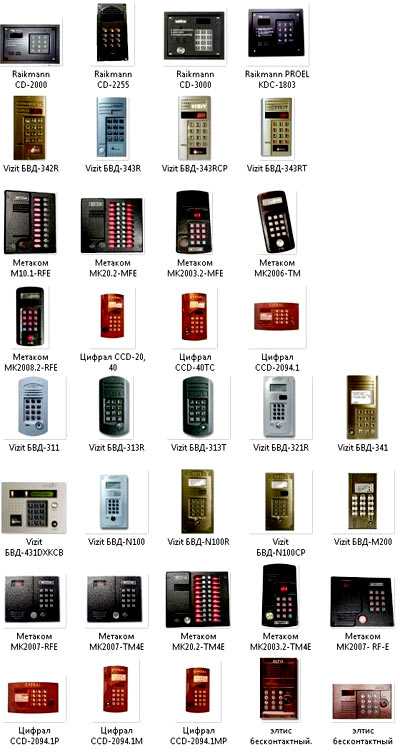

Производители устройств
Метаком
Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.
Так выглядит домофон МетакомУстановка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:
- на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
- двери открываются ключом;
- можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
- простое обслуживание, установка и перепрограммирование.
Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.
Vizit
Производители разработали недорогие и качественные домофоны Vizit.
Домофоны VizitВнешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.
Cyfral
Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.
Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.
При подключении домофонов Cyfral, нужно правильно его запрограммировать.

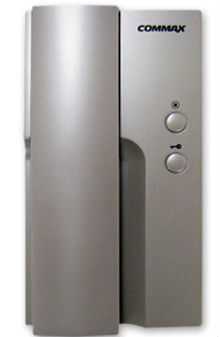

Commax
Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

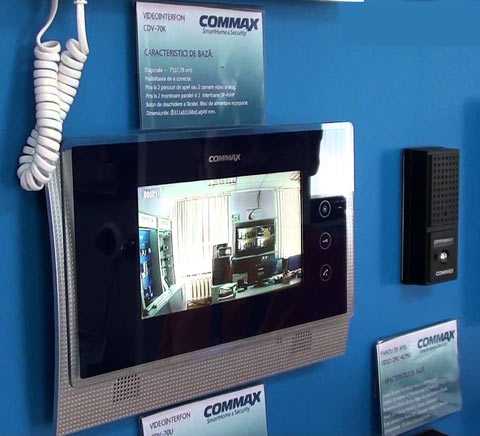

Комплектация видеодомофона Commax- вызывная панель с камерой;
- монитор;
- электрический замок.
Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:
- может быть монохромным или цветным;
- может оснащаться трубкой, или громкой связью;
- есть комплекты с датчиками движения;
- есть функция фотосъемки или видеозаписи, с сохранением данных.

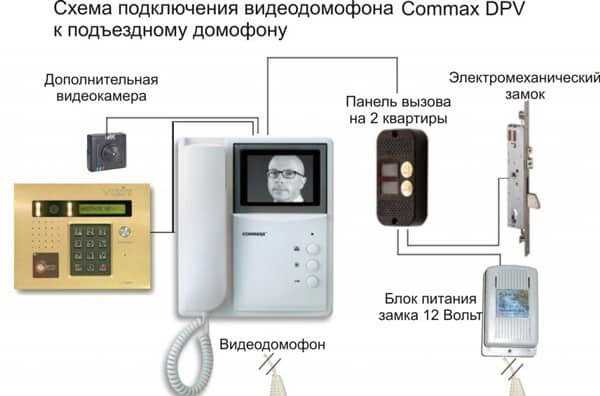

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.
Схема подключения домофона через блок сопряженияВернуться к оглавлениюКак подобрать домофон
Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту. На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.
Главные нюансы при выборе
Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:
- Фирма-наладчик обязана владеть знаниями и опытом в этой сфере.
- Компания-производитель должна учесть акклиматизационные условия.
- Корпус обязан быть антивандальным, при этом уровень защищенности самый высокий.
- Домофон с записью, детекторами или инновационными деталями, которые сложны в монтаже, должны характеризоваться стабильностью при колебании электропитания.
- У установки должен быть сертификат.
- Наличие руководства по монтажу и эксплуатации.
- Допустимость покупки единичных деталей при неисправности.
- Гарантийный срок и наличие обслуживания системы.
- Выбрать аппаратуру с подходящим числом блоков.
- Степень охраны. Например, двухуровневая защита учитывает установку 1-го блока на подходе к объекту, а другого конкретно около двери. Можно смонтировать единые системы домофонов.

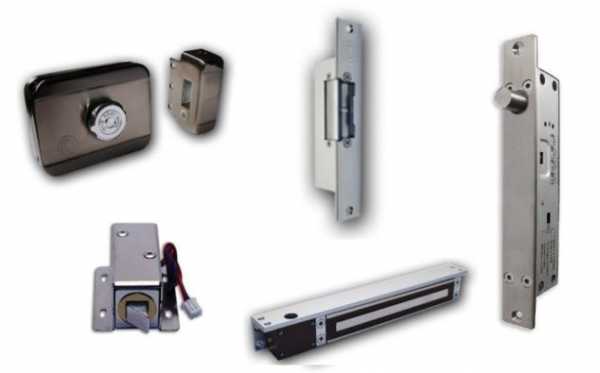

- Тип замка, применимый в домофоне: механический или магнитный.
Схема подключения домофона с магнитным замком
- При подборе видеодомофона надлежит концентрировать внимание на обзоре, наличие подсвечивания ночью.
Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:
- максимальный вес двери, какую может выдержать элемент;
- смотря где, будет использоваться;
- регулировка системы соответственно сезону;
- вероятность применения в разных погодных ситуациях;
- простота программного обеспечения, а также перепрограммирования.
Видео инструкция по выбору домофона.
Вернуться к оглавлениюПодключение и настройка
Видеодомофоны обычно находятся в новостройках, Живущие в старых постройках обыватели, обладают аудиодомофонами, для них рекомендовало два вида установки видеодомофона на жилплощади:
- видеодомофоны с подключением к подъездному домофону;
- монтаж устройства соединения обычного аппарата вместе с видеодомофоном.
Подсоединение совершается при помощи 4-х проводов. Предупредительный шнур подключается к гнезду монитора, на котором впоследствии будет производиться видеозапись. Важно не перепутать провода. Если производите самостоятельную установку, то сначала внимательно ознакомьтесь со схемой и инструкцией.
proekt-sam.ru
Цвет проводов в домофонной трубке. Как самому подключить трубку домофона в своей квартире
Домофонная система обеспечивает связь между посетителями помещения и его хозяевами. Она состоит из двух основных деталей: вызывной панели и трубки домофона.
За счет их взаимодействия обеспечивается связь между гостем и владельцем помещения. Вызывная панель монтируется чаще всего на двери подъезда, а установка трубки домофона осуществляется непосредственно в квартире.
Домофон трубка — виды
Домофон для домашнего пользования имеет стандартный набор: микрофон, динамик и панель управления. Оснащенность трубкой домофона позволяет общаться абонентам без нажатия и удерживания специальных кнопок или их комбинации.
Установка трубки позволяет начать разговор, лишь подняв ее. Подставка для трубки со специальными крепежными элементами дает возможность установить домофон в удобном месте. Есть модели оснащенные не только кнопкой открывания двери, но и регулировкой звука и световым индикатором.
Классифицировать трубки домофона можно по двум признакам: по типу адресации и виду связи.
Тип адресации зависит от количества монтируемых проводов, соединяющих домофон на двери и трубку в квартире:
- Координатно-матричный (аналоговый) домофон. В данном случае количество подключаемых кабелей к панели устройства равно количеству квартир в подъезде.
- Цифровое устройство. В данном случае подключение трубок для домофона проходит через линии провода, отходящих от единого кабеля.
По виду связи домофоны делятся на два вида:
- Аудио — связь абонентов осуществляется за счет передачи звуковых сигналов.

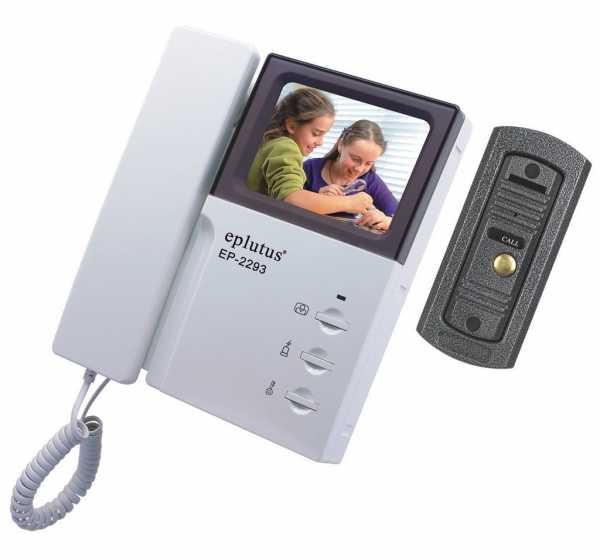

- Видео позволяет не только слышать, но и видеть абонента за счет установленной видеокамеры на панели вызова и монитора на домофоне в квартире . Такой вид домофонов в свою очередь делится на монохромные (черно-белые) и цветные модели.
Также есть еще два вида трубок устройства: беспроводные и IP-трубки. позволяет не прокладывать кабель в квартире, тем самым избавиться от надобности долбить стены. Установка такой трубки намного дешевле и проще — нужна лишь розетка в 220 Вольт и немного времени на подключение.
Беспроводной домофон позволит переносить трубку в любую часть квартиры и пользоваться ею, не находясь лишь в одной комнате. Вариантом беспроводной модели является радио домофон. Отличается он наличием базы и необходимостью прокладки проводов.
IP-домофон для осуществления связи использует актуальную локальную сеть. Такая сеть прокладывается еще в стадии закладки фундамента и чаще всего используется при строительстве элитного жилья. Такие домофоны интегрируют с другой цифровой техникой в систему «Умный дом». Это дает возможность управлять дверными замками дистанционно — с планшета, компьютера или телефона.
Цена трубки домофона зависит от модели и ее назначения. Самые распространенный аудио модели стоят в среднем от 150 до 800 руб, видео домофоны — от 4000 руб за простую модель и более 10000 руб за наличие цветного экрана, встроенной памяти и функции hands free.
Аналоговая или цифровая? Самым главным критерием при выборе трубки домофона является тип устройства, который используется в доме или подъезде.
Какой устройство используется можно узнать с помощью специалиста или самостоятельно, вскрыв старое абонентское устройство в квартире (трубку). Стоит лишь посмотреть есть ли на плате перемычки кодирования квартиры, тогда это цифровой домофон, в другом случае — аналоговый.
Аудио или видео домофон? Установка видео устройства позволит не только слышать голос посетителя, но и видеть его. Это обеспечит более высокую степень безопасности. Блок памяти в домофоне позволит сохранить фото или видеозапись посетителей, приходивших в отсутствии хозяев.
Однако в многоквартирных домах по причине экономии чаще всего производят установку аудио домофона, и тогда выбора нет. Для частного жилья лучшим выбором будет видео домофон.
Как правильно выбрать домофон трубку в квартиру — видео
Этапы монтажа
Устройство трубки домофона довольно простое, но ее подключение и установка в случае аналогового устройства потребуют некоторых знаний и навыков.
- На первом этаже или в подвале находится щиток с коммутатором, который обеспечивает работу домофона и аналогового и цифрового видеонаблюдения. Его надо открыть. Устройство подключается несколькими кабелями: шинами десятков и единиц.
- Выявить среди проводов шину десятков. Определить ее можно по подключению к кабелю нескольких квартир с одним и тем же номером десятка на данном этаже.
- Определить шину единиц. Найти ее можно, рассмотрев провода на этаже, где есть квартира с такой же цифрой единиц в номере.
- Осталось только провести подключение трубки домофона проводами, ведущими непосредственно в квартиру. При этом стоит обязательно соблюдать полярность проводов: к плюсу подключается шина десятков, к минусу — единиц.
Подключение трубки цифрового типа осуществляется непосредственно в квартире. Надо разобрать старый аппарат, посмотреть, как запрограммирована микросхема джамперами (перемычками) на номер квартиры. Воспроизвести это кодирование на новый домофон трубку. Спуститься вниз и проверить работу домофона.
В принципе, на этом подключение трубки закончено и остается только установить ее на нужном месте в квартире. При желании можно не проводить все работы самостоятельно, а вызвать мастера по установке домофонов.
Опытный специалист сможет провести подключение быстро и качественно, дать дельные советы и установить бесперебойную связь устройства . Установка в квартире трубки домофона и ее подключение специалистом будет стоить примерно 1200 руб для аудио домофона и 3500 руб для видео домофона.
Многие современные комплекты обладают рядом функциональных возможностей, предполагающих облегченное пользование домофонной системой.ООО «СВМ»
Поскольку аудиотрубка является составной частью приемной панели, то она монтируется вместе с ней. Есть простые комплектации, где помимо остальных составляющих есть переговорное устройство на специальном держателе и кнопка открытия двери. Держатель крепится к стене, на него подвешивается прибор для переговоров. Данный аппарат имеет ограниченные функции, стоит гораздо дешевле более сложных устройств. Установка трубки домофона в квартиру предполагает отсутствие проблем со спуском вниз или выходом на улицу для открытия входной двери в подъезд, калитки.
Многие современные комплекты обладают рядом функциональных возможностей, предполагающих облегченное пользование домофонной системой. К примеру, существуют панели с громкой связью. Лучше заранее подумать о том, что при наличии громкоговорителя нужна и аудиотрубка. Видеодомофон оснащен монитором, позволяющим отслеживать ситуацию у двери. Такой комплекс более эффективен для опознания гостя и мониторинга потенциально опасных событий, своевременного экстренного вызова помощи. Панель ответа может содержать в себе программу по измерению температуры в помещении, трансляции времени, даты. Все это делает возможным установка трубки домофона в квартиру.
www.cok24.ru
Установка домофона, трубки домофона в квартире своими руками в СПб: цена
Установить самостоятельно домофон в квартире — задача не из легких. Но она вполне доступна для исполнения. Главное в этом деле — четкое следование инструкции. Тогда получится сделать все качественно и существенно сэкономить средства на профессиональной установке.
Оглавление: 1. Как выбрать комплект домофона для установки? 2. Определение места трубки в доме и прокладка кабеля 3. Установка трубки домофона 4. Установка уличной панели вызова 5. Установка трансформатора (в случае необходимости) 6. Меры предосторожности 7. Электропровода 8. Электрическая защита 9. Дельные советы 10. Организация видеонаблюдения
В первую очередь нужно подготовиться к монтажу — собрать необходимый комплект инструментов и расходных материалов.
Потребуются:
- нож;
- отвертка;
- дрель с насадкой для штробления;
- плоскогубцы;
- инструмент, чтобы снять изоляцию с провода.
Также нужны будут:
- изоляционная лента;
- дюбеля и саморезы;
- алебастр;
- шпатлевка;
- экранированная витая пара;
- и пара резиновых перчаток.
Ну и, конечно, понадобится собственно установочный комплект оборудования.
Как выбрать комплект домофона для установки?
Самый простой вариант подобного оборудования — набор, состоящий из трубки и вызывающего устройства. И то, и другое типа «аудио». Также можно выбрать для самостоятельного монтажа видеодомофон, в который входят аудиотрубка, база с экраном и видеоглазок, монтирующийся на входную дверь в квартиру или частный загородный коттедж.
Задача № 1 при установке любого домофона — в четкой последовательности подключить внутренние жилы кабеля, согласно их цветовой маркировке.
Для самостоятельной установки, конечно, больше всего подходит наиболее простое из предлагаемых изделий. И если речь идет о монтаже домофона в подъезде многоэтажного многоквартирного дома, то нет смысла ставить что-то дорогое, «навороченное». Хотя решение об установке домофона принимается всеми жильцами и можно собрать приличную сумму на покупку современного дорогостоящего оборудования, вряд ли его установка будет оправдана. В этом случае решающими являются другие факторы — интенсивность эксплуатации, возможное (а в некоторых районах весьма вероятное) вмешательство вандалов и пр.
Таким образом, установка недешевого видеоустройства целесообразна только для жильцов элитных домов и загородных коттеджей.
Схема эксплуатируемого видеоустройства в этом случае:
Определение места трубки в доме и прокладка кабеля
Трубку можно установить практически в любом месте квартиры или частного дома. Но выбирать нужно самое удобное расположение, исходя из следующих параметров:
- звук домофона должен быть хорошо слышен;
- до трубки надо добираться максимально быстро.
Традиционно таким местом является холл или прихожая. И переговорное устройство с видеоэкраном устанавливается на стену рядом с входной дверью.
Самым трудоемким этапом монтажа оборудования своими руками является прокладка кабеля. И в первую очередь необходимо отыскать нужный конец провода, который идет от аудиовызывающего устройства. Он находится в подъездном или домовом (когда речь идет о частных владениях) щитке.
Искомый конец кабеля нужно удлинить — то есть соединить с экранированной витой парой, которая в свою очередь будет подключаться к домофону в жилом помещении.
Важно: Длина провода не должна быть больше 30-40 м. При большем расстоянии сигнал может потеряться.
Удлиненный провод прокладывается вдоль и внутри стены. Для этого в ней придется проштробить специальные каналы, используя дрель с особой насадкой. В готовые каналы помещается кабель и заделывается алебастром. Затем следы шпаклюются и отделываются до финиша.
Если возможности пробить каналы в стенах нет, можно выбрать наиболее щадящий способ: разместить провода в специальных кабель-каналах из пластика. Когда установка трубки планируется возле двери, их можно проложить вдоль дверной коробки. А в подъезде кабель помещается в гофротрубу. Главное, чтобы провод не лежал рядом с силовыми кабелями, не провисал и не заламывался.
В квартирах многоквартирного дома схема прокладки кабеля и установки домофонов выглядит следующим образом:
Установка трубки домофона
Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.
Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать
Установка уличной панели вызова
Чтобы правильно смонтировать данный элемент устройства, нужно:
- Правильно выбрать место под него. Это должны быть стена или столб. Расстояние от земли — не ниже 1,6 м.
- Для накладных моделей нужно отметить места будущего крепежа. А для встраиваемых — прочертить линии штрабы и сделать отметки о расположении встраиваемой коробки.
- Проштробить поверхность, учитывая толщину встраиваемого устройства, а также толщину гофрированной трубы.
- Установить встраиваемую коробку в получившееся углубление и зафиксировать там цементом.
- Гофрированную трубу потребуется разместить в штрабу и там прижать ее, используя гвозди.
- Далее предварительно смоченная водой штраба заделывается цементом (гвозди нужно извлекать по мере продвижения отделки).
- Излишки смеси необходимо удалить, поверхность заровнять и дать ей высохнуть.
- Провода надо отрезать до требуемой длины и подсоединить их к устройству, точно придерживаясь схемы, которой укомплектован любой домофон.
Установка трансформатора (в случае необходимости)
Трансформатор потребуется закрепить в каком-нибудь надежно защищенном месте — скажем, на распределительном щитке. Потом в соответствии со схемой надо будет подключить его к переговорному устройству. А далее к электросети, защищенной предохранителем.
Меры предосторожности
Как и всякая работа с электричеством, установка домофона может быть опасна при самостоятельном исполнении. Поэтому придется принять некоторые меры предосторожности:
- Обязательно до того, как приступить к монтажу, нужно отключить электропитание, воспользовавшись главным рубильником.
- Потребуется соблюдать общепринятые меры электрической безопасности.
- Использовать в работе исключительно изделия и инструменты установленных стандартов.
Электропровода
Правильный выбор проводов для домофона — залог бесперебойной работы устройства. Поэтому для аудиодомофона провод до 50 м длиной потребуется маркировки 6/10, а более 50 м – сечением 1,5 мм. А для видеодомофона провод до 25 м — 6/10, а более 25 м — кабель 1,5 мм или максимальный.
Электрическая защита
У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А или же автоматом 16А. Чтобы быть уверенным в собственной безопасности и безопасности семьи/соседей, монтажнику необходимо установить УЗО (устройство защитного отключения) 30мА.
При этом возможны 2 типа электропитания:
- Когда переговорное устройство подключается прямо к розетке с помощью силового провода, а трансформатор интегрирован в переговорное устройство.
- Или когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.
Дельные советы
Чтобы действительно качественно и правильно установить домофон, стоит прислушаться к советам профессионалов:
- Устройство будет работать значительно лучше и без сбоев, если избегать каких-то дополнительных соединений между уличной панелью и переговорным устройством внутри квартиры или частного дома.
- Если проводка уже смонтирована, то перед тем, как отправляться в магазин за домофоном, следует сначала пересчитать провода.
- В процессе строительства дома, нужно вспомнить и о будущем домофоне — оформить траншеи, в которые потом улягутся гофрированные трубы со стальной протяжкой.
- Не стоит ставить видеокамеру (для видеодомофона) в тех местах, где днем будет ярко светить солнце, или же напротив яркого источника искусственного света.
- Внутреннее переговорное устройство нельзя ставить в помещении с повышенной влажностью или температурой выше 40° С, а также в местах без надежной защиты от атмосферных осадков.
- И видеокамеру, и внутреннее переговорное устройство необходимо защитить от вибраций и негативного механического воздействия (ударов, падений).
Организация видеонаблюдения
В качестве дополнительной защиты жилища имеет смысл установить не только домофон, но и систему видеонаблюдения. Первый будет охранять дом вместе с хозяевами, вторая — в их отсутствие.
Выбирая камеру видеонаблюдения для квартир и частных домов, необходимо прежде всего определиться с основной задачей, которую она будет выполнять:
- наблюдение за подъездной лестничной клеткой;
- наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
- наблюдение за придомовой территорией снаружи;
- фиксация и сохранение перемещений, попадающих в обзор.
Установленная система видеонаблюдения играет также роль «пассивного охранника» — возможно, что, заметив камеры, злоумышленники откажутся от своих планов.
Важно: В своей квартире или частном доме охранное видеонаблюдение можно установить без всяких проблем, поскольку это территория частная и жильцы вправе наблюдать, снимать и записывать на ней все, что угодно.
Не будет проблем и с установкой видеоустройств на придомовом/приусадебном участке.
А вот в подъезде и на лестничной площадке, чтобы установить систему видеонаблюдения, потребуется предварительная юридическая консультация и возможно получение согласия всех жильцов на установку. Но это не имеет отношения к скрытым видеокамерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит себе такую цель.
Что касается непосредственно установки системы видеонаблюдения, то лучше бы доверить это дело профессионалам. Однако, если есть желание сократить расходы, можно осуществить монтаж и своими силами. Главное, действовать, придерживаясь соответствующей инструкции.
Загрузка…okeymaster.ru
Как подключить домофон самостоятельно в многоквартирном доме?
Домофон — уже необходимое устройство для собственника жилья в многоквартирном доме. Он сводит к минимуму доступ посторонних в подъезд: укомплектованные аудио-, а во многих домах и видеосвязью трубки позволяют вам быстро идентифицировать человека по ту сторону дверей. Многих интересует, возможно ли подключить домофон в квартире самостоятельно. Конечно, если вы разбираетесь хотя бы в азах электрики. А мы, в свою очередь, приведем для вас подробную инструкцию, которая поможет вам легко справиться с этим делом.
О конструкции домофона
Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.
Самые популярные изготовители домофонов на сегодня — Vizit, Commax, Falcon Eye и проч.
На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:
- Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
- Вызывная панель. Это ее мы видим рядом с подъездной дверью — считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
- Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
- Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
- Блок питания системы.
- Кнопка «Выход» и проч.
В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.
Разновидности домофонов
Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:
- Цифровой. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь — работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.
- Координатно-матричный. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение — это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.
Техника безопасности
Перед тем как подключить домофон самостоятельно, вспомните о важнейших правилах техники безопасности:
- Главным электрорубильником отключите подачу тока перед работой с электропроводкой.
- Используйте качественные лицензированные изделия и комплектующие.
- Не устанавливайте трансформатор на улице либо во влажном помещении.
Выбор провода
Начать самостоятельную установку домофона мы советуем с выбора провода — ориентируйтесь на его необходимую длину:
- Для аудиоустройства:
- До 50 м — 6/10.
- Более 50 м — 1,5 мм.
- Для видеоустройства:
- До 25 м — 6/10.
- Более 25 м — 1,5 мм либо максимальный кабель.
Электрозащита и проводка
Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.
Для домофонного устройства применяются две разновидности электропитания:
- Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
- Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.
Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, — проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.
Установка уличной панели
Как подключить домофон самостоятельно? Следующий пункт — это установка уличной внешней панели:
- Примерная высота элемента от земли — 1,6 м.
- Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
- Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
- С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
- Установите и зафиксируйте встраиваемую коробку цементом.
- Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
- Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
- Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
- Заканчивается действие фиксацией уличной панели во встраиваемой коробке.
Установка внутреннего устройства
Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:
- Примерное рекомендуемое расположение трубки — 1,5 м от пола.
- Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
- Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
- Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
- Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
- Закрепите подставку для трубки.
- Из гофрированной трубы подсоедините необходимые провода к трубке.
- Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
- Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!
Установка видеодомофона
Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме. Но перед установкой примите во внимание следующее:
- Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
- Видеоглазок должен быть защищен от вибраций и механических повреждений.
- Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).
Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.
fb.ru
Установка домофона в квартиру | Цены на установку домофона в квартире | Заказать домофоны — Эльтон
Специалисты компании «Эльтон» оперативно и качественно предоставят следующие услуги:
- подберут оптимальную модель домофона для квартиры;
- выполнят укладку кабеля от входной двери к квартире абонента;
- установят элементы оборудования;
- проведут проверку и настройку домофона.
В результате вы сможете обезопасить свое жилище, потому что попасть в него можно будет только имея при себе специальный ключ, зная пропускной код или после беседы с хозяином квартиры. Дело остается за малым – выбрать вид и модель устройства.
Стоимость работ зависит от перечня выполненных работ и может включать в себя установку врезной или накладной панели, монтаж монитора и контроллера, установку замков, доводчиков, дверных переходов, кабельные работы и проч.
Виды домофонов для установки в квартиру
Все домофоны имеют приблизительно одинаковый принцип устройства и состоят из:
- вызывной панели, которая устанавливается на входной двери;
- запирающего устройства;
- переговорного устройства, которое устанавливается непосредственно в квартире.
Естественно, что возможности разных моделей существенно отличаются, и мы поможем вам подобрать оптимальный вариант.
Наши специалисты помогут подобрать подходящие варианты и для многоабонентских, и для индивидуальных домофонов. Даже в одной квартире можно установить сразу несколько мониторов или трубок домофона, можно подключить несколько квартир, пост консьержа и проч., как правило, лучше всего для таких целей подходят домофоны FERMAX. Таким образом, современный домофон в квартире – это не только удобно, это еще и солидная гарантия вашей безопасности.
aliton.ru
